| Producttype | Elektrische terrasverwarming |
| Merk | Bartscher |
| Model | ST2000 E |
| Voeding | 230 V ~ 50 Hz, 2000 W |
| Verwarmingsniveaus | 3 (650 W, 1300 W, 2000 W) |
| Afmetingen (L x B x H) | 550 x 500 x 1800-2100 mm |
| Gewicht | 8,75 kg |
| Kabellengte | Ongeveer 7 m |
| Verwarmingselement | Kwartsbuizen |
| Verstelbare hellingshoek | 0° tot 45° |
| Verstelbare hoogte | Ja, van 1,80 tot 2,10 m |
| Gebruik | Alleen buitenshuis |
| Beveiliging | Kantelbeveiliging; beschermrooster |
| Behuizingsmateriaal | Metaal en kunststof (niet gespecificeerd) |
| Beschermingsgraad | Niet gespecificeerd (spatwaterbestendig) |
| Land van fabricage | Duitsland (merk Bartscher GmbH) |
| Onderhoud en reiniging | Ontkoppelen, wachten tot afkoeling, zachte droge doek; geen agressieve of brandbare producten gebruiken |
| Garantie | Niet gespecificeerd in de handleiding |
| Onderdelen / repareerbaarheid | Alleen reparatie door professional; originele onderdelen gebruiken |
| Certificeringen | CE-conformiteitsverklaring |
Veelgestelde vragen - ST2000 E BARTSCHER
Gebruikersvragen over ST2000 E BARTSCHER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Verwarming in PDF-formaat gratis! Vind uw handleiding ST2000 E - BARTSCHER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ST2000 E van het merk BARTSCHER.
GEBRUIKSAANWIJZING ST2000 E BARTSCHER
NEDERLANDS blz. 97 t/m 112
1.1 Symboolverklaring 98
1.2 Veiligheidsaanwijzingen 99
1.3 Reglementair gebruik 103
2. Algemeen 104
2.1 Aansprakelijkheid en vrijwaring 104
2.2 Auteursrecht 104
2.3 Verklaring van Conformiteit 104
3. Transport, verpakking en Bewaring 105
3.1 Controle bij aflevering 105
3.2 Verpakking 105
3.3Bewaring 105
4.1 Overzicht van onderdelen 106
4.2 Technische Gegevens 107
5.Installatie en bediening 107
5.1 Installatie 107
5.2 Bediening 110
6. Reiniging 111
7. Afvalverwijdering 112
Bartscher GmbH
Duitsland Fax: +49 (0) 5258 971-120

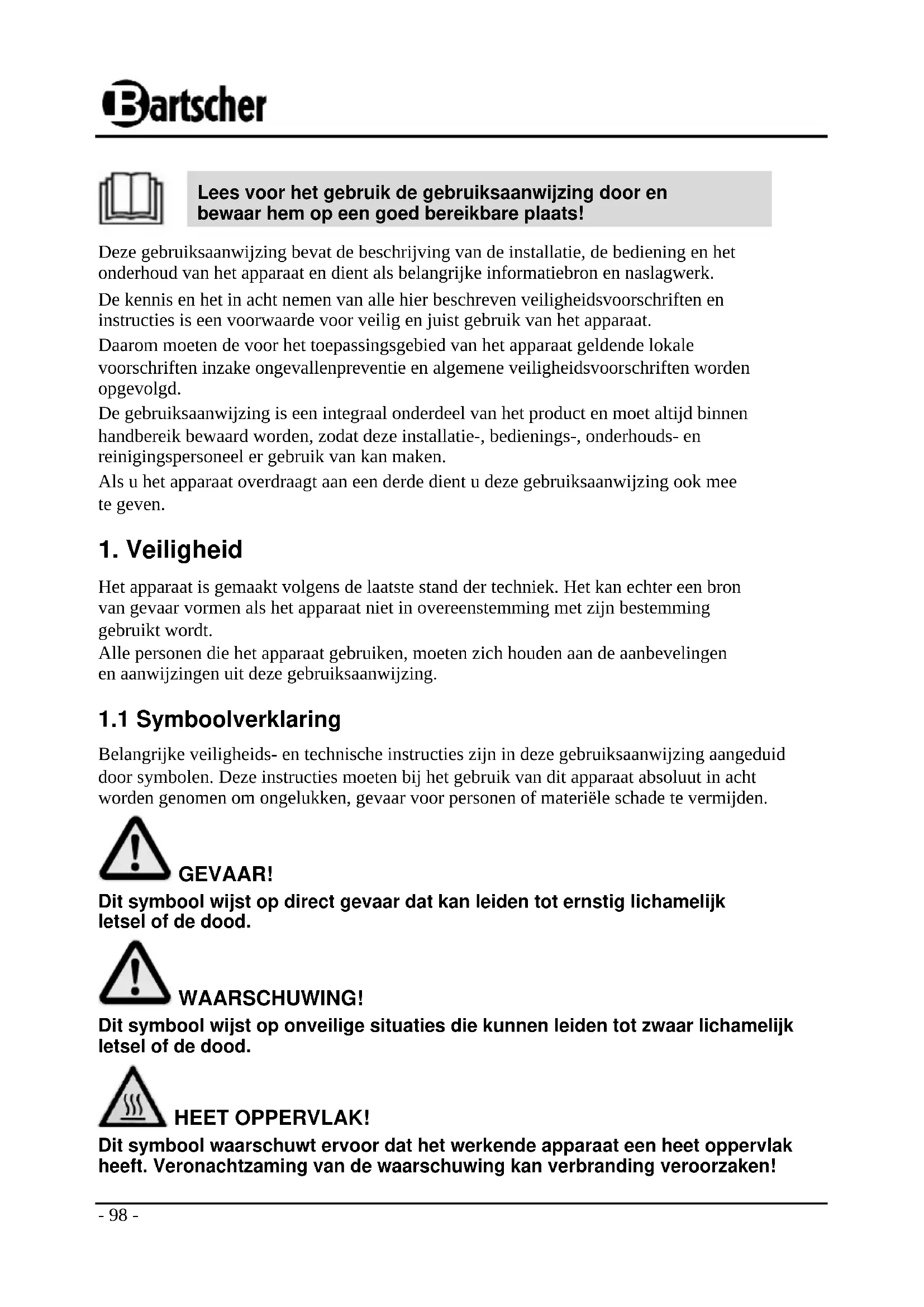

Lees voor het gebruik de gebruiksaanwijzing door en bewaar hem op een goed bereikbare plaats!
Deze gebruiksaanwijzing bevat de beschrijving van de installmentie, de bediening en het onderhoud van het apparaat en dient als belangrijke informatiebron en naslagwerk.
De kennis en het in acht nemen van alle hier beschreiben veiligheidsvoorschriften en instructies is een voorwaarde voor verilig en juist gebruik van het apparaat.
Daarom要去en de voor het toepassingsgebied van het apparaat geldende lokale voorschriften inzake ongevallenpreventie en algemene verilgheidsvoorschriften worden opgevolgd.
De gebruiksaanwijzing is een integraal onderdeel van het product en moet.altijd binnen handbereik bewaard worden, zodate deze installment-, bedienings-, onderhouds- en reinigingspersoneel er gebruik van kan make.
Als u het apparaat overdraagt aan een derde dient u deze gebruiksaanwijzing ook mee te gehen.
1. Veiligkeit
Het apparaat is gemaakt volgens de LASTE stand der techniek. Het kanECHter een bron van gevaar vormen als het apparaat Niet in overeenstemming met+zijn bestemming gebruikt worden.
Alle Personen die het apparaat gebruiken,要去en zich houden aan de aanbevelingen en aanwijzingen uit deze gebruiksaanwijzing.
1.1 Symboolverklaring
Belangrijke veiligheids- en technische instructies zich in deze gebruiksaanwijzing aangeduid door symbolen. Deze instructies要去en bij het gebruik van dit apparaat absolut in acheit worden genomen om ongelukken, gevaar voor personen of materiele schade te vermijden.
GEVAAR!
Dit symbol wijst op direct gevaar dat kan leiden tot ernstig lichamelijk letsel of de dood.
WAARSCHUWING!
Dit symbol wijst op onveiligige situations die kuren leiden tot zwaar lichamelijk letsel of de dood.
HEET OPPERVLAK!
Dit symbol waarschuwt ervoor dat het werkende apparaat een heet oppervlak hebft. Veronachtzaming van de waarschuwing kan verbranding veroorzaken!
VOORZICHTIG!
Dit symbolism wijst op de möglichkheid van het ontstaan van onveilige situatuies die kuren leiden tot lichte verwondingen of beschadiging, storingen in de werking of vernietiging van het apparaat.
TIP!
Dit symbol wijst op adviezen en informatie waarmee de bediening van het apparaat efficien't en storingsvrij blijft.
1.2 Veiligheidsaanwijzingen
-
Het apparaat is nicht bestemd voor gebruik door Personen (inclusief kinderen) met een fysieke, sensorische of geestelijkke handicap en/of met onvoldoende ervaring en/of onvoldoende kennis, tenzij deze Personen onder toezicht staan van een voor hun verilgheid verantwoordelijkke persoon of van die persoon voldoende uitleg hebben gekregen betreffende het gebruik makeen van het apparaat.
-
Kinderen dieren onder toezicht teijken om te voorkomen dat ze met het apparaat gaan spelen.
-
Laat het apparaat nooit zonder toezicht werken.
-
Gebruik het apparaat Niet met een programmeerbare schakelaar, timer of automatische inrichtingen voor het uitschakelen.
-
Het apparaat mag alleen gebrukt worden als het zich in goede technische en veilige staat befindt.
-
Voorkom dat kinderen in contact{kunnen komen met verpakkings-materialen als plastic zakken en elementen van polystyreen. Verstikkingsgevaar!
-
Onderhoud- en reparatiewerkzaamheden mogen alleen door gekwalificeerde vaklui worden uitgevoerd, onder gebruikmaking van originele reserveonderdelen en accessoires. Probeert u nooit zich het apparaat te repareren!
-
Gebruik uitsluitend accessoires en onderdelen die door de fabrikant worden aanbevolen. De garantie vervalt als er andere accessoires worden gebruikt, ze können gevaarlijk zijn voor de gebruiker, schade aan het apparaat veroorzaken en leiden tot lichamelijke letsel.
- Om gezaren te vermijden en om de optimale werkung te garanderen mag het apparaat zonder uitdrukkelijke toestemming van de fabrikant Niet verandered of omgebouwd worden.
GEVAAR! Gevaar voor elektrische schokken!
Houd u aan onderstaande veiligheidsaanwijzingen om het gevaar te voorkomen.
- Let erop dat de voedingskabel Niet in contact kommt met warmtebronnen en scherpe randen. Laat de voedingskabel Niet van de tafel of het aanrecht maar beneden hangen. Zorg ervoor dat niemand op de kabel kan stappen of erover kan struikelen.
- De voedingskabel nicht knikken, pletten of knopen en.altijd volledig uitrollen. Plaats het apparaat of andere voorwerpen nooit op de voedingskabel.
- Leg de voedingskabel nicht op vloerbedekking of andere brandbare materialen. De voedingskabel nicht bedekken. Houd de voedingskabel verwijderd van de werkplek en dompel hem nicht onder in water of andere vloeistoffen.
- Controller de voedingskabel regelmatig op beschadigingen. Het apparaat Niet gebruiken wanneer de voedingskabel beschadigd is. Laat een beschadigde voedingskabel verrangen door de servicedienst of een gekwalificeerde elektricien om gevaar te voorkomen.
- Trek de voedingskabel altijd aan de stekker uit het stopcontact.
- Het apparaat nooit aan de voedingskabel verplaatsen, optillen of voortbewegen.
- Wikkel de voedingskabel nooit om de straalkachel.
Maak de behuizing onder geen enkel bedding open. Bij aanraking van de elektrische aansluitingen of veranderingen van de elektrische of mechanische constructie bestaat gevaar voor elektrische schokken.
- Plaats geen voorwerpen in de openingsen van het apparaat! Dit kan elektrische schokken en beschadiging van het apparaat veroorzaken.
- Stel het apparaat Niet bloot aan trillingen en andere schokken.
- Hoewel de straalkachel is beveiligd gegen waterspatten, mag u hem nicht gebruiken tijdens regen.
- Dompel het apparaat, de voedingskabel of de stekker nooit onder in water of andere vloeistoffen.
Gebruik geen bijtende reinigingsmiddelen en zorg ervoor, dat er geen water in het apparaat komt.
Het apparaat nooit bedieren met natte of vochtige handen of verwijl u op een natte vloer staat.
Trek de stekker uithetstopcontact
- als u het apparaat Niet gebruikt;
- als er tijdens het gebruik storingen optreden;
-voor reiniging van het apparaat.
HEET OPPERVLAK! Gevaar voor verbranding!
Houd u aan onderstaande veiligheidsaanwijzingen om het gevaar te voorkomen.
- Tijdens de werkung worden de behuizing en de beschermlamellen bijzonder heet. Raak ze Niet aanijdens de werkung van het apparaat.
- Ook na het uitschakelen blijft het apparaat nog enigeijd heet. Wacht waarom tot het voldoende is afgekoeld voordat u begint met schoonmaken, verschuiven of verplaatsen van het apparaat.
-
Verplaats het apparaat nooitijdens de werkinq.
-
Laat kinderen en dieren nicht in de buurt van de straalkachel komen. Kinderen mogen de straalkachel nooit bedienen.
Houd u aan onderstaande veiligheidsaanwijzingen om gevaar te voorkomen.
-
Gebruik het apparaat Niet in de buurt van containers met gas, benzine, verf, spiritus, alcohol of Licht ontvlambare voorwerpen. Door de hoge temperatuur verdampen ze en+kunnen ze ontploffen bij contact met ontstekingsbronnen, waardoor ernstig persoonlijk letsel en materiele schade kan ontstaan.
-
De straalkachel is uitsluitend bestemd voor huishoudelijk gebruik. Gebruik het apparaat nooit in kassen, dierenverblijven of vergelijkbare gebouwen, waar zich daarin meestal Licht ontvlambare voorwerpen en stof bevinden, die ook een gevaar hunnen vormen.
Hang nooit kledingstukken, handdoeken of vergelijkbare voorwerpen te drogen op het apparaat. Gevaar voor oververhitting en brand!
- Koppel bij brandeerst het apparaat los van het elektriciteitsnet (trek de stekker eruit!), voordat u passende brandbestrijdende maatregelen neemt. Zorg voor voldoende toevoer van frisse lustt.
Opgelet: Blus het vuur nooit met water zolang de stekker in het stopcontact steekt. Gevaar voor elektrische schokken!
Veilige exploitation van het apparaat is uitsluitend gewaarborgd bij gebruik dat in overeenstemming is metঙstemming en in lijn met de gegevens ut de gebruiksanaanjizing.
Alle technische handelingen, inclusief montage en onderhoud, mogen uitsluitend worden uitgevoerd door een gekwalificeerde klantenservice.
WAARSCHUWING!
Het apparaat mag uitsluitend in de open lucht worden gezbruikt!
Het gebruik van het apparaat in gesloten ruimtes is gevaarlijk en is uitdrukkelijk VERBODEN!
VOORZICHTIG!
Elk gebruik van het apparaat voor andere en/of afwijkende doeleinden dan waarvoort het bestemd is, is verboden en wordt aangemerkt als Niet in overeenstemming metহn bestemming.
Alle vorderingen, ongeacht in welke vom op de fabrikant en/of+zijn gemachtigde met betrekking tot schade die is veroorzaakt door oneigenlijk gebruik, zich uitgesloten.
Voor alle schade die is veroorzaakt door verkeerde bediening van het apparaat is alleen en uitsluitend de gebruiker aansprakelijk.
2. Algemeen
2.1 Aansprakelijkheid en vrijwaring
Alle gegevens en tips die zijn opgenomen in deze gebruiksaanwijzing�<|im_start|>assistant rekening houdend met de geldende voorschriften, de actuèle technische stand van zaken en once langdurigeinzachten en ervaring.
Ook de tekst van deze gebruiksaanwijzing is zo goed möglich vertaald. Wij+zijn城县 hetter nicht aansprakelijk voor eventuele fouten in de vertaling. Doorslaggebend is de bijgevoegde Duitse versie van deze gebruiksaanwijzing.
Het geleverde apparaat kan bij speciale bestellingen, aanvullende bestelopties of vanwege de{nieuwste technische ontwikkelingen afwijken van de hier beschreiben regels en grafische afbeeldingen.
VOORZICHTIG!
Lees deze gebruiksaanwijzing aandachtig door, voordat u handelingen verricht met het apparaat, met name voordat u het in gebruik neemt.
De produit is nicht aansprakelijk voor de schade en gebreken die zijn ontstaan als gevolg van:
- het Niet in acht nemen van de aanwijzingen voor bediening en reiniging;
- oneigenlijk gebruik;
- het aanbrengen van wijzigingen door de gebruiker;
- de toepassing van ongeoorloofde reserveonderdelen.
Wij behouden ons hetrecht voor om technische veranderingen in het product aan te brengen die leiden tot verbetering van de gebruikseigenschappen en de verdere ontwikkeling van het apparaat.
2.2 Auteursrecht
De gebruiksaanwijzing en de erin opgenomen teksten, tekeningen, Foto's en andere afbeeldingen zijn auteursrechtelijk beschermd. Niets (ook gedeelelijk)uit deze uitgave mag in ongeacht welke vom worden verveelvoudigd, verwerkt en/of gepubliceerd zonder voorafgaande schriftelijktoestemming van de fabrikant. Overtreding van het bovenstaande verplicht tot schadevergoeding. Wij behouden ons hetrecht voor tot verdere vorderingen.
TIP!
De inhoudelijk gegevens, teksten, tekeningen, Foto's en andere afbeeldingen vallen onder het autoursrechten hetrecht op de bescherming van de industrielle eigendom. leder misbruik is strafbaar.
2.3 Verklaring van Conformiteit
Het apparaat beantwoordt aan de actuèle EU-normen en richtlijnen. Dit bevestigen we in de EG-verklaring van Conformiteit. Indien gewenst, sturen we ugraag de betreffende Verklaring van Conformiteit toe.
3. Transport, verpakking en Bewaring
3.1 Controle bij aflevering
Als het apparaat afgeleverd is, onmiddelijk controlleren of het compleet en zonder transportschade is. Als er duidelijk zichbare transportschade is, het geleverde apparaat Niet of alleen onder voorbehoud aannemen.
De schade opschrijven op de transportdocumenten/ het leveringsdocument van de leverancier. Vervolgens reclameren.
Verborgen gebreken onmiddelijk nadat ze zijn geconstasteerd, reclameren,,ondat eisen tot schadevergoeding alleen binnen de reclamatieperiode möglichk+zijn.
3.2 Verpakking
Gooi het verpakkingsmaterial van het apparaat Niet weg. U(Int eventuel gebruiken voor het bewaren van het apparaat, bij een verhuizing of als u het apparaat bij eventuele schade aan ons servicepunt moet sturen. Verwijder voor de ingebruikname het buitenste en binnenste verpakkingsmaterial volledig van het apparaat.
TIP!
Indien u de verpakking wilt weggooien, let dan op de in uw land geldende regels. Lever het verwerkbare verpakkingsmateriaal aan voor recycling.
Controleer of het apparaat en de accessoires compleet zijn. Indien er onderdelen ontbreken, neem dan contact op met once Klantenservice.
3.3 Bewaring
Bewaar de gesloten verpakking tot de installmentie en volgens de op de buitenkant aangebrachte plaats- en bewaringsmarkering.
Verpakte apparaten alleen als volgt bewaren:
- nicht buitenshuis bewaren,
- droog en stofvrij bewaren,
- nicht blootstellen aan agressieve middelen.
- gegen straling van de zon beschermen.
- mechanische schokken vermijden,
- bij langere bewaring ( >3 maanden) regelmatig de algemene toestand van alle bestanddelen en van de verpakking controeren, indien nodig verbeteren of vernieuwen.
4. Specificities

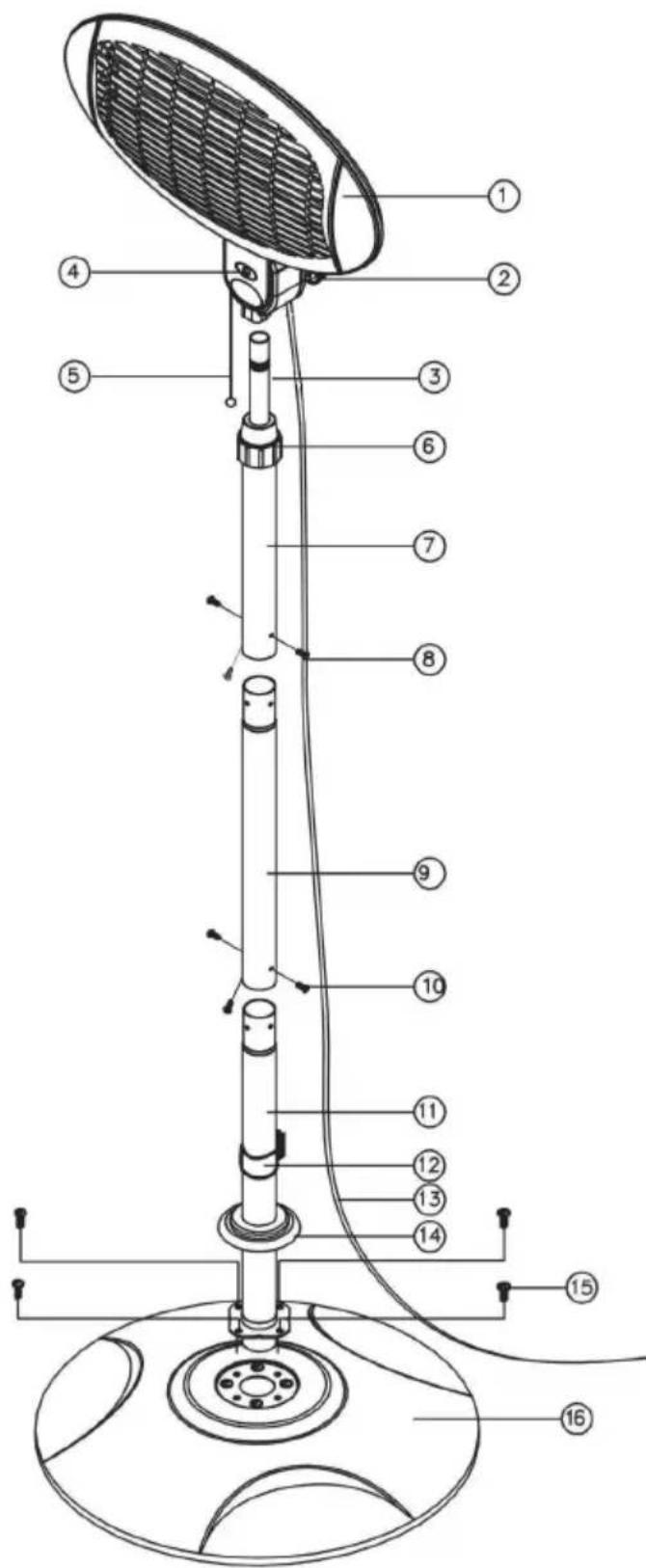

4.1 Overzicht van onderdelen
① Warmtestraler
Vastzetschroef
③ Verlengbuis
④ Display van warmtestanden
⑤ Trekschakelaar voor warmtestanden
⑥ Draaibare verbindingsmof
⑦ Bovenste staanderbuis
(8) 3 M5x6 schroeven
⑨ Middelste staanderbuis
⑨ 3 M5x6 schroeven
Onderste staanderbuis
⑫ Klem voor netstroomkabel
⑬ Netstroomkabel
④ Voetstukafdekking
⑤ 4M6x30 schroeven
⑥ Voetstuk
4.2 Technische Gegevens
| Benaming Elektrische terrasverwarmer 2000D I | |
| Artikelnr.: | 825207 |
| Vermogen: 2000 W / 230 V 50 Hz | |
| Warmtestanden: 3 (650 W, 1300 W, 2000 W) | |
| Afmetingen: B 550 x D 500 x H | 1800 - 2100 mm |
| Gewicht: 8,75 kg | |
| Kabellenge: ong. 7 m | |
Wijzigingen voorbehonden!
5. Installatie en bediening
5.1 Installatie
- Pak het apparaat uit en verwijder het verpakkingsmaterial. Controller of alles is meegeleverd.
VOORZICTIG!
Verwijder nooit het typeplaatje en waarschuwingsaanduidingen van het apparaat.
Montage
VOORZICTIG!
Sluit het apparaat pas na de montage op het stroomnet aan!

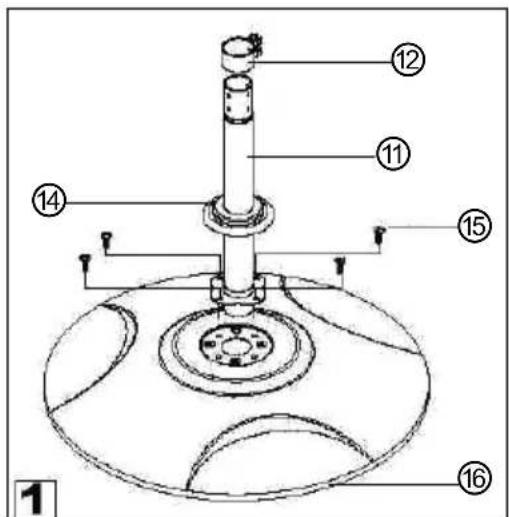

- Plaats de onderste staanderbuis ⑪ in het voetstuk ⑥ en schroefhaar met de 4 M6x30 schroeven ⑤ vast.Maak de klem ⑫ervolgens aan de onderste staanderbuis ⑪ vast (afb.1).

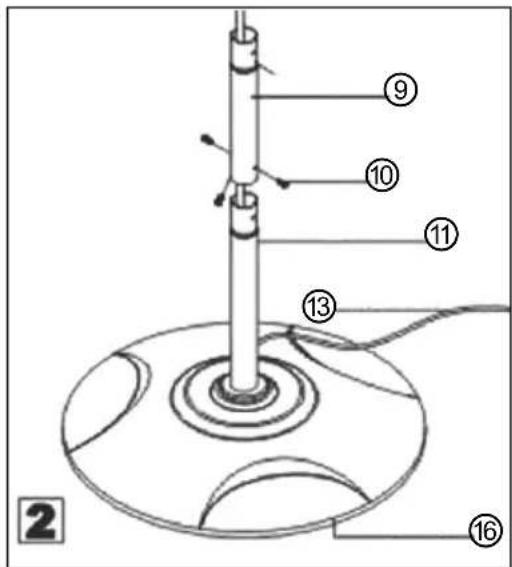

- Schroef de onderste staanderbuis 11 en de middelste staanderbuis 9 in elkaar met de 3 M5x6 schroeven (afb. 2).
- Schroef de bovenste staanderbuis ⑦ en de middelste staanderbuis ⑨ in elkaar met de 3 M5x6 schroeven ⑧ (afb. 3).

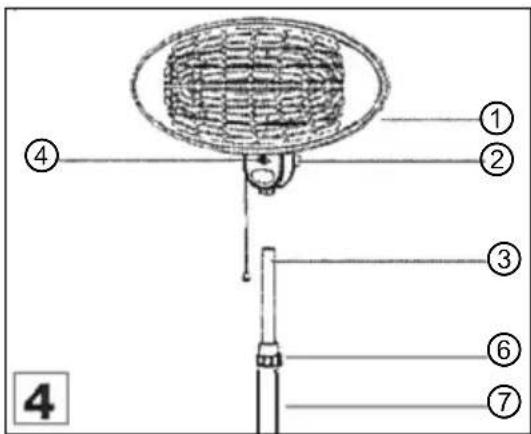

- Maak de warmestraler ① vast aan de verlengbuis ③ van de bovenste staanderbuis ⑦ en zet de warmestraler ① vast met de vastzetschroef ②, die zich achefter de display van de warmtestanden ④ bevindt. Zet dan de verlengbuis ③ met de draaibare verbinderingsmof ⑥ in de gewenste stand vast (afb. 4).
Opstelling
-
Zet het apparaat op een vlakke, veiligeplaats die het gewicht van het apparaat kan dragen.
-
Plaats het apparaat nooit op een brandbare bodem.
-
Stel het apparaat Niet op in de buurt van open haarden, elektrische ovens, kachels of andere warmtebronnen.
-
Stel het apparaat zo op dat de stekker toegankelijk is en men Niet over de kabel kan struikelen of erin verstrikt kan geraken (bv. spelende kinderen).
-
Bewaar een minimale afstand van 60 cm:tussen de terrasverwarmer en andere brandbare voorwerpen.
De warmtestraler wordenijdens de werkking heel het! Let erop dat er zich op deplaats waar het apparaat worden opgesteld geen ontvlambare materialen bevinden. Aan alle kanten要去 voldoende afstand in acht worden genomen.
-
Stel het apparaat Niet op in de buurt van een gordijn en/of andere brandbare voorwerpen.
-
Stel het apparaat Niet op in de buurt van een zwembad of vrijver, in badkamers of in de buurt van een stortbad.
-
Gebruik het apparaat Niet in gesloten ruimtes.
-
Stel indien möglich het apparaat Niet op op deplaats waar men voortdurend voor bij moet, om het kantelen door het per ongeluk aanraken van de terrasverwarmer te voorkomen.
TIP!
Het apparaat is met een kantelbeschemingsvoorziening uitgerust die het apparaat uitschakelt als de terrasverwarmer zich nicht meer in de gebruiksstand (verticale opstelling) bevindt (bv. als die door een sterke windstoot omvergeworpen werden).
Aansluiting
GEVAAR! Gevaar voor elektrische schokken!
Wanner het apparaat Niet juist is geinstalleerd kan het lichamelijk letsel veroorzaken!
Vergelijk de gegevens van het lokale elektriciteitsnet met de technische gegevens van het apparaat (zie het typeplaatje) voordat u het installeert. Sluit het apparaat alleen aan wanner deze volledig met elkaar overeenstemmen! Het apparaat mag uitsluitend aangesloten worden op correct geinstalleerde, enkelvoudige geaarde stopcontacten.
- De stroomkring van het stopcontact moet met minimaal 16A beveiligd zijn. Verbind het apparaat uitsluitendrechtstreeks met het wandstopcontact. Gebruik van verlengsnoeren en verdelsestkkers is verboden.
5.2 Bediening
- De elektrische terrasverwarmer met de kwartsverwarmingsbuizen worden met de trekschakelaar voor de warmtestanden aangezet.
Bij het aanzetten van het apparaat bemerkt men kleine vibraties die na een aantal seconden ophouden. - Bij het eerste trekken aan de trekschakelaar voor de gamtestanden worden stand 1:650 W (normalenergie) ingeschakeld.
- Door nogients trekken schakel je de stand 2 in: 1300 W (tussenenergie).
- De stand 3: 2000 W (volle energia) worden ingeschakeld door nog eens aan de trekschakelaar voor de warmtestanden te trekken.
- De hellingshoek van de warmestraler ① is verstelbaar (0^ 45^) . Schakel eerst het apparaat uit en LAST het 15 minutes afkoelen voordat je de hellingshoek verstelt (afb. 5).
WAARSCHUWING! Gevaar voor brandwonden!
De warmtestraler worden tijdens de werkking heel heet! Verstel de hellingshoek nooit tijdens de werkking van het apparaat!
- De hoogte van de terrasverwarmer kan worden versteld (1,80 tot 2,10 m). Trek hiervoorde verlengbuis ③ uit de bovenste staanderbuis ⑦ tot je de gewenste hoogte hebtsbereikt. Zet dan de verlengbuis vast door de verbindingsmof ⑥ met de wijzers van de klok mee te draaien.
- Trek, om het apparaat af te zetten, zo vaak aan de trekschakelaar voor de warmtestanden tot het cijfer „0“ in de display van de warmtestanden te zich is, breng het apparaat verwolgens af van het stopcontact (trek de stekkeruit!).
6. Reiniging
WAARSCHUWING!
Koppel het apparaat los van het elektriciteitsnet (trek de stekker eruit!) voordat u begint met schoonmaken. Wacht tot het apparaat is afgekoeld.
Het apparaat nooit wassen met water onder hoge druk!
Zorg ervoor dat er geen water in het apparaat kankommen.
VOORZICHTIG!
Nooit bijtende en schurende schoonmaakmiddelen gebruiken.
Gebruik geen brandbare schoonmaakmiddelen (bv. benzine of oplosmiddelen)!
Gebruik geen scherpe voorwerpen of voorwerpen met scherpe uiteinden.
Maak het apparaat regelmatig schoon.
○ Na langer gebruik kan zich op de reflector stof ophopen. Verwijder het stof met een penseel.
o Na gebruik dient het apparaat indien nodig aan de buitenkant met een zachte doek droog schoongemaakt worden.
o Gebruik uitsluitend een zachte doek en nooit een of ander ruw schoonmaakmiddel dat het oppervlak van het apparaat zou hunnen bekrassen.
o Berg het apparaat op een droge plaats op. Zorg ervoor dat het apparaat maar behoren schoongemaakt werden voordat je het opbergt.
7. Afvalverwijdering
Oude apparaten
Het gebrukke apparaat moet worden verwijderd in overeenstemming met in uw land geldende voorschriften. Aanbevolen worden om contact op te nemen met een bedrijf dat gespecialiseerd is in verwijdering.
WAARSCHUWING!
Om misbruik en de.daaraan verbonden gevaren te voorkomen, maakt u uw oude apparaat voor de verwijdering onbruikbaar. Het apparaat uit het stopcontact halen en de aansluitkabel uit het apparaat verwijderen.
VOORZICHTIG!
Bij de verwijdering van het apparaat dient u de in uw land geldende voorschriften in acht te nemen.
Bartscher GmbH
Duitsland Fax: +49 (0) 5258 971-120
