| Type de produit | Chauffage de terrasse électrique |
| Marque | Bartscher |
| Modèle | ST2000 E |
| Alimentation | 230 V ~ 50 Hz, 2000 W |
| Niveaux de chauffe | 3 (650 W, 1300 W, 2000 W) |
| Dimensions (L x P x H) | 550 x 500 x 1800-2100 mm |
| Poids | 8,75 kg |
| Longueur du câble | Environ 7 m |
| Élément chauffant | Tubes quartz |
| Angle d'inclinaison réglable | 0° à 45° |
| Hauteur réglable | Oui, de 1,80 à 2,10 m |
| Utilisation | Extérieur uniquement |
| Protection | Dispositif anti-basculement ; grille de protection |
| Matière du boîtier | Métal et plastique (non spécifié) |
| Indice de protection | Non spécifié (résistant aux éclaboussures) |
| Pays de fabrication | Allemagne (marque Bartscher GmbH) |
| Entretien et nettoyage | Débrancher, attendre refroidissement, chiffon doux sec ; ne pas utiliser de produits agressifs ou inflammables |
| Garantie | Non spécifiée dans la notice |
| Pièces détachées / réparabilité | Réparation par professionnel uniquement ; utiliser des pièces d'origine |
| Certifications | Déclaration de conformité CE |
FOIRE AUX QUESTIONS - ST2000 E BARTSCHER
Questions des utilisateurs sur ST2000 E BARTSCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice ST2000 E - BARTSCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ST2000 E de la marque BARTSCHER.
MODE D'EMPLOI ST2000 E BARTSCHER
FRANÇAIS de page 33 à page 48
ITALIANO 49 a 64
1.2 Explication des symboles 34 1.1 Consignes de sécurité 35 1.3 Utilisation conforme 39
2. Généralités 40
2.1 Responsabilité et garantie 40 2.2 Protection des droits d'auteur 40 2.3 Déclaration de conformité 40
3. Transport, emballage et stockage 41
3.1 Inspection suite au transport 41 3.2 Emballage 41 3.3 Stockage 41
4. Données techniques 42
4.1 Aperçu des composants 42 4.2 Indications techniques 43
5. Installation et utilisation 43
5.1 Installation 43 5.2 Utilisation 46
7. Élimination des éléments usés 48
Bartscher GmbH
Allemagne Fax: +49 (0) 5258 971-120
Avant d'utiliser l'appareil, lisez attentivement la notice d'utilisation et la conserver en un lieu facilement accessible !
La présente notice d'utilisation décrit l'installation, la manipulation et la maintenance de l'appareil, elle sert de source d'informations et d'ouvrage de référence.
La connaissance du contenu de la présente notice d'utilisation constitue une des conditions qui vous permet de vous protéger contre les risques, d'éviter les erreurs et, par conséquent, d'assurer une utilisation sûre et à l'abri des pannes.
En outre, il convient de respecter les consignes locales de prévention des accidents et les dispositions générales de sécurité valables pour l'utilisation de l'appareil.
La présente notice d'utilisation fait partie intégrante du produit; la conserver à proximité de l'appareil afin que le personnel d'installation, de commande, de maintenance et de nettoyage puisse y accéder en tout temps pour une future consultation.
En présentant l'appareil à une tierce personne, penser à partager également la notice d'utilisation.
1. Sécurité
L'appareil est conçu d'après les règles techniques valables actuellement. Néanmoins, celui-ci peut comporter des risques en cas d'utilisation non conforme ou inappropriée.
Toute personne utilisant cet appareil doit respecter les instructions et commandements représentés dans la présente notice d'utilisation.
1.2 Explication des symboles
Les consignes de sécurité et informations techniques importantes concernant l'appareil sont indiquées dans la présente notice d'utilisation par des symboles. Il est impératif de respecter ces consignes afin d'éviter les accidents ou les dommages corporels et matériels.
DANGER!
Cette indication attire l'attention sur un danger imminent qui peut entrainer des blessures graves ou la mort.
Avertissement!
Cette indication indique des situations dangereuses qui peuvent causer des blessures graves ou la mort.
Surfaces CHADES!
Ce symbole en avertit l'utilisateur durant le fonctionnement de l'appareil. Tout non-respect entraîne des risques de brûlures!
Attention!
Cette indication désigne des situations dangereuses éventuelles qui peuvent entrainer des blessures mineures ou des dommages, un mauvais fonctionnement et / ou défaut de fonctionnement de l'équipement.
Indication!
Cette indication désigne des conseils et des informations à suivre pour un fonctionnement efficace et sans défaut de l'appareil.
1.1 Consignes de sécurité
- L'appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux moyens physiques, sensoriels ou intellectuels limités, ou sans expérience suffisante et/ou sans connaissances suffisantes, à moins que ces personnes se trouvent sous la surveillance d'une personne responsable de leur sécurité ou qu'elles obtiennent de cette personne les indications pour utiliser l'appareil.
- Les enfants devraient être couverts sous surveillance afin d'être sûr qu'ils ne s'amusent pas avec l'appareil.
- Ne jamais laisser l'appareil sans surveillance lorsqu'il est en marche.
- Ne pas utiliser de programmeurs, d'interrupteurs temporisés ou automatiques avec l'ordinateur.
- N'utiliser l'appareil que lorsque celui-ci est en parfait état de sécurité et de fonctionnement.
- Veuillez empêcher que les matériaux d'emballage tels que sacs plastiques ou éléments en polyester expansé soient à la portée des enfants. Risque d'étouffement!
- Toute intervention de maintenance ou de réparation ne doit être effectuée que par un spécialiste ou un atelier spécialisé qui utilise les piè
- N'utilisez aucun accessoire ou aucune pièce détachée non recommandées par le fabricant. Ceux-ci pourraient présenter un danger pour l'utilisateur ou endommager l'appareil et entraîner des dommages corporels, en plus la garantie expire.
- Pour éviter tout risque et garantir une performance optimale de l'appareil, celui-ci ne doit être ni modifié ni transformé sans autorisation expresse du fabricant.
DANGER ! Risque de choc électrique ou d'électrocution!
Afin d'éviter tout risque, suivre les recommandations de sécurité ci-dessous.
- Éviter tout contact du câble avec des sources de chaleur et des objets pointus. Ne pas laisser le câble pendre d'une table ou de tout autre plan de travail. Veiller à ce que personne ne puisse marcher ou trébucher sur le câble.
- Ne pas plier, tordre, emmêler le cable d'alimentation ; toujours le garder tendu. Ne jamais placer l'appareil ou tout autre objet sur le cable d'alimentation.
- Ne pas poser le cordon d'alimentation sur un tapis, une moquette ni sur aucun autre matériau inflammable. Ne pas couvrir le cordon d'alimentation. Le cordon d'alimentation ne doit pas être dans la zone de travail et ne peut pas être immergé dans l'eau ni dans aucun autre liquide. Le cordon d'alimentation doit être régulièrement contrôlé afin de vérifier s'il n'est pas endommagé. Ne pas utiliser l'appareil si le cordon d'alimentation est endommagé. Si le cordon d'alimentation est endommagé, le faire remplacer par le service d'entretien ou un électricien qualifié, afin d'éviter les risques.
- Débrancher toujours le cordon d'alimentation uniquement en tenant la fiche.
- Ne jamais transporter, déplacer ou soulever l'appareil à l'aide du cordon d'alimentation.
- Ne jamais enrouler le cordon d'alimentation autour du radiant chauffant.
- En aucun cas n'ouvrir l'enceinte de l'appareil. Si les connexions électriques sont modifiées, ou si la construction du système mécanique ou électrique est manipulée, il y a risque d'électrocution ou de choc électrique.
- Ne pas placer de corps étrangers dans les orifices de l'appareil! Cela peut causer une électrocution et l'endommagement de l'appareil!
- Ne pas soumettre l'appareil à des vibrations ou à des chocs.
- Malgré que le radiant soit sécurisé contre les éclaboussures d'eau, ne pas l'utiliser en périodes de pluie.
- Ne jamais plonger l'appareil ni le cordon d'alimentation ni la fiche dans l'eau ou autres liquides.
- Ne pas utiliser de détergents caustiques et veiller à ce que l'eau ne pénètre pas à l'intérieur de l'appareil.
- Ne jamais utiliser l'appareil avec les mains humides ou en vous tenant sur un sol mouillé. Retirer la fiche de la prise,
- lorsque l'appareil n'est pas utilisé,
- lorsqu'un mauvais fonctionnement apparait au cours de l'utilisation,
- Avant de nettoyer l'appareil.
SURFACES CHADES! Risques de brûlure !
Afin d'éviter tout risque, suivre les recommandations de sécurité ci-dessous.
- Lors du fonctionnement, le boîtier et la grille de protection du radiant sont très chauds, ne pas toucher ces éléments lors du fonctionnement de l'appareil.
- L'appareil reste encore chaud un certain temps après l'avoir é
- Ne jamais déplacer l'appareil lors de son fonctionnement.
- Interdire l'accès au radiant aux enfants et aux animaux. Les enfants ne doivent jamais utiliser le radiant.
Avertissement! risque d'incendie ou d'explosion!
Afin d'éviter tout risque, suivre les recommandations de sécurité ci-dessous.
- Ne pas utiliser l'appareil à proximité des réservoirs de gaz, d'essence, de peintures, d'alcool et d'autres produits inflammables. La haute température peut provoquer leur évaporation et, en conséquence, au contact d'une source d'inflammation, cela peut entraîner une déflagration et causer des dommages corporels et matériels.
- Le radiant est destiné uniquement à un usage domestique. Ne jamais utiliser l'appareil dans des serres, des bâtiments d'élevage et autres bâtiments similaires car très souvent, des objets inflammables et de grandes quantités de poussière s'y trouvent, qui peuvent également constituer un risque.
- Ne jamais sécher de vêtements, de serviettes et d'autres objets similaires sur l'appareil. Risque de surchauffe et d'incendie!
- En cas d'incendie, avant d’entreprendre les actions nécessaires pour éteindre le feu, retirer la fiche de la prise d'alimentation. Assurer une arrivée d'air frais suffisante.
Attention: Ne jamais arroser l'appareil avec de l'eau pour éteindre le feu, si l'alimentation n'est pas coupée. Risque d'électrocution!
1.3 Utilisation conforme
La sécurité d'utilisation de l'appareil n'est garantie que si l'utilisation est conforme à la destination, en conformité avec les données figurant dans ce manuel d'instruction.
Tous les travaux techniques, ainsi que le montage et la maintenance ne peuvent être effectués que par le personnel d'un service qualifié.
Avertissement!
Cet appareil ne peut être utilisé qu'en extérieur! Utiliser cet appareil dans un espace fermé est dangereux et INTERDIT!
Attention!
Toute autre utilisation que celle indiquée et/ou toute utilisation différente de l'appareil est interdite et est considérée comme non conforme.
Les présentations de tous types contre le fabricant et/ou ses fondés de pouvoir par suite de dommages résultant d'une utilisation non conforme de l'appareil sont exclues.
L'exploitant est seul responsable en cas de dommages liés à une utilisation non conforme.
2.1 Responsabilité et garantie
Toutes les indications et consignes contenues dans la présente notice d'utilisation ont été réunies en tenant compte des prescriptions en vigueur, du niveau actuel de développement technique ainsi que de nos connaissances et expériences de plusieurs années.
Les traductions de la notice d'utilisation ont été également effectuées consciencieusement. Nous déclinons toute fois toute responsabilité en cas d'erreurs de traduction.
La version allemande ci-jointe de la présente notice d'utilisation fait foi.
Le contenu effectif de la livraison peut différer eventuellement des explications décrites ici et des représentations graphiques pour les modèles spéciaux, lorsque vous bénéficiaz d'options de commande supplémentaires, ou liées aux dernières modifications techniques.
Attention!
Avant de commencer toute activité en lien avec l'appareil, et en tout avant de l'utiliser, lire attentivement ce mode d'emploi!
Le fabricant n'est pas tenu responsable de tout dommage ou dysfonctionnement dus à :
- un non respect des indications de mise en service et de nettoyage;
- une utilisation non conforme à l'utilisation de base; des réparations effectuées par l'utilisateur;
- l'utilisation de pièces de rechange non approuvées.
Nous nous réservons le droit d'apporter des modifications techniques sur le produit pour améliorer ses qualités fonctionnelles et son développement.
2.2 Protection des droits d'auteur
La notice d'utilisation et les textes, les dessins, figures et autres représentations qui y sont contenus sont protégés par la loi sur les droits d'auteur. Les reproductions de tous types et de toutes formes - même partielles - ainsi que l'exploitation et/ou la transmission de son contenu ne sont pas permises sans autorisation écrite du fabricant. Toute violation de ces dispositions ouvre droit à des dommages et intérêts. Les autres droits demeurent réservés.
Indication!
Les indications du contenu, les textes, dessins, figures et autres représentations sont protégés par les droits d'auteur et soumis à d'autres droits de propriété industrielle. Toute exploitation abusive est passible de peine.
2.3 Déclaration de conformité
L'appareil correspond aux normes et directives actuelles de l'Union française. Nous l'attestons dans la déclaration de conformité CE. Nous vous ferons parvenir sur demande la déclaration de conformité correspondante.
3.1 Inspection suite au transport
Vérifier l'intégralité et l'absence de dommages dus au transport à la réception du produit. En cas de dommages identifiables extérieurement dus au transport, refuser ou accepter le produit livré uniquement sous réserve.
Noter l'étendue du dommage sur les documents de transport/le bon de livraison du transporteur. Engager une réclamation.
Dès détection des defaults cachés, formuler immédiatement une réclamation, les présentions à dommages et intérêts étant valables uniquement dans les délais prescrits.
3.2 Emballage
Ne jeter le carton extérieur de l'appareil. Vous en avez besoin eventuellement pour garder l'appareil, lors d'un deménagement ou lorsque vous devez envoyer l'appareil à notre service après-vente en cas d'eventuels dommages. Retirer complètement les emballages extérieur et interieur avant la mise en service de l'appareil.
Indication!
Si vous désirez éliminer l'emballage, respectez les consignes en vigueur dans votre pays. Réintroduisez les matériaux d'emballage récupérables dans le circuit de recyclage.
Contrôlez si l'appareil et les accessoires sont complets. S'il devait manquer des éléments, veuillez contacter notre service après-vente.
3.3 Stockage
Garder les emballages fermés jusqu'à l'installation de l'appareil et en respectant les indications d'installation et de stockage apposées à l'extérieur.
Stocker les emballages uniquement dans les conditions suivantes :
- ne pas garder les emballages à l'extérieur,
- les tenir à l'abri de l'humidité et de la poussière,
- ne pas les exposer aux fluides agressifs,
- les protégger des rayons du soleil,
- éviter les secousses mécaniques,
- en cas de stockage prolongé (> 3 mois), contrôlez réguliè

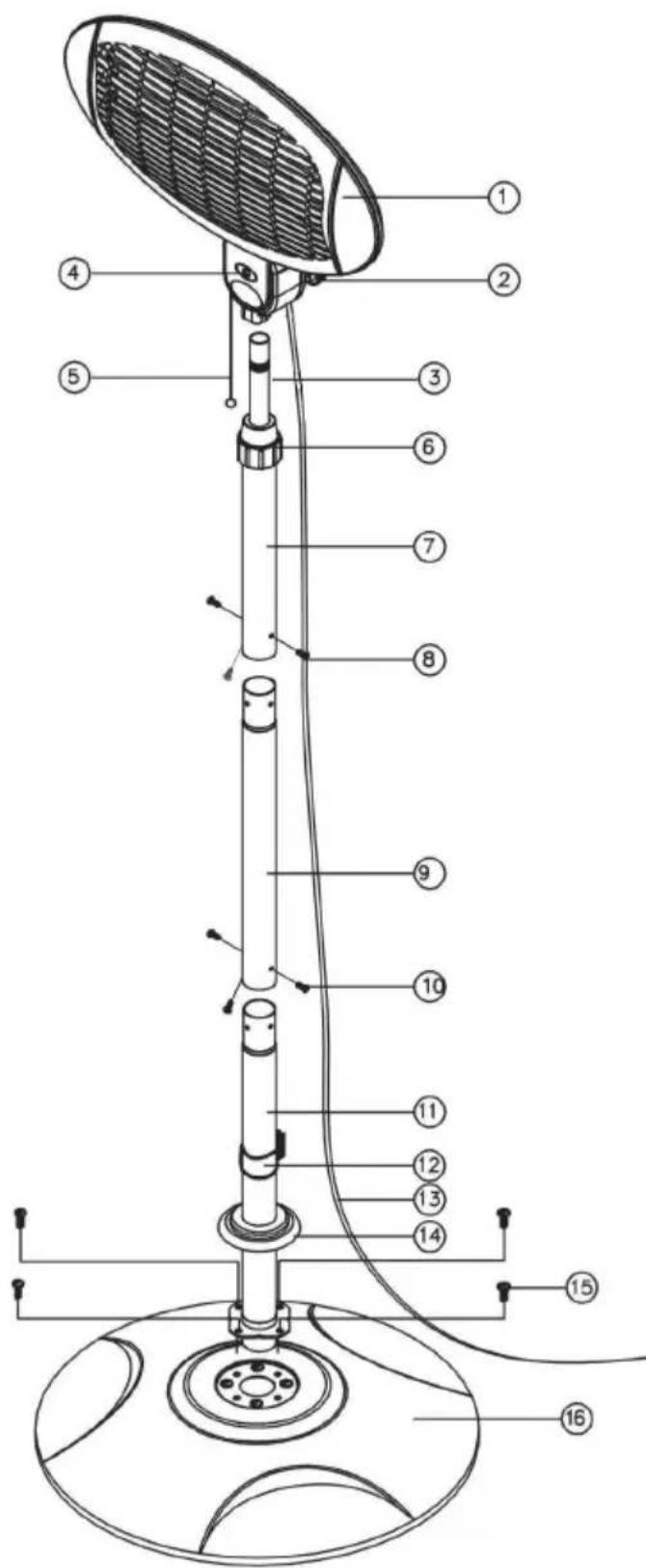

① Radiateur ② Vis de fixation ③ Rallonge tubulaire ④ Indicateur du niveau de chauffage ⑤ Interrupteur à tirette du niveau de chauffage (6) Manchon rotatif de liaison ⑦ Pied tubulaire supérieur ⑧ 3 vis M5x6 Pied tubulaire central 3 vis M5x6 ① Pied tubulaire inférieur Fermoir du câble de raccordement au réseau ③ Câble de raccordement au réseau Protège embase ⑤ 4 vis M6x30 ⑥ Embase
| Nom Chauffage de terrasse se électrique 2000D I | |
| Code-No.: | 825207 |
| Puisance de raccordement : 2000 W / 230 V 50 Hz | |
| Niveau de chauffage : 3 (650 W, 1300 W, 2000 W) | |
| Dimensions : larg. 550 x prof. 500 x haut. 1800 - 2100 mm | |
| Poids : 8,75 kg | |
| Longueur du câble : env. 7 m | |
Sous réserve de modifications!
5.1 Installation
- Déballer l'appareil et éliminer l'emballage. Vérifier si la livraison est complète.
Attention!
Ne jamais enlever de l'appareil la plaque signalétique ni les avertissements.
Attention!
Ne brancher l'appareil qu'après l'avoir monté!

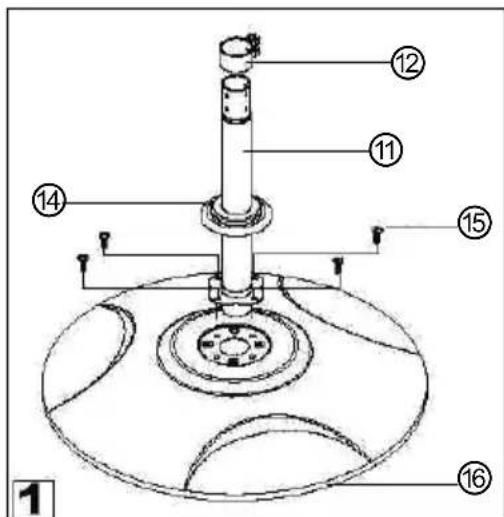

- Placer le pied tubulaire inférieur ① dans l'embase ⑥ et visser les 4 vis M6x30 ⑤. Fixer ensuite le fermoire ② sur le pied tubulaire inférieur ① (fig. 1).
- Rattacher le pied tubulaire inférieur ⑪ au pied tubulaire central ⑨ à l'aide des 3 vis M5x6 ⑧ (fig. 2).
- Rattacher le pied tubulaire supérieur ⑦ au pied tubulaire central ⑨ à l'aide des 3 vis M5x6 ⑧ (fig. 3).
- Fixer le radiateur ① sur la rallonge tubulaire ③ au-dessus du pied tubulaire supérieur ⑦ et installer le radiateur ① à l'aide de la vis de fixation ②, située derrière l'indicateur du niveau de chauffage ④. Ensuite, définir la hauteur de la rallonge tubulaire ③ désirée à l'aide du manchon rotatif de liaison ⑥ (fig. 4).
Installation
- Placer l'appareil sur une surface plane et sûre, pouvant supporter le poids de l'appareil.
- Ne jamais placer l'appareil sur une surface inflammable.
- Ne pas placer l'appareil à proximé d'un feu ouvert, de jours électriques, de jours ou de toute autre source de chaleur.
- Installer l'appareil de telle sorte que la fiche soit accessible facilement, que le câ
- Maintenir une distance minimum de 60 cm entre le chauffage de terrasse électrique et les autres objets inflammables.
Avertissement! risque d'incendie!
Le radiateur est très chaud lors de son fonctionnement! Il est important d'en tenir compte lors de son installation pour ne pas l'installer à côté de matériaux combustibles. Une distance suffisante doit être maintenue de tous les côtés.
- Ne pas placer l'appareil à proximité de rideaux et/ou d'autres objets inflammables.
- Ne pas placer l'appareil à proximé d'une piscine ou d'un étang, dans une salle de bain ou proche d'une cabine de douche.
- Ne pas utiliser l'appareil dans un espace fermé.
- Dans la mesure du possible, ne pas placer l'appareil dans une zone de passage pour éviter qu'il ne tombe suite à un heures accidentel sur le chauffage de terrasse.
Indication!
L'appareil est équipé d'un dispositif anti basculement qui éteint l'appareil lorsque le chauffage de terrasse n'est pas en position d'utilisation (à la verticale) (ex. : lorsque l'appareil est renversé par une grosse rafale de vent).
DANGER! Risque lié au courant électrique!
En cas d'installation non conforme, l'appareil peut entraîner des blessures!
Avant l'installation, veuillez comparer les données du réseau local de distribution d'énergie avec les données techniques de l'appareil (voir la plaque signalétique). Ne brancher l'appareil qu'en cas de pleine conformité! L'appareil peut être branché qu'à une prise monophasée avec mise à la terre et installée convenablement.
- Le circuit électrique de la prise doit assurer au minimum 16A. Ne raccorder l'appareil que directement à une prise murale; ne pas utiliser de rallonge ou de multiprise.
5.2 Utilisation
- Le chauffage de terrasse électrique à tubes quartz de chauffage s'allume à l'aide de l'interrupteur à tirette du niveau de chauffage.
- Au démarrage, quelques vibrations sont perceptibles; celles-ci disparaisent après quelques secondes.
- Lorsque l'on tire une fois sur l'interrupteur à tirette du niveau de chauffage, cela allume le niveau 1 : 650 W (énergie normale).
- En tirant une seconde fois, cela enclenche le niveau 2 : 1300 W (énergie moyenne).
- Le niveau 3 : 2000 W (énergie maximale) s'allume en tirant à nouveau sur l'interrupteur à tirette du niveau de chauffage.

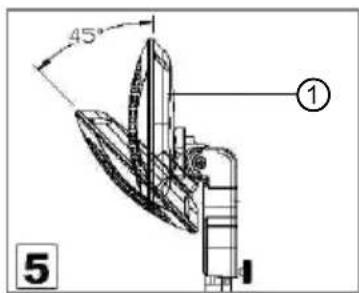

Le degré d'inclinaison du radiateur ① est réglable entre et. Avant de modifier le degré d'inclinaison du radiateur (fig. 5), le laisser refroidir pendant 15 minutes.
Avertissement! danger de brûlures!
Le radiateur est très chaud lorsqu'il est en marche! Ne jamais régler le degré d'inclinaison de l'appareil pendant son fonctionnement!
- Il est possible de régler la hauteur du chauffage de terrasse (de 1,80 à 2,10 m). Pour ce faire, tirer sur la rallonge tubulaire située au-dessus du pied tubulaire supérieur, jusqu'à obtention de la hauteur souhaitée. Fixer ensuite la rallonge tubulaire en tournant le manchon rotatif de liaison dans le sens des aiguilles d'une montre.
- Pour éteindre l'appareil, tirer autant de fois que nécessaire sur l'interrupteur à tirette du niveau de chauffage jusqu'à ce que le chiffre „0“ s'affiche, puis pour finir, débrancher l'appareil de la prise (retirer la fiche!).
Avertissement!
Avant de nettoyer l'appareil, vous devez le débrancher de l'alimentation électrique (retirer la fiche!). Attendre jusqu'à ce que l'appareil refroidisse.
Ne pas utiliser de jet d'eau sous pression pour nettoyer l'appareil !
Veillez à ce que l'eau ne pénétre pas à l'intérieur de l'appareil.
Atention!
Ne jamais utiliser de produits de nettoyage agressifs ou rugueux.
Ne pas utiliser de produits de nettoyage inflammables (par exemple l'essence ou les dissolvants) !
Ne pas utiliser d'objets tranchants ou pointus.
Nettoyer régulièrement l'appareil. APRÈS une utilisation prolongée, de la poussière peut s'accumuler sur le projecteur. Eliminer la poussière à l'aide d'une brosse. APRÈS utilisation de l'appareil, si cela est nécessaire, frotter l'extérieur de l'appareil à sec avec un chiffon souple. N'utiliser que des chiffons souples et ne jamais utiliser de produits abrasifs qui pourraient rayer les surfaces de l'appareil. ○ Maintenir l'appareil dans un endroit sec. Avant de ranger l'appareil, faire attention à ce qu'il soit correctement nettoyé.
Appareils usages
Procéder à l'élimination de l'appareil usage à la fin de sa durée de vie conformément aux prescriptions nationales. Il est recommandé de contacter une entreprise spécialisée dans la gestion des éléments usés ou de contacter le département d'élimination de votre commune.
Avertissement!
Afin d'exclure l'abus et les risques encourus, rendre l'appareil usage inutilisable avant son élimination. Débrancher pour cela l'appareil de l'alimentation secteur et retirer le cable d'alimentation de l'appareil.
Attention!
Pour l'élimination de l'appareil, veuillez respecter les prescriptions en vigueur dans votre pays et votre commune.
Bartscher GmbH
Allemagne Fax: +49 (0) 5258 971-120
Indice
O aparelho deve ser ligado à corrente eléctrique apenas após estar montado!
