BEDIENUNGSANLEITUNG ST2000 E BARTSCHER

Seite 1 bis 16 ENGLISH

2.1 Haftung und Gewährleistung .................................................................................. 8

Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: [phone] Service-Hotline: [phone] Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz) D/A/CH- 2 -

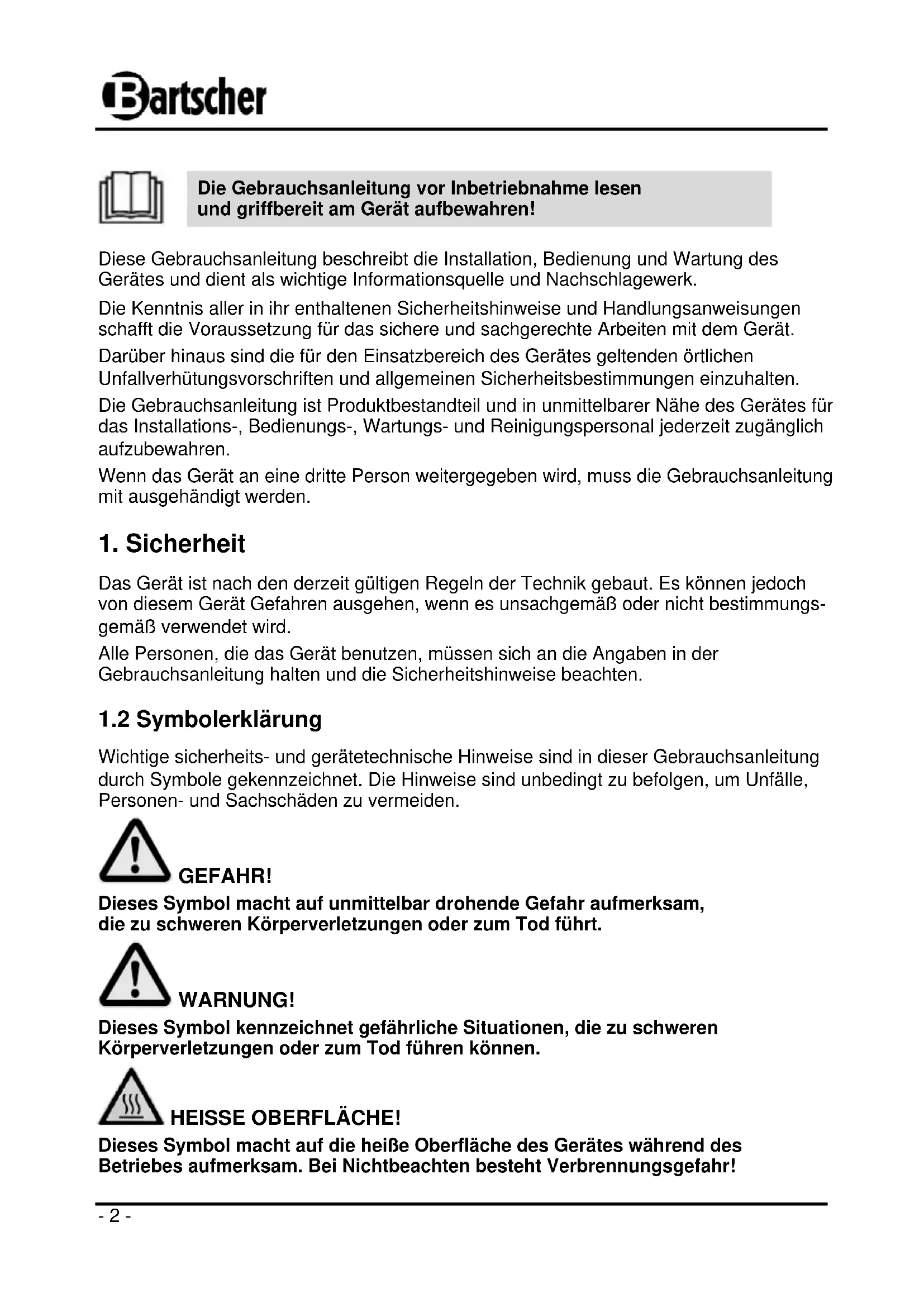

Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. Die Gebrauchsanleitung ist Produktbestandteil und in unmittelbarer Nähe des Gerätes für das Installations-, Bedienungs-, Wartungs- und Reinigungspersonal jederzeit zugänglich aufzubewahren. Wenn das Gerät an eine dritte Person weitergegeben wird, muss die Gebrauchsanleitung mit ausgehändigt werden.

Das Gerät ist nach den derzeit gültigen Regeln der Technik gebaut. Es können jedoch von diesem Gerät Gefahren ausgehen, wenn es unsachgemäß oder nicht bestimmungs- gemäß verwendet wird. Alle Personen, die das Gerät benutzen, müssen sich an die Angaben in der Gebrauchsanleitung halten und die Sicherheitshinweise beachten.

Wichtige sicherheits- und gerätetechnische Hinweise sind in dieser Gebrauchsanleitung durch Symbole gekennzeichnet. Die Hinweise sind unbedingt zu befolgen, um Unfälle, Personen- und Sachschäden zu vermeiden. GEFAHR! Dieses Symbol macht auf unmittelbar drohende Gefahr aufmerksam, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG! Dieses Symbol kennzeichnet gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können. HEISSE OBERFLÄCHE! Dieses Symbol macht auf die heiße Oberfläche des Gerätes während des Betriebes aufmerksam. Bei Nichtbeachten besteht Verbrennungsgefahr!- 3 - VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind.

1.1 Sicherheitshinweise

Dieses Gerät ist nicht bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für die Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Lassen Sie das Gerät während des Betriebes niemals unbeaufsichtigt.

Verwenden Sie das Gerät nicht mit einem programmierbaren Schalter, Timer oder mit automatischen Umschalteinrichtungen.

Das Gerät darf nur in technisch einwandfreiem und betriebssicherem Zustand betrieben werden.

Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. Erstickungsgefahr!

Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Fachleuten unter Verwendung von Original-Ersatz- und Zubehörteilen ausgeführt werden. Versuchen Sie niemals, selber an dem Gerät Reparaturen durchzuführen!- 4 -

Keine Zubehör- und Ersatzteile verwenden, die nicht vom Hersteller empfohlen wurden. Diese könnten eine Gefahr für den Benutzer darstellen oder Schäden am Gerät verursachen und zu Personen-schäden führen, zudem erlischt die Gewährleistung.

Zur Vermeidung von Gefährdungen und zur Sicherung der optimalen Leistung dürfen am Gerät weder Veränderungen noch Umbauten vorgenommen werden, die durch den Hersteller nicht ausdrücklich genehmigt worden sind. GEFAHR durch elektrischen Strom! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen:

Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Netzkabel nicht vom Tisch oder von der Theke herunter hängen lassen. Netzkabel so verlegen, dass niemand auf das Netzkabel treten oder darüber stolpern kann.

Das Netzkabel nicht knicken, quetschen, verknoten, immer vollständig abwickeln. Stellen Sie niemals das Gerät oder andere Gegenstände auf das Netzkabel.

Das Netzkabel nicht auf Teppichboden oder andere brennbare Stoffe verlegen. Netzkabel nicht abdecken, von Arbeitsbereichen fernhalten und nicht in Wasser oder andere Flüssigkeiten eintauchen.

Überprüfen Sie das Netzkabel regelmäßig auf Beschädigungen. Benutzen Sie das Gerät nicht, wenn das Netzkabel beschädigt ist. Wenn dieses Schäden aufweist, muss es durch den Kundendienst oder einen qualifizierten Elektriker ausgetauscht werden, um Gefährdungen zu vermeiden.

Ziehen Sie die Anschlussleitung immer am Netzstecker aus der Steckdose, nicht am Netzkabel selbst.

Tragen, heben oder bewegen Sie das Gerät niemals am Netzkabel.- 5 -

Wickeln Sie das Netzkabel niemals um den Heizstrahler.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden Spannung führende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.

Keine Fremdobjekte in die Geräteöffnungen einführen! Dies kann zu Stromschlägen führen und Beschädigungen des Gerätes verursachen!

Setzen Sie das Gerät keinen Vibrationen oder anderen Erschütterungen aus.

Auch wenn der Heizstrahler spritzwassergeschützt ist, nutzen Sie ihn bitte nicht, wenn es regnet.

Tauchen Sie das Gerät, das Netzkabel und den Netzstecker niemals in Wasser oder andere Flüssigkeiten.

Keine ätzenden Reinigungsmittel verwenden und darauf achten, dass kein Wasser in das Gerät eindringt.

Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Boden stehend in Betrieb.

Ziehen Sie den Netzstecker aus der Steckdose, - wenn Sie das Gerät nicht benutzen, - wenn während des Betriebes eine Störung auftritt, - bevor Sie das Gerät reinigen. HEIßE OBERFLÄCHE! Verbrennungsgefahr! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen:

Während des Betriebes wird das Gehäuse und die Schutzlamellen des Heizstrahlers sehr heiß, berühren Sie diese nicht, wenn das Gerät im Betrieb ist.

Auch nach dem Ausschalten ist das Gerät noch längere Zeit heiß, lassen Sie das Gerät ausreichend abkühlen, bevor Sie es reinigen oder an einen anderen Platz versetzen.- 6 -

Versetzen Sie das Gerät niemals während des Betriebes.

Halten Sie Kinder und Haustiere vom Heizstrahler fern. Kinder sollten den Heizstrahler niemals bedienen. WARNUNG! Brand- oder Explosionsgefahr! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen:

Betreiben Sie das Gerät nicht in der Nähe von Gas (-behältern), Benzin, Farben, Spiritus, Alkohol oder leicht entflammbaren Gegenständen. Durch die Hitze verdampfen diese und es kann bei Kontakt mit Zündquellen zu Verpuffungen kommen, die zu schweren Personen- und Sachschäden führen.

Der Heizstrahler ist nur für den Hausgebrauch bestimmt. Niemals in Gewächshäusern, Ställen oder ähnlichen Gebäuden verwenden, da sich dort meistens leicht entflammbare Gegenstände befinden oder viel Staub ist, der auch eine Gefahr darstellen kann.

Niemals Kleidungsstücke, Handtücher oder Ähnliches zum Trocknen über das Gerät hängen! Überhitzungs- und Brandgefahr!

Sollte ein Brand entstehen, ziehen Sie den Netzstecker aus der Steckdose, bevor Sie geeignete Maßnahmen zur Brandbekämpfung einleiten. Sorgen Sie für ausreichend Frischluftzufuhr. Achtung: Das Feuer niemals mit Wasser löschen, wenn der Netzstecker an die Steckdose angeschlossen ist. Stromschlaggefahr!- 7 -

1.3 Bestimmungsgemäße Verwendung

Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet. Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. WARNUNG! Das Gerät darf ausschließlich im Freien benutzt werden! Der Gebrauch des Gerätes in geschlossenen Räumen ist gefährlich und ausdrücklich VERBOTEN! VORSICHT! Jede über die bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten wegen Schäden aus nicht bestimmungsgemäßer Verwendung des Gerätes sind ausgeschlossen. Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber.- 8 -

2.1 Haftung und Gewährleistung

Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen u. U. von den hier beschriebenen Erläuterungen und zeichnerischen Darstellungen abweichen. VORSICHT! Diese Gebrauchsanleitung ist vor Beginn aller Arbeiten am und mit dem Gerät, insbesondere vor der Inbetriebnahme, sorgfältig durchzulesen! Der Hersteller übernimmt keine Haftung für Schäden und Störungen bei: - Nichtbeachtung der Anweisungen zur Bedienung und Reinigung; - nicht bestimmungsgemäßer Verwendung; - technischen Änderungen durch den Benutzer; - Verwendung nicht zugelassener Ersatzteile. Technische Änderungen am Produkt im Rahmen der Verbesserung der Gebrauchs- eigenschaften und der Weiterentwicklung behalten wir uns vor.

Die Gebrauchsanleitung und die in ihr enthaltenen Texte, Zeichnungen, Bilder und sonstigen Darstellungen sind urheberrechtlich geschützt. Vervielfältigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Freigabeerklärung des Herstellers nicht gestattet. Zuwiderhandlungen verpflichten zu Schadensersatz. Weitere Ansprüche bleiben vorbehalten. HINWEIS! Die grafischen Darstellungen in dieser Anleitung können unter Umständen leicht von der tatsächlichen Ausführung des Gerätes abweichen.

2.3 Konformitätserklärung

Das Gerät entspricht den aktuellen Normen und Richtlinien der EU. Dies bescheinigen wir in der EG-Konformitätserklärung. Bei Bedarf senden wir Ihnen gern die entsprechende Konformitätserklärung zu.- 9 -

3. Transport, Verpackung und Lagerung

3.1 Transportinspektion

Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können.

Werfen Sie den Umkarton Ihres Geräts nicht weg. Sie benötigen ihn eventuell zur Aufbewahrung, beim Umzug oder wenn Sie das Gerät bei eventuellen Schäden an unsere Service-Stelle senden müssen. Entfernen Sie vor der Inbetriebnahme das äußere und innere Verpackungsmaterial vollständig vom Gerät. HINWEIS! Falls Sie die Verpackung entsorgen möchten, beachten Sie die in Ihrem Land geltenden Vorschriften. Führen Sie wieder verwertbare Verpackungsmaterialien dem Recycling zu. Bitte prüfen Sie, ob das Gerät und das Zubehör vollständig sind. Falls irgendwelche Teile fehlen sollten, nehmen Sie bitte mit unserem Kundenservice Kontakt auf.

Packstücke bis zur Installation verschlossen und unter Beachtung der außen angebrachten Aufstell- und Lagermarkierung aufbewahren. Packstücke nur unter folgenden Bedingungen lagern: - nicht im Freien aufbewahren, - trocken und staubfrei aufbewahren, - keinen aggressiven Medien aussetzen, - vor Sonneneinstrahlung schützen, - vechanische Erschütterungen vermeiden, - bei längerer Lagerung (> 3 Monate) regelmäßig allgemeinen Zustand aller Teile und der Verpackung kontrollieren, bei Erfordernis auffrischen oder erneuern.- 10 -

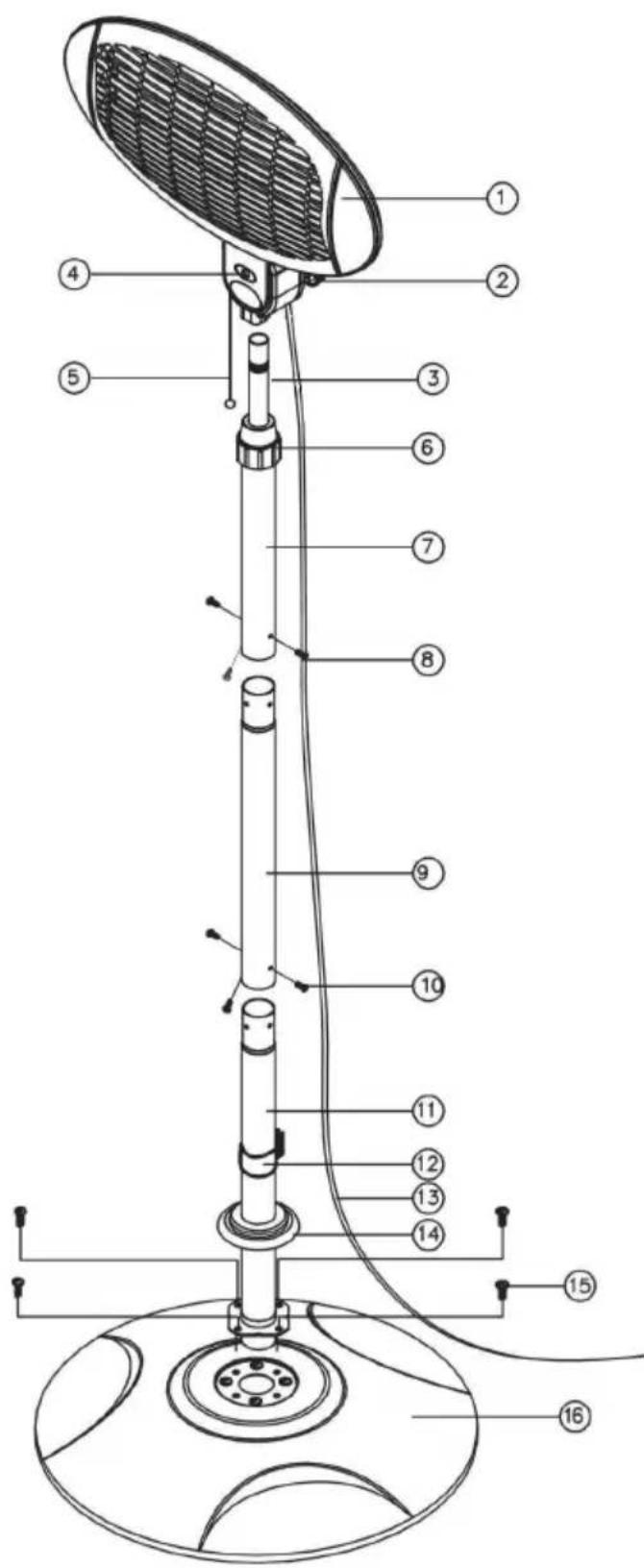

4.1 Baugruppenübersicht

Heizstufen-Zugschalter

Drehbare Verbindungsmuffe

Klammer für Netzanschlusskabel

4.2 Technische Angaben

Bezeichnung Elektrischer Terrassenheizer 2000D I Artikel-Nr.: Anschlusswert: 2000 W / 230 V 50 Hz Heizstufen: 3 (650 W, 1300 W, 2000 W) Abmessungen: B 550 x T 500 x H 1800 - 2100 mm Gewicht: 8,75 Kg Kabellänge: ca. 7 m Technische Änderungen vorbehalten!

5. Installation und Bedienung

• Packen Sie das Gerät aus und entfernen Sie sämtliches Verpackungsmaterial. Prüfen Sie den Lieferumfang auf Vollständigkeit. VORSICHT! Entfernen Sie niemals das Typenschild und Warnhinweise vom Gerät. Zusammenbau VORSICHT! Das Gerät erst nach dem Zusammenbau an das elektrische Netz anschließen!

1. Setzen Sie das untere Standrohr

und schrauben Sie es mit den M6x30 Schrauben fest. Anschließend befestigen Sie die Klammer an dem unteren Standrohr (Abb. 1).

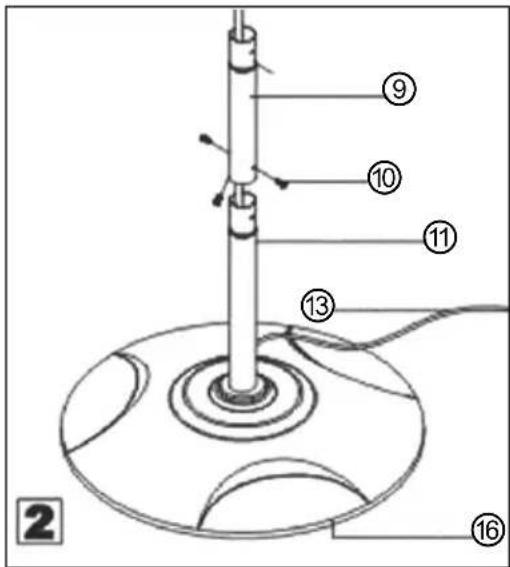

2. Verschrauben Sie das untere Standrohr

und das mittlere Standrohr

mit den 3 M5x6 Schrauben

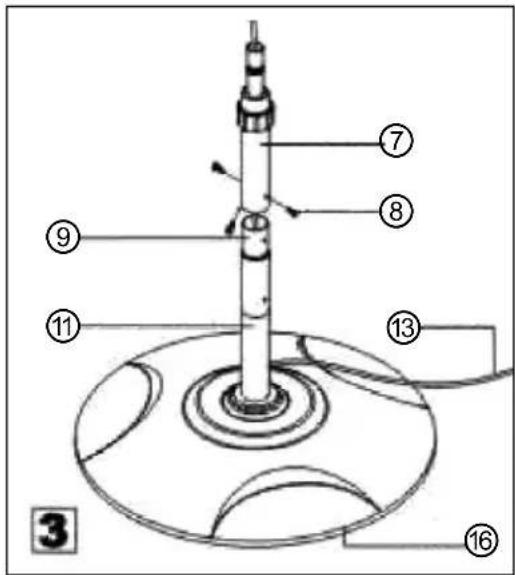

Verschrauben Sie das obere Standrohr

mit dem mittleren Standrohr

mit den 3 M5x6 Schrauben

4. Befestigen Sie den Heizstrahler

an dem Verlängerungsrohr

des oberen Stand- rohres

und fixieren den Heizstrahler

mit der Feststellschraube

, die sich hinter der Heizstufenanzeige

befindet. Fixieren Sie dann das Verlängerungsrohr

mit der drehbaren Verbindungsmuffe

in der gewünschten Position (Abb. 4).

• Stellen Sie das Gerät auf einen ebenen, sicheren Platz, der das Gewicht des Gerätes aushält.

• Stellen Sie das Gerät niemals auf einen brennbaren Untergrund.

• Das Gerät nicht in der Nähe von offenen Feuerstellen, Elektroöfen, Heizöfen oder anderen Hitzequellen aufstellen.

• Gerät so aufstellen, dass der Stecker zugänglich ist, und dass das Kabel nicht zur Stolperfalle wird oder sich jemand darin verfangen kann (z. B. spielende Kinder).

• Beachten Sie den Mindestabstand von 60 cm zwischen dem Terrassenheizer und anderen brennbaren Gegenständen. WARNUNG! Brandgefahr! Der Heizstrahler wird während des Betriebes sehr heiß! Achten Sie darauf, dass sich am Aufstellort keine entzündlichen Materialien befinden. Zu allen Seiten hin muss ausreichend Abstand eingehalten werden.

• Stellen Sie das Gerät nicht in der Nähe eines Vorhangs und/oder anderer brennbarer Gegenstände auf.

• Das Gerät nicht in der Nähe eines Swimmingpools oder Teiches, in Badezimmern oder im Duschbereich aufstellen.

• Das Gerät niemals in geschlossenen Räumen betreiben.

• Stellen Sie das Gerät möglichst nicht im Durchgangsbereich auf, um ein Umkippen durch versehentliches Berühren des Terrassenheizers zu vermeiden. HINWEIS! Das Gerät ist mit einer Kippschutzeinrichtung ausgestattet, die das Gerät abschaltet, wenn sich der Terrassenheizer nicht mehr in seiner Gebrauchslage (senkrechte Aufstellung) befindet (z.B. wenn er durch eine starke Windböe umgeworfen wurde).- 14 - Anschluss GEFAHR! Gefahr durch elektrischen Strom! Gerät kann bei unsachgemäßer Installation Verletzungen verursachen! Vor der Installation die Daten des örtlichen Stromnetzes mit den technischen Angaben des Gerätes vergleichen (siehe Typenschild). Das Gerät nur bei Übereinstimmung anschließen! Das Gerät darf nur an ordnungsgemäß installierten Einzelsteckdosen mit Schutzkontakt betrieben werden.

• Der Steckdosenstromkreis muss mit mindestens 16A abgesichert sein. Anschluss nur direkt an eine Wandsteckdose; Verteiler oder Mehrfachsteckdosen dürfen nicht verwendet werden.

• Der elektrische Terrassenheizer mit den Quarz-Heizröhren wird mit dem Heizstufen- Zugschalter eingeschaltet.

• Beim Einschalten des Gerätes bemerkt man kleine Vibrationen, die nach einigen Sekunden wieder aufhören.

• Beim ersten Ziehen am Heizstufen-Zugschalter wird die Stufe 1: 650 W (normale Energie) eingeschaltet.

• Durch ein weiteres Ziehen schalten Sie die Stufe 2 ein: 1300 W (Zwischenenergie).

• Die Stufe 3: 2000 W (Volle Energie) wird durch ein erneutes Ziehen am Heizstufen- Zugschalter eingeschaltet.

• Der Neigungswinkel des Heizstrahlers

ist verstellbar (0° ~ 45°). Bevor Sie den Neigungswinkel verstellen (Abb. 5), das Gerät erst abschalten und 15 Minuten abkühlen lassen. WARNUNG! Brandgefahr! Der Heizstrahler wird während des Betriebes sehr heiß! Verstellen Sie den Neigungswinkel niemals während des Betriebes! ①- 15 -

• Die Höhe des Terrassenheizers kann verstellt werden (1,80 bis 2,10 m). Ziehen Sie hierzu das Verlängerungsrohr

aus dem oberen Standrohr

heraus, bis Sie die gewünschte Höhe erreicht haben. Fixieren Sie dann das Verlängerungsrohr durch Drehen der Verbindungsmuffe

• Zum Ausschalten des Gerätes den Heizstufen-Zugschalter so oft betätigen, bis die Ziffer „0“ in der Heizstufenanzeige zu sehen ist, anschließend das Gerät von der Steckdose trennen (Netzstecker ziehen!).

WARNUNG! Vor der Reinigung das Gerät von der Stromversorgung trennen (Netzstecker ziehen!) und abkühlen lassen. Verwenden Sie keinen Druckwasserstrahl, um dieses Gerät zu reinigen! Achten Sie darauf, dass kein Wasser in das Gerät eindringt. VORSICHT! Verwenden Sie niemals aggressive oder scheuernde Reinigungsmittel. Benutzen Sie keine leicht entflammbaren Reiniger (z. B. Benzin oder Lösungsmittel)! Verwenden Sie keine scharfen oder spitzen Gegenstände. o Reinigen Sie das Gerät regelmäßig. o Nach längerem Gebrauch kann sich Staub auf dem Reflektor ansammeln. Entfernen Sie den Staub mit einem Pinsel. o Nach dem Betrieb sollte das Gerät, wenn erforderlich, von außen mit einem weichen Tuch trocken gereinigt werden. o Verwenden Sie ausschließlich ein weiches Tuch und benutzen Sie niemals irgend- eine Art von groben Reinigern, welche die Oberfläche des Gerätes zerkratzen könnte. o Bewahren Sie das Gerät an einem trockenen Platz auf. Achten Sie vor der Lagerung des Gerätes darauf, dass es ordnungsgemäß gereinigt wurde.- 16 -

Altgeräte Das ausgediente Gerät ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen. Es empfiehlt sich, mit einer auf Entsorgung spezialisierten Firma Kontakt aufzunehmen, oder sich mit der Entsorgungsabteilung Ihrer Kommune in Verbindung zu setzen. WARNUNG! Damit der Missbrauch und die damit verbundenen Gefahren ausgeschlossen sind, machen Sie Ihr Altgerät vor der Entsorgung unbrauchbar. Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. VORSICHT!

Für die Entsorgung des Gerätes beachten Sie die in Ihrem Land und in Ihrer Kommune geltenden Vorschriften.

Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: [phone] Service-Hotline: [phone] Germany Fax: [phone] (14ct/Min. aus dem deutschen Festnetz)- 17 - ENGLISH
