| Tipo de producto | Calefactor de terraza eléctrico |
| Marca | Bartscher |
| Modelo | ST2000 E |
| Alimentación | 230 V ~ 50 Hz, 2000 W |
| Niveles de calor | 3 (650 W, 1300 W, 2000 W) |
| Dimensiones (L x P x A) | 550 x 500 x 1800-2100 mm |
| Peso | 8,75 kg |
| Longitud del cable | Aproximadamente 7 m |
| Elemento calefactor | Tubos de cuarzo |
| Ángulo de inclinación ajustable | 0° a 45° |
| Altura ajustable | Sí, de 1,80 a 2,10 m |
| Uso | Exterior únicamente |
| Protección | Dispositivo antivuelco; rejilla de protección |
| Material de la carcasa | Metal y plástico (no especificado) |
| Índice de protección | No especificado (resistente a salpicaduras) |
| País de fabricación | Alemania (marca Bartscher GmbH) |
| Mantenimiento y limpieza | Desconectar, esperar enfriamiento, paño suave seco; no usar productos agresivos o inflamables |
| Garantía | No especificada en el manual |
| Piezas de repuesto / reparabilidad | Reparación solo por profesional; usar piezas originales |
| Certificaciones | Declaración de conformidad CE |
Preguntas frecuentes - ST2000 E BARTSCHER
Preguntas de los usuarios sobre ST2000 E BARTSCHER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Calefacción en formato PDF gratis! Encuentra tus instrucciones ST2000 E - BARTSCHER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ST2000 E de la marca BARTSCHER.
MANUAL DE USUARIO ST2000 E BARTSCHER
ESPAÑOL de la página 65 a la 80
1.1 Explicacion de los symbolos 66
1.2 Indicaciones de seguridad 67
1.3 Utilación de acuerdo a su uso previsto 71
2. Informaciones generales 72
2.1 Responsabilidad del fabricante y la garantia 72
2.2 Proteccion de los derechos de autor 72
2.3 Declaración de Competidad 72
3. Transporte, embalaje y almacenaje 73
3.1 Control de entrega 73
3.2 Embalaje 73
3.3 Almacenaje 73
4. Especificaiones sociales 74
4.1 Presentación de las partes del dispositivo 74
4.2 Datos先进技术 75
5.Instalacion y service 75
5.1 Instalación 75
5.2 Servicio 78
6. Limpieza 79
7. Recuperación 80
Bartscher GmbH
Alemania Fax: +49 (0) 5258 971-120

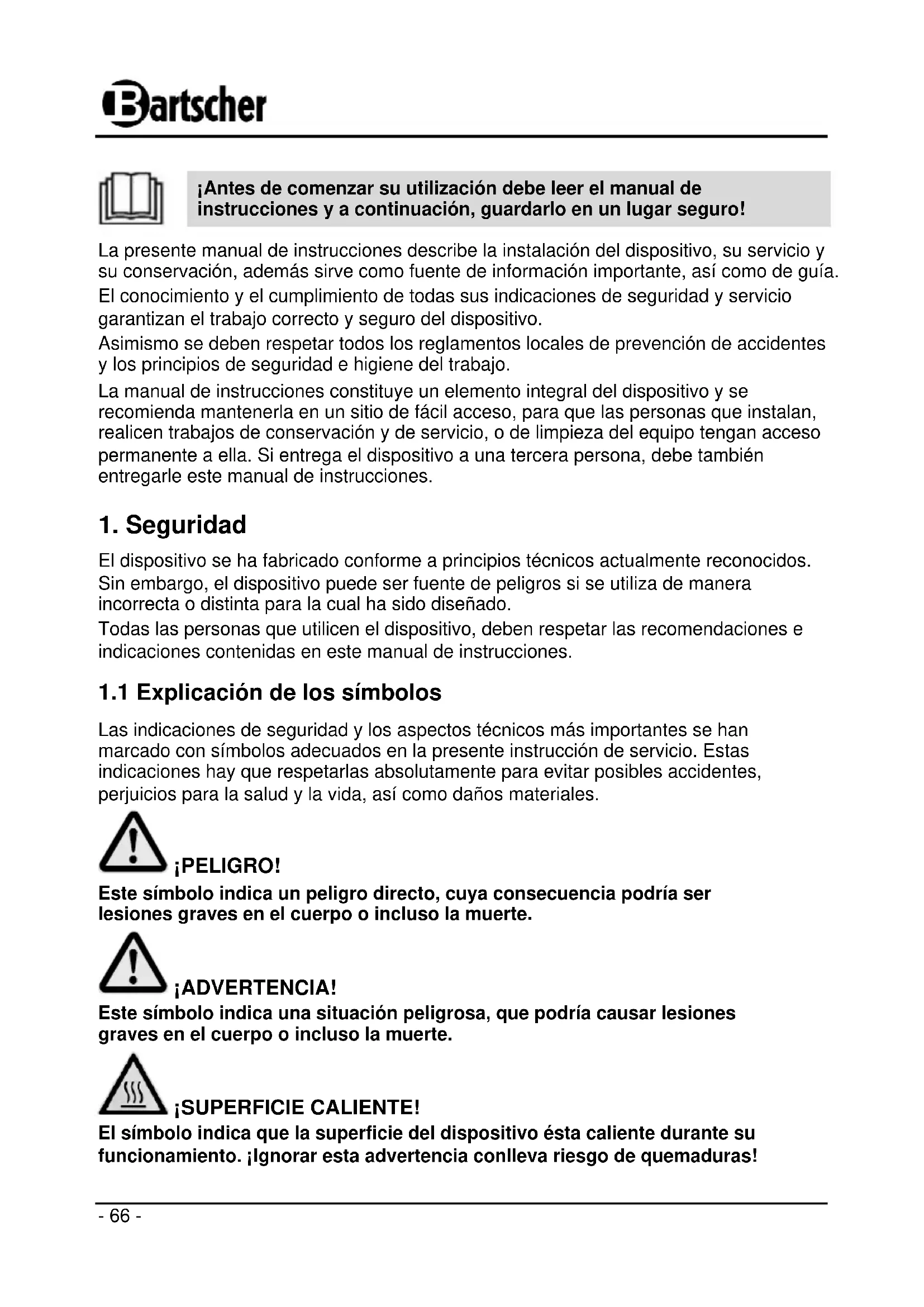

jAntes de comenzar su Utilización debe leer el manual de instrucciones y a continuación, guardarlo en un lugar seguro!
La presente manual de instrucciones describe la instalacion del dispositivo, su serviceo y su conservacion, ademas sirve como fuente de informacion importante, asi como de guia.
El conocimiento y el cumplimiento de todas susindicaciones de seguridad y servicios garantizan el trabajo correcto y seguro del dispositivo.
Asimismo se deben Respectar todos los reglamentos locales de Prevencion de accidentes y los principios de seguridad e higiene del trabajo.
La manual de instrucciones constituya un elemento integral del dispositivo y se recomiendamantenerla en un situ de fácil acceso,para que las personas que instalan, realizeneworks de conservacion y de serviceo, o de limpieza del equipo tengan acceso permanente a ella. Si entrega el dispositivo a una tercera persona,debe tambiénentarregarle this manual de instructaciones.
1. Seguridad
El dispositivo se hafabricado conforma a principios先进技术actualmente reconocidos. Sin embargo, el dispositivo peut ser fuente de peligros si se utilizes de manera incorrecta o distinta para la qual ha sido disnado.
Todas las personas queutilicen eldispositivo,deben respetar las recomendaciones eindicaciones contentidas en este manual de instrucciones.
1.1 Explicación de los símbolos
Lasindicaciones de seguidad y los aspectos技术和s mas importantes se han marcado con simbolos adecuados en la presente instruccion de service. Estasindicaciones hay que respetarlas absolutamente para evitar posibles accidentes, perjuicios para la salute y la vida, asi como daños materiales.
PELIGRO!
Este=simbolo indica un peligro directo, cuya consecuencia podra ser lesiones graves en el cuerpo o incluso la muerte.
jADVERTENCIA!
Este=simbolo indica una situacion peligrosa,que podria causar lesiones graves en el cuerpo o incluso la muerte.
SUPERFICIE CALIENTE!
El símbolo indica que la superficie del dispositivo está caliente durante su funciona. Ignorar esta advertencia conlleva riesgo de quemaduras!
ATENCLION!
Este=simbolo indica la possible existencia de situaciones de riesgo que podrieran occasionar lesiones leves o daños, mal funciona y/o deterioro del dispositivo.
INDICACION!
Este Trickbolo indica consejos e informacion que debe respetar para que la utilizacion del dispositivo sea efectiva y sin fallos.
1.2 Indicaciones de seguridad
-
El dispositivo no está indicado para el uso de personas (incluidos niños) con una disfunción física, sensorial o mental, o que no tengan la suficiente experiencia y/o conocimiento, a menos que estas personas estén bajo la supervisión de unadulto responsable de su seguridad o que hubieran recibido deélindicacionesdecomodebe serutilidenodispositivo.
-
Los niños deben estar bajo la supervisión de unadulto,para tener la seguridad de que no juguen con el dispositivo.
-
Durante el funciona del dispositivo, nunca lo deje sin supervisión.
-
No utilise el aparato con un interruptor programable, temporizador o dispositivos de conmutación automática.
-
El dispositivo se pueda usar si su estado和技术ico no despierta dudas y permite un trabajo seguro.
-
No se debe permitir a los niños el acceso al material de embalaje, tales como sacos de plástico y espuma de poliestireno. Riesgo de asfixia!
-
Los trabajo de mantenimiento y reparación deben ser realizados únicamente por技术和人身arias empleando piezas de repuestos y accesorios originales. No intente nunca reparar usted mismo el dispositivo!
-
Se prohíbe usar accesorios y piezas de repuestos no recomendedas por el fabricante. Su uso podra provocar situaciones peligrosas para el usuario, el dispositivo sufir daños o Causear perjuicios para la salute o vida de las personas, además se pierde la garantía.
- Sin la autorización del fabricante se prohíbe terminamente realizar cualquier cambio o modificación del dispositivo, para作為 evitar riesgos de peligro y garantizar su funciona bajo optimo.
;PELIGRO! ;Riesgo deCHOqueelectrico!
Con el fin deatar los resultados del peligro, se deben registrar las siguientes precauciones de seguridad.
- No permitir que el cable de alimentación entre en contacto con fuentes de calor o cantos agudos. El cable de alimentación no debe colgar de la mesa ni de ningún(other tipo de tablero. Debetener cuidado de que nadie pise el cable ni pueda tropezar con el.
- El cable de alimentación no pueda estar doblado, aplastado ni enredado, siempre debe起重 totalmente desenrollado. No colocar nunca el dispositivo u otros objetivos sobre el cable de alimentación.
- El cable de alimentación no debe colocarse sobre alfombras ni ningún除外 tipo de material inflamable. No se debe cubrir el cable de alimentación. El cable de alimentación no debe encontrarse en la zona de trabajo y no debe sumergirse en agua u或者其他 liquidos.
- El cable de alimentación debe ser revisado periodically para determinar si presenta algunos dano. No utilise el aparato con el cable de alimentación dañado. Si el cable está dañado, deba encargarle al servicios专业技术 o a un专业技术 calificado su sustitución.
- El cable de alimentación se debe siempre desacoplar de la toma de corriente tirando únicamente del enchufe.
-
No trasladar, mover ni levantar el dispositivo por el cable de alimentación.
-
Nunca enrolle el cable de alimentacion alrededor de la estufa.
- En ningún caso se debeAbrir la carcasa del dispositivo. En el caso de modifier el circuito electrico o Manipular el Diseño electrico o mecánico existe el riesgo deCHOque electrico.
- iNo colocque objetos extraños en las aperture del aparato! iEstó可以把 provocar choques electricos y darar el aparato!
- El aparato no pueda estar expuesto a vibraciones yotiros temblores.
- Aúnque la estufa está protegida contra salpicaduras de agua, noDebe utiliserse durante la lluvia.
- Nuncasumerja el aparato,el cable de alimentacion y el enchufe en agua u otheros liquidos.
- Se prohíbe usar detergentes causticos y evite que el agua penete el dispositivo.
- No se debe nunca utilizar el dispositivo con las manos humedes o estando sobre una superficie mojada.
Desenchufar el dispositivo de la toma de corriente, - cuando el dispositivo no está siendo utilisé,
- si durante su functiOnamento hay interferencias,
- antes de limpar el dispositivo.
SUPERFICIE CALIENTE! Riesgo de quemaduras!
Con el fin deatar los resultados del peligro, se deben pagar lasSIGUIENTES precauaciones de seguridad.
- Durante el funciona la carcasa y las ranuras protectoras se calientan fuertamente, no toque这些东西 elementos durante el funciona del aparato.
- Incluso después de apagar el aparato, este permanece caliente durante algunos tiempo. Antes de起初ar la limpieza, moverlo olover a otro situó, espere hasta que se enfiñe lo suficiente.
-
Nuncaquake el aparato durante su funciona.
-
Mantenga a los niños y los animales alejados de la estufa. Los niños nunca deben atender la estufa.
;ADVERTENCIA! ;Riesgo de incendio o de explosión!
Con el fin deatar los resultados del peligro, se deben registrar las siguientes precauciones de seguridad.
- No utilise el aparato cerca de los tanques de gas, gasolina, pinturas, alcohol etílico, alcohol u objetos inflamables. Las temperatas altasULDuen provocar la evaporación de these y al entrada en contacto con las fuentes de ignisión poden provocar la deflagración y, en consecuencia, causar daños personales y materiales.
- La estuía está destinada únicamente al uso dométrico. Nunca utilizes el aparato en invernaderos, espacios cerrados para animales o edificios similares, ya que aleasedo se.Encuentran allí objetivos inflamables o grancantidad de polvo,que también pueda resultar peligioso.
- Nunca seque encima del aparato prendas de ropa, toallas u objetos parecidos. Peligro de sobrecalentamento e incendio!
- En caso de incendio, antes deayar las medidas adequadas que conduczan a extinguir el fuego, retire el enchufe de la toma de corriente. Asegure el suministro sufiente del aire fresco.
Atencion: Nunca apague el fuego con agua cuando el aparato está enchufado a la toma de corriente. Peligro de choques electricos!
1.3 Utilización de ac器do a su uso previsto
La seguridad de explotacion del dispositivo está garantizada unicamente si el dispositivo es utilizado de acuerdo a su uso previsto, de acuerdo con los datos contentsidos en las instrucciones de empleo.
Todas las activités sociales, tales como el montaje y el mantenimiento, deben ser realizadas únicamente por personalriallicado.
jADVERTENCIA!
;El aparato debe serutilradounicamente al aire libre! Utilizar el aparato en estancias cerradas es peligioso y esta PROHIBIDO!
JATENCION!
El uso del dispositivo de mododistincto para elwhich hasido diseado está prohibido y se consideraracomo explotacion incompatible.
No se admitirá ningún tipo de reclamación hacía el fabricante y/o susrepresentantes a titulo de daños surgidos por razones de una explotación inadequada del dispositivo.
Todoos daños que surjan durante la explotación inadequada del dispositivo serán responsabilidad unica y exclusiva del usuario.
2. Informaciones generales
2.1 Responsabilidad del fabricante y la garantía
Todas las informaciones containidas en estas instrucciones se han presentado conforma a los reglamentos vigentes, conocimientos actuales de fabricacion e ingenieria y en base a了我的o conocimiento y experiencia de various años.
Asimismo la traducción de la manual de instructuciones se ha realizado escrupulosamente. Sin embargo no nos hacemos responsables por erros eventuales en laquia. La version que decide es la manual de instructacionesanexada en idioma aleman.
En el caso de encargos de modelos especials u options adiconiales, como en situaciones donde se aplican los conocimientos技术和s mas recientes, el dispositivo entrega possible diferenciarse de las informaciones y figuras containidas en la presente instruccion de service.
JATENCION!
;Antes de起初ar��作 relaciona con elpositivo, sobre todo antes de ponerlo en marcha, leer con atencion las presentes instrucciones de uso!
El fabricante no se hace responsable de los daños y fallos derivados de:
- el incumplimiento de las instrucciones de uso y limpieza;
- el uso inapropiado;
- la introduccion de cambio por el usuario;
- el uso de piezas de recambio no admitidas.
Nos reservamos el derecho de realizar Cambios技术和 en el producto con el proposto de melhorar las propiedades realizables del dispositivo.
2.2 Proteccion de los derechos de autor
La presente instruccion de service, asi como los-textos, dibujos,otos yotros elementos que contiene estan protegidos por derechos de autor. Sin la autorizacion escrita del fabricante se prohibe estrectamente duplicar el contenido de la manual de instrucciones de qualquier forma y modo (tambien fragmentos), asi como suutilizacion y/o el traspaso de su contenido authereros.Elquebrantamento de lo anteriormente mentionado Tearra efectos de indemnizacion.Nos reservamos el Derecho de reclamaciones posteriores.
INDICACION!
Los datos,-textos,dibujos,fotografías y otheras descripciónes de la presente instrucción estángrotegidos por las leyes en materia de derechos de autor y de propidad industrial. Su uso ilegal sera motivo de sanación juridica.
2.3 Declaración de Competidad
El dispositivoactualmentecumple lasnormasvigentes ylasdirectrices de la Union Europea. Esto está confirmado enlaDeclaracionde Competidad WE.A peticion del cliente podemos enviar dicha Declaracion de Competidad WE.
3. Transporte, embalaje y almacenaje
3.1 Control de entrega
Tras la entrega, hay que revisar inmediamente si el dispositivo está complete y si no sufrio daños durante el transporte. En caso de confirmar daños de transporte visibles no hay que acceptar el dispositivo, o bien recibirlo condicionalmente.
Los días hay que detallarlos en los documents de transporte / o en la lista de entrega del agente expedidor.
Los días ocultos hay que comunicarlos directamente tras su confirmación, ya que las reclamaciones de indemnización sólo se pueda hacer dentro de los plazos de reclamación vigentes.
3.2 Embalaje
Rogamos no tirar el cartón del dispositivo. Puede serutil para guardar el dispositivo durante mudanzas o al enviarlo a nuestro punto de servicios en caso de daños o averías del本身就是. Antes del ponerlo en marcha retire todo el material externo e interno del empaque.
INDICACION!
Durante la recuperación del embalaje hay que Cumplir los reglamentos vigentes del País dato. Los materiales de empaque con propiedades de reúso hay que recicularlos.
Por favor, revise si el dispositivo y los accesos se.Encuentran en el juego. Si faltasen partes, rogamos contactar con nuestro Departamento de Servicio de Atencion al Cliente.
3.3 Almacenaje
Se recomienda noAbrir el embalaje hasta el momento de instalacion delpositivo, y durante el almacenamento hay que ajustarse a las designaciones del modo de colocar y almacenar el embalaje.
Los dispositivos empacados hay que almacarlos siempre conforme a las siguientes conditiones:
- no almacenar al aire libre.
- mantener en un sitio seco, proteger del polvo.
- proteger contra la'action agentes agresivos,
- proteger contra la luz solar,
- evitar sacudidas mecánicas.
- En caso de un almacenaje prolongado (por más de tres días), controlar regularmente el estado de todas partes y el embalaje, si esnecessary, reneweve el dispositivo.
4. Especificaiones sociales
4.1 Presentación de las partes del dispositivo
① Radiador
(2) Tornillo de lijación
(3) Tubo alargador
(4) Indicador de los niveles de calentimiento
⑤ Interruptor colgante del indicator de los niveles de calentimiento
(6) Manguito de unión giratorio
Tubo de soporte superior
(8) 3 tornillos M5x6
Tubo de soporte central
3 tornillos M5x6
Tubo de soporte inferior
Borne del cable conector a red
③ Cableconectorared
Cubierta de la base
4 tornillos M6x30
(16) Base
4.2 Datos&Tecnicos
| Denominación Radiador electrico de terraza 2000D I | |
| Código: | 825207 |
| Potencia y tensión de alimentación: | 2000 W / 230 V 50 Hz |
| Niveles de calentimiento: 3 (650 W, 1300 W, 2000 W) | |
| Medidas: anch. 550 x prof. 500 x alt. 1800 - 2100 mm | |
| Peso: 8,75 Kg | |
| Longitud de cable: ±7 m | |
Se reserva el derecho de hacer ambios!
5. Instalación y servicios
5.1 Instalación
- Desempaquete el aparato y retire el material de embalaje. Compruebe si no falta ninguna pieza.
ATENCLION!
Nunca retire la plac identificativa ni las etiquetas de advertencia.
Montaje
iATENCLION!
; Conectar el aparato a la red electrica solo antes de montarlo!
- Encajjar el tubo de soporte inferior ⑪ en la base ⑥ y atornillar los 4 tornillos M6x30 ⑤. Al finalizar,ajar el borne ⑫ en el tubo de soporte inferior ⑪ (dib. 1).

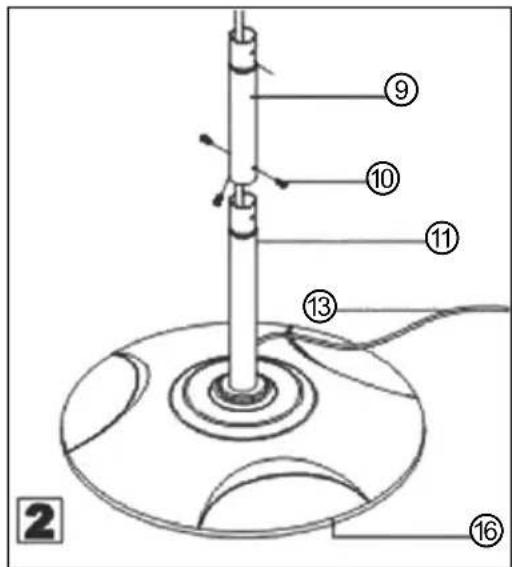

- Montar el tubo de soporte inferior ⑪ con el tubo de soporte central ⑨ utilizing 3 tornillos M5x6 (dib. 2).
- Montar el tubo de soporte superior ⑦ con el tubo de soporte central ⑨ utilizing 3 tornillos M5x6 ⑧ (dib. 3).

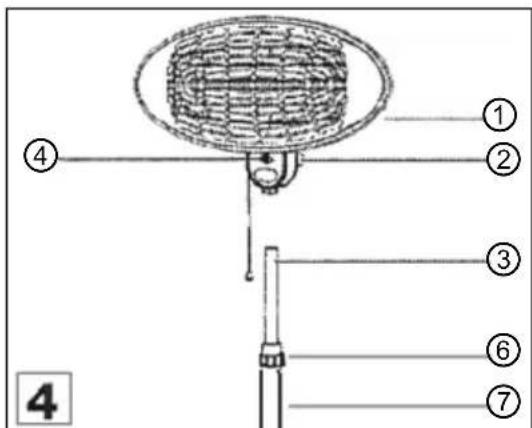

- Fijar el radiador ① al tubo alargador ③ del tubo de soporte superior ⑦ y asegurar el radiador ① utilizingos tornillos de fijacion ②, que se encuentran en la parte posterior del indicator de los niveles de calentimiento ④. A continuacion, colocar el tubo alargador ③ en la posicion deseada utilizingo el manguito de unión giratorio ⑥ (dib. 4).
Ajustes
-
Colocar el aparato en un lugar plano y seguro que soporte el peso del aparato.
-
Nunca se debe colocar el aparato sobre una superficie inflamable.
-
No colocar el aparato cerca de fuentes abiertas de fuego, hornos electricos radiadores u另一边 fuentes de calor.
-
Colocar el aparato de forma que el enchufe se enquirytre accesible, de que nadie tropiece con el cable o se enrolle (por exemple, en el caso de niños jugando).
-
Respetar una distancia minima de 60 cm entre el radiador de terraza y otros objetos inflamables.
iADVERTENCIA! iRiesgo de incendio!
El radiador durante su funciona seswana caliente!
Debe recordar no colocar ningún material inflamabile en su lugar de colocación. Debedeerjuna separación minima suficientepor todos los lados.
-
No colocar el aparato cerca de cortinas y/o otro tipo de objetivos inflamables.
-
No colocar el aparato cerca de piscinas o estanques, en los baños oerca de las duchas.
-
No utiliser el aparato en estancias cerradas.
-
Si es possible, no colocar el aparato en Lugares de paso para evaporar que el aparato se caiga al tocar por accidente el radiador de terraza.
INDICACION!
El aparato está equipado con un dispositivo se seguidad por caida, que apaga el aparato cuando el radiador de terraza no se enquirytra en la posicion de uso (modo vertical) (por exemple, cuando el aparato cae por un golpe fuerte de viento).
Conexión
;PELIGRO! ;Riesgo deCHOqueelectrico!
;En el caso de una instalación incorrecta el dispositivo podra provocar daños!
Antes de comenzar la instalacion debe comparar los datos de la red electrica local con los datos技术和 del dispositivo (ver tabla nominal). Conectar el dispositivo unicamente con una conformidadplen!
El dispositivo debe ser connectado unicamente a una toma de corrente individual correctamente instalada con toma a tierra.
- El circuito electrico debe ser al menos de 16A. Conectar el dispositivo directamente a una toma de corriente en la pared. No se debe utiliser alargadores ni distribuidores de corriente multiple.
5.2 Servicio
-
El radiador de terraza electrico con tubos calentadores de guarzo se pone en configuraciono con el interruptor colgante del indicator de los niveles de calentamento.
-
Al encender el aparato pueda notarse una vibraciones débiles, que desaparecen a los poco segundos.
-
Al tirar del interruptor colgante del indicator de los niveles de calentimiento seonga el nivel 1:650 W (energia normal).
-
Al volver a tirar se enciente el nivel 2: 1300 W (energia media).
-
Nivel 3: 2000 W (energia total) se enciende al volver a tirar del interruptor colgante del indicator de los niveles de calentimiento.
-
El ángulo de inclínación del radiador ① está regulado (0° ~ 45°). Antes de ajustar el ángulo de inclínación (dib. 5) se debe apagar el aparato ydeojarlo enfiar durante 15 minutos.
iADVERTENCIA! iRiesgo de quemaduras!
El radiador durante su funciona se incluye muy caliente! Nunca se debe cambiar el ángulo de inclínación durante el funciona del aparato!
- La alta del radiador de terraza se pueda regular (de 1,80 hasta 2,10 m). Paraarlo se deben sacar el tubo alargador ③ del tubo de soporte superior ⑦ , hasta alcanzar la alta眼看ada. A continuacion, fjar el tubo alargador girando a tal efecto el manguito de union giratorio ⑥ en sentido de las agujas del reloj.
- Para apagar el aparato se debe tirar del interruptor colgante del indicator de los niveles de calentimiento tan frecuentemente, hasta que en el indicator aparezca la cifra „0“, finalmente se debe desenchufar el aparato de la toma de corriente (jdesacoplar el enchufe!).
6. Limpieza
iADVERTENCIA!
Antes de limpiar deben desconectar el dispositivo de la toma de corriente (¿desacoplar el enchufe!). Esperar hasta que el aparato se enfié lo suficiente.
Nunca utilizes un chorro de agua a presión para limpar el aparato!
Debe prestar atencion a que no entree agua bajo del dispositivo.
JATENCLION!
Nunca utilise agentes limpiadores agresivos o abrasivos.
jNo utilise produits de limpieza inflamables (por exemple, gasolina o disolventes)!
No utilise objetivos aflados o punzantes.
○ Limpie el aparato con Frequencia.
○ Limpie la carcasa del aparato con un paño suave y humedo y, a continuación,SEO.
Seque bien las superficies que ha limpiado.
o Limpie las ranuras protectoras con un cepillo suave o una aspiradora.
○ Para limpiar el aparato utilise un paño suave.
Cualquier trabajo de mantenimiento y reparaciones, incluida la sustitución de los tubos calentadores, deben ser realizados por un electricista.
Almacenamento del aparato
Si el aparato se queda durante más tiempo sin uso, debe ser desmontado.
o Limpie el aparato según las instrucciones y almacénelo en un lugar seco, limpio y protegido del frío, sol y de los niños.
o Tape el aparato para protegerlo del polvo y la suciedad.
No coloque encima del aparato objetos pesados.
7. Recuperación
Tras finalizar el periodo de explotacion, los dispositivos viejos hay que enviarlos para su recuperacion conforme a los reglamentos vigentes de cada pais. Recommendamos contactar con una Empresa especializada en dicha rama o con el departamento de asuntos de recuperacion de desechos de su municipio.
jADVERTENCIA!
Para evaporar eventuales abusos, y sus riegos de peligro, antes de enviar el dispositivo para su recuperación, asegúrese de que ya no funciona. Paraarlo desconecte el dispositivo de la corriente y corte el cable de alimentación.
ATENCLION!
Durante la recuperación del dispositivo, siga al pie de la leyes estatales o regionales.
