NÁVOD K OBSLUZE ST2000 E BARTSCHER

1.1 Informace týkající se návodu k obsluze .............................................................. 178

1.2 Bezpečnostní pokyny ......................................................................................... 179

1.3 Používání v souladu s určením .......................................................................... 183

3. Přeprava, balení a skladování .............................................................................. 185

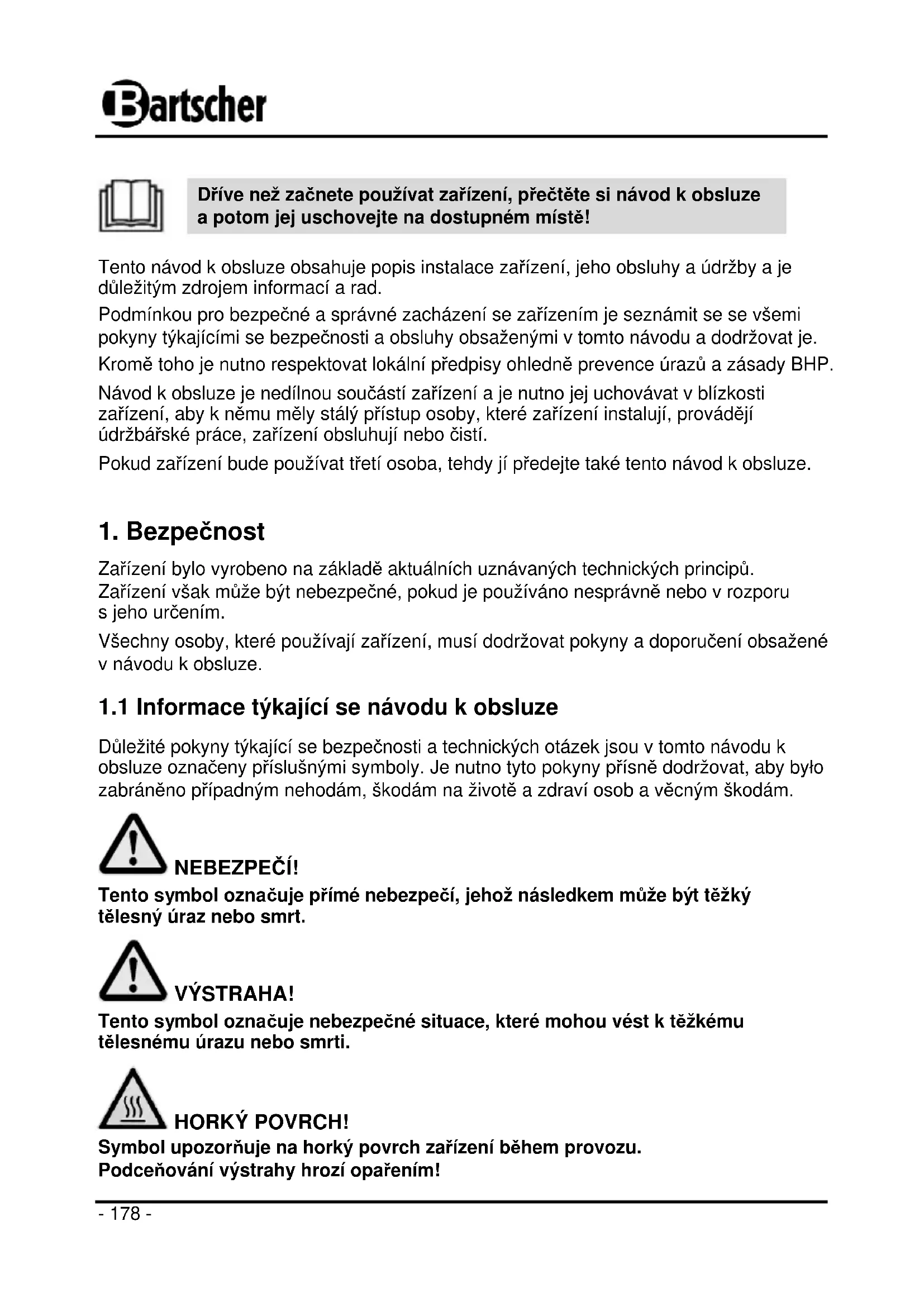

Dříve než začnete používat zařízení, přečtěte si návod k obsluze a potom jej uschovejte na dostupném místě! Tento návod k obsluze obsahuje popis instalace zařízení, jeho obsluhy a údržby a je důležitým zdrojem informací a rad. Podmínkou pro bezpečné a správné zacházení se zařízením je seznámit se se všemi pokyny týkajícími se bezpečnosti a obsluhy obsaženými v tomto návodu a dodržovat je. Kromě toho je nutno respektovat lokální předpisy ohledně prevence úrazů a zásady BHP. Návod k obsluze je nedílnou součástí zařízení a je nutno jej uchovávat v blízkosti zařízení, aby k němu měly stálý přístup osoby, které zařízení instalují, provádějí údržbářské práce, zařízení obsluhují nebo čistí. Pokud zařízení bude používat třetí osoba, tehdy jí předejte také tento návod k obsluze.

Zařízení bylo vyrobeno na základě aktuálních uznávaných technických principů. Zařízení však může být nebezpečné, pokud je používáno nesprávně nebo v rozporu s jeho určením. Všechny osoby, které používají zařízení, musí dodržovat pokyny a doporučení obsažené v návodu k obsluze.

1.1 Informace týkající se návodu k obsluze

Důležité pokyny týkající se bezpečnosti a technických otázek jsou v tomto návodu k obsluze označeny příslušnými symboly. Je nutno tyto pokyny přísně dodržovat, aby było zabráněno případným nehodám, škodám na životě a zdraví osob a věcným škodám. NEBEZPEČÍ! Tento symbol označuje přímé nebezpečí, jehož následkem může být těžký tělesný úraz nebo smrt. VÝSTRAHA! Tento symbol označuje nebezpečné situace, které mohou vést k těžkému tělesnému úrazu nebo smrti. HORKÝ POVRCH! Symbol upozorňuje na horký povrch zařízení během provozu. Podceňování výstrahy hrozí opařením!- 179 - OPATRNĚ! Tento symbol označuje možnost vzniku nebezpečných situací, které mohou vést k lehkým úrazům nebo poškození, vadnému fungování a/nebo zničení zařízení. POKYN! Tento symbol označuje rady a informace, které je třeba dodržovat, aby práce zařízení byla efektivní a bezporuchová.

1.2 Bezpečnostní pokyny

Zařízení nesmí používat osoby (také děti) s omezenými fyzickými, senzorickými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a/nebo nedostatečnými znalostmi. Tyto osoby mohou používat zařízení pouze pod dozorem osoby, která odpovídá za jejich bezpečnost, a nebo v případě, že obdržely od takové osoby pokyny, jak toto zařízení používat.

Děti nenechávejte bez dozoru dospělých, mějte jistotu, že si nehrají se zařízením.

Zařízení během provozu nikdy nenechávejte bez dozoru.

Zařízení nepoužívejte s programovatelným vypínačem, časovačem nebo automatickým přepínacím modulem.

Zařízení se smí používat pouze v případě, že jeho technický stav nebudí pochybnosti a umožňuje jeho bezpečný provoz.

Zabraňte dětem v přístupu k obalovým materiálům, jako jsou plastové sáčky nebo polystyrénové prvky. Nebezpečí udušení!

Údržbu a opravy mohou provádět pouze kvalifikovaní odborníci s použitím originálních náhradních dílů a příslušenství. Nezkoušejte nikdy provád ět sami opravy na přístroji!- 180 -

Nesmí se používat takové příslušenství nebo náhradní díly, které nejsou doporučovány výrobcem. Může to vést ke vzniku pro uživatele nebezpečných situací, zařízení se může poškodit nebo způsobit škody na zdraví a životě osob, navíc to má za následek ztrátu možnosti uplatňování nároků ze záruky.

Za účelem zabránění vzniku případného nebezpečí a zajištění optimální funkce je zakázáno provádět jakékoli změny nebo úpravy zařízení bez výslovného souhlasu výrobce. NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny.

Dohlédněte na to, aby síťový kabel nepřišel do styku s tepelnými zdroji nebo ostrými hranami. Síťový kabel nesmí volně viset ze stolu nebo jiné plochy. Dávejte pozor, aby nikdo nestoupl na kabel nebo o něj nezakopl.

Síťový kabel nesmí být zalomený, zauzlený, musí být vždy zcela rozvinutý. Na síťový kabel nikdy nestavějte zařízení nebo jiné předměty.

Napájecí kabel nepokládejte na podlahové krytiny nebo jiné hořlavé materiály. Napájecí kabel nezakrývejte. Napájecí kabel se nesmí nacházet v pracovní oblasti a neponořujte jej do vody nebo jiných tekutin.

Síťový kabel pravidelně kontrolujte z hlediska poškození. Zařízení nepoužívejte s poškozeným síťovým kabelem. Pokud je kabel poškozen, pak aby se zabránilo nebezpečí, dejte jej vyměnit kvalifikovanému elektrikáři nebo servisu.

Napájecí kabel vždy odpojujte ze zásuvky pouze tažením za zástrčku.

Zařízení nikdy nepřenášejte, nepřesouvejte ani nezvedejte za napájecí kabel.

Nikdy neovíjejte napájecí kabel kolem topného zářiče.- 181 -

V žádném případě neotevírejte kryt zařízení. V případě porušení elektrických kontaktů nebo úpravy elektrické nebo mechanické konstrukce může vzniknout nebezpečí úrazu elektrickým proudem.

Do otvorů zařízení nevkládejte žádné cizí předměty! Může to způsobit úraz elektrickým proudem a poškodit zařízení!

Zařízení nevystavujte vibracím a jiným otřesům.

I když je topný zářič chráněn proti rozstřikům vody, nepoužívejte jej za deště.

Zařízení a síťový kabel se zástrčkou nikdy neponořujte do vody nebo jiných tekutin.

Nesmí se používat žádné leptavé čistící prostředky a je nutno dávat pozor na to, aby se do zařízení nedostala voda.

Zařízení nikdy neobsluhujte vlhkýma rukama nebo když stojíte na mokré podlaze.

Zástrčku vytáhněte ze zásuvky, - jestliže zařízení nepoužíváte, - jestliže se během provozu vyskytne porucha, - před čištěním zařízení. HORKÝ POVRCH! Nebezpečí popálení! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny.

Během provozu se kryt a ochranné lamely topného zářiče velmi zahřívají, nedotýkejte se jich, když je zařízení v provozu.

Také po vypnutí je zařízení ještě nějakou dobu horké, před čištěním, přemístěním nebo přenesením na jiné místo nechte

řízení dostatečně vychladnout.

Zařízení nikdy nepřenášejte během provozu.- 182 -

Zabraňte dětem a zvířatům v přístupu k topnému zářiči. Děti nesmí nikdy obsluhovat zářič. VÝSTRAHA! Nebezpečí požáru nebo výbuchu! Abyste zabránili nebezpečí, dodržujte níže uvedené bezpečnostní pokyny.

Zařízení nepoužívejte v blízkosti zásobníků s plynem, benzinem, barvami, lihem a alkoholem nebo snadno hořlavých předmětů. Vysoká teplota může způsobit jejich odpařování a při styku s hořlavými zdroji může dojít k vyhoření, a v následku k osobním a věcným škodám.

Infračervený topný zářič je určen pouze pro domácí použití. Zařízení nikdy nepoužívejte ve sklenících, hospodářských budovách nebo podobných budovách, protože se tam nejčastěji nacházejí snadno hořlavé předměty nebo je tam mnoho prachu, který může být také nebezpečný.

Na zařízení nikdy nesušte oděvy, ručníky nebo podobné věci. Nebezpečí přehřátí a požáru!

V případě požáru, před zahájením hašení vytáhněte zástrčku ze zásuvky. Zajistěte dostatečný přívod čerstvého vzduchu. Upozornění: Oheň nikdy nehaste vodou, když je zástrčka zapojena do zásuvky. Nebezpečí úrazu elektrickým proudem!- 183 -

1.3 Používání v souladu s určením

Bezpečnost provozování zařízení je zaručena pouze při používání shodném s určením, podle údajů uvedených v návodu k obsluze. Všechny technické zásahy a také montáž a údržbu může provádět pouze kvalifikovaný servis. VÝSTRAHA! Zařízení se může používat pouze na volném prostranství! Používání zařízení v uzavřených prostorech je nebezpečné a výslovně ZAKÁZÁNO! OPATRNĚ! Používání zařízení pro účely lišící se od jeho původního určení je zakázáno a považováno za používání v rozporu s jeho určením. Jakékoliv nároky vůči výrobci a / nebo jeho zmocněncům z titulu škod vzniklých v důsledku používání zařízení v rozporu s jeho určením jsou vyloučeny. Zodpovědnost za škody vzniklé při používání zařízení v rozporu s jeho určením nese pouze a výhradně uživatel.- 184 -

2.1 Zodpovědnost výrobce a záruka

Veškeré informace obsažené v tomto návodu k obsluze byly sestaveny na základě závazných předpisů, aktuálních konstrukčních, inženýrských a našich znalostí a také našich dlouhodobých zkušeností. Rovněž překlady návodu k obsluze byly provedeny s maximální pečlivostí. Nemůžeme však převzít zodpovědnost za případné chyby v překladech. Rozhodující verzí je přiložený návod k obsluze v německém jazyce. Při objednávce speciálních modelů nebo doplňkových možností a při využití nejnovějších technických výdobytků se dodané zařízení může lišit od vysvětlivek a kreseb obsažených v tomto návodu k obsluze. OPATRNĚ! Před zahájením veškerých činností souvisejících se zařízením, zejména před jeho uvedením do provozu, si pozorně přečtěte tento návod k obsluze! Výrobce nenese odpovědnost za závady a poruchy vyplývající z: - nedodržování pokynů týkajících se obsluhy a čištění; - používání neshodného s určením; - provádění změn uživatelem; - používání nedovolených náhradních dílů. Vyhrazujeme si právo provádět technické změny u produktu za účelem zlepšení uživatelských vlastností zařízení a jeho zdokonalování.

2.2 Ochrana autorských práv

Tento návod k obsluze a v něm obsažené texty, kresby, fotografie a jiné prvky jsou chráněny autorským právem. Je zakázáno rozmnožovat obsah návodu k obsluze (i jeho jednotlivých částí) v jakékoliv podobě a jakýmkoli způsobem a využívat a / nebo předávat jeho obsah třetím osobám bez předchozího písemného souhlasu výrobce. V případě porušení výše jmenovaného zákazu bude uplatňován nárok na vyplacení odškodného. Vyhrazujeme si právo uplatňovat i jiné nároky. POKYN! Údaje, texty, kresby, fotografie a jiné popisy obsažené v tomto návodu jsou chráněny autorským právem a právem průmyslového vlastnictví. Každé jejich zneužití je trestné.

2.3 Prohlášení o shodě

Zařízení splňuje aktuální závazné normy a směrnice Evropské unie. Výše uvedené potvrzujeme v ES prohlášení o shodě. V případě potřeby Vám rádi příslušné prohlášení o shodě zašleme.- 185 -

3. Přeprava, balení a skladování

3.1 Kontrola dodávky

Po obdržení dodávky je nutno neprodleně zkontrolovat, zda je zařízení kompletní a zda nebylo poškozeno během přepravy. V případě zjištění viditelných poškození způsobe- ných přepravou je nutno odmítnout převzetí zařízení nebo provést podmínečné převzetí. Rozsah škody je nutno zapsat do přepravních dokumentů / přepravního listu dopravce. Následně je nutno nahlásit reklamaci. Skrytá poškození je nutno nahlásit neprodleně po jejich zjištění, protože nároky na odškodnění lze uplatňovat pouze v rámci termínů závazných pro reklamaci.

Nevyhazujte krabici, do které je zařízení zabaleno. Může se hodit k přechovávání zařízení, při stěhování nebo vyslání zařízení do našeho servisu v případě výskytu eventuálních poškození. Před uvedením zařízení do provozu je nutno zcela odstranit vnější a vnitřní obalový materiál. POKYN! Při recyklaci balení je nutno dodržovat předpisy závazné v příslušné zemi. Obalový materiál vhodný k opětovnému použití je nutno recyklovat. Přesvědčte se prosím, zda zařízení a příslušenství je kompletní. Pokud chybí nějaké součásti, kontaktujte se s naším zákaznickým oddělením.

Balení musí zůstat uzavřené až do okamžiku instalace zařízení, při uchovávání je nutno se řídit značkami týkajícími se způsobu umístění a skladování balení. Zabalené zařízení je nutno uchovávat vždy v souladu s níže uvedenými podmínkami: - neskladovat na volném povětří, - skladovat v suchu a chránit před prachem, - nevystavovat působení agresívních prostředků, - chránit před působením slunečních paprsků, - zabránit mechanickým šokům, - v případě dlouhodobějšího skladování (déle než tři měsíce) pravidelně kontrolovat stav všech součástí a balení, v případě nutnosti zařízení obnovit a opravit.- 186 -

4. Technické parametry

4.1 Součásti zařízení

Ukazatel stupňů ohřevu

Provázkový spínač s ukazatelem stupňů ohřevu

Střední rovná trubka

Svorka pro připojovací kabel k síti

Připojovací kabel k síti

Název Elektrický terasový ohřívač 2000D I Č. výr.: Napětí/příkon: 2000 W / 230 V 50 Hz Stupně ohřevu: 3 (650 W, 1300 W, 2000 W) Rozměry: š 550 x h 500 x v 1800–2100 mm Hmotnost: 8,75 kg Délka kabelu: asi 7 m Technické změny vyhrazeny!

5. Instalace a obsluha

5.1 Postavení a připojení

• Zařízení vybalte a odstraňte veškerý obalový materiál. Zkontrolujte kompletnost dodávky. OPATRNĚ! Ze zařízení nikdy neodstraňujte typový štítek a výstražné pokyny.

Montáž OPATRNĚ! Zařízení připojte k elektrické síti teprve po jeho smontování!

1. Spodní rovnou trubku

vložte do podstavce a dotáhněte 4 šrouby M6x30 . Na závěr připevněte svorku

na spodní rovnou trubku (obr. 1).

2. Sešroubujte spodní rovnou trubku

střední rovnou trubku

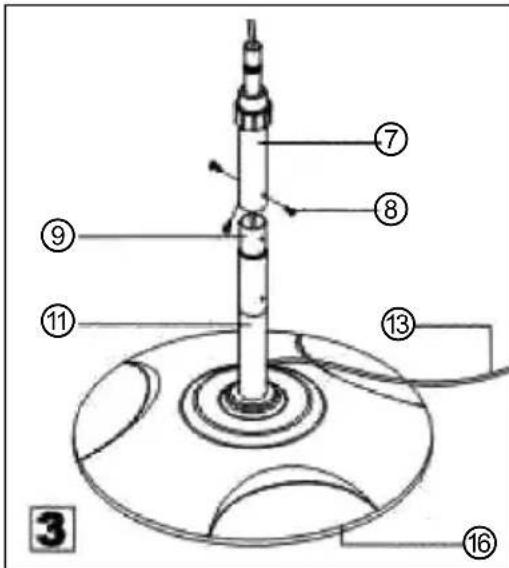

Sešroubujte horní rovnou trubku

střední rovnou trubkou

4. Připevněte teplomet

na prodlužovací trubku

který se nachází za ukazatelem stupňů ohřevu

• Zařízení postavte na ploché, bezpečné místo, které udrží hmotnost zařízení.

• Zařízení nikdy nestavějte na hořlavý podklad.

• Zařízení nestavějte v blízkosti otevřeného ohně, elektrických kamen, topných kotlů nebo jiných tepelných zdrojů.

• Zařízení postavte tak, aby zástrčka byla přístupná a abyste nezakopli o kabel a aby se nikdo do něho nezapletl (např. hrající si děti).

• Zachovejte minimální odstup 60 cm mezi terasovým ohřívačem a jinými hořlavými předměty. VÝSTRAHA! Nebezpečí požáru! Teplomet je během provozu velmi horký! Pamatujte na to, aby se v místě jeho ustavení nenacházely žádné hořlavé materiály. Ze všech stran musí být zachován dostatečný odstup.

• Zařízení nestavějte v blízkosti záclon a/nebo jiných hořlavých předmětů.

• Zařízení nestavějte v blízkosti bazénů nebo nádrží, v koupelně nebo poblíž sprchového koutu.

• Zařízení nepoužívejte v uzavřených prostorech.

• Je-li to možné, zařízení nestavějte v průchozích místech, abyste zabránili jeho převržení náhodným dotykem. POKYN! Zařízení je vybaveno bezpečnostní ochranou proti převržení, která vypne zařízení, když se terasový ohřívač nenachází v provozní poloze (svislé ustavení) (např. když bude zařízení převrženo při silném větru).- 190 - Připojení NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem! V případě nesprávné instalace zařízení může způsobit fyzická poranění. Před instalace zařízení je nutno porovnat parametry proudu místní sítě s parametry pro napájení zařízení (viz popisný štítek). Zařízení je možno zapojit pouze v případě, že se výše uvedené údaje navzájem shodují! Zařízení lze připojovat pouze do správně namontovaných jednoduchých zásuvek s ochranným kontaktem.

• Proudový obvod zásuvky musí být jištěn alespoň 16A pojistkou. Připojujte přímo do nástěnné zásuvky, nepoužívejte rozbočovače nebo vícenásobné zásuvky.

• Elektrický terasový ohřívač s křemíkovou topnou hadicí se zapíná provázkovým spínačem s ukazatelem stupňů ohřevu.

• Při zapínání zařízení si můžete všimnout slabých vibrací, které zaniknou po několika sekundách.

• Při prvním zatažení provázkového spínače s ukazatelem stupňů ohřevu se zapne

1. stupeň: 650 W (normální příkon).

• Po dalším zatažení se zapíná 2. stupeň: 1300 W (střední příkon).

• 3. stupeň: 2000 W (plný příkon) zapnete opětovným zatažením provázkového spínače s ukazatelem stupňů ohřevu.

• Úhel sklonu teplometu

se nastavuje (0 ° ~ 45 °). D říve než nastavíte úhel sklonu (obr. 5), nejprve zařízení vypněte a nechte jej ochladit po dobu 15 minut. VÝSTRAHA! Nebezpečí popálení! Ohřívač je během provozu velmi horký! Nikdy nenastavujte úhel sklonu během provozu zařízení! ①- 191 -

• Výšku terasového ohřívače můžete nastavovat (1,80 až 2,10 m). Za tímto účelem vytáhněte prodlužovaní trubku

z horní rovné trubky

, až získáte požadovanou výšku. Potom upevněte prodlužovací trubku tak, že otočíte kabelovou spojku

směru chodu hodinových ručiček.

• Abyste zařízení vypnuli, zatahujte provázkový spínač tak dlouho, až se na ukazateli objeví číslice „0“, nakonec odpojte zařízení ze zásuvky (vytáhněte zástrčku!).

VÝSTRAHA! Před čištěním odpojte zařízení od elektrického napájení (vytáhněte zástrčku!). Zařízení nechte dostatečně vychladnout. Nikdy nepoužívejte proud tlakové vody k čištění zařízení! Dávejte pozor, aby do zařízení nepronikla voda. OPATRNĚ! Nikdy nepoužívejte agresivní nebo abrazivní čisticí přípravky. Nepoužívejte lehce hořlavé čisticí prostředky (např. benzin nebo rozpouštědla)! Nepoužívejte žádné ostré nebo špičaté předměty. o Zařízení pravidelně čistěte. o Po delším používání se může na teplometu nahromadit prach. Prach odstraňte štětcem. o Zařízení po použití, je-li to nutné, přetřete z vnějšku měkkým, suchým hadříkem. o Používejte pouze měkký hadřík a nikdy nepoužívejte drsné čisticí prostředky, které by mohly poškrábat povrch zařízení. o Zařízení skladujte na suchém místě. Před uskladněním zařízení se přesvědčte, zda bylo řádně vyčištěno.- 192 -

Stará zařízení Po ukončení období používání je nutno stará zařízení recyklovat v souladu s předpisy, které jsou závazné v příslušné zemi. Doporučujeme obrátit se na odbornou firmu nebo místní instituci pro záležitosti recyklace. VÝSTRAHA! Aby se zabránilo případnému zneužití a s tím souvisejícím nebezpečím, je nutno se před odevzdáním zařízení do recyklace postarat o to, aby se nedalo znovu uvést do provozu. Proto je třeba odpojit zařízení ze sítě a odřezat napájecí kabel. OPATRNĚ!

Při recyklaci zařízení je nutno postupovat v souladu s příslušnými státními nebo regionálními předpisy.
