INSTRUKCJA OBSŁUGI ST2000 E BARTSCHER

1.2 Wskazówki dotyczące bezpieczeństwa .............................................................. 163

1.3 Stosowanie zgodnie z przeznaczeniem.............................................................. 167

2. Informacje ogólne ................................................................................................. 168

2.1 Odpowiedzialność i gwarancja ........................................................................... 168

4.1 Zestawienie podzespołów urządzenia ................................................................ 170

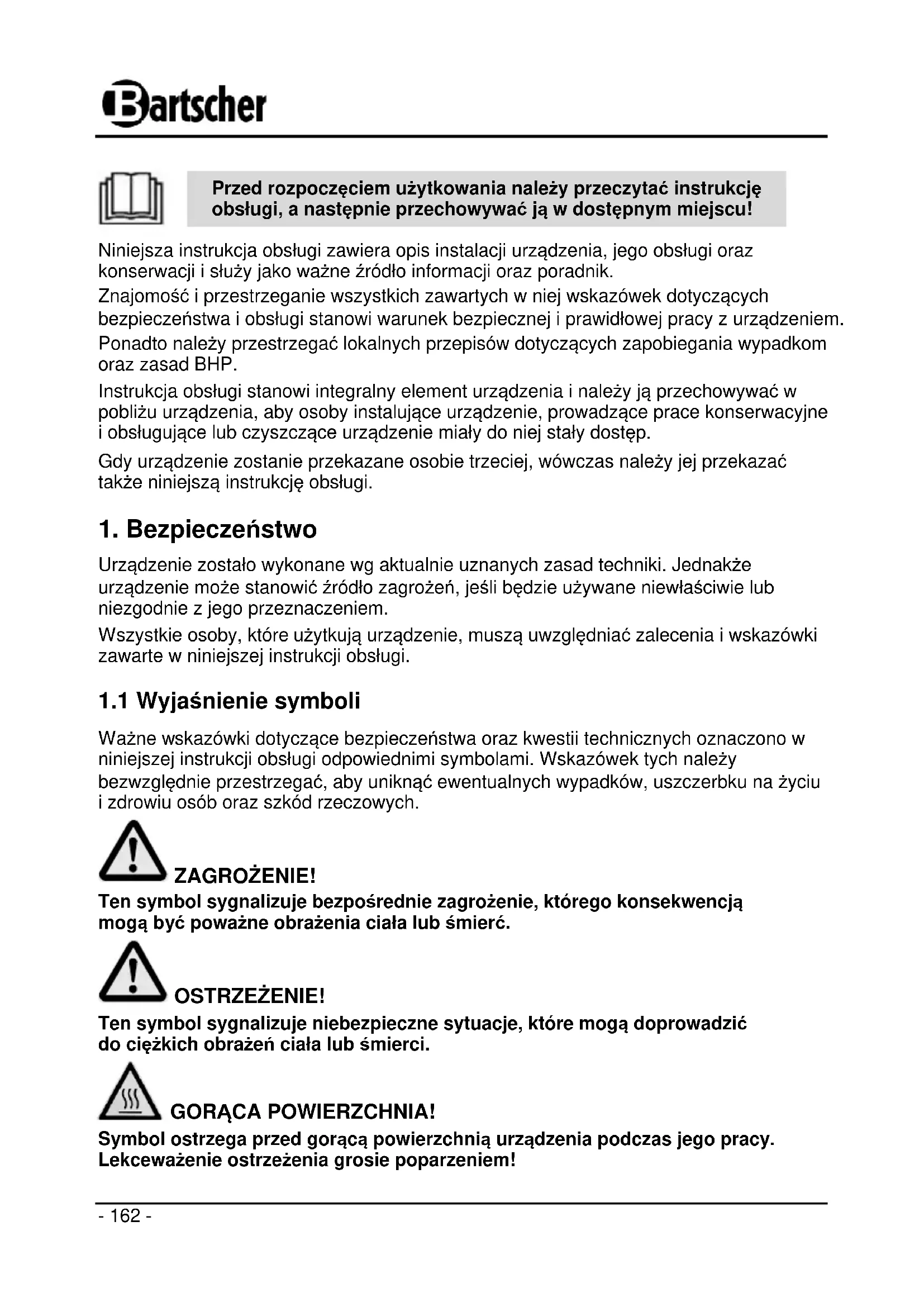

Przed rozpoczęciem użytkowania należy przeczytać instrukcję obsługi, a następnie przechowywać ją w dostępnym miejscu! Niniejsza instrukcja obsługi zawiera opis instalacji urządzenia, jego obsługi oraz konserwacji i służy jako ważne źródło informacji oraz poradnik. Znajomość i przestrzeganie wszystkich zawartych w niej wskazówek dotyczących bezpieczeństwa i obsługi stanowi warunek bezpiecznej i prawidłowej pracy z urządzeniem. Ponadto należy przestrzegać lokalnych przepisów dotyczących zapobiegania wypadkom oraz zasad BHP. Instrukcja obsługi stanowi integralny element urządzenia i należy ją przechowywać w pobliżu urządzenia, aby osoby instalujące urządzenie, prowadzące prace konserwacyjne i obsługujące lub czyszczące urządzenie miały do niej stały dostęp. Gdy urządzenie zostanie przekazane osobie trzeciej, wówczas należy jej przekazać także niniejszą instrukcję obsługi.

Urządzenie zostało wykonane wg aktualnie uznanych zasad techniki. Jednakże urządzenie może stanowić źródło zagrożeń, jeśli będzie używane niewłaściwie lub niezgodnie z jego przeznaczeniem. Wszystkie osoby, które użytkują urządzenie, muszą uwzględniać zalecenia i wskazówki zawarte w niniejszej instrukcji obsługi.

1.1 Wyjaśnienie symboli

Ważne wskazówki dotyczące bezpieczeństwa oraz kwestii technicznych oznaczono w niniejszej instrukcji obsługi odpowiednimi symbolami. Wskazówek tych należy bezwzględnie przestrzegać, aby uniknąć ewentualnych wypadków, uszczerbku na życiu i zdrowiu osób oraz szkód rzeczowych. ZAGROŻENIE! Ten symbol sygnalizuje bezpośrednie zagrożenie, którego konsekwencją mogą być poważne obrażenia ciała lub śmierć. OSTRZEŻENIE! Ten symbol sygnalizuje niebezpieczne sytuacje, które mogą doprowadzić do ciężkich obrażeń ciała lub śmierci. GORĄCA POWIERZCHNIA! Symbol ostrzega przed gorącą powierzchnią urządzenia podczas jego pracy. Lekceważenie ostrzeżenia grosie poparzeniem!- 163 - OSTROŻNIE! Ten symbol sygnalizuje możliwość zaistnienia niebezpiecznych sytuacji, które mogą doprowadzić do lekkich obrażeń lub uszkodzenia, wadliwego działania i/lub zniszczenia urządzenia. WSKAZÓWKA! Symbol ten oznacza rady i informacje, których należy przestrzegać, aby obsługa urządzenia stała się efektywna i bezusterkowa.

1.2 Wskazówki dotyczące bezpieczeństwa

Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym także dzieci) o ograniczonej sprawności fizycznej, sensorycznej czy umysłowej lub z niedostatecznym doświadczeniem i/lub niedostateczną wiedzą, chyba że osoby te znajdują się pod nadzorem osoby odpowied-zialnej za ich bezpieczeństwo lub otrzymały od niej wskazówki, jak należy używać urządzenie.

Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.

Podczas eksploatacji urządzenia, nigdy nie pozostawiać go bez nadzoru.

Nie użytkować urządzenia z wykorzystaniem programowanego wyłącznika, timera lub automatycznych urządzeń przełączających.

Urządzenie wolno używać tylko wtedy, gdy jego stan techniczny nie budzi zastrzeżeń i pozwala na bezpieczną pracę.

Uniemożliwić dzieciom dostęp do materiałów opakowaniowych takich, jak worki plastikowe i elementy styropianowe. Niebezpieczeństwo uduszenia się!

Prace konserwacyjne i naprawcze mogą prowadzić wyłącznie osoby wykwalifikowane, stosuj ąc przy tym oryginalne części zamienne oraz akcesoria. Nie należy podejmować prób naprawy urządzenia na własną rękę.- 164 -

Nie należy używać akcesoriów ani części zamiennych, które nie są zalecane przez producenta. Może to prowadzić do powstania sytuacji niebezpiecznych dla użytkownika, urządzenie może ulec uszkodzeniu lub spowodować uszczerbek na zdrowiu i życiu osób, a ponadto skutkuje to utratą gwarancji.

O ile nie uzyskano wyraźniej zgody producenta, zabrania się dokonywać jakichkolwiek zmian lub modyfikacji urządzenia, aby uniknąć ewentualnych zagrożeń i zapewnić optymalne działanie. ZAGROŻENIE! Niebezpieczeństwo porażenia prądem elektrycznym! W celu uniknięcia skutków zagrożenia należy przestrzegać poniższych wskazówek dotyczących bezpieczeństwa.

Nie dopuszczać do kontaktu przewodu zasilającego ze źródłami ciepła i ostrymi krawędziami. Przewód zasilający nie powinien zwisać ze stołu lub innego blatu. Należy uważać, aby nikt nie mógł nadepnąć na kabel lub potknąć się o niego.

Kabel zasilający nie może być zagięty, zagnieciony, splątany, zawsze musi być całkowicie rozwinięty. Nigdy nie stawiać urządzenia lub innych przedmiotów na kablu zasilającym.

Przewodu zasilającego nie układać na wykładzinach dywanowych lub innych palnych materiałach. Nie przykrywać przewodu zasilającego. Przewód zasilający nie może znajdować się w obszarze pracy i nie może być zanurzany w wodzie lub innych cieczach.

Przewód zasilający należy regularnie sprawdzać pod kątem uszkodzeń. Nie użytkować urządzenia z uszkodzonym przewo- dem zasilającym. Jeśli przewód jest uszkodzony, wówczas w celu uniknięcia zagrożeń należy zlecić jego wymianę zakładowi serwisowemu lub wykwalifikowanemu elektrykowi.

Przewód zasilający zawsze odłączać od gniazdka ciągnąc tylko za wtyczkę.

Nigdy nie przenosić, nie przesuwać i nie unosić urządzenia za przewód zasilający.- 165 -

Nigdy nie owijać przewodu zasilającego wokół promiennika grzewczego.

W żadnym wypadku nie otwierać obudowy urządzenia. W przypadku naruszenia przyłączy elektrycznych lub przebudowy konstrukcji elektrycznej lub mechanicznej, wystąpi zagrożenie porażenia prądem elektrycznym.

Nie umieszczać obcych przedmiotów w otworach urządzenia! Może to spowodować porażenie prądem elektrycznym i uszkodzenie urządzenia!

Urządzenie nie może być narażone na wibracje i inne wstrząsy.

Mimo, że urządzenie jest zabezpieczony przed wodą rozpryskową, nie należy go użytkować w czasie deszczu.

Nigdy nie zanurzać urządzenia, przewodu zasilającego i wtyczki w wodzie lub innych cieczach.

Nie wolno stosować żadnych żrących detergentów i należy uważać, aby do urządzenia nie przedostała się woda.

Nigdy nie obsługiwać urządzenia wilgotnymi rękoma lub stojąc na mokrej posadzce.

Wyciągnąć wtyczkę z gniazdka, - gdy urządzenie nie jest używane, - gdy podczas użytkowania wystąpią zakłócenia, - przed czyszczeniem urządzenia. GORĄCA POWIERZCHNIA! Niebezpieczeństwo poparzenia! W celu uniknięcia skutków zagrożenia należy przestrzegać poniższych wskazówek dotyczących bezpieczeństwa.

Podczas pracy obudowa i lamele ochronne promiennika są bardzo gor ące, nie dotykać tych elementów podczas pracy urządzenia.- 166 -

Także po wyłączeniu urządzenie pozostaje jeszcze przez pewien czas gorące, przed rozpoczęciem czyszczenia urządzenia, przesuwaniem lub przeniesieniem go w inne miejsce należy odczekać, aż urządzenie wystarczająco ostygnie.

Nigdy nie przemieszczać urządzenia podczas pracy.

Nie dopuszczać dzieci i zwierząt w pobliże promiennika. Dzieci nigdy nie powinny obsługiwać promiennika. OSTRZEŻENIE! Niebezpieczeństwo pożaru lub wybuchu! W celu uniknięcia skutków zagrożenia należy przestrzegać poniższych wskazówek dotyczących bezpieczeństwa.

Nie użytkować urządzenia w pobliżu zbiorników z gazem, benzyną, farbami, spirytusem, alkoholem lub łatwo zapalnych przedmiotów. Wysoka temperatura może spowodować ich parowanie i w efekcie styczności ze źródłami zapłonu może dojść do deflagracji, a w konsekwencji szkód osobowych i rzeczowych.

Promiennik jest przeznaczony tylko do użytku domowego. Nigdy nie stosować urządzenia w szklarniach, budynkach dla zwierząt lub tym podobnych budynkach, ponieważ najczęściej znajdują się tam łatwo zapalne przedmioty lub dużo kurzu, który również może stanowić zagrożenie.

Nigdy nie suszyć na urządzeniu części garderoby, ręczników lub podobnych przedmiotów. Niebezpieczeństwo przegrzania i pożaru!

W razie pożaru, przed podjęciem odpowiednich czynności prowadzących do zwalczenia ognia, wyciągnąć wtyczkę z gniazdka. Zapewnić wystarczający dopływ świeżego powietrza. Uwaga: Nigdy nie gasić ognia wodą, gdy wtyczka jest podł ączona do gniazdka. Niebezpieczeństwo porażenia prądem!- 167 -

1.3 Stosowanie zgodnie z przeznaczeniem

Bezpieczeństwo eksploatacji urządzenia gwarantowane jest tylko przy zgodnym z przeznaczeniem zastosowaniu, odpowiednio do danych zawartych w instrukcji obsługi. Wszystkie czynności techniczne, także montaż i konserwacja, mogą być wykonywane wyłącznie przez wykwalifikowany serwis. OSTRZEŻENIE! Urządzenie może być używane wyłącznie na wolnym powietrzu! Używanie urządzenia w zamkniętych pomieszczeniach jest niebezpieczne i ZAKAZANE! OSTROŻNIE! Stosowanie urządzenia w celu różnym lub odbiegającym od jego nor-malnego przeznaczenia jest zabronione i uznawane za użytkowanie niezgodne z przeznaczeniem. Wyklucza się jakiekolwiek roszczenia wobec producenta lub / i jego pełnomocników z tytułu szkód powstałych wskutek użytkowania urządzenia niezgodnie z jego przeznaczeniem. Odpowiedzialność za szkody powstałe w czasie użytkowania urządzenia w sposób niez-godny z jego przeznaczeniem ponosi tylko i wyłącznie użytkownik.- 168 -

2. Informacje ogólne

2.1 Odpowiedzialność i gwarancja

Wszystkie informacje zawarte w niniejszej instrukcji obsługi zostały zestawione przy uwzględnieniu obowiązujących przepisów, aktualnej wiedzy konstruktorskiej i inżynierskiej oraz naszej wiedzy, a także naszych wieloletnich doświadczeń. Również tłumaczenia instrukcji obsługi zostały wykonane jak najbardziej rzetelnie. Nie możemy jednak przejąć odpowiedzialności za ewentualne błędy w tłumaczeniu. Wersją rozstrzygającą jest załączona instrukcja obsługi w języku niemieckim. W przypadku zamówienia modeli specjalnych lub opcji dodatkowych, oraz w sytuacji zastosowania najnowszych zdobyczy wiedzy technicznej, dostarczone urządzenie może różnić się od objaśnień oraz rysunków zawartych w niniejszej instrukcji obsługi. OSTROŻNIE! Przed rozpoczęciem wszelkich czynności związanych z urządzeniem, zwłaszcza przed jego uruchomieniem, należy uważnie przeczytać niniejszą instrukcję obsługi! Producent nie ponosi odpowiedzialności za szkody i usterki wynikające z: - nieprzestrzegania wskazówek dotyczących obsługi i czyszczenia; - użytkowania niezgodnego z przeznaczeniem; - wprowadzania zmian przez użytkownika; - zastosowania niedopuszczonych części zamiennych. Zastrzegamy sobie prawo do wprowadzania zmian technicznych w produkcie, służących poprawie właściwości użytkowych urządzenia oraz jego ulepszaniu.

2.2 Ochrona praw autorskich

Niniejsza instrukcja obsługi oraz zawarte w niej teksty, rysunki, zdjęcia i inne elementy podlegają ochronie prawem autorskim. Bez uzyskania pisemnej zgody producenta, zabrania się powielania treści instrukcji obsługi w jakiejkolwiek formie i w jakikolwiek sposób (także fragmentów), oraz wykorzystywania lub / i przekazywania jej zawartości osobom trzecim. Naruszenia powyższego skutkują obowiązkiem wypłaty odszkodowania. Zastrzegamy sobie prawo do dochodzenia dalszych roszczeń. WSKAZÓWKA! Dane, teksty, rysunki, zdjęcia i inne opisy zawarte w niniejszej instrukcji, podlegają ochronie prawem autorskim oraz prawem ochrony własności przemysłowej. Każde nadużycie w jej wykorzystaniu jest karalne.

2.3 Deklaracja zgodności

Urządzenie spełnia aktualnie obowiązujące normy oraz wytyczne Unii Europejskiej. Powyższe potwierdzamy w Deklaracji Zgodności WE. W razie potrzeby chętnie prześlemy Państwu odpowiednią Deklarację Zgodności.- 169 -

3. Transport, opakowanie i magazynowanie

3.1 Kontrola dostawy

Po dotarciu dostawy należy niezwłocznie sprawdzić, czy urządzenie jest kompletne i czy nie zostało uszkodzone podczas transportu. W przypadku stwierdzenia widocznych uszkodzeń transportowych, należy odmówić przyjęcia urządzenia lub dokonać przyjęcia warunkowego. Zakres szkody należy wpisać do dokumentów przewozowych / listu przewozowego spedytora. Następnie należy zgłosić reklamację. Ukryte szkody należy zgłosić bezpośrednio po ich stwierdzeniu, gdyż roszczenia odszkodowawcze można zgłaszać tylko w ramach obowiązujących terminów reklamacji.

Prosimy nie wyrzucać kartonu od urządzenia. Może on być potrzebny do przechowywania urządzenia, przy przeprowadzce lub podczas wysyłki urządzenia do naszego punktu serwisowego w razie wystąpienia ewentualnych uszkodzeń. Przed uruchomieniem urządzenia należy całkowicie usunąć z niego zewnętrzny i wewnętrzny materiał opakowaniowy. WSKAZÓWKA! Przy utylizacji opakowania należy przestrzegać przepisów obowiązujących w danym kraju. Materiały opakowaniowe nadające się do powtórnego użytku, należy wprowadzić do recyklingu. Prosimy sprawdzić, czy urządzenie oraz akcesoria są w komplecie. Jeżeli brakowałoby jakiś części, prosimy skontaktować się z naszym Działem Obsługi Klienta.

Opakowanie należy pozostawić zamknięte do momentu instalacji urządzenia, a podczas przechowywania należy stosować się do oznaczeń dotyczących sposobu ustawienia i magazynowania opakowania. Opakowane urządzenia należy przechowywać zawsze zgodnie z poniższymi warunkami: - nie składować na wolnym powietrzu, - przechowywać w suchym pomieszczeniu, chroniąc przed kurzem, - nie wystawiać na działanie agresywnych środków, - chronić przed działaniem promieni słonecznych, - unikać wstrząsów mechanicznych, - w przypadku dłuższego magazynowania (powyżej trzech miesięcy), regularnie kontrolować stan wszystkich części oraz opakowania, w razie konieczności urządzenie odświeżyć i odnowić.- 170 -

4. Parametry techniczne

4.1 Zestawienie podzespołów urządzenia

Wskaźnik stopni grzewczych

Wyłącznik pociągany stopni grzewczych

Obrotowa mufka łącząca

Środkowy stojak rurowy

Zacisk do przewodu przyłączeniowego do sieci

Przewód przyłączeniowy do sieci

Nazwa Promiennik tarasowy elektryczny 2000D I Nr art.: Moc przyłączeniowa: 2000 W / 230 V 50 Hz Stopnie grzewcze: 3 (650 W, 1300 W, 2000 W) Wymiary: szer. 550 x gł. 500 x wys. 1800 - 2100 mm Waga: 8,75 kg Długość przewodu: ok. 7 m Zastrzegamy sobie prawo dokonywania zmian technicznych!

5. Instalacja i obsługa

• Rozpakować urządzenie i usunąć materiał opakowaniowy. Sprawdzić kompletność dostawy. OSTROŻNIE! Nigdy nie usuwać z urządzenia tabliczki znamionowej i oznaczeń ostrzegawczych. Montaż OSTROŻNIE! Urządzenie podłączyć do sieci elektrycznej dopiero po jego zamontowaniu!

1. Dolny stojak rurowy

włożyć w podstawę i dokręcić 4 śrubami 4 M6x30

Na koniec umocować zacisk przy dolnym stojaku rurowym (rys. 1).

2. Skręcić dolny stojak rurowy

i średni stojak rurowy

przy pomocy 3 śrub M5x6

3. Skręcić górny stojak rurowy

ze średnim stojakiem rurowym

przy pomocy 3 śrub M5x6

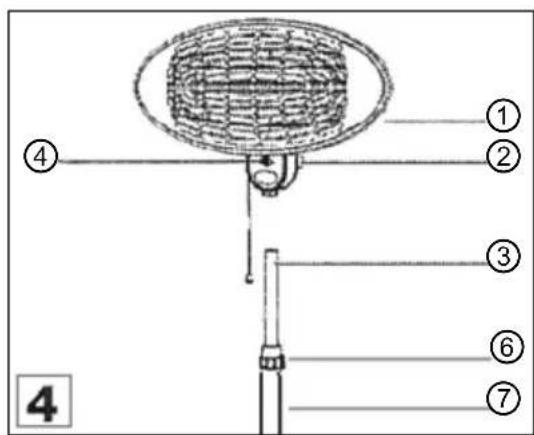

4. Umocować promiennik

do rury przedłu- żeniowej

górnego stojaka rurowego

przy pomocy śruby mocującej

, która znajduje się z tyłu za wskaźnikiem stopni grzewczych

Następnie ustawić rurę przedłużeniową

żądanej pozycji przy pomocy obrotowej mufki łączącej

• Ustawić urządzenie na płaskim, bezpiecznym miejscu, które wytrzyma ciężar urządzenia.

• Nigdy nie ustawiać urządzenia na palnym podłożu.

• Nie ustawiać urządzenia w pobliżu otwartych źródeł ognia, pieców elektrycznych, pieców grzewczych lub innych źródeł ciepła.

• Urządzenie ustawić w taki sposób, aby wtyczka była dostępna i aby nie potykać się o przewód oraz aby nikt się w niego nie zaplątał (np. bawiące się dzieci).

• Zachować minimalny odstęp 60 cm pomiędzy promiennikiem tarasowym a innymi palnymi przedmiotami. OSTRZEŻENIE! Zagrożenie pożarowe! Promiennik podczas jego pracy jest bardzo gorący! Pamiętać o tym, aby w miejscu jego ustawienia nie znajdowały się żadne palne materiały. Ze wszystkich stron musi być zachowany wystarczający odstęp.

• Nie ustawiać urządzenia w pobliżu zasłony i / lub innych palnych przedmiotów.

• Nie ustawiać urządzenia w pobliżu basenu lub stawu, w łazience lub w pobliżu kabiny prysznicowej.

• Nie używać urządzenia w zamkniętych pomieszczeniach.

• O ile jest to możliwe, nie ustawiać urządzenia w miejscu przechodzenia, aby uniknąć jego przechylenia na skutek przypadkowego dotknięcia promiennika tarasowego. WSKAZÓWKA! Urządzenie wyposażone jest w urządzenie zabezpieczające przed jego przechyleniem, które wyłącza urządzenie, kiedy promiennik tarasowy nie znajduje się w pozycji użytkowej (ustawienie pionowe) (np. kiedy urządzenie zostanie przewrócone przez silny poryw wiatru).- 174 - Podłączenie ZAGROŻENIE! Niebezpieczeństwo porażenia prądem elektrycznym! W przypadku nieprawidłowej instalacji urządzenie może powodować obrażenia! Przed instalacją należy porównać dane lokalnej sieci elektrycznej z danymi technicznymi urządzenia (patrz tabliczka znamionowa). Urządzenie podłączyć tylko przy pełnej zgodności! Urządzenie może być podłączane tylko do prawidłowo zain- stalowanych, pojedynczych gniazdek ze stykiem ochronnym.

• Obwód prądowy gniazdka elektrycznego musi mieć zabezpieczenie co najmniej 16A. Podłączanie wyłacznie bezpośrednio do gniazdka ściennego, zabrania się stosowania rozgałęźników lub gniazdek wielowejściowych.

• Promiennik tarasowy elektryczny z kwarcowymi rurami grzewczymi włączany jest przy pomocy wyłącznika pociąganego stopni grzewczych.

• Przy włączaniu urządzenia można zauważyć słabe wibracje, które zanikają po kilku sekundach.

• Przy pierwszym pociągnięciu wyłącznika pociąganego stopni grzewczych włączony zostaje 1 stopień: 650 W (normalna energia).

• Poprzez dalsze pociąganie włącza się 2 stopień: 1300 W (energia pośrednia).

• 3 stopień: 2000 W (pełna energia) włączony zostaje poprzez ponowne pociągnięcie wyłącznika pociąganego stopni grzewczych.

• Kąt nachylenia promiennika

jest regulowany (0° ~ 45°). Przed przestawieniem stopnia nachylenia (rys. 5) najpierw wyłączyć urządzenie i pozostawić je na 15 minut do ostygnięcia. OSTRZEŻENIE! Niebezpieczeństwo poparzenia! Promiennik w czasie pracy jest bardzo gorący! Nigdy nie przestawiać stopnia nachylenia podczas pracy urządzenia! ①- 175 -

• Wysokość promiennika tarasowego można regulować (1,80 do 2,10 m). W tym celu wyciągnąć rurę przedłużeniową

z górnego stojaka rurowego

, do momentu uzyskania żądanej wysokości. Następnie ustalić rurę przedłużeniową obracając w tym celu mufkę łączącą

zgodnie z ruchem wskazówek zegara.

• W celu wyłączenia urządzenia tak często pociągać za wyłącznik pociągany stopni grzewczych, aż na wskaźniku stopni grzewczych pojawi się cyfra „0“, na koniec wyłączyć urządzenie z gniazdka (wyjąc wtyczkę!).

OSTRZEŻENIE! Przed czyszczeniem odłączyć urządzenie od zasilania elektrycznego (wyciągnąć wtyczkę!) i poczekać, aż urządzenie ostygnie. Nigdy nie używać strumienia wody pod ciśnieniem do czyszczenia urządzenia! Uważać, aby do urządzenia nie dostała się woda. OSTROŻNIE! Nigdy nie należy stosować agresywnych lub szorstkich środków czyszczących. Nie stosować łatwopalnych środków czyszczących (np. benzyny lub rozcieńczalników)! Nie używać ostrych lub ostro zakończonych przedmiotów. o Regularnie czyścić urządzenie. o Po dłuższym używaniu na reflektorze może zebrać się kurz. Kurz usunąć przy pomocy pędzla. o Po użyciu urządzenia, jeżeli to konieczne, na sucho przetrzeć urządzenie z zewnątrz miękką ściereczką. o Używać wyłącznie miękkiej ściereczki i nigdy nie używać jakichkolwiek szorstkich środków czyszczących, które mogłyby porysować powierzchnię urządzenia. o Urządzenie przechowywać w suchym miejscu. Przed przechowywaniem urządzenia zwrócić uwagę na to, aby urządzenie zostało należycie wyczyszczone.- 176 -

Stare urządzenia Po zakończeniu okresu eksploatacji, stare urządzenie należy poddać utylizacji, zgodnie z obowiązującymi w danym kraju regulacjami. Zalecamy skontaktować się ze specjalistyczną firmą lub nawiązać kontakt z komórką ds. utylizacji we władzach gminy. OSTRZEŻENIE! Aby wykluczyć ewentualne nadużycia i związane z tym zagrożenia, należy przed oddaniem urządzenia do utylizacji zadbać o to, by nie dało się go ponownie uruchomić. W tym celu należy odłączyć urządzenie od zasilania i odciąć kabel zasilający. OSTROŻNIE!

Podczas utylizacji urządzenia należy postępować zgodnie z właściwymi przepisami państwowymi lub regionalnymi.
