РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ST2000 E BARTSCHER

2.1 Ответственность и гарантийные обязательства ............................................ 136

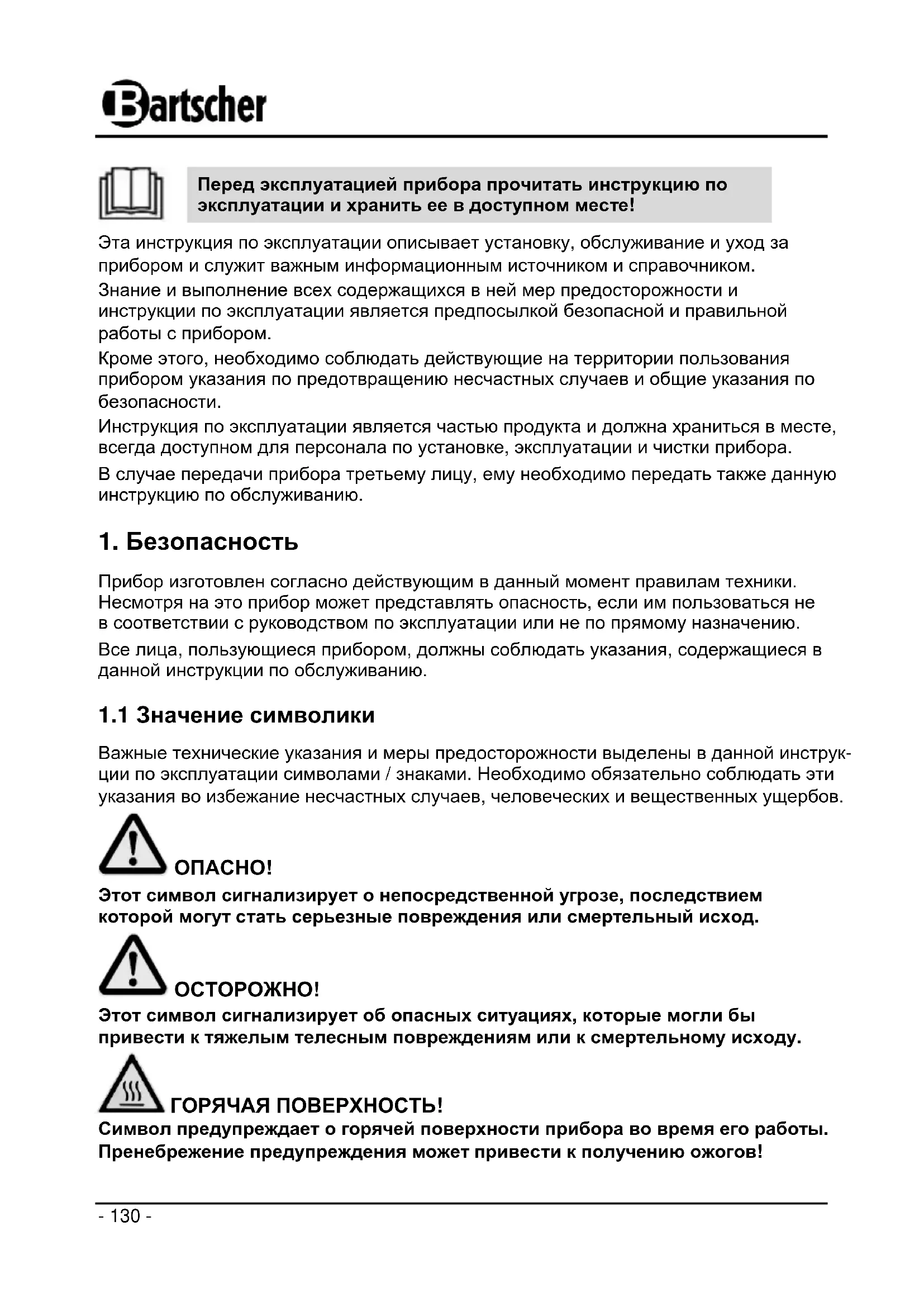

Перед эксплуатацией прибора прочитать инструкцию по эксплуатации и хранить ее в доступном месте! Эта инструкция по эксплуатации описывает установку, обслуживание и уход за прибором и служит важным информационным источником и справочником. Знание и выполнение всех содержащихся в ней мер предосторожности и инструкции по эксплуатации является предпосылкой безопасной и правильной работы с прибором. Кроме этого, необходимо соблюдать действующие на территории пользования прибором указания по предотвращению несчастных случаев и общие указания по безопасности. Инструкция по эксплуатации является частью продукта и должна храниться в месте, всегда доступном для персонала по установке, эксплуатации и чистки прибора. В случае передачи прибора третьему лицу, ему необходимо передать также данную инструкцию по обслуживанию.

Прибор изготовлен согласно действующим в данный момент правилам техники. Несмотря на это прибор может представлять опасность, если им пользоваться не в соответствии с руководством по эксплуатации или не по прямому назначению. Все лица, пользующиеся прибором, должны соблюдать указания, содержащиеся в данной инструкции по обслуживанию.

1.1 Значение символики

Важные технические указания и меры предосторожности выделены в данной инструк- ции по эксплуатации символами / знаками. Необходимо обязательно соблюдать эти указания во избежание несчастных случаев, человеческих и вещественных ущербов.

Этот символ сигнализирует о непосредственной угрозе, последствием которой могут стать серьезные повреждения или смертельный исход.

Этот символ сигнализирует об опасных ситуациях, которые могли бы привести к тяжелым телесным повреждениям или к смертельному исходу. ГОРЯЧАЯ ПОВЕРХНОСТЬ! Символ предупреждает о горячей поверхности прибора во время его работы. Пренебрежение предупреждения может привести к получению ожогов!- 131 -

Этот символ сигнализирует о возможных опасных ситуациях, которые могли бы привести к легким телесным повреждениям или травмам, дефектному действию и/или поломке прибора.

Этот символ выделяет советы и информацию, которые следует соблюдать для обеспечения эффективного и безаварийного обслуживания прибора.

1.2 Меры предосторожности

Этот прибор не предназначен для пользования лицами (включая детей) с ограниченными физическими, сенсор- ными, интеллектуальными способностями, недостаточным опытом и знаниями о приборе, если они не находятся под контролем лица, отвечающего за их безопасность, или не получили от него соответствующие указания по использованию прибора.

Не оставлять детей во время работы прибора без присмотра, чтобы исключить возможность игры детей с прибором.

Во время эксплуатации прибора никогда не оставлять его без присмотра.

Не эксплуатировать прибор с использованием программиру- емого выключателя, таймера или автоматических переключающих устройств.

Прибор может быть взят в эксплуатацию лишь в безукоризненном и безопасном для работы состоянии.

Сделать невозможным доступ детей к упаковочным материалам, таким как полиэтиленовые пакеты или пенополистироловые элементы. Опасность удушения!

Работы по уходу и ремонту должны проводиться только квалифицированными специалистами при использовании оригинальных запасных частей и принадлежностей. Никогда не пытайтесь сами привести прибор в исправное состояние.- 132 -

Не использовать принадлежности или запасные части, которые не были одобрены изготовителем. Они могут представлять опасность для потребителя или причинить вред прибору или ущерб человеку, к тому же теряется право на удовлетворение гарантии.

Во избежание повреждений и для обеспечения оптимальной производительности недозволительно предпринимать как изменений прибора, так и перестроек, если они чётко не дозволены изготовителем. ОПАСНО! Опасность поражения электрическим током! Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.

Не допускать контакта провода питания с источниками тепла и острыми краями. Провод питания не должен свисать со стола или другого основания. Следите за тем, чтобы никто не мог наступать на провод или спотыкаться об него.

Провод питания не может подвергаться изгибам, запутыва- нию, и должен всегда находиться в разложенном состоянии. Никогда не устанавливать прибор или другие предметы на проводе питания.

Провод питания не прокладывать на ковровых покрытиях или других легко воспламеняющихся материалах. Не накры- вать провод питания. Провод питания не должен находиться в зоне работы и погружаться в воду или другие жидкости.

Провод питания регулярно проверять на предмет повреждений. Не использовать прибор с поврежденным проводом питания. Если провод поврежден, во избежание опасности, его замену следует поручить персоналу сервисного обслуживания или электрику.

Провод питания всегда отсоединять от розетки с помощью

Никогда не перемещать, не передвигать и не поднимать прибор с помощью провода питания.- 133 -

Никогда не обматывать провод вокруг обогревателя.

Ни в коем случае не открывать корпус прибора. В случае нарушения электрических присоединений или модификаций электрической или механической конструкции, появится угроза поражения электрическим током.

Не вставлять посторонние предметы в отверстия прибора! Это может привести к поражению током и повреждению

Прибор не подвергать вибрации или другим сотрясениям.

Не смотря на то, что инфракрасный обогреватель предохранен от попадания брызг воды, им не следует пользоваться во время дождя.

Никогда не погружать прибор, провод питания и вилку в воду или другие жидкости.

Не применять никакие едкие чистящие вещества и следить за тем, чтобы вода не попала в прибор.

Никогда не обслуживать прибор влажными руками или стоя на мокром основании.

Вынуть вилку из гнезда, - если прибор не используется. - если во время эксплуатации появятся помехи, - перед очисткой прибора. ГОРЯЧАЯ ПОВЕРХНОСТЬ! Опасность получения ожогов! Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.

Во время работы корпус и защитные ламели инфракрасного обогревателя сильно нагреваются. Не следует прикасаться к этим элементам во время работы прибора.

Также после выключения прибор еще некоторое время остается горячим, перед началом очистки, перемещением или перестановкой его в другое место следует подождать, пока прибор остынет.- 134 -

Никогда не перемещать прибор во время работы.

Не допускать, чтобы дети и животные находились вблизи обогревателя. Дети никогда не должны обслуживать прибор. ПРЕДОСТЕРЕЖЕНИЕ! Опасность пожара или взрыва! Во избежание последствий угрозы следует соблюдать указанные ниже рекомендации по безопасности.

Не пользоваться прибором вблизи резервуаров с газом, бензином, красками, спиртом, алкоголем или легко воспламеняющихся предметов. Высокая температура может привести к их испарению, и в результате контакта с источниками возгорания может произойти дефлаграция. Вследствие этого могут иметь место телесные повреждения и имущественный ущерб.

Электрический инфракрасный обогреватель предназначен исключительно для эксплуатации в домашних условиях. Никогда не использовать прибор в оранжереях, зданиях для животных или подобных объектах, т.к. чаще всего там находятся легко воспламеняющиеся предметы или есть много пыли, которая также может являться угрозой.

Никогда не сушить на приборе части гардероба, полотенца или подобные предметы. Опасность перегрева и пожара!

В случае пожара, перед началом соответствующих действий, направленных на ликвидацию огня, следует вынуть вилку из розетки. Обеспечить достаточное поступление свежего

Внимание: Никогда не гасить огонь водой, если вилка подключена к розетке. Опасность поражения электрическим током!- 135 -

1.3 Использование по назначению

Безопасность эксплуатации прибора гарантирована только в случае соответству- ющего назначению применения, в соответствии с данными в инструкции по обслуживанию. Все технические действия, в том числе монтаж и техобслуживание, могут осуществляться исключительно квалифицированным персоналом.

Прибор может использоваться только на открытом воздухе! Использование прибора в закрытых помещениях опасно и ЗАПРЕЩЕНО!

Любое отклонение от пользования по прямому назначению и / или другое использование прибора запрещено и является пользованием несоответственно прямому назначению. Претензии любого рода к изготовителю и / или его представителю по поводу нанесённого ущерба в результате пользования прибором не по назначению

За весь ущерб при пользовании прибором не по назначению отвечает сам потребитель.- 136 -

2.1 Ответственность и гарантийные обязательства

Все сведения и указания в этой инструкции по эксплуатации были составлены с учётом действующих предписаний, актуального уровня инженерно-технических исследований, а также нашего многолетнего опыта и знаний. Переводы инструкции по эксплуатации также сделаны на уровне лучших знаний. Однако ответственность за ошибки в переводе мы на себя взять не можем. Основой служит приложенная немецкая версия инструкции по эксплуатации. Действительный объём поставок может отклоняться при спецзаказах, предъявле- нии дополнительных заказных условий поставок или по причине новейших технических изменений, отличающихся от описанных здесь объяснений и чертёжных изображений.

Перед началом каких-либо действий с прибором, особенно перед его включением, внимательно прочитайте инструкцию по обслуживанию! Производитель не несет ответственность за повреждения и вред, возникший вследствие: - несоблюдения указаний на тему обслуживания и очистки; - использования не по назначению; - введения изменений пользователем; - применения несоответствующих запчастей. Мы оставляем за собой право на технические изменения продукта в рамках улучшения качеств использования и дальнейшего исследования.

2.2 Защита авторских прав

Инструкция по эксплуатации и содержащиеся в ней тексты, чертежи и прочие изображения защищены авторскими правами. Размножения любого вида и в любой форме – даже частично – а также использование и/или передача содержания запрещены без письменного согласия изготовителя. Нарушение ведёт за собой последствие возмещения убытков. Мы оставляем за собой право на предъявление дальнейших претензий.

Содержание, тексты и прочие изображения защищены авторскими правами и находятся под защитой других прав защиты производства. Каждое злоупотребление наказуемо.

2.3 Декларация о нормативном соответствии

Прибор соответствует действующим нормам и директивам ЕС. Это подтверждается нами в Заявлении о соответствии ЕС. При необходимости мы с удовольствием вышлем Вам Заявление о соответствии.- 137 -

3. Транспортировка, упаковка и хранение

3.1 Транспортная инспекция

Полученный груз незамедлительно проверить на комплектность и на транспортный ущерб. При внешне опознаваемом транспортном ущербе груз не принимать или принять с оговоркой. Размер ущерба указать в транспортных документах / накладной/ перевозчика. Подать рекламацию. Скрытый ущерб рекламировать сразу после обнаружения, так как заявку на возмещение ущерба можно подать лишь в пределах действующих рекламационных сроков.

Не выбрасывайте упаковочный картон вашего прибора. Он может Вам понадобиться для хранения, при переезде или если Вы в случае возможных повреждений будете высылать прибор в нашу сервисную службу. Полностью освободите прибор перед вводом в строй от внешнего и внутреннего упаковочного материала.

Если Вы намереваетесь выкинуть упаковочный материал, соблюдайте предписания, действующие в Вашей стране. Подвозите вторично перерабатываемый упаковочный материал к месту сбора материалов вторичной переработки. Проверьте, полностью ли укомплектован прибор и запасные принадлежности. В случае недостачи каких-либо частей свяжитесь с нашей службой Сервиса.

Приборы держать до установки в не распакованном виде, соблюдая нанесённые на внешней стороне маркировки по установке и хранению. Упаковки хранить исключительно при следующих условиях: - не держать под открытым небом; - хранить в сухом и свободном от пыли месте; - не подвергать воздействию агрессивных веществ; - предохранять от воздействия солнечных лучей; - избегать механических сотрясений; - при длительном хранении (более 3 месяцев) регулярно контролировать общее состояние всех частей и упаковки, в случае необходимости освежить или обновить.- 138 -

4. Технические данные

4.1 Описание частей прибора

Удлинительная трубка

Указатель уровней обогрева

Натяжной переключатель уровней обогрева

Вращающаяся соединительная муфта

Верхняя вертикальная трубка

Средняя вертикальная трубка

Нижняя вертикальная трубка

Зажим для провода подсоединения к сети

Провод подключения к сети

4.2 Технические характеристики

Инфракрасный обогреватель

Присоединенная мощность: 2000 Вт / 230 В 50 Гц Уровни обогрева: 3 (650 Вт, 1300 Вт, 2000 Вт) Размеры: шир. 550 x гл. 500 x выс. 1800 - 2100 мм Вес: 8,75 кг Длина провода: ок. 7 м Технические изменения возможны!

5. Инсталляция и обслуживание

• Распаковать прибор и удалить упаковочный материал. Проверить поставку на предмет комплектности.

Никогда не удалять с прибора заводскую табличку и предупредительные

Прибор можно подключить к сети электропитания только после его

1. Нижнюю вертикальную трубку

и докрутить с помощью 4 болтов M6x30 . В завершение прикрепить зажим при нижней вертикальной трубке (рис. 1).

2. Собрать вместе нижнюю

Собрать вместе верхнюю вертикальную

и среднюю вертикальную

с помощью 3 болтов M5x6

4. Прикрепить инфракрасный излучатель

к удлинительной трубке

верти-кальной трубке

и установить инфракрасный излучатель

, который находится в задней части за указателем уровней

. Далее установить удлини- тельную трубку

в требуемом положе- нии с помощью вращающейся соедини- тельной муфты

• Установить прибор на плоском, безопасном основании, которое выдержит тяжесть прибора.

• Никогда не устанавливать прибор на легковоспламеняющемся основании.

• Никогда не устанавливать прибор вблизи открытого источника огня, электрического нагревателя, печи или других источников тепла.

• Прибор следует установить таким образом, чтобы вилка была легкодоступна, и чтобы провод не был препятствием при передвижении людей (например, бегающих детей).

• Соблюдать минимальное расстояние 60 см между террасным обогревателем и другими горючими предметами. ОСТОРОЖНО! Опасность возникновения пожара! Во время работы обогреватель сильно нагревается! Следует помнить о том, чтобы в месте его установки не находились никакие горючие материалы. Со всех сторон должно быть соблюдено соответствующее расстояние.

• Не устанавливать прибор вблизи штор, занавесок и/или других легковоспламе- няющихся предметов.

• Не устанавливать прибор вблизи бассейнов или ставков, в ванных комнатах или вблизи душевых кабин.

• Не использовать прибор в закрытых помещениях.

• Если есть возможность, не устанавливать прибор в проходах, во избежание его наклона в результате случайного прикосновения к горячей поверхности обогревателя для террас.

Прибор оснащен элементом, предохраняющим его от нежелательного наклона, который выключает прибор, если обогреватель для террас не находится в эксплуатационном положении (вертикальное положение) (например, когда прибор перевернется в результате сильного порыва ветра).- 142 - Подключение ОПАСНО! Опасность поражения электрическим

В случае неправильной установки прибор может стать причиной получения травм! Перед установкой прибора следует сравнить параметры локальной электрической сети с техническими данными прибора (см. номинальный щиток). Прибор подключать только в случае полного соответствия параметров! Прибор может быть подключен только к правильно уста- новленным, одиночным розеткам с защитным контактом.

• Контур электрического гнезда должен иметь защиту как минимум 16A. Подключение следует выполнить только непосредственно к настенному гнезду, запрещается применение разветвителей или розеток с несколькими входами.

• Инфракрасный обогреватель для террас с кварцевыми трубками обогрева включается с помощью натяжного переключателя уровней обогрева.

• При включении прибора можно заметить слабые вибрации, которые исчезнут по истечении нескольких секунд.

• При первом потягивании натяжного переключателя уровней обогрева активируется 1 уровень: 650 Вт (нормальная энергия).

• В результате следующего потягивания включается 2 уровень: 1300 Вт (средняя энергия).
• 3 уровень: 2000 Вт (полная энергия) включается путем повторного потягивания натяжного переключателя уровней обогрева.

• Угол наклона обогревателя

регулируется в диапазоне 0° ~ 45°. Перед тем, как будет изменен уровень наклона (рис. 5), следует выключить прибор и оставить его остывать на 15 минут.

ОСТОРОЖНО! Опасность получения ожогов! Во время работы обогреватель сильно нагревается! Никогда не изменять угол наклона во время работы

• Высоту обогревателя для террас можно регулировать (1,80 до 2,10 м). Для этого следует вытянуть удлинительную трубку

из верхней вертикальной трубки

до момента получения требуемой высоты. Далее зафиксировать удлинительную трубку, поворачивая вращающуюся соединительную муфту

• Для того чтобы выключить прибор следует так часто потягивать за натяжной переключатель уровней обогрева, пока на указателе не появится цифра „0“, в завершение выключить прибор из гнезда (вынуть вилку!).

Перед очисткой отсоединить прибор от источника электропитания (вынуть вилку!) и подождать, пока он

Никогда не использовать для очистки прибора струю воды под давлением! Следить за тем, чтобы в прибор не попадала вода.

Никогда не следует применять агрессивные и жесткие чистящие средства. Не пользоваться легко воспламеняющимися чистящими средствами (например, бензин или растворители)! Не использовать острых или заостренных предметов. o Прибор следует регулярно очищать. o После более длительного использования на рефлекторе может собраться пыль. Пыль следует удалить с помощью кисточки. o После использования прибора, если это необходимо, насухо протереть прибор снаружи мягкой салфеткой. o Пользоваться исключительно мягкими салфетками и никогда не использовать острых чистящих средств, которые могли бы поцарапать поверхность. o Прибор хранить в сухом месте. Перед хранением прибора обратить внимание на то, чтобы прибор был соответствующим образом очищен.- 144 -

Старые приборы Отслуживший прибор нужно по истечении продолжительности службы сдать в утиль согласно национальным предписаниям утилизации. Рекомендуется вступить в контакт с одной из фирм, занимающейся утилизацией или связаться с отделом по утилизации Вашей коммуны.

Для исключения нарушения и связанными с этим опасностями, приведите прибор перед утилизацией в непригодное состояние. Для этого прибор отключить от сети и удалить сетевой кабель от прибора.

При утилизации прибора придерживайтесь к действующим в Вашей стране и в Вашей коммуне предписаниям.
