Ürün tipi	Ankastre davlumbazlı gazlı ocak
Marka	Elica
Model	NikolaTesla FLAME
Brülörler	1 Dual brülör, 1 hızlı brülör, 2 yarı hızlı brülör
Brülör gücü	Dual: 2,7 kW (dış) + 0,8 kW (merkez); Hızlı: 3 kW; Yarı hızlı: 1,75 kW
Gaz beslemesi	Doğalgaz (G20, G25.3) veya LPG (G30) (verilen enjektörlere göre)
Elektrik beslemesi	220-240 V, 50/60 Hz, topraklama zorunlu
Ankastre davlumbaz	5 emiş hızı (2 boost dahil), zamanlayıcı, filtre doygunluk göstergesi
Boyutlar (G x D x Y)	Ankastre: 560 x 490 mm (tahmini)
Ağırlık	Yaklaşık 15 kg (tahmini)
Malzeme	Seramik cam, paslanmaz çelik
Kurulum tipi	Ankastre (sınıf 3), tezgaha kesilerek montaj
Yağ filtresi	Metalik, bulaşık makinesinde yıkanabilir (aylık)
Aktif karbon filtre	Pileli, yıkanamaz, göstergeye göre değiştirilir
Güvenlik fonksiyonları	Alev söndürme koruması (termokupl), çocuk kilidi, otomatik kapanma
Temizlik	Yumuşak bez ve nötr deterjan, aşındırıcı ürünlerden kaçının
Yedek parçalar	Enjektörler, filtreler, düğmeler, ızgaralar (üreticiden temin edilebilir)
Genel bilgiler	Sadece ev kullanımı, yemek pişirme, duman emme

Sık sorulan sorular - NikolaTesla FLAME ELICA

Bir brülör nasıl yakılır?

İlgili düğmeye basın ve saat yönünün tersine maksimum konuma kadar çevirin. Kıvılcım brülörü yakar. Ateşlemeden sonra güvenlik cihazını (termokupl) etkinleştirmek için 3-5 saniye basılı tutun.

Brülör yanmazsa ne yapmalı?

Gazın açık olduğundan ve brülör deliklerinin tıkalı olmadığından emin olun. Elektrik kesintisi durumunda, bir alevle manuel olarak yakın. Sorun devam ederse teknik servis ile iletişime geçin.

Ocak başka bir gaz türüne nasıl uyarlanır?

Brülörlerin enjektörlerini (memelerini) yeni gaza uygun olanlarla değiştirin. Güç tablosuna bakın ve 7 mm lokma anahtarı kullanın. Değişiklikten sonra minimum ayarını yapın ve kalibrasyon etiketini değiştirin.

Davlumbaz nasıl kullanılır?

Davlumbaz düğmesini saat yönünde çevirerek hızı artırın (1-5). 4 ve 5. hızlar zaman ayarlı boost'tur (30 dk ve 7 dk). Zamanlayıcıyı etkinleştirmek için düğmeye 2 saniye basın: hıza bağlı olarak 15, 10 veya 5 dakika sonra otomatik kapanma.

Filtreler nasıl temizlenir?

Metalik yağ filtresi ayda bir elde veya bulaşık makinesinde (hassas program) yıkanır. Aktif karbon filtre temizlenmez; doygunluk göstergesi yanıp söndüğünde değiştirilmelidir.

Göstergelerin yanıp sönmesi ne anlama gelir?

L2+L3 yanıp sönüyorsa: yağ filtresi temizlenmelidir. L1+L4 yanıp sönüyorsa: karbon filtre değiştirilmelidir. Bakımdan sonra sıfırlamak için davlumbaz düğmesine 4 saniye basın.

Brülörün minimum ayarı nasıl yapılır?

Musluğu minimum konumuna getirin, düğmeyi çıkarın ve ayar vidasını (bir tornavida ile) küçük, sabit bir alev elde edene kadar çevirin. LPG için vidayı sonuna kadar sıkın. Ayar sonrası tekrar kurşunlayın.

Hangi tür tencereler kullanılmalı?

Düz tabanlı, brülör çapına uygun tencereler kullanın (kenarı aşmamalı). Dual brülör için bölgelere dikkat edin. Dengesiz veya deforme olmuş kaplardan kaçının.

Cihaz çocuklar tarafından kullanılabilir mi?

8 yaşından küçük çocuklar yaklaşmamalıdır. 8 yaşından büyük çocuklar ve kısıtlı yeteneklere sahip kişiler, güvenlik talimatlarını aldıktan sonra gözetim altında kullanabilir.

Ocak tezgaha nasıl monte edilir?

Belirtilen ölçülerde bir açıklık kesin, sızdırmazlık contası kullanın ve verilen kelepçelerle sabitleyin. Elektrik ve gaz tesisatı kalifiye bir profesyonel tarafından yapılmalıdır.

KULLANIM KILAVUZU NikolaTesla FLAME ELICA

TR Montaj ve kullanı m talimatlar.

AR

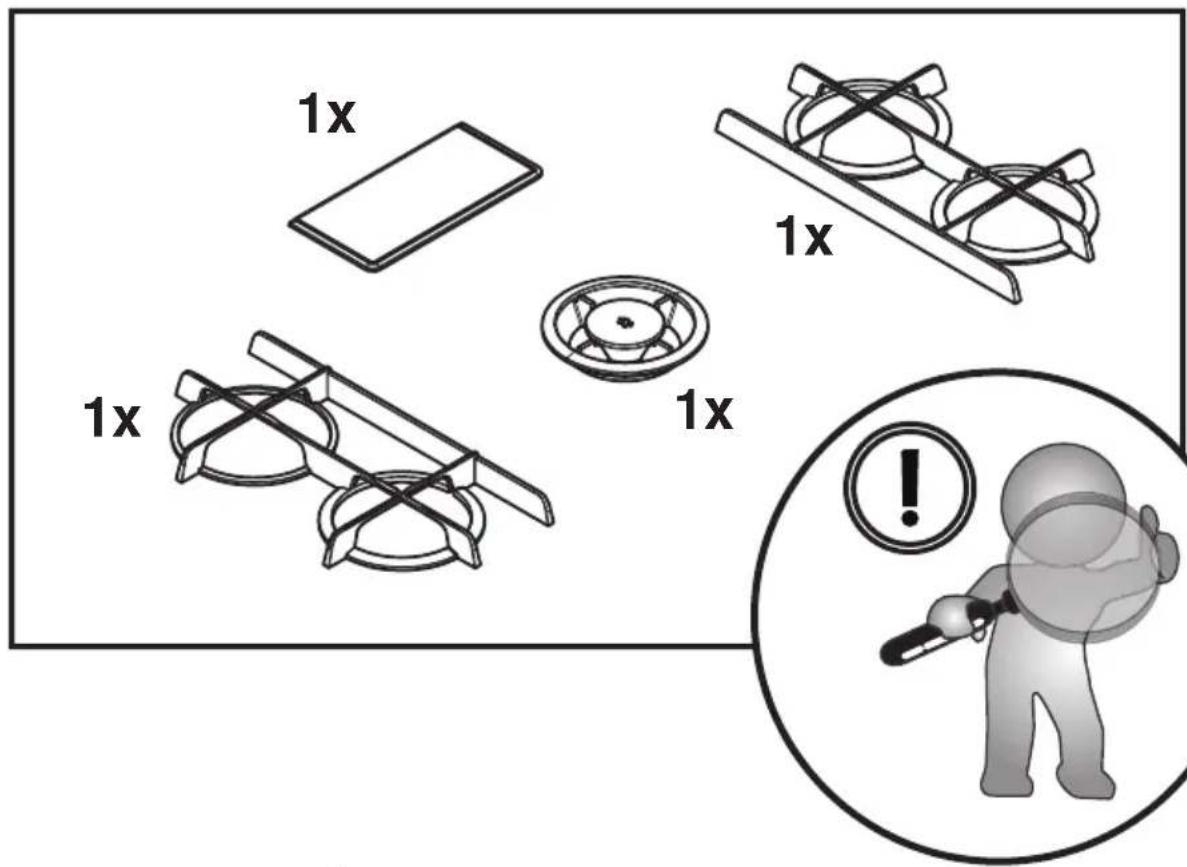

2x

1x

6x

6x

6x

1x

4x

1x

1x

1x

1x

2x

1x

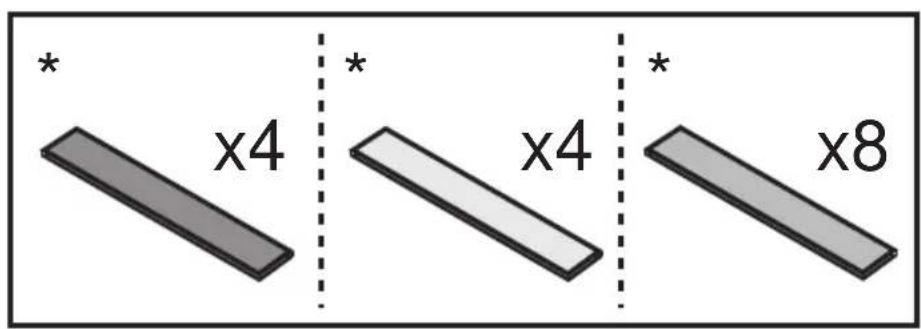

$$ x 8 * $$

$$ \begin{array}{c} x 4 * \ \triangleright \end{array} $$

$$ \begin{array}{c} x 4 \star \ \triangleright \end{array} $$

1x

2x

1x

1x

*

inst.A

2a.1

inst.A

2a.2

220V-240V ~ 50Hz

4

inst.B

7a.2

7a.2

7a.3

3

(4)

(5)

6

7
！

1
2
3
4
5
6
7

(5)

www.elica.com www.shop.elica.com

www.elica.com www.shop.elica.com

KIT0121007
227x94 - 0146mm

KIT0120996
0150x500mm

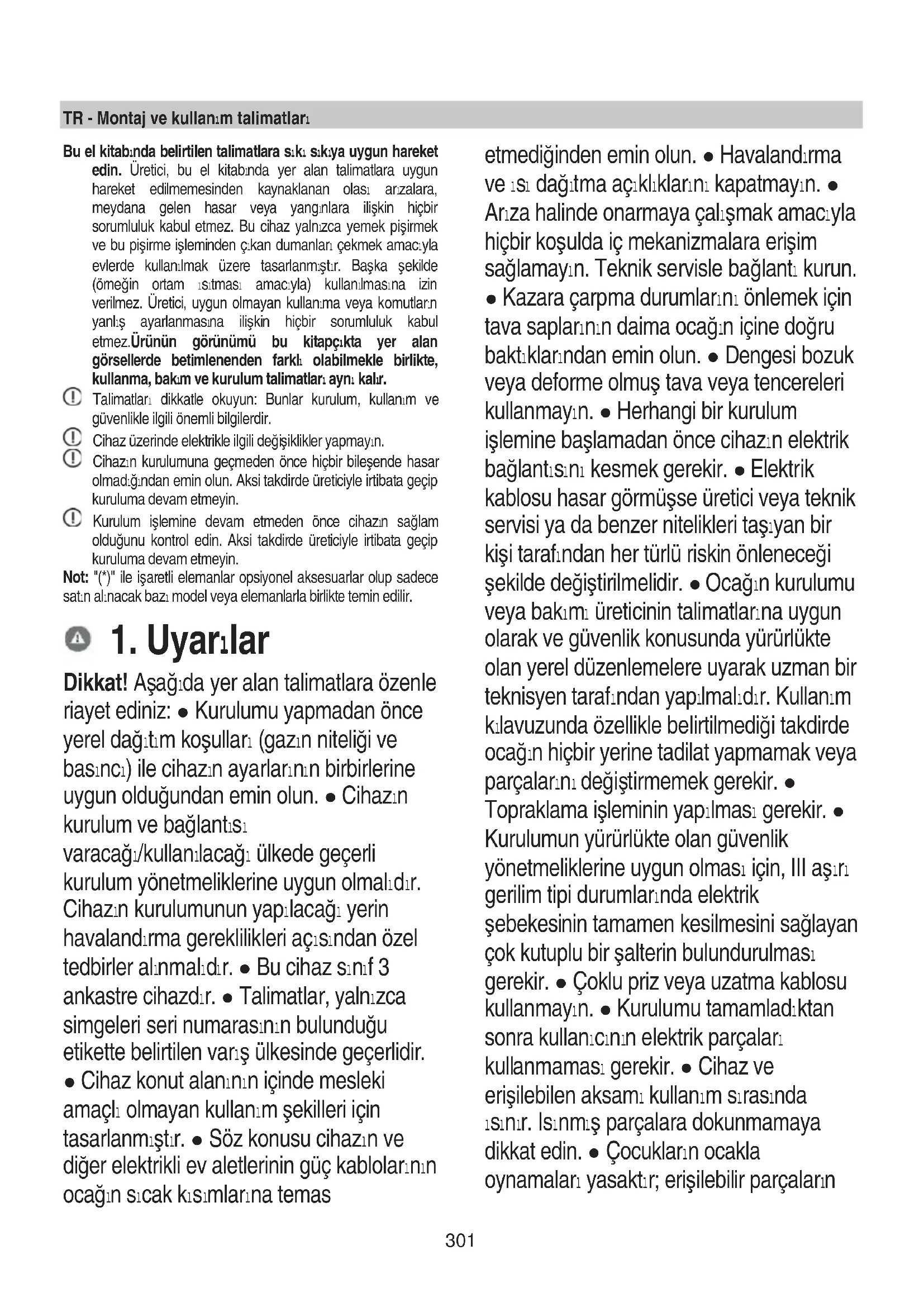

TR - Montaj ve kullanım talimatlar:

Bu el kitab.nda belirtilen talimatlara ski:skya uygun hareket edin. Uretici, bu el kitabnda yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olas: anzalara, meydana gelen hasar veya yangnlara iliskin hiqbir sorumluk kabul etmez. Bu cihaz yalinzca yemek pisirmek ve bu pisirme isleminden qkan dumanlan cekmek amacyla evlerde kullanlmak uzere tasaranmistur. Baska sekilde (ornegin ortam ismasi amacyla) kullanmasina izin verilmez. Uretici, uygun olmayan kullanma veya komutlarn yanis ayarlanmasna iliskin hiqbir sorumluk kabul etmez.Urunun gorunumu bu kitapc.kta yer alan gorsellerde betimlenenden farkl olabilmekle birlikte, kullanma, bakm ve kurulum talimatlar ayn kalr.

① Talimatlar1 dikkatle okuyun: Bunlar kurulum, kullan.m ve güvenlikle ilgili onemli bilgilerdir.
Cihaz uzerinde elektrikle ilgil degisiklikler yapmayn.

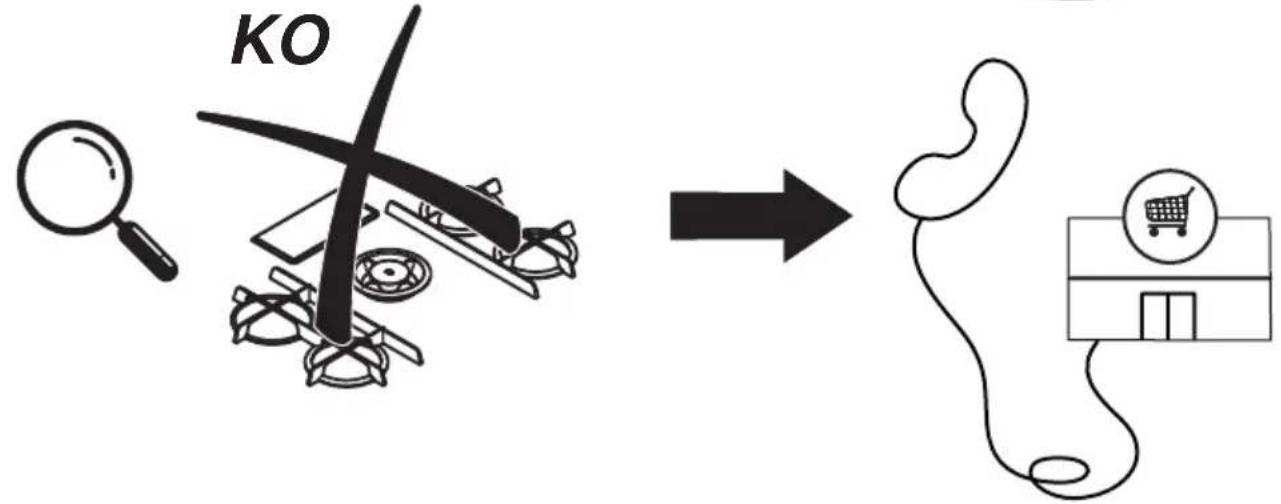

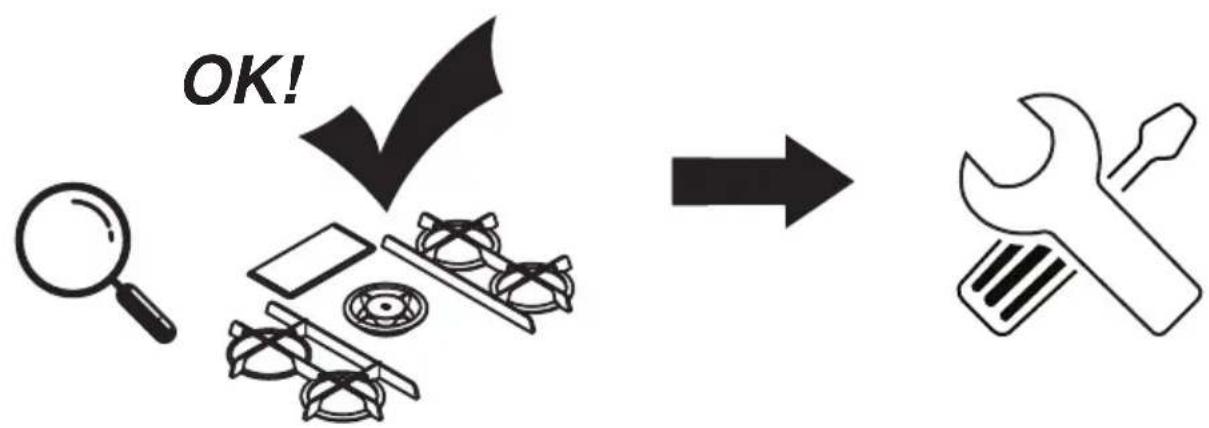

Cihaz:n kurulumuna gezmeden once hiçbir bileşende hasar olmad.gndan emin olun. Aksi takdirde üreticiyle irtibataGPCi kuruluma devam etmeyin.
① Kurulum islemine devam etmeden once cihazin saglam oldugunu kontrol edin. Aksi takdirde ureticyle irtibataGPC kuruluma devam etmeyin.

Not: (^*) ile isareletle elemanlar opsiyonel aksesuarlar olup sadece satn alinacak baz model veya elemanlaria birlikte temin edilir.

1. Uyarilar

Dikkat! Asagda yer alan talimatlara ozenleriayet ediniz: Kurulumu yapmadan onceyerel dagtm kosullar (gazn niteliigi vebasinc) ile cihazn ayarlarinn birbirlerineuygun oldugundan emin olun. Cihazn kurulum ve baglant:s

varacağ/kullanılacag ülke de gelerli kurulum)yonetmeliklerine uygun olmaldir. Cihazn kurulumunun yaplacay erin havalandirma gereklilikleri açındanözelTedbirler alnmaldir. Bu cihaz sinf 3 ankastre cihazdir. Talimatlar,yalnza simgeleri seri numarasin n bulundugu etikette belirtilen varı ülkeinde gelerlidir.

• Cihaz konut alanı nıncinde mesleki amaç olmayan kullanı sekilleri yüz tasarlanı stür. - Soz konusu cihazın ve Dennis elektrikleri ev aletlerininGPC kaboları nı nocaçın sıcak kımları na temas

etmediginden emin olun. Havalandrma ve 1s1 dagitmama açiklklarni kapatmayn. Arza halinde onarmaya calismak amacyla hiçbir kosulda ic mekanizmalaria erisim saglamayn. Teknik servisle baglant kurun. Kazara carpma durumlarn1 onlemek icintava saplarn n daima ocagin icineogrubaktklarndan emin olun. Dengesi bozuk veya deforme olmuş tava veya tencereleri kullanmayn. Herhangi bir kurulum islemine baslamadan once cihazin elektrik baglant sln1 kesmek gerekir. Elektrik kablosu hasar gormusse uretici veya teknik servisi ya da benzer nitelikleri tasyan bir kisi tarafndan her turlu riskin onlenecesti sekilde degistirilmelidir. Ocagn kurulumu veya bakm ureticin talimatlanna uygun olarak ve guvenlik konusunda yururlukte alan yerel duzenlemelere uyarak uzman bir tekniysen tarafndan yaplmal:d.r. Kullanm kulavuzunda Özellikle belirtmedigi takdirde ocagn hiçbir yerine tadilat yapmamak veya parcalar.n degiistirmemek gerekir. Topraklama isleminin yaplmas1 gerekir. Kurulumun yururlukte alan guvenlik yonetmeliklerine uygun olmas: icin, lll asr1 gerilim tipi durumlnda elektrik sebekesinin tamamen kesilmesini saglayan cok kutuplu bir salterin bulundurulmas1 gerekir. Coklu pris veya uzatma kablosu kullanmayn. Kurulumu tamamladktan sonra kullancnn elektrik parcalan kullanmamas1 gerekir. Cihaz ve erisilebilen aksam kullan m srasnda sinnr. Isnm parcalara dokumamaya dokkat edin. Cocuklarn ocakla oynamalar yasaktr; erisilebilar parcalar

kullanı m sirasında isnabilecegi icin Çocukları n ocaktan uzak bir yerde kalmaları ve gozetim altında tutulmaları gerekir. • Kullanı esnasında ve sonrasında ocagın sıçak kılımları na dokumamak gerekir. • Oçagın:tüm elemanları soğumadan bez veya Dennis yanı malzeme ile temas etirmemek gerekir. • Oçagın üstune veya yakınları yanı malzeme koymayı. • Fazla isnan yalık kolayca yanabilir. Yaq acından zengin yiyecekleri pişirirken özellikle dikkat edin. • Yüzeynde çatlak oldugu takdirde elektrik carpma tehlikesini onlemek icin oçagı kapatı. • Ocak dş zamanlayı ile veya ayrı bir uzaktan komutlu system ile calşmak icin uygün degildir. • Ocak daima gozetim altında kullanı maldir. • Eleveri HiÇBIR ZAMAN suyla söndürmeye calşmayı. Aksine, oçagı derhal kapatı alevleri bogmak icin bir kapak veya ortu kullanarak söndürün. Yangı n tehlükesi: Pişirme yüzylerinin üzerine eşya koymayı. • Buharl temizleyici kullanmayı. • Modeli elektrik sebekesine baglamadan once: Gerilim ve Güç değerlerin insebekenin değerlerine karsıl k geldiginden ve baglant prizinin uygun olduğundan emin olmak icin bilgi plakasın kontrl edin (cihazın alt kılımda bulunur). Şüpheye duşerseniz, ehil bir elektrik tekniyeniyle baglant kurun. Önmli: • Kullanıktan sonra kumanda cihazları kullanarak oçagı kapatı. • Sıvları tasması n onlemek icin 1s1 beslemesini azaltı. • Oçagı 1sıtmabölümlerin inüzerinde boş tencere vya tava brikmayı. • Pişirme islemini tamamladı niza ilgili bolgeyi kapatı. • Boş tava veya tencereleri calırl haldeki

sisma elemanlannn uzerinde brakmayn. Ocaq n kenarlar ndan d sari tankaplan kullanmayn. DIKKAT! Cam ocaq n krlmasi halinde: 1) Tum brulorleri derhal kapatn, cihaz guc beslemesinden izole edin. 2) Cihaz n yuzeyine dokunmayn. 3) Cihaz kullanmayn. DIKKAT! Gaz ocaq n n kullanlmasi cihaz n kurulu oldugu ortamda 1s1, nem ve yanma urunlerinin aigga cikmasina neden olur. Icinde bulundugu yerin ozellikle cihaz kullanirken iyice havalandrldgndan emin olun. Havalandrma aclklklarin onleri aik halde tutun veya mekanik bir havalandrma cihaz kurun. Cihaz n uzun sureli ve yogun sekilde kullanlmasi ek havalandrma yapilmasin: (ornegin bir pencerenin aqlmasin) veya daha verimli bir havalandrma uygulamasin (ornegin, varsa mekanik havalandrma seviyesinin artrlmasin.) gerektirebilir. DIKKAT! Bu cihaz yalinzca yemek piisirmek amacyla evlerde kullanlmak üzere tasarlanmistr. Baska sekilde (ornegin ortam 1stmas1 amacyla) kullanlmasina izin verilmez. Oncesinde azmadan yiyecek iceren metal kutu veya tenekeleri kasinlikle 1stmayn: patlama meydana gelebilir! Kaplarogrudan ocagn uzerine ve 1stma bolumlerinin ortasina yerleştililmelidir. Tencere ve ocakarasinda kasinlikle baska nesne olmamaldr. Cihazn kullanlmasi icinde kurulu oldugu ortamda 1s1 ve nen aigga cikmasina neden olur. Mufagin yetleri duzye de havalandrldgndan emin olun; havalandrrma acklkllnnyururlukteki yasalarda sart kosuldugu gibi aik tutun. Cihazn uzun sureli kullanlmasi omegin bir pencere açmak gibi ek havalandrma

yapImas:n gerektirebilir. 15 saniye sonra brulor yanmadysa, bulundugunuz yerin kapisn aqn ve yeniden denemeden once en az bir dakika bekleyin. Emniyet sistemi bulunmayan ocaklarda brulorlerden birinin alevinin sonmesi halinde ilgili musluugu kapatn ve bir dakika gezmeden yeniden yakmaya calismayn. Pisirme islemi tamamlandgnda hattn ve/veya tupun ana musluugunu da kapatmak iyibir kuraldr. Herhangi bir temizlik veya bakimislemi yapmadan once urunun fisini cekerek veya konutun ana salterini kapatarak elektrik sebekesiyle olan baglantsn kesin. Tum kurulum ve bakimislelereinde is eldiveni kullan. Bu cihaz 8 yaanda nan buyuk tocuklar ile fiziksel, duyusal veya zihinsel kapasitesidusuk veya deneyimden ve gerekli bilgiden yoksun kisiilce yalnzca gozetim altndayken veya cihazin guvenli kullan mna iliskin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamar saglandiktan sonra kullanlabilir. Cihazla oynamadiklanndan emin olmak icin tocuklar kontrl altnda tutulmaldr. Temizlik ve bakimisleleri tocuklar tarafndan gozetimsiz olarak yaplmamaldir. 8 yaain altindaki tocuklar cihazdan uzak tutulmaldir. Cocuklar cihazla oynamamaldir. Muffak davlumbaz diger gazl veya baska yaktlacahsan cihazlarla aynanda kullanldgnda bulunulan yerde yeterli havalandma olmaldir. Davlumbazn ici ve di s1s1k (EN AZINDAN AYDA BIR KEZ) temizlenmeli, bakim talimatlannda ackca belirtilenlere uygun hareket edilmelidir. Davlumbazda temizlik ve parca degistirme

kurallarna uygun hareket edilmemesi ve filtrlerin temizlenmemesi yangn riskine neden olur. Doğrudan avevde yiyecek pisirmek kesinlikle yasaktir. Açık alev kullanmak filtrler açından zararlrdr ve yangnlara neden olabilir, bu nedenle her durumda kaçınlmaldir. Asr1s1nan yaç'n alev almas:n onlemek icin kztarmalar kontrl altnda yaplmaldir. DIKKAT: Oçak cal:sirken davlumbazin erisilebilen ksimlar 1s1nabilir. Dikkat! Kurulum tamamen bitmeden cihazn elektrik sebekesiyle olan baglantsn1yapmayn. Dumanlar tahiye etmek icin alnacak teknik tedbirler ve guvenlik tedbirleri açından yerel yetkili mercilerin Düzenlemelerinde sart kosulanlara titizlikle uyulması gerekir. Çekilen hava, gaz veya baska yaktlarla calsan cihazlardan cikan dumanlar n tahiyesi amacyla kullanlan birkanala sevk edilmemelidir. Davlumbaz1 zgarası.Doğru sekilde monte edilmenkesinlikle kullanmayn! Kurulum amacylayalnizca urunle birlikte gelen tespit vidalarn1 kullanı veya urunle birlikte vida gelmediyse, doğru tipte vidalar satn aln. Kurulum Klavuzunda belirtilen doğru uzunluktaki vidalar kullan. Muffak davlumbaz1 ve elektrik d1s1enerjiyle beslme alan cihazlar aynanda calsrken ortamdaki negatif basn4 Pa (4x10-5 bar) degerini asmamaldir.

Bu cihaz, 2012/19/EC - UK SI 2013 No3113, say: Avrupa At: Elektrik ve Elektronik Ekipman Yonergesi (WEEE) uyar: nca isaretlenmistir. Kullanc: bu urunun uygun bir sekilde bertaraf edilmesini saglayarak, cevre ve insan sagl: ags:ndan ortaya kabilecek olas olumsuz etkileri onlemeye katda bulunur.

Urun ya da urun ile beraber verilen belgeler uzerinde bulunan

■ sembolü, bu cihazın eysel bir atk olarakGORumlmemesi gerektiğine isaret eder. Cihaz, elektrikl ve elektronik cihazlarn atld:donusumlupollama noktasina teslim edilmelerid. Atklarimhas:yerel duzenlemelere gore yapilmah:d.r. Bu urunun artm, ger kazan:m ve ger donusum haknda ayrint:l bilgi icin, urunun satn alnd:dukkan, eysel atk toplama hizmeti merkezi veya ilgili yerel ofis ileletisi megeciniz.

Asag:dakilere iliskin standartlara uygun olarak tasarlanan, test edilen ve uretilen cihaz:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Çevre üzerindeki etkileri azaltmak amacylaDOGRU KULLAMA LISKIN TAVSIYER; Pisirmeye basladig.nzda cihaz en duşuk seviyede açn, pişirme islemi sona erdikten sonra birkac doka daha açk brakin. Hzin yalizca duman ve buhar miktarçok fazla olursa arttinn, takviye özelligiini yalizca olaganustu durumlarda kullan. Koku azaltma sisteminin verimini korumak icin carbon filtreyi/filtreleri gerektiginde degistirin. Yaqfiltresini verimil halde tutun, gerektiginde temizleyin. Verimi optimize etmek ve gürultüleri azaltmak icin bu klavuzda belirilen kanal yönlendirme sistemi anzamı capta kullan.

2. Kullan:m

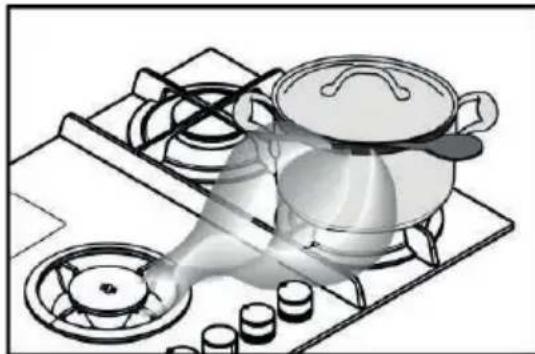

2.2 Enerji tasarrufu

Önemli Not = En yüksek duzyeydenken alevlerin altiar.nda tasmalar:nönlemek amacyla brüörlere uygun capta tava ve tencereliner kullanlmas: tavsye edilir

En iyi sonuclan elde edebilmek icin asagidakilerin uygulanmasi tavsiye edilir:

• Taban caplan brulör ebatlanna uygun tava ve tencerelei kullan. Her bir brulörde kullan:lacak tava ve tencere cap:n gümek icin bu klavuzda belirtilen ksma bak.n.
  -Yalnzca duz tabanh tencere ve tavalar kullan.
• Pisime esnasunda kapaklan tencelererin uzerinde tutun
• Pişirme suresini azaltmak icin sebze, patates vs. gibi besinleri az miktarda suyla pisirin.
• Enerji kullan:m.n. ve pişime suresini daha da azaltmak icin)duduklü tencere kullan:n
  -Tencereleri ocaq:n uzerindeki pisirme bolumlmerine ylersteirin.
• Daha dusuk bir enerji tuketimi icin brulorlin yap.Imakta olan pisirme islemine uygun seviyeye ayarlanmalar: tavsiye edilir. Daha yuksek buhar cekme verimi elde etmek icin ozellikle yuksek tencerelerde kapak ile tencerearas.na bir kas:k yerlestin.

Aspiratorun kullan.m.

Aspirasyon sistemi ic devir daimli filtreleyici veya din tahliyeli aspirasyon versiyonunda kullan.labilir.

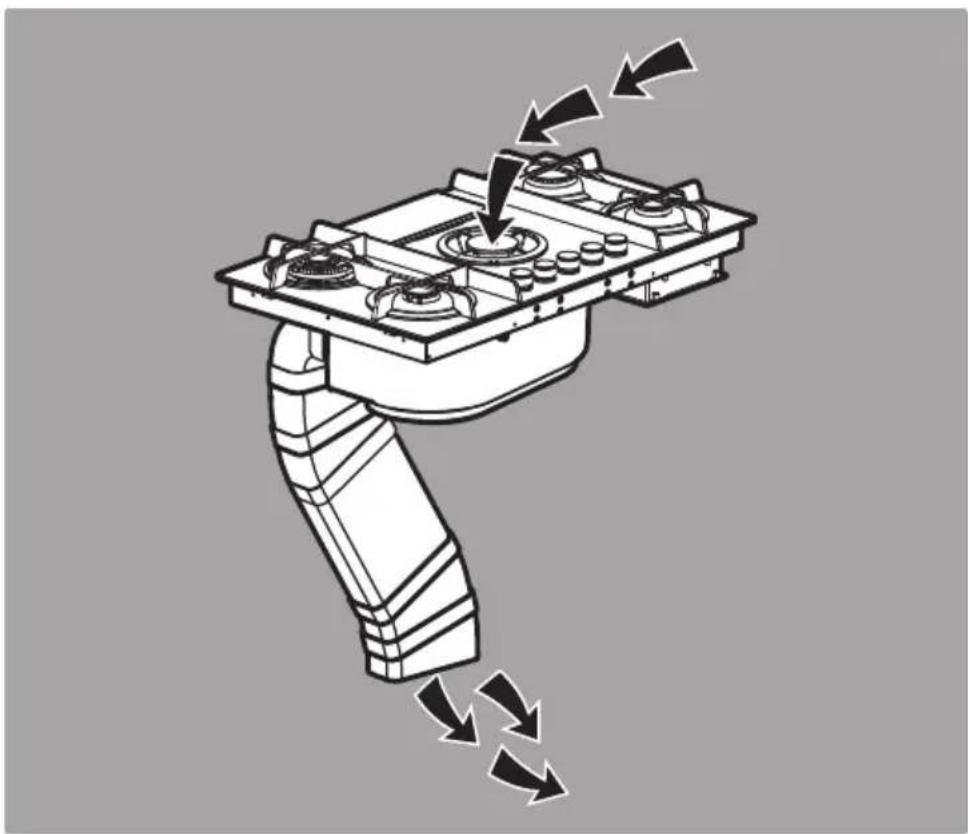

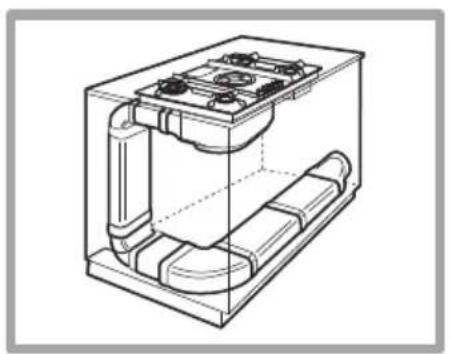

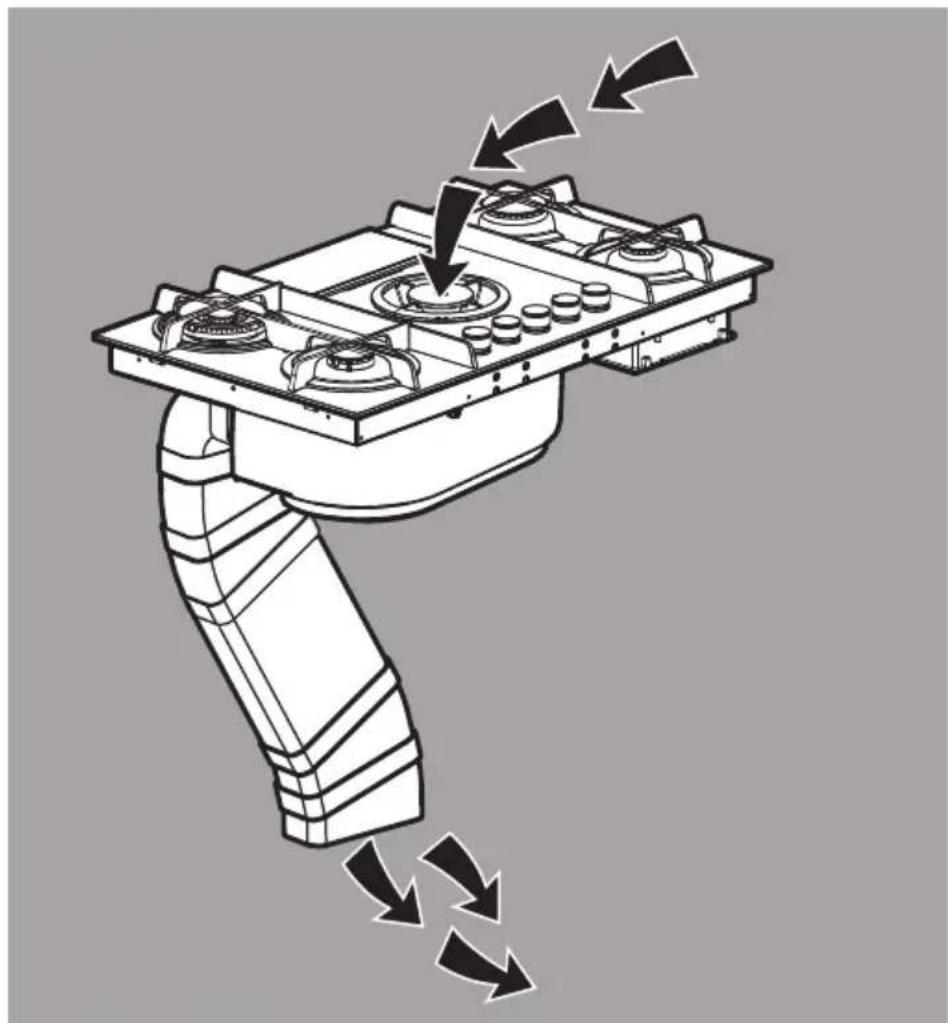

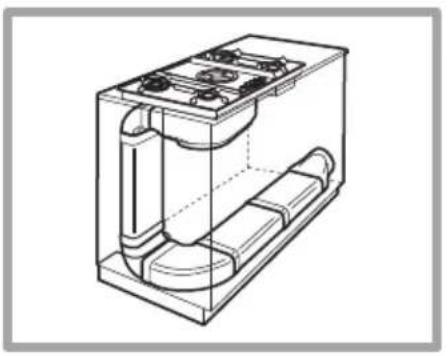

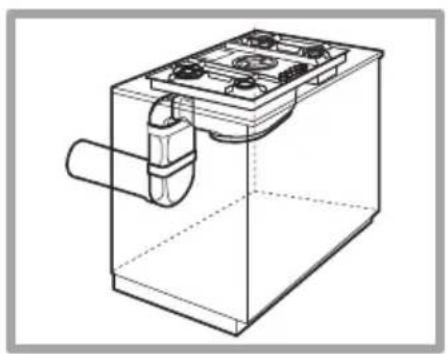

Aspire eden versiyon

Sekil 7

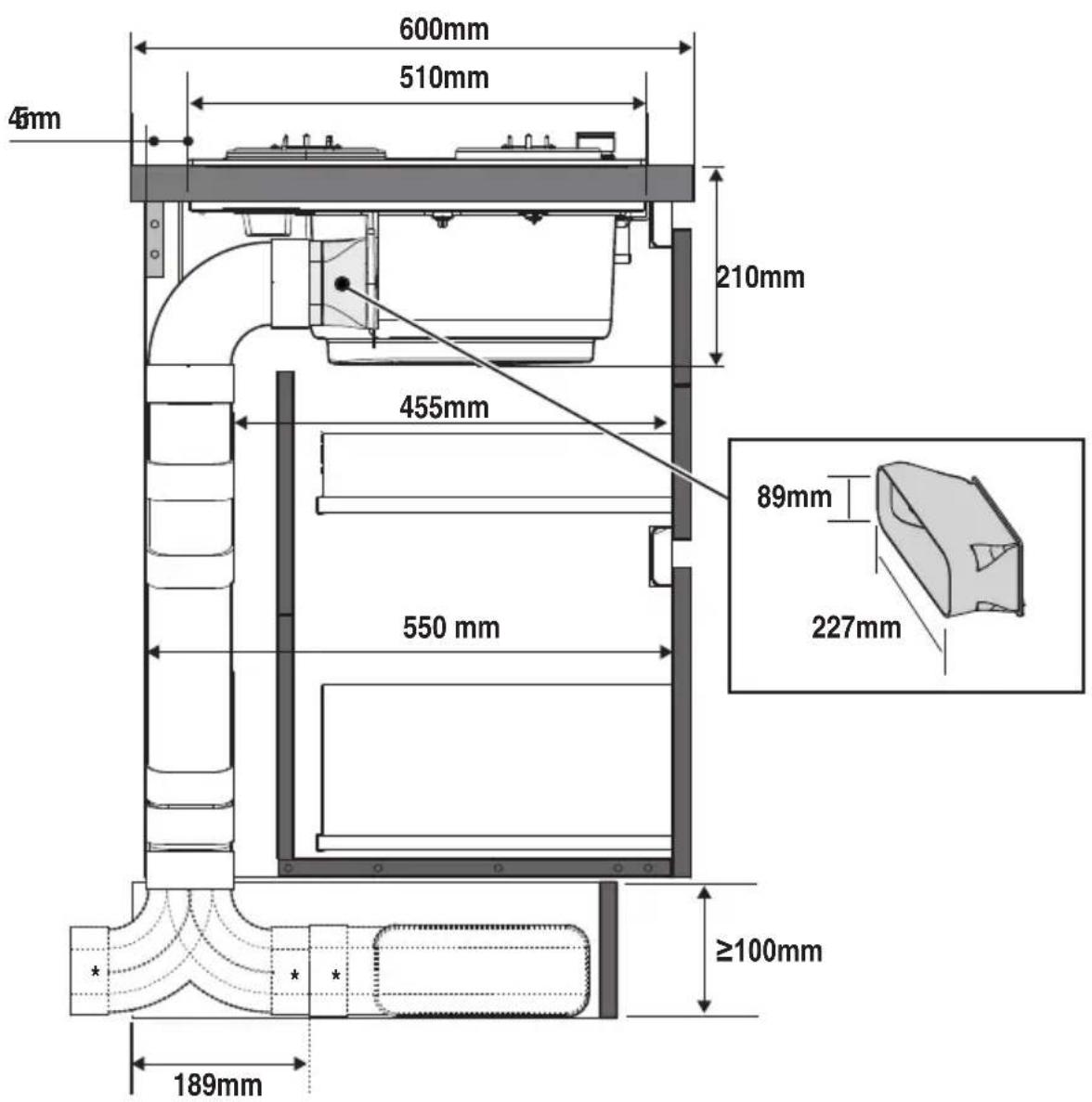

Buharlar aletle birlikte verilen rakor flansna sabitlenmis bir seni boru (ayr olarak satn alnacakt) arachigyla dsanogrtu tahiye edilmektedir.

Tahiye borusu capi baglant halkas:nin capina esit olmaldr.

-Dortgen ciks icin,222x89mm
-Yuvarlak c:ki:s jcin, 0150 mm (^*)

Daha fazla bilgi icin, bu klavuzun gorselli ksm.nda gosterilen aspiré edici versiyonun aksesuarlanna iliskin sayfaya bakim.z.

Sekil 7c

Urunu duvar. hava cksyla ayn capa sahip (rakor flans.) tahiye borulanna ve deliklerine baglay.n.z.

Daha dusuk capta duvarh tahiye bonlar.nin ve deliklerinin kullan.m, aspirasyon verimlerinde bir azalmaya ve onemli bir gurulti art.sna neden olacaktr.

Bu durumda hiçbir sorumluluk kabul edilmemektedir.

1

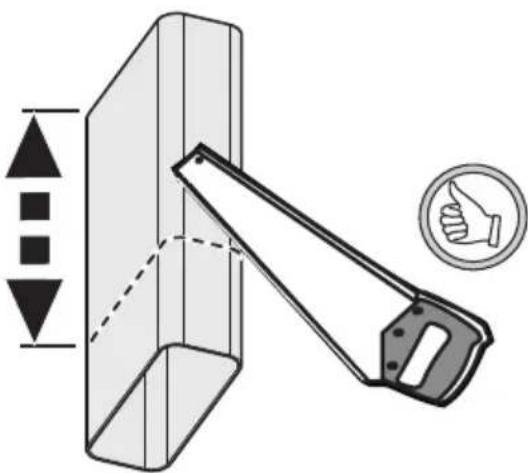

Asgari say:da kavisli bir kanal kullan:niz (maksimum kavis a:s1:90°).
① Kanal kesidinde onemli degjsikliklerden ka:n:iz.

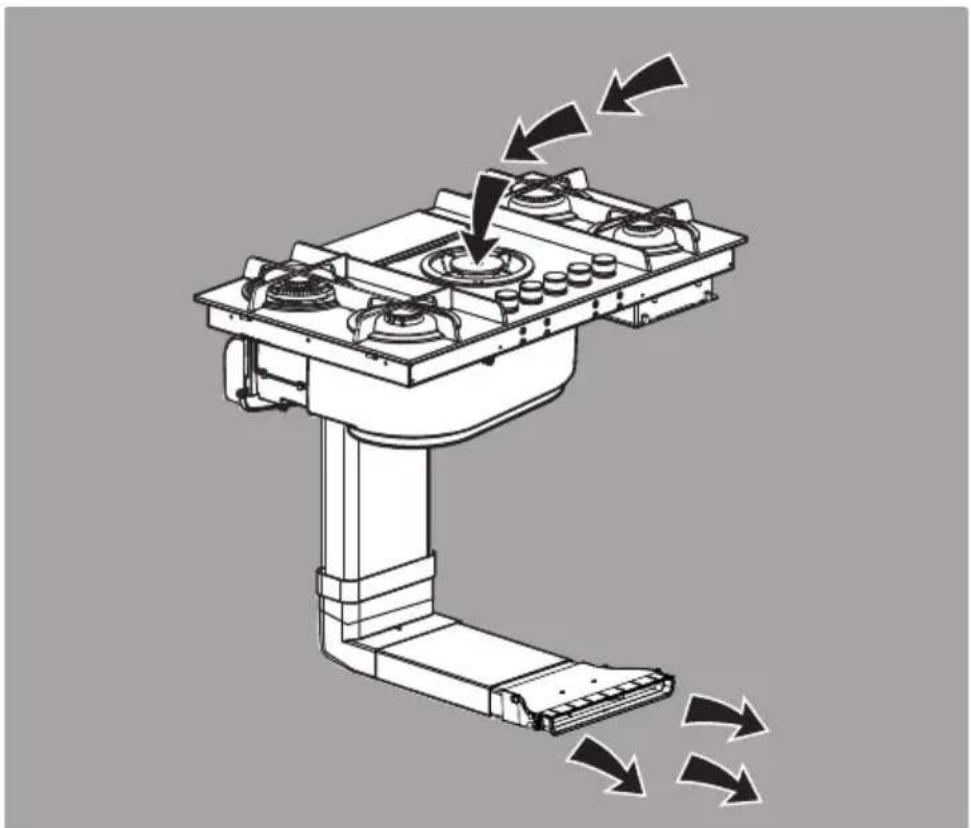

Filtreleyici versiyon

Sekil 8

Aspire edilen hava, odaya geri verilmeden once özel yag ve koku filtrelerinden filtre edilecekir.

Urun, on kis.mda mobilya tabanin bulunan hava qiksiyla standart bir kurulum icin tum gerekli unsurlan icerecek sekilde teslim edilir.

Urun, aktif karonlar sayesinde kokulan gideren dört filtre grubuyla donatImstr.

Aktif carbon filtrreler, yüksek bir emis yüzeyi olusturacak sekilde safsizl.klara kolayca ve tamamen erişmesini sekslayan örgü olmayan kumastan bir matris halinde entegre edilmislerdir.

Daha fazla bilgi icin, bu klavuzun gorselli ksmnda gosterilen.
filtreleyici versiyonun aksesuarlan na iliskin sayfaya bakiz.
Sekil 13b

Gerek filtreleyici gerekke aspire edici versiyonda farkl kuruluml gerceklestirebilmek amacyla mevcut kiteri iceren urun

serisini gormek icin, www.elica.com ve www.shop.elica.com adreslerini ziyaret ediniz.

3. Kurulum

Elektrik, mekanik kurulum ile gaz baglant:s:islemleri uzman personel taraf. ndan yapImal:dir.

Bu elektrikli ev aleti, CIKINTI yapacak sekilde kuruluma 2-6 cm kal:nhjnda, SILME kurulma 2,5-6 cm cal:sma tezgah:na Ankara olarak kurulmak üzere imal edilmistir.

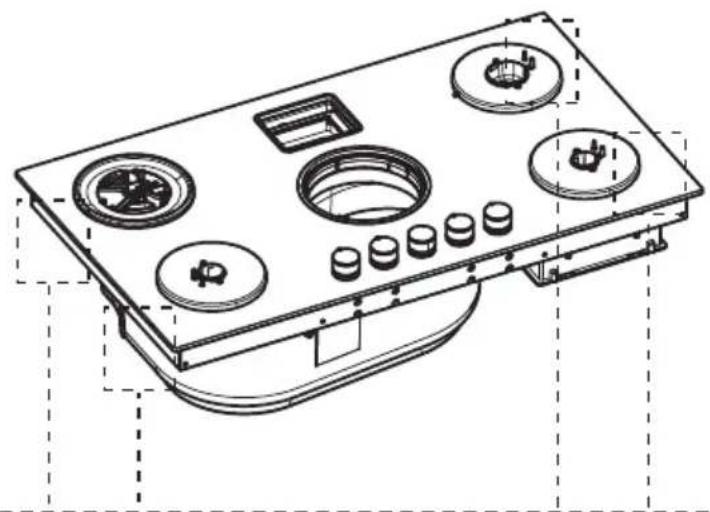

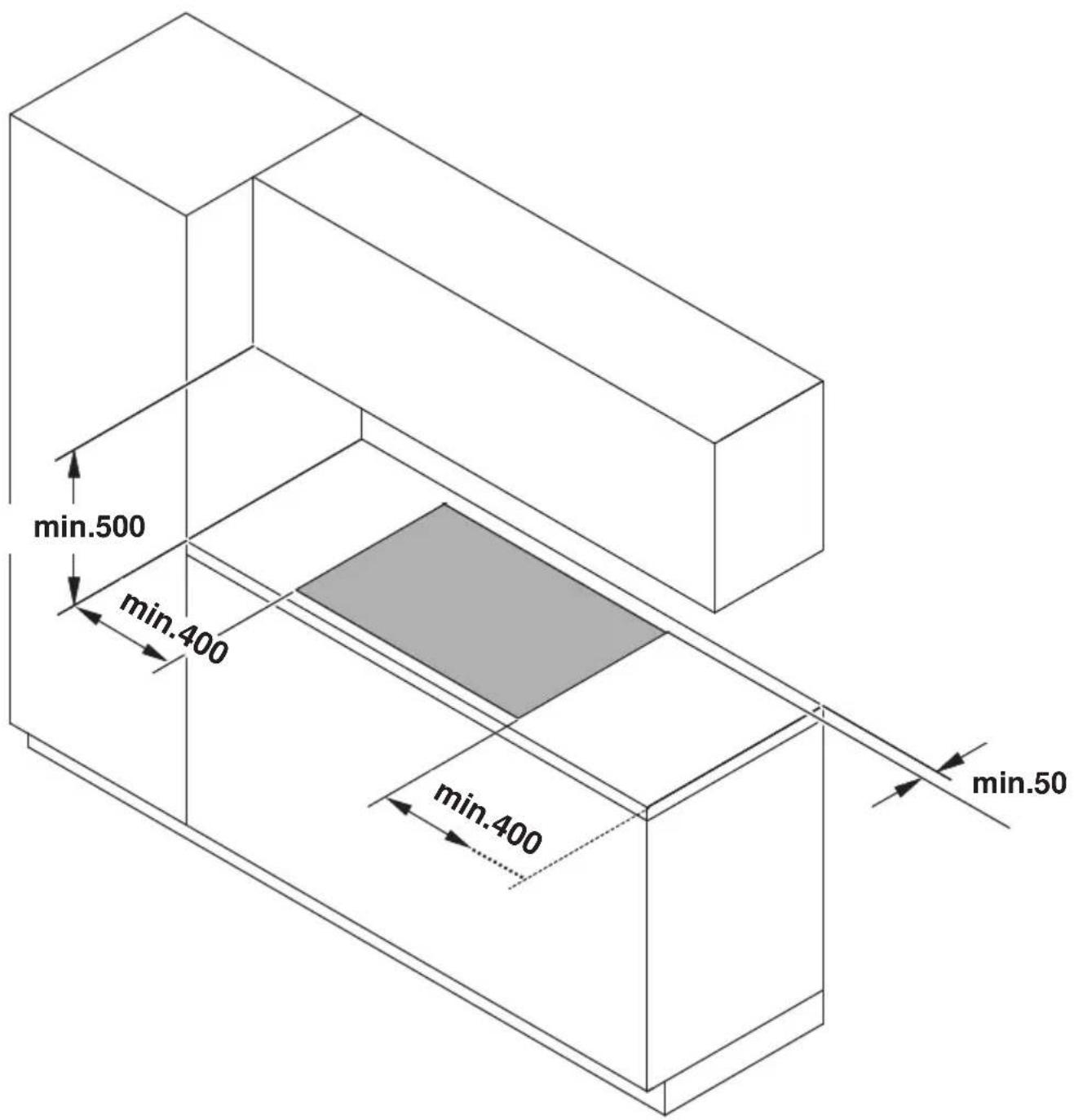

Ocak yüzeyi ile duvararasindaki mesafe arka tarafa en az 5 cm, yan taraflarda en az 40 cm ve ust tarafa en az 50 cm olmal:d.r. Bu urun 3. sin:f ankastre cihazla ilgilidir.

Sekil 1a/1b

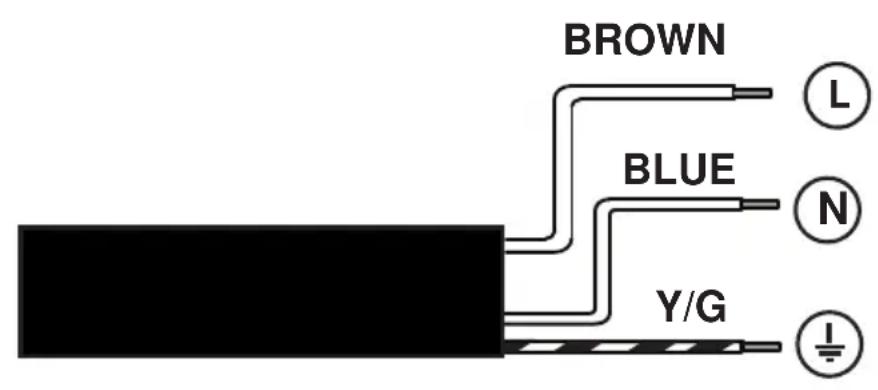

3.1 Elektrik baglantı

Sekil 3

• Montaj, kurulum ve güvenlik alanlarnda yürūluktéki standartlar bilen, profesyonel açidan uzman.personel taraf ndan yapilmalır. Üretici, bu böllumde yer alan talimatlara uyulmamasindan kaynakı insanlar, hayvanlar veya esyalarda meydana gele bilecek hasarlarda her turlu sorumluluğu reddeder. Elektrik kablosu, oçain mutfak tezgahndançkartImasına izin verecek kadar uzun olmalır.

Cihazin aktinda bulunan seri plakasi uzerinde belirtilen voltajn kurulacag evdeki voltajla ayn1 oldugundan emin olunuz.

Uzatma kablosu kullanmayi niz.

Topraklama yasalar geregince zorunludur.

• Topraklama kablosu diger kablolara gore 2 cm[daha uzun olmal:d.r. Kablonun

hiçbir noktas oda sicaklğn1n 50°C fazlası aşmamaldir. Cihaz daima elektrik sebekesine bagl kalmaldir. Bu nedenle, sabit sebeke baglantı lll asr1 gerilim kategorisi kosullanda elektrik baglantı tamamen kesen ve kurulumdan sonra rahatca erisile bilir olan standartlara uygun bir omnipolar anahtar ile yapıniz.

Dikkat! Elektrik sebekesiyle baglanty1 kurmadan ve dokru sekilde calp calsmadigni kontrol etmeden once kablonun dokru sekilde dosendiginden emin olun. Dikkat! Ara baglant kablosunu degistirme islemi yetkili teknik servis veya benzer nitelikleri ta'an kisilerce yapImaldr.

3.2 Gaz Baglantus:

• Montaj islemleri, kurulum ve güvenlik alanlarnda uzman tekniyen tarafindan yapilmaldir. - Cihazin tupe veya tesisata olan baglantisn, cihazin mevcut gaz tipine önceden ayarlandgndan emin olduktansonra, yürurlukteki duzenlemelerin hukümlerine gore yapilmasin saglayin.

• Aksi halde asag:dakilere bakn: "Farklaz tipine uyarlama". - Ayrca beslemebasincn.n tabloda belirtilen degerlereuygun oldugundan emin olun:

"Kullancilarn özellikleri".

• Sert/ya: sert metal baglant. Metal borular (esnek de olabilen) ve rakorlarla alan baglantlar cihaz:n ic aksamnda gerilime neden olmayacak sekilde yapn. Esnek borular uygulama islemi azami uzatma kosullarnda uzunluklar 2 metrein uzerinde olmayacak sekilde yapn. Yalnzca yururlukteki ulusal yonetmeliklere uygun borular kullan. Onemli Not. Kurulum tamamlandnnda sabunlu su czoeltisi kullanarak baglant systeminim tamaminda szdirmazn mukemmel oldugunu kontrol edin. Bu kontrlu yapmak icin kesinlikle alev kullanmayn.

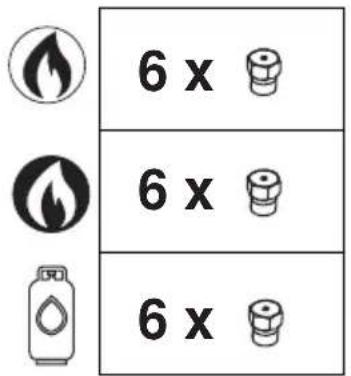

• Farkl. gaz tipine uyarlama - Cihaz1 hazirlandi: gaz tipinden (ocag:n altnda

veya ambalajnda bulunan etikette belirtilmistir) baska bir tipe uyarlamak icin asagdaki islemler yaplarak brulor nozullerin deigistirilmesi gerekir: 1- Ocakzgaralarn sokun ve brulorleri yerlerinden cikan 2-7mm'lik boru anahtar kullanarak nozulleri cevirmek suretiyle dokun ve yeti gaz tipine uygun olanlarla deigistirin ("Gaz brulorukullancalarn n ozellikleri" tablosuna bakn) 3-isleleri tersten uygulayarak parcalar ger Monte edin Dikkat! Deigistirme islemi tamamlandinda eski kalibrasyon etiketini yeti kullanlan gazinkycle deigistirin. SEK.A0.

• En ksk duzey ayar: En ksk duzeyi ayarlamak icin: 1 - Musluğu en ksk konuma getirin 2-Dugmeyiçkarin ve musluk cubugunun icinde ya da yaninda alan ayar vidasn uygun bir tornavida yardmyla en ksk alev ayar: elde edene kadar cevirin SEK.A1. 3 - Dugmeyi en açk konumdan en ksk konuma hizla ceviriginizde brulorlerin sonmediklerini kontrol edin 4 - Emniyet donanm (termokuplor) brulorler en ksk duzeydeyken calsmyorsa, ayar vidasn kullanarak en ksk duzey debisini arttnn. 5 - Ayarlamay yaptiktan sonra baypas uzerinde bulunan szdrmazlik saglayclar szdrmaz mum veya muadili bir malzemeyle geriyugulayn Sv gazlar (ornegin LPG) soz konusu oldugunda ayar vidas sonuna kadar sklmaldr. Dikkat! Islem tamamlandgnda eski kalibrasyon etiketini yeti kullanlan gazinkycle degistirin.

• Dikkat! Kullanılan gaz basınç Öngörülenden farklýsa (veya要考虑kense), girş borusuna:yürūrlükteki ulusal

yönetmeliklere uygun bir basınc regulatorün nuk takImas gerekir. Yanma icin gereken hava miktar kuruluGPCn her kW degeri basna 2,0 m3/saat'tin altnda olmamaldr.Brulr gucleri tablosuna bakn.

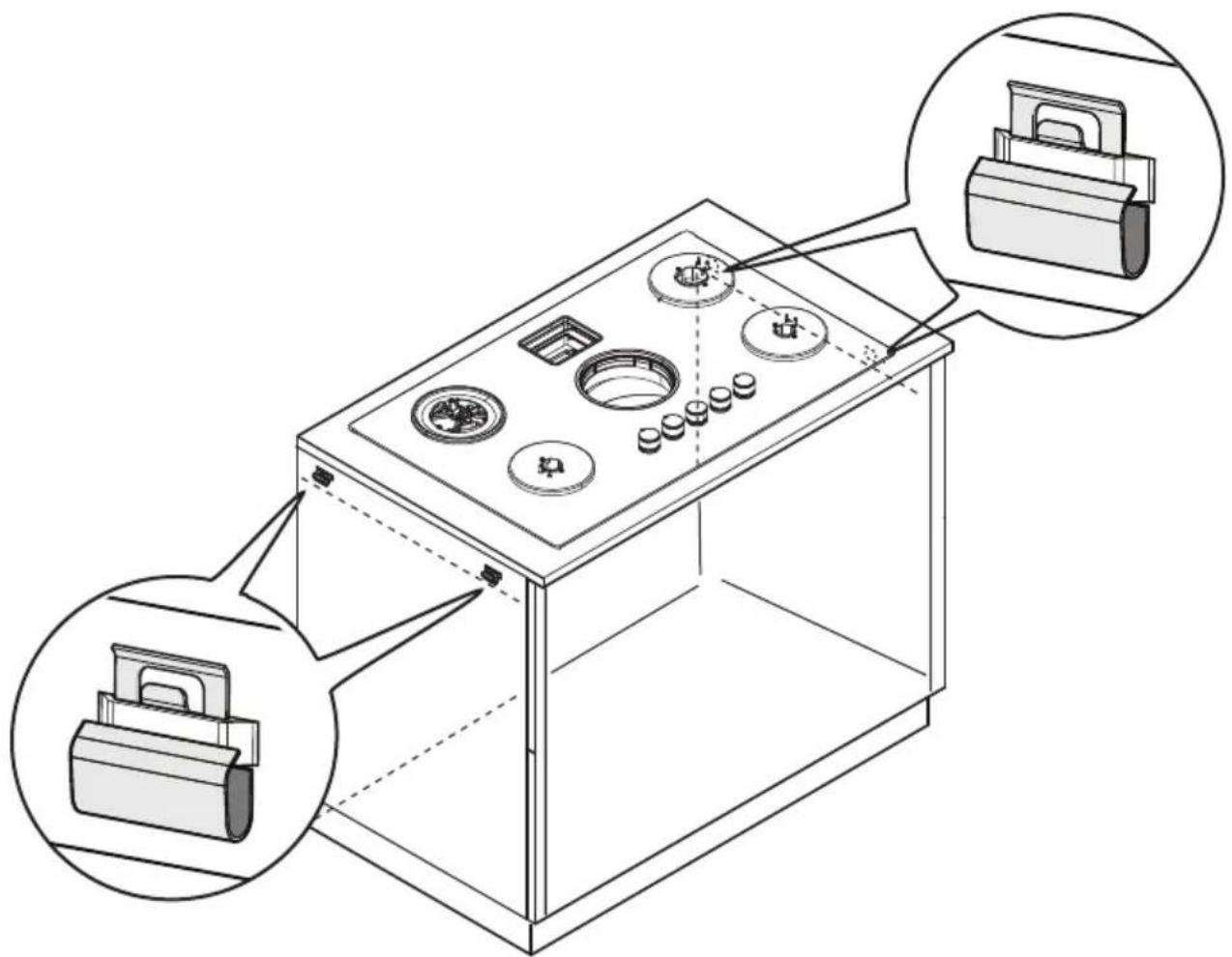

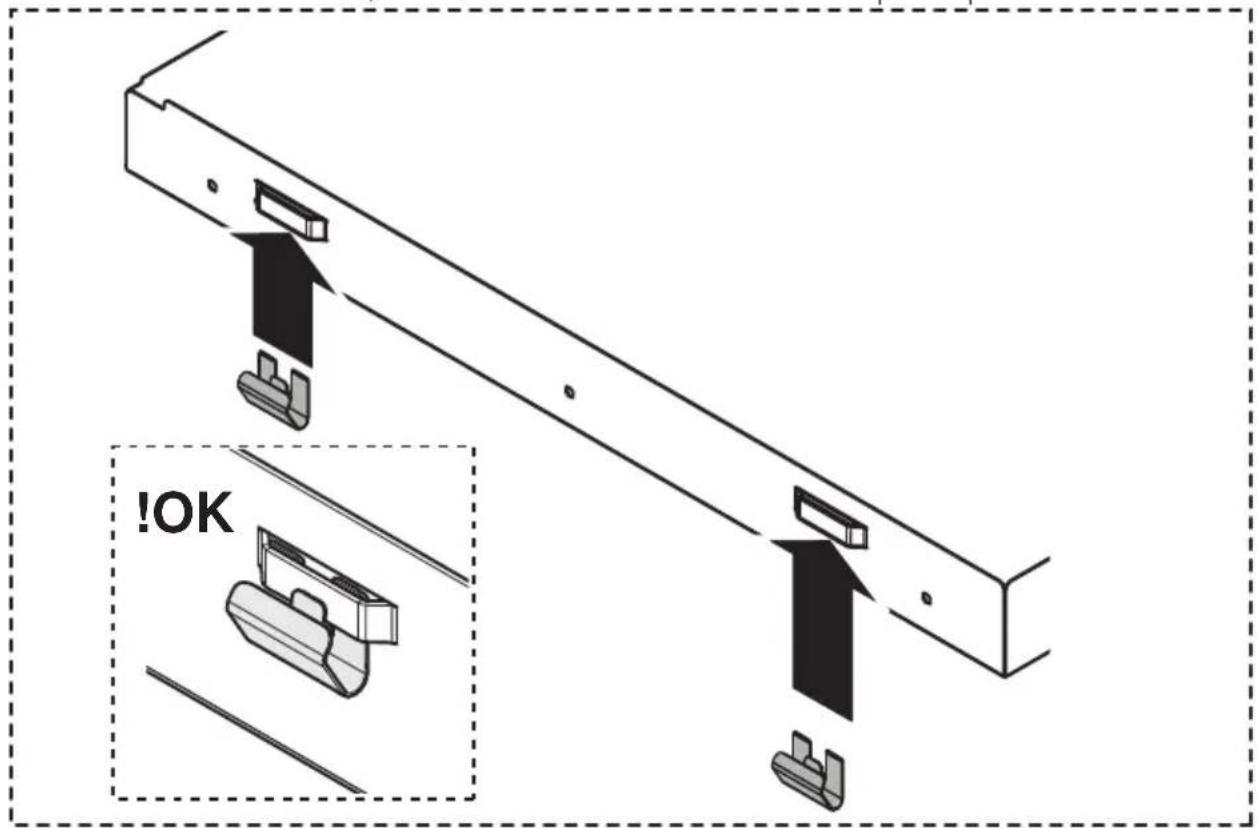

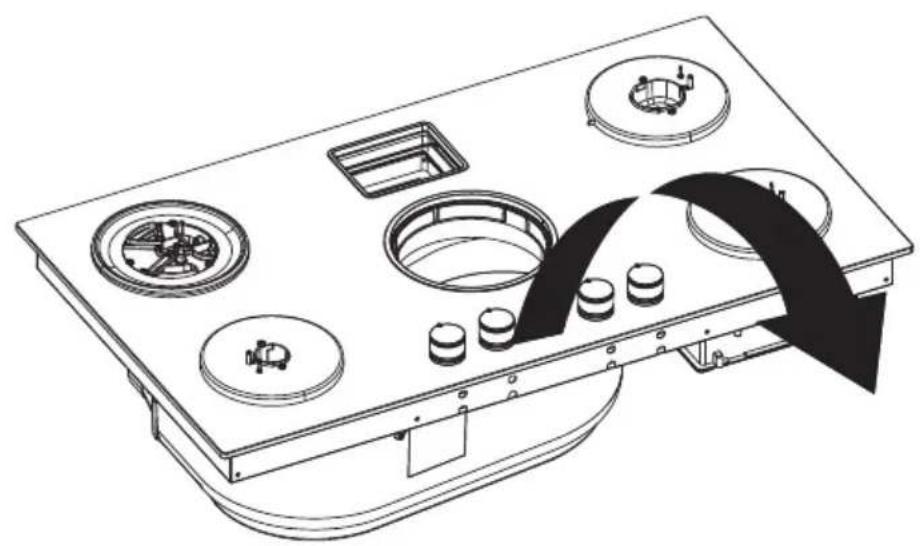

3.3 Montaj

• Ürünü ambalaj:ndan c:kard:ktan sonra taş:ma esnas:nda hasar gürup görmedigi kontrol edin. Herhangi bir sorunla kars:lastig:n:takdirde, montaja devam etmeden once sat:cfirma veya Müsteri Destek Hizmetyle irtibataGPCIN.
• Satin al:nan urun boyutlan.n yerlestirilecek alan.nkyle uyumlu olup olmad.gn1 kontrl edin.
• Urün ambalajin incinde (vida paketi, garanti belgesi gibi) ekstra malzemenin (nakliye nedeniyle) bulunup bulunmadin: kontrl edin. Bulduğunuz malzemeleriç:kartip muhafaza edin.
  Montaj alanin yaklarnda elektrik prizi bulundugundan emin olun

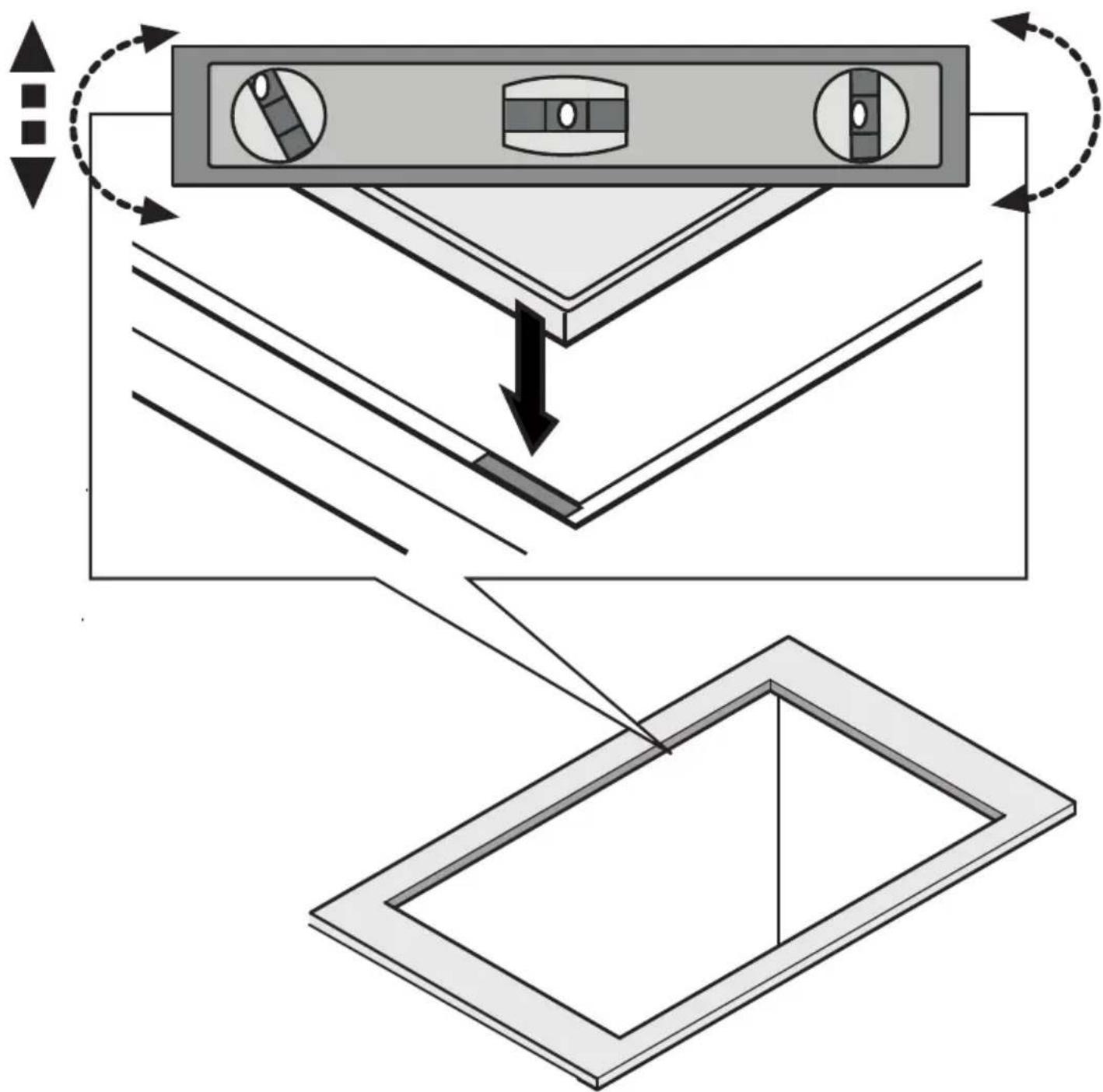

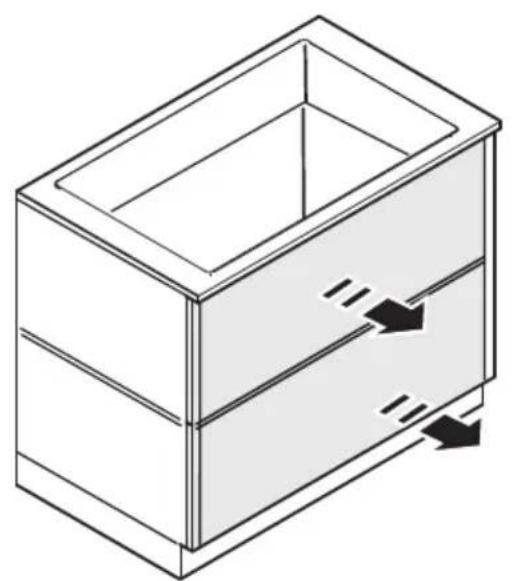

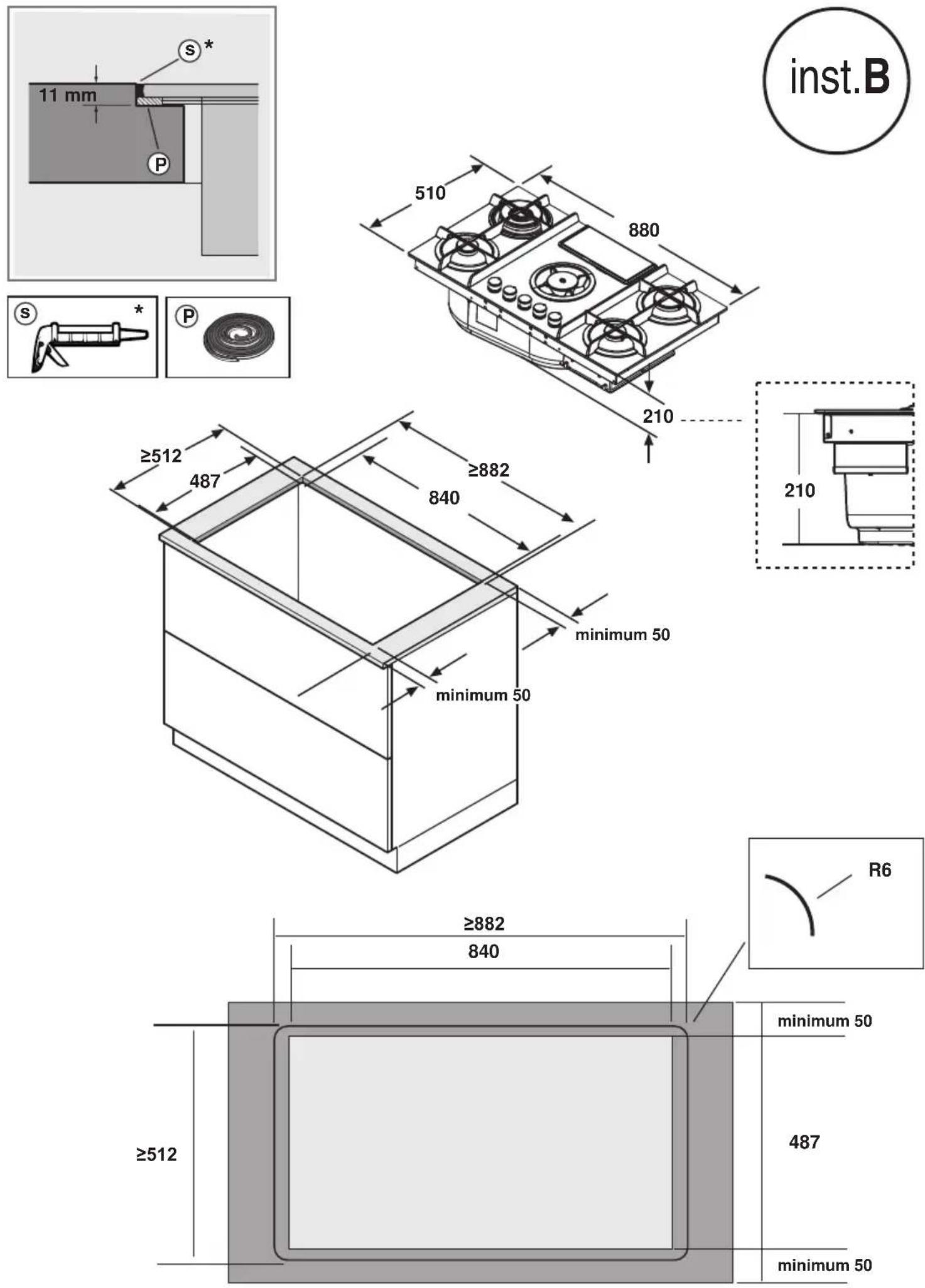

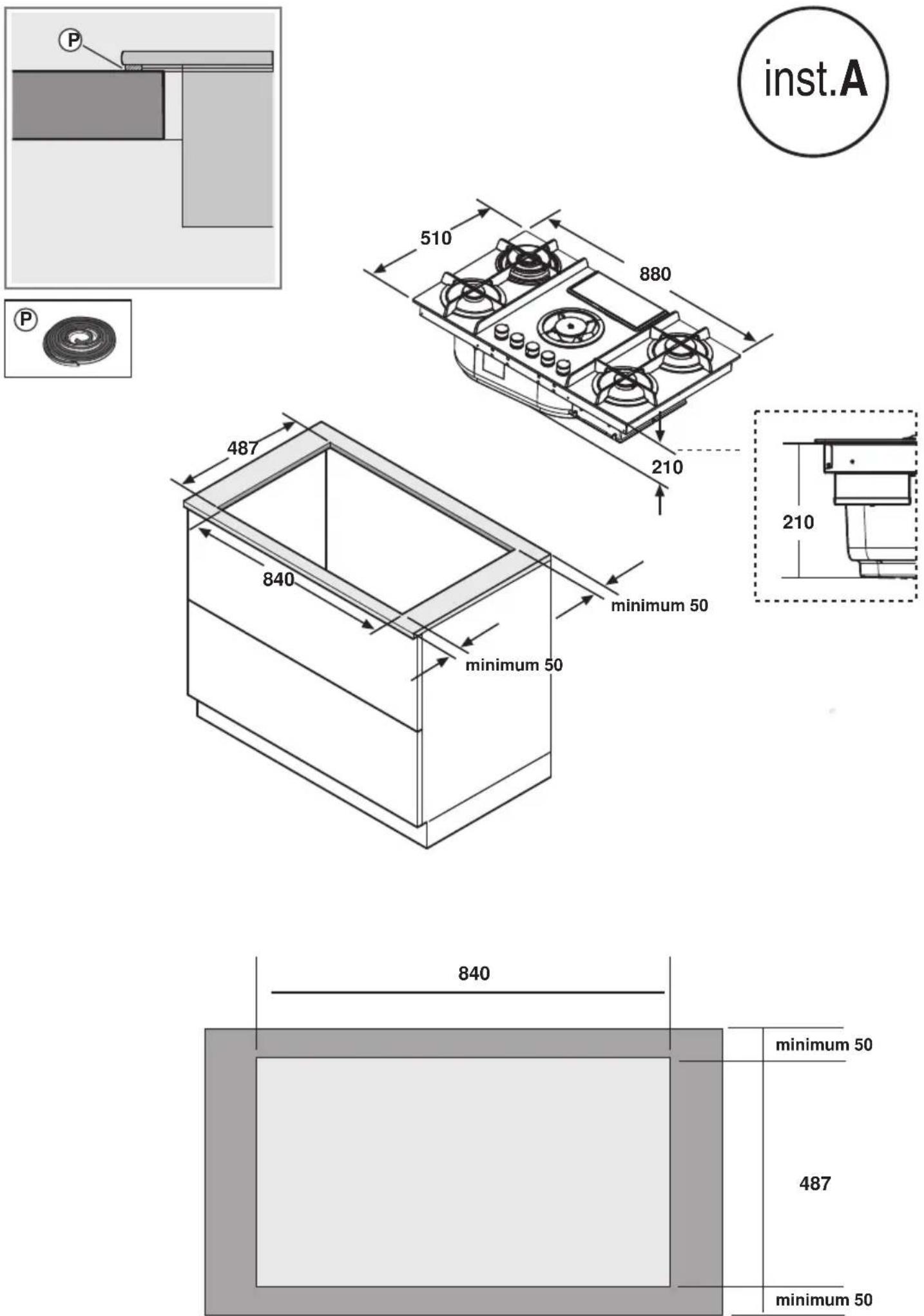

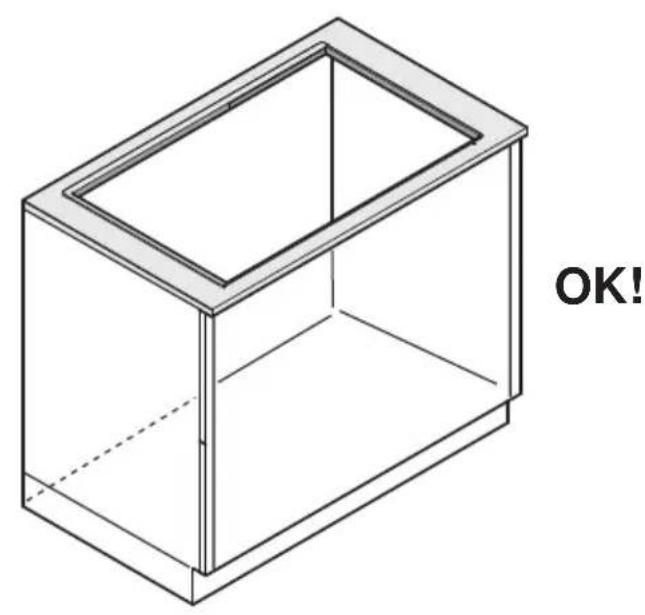

Ankastre uygulamas: icin mobilyan:n hazrplanmas::

• Urünun kurulumu seksutma cihazlan, bulasik makinesi, soba, fın, çamaşr makinesi ve kurutma makinesi gibi cihazlar n üzerine yap:lamaz.
  Ocaag: yerlestimeden once mobilyan tum kesim islemlerini yapip, ckan tum talas ve diger kalntlar iyice temizleyin.

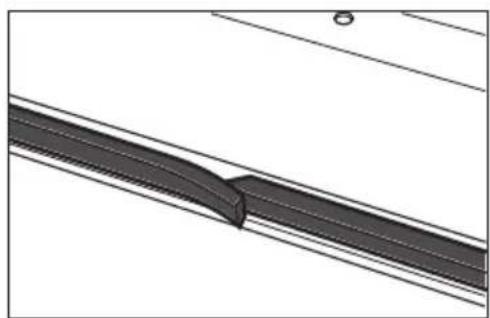

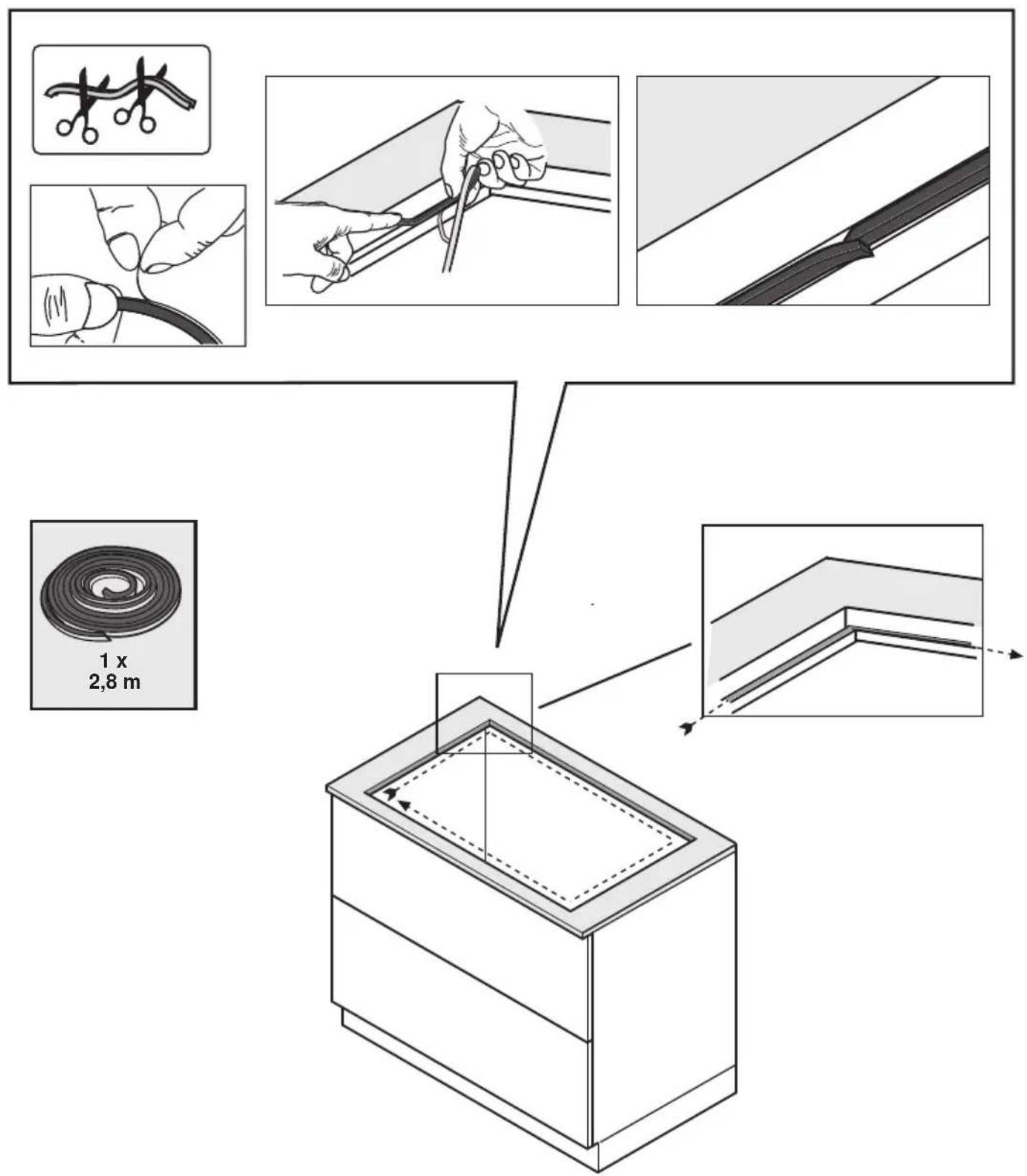

ONELI: 250^ s.caktga kadar dayan:ki tek bileşenli s:zdrmaz yapstnc (S) kullan; kurulumu yapmadan once yapstnlacak yüzey iyice temizlenmeli, yapsmasin tehlkeye atabilecek her turlu madde (ornegin, czuculer, koruyucular, yağlar, tozlar, eskı yapstrci artklar, vb.) giderilmelidir; yapstnc cerevenin cevesine esit sekilde dag:tlmal:d; yapstma isleminden sonra yapstnc.y1 yaklasik 24 saat kurumaya brakn.

Sekil 1b

Dikkat! Kurulum iciin verilen talimatlaruygun vida ve ayg:t kullanImamas1 elektriknitelikli risklerin dogmasina yol acabilir.

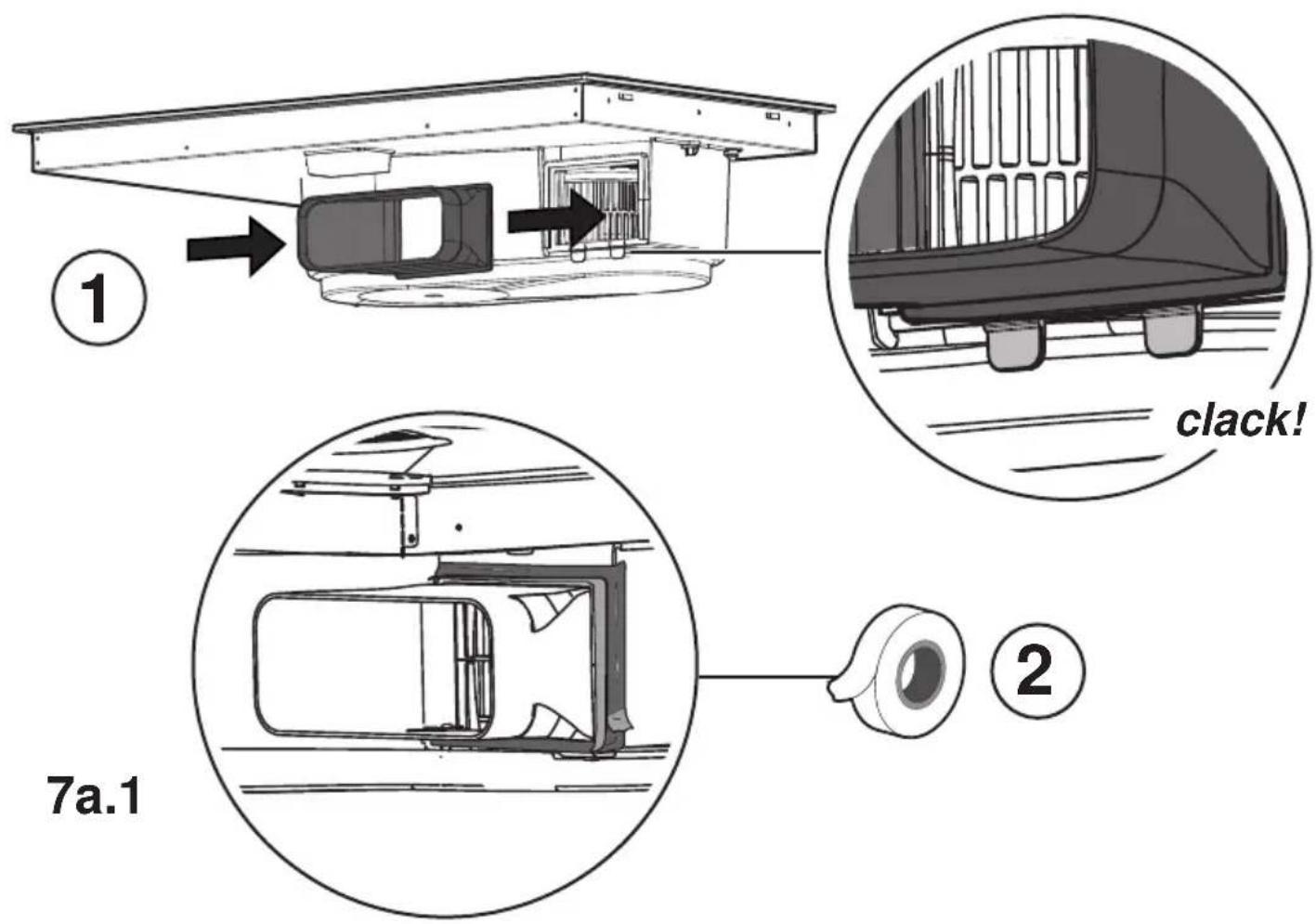

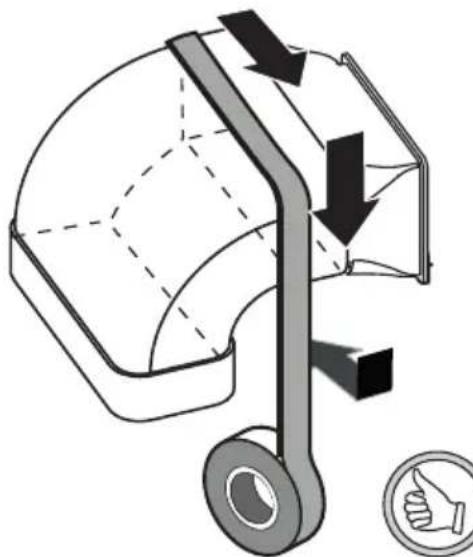

Not: Ürünün.Doğru kurulumu icin, boruları asagda belirilen Özellilere sahip bir yapıskanla bantlanması onerilir.

-Akrilat bal: yapiskan iceren, yumusak PVC'den elastik film
-DIN EN 60454 standard na uygun
-kendi kendine sonen
- Y-pranmaya kars optimum direnc
- S.caklik dalgalanmalar:nadirengli
- Düşük s:cakl:klarda kullan:labilir

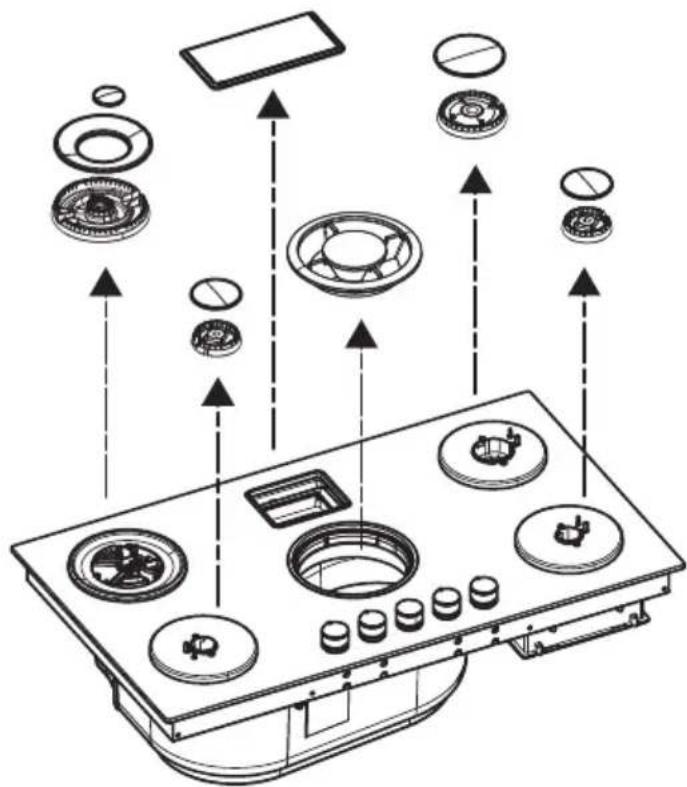

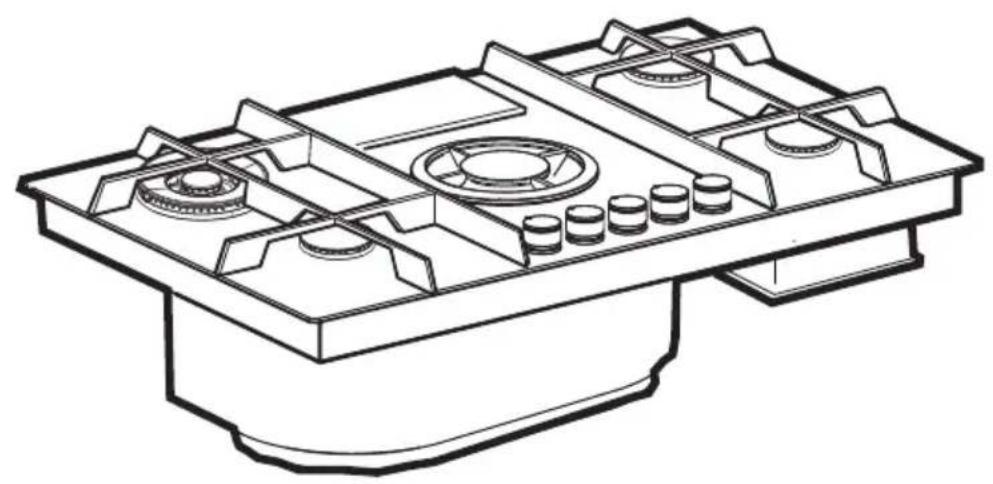

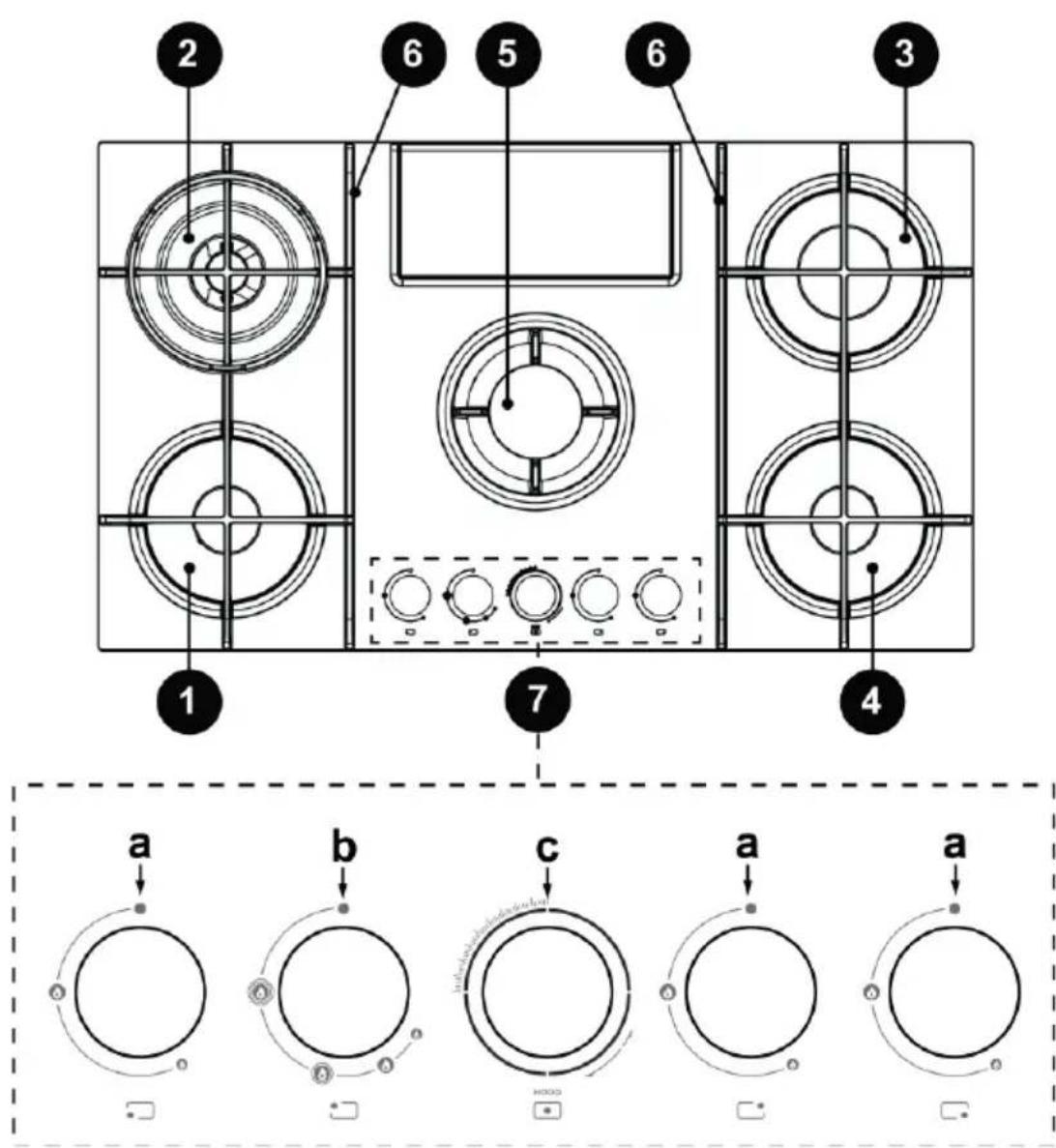

4. Calistma

1-Yan hzhbrulor
2-Dual brulor
3-HzI.brulor
4-Yan h:bl brulor
5-Emis bolgesi/ Cikar:labilen:zgara
6- C:kar:labilen zgaralar

7-Kumanda dugmeleri:

a. Gazlbrulor acma/kapatma
b. Dual gazl brulor acma/kapatma
c. Aspirator acma/kapatma

3.2 Ocag:n kullan.ImasOCAGIN KULLANILMASI

Brülörler(1-3-4), Dügmeye bastrup, en yüksek konum isaretine gelene kadar Dügmeyi staat yönünün tersine cevirerek yakdir

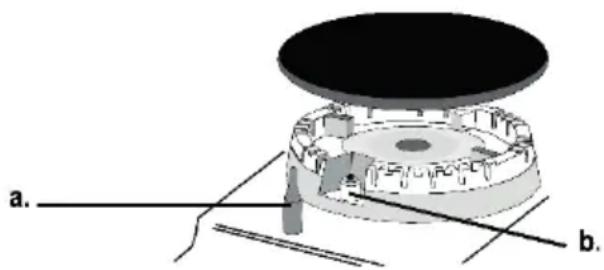

Çakmak ile brülöraras:ndaki elektrikatlamasılgili brulörun ateslenmesini saglar. AteslemeGPCelestigiinde ihtiyaca gore alevi ayarlayarakduğmeyi derhal b:rak:n.

Dugme en açık konumda en yaklasık 3/5 saniye sonuna kadar basl:tutulduğunda brulör ateslenir. Dugme b:ral:d,gnda brulörün yanar halde kald:gindan emin olun.

Önemli Not = Elektrik erjisi kesikse, Düğmeyiayoşikilde kullanarak ve brulörün Üst ksmindaki delijklere bir alev yaklust:rarak brulör atesleyebilirsiniz.

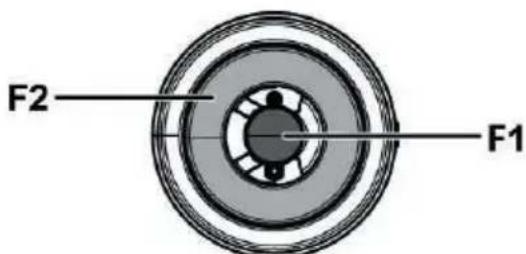

Dual bruloru (2) de ayn: sekilde, dugmeye bastirp, saat yonunun tersine cevirerek yakir.

Bu durumda her konumda brulorlerin asagda belirtildigi gibi farkl:bir sekilde calmas saglanr:

1 kademe: F1 yuksek alev - F2 yuksek alev.
2 kademe: F1 yuksek alev - F2 dusuk alev.
3 kademe: F1 yuksek alev - F2 kapal.
4 kademe: F1 dusuk alev -F2 kapal.

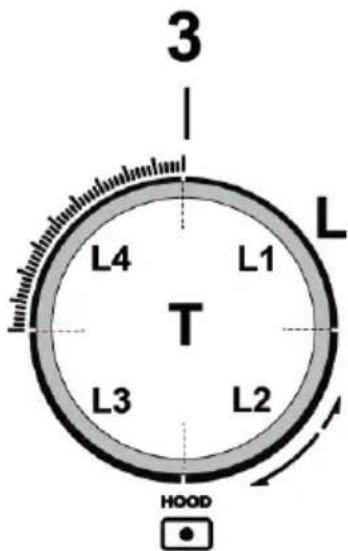

ASPIRATORUN KULLANILMASI

Önemli Not = Aspirator Düğmesi arkadan ayd:lntalm:doner diskle donat:lm:st:r; uygulanacak fonksiyona gore bu Düğme dondürulebilir veya bas:labilir.

-Mevcut aspirator hizlarin: seqmek icin:

Aspiratoru acmak ve h:z:n. arttrmak icin dugmeyi (3) saat yonunde, h:z:n. azaltmak ve davlumbaz1 kapatmak icin saat yonunun tersine cevirin.

Taq kism: (L) yanarak segilen aspirator h:z:n. gosterir:

-L1 yanar

1.hz

-L1+L2 yanar

2.hz

.L1+L2+L3 yanar

3.hz

· L1 + L2 + L3 + L4 -yavasyan:p soner

1. hiz (1. takviye): 30 dakika surelidir, bu sure dolduktan sonra davlumbaz Kendiliginden 3. hiza doner

· L1 + L2 + L3 + L4 - hzl yan:p söner

1. h:z (2. takviye): 7 dakika surelidir, bu sure dolduktan sonra davlumbaz kendliginden 3. h:za doner

-Lsoner:

Aspirator motoru kapaldir

Zamanlay.c:

Aspiratorde, belirli sure sonra Kendiliginden kapanmasn saglayan bir zamanlayc fonksiyon bulunur.

Onemli Not = Zaten zaman ayar1 olan 1. Takviye ile 2.

Takviye hizlarinda zamanlayc. ozelliigi yoktur

Zamanlayc1y etkinleistirmek icin duugmeyi (3-T) 2 saniye basitutun;

• 1. h:z: kullan: yorsan:z: Davlumbaz 15 dakika sonrakendiliginden kapan:r (L1 yan:p söner)
     -2.h:z: kullan:yorsan:z:Davlumbaz 10 dakika sonrakendiliginden kapan:r (L1 sabit yanar - L2 yan:p söner)
• 1. h1z1 kullan1yorsan1z: Davlumbaz 5 dakika sonra dendiliginden kapan.r (L1+ L2 sabit yanar-L3 yan:p söner)

-Filtre doygunlugu kontrl donan.m:

Davlumbazda filtrelere bak:m yap:lacak zaman: bildiren bir donan:m bulunur

Filtre doygunluğu kontrl donan:m n1 etkinleşirmek icin asag:daki gibi hareket edin:

1-Davlumbazkapat.n.

2 - Dugmeyi (3-T) 5 saniye bas:l: tutun.

Tac ksm: (L) tamamen aclp yanip sonerek filtre ayar menusune girildagini bildir

Onemli Not = Filtre doygunluğu kontrl donan:m. genellikle etkin halDEDir;

karbon filtrde doygunlu gu konrol donan:m1 ise genellikle devre dsi idir

3a-Yagfiltresi

Dugmeyi (3) saat yonunde cevirin, L2+L3 sabit yanar

Dugmeye bas:n: L2 +L3 yan:p sommeye beschalar, yag filtresi kontrl donan:m devre d:s:d:r

Dügmeye basin:L2+L3 sabit yanmaya seksar, yag filtresi kontrl donanim: etkin halcedir

3b-Aktif carbon filtrre

Dugmeyi (3) saat yönünün tersine cevirin, L1+L4 yan:p söner

Dugmeye bas:n: L1 +L4 sabit yanmaya baslar, carbon fentre kontrl donan:m etkin haldedir

Dugmeye bas:n: L1 +L4 yan:p sönmeye sekslar, k carbon ftrekontrol donan:m devre d:s:d:r

4 - Dugmeyi (3-T) yeniden 5 saniye bas:tutun; tac k:sm: (L) yan:p söner, ard:ndan sönerek filtre ayar menusunden c:klldg:n bildirir

Onemli Not = 1 dakika sonra Menüden otomatik olarak Ç-kıln

Yagfiltresidoygunluk bildirimi

Yag filtresinde bakim yapilmas1 gerektiginde L2 + L3 yan:p soner

Aktif karbon filtre doygunluk bildirimi

Aktif k carbon filtrede bakim yapimmas gerektiginde L1 + L4 yan:p söner

Filtre doygunluk bildiriminin s:frlanmas

Filtrelerde bak'm yapt:ktan sonra dugmeyi (3-T) 4 saniye bas:tutun:L led lambalan yan:p sonerek sfrlaman n gereklestigini bildiriler.

Not: Aynanda bildirim yapImsa (yagfiltresi ve aktif karon filtrde doygunlu), s:frlama isleminin iki kez tekrarlanmas1 gerekir.

Guc tabolar

GUCBESMESI		BRULÖRLER	ISARETLER ENJEKTÖR	DEBIXw	TÜKETIM	GAZ BASINCI
TIP	BASINÇ mbarNORM.					min.	nom.	max
Gaz	G20 20mbar	DUAL DIS - B	89	2,7	334 l/saat	17	20	25
		DUAL IC-A	68	0,8
		HIZLI	125	3	286 l/saat
		YARI HIZLI	97	1,75	167 l/saat
Gaz	G30 29mbar	DUAL DIS - B	63	2,7	255 g/h	20	28-30	35
		DUAL IC-A	46	0,8
		HIZLI	80	2,5	182 g/h
		YARI HIZLI	66	1,75	127 g/h
Gaz	G25.3 25mbar	DUAL DIS - B	92	2,7	382 l/saat	20	25	30
		DUAL IC-A	71	0,8
		HIZLI	130	3	327l/saat
		YARI HIZLI	100	1,75	191 l/saat
Gaz	G30 50mbar	DUAL DIS - B	54	2,7	255 g/h	42,5	50	57.5
		DUAL IC-A	40	0,8
		HIZLI	78	3	218 g/h
		YARI HIZLI	60	1,75	127 g/h

DUAL DIS-B

DUALIC-A

Sekil 19

Not: Geerli yaplandrmalar urunle birkke gelen (urune gore degisiklik gosten) nozullere ilgili olanlardr.

5. Bakm

Setustu ocagnbakm

Dikkat! Herhangi bir temizlik veya bak:m islemi yapmadan once ocag:n kapal: ve soquk oldugundan emin olun.

5.1 Temizleme

Setústú ocak her kullan:mdan sonra temizlenmelidir.

Önemli:

Asind:c1 sengerler ve bulask teli kullanmayniz. Bunlar n kullanImas camn zaman icinde y-pranmasna nden olabilir.

Finn spreyi veya leke cikarticlar gibi asindri kimiyasal deterjanlar kullanmayin.z.

Her kullanimdan sonra, ocağ soğumaya birakiniz ve yemek art:klar:na转载请 lekeleri ve kabuklar uzaklastrmak uzere temizleyiniz.

Seker ve sekerli gida kalntlan setustu ocaqa zarar verir ve derhal silinmelidir.

Tuz, seker ve kum cam yüzeyin cizilmesine neden olabilir.

Ocag: temizlemek icin yumuşak bez, kag:t havlu veya özel temizleme urünleri kullanız (Ureticinin verdigi talimatlara uyunuz).

BUHARLI TEMIZLEME ALETLERI KULLANMAYINZ !!!

Cihazim omrunu uzatmak icin asagda belirtilenler dikkate alnarak periyodik olarak hassas genel temizlik yapImas: zorunludur:

• Cam, Çelik ve/veya s.r.l. yüzeyler asindir.c vya korozyona ugrat.c olmayan uygun (ticari olarak alnabilen) urünlerle temizlenmelidir. Klor bazl ürunleri (agartci, vb.) kullanayo
• Asitli veya alkali urünleri (sirke, tuz, limon suyu, vb.) calşma tablas:n.n üzerinde brakmayin

Alev dag.ticlar ve kapaklar (brulrun oynar kis.mlar) s.k sik kaynar ve deterjani suyla y1kanmal, muhtemel birikintiler giderilmeli, iyice kurulanmail, alev dag.tic deliklerinin hiçbirinde kismen dahi t.kanklk bulunmad.gindan emin olunmaildr.

Temizlik yapt:ktan sonra 1zgaralarve brulorleriogrue sekilde yerlerine yerlestirin.

a. EMNIYET DONANIMI

B. GAZ BRULÖRLERI atesleme cakmag:

Önemli Not - Musluklardaki muhtemel yüzama ilemleri, calışmayla ilgili sorunlarda basvurulması gereken ehl personelce yapImal:d.r. Gaz besleme amacl esnek borular:n iy durumda olduklar:n)duzenli aral:klarla kontrol edin.Κaçak varsa, degistirilmeleri icin derhal

uzman personelin mudahalede bulunmasin istryin. Onemli:

Tencerelerden kazayla fazla miktarda s.v1 taşmas: halinde, her kalınt:y: ortadan kaldrmak ve maksimum hijyenik emniyetle temizlikGPCkelestirebilmek Üzere ürünün alt ksmnda bulunan tahiye valf ile tanan s.v.y:bosalt.niz.

Sekil 16

Daha eksiksiz ve derinlemesine bir temizlik icin, alt hazne tamamen cikartlabilir.

Sekil 18

Metal zgaran:n temizlenmesi:

Oksitlenme olgularin onlemek icin izgara sicak su ve notr deterjan kullanlarak elde ykanmali, iyice kurutulmaldr.

Aspiratorunbakm

Temizlik

Temizlik icin, YALNIZCA notr svi1 deterjanlarla nemlendirilmis bir bez kullan.n. TEMIZLIK ICIN ALET VEYA GEREK KULLANMAYINIZ!

Asindr.cicikli urunleri kullanmaktan kaqin.n.

ALKOL KULLANMAYINIZ!

Yagfiltresi

Pisirmeden kaynaklanan yag paracaklar:n tutar.

Ayda bir kez (veya filtré saturasyon goftergesi sistemi bu gereklili gosterdiginde), elle veya k.sa programl: ve duşuk s.cakl.kta bulas:k makinesinde agresif olmayan deterjanlara temizlenmelidir.

Bulaş k makinesinde y kamada, metal yag filtresinin rengi solabilir ancak filtreleme özellikleri kesinlikle degismez.

§ekil 15b

Aktif Karbon - Katli Filtre

(Yaln.zca Filtreleme yapan modelde)

Filtreler, aktif karbon sayesinde kokulan tutar. Aktif karbon filtreler, yuksek bir emis yuzeyi olusturacak sekilde safs:zl:klara kolayca ve tamamen erismesini saglayan orgu olmayan kumastan bir matris halinde entgre edilmislerdir.

Aktif carbon filtrer mutfak tipine ve yag filtrerinin ne derece duzenli temizlendige bagl olarak daha uzun veya daha k:sa sureli kullanmda doygunluuga ulasabilirler. Bu koku filtreri tekrar kullanlamaz ve bildirim ikaz lambas yandadegistirilmeleri gerekir.

Sekil 17 - 17a - 17b - 17c

5.2 Arzalar

Ocak calsmayabilir veya kotu calsabilir. Teknik servisi cagrmadan once neler yaplabilecegeine bir goz atal.m. Oncelikle, gaz ve elektrik besleme sebekelerinde kesinti olmadugndan, ozellikle ocaugn oncesindeki gaz musluklarin n ack oldugundan emin olun.

Brülor yanm.yor veya alev eşit degil

Asaq:dakileri kontrl edin:

• Brülörn gaz cks deliklerinde kkanlik var m?
• Brülörleri olusturan:tüm oynar k₁s₁mlar.Doğru sekilde takIm₃m?
  Ocag'n yak'nlar.nda hava ak'mlar var m?

Alev yanar halde kalm:yor

Aşaq:dakileri kontrol edin:

• Düme sonuna kadar basilmamş m?
• Düğme, emniyet donanm n n devreye gimesi icin yeterli sure boyunca sonuna kadar basImam m?
• Emniyet donan m n bulundugu yerdeki gaz c k s delikleri t:kanms m?

Brulor en kis:konumdayken yanar halde kalm:yor

Asgadikileri kontrl edin:

-Gaz cikds delikleri tkanm-5 m?
- Ocag'n yak'nlannda hava akimlar var m?
Ksik ayar dogru degil mi?

Tencere ve tavarlar dengesiz

Asag:dakileri kontrl edin:

Tencere ve tavalan tabanlar tam olarak diz mu?
Tencere ve tava brulorun veya elektrikli plakan:n ortas.na yerlestirilmis mi?
- Izgaralar ters mi konulmus?

Tum kontrollere ragmen ocek calismyor ve sorun devam ediyorsa, Teknik Servisi cagiran.

Asgdaki bilgileri verin:

• Makine modeli (Mod.)
• Seri numaras1 (S/N)

Bu bilgiler cihaz.n ve/veya ambalaj.n n uzerinde bulunan özellik plakas:nda mevcuttur.

! Yetkisiz tekniysenlere kesinlikle basvurmayn ve original olmayan yedek parçalarn takImasna daima itiraz edin.

Jbc 2.5

J 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

ginaaie aaii

10

jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie
