NikolaTesla FLAME - Kuchenka ELICA - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia NikolaTesla FLAME ELICA w formacie PDF.
| Typ produktu | Płyta gazowa z okapem wbudowanym |
| Marka | Elica |
| Model | NikolaTesla FLAME |
| Palniki | 1 palnik Dual, 1 palnik szybki, 2 palniki półszybkie |
| Moc palników | Dual: 2,7 kW (zewnętrzny) + 0,8 kW (środkowy); Szybki: 3 kW; Półszybki: 1,75 kW |
| Zasilanie gazem | Gaz ziemny (G20, G25.3) lub LPG (G30) w zależności od dostarczonych dysz |
| Zasilanie elektryczne | 220-240 V, 50/60 Hz, uziemienie obowiązkowe |
| Wbudowany okap | 5 prędkości ssania (w tym 2 boost), timer, wskaźnik nasycenia filtrów |
| Wymiary (S x G x W) | Wbudowanie: 560 x 490 mm (szacowane) |
| Waga | Około 15 kg (szacowana) |
| Materiał | Szyba ceramiczna, stal nierdzewna |
| Typ instalacji | Wbudowany (klasa 3), wycięcie w blacie |
| Filtr tłuszczu | Metalowy, zmywalny w zmywarce (co miesiąc) |
| Filtr węglowy | Plisowany, niezmywalny, wymienić zgodnie ze wskaźnikiem |
| Funkcje bezpieczeństwa | Urządzenie przeciwzgaśnięciowe (termopara), zabezpieczenie dziecięce, automatyczne wyłączanie |
| Czyszczenie | Miękka ściereczka i neutralny detergent, unikać środków ściernych |
| Części zamienne | Dysze, filtry, przyciski, ruszty (dostępne u producenta) |
| Informacje ogólne | Tylko do użytku domowego, gotowanie potraw, odciąganie oparów |
Często zadawane pytania - NikolaTesla FLAME ELICA
Pytania użytkowników dotyczące NikolaTesla FLAME ELICA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kuchenka w formacie PDF za darmo! Znajdź swoją instrukcję NikolaTesla FLAME - ELICA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. NikolaTesla FLAME marki ELICA.

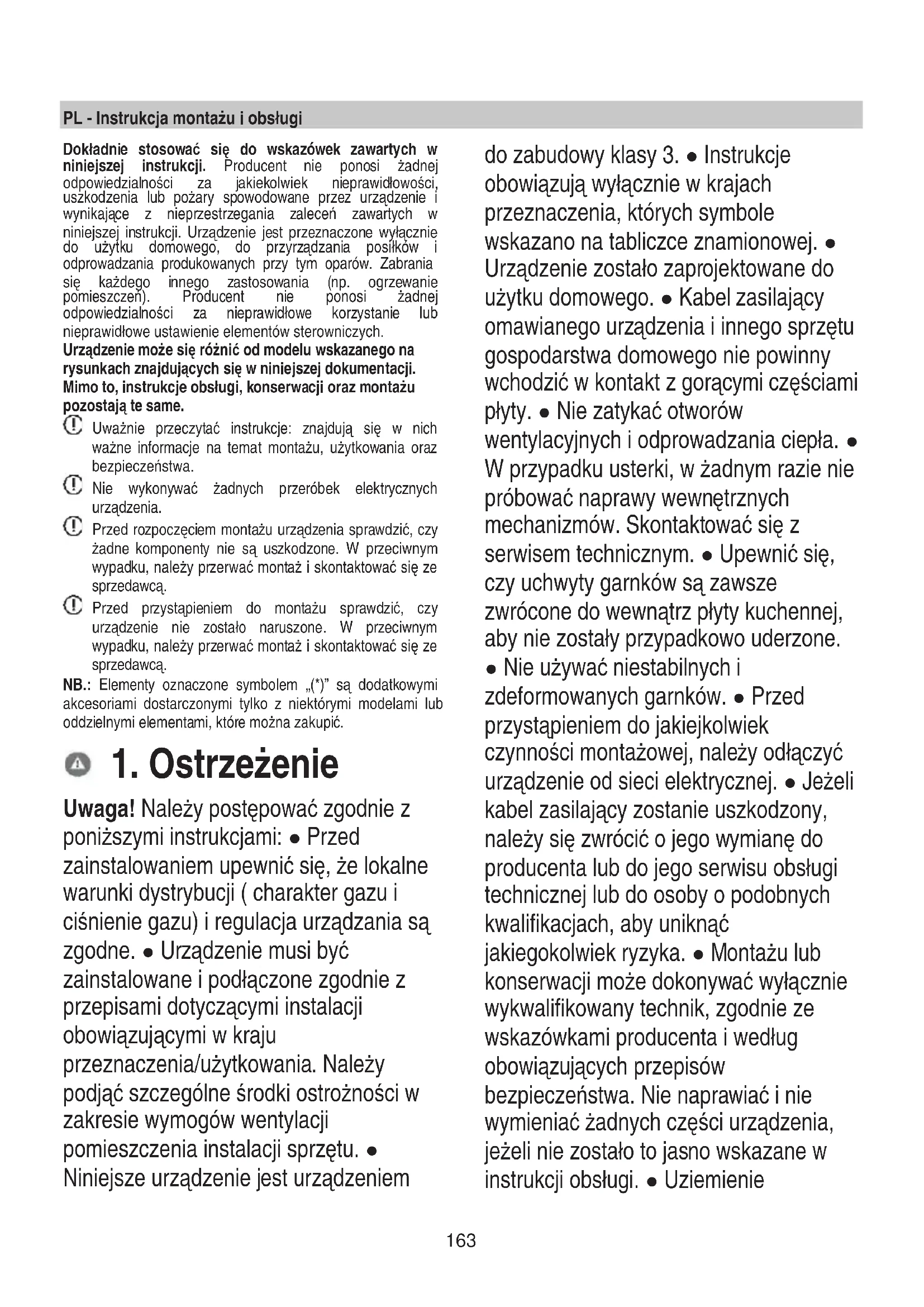

INSTRUKCJA OBSŁUGI NikolaTesla FLAME ELICA
PL Instrukcja montazu i obslugi
PL - Instrukcja montazu i obslugi
Dokladnie stosowac sie do wskazowek zawartych w niniejszej instrukcji. Producent nie ponosi zaadnej odpowiedzialnosci za jakiekolwiek nieprawidlowosci, uszkodzenia lub pozary spowodwane przy urzadzenie iwynikajace z nieprzestreganiaazolecen zawartych w niniejszej instrukcji. Urzadzenie jest przyznaczone wylacznie do uzytku domowego, do przyrzadzania posilkow i odprowadzania produkowych przy tym oparow. Zabriania sie kaźdego innego zastosowania (np. ogrzewanie pomieszczeni). Producent nie ponosi zaadnej odpowiedzialnosci zaNieprawidlowe korzystanie lub nieprawidlowe ustawienie elementów sterownikych. Urzadzenie要去 rożnic od modelu wskazanego na rysunkach znajdujacych sie w niniejszej dokumentaci. Mimo to, instrukcie obslugi, konserwacci oraz montaqu pozostaja te same.
Uwaczne przyczycy są w nich wąne informacja na temat montazu, uzytkowania oraz bezpieczność.
① Nie wykonywać zadnych przeróbek elektrycznych urzadzenia.
① Przed Rozpoczeciem montazu urzadzenia sprawdzić, czyźadne componentyNie są uszkodzone.W przyciwnym wypadku,naleź przerwać montañiskontaktoać sie ze sprzemawca.
① Przed przystapieniem do montazu sprawdzić, czy urzadzenia nie zostalo naruszone. W przyceiwym wypadku,NSEZY przerwać montaź i skontaktownik sie ze sprezmiedawca.
NB.: Elementy oznaczone symbolem (^*) sa dodatkowymi akcesoriami dostarczonymi tylko z niedtorymi modelami lub oddzielnymi elementami, ktore mayza zakupic.
1. Ostrzeżenie
Uwaga! Naleź postępowac zgodnia z poniższymi instrukcjami: • Przed zastalowaniem upewnić są, ze lokalne warunki dystrybuci (charakter gazu i ciśnienie gazu) i regulacja urzadzenia są zgodne. • Urzadzenia musi byc zastalowane i podȩczone zgodnie z przyopsisami dotyczymi instalaci obłowiazujacymi w kraju przyznaczenia/uzytkowania. Naleź podȩcz sczególne są odrożnosci w zakresie wymogów wentylacji pomieszczenia instalaci spreźtu. • Niniejsze urzadzenia jest urzadzeniem
do zabadowy klasy 3. • Instrukcje obwiatuwa wylacznie w krajach przyznaczenia, ktorych symbole wskazano na tabliczce znamionowej. • Urzadzenia zostato zaprojektowane do uzytku domowego. • Kabel zasilajczy omawianego urzadzenia i在内的 sprzejtu gospodarstwa domowego nie pouinny wchodzić wkontakt zgorąymi czȩciami płyty. • Nie zatykać otworów wentylacyjnych i odpradowazania ciepla. • W przypadku usterki, wżadnym razieNie przybowość naprawy wewétrznych mechanizmów. Skontaktowa są z serwisem technicznych. • Upewnić sączy uzychy garnków są zawsze zworćone do wewnatrz płyty kuchennej, abyNie zostaly przypadkowo uderzone. • Nie uzywać niestabilnych i zdeformowanych garnków. • Przed przystapieniem do jakiejkolwieczynosci montażowej,;naleź odźćzyc urzadzenia od sieci elektrycznej. • Jeźeli kabel zasilajczy zostanie uszkodzony,;naleź są zworćić o seinem ywmianę do producenta lub do seinen serwisu obsgligi technicznej lub do osoby o podobnych kwalifikacjań,aby uniknac jakiegokolwiek ryzyka. • Montazu lub konserwacje sądekonywać wylacznie wykwalifikowytechnik, zgodnia ze wskazówkami producenta i wedlug obowiażujacych przyepsów bezpieczność. Nie naprawiać iNie wymieniarć zadnych czȩci urzadzenia, jeźeliNie zostano tojasno wskazane w instrukcji obsglugi. • Uziemienie
urzadzenia jest obwiazkowe. - Aby instalacja elektryczna była zgodna z obrowiazujacymi normami, naleź yastosowość wyłącznik wielobiegunowy zgodny z obrowiazujacymi normami, króty zagwarantuje calkowite odśczenia od sieci w warunkach kategorii przypieciowej III, zgodnie zzasadami instalacji. - Nie stosowania rozgałęzników i przyȩźaczy. - Po zakończeniu montaquçu, uzytkownik nie sącie dostepu do elementów elektrycznych. - Caly spreź t jejego dostepné czymi sągorace podczas uzytkowania. Naleź uwaźć, abyNie dotknąć elementów grzejnych. - Naleź uwaźć, aby daneci nie bawły są urzadzeniem; trzymAAC je z dala od urzadzenia i pod nadzorem, poniewAAC podczas uzytkowania dostepné czymi moga być gorace. - W trakcie i po uzyciu nie sągne dotykać elementów grzejnych urzadzenia. - Nie klasć na urzadzeniu sciereczek lub innych materiałow时常 wopalnych, dopóki wsystkie为其 ego elementy nie ostygna. - Nie umieszczAAC materiałow时常 wopalnych na urzadzeniu lub w为其ego poplizu. - Rozgrzany tuszcz i olej sąze ulec zapaleniu. Zworocic szczególny uwage podczas przyrzadzenia potraw bogatych w tuszcz i olej. - Jeźeli powierzchnia jest peknieta, wyłączyć urzadzenia, aby uniknAAC ryzyka porañenia przem elektrycznym. - Urzadzenia nie jest przyznaczone do uruchamiania za pomocza zewétrzngo regulatora czasowego lub oddzielnégo systemu zdalnégo sterOWANIA. - Proces gotowania powinien być nadzorOWANY.
NIGDY nie probownik gasic plomienia woda. Przeciwnie, wyłaczyc urzadzenia i zgasic ogien sukrywka lub kocem gaśniczym. Niebezpieczeństwo pożaru: nie klasć przydmiotów na powierzchniach grzewczych. • Nie uzywać urzadzen czyszczących para. • Przed podląceniem do sieci elektrycznej: sprawdzić tabliczek znamionowa (umieszczona na dolnej;c)—urzadzenia), aby upewnić są, ze napiȩcie i moc są zgodne z wartosciami sieci oraz, ze gniaźdko jest odpowiednie. W razie wąpliwość skontaktaşć są z wykwalifikowanym elektrykiem.
Wazne: Po uzyciu nalezy wyłaczyc płyte kuchenna przy pomocy urzadzenia sterownikczego. Aby uniknac wycieku cieczy, zmiejejszych dopływociepia. Nie pozostawiac wączonych elementów grzejnych, gdy na płycie znajduja sie puste garnki lub patelnie lub, gdy płyta jest pusta. Po zakończeniu gotowania, wyłaczyc dane strefe grzewczya. Nigdy nie pozostawiac pustych garnkow na dzialajacych elementach grzejnych. Nie uzwyac garnkow wykraczajcych poza krawedzie płyty. UWAGA! W przypadku peknięcia szklanej płyty: 1) natychmiast wyłaczyc wszymstkie palmiki i odźaczyc urzadzenia od zasilania. 2) nie dotykać powierzchni urzadzenia. 3) nie uzwyac urzadzenia. UWAGA! UzytkOWanie płyty gazowej powoduje wyttwarzaniecie płyta, wilgoci i produktow spalania w pomieszczeniu, w którym jest ona zaintalowana. Upewnić sie, ze pomieszczenie jest dobrze wentylowane, zwaszcza podczas uzytkOWIA
urzadzenia. Utrzymywać otwarte otwory wentylacyjne lub zainstalować mechaniczne urzadzenia wentylacyjne. Przedluzone i intensywne uzytkowanie urzadzenia sąze wymagać dodatkowej wentylacji (na przykład otwarcie okna) lub skutecznychszego systemu wentylacji (na przykład zȩkszȩć poziom Mechanicznej wentylacji, jeźeli obecna). UWAGA! Urzadzenia jest przyznaczone wyłączné do uzytku domowych do przyrzadznia posilków. Zabrania są zaędgo内在 zastosowania (np. ogrzewanie pomieszczemu). Nigdy nie podgrzewAAC puszek i blaszanych pojemników zȩwnoscia, daneź jewczesnej otworzyć: mogłyby wybuchnąc! Naczyna pouinny byc umieszczzone bezposrednio na plęcie kuchennej i musza byc wysrodkowane. Podźadnym pozoremNie wkladać zadnych przydmiotów pomiedzy garnek a plęte kuchenna. Uzytkowanie urzadzenia powoduje wytwarziecie pęła i wilgoci w pomieszczeniu, w krómy jest zainstalowane. Upewnić są, ze kuchnia jest wystarczȩć go wentylowana; trzymać otwarte otwrighty wentyliacyjne, jak przywidziano w obwiązujacych przypeisach. Przedluzone uzytkowanie urzadzenia sąze wymagać dodatkowej wentylacji, na przykład otwarcia okna. Jeźeli po 15 sekundach, palnikNie przyczy sie, otworzyć drzwiczki lokalu i odczekać przyznajmiej"One minute przydokonaniem ponownej proby. Na płytach bez zabezmieczenia, w przypadku zgasność plomenia jedné go z palmików, zakrecić odpowiedni kurek i niedrzej boreskość zędrzej boreskość zędrzej boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boireskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boreskość zȩź boresko席卷
probownik gołaczenia przy upływenIEDnej minuty. Pozakończenu gotowania, powinno są rownież zakrcicć glówny kurek przewodu i/lub butli. Przed Rozpoczeciem czyszczenia lub konserwacci,NSEZY odłaczyc produkt od sieci elektrycznej wyjmujac wtyczke lub wyłuczajac glówny wylącznik. Podczas wszystkich czynnosci instalacyjnych i konserwacyjnych uzywać rekawic roboczych. Urzadzenia moga uzywać daneci powyzej 8 roku zycia oraz osoby o ograniczonych zdolnosciach fizycznych, czuciowych i psychicznych lub osobyNie posiadajace doświadczenia, lub wystarczajȩwiedzy pod warunkiem,ź床位 nadzorowane lub zostana przeszkolone na temat bezpiecznégo uzytkOWANIA i zwiazanego z nim niebepezpieczność. Nalezy pilnować daneci, abyNie bawiść urzadzeniem. Czyszczenia i konserwacci nie moga dokonywać daneci bez nadzoru. Nalezy trzymać daneci w wieku ponizej 8 lat z dala od urzadzenia. Dzieci nie moga bawić sie urzadzeniem. W lokalu musi byc odpowiednia wentylacja, gdy okap kuchenny jest uzywany rownoczesnie z innymi urzadzeniami spalajocymi gaz lub innne paliwa. Nalezy czestoc czyscić okap wewnatrz i na zewnatrz (PRZYNAJMNIEJ RAZ W MIESIACU); zawsze przestrzegAAC wskazowyek wskazanych w instrukcjach konserwacci. Nieprzestrzeganie kasad dotyczych czyszczenia okapu i wymiany oraz czyszczenia filtrów wieze są z ryzykiem pożaru. Surowsko zabrania są
przyrzadzania produktow na wolnym ogniu.
Stosowanie wolnego ognia jest szkodliwe dla filtrów i sązebyć przyczyna pożaru, dlatoiść jest surowo zabronione. Smażenie musi nastepować pod stałę kontrola, aby przyegrzany olej nie zapaliść. • UWAGA: Podczas funkcjonowania płyty kuchennej dostepné czȩsci okapu mogą być gorace. • Uwaga! Nie podłączać urzadzenia do sieci elektrycznej, dopóki nie zostanie zakończony是我的 montañ. • W odniaresieniu dozasad technicznych i przypeśów bezpiecieznstwa dotycznych odpradowania spalin, naleź ysie sciése zastosowość do Rozporzadzen lokalnych wędz. • Wyciagane powietrze sąne sąze przesypane przyez kanai stosowany do odpradowania spalin produktu lub innie paliwa. • Nigdy sąstosować okapu bez prawidłowo zamontowanej krati! • Uzywać wyłącznie srbum mocujacych znajdujacych sąwysposażeniu produktu lub, jejeli ich brak, zakupić s Ruby odpopiewiednio go rodzaju. Uzyć srub o odpopiewiednio dlugosci, wskazanych w Instrukcji montañu. • Podczas rownoczesnosgo fungcjonowania okapu kuchennego i innych urzadzen zasilanych energia inną niedlektryczna, negatywne ciasnienie w pomieszczeniuNie sąze przyekraczać 4 Pa (4 × 10-5 barów).
Urzadzenie zostato oznaczone zgodniez Dyrektywa Europejska 2012/19/WC - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Dokonujac prwidlowej utylizaciji produktu, uzytkownik przyczynia sie do
zapobiegania potencjalnemu negatynemu wplywowi na srodowisko naturale i zdrowie.
Symbol umieszczony na produktie lub na zaączonej dokumentaggi oznacza, ze nie powinien on byc traktowany jako odpad domowy,NSEy go oddac do odpowiedniego punktu zbiórki sprezetu elektrycznego i elektronicznego. Nalezy sie go pozbyc zgodnie z lokalmymi przypisami dotyczymi utylizazioni odpadów. Aby uzyskaweije informaci na temat utylizazioni, złomowania i recyclkingu produktu, nalezy skontatkłowacie z wąsciwym biurem lokalmnym, centrum zbiórki odpadów lub ze sklepem, w ktorym zostat zakupiony.
Urzadzenie zostalo zaprojectowane, przytestowane i wyprodukowane zgodnie z normami dotyczymi:
- Bezpieczenstwa: EN/IEC 60335-1; EN/IEC 60335-2-102, EN/IEC 60335-2-31, EN/IEC 62233, EN30-1.
- Osiagów: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301; EN30-2-1.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Porady dotyczace prawidlowego uzytkowania ograniczajacego wpyw na srodowisko: Podczas Rozpoczecia gotowania wączyc urzadzenia zminimalna prędkość, pozostawiazć je wączone rownież na kilka minut po zakońceniu gotowania. Zwiększyc prȩdkość tylko w przypadku duzej ilosci spalin i oparów, uzywajć funkci booster wącznie w ekstremalnych wypadkach. Aby utrzymac skutecznosć systemu redukcie nieprzyjemnych zapachów, wymieniać, gdy jest to konieczne filtry węglowy/e. Aby zachownik skutecznosć filtraprzechIWuszczowego, w razie koniecznosci naleź go wyczyscić. Aby zwiększyc skutecznosć i zrewukowej halas, zastosownik maksymalna srednice systemu odpradowania wskazana w niniejszej instrukcj.
2. Obsługa
2.2 Oszczednosć energetyczna

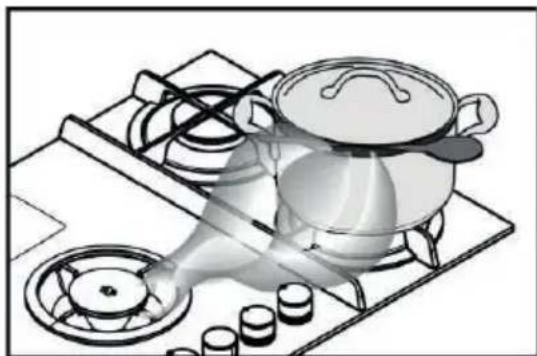

Zwróc Uwage = zaleca sie stosowanie garnek o srednicy odpowiednej do palników uwazajac, aby maksymalny plomien nie wychodzil poza ich dno
Aby uzyskac jakNJalepsze reztutyat y powinno sie:
-Uzywać garnków o srednicy dna odpowiednej do wymiarów palników.
Aby sprawdzić srednice garnka do kaźdego pojedynciego palnika, skonsultowyć ilustrrowana czȩc ninejszej instrukcj.
-Uzywać wyłacznie garnków i patelni z plaskim dnm.
- Gdzie jest toMZliwe, podczas gotowania przykryc garnek Pokrywkaj
- W celu zmniejszenia czasu, gotowac warzywa, ziemniaki itp. w niewielkiej ilosci wody.
- Uzywac szybkowaru, który dodatkowo ogranicza zużycie energii i czas gotowania
- Ustawic garnek na srodku strefy grzewczej oznaczonej na plicie.
- Aby zredukowac zuzycie energiiazoleca sie wyregulowanie palnikow na poziomie oppowiednim do trwajacego gotowania. Dla zagwarantowania maksymalnej skutecznoscizasysania operow, umiesci duza lyzke pomiedzyPokrywka a gamkiem, zwaszczwa w przypadku wysokich garnkow.
Uzytkowanie okapu
System zasysania oparowMZebyc uzywany w wersji wciagowej 己 odpwadzaniem na zewnatrz budynku lub filtrujacej 己 zwewetrzna recyrkulacion.
Wersja wyciagowa
Rys. 7
Opary sa odprowadzane na zewnatrz za pomoca szeregu\ przewodow ruwych (do oddzielneo zakupu)\ przymocowanych do kolnierza znajdujacego sie w\ wyposazeniu.
Średnica rury spustowej musi byc rowna srednicy pierScienia法律法规：
- w przypadku wyjscia prostokatnégo 222 x 89 mm
-w przypadku wyjscia okraglego 150 mm (^*)
Dodatkowe informacja znajduja sie na stronie dotyczzej akcesiorow wersji wyciagowej, w ilustrowanej czeci niniejszej instrukcji. Rys. 7c
Podlączyć produkt do przewodów ruwychi otworów spustowych na scianie o srednicy rownej srednicy wylotu powietrza (kohnierz sączacy).
Zastosowanie rur i otworów spustowych na scianie o mniejszej srednicy doprowadzi do zmiejszenia osiagów zasysania i znacznego zwiekszenia halasu.
W takim przypadku producent uchyla sie od wszelkiej odpowiedzialnosci.
Zastosowac mozliwie jak najrotszy przywod.
Uzyc przyzewodu z moziwie jak najmiejsza liczba fukow (maksymalny kat kolanka: 90^
Unikać duzych rożnic w przyzekroju przyzewodu.
Wersja filtrujaca
Rys. 8
Przed ponownym wpwadzeniem do pomieszczenia,
zasysane powietrze zostanie przyfiltrowane przye
odpowsiednie filtry przyciwtluszczowe i filtry
przeciwzapachowe.
Produkt jest dostarczy z wszymkimi elementami niezbędymi do standardowygo montazu, z wylotem powietrza w przychodnej;cosci cokolu mebla.
Produkt jest wyposzaźony w cztery zestawy filtrów węglowych zatrzymujacych nieprzyjemne zapacho.
Wegiel aktywny znajduje sie w matrycy z wókniny, co uzmliwa latwy dostep zanieczyszczén, tworzac w ten sposob duza powierzchnie chlonna.
Dodatkowe informacja znajduja sie na stronie dotyczzej akcesiorow wersji filtrujacej (w ilustrowanej czeci niniejszej instrukcji).
Rys. 13b
Skonsultowac strony www.elica.com i www.shop.elica.com w celu uzyskania informaci na temat wzystkich dostepnych zestawów umozliwajych rozne Rozwiazania instalacyjne, zarawno w wersji filtrujucej jak i wymiagowej.
3. Instalacja okapu
Instalacja elektryczna, mechaniczna i podłaczenia gazu musza byc przy przechrowadzone przy bez wykwalifikowy個人.
Urzadzenia zostalo zrealizowane do zagudowy w blacier roboczym o grubosci 2-6 cm, w przypadku instalacji TOP; 2,5-6 cm w przypadku instalacji FLUSH.
Minimalna odleglośc pomiedzy płyta kuchenna a sciana musi wynosić przyznajmiej 5 cm od sciany tylnej, przyznajmiej 40 cm od scian bocznych i przyznajmiej 50 cm od zawieszonymych polek. Niniejszy produkt dotyczny urzadzenia do jabudowy w klasie 3.
Rys. 1a/1b
3.1 Podłaczenia elektryczne
Rys. 3
- Installaci musi dokonywać wykwalifikowy personel znajcy obowiażuacje przypepiesy dotyczȩ instalaci i bezpieczność. • Producent nie ponosi odpowiedzialnosci za osoby, zwierzenia lub rzej w przypadku niedzastosowanie są do wytycznych zawartych w niniejszej instrukcji. • Kabel zasilajczy musi byc wystarczajaco dlugi, aby umozliwić wyjjecie pły kuchennej z blatu roboczego • Upewnić są, ze
napięcie na tabliczce znamionowej znajdujacej są na spodzie urzadzenia odpowyada napiȩciu pomieszczenia, w ktoplym zostanie ono zainstalowane. Nie uzywać przydłuźaczy. Zgodnia z prawem uziemienie jest obłow空气质量. Przewód elektryczny uziemienia musi byc o 2 cm dluszysz od innych przewodów Wźadnym punkcie przewód nie sągneść temperatury o 50^ wyźsej od temperatury otoczenia. Urzadzenia przyznaczone jest do stało podlączenia do sieci elektrycznej, dlatego teź,NSE je podlączyć do stało sieci za pomocamy wylącznika wielobiegunowycho, zgodnégo z przyopsisami, ktopicy zagwarantuje calkowite odciecie zasilania w warunkach kategorii przypieciowej III oraz;będzie latwo dostepny po zamontowaniu.
Uwaga! Przed ponownym podlączeniem obwodu do zasilania sieciowego i sprawdzeniem prawidłowego dzialania, naleź zawsze sprawdzić,czy kabel sieciowy zostaw prawidłowo zamontowy. Uwaga! Wymiana kabla połaczeniowej musi byc wykonana przyz autoryzowych serwis techniczny lub osobe oo podobnych kwalifikacjach.
3.2 Podlaczenia Gazu
- Installazioni musi dokonywać wykwalifikowy personel znajczy obłowiazujace przypepiesy dotyczawe instalazioni i bezpieczędsta. PodłacZYC urzadzenie do butli lub instalazioni, zgodnia z zaleceniami wskazanymi w obłowiazujacych przypeisach, upewniajacsiwczesnej,czy spreź jest
przystosowany do dostepnego rodzaju gazu.
- W przyȩćne metalowe sztywne/pólsztywne Dokonać podȩćzenia za pomocamy zęcników i metalowych tur (równego), aby nie spowodowej napȩzenia na wewétrznych czȩciach urzadzenia. Montazu goźny sąȩzy dokonać tak, aby ich dlągość, w warunkach maksymalnégo Rozciagniecia, nie była园区 zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęsuka zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźne zęska zędźna zęska zędźna zęska zędźna zęska zędźna zęska zędźna zęska zędźna zęska zędźna zęska zędźna zęska zędźna z₀
Uzywać wylącznie węzy zgodnych z obłowiazujacymi przyepsisami krajowymi. • Zworć Uwage - Po zainstalowaniu sprawdzić, za pomocamy wody z mydlem,idealna szczelność sągam systemu podlączeniowych. Nigdy nie uzywać ognia do takiej kontroli.
- Przystosowanie do在内的 rodzaju gazu - Aby przystosowania urzadzenia do内的 rodzaju gazu niedo do ktorego zostalo przyznaczone (wskazany na etykatie przymocowanej w dolnej czeci płyty lub na opakowaniu), nalezy wymienci dysze wykonujac nastepujace czynnosci: 1-zdacja kratki z płyty i wyciagnac palniki z ich gniazd 2- odkreci dysze, uzywajac klucza nasadowego 7mm i wymienci je na dysze
odpowednie do nowego rodzaju gazu (patrzabela „Informacja dla uzytkowników o palnikach gazowych“)
- 3 - zamontować wszystkie czymi w odwrotnej kolejnosci - Uwaga! Po zakończeniu czynnosci, wymiennie stara etykiete na etykiete oppowiadajęc nowemu rodzajowy uzywanego gazu.
RYS.A0.
- Regulacja minimum - W celu wyregulowania minimum: 1 - ustawic kurek na pozycji minimum - 2- zȩćPokretto i uzywajć odpowiedniago srbokreta zadziałyć na szrubie regulacyjnej znajdujacej są wewnatrz lub z boku drażka kurka,ź do uzyskania niewielkiego regularné go plomenia
RYS.A1. 3 - sprawdzić,czy w momencie szybkiego przykrećenia kokręta, z pozycji maksymalnej na minimăna, nie nastapi wyłączenia palników 4 - w przypadku niedźadziałania urzadzenia bezpiecieżstwa (termopary), z palnikami ustawionymi na minimum, zwiéksZYc natȩzenia przypopławu dla minimum, uzywȩć sruby regulicyjnej. 5 - po wyregulowaniu, załość plomby umieszczone na by-pass za pomocą lakulub podobnégo materiały W przypadku gazów ciekflammatory (np. GPL) sąȩzy dokrecić sruberegulacyjna do oporu.
Uwaga! Po zakończeniu czynnosci wymienić stara etykiete na etykiete odpowiadajća rodzajowy nowego uzywanego gazu. • Uwaga! Jeźeli ciñnienie stosowanego gazu;będzie inné (lubzmienne) od przywidzianego, naleź yzainstalować na przywedźie wejsciowym
odpowedni regulator ciśnienia zgodny z obowiazujacymi przyepisami krajowymi. Ilość powietrza niedego do spalania nieMZebyc mniejsza niz 2,0 m3/h na kaźdy kW zinstalowanej mocy. Patrz tabele mocy palników.
3.3 Instalacja okapu
Przed Rozpoczeciem instalacji:
- Po Rozpakowaniu produktu sprawdzić,czyNie zostaw on uszkodzony w czasie transportu a w przypadku problemów, przydzystapieniem do instalacji, skont⁺towitzć sie ze spreźedawca lub Dzialem Obs⁺ugi Klienta.
Sprawdzić,czy wymiary zakupionego produktu są odpowiednie do wybranje strefy montazu.
Sprawdzić,czy wewnatrz opakowania nie umieszczonno (na czas transporte) dodatkowych elementów (takich jak worki ze srbami, gwarancje itd.) i ewentualnie wyjac je i przechować. - Upewnic sie rOwniez, ze w povlizu.), mejscn instalacji znajduje sie gniazdo elektryczne
Przystosowanie mebla do jabudowy:
- Produktu nie wolno montować nad urzadzeniami chlodniczymi, zmywarkami do naczn, piecykami, piekarnikami, pralkami i suszarkami.
- Przed wlozeniem ptykuchennej wykonac wszystkie otwory w meblu i ostroznie wyjac trociny i wiorny pozostale po cieciu.
WAZNE: uzywac jegnoskladnikowego kitu uszczelniajaçego (S), odpornero na temperature do 250^ ; przyed montažem, nalezy dokladnie wyczyszć powierzchnie do klejenia usuwajc wszelkie substantjc, któ moglyby niedkorzystnie wplynac na sklejenie (np.: produkty zapobiegajace przywieraniu, smar, olej, pyt, resztki starego kleju itp.); nalezy rownomiernie Rozprowadzić klej na calym obwodzie ramy; po przyklejeniu pozostawic do wyschniecia na okolo 24 godziny.
Rys. 1b
Uwaga! Niezinstalowanie szrub i elementów mocujacych zgodnie zniniejszymi instrukcjami moze doprowadzić do ryzyka natury elektrycznej.
NB.: dla zapewniazenia prawnówego montazu produktuazole są owiniȩcie przyzwodów ruwych taśma klejac o nastepujacej charakterystyce:
- folia elastyczna z miékkiego PVC, z klejem akrylanowym
-zgodna znorma DIN EN 60454 - samogasnacy
- o swietnej wytrzymałość na starzenia
- odporna na skoki temperatury
- mözgliwa do uzycia w niskiej temperaturze
4. Dziañanie okapu
1-Palnik polszybki
2-Palnik Dual
3-Palnik szybki
4-Palnik polszybki
5-Strefa zasysania / Zdejmowana krataka
6-Zdejmowane katki
7-Pokretla sterowania:
a. Wlaczenia/wylaczenia palnika gazowego
b. Właczenia/wyłaczenia palnika gazowego Dual
c. Właczenia/wyłaczenia ssawy
3.2 Uzywanie płyty kuchennej UZYTKOWANIE PLYTY KUCHENNEJ
Właczenia palnika (1-3-4) nastepuje poprzej nacsiść na danePokretto i przyzekrecenie go w lewo, dopóki wskaźnik nie
zbiegnie sie z pozycja maksimum
Wydadowanie elektryczne pomiedzy swieca a palmikiem powoduje wączenia danego palnika. Po wączeniu, natychmiast pucić Pokretlo, reguljac plomien w zależnosci od potrzeby.
Właczenia palnika nastepuje poprzej przytrzymanie wciśnietàgo Pokretla na pozycji maksymalnej przyez okło 3-5 sekund. Po puszczeniu Pokretla upewnić sie, zePALNIK pozostaje wączony.
Zwroc Uwage = w przypadku braku energia elektrycznej,+</nma wlaczyc palnik uzywajacPokretla w taki sam sposob i zbliazajc ogien do otworow w是我的ejciesci.

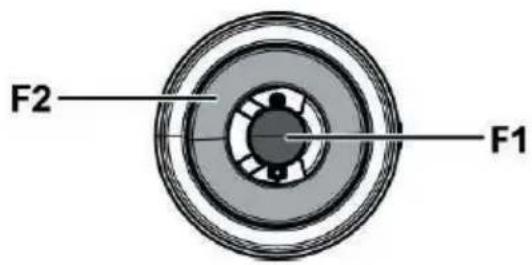

Wlaczenia palnika Dual (2) nastepuje w taki sam sposob, poprzej wciśnicie i przyrekreceniePokretta w lewo.
W tym przypadku, kaźdej pozycji opodiwa当做 inné dzialanie palników, jak wskazano poniȩj:
1 przeskok: F1 plomien duzy - F2 plomien duzy.
2 przeskok: F1 plomien duzy - F2 plomien maIy.
3 przeskok: F1 plomien duzy - F2 wyłaczony.
4 przeskok: F1 plomien maIy -F2 wyfaczony.
UZYTKOWANIE OKAPU

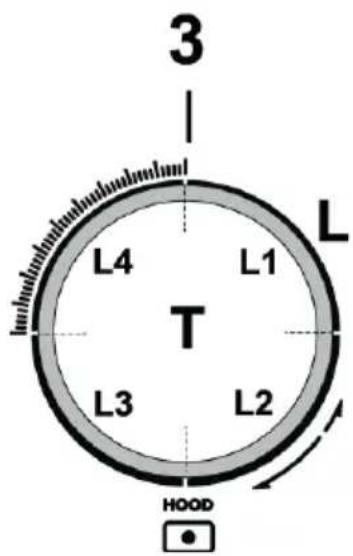

Zwroc Uwage =Pokretto ssawy jest wyposazone w podswietlona obrotowa tarcze;
w zaleznosci od wybranej funkci,Pokretlo:noza przykrecić lubwcisnoch.
- Aby wybrać dostepné predrugosci zasysania:
PrzekreciPokretlo (3) w prawo,aby wączyc i zwiekszyc prędkosć zasysania w lewo,aby ja zmiejeśczyc i wyłaczyc okap.
Korona (L) podswietli sie wskazujac wybrana prędkosc zasysania:
L1 wączona
predkosc 1
-L1+L2 wączone
predkosc2
.L1+L2+L3 wlazone
predkosc3
· L1 + L2 + L3 + L4 -migajace powoli
predkosci 4 (Boost 1): czas trwania 30 minut, po czym okap automatycznie ustawia sie na predkosci 3
· L1 + L2 + L3 + L4 -migajacezybko
predkosci 5 (Boost 2) : czas trwania 7 minut, po czym okap automatycznie ustawia sie na predkosci 3
L wyłaczone:
Silnik zasysania wylaczony
-Timer
Ssawa jest wyposzażona w funkcje timer, ustawionego czasowo automatyczné go wychzenia.
ZwrocUwage timer niedziaja dla prędkosci Boost 1 i Boost
2, ktoresaquizustawione czasowo
Aby uaktywnic Timer wcisnacPokretto (3-T) na 2 sekundy;
- jezeli uzywa sie prędkosci 1: okap wymiączy są automatycznie po 15 minutach (L1 miga)
-
jezeli uzywa sie prędkosci 2: okap wymiączy są automatycznie po 10 minutach (L1 jest stała - L2 miga)
-
jezeli uzywa sie prędkosci 3 : okap wyłaczy sie automatyczne po 5 minutach (L1+L2 są state - L3 miga)
-Urzadzenie kontroli nasycenia filtrów
Okap jest wyposaźony w urzadzenia, króre wskazuje kiedy naleź przy przechrowadzić konserwȩ filtrów
Aby uakterwynic urzadzenia kontroli nasycenia filtrów, postepośwc w nastepujczy sposob:
1 - Wymiączy okap.
2-WcisnacPokretto(3-T)przez5 sekund;
korona(L)wczy sie migajci wskazujac wejscie do menu
ustawiania filtrow
ZwrocUwage Urzadzenie kontrlnasycenia filtra
przeciwtusczowego jest zazwyczaj aktywne;
urzadzenie kontrl filtra weglowego jest zazwyczaj wylaczone
3a -Filtr przyciwtluszczowy
Przekrecić Pokretlo (3) w sprawo L2+L3ość zȩczaj są na state
WcisnacPokretlo: L2 +L3 zaczynaja migac, urzadzenia
kontroli filtra przyciwtluszczowego jest wylączone
WcisnacPokretlo: L2 +L3ość zȩczaj są na state, urzadzenia
kontroli filtra przyciwtluszczowego jest aktywne
3b -Filtrry weglowe aktywne
Przekrecić Pokretlo (3) w lewo L1+L4 walks na state
WcisnacPokretlo: L1 +L4 walks na state, urzadzenie
kontroli filtra weglowego jest aktywne
WcisnacPokretlo: L1 +L4 zaczna migac, urzadzenie kontroli
filtra weglowego jest wylaczone
4 - Ponownie wcisnacPokretto (3-T) na 5 sekund; korona (L) miga, nastepnie wylacza sie, wskazujac wyjscie z menu ustawien filtrow ZworcUwage po 1 minucie automatycznie wychodzi siez Menu
Syngnalizacja nasycenia filtrów przechiwłuszczowych
L2 + L3 migaja, gdy konieczne jest przyepamadzenie konserwacci filtra przechiwłuszczowego
Syngnalacja nasycenia filtrów węglowych
L1 + L4 migaja, gdy konieczne jest przyepamadzenie konserwaczji filtra weglowego
Reset syngnalizaci nascenyia filtrów
Po przypadzieniu konserwaczij filtrów wcisnac poukretlo (3-T) przy z 4 sekundy: led L wyłacza sie, potwordzajac reset. Uwaga: w przypadku JDBCNs wskazania (nascenie filtra przyciwtuszczowego i filtra wglowego), nalezy powtorzyc reset dwukrotnie.
Tabelemocy
| ZASILANIE | PALNIKI | OZNAKOWANIE WTRYSKIWACZA | WYDAJNOŚC Kw | ZUŽYCIE | CIÁSIENIE GAZU | |||
| TYP | CIÁSIENIE mbar NORM. | min. | nom | max | ||||
| Gaz | G20 20mbar | DUAL ESTER - B | 89 | 2,7 | 334 l/h | 17 | 20 | 25 |
| DUAL CENT -A | 68 | 0,8 | ||||||
| SZYBKI PÓLSZYBKI | 125 | 3 | 286 l/h | 20 | 28-30 | 35 | ||
| 97 | 1,75 | 167 l/h | ||||||
| Gaz | G30 29 mbar | DUAL ESTER - B | 63 | 2,7 | 255 g/h | |||
| DUAL CENT -A | 46 | 0,8 | ||||||
| SZYBKI PÓLSZYBKI | 80 | 2,5 | 182 g/h | |||||
| 66 | 1,75 | 127 g/h | ||||||
| Gaz | G25.3 25 mbar | DUAL ESTER - B | 92 | 2,7 | 382 l/h | 20 | 25 | 30 |
| DUAL CENT -A | 71 | 0,8 | ||||||
| SZYBKI PÓLSZYBKI | 130 | 3 | 327l/h | |||||
| 100 | 1,75 | 191 l/h | ||||||
| Gaz | G30 50 mbar | DUAL ESTER - B | 54 | 2,7 | 255 g/h | 42,5 | 50 | 57.5 |
| DUAL CENT -A | 40 | 0,8 | ||||||
| SZYBKI PÓLSZYBKI | 78 | 3 | 218 g/h | |||||
| 60 | 1,75 | 127 g/h | ||||||
DUAL ESTERN-B
DUAL CENT - A
Rys. 19
Uwaga: prawidlowe konfiguracje to te odnoszace sie do dysz znajdujacych sie w wyposazeniu (ktore zmieniaja sie wazoleński od produktu).
5. Konserwacja
Konserwacia phyty kuchennej
Uwaga! Przed jakakolwiek czynnosci czyszczenia lub konserwacci upewnić sie, ze strefy grzewcze są wylączone i zimne.
5.1 Czyszczenie okapu
Plyte kuchenna nalezyczysci po kaźdym uzyciu.
Wazne:
Nie uzywać gabek sciernych i metalowych druciaków. Ich stosowanie要去 czasem doprowadzic do uszkodzenia szklanej powierzchni.
Nie uzywać zracych srodków chemicznych takich jak spray do piekarnika lub odplamiaczy.
Po kaźdym uzyciu poczekać na wystygniȩcie i wycyszȩc吞噬usuwajć osady i plamy z resztek zwywnosci.
Cukier lub bardzo slodkie produkty powoduja uszkodzenie phyty kuchennej i dlatego nalezy je natychmiast usunac.
Sól, cukier oraz piasek moga zarysować szklaná powierzchnie.
Uzywać miękkiej sciereczki, papieru kuchennego lub specialnych produktów przyznaczonych do czyszczenia pły t y (przestręgać zalecen Producenta).
NIE UZYWAC URZADZEN CZYSZCZACYCH PARA !!!
Dla zapewnienia dlugotwalego fungkjonowania urzadzenia konieczne jest przypoprowadzanie dokladrnego okresowego czyszczenia, biorac pod uwage, ze:
- częci szklane, stalowe i/lub emaliowane naleźcy czyscić odpowiednimi niedciernymi i niedracymi produktami (dostepnymi na rynku). Unikać produktów na bazie chloru (wybielczy itd.)
- nie pozostawiac na blacie roboczym substancji kwaśnych lub alkalicznych (ocet, sol, suk cytrynowy itp.)
nalezy czesto myc korony i nakladki (ruchome czosci palnika) w goracej wodzie z detergentem, usuwajc ewentualny osad i dokladnie je wycierajac; sprawdzić,czyźaden otwor korony nie jest zatkany, nawet czeciowo.
Po wyczyszczenuiu umieść katki i palniki na sąjecu.
a. URZADZENIE BEZPIECZENSTWA
b. Świeca zapłonowa PALNIKÓW GAZOWYCH
Zwroc Uwage - Ewentualne smarowanie kurkow musi\ przempowadzic wykwalifikowy personel, do ktorego\ nalezy sie zwrociw przypadku nieprawidłowosci\ dzialania. Okresowo sprawdzać stan węza zasilania
gazem. W razie wycieku, natychmiast zworcić sie do wykwalifikowanego personelu w celu wymiany.
Wazne:
W razie przypadkowygo wydostania sie duzej ilosci plynu z garnkow, moza uzyc zaworu spustowo go znajdujacego sie w dolnej czeci, aby usunać wszelkie resztki i umožliwoć jak najlepsze wyczyszczenie.
Rys.16
W celu dokladnego i doglebnego wyczyszczenia mozna calkowicie wyjac dolny zbiornik
Rys.18
Czyszczenie metalowej katki:
Grill nalezy myc recznie w cieplej wodzie z neutralnym detergentem i dokladnie wysuszyc, aby uniknac utleniania.
Konserwacja okapu
Czyszczenie
Do czyszczenia uzywac WYLACZNIE szmatki nasaczonej neutralnym plynnym detergentem. DO CZYSZCZENIA NIE UZYWAC ZADNYCH NARZEDZI LUB PRZYRZADOW!
Unikać stosowania produktów zawierajycch substantjcścierne.
NIE UZYWAC ALKOHOLU!
Filtr przyciwthusczowy
Przytrzymuje czasteczki tlusczcugowstajce podczas gotowania.
Naleź go czyscić raz w miesiacu (lub, gdy system saturacja filtrów wskazuju tak koniecznosć) uzywajć nieagresywnych detergentów, ręcznie lub w zmywarce do nacźny w niskiej temperaturze i w krótkim cyklu mycia.
Podczas mycia w zmywarce do naczyń, metalowy filtr przyciwłuszczowy要去 ulec przybarwieniu, mimo to jejego wąsciwość filtracyjne nie ulegaj zmieanie.
Rys.15
Filtr Weglowy - Plisowany
(Tylko do Wersji Filtrujacej)
Dzieki wegrłowik aktywnemu filtry zatrzymuja nieprzyjemne zapachy. Wegiel aktywny jest zawarty w macie z wlokniyny, daneki ktorej jest on latwo i w peñni dostepny dla zanieczyszczene, tworzac duza powierzchnie chlonna. Saturaacja filtrów wegrłowych nastepuje po druźszym uzytkowaniu i w zależnosci od gotowania oraz czestotliwość czyszczenia filtra przyciwłuszczowych. Nie mayra regenerować filtrów przyciwzapachowych; po uaktywnieniu sie kontrolki syngnalizacyjnej, naleź je wymienc.
Rys. 17-17a-17b-17c
5.2 Poszukiwanie usterek
Moze sie zdarzyc, ze plya nie dzia lub dzia naieprawidlowo. Przed wezwaniem serwisu technicznegonalezy sprawdzić,czy moins samodzielnie naprawicusterké. Nalezy, przyded wszystkim, sprawdzićczy nie ma przerw w dopływie gazu i sieci elektrycznej, awszczególnosciczy kurki gazu znajdujace sie przyded urzadzeniem sa otwarte.
Palnik nie wącza sie lub plomien nie jest rónomierny
Nalezy sprawdzić,czy:
Sa zatkane otwory wylotu gazu palmika.
- Sa prawidłowo zamontowane wszymstkie ruchome czȩci, wchodźne w skład palnika.
W oblizu pły sa przyciagi powietra.
Plomienie pozostaje zapalony
Nalezy sprawdzić,czy:
-Wcisnieto do konca Pokretla.
- Przytrzymano pokretto przy czas wystarczajcy do uaktywnienia urzadzenia bezpiecznychsta.
-Sa zatkane otwory wylotu gazu przy urzadzeniu bezpieczene sta.
Palnik na pozycji minimum nie pozostaje wączony
Nalezy sprawdzić,czy:
-Sa zatkane otwory wylotu gazu.
W oblizu pIyI sy przeciagi powietra.
- Regulacja minimum nie jest prawidłowia.
Garnki nie sa stabilne
Nalezy sprawdzić,czy:
Dnogarnka jest idea!nie plaskie.
- Garnek jest wyśrodkowy na palniku lub plycie elektrycznej.
Kratki zostaly zamienione.
Ježeli, pomimo wszystkich takich kontrli, plyta nie dziala i usterka trwa, wezwac Serwis Techniczny.
Podac:
-model maszyny (Mod.)
- Nr seryjny (S/N)
Takie informacja znajduja sie na tabliczce danych, umieszczonej na urzadzeniu i/lub opakowaniu.
! Nigdy nie zwracć sie doNieautoryzowanych techników i nie pozwolć na montañ Nieautoryzowanych częsci zamiennych.
Pipojte spotrebic k trubicim a odvodnim otvorum na stene s prumerem stejnym jako vyvod vzduchu (pnpojovac piruba).
