KULLANIM KILAVUZU MM 71 BENNING

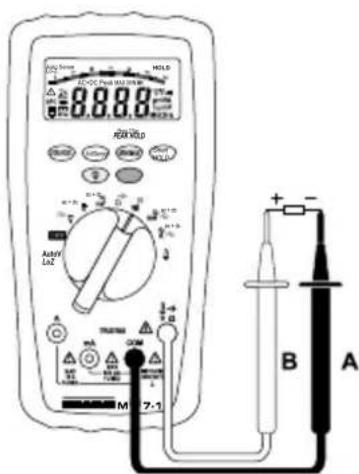

Resim 6: Direnç Ölçümü

Resim 7: Diyot Kontrolü

Digital LED/CC Power 100kV 8.8.8.8 光敏值0 Auto/Lo2 M 7-1 + - B A

8.8.8.8 RJN100 MΩ 7-1 B A

Resim 8: Sesli Uyarıcı ile Süreklilik kontrolü

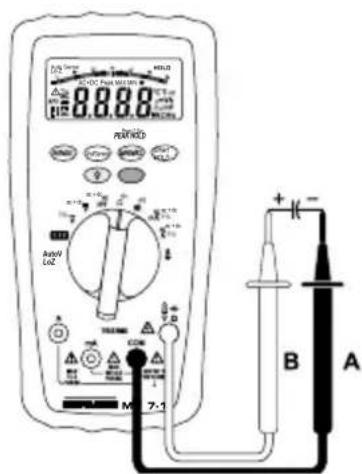

Resim 9: Kapasite Ölçümü

HOLD 0.0000 nsinkb AutoV Le2 7-1 M B A

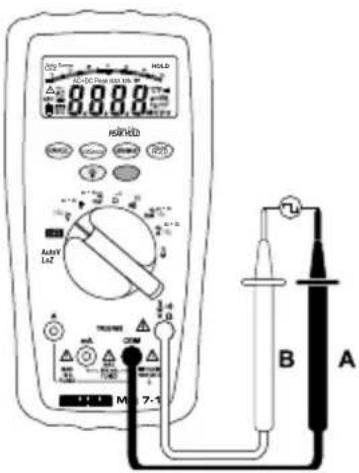

Resim 10: Frekans Ölçümü

Resim 11: Isı Ölçümü

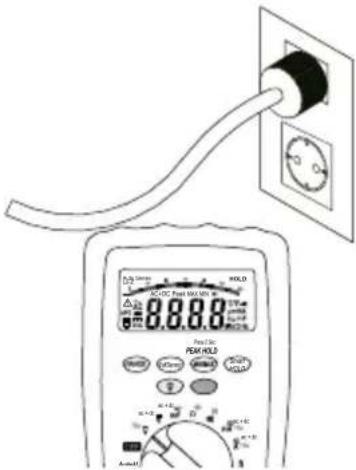

Resim 12: Akustik gerilim indikatörü

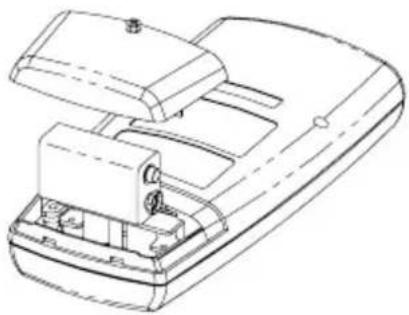

Resim 13: Batarya Değişimi

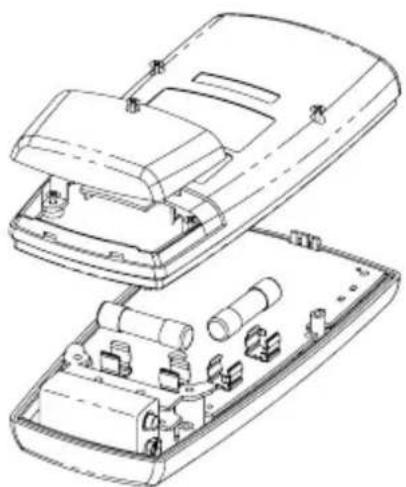

Resim 14: Sigorta Değişimi

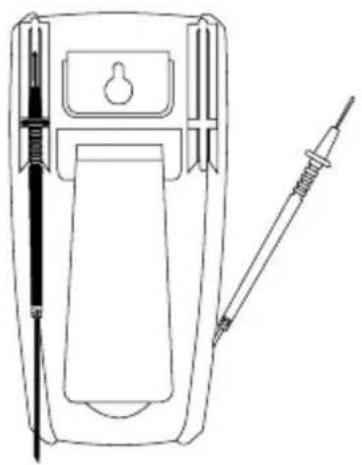

Res.15: Emniyet Ölçüm Tesisatının Sarılması

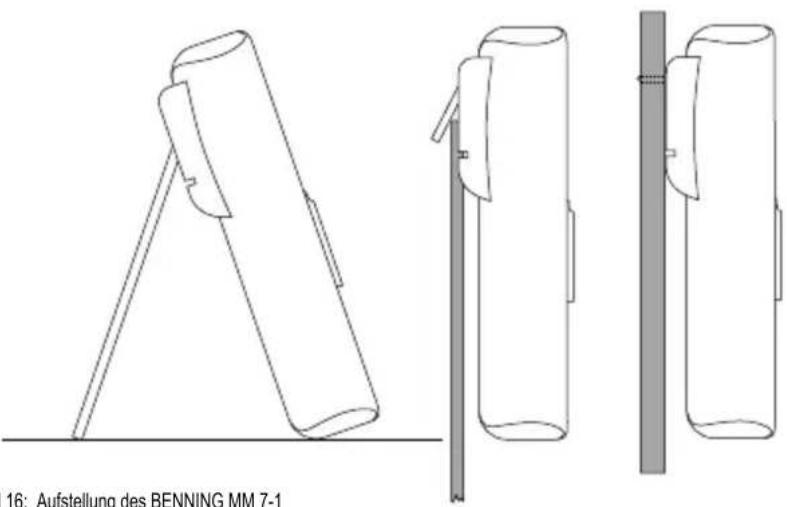

Res.16: BENNING MM 7-1'nin kurulumu

• Doğru Gerilim Ölçümü
• Alternatif Gerilim Ölçümü
• Doğru Akım Ölçümü
• Alternatif Akım Ölçümü
• Direnç Ölçümü
• Diyot Kontrolü
• Süreklilik Kontrolü
• Kapasite Ölçümü

-FrekansÖlçümü

- Isı Ölçümü

için Dijital Multimetre

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri

8. BENNING MM 7-1 ile ölçüm

9. Bakım

10. Lastik Koruyucu Çerçevenin Kullanımı

11. Ölçüm Teçhizatinin Teknik Verileri

12. Çevre Koruma

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING MM 7-1 kuru çevrede ölçüm için öngörülmüştür. 1000 V DC/ AC ‘den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve BENNING MM 7-1 'de aşağıdaki semboller kullanılır:

Dikkat! Miknatıslar, kalp pillerinin ve implante edilmiş defibrilatörlerin çalışmasını etkileyebilir. Bu tür cihazlar taşıyorsanız miknatısa yeterli mesafede durun.

Bu sembol elektrik tehlikesini belirtir!

İnsanlara yönelik tehlikelerden korumak amacı ile uyarıların önünde bulunur.

Belgelere dikkat ediniz!

Bu sembol tehlikelerin önlenebilmesi için kullanma talimatındaki uyarıların dikkate alınmasını belirtir.

BENNING MM 7-1 üzerindeki bu sembol, BENNING MM 7-1 cihazlarının koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

BENNING MM 7-1 üzerindeki bu sembol, entegre edilmiş olan sigortaları belirtir.

BENNING MM 7-1 üzerindeki bu sembol, anlamına gelir BENNING MM 7-1 AB direktiflerine uygun.

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol “süreklilik kontrolü” alanını tanımlar. Akustik uyarıcı sesli sonuç bildirimine yarar.

Bu sembol "diyot kontrolünü" tanımlar.

Bu sembol "Kapasite ölçümü" alanını tanımlar.

(DC) Doğru Gerilim veya Akım

(AC) Alternatif Gerilim veya Akım

Toprak (toprağa karşı gerilim).

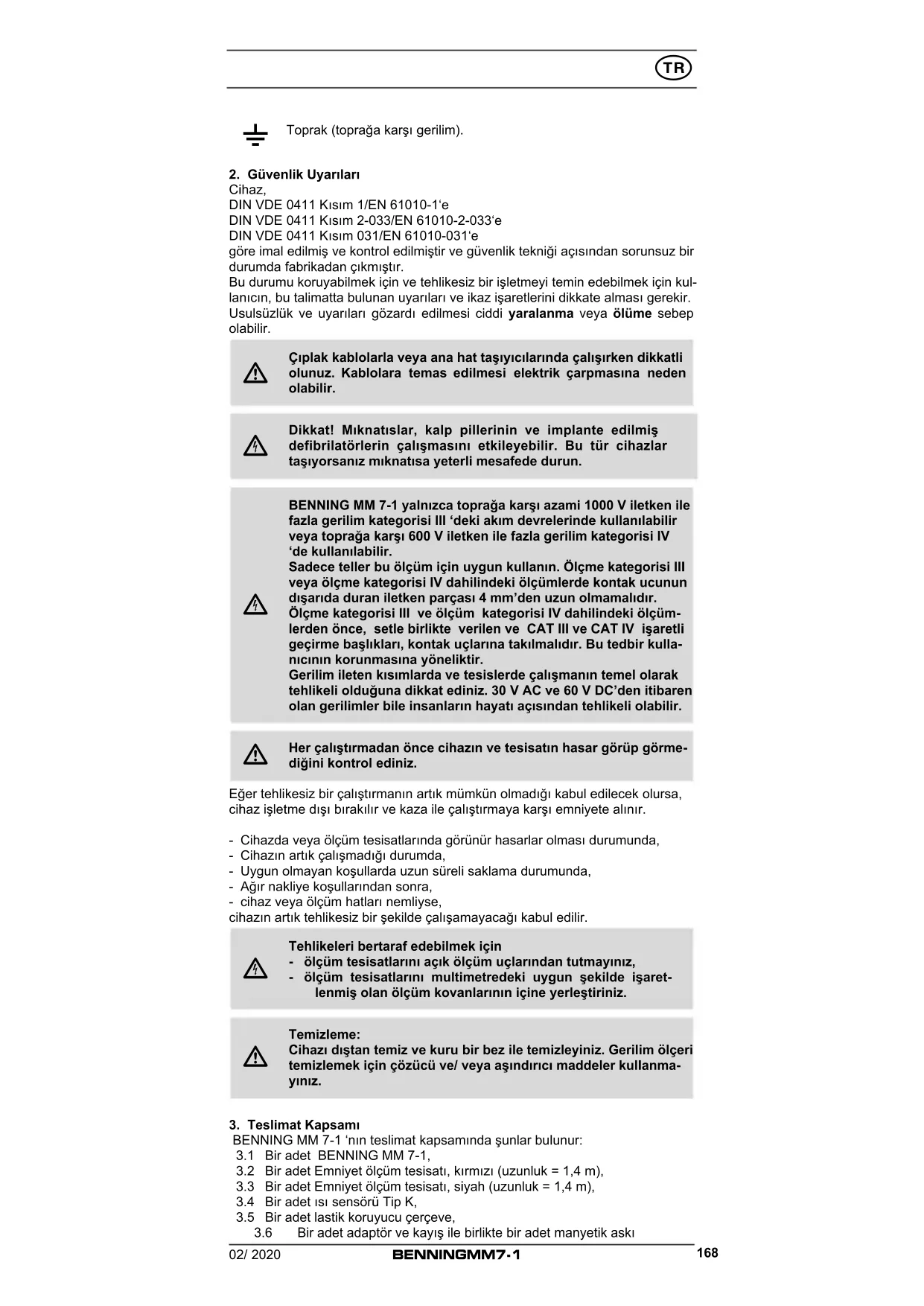

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1/EN 61010-1'e

DIN VDE 0411 Kısım 2-033/EN 61010-2-033'e

DIN VDE 0411 Kısım 031/EN 61010-031'e

göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır.

Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kul- lanıcın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir.

Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatli olunuz. Kablolara temas edilmesi elektrik çarpmasına neden olabilir.

Dikkat! Miknatislar, kalp pillerinin ve implante edilmiş defibrilatörlerin çalışmasını etkileyebilir. Bu tür cihazlar taşıyorsanız miknatısa yeterli mesafede durun.

BENNING MM 7-1 yalnızca toprağa karşı azami 1000 V iletken ile fazla gerilim kategorisi III 'deki akım devrelerinde kullanılabilir veya toprağa karşı 600 V iletken ile fazla gerilim kategorisi IV 'de kullanılabilir.

Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III veya ölçme kategorisi IV dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm'den uzun olmamalıdır.

Ölçme kategorisi III ve ölçüm kategorisi IV dahilindeki ölçümlerden önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcıının korunmasına yöneliktir.

Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC'den itibaren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görmediğini kontrol ediniz.

Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır.

• Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda,
• Cihazın artık çalışmadığı durumda,
• Uygun olmayan koşullarda uzun süreli saklama durumunda,
• Ağır nakliye koşullarından sonra,
• cihaz veya ölçüm hatları nemliyse, cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

Tehlikeleri bertaraf edebilmek için

• ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız,
• ölçüm tesisatlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarının içine yerleştiriniz.

Temizleme:

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz. Gerilim ölçeri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmamınız.

3. Teslimat Kapsamı

BENNING MM 7-1'nın teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING MM 7-1,
3.2 Bir adet Emniyet ölçüm tesisatı, kırmızı (uzunluk = 1,4 m),
3.3 Bir adet Emniyet ölçüm tesisatı, siyah (uzunluk = 1,4 m),
3.4 Bir adet ısı sensörü Tip K,
3.5 Bir adet lastik koruyucu çerçeve,

3.6 Bir adet adaptör ve kayış ile birlikte bir adet manyetik askı

3.7 Bir adet kompakt koruyucu çanta,

3.8 Bir adet 9 V blok Batarya ve iki adet farklı sigorta (ilk donanım için cihaz içine yerleştirilmiş durumda),

3.9 Bir adet Kullanma Talimatı

Opsiyonel techizat hakkında not:

- Isı algılayıcısı (K tip) V4A borudan

Kullanım: Yumuşak plastik maddeler, sıvılar, gaz ve hava için içine batırma Algılayıcısı.

Ölçüm alanı: - 196 °C ile + 800 °C arasında.

Ölçüler: Uzunluk = 210 mm, Boru uzunluğu = 120 mm, Boru çapı = 3 mm, V4A (parça no 044121)

Aşınan parçalar için uyarı:

- BENNING MM 7-1, aşırı yük koruması için sigortaları içerir.

Bir adet sigorta, nominal akım 11 A çevik (1000 V), 30 kA, çap = 10 mm, uzunluk = 38 mm (parça no 10218772) ve bir adet sigorta nominal akım 440 mA çevik (1000 V), çap = 10 mm, uzunluk = 34,9 mm (parça no 10016655)

- BENNING MM 7-1, bir adet 9 V blok batarya (IEC 6 LR 61) tarafından beslenir.

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş teçhizat), CAT III 1000 V/ CAT IV 600 V 'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

Bakınız Resim 1: Cihaz ön yüzü.

Resim 1'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

Dijital gösterge, ölçüm değeri için, bargrafik gösterge için, alan aşımı gös- tergesi için.

② Polarite (kutup) göstergesi.

③ Batarya göstergesi,

4 RANGE tuşu, otomatik / manuel (elle) ölçüm alanına dönüştürme,

5 VoltSensor tuşu, AC geriliminin toprağa karşı tayini,

6 MIN/MAX tuşu, en yüksek ve en düşük ölçüm değerinin veya pik değerinin kaydedilmesi,

7 Smart HOLD tuşu,

⑧ Tuş, (sari), ekran (gösterge) aydınlatması,

9 İşlev tuşu (mavi), doğru gerilim/akım (DC) veya alternatif gerilim/akım (AC), direnç veya kapasite ölçümü, geçiş veya diyot kontrolü, frekans ölçümü, °C veya °F cinsinden sıcaklık ölçümü için kullanılır

⑩ Çevirmeli şalter, ölçüm fonksiyonunun seçimi için,

⑪ Kovan (pozitif) V, Ω, Hz, ⚠️ -H ← için

⑫ COM Kovanı, akım ölçümü, gerilim ölçümü, direnç ölçümü, frekans ölçümü, ısı ölçümü, kapasite ölçümü, sürekliik ve diyot kontrolü için ortak kovan.

13 Kovan (pozitif) mA alanı için 600 mA'a kadar akımlar için.

14 Kovan (pozitif), 10 A alanı için, 10 A'e kadar olan akımlar için.

15 Lastik koruyucu çerçeve

1) Doğru akım ve gerilim için otomatik polarite (kutup) göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multimetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge, 14 mm yazı yüksekliğine sahip olan ondalık noktalı, 4 haneli sıvı kristal göstergedir. En büyük gösterge değeri 6000'dir.

5.1.2 Bargrafik gösterge 62 segmentten oluşur.

5.1.3 Kutup göstergesi ② otomatik olarak çalışır. Kovan tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.4 Alan aşımı “OL” ile veya “-OL” ile ve kısmen de akustik uyarı ile gösterilir.

Dikkat, aşırı yükte gösterge ve ikaz olmaz.

5.1.5 “RANGE” (ARALIK) aralık tuşu ④ aynı anda hem manuel ölçüm alanlarının sıralanmasına hem de ekranda “AUTO” nun kısılmasına hizmet ediyor. Tuşun basılı tutulmasıyla (2 saniye) otomatik aralık seçimi seçilir (“AUTO” göstergesi).

5.1.6 Volt sensörü tuşu ⑤: Gerilim göstergesi işlevi AC gerilimlerinin toprakta lokalize edilmesine hizmet eder (bkz. 8.9).

5.1.7 MIN/ MAX tuş fonksiyonu ⑥, en yüksek ve en düşük ölçüm değerini otomatik olarak tespit eder ve hafızaya alır. Tuşa basmaya devam ederek şu değerler görünür: "MIN/MAX" göstergesi, anlık ölçüm değerini gösterir, "MAX" hafızaya alınmış olan en yüksek değeri gösterir ve "MIN" de en düşük değeri gösterir. "HOLD" (TUT) tuşu "MIN/MAX" işlevini keser. Tuşa daha uzun süre basılarak (2 saniye) normal moda geri gelinir. "MIN/MAX" tuşu ⑥ 2 saniye süreyle basılı tutulduğunda cihaz PEAK (PİK) işlevine geçer (pik değer kaydı). PEAK işlevi, mV, V AC/ DC

ve mA, A AC/ DC işlevinde pozitif ve negatif pik değeri/tepeden tepeye amplitüdü (> 1 ms) belirleyip kaydeder. MIN/ MAX ve PEAK fonksiyon-larında otomatik alan aralığı seçimi devre dışıdır.

5.1.8 "Smart HOLD" Ölçüm değerini hafızaya alma. "Smart HOLD " tuşuna basılarak ölçüm değeri hafızaya alınır. Ekranda aynı zamanda "HOLD" sembolü gösterilir. Ölçüm değerinin kayıtlı değerin 50 sayıdan üzerine çıkması durumunda ölçüm değeri değişikliği ekranın yanıp sönmesi ve bir sinyal sesi ile gösterilir. (AC ve DC gerilim/akım arasındaki ölçüm değeri değişiklikleri tanınmaz). Tuşa yeniden basılarak ölçüm moduna geri gelinir.

5.1.9 Tuş (sari) ⑧ ekranın lambasını açar. Tuşa yeniden basılarak kapatıla- bilir.

5.1.10 İşlev tuşu (mavi) ⑨ döner şalter konumunun ikinci veya üçüncü işlevini seçer.

Şalter Konumu İşlev

5.1.11 BENNING MM 7-1'nin ölçüm oranı, nominal olarak dijital gösterge için saniyede 3 ölçümdür.

5.1.12 BENNING MM 7-1, çevirmeli şalter ⑩ ile kapatılır veya açılabilir. Kapatma konumu "OFF" dur.

5.1.13 BENNING MM 7-1, yaklaşık 20 dakika sonra kendiliğinden kapanır (APO, Auto - Power - Off/ otomatik olarak kendililiğinden kapanma). HOLD tuşuna veya başka bir tuşa basıldığında tekrar çalışır. Otomatik kapama, işlev tuşunu (mavi)⑨ çalıştırarak ve aynı zamanda BENNING MM 7-1'yi "OFF" şalter konumundan açarak devre dışı bırakılır.

5.1.14 Dijital göstergenin segmentleri, "Smart HOLD" tuşunu ⑦ çalıştırarak ve aynı zamanda BENNING MM 7-1'yi "OFF" şalter konumundan açık konuma getirilerek kontrol edilir.

5.1.15 Ölçüm değerinin ısı katsayısı: 0,15 x (belirtilmiş olan ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, 23 °C'lik referans ısısına bağlı olarak.

5.1.16 BENNING MM 7-1 bir adet 9 V blok batarya tarafından beslenir (IEC 6 LR 61).

5.1.17 Pil göstergesi ③ sürekli olarak kalan pil kapasitesini azami 3 segment üzerinden gösterir.

Pil sembolünde tüm segmentler kaybolduğunda ve pil sembolü yanıp-söndüğünde, insanlar için hatalı ölçüm sonucunda oluşabilecek tehlikeleri önlemek için hemen pilleri yenileriyle değiştiriniz.

5.1.18 Bir bataryanın ömrü yaklaşık olarak 180 saattir (alkali batarya).

5.1.19 Cihazın ölçüleri

(uzunluk x genişlik x yükseklik) = 180 x 88 x 33,5 mm lastik koruyucu çerçeve olmadan.

(uzunluk x genişlik x yükseklik) = 190 x 94 x 48 mm lastik koruyucu çerçeve ile birlikte

Cihaz ağırlığı:

320 gr lastik koruyucu çerçeve olmadan

460 gr lastik koruyucu çerçeveli

5.1.20 Birlikte verilmiş olan emniyet ölçüm tesisatlarının BENNING MM 7-1'nin nominal gerilimi ve nominal akımı için uygun olduğu açıkça belirtilmiştir.

5.1.21 BENNING MM 7-1, bir lastik koruyucu çerçeve 15 ile mekanik hasarlara karşı korunmuştur. Lastik koruyucu çerçeve 15 BENNING MM 7-1 'nin ölçümler sırasında yerleştirilmesine veya asılmasına izin verir.

6. Çevre Koşulları

- BENNING MM 7-1, kuru çevrede ölçüm için öngörülmüştür,

- Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664/ IEC 61010-1 → 600 V Kategori IV, 1000 V kategori III.

- Kirlenme derecesi : 2.

- Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap.

0 – ikinci tanıtma rakamı: Sudan koruma yok,

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az, 30 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az, 40 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısisı: BENNING MM 7-1, - 20 °C ila + 60 °C arasında (hava nemi % 0 ila % 80) depolanabilir.

Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

- ölçüm değerinin göreli kısmının ve

- dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 18 °C ila 28 °C arasındaki sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

7.1 Doğru Gerilim Alanları DC

Giriş direnci 10 MΩ 'dur.

Ölçüm Alanı Sınırlama Ölçüm kesinliği Aşırı yük koruması

60 mV	10 μV	± (ölçüm değerinin % 0,08'i kadar + 15 dijit)	1000 V_DC
600 mV	100 μV	± (ölçüm değerinin % 0,08'i kadar + 5 dijit)	1000 V_DC
6 V	1 mV	± (ölçüm değerinin % 0,08'i kadar + 5 dijit)	1000 V_DC
60 V	10 mV	± (ölçüm değerinin % 0,08'i kadar + 5 dijit)	1000 V_DC
600 V	100 mV	± (ölçüm değerinin % 0,08'i kadar + 5 dijit)	1000 V_DC
1000 V	1 V	± (ölçüm değerinin % 0,08'i kadar + 5 dijit)	1000 V_DC

7.2 Alternatif Gerilim Alanları AC/ AC+DC

Giriş direnci 10 MΩ paralel < 100 pF. Ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir (TRUE RMS). Sinüs şeklinde olmayan eğri formlarında gösterge değeri kesin olmaz. Bu durumda aşağıdaki Crest faktörleri için ilave bir hata ortaya çıkar:

1,4 ila 2,0 arasındaki Crest Faktörü ilave hata + % 1,0

2,0 ila 2,5 arasındaki Crest Faktörü ilave hata + % 2,5

2,5 ila 3,0 arasındaki Crest Faktörü ilave hata + % 4,0

AC Ölçüm Alanı	Sınırlama	Ölçüm kesinliği50 Hz - 1 kHz arasındaki Frekans alanında	Aşırı yük koruması
60 mV	10 μV	± (ölçüm değerinin % 1,2'ü kadar + 10 dijit)	1000 V_eff
600 mV	100 μV	± (ölçüm değerinin % 1,2'ü kadar + 10 dijit)	1000 V_eff
6 V	1 mV	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_eff
60 V	10 mV	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_eff
600 V	100 mV	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_eff
1000 V	1 V	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_eff

AC+DC Ölçüm Alanı	Ölçüm kesinliği50 Hz - 1 kHz arasındaki Frekans alanında
mV	± (ölçüm değerinin % 2’ü kadar + 15 dijit)
V	± (ölçüm değerinin % 2’ü kadar + 10 dijit)

7.3 AutoV, LoZ Aralığı

Yakl. 3 kΩ'lik düşük ohmlu giriş direnci indüktif ve kapasitif gerilimlerin bastırılmasına neden olur.

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Aşırı yük koruması
600 V_DC	100 mV	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_AC/DC
1000 V_DC	1 V	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)	1000 V_AC/DC

50 Hz - 500 Hz arasındaki Frekans alanında

600 V_AC	100 mV ± (ölçüm değerinin % 0,8'ü kadar + 5 dijit) 1000 V	AC/ DC
1000 V_AC	1 V ± (ölçüm değerinin % 0,8'ü kadar + 5 dijit) 1000 V	AC/ DC

7.4 Doğru Akım Alanları DC

Aşırı yük koruması:

• 440 mA (1000 V AC/ DC) -sigorta, 11 kA, çevik, 10 A - girişinde
• 11 A (1000 V AC/ DC) -sigorta, 30 kA, çevik, 10 A - girişinde

Maksimum Ölçüm Süresi:

• 10 A Aralığı: 3 dakika (duraklama > 20 dakika)
• 600 mA Aralığı: 10 dakika (duraklama > 20 dakika)

Ölçüm Alanı Sınırlama Ölçüm kesinliği

60 mA 10 μA ± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)
600 mA 100 μA ± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)
6 A	1 mA	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)
10 A	10 mA	± (ölçüm değerinin % 0,8'ü kadar + 5 dijit)

7.5 Alternatif Akım Alanları AC/ AC+DC

Ölçüm değeri ortalama değere göre elde edilmiştir ve efektif değer olarak gösterilir (TRUE RMS). Sinüs şeklinde olmayan eğri formlarında gösterge değeri kesin olmaz. Bu durumda aşağıdaki Crest faktörleri için ilave bir hata ortaya çıkar:

1,4 ila 2,0 arasındaki Crest Faktörü ilave hata + % 1,0
2,0 ila 2,5 arasındaki Crest Faktörü ilave hata + % 2,5
2,5 ila 3,0 arasındaki Crest Faktörü ilave hata + % 4,0

Aşırı yük koruması:

• 440 mA (1000 V AC/ DC) -sigorta, 11 kA, çevik, 10 A - girişinde
• 11 A (1000 V AC/ DC) -sigorta, 30 kA, çevik, 10 A - girişinde

Maksimum Ölçüm Süresi:

• 10 A Aralığı: 3 dakika (duraklama > 20 dakika)
• 600 mA Aralığı: 10 dakika (duraklama > 20 dakika)

AC Ölçüm Alanı	Sınırlama	Ölçüm kesinliği50 Hz - 1 kHz arasındaki Frekans alanında
60 mA	10 μA	± (ölçüm değerinin % 1,2'i kadar + 5 dijit)
600 mA	100 μA	± (ölçüm değerinin % 1,2'i kadar + 5 dijit)
6 A	1 mA	± (ölçüm değerinin % 1,2'i kadar + 5 dijit)
10 A	10 mA	± (ölçüm değerinin % 1,2'i kadar + 5 dijit)

AC+DC Ölçüm Alanı	Ölçüm kesinliği50 Hz - 1 kHz arasındaki Frekans alanında
mA	± (ölçüm değerinin % 2'i kadar + 10 dijit)
A	± (ölçüm değerinin % 2'i kadar + 10 dijit)

7.6 Direnç Alanları

Ölçümlerinde fazla yük koruması: 1000 V _AC/DC

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği	Azami ölçüm akımı	Azami boşta çalışma gerilimi
600 Ω	0,1 Ω	± (ölcüm değerinin % 0,8 ‘i kadar + 5 dijit)	100 μA	2,5 V
6 kΩ	1 Ω	± (ölcüm değerinin % 0,8 ‘i kadar + 5 dijit)	100 μA	2,5 V
60 kΩ	10 Ω	± (ölcüm değerinin % 0,8 ‘i kadar + 5 dijit)	60 μA	0,6 V
600 kΩ	100 Ω	± (ölcüm değerinin % 0,8 ‘i kadar + 5 dijit)	6 μA	0,6 V
6 MΩ	1 kΩ	± (ölcüm değerinin % 0,8 ‘i kadar + 5 dijit)	600 nA	0,6 V
40 MΩ*	10 kΩ	± (ölcüm değerinin % 1,0 ‘i kadar + 5 dijit)	60 nA	0,6 V

* > 10 MΩ'lik ölçüm değerleri göstergenin işlemesine (maks. ± 50 sayı) neden olur

7.7 Diyot kontrolü

Ölçümünde fazla yük koruması: 1000 V _AC/DC

Ölçüm Alanı	Sınırlama Ölçüm kesinliği	Azami ölçüm akımı	Azami boşta çalışma gerilimi
2 V 1 mV ± (ölçüm değerinin % 1,5'i kadar + 5 dijit) 0,1 mA			2,5 V

7.8 Süreklilik kontrolü

Ölçümünde fazla yük koruması: 1000 V _AC/DC

Entegre akustik uyarıcı, 30 Ω ila 100 Ω'dan küçük R dirençlerde sesli uyarıda bulunur. Sinyal sesi 100 Ω üzerinde bir R direncinde susar.

Ölçüm Alanı	Sınırlama Ölçüm kesinliği	Azami ölçüm akımı	Azami boşta çalışma gerilimi
600 0,1 ± (ölçüm değerinin % 0,8'i kadar + 5 dijit) 0,1 mA			2,5 V

7.9 Kapasite alanları

Şartlar: Kondansatörler deşarj olmuş ve belirtilen kutuplara göre yerleştirilmiş olmalıdır.

Ölçümlerinde aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı Sınırlama Ölçüm kesinliği
1 μF 1 nF ± (ölcüm değerinin % 1,2'1 kadar + 5 dijit)
10 μF	10 nF	± (ölcüm değerinin % 1,2'1 kadar + 5 dijit)
100 μF	100 nF	± (ölcüm değerinin % 1,2'1 kadar + 5 dijit)
1 mF	1 μF	± (ölcüm değerinin % 1,2'1 kadar + 5 dijit)
10 mF	10 μF	± (ölcüm değerinin % 1,2'1 kadar + 5 dijit)

Maksimum Ölçüm Süresi: 1 nF - 1 mF'a için 0,7 saniye 1 mF - 10 mF'a için 3 saniye

7.10 Frekans Alanları

Ölçümlerinde aşırı yük koruması: 1000 V _AC/DC

Ölçüm Alanı	Sınırlama	Ölçüm kesinliği
100 Hz	0,01 Hz	± (ölçüm değerinin % 0,1 'ı kadar + 2 dijit)
1 kHz	0,1 Hz	± (ölçüm değerinin % 0,1 'ı kadar + 2 dijit)
10 kHz	1 Hz	± (ölçüm değerinin % 0,1 'ı kadar + 2 dijit)
100 kHz	10 Hz	± (ölçüm değerinin % 0,1 'ı kadar + 2 dijit)

Asgari Frekansı: 1 Hz

Asgari Hassasiyet: V_AC 1 Hz - 10 kHz'a için > 5 V_SS V_AC 10 kHz - 100 kHz'a için > 10 V_SS mA_AC'a için > 2 mA_SS A_AC'a için > 0,2 A_SS

7.11 °C/ °F Isi Alanları

Ölçümünde fazla yük koruması: 1000 V _AC/DC

Ölçüm Alanı	Sınırlama Ölçüm kesinliği*
- 40 °C ila 400 °C	0,1 °C	± (ölçüm değerinin % 1'si kadar + 30 dijit)
- 40 °F ila 752 °F	0,1 °F	± (ölçüm değerinin % 1'si kadar + 54 dijit)

* Verilen ölçüm doğruluğuna K-tipi sıcaklık sensörünün ölçüm doğruluğu eklenmelidir.

Tel sıcaklık sensörü K-tipi: Ölçüm Alanı: - 60 °C ila 200 °C

Ölçüm kesinliği: ± 2 °C

Ölçüm hassasiyeti, durağan ortam sıcaklıkları < ± 1 °C için geçerlidir. Ortam sıcaklığı ± 2 °C değişikten sonra ölçüm hassasiyeti değerleri, 1 saat sonra geçerlidir.

7.12 PEAK HOLD

DC / AC V Ölçüm Alanı	Ölçüm Kesinliği
60 mV	± (ölcüm değerinin % 0,08 ‘i kadar + 155 dijit)
600 mV	± (ölcüm değerinin % 0,08 ‘i kadar + 152 dijit)
6 V	± (ölcüm değerinin % 0,08 ‘i kadar + 152 dijit)
60 V	± (ölcüm değerinin % 0,08 ‘i kadar + 152 dijit)

600 V ± (ölçüm değerinin % 0,08 'i kadar + 152 dijit)

1000 V ± (ölçüm değerinin % 0,08 'i kadar + 152 dijit)

DC / AC A Ölçüm Alanı Ölçüm Kesinliği

60 mA ± (ölçüm değerinin % 1,2 'i kadar + 153 dijit)

600 mA ± (ölçüm değerinin % 1,2 'i kadar + 153 dijit)

6 A ± (ölçüm değerinin % 1,2 'i kadar + 153 dijit)

10 A ± (ölçüm değerinin % 1,2 'i kadar + 153 dijit)

8. BENNING MM 7-1 ile ölçüm

8.1 Ölçümün Hazırlanması

BENNING MM 7-1'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Nominal Gerilim ve Nominal Akım verilerini emniyet ölçüm tesisatları üzerinde kontrol ediniz. Teslimat kapsamı dahilinde bulunan emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING MM 7-1'ye uygundur.
• Emniyet ölçüm tesisatlarının izolasyonunu kontrol ediniz. Eğer izolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının sürekliğini kontrol ediniz. Eğer emniyet ölçüm tesisatının içindeki iletken kırılmış ise emniyet ölçüm tesisatı derhal ayrılmalıdır.

- Çevirmeli şalterde 10 başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatları ölçüm yerinden ayrılmalıdır.

- BENNING MM 7-1'nin yakınındaki kuvvetli parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim ve Akım Ölçümü

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING MM 7-1 'nin

• COM Kovanı
• V, Ω, Hz, ⚡, -◀ için kovan ⑪
• mA alanı için kovan 13 ve
• 10 A alanı için kovan ⑭

kovanlarındaki toprağa karşı azami gerilim 600 V CAT IV/ 1000 V CAT III kadar olmalıdır.

8.2.1 Gerilim Ölçümü

• Çevirmeli Şalter 10 ile istenen fonksiyonu (V, V, mV, AutoV/LoZ) BENNING MM 7-1'de seçiniz.
• Mavi tuş ⑨ ile BENNING MM 7-1'de ölçülecek olan gerilim türünü (Doğru gerilim - (DC), Alternatif gerilim - (AC) veya (AC+DC)) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM Kovanı ⑫ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, ⚡️, ⚠️ için kovan Ⓥ ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 7-1'deki dijital göstergeden ^1 okuyunuz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölümü

Bilgi:

AutoV/LoZ işlevi dijital göstergede ① "AutoSense/ LoZ" sembolüyle gösterilir. Otomatik olarak gerekli ölçüm işlevini (AC/ DC gerilimi) ve optimum ölçüm aralığını tespit eder. Ayrıca indüktif ve kapasitif gerilimleri (reaktif gerilimleri) bastırmak için giriş direncini yakl. 3 kΩ'a indirger.

8.2.2 Akım Ölçümü

• Çevirmeli Şalter 10 ile istenen alanı ve fonksiyonu (mA veya A) BENNING MM 7-1'de seçiniz.
• Mavi tuş ⑨ ile BENNING MM 7-1'de ölçülecek olan akım türünü (Doğru akım - (DC), Alternatif Akımı - (AC) veya (AC+DC)) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM Kovanı ⑫ ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'de, 600 mA 'e kadar olan akımlar için mA alanı için olan kovan ^13 ile veya 600 mA' den büyük 10 A 'e kadar olan akımlar için 10 A alanı için olan kovan ^14 ile irtibatlayınız.

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 7-1'deki dijital göstergeden ^1 okuyunuz.

Bakınız Resim 4: Doğru Akım Ölçümü

Bakınız Resim 5: Alternatif Akım Ölümü

8.3 Direnç Ölçümü

• Çevirmeli Şalter ⑩ ile BENNING MM 7-1'deki istenen fonksiyonu (Ω, ⭕ seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM Kovanı ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 7-1'deki dijital göstergeden ^① okuyunuz.

Bakınız Resim 6: Direnç Ölçümü

8.4 Diyot Kontrolü

• Çevirmeli Şalter ⑩ ile BENNING MM 7-1'deki istenen fonksiyonu (1) ▶+) seçiniz.
• Mavi tuş ⑨ ile BENNING MM 7-1'de diyot kontrolüne geçin.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM Kovanı ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını diyot bağlantı noktaları ile irtibatlayınız. Ölçüm değerini BENNING MM 7-1'deki dijital göstergeden OKuyunuz.
• Akım yönünde yerleştirilmiş olan normal akış yönündeki Si- diyotu için akış gerilimi 0,40 V ila 0,8 V arasında gösterilir. "000" göstergesi, diyotta bir kısa devreyi belirtir.
• İleri yönde gerilim tespit edilmezse, ilk önce diyotların polarizasyonunu kontrol edin. Buna rağmen ileri yönde gerilim gene görüntülenmezse diyotların ileri yönde gerilimi, ölçüm sınırlarının dışındadır.

Bakınız Resim 7: Diyot kontrolü

8.5 Akustik Uyarıcı ile Süreklilik Kontrolü

• Çevirmeli Şalter ⑩ ile BENNING MM 7-1'deki istenen fonksiyonu (1) ▶+) seçiniz.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM Kovanı ile irtibatlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız. COM kovanı ile V, Ω, Hz, -, - için kovanı arasındaki iletken direnci eğer 30 Ω ila 100 Ω ‘un altına inerse BENNING MM 7-1’de entegre edilmiş olan akustik uyarıcıdan sesli uyarı gelir.
  Bakınız Resim 8: Akustik uyarıcı ile süreklilik kontrolü.

8.6 Kapasite Ölçümü

Kondansatörleri kapasite ölçümünden önce tamamen boşaltınız!

Kapasite ölçümü için hiçbir zaman kovanlara gerilim bağlamayınız! Cihaz hasar görebilir veya bozulabilir! Hasar görmüş bir cihazdan dolayı elektrik tehlikesi ortaya çıkabilir!

• Çevirmeli şalter 10 ile BENNING MM 7-1 'deki istenen fonksiyonu (Ω, ⋅ ← seçiniz.
• Tuşla (mavi) ⑨ kapasite ölçümüne geçin.
• Kondansatördeki kutupları belirleyiniz ve kondansatörü tamamen boşaltınız.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM kovanı ⑫ irti-batlayınız.
• Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, , için kovan ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını boşalmış kondansatörler ile kutuplarına göre irtibatlayınız, BENNING MM 7-1 'deki dijital göstergeyi① okuyunuz.
  Bakınız Resim 9: Kapasite ölçümü.

8.7 Frekans Ölçümü

• Çevirmeli Şalter ⑩ ile BENNING MM 7-1'deki istenen fonksiyonu ( Hz, Hz, m Hz) seçiniz.
• Tuşla (mavi) ⑨ frekans ölçümüne geçin.
• Siyah emniyet ölçüm tesisatını BENNING MM 7-1'deki COM kovanı ile irtibatlayınız.
• Gerilim aralığında frekans ölçümü için kırmızı güvenlik ölçüm telini,

BENNING MM 7-1'deki V, Ω, Hz, 📄 yuvası ile temas ettirin.

- Ã, mà Akım aralığında frekans ölçümü için kırmızı güvenlik ölçüm telini, BENNING MM 7-1'deki A 14 yuvası veya mA 13 yuvası ile temas ettirin.

- Lütfen BENNING MM 7-1'deki frekans ölçümleri için asgari hassasiyete dikkat ediniz!

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini BENNING MM 7-1'deki dijital göstergeden① okuyunuz.

Bakınız Resim 10: Frekans Ölçümü.

8.8 Isı Ölçümü

- Çevirmeli Şalter ⑩ ile BENNING MM 7-1'deki istenen fonksiyonu ( ) seçiniz.

- Tuşla (mavi) ⑨ °F veya °C'ye geçin.

- Isı sensörü için adaptörü COM-Kovanına 12 ve V, Ω, Hz, ↓ - için kovan 11 ile kutupları doğru olacak şekilde irtibatlayınız

- Isı sensörünü (Tip K) adaptöre irtibatlayınız.

- Kontak yerlerini (sensör tesisatının ucu) ölçülecek yere yerleştiriniz. Ölçüm değerini BENNING MM 7-1'deki dijital göstergeden① okuyunuz.

Bakınız Resim 11: Isı Ölçümü

8.9 Gerilim İndikatörü

Gerilim göstergesi işlevi gerilimsizliğin belirlenmesine hizmet etmez. Akustik veya optik sinyal göstergesi olmadan da tehlikeli bir temas gerilimi mevcut olabilir. Elektrik çarpma tehlikesi!

Gerilim indikatörü fonksiyonu, çevirmeli şalterin her konumundan mümkündür ("OFF" şalter konumu dışında). Gerilim indikatörü olarak ölçüm tesisatına gerek yoktur (bir alternatif alanın temassız tespiti). BENNING MM 7-1'in başlık bölü-münde alıcı sensörü bulunmaktadır. "VoltSensor" tuşu kullanıldığında ⑤ ölçüm değeri göstergesi söner. Bir faz gerilimi lokalize edilirse akustik bir sinyal duyulur ve alternatif alanın sinyal gücü dijital göstergede maks. 4 çubuk üzerinde gösterilir. Bir gösterge ancak topraklanmış bir alternatif akım şebekesinde mümkün olur! Tek kutuplu bir ölçüm tesisatında faz da tespit edilebilir.

Kullanım için not:

Kablo tamburlarında, aydınlatma zincirlerinde vs. Gibi açıkta bulunan kablolar-daki kesilmeler (kablo kırılmaları), besleme yeri (faz) tarafından kırılma yerine kadar takip edilir.

Fonksiyon alanı: ≥ 230 V

Bakınız Resim 12: Akustik gerilim indikatörü

8.9.1 Faz Kontrolü

- Kırmızı emniyet ölçüm tesisatını BENNING MM 7-1'deki V, Ω, Hz, ⚡️ -1← için kovan Ⓞ ile irtibatlayınız.

- "VoltSensor" tuşunu ⑤ çalıştırınız, ve emniyet ölçüm tesisatını ölçüm noktaları ile irtibatlayınız (ek kısmı).

- Akustik bir sinyal duyulur ve dijital göstergede çubuk gösterge yükselirse bu ölçme noktasında (sistem bölümü) topraklanmış bir alternatif gerilim fazı mevcuttur.

9. Bakim

BENNING MM 7-1 'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış BENNING MM 7-1 'de gerilim altındaki çalışma yalnızca, kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING MM 7-1'yi şu şekilde gerilimsiz hale getirebilirsiniz:

- Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız.

- Ondan sonra iki emniyet ölçüm tesisatını BENNING MM 7-1'den uzaklaştırınız.

- Çevirmeli şalteri ⑩ "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING MM 7-1 ile çalışma sırasında emniyet artık sağlanamaz, örneğin bu durumlar şunlardır:

- Muhafazada görünür hasarlar olması durumunda,

- Ölçümlerde hatalar olması durumunda,

- İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,

- Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING MM 7-1 derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Muhafazayı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Cihazı temizlemek için çözücü ve/veya aşındırıcı maddeler kullanmayınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz.

Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING MM 7-1 'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING MM 7-1 bir adet 9 V blok batarya tarafından beslenir. Batarya değişimi (bkz. Resim 13), ancak göstergede ① batarya sembolü ③ ortaya çıktığında gereklidir.

Batarya'yi şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Emniyet ölçüm tesisatlarını BENNING MM 7-1 'den çıkartınız.
• Çevirmeli Şalteri ⑩ "OFF" (KAPALI) konumuna getiriniz.
• Lastik koruma çerçevesini 15 BENNING MM 7-1'den çıkartınız.
• BENNING MM 7-1 'yi ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağından sökünüz.
• Batarya kapağını alt kısımdan (muhafaza oyukları kısmında) kaldırınız.
• Boş bataryayı batarya bölmesinden çıkartınız ve batarya tesisatlarını dikkatlice bataryadan çıkartınız.
• Yeni bataryaları batarya tesisatları ile bağlayınız ve bunları muhafaza kısımları tarafından ezilmeyecek şekilde yerleştiriniz. Sonra bataryayı onun için öngörülmüş olan yere yerleştiriniz.
• Batarya kapağını alt kısma oturtunuz ve vidayı tekrar sıkınız.
• BENNING MM 7-1 'yi lastik koruyucu çerçeve ⑮ içine yerleştiriniz.

Bakınız Resim 13: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel atıklara dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz bölgeye başvurunuz.

9.4 Sigorta Değişimi

BENNING MM 7-1 'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING MM 7-1 bir entegre sigorta (G – eriyebilir sigorta) ile 440 mA flink ve bir entegre sigorta (G – eriyebilir sigorta) 11 A flink ile fazla yüke karşı korunur (bkz. Resim 14).

Sigortaları şu şekilde değiştirebilirsiniz:

• Emniyet ölçüm tesisatlarını ölçüm devresinden çıkartınız.
• Emniyet ölçüm tesisatlarını BENNING MM 7-1'den çıkartınız.
• Çevirmeli şalteri 10 "OFF" (KAPALI) konuma getiriniz.
• Lastik koruyu çerçeveyi 15 BENNING MM 7-1'den çıkartınız.
• BENNING MM 7-1 'yi ön yüzü üzerine yerleştiriniz ve centikli vidayı batarya kapağından sökünüz.
• Batarya kapağını alt kısımdan (muhafaza oyukları kısmında) kaldırınız.

BENNING MM 7-1 'nin baskılı devreleri üzerinde hiçbir vidayı sökmeyiniz!

• İki dış vidayı (siyah) ve baskı devrenin yanındaki iki vidayı alt kısımdan (muhafaza tabanından) çıkartınız.
• Muhafaza tabanının alt kısımdan kaldırınız ve ön yüzdeki üst kısımdan alınız.
• Arızalı sigortayı sigorta tutucusundan bir ucundan kaldırınız.
• Arızalı sigortayı sigorta tutucusundan iterek tamamen çıkartınız.
• Aynı nominal akıma, aynı sınırlama karakteristiğine ve aynı ölçülere sahip olan yeni sigortayı yerleştiriniz.
• Yeni sigortayı tutucunun içine ortalayarak yerleştiriniz.
• Batarya bağlantı kablolarını, muhafaza kısımları arasında ezilmeyecek şekilde yerleştiriniz.
• Muhafaza tabanını ön yüze yerleştiriniz ve dört vidayı monte ediniz

- Batarya kapağını alt kısma oturtunuz ve centikli vidayı sıkınız.

- BENNING MM 7-1 'yi lastik koruyucu çerçeve ⑮ içine yerleştiriniz.

Bakınız Resim 14: Sigorta değişimi

9.5 Kalibrasyon

BENNING, işletim kılavuzunda belirtilen teknik spesifikasyonların ve geçerlilik bilgilerinin teslimat tarihinden sonra 1 yıl boyunca yerine getirileceğini garanti eder. Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Lastik Koruyucu Çerçevenin Kullanımı

- Emniyet ölçüm tesisatlarını lastik koruyucu çerçeve 15 etrafına sararak ve emniyet ölçüm tesisatlarının uçlarını korumalı bir şekilde lastik koruyucu çerçeve 15 içerisinde oturtarak emniyet ölçüm tesisatlarını koruyabilirsiniz (bkz. Resim 15).

- Emniyet ölçüm tesisatını lastik koruyucu çerçeveye 15, ölçüm uçlarının serbest kalacağı şekilde yerleştirebilirsiniz, böylece ölçüm ucu BENNING MM 7-1 ile birlikte ölçüm noktasına iletilebilir.

- Lastik koruyucu çerçevedeki 15 geri destek BENNING MM 7-1 'nin eğik bir şekilde yerleştirilmesine (verilerin okunmasını kolaylaştırır) veya asılmasına izin verir (bakınız resim 16).

- Lastik koruyucu çerçeve ⑮ asma olanağı için bir halkayla sahiptir

Bakınız Resim 15: Emniyet ölçüm tesisatının sarılması.

Bakınız Resim 16: BENNING MM 7-1 'nin kuruluşu.

11. Ölçüm Teçhizatinin Teknik Verileri

- Norm: EN 61010-031

- Topraklamaya karşı ( ± ) azami ölçüm gerilimi ve ölçüm kategorisi:

Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV,

Geçirme başlığı olmaksızın: 1000 V CAT II,

- Azami ölçüm akımı: 10 A

- Koruma sınıfı II ( ☐), sürekli arz eden çift veya takviyeli izolasyon

- Kirlenme derecesi: 2

- Uzunluk 1,4 m AWG 18

- Çevre koşulları :

Ölçüm sırasında Barometrik yükseklik : Azami 2000 m

Isi 0 °C ile + 50 °C, nem % 50 ile % 80

- Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız, aksi takdirde öngörülmüş olan koruma bundan olumsuz etkilenebilir.

- İzolasyon hasarlı olduğu takdirde veya iletkende veya fişte bir kesinti olduğu takdirde ölçüm tesisatını ayırınız.

- Ölçüm tesisatına açık kontak uçlarından dokunmayınız. Yalnızca elle tutulan kısımdan tutunuz!

- Sarılmış olan bağlantıları kontrol veya ölçüm cihazının içine takınız.

12. Çevre Koruma

Lütfen cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan İade ve Toplama Sistemine iletiniz.
