MM 71 - мультиметр BENNING - Бесплатное руководство пользователя

Бренд	BENNING
Модель	MM 71
Тип продукта	Профессиональный цифровой мультиметр
Категории измерений	CAT III 1000 В / CAT IV 600 В
Максимальное напряжение	1000 В DC/AC
Максимальный ток	10 A (до 600 мА на отдельном входе)
Дисплей	ЖК-дисплей 6000 отсчетов, с подсветкой, 62-сегментная шкала
Основные измерения	Напряжение DC/AC, ток DC/AC, сопротивление, емкость, частота, температура, проверка диодов, целостность цепи
Другие функции	AutoV/LoZ, MIN/MAX/PEAK, Smart HOLD, VoltSensor (бесконтактное обнаружение напряжения), автоматическое отключение
Питание	Батарея 9 В (тип IEC 6 LR61)
Время работы от батареи	Около 180 часов (щелочная)
Размеры (без рамки)	180 x 88 x 33,5 мм
Размеры (с рамкой)	190 x 94 x 48 мм
Вес (без рамки)	320 г
Вес (с рамкой)	460 г
Рабочая температура	от 0 °C до +50 °C (согласно ОВ)
Степень защиты	IP30
Комплектация	Измерительные провода (красный/черный), термопара тип K, резиновая рамка, магнитная подставка, чехол, батарея 9 В, запасные предохранители, инструкция
Защитные предохранители	440 мА/1000 В (быстродействующий) и 11 А/1000 В (быстродействующий)
Уход и очистка	Протирать сухой тканью с мягким моющим средством, не использовать растворители
Гарантия / Калибровка	Гарантия 1 год, рекомендуется ежегодная калибровка

Часто задаваемые вопросы - MM 71 BENNING

Как заменить батарею в BENNING MM 71?

Выключите прибор и отсоедините провода. Отвинтите заднюю крышку (предварительно сняв резиновую рамку). Замените использованную батарею 9 В новой (тип IEC 6 LR61). Тщательно закройте.

Что делать, если на дисплее отображается 'OL'?

'OL' означает превышение диапазона. Выберите более высокий диапазон измерений вручную (кнопка RANGE) или используйте автоматический режим. Также проверьте правильность подключения проводов.

Как использовать функцию VoltSensor?

Нажмите кнопку VoltSensor (⑤) без подключения проводов. Поднесите датчик (лицевая сторона прибора) к проводнику. Звуковой сигнал и полоски указывают на наличие переменного напряжения (≥230 В). Не заменяет стандартную проверку напряжения.

Можно ли измерять конденсаторы с помощью MM 71?

Да. Установите переключатель в положение Ω, нажмите синюю кнопку для перехода в режим емкости. Разрядите конденсатор перед измерением. Подключите провода с соблюдением полярности. На дисплее отображается значение в нФ или мкФ.

Как проверить диод этим прибором?

Поверните переключатель в положение диода (символ диода). При необходимости нажмите синюю кнопку. Подключите красный щуп к аноду, черный к катоду. Исправный диод показывает пороговое напряжение (0,4-0,8 В) в прямом направлении.

Какова точность измерения постоянного напряжения?

Основная точность составляет ±(0,08 % от измеренного значения + 5 единиц счета) для диапазонов от 600 мВ до 1000 В, и ±(0,08 % + 15 единиц счета) для диапазона 60 мВ.

Как чистить мультиметр?

Используйте сухую или слегка влажную ткань с мягким моющим средством. Никогда не используйте растворители, спирт или абразивные средства. Перед чисткой убедитесь, что прибор выключен и отсоединен.

Зуммер проверки целостности не работает, почему?

Проверьте, что переключатель находится в положении проверки целостности (символ звуковой волны). Убедитесь, что провода не оборваны. Зуммер срабатывает при сопротивлении менее 30 Ом (порог 30-100 Ом). Выше этого значения он не срабатывает.

Как заменить предохранитель?

Выключите прибор и отсоедините провода. Откройте корпус (отвинтите крышку). Найдите неисправный предохранитель (440 мА или 11 А). Замените его на предохранитель с теми же характеристиками (быстродействующий, 1000 В, одинаковые размеры). Закройте.

Какой измерительный провод использовать для CAT III/IV?

Входящие в комплект провода сертифицированы для CAT III 1000 В / CAT IV 600 В. Для измерений CAT III/IV наденьте защитные колпачки (входят в комплект) на контактные наконечники, чтобы ограничить открытую длину до 4 мм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MM 71 BENNING

Рис. 6. Измерение сопротивления

Фиг. 7: Проверка на диоди

Рис. 7. Проверка диодов

Fig. 7: Diod-test

Рис. 8. Контроль прохождения тока с зуммером

Рис. 9. Измерение емкости

Рис. 10. Измерение частоты

Рис. 11. Измерение температуры

рис. 12: Индикатор напряжения с зуммером

Рис. 13. Замена батарейки

Fig. 13: Batteribyte

Рис. 14. Замена предохранителя

Рис. 15. Намотка безопасного измерительного провода

Рис. 16. Установка прибора BENNING MM 7-1

Fig. 16: Instrumentstöd BENNING MM 7-1

Постоянно напрежение или ток (DC)

3. Обхват на доставка

3.4 Един температурен сензор, тип К

3.5 Един предпазен гумен кальф

4. Описание на уреда

⑪ Гнездо (плюс¹) за V, Ω, Hz, 📄 -H←

- Категория на пренапрежение / категория настройки: IEC 60664/ IEC 61010-1 → 600 V категория IV; 1000 V категория III.

Обхват на изм. Резолюция		Точност на измерване	Защита от пренапр.
60 mV	10 μV	± (0,08 % от изм.ст-ст + 15 цифри)	1000 V_DC
600 mV	100 μV	± (0,08 % от изм.ст-ст + 5 цифри)	1000 V_DC
6 V	1 mV	± (0,08 % от изм.ст-ст + 5 цифри)	1000 V_DC
60 V	10 mV	± (0,08 % от изм.ст-ст + 5 цифри)	1000 V_DC
600 V 100 mV		± (0,08 % от изм.ст-ст + 5 цифри)	1000 V_DC
1000 V	1 V	± (0,08 % от изм.ст-ст + 5 цифри)	1000 V_DC

Обхват на изм. АС	Резолюция	Точност на измерване в диапазон от 50 Hz до 1 kHz	Защита от пренапр.
60 mV	10 μV	± (1,2 % от изм.ст-ст + 10 цифри)	1000 V_eff
600 mV	100 μV	± (1,2 % от изм.ст-ст + 10 цифри)	1000 V_eff

6 V 1 mV	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_eff
60 V 10 mV	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_eff
600 V 100 mV	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_eff
1000 V 1 V	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_eff

mV	± (2 % от изм.ст-ст + 15 цифри)
V	± (2 % от изм.ст-ст + 10 цифри)

7.3 AutoV, "LoZ" обхват

600 V_DC	100 mV	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_AC/DC
1000 V_DC	1 V	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_AC/DC
в диапазон от 50 Hz до 500 Hz
600 V_AC	100 mV	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_AC/DC
1000 V_AC	1 V	± (0,8% от изм.ст-ст + 5 цифри)	1000 V_AC/DC

Защита от пренапрежение:

Обхват на изм. Резолюция		Точност на измерване
60 mA	10 μA	± (0,8 % от изм.ст-ст + 5 цифри)
600 mA	100 μA	± (0,8 % от изм.ст-ст + 5 цифри)
6 A	1 mA	± (0,8 % от изм.ст-ст + 5 цифри)
10 A	10 mA	± (0,8 % от изм.ст-ст + 5 цифри)

Защита от пренапрежение:

Обхват на изм. AC	Резолюция	Точност на измерване в обхват от 50 Hz до 1 kHz
60 mA	10 μA	± (1,2 % от изм.ст-ст + 5 цифри)
600 mA	100 μA	± (1,2 % от изм.ст-ст + 5 цифри)
6 A	1 mA	± (1,2 % от изм.ст-ст + 5 цифри)
10 A	10 mA	± (1,2 % от изм.ст-ст + 5 цифри)

mA	± (2 % от изм.ст-ст + 10 цифри)
A	± (2 % от изм.ст-ст + 10 цифри)

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция Точност на измерване	Макс.ток на изм.	Макс.напрежение без заряд
600 Ω 0,1 Ω	± (0,8 % от изм.ст-ст + 5 цифри)	100 μA 2,5 V
6 kΩ 1 Ω	± (0,8 % от изм.ст-ст + 5 цифри)	100 μA 2,5 V
60 kΩ 10 Ω	± (0,8 % от изм.ст-ст + 5 цифри)	60 μA 0,6 V
600 kΩ 100 Ω	± (0,8 % от изм.ст-ст + 5 цифри)	6 μA 0,6 V
6 MΩ 1 kΩ	± (0,8 % от изм.ст-ст + 5 цифри)	600 nA 0,6 V
40 MΩ* 10 kΩ	± (1,0 % от изм.ст-ст + 5 цифри)	60 nA	0,6 V

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция	Точност на измерване	Макс.ток на изм.	Макс.напрежение без заряд
2 V	1 mV	± (1,5 % от изм.ст-ст + 5 цифри)	0,1 mA	2,5 V

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция	Точност на измерване	Макс.ток на изм.	Макс.напрежение без заряд
600 Ω 0,1 Ω		± (0,8 % от изм.ст-ст + 5 цифри)	0,1 mA	2,5 V

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция	Точност на измерване
1 μF	1 nF	± (1,2 % от изм.ст-ст + 5 цифри)
10 μF	10 nF	± (1,2 % от изм.ст-ст + 5 цифри)
100 μF	100 nF	± (1,2 % от изм.ст-ст + 5 цифри)
1 mF	1 μF	± (1,2 % от изм.ст-ст + 5 цифри)
10 mF	10 μF	± (1,2 % от изм.ст-ст + 5 цифри)

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция	Точност на измерване за 5 V_eff максимално
100 Hz	0,01 Hz	± (0,1 % от изм.ст-ст + 2 цифри)
1 kHz	0,1 Hz	± (0,1 % от изм.ст-ст + 2 цифри)
10 kHz	1 Hz	± (0,1 % от изм.ст-ст + 2 цифри)
100 kHz	10 Hz	± (0,1 % от изм.ст-ст + 2 цифри)

Минимална честота:

1 Hz

Защита от пренапрежение: 1000 V _AC/DC

Обхват на изм.	Резолюция	Точност на измерване*
- 40 °C bis 400 °C	0,1 °C	± (1 % от изм.ст-ст + 30 цифри)
- 40 °F bis 752 °F	0,1 °F	± (1 % от изм.ст-ст + 54 цифри)

Обхват на изм. DC/ AC V Точност на измерване
60 mV	± (0,08 % от изм.ст-ст + 155 цифри)
600 mV	± (0,08 % от изм.ст-ст + 152 цифри)
6 V	± (0,08 % от изм.ст-ст + 152 цифри)
60 V	± (0,08 % от изм.ст-ст + 152 цифри)
600 V	± (0,08 % от изм.ст-ст + 152 цифри)
1000 V	± (0,08 % от изм.ст-ст + 152 цифри)
Обхват на изм. DC/ AC A Точност на измерване
60 mA	± (1,2 % от изм.ст-ст + 153 цифри)
600 mA	± (1,2 % от изм.ст-ст + 153 цифри)
6 A	± (1,2 % от изм.ст-ст + 153 цифри)
10 A	± (1,2 % от изм.ст-ст + 153 цифри)

8.9 Индикатор на напрежение

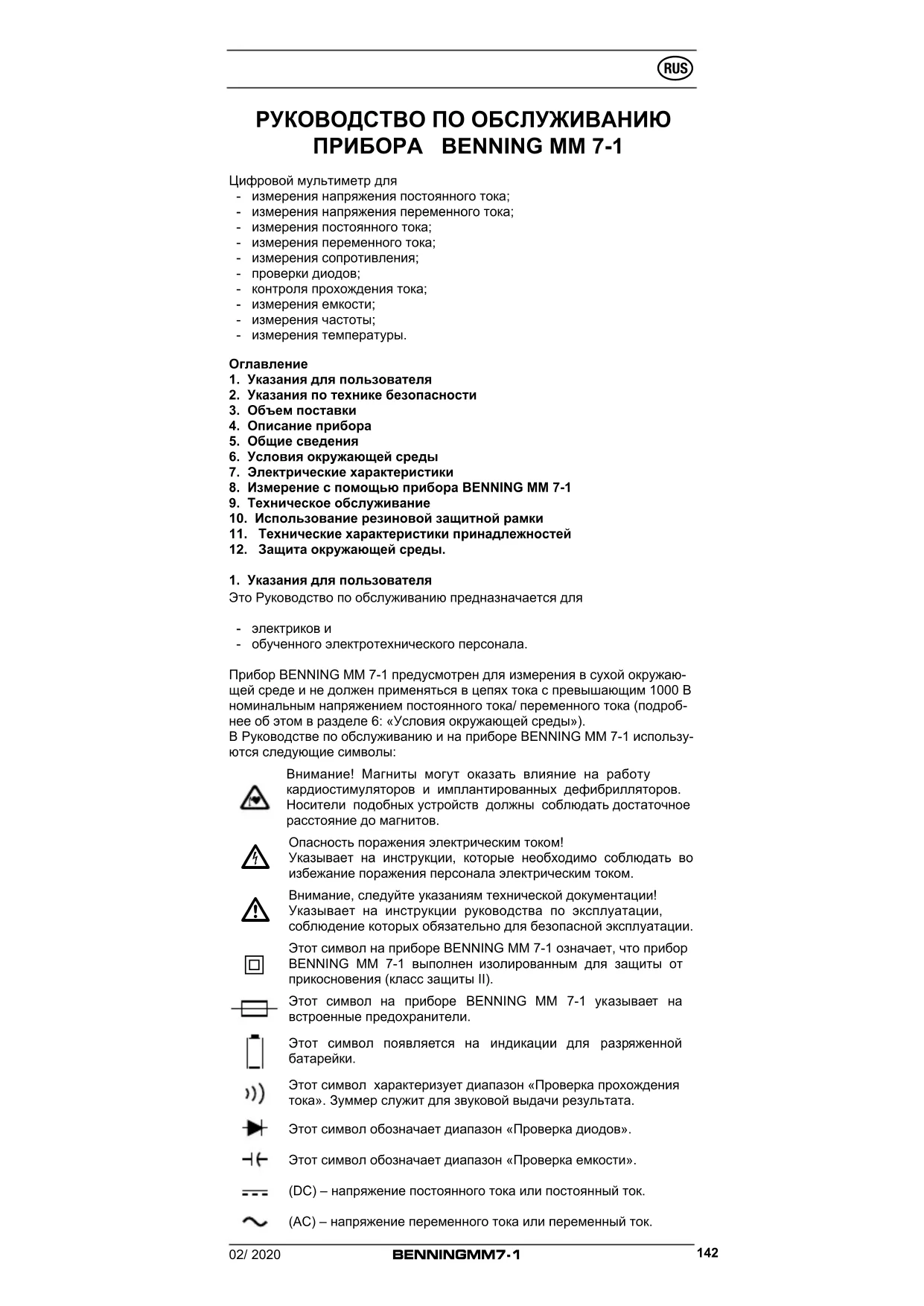

РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ ПРИБОРА BENNING MM 7-1

Цифровой мультиметр для

• измерения напряжения постоянного тока;
• измерения напряжения переменного тока;
• измерения постоянного тока;
• измерения переменного тока;
• измерения сопротивления;
• проверки диодов;
• контроля прохождения тока;
• измерения емкости;
• измерения частоты;
• измерения температуры.

Оглавление

1. Указания для пользователя
2. Указания по технике безопасности
3. Объем поставки
4. Описание прибора
5. Общие сведения
6. Условия окружающей среды
7. Электрические характеристики
8. Измерение с помощью прибора BENNING MM 7-1
9. Техническое обслуживание
10. Использование резиновой защитной рамки
11. Технические характеристики принадлежностей
12. Защита окружающей среды.

1. Указания для пользователя

Это Руководство по обслуживанию предназначается для

• электриков и
• обученного электротехнического персонала.

Прибор BENNING MM 7-1 предусмотрен для измерения в сухой окружающей среде и не должен применяться в цепях тока с превышающим 1000 В номинальным напряжением постоянного тока/ переменного тока (подробнее об этом в разделе 6: «Условия окружающей среды»).

В Руководстве по обслуживанию и на приборе BENNING MM 7-1 используются следующие символы:

Внимание! Магниты могут оказать влияние на работу кардиостимуляторов и имплантированных дефибрилляторов. Носители подобных устройств должны соблюдать достаточное расстояние до магнитов.

Опасность поражения электрическим током! Указывает на инструкции, которые необходимо соблюдать во избежание поражения персонала электрическим током.

Внимание, следуйте указаниям технической документации! Указывает на инструкции руководства по эксплуатации, соблюдение которых обязательно для безопасной эксплуатации.

Этот символ на приборе BENNING MM 7-1 означает, что прибор BENNING MM 7-1 выполнен изолированным для защиты от прикосновения (класс защиты II).

Этот символ на приборе BENNING MM 7-1 указывает на встроенные предохранители.

Этот символ появляется на индикации для разряженной батарейки.

Этот символ характеризует диапазон «Проверка прохождения тока». Зуммер служит для звуковой выдачи результата.

Этот символ обозначает диапазон «Проверка диодов».

Этот символ обозначает диапазон «Проверка емкости».

(DC) – напряжение постоянного тока или постоянный ток.

(AC) – напряжение переменного тока или переменный ток.

Земля (напряжение относительно земли).

2. Указания по технике безопасности

Данный прибор спроектирован и изготовлен в соответствии со стандартом

DIN VDE 0411 часть 1/EN 61010-1

DIN VDE 0411 часть 2-033/EN 61010-2-033

DIN VDE 0411 часть 031/EN 61010-031

Для обеспечения безопасной эксплуатации прибора пользователь должен неукоснительно соблюдать указания данного руководства по эксплуатации

Повышенной безопасности при работе с оголёнными проводами или зажимами для крепления шин. Контакт с проводами может послужить причиной электрического шока.

Внимание! Магниты могут оказать влияние на работу кардиостимуляторов и имплантированных дефибрилляторов. Носители подобных устройств должны соблюдать достаточное расстояние до магнитов.

Прибор предназначен для использования в цепях с категорией защиты от перенапряжения III с максимальным напряжением относительно земли 1000 В, в цепях с категорией защиты от перенапряжения IV с максимальным напряжением относительно земли 600 В.

Используйте соответствующие измерения приводит к этому. При измерениях в диапазонах категории измерения III или категории измерения IV выступаю-щая, токопроводящая часть контактного острия на защитных измерительных проводах должна иметь длину не более 4 мм.

Перед измерением в диапазоне категории измерения III и категории измерения IV необходимо насадить на контактные острия насадные корпаки, находящиеся в комплект и имеющие обозначения CAT III и CAT IV. Это необходимо для защиты оператора.

Любая работа с электричеством является потенциально опасной! Даже напряжения величиной 30 В переменного тока или 60 В постоянного тока могут быть опасны для жизни.

Перед использованием прибора убедитесь в отсутствии признаков повреждения корпуса и измерительных проводов.

Если безопасная эксплуатация прибора невозможна, необходимо выключить прибор и принять меры к предотвращению его случайного использования.

Безопасная эксплуатация прибора невозможна, если:

- на корпусе прибора или на измерительных проводах имеются видимые повреждения

- прибор не функционирует

- прибор долгое время хранился в неблагоприятных условиях

- прибор подвергся транспортировке в неблагоприятных условиях

- намокли прибор или проводка к измерительному прибору.

Во избежание поражения электрическим током не прика- сайтесь к жалу измерительных проводов. Корректно под- ключайте прибор к измеряемой цепи.

Уход за прибором: Для чистки корпуса прибора используйте мягкую сухую ткань или специальные чистящие салфетки.

3. Объем поставки

К объему поставки прибора BENNING MM 7-1 относятся:

3.1 Прибор BENNING MM 7-1 – 1 штука;

3.2 Безопасный измерительный провод, красный (длина L = 1,4 м) – 1 штука;

3.3 Безопасный измерительный провод, черный (длина L = 1,4 м) – 1 штука;

3.4 Датчик температуры типа К – 1 штука;

3.5 Резиновая защитная рамка – 1 штука;

3.6 Один магнитный держатель с адаптером

3.7 Компактная защитная сумка – 1 штука;

3.8 Одна блочная батарейка на 9 В и два различных предохранителя (для первоначального оснащения вставлены в прибор).

3.9 Руководство по обслуживанию – 1 штука.

Примечание:

- Температурный датчик: К-тип, трубка V4A область применения: погружной датчик для магких пластиков, жидкостей, газов и воздуха диапазон измерений: - 196 °C примерно + 800 °C габариты: длина = 210 мм, длина трубки = 120 мм, диаметр трубки 3 мм, V4A (по. 044121)

Указание на быстроизнашающиеся детали:

- Прибор BENNING MM 7-1 содержит предохранители для защиты от перегрузки: 1 предохранитель на номинальный ток 11 А, быстродействующий (1000 В), 30 кА, диаметр = 10 мм, длина = 38 мм (артикул 10218772) и 1 предохранитель на номинальный ток 440 мА, быстродействующий (1000 В), диаметр = 10 мм, длина = 34,9 мм (артикул 10016655).

- Прибор BENNING MM 7-1 питается встроенной блочной батарейкой на 9 В (IEC 6 LR 61).

- измерительные провода (категория защиты от перенапряжения III 1000 В категория защиты от перенапряжения IV 600 В, допустимый ток до 10 А)

4. Описание прибора

Смотри рис. 1. Фронтальная сторона прибора.

Указанные на рис. 1 элементы индикации и управления обозначаются следующим образом:

① Цифровая индикация, для измерительного значения, шкальная индикации и индикация превышения диапазона.

② Индикация полярности.

③ Индикация батарейки,

4 Клавиша RANGE, переключение автоматическое/ ручное измерительного диапазона.

5 Кнопка VoltSensor для определения переменного напряжения на землю.

6 Кнопка MIN/MAX, сохранение минимального и максимального показаний или пикового значения.

⑦ Клавиша Smart HOLD (удержание)

⑧ Клавиша (желтая), освещение дисплея.

⑨ Кнопка переключения функций (синяя), для постоянного напряжения/тока (DC) и переменного напряжения/тока (AC), измерения сопротивления и мощности, проверка на обрывы и проверка диодов, измерения частоты, измерения температуры в °C и °F.

10 Поворотный переключатель, для выбора функции измерения.

⑪ Гнездо (положительно) для V, Ω, Hz, 📋

⑫ Гнездо СОМ, общее гнездо для измерений тока, напряжения, сопротивления, частоты, температуры, емкости, проверки прохождения тока и диодов.

13 Гнездо (положительное), для диапазона мА, для токов до 600 мА.

14 Гнездо (положительное), для диапазона 10 А, для токов до 10 А.

15 Резиновая защитная рамка.

1) После этого относится к автоматической индикации полярности для постоянного тока и напряжения постоянного тока.

5. Общие сведения

5.1 Общие сведения о мультиметре

5.1.1 Цифровая индикация выполнена как 4-разрядная жидкокристаллическая индикация с высотой шрифта 14 мм и десятичной запятой. Самое большое индицируемое значение 6000.

5.1.2 Индикация световыми полосками из 62 сегментов.

5.1.3 Индикация полярности ② действует автоматически. Знаком “-” индицируется только одна полярность, противоположная определению гнезд.

5.1.4 Превышение диапазона индицируется с помощью "OL" или "-OL" и звукового предупреждения.

5.1.5 Кнопка диапазона RANGE ④ служит для последовательного пере-

ключения диапазонов измерения вручную на дисплее при одновременном деактивировании AUTO. При удерживании кнопки (в течение 2 секунд) будет выбран автоматический выбор диапазона работы (индикация AUTO).

5.1.6 Кнопка вольтметра „Voltsensor“ ⑤: функция индикатора напряжения служит для измерения АС напряжений относительно земли (смотри 8.9).

5.1.7 Клавишная функция MIN/MAX ⑥ регистрирует и автоматически запоминает самое высокое и самое низкое измерительное значение. Посредством дальнейшего переключения индицируются следующие значения: индикация MIN/MAX показывает действующее измерительное значение, MAX указывает запомненное самое высокое значение и MIN указывает запомненное самое низкое значение. Кнопка HOLD прерывает функцию MIN/MAX. Посредством более длительного нажатия клавиши (2 секунды) производится обратное переключение в нормальный режим работы. Удержанием кнопки MIN/MAX ⑥ в течение 2 секунд прибор переключается в функцию PEAK (сохранение пиковых величин в памяти). Функция PEAK измеряет и сохраняет в памяти отрицательные и положительные пиковые значения (> 1 мс) в функции мВ, В АС/ DC и мА, А АС/ DC. В режиме функций MIN/ MAX и PEAK автоматический выбор диапазона деактивирован.

5.1.8 Запоминание измерительного значения Smart HOLD: посредством нажатия клавиши Smart HOLD ^7 может запоминаться результат измерения. На дисплее одновременно выводится на другом фоне символ HOLD. Если измеряемое значение превышает записанное в памяти значение на более чем 50 единиц, то изменение измеряемого значения индицируется мигающим дисплеем и сигнальным звуком. (изменения показаний между AC и DC напряжением/током не распознаются). Повторное нажатие клавиши производит обратное переключение в режим измерения.

5.1.9 Клавиша (желтая) Ⓤ️ подключает освещение дисплея. Выключение повторным нажатием клавиши.

5.1.10 Кнопка переключения функций (синяя) ⑨ выбирает вторую или третью функции по соответствующему положению поворотного переключателя.

Положениеповоротногопереключателя			Функция
			Hz
			ac+dc
			m m ac+dc
			-1(-
			11)
		Hz m ac+dc
		Hz ac+dc
			^ ^

5.1.11 Скорость измерения прибора BENNING MM 7-1 составляет номинально 3 измерения в секунду для цифровой индикации.
5.1.12 Прибор BENNING MM 7-1 включается или выключается поворотным переключателем ⑩. Положение выключения "OFF".
5.1.13 Прибор BENNING MM 7-1 самостоятельно отключается примерно через 20 мин. (APO, Auto-Power-Off = автоматическое отключение напряжения питания). Он снова включается, если нажимается клавиша HOLD или другая клавиша. Деактивировать автоматическое отключение можно нажатием кнопки переключения функций (синяя) ⑨ и одновременным включением BENNING MM 7-1 переводом переключателя из положения OFF.
5.1.14 Для проверки сегментов цифрового индикатора необходимо нажать кнопку Smart HOLD ⑦ и одновременно включить BENNING MM 7-1 переводом переключателя из положения OFF.
5.1.15 Температурный коэффициент измерительного значения: 0,15 x (заданная точность измерения)/ °C < 18 °C или > 28 °C относительно значения при опорной температуре 23 °C.
5.1.16 Прибор BENNING MM 7-1 питается блочной батарейкой на 9 В (IEC

6 LR 61).

5.1.17 Указатель батареи ③ постоянно показывает оставшуюся емкость батареи с помощью максимально трех сегментов.

Как только все сегменты в символе батареи погаснут и символ батареи начнет мигать, немедленно замените батарею новой батареей для исключения опасности для людей вследствие неправильных измерений.

5.1.18 Срок службы батарейки составляет около 180 часов (щелочная батарейка).

5.1.19 Габаритные размеры прибора:

(Д x Ш x В) = 180 x 88 x 33,5 мм без резиновой защитной рамки.

(Д x Ш x В) = 190 x 94 x 48 мм с резиновой защитной рамкой.

Масса прибора:

320 г без резиновой защитной рамки

460 г с резиновой защитной рамкой.

5.1.20 Поставляемые безопасные измерительные провода определенно подходят для номинального напряжения и номинального тока прибора BENNING MM 7-1.

5.1.21 Прибор BENNING MM 7-1 защищается резиновой защитной рамкой 15 от механического повреждения. Резиновая защитная рамка 15 позволяет устанавливать или подвешивать прибор BENNING MM 7-1 во время измерений.

6. Условия окружающей среды

- Прибор BENNING MM 7-1 предусмотрен для измерений в сухой окружающей среде.

- Барометрическая высота при измерениях: максимально 2000 м.

- Категория перенапряжения/ категория установки: IEC 60664/ IEC 61010-1 → 600 В - категория IV; 1000 В - категория III.

- Степень загрязнения: 2.

- Тип защиты: IP 30.

IP 30 означает: защита от подхода к опасным частям и защита от посторонних твердых предметов диаметром более 2,5 мм, (3 - первое число). Отсутствие защиты от воды (0 - второе число).

- Рабочая температура и относительная влажность воздуха:

При рабочей температуре 0 °C ÷ 30 °C относительная влажность воздуха менее 80%.

При рабочей температуре 30 °C ÷ 40 °C относительная влажность воздуха менее 75%.

При рабочей температуре 40 °C ÷ 50 °C относительная влажность воздуха менее 45%.

- Температура хранения:

Прибор BENNING MM 7-1 может храниться при температурах - 20 °C ÷ + 60 °C (влажность воздуха от 0 до 80 %). При этом следует вынуть батарейку из прибора.

7. Электрические характеристики

Замечание: точность измерения указывается как сумма

- относительной составляющей измерительного значения и

- количества цифр (т.е. численные шаги последнего разряда).

Эта точность измерения действительна при температурах 18 °C ÷ 28 °C и относительной влажности воздуха менее 80 %.

7.1 Диапазоны напряжения постоянного тока DC

Входное сопротивление составляет 10 МОм

Диапазон измерения	Разрешение Точность измерения		Защита от перегрузки
60 мВ 10 мкВ		± (0,08 % измерительного значения + 15 к)	1000 B_эфф.
600 мВ	100 мкВ	± (0,08 % измерительного значения + 5 к)	1000 B_эфф.
6 В	1 мВ	± (0,08 % измерительного значения + 5 к)	1000 B_эфф.
60 В	10 мВ	± (0,08 % измерительного значения + 5 к)	1000 B_эфф.
600 В 100 мВ	± (0,08 % измерительного значения + 5 к)		1000 В _эфф.
1000 В	1 В	± (0,08 % измерительного значения + 5 к)	1000 B_эфф.

k=единица младшего разряда

7.2 Диапазоны напряжения переменного тока AC/ AC+DC

Входное сопротивление составляет 10 МОм параллельно < 100 пФ. Измерительное значение получается и индицируется как истинное эффек-

тивное значение (TRUE RMS). При несинусоидальных формах кривой индицируемое значение становится неточным. Так для следующих пик- факторов получается дополнительная погрешность:

пик-фактор 1,4 – 2,0 - дополнительная погрешность +1,0 %.
пик-фактор 2,0 – 2,5 - дополнительная погрешность +2,5 %.
пик-фактор 2,5 – 3,0 - дополнительная погрешность +4,0 %.

АС Диапазон измерения	Разрешение	Точность измеренияв частотном диапазоне 50 Гц - 1 кГц	Защита от перегрузки
60 мВ 10 мкВ ± (1,2 % измерительного значения + 10 к) 1000 В			эфф.
600 мВ 100 мкВ ± (1,2 % измерительного значения + 10 к) 1000 В			эфф.
6 В 1 мВ ± (0,8 % измерительного значения + 5 к) 1000 В			эфф.
60 В 10 мВ ± (0,8 % измерительного значения + 5 к) 1000 В			эфф.
600 В 100 мВ	± (0,8 % измерительного значения + 5 к) 1000 В		эфф.
1000 В	1 В	± (0,8 % измерительного значения + 5 к)	1000 Вэфф.

AC+DC Диапазон измерения	Точность измеренияв частотном диапазоне 50 Гц - 1 кГц
mB	± (2 % измерительного значения + 15 k)
B	± (2 % измерительного значения + 10 k)

k=единица младшего разряда

7.3 Диапазон AutoV, LoZ

Низкоомное входное сопротивление ок. 3 кΩ понижает индуктивное и ёмкостное напряжения.

Диапазон измерения	Разрешение Точность измерения	Защита от перегрузки
600 B_DC	100 mB ± (0,8 % измерительного значения + 5 k)	1000 B AC/ DC
1000 B_DC	1 B ± (0,8 % измерительного значения + 5 k)	1000 B AC/ DC
в частотном диапазоне 50 Гц - 500 Гц
600 B_AC	100 mB ± (0,8 % измерительного значения + 5 k)	1000 B AC/ DC
1000 B_AC	1 B ± (0,8 % измерительного значения + 5 k)	1000 B AC/ DC

k=единица младшего разряда

7.4 Диапазоны постоянного тока DC

Защита от перегрузки:

• предохранитель 440 mA (1000 В AC/ DC), 11 kA, быстродействующий на входе мА.
• предохранитель 11 А (1000 В АС/ DC), 30 кА, быстродействующий на входе 10 А.

Максимальное время измерения:

• диапазон 10 А: 3 минуты (перерыв > 20 минут)
• диапазон 600 mA: 10 минуты (перерыв > 20 минут)

Диапазон измерения	Разрешение	Точность измерения
60 mA	10 мкA	± (0,8 % измерительного значения + 5 k)
600 mA	100 мкA	± (0,8 % измерительного значения + 5 k)
6 A	1 mA	± (0,8 % измерительного значения + 5 k)
10 A	10 mA	± (0,8 % измерительного значения + 5 k)

k=единица младшего разряда

7.5 Диапазоны переменного тока AC/ AC+DC

Измерительное значение получается и индицируется как истинное эффективное значение (TRUE RMS). При несинусоидальных формах кривой индицируемое значение становится неточным. Так для следующих пикфакторов получается дополнительная погрешность:

пик-фактор 1,4 – 2,0 - дополнительная погрешность +1,0 %.
пик-фактор 2,0 – 2,5 - дополнительная погрешность +2,5 %.
пик-фактор 2,5 – 3,0 - дополнительная погрешность +4,0 %.

Защита от перегрузки:

• предохранитель 440 mA (1000 В AC/ DC), 11 kA, быстродействующий на входе мА.
• предохранитель 11 А (1000 В АС/ DC), 30 кА, быстродействующий на входе 10 А.

Максимальное время измерения:

• диапазон 10 А: 3 минуты (перерыв > 20 минут)
• диапазон 600 mA: 10 минуты (перерыв > 20 минут)

АС Диапазон измерения	Разрешение	Точность измеренияв частотном диапазоне 50 Гц - 1 кГц
60 mA 10 мкA ± (1,2 % измерительного значения + 5 k)
600 mA 100 мкA ± (1,2 % измерительного значения + 5 k)
6 A 1 mA ± (1,2 % измерительного значения + 5 k)
10 A 10 mA ± (1,2 % измерительного значения + 5 k)

AC+DC Диапазон измерения	Точность измеренияв частотном диапазоне 50 Гц - 1 кГц
mA ± (2 % измерительного значения + 10 k)
A ± (2 % измерительного значения + 10 k)

k=единица младшего разряда

7.6 Диапазоны сопротивления

Защита от перегрузки: 1000 В _AC/DC

Диапазон измерения	Разрешение	Точность измерения	Максимальный измерительный ток	Максимальное напряжение холостого хода
600 Ом	0,1 Ом	± (0,8 % измерительного значения + 5 к)	100 мкА	2,5 В
6 кОм	1 Ом	± (0,8 % измерительного значения + 5 к)	100 мкА	2,5 В
60 кОм	10 Ом	± (0,8 % измерительного значения + 5 к)	60 мкА	0,6 В
600 кОм	100 Ом	± (0,8 % измерительного значения + 5 к)	6 мкА	0,6 В
6 МОм	1 кОм	± (0,8 % измерительного значения + 5 к)	600 нА 0,6 В
40 МОм*	10 кОм	± (1,0 % измерительного значения + 5 к)	60 нА	0,6 В

k=единица младшего разряда

* Показания > 10 МΩ могут вызвать колебания показаний на индикаторе (не более ± 50 единиц).

7.7 Проверка диодов

Защита от перегрузки: 1000 В _AC/DC

Диапазон измерения	Разрешение	Точность измерения	Максимальный измерительный ток	Максимальное напряжение холостого хода
2 В	1 мВ	± (1,5 % измерительного значения + 5 к)	0,1 mA	2,5 В

k=единица младшего разряда

7.8 Контроля прохождения тока

Защита от перегрузки: 1000 В _AC/DC

Встроенный в прибор зуммер выдает звуковой сигнал, если сопротивление измеряемой цепи менее 30 Ом до 100 Ом. Звуковая сигнализация отключается при сопротивлении R выше 100 Ом.

Диапазон измерения	Разрешение	Точность измерения	Максимальный измерительный ток	Максимальное напряжение холостого хода
600 Ом	0,1 Ом ± (0,8 % измерительного значения + 5 к)		0,1 mA	2,5 В

k=единица младшего разряда

7.9 Диапазоны емкости

Условия: разрядить конденсаторы и соединить в соответствии с указанной полярностью.

Защита от перегрузки : 1000 В _AC/DC

Диапазон измерения	Разрешение	Точность измерения
1 мкФ	1 нФ	± (1,2 % измерительного значения + 5 к)
10 мкФ	10 нФ	± (1,2 % измерительного значения + 5 к)
100 мкФ	100 нФ	± (1,2 % измерительного значения + 5 к)
1 мФ	1 мкФ	± (1,2 % измерительного значения + 5 к)
10 мФ	10 мкФ	± (1,2 % измерительного значения + 5 к)

k=единица младшего разряда

Максимальное время измерения: 0,7 секунды для 1 нФ - 1 мФ

3 секунды для 1 мФ - 10 мФ

7.10 Диапазоны частоты

Защита от перегрузки: 1000 В _AC/DC

Диапазон измерения Разрешение	Точность измерения
100 Гц 0,01 Гц ± (0,1 % измерительного значения + 2 к)
1 кГц 0,1 Гц ± (0,1 % измерительного значения + 2 к)
10 кГц 1 Гц ± (0,1 % измерительного значения + 2 к)
100 кГц 10 Гц	± (0,1 % измерительного значения + 2 к)

k=единица младшего разряда

Минимальная частота: 1 Гц

Минимальная чувствительность:	>5 B_ss для ВАС 1 Гц - 10 кГц
	>10 B_ss для ВАС 10 кГц - 100 кГц
	>2 mA_ss для mA _AC
	>0,2 A_ss для A _AC

7.11 Диапазоны температуры °C/°F

Защита от перегрузки: 1000 V _AC/DC

Диапазон измерения	Разрешение	Точность измерения*
- 40 °C ÷ 400 °C	0,1 °C	± (1 % измерительного значения + 30 k)
- 40 °F ÷ 752 °F	0,1 °F	± (1 % измерительного значения + 54 k)

k=единица младшего разряда

* К указанной точности измерения необходимо добавить точность измерения температурного датчика типа К.

Проволочный температурный датчик типа К:

Диапазон измерения: - 60 °C ÷ 200 °C

Точность измерения: ± 2 °C

Погрешность измерения действительна для стабильной внешней температуры <±1^ C. После измерения внешней температуры ±2^ C погрешность измерения действительна через 1 часа.

7.12 PEAK HOLD (удержание пикового значения)

Измерительный диапазон напряжения постоянного/переменного тока (DC/AC V)	Точность измерения
60 мВ	± (0,08 % измерительного значения + 155 к)
600 мВ	± (0,08 % измерительного значения + 152 к)
6 В	± (0,08 % измерительного значения + 152 к)
60 В	± (0,08 % измерительного значения + 152 к)
600 В	± (0,08 % измерительного значения + 152 к)
1000 В	± (0,08 % измерительного значения + 152 к)
Измерительный диапазон постоянного/переменного тока (DC/AC A)	Точность измерения
60 mA	± (1,2 % измерительного значения + 153 к)
600 mA	± (1,2 % измерительного значения + 153 к)
6 А	± (1,2 % измерительного значения + 153 к)
10 А	± (1,2 % измерительного значения + 153 к)

k=единица младшего разряда

8. Измерение прибором BENNING MM 7-1

8.1 Подготовка измерений

Используйте и храните прибор BENNING MM 7-1 только при указанных условиях температур хранения и рабочих температур, избегайте длительного солнечного облучения.

• Проконтролировать данные номинального напряжения и номинального тока на безопасных измерительных проводах. Принадлежащие к объему поставки безопасные измерительные провода соответствуют по номинальному напряжению и номинальному току прибору BENNING MM 7-1.

• Проконтролировать изоляцию безопасных измерительных проводов. Если изоляция повреждена, тогда безопасные измерительные провода немедленно следует забраковать.

• Проверить безопасные измерительные провода на прохождение тока. Если провод в безопасной измерительной линии разорван, тогда безопасные измерительные провода следует немедленно забраковать.

• Прежде, чем на поворотном переключателе ⑩ выбирается другая функция, безопасные измерительные провода должны быть отсоединены от места измерения.
• Сильные источники помех вблизи прибора BENNING MM 7-1 могут приводить к нестабильной индикации и ошибкам измерения.

8.2 Измерение напряжения и тока

Обратить внимание на максимальное напряжение относительно потенциала земли! Опасность поражения электрическим током!

Максимальное напряжение, которое может подаваться на гнезда прибора BENNING MM 7-1:

• гнездо СОМ ⑫,
• гнездо для V, Ω, Hz, , 1 - + ⑪,
• гнездо для диапазона мА ⑬ и
• гнездо для диапазона 10 А ⑭.

относительно земли, составляет 600 В CAT IV/ 1000 В CAT III.

8.2.1 Измерение напряжения

• С помощью поворотного переключателя ⑩ выбрать желаемую функцию ( , , AutoV/LoZ) на приборе BENNING MM 7-1.
• С помощью клавиши (голубой) ⑨ выбрать на приборе BENNING MM 7-1 подлежащий измерению вид напряжения: постоянный (DC), переменный напряжения (AC) или (AC+DC).
• Черный безопасный измерительный провод соединить с гнездом COM ⑫ на приборе BENNING MM 7-1.
• Красный безопасный измерительный провод соединить с гнездом для V, Ω, Hz, 📄 → Ⓤ на приборе BENNING MM 7-1.
• Безопасные измерительные провода соединить с измерительными точками, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.
  Смотри рис. 2. Измерение напряжения постоянного тока.
  Смотри рис. 3. Измерение напряжения переменного тока.

Внимание:

Функция AutoV/LoZ обозначается на цифровом индикаторе ① как „AutoSense/ LoZ“. Данная функция самостоятельно определяет необходимую функцию измерения (напряжение AC/ DC) и оптимальный диапазон измерения. Кроме того, входное сопротивление снижается ориентировочно до 3 кОм, чтобы понизить индуктивное и ёмкостное напряжения (реактивное напряжение).

8.2.2 Измерение тока

• С помощью поворотного переключателя ⑩ выбрать желаемый диапазон и функцию (mA или A) на приборе BENNING MM 7-1.
• С помощью клавиши (голубой) ⑨ выбрать на приборе BENNING MM 7-1 подлежащий измерению вид тока: постоянный (DC), переменный ток (AC) или (AC+DC).
• Черный безопасный измерительный провод соединить с гнездом COM ⑫ на приборе BENNING MM 7-1.
• Красный безопасный измерительный провод соединить с гнездом для диапазона мА ⑬ для токов до 600 мА или с гнездом для диапазона 10 А ⑭ для токов больше 600 мА до 10 А на приборе BENNING MM 7-1.
• Безопасные измерительные провода соединить с измерительными точками, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.

Смотри рис. 4. Измерение постоянного тока.

Смотри рис. 5. Измерение переменного тока.

8.3 Измерение сопротивления

• С помощью поворотного переключателя ⑩ выбрать желаемую функцию (Ω, −) на приборе BENNING MM 7-1.
• Обеспечить контакт черного безопасного измерительного провода с гнездом COM ^12 на приборе BENNING MM 7-1.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V, Ω, Hz, 📁 🏻 🌐 на приборе BENNING MM 7-1.
• Безопасные измерительные провода привести в контакт с измерительными точками, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.

Смотри рис. 6. Измерение сопротивления.

8.4 Проверка диодов

• С помощью поворотного переключателя 10 выбрать на приборе BENNING MM 7-1 желаемую функцию (1)) ▶.
• С помощью клавиши (голубой) ⑨ на приборе BENNING MM 7-1 произвести переключение на проверку диодов.
• Обеспечить контакт черного безопасного измерительного провода с гнездом COM⑫ на приборе BENNING MM 7-1.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V, Ω, Hz, 📁 🚫 🌐 на приборе BENNING MM 7-1.
• Безопасные измерительные провода привести в контакт с выводами диода, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.
• Для нормального, соединенного в направлении пропускания Si-диода индицируется напряжение в направлении пропускания 0,4 до 0,8 В. Индикация "000" указывает на короткое замыкание в.
• Если прямое напряжение не определяется, необходимо сначала проверить полярность диодов. Если и впоследствии прямое напряжение не определяется на индикаторе, значит прямое напряжение на диоде находится за пределами диапазона измерений.

Смотри рис. 7. Проверка диодов.

8.5 Контроль прохождения тока с зуммером

• С помощью поворотного переключателя ⑩ выбрать на приборе BENNING MM 7-1 желаемую функцию (1)) ►).
• Обеспечить контакт черного безопасного измерительного провода с гнездом COM⑫ на приборе BENNING MM 7-1.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V, Ω, Hz, 📄 → Ⓥ на приборе BENNING MM 7-1.
• Безопасные измерительные провода привести в контакт с измерительными точками. Если сопротивление линии между гнездом COM ⑫ и гнездом V, Ω, Hz, ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡️ ⚡ٍ

Смотри рис.8. Проверка прохождения тока с зуммером.

8.6 Измерение емкости

Полностью разрядить конденсаторы перед измерениями емкости! Никогда не подавать напряжение на гнезда для измерения емкости! Прибор может быть поврежден или испорчен! От поврежденного прибора может исходить опасность поражения электрическим током!

• С помощью поворотного переключателя 10 выбрать желаемую функцию (Ω, +) на приборе BENNING MM 7-1.
• С помощью (синей) кнопки ⑨ переключите на измерение мощности.
• Определить полярность конденсатора и полностью разрядить конденсатор.
• Обеспечить контакт черного безопасного измерительного провода с гнездом COM ^12 на приборе BENNING MM 7-1.
• Обеспечить контакт красного безопасного измерительного провода с гнездом V, Ω, Hz, 📁 → ⑪ на приборе BENNING MM 7-1.
• Безопасные измерительные провода соединить с разряженным конденсатором в соответствии с его полярностью, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.

Смотри рис. 9. Измерение емкости.

8.7 Измерение частоты

• С помощью поворотного переключателя 10 выбрать на приборе BENNING MM 7-1 желаемую функцию ( Hz, Hz, m Hz).
• С помощью (синей) кнопки ⑨ переключите на измерение частоты.
• Обеспечить контакт черного безопасного измерительного провода с гнездом COM⑫ на приборе BENNING MM 7-1.
• Для измерения частоты напряжения подсоедините красную измерительную линию (щуп) к буксе для V, Ω, Hz, 11 на BENNING MM 7-1.
• Для измерения частоты тока A, mA подсоедините красную измерительную линию (щуп) к буксе A 14 или буксе mA 13 на BENNING MM 7-1.
• Обратите внимание на минимальную чувствительность для измерений частоты на приборе BENNING MM 7-1!
• Безопасные измерительные провода привести в контакт с измерительными точками, считать измерительное значение на цифровой индикации ① на приборе BENNING MM 7-1.

Смотри рис. 10. Измерение частоты.

8.8 Измерение температуры

- С помощью поворотного переключателя ⑩ выбрать желаемую функцию (♂) на приборе BENNING MM 7-1.

- Кнопкой ⑨ (синяя) выполните переключение на °F или °C.

- Адаптер для датчика температуры вставить в правильной полярности в гнездо COM ⑫ и гнездо V, Ω, Hz, 📄 ⚠️ ⚣️.

- Обеспечить контакт датчика температуры типа К в адаптере.

- Расположить место контакта (конец провода датчика) на подлежащем измерению месте. Считать измерительное значение на цифровой индикации① на приборе BENNING MM 7-1.

Смотри рис. 11. Измерение температуры.

8.9 Индикатор напряжения

Функция индикатора напряжения не предназначена для определения отсутствия напряжения. Контактное напряжение может иметь место даже при отсутствии акустического или оптического сигнала или индикации. Опасность поражения электрическим током!

Функция индикатора напряжения возможна в каждом положении поворотного выключателя (кроме положения переключателя OFF). Измерительные провода в качестве индикатора напряжения не требуются (регистрация переменного поля без прикосновения). В верхней части BENNING MM 7-1 находится приёмный датчик. При нажатии кнопки вольтметра "VoltSensor"

⑤ индикатор показаний гаснет. В случае локализации фазного напряжения звучит звуковой сигнал, а сила сигнала переменного поля отображается на цифровом индикаторе при помощи макс. 4 делений. Индикация производится только при заземленных сетях переменного тока! С помощью однополюсного измерительного провода можно также определить фазу. Практический совет:

прерывания (поломки кабеля) в открыто проложенных кабелях, например в кабельных барабанах, гирляндах и т.д., можно прослеживать от места ввода питания (фазы) до места прерывания.

Функциональный диапазон: ≥ 230 В

Смотри рис. 12: Индикатор напряжения с зуммером

8.9.1 Контроль фаз

• Приведите в контакт красный безопасный измерительный провод с гнездом для измерения V, Ω, Hz, 1-1 прибора BENNING MM 7-1.
• Нажмите на кнопку "VoltSensor" ⑤ и приведите в контакт безопасный измерительный провод с точкой измерения (часть установки).
• Если звучит звуковой сигнал, а на цифровом индикаторе высвечиваются показания в виде делений, это обозначает, что в данной точке измерения (части установки) обнаружена фаза заземлённого переменного напряжения.

9. Техническое обслуживание

Перед вскрытием прибора BENNING MM 7-1 непременно снять напряжение! Опасность поражения электрическим током!

Работа на открытом приборе BENNING MM 7-1 под напряжением позволя-тельна исключительно специалистам-электрикам, которые при этом должны принимать особые меры по технике безопасности.

Так снимите напряжение с прибора BENNING MM 7-1 перед тем, как открыть прибор:

• сначала отсоедините оба безопасных измерительных провода от объекта измерения,
• затем отсоедините оба безопасных измерительных провода от прибора BENNING MM 7-1,
• переключите поворотный переключатель ⑩ в положение "OFF" (ВЫКЛ.).

9.1 Безонасность прибора

При определенных условиях безопасность в обращении с прибором BENNING MM 7-1 больше не может быть гарантирована, например, при:

• видимых повреждениях на корпусе,
• ошибках при измерениях,
• видимых последствиях длительного хранения при недопустимых условиях и

- видимых последствиях чрезмерных транспортных нагрузок.

В этих случаях прибор BENNING MM 7-1 немедленно отключить, отсоединить от измерительных мест и обезопасить от повторного использования.

9.2 Очистка

Очищайте корпус снаружи с помощью чистой и сухой салфетки (за исключением специальных чистящих салфеток). Не используйте растворитель и/или очиститель для очистки прибора BENNING MM 7-1. Непременно обратите внимание на то, чтобы батарейный отсек и контакты батарейки не загрязнялись вытекающим из батарейки электролитом.

Если имеются загрязнения электролитом или белые отложения в зоне батарейки или корпуса батарейки, также очистите их с помощью сухой салфетки.

9.3 Замена батарейки

Перед вскрытием прибора BENNING MM 7-1 непременно снять напряжение! Опасность поражения электрическим током!

Прибор BENNING MM 7-1 питается от блочной батарейки на 9 В. Замена батарейки (смотри рис. 13) необходима тогда, когда на индикации ① появляется символ батарейки ③.

Так замените батарейку:

• отсоедините безопасные измерительные провода от измерительной цепи.
• отсоедините безопасные измерительные провода от прибора BENNING MM 7-1,
• переведите поворотный переключатель ⑩ в положение "OFF" (ВЫКЛ.),
• снимите резиновую защитную рамку ⑮ с прибора BENNING MM 7-1,
• положите прибор BENNING MM 7-1 на фронтальную сторону и выверните винт со шлицевой головкой из крышки батарейного отсека,
• снимите крышку батарейного отсека (в области углублений корпуса) с нижней части,
• выньте разряженную батарейку из батарейного отсека и осторожно снимите с батарейки подводящие провода,
• новую батарейку следует соединить с подводящими проводами и расположить их так, чтобы они не зажимались между деталями корпуса. Затем положите батарейку на предусмотренное для нее место в батарейном отсеке,
• наложите крышку батарейного отсека на нижнюю часть и затяните винт,
• установите прибор BENNING MM 7-1 в резиновую защитную рамку 15. Смотри рис. 13. Замена батарейки.

Внесите свой вклад в защиту окружающей среды! Батарейки не должны выбрасываться в домашний мусор. Они могут сдаваться в пункт приема старых батареек или складываться в особый мусор. Получите, пожалуйста, информацию об этом у Вашей коммунальной службы.

9.4 Замена предохранителя

Перед вскрытием непременно снять напряжение с прибора BENNING MM 7-1! Опасность поражения электрическим током!

Прибор BENNING MM 7-1 защищается от перегрузки встроенным предохранителем (плавкая вставка G) на 440 mA, быстродействующим и встроенным предохранителем (плавкая вставка G) на 11 A, быстродействующим (смотри рис. 14).

Так Вы заменяете предохранители:

• отсоедините безопасные измерительные провода от измерительной цепи,
• отсоедините безопасные измерительные провода от прибора BENNING MM 7-1,
• переведите поворотный переключатель ⑩ в положение "OFF" (ВЫКЛ.),
• снимите резиновую защитную рамку ⑮ с прибора BENNING MM 7-1,
• положите прибор BENNING MM 7-1 на фронтальную сторону и выверните винт со шлицевой головкой из крышки батарейного отсека,
• снимите крышку батарейного отсека (в области углублений корпуса) с нижней части,

Не отворачивайте винты на печатной схеме прибора BENNING MM 7-1!

• выверните оба крайних винта (черные) и два винта рядом с печатной схемой из нижней части (основание корпуса),

• поднимите основание корпуса в нижней зоне и снимите его в верхней зоне с фронтального блока,

• выньте один конец неисправного предохранителя из держателя предохранителя,

• выдвиньте полностью неисправный предохранитель из держателя предохранителя,
• установите новый предохранитель с аналогичным номинальным током, аналогичной характеристикой размыкания и аналогичными размерами,
• расположите новый предохранитель в держателе посредине,
• Вложите обратно печатную схему во фронтальный блок.
• расположите подводящие провода батареи так, чтобы они не зажимались между деталями корпуса,
• наложите основание корпуса на фронтальный блок и установите четыре винта,
• наложите крышку батарейного отсека на нижнюю часть и затяните винт.
• установите прибор BENNING MM 7-1 в резиновую защитную рамку 15. Смотри рис. 14. Замена предохранителя.

9.5 Калибровка

BENNING гарантирует соблюдение приведенных в руководстве по эксплуатации спецификаций и параметров точности в течение одного года с даты поставки. Для обеспечения заявленной точности результатов измерений, прибор необходимо периодически калибровать. Рекомендованный производителем интервал между калибровами составляет 1 год.

Предохранитель на 11 А, 1000 В, 30 кА, диаметр = 10 мм, длина = 38 мм (артикул 10218772)

Предохранитель на 440 mA, 1000 В, 10 kA, диаметр = 10 мм, длина = 34,9 мм (артикул 10016655)

10. Использование резиновой защитной рамки

• Вы можете сохранить безопасные измерительные провода тем, что Вы наматываете безопасные измерительные провода вокруг резиновой защитной рамки 15 и безопасно укладываете щупы безопасных измерительных проводов на резиновую защитную рамку 15 (смотри рис. 15).
• Вы можете уложить один безопасный измерительный провод на резиновую защитную рамку 15 так, что измерительный щуп доступен для того, чтобы измерительный щуп вместе с прибором BENNING MM 7-1 подвести к измерительной точке.
• Задняя опора на резиновой защитной рамке 15 позволяет устанавливать прибор BENNING MM 7-1 наклонно (облегчает считывание) или подвешивать (смотри рис. 16).
• Резиновая защитная рамка ⑮ имеет ушко, которое может использоваться для подвешивания.
  Смотри рис. 15. Намотка безопасного измерительного провода
  Смотри рис. 16. Установка прибора BENNING MM 7-1.

11. Технические характеристики принадлежностей

• Стандарт: EN 61010-031,

• Номинальное напряжение относительно земли (÷), категория защиты от перенапряжений:
  С насадным колпаком: 1000 В САТ III, 600 В САТ IV,
  Без насадного колпака: 1000 В САТ II,

• Номинальный ток: 10 А

• Класс защиты II (回), двойная изоляция
• Длина:1,4 м, сечение AWG 18
• Условия окружающей среды:
• Максимальная рабочая высота над уровнем моря: 2000 м
• Рабочий диапазон температур: 0 °C... + 50 °C, влажность: 50 %... 80 %
• Разрешается использовать только исправные измерительные провода. Поврежденный провод/штекер не обеспечивает должную защиту.
• Не прикасаться к метеллическим наконечникам проводов. Держать провода за рукоятки.
• Используйте провода с угловым штекером

12. Защита окружающей среды.

В конце срока эксплуатации прибор необходимо сдать в утилизационный пункт.

Bruksanvisning BENNINGMM7-1
