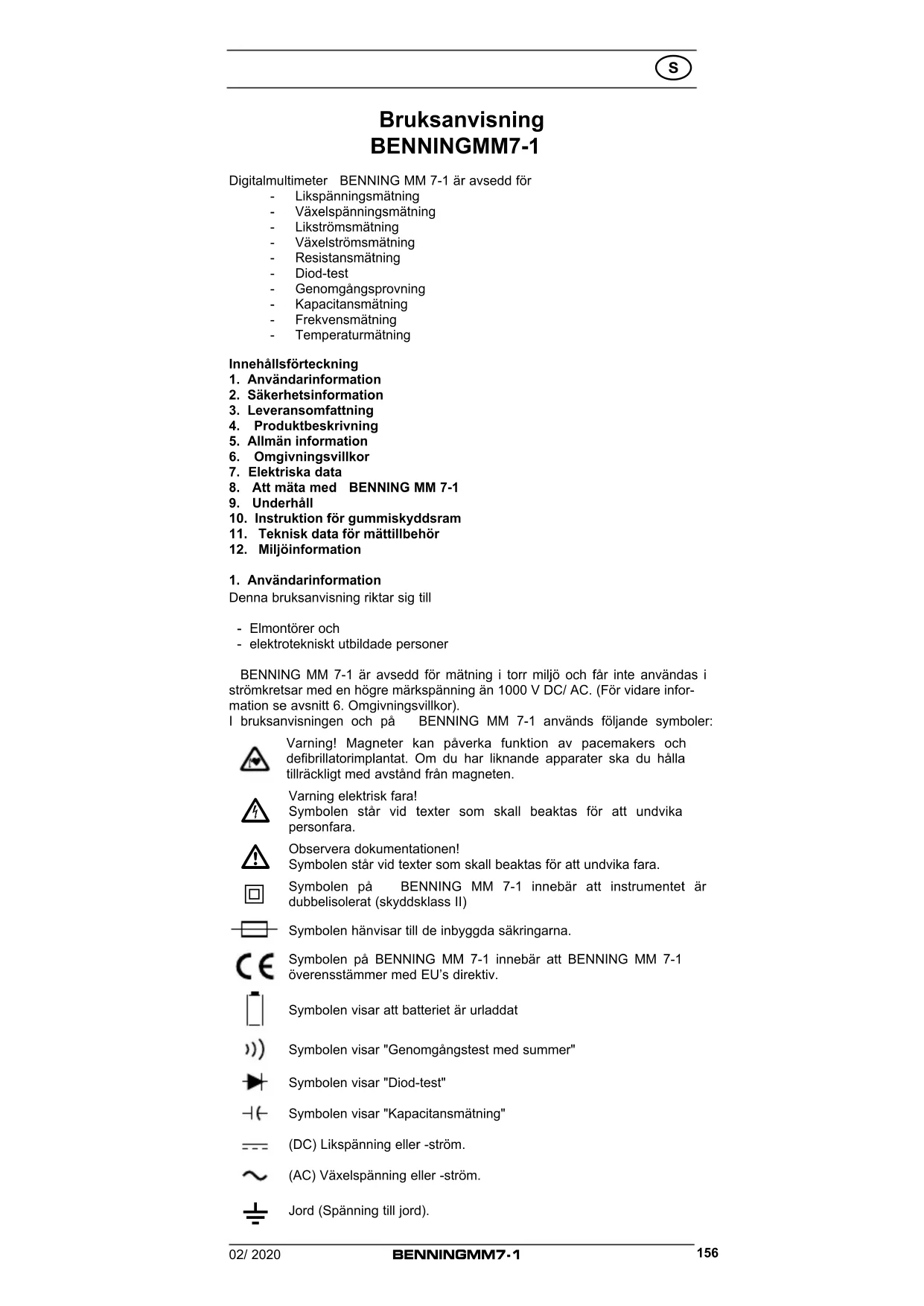

BRUKSANVISNING MM 71 BENNING
Fig. 6: Resistansmätning
Fig. 8: Genomgångstest med summer
Fig. 9: Kapacitansmätning
Fig. 10: Frekvensmätning
Fig. 11: Temperaturmätning
Fig. 12: Spänningsindikator med summer
Fig. 15: Placering av säkerhetsmätsladdar
Digitalmultimeter BENNING MM 7-1 är avsedd för
- Likspänningsmätning
- Växelspänningsmätning
- Likströmsmätning
- Växelströmsmätning
- Resistansmätning
- Diod-test
- Genomgångsprovning
- Kapacitansmätning
- Frekvensmätning
- Temperaturmätning
Innehållsförteckning
- Användarinformation
- Säkerhetsinformation
- Leveransomfattning
- Produktbeskrivning
- Allmän information
- Omgivningsvillkor
- Elektriska data
- Att mäta med BENNING MM 7-1
- Underhåll
- Instruktion för gummiskyddsram
- Teknisk data för mättillbehör
- Miljöinformation
1. Användarinformation
Denna bruksanvisning riktar sig till
- Elmontörer och
- elektrotekniskt utbildade personer
BENNING MM 7-1 är avsedd för mätning i torr miljö och får inte användas i strömkretsar med en högre märkspänning än 1000 V DC/ AC. (För vidare information se avsnitt 6. Omgivningsvillkor).
I bruksanvisningen och på BENNING MM 7-1 används följande symboler:
Varning! Magneter kan påverka funktion av pacemakers och defibrillatorimplantat. Om du har liknande apparater ska du hålla tillräckligt med avständ från magneten.
Varning elektrisk fara!
Symbolen står vid texter som skall beaktas för att undvika personfara.
Observera dokumentationen!
Symbolen står vid texter som skall beaktas för att undvika fara.
Symbolen på BENNING MM 7-1 innebär att instrumentet är dubbelisolerat (skyddsklass II)
Symbolen hänvisar till de inbyggda säkringarna.
Symbolen på BENNING MM 7-1 innebär att BENNING MM 7-1 överensstämmer med EU's direktiv.
Symbolen visar att batteriet är urladdat
Symbolen visar "Genomgångstest med summer"
Symbolen visar "Diod-test"
Symbolen visar "Kapacitansmätning"
(DC) Likspänning eller -ström.
(AC) Växelspänning eller -ström.
Jord (Spänning till jord).
2. Säkerhetsinformation
Instrumentet är byggt och provat enligt
DIN VDE 0411 del 1/EN 61010-1
DIN VDE 0411 del 2-033/EN 61010-2-033
DIN VDE 0411 del 031/EN 61010-031
och har lämnat fabriken i ett säkerhetsmässigt felfritt tillständ.
För att bibehålla detta och för att säkerställa ett ofarligt användande, skall användaren beakta hänvisningar och varningstexter i denna bruksanvisning.
Tjänstefel och försummelse av varningar kan leda till allvarliga skador eller dödsfall.
Var mycket försiktig vid arbeten med oskyddade ledare eller starkström. En kontakt med ledare kan orsaka en elektrisk stöt.
Varning! Magneter kan påverka funktion av pacemakers och defibrillatorimplantat. Om du har liknande apparater ska du hålla tillräckligt med avständ från magneten.
Instrumentet får endast användas i strömkretsar av överspänningskategori III med max. 1000 V ledare mot jord eller överspänningskategori IV med max. 600 V ledare mot jord.
Använd lämplig säkerhetsmätledning till detta. I samband med mätningar i mätkategori III eller IV får den ledande delen som sticker ut på en kontaktpets på säkerhetsmätledning inte vara längre än 4 mm.
Före alla mätningar i mätkategori III och IV måste de löstagbara skyddshuvarna som medföljer utrustningen och som är märkta med CAT III och CAT IV, fästas på kontaktpetsarna. Detta är en säkerhetsåtgärd för att skydda användaren av mätutrustningen.
Beakta att arbete på spänningsförande delar och anläggningar innebär elektrisk fara! Spänningar från 30 V AC och 60 V DC kan innebära personfara och vara livsfarliga.
Innan varje mätning skall instrumentet och testsladdarna kontrolleras så att inga skador föreligger.
Om man kan anta att instrumentet kan innebära en säkerhetsrisk skall det tagas ur bruk och göras obrukbart.
Man kan anta att instrumentet kan vara en säkerhetsrisk när
- instrumentet och testsladdarna uppvisar synliga skador
- instrumentet inte längre fungerar
- efter en längre tids lagring under ogynnsamma förhållanden
- vid transportskador
- utrustningen eller mätledningarna är fuktiga
För att undvika risker
- berör inte de oisolerade metalliska delarna på testpinnarna
- anslut testsladdarna på motsvarande märkta anslutningar
Rengöring:
Rengör instrumenthöljet utvändigt med en ren torr duk. Använd inte lösningsmedel för att rengöra instrumentet.
3. Leveransomfattning
Vid leverans av BENNING MM 7-1 ingår följande:
3.1 1 st Digitalmultimeter BENNING MM 7-1
3.2 1 st Testsladd röd (L = 1,4 m)
3.3 1 st Testsladd svart (L = 1,4 m)
3.4 1 st Temperaturgivare typ K
3.5 1 st Skyddsram av gummi
3.6 1 st magnetfäste med adapter och rem
3.7 1 st Skyddsväska
3.8 1 st 9 V batteri och 2 olika säkringar (Batteri och säkringar monterade vid leverans)
3.9 1 st Bruksanvisning
Extra tillbehör:
Används som instickssensor för mjukplastiska medier, vätskor, gas och luft
Mätområde: - 196 °C till + 800 °C
Mätt: Längd = 210 mm, rörlängd = 120 mm, rördiameter = 3 mm, V4A (nummer 044121)
Information beträffande förbrukningsdetaljer:
- BENNING MM 7-1 har säkringar som överlastskydd:
En säkring 11 A snabb/ 1000 V, 30 kA, D = 10 mm, L = 38 mm, nummer 10218772, en säkring 440 mA snabb/ 1000 V, D = 10 mm, L = 34,9 mm, nummer 10016655,
- BENNING MM 7-1 försörjs av ett 9 V blockbatteri (IEC 6 LR 61)
- Ovan nämnda säkerhetstestsladdar (provat tillbehör) motsvarar CAT III 1000 V/ CAT IV 600 V och är godkända för 10 A ström.
4. Produktbeskrivning
se fig. 1: Instrumentfront
De i fig. 1 angivna display- och användarelementen betecknas enligt följande:
① Digitaldisplay för mätvärde, balkdisplay och överskridet mätområde.
② Polaritetsindikering.
③ Batterisymbol,
4 RANGE, omkopplare för manuellt/ automatiskt mätområdesval.
⑤ VoltSensor-knapp, för mätning av AC-spänning mot jord,
6 MIN/MAX-knapp, sparar den högsta och det lägsta mätvärdet resp. toppvärdet,
⑦ Smart HOLD-knapp, låsning av mätvärde
⑧ Knapp (gul) för displaybelysning.
9 Funktions-knappen (blå), för likspänning/ström (DC) eller växelspänning/-ström (AC), motstånds- eller kapacitetsmätning, genomgångs- eller diodkontroll, frekvensmätning, temperaturmätning i °C eller °F.
⑩ Vred, för val av mätfunktion.
⑪ Anslutning (positiv 1), för V, Ω, Hz, 📋
⑫ COM-anslutning, gemensam anslutning för ström-, spännings-, resistans-, frekvens-, temperatur- och kapacitansmätning, genomgångs- och diodtest.
13 Anslutning för mA-område för strömmätning upp till 600 mA.
14 Anslutning för 10 A-område, för strömmätning upp till 10 A.
15 Gummi-skyddsram
^1) Referenspunkt för polaritetsvisning vid likspänning och -ström
5 Allmän information
5.1 Allmän information för digitalmultimeter
5.1.1 Den digitala displayen är utförd som en 4-siffrors flytande kristall-display med 14 mm sifferhöjd och decimalpunkt. Högsta visade värde 6000.
5.1.2 Balkvisningen består av 62 segment
5.1.3 Visningav polaritet ② sker automatiskt. Det visas endast en polaritet gentemot testsladdsdefinitionen med "-".
5.1.4 Områdesöverskridning indikeras med "OL" eller "-OL" och delvis med en akustisk varningssignal.
OBS! Ingen indikering och varning för överlast!
5.1.5 områdesknappen "RANGE" ④ används för vidarekoppling av de manuella mätområdena samtidigt som "AUTO" slutar att visas i displayen. Genom att hålla knappen intryckt (2 sekunder) väljs det automatiska områdesvalet (visning "AUTO").
5.1.6 Voltsensor-knapp ⑤: Spänningsindikatorfunktionen används för att lokalisera AC-spänningar mot jord (se 8.9).
5.1.7 Med MIN/MAX-knappen 6 lagras automatiskt det högsta och lägsta mätvärdet. Vid tryckning visas följande värden: "MIN/MAX" visar det aktuella mätvärdet, "MAX" visar det lagrade högsta värdet, "MIN" det lagrade lägsta värdet. Knappen "HOLD" avbryter "MIN/MAX"-funktionen. Håll in knappen två sekunder och funktionen återgår till normal. Om "MIN/MAX"-knappen 6 hålls intryckt i 2 sekunder, kopplas apparaten i PEAK-funktionen (toppvärdeslagring). PEAK-funktionen mäter och sparar det positiva och negativa topp-/ tröskelvärdet (> 1 ms) i funktionen mV, V AC/ DC och mA, A AC/ DC. I MIN/ MAX- och PEAK-funktionen är det automatiska områdesvalet avaktiverat.
5.1.8 Med knappen "Smart HOLD" ⑦ kan mätvärdet lagras. I displayen visas symbolen "HOLD". Om mätvärdet ökar med 50 enheter över det sparade värdet blinkar det ändrade värdet på displayen samtidigt som det hörs en signal (Mätvärdesändringar mellan AC och DC spännung/ström identifieras inte). Med ett nytt tryck på knappen återgår instrumentet till normal mätfunktion.
5.1.9 Den gula knappen ⑧ kopplar in belysningen i displayen, urkoppling sker med ett nytt tryck på knappen.
5.1.10 Funktions-knappen (blå) 9 väljer vridomkopplarlägets andra eller tredje funktion.
| Omkopplarläge Funktion | |
| Hz | Hz |
| ac+dc | ac+dc |
| ac+dc m | m m ac+dc |
| ^-1(-) | -1(-) |
| 11) | |
| m ac+dc Hz | m Hz m ac+dc |
| ac+dc Hz | Hz ac+dc |
| °C → °F | |
| Omkopplarläge Funktion | |
| Hz | Hz |
| ac+dc | ac+dc |
| ac+dc m | m m ac+dc |
| ^-1(-) | -1(-) |
| (1) | |
| m ac+dc Hz | m Hz m ac+dc |
| ac+dc Hz | Hz ac+dc |
| °C → °F | |
5.1.11 BENNING MM 7-1 utför nominellt 3 mätningar per sekund för digitaldisplayen.
5.1.12 BENNING MM 7-1 sätts på och av med vredet Instrumentet är frånslaget i läge "OFF".
5.1.13 BENNING MM 7-1 stänger av sig själv efter ca 20 minuter (APO Auto Power Off). Instrumentet kopplas på igen med ett tryck på HOLDknappen eller någon annan knapp utom den gula knappen. Den automatiska avstängningen går att avaktivera genom att du trycker på funktionsknappen (blå) ^9 och samtidigt kopplar på BENNING MM 7-1 från omkopplarläge "OFF".
5.1.14 Segmenten för digitalvisning går att kontrollera genom att du trycker på "Smart HOLD"-knappen ⑦ och samtidigt kopplar på BENNING MM 7-1 från omkopplarläge "OFF".
5.1.15 Temperaturkoefficient för mätvärde: 0,15 x (angiven mätnoggrannhet)/°C < 18 °C eller > 28 °C i relation till referenstemperaturen på 23 °C.
5.1.16 BENNING MM 7-1 försörjs med ett 9V-blockbatteri (IEC 6 LR61).
5.1.17 Batterikontrollen 3 visar permanent resterande batterikapacitet med maximalt 3 segment.
När alla segmenten på batterisymbolen har slocknat och batterisymbolen blinkar skall batteriet genast bytas ut mot ett nytt. Gör man inte det finns det risk att det kan inträffa en olycka på grund av felmätning.
5.1.18 Batteriets livslängd beräknas till ca 180 timmar (alkalibatteri).
5.1.19 Instrumentets mått (L x B x H):
180 x 88 x 33,5 mm utan gummiskyddsram
190 x 94 x 48 mm med gummiskyddsram
Instrumentets vikt:
320 g utan gummiskyddsram
460 g med gummiskyddsram
5.1.20 Testsladdarna och mätspetsarna motsvarar den för BENNING MM 7-1 angivna märkspänningen och märkströmmen. Mätspetsarna kan fästas på instrumentets/ gummiskyddsramens undersida.
5.1.21 BENNING MM 7-1 skyddas mot mekanisk åverkan av en gummi- skyddsram 15. Gummiskyddsramen gör det också möjligt att under mätning ställa eller hänga BENNING MM 7-1.
6. Omgivningsvillkor
- BENNING MM 7-1 är avsedd för mätningar i torr omgivning.
- Barometrisk höjd vid mätningar max 2000 m
- Överspänningskategori: IV/ 600 V, III/ 1000 V enl. IEC 60664/ IEC 61010
- Försmutsningsgrad: 2
- Kapslingsklass: IP 30 (DIN VDE 0470-1 IEC/ EN 60529).
IP 30 betyder: Skydd mot beröring av farliga delar och skydd för fasta kroppar >2,5 mm diameter, (3 - första siffran). Inget skydd mot inträngade vätska, (0 - andra siffran).
- Arbetstemperatur och relativ luftfuktighet:
Arbetstemperatur 0 °C till 30 °C, relativ luftfuktighet < 80 %
Arbetstemperatur 30 °C till 40 °C, relativ luftfuktighet < 75 %
Arbetstemperatur 40 °C till 50 °C, relativ luftfuktighet < 45 %
- Lagringstemperatur: BENNING MM 7-1 kan lagras i temperaturer från -20 °C till + 60 °C, vid en relativ luftfuktighet 0-80 %.
Tag ur batteriet vid lagring.
7. Elektriska data
Observera: Mätnoggrannheten anges som en summa av
den relativa andelen av mätvärdet och
- ett antal siffror (talsteg på sista siffran).
Denna mätnoggrannhet gäller vid en temperatur från 18°C till 28°C och vid en relativ luftfuktighet mindre än 80%.
7.1 Likspänningsområde DC
Ingångsresistansen är 10 MΩ.
| Mätområde | Upplösning | Mätnoggrannhet Överlastskydd | |
| 60 mV | 10 μV ± (0,08 % av mätvärdet + 15 siffror) | 1000 V | DC |
| 600 mV | 100 μV ± (0,08 % av mätvärdet + 5 siffror) | 1000 V | DC |
| 6 V | 1 mV | ± (0,08 % av mätvärdet + 5 siffror) | 1000 V |
| 60 V | 10 mV | ± (0,08 % av mätvärdet + 5 siffror) | 1000 V |
| 600 V | 100 mV ± (0,08 % av mätvärdet + 5 siffror) | 1000 V | DC |
| 1000 V | 1 V | ± (0,08 % av mätvärdet + 5 siffror) | 1000 V |
7.2 Växelspänningsområde AC/ AC+DC
Ingångsresistansen är 10 MΩ parallel < 100 pF. Mätvärdet erhålles och visas som äkta effektivvärde (TRUE RMS). Vid icke sinusformad kurvform har det visa-de värdet lägre noggrannhet. För följande Crest-värden tillkommer följande fel:
Vid Crest-faktor mellan 1,4 - 2,0 + 1,0 %
Vid Crest-faktor mellan 2,0 - 2,5 + 2,5 %
Vid Crest-faktor mellan 2,5 - 3,0 + 4,0 %
| AC Mätområde | Upplösning | Mätnoggrannhet i frekvensområdet 50 Hz - 1 kHz | Överlastskydd |
| 60 mV | 10 μV | ± (1,2 % av mätvärdet + 10 siffror) 1000 V | eff |
| 600 mV 100 μV | ± (1,2 % av mätvärdet + 10 siffror) 1000 V | eff | |
| 6 V | 1 mV | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_eff |
| 60 V | 10 mV | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_eff |
| 600 V | 100 mV | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_eff |
| 1000 V | 1 V | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_eff |
| AC+DC Mätområde | Mätnoggrannhet i frekvensområdet 50 Hz - 1 kHz |
| mV | ± (2 % av mätvärdet + 15 siffror) |
| V | ± (2 % av mätvärdet + 10 siffror) |
7.3 AutoV, LoZ-område
Den lågohmiga Ingångsresistansen på ca. 3 kΩ gör att induktiva och kapacitiva spänningar reduceras.
| Mätområde | Upplösning | Mätnoggrannhet | Överlastskydd |
| 600 V_DC | 100 mV | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_AC/DC |
| 1000 V_DC | 1 V | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_AC/DC |
| i frekvensområdet 50 Hz - 500 Hz | |||
| 600 V_AC | 100 mV | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_AC/DC |
| 1000 V_AC | 1 V | ± (0,8 % av mätvärdet + 5 siffror) | 1000 V_AC/DC |
7.4 Likströmsområde DC
Överlastskydd:
- 440 mA (1000 V AC/ DC)-säkring, 11 kA, snabb på mA-ingången
- 11 A (1000 V AC/ DC)-säkring, 30 kA, snabb på 10 A-ingången
Maximal mättid:
- 10 A-område: 3 Minuter (paus > 20 minuter)
- 600 mA-område: 10 Minuter (paus > 20 minuter)
| Mätområde | Upplösning | Mätnoggrannhet |
| 60 mA 10 A ± (0,8 % av mätvärdet + 5 siffror) | ||
| 600 mA 100 A ± (0,8 % av mätvärdet + 5 siffror) | ||
| 6 A 1 mA ± (0,8 % av mätvärdet + 5 siffror) | ||
| 10 A 10 mA ± (0,8 % av mätvärdet + 5 siffror) | ||
7.5 Växelströmsområde AC/ AC+DC
Mätvärdet erhålles och visas som äkta effektivvärde (TRUE RMS). Vid icke sinusformad kurvform har det visade värdet lägre noggrannhet. För följande Crest-värden tillkommer följande fel:
Vid Crest-faktor mellan 1,4 - 2,0 + 1,0 %
Vid Crest-faktor mellan 2,0 - 2,5 + 2,5 %
Vid Crest-faktor mellan 2,5 - 3,0 + 4,0 %
Överlastskydd:
- 440 mA (1000 V AC/ DC)-säkring, 11 kA, snabb på mA-ingången
- 11 A (1000 V AC/ DC)-säkring, 30 kA, snabb på 10 A-ingången
Maximal mättid:
- 10 A-område: 3 Minuter (paus > 20 minuter)
- 600 mA-område: 10 Minuter (paus > 20 minuter)
| AC Mätområde | Upplösning | Mätnoggrannheti frekvensområdet 50 Hz - 1 kHz |
| 60 mA 10 μA ± (1,2 % av mätvärdet + 5 siffror) | ||
| 600 mA 100 μA ± (1,2 % av mätvärdet + 5 siffror) | ||
| 6 A 1 mA ± (1,2 % av mätvärdet + 5 siffror) | ||
| 10 A 10 mA ± (1,2 % av mätvärdet + 5 siffror) | ||
| AC+DC Mätområde Mätnoggrannhet i frekvensområdet 50 Hz - 1 kHz | ||
| mA ± (2 % av mätvärdet + 10 siffror) | ||
| A | ± (2 % av mätvärdet + 10 siffror) | |
7.6 Resistansområde
Överlastskydd: 1000 V _AC/DC
| Mät-område | Upplösning | Mätnoggrannhet | Max. mätström | Max tom-gångsspänning |
| 600 Ω | 0,1 Ω | ± (0,8 % av mätvärdet + 5 siffror) | 100 μA | 2,5 V |
| 6 kΩ | 1 Ω | ± (0,8 % av mätvärdet + 5 siffror) | 100 μA | 2,5 V |
| 60 kΩ | 10 Ω | ± (0,8 % av mätvärdet + 5 siffror) | 60 μA | 0,6 V |
| 600 kΩ | 100 Ω | ± (0,8 % av mätvärdet + 5 siffror) | 6 μA 0,6 V | |
| 6 MΩ | 1 kΩ | ± (0,8 % av mätvärdet + 5 siffror) | 600 nA | 0,6 V |
| 40 MΩ* | 10 kΩ | ± (1,0 % av mätvärdet + 5 siffror) | 60 nA | 0,6 V |
* Mätvärden > 10 MΩ kan orsaka att visningen blir instabil (max. ± 50 digit)
7.7 Diodtest
Överlastskydd: 1000 V _AC/DC
| Mät-område | Upp-lösning | Mätnoggrannhet | Max. mätström | Max tom-gångsspänning |
| 2 V | 1 mV | ± (1,5 % av mätvärdet + 5 siffror) | 0,1 mA | 2,5 V |
7.8 Genomgångstest
Överlastskydd: 1000 V _AC/DC
Den inbyggda summer ljuder vid en resistans mindre än 30 Ω till 100 Ω.
Signaltonen tystnar när resistansen R är större än 100 Ω.
| Mät-område | Upp-lösning | Mätnoggrannhet | Max. mätström | Max tom-gångsspänning |
| 600 Ω | 0,1 Ω | ± (0,8 % av mätvärdet + 5 siffror) | 0,1 mA | 2,5 V |
7.9 Kapacitansområde
Förutsättning:Urladda kondensatorn och anslut testsladdarna enl. angiven polaritet.
Överlastskydd: 1000 V _AC/DC
Mätområde Upplösning Mätnoggrannhet
| 1 μF 1 nF ± (1,2 % av mätvärdet + 5 siffror) |
| 10 μF 10 nF ± (1,2 % av mätvärdet + 5 siffror) |
| 100 μF 100 nF ± (1,2 % av mätvärdet + 5 siffror) |
| 1 mF 1 μF ± (1,2 % av mätvärdet + 5 siffror) |
| 10 mF 10 μF ± (1,2 % av mätvärdet + 5 siffror) |
Maximal mättid: 0,7 sekunder för 1 nF - 1 mF 3 sekunder för 1 mF - 10 mF
7.10 Frekvensområde
Överlastskydd: 1000 V _AC/DC
| Mätområde | Upplösning Mätnoggrannhet | |
| 100 Hz | 0,01 Hz ± (0,1 % av mätvärdet + 2 siffror) | |
| 1 kHz | 0,1 Hz ± (0,1 % av mätvärdet + 2 siffror) | |
| 10 kHz | 1 Hz | ± (0,1 % av mätvärdet + 2 siffror) |
| 100 kHz | 10 Hz | ± (0,1 % av mätvärdet + 2 siffror) |
Min. frekvens: 1 Hz
Min. Känslighet: >5Vss för VAC 1 Hz - 10 kHz
10 V SS för V AC 10 kHz - 100 kHz
2 mA ss för mA AC
>0,2 A_ss för A_AC
7.11 Temperaturområde °C/ °F
Överlastskydd: 1000 V _AC/DC
| Mätområde | Mätnoggrannhet Överlastskydd* | |
| - 40 °C till 400 °C | 0,1 °C | ± (1 % av mätvärdet + 30 siffror) |
| - 40 °F till 752 °F | 0,1 °F | ± (1 % av mätvärdet + 54 siffror) |
* Vid angiven mätnoggranhet skall mätnoggranheten för temperatursensorn av K-typ läggas till.
Trådtemperatursensor K-typ: Mätområde - 60 °C till 200 °C
Mätnoggrannhet: ± 2 °C
Den angivna specifikationen gäller endast när den omgivande temperaturen ligger inom ± 1 °C. Vid förändring av omgivningens temperatur behöver multimetern ca 1 timme för att stabiliseras.
7.12 PEAK HOLD
| DC/ AC V mätområde | Mätnoggrannhet |
| 60 mV | ± (0,08 % av mätvärdet + 155 siffror) |
| 600 mV | ± (0,08 % av mätvärdet + 152 siffror) |
| 6 V | ± (0,08 % av mätvärdet + 152 siffror) |
| 60 V | ± (0,08 % av mätvärdet + 152 siffror) |
| 600 V | ± (0,08 % av mätvärdet + 152 siffror) |
| 1000 V | ± (0,08 % av mätvärdet + 152 siffror) |
| DC/ AC A mätområde | Mätnoggrannhet |
| 60 mA | ± (1,2 % av mätvärdet + 153 siffror) |
| 600 mA | ± (1,2 % av mätvärdet + 153 siffror) |
| 6 A | ± (1,2 % av mätvärdet + 153 siffror) |
| 10 A | ± (1,2 % av mätvärdet + 153 siffror) |
8. Att mäta med BENNING MM 7-1
8.1 Förberedelse för mätning
Använd och lagra BENNING MM 7-1 endast vid angivna temperaturområden för användning och lagring, undvik kontinuerlig solexponering.
- Kontrollera testsladdarnas märkspänning och märkström. De medleverade svarta och röda testsladdarna uppfyller i oskadat skick den för BENNING MM 7-1 gällande märkspänningen och märkströmmen.
- Kontrollera sladdarnas och mätspetsarnas isolering. Om isoleringen är skadad skall testsladden kasseras.
-
Genomgångstesta sladdarna. Vid brott på någon sladd skall den kasseras.
-
Innan en annan funktion väljs med mätområdesomkopplaren 10 måste mätsladdarna med mätspetsarna skiljas från mätstället.
- Starka störkällor i närheten av BENNING MM 7-1 kan leda till instabil funktion och mätfel.
8.2 Spännings- och strömmätning
Observera max. spänning till jordpotential! Elektrisk risk!
Den högsta spänningen på anslutningarna
på BENNING MM 7-1 gentemot jord får vara 600 V CAT IV/ 1000 V CAT III.
8.2.1
Spänningsmätning
- Med vredet 10 väljs önskad funktion ( , , m , AutoV/LoZ).
- Med den blå knappen ⑨ väljs lik- (DC), växelspänning (AC) eller (AC+DC).
- Den svarta testsladden ansluts i COM 12.
- Den röda testsladden kopplas i anslutningen för V, Ω, Hz, , 1 -1 -11.
- Anslut mätspetsarna till mätställena, läs av värdet i displayen ①.
Se fig. 2: Likspänningsmätning
Se fig. 3: Växelspänningsmätning
Observera:
AutoV/LoZ-funktionen visas i den digitala displayen 1 med symbolen "AutoSense/ LoZ". Den kontrollerar på egen hand de nödvändiga mätfunktionerna (AC/ DC spänning) och det optimala mätområdet. Dessutom reduceras ingångsresistansen till ca. 3 kΩ, för att undertrycka störande induktiva och kapacitiva spänningar.
8.2.2
Strömmätning
- Välj önskat område och funktion (mA eller A) med vredet 10.
- Med den blå knappen ⑨ väljs lik- (DC), växelström (AC) eller (AC+DC).
- Anslut den svarta testsladden till COM-anslutningen 12.
- Den röda testsladden ansluts till anslutning 13, för mA-området vid strömmar upp till 600 mA eller till anslutning 14, för 10 A-området vid strömmar mellan 600 mA och 10 A.
- Anslut mätspetsarna till mätställena, läs av värdet i displayen ①.
Se fig. 4: Likströmsmätning
Se fig. 5: Växelströmsmätning
8.3 Resistansmätning
- Med vredet ⑩ väljs önskad funktion (Ω, -1( ).
- Anslut den svarta testsladden till COM-anslutningen 12.
- Den röda testsladden kopplas i anslutningen för V, Ω, Hz, , ↓ -10.
- Anslut mätspetsarna till mätställena, läs av värdet i displayen ①.
Se fig. 6: Resistansmätning
8.4 Diodtest
- Välj önskad funktion ( ,)) ▶) med vredet 10.
- Med den blå knappen ⑨ kopplas om till diodtest.
- Anslut den svarta testsladden till COM-anslutningen 12.
- Den röda testsladden kopplas i anslutningen för V, Ω, Hz, , 1 -1 -11.
- Anslut mätsspetsarna till diodens anslutningar och läs av mätvärdet i displayen ①.
- För en felfri i strömriktningen inkopplad Si-diod visas en spänning mellan 0,4 V till 0,8 V. Visas "000" i displayen tyder detta på en kortslutning i dioden.
- Kontrollera först diodens polning om ingen flödesspänning registreras. Om fortfarande ingen flödesspänning visas ligger diodens flödesspänning utanför mätområdet.
Se fig. 7: Diodtest
8.5 Genomgångstest med summer
- Välj önskad funktion ( , ) ) ▶) med vredet 10.
- Anslut den svarta testsladden till COM-anslutningen 12.
- Den röda testsladden kopplas i anslutningen för V, Ω, Hz, , 📄 -11.
- Anslut mätspetsarna till mätstället. Underskrider ledningsmotståndet mellan COM-anslutningen 12 och anslutningen för V, Ω, Hz, 📄 +← 11 30 Ω till 100 Ω ljuder den i BENNING MM 7-1 inbyggda summern.
Se fig. 8: Genomgångstest med summer
8.6 Kapacitansmätning
Ladda alltid ur kondensatorerna helt före kapacitansmätning. Lägg aldrig spänning på anslutningarna vid kapacitansmätning! Instrumentet kan skadas eller förstöras. Ett skadat instrument innebära fara.
- Välj önskad funktion (Ω, ) med vredet ⑩.
- Utför omkopplingen till kapacitetsmätning med knappen (blå) 9.
- Fastställ kondensatorns polaritet och ladda ur den helt.
- Anslut den svarta testsladden till COM-anslutningen 12.
- Den röda testsladden kopplas i anslutningen för V, Ω, Hz, , 1 -1 (-1).
- Anslut mätspetsarna med rätt polaritet till den urladdade kondensatorn, avläs mätvärdet i displayen 1.
Se fig. 9: Kapacitansmätning
8.7 Frekvensmätning
- Välj önskad funktion ( Hz, Hz, Hz) med vredet 10.
- Utför omkopplingen till frekvensmätning med knappen (blå) 9.
- Anslut den svarta testsladden till COM-anslutningen 12.
- För frekvensmätning i den röda säkerhetsmätledningens spänningsområde V ansluter du med dosan för V, Ω, Hz, 📄 -H- ⑪ vid BENNING MM 7-1.
- För frekvensmätning i den röda säkerhetsmätledningens strömområde, Å mÅ ansluter du med dosa A 14 eller dosa mA 13, vid BENNING MM 7-1.
- Observera min. känslighet som gäller för frekvensmätning med BENNING MM 7-1.
- Anslut mätspetsarna till mätställena, läs av värdet i displayen①.
Se fig. 10: Frekvensmätning
8.8 Temperaturmätning
- Välj önskad funktion ( ) med vredet 10.
- Utför omkopplingen med knappen (blå) ⑨ för °F resp. °C.
- Adaptorn för temperatursensorn ansluts med rätt polaritet i COManslutningen ⑫ och i anslutningen för V, Ω, Hz, 📄 -← Ⓗ.
- Koppla in temperaturgivaren (typ K) i adaptorn.
- Givarledningen placeras på mätstället och mätvärdet avläses i displayen ①.
Se fig. 11: Temperaturmätning
8.9 Spänningsindikator
Spänningsindikatorfunktionen används för att kontrollera spänningslösheten. Även utan akustisk eller optisk signalvisning kan farlig elektrisk spänning föreligga. Fara för elektrisk ström!
Spänningsindikatorfunktionen är möjlig från varje läge på vridomkopplaren (förutom läget "OFF"). Som spänningsindikator behövs inga mätledningar (beröringsfri mätning av ett växelfält). Mätsensorn finns på huvudområdet av BENNING MM 7-1. Om du trycker på "VoltSensor"-knappen ⑤ upphör mätvärdesvisningen. Om en fasspänning blir lokaliserad, hörs en akustisk signal och signalstyrkan i växelfältet visas i den digitala displayen över max. 4 balkar. Visningen sker endast i jordade växelströmnät! Med en enpolig mätledning kan även fasen registreras.
Praktiskt tips:
Avbrott (kabelbrott) i öppet liggande kablar, t.ex. kabeltrummor, ljuskedjor mm. går att följa från startpunkten (fasen) till brottstället.
Funktionsområde: ≥ 230 V
Se fig. 12: Spänningsindikator med summer
8.9.1 Faskontroll
- Anslut den röda säkerhetsmätledningen med dosan för V, Ω, Hz, 📁, -← ⑪ vid BENNING MM 7-1.
- Tryck på knappen "VoltSensor" ⑤ och anslut säkerhetsmätledningen med mätpunkten (anläggningsdelen).
- Om en akustisk signal utlöses och balkvisningen i den digitala displayen ger utslag, finns fasen av en jordad växelspänning på denna mätpunkt (anläggningsdelen).
9. Underhåll
Se till att BENNING MM 7-1 är spänningslös innan Du öppnar det. Elektrisk risk!
Arbete med en öppnad BENNING MM 7-1 under spänning får endast utföras av fackman som måste vidtaga speciella åtgärder för att förhindra olyckor.
Så här gör Du BENNING MM 7-1 spänningslös innan den öppnas:
- Tag bort mätspetsarna från mätobjektet.
- Tag bort testsladdarna från BENNING MM 7-1.
- Ställ omkopplaren ⑩ i läge "Off".
9.1 Instrumentets säkerhet
Under bestämda omständigheter kan säkerheten i handhavandet av BENNING MM 7-1 inte längre garanteras; t ex. vid:
- Synliga skador på instrument och/eller på mätsladdarna,
- Fel vid mätningar,
- Synliga följder av av för lång lagring under icke tillåtna lagringsvillkor.
- Synliga följder av transportskador.
Vid dessa tillfälle skall BENNING MM 7-1 omgående stängas av, ta bort det från mätstället och säkerställ att det inte kan komma till användning igen.
9.2 Rengöring
Rengör instrumenthöljet utvändigt med en ren torr duk (undantag speciella rengöringsdukar) Använd inte lösningsmedel för att rengöra instrumentet. Kontrollera att inte batterifack och batterikontakter utsätts för läckande batterivätska. Om batterivätska har läckt ut eller kontakter och batterifack har fått en vit beläggning rengöres dessa med en torr duk.
9.3 Batteribyte
Se till att BENNING MM 7-1 är spänningslös innan Du öppnar det! Elektrisk risk!
BENNING MM 7-1 försörjs av ett 9 V blockbatteri. Byt batteri (se fig. 13) när batterisymbolen ③ syns i displayen ①.
Så här bytes batteri:
- Tag bort mätspetsarna från mätobjektet.
- Tag bort testsladdarna från BENNING MM 7-1.
- Ställ omkopplaren 10 i läge "Off".
- Tag bort gummisskyddsramen 15.
- Lägg instrumentet på frontsidan och lossa skruven till batterifacket.
- Tag bort locket från underdelen.
- Lyft ut det gamla batteriet och lossa försiktigt på batterisladden.
- Anslut det nya batteriet polriktigt och observera så att sladden inte kläms. Lägg i det nya batteriet.
- Stäng och skruva fast locket.
- Var försiktig så att batterisladden inte kläms.
Se fig. 13: Batteribyte
Gör Ert bidrag till miljön. Batterier får inte läggas bland hushållsoporna. Batterier kan lämnas på speciella uppsamlingsställen för gamla batterier. Information kan erhållas från Er kommun.
9.4 Säkringsbyte
Se till att BENNING MM 7-1 är spänningslös innan Du öppnar det! Elektrisk risk!
BENNING MM 7-1 skyddas mot överlast med en inbyggd säkring 440 mA snabb och en 11 A snabb (se fig. 14).
- Tag bort mätspetsarna från mätobjektet.
- Tag bort testsladdarna från BENNING MM 7-1.
- Ställ omkopplaren 10 i läge "Off".
- Tag bort gummisskyddsramen 15.
- Lägg instrumentet på frontsidan och lossa skruven till batterifacket.
- Tag bort locket från underdelen.
- Lossa bort de bägge yttre svarta skruvarna och de två skruvarna i batteri-facket bredvid kretskortet.
Lossa inga skruvar på kretskortet!
- Ta tag i höljets undre nedre del och tag bort det från överdelen.
- Lyft den defekta säkringen i ena änden ur säkringshållaren.
-
Skjut den defekta säkringen ur säkringshållaren.
-
Sätt in den nya säkringen med samma märkspänning, samma utlösnings-karakteristik och samma mått.
- Placera den nya säkringen mitt i hållaren.
- Observera så att batterikabeln inte kläms mellan front och bakstycke.
- Sätt fast underdelen på fronten och spänn de fyra skruvarna.
- Sätt tillbaka batterifacklocket och spänn skruvarna.
- Montera gummiskyddsramen 15.
Se fig. 14: Säkringsbyte
9.5 Kalibrering
BENNING garanterar överensstämmelse med de tekniska specifikationerna och noggrannheten i uppgifter som anges i bruksanvisningen 1 år från leveransdatum. För att mätnoggrannheten skall kunna innehållas måste instrumentet kalibreras av vår serviceverkstad. Vi föreslår ett kalibreringsintervall på ett år.
- Ni kan förvara testsladdarna genom att vinda dessa runt gummiskyddsramen 15 och sticka in mätspetsarna i hållarna på höljet (se fig. 15).
- Ni kan fästa en av mätspetsarna så att spetsen sticker fram. Instrumentet med den framstickande mätspetsen kan anslutas till en mätpunkt (praktiskt om man inte kan ställa instrumentet).
- Stödet på baksidan på gummiskyddsramen gör det möjligt att ställa BENING MM 7-1 (lättare avläsning) eller hänga upp det (se fig. 16).
- Gummiskyddsramen 15 har även ett hål för upphängning.
Se fig. 15: Vinda upp mätsladdarna
Se fig. 16: Att ställa/hänga BENNING MM 7-1
11. Teknisk data för mättillbehör
- Norm: EN 61010-031
- Max mätspänning mot jord (±) och mätkategori: Med löstagbar skyddshuv: 1000 V CAT III, 600 V CAT IV, Utan löstagbar skyddshuv: 1000 V CAT II,
- Max mätström: 10 A
-Skyddsklass II (回), genomgående dubbel eller förstärkt isolering,
-Försmutsningsgrad: 2
- Längd: 1,4 m AWG 18
-Omgivningsvillkor:
Barometrisk höjd vid mätningar: Max 2000 m
Arbetstemperatur: 0 °C till + 50 °C, relativ luftfuktighet 50 % till 80 %
- Testsladdarna ska vara hela och får endast användas i felfri skick och enligt denna anvisning, för att skyddet ska vara fullgod.
- Testsladdarna får inte användas, om isoleringen är skadad, om det finns synliga skador, eller om det finns en skada på sladden/stickkontakten.
- Mätspetsarna på testsladdarna får inte vidröras. Bara handtagen får vidröras!
- Sätt den vinklade anslutningen i mätdonet.
12. Miljöinformation
Lämna vänligen in produkten på lämplig återvinningsstation när den är förbrukad.
