Ürün Tipi	Buharlı Temizleyici
Marka	Kärcher
Model	DS 3
Güç	1500 W
Buhar Basıncı	3,5 bar
Buhar Sıcaklığı	100 °C
Su Haznesi Kapasitesi	1 L
Isınma Süresi	6-8 dakika
Kablo Uzunluğu	5 m
Ağırlık	3,8 kg
Boyutlar (G × D × Y)	350 × 250 × 300 mm
Ana Fonksiyonlar	Sert zeminler, tekstil, camlar için buharlı temizlik
Dahil Aksesuarlar	Zemin başlığı, nokta başlığı, mikrofiber bez, dozaj uçları (14 renk)
Güvenlik	Güvenlik kilidi, emniyet valfi, otomatik kapanma
Bakım	Düzenli kireç çözme, başlık temizliği
Yedek Parçalar	Başlıklar, contalar, hazne mevcut
Garanti	2 yıl
Üretici	Kärcher
Kullanım	İç mekan

Sık sorulan sorular - DS 3 Kärcher

Su haznesi nasıl doldurulur?

Hazne kapağını sökün, MAX işaretine kadar musluktan soğuk su dökün (demineralize su kullanmayın), ardından kapağı tekrar sıkın. Maksimum seviyeyi aşmayın.

Kireç çözücü ürünler kullanabilir miyim?

Hayır, yalnızca musluk suyu kullanın. Kireç çözücü veya katkı maddeleri cihaza zarar verebilir. Kireç çözme için kılavuzdaki talimatları izleyin.

DS 3'ü hangi zemin türlerinde kullanabilirim?

DS 3, sert zeminler (fayans, lake parke, muşamba) ve tekstil (halı, kilim) için uygun aksesuarla kullanılır. Her zaman göze çarpmayan bir alanda test edin.

Cihaz nasıl kireçten arındırılır?

Kärcher kireç çözme kiti veya su ve beyaz sirke karışımı (1:1) kullanın. Hazneyi doldurun, ısıtın ve buhar bitene kadar kullanın. Temiz suyla durulayın.

Buhar zayıfsa ne yapmalıyım?

Su seviyesini kontrol edin, cihazı kireçten arındırın, buhar giriş başlıklarını temizleyin. Sorun devam ederse, satış sonrası servise başvurun.

Giysileri temizlemek için cihazı kullanabilir miyim?

Evet, uygun tekstil başlığıyla. Cihazı mesafeli tutun ve kumaşı aşırı ıslatmaktan kaçının. Hassas kumaşlarda önceden test yapın.

Kullanımdan sonra cihaz nasıl saklanır?

Haznedeki kalan suyu boşaltın, cihazın soğumasını bekleyin, kabloyu sarın ve dondan korunmuş kuru bir yerde saklayın. Varsa duvar aparatını kullanın.

Mikrofiber bezler yıkanabilir mi?

Evet, maksimum 60 °C'de yumuşatıcısız yıkayın. Çamaşır suyu veya kurutma makinesi kullanmayın. Optimum verim için eskidiğinde değiştirin.

Cihaz otomatik olarak kapanır mı?

Evet, DS 3 aşırı ısınma veya su eksikliği durumunda otomatik güvenlik kapanmasına sahiptir. Bu, cihazı ve kullanıcıyı korur.

Yedek parçaları nereden satın alabilirim?

Yedek parçalar Kärcher resmi web sitesinde, yetkili bayilerde veya çevrimiçi olarak mevcuttur. Güvenliği sağlamak için her zaman orijinal parçalar kullanın.

KULLANIM KILAVUZU DS 3 Kärcher

kullanmadan once bu kullanim

kilavuzunu okuyup buna gore davraniniz. Bu kullanim kilavuzunu, daha sonra tekrak kullanmak ya da cihazin sonraki kullaniciilarina iletmek uzere saklayin.

icindekiler

Güvenlik uyarıları39

Fonksiyon 39

Kurallara uygun kullanim 3

Avantajlari39

Özellikleri 39

Teslimat kapsam39

Cevre koruma 39

Genelbakis 39

Duvar montaji40

Birleistime 40

Kullanimi40

Ariza yardim 41

Garanti 41

Güvenlik uyarilari

Isletmeciler icin:

Bu cihazin tum kullanicilarin bu kullanim kilavuzunda yazilanlar ve calisma gvenligine yonelik ulusal talimatlar hakkinda tam bilgi sahibi oldugundan emin olun. Kullanicilar, tekniige uygun bir sekilde cihazin kullanimi hakkinda egitim almis olmaldir.

Kullaniclar icin:

Cihazi kullanmayasciousen bu kullanma kilavuzunu okuyun ve icindekileri dikkate alin.

Kullanim kilavuzundaki semboller

Not

Uygulama onerileri ve onemli bilgileri tanumlar.

Fonksiyon

ABS temzik maddesi dozaji duvar montajile su ve temizlik maddesi oncedenayarlanmis bir karism oranginda karstirlirve direkt olarak zemin temizlik cihazlarinntankina doldurulur.

Kurallara uygun kullanim

Bu cihaz sadece bu kullanim kilavuzundaki bilgilere uygun olarak kullanin.

Bu cihaz, kendi dozaj unitesi bulunmayan zemin temizlik cihazlarin dindurulmasi icin uretilmistir.

Avantajlari

• Su ve temizlik maddesi israfini onler.
  -14 renkli kalibre edilmis doit memeleri (% 0,2 - 13,5) saysinde etkin bir karisima olanak saglar.
• Komple baglanti seti icerir.
• Basinç altinda calisma. Kächer hizl doldurma sistemi ile kullanimicens de uygundur.

Özellikleri

• Direkt olarak su vanasina baglanir.
  Akim veya basinci hava olmaksizin calisma.
• Cevre dostu valfa sahip Venturi sistemi.

Teslimat kapsami

• 1x Doldurma istasyonu

-1x Doldurma hortumu komple, 4 metre, tek yönlu valf bulunan hizli baglantiyla donatilmistir.
- 1x Baglanti hortumu komple, 2 metre, siyah
Baglanti setinin iceriigi:

1xTorba; 14 dozaj memes bulunur

1x Temizlik maddesi emme hortumu 1,8 metre,PVCseffaf

1x Venturi kullanim memes, mavi

1x Ayak filtresi, sarı entegre ağırlikla birlikte

1x Montaj seti, paslanmaz celik 3 adet 8x40 sabitleme civatasi ve 3 adet S10 duvar dubeli dahil

-1x Kullanma kilavuzu

Çevre koruma

	Ambalaj malzemeleri geri)dönutztürülebilir. Ambalajmalzemelerini evinizin copüneatmak yerine lutfen tekrarkullanilabilecekleri yerlere gonderin.
	Eski cihazlarda, yenidendeğerlendirme ilemine tabitutulması gerekendehyerli geridönutztumalzemeleribulunmaktadır. Aküler, yağ vebenzeri maddeler dokayaulaşmamaldir. Bu nedenleski cihazları lutfen öngörülentoplama/systemleri aracılığıylaimha edin.

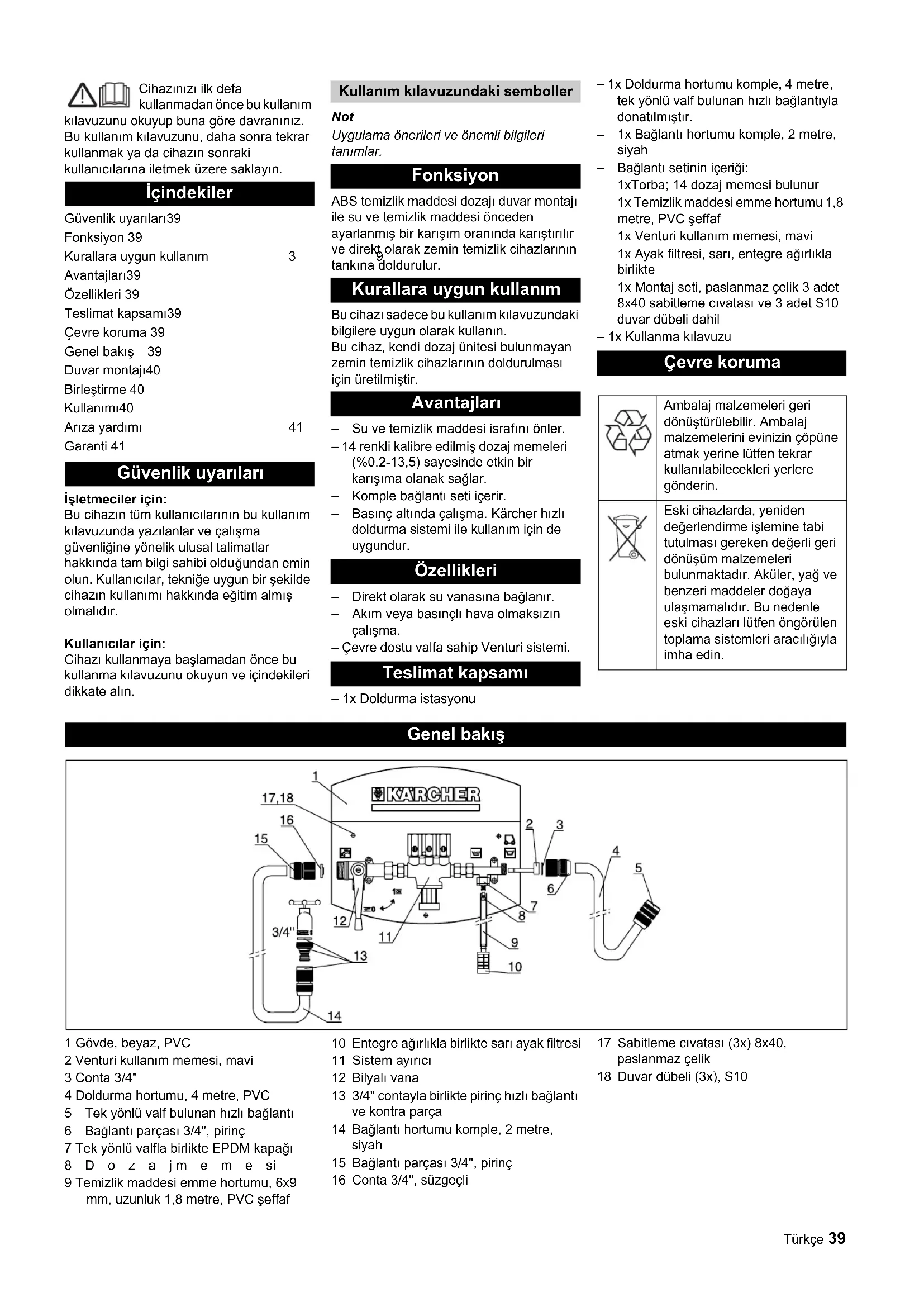

Genelbakis

1 Góvde, beyaz, PVC
2 Venturi kullanim memes, mavi
3 Conta 3/4"
4 Doldurma hortumu, 4 metre, PVC
5 Tek yonlu valf bulunan hizli baglanti
6 Baglanti parcasi 3/4", pirin
7 Tek yönlü valfla birlikte EPDM kapağı
8 Do z a jme m e si
9 Temizlik maddesi emme hortumu, 6x9 mm, uzunluk 1,8 metre, PVC seffaf

10 Entgre aigrlikla birlikte sarayak filtresi
11 Sistem ayirici
12 Bilyali vana
13 3/4" contayla birlikte pirinç hijl baglanti ve kontra parca
14 Baglanti hortumu komple, 2 metre, siyah
15 Baglanti parcasi 3/4", pirin
16 Conta 3/4", szgeçli

17 Sabitlemecivatasi (3x) 8x40,
paslanmaz celik
18 Duvar dubeli (3x), S10

Duvar montaji

1 Góvde, beyaz, PVC
2 Su vanasi, 3 / 4" , 2 ve 6 bararasindaki bir su basinciyla
Su vanasinin yakininda bir montajyer arayin (Bkz.Grafik). Su vanasi 2 ve 6 bararasinda bir su basincina sahip olmalidir.
Gövdenin üst kenari 1.500 mm'ye yerleistirilmis olacak sekilde góvdeyi duvara tutun.
Üç delik yerini duvara isaretleyin ve 010 mm bir tas matkabyla duvar dubellerinin delikleri delin.
Duvar dubellerini duvara yerleştin ve góvdeyi üç adet 08c40 paslanmaz Çelik sabitleme civatası ile duvara sabitleyin.

Birleistirme

Su giris baglantisi

Hizli böglantiy bilyal vanadan sokun ve siyah böglanti hortumunun aik akan ucuna baglayin.
Sümügeçli 3/4" contayi hizl baglantiya yerleştin ve hizl baglantiyi bilyali vanaya vidalayin.

Not

Hizli baglantiyi bilyali vanaya sikmadan once, suzgegli containin yerleştilimi olup olmadigi n kontrl edin.

Su vanasina, hizli böglantinin kontra parcasini 3/4" contayla birlikte vidalayin.
Baglanti hortumunu hiji baglantiyla birlikte su vanasindaki kontra parcaya takin.

Not

Su vanasini henuz acmayin!

Su cikis baglantisi

Hizl baglantiY Veturi cikisindan sokun ve doldurma hortumunun aikucuna baglayin.
Mavi Venturi memesini meme yuvasinayerleşirin.
3/4" contayi hizli baglantiya yerleştin ve hizli baglantiyi Venturi qikisina vidalayin.

Temizlik maddesi hortumunun\ bağlanması

1 Tek yönlü valfla birlikte EPDM kapağı
2 Dozaj memesi

Temizlik maddesi sigesinin kapağına 010 mm'lik bir delik delin.
Temizlik maddesi emme hortumunu kapaktaki delikten iceri sukun ve kapaçın ic tarafindaki hortum ucuna ayak filtresini takin.
Kapağtemizlik maddesi,isesine vidalayin ve ayak filtresini,isenin tabanina indirin.

Not

Ayak filtresi temizlik maddesi siesinin tabaninda dik durmalidir.
Uygun dozaj memesini EPDM kapaginayerleşirin.

Not

Munferit dozaj memelerinin igili dozaj miktarlarini "Dozaj tablosundan" alabilirsiniz.

Temizlik maddesi emme hortumunu EPDM baglantisina itin.

Temizlik maddesi emme hortumu seks uzunsa, gerekmesi durumunda hortum kisaltilabilir.

Not

Temizlik maddesi emme hortumunu kisaltirken, kisaltma isleminden sonra ayak filtresinin temizlik sigesi tabaninda halá dik durmasina dikkat edin.

Kullanimi

Tum hortum baglantilarin bagli olup olmadigi nki kontrl edin.
Temizlik maddesi Şişesinin®, ve Şişede yeterli miktrarda temizlik maddesi olup olmadigün!, kontrol edin.
Bilyali vana "OFF" konumunda durmalidir.

Istenen karism orani icin gerekli dozaj memesinin takimis olup olmadigin kontrl edin.

Not

Munferit dozaj memelerinin ilgili dozaj miktarlarini "Dozaj tablosundan" alabilirsiniz.
Doldurma hortumunu doldurulacak zemin temizleyici tankin in doldurma deligine takin.

Doldurma systemdli zemin temizlemecihazlarinda, doldurma hortumununhizi kilidi doldurma sistemebaglanabilir.

Musluğu�能.
Bilyali vanayi "ON" konumuna getirin.

Not

llk isletime alma sirasinda ya da dozaj memesini degistirken, temizlik maddesi hortumu havayla doludur.

Temizlik maddesi hortumu komple temizlik maddesyle doluyken zemin temizleyicinin tanki doldurulursa optimum bir kanstirma orani elde editor.

Zemin temizleyicinin tank suyla ve istenen temizlik maddesi karstirilarak doldurulur.
Doldurma isleminden sonra su vanasini kapatin.
Bilyali vanayi "OFF" konumuna getirin ve doldurma hortumu boşalana kadar kisa sure bekleyin.
Doldurma hortumunu tanktan cikartin veya doldurma sistemi ayirin ve govdenin ust tarafindaki hortum saklama tertibatina sarin.

Dozaj memelerinin degistirilmesi

Farkl temizlik maddelerinin kullanimasi ya da temizlenecek yüzeylerin farkl olmasi nedeniyle, farkl su ve temizlik maddesi karism oranlari gerekli olur.

Farki karişim oranlari elde etmek icin dozaj memeleri asagidaki sekilde degistirilebilir.

Bilyal vanayi "OFF" konumuna getirin.
Temizlik maddesi hortumunu EPDM kapagindan.cekin.
Dozajmemesini EPDM kapaigindan diqari cekin.
Istediginiz karisim orangina sahip uygun dozaj memesini EPDM kapagina yerleştinir.
Temizlik maddesi hortumunu tekrar EPDM kapagina takin.

Dozaj memelerine genel bakis

Aşaqidaki tablo muncherit dozaj memelerinin renk kodlarini ve % cinsinden karıim oranlarini Güsterir.

Dozaj tablosu

Renk kodu	Karışüm olanı*
Pembe 0,20 %
Mor 0,50 %
Türkuaz 0,65 %
Sarı1,20 %
Kahverendi 1,50 %
turuncu 1,90 %
Yeşil 2,60 %
Açık kahverendi 3,20 %
Mavi 4,80 %
Beyaz 5,80 %
Kırkızl7,90 %
Bej 10,50 %
Siyah	12,50 %
Gri	13,50 %

• Taboda belirtilen degerler ortalama degerlerdir ve asagidaki onkoşullarda olusturulmulardir.
• Su basinci 3 bar
  Doldurma hortumu 4 m.

Ariza yardimi

Temizlik maddesi emilmiyor

Su basincini kontrl edin. Su basinci en az 2 bar ve en cok 6 bar olmalidir.
Temizlik maddesi emme hortumuna tikanma, bukulme, sikisma kontrolu yapin, gerekirse hortumu temizleyin ya da degistirin.
Dozaj memesine tikanma kontrolü yapin, gerekirse memeyi temizleyin ya da degistirin.
Ayak filtresine tikanma kontrlu yapin, gerekirse filtreyi temizleyin ya da degistirin.
Bilyali vanada bulunan contadaki süzgece tikanma kontrolü yapin, gerekirse süzgeci temizleyin ya dadehyistirin.

Garanti

Her ülkede yetkili distributörümuz
tarafindan verilmis garanti Şartlari
geçerlidir. Garanti suresi icinde cihazınizda olşan muhtemel hasarlın, arizanin
kaynagi Üretim vya malzeme hatasi
oldugu surece Ücretsiz olarak karsıliyoruz. Garanti hakkinizdan yarılanmanı
gerektiren bir durum oldugu zaman, ilgili faturaniz ile birlakte satıncıza veya size en)yakin yetkili servisimize basvurunuz.
