KULLANIM KILAVUZU KM 150500 R D Classic Kärcher

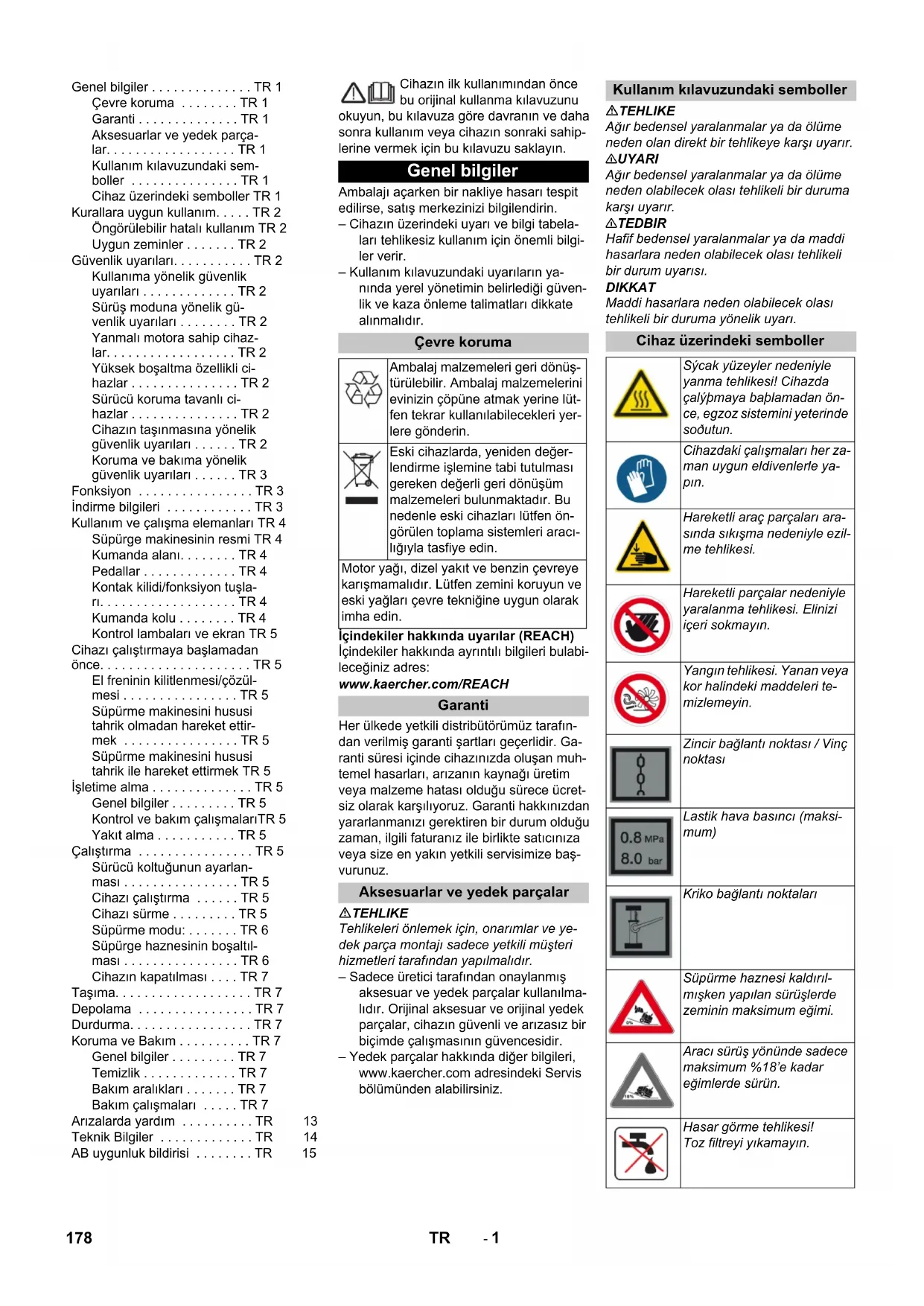

2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) Μετρημένη: 99 Εγγυημένη: 102 Chairman of the Board of Management Director Regulatory Affairs & Certification 177EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin. – Cihazın üzerindeki uyarı ve bilgi tabela- ları tehlikesiz kullanım için önemli bilgi- ler verir. – Kullanım kılavuzundaki uyarıların ya- nında yerel yönetimin belirlediği güven- lik ve kaza önleme talimatları dikkate alınmalıdır. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. TEHLIKE Tehlikeleri önlemek için, onarımlar ve ye- dek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır. 몇 TEDBIR Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı. DIKKAT Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı. Genel bilgiler . . . . . . . . . . . . . . TR 1 Çevre koruma . . . . . . . . TR 1 Garanti . . . . . . . . . . . . . . TR 1 Aksesuarlar ve yedek parça- lar. . . . . . . . . . . . . . . . . . TR 1 Kullanım kılavuzundaki sem- boller . . . . . . . . . . . . . . . TR 1 Cihaz üzerindeki semboller TR 1 Kurallara uygun kullanım. . . . . TR 2 Öngörülebilir hatalı kullanım TR 2 Uygun zeminler . . . . . . . TR 2 Güvenlik uyarıları. . . . . . . . . . . TR 2 Kullanıma yönelik güvenlik uyarıları . . . . . . . . . . . . . TR 2 Sürüş moduna yönelik gü- venlik uyarıları . . . . . . . . TR 2 Yanmalı motora sahip cihaz- lar. . . . . . . . . . . . . . . . . . TR 2 Yüksek boşaltma özellikli ci- hazlar . . . . . . . . . . . . . . . TR 2 Sürücü koruma tavanlı ci- hazlar . . . . . . . . . . . . . . . TR 2 Cihazın taşınmasına yönelik güvenlik uyarıları . . . . . . TR 2 Koruma ve bakıma yönelik güvenlik uyarıları . . . . . . TR 3 Fonksiyon . . . . . . . . . . . . . . . . TR 3 İndirme bilgileri . . . . . . . . . . . . TR 3 Kullanım ve çalışma elemanları TR 4 Süpürge makinesinin resmi TR 4 Kumanda alanı. . . . . . . . TR 4 Pedallar . . . . . . . . . . . . . TR 4 Kontak kilidi/fonksiyon tuşla- rı. . . . . . . . . . . . . . . . . . . TR 4 Kumanda kolu . . . . . . . . TR 4 Kontrol lambaları ve ekran TR 5 Cihazı çalıştırmaya başlamadan önce. . . . . . . . . . . . . . . . . . . . . TR 5 El freninin kilitlenmesi/çözül- mesi . . . . . . . . . . . . . . . . TR 5 Süpürme makinesini hususi tahrik olmadan hareket ettir- mek . . . . . . . . . . . . . . . . TR 5 Süpürme makinesini hususi tahrik ile hareket ettirmek TR 5 İşletime alma . . . . . . . . . . . . . . TR 5 Genel bilgiler . . . . . . . . . TR 5 Kontrol ve bakım çalışmalarıTR 5 Yakıt alma . . . . . . . . . . . TR 5 Çalıştırma . . . . . . . . . . . . . . . . TR 5 Sürücü koltuğunun ayarlan- ması . . . . . . . . . . . . . . . . TR 5 Cihazı çalıştırma . . . . . . TR 5 Cihazı sürme . . . . . . . . . TR 5 Süpürme modu: . . . . . . . TR 6 Süpürge haznesinin boşaltıl- ması . . . . . . . . . . . . . . . . TR 6 Cihazın kapatılması . . . . TR 7 Taşıma. . . . . . . . . . . . . . . . . . . TR 7 Depolama . . . . . . . . . . . . . . . . TR 7 Durdurma. . . . . . . . . . . . . . . . . TR 7 Koruma ve Bakım . . . . . . . . . . TR 7 Genel bilgiler . . . . . . . . . TR 7 Temizlik . . . . . . . . . . . . . TR 7 Bakım aralıkları . . . . . . . TR 7 Bakım çalışmaları . . . . . TR 7 Arızalarda yardım . . . . . . . . . . TR 13 Teknik Bilgiler . . . . . . . . . . . . . TR 14 AB uygunluk bildirisi . . . . . . . . TR 15 Genel bilgiler Çevre koruma Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen ön- görülen toplama sistemleri aracı- lığıyla tasfiye edin. Motor yağı, dizel yakıt ve benzin çevreye karışmamalıdır. Lütfen zemini koruyun ve eski yağları çevre tekniğine uygun olarak imha edin. Garanti Aksesuarlar ve yedek parçalar Kullanım kılavuzundaki semboller Cihaz üzerindeki semboller Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýþmaya baþlamadan ön- ce, egzoz sistemini yeterinde soðutun. Cihazdaki çalışmaları her za- man uygun eldivenlerle ya- pın. Hareketli araç parçaları ara- sında sıkışma nedeniyle ezil- me tehlikesi. Hareketli parçalar nedeniyle yaralanma tehlikesi. Elinizi içeri sokmayın. Yangın tehlikesi. Yanan veya kor halindeki maddeleri te- mizlemeyin. Zincir bağlantı noktası / Vinç noktası Lastik hava basıncı (maksi- mum) Kriko bağlantı noktaları Süpürme haznesi kaldırıl- mışken yapılan sürüşlerde zeminin maksimum eğimi. Aracı sürüş yönünde sadece maksimum %18’e kadar eğimlerde sürün. Hasar görme tehlikesi! Toz filtreyi yıkamayın. 178 TR- 2 Süpürge, ticari kullanımdaki taban alanları- nın temizlenmesi ve örn. aşağıdaki kulla- nım alanları için öngörülmüştür: Park yerleri Üretim tesisleri Lojistik alanları Otel Perakende sektörü Depo alanları Yay kaldırımları Bu süpürme makinesini sadece bu kul- lanım kılavuzundaki bilgilere uygun ola- rak kullanın. Bunun dışındaki her türlü kullanım, amacına uygun olmayan kullanım ola- rak geçerlidir. Bu nedenle ortaya çıkan hasarlar için üretici hiçbir sorumluluk üstlenmez; bu konudaki riski tek başına kullanıcı üstlenir. Cihaz üzerinde değişiklikler yapılma- malıdır. Süpürge, sadece kullanım kılavuzunda açıklanan zemin yüzeyleri için uygun- dur. Sadece işletmeci veya yetkilisi tarafın- dan, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. Genel olarak şu geçerlidir: Kolay tutu- şabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi). Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyi- niz/madde temizlemeyiniz! Buna, emi- len havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü mad- de de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bula- şabilir. Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpür- meyin/emdirmeyin, bu tozlar güçlü al- kali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluştu- rur. Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz. Cihaz, sağlığa zararlı maddelerin süpü- rülmesi için uygun değildir. Cihaz, kapalı ortamlarda çalıştırılma- malıdır. Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. Refakatçi kişilerin araca alınmasına izin verilmemektedir. Bu cihazla nesnelerin itilmesi/çekilmesi veya taşınmasına izin verilmez. Asfalt Sanayi zeminleri Çimentolu döşeme Beton Kaldırım taşları Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. Tehlikeli alanlarda (örneğin benzin is- tasyonu) cihazın kullanılması durumun- da gerekli emniyet tedbirlerinin dikkate alı nması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. TEHLIKE Yaralanma tehlikesi! Aşağı düşen nesnelerin kullanıcı perso- nele çarpma ihtimali olan bölgelerde, aşağı düşen nesnelere karşı koruyucu tavan olmadan cihazı çalıştırmayın. Kullanıcı personel cihazı talimatlara uy- gun olarak kullanmalıdır. Personel, ye- rel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üze- re 3. şahıslara dikkat etmelidir. Prensip olarak motorlu taşıtlar için ge- çerli koruyucu önlemler, kurallar ve dü- zenlemelere uyulmalıdır. Çalışmaya başlamadan önce, kullan

personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır. Cihazın kullanım personeli, diğer insan- larla veya mallarıyla oluşan kazalardan sorumludur. Kullanım personelinin sıkı oturan giysi- ler giymesine dikkat edin. Sağlam ayak- kabılar giyin ve gevşek giysilerden kaçı- nın. Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. çocuklar). Gö- rüşün yeterli olmasına dikkat edin! Cihaz çalışır durumdayken başından asla ayrılmayın. Kullanım personeli, anahtar (akıllı anahtar) çekildikten ve ci- haz denetimsiz hareketlere karşı emni- yete alınd ıktan sonra cihazı terk etmeli- dir. Cihazın yetkisiz bir şekilde kullanılma- sını önlemek için, anahtar çekilmelidir. Cihaz, sadece kullanım konusunda eği- tim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. Bu cihaz, gerekli fiziksel, duyusal ya da ruhsal yeteneklere sahip kişiler (çocuk- lar dahil) ya da deneyim ve/veya bilgi ol- maması durumunda güvenlikten so- rumlu bir kişinin gözetimi altındaki veya cihazın nasıl kullanılması gerektiği ko- nusunda talimatlar almış kişiler tarafın- dan kullanım için üretilmiştir. Cihazla oynamamalarını sağlamak için çocuklar gözetim altı nda tutulmalıdır. TEHLIKE Kaza tehlikesi, yaralanma tehlikesi! Sürüş hızı ilgili koşullara adapte edilme- lidir. Çok büyük eğimlerde devrilme tehlikesi. Aracı sürüş yönünde sadece maksi- mum %18’e kadar eğimlerde sürün. Stabil olmayan zeminlerde devrilme tehli- kesi. Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. Aracı sadece sürüş yönünün enine doğru maksimum %10’a kadar eğimler- de sürün. Tehlike Yaralanma tehlikesi! Egzoz gazı deliği kapatılmamalıdır. Egzoz gazı deliğine doğru eğilmeyin ya da deliği tutmayın (yanma tehlikesi). Tahrik motoruna dokunmayın ya da motoru tutmayın (yanma tehlikesi). Egzoz gazları zehirlidir ve sağlığa zarar verir, bu gazlar solunum yoluyla alınma- mal ıdır. Motorun, durdurulduktan sonra yakla- şık 3 - 4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölgesinden uzak durun. TEHLIKE Yaralanma tehlikesi! Yüksek boşaltma kısmında çalışırken süpürge haznesini tamamen kaldırın ve emniyete alın. NOT Sürücü koruma tavanı (opsiyonel), düşen büyük parçalara karşı koruma sağlar. Fakat bu bileşenler takla atma emniyeti sağla- maz! Taşıma sırasında cihazın ağırlığına dik- kat edin. Cihazı taşımak için akü kutup başlarını ayırı n ve cihazı güvenli şekilde sabitle- yin. Kurallara uygun kullanım Öngörülebilir hatalı kullanım Uygun zeminler Güvenlik uyarıları Duyma kusurları tehli- kesi. Cihazla çalışırken mutlaka uygun bir ku- laklık takın. Kullanıma yönelik güvenlik uyarıları Sürüş moduna yönelik güvenlik uyarıları Yanmalı motora sahip cihazlar Yüksek boşaltma özellikli cihazlar Sürücü koruma tavanlı cihazlar Cihazın taşınmasına yönelik güvenlik uyarıları 179TR- 3 Cihazın temizlenmesi ve bakımı, parça- ların değiştirilmesi ya da başka bir fonk- siyona geçişten önce, cihaz kapatılmalı ve anahtar çekilmelidir. Elektrik sistemindeki çalışmalar sırasın- da akü kutup başları sökülmelidir. Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (kısa devre veya baş- ka hasar tehlikesi). Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Ticari amaçla kullanılan yeri değiştiril- miş cihazlara yönelik geçerli yerel gü- venlik kontrolüne dikkat edin. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın. Süpürme makinesi, süpürme kanadı pren- sibine göre çalışır. – Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. – Yan fırça, süpürme yüzeyinin kenarları- nı ve köşelerini temizler ve kiri döner si- lindirin şeridine gönderir. – İnce toz, bir toz filtresi üzerinden süpür- me fanından geçirilerek emilir. TEHLIKE Yaralanma ve hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin! Forklift kullanmayın, cihaz bu sırada za- rar görebilir. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm. Koruma ve bakıma yönelik güvenlik uyarıları Fonksiyon İndirme bilgileri Boş ağırlık (Montaj setleri hariç) 1394 kg*

• Montaj setleri takılmışsa ağırlık buna uy- gun olarak daha yüksek olur. 180 TR- 4 Şekil 1 Tank kapağı 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Cihaz kapağının kilidi 5 Cihaz kapağı 6 Çalışma lambası, ön (Opsiyon) 7 Yan fırça, sağ 8 Ön tekerlek 9 Döner silindir 10 Sabit bağlama noktası (4x) 11 Tip levhası 12 Santrifüj kuvvetli ayırıcı 13 Tepe lambası 14 Sağ cihaz kapağı 15 Kapak, sağ 16 Arka kaplama 17 Çalışma lambası, arka (Opsiyon) 18 Arka tekerlek 19 Kapak, sol 20 Sol kapak (motor kaputu) Şekil 1 Raf 2 Kumanda kolu 3 Sigortalar 4 Kontrol lambaları ve ekran 5 Kontak kilidi 6 Fonksiyon tuşları 7 Motor devir ayarı Gaz kolu 8 Park freni 9 Fan kolu Şekil 1 Fren pedalı 2 Gaz pedalı İleri/geri Şekil 1 Kontak anahtarı Isıtma sembolü: Ön kızdırma Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması 2 Filtre temizliği 3 Korna Şekil 1 Kumanda kolu Süpürme merdanesi 2 Kumanda kolu Süpürme haznesi 3 Kumanda kolu Yan fırça 4 Kumanda kolu Hazne kapağı Kullanım ve çalışma elemanları Süpürge makinesinin resmi Opsiyonel donanım Sürücü koruma tavanı 2.851-686.0 Çalışma aydınlatması 2.852-082.0 Yan fırça, sol 2.851-274.0 Kumanda alanı Pedallar Kontak kilidi/fonksiyon tuşları Kumanda kolu 181TR- 5 Şekil 1 Çalışma saati sayacı 2 Şarj uyarı lambası 3 Yağ basıncı uyarı lambası 4 Soğutma suyu sıcaklığı uyarı lambası 5 Motor emme havası 6 Yakıt rezervi uyarı lambası 7 Ön kızdırma kontrol lambası 8 Kontrol lambası (bağlı değil) 9 Park ışığı/kısa far kontrol lambası (Op- siyon) 10 Depo göstergesi 11 İşlevsiz, sadece motor çalıştırılırken ya- nar (otomatik test) 12 İşlevsiz 13 İşlevsiz 14 İşlevsiz El frenini çözün, bu sırada fren pedalına basın. El frenini kilitleyin, bu sırada fren peda- lına basın. 1 Özel alet 2 Tek yönlü kavrama vidası 3 Hidrolik pompa Motor kapağını açın. Hidrolik pompa avara kolunun (kırmızı) cıvatasını 180° (saat yönünün tersine) döndürün. Özel aleti kullanın. NOT Özel alet (kırmızı vida anahtarı), araç şasi- sinde avara kolunun yanındaki bir tutucuda yer alır. TEDBIR Süpürme makinesini hususi tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin. Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndü- rün. Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndü- rün. Özel aleti kullanın. Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını çıkartın. Park frenini kilitleyin. Yakıt deposunun doldurma seviyesini kontrol edin. Motor yağı seviyesini kontrol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Lastik hava basıncını kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tekerlekleri bant sarılması açısından kontrol edin. Santrifüj kuvvetli ayırıcıyı ve hava filtresini kontrol edin, ihtiyaç anında temizleyin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Not: Açıklama için Bkz. Temizlik ve bakım bölümü. TEHLIKE Patlama tehlikesi! Sadece kullanım kılavuzunda belirtilen yakıt kullanılmalı dır. Kapalı mekanlarda yakıt almayın. Sigara içmek ve açık ateş yasaktır. Sıcak yüzeylere yakıt gelmemesine dik- kat edin. Yakıt deposundaki yakıt miktarını depo göstergesi üzerinden kontrol edin. Motoru stop edin. Depo kapağını açın. Dizel yakıt doldurun. Taşan yakıtı temizleyin ve depo kapağı- nı kapatın. 1 Koltuk ayarlama kolu 2 Sürücü koltuğu Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bırakın ve oturtun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin. Not: Cihaz, bir koltuk kontak şalteriyle do- natılmıştır. Sürücü koltuğu terk edilirken ci- haz kapatılır. 1 Park freni 2 Motor devir ayarı Sürücü koltuğuna oturun. Park frenini kilitleyin. Motor devri ayarını 1/3 oranında öne itin. Kontak anahtarını kontak kilidine takın. Kontak anahtarını "Kızdırma" konumu- na getirin. Ön kızdırma lambası yanar. Motoru çalıştırmak için fren pedalına basılmalıdır. Ön kızdırma lambası sönerse, kontak anahtarını "II" konumuna getirin. Cihaz çalıştırılırsa kontak anahtarını bı- rakın. Not: Marş motorunu asla 10 saniyede uzun süre çalıştırmayın. Marş motorunu yeniden çalıştırmadan önce minimum 10 saniye bekleyin. 1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri" Motor devri ayarını tamamen öne itin (çalışma devri). Fren pedalına basın ve pedalı basılı tu- tun. Park frenini çözün. Kontrol lambaları ve ekran Cihazı çalıştırmaya başlamadan önce El freninin kilitlenmesi/çözülmesi Süpürme makinesini hususi tahrik olmadan hareket ettirmek Süpürme makinesini hususi tahrik ile hareket ettirmek İşletime alma Genel bilgiler Kontrol ve bakım çalışmaları Çalışmaya başlamadan önce her gün Yakıt alma Çalıştırma Sürücü koltuğunun ayarlanması Cihazı çalıştırma Ön kızdırma Motoru çalıştırın Cihazı sürme 182 TR- 6 Gaz pedalına "ileri" yavaşça basın. TEHLIKE Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gere- kirse yönlendirme yardımı alın. Gaz pedalına "geri" yavaşça basın. Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. Hidrolik sistemi zarar görebileceği için pedala sarsarak basmaktan kaçının. Rampa yokuşlarda güç düşüşü meyda- na gelirse sürüş pedalını hafifçe geri çe- kin. Sürüş pedalını bırakın, cihaz kendiliğin- den frenler ve durup kalır. Not: Fren etkisi, fren pedalına basılarak desteklenebilir. 70 mm’ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ileri doğru üstünden geçin. 70 mm’nin üstündeki sabit engellerin üstün- den geçilmesi: Engellerin üstünden sadece uygun bir rampayla geçilebilir. TEDBIR Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalı- dır. Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir. Uyarı: İnce toz bölgesindeki çalışmaların artması durumunda filtre daha sık temizlen- melidir. 1 Kumanda kolu Süpürme merdanesi 2 Kumanda kolu Süpürme haznesi 3 Kumanda kolu Yan fırça 4 Kumanda kolu Hazne kapağı Kumanda kolu Süpürme merdanesi Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır. Süpürme merdanesi kumanda kolu (1) geriye doğru: Süpürme silindiri yükselir. Kumanda kolu Süpürme haznesi Süpürme haznesi kumanda kolu (2) öne doğru: Süpürme haznesi alçalır. Süpürme haznesi kumanda kolu (2) ge- riye doğru: Süpürme haznesi yükselir. Kumanda kolu Yan fırça Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. Yan fırça kumanda kolu (3) geriye doğ- ru: Yan fırça kalkar. Kumanda kolu Hazne kapağı Hazne kapağı kumanda kolu (4) öne doğru: Süpürme haznesinin hazne ka- pağı açılır. Hazne kapağı kumanda kolu (4) geriye doğru: Süpürme haznesinin hazne ka- panır. 1 Fan kolu açık/kapalı Fanı çalıştırın. Yüzey temizliği sırasında: Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır.

Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. Fan kapatın. Yüzey temizliği sırasında: Süpürme merdanesi kumanda kolu (1) öne doğru: Süpürme silindiri alçalır. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. TEHLIKE Yaralanma tehlikesi! Boşaltma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır. TEHLIKE Ezilme tehlikesi! Asla boşaltma mekaniğinin çubukların- dan tutmayın. Kaldırılmış haznenin al- tında durmayın. TEHLIKE Devrilme tehlikesi! Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın. DIKKAT Yaralanma ve hasar tehlikesi! Boşaltma işlemi sırasında dönen süpür- me merdanesi nedeniyle dışarı doğru taşlar fı rlayabilir. Süpürme merdanesini ve yan fırçayı ku- manda kollarıyla kaldırın, bunun için ku- manda kollarını (1 ve 3) geriye itin. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. Toplama haznesine doğru yavaşça yaklaşın. Park frenini kilitleyin. Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku- manda kolunu (4) geriye doğru çekin. Park frenini çözün. Yavaşça toplama haznesinden uzakla- şın. Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin. İleri sürme Geriye doğru sürüş Sürüş durumu Frenleme Engellerin üstünden geçilmesi Süpürme modu: Kumanda kolu Kuru zemini süpürme Nemli veya ıslak zeminleri temizlemek Süpürge haznesinin boşaltılması 183TR- 7 Süpürme merdanesini ve yan fırçayı ku- manda kollarıyla kaldırın, bunun için ku- manda kollarını (1 ve 3) geriye itin. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Motor devri ayarını tamamen arkaya çekin. Fren pedalına basın ve pedalı basılı tu- tun. Park frenini kilitleyin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. TEHLIKE Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dik- kat edin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincir- lerle emniyete alın. Cihazı tekerleklerden takozlar koyarak emniyet altına alın. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. TEHLIKE Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Süpürme makinesi uzun süre boyunca kul- lanılmadığı zaman aşağıdaki hususları dik- kate alın: Süpürme makinesini düz bir yüzeye bı- rakın. Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldı- rın. Hazne kapağını kapatın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Süpürme makinesini kaymaya karşı emniyete alın. Motor yağını değiştirin. Don bekleniyorsa, soğutma suyunu bo- şaltın ve yeterli miktarda antifriz bulu- nup bulunmadığını kontrol edin. Süpürme makinesini içten ve dıştan te- mizleyin. Akü kutup başlarını çıkartın. Aküyü şarj edin ve yaklaşık 2 aylık ara- lıklarla şarj etmeye devam edin.

Aküyü örtün ve kısa devreye karşı koru- yun. TEDBIR Hasar görme tehlikesi! Toz filtreyi yıkamayın. Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEDBIR Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla te- mizlenmemelidir (kısa devre veya baş- ka hasar tehlikesi). TEHLIKE Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu göz- lük takın. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın. Cihazı, hafif yıkama çözeltisine batırıl- mış nemli bir bezle temizleyin. Not: Agresif temizlik maddesi kullanmayın. Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir. Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uz- man tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servi- sine başvurulabilir. Günlük bakım: Yakıt deposunun doldurma seviyesini kontrol edin. Motor yağı seviyesini kontrol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Lastik hava basıncını kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Yakıt filtresini kontrol edin. Santrifüj kuvvetli ayırıcıyı ve hava filtre- sini kontrol edin, ihtiyaç anında temizle- yin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Haftalık bakım: Radyatörü temizleyin. Hidrolik yağı temizleyicisini temizleyin. Hidrolik sistemini kontrol edin. Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin Hazne kapağını kontrol edin ve yağla- yın. Her 50 çalışma saatinde bakım: Dizel su ayırıcıdaki suyu boşaltın Aşınmaya göre bakım: Sızdırmaz çıtaları değiştirin. Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin. Not: Açıklama için Bkz. Bakım çalışmaları bölümü. 50 çalışma saatinden sonra bakım: Muayene kontrol listesine göre ilk bakı- mı müşteri hizmetlerine yaptırın. 250/500/1000/1500/2000 çalışma saatin- den sonra bakım: Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın. Not: Garanti taleplerini sağlamak için, ga- ranti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır. Ön hazırlık: Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). Cihazın kapatılması Taşıma Depolama Durdurma Koruma ve Bakım Genel bilgiler Temizlik Cihazın iç temizliği Cihazın dış temizliği Bakım aralıkları Müşteri talebi sonucunda bakım Müşteri hizmeti talebi sonucunda bakım Bakım çalışmaları Genel güvenlik uyarıları Lütfen motor yağı, dizel ve ben- zinin çevreye yayılmasına izin vermeyin. Lütfen zemini koru- yun ve eski yağları çevre tekni- ğine uygun olarak imha edin. 184 TR- 8 Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın: TEHLIKE Patlama tehlikesi! Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değişti- rin. TEHLIKE Patlama tehlikesi! Her hangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi. TEHLIKE Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettir- meyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın. TEHLIKE Yangın ve patlama tehlikesi! Sigara içmek ve açık ateş yasaktır. Akülerin şarj edildiği bölümler, şarj işle- mi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalan- dırılmış olmalıdır. TEHLIKE Yaralanma tehlikesi! Göz ya da deriye asit temas etmesi du- rumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden dok- tora gidin. Kirlenmiş giysileri suyla yıkayın. 1 Artı kutup 2 Kutup başı kapağı 3 Eksi kutup Aküyü akü tutucu konumuna getirin. Tutucuları akünün zeminine sıkıca ta- kın. Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. Kutup terminalini eksi kutba (-) bağla- yın. Kutup kapaklarını yerleştirin. Akü kutuplarında ve kutup terminalle- rinde kutup koruyucu gresle yeterli dü- zeyde koruma kontrolü yapın. TEDBIR Hasar görme tehlikesi! Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin. Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir nu- mune alın. – Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. – Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. – Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Asit numunesini tekrar aynı hücreye dö- kün. Çok düşük sıvı seviyesinde hücreleri damıtılmış suyla işarete kadar doldu- run. Aküyü şarj edin. Hücre bağlantılarını takın. TEHLIKE Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatları- nı dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın. TEHLIKE Hasar görme tehlikesi! Aküyü sadece uygun bir ş arj cihazıyla şarj edin. Tüm hücre bağlantılarını sökün. (sadece bakım gerektirmeyen aküde) Şarj cihazının artı kutup kablosunu akü- nün artı kutup girişiyle bağlayın. Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın. Elektrik fişini takın ve şarj cihazını çalış- tırın. Aküyü olabildiğince düşük şarj akımıyla şarj edin. Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra aküden ayırın. Hücre bağlantılarını takın. (sadece bakım gerektirmeyen aküde) Kutup terminalini eksi kutuptan (-) sö- kün. Kutup terminalini artı kutuptan (-) sö- kün. Tutucuları akünün tabanından gevşe- tin. Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemele- re göre tasfiye edin. TEHLIKE Yanma tehlikesi! Motoru soğutmaya bırakın. Motor yağı seviyesinin kontrolünü en erken 5 dakika motorun stop edilmesin- den sonra uygulayın. 1 Yağ doldurma kapağı (motor) 2 Yağ ölçüm çubuğu Yağ ölçüm çubuğunu dışarı çıkartın. Yağ ölçüm çubuğunu silin ve itin. Yağ ölçüm çubuğunu dışarı çıkartın. Yağ seviyesini okuyun. Yağ ölçüm çubuğunu tekrar içeri sokun. Akülerin güvenlik uyarıları Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla- ra dikkat edin! Koruyucu gözlük kullanın! Çocukları asit ve akülerden uzak tutun! Patlama tehlikesi! Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır! Yaralanma tehlikesi! İlk yardım! Uyarı notu! Tasfiye edilmesi! Aküyü çöp bidonuna atmayın! Akünün takılması ve bağlanması Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi Aküyü şarj edin Akünün sökülmesi Motor yağ seviyesinin kontrol edilmesi ve yağ eklenmesi 185TR- 9 – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, motor yağı ekleyin. – Motora "MAX" işaretinin üzerinde yağ doldurmayın. Yağ doldurma kapağını sökün. Motor yağını doldurun. Yağ cinsi için teknik bilgiler bölümüne bakın. Yağ doldurma kapağını kapatın. En az 5 dakika bekleyin. Motor yağı seviyesini kontrol edin. TEDBIR Sıcak motor yağı nedeniyle yanma tehlike- si! Motoru soğutmaya bırakın. En az 6 litre motor yağına uygun bir top- lama kabını hazırda bulundurun. Motoru soğutmaya bırakın. Yağ boşaltma vidasını sökün. Yağ doldurma kapağını sökün. Yağı boşaltın. 1 Motor yağı filtresi 2 Yakıt filtresi Yağ filtresini sökün. Yuvayı ve sızdırmazlık yüzeylerini te- mizleyin. Yeni yağ filtresinin contasına montaj- dan önce yağ sürün. Yeni yağ filtresini takın ve elinizle sıkın. Yeni conta dahil olmak üzere yağ tapa- sını vidalayın. Sıkma torku 25 Nm Motor yağını doldurun. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın. Yağ doldurma kapağını kapatın. Motoru yaklaşık 10 saniye boyunca ça- lıştırın. Motor yağı seviyesini kontrol edin. Yakıt filtresine kirlenme kontrolü yapın. İhtiyaç anında yakıt filtresini ve filtre muhafazasını temizleyin, gerekirse ya- kıt filtresini değiştirin. 1 Yakıt musluğu 2 Yakıt filtresi Yakıt musluğunu kapatın. Yakıt filtresini sökün ve değiştirin. 1 Yakıt musluğu 2 Yakıt filtresi NOT Montajdan önce yakıt filtresine dizel yakıt doldurun. Yeni yakıt filtresini vidalayın. Yakıt filtresini 20Nm torkla sıkın. Yakıt musluğunu açın. 1 Yakıt musluğu 2 Separatör kabı 3 Su ayırıcı Yakıt musluğunu kapatın. Separatör kabını sökün ve boşaltın. Separatör kabını vidalayın. Yakıt musluğunu açın. NOT Süpürme haznesi kaldı rılmamış olmalıdır. Motor kapağını açın. 1 Görüş camı 2 Manometre 3 Yağ doldurma deliğinin vidalı tapası Hidrolik yağı seviyesini kontrol camın- dan kontrol edin. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, hidrolik yağı ekleyin. Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin. Hidrolik yağı ekleyin. Yağ cinsi için teknik bilgiler bölümüne bakın. Yağ dolum deliğinin kapağını vidalayın. NOT Manometre yüksek bir hidrolik yağı basıncı gösterirse, hidrolik yağı filtresi Kärcher müşteri hizmetleri tarafından değiştirilmeli- dir. Motor yağı ve motor yağ filtresinin değiştirilmesi Yakıt filtresinin kontrol edilmesi Yakıt filtresinin değiştirilmesi Dizel yakıt su ayırıcıdaki kondensatın boşaltılması Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi 186 TR- 10 NOT Hidrolik sistemine sadece Kärcher müşteri hizmetleri tarafından bakım yapılmalıdır. Park frenini kilitleyin. Motoru çalıştırın. Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın. TEHLIKE Yanma ve haşlanma tehlikesi! Radyatörü en az 20 dakika soğumaya bırakın. Genleşme kabındaki soğutma suyu se- viyesini kontrol edin (su seviyesi MIN ve MAX. arasında olmalıdır) Radyatör lamellerini temizleyin. Radyatör hortumları ve bağlantılara sız- dırmazlık kontrolü yapın. Vantilatörü temizleyin. Motoru çalıştırın. Süpürme haznesini son konuma kadar kaldırın. Motoru stop edin. Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çı- kartın. Emniyet çubuğunu dışarı alın. Motoru çalıştırın. Süpürme haznesini son konuma kadar indirin. Motoru stop edin. 1 Anahtar 2 Yan kaplama Süpürme haznesini yukarı götürün ve emniyet çubuğuyla destekleyin. Yan kaplamayı anahtarla açın. 1 Tutma kolu 2 Kanatlı somun 3 Yan conta Kelebek somunları sökün. Tutma kolunu çıkartın. Tutucu sacdaki kelebe somunları yan contadan sökün ve tutucu sacı çıkartın. Yan contayı dışarı doğru katlayın. Süpürme merdanesi yuvasının sabitle- me cıvatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkartın. Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm) Not: Yeni süpürme silindirini takarken fırça- nın konumuna dikkat edin. Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salınca- ğın eksantriklerine takılmalıdır. Not: Yeni süpürme merdanesinin montajın- dan sonra süpürge seviyesi yeniden ayar- lanmalıdır. Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Süpürme merdanesini kumanda koluy- la indirin ve çalıştırın (yaklaşık 10 sani- ye). Döner silindiri kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır. Süpürme aynasını ayarlayın 1 Yay 2 Ayar somunu 3 Kontra somun 4 Dişli çubuk Ayar vidasının ayarını değiştirerek sü- pürme yüzeyi konumunu ayarlayın. Süpürme aynasını kontrol edin. Lastik hava basıncını kontrol edin. Yan fırçaları kaldırın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Yan süpürgeyi kol ile indirin ve yakl. 10 saniye çalıştırın. Yan fırçaları kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürme yüzeyinin genişliği 40-50 mm ara- sında olmalıdır. Süpürme yüzeyini iki ayar vidasıyla dü- zeltin. Süpürme aynasını kontrol edin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kaldırılmışken emni- yet çubuğunu her zaman yerleştirin. Emniyete alma işlemini sadece tehlike bölgesinin dışında yapın. Lastik hava basıncını kontrol edin. Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). Hidrolik sisteminin kontrol edilmesi Radyatörün kontrol edilmesi ve bakımı Döner silindirin kontrolü Döner silindirin değiştirilmesi Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması Yan contaların ayarlanması 187TR- 11 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu "Süpürme silindirinin değiştirilmesi" bö- lümünde açıklandığı gibi yan kaplamayı açın. 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sac- dan gevşetin. Tabana 1 - 3 mm mesafeye gelene ka- dar yan contayı aşağı doğru bastırın (uzun delik). Tutucu sacları vidalayın. İşlemi cihazın diğer tarafında tekrarla- yın. Süpürme makinesini düz bir yüzeye bı- rakın. Hava basınç kontrol cihazını lastik valfa bağlayın. Hava basıncını kontrol edin ve gerekti- ğinde basıncı düzeltin. İzin verilen lastik hava basıncı için Tek- nik Bilgiler bölümüne bakın. Manuel filtre temizlemeyi çalıştırın. 몇 UYARI Yaralanma tehlikesi! Filtre sisteminde çalışırken toz koruyu- cu maske takın. İnce tozlarla uğraşır- ken güvenlik talimatlarını dikkate alın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Süpürge haznesini boşaltın. 1 Cihaz kapağının kilidi 2 Cihaz kapağı 3 Filtre kapağı Kilidi açın, bunun için yıldız kollu cıvata- yı sökün. Cihaz kapağını öne doğru katlayın. 1 Kilit, filtre kapağı (2x) 2 Filtre kapağı Kilidi açın. Filtre kapağını açın. 1 Çapraz kiriş 2 Toz filtresi Toz filtresini kontrol edin, gerekirse te- mizleyin ya da değiştirin. Not Toz filtresi sadece Kärcher müşteri hiz- metleri tarafından değiştirilmelidir. Filtre kapağını yerleştirin ve kilitleyin. V kayışı, 10 kg basınçta yaklaşık 7-9 mm esnemelidir. V kayış gerilimini yetkili müşteri hizmet- lerine ayarlatın. 1 Kilit 2 Hava filtresi muhafazası Hava filtresi muhafazasını çıkartın. Hava filtresi elemanını değiştirin. Uyarı: Montaj pozisyonu, üfleme deliği aşağı gelecek şekildedir (bkz. Şekil). 1 Kanatlı somun 2 Santrifüj kuvvetli ayırıcı Kelebek somunu santrifüj kuvvetli ayırı- cıdan sökün. Santrifüj kuvvetli ayırıcıyı temizleyin. 1 Soğutma sıvısı genleşme kabı Doluluk seviyesini motor soğukken kon- trol edin. Soğutma sıvısı genleşme kabındaki do- luluk seviyesini kontrol edin. Doğru soğutma sıvısı seviyesi üst ve alt işaret arasında olmalıdır. Lastik hava basıncının kontrol edilmesi Toz filtresinin elle temizlenmesi Toz filtresinin kontrol edilmesi/ değiştirilmesi V kayışının kontrol edilmesi ve ayarlanması

Hava filtresinin kontrol edilmesi ve değiştirilmesi Santrifüj kuvvetli separatörün temizlenmesi Soğutma sıvısı seviyesinin kontrol edilmesi 188 TR- 12 Tırtıllı somunu sökün. Sigorta kutusunun kapağını açın. Sigortaları kontrol edin. Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. Not: FU 01 sigortası motor bölmesinde yer alır. Sigortaların değiştirilmesi FU 01 Ana sigorta 60 A FU 02 Korna Hidrolik yağı soğutucu-

20 A FU 03 Emniyet rölesi Çok fonksiyonlu göster-

10 A FU 04 Tepe lambası 5 A FU 05 Emniyet rölesi Zaman gecikmesi 25 A FU 06 Kabin aydınlatması Cam sileceği 10 A FU 07 Yakıt pompası 10 A FU 08 Zaman rölesi Koltuk kontak şalteri 3 A FU 09 Sol aydınlatma 7,5 A FU 10 Sağ aydınlatma 7,5 A FU 11 Ön çalışma lambası (kısa far) 10 A FU 12 Karıştırma sistemi 25 A FU 13 Geri hareket sinyali 5 A 189TR- 13 Arızalarda yardım Arıza Arızanın giderilmesi Cihaz çalıştırılamıyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir. Motoru çalıştırmak için fren pedalına basılmalıdır. Aküyü şarj edin ya da değiştirin Yakıt doldurun, yakıt sistemindeki havayı alın Yakıt filtresini değiştirin Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın Kärcher-müşteri hizmetini bilgilendirin Motor düzensiz çalışıyor Hava filtresini temizleyin veya filtre kartuşunu değiştirin Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın Kärcher-müşteri hizmetini bilgilendirin Motor aşırı ısınmış Soğutma suyu ekleyin Radyatörü yıkayın V kayışını gerin Kärcher-müşteri hizmetini bilgilendirin Motor çalışıyor, ancak cihaz sade- ce yavaş hareket ediyor ya da hiç hareket etmiyor Park frenini çözün Gaz kolunu tamamen öne (yüksek devir) itin. İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Hidrolikte ıslık sesi Hidrolik yağı ekleyin Kärcher-müşteri hizmetini bilgilendirin Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor Gaz kolunu tamamen öne (yüksek devir) itin. İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok Toz filtresini kontrol edin, temizleyin veya değiştirin. Kärcher-müşteri hizmetini bilgilendirin Cihaz toz kaldırıyor Yan contaların ayarlanması Fanı çalıştırın Toz filtresini kontrol edin, temizleyin veya değiştirin. Filtre contalarını değiştirin Hazne kapağını açın. Kärcher-müşteri hizmetini bilgilendirin Süpürme ünitesinde süpürülen malzeme kalıyor Süpürge haznesini boşaltın Toz filtresini kontrol edin, temizleyin veya değiştirin. Süpürme silindirini değiştirin Süpürme aynasını ayarlayın Süpürme haznesinin şerit contalarını değiştirin Süpürme silindirindeki blokajı kaldırın Hazne kapağını açın. Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi kalkmıyor ya da inmiyor Gaz kolunu tamamen öne (yüksek devir) itin. Kärcher-müşteri hizmetini bilgilendirin Hazne kapağı açılmıyor Kärcher-müşteri hizmetini bilgilendirin Hidrolik hareket ettirilen parçalarda çalışma arızaları Kärcher-müşteri hizmetini bilgilendirin 190 TR- 14 Teknik Bilgiler KM 150/500 R D Classic Cihaz bilgiler Sürüş hızı, ileri km/h 12 Sürüş hızı, geri km/h 12 Tırmanma kapasitesi (max.) % 18 Yan süpürge olmayan yüzey gücü m

/h 14400 Yan fırçalarla birlikte yüzey gücü m

/h 18000 Yan süpürgeleri olmayan çalışma genişliği mm 1200 Yan fırçalarla birlikte çalışma genişliği mm 1500 Su damla korumalı koruma türü -- IPX 3 Depo doluyken kullanım süresi h 6,5 Motor Tip: -- YANMAR 3TNV76A Motor düzeni -- 3 silindir dört zamanlı dizel motor

AB yönetmeliği 2016/1628 (seviye V) ölçüm prosedürüne göre emisyon g/kWh 932,0 Soğutma türü -- Su soğutma Dönme yönü -- Saat yönünün tersine doğru Çap mm 70 Strok mm 82 Motor hacmi cm

Yağ miktarı l 3,5 Çalışma devri 1/min 2500 Maksimum devir 1/min 2500 Rölanti devri 1/min 1300 Maksimum güç kW/PS 15,8 / 21,5 2400-2900 d/dakikada azami tork Nm 84,1 Yağ filtresi -- Filtre kartuşu Hava filtresi -- İç filtre kartuşu, dış filtre kartuşu Yakıt filtresi -- Filtre kartuşu Elektrik sistemi Akü V, Ah 12, 62 Alternatör, trifaze akım V, A 12, 55 Marş motoru -- Elektrikli marş motoru Hidrolik sistemi Komple hidrolik sistemindeki yağ miktarı l 35 Hidrolik deposundaki yağ miktarı l 28 Yağ türleri Motor (25 °C üzerinde) -- SAE 30, SAE 10W-30, SAE 15W-40 Motor (0 ila 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Motor (0 °C altında) -- SAE 10W, SAE 10W-30, SAE 10W-40 Hidrolik -- HV 46 Süpürme haznesi Maksimum boşaltma yüksekliği mm 1470 Süpürge haznesinin hacmi l 500 Süpürme silindiri Döner silindir çapı mm 380 Döner silindir genişliği mm 1200 Devir 1/min 360 Süpürme yüzeyi mm 80 Yan fırça Yan süpürge çapı mm 600 Devir (kademesiz) 1/min 0 - 54 Lastik Ön ebatlar -- 5.00-8 10PR 191TR- 15 İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Arka ebatlar -- 4.00-8 8PR Frenler Ön tekerlekler -- mekanik Arka tekerlek -- hidrostatik Filtre ve emme sistemi Motor düzeni -- Cep filtre Devir 1/min 2900 İnce toz filtresi filtre yüzeyi m

Emme sisteminin nominal vakumu mbar 18,5 Emme sisteminin nominal hacim akımı m

/h 1650 Karıştırma sistemi -- Elektrik motoru Çevre koşulları Sıcaklık °C -5 ila +40 Hava nemi, çiy ile ıslanmamıştır % 0 - 90 60335-2-72'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 80 Güvensizlik K

dB(A) 3 Ses basıncı seviyesi L

dB(A) 102 Cihaz titreşimleri El-kol titreşim değeri m/s

1,2 Güvensizlik K m/s

0,2 Ölçüler ve ağırlıklar Uzunluk x Genişlik x Yükseklik mm 2442x1570x1640 Sağ dönme çapı mm 1515 Sol dönme çapı mm 1600 Boş ağırlık kg 1394 Müsaade edilen toplam ağırlık kg 2240 İzin verilen aks yükü, ön kg 1408 İzin verilen aks yükü, arka kg 832 Yakıt deposu hacmi, dizel l 26 Teknik değişiklik yapma hakkı saklıdır! AB uygunluk bildirisi Ürün: Süpürme makinesi Otur- ma cihazı Tip: 1.186-xxx İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 60335–1 EN 55012: 2007 + A1: 2009 EN 55014–2: 2015 Kullanılmış ulusal standartlar
