KULLANIM KILAVUZU BI15 TROTEC

'in yazılı izni olmadan hiçbir şekilde yeniden hazırlanamaz veya elektronik sistemler kullanarak işlenemez, çoğaltılamaz veya dağıtılamaz. Teknik değişiklik yapma hakkı saklıdır. Tüm hakları saklıdır. Ürün isimleri, serbest kullanılabilirlik garantisi olmadan ve üreticinin esas yazı şekline uyularak kullanılmaktadır. Tüm ürün isimleri tescillidir. Üretim alanındaki devam eden iyileştirme çalışmaları ile şekil ve renk değişiklikleri kapsamında tasarım değişiklikleri yapma hakkı saklıdır. Teslimat kapsamı ürün resimlerinden farklı olabilir. Mevcut doküman gerekli özen gösterilerek hazırlanmıştır. Trotec, olası hatalar veya unutma durumlarına yönelik olarak hiçbir sorumluluk üstlenmez. © Trotec Usulüne uygun kullanım Cihaz; sadece teknik bilgiler bölümünde belirtilen alan dahilindeki ahşapların, metallerin ve alternatif akım taşıyan hatların algılanması için üretilmiştir. Cihazı kullanan kişiler, başta "Güvenlik" bölümü olmak üzere kullanım kılavuzunu okumuş ve anlamış olmalıdır. Usulüne aykırı kullanım Cihaz, patlama tehlikesi içeren bölgelerde, ıslak veya yüksek nemli ortamlarda kullanılmamalıdır. Usulüne aykırı kullanım nedeniyle oluşan hasarlara yönelik olarak Trotec hiçbir sorumluluk üstlenmez. Bu durumda garanti talepleri geçersiz olur. Kullanım hatalarına ilişkin bilgiler - GüvenlikA - 3 Kullanım kılavuzu - Detektör cihazı Bl15 TR Dikkat!

• Cihazı temizlemek için sert temizlik maddeleri, aşındırıcı veya çözücü maddeler kullanmayınız.

• Cihazı direkt güneş ışığına, yüksek sıcaklıklara veya neme maruz bırakmayınız! Aksi taktirde, cihazın izolasyonu veya elektronik sistemi zarar görebilir.

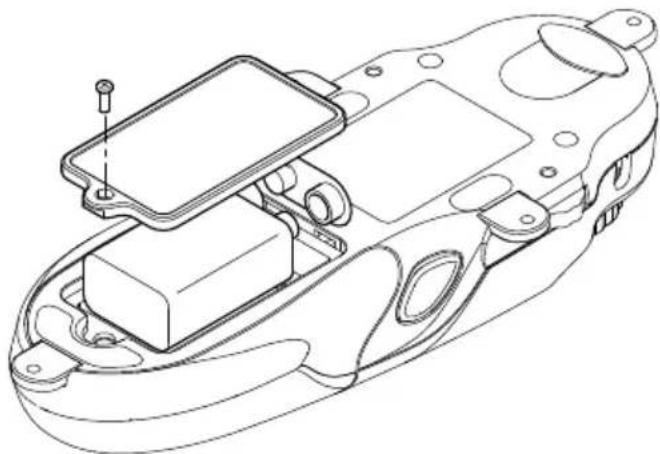

• Pil bölmesi veya muhafaza açıkken cihazı kullanmayınız.

• Ambalaj malzemesini dikkatsizce etrafta bırakmayınız. Çocuklar için tehlikeli bir oyuncağa dönüşebilir.

• Cihaz bir oyuncak değildir ve çocukların eline geçmemelidir. Lazer ışınından kaynaklanan tehlike!

• Lazer ışınına bakmayınız. Cihazı insanlara doğru yöneltmeyiniz. Tehlike!

• Kabloların ve bağlantıların tasarımı, ekranlaması ve izolasyonu farklı olabilir ve bu nedenle alternatif akım algılamasını etkileyebilir. Personelin niteliği Bu cihazı kullanan kişiler;

• Akım taşıyan parçalardaki çalışmalar sırasında oluşan tehlikeleri bilmeli,

• Akım taşıyan parçalara direkt temasa karşı koruma önlemleri almalı,

• Başta güvenlik bölümü olmak üzere kullanım kılavuzunu okumuş ve anlamış olmalıdır.TR Kullanım kılavuzu - Detektör cihazı Bl15 A - 4 Teknik bilgiler Model BI15 Ağırlık 180 g Boyutlar (Y x G x D) 180 x 67 x 38 mm Lazer gücü < 1 mW (630–670 nm) Lazer sınıfı ll Lazer hassasiyeti 6,1 metrede 12,7 mm Lazerin maksimum menzili 6,1 metreye kadar Lazerin dönme hareketi 45° adımlarda 180° Çalışma sıcaklığı -7 °C (19,4 °F) ila +49 °C (120,2 °F) Depolama sıcaklığı -29 °C (20,2 °F) ila +66 °C (150,8 °F) Bağıl nem % 33–55 Ahşapta maksimum tespit derinliği 19 mm'ye (3/4") kadar Metal + akım ileten kablolarda maksimum tespit derinliği 38 mm'ye (1 1/2") kadar Akım beslemesi 9 V blok pilA - 5 Kullanım kılavuzu - Detektör cihazı Bl15 TR İşlev açıklaması BI15 detektörle, duvarlarda veya zeminlerde 19 mm derinliğe kadar kablolar, ahşap kirişler veya metal desteklerin yeri tespit edilebilir. Kirişler ve desteklerin tam konumu, kenarların ekranda gösterilmesi aracılığıyla belirlenebilir. 180° dönebilen lazerli işaretleyici, diğer kiriş akışını gösterir. Doğru bir hizalama için, cihaza iki su terazisi entegre edilmiştir. Cihaz, düz olmayan zemin üzerinde ayar tekerlekleriyle doğru şekilde teraziye alınabilir.

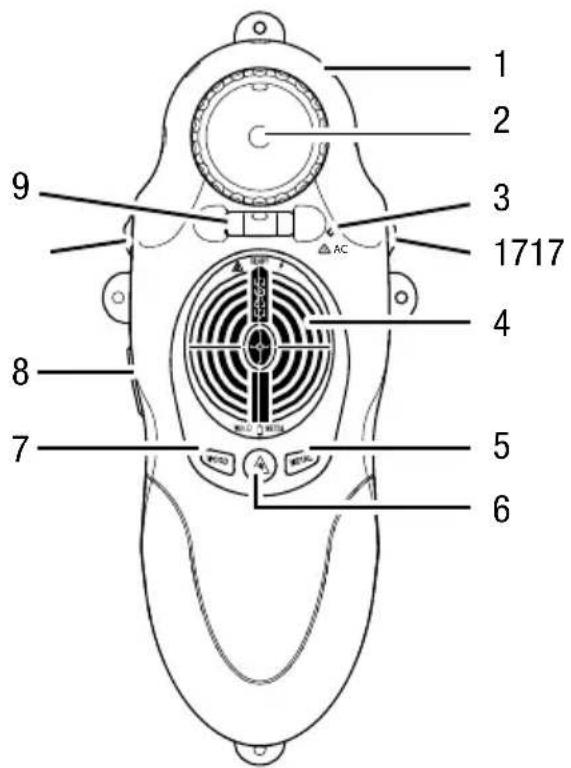

1. Lazerli işaretleyici 2. Yuvarlak su terazisi

5. "METAL" tuşu 6. "Lazer" tuşu

7. "WOOD" (ahşap) tuşu 8. "On" (Açık) tuşu

9. Su terazisi 17. Ayar tekerlekleri

Cihaz özellikleri ile ilgili tanıtıcı ve temel bilgiler

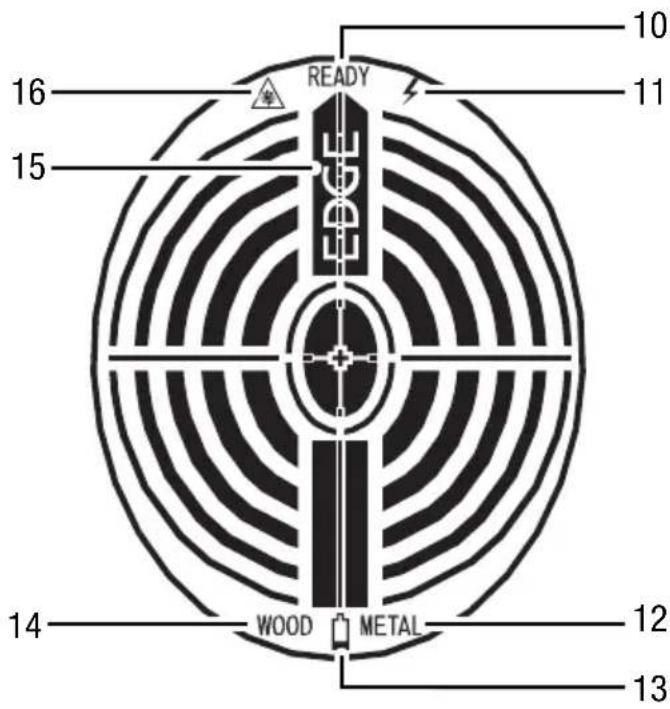

1717TR Kullanım kılavuzu - Detektör cihazı Bl15 A - 6 Ekran 10. Cihaz hazır

11. Alternatif akım algılama

16. Lazerli işaretleyici açık

Mobil cihazlarda montaj gerekmez.

Bağlantı veya montajA - 7 Kullanım kılavuzu - Detektör cihazı Bl15 TR Kalibrasyon Algılama işleminin çalışması için, cihaz, önce kontrol edilecek yüzeye kalibre edilmelidir. Yoğun malzemeler veya nemli ya da yeni boyanmış duvarlar kalibrasyon işlemini etkileyebilir.

1. Cihazı, kontrol edilecek yüzeyde altından metal veya

ahşap geçmeyen bir yere yerleştiriniz.

2. Kalibrasyon işlemi ve daha sonraki ölçüm sırasında

"On" (8) tuşunu basılı tutunuz. – Ekranda birkaç saniye süreyle tüm semboller görülür. – Hangi malzemenin önce ayarlandığına bağlı olarak "WOOD" (14) veya "METAL" (12) sembolü yanıp söner. – 3 saniye sonra bir sinyal sesi duyulur ve "READY" (Hazır) (10) sembolü gösterilir. Kalibrasyon işlemi tamamlanmıştır. Ahşap algılama

3. "WOOD" (7) tuşuna basınız.

– Ekranda, "READY" (10) ve "WOOD" (14) sembolleri gösterilir.

4. Cihazı, yüzey üzerinde düz bir çizgide kaydırınız.

– Ahşap algılanınca, ekranda çizgiler görülür. Çizgiler, ahşaba olan mesafe azaldıkça ekranın ortasına doğru kayar (bkz. I -6'daki şekil). – Bir kenar algılanınca, "EDGE" (Kenar) (15) sembolü ekrana gelir ve bir sinyal sesi duyulur. KullanımTR Kullanım kılavuzu - Detektör cihazı Bl15 A - 8 Metal algılama

3. "METAL" (5) tuşuna basınız.

– Ekranda, "READY" (10) ve "METAL" (12) sembolleri gösterilir.

4. Cihazı, yüzey üzerinde düz bir çizgide kaydırınız.
