KULLANIM KILAVUZU IDS 100 TROTEC
- El kitabinin kullanimina iliskin notlar.. A-1 Sembollerin anlam .A-1
- Teslimat kapsami A-1
- Garanti kosullan A-1
- Genel guvenlik notlar.. A-2
- Fonksiyon ve Ürün özellikleri... A-2
- Teknik veriler. A-2 Yanici maddeler.. A-3
- Kosullara uygun ve kosullara uygun olmayan kullanim.. A-3 kosullara uygun kullanim .A-3 kosullara uygun olmayan kullanim .A-3
- Montaj kosullan.. A-3
- Cihaz aciklamaları A-3
Yaqli isitici A-3
Kontrol paneli A-3 - Kurulum ve isletmeye alma.. A-4
- Egzoz gazı cikisi A-4
Şömine uygulaması A-4
Duvar uygulaması A-4 - Fonksiyonlar ve kullanim A-4
Yaqli isiticin n acilmasi A-4
Yaqli isiticin kapatilmasi A-5
Kesintiden sonra yaniden calistirma A-5
Güvenlik duzenekleri A-5 - Nakliye A-6
- Servis ve bakim A-6 Her 50 salute bir temizlik A-6 Yaqil isitcinin temizlenmesi A-6
15.Imha. A-6
Yagli isitici .A-6
Isitma yagi .A-6
Ambalaj .A-6 - Servis ve onarim.. A-6
- Sorun giderme.. A-6

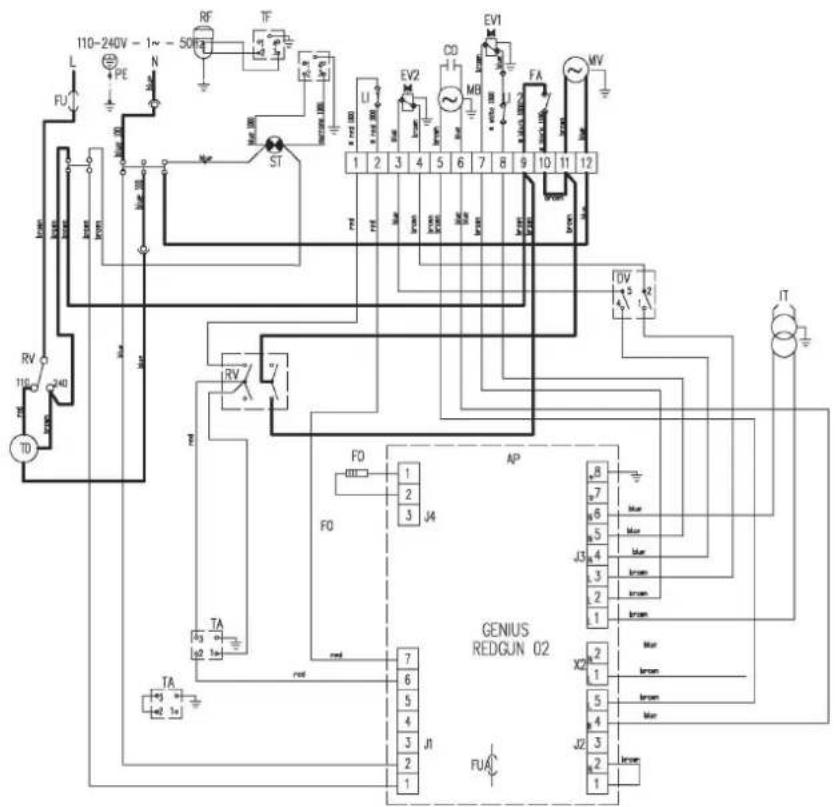

- Ek. A-9 Devre semasi .A-9 Hava ayar bileziginin ayarlanmasi .A-9
1. El kitabinin kullanimina iliskin notlar
Bu kullanim klavuzu, yağl istincinizi güvenli bir sekilde isletime almak ve kullanmak icin ihtiyaciniz olan:tüm onemli bilgileri icermektedir.
Klavuz cihazinizin isletimi sirasinda size destek olmak icin, olasi sorunlar n ortadan kaldirmasinin yani sira, imha edilmesi ve musteri hizmetlerine iliskin bilgileri de icermektedir.
Yagl isiticinik ik kullanimindan once bu el kitabinin tamamini okuyun.
Kullanim klavuzunu saklayin ve İhtiyaniz oludunda basvurabilmek icin kolay ulasabileceginiz bir yerde saklayin.
Burada yer alan kullanim ve bakimla ilgili tum guvenlik notlarini ve bilgileri dikkate alin.
Cihazi kullanmaları icin baska kisilere birakmaniz halinde, el kitapçgün da beraberinde vermelisiniz.
Sembollerin anlami
UYARI SEMBOLU. Bu isaret bir tehlike notunu gosterir, bu dikkate alinmadiginda agir yaralanmalar veya olum ve/veya maddi hasarlara yol acabilir.
Kullanim icin faydali olabilecek ek bilgiler.

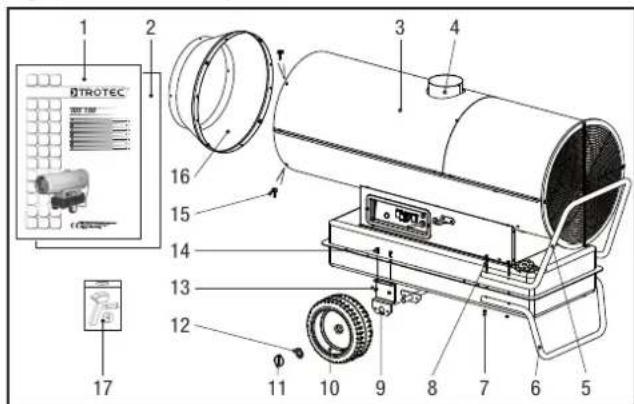

2. Teslimat kapsami
Yaghi isitcinin teslimat kapsam:
1 Kullanim kilavuzu 10 tekerlek x2
2 Montaj klavuzu 11 kilit pimi x2
3 Yagl istici ISD 100 12 ara halkasi x2
4 Baca baglantisi 150 mm 13 alti kose somun x4
5 el tutamaigi 14 alti kose civata x4
6 Ayak 15 civata 4x
7 Altikose somun 4x 16 ufleme konigi
8 Alti kose civata x4 17 Montaj takimi
9 Aks icin tasyici braket
Bu el kitabinda yazan bilgiler dikkate alinmadiigi icin cihazda hasar olmasi halinde, garanti gecerliliigini yitirir.
Keyfi yapilan degisiklikler sonunda cihazda veya onun aksesuarlarinda hasar olusursa, uretici sorumluluk tasimaz.
Diger garanti kosullari ile ilgili bilgilere, internet sitemizde yer alan, Genel Ticari Kosullar bolumunden ulasabilirsiniz. www.trotec.de.
4. Genel güvenlik notlari
Güvenlik sinyallerini dikkate aln!
Bunlara dikkat edilmemesinin kisilerin sagligi uzerinde aigr sonuclan olabildigi gibi, maddi hasarlar vecevreye karsi hasarla da sonuclanabilir.
Patlama tehlikesi!
Cihazi yanma ve patlama risi olan ortamlarda kullanmayin. Cihazi bu turi mekanlarda bulundurmayin.
Cihazi tutusabilir zeminlere ylerleirmeyin.
- Calisma ortaminin yakininda, tutusabilecek malzemeleri ve kimyasallari bulundurmayin.
Calisma kapasitesin din dusmesi ve cihazin zarar gormesil!
Cihazi acik alanda kullanmayin.
Cihazi sabit bir sekilde yerlestirin.
Hava giris ve cikis deliklerini kapatmayin.
Calisir haldeyken cihazin uzerini ortmeyin.
Cihaz tumüyle soğuduktan sonra elektrik fisini cekin.
Cihazin temizlenmesi icin hiçbir zaman kimyasal kullanmayin.
Kusurlu cihazlar yuzunden yaralanma tehlikesi ve maddi zararlar!
- Cihazi, aksesuararini ve baglanti noktalarini her kullanimdan once, olasi hasarlar icin kontrl edin. Arzali cihazlar vya cihaz parçalarini kullanmayiniz.
- Priz ve kablolarda hasar tespit ederseniz isticiyi asia kullanmayain. Anzali elektrik kablolari seksi cidi risk tasir.
Elektrik carpmasi sonucu hayatinizi kaybedebilirsiniz!
Isiticiyi yalnizca teknik acidan saglam guc kaynaklarina baglayin. Hicbir zaman hasarli pris kullanmayin!
- Baglama kablosunu prizden cekerken ayni zamanda prizi de elinizle tutun.
Elektrikli baglama kablosuna asia nemli allerle dokunmay!
- Elektrik kablosunun Öm. hayvanlar yüzunden hasar görmesini engelleyin.
Cihaz uzerinde hisbir degisiklik veya onarim yapmayin!
Cihazin svilarla temas etmesini onleyin.
- Cihazin içine sivi kacirmayin Boyle bir durum meydana gelirse Güç kablosunu çekin ve cihazin uzman bir atölye tarafindan kontrol edilmesini saglayin.
Yaralanma tehlikesi!
Cihazin hava giris ve cikisina herhangi bir nesne sukmayin.
Cihazin uzerinde bulunan deliklere elinizi sukmayin.
- Cocuklari ve hayvanlan calisan cihazin yaninda gozetimsiz birakmayin!
Cihazi, yeterli havalandirmasi olmayan mekanlarda calistirmayin.
Yanici maddeler ile uygun olmayan islemler yapmaktan kacin.
Cevreyi kiritme tehlikesi!
- Cikan yanici maddenin topraga veya kanalizasyona girmesine izin vermyin.
5. Fonksiyon ve Ürün özellikleri
Yagli istici IDS 100, buyuk mekanlarda hizli bir isinma elde edilmesi icin mekandaki havanin istilmasini saglar.
Yagli istici istima yagi ile calisir. Bu cihaz dolayi yanma ile calisir ve egzoz gazlarin somine yoluyla tahiyesi icin bir cikis baglantisi bulunmaktadir. iki calistirma moduarasinda secom ozelligi, isitcinin ayarlanmasinda hem kullanici tarafindan manuel duzenlemenin hem de termostat icin otomatik destegin kullanilabmesini saglar.
6. Teknik veriler
| Model IDS 100 | |
| Parametreler | Değer |
| Parçanumarası | 1.430.000.140 |
| Elektrik böglantmiş | 230 V |
| Frekans | 50 Hz |
| Maksimum nominal akım | 8,35 A |
| Güç tüketimi | 1820 W |
| Hava hacmi | 5500 m³/h |
| Fanlar | Aksiyal Fan |
| Nominal—isı yüku maks. | 118 kW |
| Nominal—isı performansı | 105,5 kW |
| Sıçaklikartzı ΔT¹) | 75 °C |
| Maksimum)yüz kullanı | 10,79 l/h |
| Tank hacmi | 135 l |
| Hava nakliye hortumu böglantmiş²) | 1 x ø 500 mm, L-max = 6 m |
| Hava nakliye hortumu böglantmiş²) | 1 x ø 400 mm, L-max = 6 m |
| Baca böglantmiş | ø 150 mm |
| Termostat böglantmiş | Seri |
| Yanma | dolaylı |
| Enjektör | 2,00-80°W (gal/h) |
| Ses basıncı seviyesi (mesafe 1m) | 76 dB (A) |
| Uzumluk | 1918 mm |
| Genişlik | 731 mm |
| Yükseklik | 1220 mm |
| Ağırkık | 149 kg |
| Sigorta | 16 A |
11 sicaklik artisimi belirir. T + ortam sicakligi = cikis havasinin sicakligi
opsiyonel
Yanici maddeler
Yagi istici IDS 100'de su yanici maddeler kullanilabilir: Istma yagi, dizel
7. Kosullara uygun ve kosullara uygun olmayan kullanim
Kosullara uygun kullanim
Yagl isitici IDS 100 havayistmak icin tasarlanmis olup ic mekanda vya uzeri kapatilmis dis alanlarda kullanlmaldir.
Cihaz orn. depolar, tamirhaneler, santiyeler, seralar veya ahirlar gibi buyuk mekanlarin istilmast icin uygundur. Sik yer degisikligi yapilmayan yerderde kullanim icin tasarlanmistir. Yagli istici, bir hava nakliye borusu ile kullanim icin uygundur.
Bu kullanim kosulu disindaki kullanimlarin hi birine izin verilmez!
Kosullara uygun olmayan kullanim
Cihaz yanma veya patlama risi olan mekanlarda ve ortamlarda kurulmamali ve calistirilmamaldir.
Cihaz, yetersiz yanma havasi beslemesi olan mekanlarda calistirilmamalidir.
8. Montaj kosullari
Yagli isticinin monte edilecegi yer secilirken bir dizi mekansal ve teknik kosulun goz onunde bulundurulmasi gerekir. Bunlara dikkat edilmemesi halinde cihazin veya aksesuararin fonksyon verimligine zarar verebilir veya kisiler veya malzemeler aciindan tehlikeye yol acabilir.
Montaj sirasinda asagidakilere dikkat edilmelidir:
Cihaz, ic mekanlarda ve uzeri kapatilmis di mekanlarda calistinlabilir
Cihaz sabit bir sekilde ve yanici olmayan bir zeme yerleştil-melidir
Cihaz bir sominenin yanina veya dis duvara monte edilmelidir
Cihaz uygun sekilde guvenli bir elektrik kablosuna baglanmaldir
Cihazin kuruldugu mekan yeterli havalandirilmaya sahip olmaldir

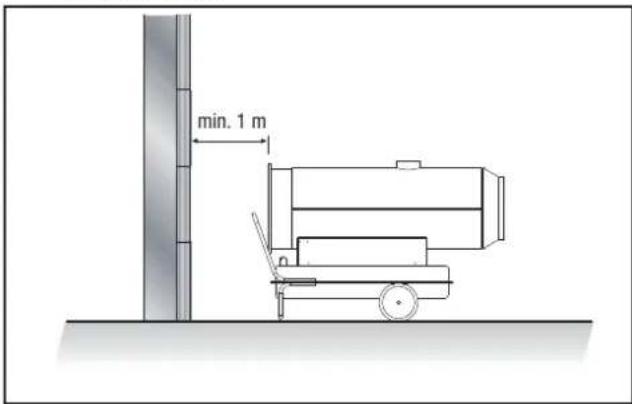

Cihazin emme portu ile duvararasindaki mesafe en az 1 m ol maldir (bkz.resim)
Cihaz ile yanici maddelerarasindaki mesafe en az 2 molmaldir
Giris ve cikis delikleri kapatilmamaldir
Cihazin etrafinda duvar veya buyuk esya bulunmamaldir
- Ortamda yeterli sayida yangin sonderebulundurulmalidir

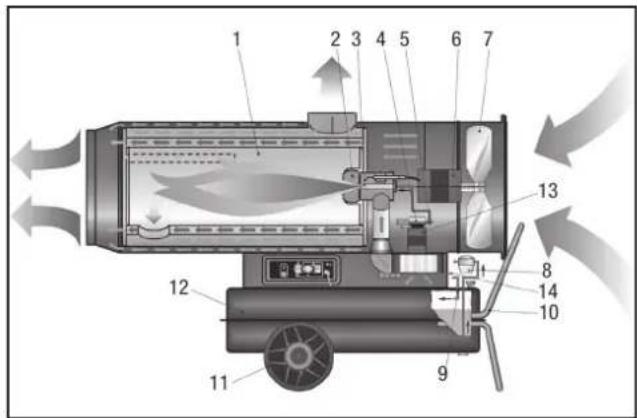

9. Cihazin açıklamasi
Yag Istici IDS 100 aagaik di bilsgenlerden olusur:
Yagl isitci
1 Yanma haznesi
2 Atesleyici
3 Enjektor
4 Pompa
5 Manyetak valf
6 Fan motoru
7 Fan
8 Istici yag filtresi
9 Istici yag devresi
10 Destek ve el tutamagi
11 Tekerlek
12 Tank
13 Atesleyici motoru
14 Yanma havasi regulatori

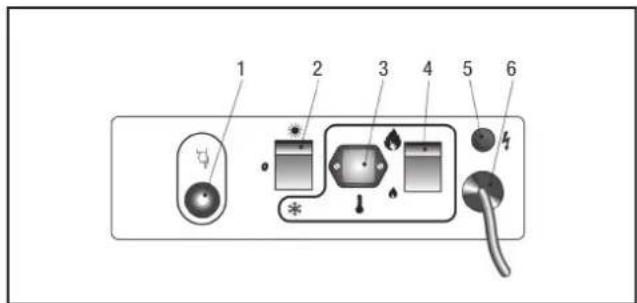

Kontrol paneli
1Göstergeisikisi sifrlamadugmesi
2 Seçim dügmesi (havalandirma/isıma, termostatlı calisma)
3 Termostat prizi
4Guc tuketimi degistirmae duqmesi (yuksek-alcak)
5 Lamba
6 Elektrik besleme kablosu
10. Kurulum ve iletime alma
- Yagli isticinizin teslimat kapsaminin eksiksiz olup olmadigin kontrol ediniz. Aksesuarlardan birinin eksik olmasi halinde luffen Trotec musteri hizmetlerine veya cihazi satin aldiginz yetkili bayiye basvurun.
- Yaqli isitcinizi ve baglanti parcalarini olasi hasarlar acisindan kontrol edin.
- Destegi, el tutamagini, tekerlekleri ve üfme konisini yagi isti-ciya monte edin. Bunun icin bkz. ekte bulunan montaj kilavuzu. Ekte bulunan montaj aleti kullanin.
"Montaj kosullari' bolumunde belirtilen kosullari takip edin.
Cihazin egzoz gazi tahiye cikisini uygun bir sekilde bir somineye veya "Egzoz Cikisi" bolumnde gosterildigi sekilde bir dis duvara monte edin. - Istici yagi tanka doldurmadan once cihazi kapatin ve sogumaya birakin.
- Kullanmaya baslamadan once ve kullanim suresince cihazin uygun durumda olup olmadigi ini kontrol edin.
- Elektriksel özelliklerinin cihazın üzerindeki uyarıla uygün olup olmadışınt kontrl edin.
Cihazi calistirmadan once, her zaman fanin serbest calisip calismadigi nki kontrl etikten sonra fisi prize takin. - Elektrik beslme kablosunu kurallara uygun sekilde guvenli bir elektrik kablosuna takin (230 V / 50 Hz /10 A).VDE 0100/0105 uyarincsantiyelerdeki prizlerde Fl-salteri bulunmalir.
Artik yağl isitici calismaya hazirdir. Cihazi Böüm 12 "Fonksiyonlar ve Kullanim"da acıklanan fonksiyonlara uygün sekilde kullanin.
11. Egzoz gazizi cikişi
- Egzoz gazi cikisini yapilandirmadan once DIN 18160 uyarncaba temizleyicisine bilgi verin.
Zehirlenme tehlikesi!
Egzo systeminin uygunsuz kurulum saglik sorunlanna yol acabilir.
Kurulumu uzman bir teknisyen yapmasini saglayin!
- Engelsiz ve yeterli yanma havasi girisi saglayin (ornegin kapilarda, catilarda, pencerelerde, duvarlarda veya oda havasi baglantilarinda).
- Atesleycinin egzoz gazi degerlerini duzenli olarak kontrol ettinr.

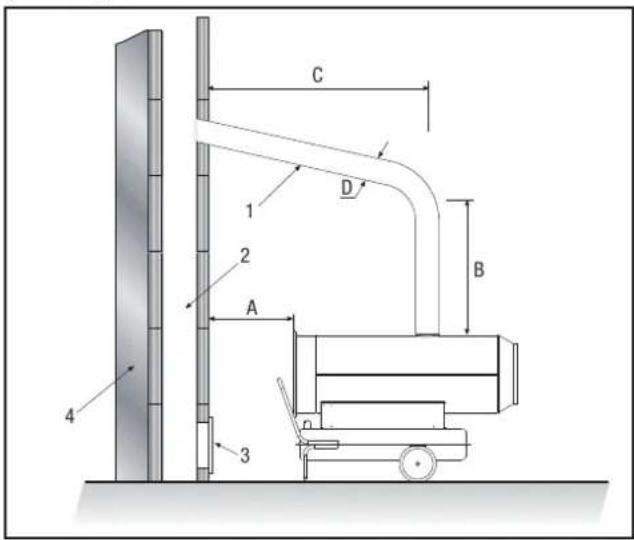

Sömine uygulamasi

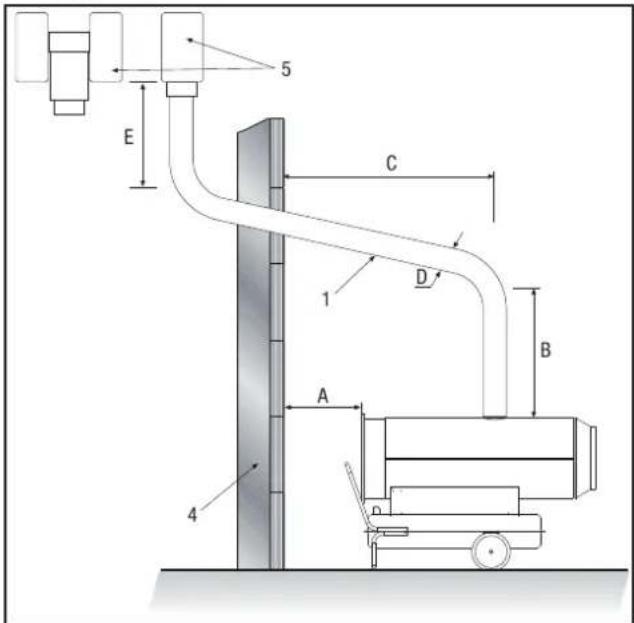

Duvaruygulamasi
A min. 1 m
B min. 1 m
C olabildigince az
D ≥0150 mm
E min.1 m
1 Borirdirseklduvargeci min. 5^
2 Somine - ic kisim min. 20x20 cm
3 Patlamaya karsi koruma kapakli
temizleme deligi
4 dis duvar
5 H sekilli cekisi giclendirilmis
12. Fonksiyonlar ve kullanim
Cihaz yalnizca, cihazin kullanimi icin gorevlendirilen kisiler tarafindan kullanlabilir.
Yagl isticinin acilmasi
Yagl Istici iki sekilde kullanilabir:
- Manuel Calisma
Cihaz manuel modda calisabilir.
- Seçim duğmesini " (havalandirma) konumuna getirerek cihazı acın.
Fan motoru calistnir, bu sirada atesleyici kapali kalir.
2. Otomatik calisma
Yagli istici, yalnizca bir kumanda duzeneigi (istege bagli) baglandigi zaman otomatik olarak calisabilir, orneigin bir termostat. Termostat, termostat prizine takilir.
- Termostati baglayabilmek icin birlikte verilen termostat prizini monte edin. Bunun icin elektrik besleme kablosunu termostat prizinin 2 ve 3 numarali baglanti kiskaclarina sabitleyin.
Daha once baglanti kiskaclarini birbirine baglarken cikaranlan iletken tel cihazin termostatsiz calismasi gerekiyorsa yaniden takilir. - Seçim dügmesini " 12 + 1 " (sitma, termostatl calisma) konumuna getirerek cihazi acin.
Fan motoru ile atesleyici motoru calistirilr ve birkac saniye sonra yanma baslar.
Baslatma dongusu bittikten sonra elektronik kumanda unitesindeki Reset (sifrlama) tusunun uzerindeki kirmizi gõsterge yanip sonecektr.
- Değistirme düzmesini Dennis Güç tuketimine (I S) vya yüksek Güç tuketimine (I I S) getirerek istmaGPCünu segin (bakiniz resim).
IIS
IS
Yagi isticinin kapatilmasi
- Seçim dügmesini "0" konumuna getirerek cihazı kapatı.
- Termostati kullanyorsaniz, cihazi kumanda duzenegindeki ayarlar uzerinden kapatin (orn. termostati daha dusuk bir sicakiga ayarlayin).
Alev soner ve atesleyiciyi sogutmak icin ventilator 90 sanye calismaya devam eder.
Asiri isnma nedeniyle cihazda hasar risik!
Hicbir zaman cihazi fisini cekerek kapatmayin. Bu, cihazin isinmasina yol acabilir.
Cihazi uygun bir sekilde kapatin. Fisi fan motoru tamamen durdukstan sonra cekin.
- Otomatik soğutma sona erene kadak bekleyin.
Fisini cekerek cihazin yeniden calismasini onleyin.
Kesintiden sonra yeniden calistirma
Ilk defa isletmeye alindiktan veya istici yag devresi tumuyle bosaltildik tan sonra istici yagin enjektore akisi yetersiz olabilir. Alev kontrl cihazi buna tepki verir ve cihaz bloke olur.
Yakl.1 dk.bekleyin.
Yakl. 5 saniye sureyle Reset tuşuna basin.
Cihazlacn.
Eger cihaz hala calismiyorsa:
Tankta istici yag olup olmadigindan emin olun.
- Reset (sifirlama) tusuna basin.
Anzanin nedenini bebirlemek icin:
"Guvenlik onlemleri"ve"Sorum giderme"bolumene bakin
Güvenlik duzenekleri
Yagl istici, fotosel ve guvenlik termostati ile calisan elektronik bir alev ve yuksek sicutk kumandasi ile donanmistir.
Aniza olusmasi halinde, elektronik kumanda unitesi calisma, beklemve guvenlik acisindan cihazin kapanma surelerini kontrl eder. Kumanda unitesinde bir Reset (Sifrlama) dugmesi bulunur, bu dugmenin rengi (gosterige isigi) calisma moduna gore degisir:
- Isitma gerekliliklerine gore cihaz duraklama veya bekleme modundaysa kapaldir
Cihaz normal calisiyyorken yesil yanar
Cihaz guvenlik nedeniyle kapatildiginda kirmizi yanar - siddetli sebeke dalgalanmalar neticesinde calisma kosildiginde turuncu renkli yanip sönen gõsterge (T < 175 V veya T > 265 V); gerilimin 190 V ve 250 Varasinda stabilize edilmesi durumunda isletme otomatik olarak tekar naslatilir
Cihaz güvenlik nedeniyle kapatilirsa:
- Yeniden calistirmak icin 3 saniye boyunca Reset (sifirlama) tusuna basin.
Patlama nedeniyle yaralanma tehlikesi!
Yanmami sItma yagi, yanma haznesinde brikebilir ve bir sonraki calistirma sirasinda alev alabilir.
En fazla art arda iki defa yeniden baslatmayi deneyin.
Güvenlik nedeniyle kapatma devam ediyorsa:
- Yagli isticiyi yeniden calistirmadan once anzanin nedenini belirleyin (bkz. Bolum "Sorun Giderme") ve giderin.
- En az 5 saniye sureyle Reset (sifirlama) tusuna basin.
Kendi Kendini tanilama programi baslayacaktir. Program tamamlandiktan sonra Reset (sifirlama) dugmesi (kendi Kendini tanilama gostergesi) anzanin nedenine bagliormalak ssekilde yanacaktir:
- Baslatma sirasinda yanlis bir alev algilanirsa turuncu isik yanip söner
- Baslatma sirasinda eksik alev algilanirsa kirmizi isik yanip söner
- Baslatma sirasinda eksik alev algilanirsa kirmizi / yesil isik yanip söner
- Elektronik kumanda unitesinde dahili bir anza olmasi halinde turuncu isik surekli yanar
Anzanin nedenini belirlemek icin:
bkz. Bolum "Sorun Giderme"
13. Nakliye
- "Fonksiyon ve Kullanim" böllumunde aciklandigi sekilde cihazı kapatın.
Cihazin tamamen sogumasini bekleyin.
Cihazi tasimadan veya yerini degistirmeden once tank cikisinni siki bir sekilde kapatilmis olmasina dikkat edin.
Cevreyi kiritme tehlikesi!
Nakliye veya kullanim sirasinda cihazdan isitma yagi si-zabilir. iceri hava girebilmesi ve calisma sirasinda tankin bosaltulibmesi icin tank baglanti noktasindaki doldurma tapasi sizdirmaz ozellikli degildir.
Cihazi naklederken veya yerini degistirirken tank baglan-tisin sikica kapatilmis olduguna dikkat edin.
14. Servis ve bakim
Cihazi sorunsuz bir sekilde kullanmak icin yanma haznesini, atesleyiciyi ve fani duzenli olarak temizleyin.
- "Fonksyon ve Kullanim" böllumunde açıklandı sekilde cihazı kapatın.
Cihazin tamamen sogumasini bekleyin.
Her 50 saatte bir temizlik
Isitci yag filtresini cikarn. Filtre unitesini cikann ve temiz istma yaqi ile temizleyin.
- Üst kapağiçkarn, ic kismi ve fan kanatlari nir temizlik bezi ile temizleyin, parçalar cok kirliyse tel dirça kullanabilirsiniz.
Tum kabolarin ve yuksek voltaj sokitinin durumunu kontrol edin.
- Atesleyiciyi cikarin ve parcalarini tel firca ile temizleyin.

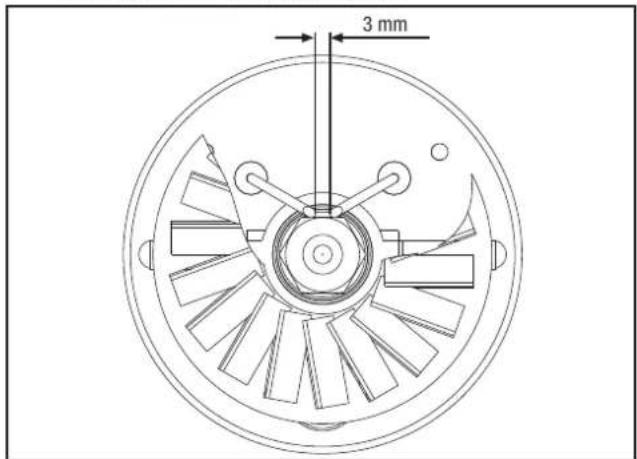

- Elektrotlan temizleyin. Elektrotlararasindaki mesafeyi kontrol edin ve gerekirse ayarlayin (bkz. Sekil).
- Yanma haznesinin temizligini yetkili service birakin.
Bilesenleri ters sirayla monte edin.
Yagi isitucinn temizlenmesi.
Cihazin disini nemi bir bezle silin. Cilai ve plastik yüzeyleri ovarak temizlemeyin. Cüzuci madde iceren temizleyici kullanmayin.
15. Imha
Isitici yag, yagli isticinin tankindan bosaltimai ve ayri bir yerde toplanmaldir.
Yagi isitci
Elektronik cihazlar ev coplerine atilmamaldir, Avrupa Birliginin 2002/96/ AB AVRUPA PARLAMENTOSU 27 Ocak 2003 yonetmelikleri uyarinca elektronik ve elektrikli eskimos cihazlar icin uygun sekilde atiga cikartilmaldirlar. Kalici olarak hizmet di aldiktan sonra luften cihaziGPCeri l yasal hukumlere gore atiga cikartin.
Isitici yag
Yanici maddeler bolgenizdeki kurllara gore imha edilmelidir.
Ambalaj
Yagli isticcinin ambalaji karton/kaigit ve plastikten olusmaktadir. Atiga ciktma bolgedeki kanunlara gore onerilen hazneye veya geri donusume yonlendirilecektir.
16. Servis ve onarim
Olusan bir teknik problemin czumiu icin musteri hizmetlerimize basvurmadan once, ortaya cikan hatay Bolum "Hata arama"daki notlarin yardmyla czmeye calisin.
Yagl isticinnil calismasyla ilgili ek sorulariniz varsa veya hasar durumu ya da garanti ile ilgili daha fazla bilgi almak isterseniz luften bize ulasin.
Basyurulariniz icin:
Trotec GmbH Co KG
Grebbener StraBe 7
D-52525 Heinsberg
Tel.: 49 (0) 2452 / 962 - 400
Faks: 49 (0) 2452 / 962 - 200
E-Posta: info@trotec.de
www.trotec.de
17. Sorun giderme
Uygunsuz onarilmardan dolayi hayati tehlike\ yaşayabilirsiniz!
Hicbir zaman cihazda degisiklik veya onarim yapmayi denemeyin. Yetkisz degisiklikler ciddi saglik sorunlarna ve olume yol acabilir. Onanmlan tertifikali teknik personelin yapmasini saglayin.
| Sorun | Reset (Sifirdama) Düğmesi | Neden | Sorun Giderme | |
| Güç gõstergesi | Kendi Kendini tanilama güster-gesi | |||
| Fanlar calismiyor ve alev almyor | Kapali | - | Kumanda üntesi hatalı ayarlanm萜r | - Kumanda üntesinin.Doğru ayarlanı ayarlanmadi-gıni kontrl edin (Örneğın, termostatta girilen sı-cakkışdeğerin oda sicagoğindan)yüksek olması gerekir). |
| Kumanda üntesi anzaldir | - Kumanda üntesi yetkili servis tarafindan değis-tirilmelirid. | |||
| Fan calismiyor veya bas-latildiktan onra ya da calisirken duruyor | Turuncu Güster-ge yanıp söner | - | Elektrik beslemesi yoktur | - Elektrik sistemi kontrl edin (230 V - 1~ - 50 Hz).- Seçim düzmesinin calismanlçn ve konu-munu kontrl edin.- Sigortarlın-SAğlam olduğunu kontrl edin. |
| Voltaj < 175 V | - Besleme voltajni kontrl edin. Voltaj 190 V'un üzerine;cıktaşinda cihaz otomatik olarak yaniden calismaya高峰论坛. | |||
| Voltaj > 265 V | - Beslme voltajni kontrl edin. Voltaj 250 V'un al-tina indigiinde cihaz otomatik olarak yaniden calismaya高峰论坛. | |||
| Fan baslaltürken veya calisirken kapanyor | Kirmizı,isik sürekli yanar | Turuncu Güster-ge yanıp söner | Transformatör ateslenme-den once alev bulunmak-tadir | - Müsseni hizmetlerinden cihazi ve yanma haznesin-deki istici)yüz kalıtlarini temizlemelerini isteyin. |
| Fotosel anzaldir | - Fotsel yetkili servis tarafindan değistirilmelirid. | |||
| Kirmizı,isik veya kirmizi/yesil isik yanıp söner | Motor bobini kırkış veya yanışir | - Motor yetkili servis tarafindan değistirilmelirid. | ||
| Motor rulmani bloke ol-mushtar | - Motor rulmani yetkili servis tarafindan değistirilmelirid. | |||
| Motor kondansatürün yan-mştr | - Motor kondansatürün yetkili servis tarafindan de-gistirilmelirid. | |||
| Ateşleme yoktur | - Ateşleme kablosu ile elektron ve transformatörarasindaki BAglantyi kontrl edin.- Elektronlari n konumunu ve mesafeeleri kontrl edin.- Elektronlari temizligini kontrl edin.- Transformatör yetkili servis tarafindan değistirilmelirid. | |||
| Alev kontrl unitesi ariza-ldir | - Alev kontrl unitesi yetkili servis tarafindan değistirilmelirid. | |||
| Fotosel anzaldir | - Fotsel yetkili servis tarafindan temizlenmeli ve değistirilmelirid. | |||
| Ateşleyicide isitici yag akı-sı yoktur veya yetersizdir | Aşgünlik konularda,müsseni hizmetlerinden yardin-alin:- Pompia ile motorarasindaki BAglantinn sağlamı-lgınn kontrl edilmesi.- Isitici yagdevresi sistemine hava girqp gircidi-gınin,tesisatllnnve filtreyalımlarinnkontrol edilmesi.- Enjektörün temizlenmesi veya değistirilmizesi. | |||
| Sorun | Reset (Sifrlama) Düğmesi | Neden | Sorun Giderme | |
| Güç gõstergesi | Kendi Kendinitanilama gõster-gesi | |||
| Manyetak valf anzaldir | Aşaqidaki konulardaminteri hizmetlerinden yacdın alın:- - elektrik böglantilarinin kontrol edilmesi. - Güvenlik termostatliln kontrl edilmesi. - manyetak valfin temizlenmesi vyağdegistirilmesi. | |||
| Turuncu ilek sūrekli yanar | Elektronik kumanda üntesinde dahili bir anza vase dir | Aşaqidaki konulardaminteri hizmetlerinden yacdın alın: - kumanda üntesini sifirlayın; en az iki defa de-nenmelidir. Ariza devam ederse kumanda üntesi degistirilmelidir. | ||
| Fan calişyor ve aleven-düzinde duman Çıkylor | Yeşil ilek surekli yanar | - | Yetersiz yanma havasi gi-rigi | - Hava,girisi ve;cıkıslarinin,onundeki:tüm engellerivi ve tikanliliklari kaldirn. - Hava ayan halkarı yetkili servis tarafindan ko-numlendirilmaldir. - Atesleyicinin,tasıciplakasi yetkili servis tarafindan temizlenmelidir. |
| Yanma havasi,girişiçokfazladir | - Hava ayan halkarı yetkili servis tarafindan ko-numlendirilmaldir. | |||
| Kullanlmiş,isitmayağ)iysuyu kirtelmişir | - Kullanlmiş,isitmayağini temiz,isitmayağilede-ğistiririn. - Isitci,yağfiltresini temizleyin. | |||
| Isitci,yağdevresine havagirm:işir | - Tesisatin ve,isitci,yağfiltrelerininyalirimini yetkili servisi kontrolettirin. | |||
| Atesleyicide,yersiz,isitci,yağmiktari vase dir | Aşaqidaki konulardaminteri hizmetlerinden yacdın alın: - pompa basınçdeğlererinkontrolü. - Enjektörüntemizlenmesi vyağdegistirilmesi. | |||
| Atesleyicide,cokfazla,isitci,yağvardir | Aşaqidaki konulardaminteri hizmetlerinden yacdın alın: - pompa basınçdeğlererinkontrolü. - enjektöründegistirilmesi. | |||
| Cihaz kapanymiyor | Yeşil ilek surekli yanar | - | Manyetak valfin,yalımli hataldir | - Manyetak valf yetkili servis tarafindan degistirilmelidir. |
18. Ek
Devre semasi
AP Kumanda unitesi
F0 Fotosel
TA Termostat baglantusi
CO Kondansatior
ST GÖSTERGEISIGI
MV Fan motoru
FU Sigorta
MB Atesleyici motoru
LI 1 Güvenlik termostatı
FUA sigortasi
LI 2 Termostat asin isinma korumasi, L1
RV Secim dugmesi
EV 1 Manyetik valf I' kademe
FA hava regulatori
EV 2 Manyetik valf II' kademe
IT atesleme transformatoru
LF Radyo paraziti filtresi
RF sicak litre (opsiyone)
DV Guc tuketimi degistirme duqmesi (yuksek-alcak)
TF sicak litre prizi
TD Transformation
Hava ayar bilezigin ayarlanmasi
| Model IDS 100 | |
| Parametreler | Degr |
| Ayar Hava ayarlama bileziği | A=1,5 |
