MANUAL DE USUARIO BI15 TROTEC

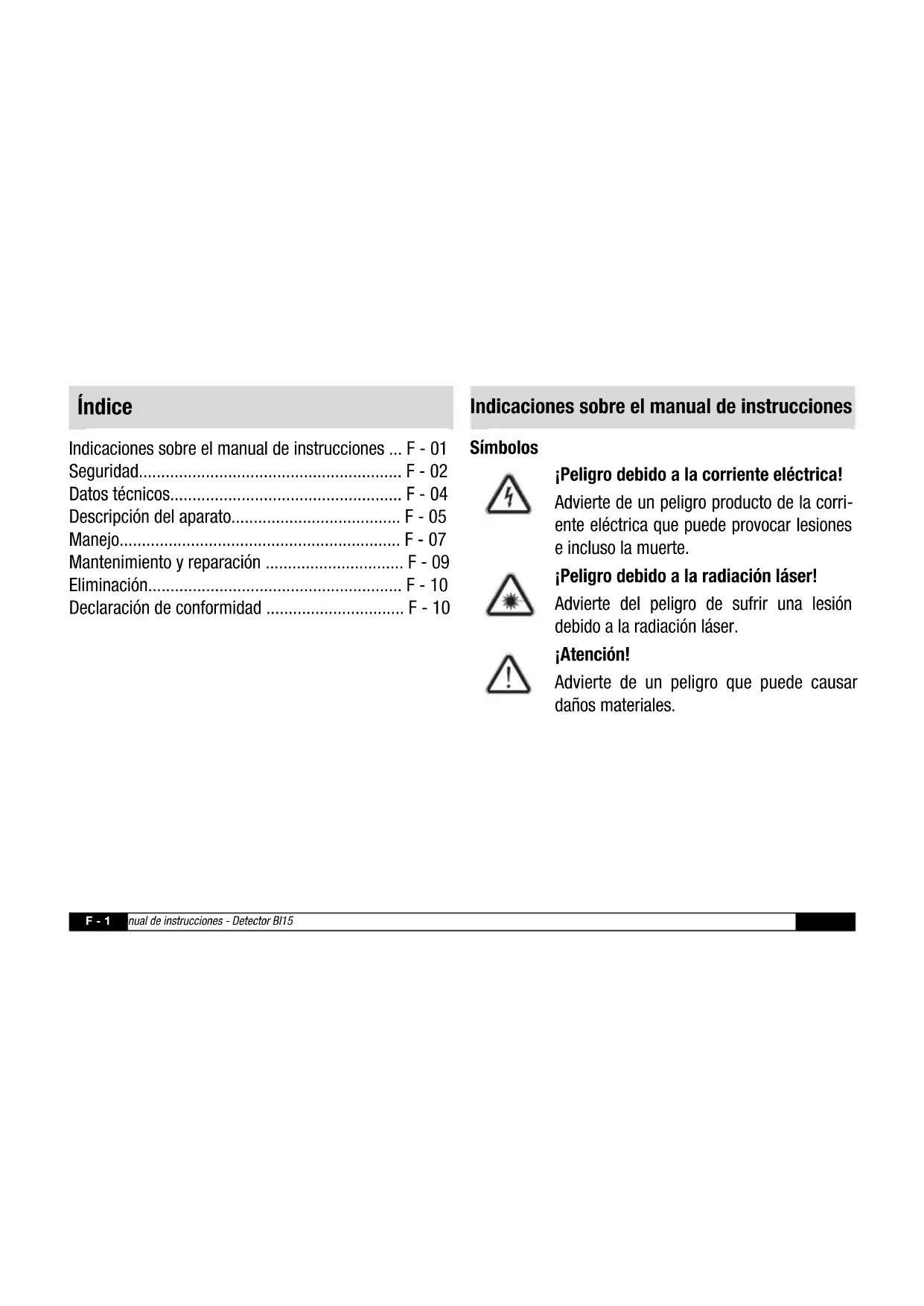

Indicaciones sobre el manual de instrucciones ... F - 01

Seguridad...... F - 02

Datos técnicos.... F - 04

Descripción del aparato.... F - 05

Manejo.... F - 07

Mantenimiento y reparación ...... F - 09

Eliminación..... F - 10

Declaración de conformidad ...... F - 10

Indicaciones sobre el manual de instrucciones

Símbolos

¡Peligro debido a la corriente eléctrica!

Advierte de un peligro producto de la corriente eléctrica que puede provocar lesiones e incluso la muerte.

¡Peligro debido a la radiación láser!

Advierte del peligro de sufrir una lesión debido a la radiación láser.

¡Atención!

Advierte de un peligro que puede causar daños materiales.

Aviso legal

Esta publicación sustituye a todas las versiones anteriores. Ninguna parte de esta publicación puede ser, en forma alguna, reproducida o procesada, copiada o difundida mediante el empleo de sistemas electrónicos sin nuestro consentimiento de Trotec por escrito. Reservado el derecho a introducir modificaciones técnicas. Todos los derechos reservados. Los nombres de los artículos son utilizados sin garantía de libre uso y siguiendo en lo esencial la grafía del fabricante. Los nombres de todas las mercancías son marcas registradas. Queda reservado el derecho a introducir modificaciones de diseño, en interés de una mejora constante del producto, así como modificaciones de forma y color. El material suministrado puede divergir respecto de las ilustraciones del producto. El presente documento se ha elaborado con el mayor cuidado. Trotec no se hace responsable de ningún posible error u omisión. © Trotec

Seguridad

Uso adecuado

El aparato está concebido para la detección de madera, metal y conductores de corriente alterna dentro de la gama indicada en los datos técnicos. Las personas que usen este aparato deben haber leído y comprendido el manual de instrucciones y en especial el capítulo "Seguridad".

Uso indebido

El aparato no puede ser usado en atmósferas potencialmente explosivas, ni en lugares mojados o con una alta humedad del aire.

Trotec no se hace responsable de daños resultantes de un uso indebido. En tales caso se pierde el derecho de garantía.

¡Atención!

• No use detergentes, limpiadores abrasivos ni diluyentes fuertes.
• ¡No exponga el aparato a la luz solar directa, a altas temperaturas o a la humedad! En caso contrario puede dañarse el aislamiento o el sistema electrónico del aparato.
• No use el aparato si el compartimento de la batería o la carcasa están abiertos.
• No deje el material de embalaje descuidado. Podría convertirse en un juguete peligroso para los niños.
• El aparato no es un juguete y no puede caer en manos de los niños.

¡Peligro debido a la radiación láser!

- No fije la vista en el rayo láser. No oriente el aparato hacia personas.

¡Peligro!

- Los cables y las conexiones pueden diferenciarse en cuanto a su estructura, apantallamiento y aislamiento y por tanto pueden influenciar la detección de la corriente alterna.

Cualificación del personal

Las personas que usen este aparato deben:

• ser conscientes de los peligros derivados del trabajo con piezas conductoras de la electricidad;
• tomar medidas con el fin de evitar el contacto directo con las piezas conductoras de la electricidad;
• haber leído y comprendido el manual de instrucciones y en especial el capítulo "Seguridad".

Datos técnicos

Modelo BI15

Peso 180 g

Dimensiones A x A x P 180 x 67 x 38 mm

Potencia del láser < 1 mW (630–670 nm)

Clase láser II

Precisión láser 12,7 mm para 6,1 m

Alcance máximo del láser hasta 6,1 m

Rotación del láser 180° en pasos de 45°

Temperatura de trabajo -7 °C (19,4 °F) hasta +49 °C (120,2 °F)

Temperatura de almacenamiento -29 °C (20,2 °F) hasta +66 °C (150,8 °F)

Humedad relativa del aire 33-55 %

Profundidad de detección máxima madera hasta 19 mm (3/4")

Profundidad de detección máxima metal y cables conductores

Alimentación eléctrica

hasta 38 mm (1 1/2")

batería de bloque de 9 V

Descripción del aparato

Descripción del funcionamiento

Con el detector BI15 se pueden localizar cables, vigas de madera o travesaños de metal en paredes o suelos hasta una profundidad de 19 mm. La posición exacta de las vigas y los travesaños puede ser determinada mediante la visualización de los bordes en la pantalla. El puntero láser orientable en 180° indica el curso de la viga. El equipo tiene dos niveles de burbuja integrados para la orientación exacta. Con las ruedas de ajuste se puede nivelar exactamente el aparato también sobre una superficie irregular.

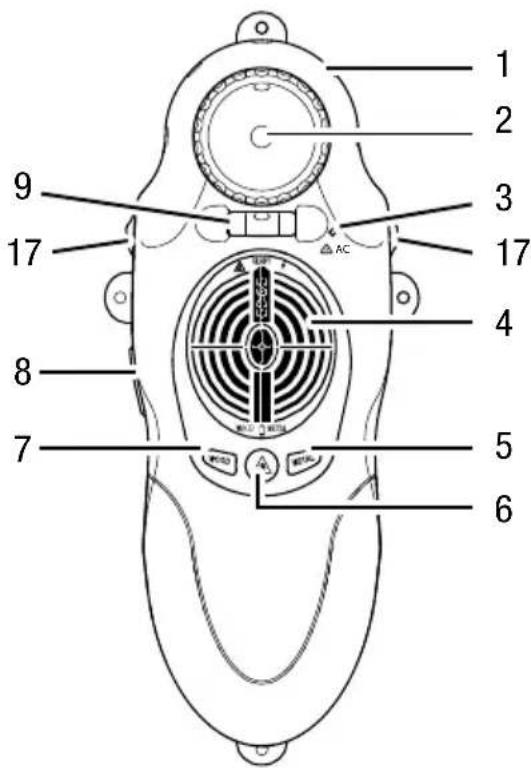

1. Puntero láser 2. Nivel de burbu-

ja esférico

1. LED

2. Display

(corriente alterna detectada)

1. Tecla "METAL" 6. Tecla "Laser"

2. Tecla "WOOD" 8. Tecla "On"

3. Nivel de burbuja 17. Ruedas de

ajuste

1 2 3 4 5 6 7 8 9 17 AC

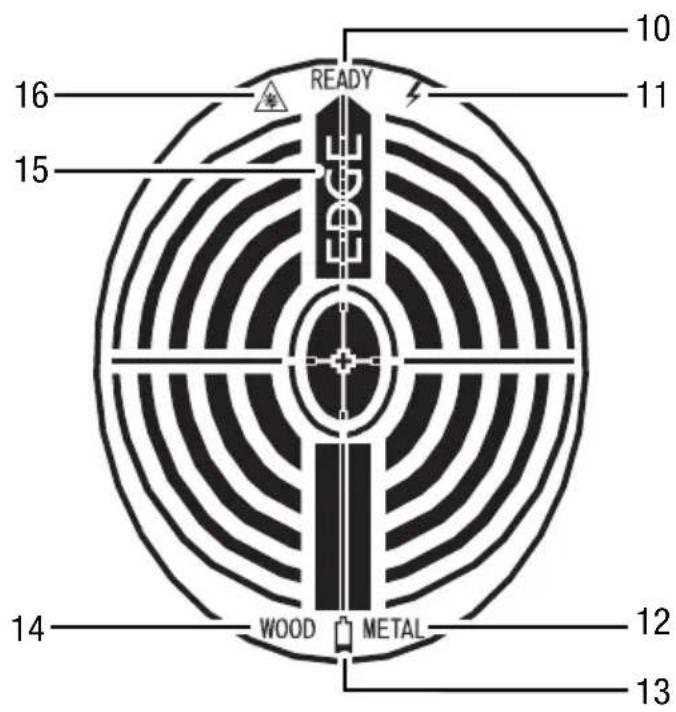

Pantalla 10. El equipo está listo.

READY EDGE WOOD METAL 10 11 16 15 14 12 13

1. Detección de corriente alterna
2. Detección de metal
3. Indicador de la batería
4. Detección de madera
5. Borde alcanzado
6. Puntero láser conectado

Manejo

Calibración

Para que la detección funcione primero hay que calibrar el aparato por la superficie a probar.

Materiales gruesos, así como paredes húmedas o recién pintadas pueden influenciar la medición.

1. Coloque el aparato por el lado a probar en un lugar por el que pase metal o madera.

2. Mantenga la tecla "On" (8) pulsada durante la calibración y la subsiguiente medición.

3. En pantalla aparecerán todos los símbolos durante un segundo.

4. El símbolo "WOOD" (14) o "METAL" (12) parpadea en dependencia del material que haya estado ajustado con anterioridad.
5. Después de 3 segundos suena una señal acústica y aparece el símbolo "READY" (10).
   La calibración habrá concluido.

Detección de madera

1. Pulse la tecla "WOOD" (7).

- En la pantalla aparecerá los símbolos "READY" (10) y "WOOD" (14).

1. Desplace el aparato en línea recta sobre la superficie.

- Al detectarse madera en la pantalla aparecen líneas. Cuando la distancia respecto a la madera disminuye las líneas se desplazan al centro de la pantalla (véase la figura en la página F - 6).

- SI se detecta un borde aparece el símbolo "EDGE" (15) y suena una señal acústica.

Detección de metal

1. Pulse la tecla "METAL" (5).

- En la pantalla aparecerá los símbolos "READY" (10) y "METAL" (12).

1. Desplace el aparato en línea recta sobre la superficie.

- Al detectarse metal en la pantalla aparecen líneas. Cuando la distancia respecto al metal disminuye las líneas se desplazan al centro de la pantalla (véase la figura en la página F - 6).

- SI se detecta un borde aparece el símbolo "EDGE" (15) y suena una señal acústica.

Detección de corriente alterna

La detección de corriente alterna siempre está conectada. Si se detecta una línea conductora de corriente alterna se enciende el LED (3) y suena una señal acústica.

Puntero láser

Pulse la tecla "Laser" (6) para conectar o desconectar el láser.

Gire el nivel de burbuja esférico (2) para girar el puntero láser en pasos de 45°.

Desconexión

El aparato se desconecta en el momento en que se suelte la tecla "On" (8).

Mantenimiento y reparación

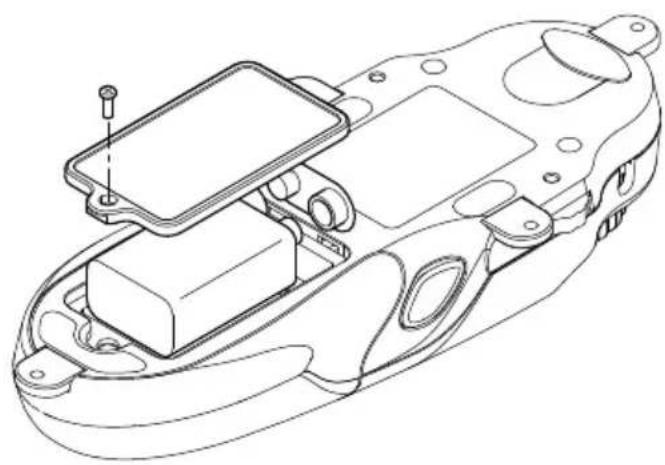

Cambio de las baterías

¡Atención!

Cerciórese de que la superficie del aparato esté seca y el aparato esté apagado.

Limpie el aparato con paño húmedo, suave y sin pelusas. Asegúrese de que no entre humedad al interior de la carcasa. No utilice sprays, detergentes que contengan alcohol o limpiadores abrasivos sino sólo agua clara para humedecer el paño.

Reparación

No realice modificaciones en el aparato ni recambie piezas. Para realizar una reparación o comprobación del equipo deberá dirigirse al fabricante.

Eliminación

Los aparatos electrónicos no pueden ser tirados en la basura doméstica sino que deben ser eliminados debidamente conforme a la Directiva 2002/96/CE DEL PARLA-MENTO EUROPEO Y DEL CONSEJO de 27 de enero de 2003 sobre residuos de aparatos eléctricos y electrónicos. Se ruega eliminar este aparato una vez concluida su vida útil conforme a las disposiciones legales vigentes.

Declaración de conformidad

en el sentido de la Directiva CE de baja tensión 2006/95/CE, Anexo III Sección B y de la Directiva CE 2004/108/CE sobre compatibilidad electromagnética. Por la presente declaramos que el detector BI15 ha sido desarrollado, proyectado y fabricado de conformidad con las Directivas CE indicadas.

Fabricante:

Trotec GmbH & Co. KG Teléfono:[phone]

Glebbener Straße 7 Fax: [phone]

D-52525 Heinsberg E-Mail: [e-mail]

Heinsberg, a 05.04.2012
