BRUGSANVISNING BI15 TROTEC

Anvisninger vedrørende betjeningsvejledningen.. J - 01

Sikkerhed.... J - 02

Beskrivelse af apparatet J - 05

Betjening.... J - 07

Anvisninger vedrørende betjeningsvejledningen

Symboler

Fare på grund af elektrisk strøm!

Henviser til en fare på grund af elektrisk strøm, der kan medføre alt fra personskader til død.

Fare på grund af laserstråling!

Henviser til en fare for personskade på grund af laserstråling.

Forsigtig!

Henviser til en fare, der kan medføre materielle skader.

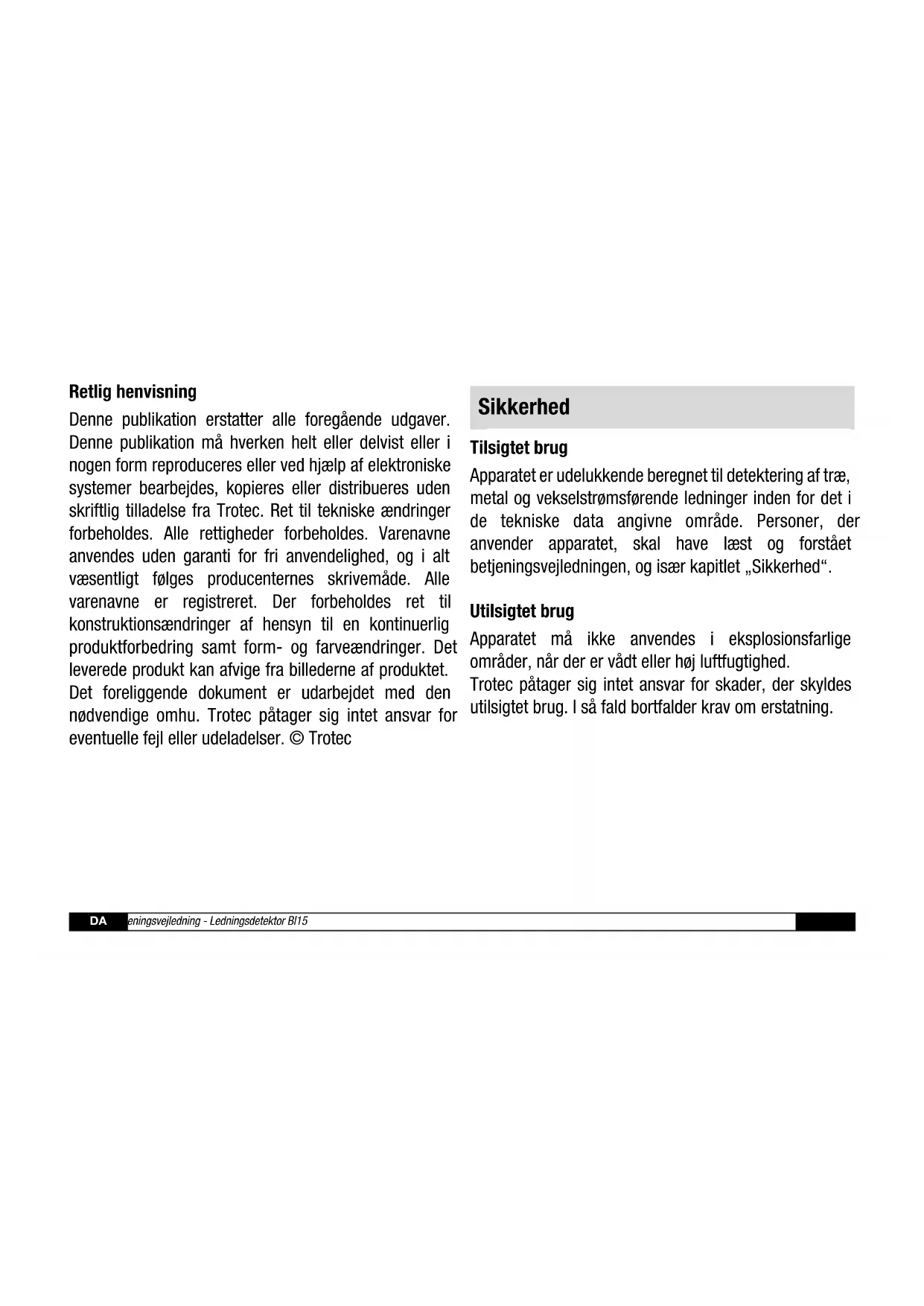

Retlig henvisning

Denne publikation erstatter alle foregående udgaver. Denne publikation må hverken helt eller delvist eller i nogen form produceres eller ved hjælp af elektroniske systemer bearbejdes, kopieres eller distribueres uden skriftlig tilladelse fra Trotec. Ret til tekniske ændringer forbeholdes. Alle rettigheder forbeholdes. Varenavne anvendes uden garanti for fri anvendelighed, og i alt væsentligt følges producenternes skrivemåde. Alle varenavne er registreret. Der forbeholdes ret til konstruktionsændringer af hensyn til en kontinuerlig produktforbedring samt form- og farveændringer. Det leverede produkt kan afvige fra billederne af produktet. Det foreliggende dokument er udarbejdet med den nødvendige omhu. Trotec påtager sig intet ansvar for eventuelle fejl eller udeladelser. © Trotec

Sikkerhed

Tilsigtet brug

Apparatet er udelukkende beregnet til detektering af træ, metal og vekselstrømsførende ledninger inden for det i de tekniske data angivne område. Personer, der anvender apparatet, skal have læst og forstået betjeningsvejledningen, og især kapitlet „Sikkerhed“.

Utilsigtet brug

Apparatet må ikke anvendes i eksplosionsfarlige områder, när der er vådt eller høj luftfugtighed.

Trotec påtager sig intet ansvar for skader, der skyldes utilsigtet brug. I så fald bortfalder krav om erstatning.

Forsigtig!

- Brug ikke kraftige rengøringsmidler, skure- eller opløsningsmidler til rengøring af apparatet!

- Udsæt ikke apparatet for direkte sollys, høje temperaturer eller fugt! I modsat fald kan apparatets isolering eller elektronik blive beskadiget.

- Brug ikke apparatet, hvis batterirummet eller kabinettet er åbent.

- Lad ikke emballagematerialet ligge og flyde. Det kan blive et farligt legetøj for børn.

- Apparatet er ikke legetøj og skal opbevares utilgængeliqt for børn!

Fare på grund af laserstråling!

- Kig ikke ind i laserstrålen. Ret ikke apparet mod mennesker.

Fare!

- Ledninger og tilslutninger kan være forskellige mht. konstruktion, afskærmning og isolation og kan derfor påvirke vekselstrømsregistreringen.

Personalets kvalifikationer

Personer, der anvender dette apparat, skal:

- kende de farer, som opstår under arbejde på strømførende dele.

- Træffe foranstaltninger til beskyttelse mod direkte berøring af de strømførende dele.

• have læst og forstået betjeningsvejledningen, især kapitlet Sikkerhed.

Tekniske data

Model BI15

Vægt 180 g

Mål H x B x D 180 x 67 x 38 mm

Lasereffekt < 1 mW (630–670 nm)

Laserklasse II

Laserpræcision 12,7 mm over 6,1 m

Laserens maksimale rækkevidde op til 6,1 m

Relativ luftfugtighed 33-55 %

Maksimal detektionsdybde for træ ned til 19 mm (3/4")

Maksimal detektionsdybde for metal

+ strømførende ledning

Strømforsyning

ned til 38 mm (1 1/2")

9 V-blokbatteri

Beskrivelse af apparatet

Funktionsbeskrivelse

Med ledningsdetektoren BI15 kan du lokalisere ledninger, træbjælker eller metalstivere til en dybde på 19 mm i vægge eller gulve. Den præcise position for bjælker og stivere kan findes ved hjælp af visningen af kanterne på displayet. Laserpointeren, der kan drejes 180°, viser det videre forløb af bjælken. For at opnå en præcis nivellering er der integreret to vaterpas i apparatet. Ved hjælp af stillehjulene kan apparatet også positioneres nøjagtigt på et ujævnt underlag.

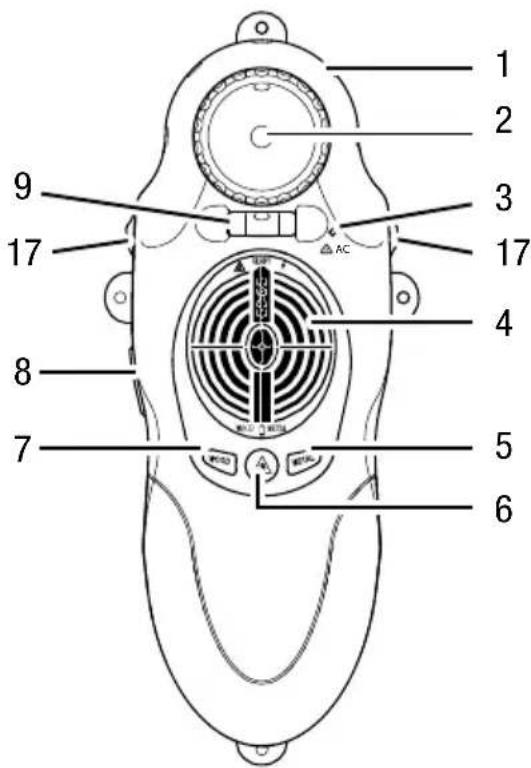

1. Laserponter 2. Dåselibelle
2. LED 4. Display
   (vekselspænding detekteret)
3. Taste „METAL“ 6. Taste „Laser“
4. Taste „WOOD“ 8. Taste „On“
5. Libelle 17. Stillehjul

1 2 3 4 5 6 7 8 9 17 AC

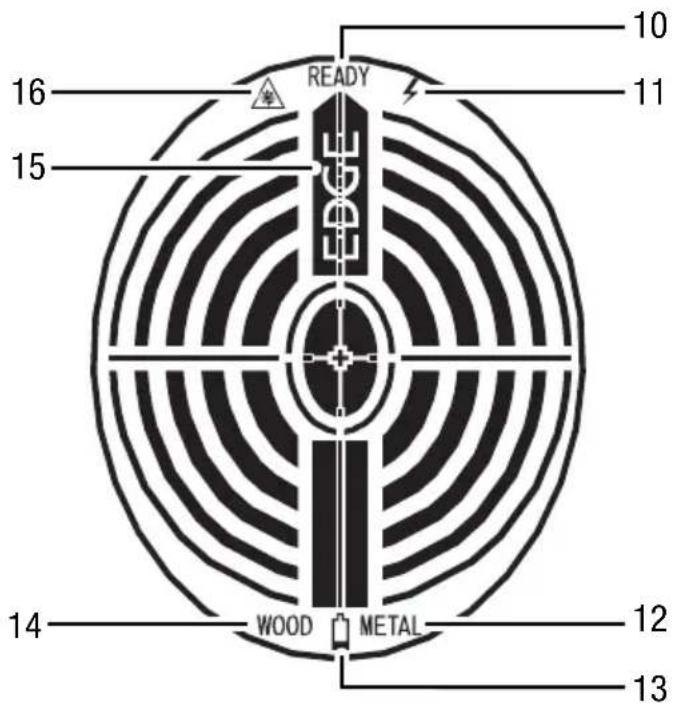

Display 10. Apparatet er klar til brug

16 15 READY EDGE 10 11 14 WOOD METAL 12 13

1. Detektering af vekselstrøm
2. Detektering af metal
3. Batterivisning
4. Detektering af træ
5. Kant näet
6. Laserpointer tændt

Betjening

Kalibrering

For at detekteringen kan fungere, skal apparatet først kalibreres på den flade, der skal kontrolleres.

Tæt materiale samt fugtige eller nymalede vægge kan påvirke kalibreringen.

1. Placér apparatet på et sted på den væg, der skal kontrolleres, hvor der ikke løber metal eller træ.
2. Hold tasten „On“ (8) trykket ned under kalibreringen og den efterfølgende måling.

– På displayet vises alle symboler i et sekund.
- Symbolet „WOOD“ (14) eller „METAL“ (12) blinker, afhængig af, hvilket materiale der tidligere er indstillet.
- Efter 3 sekunder lyder der en bip-tone, og symbolet „READY“ (10) vises.

Kalibreringen er afsluttet.

Detektering af træ

- På displayet vises symbolerne „READY“ (10) og „WOOD“ (14).

1. Bevæg apparatet i en lige linje hen over overfladen.

– Hvis der findes træ, vises linjer på displayet. Med lille afstand til træet vandrer linjerne ind til midten af displayet (se illustrationen på side J - 6).
- Hvis der detekteres en kant, vises symbolet „EDGE“ (15) og der lyder en bip-tone.

Detektering af metal

- På displayet vises symbolerne „READY“ (10) og „METAL“ (12).

1. Bevæg apparatet i en lige linje hen over overfladen.

2. Hvis der findes metal, vises linjer på displayet. Med lille afstand til træet vandrer linjerne ind til midten af displayet (se illustrationen på side J - 6).

3. Hvis der detekteres en kant, vises symbolet „EDGE“ (15) og der lyder en bip-tone.

Detektering af vekselstrøm

Detekteringen af vekselstrøm er altid tændt. Detekteres der en vekselstrømsførende ledning, lyser LED'en (3), og der lyder en bip-tone.

Laserponter

Tryk på tasten „Laser“ (5) for at tænde/slukke laseren. Drej på dåselibellen (2) for at dreje laserpointeren i trin å 45°.

Slukke

Apparatet slukkes, så snart du slipper tasten „On“ (8).

Rengør apparatet med en blød, let fugtig, fnugfri klud. Sørg for, at der ikke kommer fugt ind i huset. Brug ikke sprays, opløsningsmidler, alkoholholdige rengøringsmidler eller skuremidler, men kun rent vand til at fugte kluden.

Reparation

Foretag ikke ændringer på apparatet, og monter ikke reservedele. Henvend dig til producenten i forbindelse med reparation eller kontrol af apparatet.

Bortskaffelse

Elektroniske apparater hører ikke til i husholdningsaffaldet, men skal i EU – i henhold til EUROPA-PARLAMENTETS OG RÅDETS DIREKTIV 2002/96/EF af 27. januar 2003 om affald af elektrisk og elektronisk udstyr – bortskaffes på en faglig korrekt måde. Bortskaf dette apparat i henhold til bestemmelserne i den gældende lovgivning, når det ikke skal bruges længere.

i henhold til EF-lavspændingsdirektivet 2006/95/EF, bilag III, afsnit B, og EF-direktivet 2004/108/EF om elektromagnetisk kompatibilitet. Hermed erklærer vi, at måleapparatet BI15 er udviklet, konstrueret og fremstillet i overensstemmelse med de nævnte EF-direktiver.

Producent:

Trotec GmbH & Co. KG Telefon: [phone]

Glebbener Straße 7 Fax: [phone]

D-52525 Heinsberg E-mail: [e-mail]

Heinsberg, den 05.04.2012
