BL30 - Digitalt termometer TROTEC - Gratis brugsanvisning og manual

Produkttype	Temperatur - og fugtdata logger
Mærke	Trotec
Model	BL30
Strømforsyning	1 batteri af almindelig type (f.eks. CR2032) eller USB (direkte strømforsyning)
Batterilevetid	Mindst 3 måneder
Grænseflade	USB til dataoverførsel til PC
Hukommelse	32 700 måleværdier
Målecyklus	Fra 1 sekund til 24 timer, kan konfigureres
Temperaturområde	-40 til +70 °C (-40 til +158 °F)
Temperaturnøjagtighed	± 1,0 °C fra -10 til +40 °C ; ± 2,0 °C ellers
Fugtområde	0 til 100 % RH
Fugtnøjagtighed	± 3,0 % RH fra 40 til 60 % RH ; ± 3,5 % RH fra 20 til 40 % og 60 til 80 % ; ± 5,0 % RH ellers
Opløsning	0,1 % RH, 0,1 °C
Display	LCD-skærm med temperatur, fugtighed, MAX/MIN-værdier, dato og klokkeslæt
Hovedfunktioner	Kontinuerlig optagelse, LED-alarm (overskridelse af grænser), grafisk analysesoftware
Kompatibel software	Windows 2000/XP/Vista/7
Vedligeholdelse og rengøring	Rengør med en tør klud; opbevar altid lodret for at undgå kondens
Sikkerhed	Må ikke smides ud med husholdningsaffald; overhold WEEE-direktivet
Reservedele og reparerbarhed	Ingen specificerede reservedele; kontakt kundeservice ved fejl
Generelle oplysninger	Designet til langtidsovervågning af temperatur og omgivende fugtighed

Ofte stillede spørgsmål - BL30 TROTEC

Hvordan installerer jeg softwaren, der følger med BL30?

Indsæt CD'en i drevet, installationsmenuen vises automatisk. Følg instruktionerne. Tilslut loggeren via USB for at installere driveren. Softwaren fungerer under Windows 2000/XP/Vista/7.

Hvad gør jeg, hvis displayet viser '-LO-'?

Denne meddelelse indikerer, at temperatur-/fugtsensoren ikke er korrekt tilsluttet. Åbn bagsiden af enheden, og kontroller sensorforbindelsen. Hvis den er korrekt tilsluttet, forsvinder meddelelsen. Ellers kontakt Trotec kundeservice.

Hvordan konfigurerer jeg temperatur- og fugtalarmer?

Brug PC-softwaren. Klik på konfigurationsikonet. I feltet 'Alarm Setup' angiv høje (HIGH) og lave (LOW) værdier for temperatur og fugtighed. Du kan også vælge enhed (°C/°F) og deaktivere LED'er.

Hvad er hukommelseskapaciteten, og hvad sker der, når den er fuld?

Enheden kan gemme op til 32.700 værdier. Når hukommelsen er fuld, viser displayet 'FULL'. Afhængigt af konfigurationen overskriver nye data de gamle (cirkulær tilstand), eller optagelsen stopper. Du kan vælge denne adfærd i softwaren.

Hvordan overfører jeg data til en PC?

Tilslut loggeren til PC'en via USB-kablet. Åbn softwaren, klik på download-ikonet. I vinduet der vises, klik på 'Download'. Dataene kopieres og vises som graf eller liste.

Hvilket batteri skal jeg bruge, og hvordan skifter jeg det?

Brug et almindeligt batteri (f.eks. CR2032) af god kvalitet. Åbn batterirummet (normalt bagpå), udskift det brugte batteri med korrekt polaritet. Batterilevetiden er mindst 3 måneder.

Kan jeg bruge enheden direkte tilsluttet USB uden batteri?

Ja, loggeren kan forsynes direkte fra USB-porten. I så fald er batteriet ikke nødvendigt, og dets levetid bevares.

Hvordan nulstiller jeg enheden til en ny måling?

Efter dataoverførsel skal du bruge softwaren til at udføre en 'Re-Set' (eller 'Reset') funktion. Dette sletter gamle data og forbereder enheden til ny optagelse. Du kan også konfigurere automatisk eller manuel start.

Hvad kan forårsage unøjagtige målinger?

En pludselig ændring i temperatur eller fugtighed kan forårsage kondens på sensorerne, hvilket forvrænger målingerne. Lad enheden akklimatisere sig i 15-30 minutter. Kontroller også, at sensoren er korrekt tilsluttet, og at enheden opbevares lodret.

Hvordan fortolker jeg LED'erne (rød og gul)?

Den røde LED blinker en gang i minuttet, hvis temperaturgrænserne overskrides (høj eller lav). Den gule LED indikerer overskridelse af fugtgrænser. Du kan konfigurere blinkfrekvensen (10, 20 eller 30 sekunder) eller helt deaktivere LED'erne for at spare batteri.

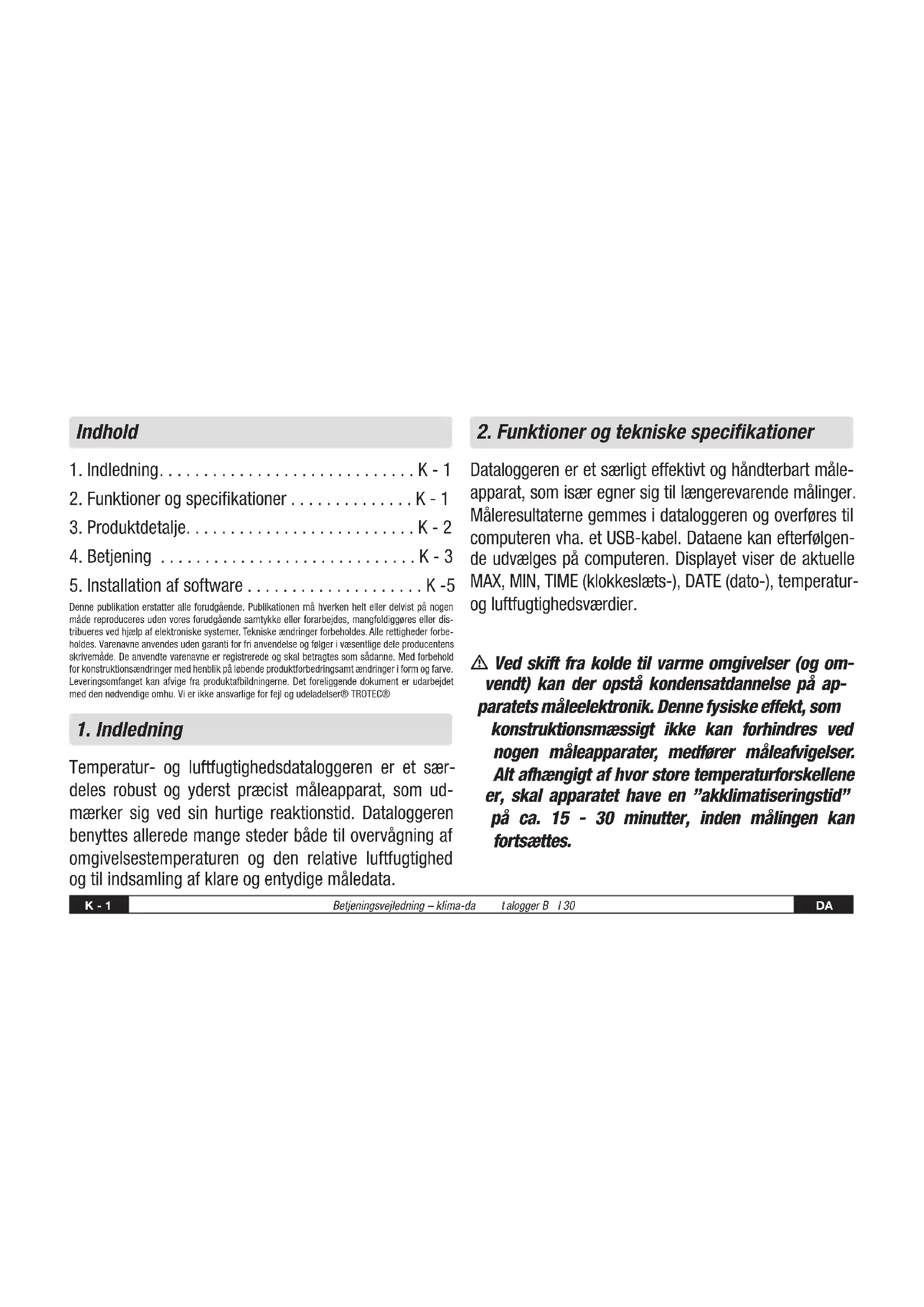

BRUGSANVISNING BL30 TROTEC

1. Indledning....K - 1
2. Funktioner og specifikationer ....K - 1
3. Produktdetalje. K - 2
4. Betjening K-3
5. Installation af software ..... K -5

Denne publikation erstatter alle forudgående. Publikationen må hverken helt eller delvist på nogen måde reproduceres uden vores forudgående samtykke eller forarbejdes, mangfoldiggøres eller distribueres ved hjælp af elektroniske systemer. Tekniske ændringer forbeholdes. Alle rettigheder forbeholdes. Varenavne anvendes uden garanti for fri anvendelse og følger i væsentlige dele producentens skrivemåde. De anvendte varenavne er registrerede og skal betragtes som sådanne. Med forbehold for konstruktionsændringer med henblik på løbende produktforbedringsamt ændringer i form og farve. Leveringsomfanget kan afvige fra produktafbildningerne. Det foreliggende dokument er udarbejdet med den nødvendige omhu. Vi er ikke ansvarlige for fejl og udeladelser® TROTEC®

1. Indledning

Temperatur- og luftfugtighedsdataloggeren er et særdeles robust og yderst præcist måleapparat, som udmærker sig ved sin hurtige reaktionstid. Dataloggeren benyttes allerede mange steder både til overvågning af omgivelsestemperaturen og den relative luftfugtighed og til indsamling af klare og entydige måledata.

2. Funktioner og tekniske specifikationer

Dataloggeren er et særligt effektivt og håndterbart måleapparat, som især egner sig til længerevarende målinger. Måleresultaterne gemmes i dataloggeren og overføres til computeren vha. et USB-kabel. Dataene kan efterfølgen-de udvælges på computeren. Displayet viser de aktuelle MAX, MIN, TIME (klokkeslæts-), DATE (dato-), temperatur- og luftfugtighedsværdier.

⚠ Ved skift fra kolde til varme omgivelser (og omvendt) kan der opstå kondensatdannelse på apparatets måleelektronik. Denne fysiske effekt, som konstruktionsmæssigt ikke kan forhindres ved nogen måleapparater, medfører måleafvigelser. Alt afhængigt af hvor store temperaturforskellene er, skal apparatet have en "akklimatiseringstid" på ca. 15 - 30 minutter, inden målingen kan fortsættes.

⚠ Sørg for, at dataloggeren altid placeres/lagres lodret. Dette gælder også efter målinger, som er foretaget ved lave temperaturer eller i omgivelser med høj luftfugtighed. Dette skal forhindre, at evt. opstået kondensvand samler sig i apparatet og i stedet kan sive ud af den nedre del af apparatet. Vent, til eventuel fugtighed, som kan opstå ved en fysisk proces inde i apparatet, er helt fordampet, før de indsamlede data udvælges til analyse. For at skåne batterierne kan dataloggeren også sluttes direkte til computeren via USB. Med denne for bindelse trækkes energien direkte fra computeren.

3. Produktdetaljer

1. Hukommelse til 32.700 måledata
2. Stort, letaflæseligt LCD-display
3. Valgfri målecyklus fra 1 sek. til 24 timer

4. USB-interface til dataoverførsel til computer

5. Alarm ved over-/underskridelse af brugerdefinerede grænseværdier

6. Inklusive analysesoftware til grafisk fremstilling af måledata.

Luftfugtighed	Måleområde	0 til 100%
	Nøjagtighed(0 til 20 og 80 til 100%)	± 5,0%
	Nøjagtighed(20 til 40 og 60 til 80%)	± 3,5%
	Nøjagtighed(40 til 60%)	± 3,0 %
Temperatur Måleområde 40 til 70 °C
	(-40 til 158 °F)
Nøjagtighed(-40 til -10 og +40 til +70 °C)	± 2,0°C
Temperatur Måleområde	-40 til 70 °C(-40 til 158 °F)
Nøjagtighed(-10 til +40 °C)	± 1,0°C
Temperatur Måleområde 0 ila 100%
Nøjagtighed(-10 til +14 og +104 til +158 °F)	± 3,6°F
Nøjagtighed(+14 til +104 °F)	± 1,8°F

Opløsning: 0,1% RH, 0,1°C

Hukommelse: 32700 måleværdier

Målecyklus: 1 sekund til 24 timer

Analysesoftware:....2000/XP/Vista

4. Betjening

1. Batterisymbolet ☐ viser batteriets ladekapacitet. Når batteriet er tomt, vises "tomt batteri"-symbolet. Isæt et nyt batteri. Levetid for gængse batterier er mindst 3 måneder. Anvend udelukkende batterier af

samme type og høje kva litet, da det ellers ikke kan garanteres, at apparatet fungerer ordentligt. Vi hæfter ikke for skader forårsa get af brug af forkerte bat

terier eller batterier af dårlig kvalitet.

1. Time viser det aktuelle klokkeslæt
2. Date viser den aktuelle dato
3. Visningen for klokkeslæt og dato skifter automatisk hvert 10. sekund
4. MAX: Viser den højst målte værdi med dertilhørende dato og klokkeslæt.
5. MIN: Viser den lavest målte værdi med dertilhørende dato og klokkeslæt.
6. REC: Denne melding vises, mens der måles
7. FULL: Denne melding vises, när datahukommelsen er fuld. Der kan ikke gemmes yderligere data.
8. %RH: Den målte luftfugtighed (RH) vises som procentsats.
9. °C: Temperatur i celsius
10. °F: Temperatur i fahrenheit

11. Tryk på MAX/MIN-tasten for at vise de gemte maksimal- og minimalværdier, mens der optages. Hvis der ikke trykkes på yderligere taster, vender apparatet tilbage til målemodus efter 40 sekunder.

12. Når de samlede måledata overføres til computeren, fremkommer meldingen "-PC—" på displayet. Når dataoverførslen er tilendebragt, vender dataloggeren tilbage til målefunktionen. Den netop målte værdi vises, og optagelsen stoppes. Foretag en "Re-Set", dvs. forbered vha. PC-softwaret dataloggeren på en ny måling for at kunne påbegynde en ny optagelses sekvens. Måleværdierne kan principielt kun aflæses på displayet. Alle indstillinger i dataloggeren gennem føres udelukkende vha. det software, der er installeret på computeren.

13. Alarmfunktion: Ved hhv. under- og overskridelse af de indstillede grænseværdier blinker lysdioderne en gang i minuttet. Den røde lysdiode viser en over-/underskridelse af de selvvalgte temperaturgrænsevær dier. Den gule lysdiode henviser til, at de brugerdefinerede grænseværdier for den relative luftfugtighed er blevet over-/underskredet.

14. Meldingen "-LO—" indikerer, at temperatur- og luftfugtighedssensoren ikke er rigtigt tilsluttet. I så fald kan man gøre følgende: Åbn apparatet bagpå, og kobl sensoren rigtigt til. Så snart sensoren er koblet rigtigt til, forsvinder meldingen, og apparatet er igen drifts klart. Hvis dette ikke afhjælper problemet, bedes du kontakte vores Kundeservice.

5. Installation af software

1. Sæt først den medsendte CD i CD-ROM-drevet. Kort efter kommer en pop-up-menu til syne. Følg anvisningerne i menuen for at installere det medleverede software på din computer.
2. Lad CD'en blive i drevet efter fuldendt software-installation. Tilslut dataloggeren til computeren vha. det medleverede USB-kabel. Der åbnes et vindue til USB-driveren. Følg anvisningerne, og vælg stien til USB-driveren (CD-drev). Installation følger kort tid efter.

Anvendelse af software:

Med USB-software til dataloggeren kan de samlede måledata overføres til din computer. Programmet understøtter Excel eller lignende regneark. Dataene kan også fremstilles i grafisk form. De vigtigste funktioner kan ses i det overordnede hovedvindue.

Systemkrav:

Windows 2000 /Windows XP/Vista, Windows 7

Lagring: Til lagring af de samlede data på hard- disken

Åbning: Til åbning af gemt fil

Aktualisering af aktuel(t) klokkeslæt/tid i dataloggeren.

Datalogger setup

Datadownload fra DATALOGGER

Visning af grafik: viser de samlede data på grafisk vis

Visning af liste: viser de samlede data som en liste

Udprintning: printer grafik eller liste

Hjælp

Ændring af klokkeslæt og dato

Klik på ikonet 📞 for at ændre klokkeslæt og dato. Der kommer et nyt felt frem. Indtast det rigtige klokkeslæt og den rigtige dato. Klik herefter på "OK".

Datalogger setup

- Klik på ikonet i menuen. Setup-vinduet kommerfrem (senedenfor). Følg anvisningerne nedenfor til indstilling af de enkelte menupunkter.

• Med feltet "Samplingsfrekvens/ Samprate Setup" kan samplingsfrekvensen for målingerne indstilles for DATALOGEREN. Indtast det ønskede tal i kassen til venstre og tidsenheden i kassen til højre.
• Ved at klikke på de tre angivne tidsintervaller (10s/20s/30s=sekunder) i feltet "LED Flash Cycle Setup" bestemmer du, med hvilken tidsafstand lysdioder ne skal blinke (hvis der klikkes på "Uden lys/No Light", blinker lysdioderne IKKE ved over-/underskridelse af de brugerdefinerede grænseværdier. Denne modus skåner batterierne og giver dem længere levetid.
• Klik på "Manual" eller "Automatic" for at bestemme, om dataloggeren automatisk skal skifte til optagelsesmodus, när Setup-vinduet lukkes ("Automatic"), eller först på et senere tidspunkt ("Manual") ved manuelt tryk på én af knapperne.
• Med feltet "Alarm Setup" kan øvre (HIGH=høj) og ne-dre (LOW=nedre) grænseværdier for temperaturen og luftfug tigheden konfigureres. I dette felt kan du ligeledes bestemme temperaturenhederne (°C/F°) og deaktivere lysdiodeme.

- Ved at klikke på "Overskrivelse/Circulating Record" eller "Ingen overskrivelse/No Circulating" kan man bestemme, om man ønsker at overskrive de gemte data (Circulating Record), når hukommelsen er fuld, eller om dataloggeren i så fald ikke skal gemme yderligere data (No circulating) og stoppe optagelsen. Klik på SETUP-tasten for at gemme indstillingerne. Klik på "Standard/DEFAULT-tasten" for at stille dataloggeren tilbage til fabriksindstillingen. Klik på "Afbryd-/Cancel"-tasten for at afbryde setup.

Hvis den nye indstilling gemmes via "Setup" efter gennemførelse af setup, slettes alle tidligere gemte måleværdier automatisk! For at forebygge et sådant tab af data, klikkes på "Cancel"-tasten under setup for at afbryde setup-processen. Således kan gemte data overføres til et andet medium forinden (f.eks. computer). Pga. en anvendelses varighed eller -intensitet (f.eks. kritiske klimaforhold) kan det ske, at batteriernes levetid ikke rækker til den planlagte måling. Vi anbefaler

derfor kraftigt, at man før gennemførelse af en sådan intensiv måling, kontrollerer batteriernes ladekapacitet og i givet fald skifter disse ud, sær ligt hvis det drejer sig om specielle data eller kritiske måleværdier.

A. Slut dataloggeren til USB-porten på din computer vha. USB-interfacet på dataloggeren
B. Åbn datalogger-softwareprogrammet, hvis programmet ikke allerede kører.
C. Klik på Download-ikonet
D.Følgende vindue kommer frem. Klik på "Download" for at overføre måleværdierne til computeren

"Download"

"Afbryd"

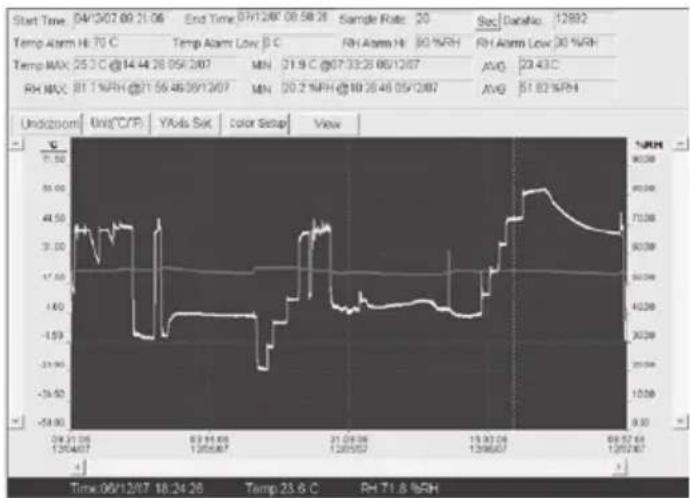

Efter vellykket dataoverførsel fremkommer et vindue med følgende grafiske fremstilling:

Feltet over den grafiske fremstilling indeholder information om klokkeslæt, samplingsfrekvens, antal data, alarmindstillinger og maksimum-, minimum- og gennemsnitsværdi).

Zoom ind:

1. Venstreklik på musen, og hold museknappen nede. Træk en firkant med musen omkring det område, du ønsker at forstørre.
2. Slip museknappen.
3. Brug det vandrette rullepanel til at bladre igennem

dataene. Brug det venstre lodrette rullepanel til at bladre igennem temperaturdataene. Brug det højre lodrette rullepanel til at bladre igennem luftfugtighedsdataene.

Klik på Undozoom for at zoome ud igen og vende tilbage til den oprindelige billedstørrelse.

Klik på YAxis Set for at komme til setup for temperatur- og luftfugtigheds-aksen (Y-aksen).

Klik på Color Setup for at bestemme setup for baggrundsfarve, rasterfarve samt farverne for temperatur og luftfugtighed.

Tilpasning af grafikvindue

Klik på View for at tilpasse grafikvinduet individuelt.

Med disse indstillinger kan brugeren bestemme, hvilke dataspor han/hun ønsker at se, eller hvilke gitterlinjer han/hun ønsker at lægge til eller trække fra X/Y-aksen.

Markering af punkter:

Sæt punkterne på sporene for at bestemme aktuelle da- tapunkter og for at afbryde sporets naturlige kontinuitet.

Listebillede

Lagring og åbning af fil

1. Klik på -ikonet for at åbne "file save"-dialogvindu-et (gem fil).

1. Giv filen et navn, og gem den med standardlisten over filendelser. Filen gemmes med "record"-ekstensionen og åbnes igen med HT-datalogger-softwareprogrammet. Filen kan ligeledes åbnes som ".xls"-fil med etprogram til tabelkalkulation eller et andet tekstbe-handlingsprogram.

Klik på -ikonet for at åbne en eksisterende og tidligere gemt fil, som du ønsker at se i grafikvinduet.

Udprintning af grafik og liste

Elektronisk materiel må ikke bortskaffes med dagrenovationen, men skal inden for den Europæiske Union – iht. RÅDETS OG KOMMISSIONENS DIREKTIV 2002/96/EF af 27. januar 2003 vedrørende affald af elektrisk og elektronisk udstyr – bortskaffes korrekt. Bortskaf dette produkt efter endt brugstid i henhold til gældende love.
