BRUGSANVISNING TAC 5000 TROTEC

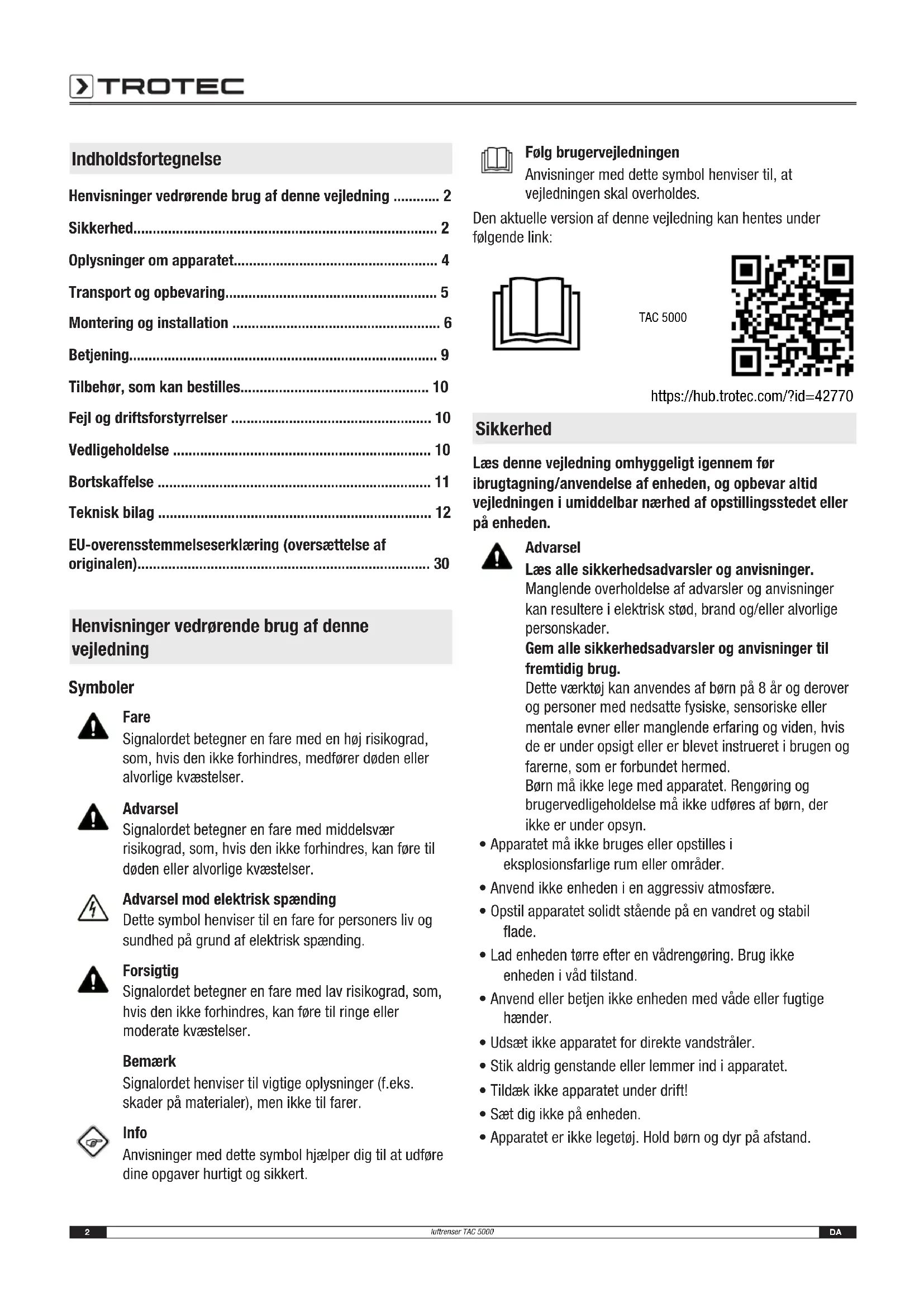

Henisninger vedrorende brug af donne vegledning 2

Sikkerhed. 2

Oplysninger om apparatet. 4

Fejl og driftsforstyrelser 10

Vedligeholdelse 10

Bortskaffelse 11

Teknisk bilag 12

EU-overensstemmelseserklaring (oversaettelse af originalen) 30

Henvisninger vedrørende brug af denenvejledning

Symboler

Fare

Signalordet betegner en fare med en hoj risikograd, som, hvis den ikke forbhindres, medfører dden ell er alvorlige kvæstelser.

Advarsel

Signalordet betegner en fare med middelsvær risikograd, som, hvis den ikke forhindre, kan.fore til donden eller alvorlige kvæstelser.

Advarsel mod elektrisk spending

Dette symbol henviser til en fare for personers liv og sundhed pa grund af elektrisk spending.

Forsigtig

Signalordet betegner en fare med lav risikograd, som, hvis den ikke forb hindres, kanFore til ringe uller moderate kvæstelser.

Bemerk

Signalordet henviser til vigtige oplysninger (f.eks. skader på materialer), men ikke til farer.

Info

Anvisninger med dette symbol hjælper dig til at udfrole dine opgaver hurtigt og sikkert.

Folg brugervejledningen

Anvisninger med dette symbol henviser til, at vegledningen skal overholds.

Den aktuelle version afijkevejledning kan hentes under folgende link:

Læs davon vegledning omhyggeligt igennem for ibrugtagning/anvendelse af encheden, og opbevar altid vegledningen i umiddelbar nærhed af opstillingsstedet eller på encheden.

Advarsel

Dette værktøj kan anvendes af børn på 8 År og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsigt aller er blevet instrueret i brugen og farene, som er forbundet hermed.

Børn ma ikke lege med apparatet. Rengøring og brugervedligeholdelse ma ikke udfores af børn, der ikke er under opsyn.

• Apparatet mä ikke bruges eller opstilles i eksplosionsfarlige rum eller områder.
• AnvendCREASEnedeni enaggressivatmosfere.
• Opstil apparatet solidt stænde på en vandret og stabil flade.
• Lad enheden tørre after en vådrengøring. Brug ikke encheden i våd tilstand.
• Anvend aller betjen ikke enheden med våde eller fugtige haender.
• Udsæt ikke apparatet for direkte vandstråler.
• Stik aldrig genstande aller lemmer ind i apparatet.
• Tildæk ikke apparatet under drift!
• Saet dig jeg på enheden.

• Apparatet er/DDlegej. Hold boRn og dyr pa afstand.

• Kontroller altid varmekanonen, dens tilbehør og tilslutningsdele for mulige beskadigelser for brug. Defekte apparater eller dele ma ikke anvendes.

• Sorg for, at alle el-ledninger, der befinder sig.uden for encheden, er beskyttet mod beskadigelser (f.eks. fra dyr). Brug aldrig encheden, hvis der er skader på elledninger eller på stikkontakten!
• Nettilslutningen skal vare i overensstemmelse med angivelserne i Teknisk bilag.
• Saet strømstikket i en stikkontakt, der er korrekt sikret.
  Vaelg forlangerledninger under hensyntagen til de teknispecifikationer. Rul forlangerledningen helt ud. Undgalelektrisk overbelastning.
• Ledningen til apparatet skal altid trækkes ud af strømstikket (tag fat omkring netstikket), inden påbegyndelse af vedligeholdelse, pleje og reparationer på apparatet.
• Sluk for apparatet, og tag netkablet ud af el-stikkontakten,\ när du ikke skal bruge apparatet.
• Anvend aldrig apparatet, hvis der konstateres skader på elstikket eller elledningerne. Hvis apparatets til Slutningsledning bliver beskadiget, skal den udskiftes hos producenten eller dennes serviceafdeling eller af en lignende kvalificeret person for at undgå skader. Defekte el-ledninger udgør en alvorlig fare for sundeden!
  Overhold ved opstilling af apparatet minimumsafstandene til vægge og genstande savel som opbevarings- og driftsbetingelserne i henhold til det Tekniske bilag.
  Sorg for, at luftindgange og luftudgange er fri.
• Sorg for, at der aldrig ligger lose genstande og snavs pa omraderne tæt pa hvh. lufttil- og luftafgangen.
• Fjern/DDFJ, mFkAer erer etiketter fra instrumentet. Hold alle sikkerhedsmaker, mFkater og etiketter i Iaesbar stand.
• Sorg for, at indsugningssiden altid er fri for snavs og lesegenstande.
• Bortskaf udskiftede*filtre fagligt korrekt, saerligt after frafiltrering af sundhedsskadelige stoffer.
• Brug aldrig apparatet som aflaeggeplads eller trin.

Tilsigtet anvendelse

Brug kun apparatet til at rense atmospaerisk luft fra ikke-ledende og ikke-brændbar støv, tage eller svævestoffer. Anvend kun passende filterklasser og overhold de tekniske data.

Apparatet er beregnet til brug i eryhvervsmaesige omgivelser.

En,anden anvendelse end den tilsigte de anvendelse,betragtes som forkert anvendelse.

Forkert anvendelse, der med rimelighed kan forudses

• Opstil ikke apparatet på våde eller oversvømmede underlag.
• Laeg/DDge genstande, som f.eks.toj, paaenheden.
• Anvend/DD:ke apparatet udendors.
• Anvend ikke apparatet til indsugning af dampe eller væsker.
• Foretag ikke selv nogen konstruktsmæssigeændringer samt til-ller ombygninger på apparatet.

Personalets kvalifikationer

Personer, der anvender dette apparat, skal:

have grundlaeggende kendskap til sikker handtering af elektriske apparater.
have lst og forstaet vejledningen, isar kapitlet "Sikkerhed".

El-installatg

Uddannede el-installatører skal lese og forsta strømskæmer, tage elektriske maskiner i brug, vedligeholde og holde i god stand, forbinde ledninger i kontakt- og styreskabe, sikre, at de elektriske componenter fungerer og kinne forudse mulige farer ifm. handtering af elektriske og elektroniske systemer.

Oplaert person

Oplerte personer er blevet undervist af operatoren i, hvordan deskal Iose deres opgaver og om mulige risici i forbindelse medukorrekt handtering. Sadanne personer har tilladelse til atbetjene og transportere apparatet samt udfore letterevdligeholdelsesarbejde (rengoring cabinet og blaeser).

Apparatet skal händteres af oplaert personale.

Resterende risici

Adversel mod elektrisk spanding

Arbejde på elektriske componenter mag kun udfores af en autoriseret elektriker!

Adversel mod elektrisk spanding

Tag stikket ud af stikkontakten, inden arbejde pa apparatet pabegyndes!
Berør ikke stromstikket med vade eller fugtige hænder.
Træk ledningen ud af stikkontakten ved atAGE fat i stikket -Ikke i ledningen.

Forsigtig

Der er fare for kvaestelser pà ground af dele, der slynges op!

För du tænder apparatet, skal du sorge for, at der ikke er nogen lose dele (tøj, HAR ...) iærheden af luftindgangen og luftudgangen!

Bemaerk

Tag hensyn til overspaendingsbeskyttelse.

Apparatet er udstyret med en overspændingsbeskyttelse. Vær opmærksom pa, at testspændingen skal reduceres til 250V ,när den elektriske sikkerhed skal testes.

Bemerk

Anvend ikke apparatet.uden isat luftfilter pa luftindgangen!

Apparatets indre bliver meget snavset, hvis der ici er et luftfilter. Dette kan reducere ydelsen og beskadige apparatet.

Bemaerk

Brug ici kraftige rengøringsmidler, skure- ell er oplosningsmidler til rengoring af instrumentet!

Forholdsrreglerinodstilfelde

1. Sluk for apparatet.
2. Afbryd apparatet fra lysnettet ved at trække stromstikket ud af stikkontakten. Hold i stikket og ikke i ledningen.
3. Tilslut违法犯罪 en hedd til el-nettet igen.

Oplysninger om apparatet

Beskrivelse af apparatet

Luftrensere anwendes til filtering af rumluften. Pä byggepladser erler saneringsområder kan der forekomme hóje støvkoncentrationer, f.eks. ved anwendelse af vinkelslibere ell er ved blæse-, opstemnings- ull nedbrydningsarbejder, men ögså ved blanding af tormörtel eller fliseklæb.

Luftrenserne i TAC-serien anwendes - alt after det monterede filter - til fjernelse af stov fra asbest, byggeaffald, kvarts, mel og tra og ogsa skimmelsvampsporer samt farvepartikler og mineralfibre i luften, som kan opsta ved ovennævnte arbeje.

Dette stov skal sa vikt muligt suges op i nahrhen af det sted, hvor det er opstaet, for pa den made at reducere belastningen med skadelige stoffer i indandingsluften til et minimum. Alt after kvaliteten af det anvendte filter er det tilladt at anvende apparatet til udskilelse af kvartsholdigt, mineralsk stov, trastov, blyholdigt stov, kunstige mineralfibre eller hjojtemperaturfibre.

Luftrenseren har en sensorstøttet Flowmatic-styring til automatisk fastholdelse af den forvalgte luftmangde.

Det er ogsa muligt at anvende apparatet til at skabe undertryk til skimmelsvamp-ller asbestsanering. Ved andre farlige stoffer er der ekstra udfordringer; vær derfor opmærksom pa de pagaelende tekniske regler for farlige stoffer (TRGS) eller de landespecifikke forskritter.

• at lave undertryk i et rum, f.eks. i rum, der er meget belastede af skadelige stoffer;
• at rense luften i arbejdsomrader med cirkulationsluft, f.eks. indendrs byggepladser, varksteder etc.;
• at lave overtryk i et rum, f.eks. i rent rum;
• at tilfore filtreret frisk luft.

Apparatet er opbygget på folgende mäde:

• cabinet med stabelhjaelp
• indstillelig ventilator til lufttransport
• filterovervågning til luftvolumenstrømmen

Apparatet kan udstyres med forskellige filtr. Det giver brugeren mulighed for at konfigurere savel filterkvaliteten som

anordningen af filterkæden alt after anvendelsesomräde.

Filtrene skal vælges alt after anvendelsesomrædet.

Apparatet er godkendt til asbestsanering i henhold til TRGS 519, stovklasse H.

Info

Filtre er ikke en del af leveringsomfangent!
Vælg filtret fra vores filtersortiment, som passer til dit anvendelsesformå. Sæt de filtré i, som du har valgt, inden forste ibrugtagning.

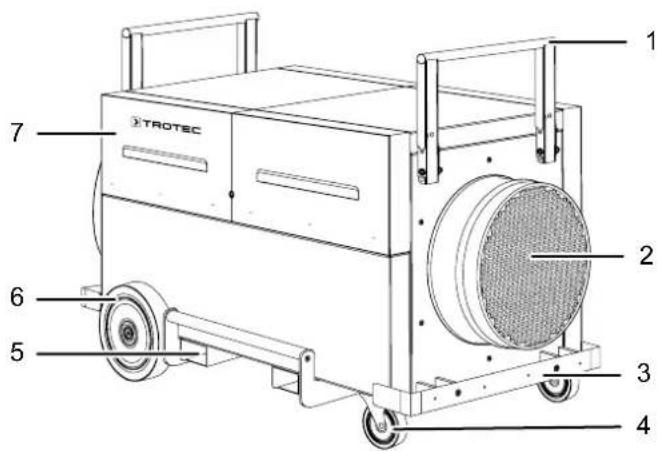

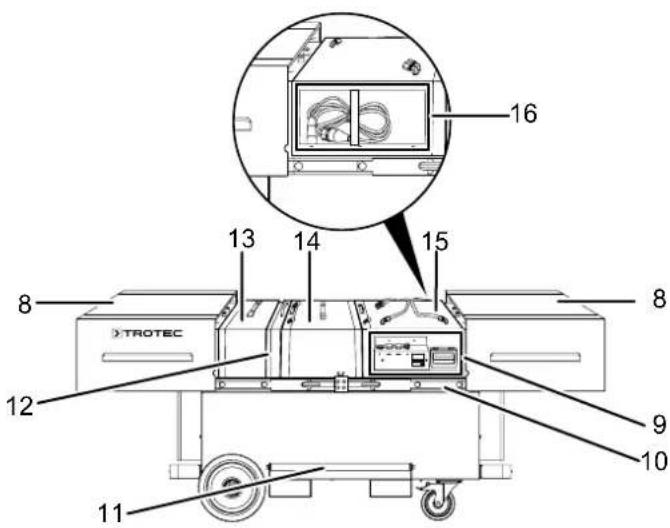

Billede of apparatus

Nr. Betegnelse

1 Bøjler til stabling/flytning

2 Luftindzugningsåbning med tilslutning til slange/rør

3 Stødbeskyttelse

4 Drejehjul med fremse (gummi, der ikke misfarver)

5 Trucklomme

6 Hjul (gummi, der ikke misfarver)

7 Opklappelige afdækninger

8 Forskydelige afdækninger

9 Betjeningspanel

10 Teleskopskinne

11 Løfthändtag

12 Spændramme

13 Forfilterboks

14 Hovedfilterboks

15 Ventilatorboks

16 Kabelrum

Hvis du opbevarer aller transporterer apparatet pa ukorrekt vis, kan apparatet blive beskadiget. Overhold instruktionerne for transport og opbevaring af værktoget.

Transport

Vær opmaerkoms pa følgende henvisninger, for apparatet transporteres:

Vær opmaerkoms på følgende henvisninger afterenhver transport af apparatet:

• Apparatet skal vare stillet prejst og sikkert.

Opbevaring

När du ikke anvender apparatet, skal du overholde følgende betingelser:

• Opbevar apparatet tørt og beskyttet mod frost og stær varme.
• Monter apparatet i opret position og pa et sted, der er beskyttet mod stov og direkte sollys.
• Beskyt evt. apparatet mod indtraengende stov med en afdækning.

• 1 x apparat
• 1 x betjeningsvejledning

Udpakning af apparatet

Advarsel

Emballagen udgør en kvæningsfare for børn! Hold emballagefolie og -dele utilgængeligt for børn. Der er livsfare på grund af kvæning.

1. Abn kassen og tag apparatet ud.
2. Fjern emballagen fuldstændigt fra apparatet.
3. Rul netkablet helt ud. Kontroler, at netkablet ici er beskadiget; sorg for ici beskadige det, när det rulles op.

Montering

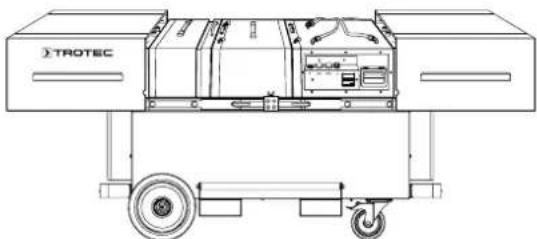

Forskydelige afdækninger

Folg nedenstaende fremgangsmade for at abne de forskydelige afdækninger (8):

1. Trak stabeljlerne (1) opad, og klap dem ned.
2. Trak de forskydelige afdækninger (8) udad med et ryk, og skub dem fra hinanden, indtil de er welt ude.

Folg nedenstaende fremgangsmade for at lukke de forskydelige afdækninger (8):

1. Skub de forskydelige afdækninger (8) sammen, indtil degar i hak.
2. Klap stabelbøjlerne op (1), og fastgør dem.

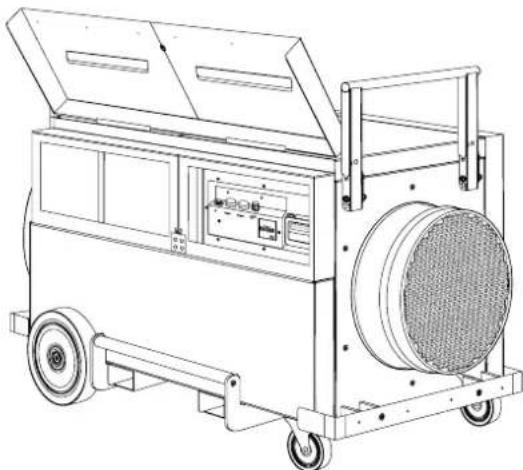

Opklappelige afdækninger

For at abne de opklappelige afdækninger (7) skal du svinge dem op, indtil de holdes af magneterne.

De opklappelige afdækninger lukkes i omvendt rækkefolge.

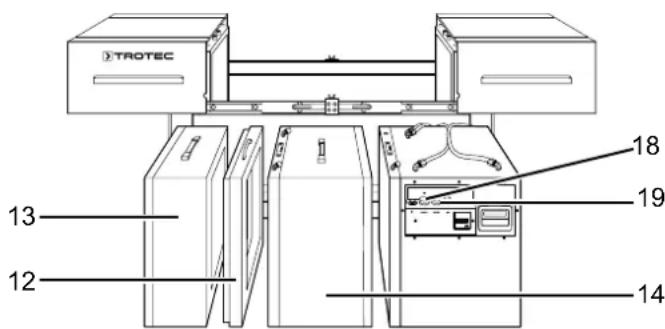

Isætning af filter

Info

Filtre er ikke en del af leveringsomfangent!
Vælg filtre fra vores filtersortiment, som passer til dit anvendelseşformål. Sæt de filtré i, som du har valgt, inden Forste ibrugtagning.

Før ibrugtagning skal apparatets filterkæde konfigurereres svarende til det ønskede anvendelsesområde. Til dette formål er der to filterbokse til rådighed.

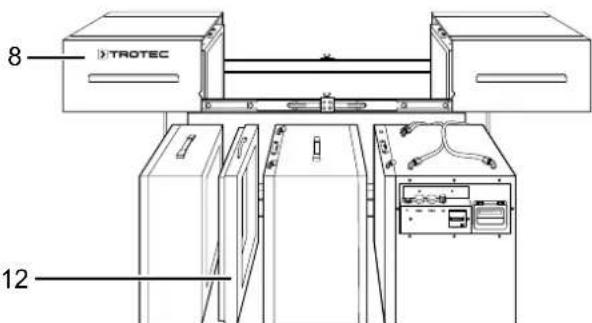

1. Abn de forskydelige afdakninger (8).
2. Trak spændrammen (12) opad og ud.
3. Tag flere bokse ud af apparatet, hvis det er nodvendigt.

Bemark

Vær i forbindelse med alle filtermonteringer opmærksom pa den korrekte gennemstromningsretning svarende til luftstrømmens retning (luftstrømsretning: bagfra og fremad)! Vær opmærksom pa, at hovedfiltret er låst fast nederst i kabinett. Lase mekanismen er placeret under spændrammen (12) og forfiltret (13).

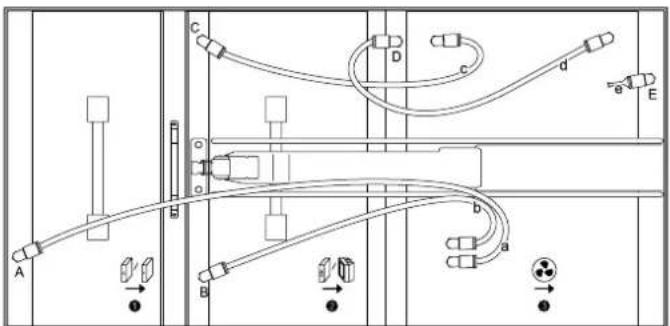

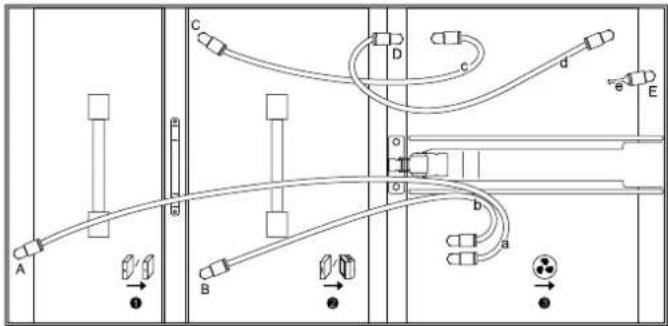

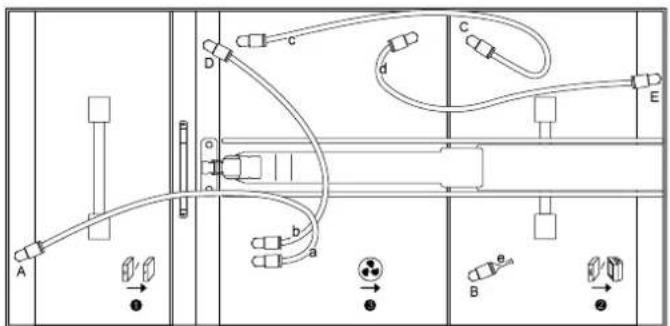

Konfiguration

TAC-serien har Vario-Shift-funktion. Det betyder, at filtrerelementerne kan placeres variabelt og reglementeret til alle anvendelsesformål.

• Byggepladskconfiguration med udskilelse af svævestoffer i henhold til DIN EN 60335-2-69 indtil stovklasse H. Her skal det fremhæves, at ved disse anvendelser er det primært filtrering af sundhedsfarlige, til dels endda kræftfremkaldende støvpartikler, der er i forgrunden. For at sikre, at der ikke kan trænge ufliteret luft ud af apparatet ved opsugning af sádanne støvpartikler, selv i tilfæle de af lækager, skal—hele filterkæden drives med undertryk. Det betyder, at ventilatoren skal placeres after hovedfiltret! Begge skal spændes fast med spændeelementerne på apparatet, SSEVESTOFFILTRET ilkekommen i kontakt med forurenet luft på udgangssiden under—hele driftstiden, og risikoen for lækager minimeres!

• Renrumskonfiguration med udskilelse af svævestoffer i henhold til DIN EN 1822-1:1998 indtil filterklasse H14 (ved betydeligt reduceret luftmængde er fître med højere udskillelsesgrad mulige); her ledes luft som regel fra et forurenet område til et rent område, fx som frisklufttilførsel. I den forbindelse kræver de gældende forskrifter som regel, at den filtrerede luft kun måkommen i kontakt med en ren luftledning/-kanal, der drives med undertryk. Derfor skal ventilatoren placeres foran hovedfiltret! Her skal disse elementer øgså spændes fast som ved byggepladskonfigurationen!

• Generel konfiguration til renssing af luften for groft stov erler fint stov i henhold til DIN EN 779 indtil filterklasse F9. Disse anvendelse kraver ingen saelig placering af ventilatoren. For at gore filterudskiftningen nemmere anbefales det at montere og fastspende ventilatoren som det sidste element.

Bemerk

Ved de enkelte konfigurationer er det vigtigt at sikre sig, at luftslangerne (mærknig a, b, c, d) og blindproppen (23) tilsluttes til malestederne (mærknig A, B, C, D, E) i overensstemmelse med placeringen af boksene (forfilter = 1+ hovedfilter = 2+ ventilator = 3 ). Ellers vil filterovervagningen ikke fungere!

Eksempel:

Ibrugtagning

Overhold minimumafstandene til vægge og genstande ved opstilling af enheden, som beskrevet i kapitlet Teknisk bilag.

• Kontroller til Slutningslednings tilstand, før du tager apparatet i brug igen. Kontakt kundeservice, hvis du ikke er sikker på, at det er i ordin.
• Opstil apparatet solidt stæende på en vandret og stabil flade.
• Undgå snublefælder ved udlaegning af netkablet eller andre elkabler, især ved opstilling af apparatet mitt i rummet. Anvend kabelbroer.
  Sorg for, at forlaengerledninger er rullet helt ud.
• Stil apparatet i nærheden af kilden til luftforureningen.
• Sorg for at holde tilstraekkelig med afstand til varmekilder ved opstilling af apparatet.
• Sorg for, at gardiner aller andre genstande ikke blokerer luftens stromming.
  Sorg for, at luftindgange og luftudgange er fri.

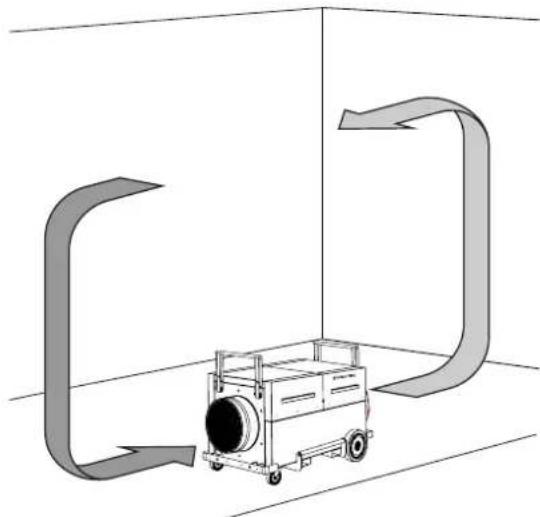

Opstilling af apparatet i det rum, hvor luften skal renses

• Sørg for, at opstille apparatet på en central placering i det rum, hvor luften skal renses. Alternativt kan du placere apparatet iærheden af kilden til luftforureningen.
• Før du starter apparatet, skal du sikre dig, at filtrene er installerer som ønsket i apparatet.
• Apparatet arbejder i recirkulationsdrift, dvs. den snavsede luftkommen ind i luftrenseren gennem luftfindsugningsabningen og blaeses ud gennem luftudblaesningsabningen i renset tilstand.

Luftrensning i et afskaermet omrade vha. recirkulationsdrift:

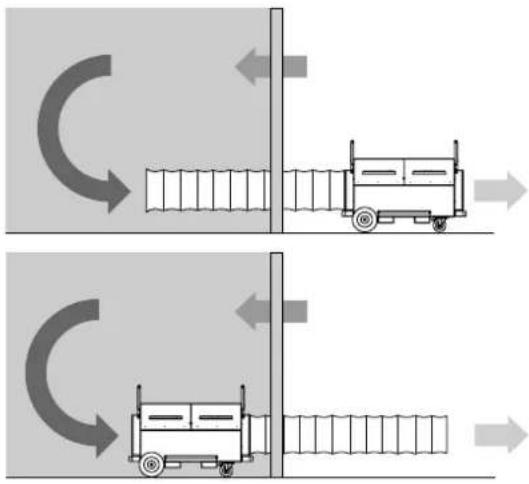

Opstilling af apparatet uden for det rum, hvor luften skal renses

Apparatet kan tilsluttes i recirculations-ller friskluftfunktion.

• I recirculationsdrift ledes den luft, der skal renses, ud af rummet via en slange og ind i apparatets luftindsugningsabning. Den rensede luft ledes ind i rummetigen via en anden slange fra luftudblaesningsabningen.

• I friskluftfunktion ledes den luft, der skal renses, ud af rummet via en slange og ind i apparatets luftfindsugningsabning. Derved holds der et let undertryk i rummet. Der strømmer ren frisk luft ind udefra.

Opstillingsvarianter til opretholdse af undertryk:

Nár slangerne tilsluttes, skal manøre opmaerksom pa følgende:

Rorledninger og slanger skal vare tilpasset ventilatorernes tilgengelige statiske tryk. De skal sa vidt muligt placeres lige og i udstrakt tilstand. Der kan tilsluttes en luftslange pa 7,6 m til savel luftindsugningsabningen som til luftudblaesningsabningen.

• Luftindugsnings- og luftudblaesningsabningen skal placeres mindst 1 m fra hinanden.

Tilslutining af netkabel

• Sæt strømstikket i en korrekt sikret stikkontakt.

Betjening

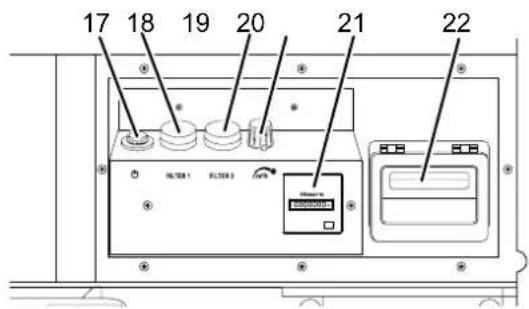

Betjeningselementer

Nr.	Betegnelse Betydning
17	Knap Tænd/sluk Tænd ellr sluk for apparatet
18	Advarselslampe Filter 1 Visni ing af不同程度 udskiftning af grovfiter erler finfilter
19	Advarselslampe Filter 2 Visni ing af不同程度 udskiftning af svævestofffilter erler lommefilter
20	Drejekontakt Luftmängde	Indstilling af den ønskede Luftmängde
21	Driftstimetæller Visning af driftstimer
22	Flowmatic med display Visning	ng af Luftmängden (volumenstrøm)

Sadan taendes apparatet

1. Sorg for, at luftindsgningsabningen og luftudblaesningsabningen ikke er dækket til.
2. Drej drejekontakten Luftmaengde (20) mod uret til det laveste trin.
3. Tryk på tænd-/sluk-knappen (17).
   Knappen taend/sluk (17) lyser.

Indstilling af luftmengde

Med den trinlose drejekontakt Luftmaengde (20) har dumulighed for at indstille ventilatorens omdrejningshastighed ogdermed apparatets nadvendige luftmaengde.

After afsluttet anvendelse

Adversel mod elektrisk spending

Berør ikke strømstikket med våde eller fugtige hænder.

• Sluk apparatet.
• Afbryd apparatet fra lysnettet ved at trække stromstikket ud af stikkontakten. Hold i stikket og/DDKE i ledningen.

Tilbehør, som kan bestilles

Advarsel

Brug kun tilbehør og ekstraudstyr, som er anfør i\ denne vegledning.

Brug af andet tilbehør end det, som er anbefalet i vejledningen, kan medføre personskade.

Betegnelse Varenummer
G4 Z-line-filter / ISO Coarse 75 % 7	160.000.448
F7 plissé-filterkassette / ISO ePM10 75 %	7.160.000.449
F7 lommefilter / ISO ePM10 75 % 7	160.000.450
H13 svævestofffilter med godkendelse til støvklasse H	7.160.000.451
G3 farvetågefilter / ISO Coarse 30 %	7.160.000.452
Aktivt kulfilter 7.165.005.000
Luftfransportslange Tronect SP-T,长期以来 7,6 m	6.100.001.212

Fejl og driftsforstyrelser

Enheden er kontROLLERet flere gange i Iobet af produktionen for fejlfri fonction. Hvis der alligevel opstar functionsfejl, skal du kontrollere eheden ud fra folgende liste.

Apparatet kan ikke taendes:

• Kontroller nettilslutningen.
• Kontroller netkablet og netstikket for beskadigelser.
• Kontroller netsikringen i bygningen.
• Vent 10 minutter, for du starter apparatet igen. Hvis apparatet ikke starter, skal du lade en specialvirksomhed eller Trotec foretage en elektrisk kontrol.

Apparatet stjoer ell er vbrerer:

• Kontroller, om apparatet stär opret og er opstillet stabilt.

Apparatet bliver meget varmt, stjoer og ydelsen forringes:

• Kontroller luftindgangen og luftfiltret for snavs. Fjern udvendigt snavs.

Apparatet udsender en ubehagelig lugt:

• Der er elev. røg, f.eks. stærk tobaksrøg, lugt og urenheder i luften. Luft rummet igennem.

Apparatet fungerer ikke fejlfrit after udfør kontrol:

Kontakt producentens kundeservice. Aflever eventuelt apparatet til reparation hos en autoriseret elektriker eller hos producenten.

Vedligeholdelse

Aktivitet För start på vedligeholdelse

Adversel mod elektrisk spending

Berør ikke strømstikket med våde eller fugtige hænder.

• Sluk for apparatet.
• Afbryd apparatet fra lysnettet ved at trække stromstikket ud af stikkontakten. Hold i stikket og/DDKE i ledningen.

Adversel mod elektrisk spending

Opgaver, som kræver, at apparatet abnes, mA kun udfores af autoriserede fagfolk eller af producenten.

Bemerk

Tag hensyn til overspaendingsbeskyttelse.

Apparatet er udstyret med en overspændingsbeskyttelse. Vær opmærksom pa, at testspændingen skal reduceres til 250V ,nár den elektriske sikkerhed skal testes.

Rengoring af huset

Rengør kabinettet med en blød, let fugtg, fnugfri klud. Sorg for, at der ikkeCOMMER fegt ind i huset. Sorg for, at fegt ikke kankommen i Kontakt med elektriske componenter. Brug ikkeaggressive rengringsmidler som f.ecs. rengringspray,opSningsmidler, alkoholholdige rengringsmidler eller skuremdiler til at fugte klunden.

Visuel kontrol af apparatet indvendigt for snavs

1. Fjern luftfiltrene.
2. Lys med en lommelygte ind i apparatets abninger.
3. Kontroller apparatuset indvendigt for snavs.

4. Hvis du kan se et tæt lag stov, skal du rengre apparatet indvendigt med en stovsuger.

5. Saet luftfiltre i gen.

Filterskift

Filtrene skal udskiftes, nár advarselslampen filter 1 (18) eller filter 2 (19) lyser under driften, og der lyder et akustisk signal.

1. Trak luftslangen A af molestedet.
2. Trak spendrammen (12) opad og ud.
3. Trak forfilterboksen (13) opad og ud af apparatet, og tag filtret ud af boksen.
4. Løsn om nødvendigt og'spændet og spendearmen pa filterboksen.
5. Trak luftslangerne B og C af molestederne.
6. Bevag hovedfilterboksen (14) lidt til siden.
7. Træk hovedfilterboksen (14) opad og ud af apparatet, og tag filtret ud af boksen.
8. Filterboksene monteres i omvendr rækkefolge.

Smoring af teleskopskinner

Teleskopskinnerne (10) på afdækningen skal smores after rengøringsarbejde eller after behov.

Bortskaffelse

Bortskaf altid emballagen miljørrigtigt og i henhold til geldende nationale regler om bortskaffelse.

Symbolet med en affaldsbeholer med en streg over betyder, at dette apparat og evt. tilhorende komponenter icike ma bortskaffes med husholdningsaffaldet after endt levetid, i henhold til med direktivet om affald af elektrisk og elektronisk udstyr (2012/19/EU) og national lovgivning.

Der er indsamlingssteder, hvor elektro- og elektronikapparater indsamles Gratis iærheden af din bopæl. Du finder adressen hos dinCOMMune.I mange EU-lande kan du ogsa f oplysninger om andre muligheder for tilbagelevering pa hjemmesiden https://hub.trotec.com/?id=45090.Henvend dig ellers til en officiel genbrugsvirksomhed, som er godkendt i dit land.

Den sorterede indsamling af affald af elektrisk og elektronisk udstyr giver mulighed for genbrug, materialeudnyttelehvy. andre former for vardyudvinding af gamle apparater. Samtidig skal affaldssorteringen bidrage til at undgå negative følger for messnesker og miljo, som bortskaffelsen af apparaterne og de muligvis farlige stoffer disse indeholder, kan medfore.

Tekniske data

Teknisk bilag

Parameter Værdi
Model TAC 5000
Varenummer 1.580.000.125
Luftmængde, maks. 4500 m	3/h
Anbefalet luftmængde for støvklasse H Rumstørrelse ved filterflade H13	2500 m³/h 170 m³ 18 m²
Støvklasse (i henhold til DIN 60335-2-69)	Støvklasse H (transmissionsfaktor ≤ 0,005 %) for stoffer med arbejdspladsgrænseværddier ≤ 0,1 mg/m³, kræft fremkaldende stoffer i henhold til GefStoffV (tysk bekendtgørelse om farlige stoffer) § 11, TRGS (tyske tekniske regler om farlige stoffer) 905 eller 906, kan godkendes til asbestrenovering i henhold til TRGS 519
Motorydelse 1270 W
Nettilslutting 1/N/PE ~ 230 V / 50-60 Hz
Nominel strøm 4,8 A
Tilslutningskabel CEE 7/7, 2,5 m kabellænge Gummiledning (H05RR-F) længe = 2,5 m
Luftftransportslangetilslutting indsugnings-/udblæsnigsside	400 mm
Lydtryksniveau (afstand 1 m) 68 dB(A)
Dimensioner (længe x bredde x hjde)	1252 x 690 x 926 mm
Vægt 113 kg

Anbefaling til anvendelsesspecifikke filterkombinationer og tilsvarende rumstørrelse
Ekstraudstyr (på forespørgsel)

		Egnede rum op til 1)
Anvendelsesområder Filterkombination m		3	m2
Groft støv 2) (≤ 3 LW/h6) G4 1200 480
Fint støv 3) (≤ 3 LW/h6)	G4+F7 til F9	600	240
Svævestoffer 4) (≤ 3 LW/h6)	G4+H13	150	60
Hygiejneområder 5) (≤ 3 LW/h6)	G4+H13	110	44
1) Ved en formodet rumhøjde på 3 m; 2) Typiske anvendelse med groft støv: Save, file; 3) Typiske anvendelse med fint støv: Saneringsarbejde med mineral- eller glasuldholdige materialer; 4) Typiske anvendelse med svævestof: Slibning, asbest-ller skimmelsvampesanering, mineralstøv osv.; 5) H13 afterkoblet; 6) Luftskifte pr. time

A Ventilator
B anbefalet luftmängde for støvklasse H
C med filterkombination G4+H13 (tilladelses til støvklasse H) og lufttransportslange*
D med filterkombination G4+F7 og lufttransportslange*
E med filter G4 og lufttransportslange*
	med farvetågefilter og lufttransportslange*
F.uden filter, med lufttransportslange*
*Tilsluttet i tryskiden, standardlängde 7,6 m, placeret med en 90°-bøjning. Hvis luftslangen placeres udstrakt og.uden bøjning muliggøres op til 25% større luftmängder!

Samlet visning Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Kabinet ZAT0001045 9 Stødsikring bagest ZAT0001055
2 Forfiter ZAT0001167 10 Stel ZAT0001140
3 HEPA ZAT0001004 11 Dæksel ZAT0001062
4 Ventilator ZAT0001033 12 Fjederspændeelement P10000615
5 Spændeelement ZAT0000975 13 Møtrik			P10000099
6 Spændarm		P10003329	14	Skrue P10001594
7 Spændestang		P10003328	15	Møtrik P10001121
8 Luftudgang ZAT0001119

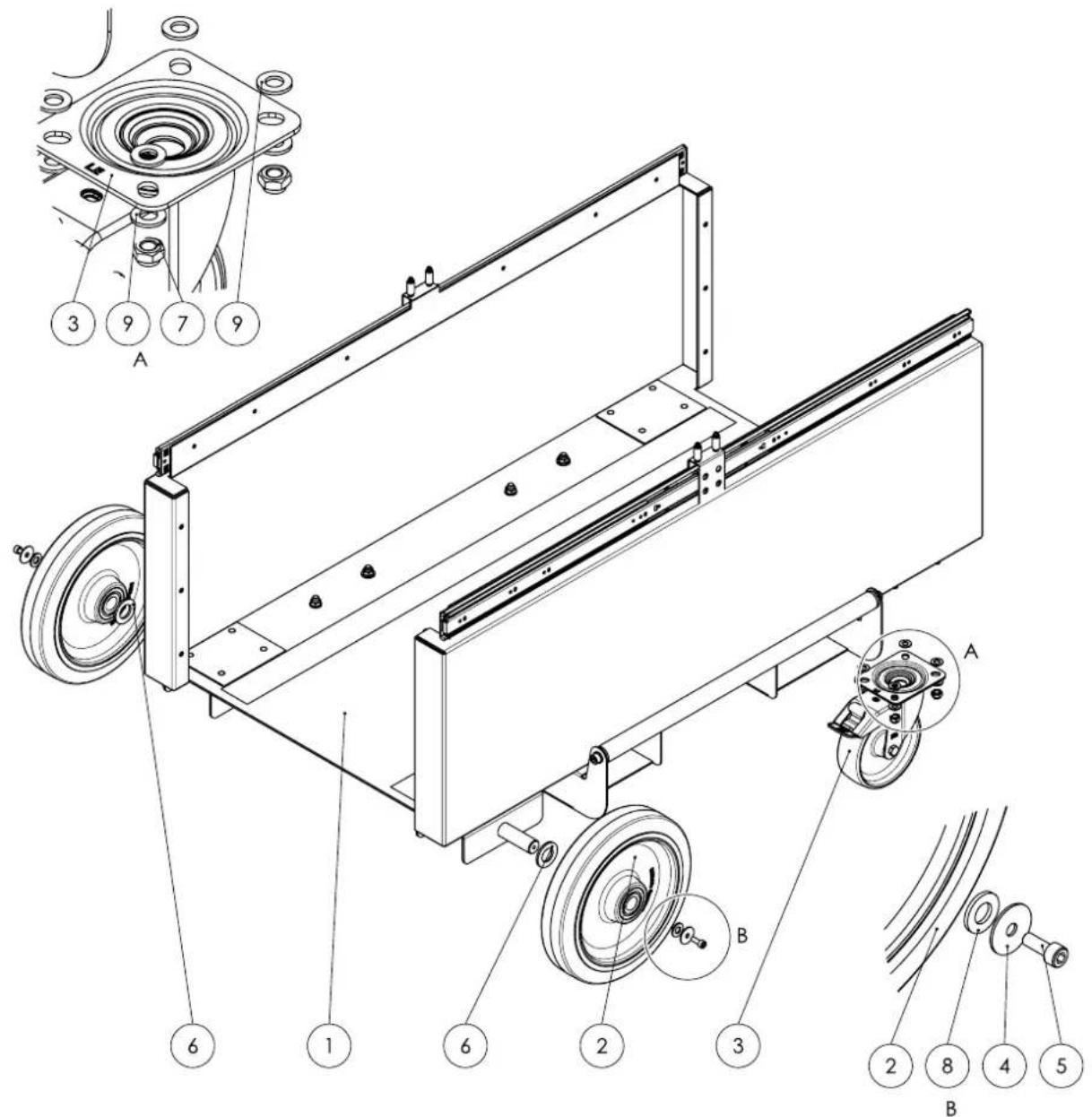

Kabinet Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer

1 Bundkar ZAT0001110 6 Skive P10001612

2 Hjul P10001535 7 Møtrik P10000099

3 Hjul P10001534 8 Skive P10000306

4 Skive P10001119 9 Skive P100000016

5 Skrue P10001252

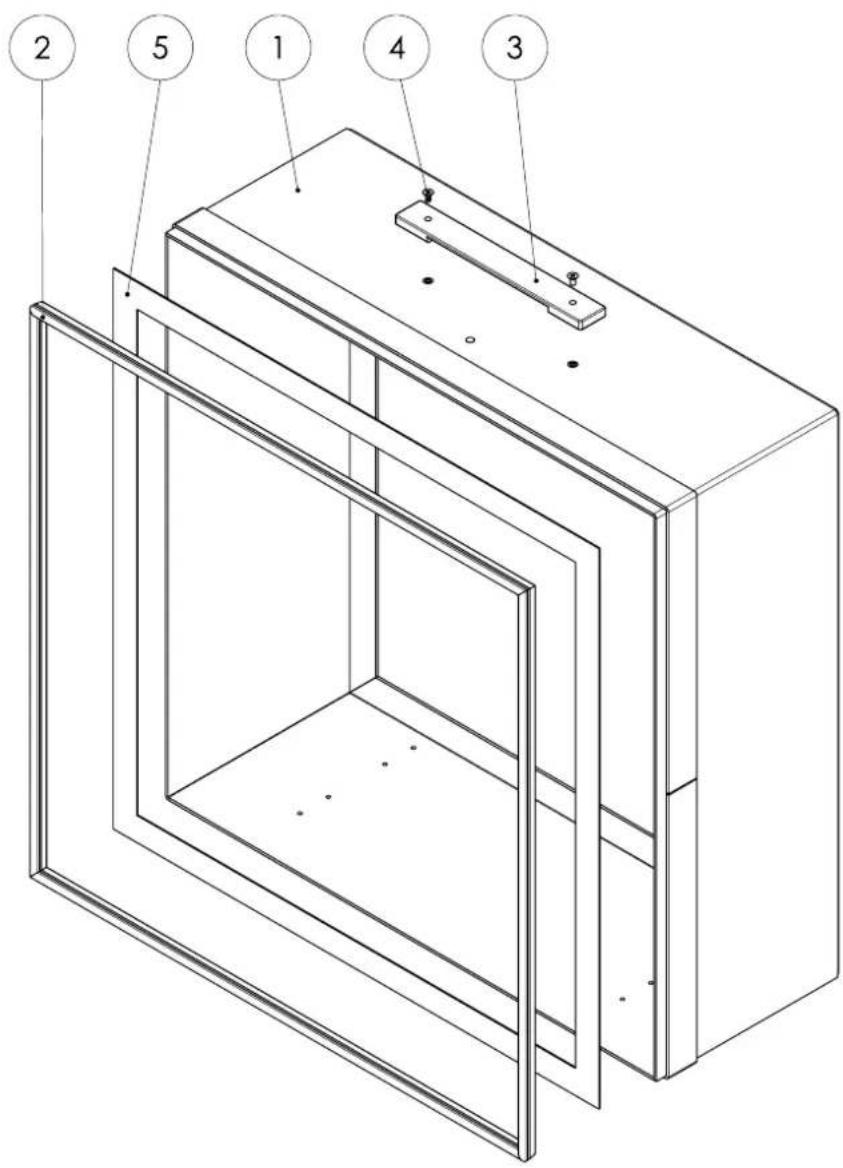

Forfilter Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Hus forfilter P10003310 4 Skrue	P10000849
2 Tætningsliste P10000290 5 Tætningsbänd P10007992
3 Hådtagssrem P10001543

HEPA Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Ramme HEPA SBG P10003303 5	Handtagsrem P10001543
2 Fastgørelsesplade P10003309 6	Tætningsbänd P10000357
3 Tætningsliste P10000290 7 Skrue	P10000849
4 Vinkelforskruning P10001306 8	Skrue P10001196

Ventilator Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Ventilatorhus P10003306 20 Ventilator P10000595
2 Elboks ZAT0001087 21 Beskyttesesgitter P10006720
3 Kabelboks SBG P10008302 22 Afstandssbønsing P10001110
4 Ramme ventilator P10003307 23 Gennemføring P10001417
5 Fastgørelsesplade	P10003309 24 Skive		P10001134
6 Händværn	P10008299 25 Skrue		P10000782
7 Afdaknning netfilter	P10008300 26 Skive		P10001310
8 netfilter	P10001275 27 Skive		P10000490
9 Kabelforskruning	P10007561 28 Skrue		P10000322
10 Møtrik	P10003618 29 Skrue		P10001461
11 Vinkel-skotforbindelse P10001550 30 Skrue			P10001196
12 Tætningsliste	P10001855 31 Skrue		P10001640
13 Vinkelforskruning	P10001306 32 Skrue		P10008232
14 Differenstrykafbyder	P10001544 33 Skrue		P10001129
15 Differenstrykafbyder	P10001545 34 Skve		P10000404
16 Afstandsbønsing P10001434 35 Møtrik		P10000006
17 Møtrik	P10007562 36 Skve		P10000038
18 Tætningsbånd P10000357 37 Skrue		P10001958
19 Tætningsbånd P10007992

Spandeelement Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Spæ ndramme P10003301 4 Tætningsbænd P10001422
2 Spæ ndramme P10003302 5 Møtrik P10000768
3 Greb	P10002158

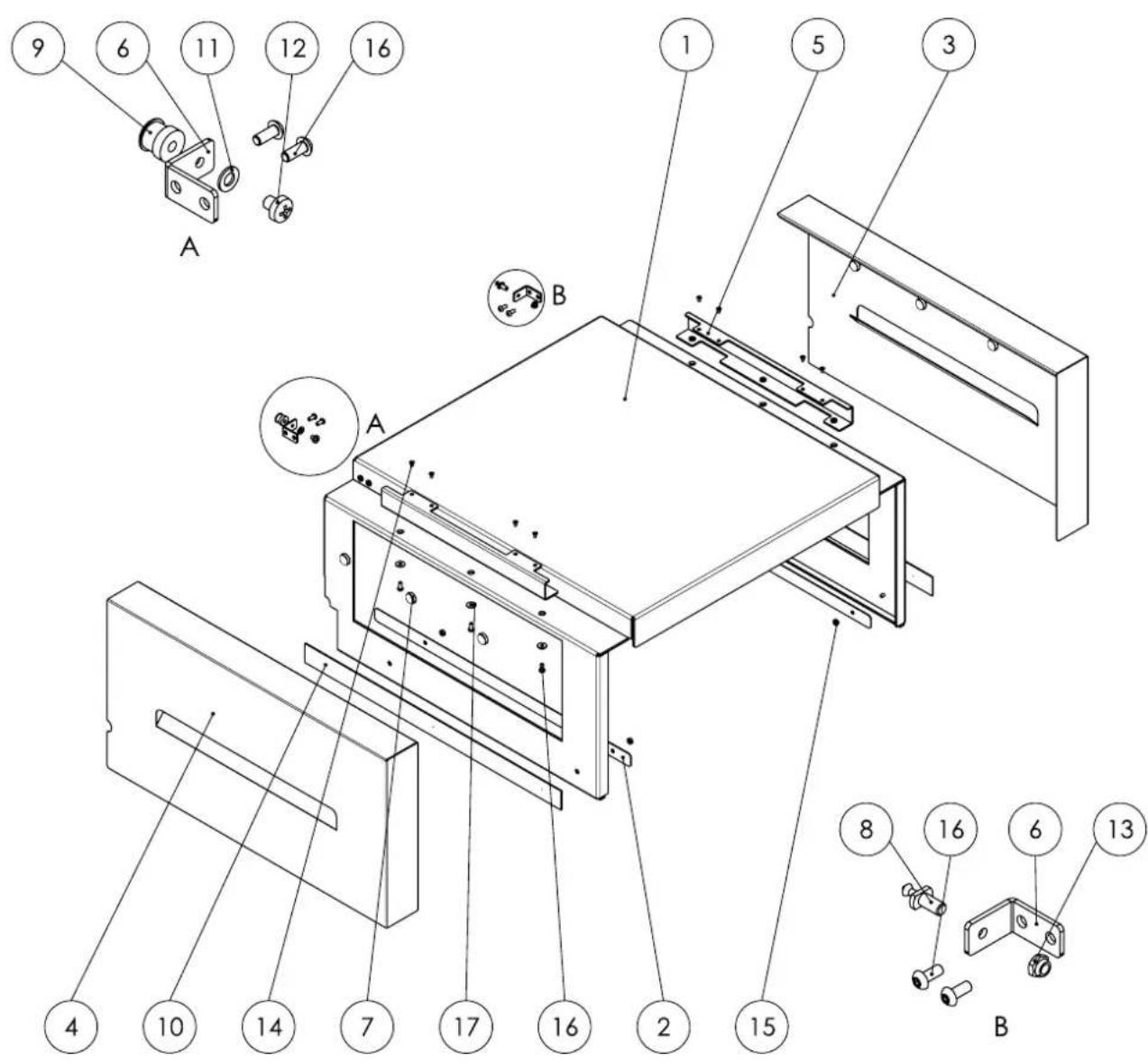

Daeksel Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Afdækning SBG P10003312 10	Magnetbånd P10001741
2 Forstærkningsplade P10006757	11 Skive P10000211
3 Sidedel P10003313 12 Skrue P10001179	0001179
4 Afdækning SBG P10003314 13	Møtrik P10000210
5 Klapvinkel P10003315 14 Skrue	P10000783
6 Vinkel	P10003316 15 Møtrik P10000208
7 Magnet	P10001547 16 Skrue P10000782
8 Lukkeprop	P10001244 17 Skive P10000449
9 Lukkebøsning	P10001243

Elboks Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

A

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Elboks P10006259 13 Kabelforskruning P10007561
2 Elek.-monteringsplade P10003805 14 Tryksensor P10006258
3 Taelningsplade P10006260 15 Taelningsbånd P10000357
4 Afstandsbønsning P10001555 16 Skive P10001134
5 Driftstimetaeller P10001137 17 Skive P10001310
6 Taelningsbånd P10000357 18 Afstandsbønsning P10000364
7 Signallampe P10002353 19 Skrue			P10000782
8 Møtrik P10007562 20 Skive P10000038
9 Kappe P10001249 21 Møtrik			P10000006
10 Potentiometer P10001751 22 Skive P10000404
11 Drejeknap P10001250 23 Skrue			P10001958
12 Afbryder P10001376

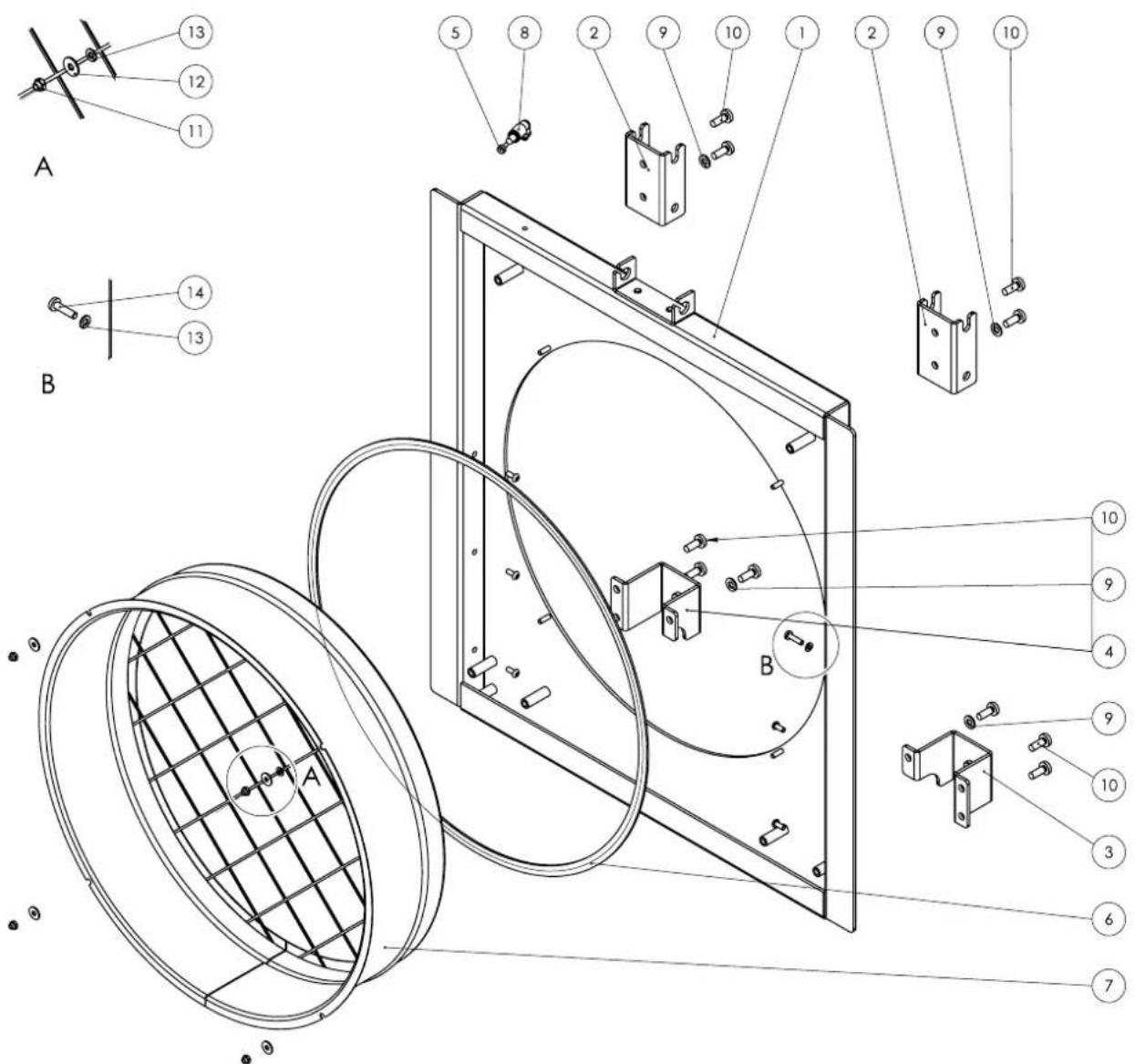

Luftudgang Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Luftudgang P10003318 8 Vinkelforskruning P10001306
2 Holder til stel P10003319 9 Skive P10001133
3 Holder til stødstænger P10003320 10 Skrue P10001200
4 Holder til stødstænger P10003321 11 Møtrik P10000013
5 Lukkeprop P10001646 12 Skive P10000449
6 Tætningsbånd P10000357 13 Skve P10001310
7 Bundkrave P10000655 14 Skrue P10001960

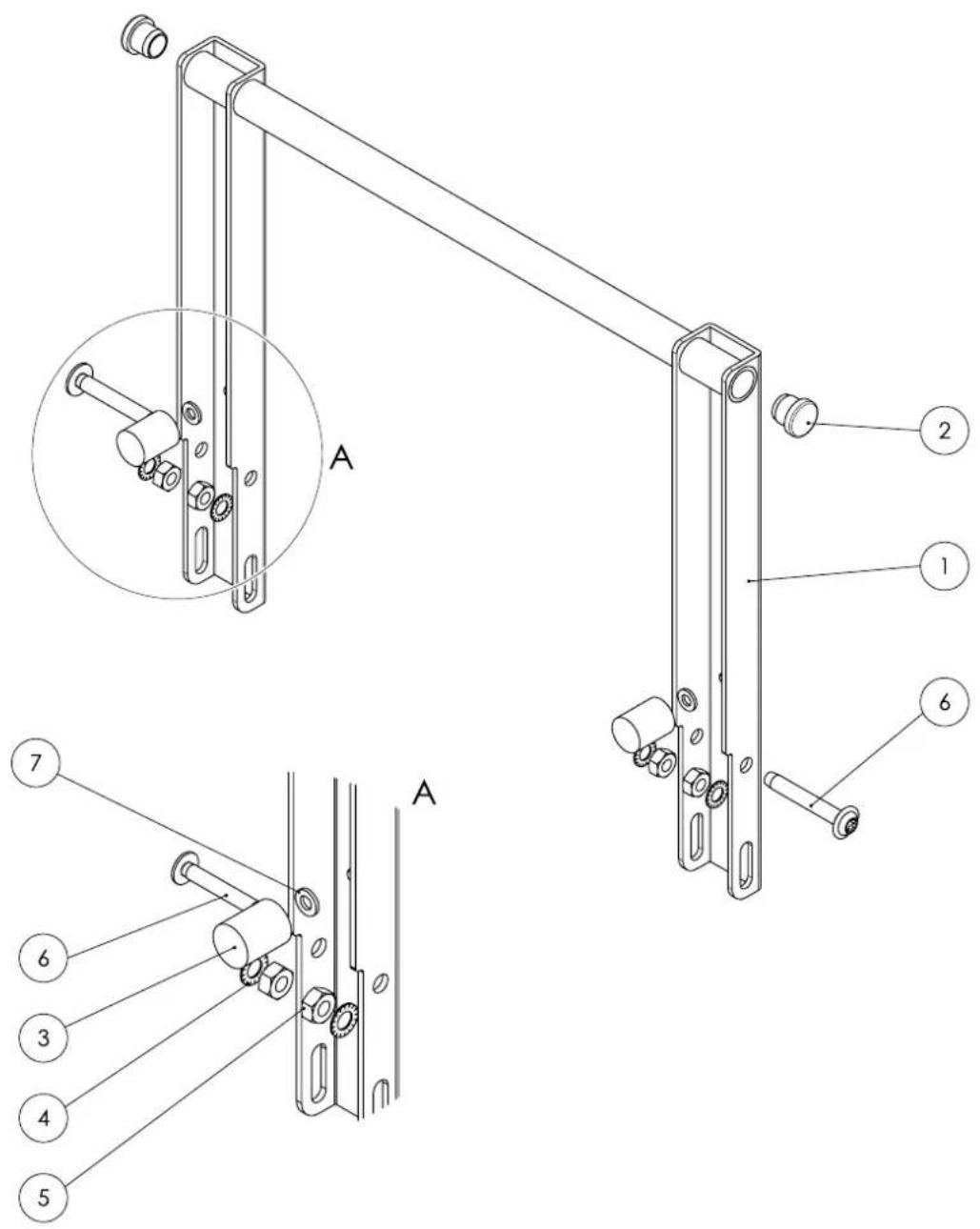

Stel Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer
1 Stel	P10003317 5 Møtrik P1000	188
2 Lamelpropper	P10002041 6 Skrue	P10001594
3 Gummibuffer	P10001546 7 Skive	P10000019
4 Skive	P10001111

Stodsikring Info

Reservedelenes positionsnumre er/DDe samme som positionsumrene for komponenterne, der anvendesi vejledningen.

Nr. Betegnelse Varenummer Nr. Betegnelse Varenummer

1 Stødstang SBG P10003311 3 Skve P10001133

2 Skrue P10001200

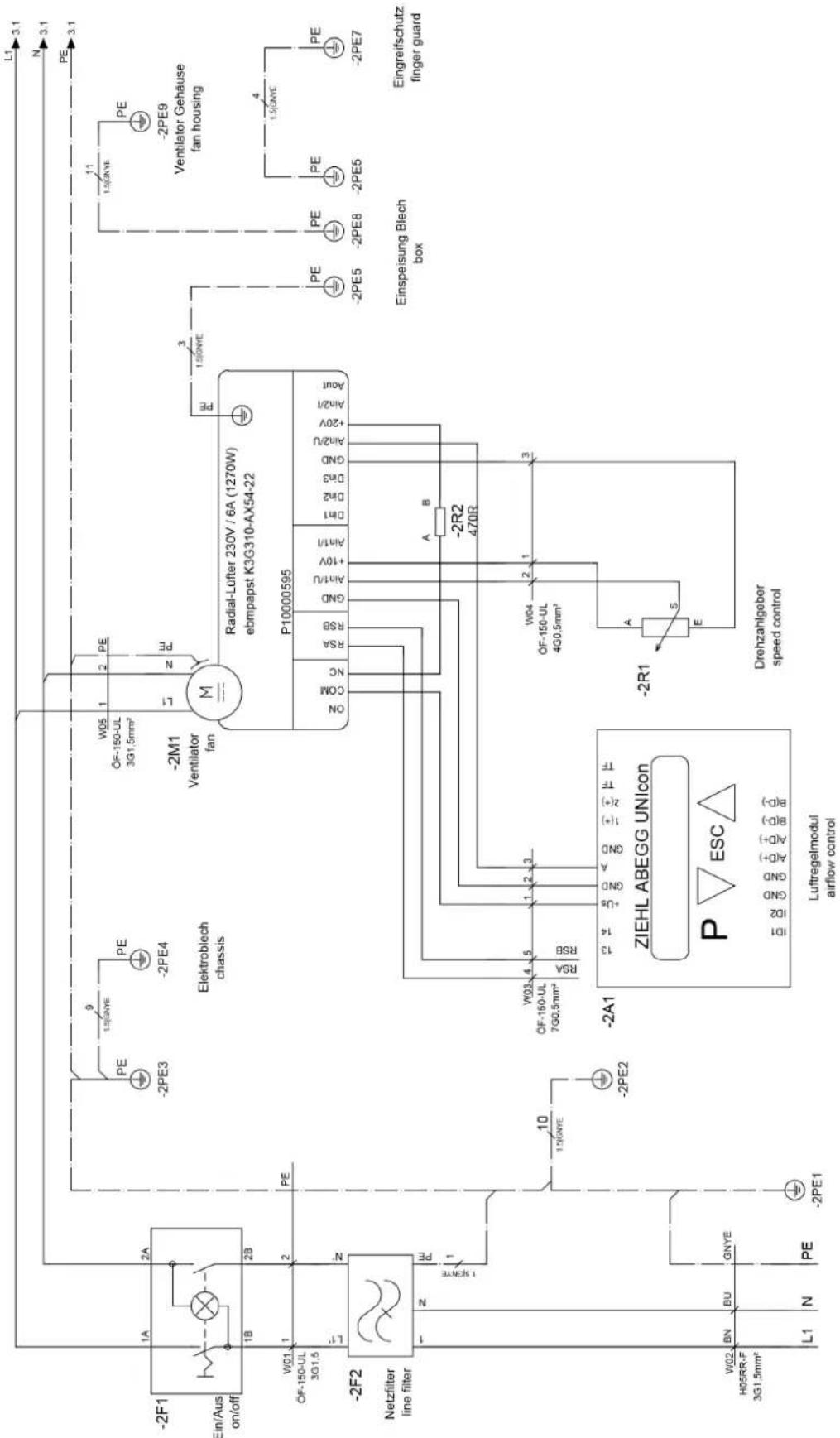

Ledningsdiagrammer

230V AC 50/60Hz

Oversættelse af den originale overensstemmelseserklæring i henhold til EF-maskindirektivet 2006/42/EF, bilag II, del 1, afsnit A

Vi, Trotec GmbH, erklær som eneansvarlig, at det nedenfor beskrevne produit er udviklet, konstrueret og fremstillet i overensstemmelse med alle relevante bestemmelser i EF-maskindirektivet med senereændringer. 2006/42/EF.

Produktmodel / Produkt: TAC 5000

Produkttype: luftrenser

Anvendte nationale standarder og tekniske specifikationer:

EN 55011:2016/A2:2012
EN 60335-1:2012/A16:2023
EN 60335-2-65:2003/A1:2008
EN 60335-2-65:2003/A12:2022
EN 60335-2-65:2003/A2:2022
EN 60335-2-65:2003/C1:2004
EN 62233:2008

Producent og navn på den befuldmægtigede vedr. den tekniske dokumentation:

Trotec GmbH

Joachim Ludwig, direktør

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Germany

[phone]

[phone]

[e-mail]

www.trotec.com

FI

ALKUPERAISTEN OHJEIDEN KÄANNOS

ILMANPUHDISTIN

Sisallysluettelo
