BEDIENUNGSANLEITUNG TAC 5000 TROTEC

ORIGINALBETRIEBSANLEITUNG LUFTREINIGER

Inhaltsverzeichnis

Hinweise zur Benutzung dieser Anleitung. 2
Sicherheit 2
Informationen über das Gerät. 4
Transport und Lagerung. 5
Montage und Inbetriebnahme 6
Bedienung. 9
Nachbestellbares Zubehör 10
Fehler und Störungen 10
Wartung 11
Entsorgung. 12
Technischer Anhang. 13
EU-Konformitätserklarung (Original) 31

Hinweise zur Benutzung dieser Anleitung

Symbole

Gefahr

Das Signalwort bezeichnete eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

Warning

Das Signalwort bezeichnete eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Warning vor elektrischer Spannung

Dieses Symbol weist daraufhin, dass Gefahren aufgrund von elektrischer Spannung fur Leben und Gesundheit von Personen bestehen.

Vorsicht

Das Signalwort bezeichnete eine Gefährung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine gingefüge oder mäßige Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen.

Info

Hinweise mit thisem Symbol herself Ihnen, ihre Tätigkeiten schnell und sichere auszuführen.

Anleitung beachten

Hinweise mit thisem Symbol weisen Sie daraufhin, dass die Anleitung zu beachten ist.

Die aktuelle Fassung dieser Anleitung können Sie unter folgendem Link herunterlagen:

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Höhe des Aufstellortes bzw. am Gerät auf!

Warning

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Betreiben Sie das Gerät nicht in explosionsgeführdaten Räumen oder Bereichen und stellen Sie es nicht Dort auf.
• Betreiben Sie das Gerät nicht in aggressiver Atmosphäre.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand.
• Betreiben oder bedieren Sie das Gerät nicht mit feuchten oder nassen Handen.
• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.
• Stecken Sie niemals Gegenstände oder GliedmaBen in das Gerät.

• Decken Sie das Gerät während des Betriebes nicht ab.

• Setzen Sie sich nicht auf das Gerät.

• Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern.
• Überprüfen Sie vor jeder Nutzung das Gerät, dessen Zubehör und Anschlussteile auf mögliche Beschädigungen. Verwenden Sie keine defekten Geräte oder Geräteile.
• Stellen Sie sich, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss!
• Der Netzanschluss muss den Angaben im Technischen Anhang entsprechen.
• Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.
• Wahlen Sie Verlängerungen des Netzkabels unter Berücksichtigung der technischen Daten aus. Rollen Sie das Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast.
• Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
• Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden.
• Nutzen Sie das Gerät niemals, wenn Sie Schäden an Netzstecker oder Netzkabel feststellen. Wenn das Netzkabel these Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte Netzkabel stellen eine ernsthafte Gefahr für die Gesundheit dar!
• Beachten Sie bei der Aufstellung die Mindestabstände zu Wänden und Gegenständen sowie die Lager- und Betriebsbedingungen gemäß dem Technischen Anhang.
• Stellen Sie sicher, dass Luftseinlass und Luftauslass frei sind.
• Stellen Sie sicher, dass die unmittelbare Umgebung von Luftteinlass und Luftauslass stets frei von losen Gegenständen und Schmutz ist.
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.
• Stellen Sie sicher, dass die Ansaugasse stets frei von Schmutz und losen Gegenständen ist.
• Entsorgen Sie ausgetauschte Filter fachgerecht, insbesondere nach Ausfiltern gesundheitsschädlicher Stoffe.
• Verwenden Sie das Gerät niemals als Ablage oder Trittstufe.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich zur Reinigung atmosphärischer Luft von nicht leitfähigen und nicht brennbaren Stäuben, Nebeln bzw. Schwebstoffen, unter Einsatz der passenden Filterklassen und unter Einhaltung der technischen Daten.

Das Gerät ist für den Gebrauch in gewerblichen Bereichen bestimmt.

Eine andere Verwendung als die bestimmungsgemäß Verwendung gilt als Fehlanwendung.

Vernüftigerweise vorhersehbare Fehlanwendung

• Stellen Sie das Gerät nicht auf nassem bzw. überschwemmtem Untergrund auf.
• Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
• Verwenden Sie das Gerät nicht zum Ansaugen von Dämpfen bzw. Flüssigkeiten.
• Nehmen Sie keine eigenmächtigen baulichen Veränderungen sowie An- oder Umbauten am Gerät vor.

Personalqualification

Personen, die these Gerat verwenden, müssen:

• über grundlegende Kenntnisse im sicheren Umgang mit elektrischen Geräten verfügen.
• die Anleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Elektrofachkraft

Ausgebildete Elektrofachkräfte müssen Elektro-Schaltpläne lessen und verstehen, elektrische Maschinen in Betriebnehmen, warten und instand halten, Schalt- und Steuerschränke verdrahen, die Funktionstauglichkeit von elektrischen Komponenten gewährleisten und mögliche Gefahren im Umgang mit elektrischen und elektronischen Systemen erkennen können.

Unterwiesene Person

Unterwiesene Personen wurden durch den Betreiber über die ihren übertragenen Aufgaben und möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet. Diese Personen dürfen das Gerät bedieten, transportieren sowie einfache Wartungstätigkeiten (Gehäuse reinigen, Geblase reinigen) durchführten.

Das Gerät muss von unterwiesenem Personal betreut werden.

Restgefahren

Warning vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen)durfen nur von einem autorisierten Fachbetrieb durchgefuhrt werden!

Warning vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Berühren Sie den Netzstecker nicht mit feuchten oder nassen Handen. Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Vorsicht

Verletzungsgefahr durch aufwirbelnde Teile!
Stellen Sie vor dem Einsatz den Gerätes sicher, dass sich keine losen Teile (Kleidungsstücke, Haare...) in der Nähe von Luftseinlass und Luftauslass befinden!

Hinweis

Überspannungsschutz berücksichtigten. Das Gerät ist mit einem Überspannungsschutz ausgestattet. Beachten Sie bei Prüfungen der elektrischen Sicherheit, dass die Prüfspannung auf 250 V reduziert werden muss.

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter am Lufteinlass! Ohne Luftfilter wird das Geräteinnere stark verschmutzt. Dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Hinweis

Verwenden Sie zur Reinigung des Gerätes keine scharfen Reiniger, Scheuer- oder Lösungsmittel.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdoseziehen. Fassen Sie darüber den Stecker an und nicht das Kabel.
3. SchlieBen Sie ein defectes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

Luftreiniger werden zur Filterung der Raumluft eingesetzt. In Baustellen oder Sanierungsbereichen konnen hohe Staubkonzentrationen auftreten, z. B. beim Einsatz von Winkelschleifern oder bei Strahl-, Stem- und Abbrucharbeiten, wie auch beim Anmischen von Trockenmörteln oder Fliesenkelebern.

Die Luftreiniger der TAC-Serie dienen - je nach eingesetztem Filter - zur Beseitigung von Asbest-, Bauschutt-, Quarz-, Mehl- und Holzstaub und auch Schimmelpilzsporen sowie Farbpartikeln und Mineralfasern in der Luft, die bei den ober genannten Arbeiten auftreten konnen.

These Staube sind möglichst in der Höhe der Entstehungsstelle abzusagen, um so die Schadstoffbelastung der Atemluft auf ein Minimum herabzusetzen. Je nach eingesetzter Filterqualität ist eine Verwendung des Gerätes zur Abscheidung von quarzhaltigen, mineralischen Stauben, Holzstaub, bleihaltigen Stauben, künstlichen Mineralfasern oder Hochtemperaturfasern zulässig.

Der Luftreiniger verfügt über eine sensorgestützte Flowmatic-Steuerung zur automatischen Haltung der vorgewählten Luftmenge.

Auch ist der Einsatz als Unterdruckhaltegerät in der Schimmelpilz- bzw. Asbestsanierung möglich. Bei anderen Gefahrstoffen ergeben sich zusätzliche Anforderungen; beachten Sie deshalb die entsprechende technische Regel für Gefahrenstoffe (TRGS) bzw. die landesspezifischen Vorschriften.

Das Gerat ist geeignet, um:

• in einem Raum Unterdruck zu erzeugen, z. B. in stark schadstoffbelasteten Räumen;
• in Arbeitsbereichen mit Umluftbetrieb die Luft zu reinigen, z. B. Innenbaustellen, Werkstätten etc.;
• in einem Raum Überdruck zu erzeugen, z. B. Reinraum;
• gefilterte Frischluft zuzuführen.

Das Gerät ist folgendermaßen aufgebaut:

• Gehäuse mit Stapelhilfe
  regelbarer Ventilator fur den Lufttransport
• Filterüberwachung für den Luftvolumenstrom

Das Gerät kann mit verschiedenen Filtern ausgestattet werden. Es bietet dem Benutzer die Möglichkeit, sowohl die Filterqualitäten als auch die Anordnung der Filterkette je nach Anwendungsbereich zu konfigurieren. Die Filter müssen je nach Einsatzbereich gewählt werden.

Das Gerät ist zulassungsfähig zur Asbestsanierung gemäß TRGS 519, Staubklasse H.

Info

Die Filter sind nicht im Lieferumfang enthalten!

Wahlen Sie die Filter entsprechend Ihr.

Einsatzbereich aus unserem Filtersortiment. Setzen Sie vor der ersten Inbetriebnahme die von Ihnen gewählten Filter ein.

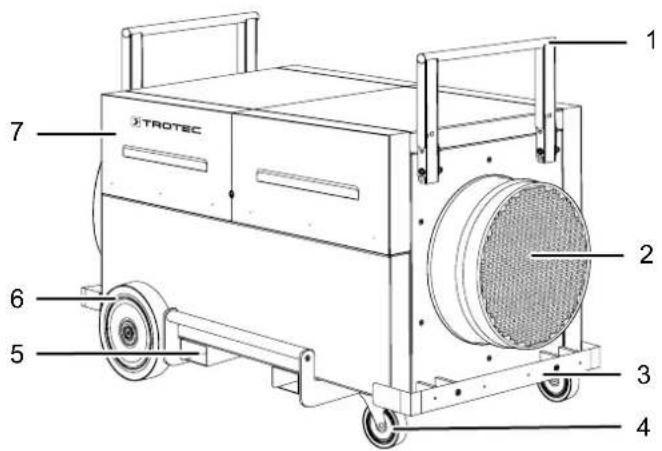

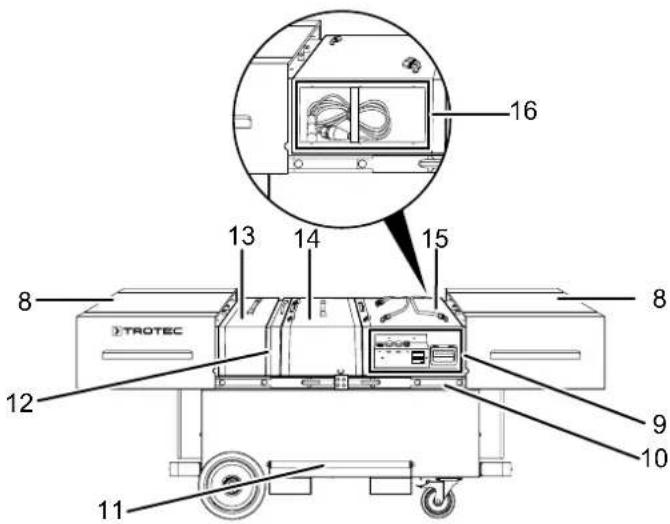

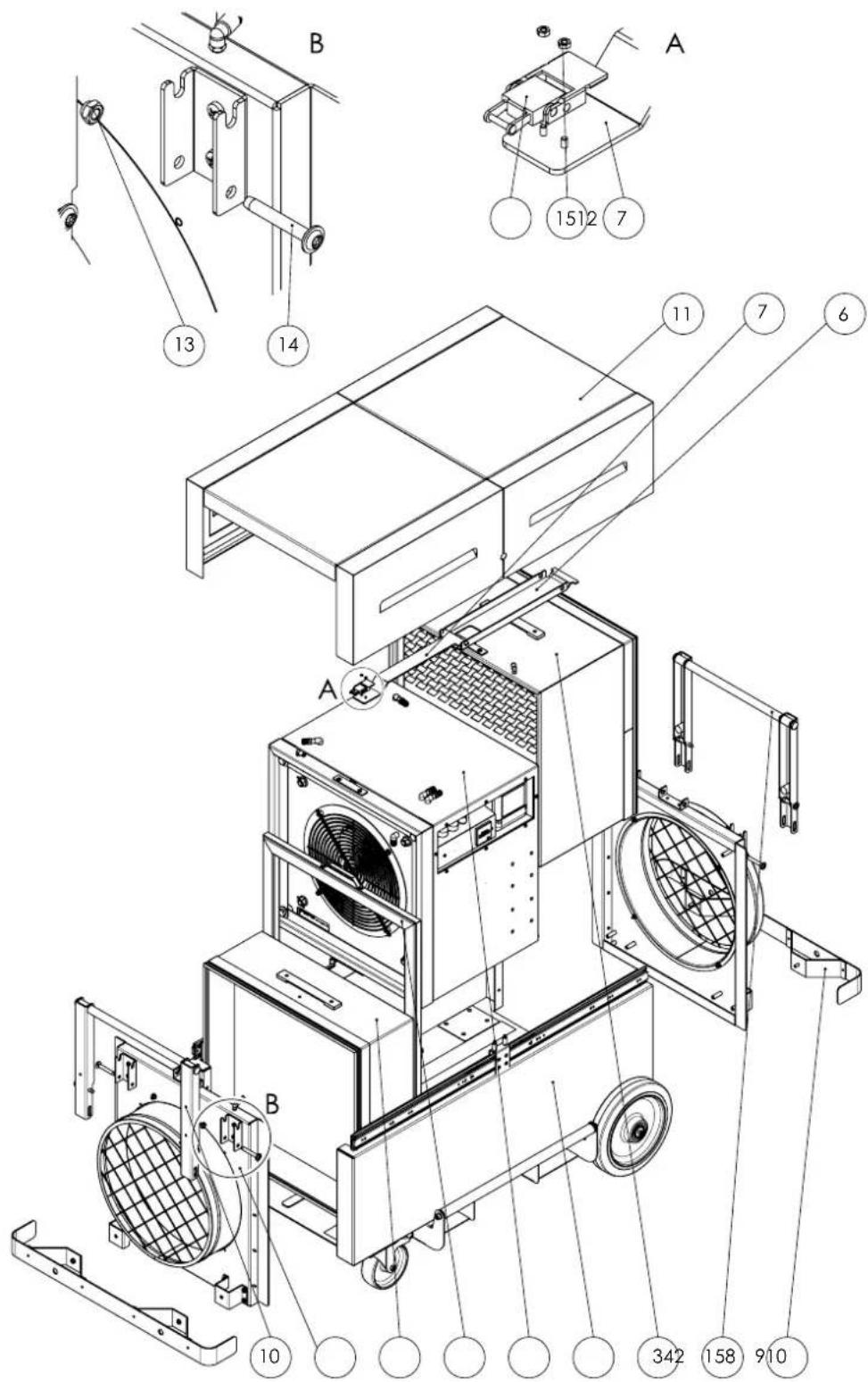

Geratedarstellung

Nr.	Bezeichnung
1	Stapel-/Schiebebügel
2	Luft-Ansaugöffnung mit Schlauch-/Rohranschluss
3	Stoßschutz
4	Lenkrolle mit Bremse (gummiert, nicht färbend)
5	Staplertasche
6	Rad (gummiert, nicht färbend)
7	Klappdeckel
8	Schiebedeckel
9	Bedienfeld
10	Teleskopschiene
11	Hebegriff
12	Spannrahmen
13	Vorfilter-Box
14	Hauptfilter-Box

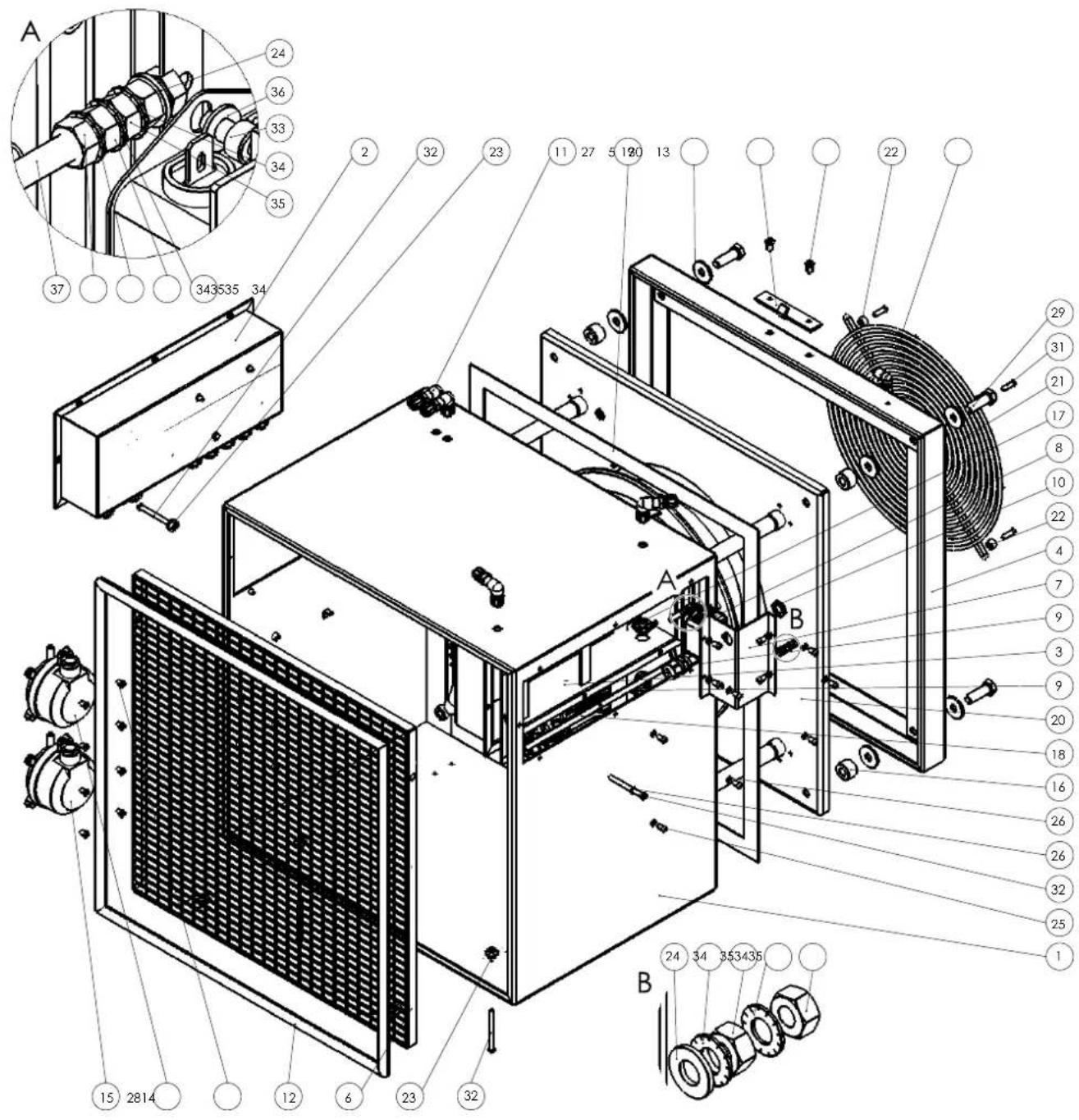

15	Ventilator-Box
16	Kabelfach

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie folgende Hinweise vor jedem Transport:

• Das Gerät ist ausgeschaltet.
• Das Gerät ist von Stromnetz getrennt und der Netzstecker wurde gezogen.

Beachten Sie folgende Hinweise nach jedem Transport:

• Das Gerät wurde aufrecht und sicher aufgestellt.

Lagerung

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

Lagern Sie das Gerät trocken und vor Frost und Hitze geschützt.
- Lagern Sie das Gerät in aufrechter Position und an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz.
Schützen Sie das Gerat ggf. mit einer Hülle vor eindringendem Staub.

Montage und Inbetriebnahme

Lieferumfang

• 1 x Gerat
• 1 x Anleitung

Gerä auspacken

Warning

Es besteht Erstickungsgefahr für Kinder durch Verpackungsmaterial! Halten Sie Verpackungsfolien und -teile von Kindern fern. Es besteht Lebensgefahr durch Ersticken.

1. Offnen Sie den Karton und entnehmer Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschadigt ist, und beschädigen Sie es beim Abwickeln nicht.

Montage

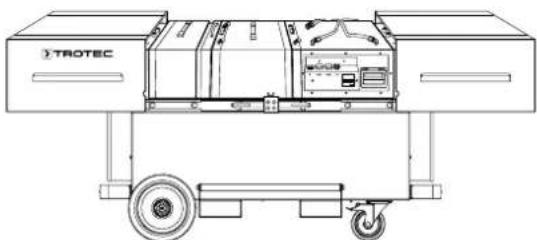

Schiebedeckel

Zum Offnen der Schiebedeckel (8) gehen Sie wie folgt vor:

1. Ziehen Sie die Stapelbügel (1) nach oben und klappen Sie diese um.
2. Ziehen Sie die Schiebedeckel (8) ruckartig nach außen und schieren Sie diese bis zum Anschlag auseinander.

Zum Schlieben der Schiebedeckel (8) gehen Sie wie folgt vor:

1. Schieben Sie die Schiebedeckel (8) zusammen, bis sie eingerastet sind.
2. Stellen Sie die Stapelbügel (1) aufrecht und arretieren Sie diese.

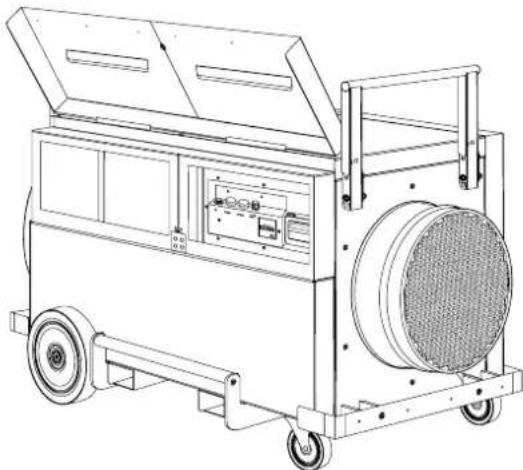

Klappdeckel

Um die Klappdeckel (7) zu öffnen, schwenken Sie diese nach oben, bis diese von den Magneten gehalten werden.

Verfahrens Sie zum Schlieben der Klappdeckel in umgekehrter Reihenfolge.

Filter einsetzen

Info

Die Filter sind nicht im Lieferumfang enthalten!

Wahlen Sie die Filter entsprechend Ihrrem

Einsatzbereich aus unserem Filtersortiment. Setzen Sie vor der ersten Inbetriebnahme die von Ihnen gewählten Filter ein.

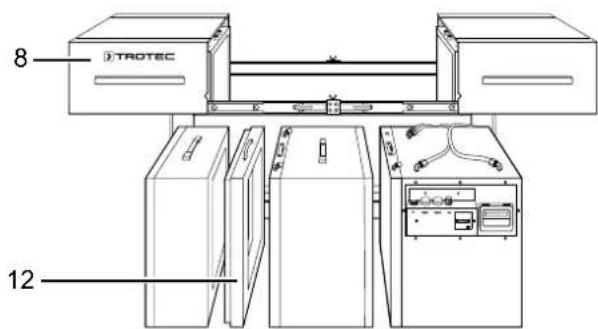

Vor der Inbetriebnahme muss die Filterkette des Gerätes entsprechend dem gewünschten Einsatzbereich konfiguriert werden. Dafür stehen zwei Filterboxen zur Verfügung.

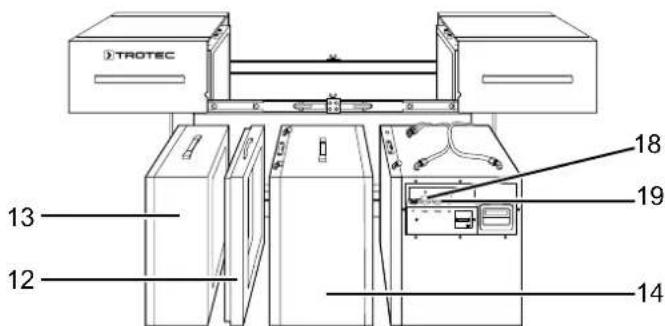

1. Offnen Sie die Schiebedeckel (8).
2. Ziehen Sie den Spannrahmen (12) nach oben heraus.
3. Entnehmen Sie nach Bedarf weitere Boxen aus dem Gerät.

Hinweis

Achten Sie bei allen Filtermontagen auf die korrekte Durchflussrichtung entsprechend der Richtung des Luftstroms (Luftstromrichtung: von hinten nach vorne)! Beachten Sie, dass der Hauptfilter unten im Gehäuse verriegelt ist. Die Verregelung befindet sich unter dem Spannrahmen (12) und dem Vorfilter (13).

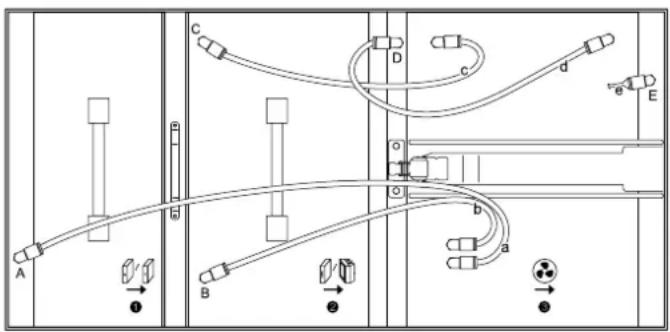

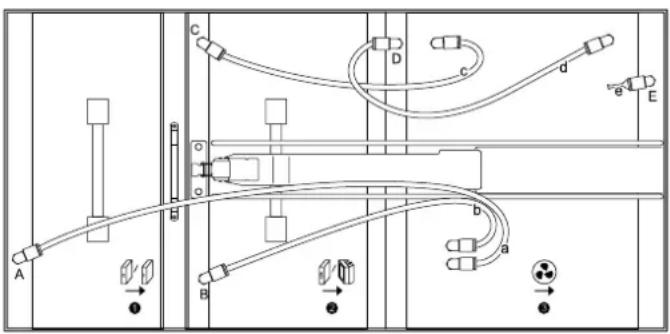

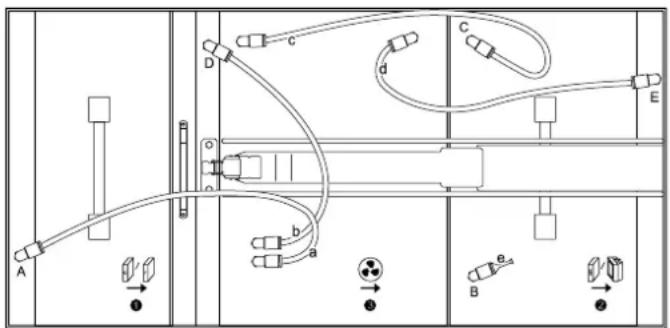

Konfiguration

Die TAC-Serie verfügt über die Vario-Shift Funktion. Das bedeutet, dass die Filtrerelemente für alle Anwendungsfälle variabel und vorschäftsmäßig angeordnet werden können.

• Baustellenkonfiguration mit Abscheidung von Schwebstoffen gem. DIN EN 60335-2-69 bis Staubklasse H; hier ist hervorzuheiten, dass bei diesen Anwendungen hauptsächlich die Filterung von gesundheitsgeführenden, zum Teil)sogar krebserzeugenden Staubpartikeln im Vordergrund steht. Damit beim Absaugen derartiger Stäube auch im Falle von Leckagen keine ungefilterte Luft aus dem Gerät austreten kann, muss die gesamte Filterkette im Unterdruck betrieben werden. Das heißt, der Ventilator ist nach dem Hauptfilter anzuordnen! Beide sind mit den gerätesitigen Spannelementen zu verspannen, damit der Schwebstofffilter während der gesamten Betriebszeit austrittsheit nicht mit belasteter Luft in Kontakt kommt und das Risiko von Leckagen minimiert ist!

• Reinraumkonfiguration mit Abscheidung von Schwebstoffen gem. DIN EN 1822-1:1998 bis Filterklasse H14 (bei erheblich reduzierter Luftmenge sind auch Filter higherer Abscheidegrade möglich); hier wird in der Regel Luft von einem belasteten Bereich in einen reinen Bereich geführt, z. B. als Frischluftzufuhr. Dabei fordern die geltenden Vorschriften in der Regel, dass die gefilte Luft nur noch mit einer sauberen und im Überdruck betriebenen Luftleitung/-kanal in Berührung kommt darf. Deshalb ist der Ventilator vor dem Hauptfilter anzuordnen! Auch hier sind diese Elemente wie bei der Baustellenkonfiguration zu verspannen!

• Allgemeine Konfiguration für die Reinigung der Luft von Grobstaub bzw. Feinstaub gem. DIN EN 779 bis Filterklasse F9; diese Anwendungen erfordern keine besondere Positionierung des Ventilators. Aus Gründen der einfacheren Handhabung des Filterwechsels wird empfohlen, den Ventilator als letztes Element einzubauen und zu verspannen.

Hinweis

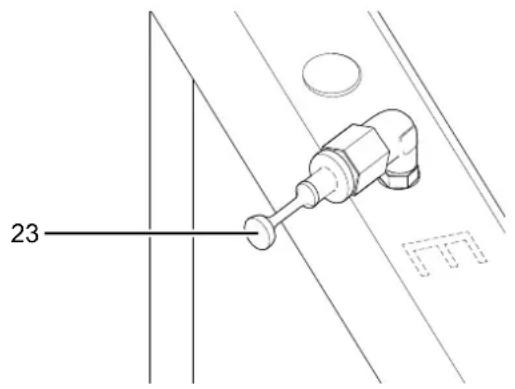

Bei den einzelnen Konfigurationen ist es wichtig, darauf zu achten, dass die Luftschläuche (Kennzeichnung a, b, c, d) und der Blindstopfen (23) entsprechend der Anordnung der Boxen (Vorfilter = 1 + Hauptfilter = 2 + Ventilator = 3) an die Messstellen (Kennzeichnung A, B, C, D, E) angeschlossen werden. Ansonsten wird die Filterüberwachung nicht Funktionieren!

Beispiel:

Inbetriebnahme

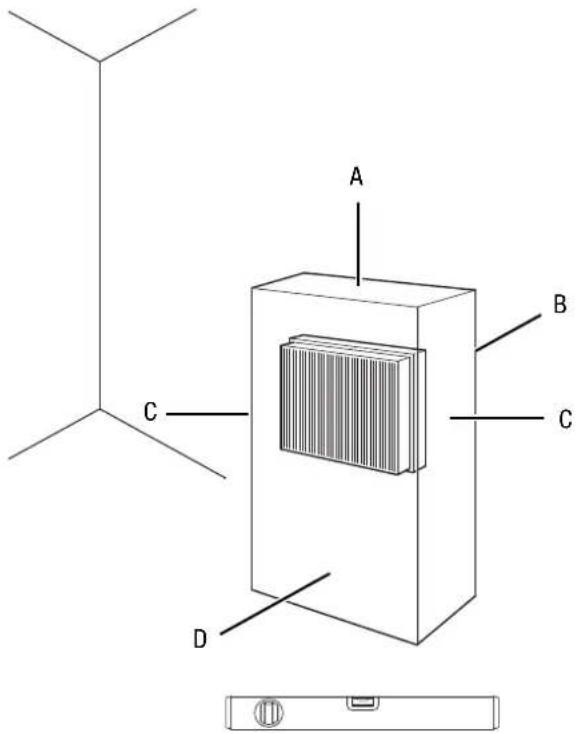

Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß dem Kapitel Technischer Anhang.

• Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel, insbesondere bei Aufstellung des Gerätes in der Raummitte. Verwenden Sie Kabelbrücken.
• Stellen Sie sicher, dass Kabelveränderungen vollständig aus-bzw. abgerollt sind.
• Stellen Sie das Gerät in der Nähe der Quelle der Luftverschmutzung auf.
• Halten Sie bei der Aufstellung des Gerätes ausreichend Abstand zu Wärmequellen ein.
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern.
• Stellen Sie sicher, dass Luftseinlass und Luftauslass frei sind.

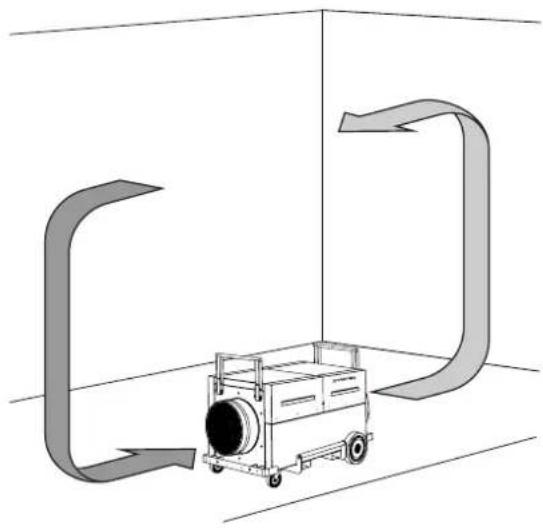

Aufstellen des Geräts innerhalb des Raumes, in dem die Luft gereinigt werden soll

• Achten Sie bei der Aufstellung des Gerätes auf eine zentrale Positionierung im Raum, in dem die Luft gereinigt werden soll. Alternativ können Sie das Gerät in der Naze der Quelle der Luftverschmutzung positionieren.
• Vor dem Betrieb mussen Sie sich vergewissern, dass die Filter wie gewünscht im Gerät installiert sind.
• Das Gerät arbeitet im Umluftbetrieb, d. h. die verschmutzte Luft gelangt über die Luft-Ansaugöffnung in den Luftreiniger und wird gereinigt aus der Luft-Ausblasöffnung ausgeblasen.

Luftreinigung im abgeschotteten Bereich per Umluftbetrieb:

Aufstellen des Geräts außerhalb des Raumes, in dem die Luft gereinigt werden soll

Das Gerät kann in Umluft- oder Durchluftbetrieb angeschlossen werden.

• Im Umluftbetrieb wird die zu reinigende Luft über einen Schlauch aus dem Raum in die Luft-Ansaugöffnung des Gerätes geführt. Die vereinigte Luft wird über einen weiteren Schlauch von der Luft-Ausblasöffnung wieder in den Raum geleitet.
• Im Durchluftbetrieb wird die zu reinigende Luft über einen Schlauch aus dem Raum in die Luft-Ansaugöffnung des Gerätes geführt. Dadurch wird der Raum in einem leichten Unterdruck gehalten. Saubere Frischluft stromt von außen nach.

Aufstellungsvarianten zur Unterdruckhaltung:

Bei Anschluss von Schlauchen ist auf Folgenden zu achten:

• Rohrleitungungen und Schläuche müssen auf die verfügbare staticische Pressung der Ventilatoren ausgelegt sein. Sie sind möglichst geradlinig und ausgestrekt zu verlagen. Am Gerät können jeweils 7,6 m Luftschlauch an der Luft-Ansaugöffnung und an der Luft-Ausblasöffnung angeschlossen werden.
• Luft-Ansaug- und Luft-Ausblasöffnung sind mindestens 1m voneinander entfernt zu platzieren.

Netzkabel anschlieBen

• Schlieben Sie den Netzstecker an eine ordnungsgemäß abgesicherte Steckdose an.

Bedienung

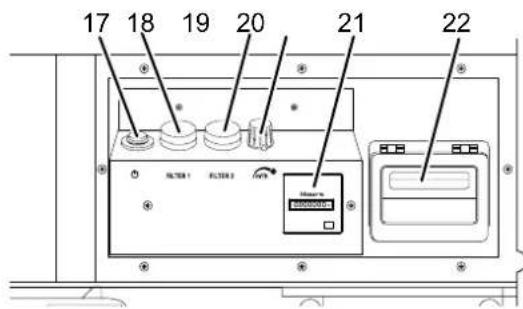

Bedienelemente

Nr.	Bezeichnung Bedeutung
17	Taste Ein/Aus Gerät ein- oder	ausschalten
18	Warnleuchte Filter 1 Anzeige	für erforderlichenGrobfilter- bzw.Feinfilterwechsel
19	Warnleuchte Filter 2 Anzeige	für erforderlichenSchwebstofffilter- bzw.Taschenfilterwechsel
20	Drehregler Luftmenge Einstell	len der gewünschtenLuftmenge
21	Betriebsstundenzahler Anzeige	für Betriebsstunden
22	Flowmatic mit Display Anzeige	der Luftmenge(Volumenstrom)

Gerä einschalten

1. Stellen Sie sicher, dass die Luft-Ansaugöffnung und die Luft-Ausblasöffnung nicht bedeckt sind.
2. Drehen Sie den Drehregler Luftmenge (20) gegen den Uhrzeitigersinn auf die niedrigste Stufe.
3. Drucken Sie die Taste Ein/Aus (17).

Die Taste Ein/Aus (17) leuchtet auf.

Luftmenge einstellen

Mit dem stufenlosten Drehregler Luftmenge (20) haben Sie die Möglichkeit, die Drehzahl des Ventilators und damit die geförderte Luftmenge des Gerätes zu verstellen.

AuBerbetriebnahme

Warning vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen handen.

Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdoseziehen. Fassen Sie darüber den Stecker an und nicht das Kabel.

Nachbestellbares Zubehor

Warning

Benutzen Sie nur Zubehor und Zusatzgeräte, die in dieser Anleitung angegeben sind.

Der Gebrauch anderer als in der Anleitung empfohlener Einsatzwerkzeuge oder anderen Zubehörs kann eine Verletzungsgefahr bedeuten.

Bezeichnung Antikelnummer
G4 Z-Line-Filter / ISO Coarse 75 %	7.160.000.448
F7 Plisseeffilter-Kassette / ISO ePM10 75 %	7.160.000.449
F7 Taschenfilter / ISO ePM10 75 %	7.160.000.450
H13 Schwebstofffilter mit Zulassung für Staubklasse H	7.160.000.451
G3 Farbnebelfilter / ISO Coarse 30 %	7.160.000.452
Aktivkohlefilter 7.165.005.000
Luftftransportschlauch Tronect SP-T, Länge 7,6 m	6.100.001.212

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfrei Funktion geprüft. Sollten denenk Hoch Funktionstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Das Gerät lauft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Solle das Gerät nicht anlaufen, setzen Sie eine elektrische Überprüfung von einem Fachbetrieb oder von Trotec durchführren.

Das Gerät ist laut bzw. vibriert:

• Überprüfen Sie, ob das Gerät aufrecht und standsichere aufgestellt ist.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

• Überprüfen Sie Luft einlass und Luftfilter auf Verschmutzungen. Entfern Sie außer Verschmutzungen.

Das Gerät verströmt einen unangenehmen Geruch:

• Ggf. sind Rauch, z. B. starker Tabakrauch, Gerüche und Verunreinigungen in der Luft. Lüften Sie den Raum.

Das Gerät Funktioniert nach den Überprüfungen nicht einwandfrei:

Kontaktieren Sie den Kundendienst des Herstellers. Geben Sie das Gerät ggf. zur Reparatur an einen autorisierten Elektrofachbetrieb oder an den Hersteller.

Wartung

Tätigkeiten vor Wartungsbeginn

Warning vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen handen.

• Schalten Sie das Gerät aus.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdoseziehen. Fassen Sie darüber den Stecker an und nicht das Kabel.

Warning vor elektrischer Spannung

Tätigkeiten, die das Öffnen des Gerätes erfordern, * dürfen nur von autorisierten Fachbetrieben oder vom Hersteller durchgeführt werden.

Hinweis

Überspannungsschutz berücksichtigten. Das Gerät ist mit einem Überspannungsschutz ausgestellt. Beachten Sie bei Prüfungen der elektrischen Sicherheit, dass die Prüfspannung auf 250 V reduziert werden muss.

Gehäuse reinigen

Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie daraufuf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie daraufuf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommt kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

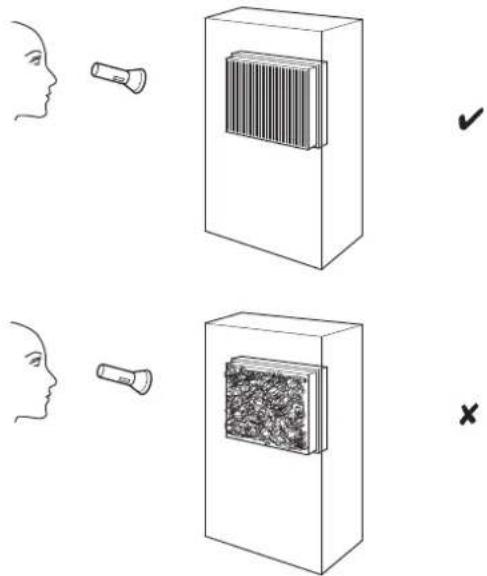

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie die Luftfilter.
2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
3. Prufen Sie das Geräteinnere auf Verschmutzungen.

4. Wenn Sie eine dichte Staubschicht erkennen, reinigen Sie das Geräteinnere mit einem Staubsauger.

5. Setzen Sie die Luftfilter wieder ein.

Filterwechsel

Die Filter mussen ausgetauscht werden, wenn die Warnleuchte Filter 1 (18) bzw. Filter 2 (19) während des Betriebes aufleucht und ein akustisches Signal ertont.

1. Ziehen Sie den Luftschlauch A von der Messstelle ab.
2. Ziehen Sie den Spannrahmen (12) nach oben heraus.
3. Ziehen Sie die Vorfilter-Box (13) nach oben aus dem Gerät und entnahmen Sie die Filter aus der Box.
4. Losen Sie bei Bedarf zusätzlich die Schnalle und den Spannhebel auf den Filter-Boxen.
5. Ziehen Sie die Luftschläuche B und C von den Messstellen ab.
6. Bewegen Sie die Hauptfilter-Box (14) etwas seitlich.
7. Ziehen Sie die Hauptfilter-Box (14) nach oben aus dem Gerät und entnehmer Sie die Filter aus der Box.
8. Verfahren Sie beim Einbau der Filterboxen in umgekehrter Reihenfolge.

Telescopschienen fetten

Die Teleskopschienen (10) der Deckel sind nach Reinigungsrarbeiten oder nach Bedarf zu fetten.

Entsorgung

Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und nach den geltenden ortlichen Entsorgungsverschriften.

Das Symbol einer durchgestruchenen Abfalltonne besagt, dass these Gerät und ggf. zugehörige Komponenten am Ende der Lebensdauer gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht im Hausmüll entsorgt werden)dürfen.

Zur kostenfrei Rückgabe stehen in Ihrer Näre Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw.

Kommunalverwaltung. Für die sie EU-Länder konnen Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Wenden Sie sich ansonsten an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

In Deutschland gilt die Pflicht der Vertreiber zur unentgeltlichen Rücknahme von Altgeräten nach § 17 Absatz 1 und 2 gemäß Elektro- und Elektronikergegesetz - ElektroG.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglich sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Technischer Anhang
Technische Daten

Parameter Wert
Modell TAC 5000
Artikelnummer 1.580.000.125
Luftmenge max. 4500 m	3/h
Empfohlene Luftmenge für Staubklasse H Raumgroße bei Filterfläche H13	2500 m³/h170 m³18 m²
Staubklasse (gemäß DIN 60335-2-69)	Staubklasse H (Durchlassgrad ≤ 0,005%) für Stoffe mit Arbeitsplatzgrenzwerten ≤ 0,1 mg/m³,krebserregende Gefahrstoffe gemäß GefStoffV § 11, TRGS 905 bzw. 906,zulassungsfähig zur Asbestsanierung gemäß TRGS 519
Motorleistung 1270 W
Netzanschluss 1/N/PE ~ 230 V / 50-60 Hz
Nennstrom 4,8 A
Anschlusskabel CEE 7/7, 2,5 m Kabellänge	Gummileitung (H05RR-F) Länge = 2,5 m
Luftftransportschlauchanschluss Ansaug-/ Ausblasseite	400 mm
Schallpegel (Abstand 1 m) 68 dB(A)
Abmessungen (Länge x Breite x Höhe)	1252 x 690 x 926 mm
Gewicht 113 kg

Empfehlung fur einsatzspezifische Filterkombinationen und entsprechende Raumgroßeignung

		geeignete Räume bis 1)
Einsatzgebiete Filterkombination m		3	m2
Grobstaub 2) (≤ 3 LW/h6) G4 1200 480
Feinstaub 3) (≤ 3 LW/h6)	G4+F7 bis F9	600	240
Schwebstoffe 4) (≤ 3 LW/h6)	G4+H13	150	60
Hygienebereiche 5) (≤ 3 LW/h6)	G4+H13	110	44

¹⁾ Bei einer angenommenen Raumhöhe von 3 m; ²⁾ Typische Grobstaubanwendungen: Sagen, Feilen; ³⁾ Typische Feinstaubanwendungen: Sanierungsarbeiten mit mineral- oder glaswollhaltigen Materialien; ⁴⁾ Typische Schwebstoffanwendungen: Schleifen, Asbest- bzw. Schimmelpilzsanierung, Mineralstäube etc.; ⁵⁾ H13 nachgeschaltet; ⁶⁾ Luftwechsel pro Stunde

optionaleusstattung(aufAnfrage)

Führungsräder mit Luftreifen, spurlos

Bockrollen (statt Führungsräder)

Einfahrtaschen für Gabelstapler

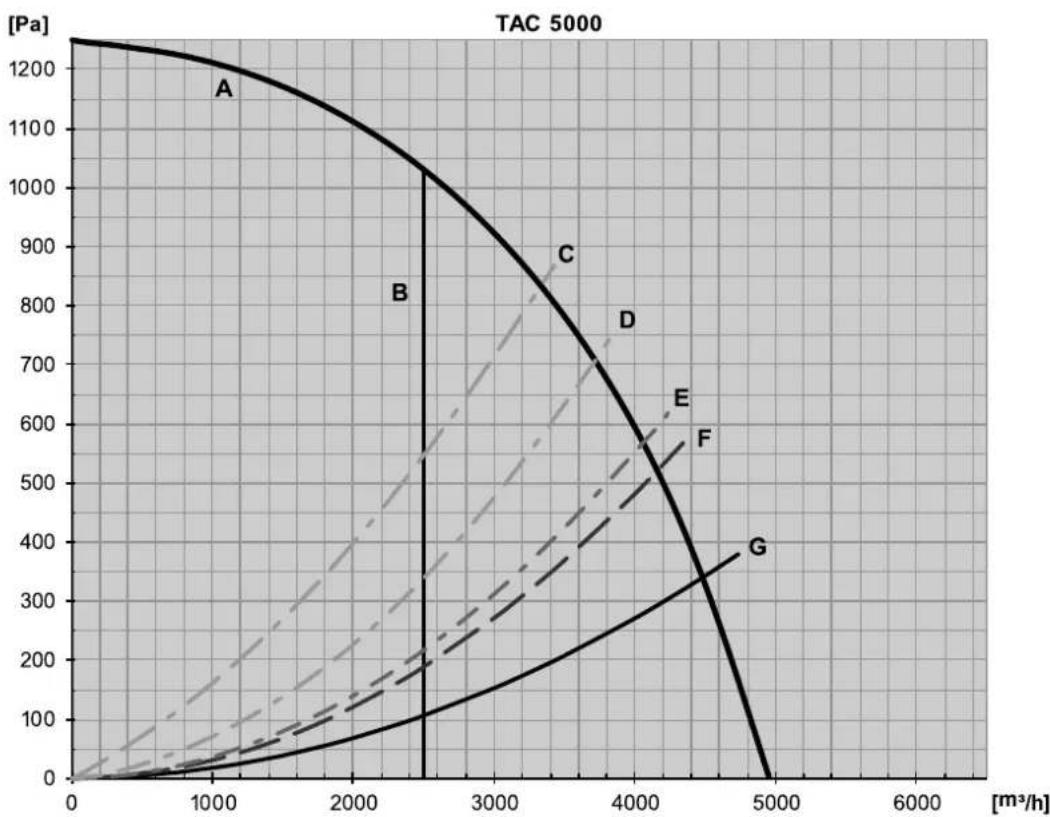

Leistungsdiagramm

A Ventilator
B empfohlene	Luftmenge für Staubklasse H
C mit Filterkombination G4+H13 (Zulassung für Staubklasse H) und Lufttransportschlauch*
D mit Filterkombination G4+F7 und Lufttransportschlauch*
E mit Filter G4 und Lufttransportschlauch*
mit Farbnebelfilter und Lufttransportschlauch*
F ohne Filter, mit Lufttransportschlauch*
* Druckseitig angeschlossen, Standardlänge 7,6 m, verlegt mit einem 90°-Bogen. Bei gestreckter, bogenfreier Verlegung des Luftschlauches sind bis zu 25% höhere Luftmengen möglich!

Gesamtansicht Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Grundgehäuse	ZAT0001045 9 Rammschutz	055
2	Vorfilter	ZAT0001167 10 Gestell	055
3	HEPA	ZAT0001004 11 Deckel	055
4	Ventilator	ZAT0001033 12 Federanspannelement	055
5	Spannelement	ZAT0000975 13 Mutter	055
6	Spannausleger	P10003329	14 Schraube	P10001594
7	Spannstange	P10003328	15 Mutter	P10001121
8	Luftaustritt	ZAT0001119

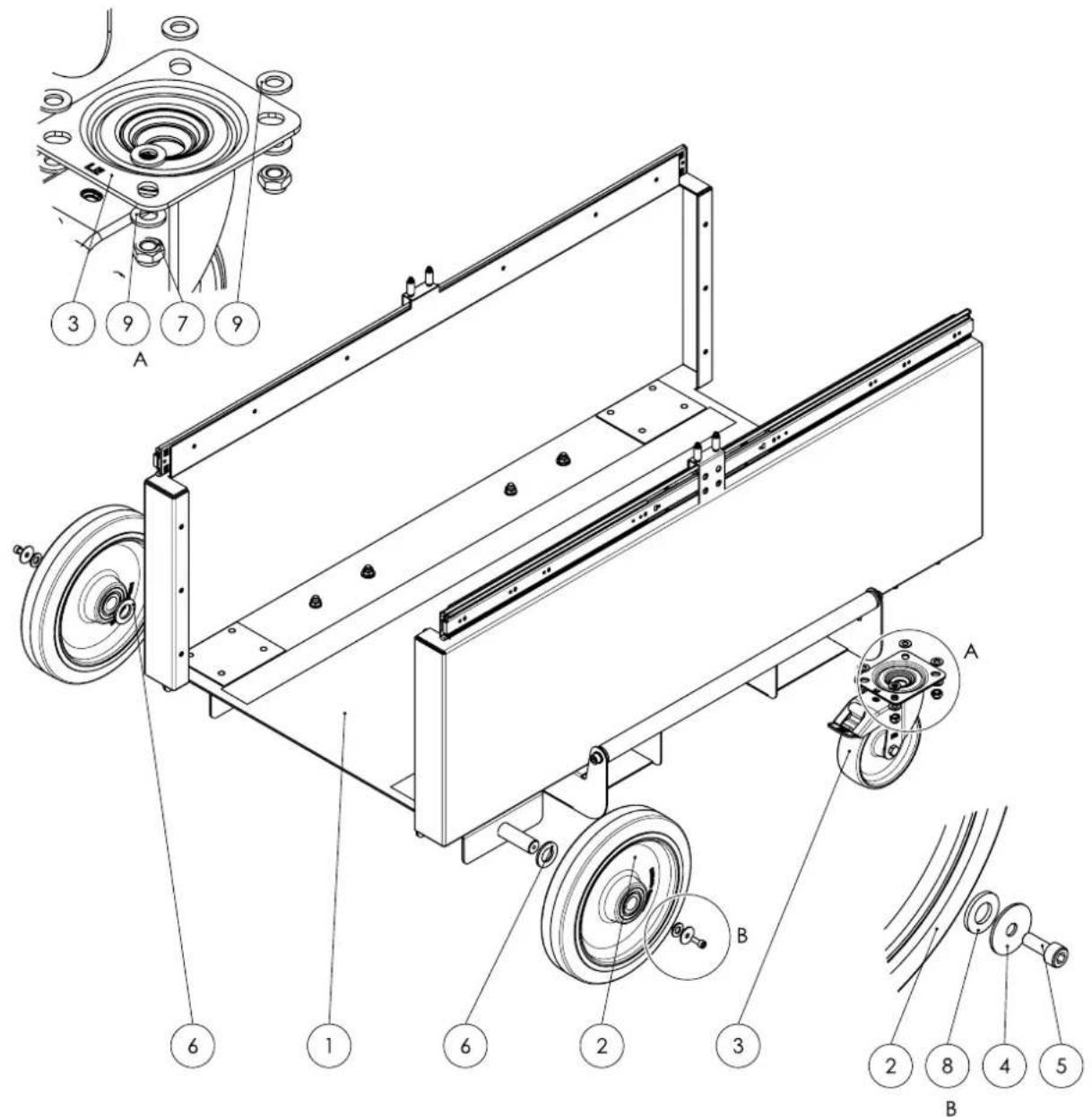

Grundgehause Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Bodenwanne ZAT0001110 6 Scheibe P10001612
2	Rad P10001535 7 Mutter P10000099
3	Rad P10001534 8 Scheibe P100000306
4	Scheibe P10001119 9 Scheibe P10000016
5	Schraube P10001252

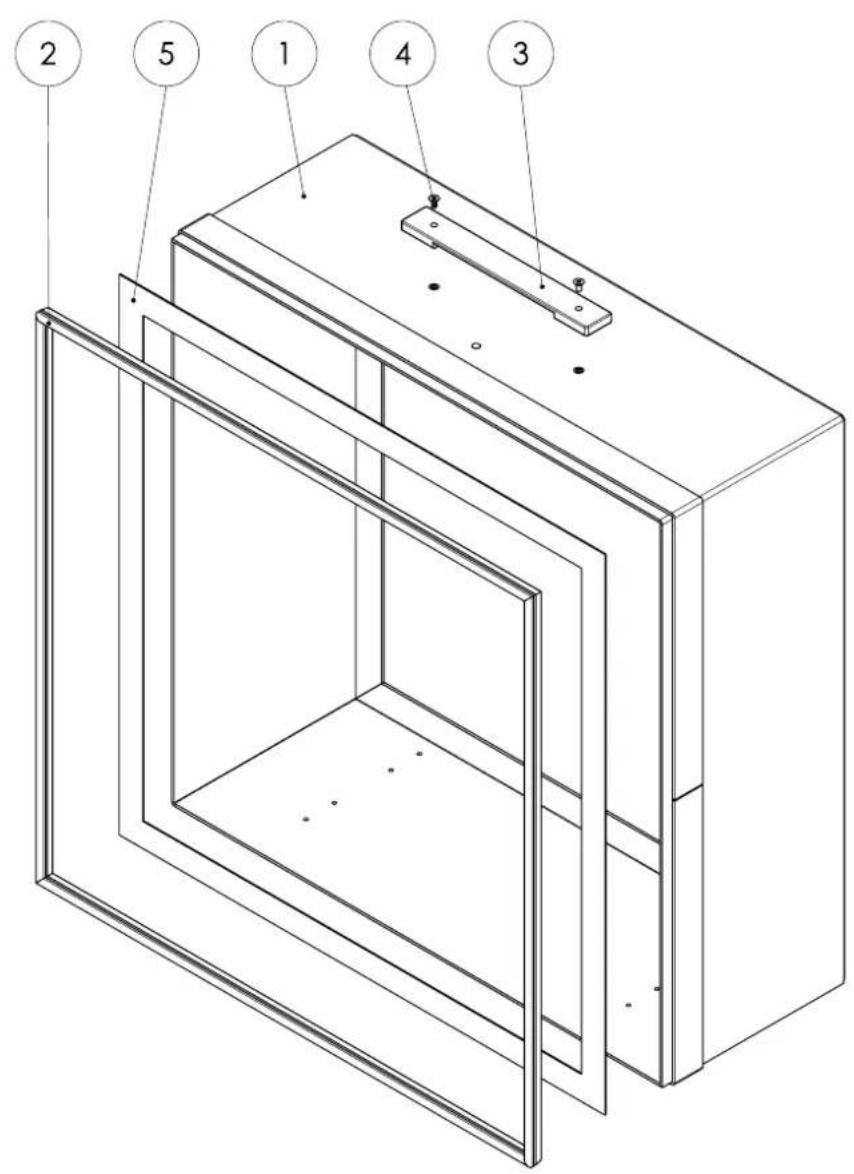

Vorfilter Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr. Bezeichnung Antikelnummer	Nr. Bezeichnung Antikelnummer
1 Gehäuse Vorfilter P10003310 4 Schraube P10000849
2 Dichtung P10000290 5 Dichtband P10007992
3 Riemen-Griff P10001543

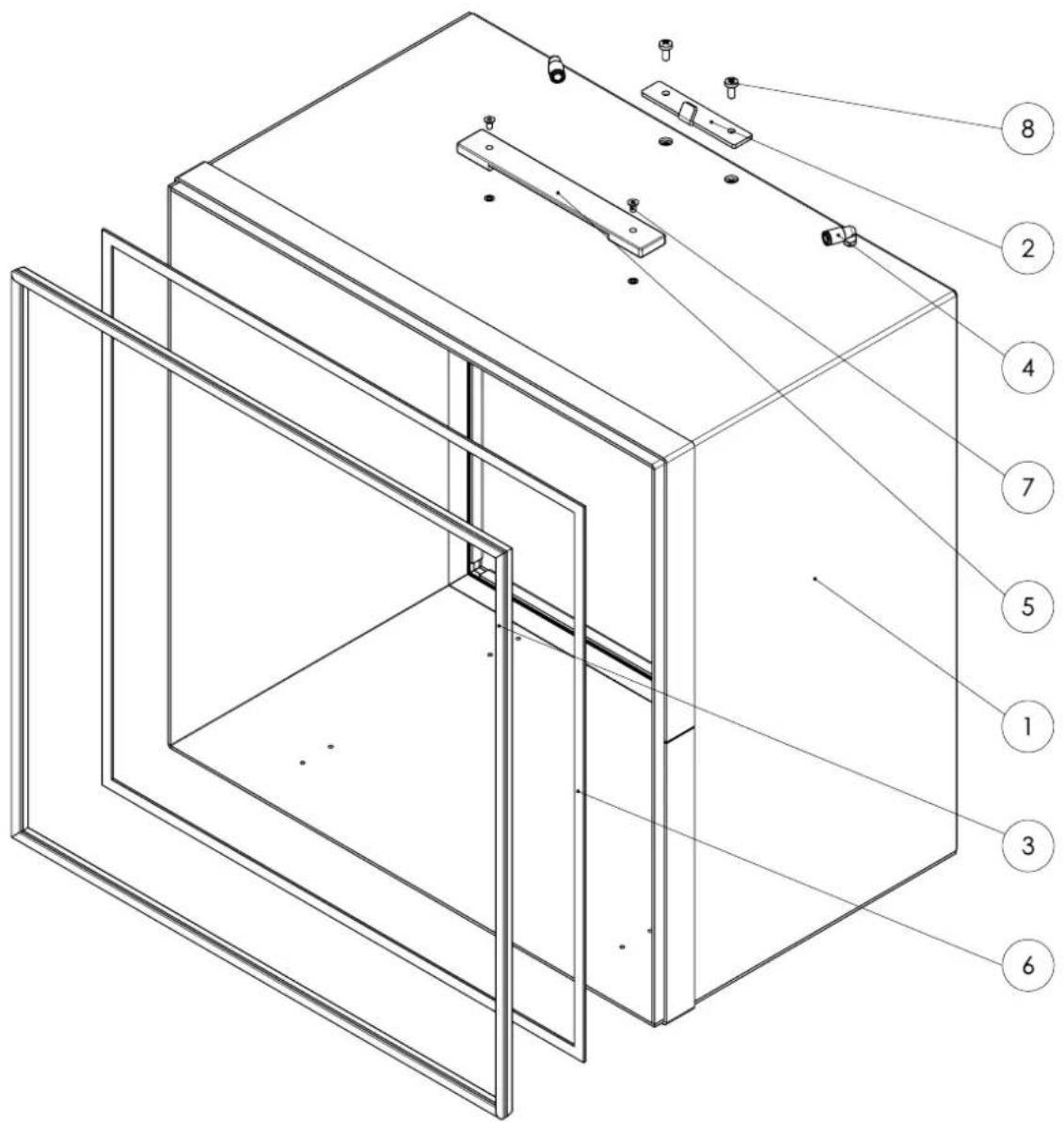

HEPA Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Rahmen HEPA SBG P10003303	5	Riemen-Griff P10001543
2	Einhakblech P10003309	6	Dichtband P10000357
3	Dichtung P10000290	7	Schraube P10000849
4	Winkelverschraubung P10001306	8	Schraube P10001196

Ventilator Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Gehäuse Ventilator	P10003306	20	Ventilator	P10000595
2	Elektrobox ZAT0001087	21	Schutzgitter	P10006720
3	Kabelbox SBG	P10008302	22	Distanzhülse	P10001110
4	Rahmen Ventilator	P10003307	23	Durchführung	P10001417
5	Einhakblech	P10003309	24	Scheibe		P10001134
6	Eingriffschutz	P10008299	25	Schraube	P10000782
7	Abdeckung Netzfilter	P10008300	26	Scheibe		P10001310
8	Netzfilter	P10001275	27	Scheibe		P10000490
9	Kabelverschraubung	P10007561	28	Schraube	P10000322
10	Mutter	P10003618	29	Schraube	P10001461
11	Winkel-Schottverbindung	P10001550	30	Schraube	P10001196
12	Dichtung	P10001855	31	Schraube	P10001640
13	Winkelverschraubung	P10001306	32	Schraube	P10008232
14	Differenzdruckwächter	P10001544	33	Schraube	P10001129
15	Differenzdruckwächter	P10001545	34	Scheibe		P10000404
16	Distanzhülse	P10001434	35	Mutter	P1000006
17	Mutter	P10007562	36	Scheibe		P10000038
18	Dichtband	P10000357	37	Schraube	P10001958
19	Dichtband	P10007992

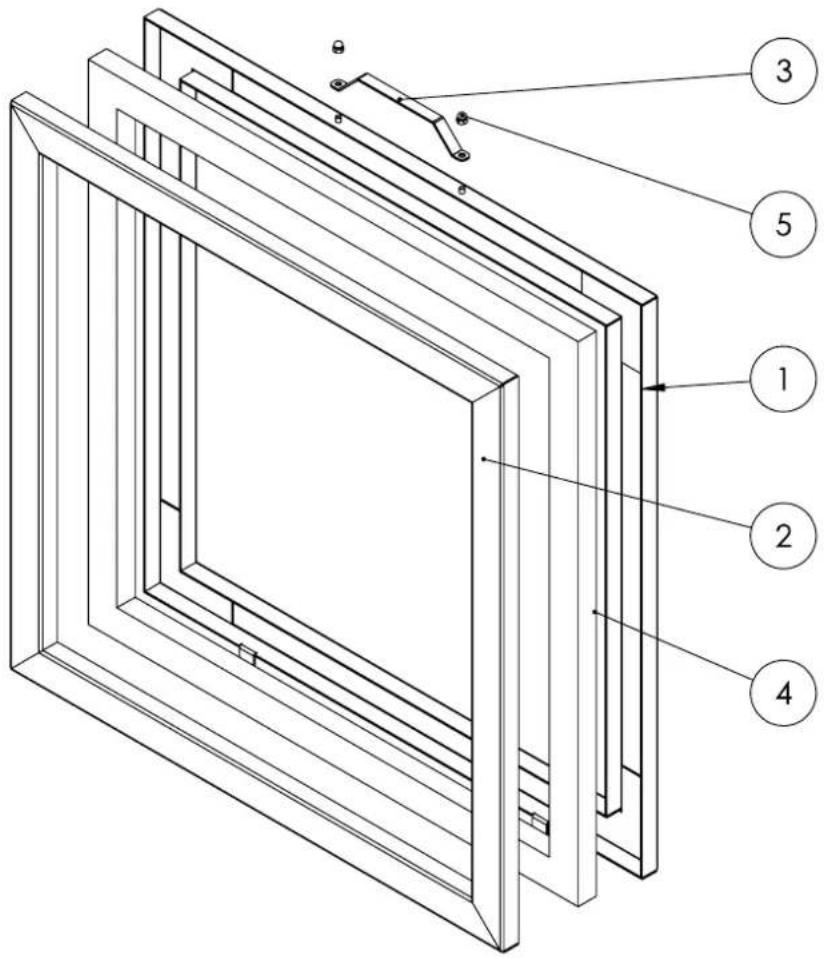

Spannelement Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Spannrahmen P10003301 4 Dichtband P10001422
2	Spannrahmen P10003302 5 Mutter P10000768
3	Griff P10002158

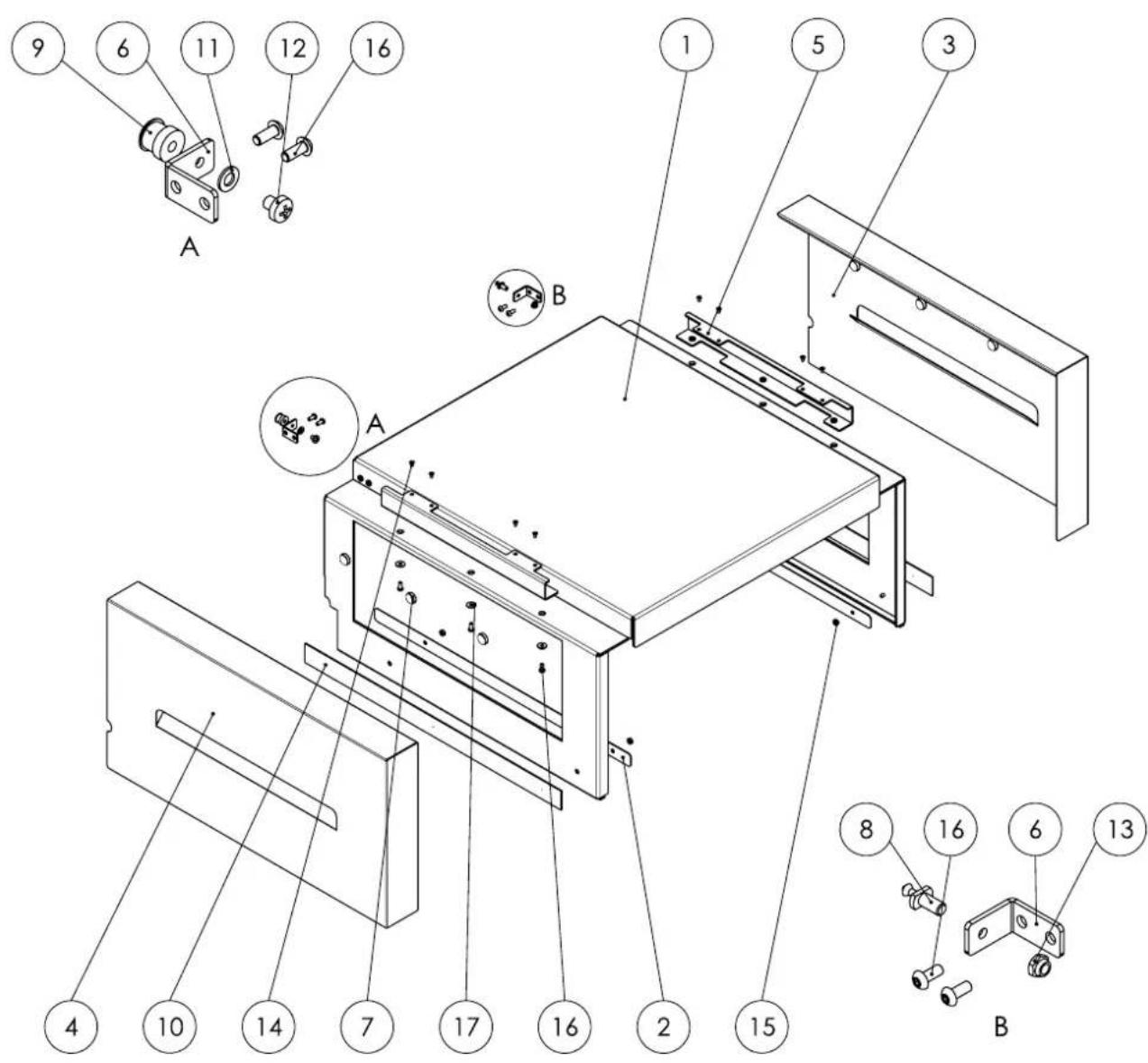

Deckel Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Deckel	SBG P10003312	10	Magnetband	P10001741
2	Verständigungsblech	P10006757	11	Scheibe	P10000211
3	Seite	enteil P10003313	12	Schraube	P10001179
4	Bende	SBG P10003314	13	Mutter	P10000210
5	Klappwinkel	P10003315	14	Schraube	P10000783
6	Winkel		15	Mutter	P10000208
7	Magnet		16	Schraube	P10000782
8	Verschlusszapfen		17	Scheibe	P10000449
9	Verschlusshülse	P10001243

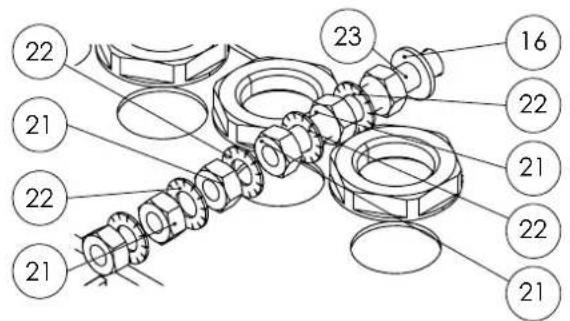

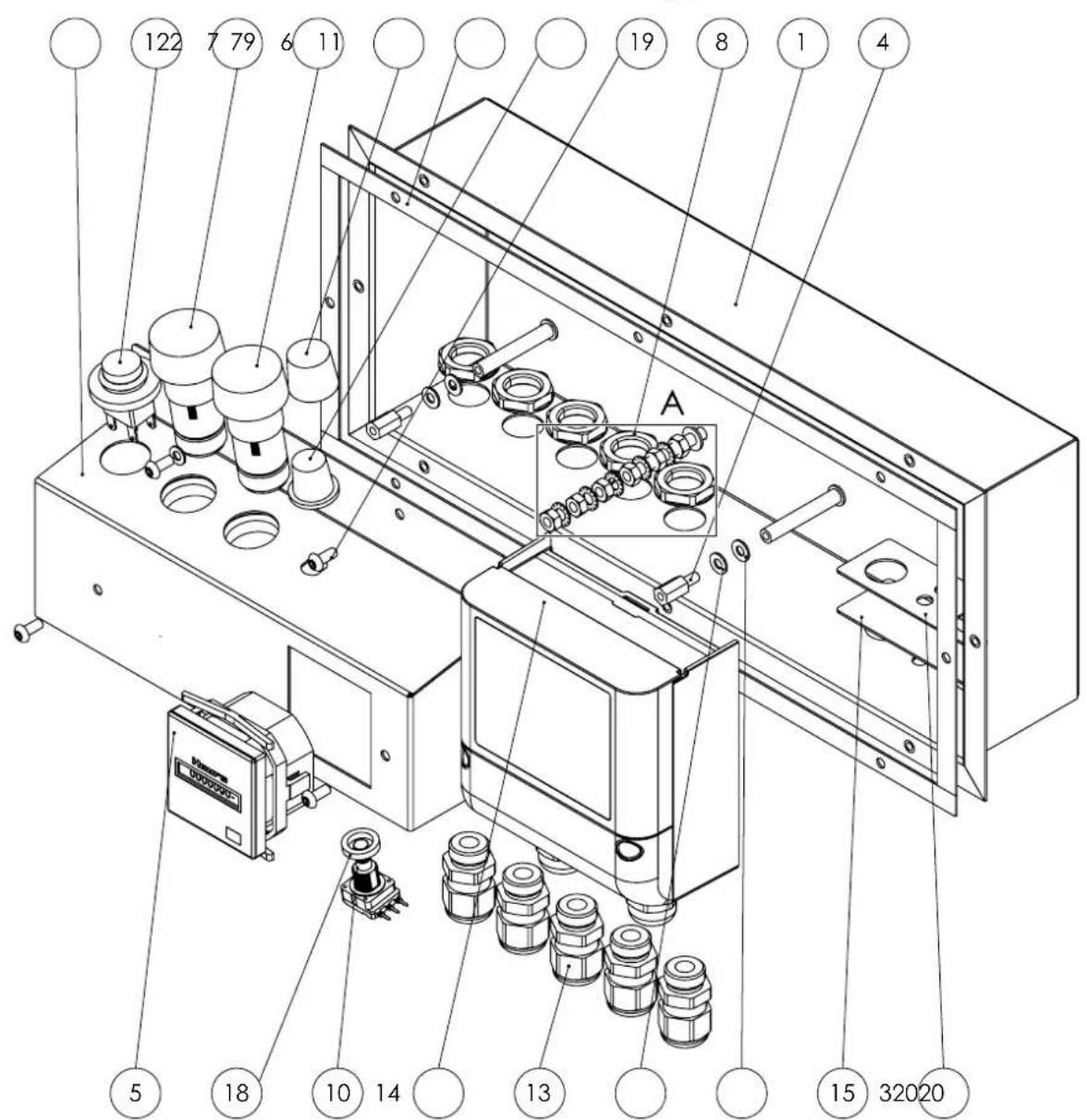

Elektrobox Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

A

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Elektrobox	P10006259	13	Kabel	verschraubung	P10007561
2	Elek	-Montageblech	14	Drucksensor	P10006258
3	Dichtblech	P10006260	15	Dichtband	P10000357
4	Distanzhülse	P10001555	16	Scheibe	P10001134
5	Betriebsstundenzahler	P10001137	17	Scheibe	P10001310
6	Dichtband	P10000357	18	Distanzhülse	P10000364
7	Signalleuchte	P10002353	19	Schraube		P10000782
8	Mutter	P10007562	20	Scheibe	P10000038
9	Kappe	P10001249	21	Mutter		P10000006
10	Potentiometer	P10001751	22	Scheibe	P10000404
11	Drehknopf	P10001250	23	Schraube		P10001958
12	Schalter	P10001376

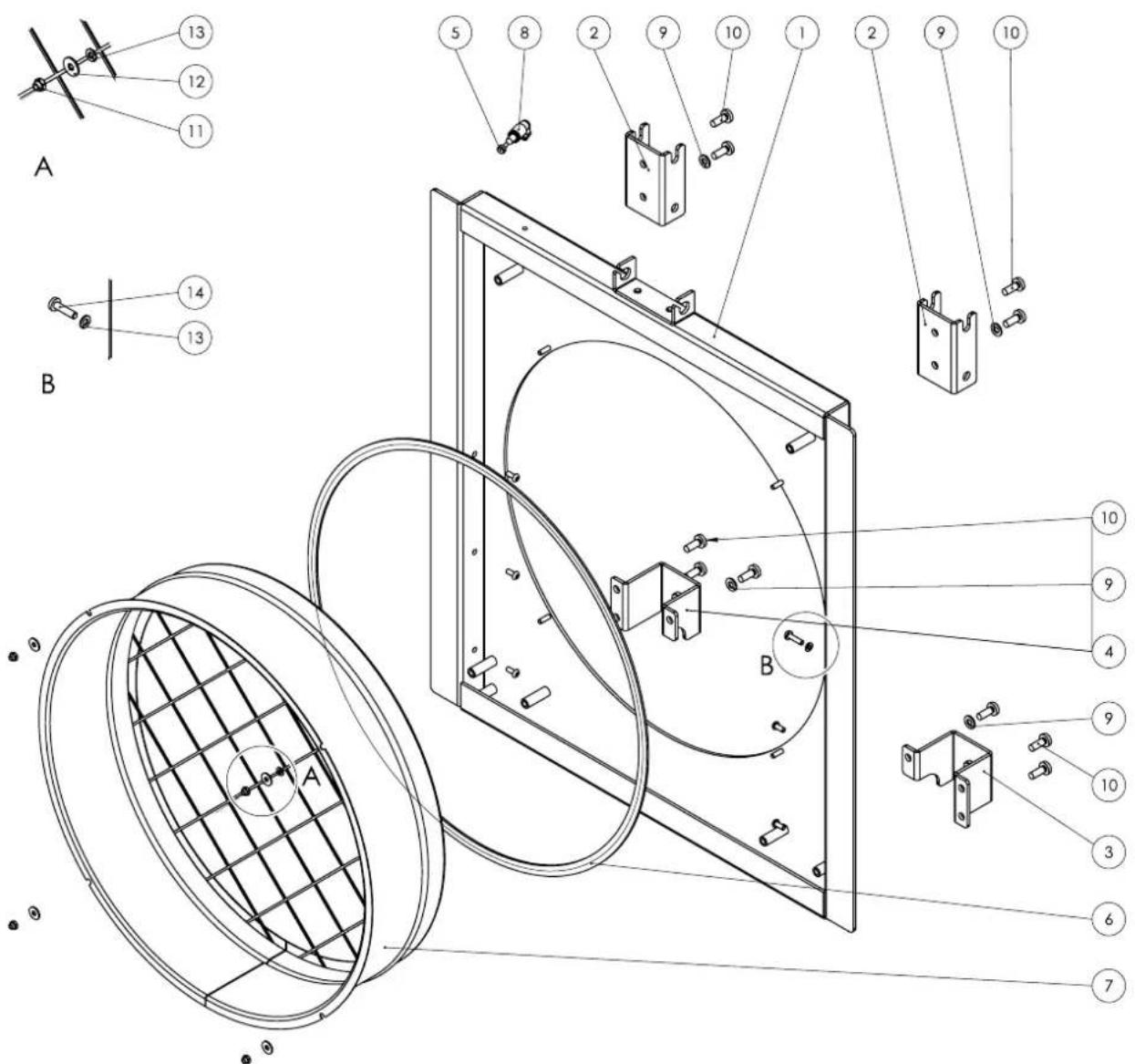

Luftaustritt Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Luftaustritt	P10003318	8	Winkel	verschraubung	P10001306
2	Gestell Halter	P10003319	9	Scheibe	P10001133
3	Stoßstangen	Halter	10	Schraube	P10001200
4	Stoßstangen	Halter	11	Mutter	P10000013
5	Verschlussstopfen	P10001646	12	Scheibe	P10000449
6	Dichtband		P100	000357	13	Scheibe P10001310
7	Bundkragen		P100	000655	14	Schraube P10001960

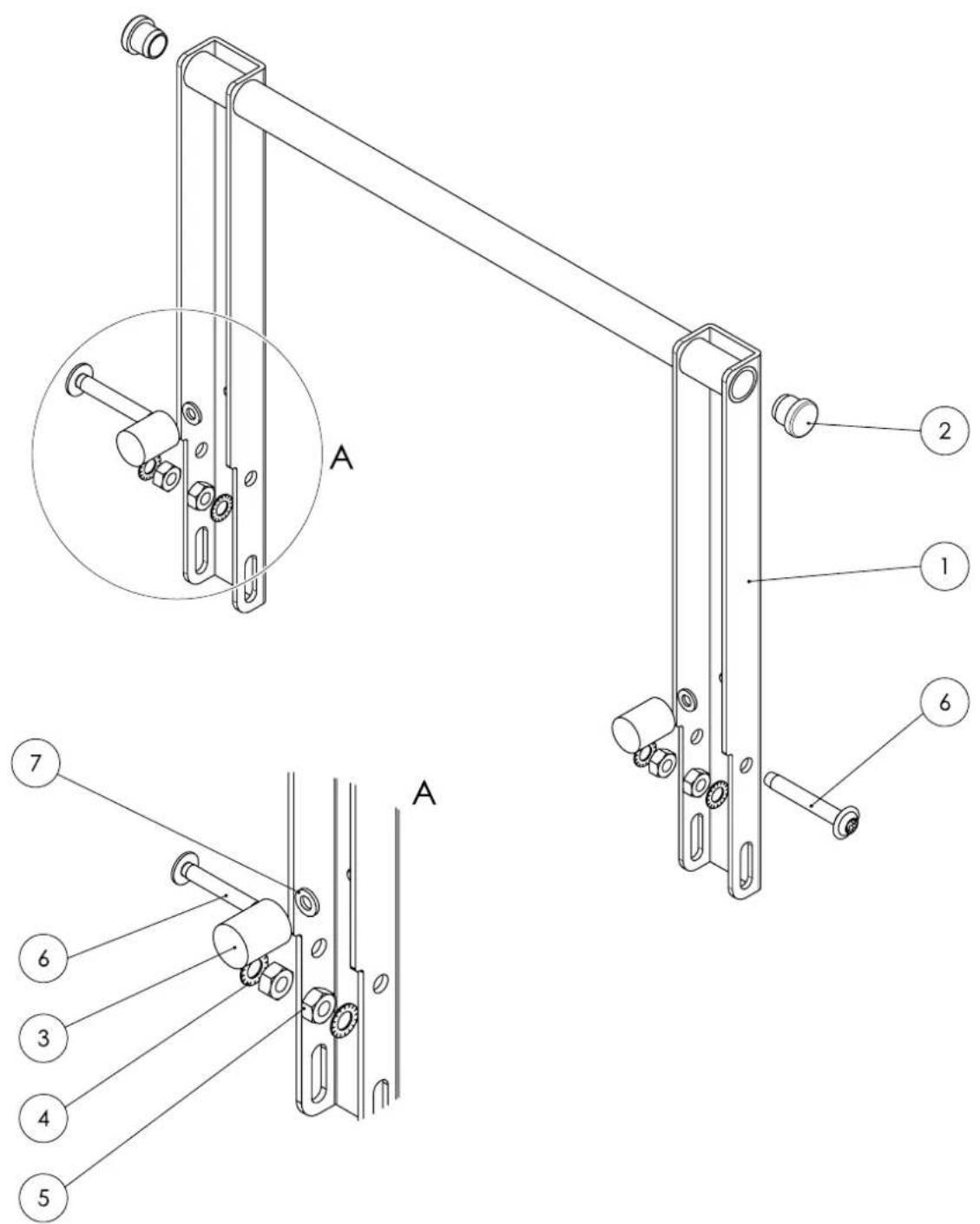

Gestell Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr.	Bezeichnung	Artikelnummer	Nr.	Bezeichnung	Artikelnummer
1	Gestell P10003317	5 Mutter P100	001188
2	Lamellenstopfen	P10002041	6 Schraube	P10001594
3	Gumipuffer	P10001546	7 Scheibe	P10000019
4	Scheibe	P10001111

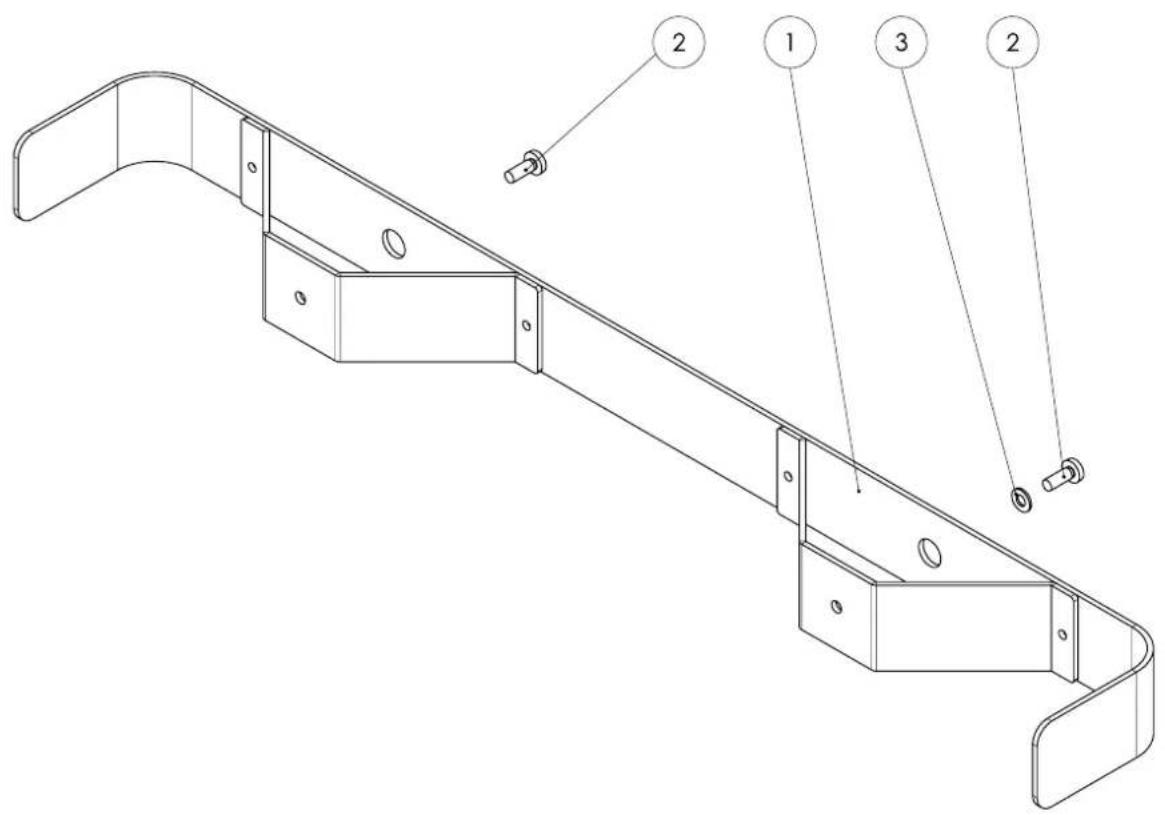

Rammschutz Info

Die Positionsnummern der Ersatzteile untersenden sich von den in der Anleitung verwendeten Positionsummern der Bauteile.

Nr. Bezeichnung Antikelnummer	Nr. Bezeichnung Antikelnummer
1 Stoßstange SBG P10003311 3 Sacheibe P10001133
2 Schraube P10001200

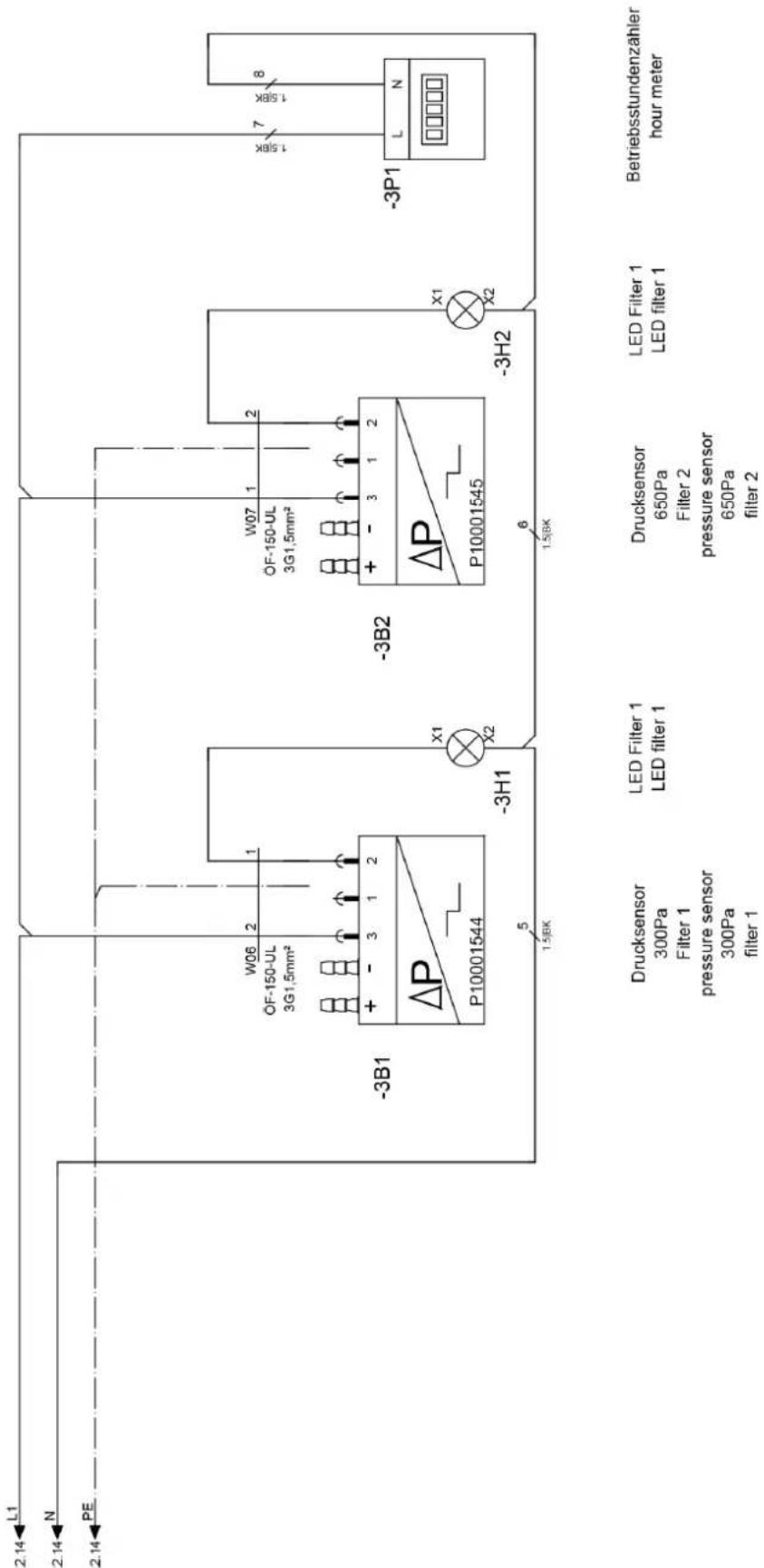

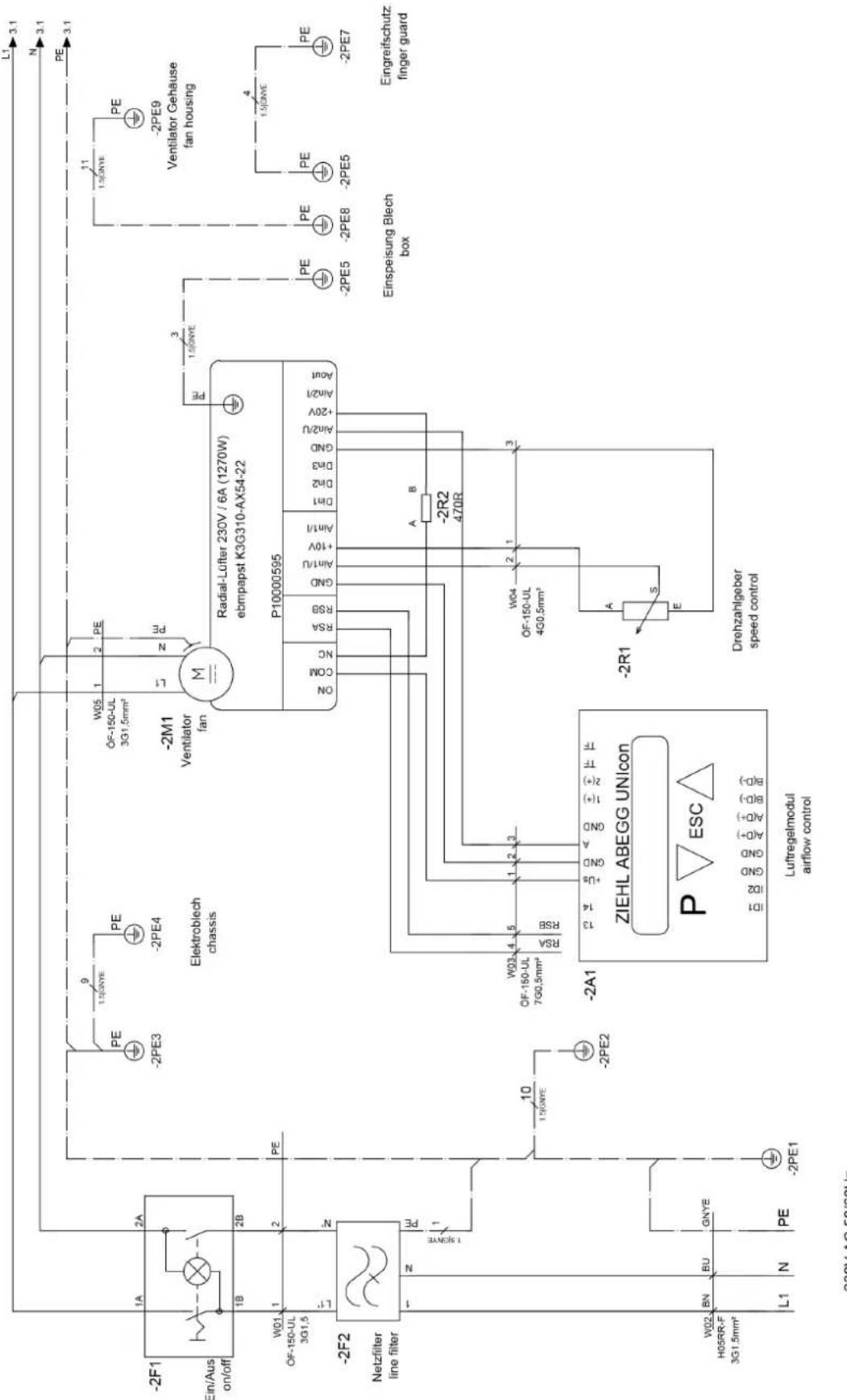

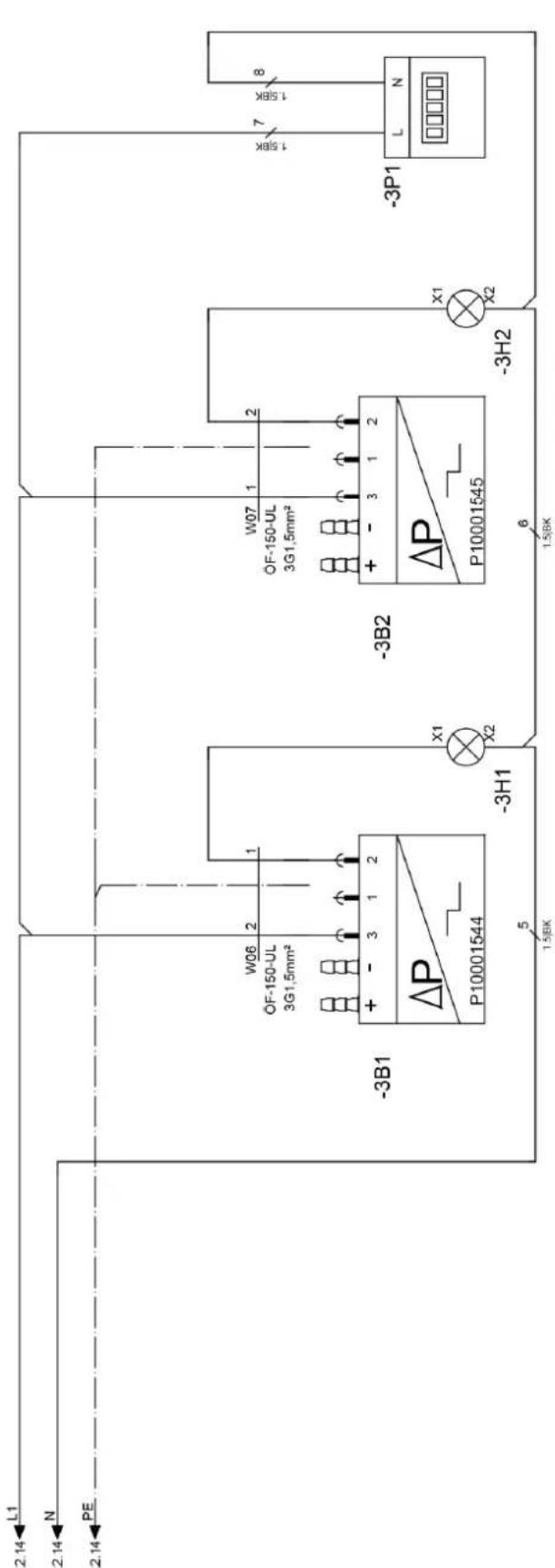

Schaltpläne

EU-Konformitätserklärgung (Original)

Konformitätserklarung im Sinne der EG-Richtlinie Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A

Wir, die Trotec GmbH, erklaren in alleiniger Verantwortung, dass das nachfolgend bezeichnete Produkt entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit allen einschlagigen Bestimmungen der EG-Richtlinie Maschinen i.d.F. 2006/42/EG.

Produktmodell / Produkt: TAC 5000

Produkttyp: Luftreiniger

Baujahr ab: 2024

Das Produkt entspricht außer dem allen einschlagigen Bestimmungen der folgenden Richtlinien/Verordnungen:

2011/65/EU
2014/30/EU

Angewandte harmonisierte Normen:

EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13857:2019
EN ISO 14118:2018
EN 55011:2016
EN 55011:2016/A1:2017
EN 55011:2016/A11:2020
EN 60204-1:2018
EN 60335-1:2012
EN 60335-1:2012/AC:2014
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-1:2012/A15:2021
EN 60335-2-65:2003
EN 60335-2-65:2003/A11:2012

Angewandte nationale Normen und technische Spezifikationen:

EN 55011:2016/A2:2012
EN 60335-1:2012/A16:2023
EN 60335-2-65:2003/A1:2008
EN 60335-2-65:2003/A12:2022
EN 60335-2-65:2003/A2:2022
EN 60335-2-65:2003/C1:2004
EN 62233:2008

Hersteller und Name des Bevollmächtigten der technischen Unterlagen:

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telefon: [phone]

E-Mail: [e-mail]

Ort und Datum der Ausstellung:

Heinsberg, den 17.11.2024

Joachim Ludwig, Geschäftsführer

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Germany

[phone]

[phone]

[e-mail]

www.trotec.com

EN

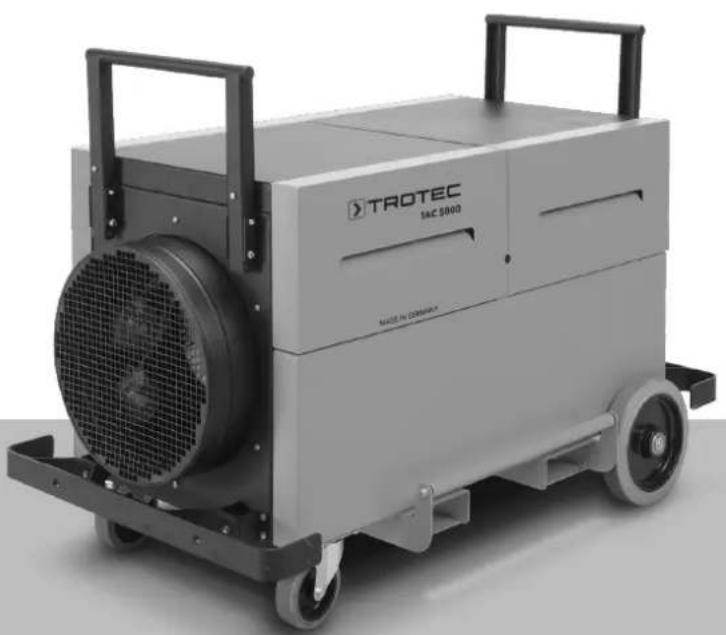

ORIGINAL INSTRUCTIONS AIR CLEANER

Table of contents

Betriebsstundenzahler
hour meter
LED Filter 1
LED filter 1
Drucksensor
650Pa

Filter 2

pressure set

LED Filter 1

LED filter 1:

Drucksensor

300Pa

Filter 1

PRESSURE SENSOR

300Pa

filter 1

EU-overensstemmelseserklaering (oversaatelse af originalen)

Produktionsfra: 2024

Produkt opfylder alle relevante bestemmelser i folgende direktiver/orfordninger:

2011/65/EU
2014/30/EU

Anvendte harmonisere de standarder:

EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13857:2019
EN ISO 14118:2018
EN 55011:2016
EN 55011:2016/A1:2017
EN 55011:2016/A11:2020
EN 60204-1:2018
EN 60335-1:2012
EN 60335-1:2012/AC:2014
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-1:2012/A15:2021
EN 60335-2-65:2003
EN 60335-2-65:2003/A11:2012

Heinsberg, den 17.11.2024

Botsbescherming Info
