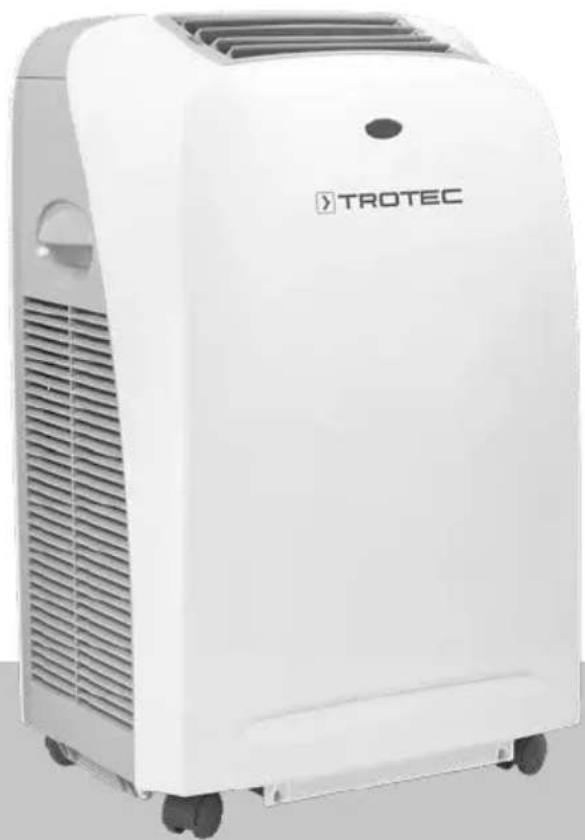

PAC 2600 S - Klimaanlage TROTEC - Kostenlose Bedienungsanleitung

Marke	Trotec
Modell	PAC 2600 S
Produkttyp	Mobile Monoblock-Klimaanlage
Abmessungen (H x B x T)	70 x 45 x 40 cm
Gewicht	27 kg
Stromversorgung	230 V ~ 50 Hz
Kühlleistung	2 600 W (9 000 BTU/h)
Stromverbrauch	900 W
Kältemittel	R290 (0,18 kg)
Hauptfunktionen	Kühlung, Entfeuchtung, Ventilation, 24-Stunden-Timer
Wartung und Reinigung	Luftfilter alle 2 Wochen reinigen; abnehmbarer Wassertank
Sicherheit	Frostschutz, automatische Abschaltung bei vollem Tank, Kindersicherung
Ersatzteile und Reparierbarkeit	Luftfilter, Fernbedienung, Abluftschlauch erhältlich
Allgemeine Informationen	Schallpegel: 62 dB(A); Luftdurchsatz: 300 m³/h; Energieklasse A

Häufig gestellte Fragen - PAC 2600 S TROTEC

Wie installiere ich die Klimaanlage PAC 2600 S?

Stellen Sie das Gerät in der Nähe eines Fensters oder einer Tür auf, um die warme Luft über den mitgelieferten Schlauch abzuleiten. Achten Sie darauf, dass der Abluftschlauch nicht geknickt ist und der Auslass frei ist. Schließen Sie das Gerät an eine 230-V-Steckdose an.

Wie wird das Kondenswasser abgeführt?

Der PAC 2600 S verfügt über einen integrierten Wassertank. Wenn dieser voll ist, leuchtet eine Kontrollleuchte auf und das Gerät schaltet sich ab. Sie können den Tank manuell entleeren oder den optionalen kontinuierlichen Ablaufschlauch verwenden.

Wie oft muss der Luftfilter gereinigt werden?

Es wird empfohlen, den Luftfilter während der Nutzung alle zwei Wochen zu reinigen. Entfernen Sie den Filter, waschen Sie ihn mit lauwarmem Seifenwasser, trocknen Sie ihn vollständig und setzen Sie ihn wieder ein.

Ist die Klimaanlage laut?

Der Schallpegel beträgt etwa 62 dB(A), was dem Geräusch einer normalen Unterhaltung entspricht. Verwenden Sie nachts den Silent-Modus, falls verfügbar, um den Geräuschpegel zu reduzieren.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien der Fernbedienung (ersetzen Sie sie bei Bedarf) und stellen Sie sicher, dass kein Hindernis das Signal zwischen der Fernbedienung und dem Empfänger am Gerät blockiert.

Wie verwende ich den Entfeuchtungsmodus?

Drücken Sie die Modustaste, bis das Wassertropfen-Symbol ausgewählt ist. Das Gerät arbeitet dann mit reduzierter Geschwindigkeit, um Feuchtigkeit zu entziehen. Leeren Sie regelmäßig den Tank.

Wie programmiere ich den Timer?

Drücken Sie die Timer-Taste, um die verzögerte Abschaltung (1 bis 24 Stunden) einzustellen. Sie können auch einen verzögerten Start einstellen, wenn das Gerät ausgeschaltet ist.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, der PAC 2600 S verfügt über eine automatische Abschaltung, wenn der Wassertank voll ist oder die Raumtemperatur den Sollwert erreicht. Überprüfen Sie auch, ob der Abluftschlauch nicht verstopft ist.

Kann ich die Klimaanlage ohne Abluftschlauch verwenden?

Nein, der Abluftschlauch ist unerlässlich, um die warme Luft nach außen abzuleiten. Ohne ihn kühlt das Gerät nicht effektiv und könnte überhitzen.

Wo finde ich Ersatzteile für den PAC 2600 S?

Die Ersatzteile (Luftfilter, Fernbedienung, Abluftschlauch) sind beim Trotec-Kundendienst oder bei autorisierten Händlern erhältlich. Beachten Sie die Referenzen in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG PAC 2600 S TROTEC

BEDIENUNGSANLEITUNG OPERATING MANUAL

MANUEL D'UTILISATION BEDIENINGSHANDLEIDING

1. Sicherheitshinweise ..... A - 1
2. Transport und Verpackung ..... A - 2
3. Gerätebeschreibung ..... A - 2
4. Beschreibung der Einzelteile ..... A - 3

Bedienfeld ...... A

Fernbedienung ...... A - 5

Überlastungsschutz A-6

Pflege und Wartungshinweise....A - 6

Fehlerbeschreibung und -diagnose.....A - 7

1. Installation A - 8

Installationszubehör ..... A - 8

Das Gerät aufstellen....A - 9

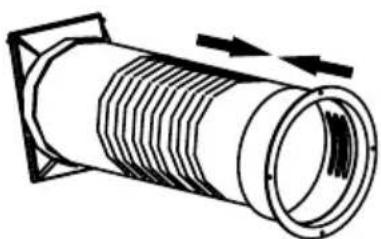

Abluftschlauch und Adapter montieren .... A - 9

Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Warennamen sind eingetragene und sollten als solche betrachtet werden. Konstruktionsveränderungen im Interesse einer laufenden Produktverbesserung sowie Form-/Farbveränderungen bleiben vorbehalten. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © TROTEC®

01. Sicherheitshinweise

Dieses Gerät wurde vor seiner Auslieferung umfangreichen Material-, Funktions- und Qualitätsprüfungen unterzogen.

Trotzdem können von dem Gerät Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird!

Beachten Sie die folgenden Hinweise:

• Das Gerät ist nicht für den Betrieb im Freien geeignet. - Beachten Sie, dass das Gerät nicht in explosionsgefährdeten Räumen aufgestellt und betrieben werden darf. - Achten Sie auf einen ausreichenden Sicherheitsabstand zu entzündlichen Gegenständen.

• Halten Sie einen Mindestabstand von 1 m zu Fernsehern und Radios, um elektromagnetische Störungen zu vermeiden.
• Beachten Sie, dass das Gerät nicht in öl-, schwefel- und salzhaltiger Atmosphäre aufgestellt und betrieben werden darf.
• Stellen Sie das Gerät nicht in unmittelbarer Nähe von Vorhängen, Gardinen usw. auf. Mindestabstand 50 cm.
• Stellen Sie das Gerät nicht direkt in die Sonne, um Verfärbungen am Gehäuse zu vermeiden.
• Achten Sie darauf, dass die Luftansaug- und Luftausblasöffnungen frei von fremden Gegenständen sind.
• Stellen Sie das Gerät nur auf einem ebenen Untergrund und standsicher auf.
• Betreiben Sie das Gerät nur aufrecht stehend.
• Stecken Sie keine Gegenstände in die Luftansaug- und Luftausblasöffnungen.
• Stellen Sie keine schweren oder warmen Gegenstände auf dem Gerät ab.
• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.
• Betreiben Sie das Gerät nur innerhalb seiner zulässigen Einsatzgrenzen. Beachten Sie die Umgebungstemperaturen.
• Das Gerät arbeitet effizienter in bestimmten Räumen und an bestimmten Orten (siehe Technische Daten).
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte, vorschriftsmäßig abgesicherte und geerdete Steckdose an. 230 V / 50 Hz, Absicherung 10 A.
• Ziehen Sie nicht an der Netzzuleitung und knicken Sie diese nicht zu stark ab. Schäden an der Leitung sind sonst nicht auszuschließen!
• Halten Sie nach jedem Gerätetransport unbedingt eine Wartezeit von 5 Minuten ein, bevor Sie das Gerät in Betrieb nehmen. Sie bewahren dadurch das Gerät vor Schaden.
• Schalten Sie das Gerät nur mit der „Power“-Taste und nicht durch Ziehen des Netzsteckers aus.
• Transportieren Sie das Gerät nicht während des Betriebes.
• Legen Sie das Gerät nicht auf die Seite.
• Schützen Sie alle elektrischen Leitungen des Gerätes vor Beschädigungen, auch durch Tiere.
• Entleeren Sie die Kondenswasserauffangschale, wenn Sie vorhaben, das Gerät längere Zeit nicht zu benutzen. Dies sorgt mitunter für eine Verlängerung der Lebensdauer Ihres Produktes.
• Ziehen Sie unbedingt den Netzstecker, bevor Sie Reinigungsarbeiten oder zugelassene Wartungsarbeiten an dem Gerät durchführen bzw. das Gerät mit Wasser reinigen.
• Benutzen Sie keine chemischen Lösungsmittel (z. B. Benzol oder alkoholhaltige Reiniger), um das Gerät zu reinigen, da diese das Gehäuse angreifen und beschädigen können.
• Stellen Sie sicher, dass der Strom ausgeschaltet ist und das Gerät vom Stromnetz getrennt ist, bevor Sie das Gitter am Lufteinlass entfernen.
• Wählen Sie eventuelle Verlängerungen der Netzzuleitung in Abhängigkeit von der Anschlussleistung des Gerätes, der Leitungslänge und dem Verwendungszweck aus.
• Verlegen Sie keine Leitungen unter Teppichen.
• Betreiben Sie das Gerät nie ohne Luftfilter!
• Richten Sie den Luftstrom nie direkt auf Personen!
• Öffnen Sie niemals das Gerätegehäuse. Es besteht die Gefahr eines elektrischen Schlages.
• Arbeiten an der Kälteanlage und an der elektrischen Ausrüstung dürfen nur durch einen hierfür autorisierten Fachbetrieb durchgeführt werden.
• Entfernen Sie bitte die Batterie aus dem Gehäuse, bevor das Produkt am Ende seiner Lebensdauer entsorgt wird.
• Batterien bitte sicher und umweltfreundlich entsorgen.

Ein anderer Betrieb / Bedienung als in dieser Betriebsanleitung aufgeführt ist unzulässig. Bei Nichtbeachtung erlischt jegliche Haftung und der Anspruch auf Gewährleistung.

02. Transport und Verpackung

Alle Geräte unterliegen einer ständigen Qualitätskontrolle und werden vor dem Versand sorgfältig verpackt. Das Gerät wird in einer stabilen Transportverpackung aus Karton geliefert. Bitte überprüfen Sie das Gerät sofort bei der Anlieferung. Vermerken Sie eventuelle

Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Vertragspartner. Für spätere Reklamationen kann keine Gewährleistung übernommen werden.

Beachten Sie bei einem Transport die folgenden Hinweise:

• Schalten Sie vor dem Transport das Gerät am Bedienungstableau aus und ziehen Sie den Netzstecker.
• Transportieren Sie das Gerät nur aufrecht.
• Für den einfachen und leichten Transport ist das Gerät mit Transportrollen und zwei Griffmulden versehen.
• Im internen Reservoir des Gerätes wird überschüssiges Kondensatwasser gesammelt. Es ist empfehlenswert, dieses Wasser vor einem Transport über den Ablauf an der Geräterückseite zu entfernen.

03. Gerätebeschreibung

Beschreibung der Einzelteile

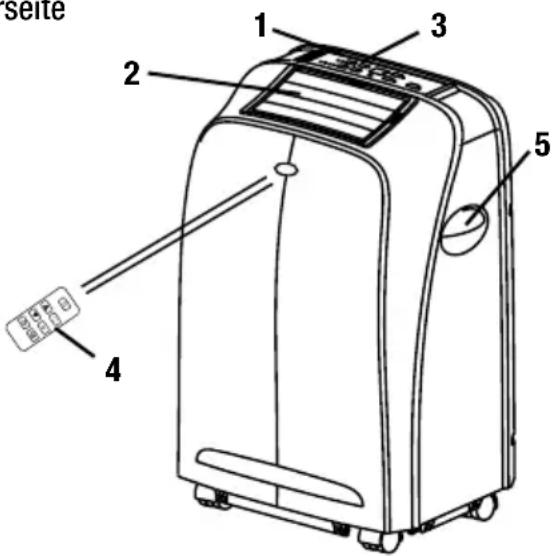

Vorderseite

1. Bedienfeld
2. Luftaustritt, kalte Luft
3. Signal-Empfänger
4. Fernbedienung
5. Transportgriff

Rückseite

1. Abluftschlauch
2. Lufteinlass, Verdunster
3. Sekundärer Drainage Ablauf
4. Netzanschluss
5. Primärer Drainage Ablauf

Alle Grafiken dieser Benutzerhinweise zeigen die Außenansicht eines Standardmodells. Es kann daher sein, dass sich das Modell, für das Sie sich entschieden haben, in der Form von dem abgebildeten Modell unterscheidet.

04. Beschreibung der Einzelteile

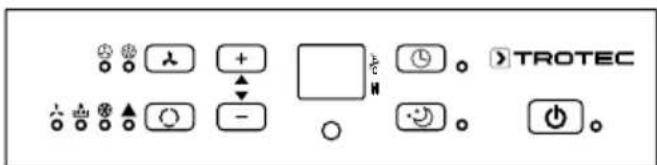

Bedienfeld

Der folgende Abschnitt erklärt, wie Sie das Klimagerät richtig und sicher in Betrieb nehmen.

2: Ventilatorgeschwindigkeit Modus-Taste 😊: niedrige Ventilatorgeschwindigkeit ☀️: hohe Ventilatorgeschwindigkeit +: Timer/Temperatur erhöhen —: Timer/Temperatur erniedrigen ▲: Automatik : Kühlen : Entfeuchten 2: Ventilatormodus

Bedienung des Bedienfeldes

Automatik, Kühlen, Entfeuchten, Ventilatorgeschwindigkeit

1. Das Gerät einschalten a) Schließen Sie das Gerät an eine Stromquelle an. Es ertönt ein kurzer Piepton. b) Drücken Sie auf die 🔊 Taste. Das Gerät ist eingeschaltet.

Die LED zeigt die Raumtemperatur an. Das Gerät läuft im Automatik-Modus.

1. Betriebsmodus wählen

Drücken Sie die ○ Taste, um einen der unten abgebildeten Modi zu wählen.

1. Temperatur einstellen

Die Temperatur kann in einem Bereich von 15°C bis 31°C in Schritten von 1°C eingestellt werden.

Drücken Sie auf + oder -, um die Temperatur um 1°C höher oder niedriger einzustellen. Die LED zeigt die gewünschte Temperatur 5 Sekunden lang an und kehrt dann zur Anzeige der Raumtemperatur zurück.

4. Ventilatorgeschwindigkeit

Drücken Sie die ✉ Taste, um eine Ventilatorgeschwindigkeit wie unten abgebildet zu wählen.

5. Stand-by-Modus

Wenn Sie die ⏻ Taste erneut drücken, schaltet sich das Gerät auf Stand-by.

Beschreibung der einzelnen Modi

▲-Modus

1. Wenn Sie den ▲ Modus wählen, überwacht der Temperatursensor den Innenraum und wählt automatisch den ✉der den Betriebsmodus.
2. Wenn die Innenraumtemperatur ≥24°C beträgt, schaltet das Gerät automatisch auf den ✉ Betriebsmodus.
3. Wenn die Innenraumtemperatur < 24°C beträgt, schaltet das Gerät automatisch auf den Betriebsmodus.

-Modus

1. Der obere Ventilator läuft mit niedriger Geschwindigkeit. Die Geschwindigkeit ist nicht einstellbar.
2. Der Kompressor und der untere Ventilator schalten sich nach 8 Minuten aus. Der Ventilator schaltet sich nach 6 Minuten wieder ein.
3. Für die Luftentfeuchtung schaltet das Gerät auf eine konstante Temperatur. Die Temperatur ist nicht einstellbar.

-Modus

1. Wenn die Innenraumtemperatur höher ist als die eingestellte Temperatur, schaltet sich der Kompressor ein.
2. Wenn die Innenraumtemperatur niedriger ist als die eingestellte Temperatur, schaltet sich der Kompressor aus und der obere Ventilator läuft mit der eingestellten Geschwindigkeit.

2-Modus

1. Der obere Ventilator läuft mit der eingestellten Geschwindigkeit. Der Kompressor und der untere Ventilator sind nicht im Betrieb.
2. Die Temperatur kann nicht eingestellt werden.

-Modus

1. Drücken Sie die Timer-Taste, um die Abschaltautomatik zu aktivieren, während das Gerät läuft.
2. Drücken Sie die Timer-Taste, um die Einschaltautomatik zu aktivieren, während das Gerät auf Standby steht.
3. Die Zeit für die Einschalt- bzw. Abschaltautomatik kann von 1 bis 24 Stunden eingestellt werden. Drücken Sie die Timer/Temperatur plus-Taste oder die Timer/Temperatur minus-Taste, um die Ein- bzw. Abschaltzeit um jeweils eine Stunde zu verkürzen oder zu verlängern.

-Modus

1. Der 😊 Modus kann nur im ➕Modus zugeschaltet werden.
2. Wenn Sie die 😊 Taste im Modus drücken, arbeitet das Gerät im Schlafmodus: Der Ventilator schaltet automatisch auf die niedrigste Stufe. Nach 1 Stunde erhöht sich die eingestellte Temperatur um 1°C und nach 2 Stunden um 2°C. Nach 6 Stunden schaltet sich das Gerät aus.

⚠️ Die Elektronik hat eine Memory-Funktion, die den zuletzt verwendeten Modus speichert, so dass Sie den selben Modus nach dem Einschalten des Geräts nicht erneut eingeben müssen. (Diese Funktion steht nicht zur Verfügung, wenn das Gerät im ▲ Modus läuft.)

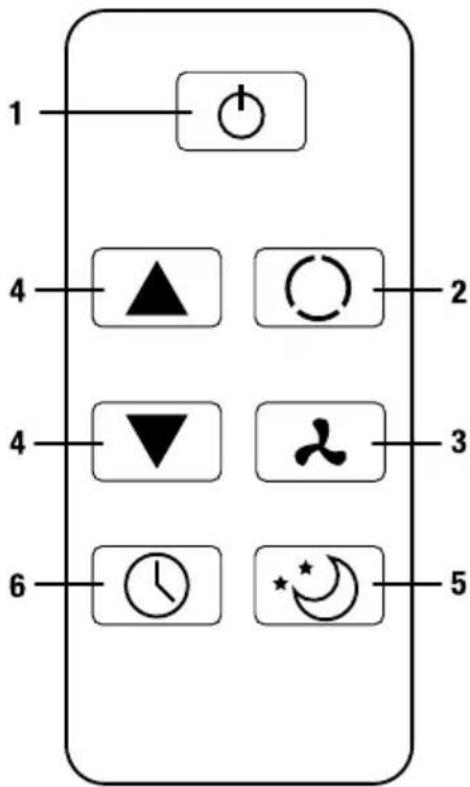

Die Fernbedienung

Mit der Fernbedienung lässt sich das Gerät aus der Distanz steuern.

1 ⏻-Taste

Durch Drücken dieser Taste schalten Sie das Gerät ein bzw. aus.

2 ○-Taste

Drücken Sie diese Taste, um einen Betriebsmodus zu wählen.

3 2-Taste

Verwenden Sie diese Taste, um die Ventilatorgeschwindigkeit zu wählen.

4 ▲/▼

Mit den Einstelltasten kann man sowohl den Timer als auch die Temperatur einstellen.

5 -Taste

Durch Drücken dieser Taste können Sie den Schlafmodus ein- oder ausschalten.

6 -Taste

Drücken Sie diese Taste, um die Ein- bzw. Ausschaltzeit zu aktivieren.

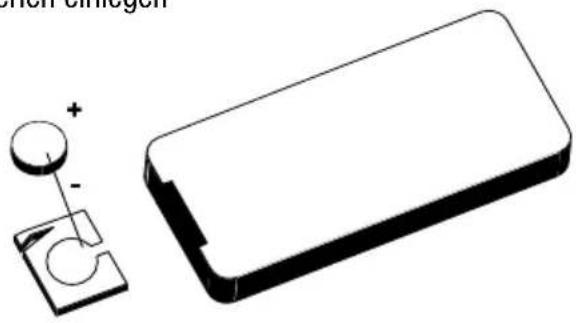

Batteriewechsel

- Batterien einlegen

1. Entfernen Sie den Deckel des Batteriefachs. Schieben Sie dazu den Deckel nach hinten.
2. Legen Sie die neuen Batterien in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität.
3. Schließen Sie das Batteriefach wieder. ANMERKUNGEN:
4. Der Pluspol und der Minuspol der Batterien müssen mit den „+“ und „-“ -Polen der Fernbedienung übereinstimmen.
5. Benutzen Sie keine neuen Batterien zusammen mit gebrauchten Batterien.
6. Nehmen Sie die Batterien aus dem Batteriefach, wenn Sie die Fernbedienung über einen längeren Zeitraum nicht benutzen wollen.
7. Sorgen Sie bitte dafür, dass Sie Ihre verbrauchten Batterien sicher und umweltfreundlich entsorgen.

Bedienung

Richten Sie, um das Klimagerät in Betrieb nehmen zu können, die Fernbedienung auf den Signalempfänger an Ihrem Gerät. Bei richtiger Vorgehensweise können Sie mit der Fernbedienung aus einer Entfernung von bis zu 7 Metern das Gerät problemlos bedienen.

Überlastungsschutz

Betriebszustand

Das Gerät schaltet sich durch den automatisch aktivierten Überlastungsschutz in den folgenden Fällen aus:

Kühlen Die Raumtemperatur beträgt über 43°C (109°F)Die Raumtemperatur beträgt weniger als 15°C (59°F)

Entfeuchten Die Raumtemperatur beträgt weniger als 15°C (59°F)

Wenn das Klimagerät im Kühl- oder Trocken-Modus über einen längeren Zeitraum bei geöffnetem Fenster und einer Luftfeuchtigkeit von mehr als 80 % läuft, kann sich Kondenswasser am Luftauslass bilden.

Funktion des Überlastungsschutzes

Der Überlastungsschutz wird in folgenden Fällen aktiv:

1. Bei einem Neustart, wenn das Gerät sich zuvor ausgeschaltet hat oder der Modus während des Betriebes geändert wurde. In diesen Fällen müssen Sie 3 Minuten warten.
2. Wenn Sie den Netzstecker ziehen, kehrt das Gerät nach dem Einschalten zunächst in den Originalmodus zurück. Der Timer muss neu eingestellt werden.

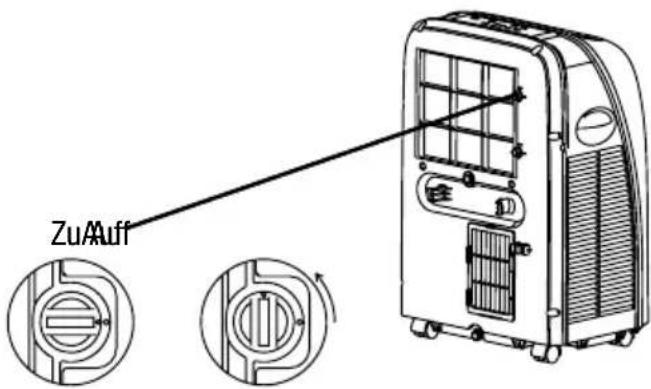

Kondenswasser

Im Inneren des Gehäuses befindet sich ein Kreislauf, der das anfallende Kondenswasser aufbereitet. Das Kondenswasser wird zum Teil im Gerät wieder aufbereitet. Wenn der Stand des Kondenswassers unter die untere Markierung fällt, funktioniert die Pumpe nicht mehr. Wenn das Wasser die untere Markierung wieder erreicht, wird der Schwimmerschalter 1 betätigt und die Pumpe fängt erneut an zu arbeiten, um das Wasser aufzubereiten. Wenn das Wasser weiter ansteigt und die obere Markierung erreicht, wird der Schwimmschalter 2 betätigt und der Wasserhöhenanzeiger zeigt an, dass der Behälter voll ist und der Wasserauffangbehälter entleert werden muss. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Stellen Sie das Gerät dort hin, wo Sie ungehindert das Wasser ablaufen lassen können. Ziehen Sie den

Stöpsel raus und lassen Sie das Wasser ganz ablaufen, bevor Sie den Stöpsel wieder einsetzen. Denken Sie unbedingt daran, den Stöpsel wieder einzusetzen, da es sonst zu einem Wasserschaden kommen kann. Sie können wahlweise auch einen Schlauch an den Wasserablauf anschließen und das Wasser in einen Abfluss ablaufen lassen.

Pflege und Wartungshinweise

Gerätepflege

1. Schalten Sie das Gerät aus und ziehen anschließend den Netzstecker.
2. Reinigen Sie das Gerät mit einem weichen, trockenen Tuch. Bei stärkerer Verschmutzung reinigen Sie das Gerät mit lauwarmem Wasser (nicht wärmer als 40°C / 104°F).

⚠️ Verwenden Sie niemals Benzin oder Reinigungsmittel, um das Gerät zu reinigen!

Achten Sie darauf, dass das Gerät niemals mit Wasser in Kontakt kommt, da dies zu einem Stromschlag führen kann!

Filterreinigung

Der Luftfilter muss ca. alle 100 Betriebsstunden gereinigt werden.

Reinigen Sie den Luftfilter wie folgt:

1. Erst das Gerät ausschalten, dann den Filter entnehmen.

1. Reinigen Sie den Luftfilter und setzen Sie ihn wieder ein. Sie können im Falle einer starken Verunreinigung des Luftfilters auch ein sanftes Reinigungsmittel mit lauwarmem Wasser verwenden. Lassen Sie den Filter an einem kühlen, schattigen Platz trocknen und setzen Sie ihn anschließend wieder ein.

⚠ Der Luftfilter muss spätestens alle 2 Wochen gereinigt werden, wenn er in sehr staubigen Räumen eingesetzt wird.

Hinweise zur sachgemäßen Lagerung Ihres Gerätes

1. Entfernen Sie, wenn Sie das Gerät über einen längeren Zeitraum nicht in Betrieb nehmen wollen, die beiden Stöpsel aus dem primären und sekundären Wasserauslass (siehe Gerätebeschreibung), damit das Wasser, das sich noch evtl. im Gerät befindet, ablaufen kann.
2. Lassen Sie das Gerät an einem sonnigen Tag einen halben Tag lang nur mit dem Ventilator laufen, damit das Gerät innen trocknet. So verhindern Sie, dass sich Schimmel im Inneren des Gerätes bilden kann.
3. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Nehmen Sie die Batterien aus der Fernbedienung und lagern Sie das Gerät an einem sicheren und trockenen Ort.
4. Reinigen Sie den Luftfilter und setzen Sie ihn anschließend wieder richtig ein.
5. Ziehen Sie den Abluftschlauch ab und schließen Sie sorgfältig das Loch.

Fehlerbeschreibung und -diagnose

Nicht alle Fehler, die an Ihrem Gerät auftreten, müssen von einem Fachmann behoben werden. Überprüfen Sie bitte, ob es sich um einen der unten aufgeführten Fehler bzw. vermeintlichen Fehler handelt und ob dieser von Ihnen selbst behoben werden kann, bevor Sie sich mit dem Kundendienst in Verbindung setzen.

Fehlerbeschreibung	Fehlerdiagnose
Das Gerät läuft nicht.	Der Überlastungsschutz ist aktiviert oder die Sicherung ist durchgebrannt.
	Warten Sie bitte 3 Minuten, um festzustellen, ob im vorliegenden Fall der Überlastungsschutz ausgelöst wurde.
	Die Batterien der Fernbedienung sind leer und müssen erneuert werden.
	Der Stecker ist nicht richtig eingesteckt.

Das Gerät läuft nur für kurze Zeit.	Die eingestellte Temperatur ist zu nah an der tatsächlichen Raumtemperatur. Setzen Sie die gewünschte Temperatur ggf. niedriger ein.
	Der Luftauslass ist verstopft. Entfernen Sie die Blockierung.
Das Gerät läuft, kühlt aber nicht.	Es steht eine Tür oder ein Fenster auf.
	Ein anderes Gerät, z.B. eine starke Lampe oder ein Heizgerät, erzeugt gleichzeitig Wärme.
	Der Luftfilter ist stark verunreinigt und muss gereinigt werden.
	Der Luftein- oder -auslass ist verstopft. Entfernen Sie die Blockierung.
	Die eingestellte Temperatur ist zu hoch.
Es läuft während des Transports Wasser aus dem Gerät.	Lassen Sie das Kondenswasser vorher ablaufen.
	Stellen Sie das Gerät auf einen flachen Untergrund, um einAuslaufendesGerätes zu verhindern und Wasserschäden zu vermeiden.
Das Gerät läuft nicht und die Anzeige „Wasserauffangbehälter voll“ (E4) erscheint.	Ziehen Sie die Gummistöpsel aus und lassen Sie das Kondenswasser ablaufen.
	Sollte dies des Öfteren auftreten, so bitten wir Sie sich mit einem qualifizierten Techniker in Verbindung zu setzen.

Fehlersuche und Fehlerbehebung

Fehler Ursache Lösung
Das Gerät schaltet sich nicht ein	Das Gerät hat keine Stromversorgung:1. Das Gerät ist nicht eingesteckt.2. Der Stecker oder die Steckdose sind beschädigt.3. Die Sicherung ist durchgebrannt.	1. Stecken Sie den Stecker ein.2. Lassen Sie das Netzkabel oder die Steckdose ersetzen.3. Lassen Sie die Sicherung von einem Fachmann ggf. erneuern (Spezifikation: 3,15A/230VAC)
Das Gerät schaltet sich aus	1. Die eingestellte Abschaltautomatik ist aktiviert.2. Die eingestellte Temperatur ist erreicht.	1. Schalten Sie das Gerät wieder ein.2. Warten Sie bis das Gerät automatisch weiterläuft.
Das Gerät kühlt nicht im Kuhlmodus	1. Die Raumtemperatur ist niedriger als die eingestellte Temperatur.2. Das Gerät hat auf Frostschutz-Modus geschaltet.	1. Das Gerät kühlt wieder, wenn die eingestellte Temperatur niedriger ist als die Raumtemperatur.2. Das Gerät kühlt wieder, wenn der Frostschutz-Modus beendet ist.
LED zeigt Fehler-meldung E2 an	Der Sensor für die Raumtemperatur ist defekt oder beschädigt.	Der Sensor muss durch einen neuen Sensor ersetzt werden.
LED zeigt Fehler-meldung E3 an	Der Sensor für die Ölleitung des Ver-dunsters ist defekt oder beschädigt.	Der Sensor muss durch einen neuen Sensor ersetzt werden.
LED zeigt Fehler-meldung E4 an	Der Wasserauffangbehälter ist voll.	Lassen Sie das Wasser ablaufen.
LED zeigt Fehler-meldung E5 an	Der Sensor für die Ölleitung des Kon-densators ist defekt oder beschädigt.	Der Sensor muss durch einen neuen Sensor ersetzt werden.

05. Installation

Installationszubehör

1. Abluftschlauch
2. Verbindungsstück, Abluftschlauch
3. Abluftadapter
4. Fernbedienung
5. Abluftadapterverschluss

Das Gerät aufstellen

• Stellen Sie Ihr Gerät neben einem Fenster, einer Türe oder einer Terrassentür auf.
• Halten Sie einen Mindestabstand von 60 cm zwischen dem Luftauslass an der Rückseite des Geräts und Wänden, Schränken und anderen Gegenständen ein.
• Schließen Sie den Abluftschlauch an den Luftauslass an der Rückseite des Geräts an.
• Ziehen Sie den Schlauch auseinander, um sicherzustellen, dass der Abluftschlauch lang genug ist und bis zu dem Fenster, der Tür oder dem dafür vorgesehenen Loch in der Wand reicht.
• Stellen Sie sicher, dass direkt vor dem Lufteinlass und dem Luftauslass keine Gegenstände platziert sind. Die Luft muss frei strömen können.

Abluftschlauch und Adapter montieren

Den Abluftschlauch an den Luftauslass montieren

1. Ziehen Sie den Abluftschlauch auseinander.

1. Schrauben Sie den Abluftschlauch auf das Verbindungsstück.

1. Verbinden Sie den Adapter für das Fenster mit dem Abluftschlauch.

1. Verbinden Sie den Abluftschlauch mit montiertem Verbindungsstück mit dem Luftauslass des Geräts.

06. Technische Daten

Model PAC 2600 S

Kühlleistung (Btu/h) / (W) 9000 Btu/h/2600 W

Entfeuchtungskapazität (l/h) 1,1 l/h

Leistungsaufnahme 950 W/4,1 A

Netzstrom/Stromstärke

Luftstromvolumen (m³/h) 400 m³/h

Bemessungsspannung/ AC220-240 V/50 Hz

Frequenz (V/Hz)

Schalldruckpegel ≤54 dB (A)

(dB (A))

Nettogewicht (kg) 24 kg

Dimensionen Gehäuse (mm) 305 x 420 x 636 mm

L×B×H

Verpackung (mm) 490 x 370 x 770 mm

Kühlmittel R410a

Raumgröße (m²) ~30 m²

Gerätesicherung 3,15 A 250 V

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend der geltenden gesetzlichen Bestimmungen.

Inhaltsverzeichnis

1. Sicherheitshinweise ..... B - 1
2. Transport und Verpackung ..... B - 2
3. Modellbeschreibung ..... B - 2
4. Beschreibung der einzelnen Komponenten. . B - 3 Bedienfeld ...... B - 3 Fernbedienung B - 4 Überlastschutz .... B - 5 Reinigung und Wartung....B - 6 Fehlerbehebung....B - 6
5. Installation B - 8 Installationszubehör . . . . . . . . . . . . . . . B - 8 Installation des Geräts....B - 9 Anschluss des Luftabluftschlauchs und des Adapters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B - 9
6. Technische Daten B - 9

06. Technische Daten

Modell PAC 2600 S

Kühlleistung (Btu/h)/(W) 9000 Btu/h/ 2600 W

Trotec GmbH & Co. KG

Grebener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
