PAC 3501 S - Klimaanlage TROTEC - Kostenlose Bedienungsanleitung

Produkttyp	Mobile Klimaanlage (Monoblock)
Modell	PAC 3501 S
Kühlleistung	3,5 kW
Entfeuchtungsleistung	1,3 l/h
Betriebstemperaturbereich	16 °C bis 35 °C
Einstellbereich Temperatur	16 °C bis 31 °C
Max. Luftvolumenstrom	340 m³/h
Abmessungen (L × B × H)	410 × 335 × 715 mm
Gewicht	30 kg
Netzanschluss	220–240 V / 50 Hz
Nennstrom	5,9 A
Leistungsaufnahme (Kühlbetrieb)	1400 W
Schalldruckpegel (1 m Abstand)	54 dB(A)
Kältemittel	R290 (Propan)
Kältemittelmenge	226 g
GWP-Faktor	3
Schutzart	IPX0
Betriebsarten	Kühlen, Entfeuchten, Ventilieren
Zusatzfunktionen	Timer (1–24 h), Sleep-Modus, Swing-Funktion, WiFi-Steuerung (Trotec Assistent App), Memory-Funktion
Fernbedienung	Infrarot, 2× AAA-Batterien (nicht im Lieferumfang)
Luftfilter	Waschbar, regelmäßige Reinigung erforderlich
Kondensatablass	Manuell über Verschlusskappe oder Schlauchanschluss (6)

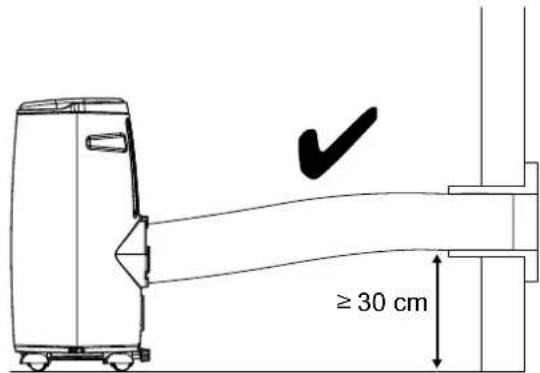

Mindestabstände (oben/hinten/seitlich/vorne)	30 cm
Mindestraumgröße	10 m²
Besonderheiten	Kompakte Bauweise, Transportrollen, Transportgriff, automatische Enteisung

Häufig gestellte Fragen - PAC 3501 S TROTEC

Wie muss das Gerät vor dem ersten Einschalten aufgestellt werden?

Das Gerät muss nach Transport oder Lagerung mindestens 12 Stunden aufrecht und still stehen, damit sich das Kältemittel im Kompressor sammeln kann. Andernfalls kann der Kompressor beschädigt werden.

Welche Kältemittelart verwendet das Gerät und ist es sicher?

Das Gerät verwendet R290 (Propan), ein natürliches Kältemittel mit hohem Wirkungsgrad. Es ist extrem entzündbar, daher muss das Gerät in Räumen mit mindestens 10 m² Grundfläche betrieben werden und von Zündquellen ferngehalten werden.

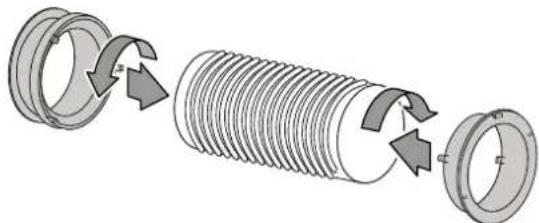

Wie wird der Abluftschlauch richtig angeschlossen?

Verbinden Sie den Schlauchadapter und den Schlauchanschlussstutzen mit den Enden des Abluftschlauchs. Stecken Sie das passende Ende in den Anschluss (7) am Gerät. Führen Sie den Schlauch ins Freie, z.B. durch ein geöffnetes Fenster. Vermeiden Sie Knickstellen und halten Sie die Länge unter 120 cm.

Was bedeuten die Fehlercodes E0, E1, E2, E3?

E0: Fehler Raumtemperatursensor – Gerät kurz vom Strom trennen.
E1: Fehler Kondensatorsensor – wie E0.
E2: Kondensatwanne voll – Kondensat entleeren.
E3: Fehler Verdampfersensor – wie E0. Tritt der Fehler erneut auf, kontaktieren Sie den Kundenservice.

Wie reinige ich den Luftfilter?

Entnehmen Sie den Filter, reinigen Sie ihn mit einem weichen, fusselfreien Tuch oder warmem Wasser mit neutralem Reinigungsmittel. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Betreiben Sie das Gerät nie ohne Filter.

Wie kann ich die WiFi-Funktion einrichten?

Laden Sie die Trotec Assistent App herunter. Drücken Sie am Gerät bei ausgeschaltetem Gerät die SPEED-Taste (20) für 5 Sekunden, bis die WiFi-LED blinkt. Wählen Sie in der App 'Gerät hinzufügen' und folgen Sie den Anweisungen.

Warum schaltet sich das Gerät automatisch ab und die LED 'Tank Full' leuchtet?

Die Kondensatwanne ist voll. Entleeren Sie das Kondensat über den Kondensatablass (10) oder schließen Sie einen Schlauch an den Schlauchanschluss (6) an, um es kontinuierlich abzuleiten. Nach dem Entleeren erlischt die Anzeige.

Kann ich das Gerät auch ohne Abluftschlauch verwenden?

Im Entfeuchtungsmodus und Ventilationsmodus sollte der Abluftschlauch entfernt werden. Im Kühlmodus ist der Schlauch zwingend erforderlich, da die Abwärme nach außen geleitet werden muss.

Welche Sicherheitsabstände müssen eingehalten werden?

Zu allen Seiten (oben, hinten, seitlich, vorne) muss ein Mindestabstand von 30 cm zu Wänden und Gegenständen eingehalten werden, um eine ausreichende Luftzirkulation zu gewährleisten.

Wie kann ich die Temperaturanzeige von °C auf °F umschalten?

Drücken Sie gleichzeitig die UP (21) und DOWN (22) Tasten für etwa 3 Sekunden. Die Anzeige wechselt zwischen Grad Celsius und Fahrenheit.

BEDIENUNGSANLEITUNG PAC 3501 S TROTEC

Hinweise zur Benutzung dieser Anleitung...... 2

Sicherheit.... 3

Informationen über das Gerät...... 6

Transport und Lagerung....7

Montage und Inbetriebnahme.... 8

Bedienung.... 11

Fehler und Störungen.... 14

Wartung 16

Technischer Anhang.... 19

Entsorgung.... 28

Vereinfachte EU-Konformitätserklärung 28

Hinweise zur Benutzung dieser Anleitung

Symbole

Gefahr

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von extrem entzündbarem Gas für Leben und Gesundheit von Personen bestehen.

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Anleitung zu beachten ist.

Die aktuelle Fassung dieser Anleitung und die EU-Konformitätserklärung können Sie unter folgendem Link herunterladen:

PAC 3500 S

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen oder Bereichen und stellen Sie es nicht dort auf.
• Betreiben Sie das Gerät nicht in aggressiver Atmosphäre.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand.
• Betreiben oder bedienen Sie das Gerät nicht mit feuchten oder nassen Händen.
• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.
• Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät.
• Decken Sie das Gerät während des Betriebes nicht ab.
• Setzen Sie sich nicht auf das Gerät.
• Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern.
• Überprüfen Sie vor jeder Nutzung das Gerät, dessen Zubehör und Anschlussteile auf mögliche Beschädigungen. Verwenden Sie keine defekten Geräte oder Geräteteile.
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss!

• Der Netzanschluss muss den Angaben im Technischen Anhang entsprechen.

• Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.

• Wählen Sie Verlängerungen des Netzkabels unter Berücksichtigung der technischen Daten aus. Rollen Sie das Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast.
• Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
• Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden.
• Nutzen Sie das Gerät niemals, wenn Sie Schäden an Netzstecker oder Netzkabel feststellen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte Netzkabel stellen eine ernsthafte Gefahr für die Gesundheit dar!
• Beachten Sie bei der Aufstellung die Mindestabstände zu Wänden und Gegenständen sowie die Lager- und Betriebsbedingungen gemäß dem Technischen Anhang.
• Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.
• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.
• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatwanne bzw. entleertem Ablassschlauch.
• Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr!
• Verwenden Sie den Batterietyp AAA.
• Setzen Sie keine wiederaufladbaren Batterien in die Fernbedienung ein.
• Laden Sie niemals Batterien, die nicht wieder aufgeladen werden können.
• Verschiedene Batterietypen sowie neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
• Legen Sie die Batterien entsprechend der korrekten Polarität in das Batteriefach.

• Entfernen Sie entladene Batterien. Batterien enthalten umweltgefährdende Stoffe. Entsorgen Sie die Batterien entsprechend der nationalen Gesetzbebung (siehe Kapitel Entsorgung).

• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.

• Schließen Sie niemals die Versorgungsklemmen im Batteriefach kurz!
• Verschlucken Sie keine Batterien! Wird eine Batterie verschluckt, kann dies innerhalb von 2 Stunden schwere innere Verbrennungen/Verätzungen verursachen! Die Verätzungen können zum Tod führen!
• Wenn Sie glauben, dass eine Batterie verschluckt wurde oder anderweitig in den Körper gelangt ist, suchen Sie sofort einen Arzt auf!
• Halten Sie neue und gebrauchte Batterien sowie ein geöffnetes Batteriefach von Kindern fern.
• Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Gerät nicht mehr über die Fernbedienung.
• Lagern Sie das Gerät nicht zusammen mit Zündquellen in unbelüfteten Räumen.
• Installieren Sie das Gerät nur in Übereinstimmung mit den nationalen Installationsbestimmungen.
• Installieren, bedienen und lagern Sie das Gerät nur in einem Raum mit einer Fläche von mehr als 10 m ² .
• Verwahren Sie das Gerät so, dass keine mechanischen Schäden auftreten können.
• Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Sicherheitshinweise für Servicearbeiten am Kältemittelkreislauf:

• Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer Industrie-akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.
• Servicearbeiten dürfen nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, muss die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen.
• Verwenden Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen.
• Nicht anbohren oder anbrennen.
• Beachten Sie, dass das Kältemittel geruchlos ist.
• Beachten Sie die nationalen Vorschriften für Gasinstallationen.
• Beachten Sie die maximale Kältemittelfüllmenge in den technischen Daten.

- R290 ist ein mit den europäischen Umweltvorschriften übereinstimmendes Kältemittel. Teile des Kühlkreises dürfen nicht perforiert werden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich zum Kühlen, Belüften und Entfeuchten der Raumluft in Innenräumen, unter Einhaltung der technischen Daten.

Eine andere Verwendung als die bestimmungsgemäße Verwendung gilt als Fehlanwendung.

Vernünftigerweise vorhersehbare Fehlanwendung

• Stellen Sie das Gerät nicht auf nassem bzw. überschwemmtem Untergrund auf.
• Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
  • Tauchen Sie das Gerät niemals in Wasser.
• Nehmen Sie keine eigenmächtigen baulichen Veränderungen sowie An- oder Umbauten am Gerät vor.
• Verwenden Sie das Gerät nicht in unmittelbarer Nähe von Schwimmbecken, Badewannen und Duschen.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• die Anleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller durchgeführt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Hinweis

Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

Folgende Sicherheitszeichen und Schilder sind auf dem Gerät angebracht:

WARNING • WARNUNG • ATTENTION

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 10 m² aufgestellt, betrieben und gelagert werden.

Dieses Symbol weist Sie darauf hin, dass die Betriebsanleitung zu beachten ist.

Reparaturanleitung beachten

Entsorgungs-, Wartungs- und Reparaturarbeiten am Kältemittelkreislauf dürfen nur gemäß den Herstellervorgaben und von Personen mit Befähigungsnachweis durchgeführt werden. Eine entsprechende Reparaturanleitung ist auf Anfrage beim Hersteller erhältlich.

!!! ACHTUNG !!!

1. Vor Inbetriebnahme MIND. 12 STUNDEN aufrecht und still stehen lassen! Das schützt den Kompressor, verlängert die Lebensdauererheblich und verhindert so einen Verlust der Kühlleistung.
2. Das Klimagerät muss immer BESONDERS VORSICHTIG auf den Boden gestellt werden! Ansonsten können Mikrorisse in der Bodenplatte und der Kondensatwanne entstehen, was dazu führt, dass Kondenswasser auf den Bodentropft.

Für Schäden, diedurch unsachgemäßen Gebrauchentstehen, übernehmen wir KEINE GEWÄHRLEISTUNG!

!!! WARNING !!!

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas.

H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

Warnung vor elektrischer Spannung

Gefahr durch elektrischen Schlag! Wenn das Gerät mit Wasser in Berührung kommt, besteht die Gefahr eines elektrischen Schlages! Dieses Gerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens benutzen!

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen. Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Warnung vor elektrischer Spannung

Gefahr durch elektrischen Schlag! Das Gerät besitzt keinen Schutz vor Wasser. Es besteht die Gefahr eines elektrischen Schlages! Benutzen Sie das Gerät niemals in Bereichen, in denen Tropf-, Sprüh- oder fließendes Wasser in das Gerät eindringen kann, und tauchen Sie es niemals in Wasser!

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

Das Gerät dient zur Raumkühlung. Darüber hinaus filtert und entfeuchtet es die Luft und schafft so ein angenehmes Raumklima.

Das Gerät kühlt die Raumluft, indem es ihr Wärme entzieht. Die aufgenommene Wärme wird über den Abluftschlauch an den Außenbereich abgegeben, die gekühlte Luft wird dem Aufstellraum über einen Ventilator zugeführt.

Anfallendes Kondensat tropft vom Verdampfer auf den heißen Verflüssiger, verdampft dort und wird über den Abluftschlauch in den Außenbereich transportiert.

In der Betriebsart Ventilation bietet das Gerät die Möglichkeit, die Raumluft umzuwälzen, ohne diese zu kühlen.

In der Betriebsart Entfeuchtung wird der Raumluft Feuchtigkeit entzogen.

Das Gerät arbeitet vollautomatisch und bietet eine Vielzahl weiterer Optionen, z. B. kann das Gerät über die Timerfunktion automatisch zeitverzögert ein- bzw. ausgeschaltet werden.

Die Bedienung des Gerätes erfolgt über das Bedienfeld am Gerät oder über die mitgelieferte Infrarot-Fernbedienung.

Das Gerät ist für einen universellen und flexiblen Einsatz konzipiert.

Es lässt sich dank seiner kompakten Abmessungen bequem transportieren und in allen Innenräumen einsetzen.

Das Gerät besitzt keinen Schutz vor Wasser (IPX0).

Außerdem verfügt das Gerät PAC 3501 S über eine WiFi-App-Steuerung mit zusätzlichen Funktionen.

Die drei Geräte sind in ihrer Funktion identisch, sie unterscheiden sich in der Leistung, der WiFi-Ausführung und in der Farbe:

• PAC 3500 S mit 3,5 kW und weißes Gehäuse
• PAC 3501 S mit 3,5 kW, weißes Gehäuse und WiFi-Funktion
  • PAC 3800 S mit 3,8 kW und weißes Gehäuse
  • PAC 3810 S mit 3,8 kW und silbernes Gehäuse

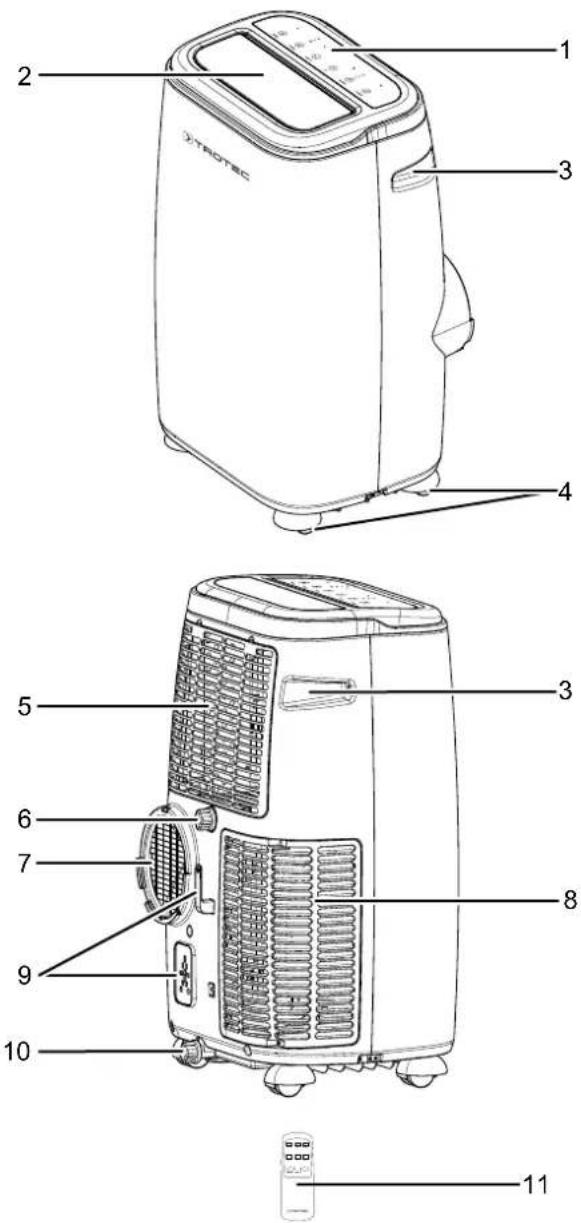

Gerätedarstellung

Nr.	Bezeichnung
1	Bedienfeld
2	Luftauslass
3	Transportgriff
4	Transportrollen
5	Lufteinlass mit Luftfilter
6	Schlauchanschluss mit Gummistopfen(Betriebsart Entfeuchtung)
7	Anschluss Abluftschlauch
8	Lufteinlass
9	Netzkabelhalterung
10	Kondensatablass mit Verschlusskappe
11	Fernbedienung

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie, dass ggf. zusätzliche Transportvorschriften für Geräte mit brennbarem Kältemittel bestehen. Die Anordnung der Ausrüstung oder die maximale Anzahl von Geräteteilen, die zusammen transportiert werden dürfen, ergibt sich aus den anzuwendenden Transportvorschriften.

Das Gerät ist zum leichteren Transport mit Transportrollen versehen.

Das Gerät ist zum leichteren Transport mit einem Handgriff versehen.

Beachten Sie folgende Hinweise vor jedem Transport:

• Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
- Entleeren Sie das restliche Kondensat aus dem Gerät.
- Benutzen Sie das Netzkabel nicht als Zugschnur.
- Rollen Sie das Gerät nur auf festen und ebenen Flächen.

Beachten Sie folgende Hinweise nach jedem Transport:

- Stellen Sie das Gerät nach dem Transport aufrecht auf.

- Lassen Sie das Gerät mindestens 12 Stunden stehen, damit sich das Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Fall.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

• Entleeren Sie das restliche Kondensat aus dem Gerät.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

• Lagern Sie das Gerät nur in einem Raum mit einer Fläche von mehr als 10 m ² .
• Bewahren Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.

• Lagern Sie das Gerät trocken und vor Frost und Hitze geschützt.

• Lagern Sie das Gerät in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz.

• Schützen Sie das Gerät ggf. mit einer Hülle vor eindringendem Staub.
• Stellen Sie keine weiteren Geräte oder Gegenstände auf das Gerät, um Beschädigungen am Gerät zu vermeiden.
• Entfernen Sie die Batterien aus der Fernbedienung.

Montage und Inbetriebnahme

Lieferumfang

• 1 x Gerät
• 1 x Abluftschlauch
• 1 x Schlauchadapter
  • 1 x Schlauchanschlussstutzen
  • 1 x Fernbedienung (ohne Batterien)
• 1 x Anleitung

Gerät auspacken

1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht.

Inbetriebnahme

Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß Kapitel Technische Daten.

• Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht anstauen können.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel, insbesondere bei Aufstellung des Gerätes in der Raummitte. Verwenden Sie Kabelbrücken.
• Stellen Sie sicher, dass Kabelverlängerungen vollständig aus- bzw. abgerollt sind.
• Achten Sie darauf, dass Luftein- und -auslässe sowie der Anschluss für den Abluftschlauch frei sind.
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern.

Batterien in Fernbedienung einlegen

Warnung vor elektrischer Spannung

Berühren Sie das Batteriefach nicht mit feuchten oder nassen Händen.

Hinweis

Betreiben Sie das Gerät nicht mit wiederaufladbaren Batterien! Beachten Sie bei der Inbetriebnahme die technischen Daten.

Gehen Sie wie folgt vor, um die Batterien einzusetzen bzw. auszutauschen:

1. Ziehen Sie die Batterieabdeckung von der Rückseite der Fernbedienung.
2. Setzen Sie zwei Batterien entsprechend der korrekten Polarität in das Batteriefach ein.
3. Schieben Sie die Batterieabdeckung wieder auf die Fernbedienung.

Luftfilter einsetzen

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

- Stellen Sie vor dem Einschalten sicher, dass der Luftfilter eingesetzt ist.

Abluftschlauch anschließen

1. Verbinden Sie den Schlauchadapter und den Schlauchanschlussstutzen mit je einem Ende des Abluftschlauchs.

1. Verbinden Sie das passende Ende des Abluftschlauchs mit dem Anschluss Abluftschlauch (7) am Gerät.

• Die Abluft des Gerätes enthält die Abwärme aus dem zu kühlenden Raum. Aus diesem Grund ist es empfehlenswert, die Abluft ins Freie abzuführen.
- Das Ende des Abluftschlauchs kann durch das geöffnete Fenster geführt werden. Sichern Sie das geöffnete Fenster ggf. mit entsprechenden Hilfsmitteln, damit das Ende des Abluftschlauchs nicht verrutschen kann.
- Das Ende des Abluftschlauchs kann in ein gekipptes Fenster eingehängt werden.

Hierfür empfiehlt sich die Nutzung einer Fensterabdichtung (optional).

• Verlegen Sie den Abluftschlauch mit Steigung in Luftrichtung.
• Der angeschlossene Schlauch darf keine Zündquelle enthalten.

Beispiel mit Abluftschlauch:

Beachten Sie folgende Hinweise für das Verlegen des Abluftschlauches:

• Vermeiden Sie Knickstellen im Abluftschlauch. Knickstellen führen zur Ansammlung von ausgestoßener feuchter Luft, das Gerät überhitzt und schaltet ab.
• Der Abluftschlauch ist in seinen Abmessungen speziell auf das Gerät abgestimmt. Ersetzen oder verlängern Sie ihn nicht mit anderen Schläuchen. Dies könnte eine Fehlfunktion des Gerätes bewirken.

Netzkabel anschließen

- Schließen Sie den Netzstecker an eine ordnungsgemäß abgesicherte Steckdose an.

Info

Ein Signal ertönt und das Gerät befindet sich im Standby-Betrieb.

Bedienung

• Vermeiden Sie offene Türen und Fenster.

Bedienelemente

Fernbedienung

Alle Einstellungen des Gerätes können über die im Lieferumfang enthaltene Fernbedienung vorgenommen werden.

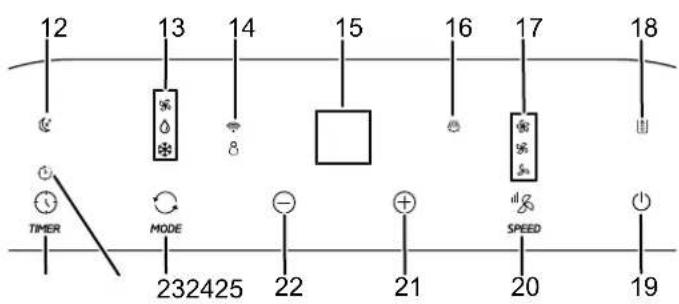

Nr.	Bezeichnung Bedeutung
12	LED Sleep	Leuchtet bei aktiviertem Nachtmodus
13	LEDsBetriebsart	Zeigt die gewählte Betriebsart an:*= Kühlung◇ = Entfeuchtung※ = Ventilation
14	LED WiFi Leuchtet	bei aktiviertem WiFi(nur PAC 3501 S)

Nr.	Bezeichnung Bedeutung
15	Segment-anzeige	Anzeige der aktuellen RaumtemperaturAnzeige der ZieltemperaturAnzeige der Stundenanzahl während der Timer-ProgrammierungAnzeige der Fehlercodes, siehe KapitelFehler und Störungen
16	LED Swing-Funktion	Leuchtet bei eingeschalter Swing-Funktion
17	LEDs Ventilator-geschwindigkeit	Anzeige Ventilatorgeschwindigkeit:Stufe 1 = niedrigStufe 2 = hochStufe 3 = maximal
18	LED Tank Full Anzeige Kondensatwanne leeren
19	Taste POWER Gerät ein- oder ausschalten
20	Taste SPEED	Ventilatorgeschwindigkeit einstellen
21	Taste UP Zieltemperatur (16 °C bis 31 °C) für die Kühlung erhöhenStundenzahl bei der Timer-Programmierung erhöhen
22	Taste DOWN Zieltemperatur (16 °C bis 31 °C) für die Kühlung verringernStundenzahl bei der Timer-Programmierung verringern
23	Taste MODE Betriebsart wählen:*= Kühlung◇ = Entfeuchtung※ = Ventilation
24	LED Timer Leuchtet bei aktiviertem Timer
25	Taste TIMER	Timer-Funktionen ein- oder ausschalten
26	Taste SWING(nur Fernbedienung)	Swing-Funktion ein- oder ausschalten
27	Taste SLEEP(nur Fernbedienung)	Nachtmodus ein- oder ausschalten

Warnung vor elektrischer Spannung

Gefahr vor elektrischem Schlag! Das Gerät besitzt keinen Schutz vor Wasser. Es besteht die Gefahr eines elektrischen Schlages! Benutzen Sie das Gerät niemals in Bereichen, in denen Tropf-, Sprüh- oder fließendes Wasser in das Gerät eindringen kann, und tauchen Sie es niemals in Wasser!

Gerät einschalten

√ Das Gerät wurde, wie im Kapitel Inbetriebnahme beschrieben, betriebsbereit aufgestellt.
√ Das Gerät wurde anschließend mindestens 12 Stunden ruhen gelassen.

1. Drücken Sie die Taste POWER (19).

Das Gerät startet im Kühlbetrieb.
⇒ Die LED Kühlung (13) leuchtet.
⇒ Die LED Ventilatorgeschwindigkeit (17) leuchtet.
→ Der Luftauslass (2) öffnet sich automatisch.

1. Wählen Sie die gewünschte Betriebsart aus.

Das Gerät schaltet sich automatisch ab, wenn die Kondensatwanne voll ist. In der Segmentanzeige (15) erscheint E2 und die LED Tank Full (18) leuchtet.

Betriebsarten einstellen

• Kühlung
• Entfeuchtung
• Ventilation

Kühlung

In der Betriebsart Kühlung wird der Raum bis zur gewünschten Zieltemperatur heruntergekühlt.

1. Drücken Sie die Taste MODE (23), bis die LED Kühlung (13) leuchtet.

2. Drücken Sie die Taste DOWN (22) oder UP (21) mehrfach, um die gewünschte Zieltemperatur zu wählen. Die Temperatur kann zwischen 16 °C und 31 °C in 1 °C-Schritten eingestellt werden.
   In der Segmentanzeige (15) wird die gewünschte Zieltemperatur angezeigt.

3. Drücken Sie die Taste SPEED (20), um die gewünschte Ventilatorstufe einzustellen.

⇒ Die LED Ventilatorgeschwindigkeit (17) für die gewünschte Ventilatorstufe leuchtet.
⇒ Die LED Kühlung (13) für die Betriebsart Kühlung leuchtet.

Entfeuchtung

In der Betriebsart Entfeuchtung wird die Luftfeuchtigkeit im Raum reduziert.

Die Temperatur kann nicht verstellt werden und die Ventilation läuft auf der niedrigsten Stufe.

Info

Entfernen Sie während der Betriebsart Entfeuchtung den Abluftschlauch, da sonst die Entfeuchtung zu gering ist.

1. Drücken Sie die Taste MODE (23), bis die LED Entfeuchtung (13) leuchtet.

⇒ Die Betriebsart Entfeuchtung ist eingestellt.
→ Die Temperatur und die Ventilatorgeschwindigkeit (Stufe 1) sind in dieser Betriebsart voreingestellt und können nicht verändert werden.
→ Die aktuelle Raumtemperatur wird in der Segmentanzeige (15) angezeigt.

Info

Wenn das Gerät in einer sehr feuchten Umgebung betrieben wird, müssen Sie das anfallende Kondensat regelmäßig entleeren (siehe Kondensat entleeren).

Info

Wenn Sie das Gerät über einen längeren Zeitraum verwenden oder wenn Sie den Tank nicht ständig leeren wollen, besteht die Möglichkeit, einen passenden Schlauch an den Schlauchanschluss (6) anzuschließen. Führen Sie das andere Ende des Schlauches zu einem geeigneten Abfluss (z. B. Gully oder einem ausreichend großen Auffangbehälter). Der Schlauch darf nicht geknickt werden und sollte zum Abfluss hin keine Steigung überwinden, da das Kondensat sonst nicht ablaufen kann.

Ventilation

Info

Entfernen Sie während der Betriebsart Ventilation den Abluftschlauch.

In der Betriebsart Ventilation zirkuliert die Raumluft und es findet keine Kühlung bzw. Entfeuchtung statt.

1. Drücken Sie die Taste MODE (23), bis die LED für Ventilation (13) aufleuchtet.
2. Drücken Sie die Taste SPEED (20), um die gewünschte Ventilatorgeschwindigkeit einzustellen.
   ⇒ Die LED für die gewählte Ventilatorgeschwindigkeit (17) leuchtet.

Timer einstellen

Der Timer hat zwei Funktionsweisen:

• automatisches Einschalten nach voreingestellter Anzahl an Stunden
• automatisches Ausschalten nach voreingestellter Anzahl an Stunden

Der Timer lässt sich in 1h-Schritten (1 h bis 24 h) programmieren.

Die Funktion kann in allen Betriebsarten eingestellt werden. Sie kann sowohl während des Betriebes als auch im Standby-Modus aktiviert werden.

Hinweis

Das Gerät darf nicht unbeaufsichtigt in einem frei zugänglichen Raum betrieben werden, wenn der Timer aktiv ist.

Automatisches Einschalten

√ Das Gerät ist ausgeschaltet.

1. Drücken Sie die Taste TIMER (25).

⇒ Die LED Timer (24) leuchtet.
In der Segmentanzeige (15) blinkt die Anzahl der Stunden für ca. 10 s.

1. Drücken Sie die Taste UP (21) bzw. DOWN (22) mehrfach, um die gewünschte Stundenzahl bis zum automatischen Einschalten zu wählen.

2. Drücken Sie erneut die Taste TIMER (25), um die Einstellung zu bestätigen.

In der Segmentanzeige (15) wird dauerhaft die Anzahl der Stunden bis zum automatischen Einschalten angezeigt.
Das Gerät schaltet sich nach der vorgegebenen Zeit ein.

1. Um die Einstellung zu löschen, drücken Sie erneut die Taste TIMER (25).

⇒ Die LED Timer (24) erlischt.

Hinweise zum automatischen Einschalten:

• Eine Trennung von der Spannungsversorgung löscht die Einstellungen für das automatische Einschalten.
• Das manuelle Einschalten des Gerätes deaktiviert das automatische Einschalten.

Automatisches Ausschalten

√ Das Gerät ist eingeschaltet.

1. Drücken Sie die Taste TIMER (25).

→ Die LED Timer (24) leuchtet.
In der Segmentanzeige (15) blinkt die Anzahl der Stunden für ca 10 s.

1. Drücken Sie die Taste UP (21) bzw. DOWN (22) mehrfach, um die gewünschte Stundenzahl bis zum automatischen Ausschalten zu wählen.
2. Drücken Sie erneut die Taste TIMER (25), um die Einstellung zu bestätigen.

In der Segmentanzeige (15) wird dauerhaft die Anzahl der Stunden bis zum automatischen Ausschalten angezeigt.
Das Gerät schaltet sich nach der vorgegebenen Zeit aus.

1. Um die Einstellung zu löschen, drücken Sie erneut die Taste TIMER (25).

⇒ Die LED Timer (24) erlischt.

Hinweise zum automatischen Ausschalten:

- Das Drücken der Taste POWER (19) deaktiviert das automatische Ausschalten.

Automatische Enteisung

Bei niedrigen Umgebungstemperaturen kann der Verdampfer vereisen. Das Gerät führt dann eine automatische Enteisung durch.

Der Kompressor schaltet sich ab und der Ventilator läuft weiter, bis die Enteisung abgeschlossen ist. Die Dauer der Enteisung kann variieren.

Schalten Sie das Gerät während der automatischen Enteisung nicht aus. Entfernen Sie nicht den Netzstecker aus der Netzsteckdose.

Nachtmodus

Der Nachtmodus kann in der Betriebsart Kühlung aktiviert werden.

Der Nachtmodus hat folgende Einstellungen:

• Die voreingestellte Temperatur wird nach 1 Stunde um 1 °C erhöht. Nach einer weiteren Stunde wird die voreingestellte Temperatur erneut um 1 °C erhöht.
• Die Temperatur und Ventilatorgeschwindigkeit kann im Nachtmodus nicht manuell verändert werden.

Um den Nachtmodus einzuschalten, gehen Sie wie folgt vor:

1. Wählen Sie die Betriebsart Kühlung.
2. Drücken Sie die Taste SLEEP (27) auf der Fernbedienung.

⇒ Die LED Kühlung (13) und Sleep (12) leuchten.

1. Um den Nachtmodus auszuschalten, drücken Sie erneut die Taste SLEEP (27).

⇒ Die LED Sleep (12) schaltet sich aus.
⇒ Die gewählte Betriebsart bleibt eingestellt.

Swing-Funktion

Die Swing-Funktion kann bei Bedarf in allen Betriebsarten zugeschaltet werden.

Mithilfe der Swing-Funktion wird der Luftauslass (2) automatisch bewegt und sorgt so für eine kontinuierliche Luftzirkulation.

1. Drücken Sie die Taste SWING (26) auf der Fernbedienung.
   ⇒ Die Lüftungsklappen bewegen sich kontinuierlich auf und ab.

2. Drücken Sie die Taste SWING (26) erneut, um die Lüftungsklappen in einer bestimmten Position anzuhalten bzw. um die Swing-Funktion auszuschalten.

Einheit °C / °F umstellen

Die Temperatur kann in der Segmentanzeige (15) in °C oder °F dargestellt werden.

Gehen Sie wie folgt vor, um die Einheit der Temperatur umzustellen:

1. Drücken Sie die Tasten UP (21) und DOWN (22) gleichzeitig für ca. 3 s.
   ⇒ Die angezeigte Temperatur wird auf die andere Einheit umgestellt.

Memory-Funktion

Nach einem Stromausfall im laufenden Betrieb schaltet sich das Gerät anschließend wieder automatisch ein. Die gewählten Einstellungen für die Betriebsart sind gespeichert, ein ggf. programmierter Timer wird nicht im Gerät gespeichert.

Bedienung mit WiFi (PAC 3501 S)

Trotec Assistent

Alle Einstellungen können auch über die Trotec Assistent App vorgenommen werden. Die Einstellungen der Timer-Funktionen über die App werden nicht zusätzlich auf dem Bedienfeld des Gerätes angezeigt.

Installieren Sie die Trotec Assistent App auf dem Endgerät, das Sie in Verbindung mit dem Gerät nutzen werden.

Info

Einige Funktionen der App benötigen den Zugriff auf Ihren Standort und eine aktive Internetverbindung.

Die App ist bei Google Play und im Apple App-Store sowie über den folgenden Link verfügbar:

Um eine WiFi-Verbindung herzustellen, gehen Sie wie folgt vor:

√ Das Gerät befindet sich im Standby-Modus.

1. Laden Sie sich die Trotec Assistent App herunter und öffnen Sie diese auf einem Smartphone.
2. Wählen Sie Gerät hinzufügen aus, indem Sie auf das + Zeichen oben rechts drücken.
3. Wählen Sie große Haushaltsgeräte und darunter Klimaanlage (Wi-Fi) aus.
4. Drücken Sie für ca. 5 s die Taste SPEED (20) auf dem Bedienfeld des Gerätes.

⇒ Die LED WiFi (14) blinkt.

→ Das Gerät befindet sich im Quick-Connect Modus.

1. Befolgen Sie den Anweisungen der App auf dem Smartphone.

⇒ Sobald die LED WiFi (14) dauerhaft leuchtet, ist die Verbindung hergestellt.

Info

Bei einem WiFi-Verbindungsabbruch kann es vorkommen, dass sich das Gerät nicht wieder automatisch mit dem Netzwerk verbindet. Stellen Sie in diesem Fall eine Verbindung über die Taste SPEED (20) wieder her.

Außerbetriebnahme

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
• Leeren Sie ggf. die Kondensatwanne.
- Entfernen Sie ggf. den Kondensatablassschlauch sowie darin befindliche Restflüssigkeit.
- Reinigen Sie das Gerät gemäß dem Kapitel Wartung.
- Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen. Wenn Sie Beschädigungen feststellen, versuchen Sie nicht, das Gerät wieder in Betrieb zu nehmen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Beachten Sie die Betriebstemperatur gemäß Kapitel Technischer Anhang.
• Die Kondensatwanne ist ggf. voll. Leeren Sie ggf. die Kondensatwanne. Die Segmentanzeige darf den Fehlercode E2 nicht anzeigen und die LED Tank Full (18) darf nicht leuchten.
• Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder vom Hersteller durchführen.

Das Gerät arbeitet ohne oder mit reduzierter Kühlleistung:

• Überprüfen Sie, ob die Betriebsart Kühlung eingestellt ist.
• Überprüfen Sie den Sitz des Abluftschlauchs. Ist der Abluftschlauch abgeknickt oder verstopft, kann die Abluft nicht abgeleitet werden. Sorgen Sie für einen freien Weg der Abluft.
• Überprüfen Sie die Stellung der Lüftungsklappen. Die Lüftungsklappen müssen so weit wie möglich geöffnet sein.
• Überprüfen Sie den bzw. die Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den bzw. die Luftfilter.
• Überprüfen Sie den Mindestabstand zu Wänden und Gegenständen. Stellen Sie das Gerät ggf. weiter in den Raum.
• Überprüfen Sie, ob der Raum geöffnete Fenster und / oder Türen hat. Schließen Sie diese gegebenenfalls. Beachten Sie dabei, dass ein Fenster für den Abluftschlauch weiterhin offen bleiben muss.
• Überprüfen Sie die Temperatureinstellungen am Gerät. Reduzieren Sie die eingestellte Temperatur, falls diese oberhalb der Raumtemperatur liegt.

Das Gerät ist laut bzw. vibriert:

- Überprüfen Sie, ob das Gerät aufrecht und standsicher aufgestellt ist.

Kondensat läuft aus:

- Überprüfen Sie das Gerät auf Undichtigkeiten.

Der Kompressor läuft nicht an:

• Überprüfen Sie, ob der Überhitzungsschutz des Kompressors ausgelöst hat. Trennen Sie das Gerät vom Stromnetz und lassen Sie es ca. 10 Minuten abkühlen, bevor Sie es wieder an das Stromnetz anschließen.
• Überprüfen Sie, ob die Umgebungstemperatur der Zieltemperatur (in der Betriebsart Kühlung) entspricht. Der Kompressor schaltet sich erst ein, wenn diese Temperatur erreicht ist.
• Der Kompressor läuft ggf. um 3 Minuten verzögert an, da dieser über einen internen Schutz vor direktem Wiedereinschalten verfügt.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

• Überprüfen Sie den Lufteinlass und Luftfilter auf Verschmutzungen. Entfernen Sie äußere Verschmutzungen.
• Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Geräteinneres von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.

Das Gerät reagiert nicht auf die Infrarot-Fernbedienung:

• Überprüfen Sie, ob der Abstand von Fernbedienung zum Gerät zu groß ist, und verringern Sie den Abstand, falls erforderlich.
• Stellen Sie sicher, dass sich keine Hindernisse, wie z. B. Möbel oder Mauern, zwischen Gerät und Fernbedienung befinden. Achten Sie auf Sichtkontakt zwischen Gerät und Fernbedienung.
• Überprüfen Sie den Ladezustand der Batterien und wechseln Sie diese aus, falls erforderlich.
• Überprüfen Sie die Batterien auf die richtige Polung, falls die Batterien gerade ausgetauscht wurden.

Das Gerät funktioniert nach den Überprüfungen nicht einwandfrei:

Kontaktieren Sie den Kundenservice. Bringen Sie das Gerät ggf. zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zum Hersteller.

Fehlercodes

In der Segmentanzeige (15) können folgende Fehlermeldungen angezeigt werden:

Fehlercode	Ursache Abhilfe
E0 Fehler am	Raumtemperatursensor	Trennen Sie das Gerät kurz vom Stromnetz.Sollte der Fehler nach Wiedereinschalten immer noch vorhanden sein, kontaktieren Sie den Kundenservice.
E1 Fehler am	Temperatursensor des Kondensators	Trennen Sie das Gerät kurz vom Stromnetz.Sollte der Fehler nach Wiedereinschalten immer noch vorhanden sein, kontaktieren Sie den Kundenservice.
E2 Kondensatwanne voll		Leeren Sie die Kondensatwanne. Sollte der Fehler anschließend immer noch vorhanden sein, kontaktieren Sie den Kundenservice.
E3 Fehler am	Temperatursensor des Verdampfers	Trennen Sie das Gerät kurz vom Stromnetz.Sollte der Fehler nach Wiedereinschalten immer noch vorhanden sein, kontaktieren Sie den Kundenservice.

Wartung
Wartungsintervalle

Wartungs- und Pflegeintervall vor jeder Inbetriebnahme	bei Bedarf mindestens alle 2 Wochen	mindestens alle 4 Wochen	mindestens alle 6 Monate	mindestens jährlich
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen	X		X
Außenreinigung		X
Sichtprüfung des Geräteinneren auf Verschmutzungen		X
Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Luftfilter auswechseln				X
Auf Beschädigungen prüfen	X
Befestigungsschrauben prüfen		X
Probelauf
Kondensatwanne und Ablassschlauch leeren		X

Wartungs- und Pflegeprotokoll

Gerätetyp: ....
Gerätenummer: ......

Wartungs- und Pflegeintervall

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Lufteinlass und -auslass auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen

Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen

Außenreinigung

Sichtprüfung des Geräteinneren auf Verschmutzungen

Luftfilter auswechseln

Befestigungsschrauben prüfen

Probelauf

Kondensatwanne und Ablassschlauch leeren

Bemerkungen

1. Datum: .......Unterschrift: .......	2. Datum: .......Unterschrift: .......	3. Datum: .......Unterschrift: .......	4. Datum: .......Unterschrift: .......
5. Datum: .......Unterschrift: .......	6. Datum: .......Unterschrift: .......	7. Datum: .......Unterschrift: .......	8. Datum: .......Unterschrift: .......
9. Datum: .......Unterschrift: .......	10. Datum: .......Unterschrift: .......	11. Datum: .......Unterschrift: .......	12. Datum: .......Unterschrift: .......
13. Datum: .......Unterschrift: .......	14. Datum: .......Unterschrift: .......	15. Datum: .......Unterschrift: .......	16. Datum: .......Unterschrift: .......

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.

Warnung vor elektrischer Spannung

Tätigkeiten, die das Öffnen des Gerätes erfordern, dürfen nur von autorisierten Fachbetrieben oder vom Hersteller durchgeführt werden.

Kältemittelkreislauf

Gefahr

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas.
H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.
P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.
P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.
P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

- Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Überprüfen Sie regelmäßig die Sicherheitszeichen und Schilder auf dem Gerät. Erneuern Sie unleserliche Sicherheitszeichen!

Gehäuse reinigen

Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter.
2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
3. Prüfen Sie das Geräteinnere auf Verschmutzungen.

4. Wenn Sie eine dichte Staubschicht erkennen, lassen Sie das Geräteinnere von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.

5. Setzen Sie den Luftfilter wieder ein.

Der Luftfilter muss gereinigt werden, sobald dieser verschmutzt ist. Dies äußert sich z. B. durch eine reduzierte Leistung (siehe Kapitel Fehler und Störungen).

Warnung

Stellen Sie sicher, dass der Luftfilter weder abgenutzt noch beschädigt ist. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist!

1. Entnehmen Sie den Luftfilter aus dem Gerät.

1. Säubern Sie den Filter mit einem weichen, fusselfreien, leicht angefeuchteten Tuch. Sollte der Filter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel.

2. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein!

3. Setzen Sie den Luftfilter wieder in das Gerät ein.

In der Betriebsart Kühlung und Entfeuchtung entsteht Kondensat, das zum größten Teil über die Abluft entsorgt wird. Das übrige Kondensat sammelt sich in einem Behälter innerhalb des Gehäuses. Das Kondensat muss regelmäßig entfernt werden.

Wenn sich zu viel Kondensat sammelt, schaltet sich das Gerät ab und signalisiert das über den Fehlercode E2 in der Segmentanzeige (15) und der LED Tank Full (18).

1. Transportieren bzw. rollen Sie das Gerät vorsichtig zu einem geeigneten Ort, um das Kondensat abzulassen (z. B. einem Abfluss) oder stellen Sie einen geeigneten Auffangbehälter unter dem Kondensatablass bereit.

2. Entfernen Sie Verschlusskappe und Gummistopfen vom Kondensatablass.

1. Lassen Sie das Kondensat ablaufen.

2. Setzen Sie den Gummistopfen wieder in den Kondensatablass und schrauben Sie die Verschlusskappe wieder auf. Achten Sie auf festen Sitz des Gummistopfens, da es sonst zu unkontrolliertem Wasseraustritt kommen kann.

Der Fehlercode E2 in der Segmentanzeige (15) und die LED Tank Full (18) erlischt, sobald das Kondensat geleert wurde.

Tätigkeiten nach der Wartung

Wenn Sie das Gerät weiter verwenden möchten:

• Lassen Sie das Gerät mindestens 12 Stunden stehen, damit sich das Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Fall.
• Schließen Sie das Gerät wieder an, indem Sie den Netzstecker in die Netzsteckdose stecken.

Wenn Sie das Gerät längere Zeit nicht benutzen:

- Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Technischer Anhang
Technische Daten

Modell PAC 3500 S PAC	3501 S PAC 3800 S PAC 3810 S
Kühlleistung 3,5 kW 3,5 kW	W 3,8 kW 3,8 kW
Entfeuchtungsleistung 1,3 l/h 1,3 l/h 1,5 l/h 1,5 l/h
Betriebstemperatur 16 °C	bis 35 °C 16 °C bis 35 °C	16 °C bis 35 °C 16 °C bis 35 °C
Einstellbereich Temperatur	16 °C bis 31 °C 16 °C bis 31 °C 16 °C bis 31 °C
max. Luftvolumenstrom 340 m 3 /h 340 m		3 /h 450 m	3 /h 450 m	3 /h
Druck Saugseite 1 MPa 1 MPa 1 MPa
Druck Austrittsseite 2,6 MPa 2,6 MPa 2,6 MPa 2,6 MPa
max. zulässiger Druck 3,2 MPa 3,2 MPa 3,2 MPa 3,2 MPa
Netzanschluss 220 V - 240 V / 50 Hz 220 V - 240 V / 50 Hz 220 V - 240 V / 50 Hz
Nennstrom	5,9 A	5,9 A	6,5 A	6,5 A
Schutzart	IPX0	IPX0	IPX0	IPX0
Leistungsaufnahme (Kühlbetrieb)	1400 W	1400 W	1461 W	1461 W
Schalldruckpegel in 1 m Abstand	54 dB(A)	54 dB(A)	55 dB(A)	55 dB(A)
Kältemittel	R290	R290	R290	R290
Kältemittelmenge	226 g	226 g	226 g	226 g
GWP-Faktor	3	3	3	3
CO2-Äquivalent	0,00068 t	0,00068 t	0,00068 t	0,00068 t
Abmessungen (Länge x Breite x Höhe)	410 x 335 x 715 mm	410 x 335 x 715 mm	410 x 335 x 715 mm	410 x 335 x 715 mm
Mindestabstand zu Wänden und Gegenständen:
oben (A):	30 cm	30 cm	30 cm	30 cm
hinten (B):	30 cm	30 cm	30 cm	30 cm
seitlich (C):	30 cm	30 cm	30 cm	30 cm
vorne (D):	30 cm	30 cm	30 cm	30 cm
Gewicht	30 kg	30 kg	30 kg	30 kg
Batterien Fernbedienung	Typ LR03 / AAA - 1,5 V	Typ LR03 / AAA - 1,5 V	Typ LR03 / AAA - 1,5 V	Typ LR03 / AAA - 1,5 V

Schaltplan - PAC 3500 S / PAC 3800 S / PAC 3810 S

Schaltplan - PAC 3501 S

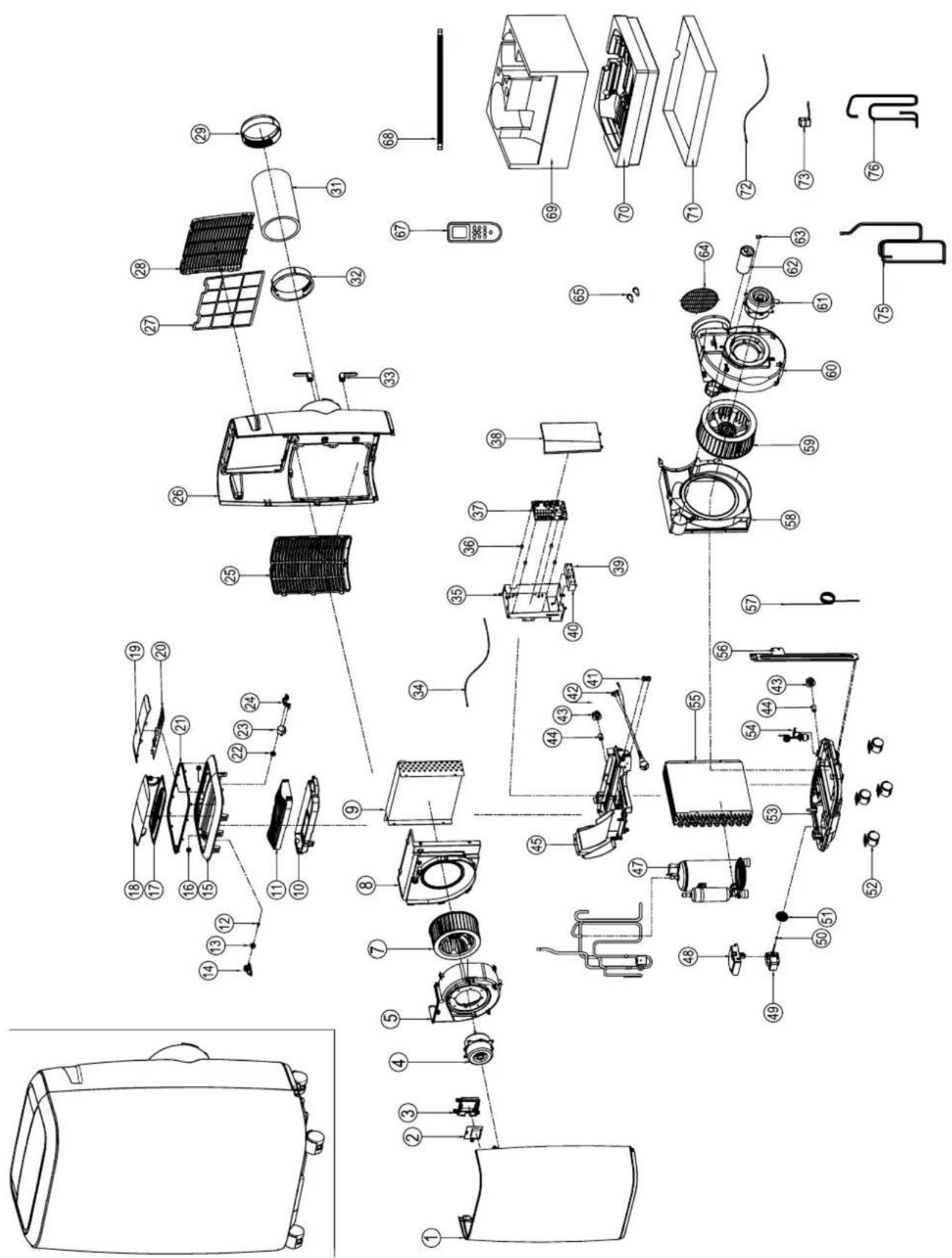

Ersatzteilübersicht und Ersatzteillisten PAC 3500 S / PAC 3800 S

Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

PAC 3501 S Hinweis: Die Positionsnummern der Ersatzteile unterscheiden

sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

PAC 3810 S Hinweis: Die Positionsnummern der Ersatzteile unterscheiden

sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und nach den geltenden örtlichen Entsorgungsvorschriften.

Das Symbol einer durchgestrichenen Abfalltonne besagt, dass dieses Gerät und ggf. zugehörige Komponenten (z. B. Fernbedienungen) am Ende der Lebensdauer gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht im Hausmüll entsorgt werden dürfen. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Wenden Sie sich ansonsten an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

In Deutschland gilt die Pflicht der Vertreiber zur unentgeltlichen Rücknahme von Altgeräten nach § 17 Absatz 1 und 2 gemäß Elektro- und Elektronikgerätegesetz - ElektroG.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Dieses Symbol einer durchgestrichenen Abfalltonne besagt, dass Batterien oder Akkus am Ende der Lebensdauer nicht im Hausmüll entsorgt werden dürfen. Sollten Batterien oder Akkumulatoren in dem Gerät enthalten sein, die Quecksilber, Cadmium oder Blei enthalten, wird das jeweilige chemische Zeichen (Hg, Cd oder Pb) unterhalb des Symbols des durchgestrichenen Mülleimers angezeigt. Lassen Sie Batterien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos im öffentlichen Raum liegen, um eine Umweltverschmutzung zu verhindern. Batterien und Akkus müssen in der Europäischen Union - gemäß VERORDNUNG (EU) 2023/1542 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 12. Juli 2023 über Batterien und Altbatterien - bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Entnehmen Sie Batterien/Akkus und entsorgen Sie diese getrennt, entsprechend den geltenden gesetzlichen Bestimmungen. Lassen Sie das im Gerät befindliche Kältemittel Propan von Firmen mit entsprechender Zertifizierung sachgerecht entsprechend der nationalen Gesetzgebung entsorgen (Europäischer Abfallartenkatalog 160504).

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die Trotec GmbH, dass der Funkanlagentyp (PAC 3501 S - WiFi Modul) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://hub.trotec.com/?id=47530

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
