Produkttyp	Monoblock-Klimaanlage zur Wandmontage
Modell	Trotec PAC-W 2600 SH
Kühlleistung	2,6 kW
Heizleistung	2 kW
Entfeuchtungsleistung	1,2 l/h
Betriebstemperaturbereich	7 °C bis 35 °C
Temperatureinstellbereich	16 °C bis 30 °C
Max. Luftvolumenstrom	500 m³/h
Schalldruckpegel (1 m Abstand)	48 dB(A)
Kältemittel	R290 (Propan)
Kältemittelmenge	290 g
Abmessungen (L x B x H)	205 x 995 x 585 mm
Gewicht	38 kg
Netzanschluss	220-240 V / 50 Hz
Nennstrom	5 A
Leistungsaufnahme (Kühlen)	1 kW
Leistungsaufnahme (Heizen)	0,65 kW
Betriebsarten	Kühlen, Heizen, Lüften, Entfeuchten
Invertertechnik	Ja
Fernbedienung	Ja (IR, Batterie LR03/AAA)
WiFi-Frequenzband	2,4 GHz
Timer	1-24 Stunden
Luftfilter	Waschbar, abnehmbar
Mindestraumfläche	>15 m²
Besonderheiten	Swing-Funktion, Nachtmodus, Memory-Funktion

Häufig gestellte Fragen - PAC‑W 2600 SH TROTEC

Wie installiere ich das Gerät PAC-W 2600 SH?

Die Installation erfolgt an einer Außenwand. Es müssen Bohrungen für Abluft und Kondensatablass erstellt werden. Das Gerät wird an der mitgelieferten Aufhängeschiene befestigt. Vor Inbetriebnahme muss das Gerät mindestens 12 Stunden aufrecht stehen, damit sich das Kältemittel im Kompressor sammeln kann. Wir empfehlen eine Installation durch einen Fachinstallateur.

Welche Bedeutung haben die Fehlercodes auf dem Display?

Fehlercodes wie F1 bis F8 sowie PA, PE usw. zeigen verschiedene Störungen an, z. B. Kompressorausfall, Sensorfehler oder Kältemittelprobleme. Eine vollständige Liste finden Sie im Kapitel Fehler und Störungen der Bedienungsanleitung.

Wie reinige ich den Luftfilter?

Der Luftfilter sollte mindestens alle 2 Wochen gereinigt werden. Entnehmen Sie ihn aus dem Gerät, reinigen Sie ihn mit einem weichen, fusselfreien Tuch oder mit warmem Wasser und neutralem Reinigungsmittel. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt und darf nicht im Freien verwendet werden.

Welches Kältemittel wird verwendet und ist es gefährlich?

Es wird das natürliche Kältemittel Propan (R290) verwendet, das extrem entzündbar ist. Das Gerät muss in Räumen mit einer Fläche >15 m² aufgestellt werden und fern von Zündquellen.

Wie verbinde ich das Gerät mit der Trotec Assistent App?

Laden Sie die App herunter, versetzen Sie das Gerät in den Standby-Modus, drücken Sie die Taste Ventilatorgeschwindigkeit (18) für ca. 3 Sekunden (bis die Wifi-LED blinkt) und folgen Sie den Anweisungen in der App.

Warum schaltet sich der Kompressor nicht ein?

Mögliche Ursachen: Der Überhitzungsschutz wurde ausgelöst (10 Minuten abkühlen lassen), die Zieltemperatur ist erreicht, oder der interne 3-Minuten-Wiedereinschaltschutz ist aktiv. Warten Sie einige Minuten.

Wie stelle ich die Timer-Funktion ein?

Drücken Sie die Taste Timer (19), dann mit den Tasten Wert verringern/erhöhen (20/21) die gewünschte Stundenanzahl (1-24) wählen. Nach 3 Sekunden wird die Einstellung übernommen. Das Gerät schaltet sich nach Ablauf der Zeit automatisch ein oder aus.

Was bedeutet der Nachtmodus?

Im Nachtmodus wird die Temperatur im Kühlbetrieb nach 1 Stunde um 1 °C erhöht, nach 2 Stunden um weitere 1 °C. Im Heizbetrieb wird die Temperatur analog gesenkt. Die Ventilatorgeschwindigkeit wird reduziert.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Das Gerät darf nicht im Hausmüll entsorgt werden. Es muss bei einer Sammelstelle für Elektro- und Elektronik-Altgeräte abgegeben werden. Das Kältemittel Propan muss von zertifizierten Firmen fachgerecht entsorgt werden.

BEDIENUNGSANLEITUNG PAC‑W 2600 SH TROTEC

Hinweise zur Bedienungsanleitung 2

Sicherheit...... 2

Informationen über das Gerät.... 6

Transport und Lagerung....7

Montage und Installation 7

Bedienung....11

Fehler und Störungen.... 14

Wartung 16

Technischer Anhang....18

Entsorgung....22

Vereinfachte EU-Konformitätserklärung 22

Hinweise zur Bedienungsanleitung

Symbole

Gefahr

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von extrem entzündbarem Gas für Leben und Gesundheit von Personen bestehen.

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Warnung vor heißer Oberfläche

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von heißer Oberfläche für Leben und Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Vorsicht

Das Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Bedienungsanleitung zu beachten ist.

Die aktuelle Fassung der Bedienungsanleitung und die EU-Konformitätserklärung können Sie unter folgendem Link herunterladen:

PAC-W 2600 SH

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen oder Bereichen und stellen Sie es nicht dort auf.
• Betreiben Sie das Gerät nicht in aggressiver Atmosphäre.
• Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand.
• Betreiben oder bedienen Sie das Gerät nicht mit feuchten oder nassen Händen.

• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.

• Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät.

• Decken Sie das Gerät während des Betriebes nicht ab und transportieren Sie es währenddessen nicht.
• Setzen Sie sich nicht auf das Gerät.
• Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern. Verwenden Sie das Gerät nur unter Aufsicht.
• Überprüfen Sie vor jeder Nutzung das Gerät, dessen Zubehör und Anschlussteile auf mögliche Beschädigungen. Verwenden Sie keine defekten Geräte oder Geräteteile.
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss!
• Der Netzanschluss muss den Angaben im Kapitel Technischer Anhang entsprechen.
• Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.
• Wählen Sie Verlängerungen des Netzkabels unter Berücksichtigung der technischen Daten aus. Rollen Sie das Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast.
• Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
• Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden.
• Nutzen Sie das Gerät niemals, wenn Sie Schäden an Netzstecker oder Netzkabel feststellen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte Netzkabel stellen eine ernsthafte Gefahr für die Gesundheit dar!

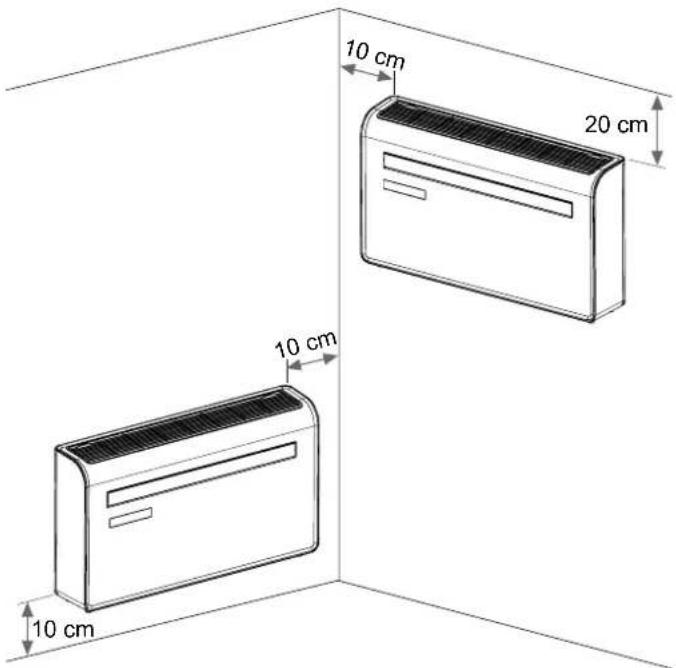

• Beachten Sie bei der Aufstellung die Mindestabstände zu Wänden und Gegenständen sowie die Lager- und Betriebsbedingungen gemäß dem Kapitel Technischer Anhang.
• Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

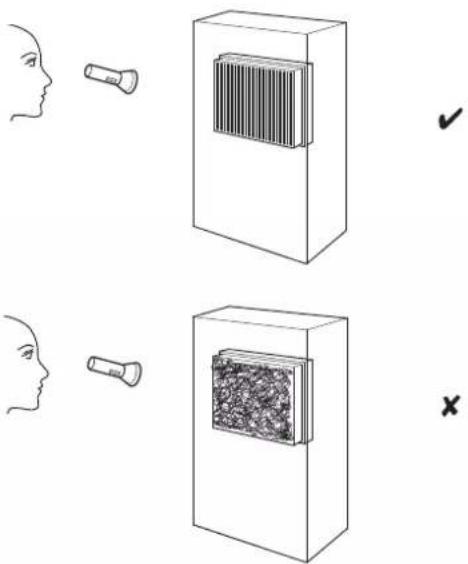

• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und Iosen Gegenständen ist.

• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatwanne bzw. entleertem Ablassschlauch.

• Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr!

• Setzen Sie keine wiederaufladbaren Batterien in die Fernbedienung ein.
• Wenden Sie sich bei einer komplexen Installation an einen Fachbetrieb für Kälte- und Klimatechnik oder an Trotec.

Sicherheitshinweise für Geräte mit brennbarem Kältemittel

• Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht anstauen können.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.
• Beachten Sie, dass das Kältemittel geruchlos ist.
• Installieren Sie das Gerät nur in Übereinstimmung mit den nationalen Installationsbestimmungen.
• Beachten Sie die nationalen Gasvorschriften.
• Installieren, bedienen und lagern Sie das Gerät PAC-W 2600 SH nur in einem Raum mit einer Fläche von mehr als 15 m².
• Verwahren Sie das Gerät so, dass keine mechanischen Schäden auftreten können.
• Beachten Sie, dass angeschlossene Rohrleitungen keine Zündquelle enthalten dürfen.
• R290 ist ein mit den europäischen Umweltvorschriften übereinstimmendes Kältemittel. Teile des Kühlkreises dürfen nicht perforiert werden.
• Beachten Sie die maximale Kältemittelfüllmenge in den technischen Daten.
• Nicht durchbohren oder anbrennen.
• Verwenden Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen.
• Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer Industrie-akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.

• Servicearbeiten dürfen nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, muss die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen.

• Nicht belüftete Räume, in denen das Gerät installiert, betrieben oder gelagert wird, müssen so gebaut sein, dass eventuelle Kältemittelverluste sich nicht anstauen. So werden Brand- oder Explosionsgefahren vermieden, welche durch eine von Elektroöfen, Kochherden oder anderen Zündquellen verursachte Zündung des Kältemittels entstehen.

• Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. in Stand gesetzt werden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich zum Kühlen, Belüften, Entfeuchten und Heizen der Raumluft in Innenräumen, unter Einhaltung der technischen Daten.

Bestimmungswidrige Verwendung

• Stellen Sie das Gerät nicht auf nassem bzw. überschwemmtem Untergrund auf.
• Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
• Nehmen Sie keine eigenmächtigen baulichen Veränderungen sowie An- oder Umbauten am Gerät vor.
• Eine andere Verwendung als die bestimmungsgemäße Verwendung gilt als vernünftigerweise vorhersehbare Fehlanwendung.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec durchgeführt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Hinweis

Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

Folgende Sicherheitszeichen und Schilder sind auf dem Gerät angebracht:

WARNING • WARNUNG • ATTENTION

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 15 m² aufgestellt, betrieben und gelagert werden. EN Appliance shall be installed, operated and stored in a room with floor area larger than 15 m².
FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 15 m².

Dieses Symbol weist Sie darauf hin, dass die Bedienungsanleitung zu beachten ist.

Reparaturanleitung beachten

Entsorgungs-, Wartungs- und Reparaturarbeiten am Kältemittelkreislauf dürfen nur gemäß den Herstellervorgaben und von Personen mit Befähigungsnachweis durchgeführt werden. Eine entsprechende Reparaturanleitung ist auf Anfrage beim Hersteller erhältlich.

!!! ACHTUNG !!!

1. Vor Inbetriebnahme MIND. 12 STUNDEN aufrecht und still stehen lassen! Das schützt den Kompressor, verlängert die Lebensdauer erheblich und verhindert so einen Verlust der Kühlleistung.
2. Das Klimagerät muss immer BESONDERS VORSICHTIG auf den Boden gestellt werden! Ansonsten können Mikrorisse in der Bodenplatte und der Kondensat wanne entstehen, was dazu führt, dass Kondenswasser auf den Boden tropft.

Für Schäden, die durch unsachgemäßen Gebrauch entstehen, übernehmen wir KEINE GEWÄHRLEISTUNG!

!!! WARNING !!!

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas. H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Warnung vor heißer Oberfläche

Im Heizbetrieb kann die Lüftungsklappe am Luftauslass sehr heiß werden und zu Verbrennungen führen. Fassen Sie die Lüftungsklappe im und nach dem Heizbetrieb nicht an. Es besteht Verbrennungsgefahr.

Warnung

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Warnung

Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände.

Warnung

Erstickungsgefahr!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie im Notfall das Gerät von der Netzeinspeisung: Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

Das Gerät dient zur Raumkühlung. Darüber hinaus entfeuchtet es die Luft und schafft so ein angenehmes Raumklima.

Zusätzlich kann das Gerät als Heizung verwendet werden.

Das Gerät wird an einer ins Freie führenden Wand installiert und benötigt keine Außeneinheit.

Das Gerät kühlt die Raumluft, indem es ihr Wärme entzieht. Die aufgenommene Wärme wird über den Abluftschlauch an den Außenbereich abgegeben, die gekühlte Luft wird dem Aufstellraum über einen Ventilator zugeführt.

Anfallendes Kondensat tropft vom Verdampfer auf den heißen Verflüssiger, verdampft dort und wird über den Kondensatschlauch in den Außenbereich transportiert.

In der Betriebsart Ventilation bietet das Gerät die Möglichkeit, die Raumluft umzuwälzen, ohne diese zu kühlen.

In der Betriebsart Entfeuchtung wird der Raumluft Feuchtigkeit entzogen.

In der Betriebsart Heizbetrieb wird die Raumluft erwärmt.

Das Gerät arbeitet vollautomatisch und bietet eine Vielzahl weiterer Optionen, z. B. kann das Gerät über die Timerfunktion automatisch zeitverzögert ein- bzw. ausgeschaltet werden.

Das Gerät verfügt über eine Invertertechnik, mit der es ständig in Betrieb bleiben und die Raumtemperatur ohne

Schwankungen konstant halten kann. Dazu überwacht es ständig die Temperatur und regelt stufenlos die Drehzahl.

Die Bedienung des Gerätes erfolgt über das Bedienfeld am Gerät oder über die mitgelieferte Infrarot-Fernbedienung.

Zusätzlich verfügt das Gerät über eine WiFi-App-Steuerung mit zusätzlichen Funktionen.

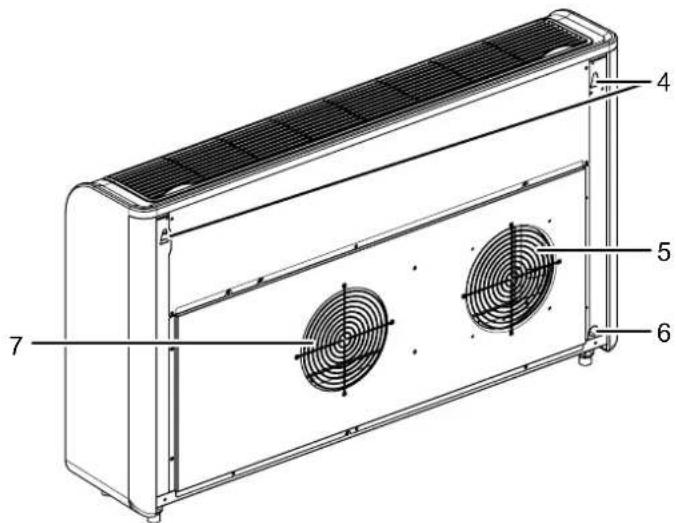

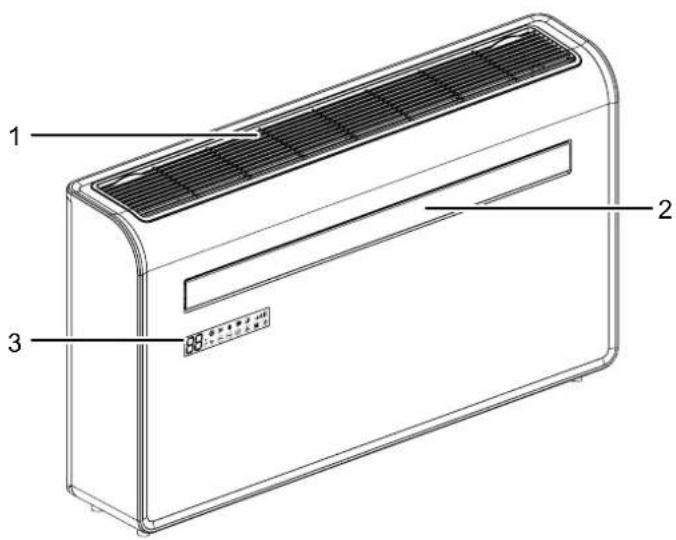

Gerätedarstellung

Nr.	Bezeichnung
1	Lufteinlass (mit Luftfilter)
2	Luftauslass mit verstellbarer Lüftungsklappe
3	Bedienfeld
4	Wandaufhängungen
5	Lufteinlass
6	Kondensatablass
7	Luftauslass
8	Fernbedienung

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie, dass ggf. zusätzliche Transportvorschriften für Geräte mit brennbarem Kältemittel bestehen. Die Anordnung der Ausrüstung oder die maximale Anzahl von Geräteteilen, die zusammen transportiert werden dürfen, ergibt sich aus den anzuwendenden Transportvorschriften.

Beachten Sie folgende Hinweise vor jedem Transport:

• Schalten Sie das Gerät aus.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
- Entleeren Sie das restliche Kondensat aus dem Gerät.
- Benutzen Sie das Netzkabel nicht als Zugschnur.

Beachten Sie folgende Hinweise nach jedem Transport:

- Stellen Sie das Gerät nach dem Transport aufrecht auf.

- Lassen Sie das Gerät mindestens 12 Stunden stehen, damit sich das Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Fall.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

• Entleeren Sie das restliche Kondensat aus dem Gerät.
• Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

• Lagern Sie das Gerät nur in einem Raum mit einer Fläche von mehr als 15 m ² .
• Bewahren Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.
• trocken und vor Frost und Hitze geschützt
• in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz
• ggf. mit einer Hülle vor eindringendem Staub geschützt
• Keine weiteren Geräte oder Gegenstände auf das Gerät stellen, um Beschädigungen am Gerät zu vermeiden
• Batterien aus der Fernbedienung entfernen

Montage und Installation

Lieferumfang

• 1 x Gerät
• 2 x Schlauchadapter Innenseite
• 2 x Schlauchadapter Außenseite
• 4 x Verbindungskette
• 1 x Wandschablone
• 2 x Kunststofffolie
• 1 x Aufhängeschiene
• 1 x Fernbedienung
• 1 x Anleitung

- 1 x Set mit Schrauben, Dübel und Unterlegscheiben

Gerät auspacken

1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht.

Inbetriebnahme

Info

Empfehlung für die Installation

Für eine fachgerechte Installation und einen störungsfreien Betrieb empfiehlt die Trotec GmbH eine Installation durch einen Fachinstallateur.

Info

Führen Sie vor der Installation des Gerätes eine Berechnung der benötigten Leistung durch. Je genauer die Berechnung, desto effizienter ist die Arbeitsweise des Gerätes. Beachten Sie bei den Berechnungen die geltenden Vorschriften.

Beachten Sie die folgenden Hinweise:

- Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an.

- Installieren Sie das Gerät nur in Räumen, in denen sich eventuelle Kältemittelverluste nicht anstauen können.

- Installieren Sie das Gerät nur in Räumen, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.

- Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel. Verwenden Sie Kabelbrücken.

- Stellen Sie sicher, dass Kabelverlängerungen vollständig aus- bzw. abgerollt sind.

- Achten Sie darauf, dass Luftein- und -auslässe sowie der Anschluss für den Abluftschlauch frei sind.

- Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern.

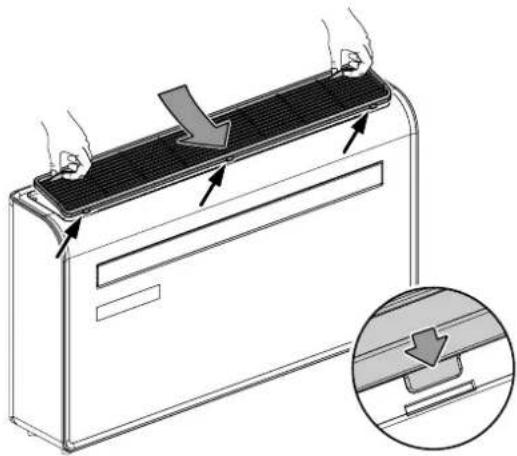

Luftfilter einsetzen

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

- Stellen Sie vor dem Einschalten sicher, dass der Luftfilter installiert ist.

Für die Montage des Gerätes ziehen Sie unbedingt eine weitere Person hinzu. Versuchen Sie nicht, das Gerät alleine zu montieren. Verwenden Sie zum Anheben ggf. einen Gabelstapler oder Hubwagen.

Warnung

Die Wand, an der das Gerät angebracht werden soll, muss stabil, robust und zum Tragen des Gerätegewichts geeignet sein.

Überprüfen Sie vor der Montage, ob sich an den zu bohrenden Stellen in der Wand Stahlträger, Gasleitungen, Wasserrohre, Abwasserleitungen, elektrische Kabel o. ä. befinden.

Warnung

Stellen Sie vor und während der Montage sicher, dass keine Personen durch das nach außen abgetragene Material gefährdet sind. Der letzte Teil der Montage ist mit größter Vorsicht und mit wenig Druck durchzuführen, damit der Außenputz nicht beschädigt wird.

Warnung

Abfließendes Kondensatwasser darf keine Schäden verursachen.

Info

Das Gerät ist an einer zur Außenseite des Gebäudes gerichteten Wand zu installieren.

Hinweis

Nach der Erstellung der beiden Bohrungen ist zu überprüfen, ob die Außenluftansaugung und die Rückführung der Luft nach außen nicht durch blattreiche Pflanzen, Fassadenverkleidungen, Fensterläden o. ä. behindert wird.

Für die Montage benötigen Sie folgende Werkzeuge:

• Wasserwaage
• Bohrmaschine
• Maßband
• Cuttermesser
• Stift
  • 8 mm Mauerwerkbohrer
  • 20 mm Mauerwerkbohrer
  • 180 mm Kernbohrer

Montieren Sie das Gerät wie nachfolgend beschrieben.

Wählen Sie Schrauben- und Dübelgröße passend zum Gewicht des Gerätes (siehe technische Daten) und zur

Wandbeschaffenheit.

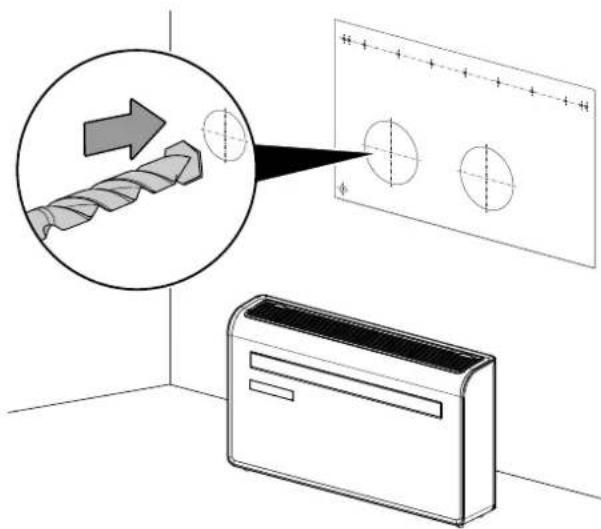

1. Richten Sie die mitgelieferte Wandschablone an der Wand aus und kleben Sie sie fest.
2. Bohren Sie das Loch für den Kondensatablass. Stellen Sie dabei sicher, dass die Bohrung nach unten in einem Winkel von mindestens 5° verläuft, sodass das Kondensat gut abfließen kann.
3. Bohren Sie die Löcher für die Abluft und Frischluft mithilfe des 20 mm Mauerwerkbohrers und des 180 mm Kernbohrers.

Warnung

Stellen Sie vor und während der Montage sicher, dass keine Personen durch das nach außen abgetragene Material gefährdet sind. Der letzte Teil der Montage ist mit größter Vorsicht und mit wenig Druck durchzuführen, damit der Außenputz nicht beschädigt wird.

1. Markieren Sie mithilfe der Schablone die Positionen der Schrauben für die Aufhängeschiene.

2. Bohren Sie mit dem 8 mm Mauerwerkbohrer die Löcher passend für die mitgelieferten Dübel.

1. Befestigen Sie die Schiene an der Wand und richten Sie diese mit der Wasserwaage aus.

1. Überprüfen Sie die Anbringung der Aufhängeschiene und stellen Sie sicher, dass keine Gefahr besteht, dass das Gerät herunterfallen könnte.

2. Rollen Sie die Kunststofffolien zu einem Rohr und führen Sie sie durch die großen Wandbohrungen, bis diese bündig mit der Innenwand abschließen.

3. Schneiden Sie an der Außenwand das überschüssige Rohr sauber mit einem scharfen Messer ab.

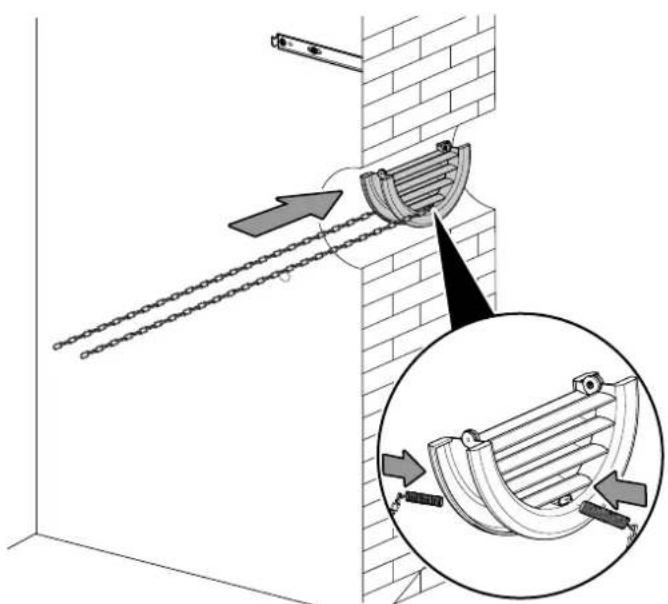

1. Setzen Sie den Innenbefestigungsring der Entlüftungsabdeckung auf der Innenseite der Entlüftungsöffnung ein.
2. Falten Sie dann die äußere Entlüftungsabdeckung in zwei Hälften.
3. Befestigen Sie die Ketten an jeder Seite der Entlüftungsabdeckung, bevor Sie die Abdeckung durch das Entlüftungsloch nach außen schieben.

1. Klappen Sie die äußere Abdeckung auf, bevor Sie die Ketten durch Einhängen in den Innenbefestigungsring befestigen. Dadurch wird die externe Abdeckung fest in Position gehalten.

1. Sichern Sie die Ketten und schneiden Sie überschüssige Kettenglieder ab.

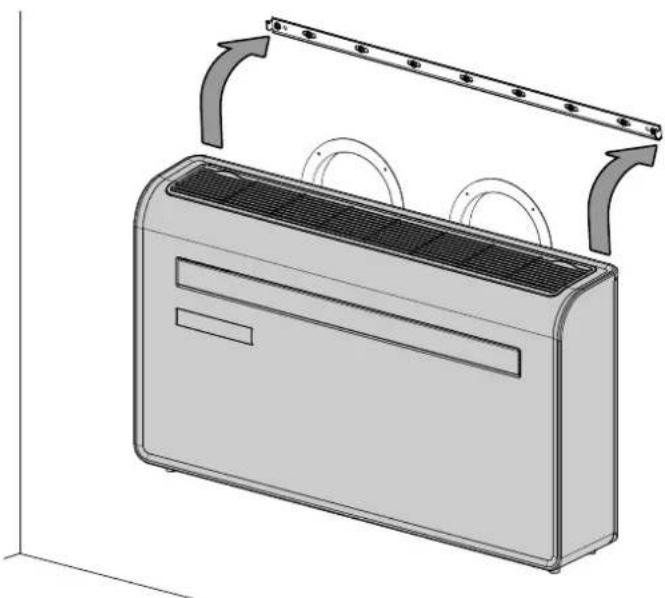

2. Heben Sie das Gerät an die Wand, richten Sie die Aufhängelöcher an den Haken an der Aufhängeschiene aus und legen Sie das Gerät vorsichtig in Position. Schieben Sie gleichzeitig das Abflussrohr durch das Abflussloch.

Setzen Sie vor der Erstinbetriebnahme Batterien in die Fernbedienung ein.

Netzkabel anschließen

- Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.

Bedienung

Bedienfeld

- Vermeiden Sie offene Türen und Fenster.

Nr.	Bezeichnung Bedeutung
9	Segmentanzeige Anzeige der aktuellen RaumtemperaturAnzeige der ZieltemperaturAnzeige der Stundenanzahl währendder Timer-ProgrammierungAnzeige der Fehlercodes, siehe KapitelFehler und Störungen
10	LED Kühlung	Leuchtet bei aktivierter BetriebsartKühlung
11	LED Ventilation	Leuchtet bei aktivierter BetriebsartVentilation
12	LEDEntfeuchtung	Leuchtet bei aktivierter BetriebsartEntfeuchtung
13	LED Heizbetrieb	Leuchtet bei aktivierter BetriebsartHeizbetrieb;Blinkt beim Kaltluftschutzvorübergehend
14	LED Nachtmodus	Leuchtet bei aktivierter BetriebsartNachtmodus
15	LEDs Ventilator-geschwindigkeit	Anzeige Ventilatorgeschwindigkeit
16	Taste On / Off	Gerät ein- oder ausschalten

Nr.	Bezeichnung Bedeutung
17	Taste Mode	Betriebsart wählen:KühlungVentilationEntfeuchtungHeizbetrieb
18	Taste Ventilator-geschwindigkeit	Ventilatorgeschwindigkeit einstellen
19	Taste Timer	Timer-Funktion Automatisches Einschalten in 1-h-Schritten(1 h bis 24 h)Timer-Funktion Automatisches Ausschalten in 1-h-Schritten(1 h bis 24 h)
20	Taste Wert verringern	Zieltemperatur (16 °C bis 30 °C) für die Kühlung oder Heizung verringernStundenzahl bei der Timer-Programmierung verringern
21	Taste Wert erhöhen	Zieltemperatur (16 °C bis 30 °C) für die Kühlung oder Heizung erhöhenStundenzahl bei der Timer-Programmierung erhöhen
22	LED Wifi	Leuchtet, wenn das Gerät mit dem Netzwerk verbunden ist
23	LED Temperatureinheit	Zeigt die aktuell eingestellteTemperatureinheit Grad Celsius oder Fahrenheit an
24	Taste Swing (nur Fernbedienung)	Swing-Funktion ein- oder ausschalten
25	Display	Anzeige verschiedener Gerätefunktionen
26	Taste LED	LEDs auf Bedienfeld ein- oder ausschalten
27	Taste Sleep	Nachtmodus ein- oder ausschalten

Gerät einschalten

1. Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme beschrieben, betriebsbereit installiert haben, können Sie es einschalten.
2. Drücken Sie die Taste On / Off (16).

Das Gerät startet im Kühlbetrieb.
⇒ Die LED Kühlung (10) leuchtet.
→ Die LED Ventilatorgeschwindigkeit (15) leuchtet.
→ Der Luftauslass (7) öffnet sich automatisch.

1. Wählen Sie die gewünschte Betriebsart aus.

Betriebsarten einstellen

• Kühlung
• Ventilation
• Entfeuchtung
  • Heizbetrieb

Kühlung

In der Betriebsart Kühlung wird der Raum bis zur gewünschten Zieltemperatur heruntergekühlt.

1. Drücken Sie die Taste MODE (17), bis die LED Kühlung (10) leuchtet.

2. Drücken Sie die Taste Wert verringern (20) oder Wert erhöhen (21), um die gewünschte Zieltemperatur zu wählen. Die Temperatur kann zwischen 16 °C und 30 °C in 1 °C-Schritten eingestellt werden.

In der Segmentanzeige (9) wird die gewünschte Zieltemperatur angezeigt.

1. Drücken Sie die Taste Ventilatorgeschwindigkeit (18), um die gewünschte Ventilatorstufe einzustellen.

→ Die LED Ventilatorgeschwindigkeit (15) für die gewünschte Ventilatorstufe leuchtet.

⇒ Die LED Kühlung (10) für die Betriebsart Kühlung leuchtet.

Ventilation

In der Betriebsart Ventilation zirkuliert die Raumluft und es findet keine Kühlung bzw. Entfeuchtung statt.

1. Drücken Sie die Taste MODE (17), bis die LED für Ventilation (11) aufleuchtet.

2. Drücken Sie die Taste SPEED (18), um die gewünschte Ventilatorgeschwindigkeit einzustellen.

⇒ Die LED für die gewählte Ventilatorgeschwindigkeit (15) leuchtet.

Entfeuchtung

In der Betriebsart Entfeuchtung wird die Luftfeuchtigkeit im Raum reduziert.

Die Temperatur kann nicht verstellt werden und die Ventilation läuft auf der niedrigsten Stufe.

1. Drücken Sie die Taste MODE (17), bis die LED Entfeuchtung (12) leuchtet.

→ Die Betriebsart Entfeuchtung ist eingestellt.

⇒ Die Temperatur und die Ventilatorgeschwindigkeit (Stufe 1) sind in dieser Betriebsart voreingestellt und können nicht verändert werden.

→ Die aktuelle Raumtemperatur wird in der Segmentanzeige (9) angezeigt.

Heizbetrieb

Warnung vor heißer Oberfläche

Im Heizbetrieb kann die Lüftungsklappe am Luftauslass sehr heiß werden und zu Verbrennungen führen. Fassen Sie die Lüftungsklappe im und nach dem Heizbetrieb nicht an. Es besteht Verbrennungsgefahr.

In der Betriebsart Heizbetrieb wird der Raum bis zur gewünschten Zieltemperatur geheizt.

1. Drücken Sie die Taste Mode (17), bis die LED Heizbetrieb (13) leuchtet.

→ Die Betriebsart Heizbetrieb ist eingestellt.

1. Drücken Sie die Taste Wert verringern (20) oder Wert erhöhen (21) mehrfach, um die gewünschte Zieltemperatur zu wählen. Die Temperatur kann zwischen 16 °C und 30 °C in 1 °C-Schritten eingestellt werden.

In der Segmentanzeige (9) wird die gewünschte Zieltemperatur angezeigt.

Nachtmodus

Der Nachtmodus kann in der Betriebsart Kühlung und im Heizbetrieb aktiviert werden.

Der Nachtmodus hat in der Betriebsart Kühlung folgende Einstellungen:

• Die voreingestellte Temperatur wird nach 1 Stunde um 1 °C erhöht. Nach einer weiteren Stunde wird die voreingestellte Temperatur erneut um 1 °C erhöht.

• Die Temperatur und Ventilatorgeschwindigkeit kann im Nachtmodus nicht manuell verändert werden.

Der Nachtmodus hat im Heizbetrieb folgende Einstellungen:

• Die voreingestellte Temperatur wird nach 1 Stunde um 1 °C gesenkt. Nach einer weiteren Stunde wird die voreingestellte Temperatur erneut um 1 °C gesenkt.

• Die Temperatur und Ventilatorgeschwindigkeit kann im Nachtmodus nicht manuell verändert werden.

Um den Nachtmodus einzuschalten, gehen Sie wie folgt vor:

1. Wählen Sie die Betriebsart Kühlung oder Heizbetrieb.

2. Drücken Sie die Taste Sleep (27) auf der Fernbedienung.

⇒ Die LED Kühlung (10) bzw. Heizbetrieb (13) und Sleep (14) leuchten.

1. Um den Nachtmodus auszuschalten, drücken Sie die Taste Sleep (27).

→ Die LED Sleep (14) schaltet sich aus.

→ Die gewählte Betriebsart bleibt eingestellt.

Timer einstellen

Der Timer hat zwei Funktionsweisen:

- automatisches Einschalten nach voreingestellter Anzahl an Stunden

- automatisches Ausschalten nach voreingestellter Anzahl an Stunden

Der Timer lässt sich in 1h-Schritten (1 h bis 24 h) programmieren.

Die Funktion kann in allen Betriebsarten eingestellt werden. Sie kann sowohl während des Betriebes als auch im Standby-Modus aktiviert werden.

Info

Die Einstellungen Automatisches Einschalten und Automatisches Ausschalten können gleichzeitig mit der Trotec Assistent App eingestellt werden.

Hinweis

Das Gerät darf nicht unbeaufsichtigt in einem frei zugänglichen Raum betrieben werden, wenn der Timer aktiv ist.

Automatisches Einschalten

√ Das Gerät befindet sich im Standby-Modus.

1. Drücken Sie die Taste Timer (19), um den Timer zu aktivieren.
2. Drücken Sie die Taste Wert verringern (20) oder Wert erhöhen (21), um die gewünschte Stundenzahl bis zum automatischen Einschalten zu wählen.
3. Warten Sie ca. 3 s, um die Einstellung zu bestätigen.

In der Segmentanzeige (9) wird dauerhaft die Anzahl der Stunden bis zum automatischen Einschalten angezeigt.
⇒ Auf dem Bedienfeld leuchtet die LED H.
Das Gerät schaltet sich nach der vorgegebenen Zeit ein.

Hinweise zum automatischen Einschalten:

• Eine Trennung von der Spannungsversorgung löscht die Einstellungen für das automatische Einschalten.
• Das manuelle Einschalten des Gerätes deaktiviert das automatische Einschalten.
• Wenn Sie die Stundenzahl 0 wählen, ist der Timer ausgeschaltet.

Automatisches Ausschalten

√ Das Gerät ist eingeschaltet.

1. Drücken Sie die Taste Timer (19), um den Timer zu aktivieren.
2. Drücken Sie die Taste Wert verringern (20) oder Wert erhöhen (21), um die gewünschte Stundenzahl bis zum automatischen Ausschalten zu wählen.
3. Warten Sie 3 s, um die Einstellung zu bestätigen.

In der Segmentanzeige (9) wird für ca. 3 s die Anzahl der Stunden bis zum automatischen Einschalten angezeigt.
⇒ Auf dem Bedienfeld leuchtet die LED H.
Das Gerät schaltet sich nach der vorgegebenen Zeit aus.

Hinweise zum automatischen Ausschalten:

• Eine Trennung von der Spannungsversorgung löscht die Einstellungen für das automatische Einschalten.
• Das manuelle Ausschalten des Gerätes deaktiviert das automatische Ausschalten.

Swing-Funktion

Die Swing-Funktion kann bei Bedarf in allen Betriebsarten zugeschaltet werden.

Mithilfe der Swing-Funktion wird der Luftauslass (7) automatisch bewegt und sorgt so für eine kontinuierliche Luftzirkulation.

1. Drücken Sie die Taste SWING (24) auf der Fernbedienung. ⇒ Die Lüftungsklappen bewegen sich kontinuierlich auf und ab.
2. Drücken Sie die Taste SWING (24) erneut, um die Lüftungsklappen in einer bestimmten Position anzuhalten bzw. um die Swing-Funktion auszuschalten.

Memory-Funktion

Nach einem Stromausfall im laufenden Betrieb schaltet sich das Gerät anschließend wieder automatisch ein. Die gewählten Einstellungen für die Betriebsart sind gespeichert, ein ggf. programmierter Timer wird nicht im Gerät gespeichert.

Der Kompressor läuft ggf. um 3 min verzögert an, da er über einen internen Schutz vor direktem Wiedereinschalten verfügt.

Trotec Assistent

Alle Einstellungen können auch über die Trotec Assistent App vorgenommen werden. Die Einstellungen der Timer-Funktionen über die App werden nicht zusätzlich auf dem Bedienfeld des Gerätes angezeigt.

Installieren Sie die Trotec Assistent App auf dem Endgerät, das Sie in Verbindung mit dem Gerät nutzen werden.

Info

Einige Funktionen der App benötigen den Zugriff auf Ihren Standort und eine aktive Internetverbindung.

Die App ist bei Google Play und im Apple App-Store sowie über den folgenden Link verfügbar:

Um eine WiFi-Verbindung herzustellen, gehen Sie wie folgt vor: √ Das Gerät befindet sich im Standby-Modus.

1. Laden Sie sich die Trotec Assistent App herunter und öffnen Sie diese auf einem Smartphone.
2. Wählen Sie Gerät hinzufügen aus, indem Sie auf das + Zeichen oben rechts drücken.
3. Wählen Sie große Haushaltsgeräte und darunter Klimaanlage (Wi-Fi) aus.
4. Drücken Sie für ca. 3 s die Taste Ventilatorgeschwindigkeit (18) auf dem Bedienfeld des Gerätes.

⇒ Die LED Wifi (22) leuchtet auf.

1. Drücken Sie erneut für ca. 3 s die Taste Ventilatorgeschwindigkeit (18) auf dem Bedienfeld des Gerätes.

→ Die LED Wifi (22) blinkt ca. zweimal pro Sekunde.
Das Gerät befindet sich im Quick-Connect Modus.

1. Befolgen Sie den Anweisungen der App auf dem Smartphone.

⇒ Sobald die LED Wifi (22) dauerhaft leuchtet, ist die Verbindung hergestellt.

Info

Bei einem WiFi-Verbindungsabbruch kann es vorkommen, dass sich das Gerät nicht wieder automatisch mit dem Netzwerk verbindet. Stellen Sie in diesem Fall eine Verbindung über die Taste Ventilatorgeschwindigkeit (18) wieder her.

Außerbetriebnahme

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.
- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.
- Reinigen Sie das Gerät gemäß dem Kapitel Wartung.

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Beachten Sie die Betriebstemperatur gemäß Kapitel Technischer Anhang.
• Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder von Trotec durchführen.

Das Gerät arbeitet ohne oder mit reduzierter Kühlleistung:

• Überprüfen Sie, ob die Betriebsart Kühlung eingestellt ist.
• Überprüfen Sie die Stellung der Lüftungsklappen. Die Lüftungsklappen sollten so weit wie möglich geöffnet sein.
• Überprüfen Sie den bzw. die Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den bzw. die Luftfilter.
• Überprüfen Sie, ob der Raum geöffnete Fenster und / oder Türen hat. Schließen Sie diese gegebenenfalls.
• Überprüfen Sie die Temperatureinstellungen am Gerät. Reduzieren Sie die eingestellte Temperatur, falls diese oberhalb der Raumtemperatur liegt.

Kondensat läuft aus:

- Überprüfen Sie das Gerät auf Undichtigkeiten.

Der Kompressor läuft nicht an:

• Überprüfen Sie, ob der Überhitzungsschutz des Kompressors ausgelöst hat. Trennen Sie das Gerät vom Stromnetz und lassen Sie es ca. 10 Minuten abkühlen, bevor Sie es wieder an das Stromnetz anschließen.
• Überprüfen Sie, ob die Umgebungstemperatur der Zieltemperatur (in der Betriebsart Kühlung) entspricht. Der Kompressor schaltet sich erst ein, wenn diese Temperatur erreicht ist.
• Der Kompressor läuft ggf. um 3 Minuten verzögert an, da dieser über einen internen Schutz vor direktem Wiedereinschalten verfügt.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

• Überprüfen Sie die Lufteinlässe und Luftfilter auf Verschmutzungen. Entfernen Sie äußere Verschmutzungen.
• Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Geräteinneres von einem Fachbetrieb für Kälte- und Klimatechnik oder von Trotec reinigen.

Das Gerät reagiert nicht auf die Infrarot-Fernbedienung:

• Überprüfen Sie, ob der Abstand von Fernbedienung zum Gerät zu groß ist und verringern Sie den Abstand, falls erforderlich.
• Stellen Sie sicher, dass sich keine Hindernisse, wie z. B. Möbel oder Mauern, zwischen Gerät und Fernbedienung befinden. Achten Sie auf Sichtkontakt zwischen Gerät und Fernbedienung.
• Überprüfen Sie den Ladezustand der Batterien und wechseln Sie diese aus, falls erforderlich.
• Überprüfen Sie die Batterien auf die richtige Polung, falls die Batterien gerade ausgetauscht wurden.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Das Gerät funktioniert nach den Überprüfungen nicht einwandfrei:

Kontaktieren Sie den Kundenservice. Bringen Sie das Gerät ggf. zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu Trotec.

Fehlercodes
In der Segmentanzeige (9) können folgende Fehlermeldungen angezeigt werden:

Fehlercode	Ursache Fehlercode Ursache
F1 Ausfall des Kompressorantriebs FE Fehler in der Software der Hauptplatine
F2 Ausfall des Kompressorantriebs PA Fehler Rücklufttemperatursensor
F3 Startfehler des Kompressors P1 Überhitzungsschutz oben am Kompressor
F4 Ausfall des Kompressorantriebs PE Anormale Kältemittelzirkulation
F5 Fehler bei der Standorterkennungsschleife PH Fehler im Kältemittelkreislauf
FA Phasenstrom-Überstromschutz PC Abgastemperaturschutz
P2 DC-Busspannung Unterspannungsschutz E3 DC-Lüfter Rückkopplungsfehler (Innen)
E4 Kommunikationsfehler (drinnen und draußen) P6 Überlastschutz des Spulenrohrs (innen)
F6 PCB-Kommunikationsfehler P7 Abtauschutz am Spulenrohr (innen)
P3 AC Eingangsspannungsschutz E2 Sensorfehler am Innenspulenrohr
P4 AC-Überstromschutz E1 Temperatursensorfehler (innen)
P5 AC-Unterspannungsschutz P8 Nulldurchgangsfehlererkennung (innen)
F7 Spulensensorfehler (im Freien) EE Fehler in der Software der Hauptplatine
F8 Sensor am Saugrohrfehler	E5 Wasserspritzmotorfehler
E0 Sensor am Auslassrohrfehler	E8 Lüfterrückkopplungsfehler
E6 Temperatursensorfehler (im Freien)	FL	Wasserüberlauf Schutz
E7 Lüftermotorfehler (im Freien)

Wartung
Wartungsintervalle

Wartungs- und Pflegeintervall vor jeder Inbetriebnahme	bei Bedarf	mindestens alle 2 Wochen	mindestens alle 4 Wochen	mindestens alle 6 Monate	mindestens jährlich
Lufteinlässe und -auslässe auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen	X		X
Außenreinigung		X			X
Sichtprüfung des Geräteinneren auf Verschmutzungen		X			X
Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Auf Beschädigungen prüfen	X
Befestigungsschrauben prüfen		X			X
Probelauf					X
Kondensatwanne und Ablassschlauch leeren		X

Wartungs- und Pflegeprotokoll

Gerätetyp: ....
Gerätenummer: ....

Wartungs- und Pflegeintervall

1 2

3 4 5 6

7 8 9 10

11 12

13 14

15 16

Lufteinlässe und -auslässe auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen

Außenreinigung

Sichtprüfung des Geräteinneren auf Verschmutzungen

Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln

Auf Beschädigungen prüfen

Befestigungsschrauben prüfen

Probelauf

Kondensatwanne und Ablassschlauch leeren

Bemerkungen

1. Datum: ......Unterschrift: ......	2. Datum: ......Unterschrift: ......	3. Datum: ......Unterschrift: ......	4. Datum: ......Unterschrift: ......
5. Datum: ......Unterschrift: ......	6. Datum: ......Unterschrift: ......	7. Datum: ......Unterschrift: ......	8. Datum: ......Unterschrift: ......
9. Datum: ......Unterschrift: ......	10. Datum: ......Unterschrift: ......	11. Datum: ......Unterschrift: ......	12. Datum: ......Unterschrift: ......
13. Datum: ......Unterschrift: ......	14. Datum: ......Unterschrift: ......	15. Datum: ......Unterschrift: ......	16. Datum: ......Unterschrift: ......

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.

- Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Warnung vor elektrischer Spannung

Tätigkeiten, die das Öffnen des Gerätes erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden.

Kältemittelkreislauf

Gefahr

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas.

H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

- Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. in Stand gesetzt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Überprüfen Sie regelmäßig die Sicherheitszeichen und Schilder auf dem Gerät. Erneuern Sie unleserliche Sicherheitszeichen!

Gehäuse reinigen

Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter.

2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.

3. Prüfen Sie das Geräteinnere auf Verschmutzungen.

4. Wenn Sie eine dichte Staubschicht erkennen, lassen Sie das Geräteinnere von einem Fachbetrieb für Kälte- und Klimatechnik oder von Trotec reinigen.

5. Setzen Sie den Luftfilter wieder ein.

Der Luftfilter muss gereinigt werden, sobald dieser verschmutzt ist. Dies äußert sich z. B. durch eine reduzierte Leistung (siehe Kapitel Fehler und Störungen).

Warnung

Stellen Sie sicher, dass der Luftfilter weder abgenutzt noch beschädigt ist. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist!

1. Entnehmen Sie den Luftfilter aus dem Gerät.

1. Säubern Sie den Filter mit einem weichen, fusselfreien, leicht angefeuchteten Tuch. Sollte der Filter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel.
2. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein!
3. Setzen Sie den Luftfilter wieder in das Gerät ein.

Tätigkeiten nach der Wartung

Wenn Sie das Gerät weiter verwenden möchten:

• Lassen Sie das Gerät mindestens 12 Stunden stehen, damit sich das Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren. Der Garantieanspruch erlischt in diesem Fall.
• Schließen Sie das Gerät wieder an, indem Sie den Netzstecker in die Netzsteckdose stecken.

Wenn Sie das Gerät längere Zeit nicht benutzen:

- Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Technischer Anhang

Technische Daten

Modell PAC-W 2600 SH
Kühlleistung 2,6 kW
Heizleistung 2 kW
Entfeuchtungsleistung 1,2 l/h
Betriebstemperatur 7 °C bis 35 °C
Einstellbereich Temperatur 16 °C bis 30 °C
max. Luftvolumenstrom 500 m	3 /h
Druck Saugseite 1,3 MPa
Druck Austrittsseite 3,8 MPa
max. zulässiger Druck 3,8 MPa
Netzanschluss 220 V - 240 V / 50 Hz
Nennstrom 5 A
Leistungsaufnahme (Kühlbetrieb) 1 kW
Leistungsaufnahme (Heizbetrieb) 0,65 kW
Schalldruckpegel in 1 m Abstand 48 dB(A)
Kältemittel	R290
Kältemittelmenge	290 g
GWP-Faktor	3
CO2-Äquivalent	0,00087 t
Abmessungen(Länge x Breite x Höhe)	205 x 995 x 585 mm
Mindestabstand zu Wänden und Gegenständen:oben: seitlich: vorne:	20 cm10 cm10 cm
Gewicht	38 kg
Batterie Fernbedienung	Typ LR03 / AAA - 1,5 V
Wifi Frequenzband	2,4 GHz

Schaltplan

Ersatzteilübersicht und Ersatzteilliste

Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

Das Symbol des durchgestrichenen Mülleimers auf einem Elektro- oder Elektronik-Altgerät besagt, dass dieses am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Ansonsten wenden Sie sich bitte an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Lassen Sie das im Gerät befindliche Kältemittel Propan von Firmen mit entsprechender Zertifizierung sachgerecht entsprechend der nationalen Gesetzgebung entsorgen (Europäischer Abfallartenkatalog 160504).

Batterien und Akkus gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union – gemäß Richtlinie 2006/66/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 06. September 2006 über Batterien und Akkumulatoren – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie Batterien und Akkus entsprechend den geltenden gesetzlichen Bestimmungen.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die Trotec GmbH, dass der Funkanlagentyp (PAC-W 2600 SH - Wifi Modul) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://hub.trotec.com/?id=44836

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
