PAC 2020 E - Klimaanlage TROTEC - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock-Klimaanlage (Kühlen, Lüften, Entfeuchten)
Kühlleistung	2,0 kW
Entfeuchtungsleistung	1,5 l/h
Betriebstemperaturbereich	5 °C bis 35 °C
Temperaturbereich Kühlung	16 °C bis 32 °C
Max. Luftvolumenstrom	300 m³/h
Netzanschluss	220–240 V / 50 Hz
Nennstrom	3,5 A
Leistungsaufnahme Kühlen	780 W
Schalldruckpegel (1 m, Stufe 1)	55 dB(A)
Kältemittel	R290 (Propan), 0,14 kg
Abmessungen (L × B × H)	348 × 350 × 701 mm
Gewicht	21 kg
Kabellänge	1,8 m
Schutzart	IPX1 (Tropfwasserschutz)
Fernbedienung	Infrarot, 2 × LR03/AAA 1,5 V (nicht wiederaufladbar)
Betriebsarten	Kühlen, Lüften, Entfeuchten
Besondere Funktionen	Timer (1–24 h), Sleep-Modus, Tastensperre, WiFi-Steuerung über App
Filter	Waschbarer Luftfilter, Betrieb nur mit eingesetztem Filter zulässig
Kondensatabfuhr	Manuelle Entleerung oder Anschluss eines Ablaufschlauchs (∅ 16 mm)
Sicherheitshinweise	Mindestraumgröße 7 m²; Abstand zu Wänden und Gegenständen mind. 30 cm; nur in Innenräumen verwenden

Häufig gestellte Fragen - PAC 2020 E TROTEC

Welche Kühlleistung hat der Trotec PAC 2020 E?

Die Kühlleistung beträgt 2,0 kW. Das Gerät ist für Räume bis etwa 25–30 m² geeignet.

Welche Betriebsarten bietet das Gerät?

Es stehen die Betriebsarten Kühlen, Lüften (Ventilation) und Entfeuchten zur Verfügung. Die Auswahl erfolgt über die Mode-Taste.

Wie schließe ich den Abluftschlauch richtig an?

Verbinden Sie den Schlauchadapter mit dem Abluftschlauch und schieben Sie diesen in den Anschluss an der Rückseite des Geräts. Führen Sie das andere Ende durch ein offenes Fenster oder eine Fensterabdichtung nach draußen. Vermeiden Sie Knicke im Schlauch.

Was bedeutet der Fehlercode Ft auf dem Display?

Der Fehlercode Ft zeigt an, dass der Kondensatbehälter voll ist. Leeren Sie das Kondensat über den Ablass am Gerät oder schließen Sie einen Ablaufschlauch an. Nach dem Entleeren erlischt der Code.

Wie reinige ich den Luftfilter?

Entnehmen Sie den Luftfilter aus dem Gerät. Reinigen Sie ihn mit einem weichen, fusselfreien, leicht angefeuchteten Tuch oder mit warmem Wasser und neutralem Reinigungsmittel. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen.

Kann ich das Gerät über WiFi steuern?

Ja, das Gerät unterstützt WiFi. Laden Sie die Trotec-Assistent-App herunter, versetzen Sie das Gerät in den Standby-Modus, drücken Sie die Timer-Taste für 5 Sekunden, bis die WiFi-LED blinkt, und folgen Sie den Anweisungen der App.

Welche Sicherheitsabstände muss ich einhalten?

Halten Sie zu allen Seiten (oben, hinten, seitlich, vorne) einen Abstand von mindestens 30 cm zu Wänden und Gegenständen ein, um eine ausreichende Luftzirkulation zu gewährleisten.

Darf ich das Gerät im Freien verwenden?

Nein, das Gerät ist ausschließlich für den Innenbereich bestimmt. Es darf nicht im Freien, in Nassräumen oder in der Nähe von Wasserquellen wie Schwimmbecken oder Duschen betrieben werden.

Wie lange muss das Gerät nach dem Transport stehen?

Nach dem Transport (insbesondere wenn es geneigt wurde) müssen Sie das Gerät mindestens 12 Stunden aufrecht stehen lassen, damit sich das Kältemittel im Kompressor sammeln kann. Erst danach einschalten, um Schäden zu vermeiden.

Welche Batterien werden für die Fernbedienung benötigt?

Die Fernbedienung benötigt zwei LR03/AAA 1,5 V Batterien (nicht wiederaufladbar). Achten Sie auf die korrekte Polarität beim Einlegen.

BEDIENUNGSANLEITUNG PAC 2020 E TROTEC

Hinweise zur Benutzung dieser Anleitung...... 2

Sicherheit...... 2

Informationen über das Gerät.... 6

Transport und Lagerung....7

Montage und Inbetriebnahme.... 8

Bedienung....11

Fehler und Störungen.... 16

Wartung 18

Technischer Anhang....22

Entsorgung.... 26

Vereinfachte EU-Konformitätserklärung 26

Hinweise zur Benutzung dieser Anleitung

Symbole

Gefahr

Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat.

Gefahr

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von extrem entzündbarem Gas für Leben und Gesundheit von Personen bestehen.

Warnung

Das Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Warnung vor elektrischer Spannung

Dieses Symbol weist darauf hin, dass Gefahren aufgrund von elektrischer Spannung für Leben und Gesundheit von Personen bestehen.

Hinweis

Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen.

Info

Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen.

Anleitung beachten

Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Anleitung zu beachten ist.

Die aktuelle Fassung dieser Anleitung können Sie unter folgendem Link herunterladen:

PAC 2020 E

Lesen Sie diese Anleitung vor Inbetriebnahme/Verwendung des Gerätes sorgfältig durch und bewahren Sie die Anleitung immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen oder Bereichen und stellen Sie es nicht dort auf.
• Betreiben Sie das Gerät nicht in aggressiver Atmosphäre.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.

- Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Betreiben Sie es nicht im nassen Zustand.

- Betreiben oder bedienen Sie das Gerät nicht mit feuchten oder nassen Händen.

- Setzen Sie das Gerät keinem direkten Wasserstrahl aus.

- Stecken Sie niemals Gegenstände oder Gliedmaßen in das Gerät.

- Decken Sie das Gerät während des Betriebes nicht ab.

- Setzen Sie sich nicht auf das Gerät.

- Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern.

- Überprüfen Sie vor jeder Nutzung das Gerät, dessen Zubehör und Anschlussteile auf mögliche Beschädigungen. Verwenden Sie keine defekten Geräte oder Geräteteile.

- Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel vor Beschädigungen (z. B. durch Tiere) geschützt sind. Verwenden Sie das Gerät niemals bei Schäden an Elektrokabeln oder am Netzanschluss!

- Der Netzanschluss muss den Angaben im Technischen Anhang entsprechen.

- Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose.

- Wählen Sie Verlängerungen des Netzkabels unter Berücksichtigung der technischen Daten aus. Rollen Sie das Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast.

- Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten an dem Gerät das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

- Schalten Sie das Gerät aus und entfernen Sie das Netzkabel aus der Netzsteckdose, wenn Sie das Gerät nicht verwenden.

- Nutzen Sie das Gerät niemals, wenn Sie Schäden an Netzstecker oder Netzkabel feststellen. Wenn das Netzkabel dieses Gerätes beschädigt wird, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Defekte Netzkabel stellen eine ernsthafte Gefahr für die Gesundheit dar!

- Beachten Sie bei der Aufstellung die Mindestabstände zu Wänden und Gegenständen sowie die Lager- und Betriebsbedingungen gemäß dem Technischen Anhang.

- Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.

- Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

- Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.

- Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatwanne bzw. entleertem Ablassschlauch.

- Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr!

- Verwenden Sie den Batterietyp AAA.

- Setzen Sie keine wiederaufladbaren Batterien in die Fernbedienung ein.

- Laden Sie niemals Batterien, die nicht wieder aufgeladen werden können.

- Verschiedene Batterietypen sowie neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Legen Sie die Batterien entsprechend der korrekten Polarität in das Batteriefach.

- Entfernen Sie entladene Batterien. Batterien enthalten umweltgefährdende Stoffe. Entsorgen Sie die Batterien entsprechend der nationalen Gesetzbebung (siehe Kapitel Entsorgung).

- Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.

- Schließen Sie niemals die Anschlussklemmen von Batterien kurz!

- Verschlucken Sie keine Batterien! Wird eine Batterie verschluckt, kann dies innerhalb von 2 Stunden schwere innere Verbrennungen/Verätzungen verursachen! Die Verätzungen können zum Tod führen!

- Wenn Sie glauben, dass eine Batterie verschluckt wurde oder anderweitig in den Körper gelangt ist, suchen Sie sofort einen Arzt auf!

- Halten Sie neue und gebrauchte Batterien sowie ein geöffnetes Batteriefach von Kindern fern.

- Wenn das Batteriefach nicht sicher schließt, verwenden Sie das Gerät nicht mehr über die Fernbedienung.

- Installieren Sie das Gerät nur in Übereinstimmung mit den nationalen Installationsbestimmungen.

- Installieren, bedienen und lagern Sie das Gerät PAC 2020 E nur in einem Raum mit einer Fläche von mehr als 7 m ^2 .

- Installieren, bedienen und lagern Sie das Gerät PAC 2620 E nur in einem Raum mit einer Fläche von mehr als 9 m ^2 .

- Verwahren Sie das Gerät so, dass keine mechanischen Schäden auftreten können.

- Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Sicherheitshinweise für Servicearbeiten am Kältemittelkreislauf:

• Jede Person, die an dem Kältemittelkreislauf arbeitet, muss einen Befähigungsnachweis von einer Industrie- akkreditierten Stelle, die ihre Kompetenz im sicheren Umgang mit Kältemitteln anhand eines in der Industrie bekannten Verfahrens nachweist, vorweisen können.
• Servicearbeiten dürfen nur gemäß den Herstellervorgaben durchgeführt werden. Ist für die Wartungs- und Reparaturarbeiten die Unterstützung von weiteren Personen erforderlich, muss die im Umgang mit brennbaren Kältemitteln geschulte Person die Arbeiten ständig überwachen.
• Lagern Sie das Gerät nicht zusammen mit Zündquellen in unbelüfteten Räumen.
• Verwenden Sie keine anderen Mittel als die vom Hersteller empfohlenen, um den Abtauvorgang zu beschleunigen.
• Nicht anbohren oder anbrennen.
• Beachten Sie, dass das Kältemittel geruchlos ist.
• Beachten Sie die nationalen Vorschriften für Gasinstallationen.
• Beachten Sie die maximale Kältemittelfüllmenge in den technischen Daten.
• R290 ist ein mit den europäischen Umweltvorschriften übereinstimmendes Kältemittel. Teile des Kühlkreises dürfen nicht perforiert werden.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich zum Kühlen, Belüften und Entfeuchten der Raumluft in Innenräumen, unter Einhaltung der technischen Daten.

Eine andere Verwendung als die bestimmungsgemäße Verwendung gilt als Fehlanwendung.

Vernünftigerweise vorhersehbare Fehlanwendung

• Stellen Sie das Gerät nicht auf nassem bzw. überschwemmtem Untergrund auf.
• Legen Sie keine Gegenstände, wie z. B. Kleidungsstücke, auf das Gerät.
• Verwenden Sie das Gerät nicht im Freien.
  • Tauchen Sie das Gerät niemals in Wasser.
• Nehmen Sie keine eigenmächtigen baulichen Veränderungen sowie An- oder Umbauten am Gerät vor.

- Verwenden Sie das Gerät nicht in unmittelbarer Nähe von Schwimmbecken, Badewannen und Duschen.

Personalqualifikation

Personen, die dieses Gerät verwenden, müssen:

• über grundlegende Kenntnisse im sicheren Umgang mit elektrischen Geräten verfügen.
• die Anleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Wartungstätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller durchgeführt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Hinweis

Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand.

Folgende Sicherheitszeichen und Schilder sind auf dem Gerät angebracht:

PAC 2020 E

WARNING • WARNUNG • ATTENTION

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 7 m² aufgestellt, betrieben und gelagert werden. EN Appliance shall be installed, operated and stored in a room with floor area larger than 7 m².
FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 7 m².

DE Das Gerät muss in einem Raum mit einer Grundfläche größer als 9 m² aufgestellt, betrieben und gelagert werden.
EN Appliance shall be installed, operated and stored in a room with floor area larger than 9 m².
FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 9 m².

Dieses Symbol weist Sie darauf hin, dass die Betriebsanleitung zu beachten ist.

Reparaturanleitung beachten

Entsorgungs-, Wartungs- und Reparaturarbeiten am Kältemittelkreislauf dürfen nur gemäß den Herstellervorgaben und von Personen mit Befähigungsnachweis durchgeführt werden. Eine entsprechende Reparaturanleitung ist auf Anfrage beim Hersteller erhältlich.

!!! ACHTUNG !!!

1. Vor Inbetriebnahme MIND. 12 STUNDEN aufrecht und still stehen lassen! Das schützt den Kompressor, verlängert die Lebensdauererheblich und verhindert so einen Verlust der Kühlleistung.
2. Das Klimagerät muss immer BESONDERS VORSICHTIG auf den Boden gestellt werden! Ansonsten können Mikrorisse in der Bodenplatte und der Kondensatwanne entstehen, was dazu führt, dass Kondenswasser auf den Bodentropft.

Für Schäden, diedurch unsachgemäßen Gebrauchentstehen, übernehmen wir KEINE GEWÄHRLEISTUNG!

!!! WARNING !!!

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas.

H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

Gefahr

Es besteht Erstickungsgefahr für Kinder durch Verpackungsmaterial! Halten Sie Verpackungsfolien und -teile von Kindern fern. Es besteht Lebensgefahr durch Ersticken.

Warnung vor elektrischer Spannung

Gefahr durch elektrischen Schlag!

Wenn das Gerät mit Wasser in Berührung kommt, besteht die Gefahr eines elektrischen Schlages!

Dieses Gerät nicht in unmittelbarer Nähe einer

Badewanne, einer Dusche oder eines Schwimmbeckens benutzen!

Warnung vor elektrischer Spannung

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Warnung vor elektrischer Spannung

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen.

Hinweis

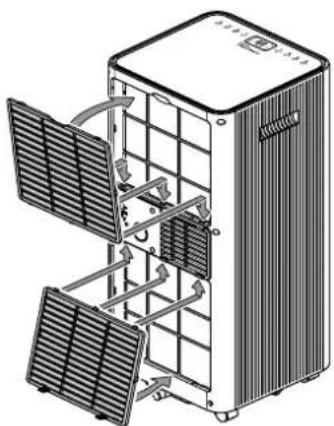

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

Verhalten im Notfall

1. Schalten Sie das Gerät aus.
2. Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
3. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Informationen über das Gerät

Gerätebeschreibung

Das Gerät dient zur Raumkühlung. Darüber hinaus filtert und entfeuchtet es die Luft und schafft so ein angenehmes Raumklima.

Das Gerät kühlt die Raumluft, indem es ihr Wärme entzieht. Die aufgenommene Wärme wird über den Abluftschlauch an den Außenbereich abgegeben, die gekühlte Luft wird dem Aufstellraum über einen Ventilator zugeführt.

Anfallendes Kondensat tropft vom Verdampfer auf den heißen Verflüssiger, verdampft dort und wird über den Abluftschlauch in den Außenbereich transportiert.

In der Betriebsart Ventilation bietet das Gerät die Möglichkeit, die Raumluft umzuwälzen, ohne diese zu kühlen.

In der Betriebsart Entfeuchtung wird der Raumluft Feuchtigkeit entzogen.

Das Gerät arbeitet vollautomatisch und bietet eine Vielzahl weiterer Optionen, z. B. kann das Gerät über die Timerfunktion automatisch zeitverzögert ein- bzw. ausgeschaltet werden.

Die Bedienung des Gerätes erfolgt über das Bedienfeld am Gerät oder über die mitgelieferte Infrarot-Fernbedienung.

Das Gerät ist für einen universellen und flexiblen Einsatz konzipiert.

Es lässt sich dank seiner kompakten Abmessungen bequem transportieren und in allen Innenräumen einsetzen.

Das Gerät besitzt einen Schutz vor Tropfwasser (IPX1).

Gerätedarstellung

Nr.	Bezeichnung
1	Bedienfeld
2	Griff
3	Transportrollen
4	Luftauslass mit Lüftungsklappen
5	Kondensatablass mit Gummistopfen
6	Lufteinlass mit Luftfilter
7	Anschluss Abluftschlauch
8	Schlauchanschluss mit Gummistopfen
9	Halterung für Netzstecker
10	Lufteinlass mit Luftfilter
11	Fernbedienung

Transport und Lagerung

Hinweis

Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes.

Transport

Beachten Sie, dass ggf. zusätzliche Transportvorschriften für Geräte mit brennbarem Kältemittel bestehen. Die Anordnung der Ausrüstung oder die maximale Anzahl von Geräteteilen, die zusammen transportiert werden dürfen, ergibt sich aus den anzuwendenden Transportvorschriften.

Das Gerät ist zum leichteren Transport mit Transportrollen versehen.

Beachten Sie folgende Hinweise vor jedem Transport:

• Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
- Entleeren Sie das restliche Kondensat aus dem Gerät.
- Benutzen Sie das Netzkabel nicht als Zugschnur.
- Rollen Sie das Gerät nur auf festen und ebenen Flächen.

Beachten Sie folgende Hinweise nach jedem Transport:

- Stellen Sie das Gerät nach dem Transport aufrecht auf.

- Lassen Sie das Gerät mindestens 12 Stunden stehen, damit sich das Kältemittel im Kompressor sammeln kann. Schalten Sie das Gerät erst nach 12 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren.

Lagerung

Beachten Sie folgende Hinweise vor jeder Lagerung:

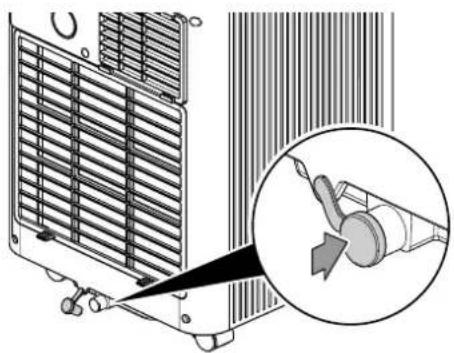

• Entleeren Sie das restliche Kondensat aus dem Gerät.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.

Halten Sie bei Nichtbenutzung des Gerätes die folgenden Lagerbedingungen ein:

• Lagern Sie das Gerät PAC 2020 E nur in einem Raum mit einer Fläche von mehr als 7 m ^2 .
• Lagern Sie das Gerät PAC 2620 E nur in einem Raum mit einer Fläche von mehr als 9 m ^2 .
• Bewahren Sie das Gerät nur in Räumen auf, in denen sich keine Zündquelle (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein Elektroheizer) befindet.
• Lagern Sie das Gerät trocken und vor Frost und Hitze geschützt.
• Lagern Sie das Gerät in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz.
• Schützen Sie das Gerät ggf. mit einer Hülle vor eindringendem Staub.
• Stellen Sie keine weiteren Geräte oder Gegenstände auf das Gerät, um Beschädigungen am Gerät zu vermeiden.
• Entfernen Sie die Batterien aus der Fernbedienung.

Montage und Inbetriebnahme

Lieferumfang

• 1 x Gerät
- 1 x Abluftschlauch
- 1 x Schlauchadapter
• 1 x Schlauchanschlussstutzen
- 1 x Fensterabdichtung
• 1 x Fernbedienung (ohne Batterien)
- 1 x Anleitung

Gerät auspacken

Gefahr

Es besteht Erstickungsgefahr für Kinder durch Verpackungsmaterial! Halten Sie Verpackungsfolien und -teile von Kindern fern. Es besteht Lebensgefahr durch Ersticken.

1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht.

Inbetriebnahme

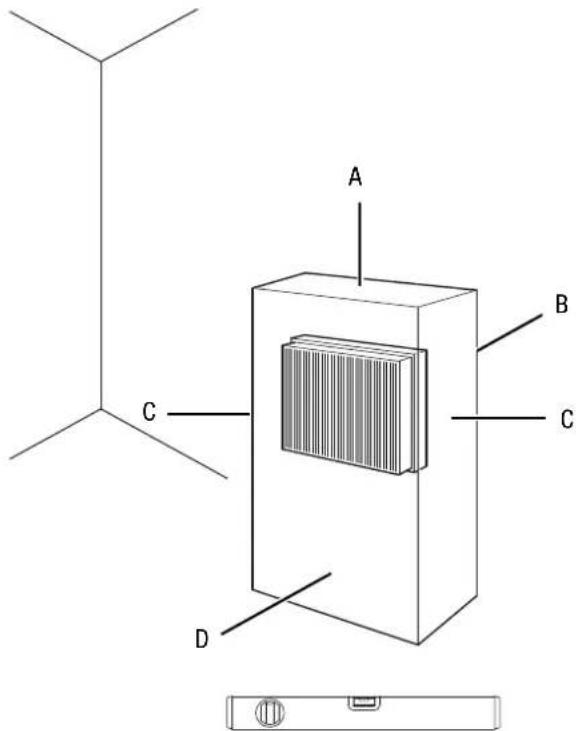

Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß Kapitel Technische Daten.

• Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Netzkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an.
• Stellen Sie das Gerät nur in Räumen auf, in denen sich eventuelle Kältemittelverluste nicht anstauen können.
• Das Gerät sollte nur in Räumen ohne dauernde Zündquellen (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder einen Elektroheizer) aufbewahrt werden.
• Stellen Sie das Gerät aufrecht und standsicher auf einer waagerechten und stabilen Fläche auf.
• Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel, insbesondere bei Aufstellung des Gerätes in der Raummitte. Verwenden Sie Kabelbrücken.
• Stellen Sie sicher, dass Kabelverlängerungen vollständig aus- bzw. abgerollt sind.
• Achten Sie darauf, dass Luftein- und -auslässe sowie der Anschluss für den Abluftschlauch frei sind.
• Achten Sie darauf, dass Vorhänge oder andere Gegenstände die Luftströmung nicht behindern.

Batterien in Fernbedienung einlegen

Hinweis

Betreiben Sie das Gerät nicht mit wiederaufladbaren Batterien!

Gehen Sie wie folgt vor, um die Batterien einzusetzen bzw. auszutauschen:

1. Drücken Sie auf den oberen Teil auf der Rückseite der Fernbedienung und ziehen Sie die Batterieabdeckung von der Fernbedienung.
2. Setzen Sie zwei Batterien entsprechend der korrekten Polarität in das Batteriefach ein.
3. Schieben Sie die Batterieabdeckung wieder auf die Fernbedienung.

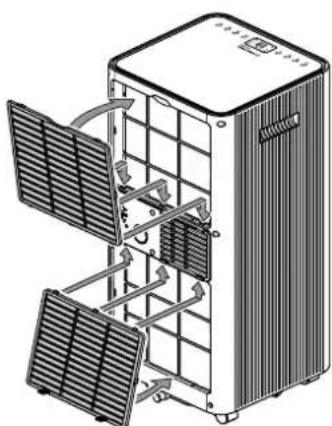

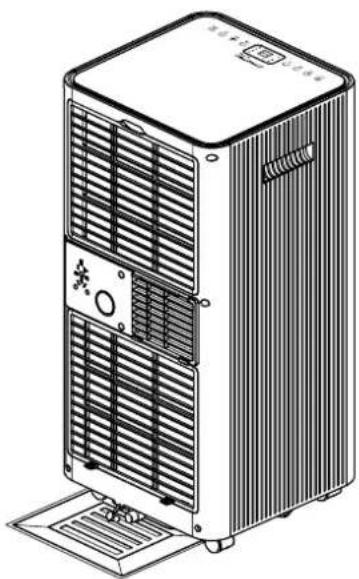

Luftfilter einsetzen

Hinweis

Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden.

- Stellen Sie vor dem Einschalten sicher, dass der Luftfilter installiert ist.

Abluftschlauch anschließen

1. Verbinden Sie den Schlauchadapter mit einem Ende des Abluftschlauchs.

1. Schieben Sie den Schlauchadapter mit Abluftschlauch von der Seite in den Anschluss Abluftschlauch des Klimagerätes.

• Die Abluft des Gerätes enthält die Abwärme aus dem zu kühlenden Raum. Aus diesem Grund ist es empfehlenswert, die Abluft ins Freie abzuführen.

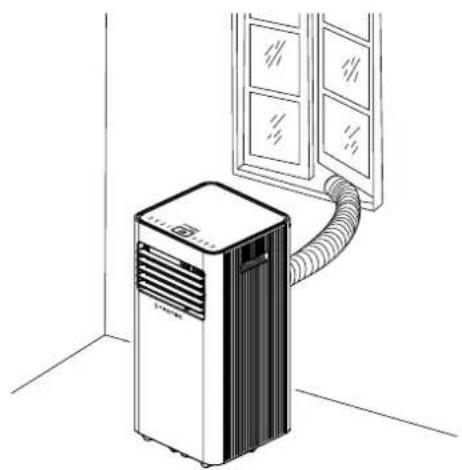

- Das Ende des Abluftschlauchs kann durch das geöffnete Fenster geführt werden. Sichern Sie das geöffnete Fenster ggf. mit entsprechenden Hilfsmitteln, damit das Ende des Abluftschlauchs nicht verrutschen kann.
- Das Ende des Abluftschlauchs kann in ein gekipptes Fenster eingehängt werden.
Hierfür empfiehlt sich die Nutzung einer Fensterabdichtung. Bringen Sie dafür den Schlauchanschlussstutzen am Abluftschlauch an und verbinden Sie diesen mit der Fensterabdichtung.
- Verlegen Sie den Abluftschlauch mit Steigung in Luftrichtung.
- Der angeschlossene Schlauch darf keine Zündquelle enthalten.

Beispiel mit Abluftschlauch:

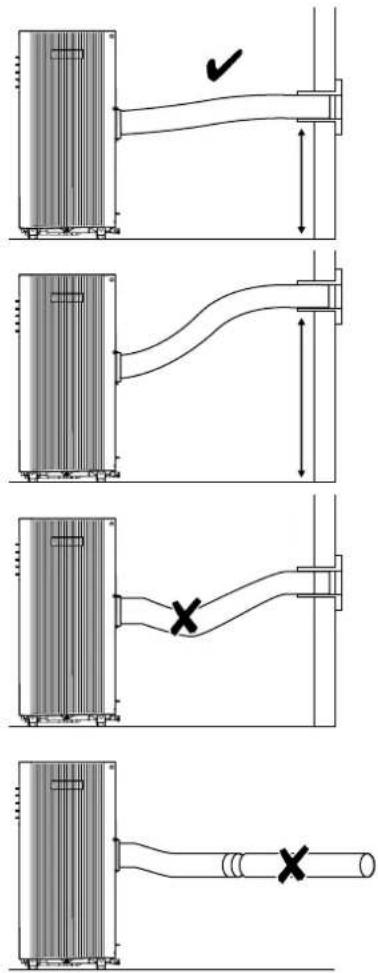

Beachten Sie folgende Hinweise für das Verlegen des Abluftschlauches:

• Vermeiden Sie Knickstellen im Abluftschlauch. Knickstellen führen zur Ansammlung von ausgestoßener feuchter Luft, das Gerät überhitzt und schaltet ab.
• Der Abluftschlauch ist in seinen Abmessungen speziell auf das Gerät abgestimmt. Ersetzen oder verlängern Sie ihn nicht mit anderen Schläuchen. Dies könnte eine Fehlfunktion des Gerätes bewirken.

Lüftungsklappen öffnen

1. Öffnen Sie vor dem Einschalten des Gerätes die Lüftungsklappen am Luftauslass.

Netzkabel anschließen

- Schließen Sie den Netzstecker an eine ordnungsgemäß abgesicherte Steckdose an.

Bedienung

• Vermeiden Sie offene Türen und Fenster.

Bedienelemente

Display

Nr.	Bezeichnung Bedeutung
12	Taste Locked Sperrfunktion ein- oder ausschalten
13	Taste Sleep	Betriebsart Nachtmodus ein- oder ausschalten
14	Taste Timer Timer-Funktion ein- oder ausschalten
15	Taste Up Zieltemperatur für die Kühlung erhöhen (16 °C bis 32 °C)Stundenzahl für die Timer-Funktion erhöhen (1 Stunde bis 24 Stunden)
16	Display Anzeige verschiedener Gerätefunktionen
17	Taste Down Zieltemperatur für die Kühlung verringern (16 °C bis 32 °C)Stundenzahl für die Timer-Funktion verringern (1 Stunde bis 24 Stunden)
18	Taste Speed Ventilatorstufe einstellen:Stufe 1: niedrigeVentilatorgeschwindigkeitStufe 2: hohe Ventilatorgeschwindigkeit
19	Taste Mode Betriebsart wählen:VentilationEntfeuchtungKühlung
20	Taste On/Off	Gerät einschalten oder in den Standby-Modus versetzen
21	LED Nachtmodus	leuchtet bei aktivem Nachtmodus
22	LED Ventilation	leuchtet bei aktiver BetriebsartVentilation
23	LED Kühlung	leuchtet bei aktiver Betriebsart Kühlung
24	Segment-anzeige	Anzeige der Zieltemperatur in der Betriebsart KühlungAnzeige der aktuellen RaumtemperaturAnzeige der Stundenanzahl während der Timer-ProgrammierungAnzeige der Fehlercodes, siehe KapitelFehler und StörungenAnzeige der Raumtemperatur in °C / °F
25	LEDEntfeuchtung	leuchtet bei aktiver BetriebsartEntfeuchtung
26	LED Timer leuchtet bei aktivem Timer
27	LEDs Ventilator-geschwindigkeit	niedrige Ventilatorgeschwindigkeithohe Ventilatorgeschwindigkeit
28	LED Wifi leuchtet bei aktivem WLAN
29	LEDTastensperre	leuchtet bei aktiver Tastensperre

Fernbedienung

Alle Einstellungen des Gerätes können über die im Lieferumfang enthaltene Fernbedienung vorgenommen werden.

Setzen Sie passende Batterien in die Fernbedienung ein (siehe Kapitel Technischer Anhang).

Info

Die Fernbedienung geht nach längerer Nichtbenutzung in den Standby-Betrieb. Durch Drücken der Taste Power (20) an der Fernbedienung wird der Standby-Betrieb beendet. Das Gerät übernimmt automatisch die aktuellen Einstellungen der Fernbedienung.

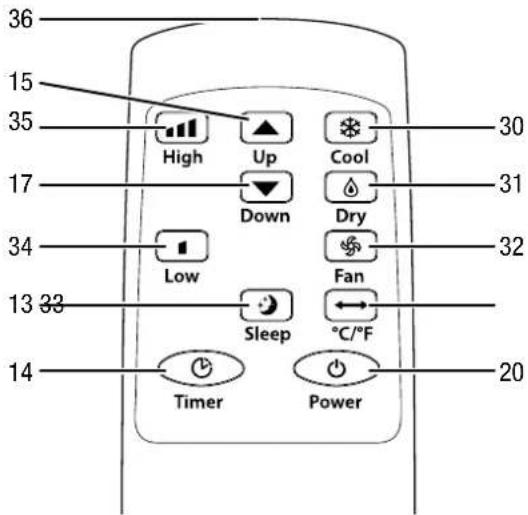

Nr.	Bezeichnung Bedeutung
13	Taste Sleep	Betriebsart Nachtmodus ein- oder ausschalten
14	Taste Timer Timer-Funktion ein- oder ausschalten
15	Taste Up Zieltemperatur für die Kühlung erhöhen (16 °C bis 32 °C)Stundenzahl für die Timer-Funktion erhöhen (1 Stunde bis 24 Stunden)
17	Taste Down Zieltemperatur für die Kühlung verringern (16 °C bis 32 °C)Stundenzahl für die Timer-Funktion verringern (1 Stunde bis 24 Stunden)
20	Taste Power Gerät einschalten oder in den Standby-Modus versetzen
30	Taste Kühlung	Betriebsart Kühlung ein- oder ausschalten
31	Taste Entfeuchtung	Betriebsart Entfeuchtung ein- oder ausschalten
32	Taste Ventilation	Betriebsart Ventilation ein- oder ausschalten
33	Taste Temperatur-einheit	Temperatureinheit zwischen °C und °F wechseln

Nr.	Bezeichnung Bedeutung
34	Taste Ventilatorgeschwindigkeit 1	Ventilatorgeschwindigkeit 1 einstellen
35	Taste Ventilatorgeschwindigkeit 2	Ventilatorgeschwindigkeit 2 einstellen
36	Sender/Empfänger Fernbedienung	Kommunikation zwischen Gerät und Fernbedienung

Gerät einschalten

1. Lassen Sie das Gerät für 24 Stunden stehen, falls es zuvor um mehr als 45° geneigt wurde.

2. Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme beschrieben, betriebsbereit aufgestellt haben, können Sie es einschalten.

3. Drücken Sie die Taste On/Off (20).

Das Gerät schaltet sich ein und startet automatisch in der Betriebsart Ventilation.

1. Wählen Sie die gewünschte Betriebsart aus.

Das Gerät schaltet automatisch ab, wenn der Kondensatbehälter voll ist. In der Segmentanzeige (24) erscheint Ft.

Betriebsarten einstellen

Kühlung

In der Betriebsart Kühlung wird der Raum bis zur gewünschten Zieltemperatur heruntergekühlt.

1. Drücken Sie die Taste Mode (19), bis die LED Kühlung (23) leuchtet.

⇒ Die Betriebsart Kühlung ist eingestellt.

1. Wählen Sie mit den Tasten Up (15) oder Down (17) die gewünschte Zieltemperatur. Die Temperatur kann zwischen 16 °C und 32 °C eingestellt werden.

→ Die Zieltemperatur blinkt in der Segmentanzeige (24).

Nach kurzer Zeit hört die Zieltemperatur auf zu blinken und die Zieltemperatur ist gespeichert.

1. Drücken Sie die Taste Speed (18), um die gewünschte Ventilatorstufe einzustellen.

→ Die Ventilatorstufe wird im Display (16) angezeigt.

1. Verstellen Sie mit der Hand die Lüftungsklappen am Luftauslass (4), um den Luftstrom auszurichten.

Entfeuchtung

In der Betriebsart Entfeuchtung wird die Luftfeuchtigkeit im Raum reduziert.

Die Temperatur ist auf 22 °C voreingestellt und kann nicht verändert werden. Die Ventilation läuft auf der niedrigsten Stufe.

Info

Entfernen Sie während der Betriebsart Entfeuchtung den Abluftschlauch, da sonst die Entfeuchtung zu gering ist.

1. Drücken Sie die Taste Mode (19), bis die LED Entfeuchtung (25) leuchtet.

→ Die Betriebsart Entfeuchtung ist eingestellt.

Info

Wenn das Gerät in einer sehr feuchten Umgebung betrieben wird, müssen Sie das anfallende Kondensat regelmäßig entleeren (siehe Kondensat entleeren).

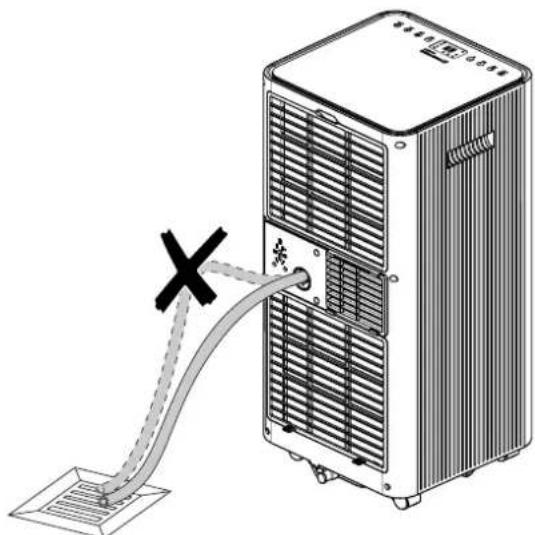

Kondensatablassschlauch anschließen

Wenn Sie das Gerät über einen längeren Zeitraum verwenden oder wenn Sie den Kondensatbehälter nicht regelmäßig leeren möchten, besteht die Möglichkeit, einen Kondensatablassschlauch an den Schlauchanschluss anzuschließen.

√ Das Gerät ist ausgeschaltet.

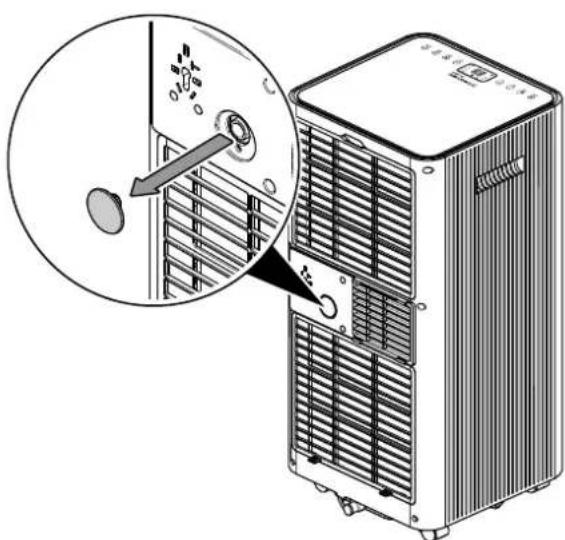

1. Prüfen Sie, ob am Aufstellort ein Abfluss vorhanden ist oder stellen Sie einen geeigneten Auffangbehälter unter dem Kondensatablass bereit.
2. Ziehen Sie den Gummistopfen aus dem Schlauchanschluss.

1. Heben Sie den Gummistopfen zur späteren Verwendung auf.

2. Verbinden Sie einen geeigneten Schlauch (∅ 16 mm) mit dem Schlauchanschluss.

1. Führen Sie das andere Ende des Schlauches zu einem geeigneten Abfluss (z. B. Gully oder einem ausreichend großen Auffangbehälter). Der Kondensatablassschlauch darf nicht geknickt werden und sollte zum Abfluss hin keine Steigung überwinden, da das Kondensat sonst nicht ablaufen kann.

In der Betriebsart Ventilation zirkuliert die Raumluft und es findet keine Kühlung oder Entfeuchtung statt.

Die Temperatur ist auf 22 °C voreingestellt und kann nicht verändert werden.

Info

Entfernen Sie während der Betriebsart Ventilation den Abluftschlauch.

1. Drücken Sie die Taste Mode (19), bis die LED Ventilation (22) leuchtet.

→ Die Betriebsart Ventilation ist eingestellt.

1. Drücken Sie die Taste Speed (18), um die gewünschte Ventilatorstufe einzustellen.

⇒ Die gewählte Betriebsart und Ventilatorstufe werden im Display (16) angezeigt.

Nachtmodus

Der Nachtmodus kann in der Betriebsart Kühlung aktiviert werden.

Der Nachtmodus hat folgende Einstellungen:

• Die voreingestellte Temperatur wird nach 1 Stunde um 1 °C erhöht. Nach einer weiteren Stunde wird die voreingestellte Temperatur erneut um 1 °C erhöht.

- Die Ventilatorgeschwindigkeit ist auf die niedrigste Stufe voreingestellt und kann nicht verändert werden.

Um den Nachtmodus einzuschalten, gehen Sie wie folgt vor:

1. Wählen Sie die Betriebsart Kühlung.

2. Drücken Sie die Taste Sleep (13).

⇒ Die LEDs Kühlung (23), Ventilatorgeschwindigkeit (27) und Nachtmodus (21) leuchten.

→ Das Display wird dunkler.

1. Um den Nachtmodus auszuschalten, drücken Sie erneut die Taste Sleep (13).

→ Die LED Nachtmodus (21) erlischt.

→ Das Display wird hell.

→ Der Kühlbetrieb bleibt eingestellt.

⇒ Die Ventilatorgeschwindigkeit schaltet sich ggf. auf die vorher eingestellte Ventilatorgeschwindigkeit um.

Sperrfunktion ein- und ausschalten

Mit der Sperrfunktion können Sie verhindern, dass die Tasten auf dem Bedienfeld benutzt werden.

Gehen Sie wie folgt vor, um das Bedienfeld zu sperren:

√ Das Gerät ist eingeschaltet.

1. Drücken Sie die Taste Locked (12) für ca. 5 Sekunden.

→ Die LED Tastensperre (29) leuchtet.

→ Die Sperrfunktion ist aktiviert.

⇒ Die Tasten auf dem Bedienfeld können nicht benutzt werden.

1. Drücken Sie die Taste Locked (12) für ca. 5 Sekunden, um die Funktion auszuschalten.

→ Die LED Tastensperre (29) erlischt.

⇒ Die Tasten auf dem Bedienfeld können wieder benutzt werden.

Timer-Funktion

Die Timerfunktion schaltet das Gerät nach Ablauf der eingestellten Zeit ein oder aus.

Die Stundenzahl des Timers kann zwischen 1 und 24 Stunden liegen. Der Timer lässt sich in 1-Stunden-Schritten einstellen.

Die Funktion kann in allen Betriebsarten eingestellt werden.

√ Automatisches Einschalten: Das Gerät ist im Standby-Modus.

√ Automatisches Ausschalten: Das Gerät ist eingeschaltet.

1. Drücken Sie die Taste Timer (14), um den Timer zu aktivieren.

In der Segmentanzeige (24) blinkt 00.

1. Drücken Sie die Taste Up (15) oder Down (17), um die gewünschte Stundenzahl bis zum automatischen Einschalten/Ausschalten zu wählen.

2. Warten Sie einen Moment, um die eingestellte Stundenzahl zu speichern.

→ Die LED Timer (26) leuchtet.

Das Gerät schaltet sich nach der vorgegebenen Zeit ein/aus.

Das manuelle Ein-/Ausschalten des Gerätes deaktiviert das automatische Ein-/Ausschalten.

1. Um die Einstellung zu löschen, drücken Sie die Taste Timer (14) und wählen Sie die Stundenzahl 00 aus.

⇒ Die LED Timer (26) erlischt.

Einheit °C / °F umstellen

Die Temperatur kann in der Segmentanzeige (24) in °C oder °F dargestellt werden.

Gehen Sie wie folgt vor, um die Einheit der Temperatur umzustellen:

1. Drücken Sie die Taste °C/°F (33).

⇒ Die angezeigte Temperatur wird auf die andere Einheit umgestellt.

Info

Sie können die Temperatureinheit auch im Standby-Modus ändern. Drücken Sie dafür im Standby-Modus die Taste Mode (19).

Memory-Funktion

Nach einem Stromausfall im laufenden Betrieb schaltet sich das Gerät wieder automatisch ein. Die gewählten Einstellungen für die Betriebsart sind gespeichert. Ein ggf. programmierter Timer wird nicht im Gerät gespeichert.

Der Kompressor läuft ggf. um 3 Minuten verzögert an, da dieser über einen internen Schutz vor direktem Wiedereinschalten verfügt.

Automatische Enteisung

Bei niedrigen Umgebungstemperaturen kann der Verdampfer vereisen. Das Gerät führt dann eine automatische Enteisung durch.

Der Kompressor schaltet sich ab und der Ventilator läuft weiter, bis die Enteisung abgeschlossen ist. Die Dauer der Enteisung kann variieren.

Schalten Sie das Gerät während der automatischen Enteisung nicht aus. Entfernen Sie nicht den Netzstecker aus der Netzsteckdose.

Bedienung mit WiFi

Trotec-Assistent-App

Alle Einstellungen können auch über die Trotec-Assistent-App vorgenommen werden. Die Einstellungen der Timer-Funktionen über die App werden nicht zusätzlich auf dem Bedienfeld des Gerätes angezeigt.

Installieren Sie die Trotec-Assistent-App auf dem Endgerät, das Sie in Verbindung mit dem Gerät nutzen werden.

Info

Einige Funktionen der App benötigen den Zugriff auf Ihren Standort und eine aktive Internetverbindung.

Die App ist bei Google Play und im Apple App-Store sowie über den folgenden Link verfügbar:

Um eine WiFi-Verbindung herzustellen, gehen Sie wie folgt vor:

√ Das Gerät befindet sich im Standby-Modus.

1. Laden Sie sich die Trotec Assistent App herunter und öffnen Sie diese auf einem Smartphone.

2. Wählen Sie Gerät hinzufügen aus, indem Sie auf das Zeichen „+“ oben rechts drücken.

3. Wählen Sie große Haushaltsgeräte und darunter Klimaanlage (Wi-Fi) aus.

4. Drücken Sie für ca. 5 Sekunden die Taste Timer (14) auf dem Bedienfeld des Gerätes.

⇒ Die LED WiFi (28) blinkt.
Das Gerät befindet sich im Quick-Connect Modus.

1. Befolgen Sie den Anweisungen der App auf dem Smartphone.

⇒ Sobald die LED WiFi (28) dauerhaft leuchtet, ist die Verbindung hergestellt.

Info

Bei einem WiFi-Verbindungsabbruch kann es vorkommen, dass sich das Gerät nicht wieder automatisch mit dem Netzwerk verbindet. Stellen Sie in diesem Fall eine Verbindung über die Taste Speed (18) wieder her.

Außerbetriebnahme

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät in den Standby-Modus, indem Sie die Taste On/Off (20) drücken.
• Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.
  • Leeren Sie ggf. die Kondensatwanne.
• Entfernen Sie ggf. den Kondensatablassschlauch sowie darin befindliche Restflüssigkeit.
• Reinigen Sie das Gerät bei Bedarf gemäß dem Kapitel Wartung.
• Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Hinweis

Warten Sie mindestens 3 Minuten nach allen Wartungs- und Reparaturarbeiten. Schalten Sie erst dann das Gerät wieder ein.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss.
• Überprüfen Sie Netzkabel und Netzstecker auf Beschädigungen. Wenn Sie Beschädigungen feststellen, versuchen Sie nicht, das Gerät wieder in Betrieb zu nehmen. Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Überprüfen Sie die bauseitige Netzabsicherung.

- Beachten Sie die Betriebstemperatur gemäß Kapitel Technischer Anhang.

- Der Kondensatbehälter ist ggf. voll. Leeren Sie ggf. den Kondensatbehälter. Die Segmentanzeige darf den Fehlercode Ft nicht anzeigen.

- Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder vom Hersteller durchführen.

Das Gerät arbeitet ohne oder mit reduzierter Kühlleistung:

• Überprüfen Sie, ob die Betriebsart Kühlung eingestellt ist.
• Überprüfen Sie den Sitz des Abluftschlauchs. Ist der Abluftschlauch abgeknickt oder verstopft, kann die Abluft nicht abgeleitet werden. Sorgen Sie für einen freien Weg der Abluft.
• Überprüfen Sie die Stellung der Lüftungsklappen. Die Lüftungsklappen müssen so weit wie möglich geöffnet sein.
• Überprüfen Sie den bzw. die Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den bzw. die Luftfilter.
• Überprüfen Sie den Mindestabstand zu Wänden und Gegenständen. Stellen Sie das Gerät ggf. weiter in den Raum.
• Überprüfen Sie, ob der Raum geöffnete Fenster und / oder Türen hat. Schließen Sie diese gegebenenfalls. Beachten Sie dabei, dass ein Fenster für den Abluftschlauch weiterhin offen bleiben muss.

- Überprüfen Sie die Temperatureinstellungen am Gerät. Reduzieren Sie die eingestellte Temperatur, falls diese oberhalb der Raumtemperatur liegt.

Das Gerät ist laut bzw. vibriert:

- Überprüfen Sie, ob das Gerät aufrecht und standsicher aufgestellt ist.

Kondensat läuft aus:

- Überprüfen Sie das Gerät auf Undichtigkeiten.

Der Kompressor läuft nicht an:

- Überprüfen Sie, ob der Überhitzungsschutz des Kompressors ausgelöst hat. Trennen Sie das Gerät vom Stromnetz und lassen Sie es ca. 10 Minuten abkühlen, bevor Sie es wieder an das Stromnetz anschließen.

- Überprüfen Sie, ob die Umgebungstemperatur der Zieltemperatur (in der Betriebsart Kühlung) entspricht. Der Kompressor schaltet nur ein, wenn die Umgebungstemperatur höher ist als die Zieltemperatur.

- Der Kompressor läuft ggf. um 3 Minuten verzögert an, da dieser über einen internen Schutz vor direktem Wiedereinschalten verfügt.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

- Überprüfen Sie Lufteinlass und Luftfilter auf Verschmutzungen. Entfernen Sie äußere Verschmutzungen.

- Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Geräteinneres von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.

Das Gerät reagiert nicht auf die Infrarot-Fernbedienung:

- Überprüfen Sie, ob der Abstand der Fernbedienung zum Gerät zu groß ist, und verringern Sie den Abstand, falls erforderlich.

- Stellen Sie sicher, dass sich keine Hindernisse, wie z. B. Möbel oder Mauern, zwischen Gerät und Fernbedienung befinden. Achten Sie auf Sichtkontakt zwischen Gerät und Fernbedienung.

- Überprüfen Sie den Ladezustand der Batterien und wechseln Sie diese aus, falls erforderlich.

- Überprüfen Sie die Batterien auf die richtige Polung, falls die Batterien gerade ausgetauscht wurden.

- Überprüfen Sie, ob sich die Fernbedienung ggf. noch im Standby-Betrieb befindet. Der Standby-Betrieb wird durch Drücken der Taste Power (20) auf der Fernbedienung beendet.

Das Gerät funktioniert nach den Überprüfungen nicht einwandfrei:

Kontaktieren Sie den Kundenservice. Bringen Sie das Gerät ggf. zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zum Hersteller.

Fehlercodes

In der Segmentanzeige (24) können folgende Fehlermeldungen angezeigt werden:

Fehlercode	Ursache Abhilfe
E0 PCB-	Kommunikations-fehler	Trennen Sie das Gerät kurz vom Stromnetz.Sollte der Fehler nach Wiedereinschalten immer noch vorhanden sein, kontaktieren Sie den Kundenservice.
E1 Fehler am	Temperatursensor
E2 Fehler am	Temperatursensor Spule
Ft Kondensatbehälter voll		Leeren Sie den Kondensatbehälter. Sollte der Fehler anschließend immer noch vorhanden sein, kontaktieren Sie den Kundenservice.

Wartung
Wartungsintervalle

Wartungs- und Pflegeintervall vor jeder Inbetriebnahme	bei Bedarf mindestens alle 2 Wochen	mindestens alle 4 Wochen	mindestens alle 6 Monate	mindestens jährlich
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen	X		X
Außenreinigung		X
Sichtprüfung des Geräteinneren auf Verschmutzungen		X
Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Luftfilter auswechseln				X
Auf Beschädigungen prüfen	X
Befestigungsschrauben prüfen		X
Probelauf
Kondensatwanne und Ablassschlauch leeren		X

Wartungs- und Pflegeprotokoll

Gerätetyp: ....
Gerätenummer: ....

Wartungs- und Pflegeintervall

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Lufteinlass und -auslass auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen

Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen

Außenreinigung

Sichtprüfung des Geräteinneren auf Verschmutzungen

Luftfilter auswechseln

Befestigungsschrauben prüfen

Probelauf

Kondensatwanne und Ablassschlauch leeren

Bemerkungen

1. Datum: ......Unterschrift: ......	2. Datum: ......Unterschrift: ......	3. Datum: ......Unterschrift: ......	4. Datum: ......Unterschrift: ......
5. Datum: ......Unterschrift: ......	6. Datum: ......Unterschrift: ......	7. Datum: ......Unterschrift: ......	8. Datum: ......Unterschrift: ......
9. Datum: ......Unterschrift: ......	10. Datum: ......Unterschrift: ......	11. Datum: ......Unterschrift: ......	12. Datum: ......Unterschrift: ......
13. Datum: ......Unterschrift: ......	14. Datum: ......Unterschrift: ......	15. Datum: ......Unterschrift: ......	16. Datum: ......Unterschrift: ......

Tätigkeiten vor Wartungsbeginn

Warnung vor elektrischer Spannung

Berühren Sie den Netzstecker nicht mit feuchten oder nassen Händen.

• Schalten Sie das Gerät aus.
- Trennen Sie das Gerät vom Stromnetz, indem Sie den Netzstecker aus der Steckdose ziehen. Fassen Sie dabei den Stecker an und nicht das Kabel.

Warnung vor elektrischer Spannung

Tätigkeiten, die das Öffnen des Gerätes erfordern, dürfen nur von autorisierten Fachbetrieben oder vom Hersteller durchgeführt werden.

Kältemittelkreislauf

Gefahr

Natürliches Kältemittel Propan (R290)!

H220 – Extrem entzündbares Gas.

H280 – Enthält Gas unter Druck; kann bei Erwärmung explodieren.

P210 – Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellen fernhalten. Nicht rauchen.

P377 – Brand von ausströmendem Gas: Nicht löschen, bis Undichtigkeit gefahrlos beseitigt werden kann.

P410+P403 – Vor Sonnenbestrahlung geschützt an einem gut belüfteten Ort aufbewahren.

- Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder vom Hersteller gewartet bzw. in Stand gesetzt werden.

Sicherheitszeichen und Schilder auf dem Gerät

Überprüfen Sie regelmäßig die Sicherheitszeichen und Schilder auf dem Gerät. Erneuern Sie unleserliche Sicherheitszeichen!

Gehäuse reinigen

Reinigen Sie das Gehäuse mit einem angefeuchteten, weichen, fusselfreien Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter.
2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.
3. Prüfen Sie das Geräteinnere auf Verschmutzungen.
4. Wenn Sie eine dichte Staubschicht erkennen, lassen Sie das Geräteinnere von einem Fachbetrieb für Kälte- und Klimatechnik oder vom Hersteller reinigen.
5. Setzen Sie den Luftfilter wieder ein.

Der Luftfilter muss gereinigt werden, sobald dieser verschmutzt ist. Dies äußert sich z. B. durch eine reduzierte Leistung (siehe Kapitel Fehler und Störungen).

Warnung

Stellen Sie sicher, dass der Luftfilter weder abgenutzt noch beschädigt ist. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein. Vergewissern Sie sich vor dem Wiedereinsetzen des Luftfilters, dass dieser unbeschädigt und trocken ist!

1. Entnehmen Sie den Luftfilter aus dem Gerät.

1. Säubern Sie den Filter mit einem weichen, fusselfreien, leicht angefeuchteten Tuch. Sollte der Luftfilter stark verschmutzt sein, säubern Sie ihn mit warmem Wasser, vermischt mit neutralem Reinigungsmittel.
2. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein!
3. Setzen Sie den Luftfilter wieder in das Gerät ein.

In der Betriebsart Kühlung und Entfeuchtung entsteht Kondensat, das zum größten Teil über die Abluft entsorgt wird. Das übrige Kondensat sammelt sich in einer Kondensatwanne innerhalb des Gehäuses. Das Kondensat muss regelmäßig entfernt werden.

Wenn sich zu viel Kondensat sammelt, schaltet sich das Gerät in den Standby-Modus und signalisiert das über den Fehlercode Ft in der Segmentanzeige (24).

1. Prüfen Sie, ob am Aufstellort ein Abfluss vorhanden ist oder stellen Sie einen geeigneten Auffangbehälter unter dem Kondensatablass bereit.

1. Entfernen Sie den Gummistopfen vom Kondensatablass.

1. Lassen Sie das Kondensat ablaufen.
2. Setzen Sie den Gummistopfen wieder in den Kondensatablass. Achten Sie auf festen Sitz des Gummistopfens, da es sonst zu unkontrolliertem Wasseraustritt kommen kann.

Der Fehlercode Ft in der Segmentanzeige (24) erlischt, sobald das Kondensat geleert wurde.

Tätigkeiten nach der Wartung

Wenn Sie das Gerät weiter verwenden möchten:

- Lassen Sie das Gerät mindestens 24 Stunden stehen, wenn das Gerät bei der Wartung um mehr als 45° geneigt wurde. In der Zeit wird das Schmieröl in den Kompressor zurückgeführt. Schalten Sie das Gerät erst nach 24 Stunden wieder ein! Ansonsten könnte der Kompressor beschädigt werden und das Gerät nicht mehr funktionieren.

Wenn Sie das Gerät längere Zeit nicht benutzen:

- Lagern Sie das Gerät gemäß dem Kapitel Transport und Lagerung.

Technischer Anhang
Technische Daten

Modell PAC 2020 E PAC 2620 E
Kühlleistung 2,0 kW 2,6 kW
Entfeuchtungsleistung 1,5 l/h 1,75 l/h
Betriebstemperatur 5 °C bis 35 °C 5 °C bis	35 °C
Einstellbereich Temperatur 16 °C bis 32 °C	16 °C bis 32 °C
max. Luftvolumenstrom 300 m	^3/h 330 m	^3/h
Sicherung	10 A 10 A
Schutzart IPX1 IPX1
Netzanschluss 220 – 240 V / 50 Hz	220 – 240 V / 50 Hz
Nennstrom	3,5 A	4,5 A
Leistungsaufnahme (Kühlbetrieb)	780 W 1003 W
Schalldruckpegel in 1 m Abstand (Stufe 1)	55 dB(A)	55 dB(A)
Kältemittel	R290	R290
Kältemittelmenge	0,14 kg	0,18 kg
GWP-Faktor	3	3
CO _2 -Äquivalent	0,00042 t	0,00054 t
Druck Saugseite	0,7 MPa	0,7 MPa
Druck Austrittseite	3,2 MPa	3,2 MPa
max. zulässiger Druck 3,2 MPa	3,2 MPa
Kabellänge	1,8 m	1,8 m
Abmessungen (Länge x Breite x Höhe)	348 x 350 x 701 mm	348 x 350 x 701 mm
Mindestabstand zu Wänden und Gegenständen:
oben (A):	30 cm	30 cm
hinten (B):	30 cm	30 cm
seitlich (C):	30 cm	30 cm
vorne (D):	30 cm	30 cm
Gewicht	21 kg	24 kg
Batterien Fernbedienung	Typ LR03 / AAA – 1,5 V (2 Stück)	Typ LR03 / AAA – 1,5 V (2 Stück)

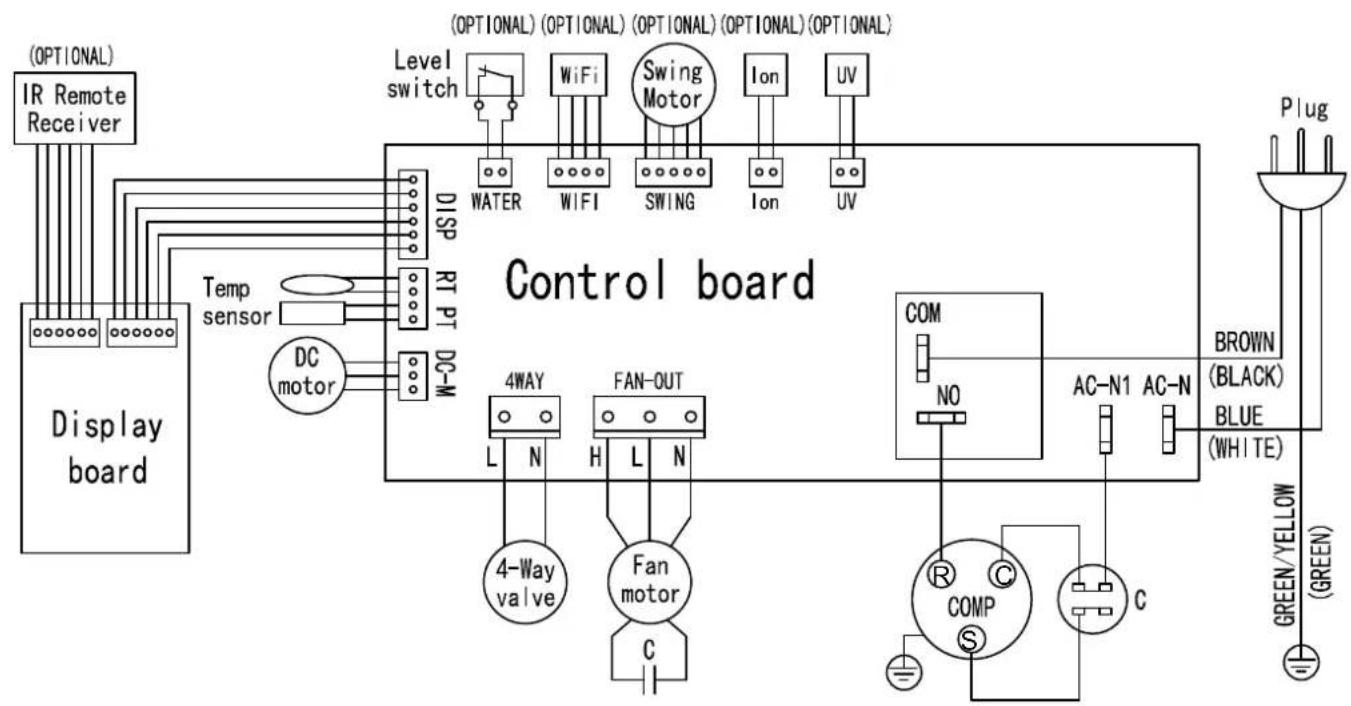

Schaltplan

Ersatzteilübersicht und Ersatzteilliste

Hinweis: Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und nach den geltenden örtlichen Entsorgungsvorschriften.

Das Symbol einer durchgestrichenen Abfalltonne besagt, dass dieses Gerät und ggf. zugehörige Komponenten (z. B. Fernbedienungen) am Ende der Lebensdauer gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht im Hausmüll entsorgt werden dürfen. Zur kostenfreien Rückgabe stehen in Ihrer Nähe Sammelstellen für Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Wenden Sie sich ansonsten an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter.

In Deutschland gilt die Pflicht der Vertreiber zur unentgeltlichen Rücknahme von Altgeräten nach § 17 Absatz 1 und 2 gemäß Elektro- und Elektronikgerätegesetz - ElektroG.

Durch die getrennte Sammlung von Elektro- und Elektronik-Altgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw. andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden.

Dieses Symbol einer durchgestrichenen Abfalltonne besagt, dass Batterien oder Akkus am Ende der Lebensdauer nicht im Hausmüll entsorgt werden dürfen. Sollten Batterien oder Akkumulatoren in dem Gerät enthalten sein, die Quecksilber, Cadmium oder Blei enthalten, wird das jeweilige chemische Zeichen (Hg, Cd oder Pb) unterhalb des Symbols des durchgestrichenen Mülleimers angezeigt. Lassen Sie Batterien oder batteriehaltige Elektro- und Elektronikgeräte nicht achtlos im öffentlichen Raum liegen, um eine Umweltverschmutzung zu verhindern. Batterien und Akkus müssen in der Europäischen Union - gemäß VERORDNUNG (EU) 2023/1542 DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 12. Juli 2023 über Batterien und Altbatterien - bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Entnehmen Sie Batterien/Akkus und entsorgen Sie diese getrennt, entsprechend den geltenden gesetzlichen Bestimmungen. Lassen Sie das im Gerät befindliche Kältemittel Propan von Firmen mit entsprechender Zertifizierung sachgerecht entsprechend der nationalen Gesetzgebung entsorgen (Europäischer Abfallartenkatalog 160504).

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die Trotec GmbH, dass der Funkanlagentyp (PAC 2020 E - Wifi Modul / PAC 2620 E - Wifi Modul) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: PAC 2020 E: https://hub.trotec.com/?id=47565 PAC 2620 E: https://hub.trotec.com/?id=47566

Trotec GmbH

Grebener Str. 7

52525 Heinsberg

Germany

][phone]

[phone]

[e-mail]

www.trotec.com
