Marque	Trotec
Modèle	PAC 2600 S
Type de produit	Climatisation mobile monobloc
Dimensions (H x L x P)	70 x 45 x 40 cm
Poids	27 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance de refroidissement	2 600 W (9 000 BTU/h)
Consommation électrique	900 W
Réfrigérant	R290 (0,18 kg)
Fonctions principales	Refroidissement, déshumidification, ventilation, minuterie 24h
Entretien et nettoyage	Nettoyage du filtre à air toutes les 2 semaines ; réservoir d'eau amovible
Sécurité	Protection antigel, arrêt automatique réservoir plein, sécurité enfant
Pièces détachées et réparabilité	Filtre à air, télécommande, tuyau d'évacuation disponibles
Informations générales	Niveau sonore : 62 dB(A) ; débit d'air : 300 m³/h ; classe énergétique A

FOIRE AUX QUESTIONS - PAC 2600 S TROTEC

Comment installer le climatiseur PAC 2600 S ?

Placez l'appareil près d'une fenêtre ou d'une porte pour évacuer l'air chaud via le tuyau fourni. Assurez-vous que le tuyau d'évacuation n'est pas plié et que la sortie est dégagée. Branchez l'appareil sur une prise 230 V.

Comment évacuer l'eau de condensation ?

Le PAC 2600 S dispose d'un réservoir d'eau intégré. Lorsqu'il est plein, un indicateur lumineux s'allume et l'appareil s'arrête. Vous pouvez vider le réservoir manuellement ou utiliser le tuyau de vidange continue (optionnel).

À quelle fréquence nettoyer le filtre à air ?

Il est recommandé de nettoyer le filtre à air toutes les deux semaines en période d'utilisation. Retirez le filtre, lavez-le à l'eau tiède savonneuse, séchez-le complètement avant de le remettre en place.

Le climatiseur est-il bruyant ?

Le niveau sonore est d'environ 62 dB(A), ce qui correspond au bruit d'une conversation normale. Pour réduire le bruit la nuit, utilisez le mode silencieux si disponible.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande (remplacez-les si nécessaire) et assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur sur l'appareil.

Comment utiliser le mode déshumidification ?

Appuyez sur le bouton Mode jusqu'à sélectionner le symbole goutte d'eau. L'appareil fonctionnera alors à vitesse réduite pour extraire l'humidité. Videz régulièrement le réservoir.

Comment programmer la minuterie ?

Appuyez sur la touche Minuterie pour régler l'arrêt différé (1 à 24 heures). Vous pouvez également régler une mise en marche différée si l'appareil est éteint.

L'appareil s'arrête tout seul, est-ce normal ?

Oui, le PAC 2600 S dispose d'un arrêt automatique lorsque le réservoir d'eau est plein ou si la température ambiante atteint la consigne. Vérifiez également que le tuyau d'évacuation n'est pas obstrué.

Puis-je utiliser le climatiseur sans tuyau d'évacuation ?

Non, le tuyau d'évacuation est indispensable pour rejeter l'air chaud à l'extérieur. Sans lui, l'appareil ne refroidira pas efficacement et pourrait surchauffer.

Où trouver des pièces détachées pour le PAC 2600 S ?

Les pièces détachées (filtre à air, télécommande, tuyau d'évacuation) sont disponibles auprès du service client Trotec ou chez les revendeurs agréés. Consultez la notice pour les références.

MODE D'EMPLOI PAC 2600 S TROTEC

1. Consignes de sécurité ..... C - 1
2. Transport et emballage ..... C - 2
3. Description de l'appareil ..... C - 2
4. Description des éléments de l'appareil ..... C - 3 Panneau de commande ..... C - 3 Télécommande ..... C - 4 Protection anti-surcharge ..... C - 5 Conseils d'entretien ..... C - 6 Dépannage rapide ..... C - 6

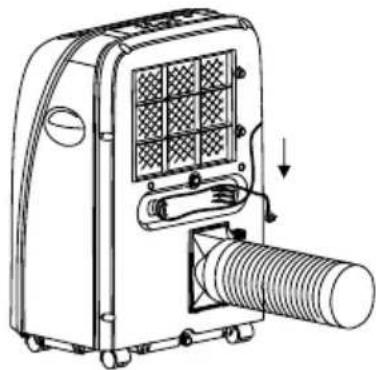

5. Installation ..... C - 8 Éléments de montage ..... C - 8 Installation du climatiseur ..... C - 9 Montage de la gaine et de l'adaptateur ..... C - 9
6. Caractéristiques techniques ..... C - 9

Cette publication remplace toutes les précédentes. Aucune partie de cette publication ne doit être reproduite ou traitée, polycopiée ou diffusée à l'aide de systèmes électroniques, sous n'importe quelle forme, sans une autorisation écrite préalable de notre part. Sous réserve de modifications techniques. Tous droits réservés. Les noms de marchandises sont utilisés par la suite sans garantie de facilité d'utilisation indépendante et, en substance, de la graphie des fabricants. Les noms de marchandises utilisés sont déposés et doivent être considérés en tant que tels. Sous réserve de modifications de construction dans l'intérêt d'une amélioration continue des produits et de modifications de forme et de couleur. Le contenu de la livraison peut différer des illustrations des produits. Le présent document a été élaboré avec le soin requis. Nous déclinons toute responsabilité pour les erreurs et les omissions. © TROTEC®

01. Consignes de sécurité

Avant d'être livré, cet appareil a été soumis à de nombreux contrôles qualité. Nonobstant ce qui précède, cet appareil peut présenter des dangers s'il est utilisé de façon non conforme ou sans connaissance de la présente notice d'emploi.

Veuillez observer les consignes suivantes :

• N'utilisez pas le climatiseur en plein air.
• N'installez pas et n'utilisez jamais le climatiseur dans des atmosphères explosives.
• Laissez un écart suffisant entre le climatiseur et les objets facilement inflammables.
• Laissez un espace de 1 mètre entre le climatiseur et les télévisions et radios pour éviter les parasites dus aux champs électromagnétiques.
• N'installez et n'utilisez pas le climatiseur dans des atmosphères chargées d'huile, de soufre ou de sel.
• N'installez pas l'appareil à proximité directe de rideaux. L'écart min. de sécurité est de 50 cm.
• N'exposez pas l'appareil aux rayons du soleil pour éviter toute décoloration du carter.
• Veillez à ce qu'aucun objet n'entrave l'entrée et la sortie d'air.
• Installez toujours l'appareil de façon stable sur un sol plat.
• Faites fonctionner l'appareil uniquement en position verticale.
• N'introduisez jamais d'objets dans l'entrée ou la sortie d'air.
• Ne posez pas d'objets chauds ou lourds sur l'appareil.
• N'exposez pas le climatiseur à un jet d'eau direct.
• Faites fonctionner l'appareil uniquement dans les plages de fonctionnement spécifiées. Vérifiez la température ambiante.
• Le climatiseur est particulièrement efficace dans certaines conditions (voir les caractéristiques techniques).
• Ne raccordez le climatiseur qu'à une prise installée correctement et dotée d'une terre ainsi que d'une protection par fusible conformément aux réglementations en vigueur. 230 V / 50 Hz, fusible 10 A.
• Ne tirez pas sur le cordon d'alimentation et ne le pliez pas pour ne pas l'endommager.
• Après le transport de l'appareil, veuillez impérativement attendre 5 min avant de le remettre en marche pour ne pas l'endommager.
• Éteignez l'appareil uniquement par le biais du panneau de commande ; ne le débranchez jamais quand il est en marche.
• Ne transportez pas l'appareil lorsqu'il est en marche.
• Ne posez pas le climatiseur à l'horizontale.
• Protégez les câbles électriques contre toute dégradation possible, en les mettant notamment hors de portée des animaux.
• Videz le bac du climatiseur si vous ne l'utilisez pas. Vous contribuerez ainsi à une plus longue durée de vie de votre appareil.
• Débranchez impérativement le climatiseur avant de le nettoyer ou d'effectuer son entretien.
• N'utilisez pas de solvants chimiques de type benzène ou de produit à base d'alcool pour nettoyer l'appareil. Ces produits peuvent attaquer et endommager le carter.
• Assurez-vous que l'appareil est éteint et débranché avant de retirer la grille de l'entrée d'air.
• Si vous utilisez une rallonge, choisissez-la en fonction de la puissance connectée requise par le climatiseur, de la longueur de câble et du type de pièce où elle sera posée.
• Ne posez pas de câbles sous un tapis.
• Ne faites jamais fonctionner l'appareil sans filtre à air.
• Ne dirigez pas le flux d'air directement sur des personnes.
• N'ouvrez en aucun cas le carter de l'appareil. Risque d'électrocution.
• Le circuit frigorifique et le circuit électrique de l'appareil ne doivent être réparés que par un personnel qualifié et autorisé.
• Retirez les piles de la télécommande avant de mettre celle-ci au rebut.
• Jetez les piles uniquement dans les bacs de collecte prévus à cet effet.

⚠️ Toute utilisation autre que celle décrite dans cette notice d'emploi est interdite. En cas de non-observation de cette consigne, tout recours ou demande de garantie sera refusée.

02. Transport et emballage

Tous nos appareils sont soumis à des contrôles de qualité et sont soigneusement emballés avant d'être expédiés. Votre climatiseur vous a été livré dans un robuste carton d'emballage. Vérifiez l'état de l'appareil à la livraison. En cas de dommages ou de pièces manquantes, veuillez émettre une réserve sur le bon de livraison et informer le transporteur ainsi que votre revendeur. Les réclamations ultérieures ne seront pas couvertes par la garantie.

Si vous devez transporter l'appareil, observez impérativement les consignes suivantes :

• Avant le transport, éteignez l'appareil par le biais du panneau de commande et débranchez-le.
• Transportez le climatiseur sans le coucher ni le pencher.
• Votre climatiseur est doté de roulettes et de deux poignées moulées qui facilitent le transport.
• Votre climatiseur récupère l'eau de condensation dans un bac interne. Nous vous recommandons de vider le bac avant le transport par le biais de l'embout d'évacuation à l'arrière de l'appareil.

03. Description de l'appareil

Description des éléments de l'appareil

Avant

1. Panneau de commande
2. Sortie d'air, air frais
3. Récepteur infrarouge
4. Télécommande
5. Poignée de transport

Arrière

1. Gaine d'évacuation
2. Entrée d'air, évaporateur
3. Embout d'évacuation secondaire
4. Prise
5. Embout d'évacuation primaire

⚠ Tous les graphiques présentés dans cette notice illustrent la face avant d'un modèle standard. Pour cette raison, il est possible que votre climatiseur ait une forme différente du modèle illustré.

04. Description des éléments de l'appareil

Panneau de commande

Cette section vous apprend comment vous servir de votre climatiseur en toute sécurité.

Touche veille 🕒 : Touche horloge 😊 : Touche mode passif 2 : Vitesse de ventilation 😊 Touche de sélection du mode 😊 : Vitesse de ventilation réduite * : Vitesse de ventilation max. + : Augmenter l'heure/la température — : Réduire l'heure/la température ▲ : Mode automatique ※ : Mode froid : Mode déshumidification 2 : Mode ventilation

Utilisation du panneau de commande

Modes automatique, froid, déshumidification, vitesse de ventilation et mode chauffage

1. Mise en marche de l'appareil

a) Branchez l'appareil. L'appareil émet un bip. b) Appuyez sur la touche ⏻. Le climatiseur est en marche.

La LED montre la température ambiante. Le climatiseur fonctionne en mode automatique.

1. Sélection du mode

Appuyez sur la touche ○ pour sélectionner un des modes illustrés ci-dessous.

1. Réglage de la température

La température peut être réglée sur une plage de 15 °C à 31 °C par pas de 1 °C.

Appuyez sur + ou — pour augmenter ou abaisser la température. La LED montre la température pendant 5 secondes puis repasse à l'affichage de la température ambiante.

1. Vitesse de ventilation

Appuyez sur la touche pour sélectionner la vitesse de ventilation comme illustré ci-dessous.

1. Mode veille

Appuyez de nouveau sur la touche ⏻ pour faire passer l'appareil en mode veille.

Description des modes

Mode ▲

1. En mode ▲, le capteur de température du climatiseur surveille la température ambiante et passe automatiquement en mode ✧ ou ↗.
2. Lorsque la température ambiante est égale ou supérieure à 24 °C, le climatiseur passe automatiquement en mode ✿.
3. Lorsque la température ambiante est inférieure à 24 °C, le climatiseur passe automatiquement en mode ↗.

Mode

1. Le ventilateur supérieur fonctionne à vitesse réduite. La vitesse ne peut pas être réglée.
2. Le compresseur et le ventilateur inférieur s'éteignent après 8 minutes. Le ventilateur se rallume ensuite après 6 minutes.
3. Pour la déshumidification, le climatiseur paramètre une température constante qu'il n'est pas possible de changer manuellement.

Mode

1. Lorsque la température ambiante est supérieure à la température réglée sur l'appareil, le compresseur se met en marche.
2. Lorsque la température ambiante est inférieure à la température réglée sur l'appareil, le compresseur s'éteint, tandis que le ventilateur supérieur tourne à la vitesse paramétrée.

Mode 人

1. Le ventilateur supérieur tourne à la vitesse réglée sur l'appareil. Le compresseur et le ventilateur inférieur ne sont pas en marche.
2. La température ne peut pas être changée manuellement.

Mode

1. Appuyez sur la touche de l'horloge pour activer l'arrêt automatique pendant que l'appareil est en marche.
2. Appuyez sur la touche de l'horloge pour activer l'arrêt automatique pendant que l'appareil est en mode veille.
3. La mise en marche et l'arrêt automatiques peuvent être réglés sur une plage de 1 à 24 heures. Appuyez sur la touche + ou – de l'horloge pour régler l'heure voulue.

Mode

1. Le mode peut être activé que dans le mode.
2. Appuyez sur la touche 😊 en mode pour faire passer le climatiseur en mode passif. Le ventilateur tourne alors à vitesse réduite. Après une heure, la température paramétrée sur l'appareil augmente d'1 °C et de 2 °C au bout de deux heures. Au bout de six heures, le climatiseur s'éteint.

⚠ L'électronique de l'appareil possède une fonction de mémoire qui enregistre le dernier mode utilisé. Ainsi, il n'est pas nécessaire de reselectionner le mode à chaque mise en marche. (Cette fonction n'est pas disponible en mode ▲.)

Télécommande

La télécommande vous servira à effectuer les réglages de l'appareil à distance.

1 Touche ⏻

Cette touche sert à allumer et à éteindre le climatiseur.

2 Touche

Cette touche sert à sélectionner le mode de fonctionnement.

3 Touche

Cette touche sert à sélectionner la vitesse de ventilation.

4 ▲/▼

Ces touches permettent de régler l'horloge et la température.

5 Touche 😊

Cette touche permet de passer et de sortir du mode passif.

6 Touche Ⓤ

Cette touche permet d'activer la mise en marche ou l'arrêt automatique

Remplacement des piles

- Insertion des piles

1. Ouvrez le compartiment à piles au dos de la télé-commande en faisant glisser le couvercle.
2. Insérez les piles en faisant attention à la polarité.
3. Remettez le couvercle en place.

REMARQUES :

1. Les pôles positif et négatif des piles doivent correspondre aux marques + et – de la télécommande.
2. N'utilisez jamais simultanément une pile usagée avec une pile neuve.
3. En cas de non-utilisation prolongée, il est recommandé de retirer les piles de la télécommande.
4. Jetez les piles uniquement dans les bacs de collecte prévus à cet effet.

Utilisation

Pour mettre le climatiseur en marche, pointez la télécommande sur le récepteur infrarouge de l'appareil. La télécommande fonctionne jusqu'à une distance de 7 mètres.

Récepteur infrarouge

La protection anti-surcharge, qui s'active automatiquement, éteint le climatiseur dans les cas suivants :

Mode froid La température ambiante est supérieure à 43 °C (109 °F)La température ambiante est inférieure à 15 °C (59 °F)

Mode déshumi-dification La température ambiante est inférieure à 15 °C (59 °F)

Lorsque le climatiseur fonctionne sur une longue période en mode froid ou déshumidification alors qu'une fenêtre est ouverte et que l'hygrométrie dépasse 80 %, il est possible que de la condensation se forme au niveau de la sortie d'air.

Fonction de la protection anti-surcharge

La protection anti-surcharge s'active dans les cas suivants :

1. À la mise en marche, si le climatiseur s'était éteint ou si vous avez changé de mode pendant le fonctionnement. Dans ce cas, veuillez attendre trois minutes.
2. Si vous débranchez le climatiseur, celui-ci fonctionne à la mise en marche en mode standard. L'horloge doit être réglée de nouveau.

Condensation

Le climatiseur renferme un circuit de traitement de l'eau de condensation. Lorsque le niveau de l'eau se situe en-dessous de la marque du bas, la pompe s'éteint. Lorsque le niveau de l'eau atteint de nouveau la marque du bas, le capteur 1 est activé et remet la pompe en marche pour traiter l'eau. Lorsque le niveau de l'eau monte et atteint la marque du haut, le capteur 2 est activé et un voyant s'allume pour indiquer que le réservoir est plein et doit être vidé. Éteignez l'appareil et débranchez-le. Transportez le climatiseur à l'endroit où vous souhaitez effectuer la vidange. Retirez le bouchon de l'embout d'évacuation et évacuez toute l'eau avant de remettre le bouchon. Veillez à bien le remettre en place pour éviter toute fuite à la remise en marche de l'appareil.

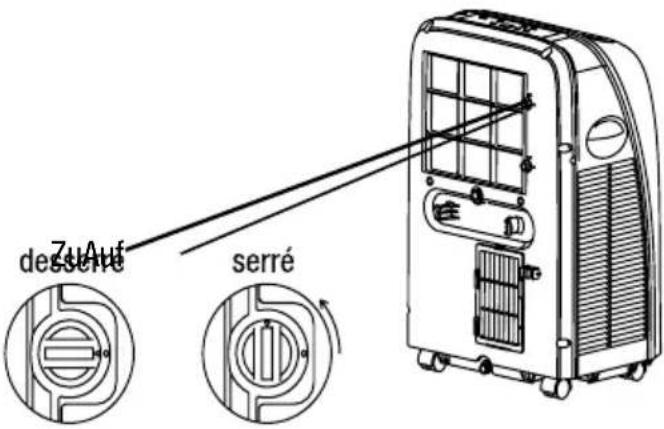

Vous pouvez aussi vider l'eau en raccordant un tuyau à l'embout d'évacuation et faire couler l'eau dans les canalisations.

Conseils d'entretien

Entretien

1. Éteignez l'appareil et débranchez-le.
2. Nettoyez votre climatiseur avec un chiffon doux et sec. En cas de salissures importantes, nettoyez-le avec de l'eau tiède (max. 40 °C ou 104 °F).

⚠️ N'utilisez jamais d'essence ou de produits de nettoyage pour nettoyer le climatiseur !

Veillez à ce qu'aucune humidité ne s'infiltre dans l'appareil : risque d'électrocution !

Nettoyage du filtre

Le filtre à air doit être nettoyé toutes les 100 heures de service.

Nettoyez le filtre comme suit :

1. Débranchez l'appareil et retirez le filtre.
2. Nettoyez le filtre et remettez-le en place. En cas de fort encrassement, vous pouvez nettoyer le filtre avec un nettoyant doux et de l'eau tiède. Laissez sécher le filtre à l'air libre, à l'ombre et à une température modérée. Remettez ensuite le filtre à air en place.

⚠ Le filtre à air doit être nettoyé toutes les deux semaines si le climatiseur est utilisé dans un environnement très poussiéreux.

Conseils pour le rangement

1. Avant de ranger l'appareil jusqu'à la prochaine saison chaude, retirez les bouchons des sorties primaires et secondaires (voir illustration de l'appareil) pour que l'eau de condensation résiduelle puisse s'écouler.
2. Un jour ensoleillé, laissez le climatiseur tourner une demi-journée en mode ventilation afin de sécher l'intérieur de l'appareil. Ainsi, vous éviterez que des moisissures se forment à l'intérieur de l'appareil.
3. Éteignez le climatiseur et débranchez-le. Retirez les piles de la télécommande et rangez le climatiseur dans un endroit sûr et sec.
4. Nettoyez le filtre à air et remettez-le en place.
5. Retirez la gaine et refermez soigneusement la sortie d'air.

Dépannage rapide

Vous pourrez résoudre vous-même la plupart des problèmes qui peuvent survenir sur votre climatiseur. Veuillez vérifier si le problème que vous rencontrez peut être résolu grâce à la liste ci-dessous avant de contacter le SAV.

Problème Causes possibles
Le climatiseur ne fonctionne pas.	La protection anti-surcharge est activée ou le fusible a sauté.
	Patientez trois minutes pour vérifier s'il s'agit de la protection anti-surcharge.
	Les piles de la télécom-mande sont vides ; elles doivent être remplacées.
	La prise n'est pas correcte-ment branchée.
L'appareil ne fonc-tionne que peu de temps.	La température sur laquelle le climatiseur est réglé est trop proche de la tempéra-ture ambiante.
	Entrez une température plus basse sur le clima-tiseur.
	La sortie d'air est bouchée. Éliminez le blocage.

L'appareil est en marche mais ne rafraîchit pas l'air.	Une porte ou une fenêtre est ouverte.
	Un autre appareil, tel qu'une puissante lampe ou un chauffage, est allumé.
	Le filtre à air est encrassé et doit être nettoyé.
	L'entrée ou la sortie d'air est bloquée. Éliminez la source du blocage.
	La température réglée sur le climatiseur est trop haute.
Le climatiseur fuit pendant le transport.	Vidangez l'appareil avant le transport.
	Posez l'appareil à la verticale sur un sol plan pour éviter toute fuite.
Le climatiseur ne fonctionne pas. Le voyant (E4) indique que le bac est plein.	Retirez le bouchon de l'embout d'évacuation et effectuez la vidange de l'appareil.
	Si ce problème survient fréquemment, contactez le SAV de votre revendeur.

Dépannage

Problème Causes possibles Solution
L'appareil ne se met pas en marche.	Il y a un problème au niveau de l'alimentation :1. L'appareil n'est pas branché.2. La prise est endommagée.3. Le fusible a sauté.	1. Branchez bien la prise.2. Remplacez la prise ou le cordon d'alimentation.3. Faites changer le fusible par un spécialiste (spécification 3, 15 A/230 V CA).
L'appareils'éteint.	1. L'arrêt automatique est activé.2. La température réglée est atteinte.	1. Rallumez le climatiseur.2. Attendez jusqu'à ce que l'appareil se remette en marche automatiquement.
L'appareil ne rafraîchit pas en mode froid.	1. La température ambiante est inférieure à la température réglée sur l'appareil.2. Le climatiseur est passé en mode dégivrage.	1. Le climatiseur rafraîchit l'air quand la température réglée sur l'appareil est inférieure à la température ambiante.2. Le climatiseur produit de nouveau de l'air frais une fois que le cycle de dégivrage est terminé.
Le voyant signa-le le message d'erreur E2.	Le capteur de température est défectueux ou endommagé.	Le capteur doit être remplacé.
Le voyant signa-le le message d'erreur E3.	Le capteur du tuyau d'huile de l'évaporateur est défectueux ou endommagé.	Le capteur doit être remplacé.
Le voyant signa-le le message d'erreur E4.	Le bac est plein.	Effectuez la vidange du climatiseur.
Le voyant signa-le le message d'erreur E5.	Le capteur du tuyau d'huile du condenseur est défectueux ou endommagé.	Le capteur doit être remplacé.

05. Installation

Éléments de montage

1. Gaine
2. Adaptateur de gaine
3. Adaptateur d'évacuation d'air
4. Télécommande
5. Obturateur pour adaptateur d'évacuation d'air

Installation du climatiseur

• Installez le climatiseur près d'une fenêtre ou d'une porte.
• Laissez un écart de 60 cm min. entre la sortie d'air au dos de l'appareil et le mur ou tout autre objet.
• Raccordez la gaine à la sortie d'air au dos de l'appareil.
• Étirez la gaine pour vérifier que sa longueur suffit pour atteindre la porte, la fenêtre ou le passage par lequel/laquelle elle doit évacuer l'air chaud.
• Assurez-vous qu'aucun objet ne se trouve devant l'entrée d'air afin de ne pas entraver le flux d'air.

Montage de la gaine et de l'adaptateur

Montage de la gaine sur la sortie d'air

1. Étirez la gaine.

1. Vissez la gaine sur le raccord-adaptateur.

1. Raccordez l'adaptateur fenêtre à la gaine.

1. Raccordez la gaine avec raccord-adaptateur sur la sortie d'air de l'appareil.

06. Caractéristiques techniques

Modèle PAC 2600 S

Capacité de refroidissement 9000 Btu/h/2600 W

Capacité de déshumidification 1,1 l/h

Puissance absorbée courant / 950 W/4,1 A intensité

Débit d'air 400 m³/h

Tension assignée / AC220-240 V / 50 Hz fréquence

Niveau sonore ≤54 dB (A)

Poids net 24 kg

Dimensions p x l x h 305 x 420 x 636 mm

Emballage (mm) 490 x 370 x 770 mm

Réfrigérant R410a

Conçu pour (m²) ~30 m²

Fusible 3,15 A 250 V

Les appareils électroniques ne doivent pas être éliminés dans les ordures ménagères. Dans l'Union européenne, aux termes de la Directive 2002/96/CE du Parlement européen et du Conseil européen du 27 janvier 2003 relative aux déchets électriques et électroniques, ils doivent être dirigés vers un circuit de traitement approprié. Lorsque vous n'utiliserez plus cet appareil, éliminez-le conformément aux réglementations légales en vigueur.
