Type de produit	Climatisation mobile monobloc
Marque	Trotec
Modèle	PAC 2015 E
Puissance de refroidissement	2 kW
Capacité de déshumidification	2 l/h
Débit d'air max.	290 m³/h
Plage de température de fonctionnement	16 °C à 35 °C
Plage de réglage de température	16 °C à 32 °C
Réfrigérant	R290 (propane), 140 g
Alimentation électrique	220 - 240 V / 50 Hz
Courant nominal	3,2 A
Puissance absorbée max.	770 W
Niveau sonore (à 1 m)	65 dB(A)
Dimensions (L × l × H)	280 × 284 × 675 mm
Poids	18,9 kg
Indice de protection	IPX0
Piles télécommande	2 × LR03/AAA
Modes de fonctionnement	Refroidissement, Déshumidification, Ventilation
Fonctions spéciales	Minuterie (1-24 h), télécommande infrarouge
Entretien	Nettoyage régulier du filtre à air
Réfrigérant inflammable	Oui (R290), respecter les consignes de sécurité

FOIRE AUX QUESTIONS - PAC 2015 E TROTEC

Quelle est la surface maximale recommandée pour cet appareil ?

L'appareil doit être installé, utilisé et entreposé dans une pièce d'une surface supérieure à 7 m².

Pourquoi l'appareil ne se met-il pas en marche ?

Vérifiez la connexion secteur, l'état du cordon, le fusible. Attendez au moins 3 minutes après l'arrêt avant de redémarrer. Si le bac à condensats est plein, videz-le (la LED Rempl. eau s'allume).

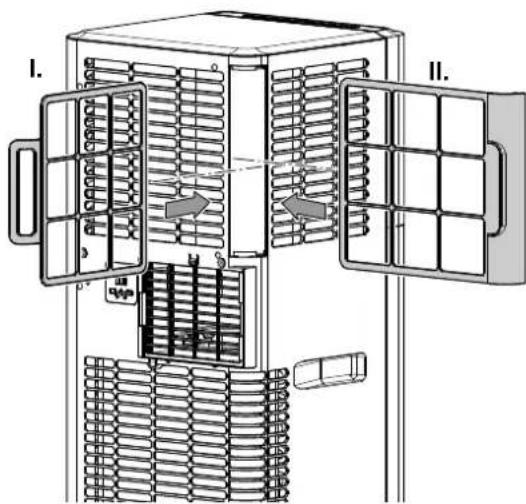

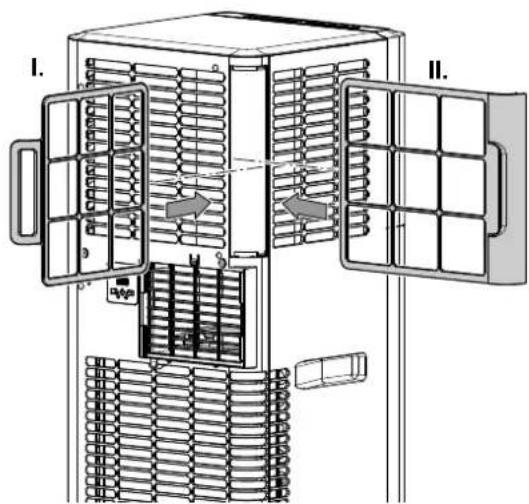

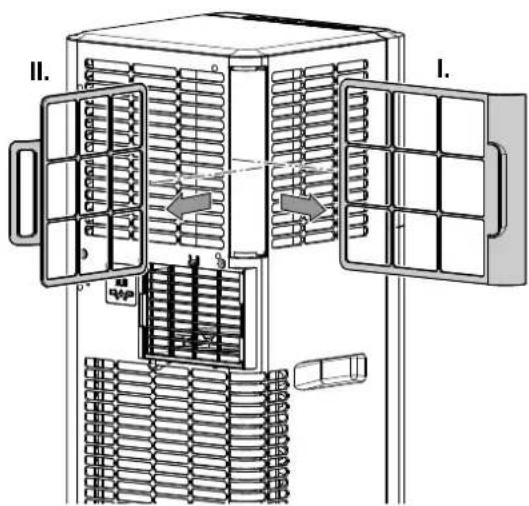

Comment nettoyer le filtre à air ?

Retirez le filtre, nettoyez-le avec un chiffon doux légèrement humide ou à l'eau chaude avec un détergent neutre. Laissez-le sécher complètement avant de le remettre. Appuyez sur la touche Filtre pour réinitialiser l'état.

Que faire si l'affichage indique E1 ou E2 ?

Ces codes indiquent une panne de capteur (E1 : température ambiante, E2 : température évaporateur). Débranchez et rebranchez l'appareil après quelques minutes. Si le défaut persiste, contactez le service après-vente.

Puis utiliser une rallonge électrique ?

Oui, mais choisissez-la conformément aux données techniques (courant nominal 3,2 A). Déroulez complètement la rallonge et évitez toute surcharge.

Quelle est la distance minimale à respecter autour de l'appareil ?

Les distances minimales par rapport aux murs et objets sont de 30 cm de chaque côté (haut, arrière, côtés, avant).

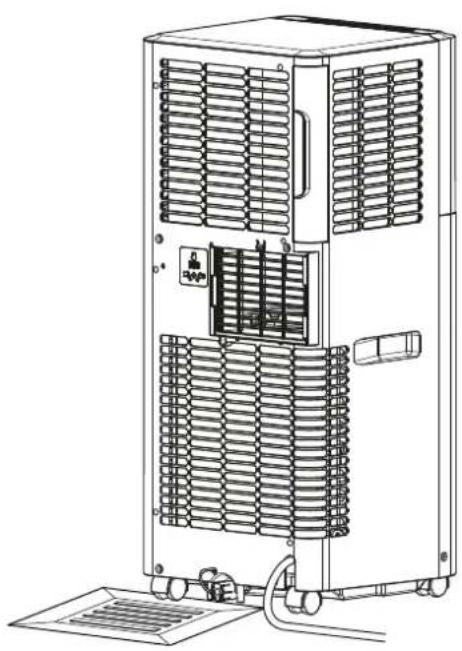

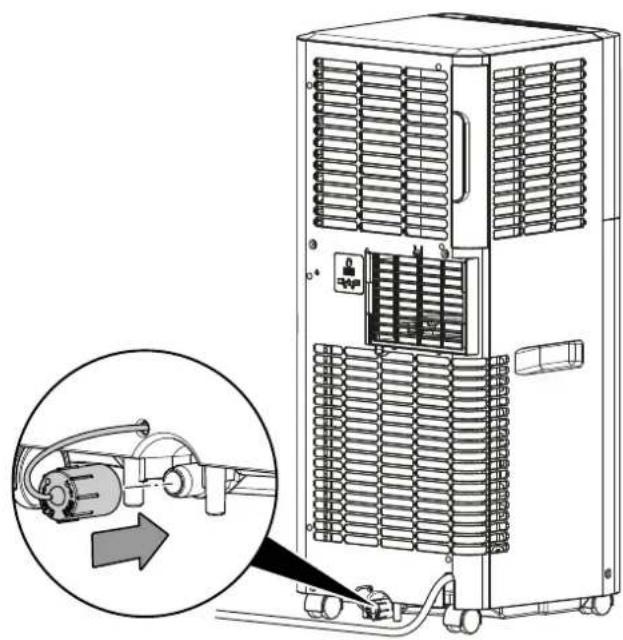

Comment évacuer l'eau de condensation ?

En mode refroidissement ou déshumidification, l'eau est en grande partie évaporée. Le reste s'accumule dans un bac interne. Quand la LED Rempl. eau s'allume, videz le bac via le bouchon en caoutchouc à l'arrière.

L'appareil peut-il être utilisé sans tuyau d'évacuation ?

En mode ventilation, le tuyau peut être retiré. En mode refroidissement ou déshumidification, il doit être raccordé pour évacuer l'air chaud et l'humidité.

Quel type de réfrigérant est utilisé ? Est-il dangereux ?

Le réfrigérant est le R290 (propane), un gaz extrêmement inflammable. Respectez les consignes : pas de source d'inflammation, pièce ventilée, surface > 7 m². Toute intervention sur le circuit doit être faite par un professionnel agréé.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie. Le nombre d'heures clignote. Utilisez les touches + et - pour régler de 1 à 24 h. Appuyez à nouveau sur Minuterie pour confirmer. Pour désactiver, réglez sur 0.

MODE D'EMPLOI PAC 2015 E TROTEC

Informations sur l'utilisation de cette instruction .... 2

Sécurité.... 2

Informations sur l'appareil .... 6

Transport et stockage 7

Montage et mise en service 8

Utilisation.... 11

Défauts et pannes.... 13

Maintenance 14

Annexe technique.... 18

Élimination.... 22

Informations sur l'utilisation de cette instruction

Symboles

Danger

Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable.

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessité d'observer l'instruction.

Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :

PAC 2015 E

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
  • N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des détériorations sur la prise ou sur le câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cordons secteurs défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• Veillez à ce que l'entrée et la sortie d'air soient libres.
• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.
• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement le bac de récupération des condensats ou le tuyau d'évacuation.
• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !

• Utilisez des piles du type AAA.

• Ne placez pas de batteries rechargeables dans la télécommande.

• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes des batteries!
• N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
• Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.
• N'installez l'appareil que dans le respect de la réglementation nationale en matière d'installation.
• N'installez, n'utilisez et n'entreposez l'appareil que dans un local d'une surface supérieure à 7 m ^2 .
• Entreposez l'appareil de manière à éviter tout dommage mécanique.
• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Consignes de sécurité pour les travaux sur le circuit de réfrigérant :

- Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d'un procédé connu dans l'industrie.

- Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.

- N'utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.

- Ne pas percer ni brûler.

- Notez bien que le gaz réfrigérant est inodore.

- Observez la réglementation nationale concernant les installations au gaz.

- Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.

- Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

Utilisation conforme

Utilisez l'appareil exclusivement pour refroidir, ventiler et déshumidifier l'air ambiant à l'intérieur, dans l'observation des caractéristiques techniques.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

- N'installez pas l'appareil sur une surface mouillée ou inondée.

- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

- Veuillez ne pas utiliser l'appareil à l'extérieur.

- Ne plongez jamais l'appareil dans l'eau.

- N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.

- N'utilisez pas l'appareil à proximité immédiate de piscines, de baignoires ou de douches.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• prendre conscience des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

WARNING • WARNUNG • ATTENTION

FR L'appareil doit être installé, utilisé et entreposé dans une pièce avec une surface supérieure à 7 m².

Observez la notice d'instructions

Ce symbole rappelle la nécessité de lire et d'observer la notice d'instructions.

Observer les instructions de réparation

Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.

!!! ACHTUNG !!!

1. Avant la mise en service, laisser immobile en position verticale PENDANT AU MOINS 12 HEURES ! Cela protège le compresseur, prolonge sensiblement la durée de vie et évite ainsi une diminution des performances de refroidissement.
2. Le climatiseur doit toujours être posé sur le sol AVEC LES PLUS GRANDES PRÉCAUTIONS ! Sinon, des micro-fissures risquent de se former dans le socle ou le bac de récupération de l'eau de condensation, ce qui entraînerait que cette dernière coule sur le sol.

Toute utilisation incorrecte ou non conforme entraîne L'EXTINCTION DE LA GARANTIE !

Risques résiduels

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.

H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.

P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

Avertissement relatif à la tension électrique

Risque d'électrocution !

Tout contact de l'appareil avec de l'eau risque de provoquer une électrocution !

N'utilisez pas cet appareil à proximité immédiate d'une baignoire, d'une douche ou d'une piscine !

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement relatif à la tension électrique

Risque d'électrocution !

L'appareil n'est pas protégé contre l'eau.

Il existe un risque d'électrocution !

N'utilisez jamais l'appareil dans des endroit où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau !

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil est destiné au rafraîchissement des pièces. En outre, il humidifie l'air, assurant ainsi un climat agréable dans la pièce.

L'appareil refroidit l'air ambiant en lui extrayant de la chaleur. La chaleur absorbée est évacuée vers l'extérieur par le tuyau d'évacuation d'air, l'air refroidi est introduit dans la pièce d'installation par l'intermédiaire d'un ventilateur.

L'eau de condensation produite s'écoule de l'évaporateur sur le condenseur brûlant, s'y évapore, puis est transportée à l'extérieur par le tuyau d'évacuation.

En mode Ventilation, l'appareil permet de faire circuler l'air dans la pièce sans le refroidir.

En mode Déshumidification, de l'humidité est extraite de l'air ambiant.

L'appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de faire s'allumer ou s'éteindre automatiquement l'appareil au moyen de la fonction minuterie.

L'appareil se commande via le panneau de commande ou la télécommande infrarouge fournie.

L'appareil est conçu pour une utilisation universelle et flexible.

Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

L'appareil n'est pas protégé contre l'eau (IPX0).

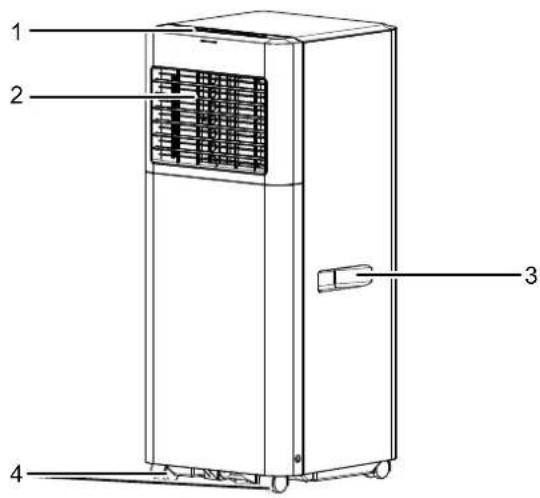

Représentation de l'appareil

1 2 3 4

N° Désignation

1 Panneau de commande

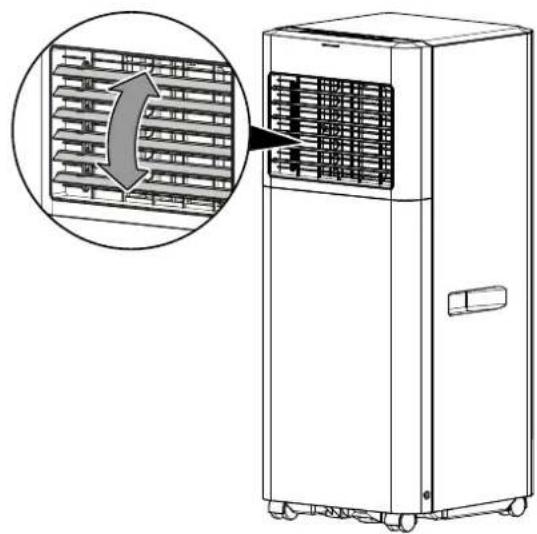

2 Sortie d'air avec volets de ventilation réglables

3 Poignée de transport

4 Roulettes de transport

5 Entrée d'air avec filtre à air

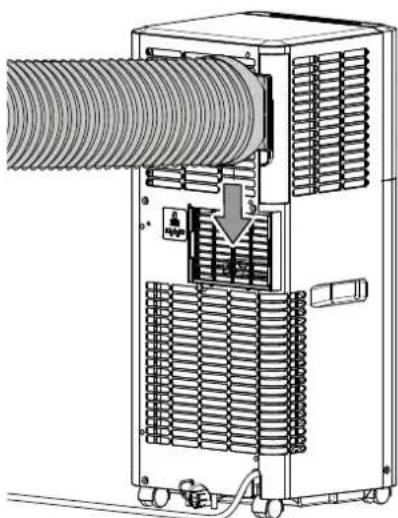

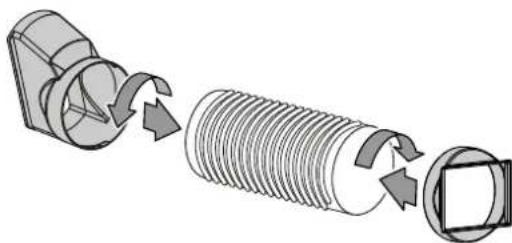

6 Raccord du tuyau d'évacuation d'air

7 Entrée d'air

8 Évacuation de l'eau de condensation avec bouchon en caoutchouc

9 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Observez que des consignes de transport supplémentaires peuvent s'appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Pour faciliter le transport, l'appareil est pourvu d'une poignée.

Observez les consignes suivantes avant chaque transport :

• Arrêtez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
• Videz les condensats résiduels contenus dans l'appareil
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Ne remettez pas l'appareil en marche avant 12 heures. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Videz les condensats résiduels contenus dans l'appareil
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• N'entreposez l'appareil que dans un local d'une surface supérieure à 7 m².
• N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).
• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.
• Retirez les piles de la télécommande.

Montage et mise en service

Contenu de la livraison

• 1 appareil
• 1 tuyau d'évacuation
• 1 adaptateur de tuyau
• 1 raccord de tuyau
• 1 télécommande (sans piles)
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

À l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».

A B C C D

• Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.

• N'installez l'appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s'accumuler.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le câble de raccordement secteur et tout autre câble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Veillez à ce que les rallonges de câbles soient entièrement déroulées ou enroulées.
• Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation d'air soient libres.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Mise en place des piles dans la télécommande

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

Pour mettre les piles en place ou les remplacer, procédez de la manière suivante :

1. Enlevez le couvercle du compartiment à piles situé au dos de la télécommande.
2. Placez deux piles de type AAA dans le compartiment à piles en respectant la polarité.
3. Remettez le couvercle en place en le faisant coulisser sur la télécommande.

Mise en place des filtres à air

Remarque

N'utilisez jamais l'appareil sans filtre à air. En l'absence de filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire les performances et détériorer l'appareil.

- Avant la mise en marche, assurez-vous que les filtres à air sont bien en place.

I. II.

Raccordement du tuyau d'évacuation d'air

1. Raccordez l'adaptateur et le raccord de tuyau à une extrémité du tuyau d'évacuation d'air.

1. Raccordez l'extrémité adaptée du tuyau au raccord du tuyau d'évacuation d'air (6) sur l'appareil.

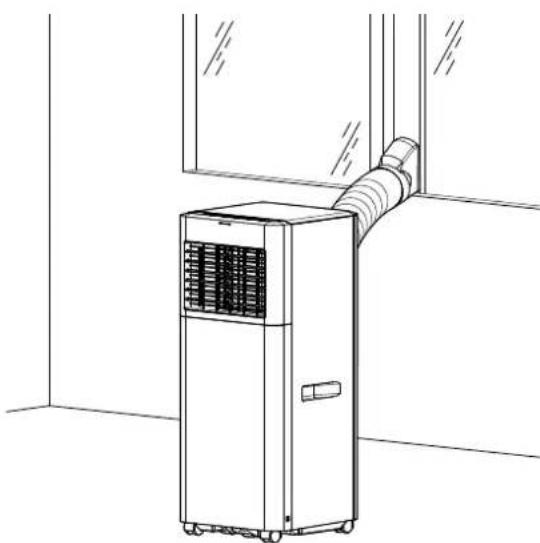

Évacuation de l'air de sortie

• L'air évacué de l'appareil contient la chaleur extraite de la pièce à refroidir. Pour cette raison, nous recommandons d'évacuer cet air vers l'extérieur.
• L'extrémité du tuyau d'évacuation peut être installée dans l'ouverture d'une fenêtre. Bloquez la fenêtre en position ouverte, si nécessaire avec des accessoires appropriés, de manière à ce que l'extrémité du tuyau d'évacuation ne puisse pas glisser.
• L'extrémité du tuyau d'évacuation peut être accrochée dans une fenêtre basculée.
  Dans ce cas, l'utilisation d'un calfeutrage de fenêtre est recommandée (en option).
• Le tuyau d'évacuation doit être installé en pente ascendante dans le sens de la circulation de l'air.
• Le tuyau raccordé ne doit pas contenir de source d'inflammation.

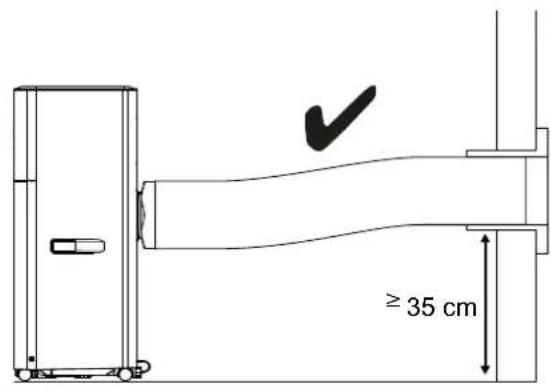

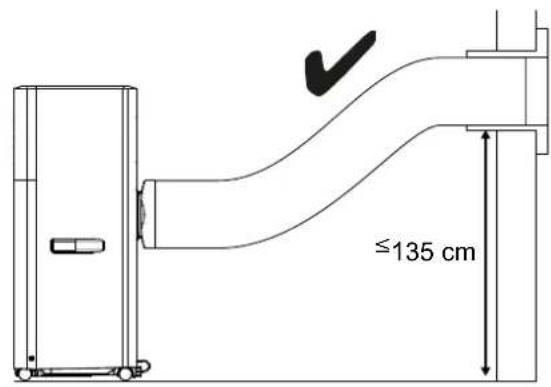

Exemple d'installation du tuyau d'évacuation :

Observez les indications suivantes pour la pose du tuyau d'évacuation :

≥ 35 cm

≤135 cm

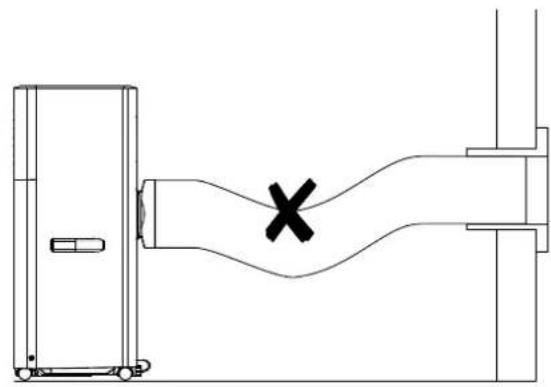

- Évitez de plier le tuyau d'évacuation d'air. En cas de pliure, l'air humide expulsé s'accumule si bien que l'appareil surchauffe et s'arrête.

- Les dimensions du tuyau d'évacuation d'air sont spécialement adaptées à l'appareil. Ne le remplacez pas par un autre tuyau et n'utilisez pas de tuyau supplémentaire pour le rallonger. Cela pourrait provoquer un dysfonctionnement de l'appareil.

Ouverture des volets de ventilation

- Avant de mettre l'appareil en marche, ouvrez les volets horizontaux de ventilation de la sortie d'air. Positionnez les volets horizontaux de ventilation dans la direction souhaitée.

Branchement du câble secteur

- Branchez la fiche secteur à une prise secteur conformément sécurisée.

Utilisation

- Évitez de laisser portes ou fenêtres ouvertes.

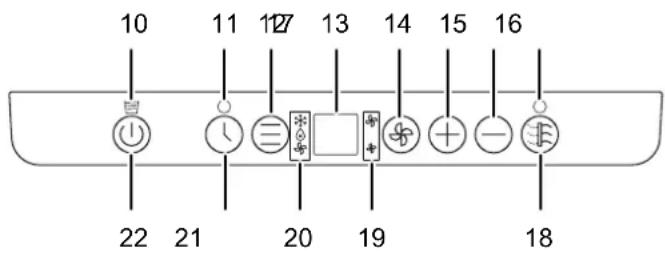

Éléments de commande

10 11 127 13 14 15 16 22 21 20 19 18

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie.

22 21 15 12 14 16

N° Désignation Signification
10	LED Rempl. eau Signale la nécessité de vider le bac à eau de condensation
11	LED Minuterie S'allume lorsque la minuterie est activée
12	Touche Mode de fonctionnement	Sélection du mode de fonctionnement :RefroidissementDéshumidificationVentilation
13	Affichage7-segments	Affichage de la température cible et de la température ambiante actuelleAffichage du nombre d'heures pendant la programmation de la minuterieAffichage du code défaut, voir le chapitre « Défauts et pannes »
14	Touche Niveau de ventilation	Réglage du niveau de ventilation
15	Touche Plus Réglage	de la température cible pour le refroidissement et le chauffage (de 16 °C à 32 °C)Réglage du nombre d'heures de la fonction minuterie (de 1 à 24 h par pas de 1 h)
16	Touche Moins
17	LED Filtre S'allume	lorsque les filtres doivent être nettoyés / remplacés

N° Désignation Signification
18 Touche Filtre Réinitialisation de l’état du filtre
19 LEDs Niveau de ventilation		Affichage du niveau de ventilation : ♣ = élevé (niveau 2) ♣ = faible (niveau 1)
20 LEDs Mode Indiquent le mode de fonctionnement sélectionné : ♣ = Refroidissement ♣ = Déshumidification ♣ = Ventilation
21 Touche Minuterie		Activation/désactivation des fonctions minuterie
22 Touche Marche/Arrêt		Mise en marche ou arrêt de l’appareil

Avertissement relatif à la tension électrique

Risque d'électrocution !

L'appareil n'est pas protégé contre l'eau.

Il existe un risque d'électrocution !

N'utilisez jamais l'appareil dans des endroit où des gouttes d'eau, des éclaboussures ou de l'eau courante peuvent pénétrer dans l'appareil et ne le plongez jamais dans l'eau !

Info

Un signal sonore retentit chaque fois qu'un réglage s'active.

Mise en marche de l'appareil

1. Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche.
2. Appuyez sur la touche Marche/Arrêt (22).

⇒ L'appareil démarre en mode refroidissement.
→ La LED Refroidissement s'allume.
→ La LED Régime de ventilation s'allume.

1. Sélectionnez le mode de fonctionnement désiré.

L'appareil s'éteint automatiquement dès que le bac de récupération de l'eau de condensation est plein. La LED Rempl. eau (10) s'allume.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Refroidissement
• Déshumidification
• Ventilation

Refroidissement

En mode Refroidissement, la pièce est refroidie jusqu'à la température cible souhaitée.

1. Appuyez sur la touche Mode (12) jusqu'à ce que la LED refroidissement (20) s'allume.

2. Appuyez plusieurs fois sur la touche Plus (15) ou Moins (16) pour sélectionner la température cible souhaitée. La température peut être réglée entre 16 °C et 32 °C par pas de 1 °C.

L'affichage 7-segments (13) indique brièvement la température cible souhaitée. La température ambiante actuelle apparaît ensuite.

1. Appuyez sur la touche Niveau de ventilation (14) pour régler le niveau de ventilation souhaité.

→ La LED Niveau de ventilation (19) correspondant au niveau sélectionné s'allume.

Déshumidification

En mode Déshumidification, l'appareil réduit l'humidité relative de la pièce.

Info

En mode Déshumidification, le tuyau d'évacuation d'air doit être raccordé pour que l'eau de condensation puisse s'échapper de la pièce à déshumidifier.

1. Appuyez sur la touche Mode (12) jusqu'à ce que la LED Déshumidification (20) s'allume.

→ Le mode Déshumidification est activé.

Jusqu'à une température ambiante de 25 °C, le niveau de ventilation ne peut pas être modifié. Le ventilateur tourne au régime le plus faible. Si la température ambiante dépasse 25 °C, vous pouvez définir manuellement le niveau de ventilation.

Info

Si l'appareil est utilisé dans un environnement très humide, vous devez vider le condensat régulièrement (voir Vidange du condensat).

Ventilation

Info

Retirez le tuyau d'évacuation d'air pendant le mode ventilation.

En mode Ventilation, l'air ambiant circule et aucun refroidissement ni aucune déshumidification n'a lieu.

1. Appuyez sur la touche Mode (12) jusqu'à ce que la LED Ventilation (20) s'allume.

2. Appuyez sur la touche Niveau de ventilation (14), pour régler le niveau de ventilation souhaité.

→ La LED correspondant au niveau de ventilation sélectionné (19) s'allume.

Programmation de la minuterie

La minuterie met l'appareil en marche ou l'arrête après écoulement de la durée définie. Ce réglage peut être effectué sur l'appareil ou à partir de la télécommande, et ce, dans tous les modes de fonctionnement.

Le nombre d'heures peut être compris entre 1 et 24 heures et réglé par pas de 1 heure.

√ Mise en marche automatique : L'appareil se trouve en mode veille.

√ Arrêt automatique : L'appareil est en marche.

1. Appuyez sur la touche Minuterie (21).

→ La LED Minuterie (11) s'allume.

→ Le nombre d'heures clignote pendant 10 s environ sur l'affichage 7-segments (13).

1. Appuyez plusieurs fois sur la touche Plus (15) ou Moins (16) pour sélectionner le nombre d'heures souhaité jusqu'à la mise en marche ou l'arrêt automatique.

2. Appuyez de nouveau sur la touche Minuterie (21) pour confirmer le réglage.

L'affichage 7-segments (13) indique en permanence le nombre d'heures jusqu'à la mise en marche ou l'arrêt automatique.

→ La LED Minuterie (11) reste allumée tant que la minuterie est active.

L'appareil se met en marche ou s'arrête au bout de la période définie.

⇒ Le réglage à « 0 » du nombre d'heures désactive la fonction minuterie.

Si l'appareil est débranché du secteur, les réglages de l'arrêt ou de la mise en marche automatique sont effacés.

Mise hors service

- Mettez l'appareil en mode Veille en appuyant sur la touche Marche/Arrêt (22).

- Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

- Si nécessaire, videz le bac de récupération des condensats.

- Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.

- Au besoin, nettoyez l'appareil conformément au chapitre « Maintenance ».

- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Lorsque l'appareil a été arrêté, il ne peut pas être remis en marche au cours des 3 minutes qui suivent.
- Vérifiez le bon état du cordon secteur et de la fiche secteur. Si vous constatez un dommage, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
- Observez la température de fonctionnement admissible indiquée dans le chapitre « Annexe technique ».
- Le cas échéant, le bac de récupération de l'eau de condensation est plein. Videz le bac de récupération de l'eau de condensation lorsque la LED Rempl. eau (10) est allumée.
- Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par le fabricant.

L'appareil fonctionne sans refroidir ou les performances de refroidissement sont réduites :

• Vérifiez que le mode Refroidissement est activé.
• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez la propreté du ou des filtre(s) à air. Si nécessaire, nettoyez ou remplacez le(s) filtre(s) à air.
• Vérifiez les distances minimum par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
• Vérifiez le réglage de température de l'appareil. Diminuez la température définie au cas où elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

- Vérifiez si l'appareil présente des fuites.

Le compresseur ne se met pas en marche :

• Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
• Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Contrôlez l'encrassement éventuel des entrées d'air et du filtre à air. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre « Maintenance »). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et réduisez-la si nécessaire.
• Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, comme des meubles ou des murs. Veillez à ce qu'il existe un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Si les piles viennent d'être remplacées, vérifiez que leur polarité soit correcte.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Codes d'erreur

Les messages de défaut suivants peuvent apparaître sur l'affichage 7-segments (13) :

Code défaut	Cause Remède
E1 Panne du capteur de température ambiante		Débranchez brièvement l'appareil.Si le défaut est encore présent après la remise en marche, contactez le service après-vente.
E2 Défaut du capteur de température de l'évaporateur		Débranchez brièvement l'appareil.Si le défaut est encore présent après la remise en marche, contactez le service après-vente.

Maintenance
Intervalles de maintenance

Intervalles de maintenance et d'entretien	avant chaque mise en service	au besoin au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant	X		X
Nettoyage extérieur		X			X
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements		X			X
Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtre à air				X
Recherche de détériorations éventuelles	X
Contrôle des vis de fixation		X			X
Test fonctionnel					X
Vidange du bac de récupération de l'eau de condensation et du tuyau d'évacuation		X

Protocole de maintenance et d'entretien

Type d'appareil : Numéro de série :

Intervalles de maintenance et d'entretien

1 2 3 4 5 6

7 8 9 10

11 12

13 14

15 16

Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant

Nettoyage extérieur

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

Remplacement du filtre à air

Contrôle des vis de fixation

Test fonctionnel

Vidange du bac de récupération des condensats et du tuyau d'évacuation

Remarques

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant.

Circuit de réfrigérant

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.

H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.

P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez les filtres à air.
2. Éclairez l'intérieur de l'appareil à travers les ouvertures au moyen d'une lampe de poche.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.
4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.
5. Remettez les filtres à air en place.

Nettoyage du filtre à air

Les filtres à air doivent être nettoyés régulièrement, en cas d'utilisation normale toutes les 500 heures de service. Lorsque la LED Filtre (17) s'allume, les filtres doivent être nettoyés. Les performances sont ainsi préservées. En cas de mise en œuvre dans un environnement poussiéreux, nettoyez les filtres toutes les 2 semaines.

Avertissement

Veuillez vous assurer que les filtres à air ne soient ni usés ni endommagés. Les coins et les arêtes des filtres à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que ceux-ci sont intacts et secs !

1. Retirez le filtre à air de l'appareil.

II. I.

1. Nettoyez les filtres avec un chiffon doux légèrement humide non pelucheux. Si les filtres sont très encrassés, nettoyez-les avec de l'eau chaude mélangée à un produit de nettoyage neutre.

2. Laissez les filtres sécher complètement. N'insérez pas de filtre mouillé dans l'appareil.

3. Insérez à nouveau le filtre à air dans l'appareil.

I. II.

1. Appuyez sur la touche Filtre (18), pour réinitialiser l'état du filtre.

Vider le condensat (vidage manuel)

Les modes Refroidissement et Déshumidification produisent de l'eau de condensation dont la plus grande partie est éliminée avec l'air évacué.

Le reste de l'eau de condensation est collecté dans le bac situé à l'intérieur de l'appareil. Vous devez vider régulièrement ce bac.

1. Vérifiez la présence d'une évacuation d'eau à l'emplacement d'installation ou mettez en place un récipient adapté sous l'écoulement de l'eau de condensation.

1. Laissez le condensat s'écouler.

2. Replacez le bouchon en caoutchouc sur l'évacuation des condensats. Assurez-vous que le bouchon en caoutchouc soit maintenu fermement, sinon cela pourrait entraîner une fuite d'eau non contrôlée.

→ La LED Rempl. eau (10) s'éteint dès que l'eau de condensation a été vidée.

Activités après la maintenance

Si vous souhaitez continuer à utiliser l'appareil :

• Si l'appareil a été arrêté, il ne peut pas être remis en marche au cours des 3 minutes qui suivent.
• Laissez l'appareil immobile pendant au moins 12 heures s'il a été incliné à plus de 45° pendant la maintenance. C'est le temps nécessaire à l'huile de lubrification pour retourner dans le compresseur. Attendez 12 heures avant de remettre l'appareil en service. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Entreposez l'appareil conformément aux indications figurant au chapitre « Transport et stockage ».

Annexe technique
Données techniques

Modèle PAC 2015 E
Puissance de refroidissement 2 kW
Capacité de déshumidification 2 l/h
Température de fonctionnement 16 °C à 35	°C
Plage de réglage de la température 16 °C à	32 °C
Débit volumique d'air max. 290 m	^3/h
Raccordement secteur 220 V - 240 V / 50 Hz
Courant nominal 3,2 A
Fusible	Lent 3.15 A 250 V
Indice de protection IPXO
Puissance absorbée max. 770 W
Niveau sonore à 1 m de distance 65 dB(A)
Réfrigérant R290
Quantité de réfrigérant 140 g
Facteur PRP 3
Équivalent CO2	0,00042 t
Pression côté aspiration 1,2 MPa
Pression côté sortie 2,4 MPa
Pression max. admissible	2,6 MPa
Dimensions (longueur x largeur x hauteur)	280 x 284 x 675 mm
Distance minimum par rapport aux murs etaux objets :vers le haut (A) :30 cmvers l'arrière (B) :30 cmvers les côtés (C) :30 cmvers l'avant (D) :30 cm
Poids	18,9 kg
Piles pour la télécommande	2 piles 1,5 V LR03 / AAA

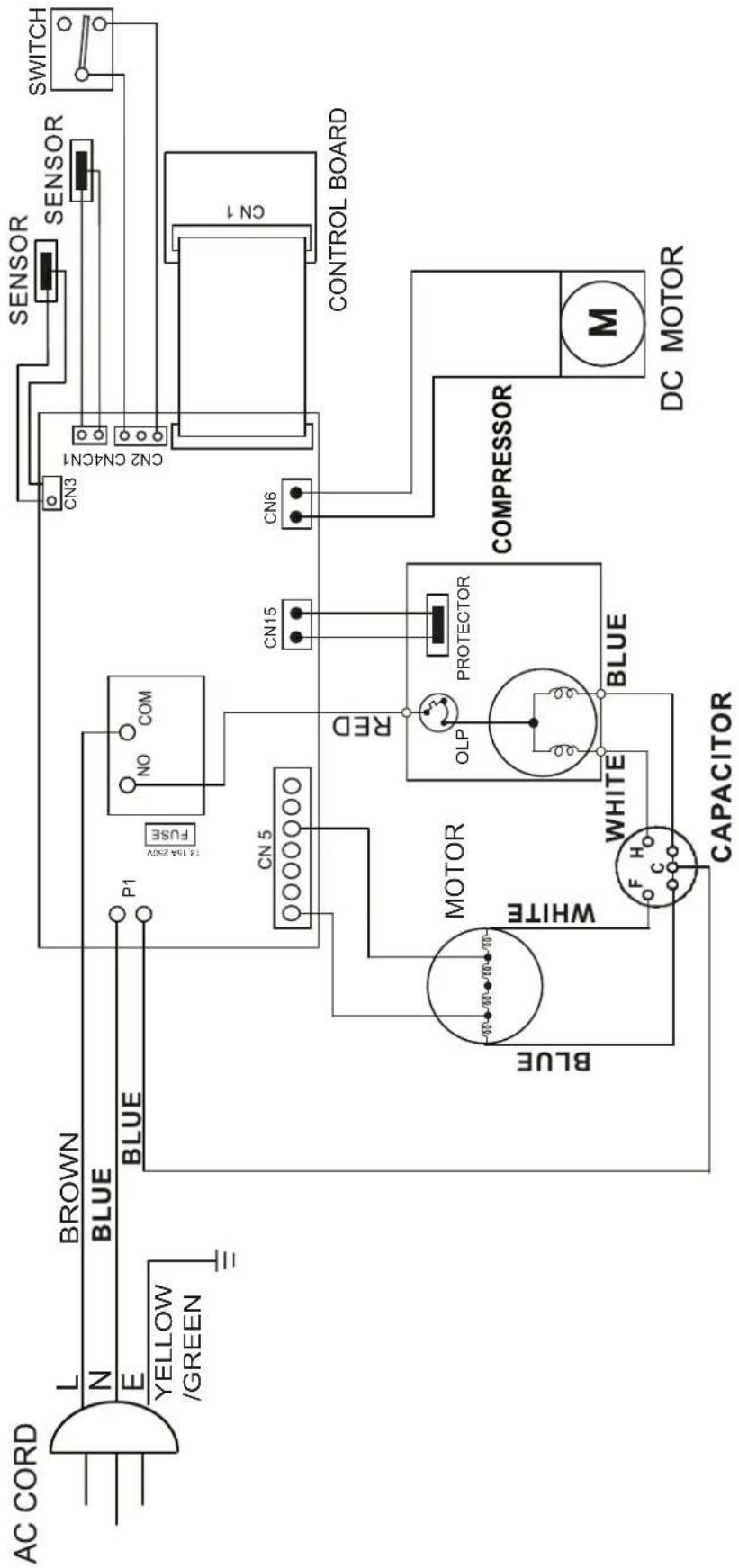

Schéma électrique


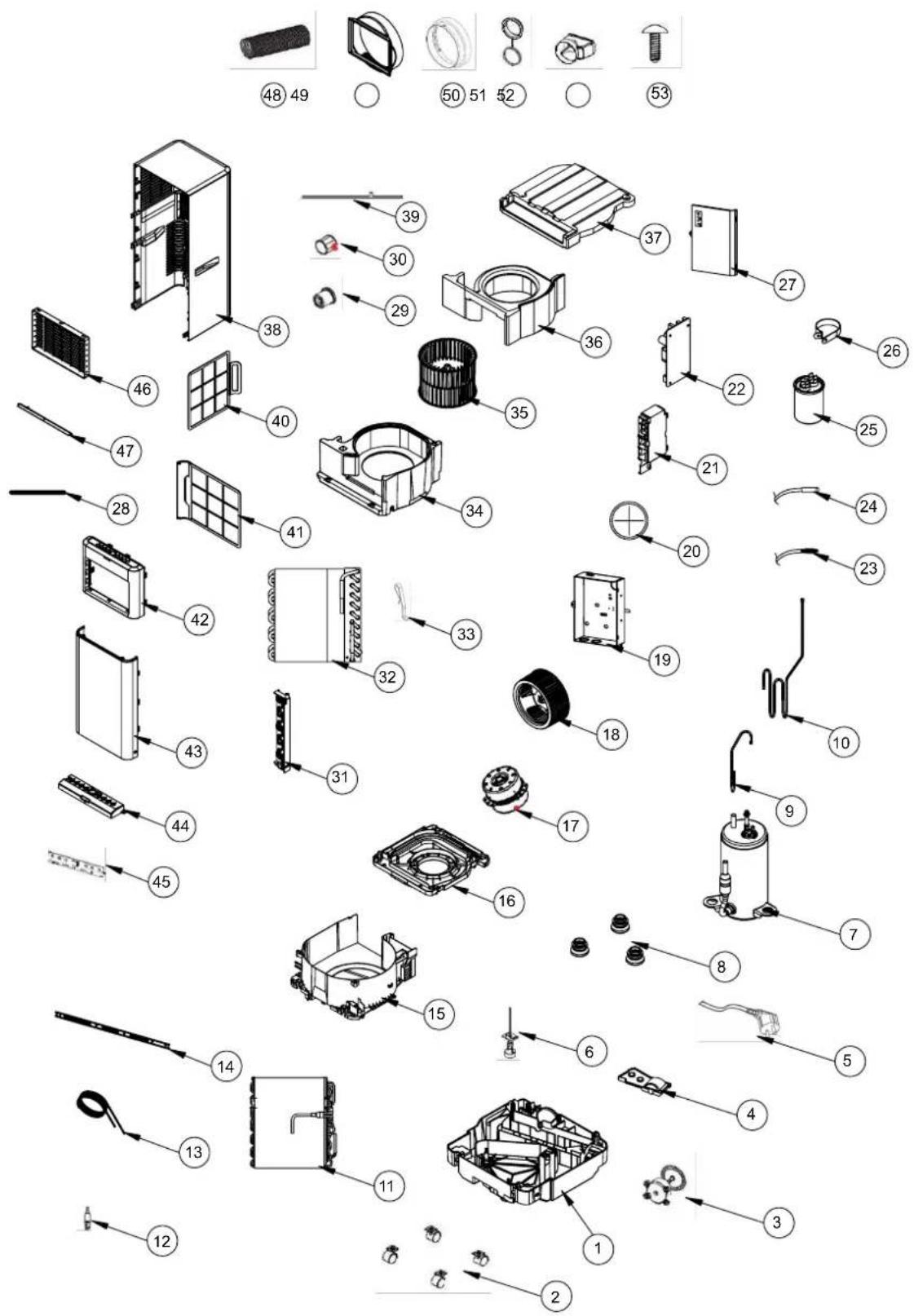

Nomenclature et liste des pièces de rechange

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans la notice d'instructions.

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée signifie que cet appareil, conformément à la directive sur les appareils électriques ou électroniques usagés (2012/19/UE), ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants associés éventuels, les télécommandes par exemple.

Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Le pictogramme représentant une poubelle barrée signifie que les piles ou les batteries ne doivent pas être éliminées en fin de vie avec les ordures ménagères. Si l'appareil inclut des piles ou des batteries contenant du mercure, du cadmium ou du plomb, le symbole chimique correspondant (Hg, Cd ou Pb) est aposé en-dessous du pictogramme représentant une poubelle barrée. N'abandonnez pas, sur la voie publique, des piles ou des appareils électriques ou électroniques contenant des piles, afin d'éviter une pollution de l'environnement. Au sein de l'Union Européenne, les piles usagées et les batteries doivent être déposées à un point de collecte prévu à cet effet, conformément au RÈGLEMENT (UE) 2023/1542 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 12 juillet 2023 relatif aux batteries et aux déchets de batteries. Sortez les piles / les batteries des appareils et éliminez-les séparément, conformément aux dispositions légales en vigueur.

Faites éliminer le réfrigérant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets).

Valable uniquement en France

NOTICE À DÉPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebener Str. 7

52525 Heinsberg

Germany

][phone]

[phone]

[e-mail]

www.trotec.com
