PAC 2620 E - Climatisation TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile
Marque	Trotec
Modèle	PAC 2620 E
Dimensions (L x P x H)	348 x 350 x 701 mm
Poids	24 kg
Puissance de refroidissement	2,6 kW
Capacité de déshumidification	1,75 l/h
Réfrigérant	R290 (propane), 0,18 kg
Alimentation	220-240 V / 50 Hz, 4,5 A
Surface minimale de la pièce	9 m²
Température de fonctionnement	5 °C à 35 °C
Plage de réglage de la température	16 °C à 32 °C
Débit d'air maximal	330 m³/h
Niveau sonore (à 1 m)	55 dB(A)
Indice de protection	IPX1
Piles télécommande	2 x LR03/AAA 1,5 V
Longueur du cordon	1,8 m
Distances minimales (haut/arrière/côtés/avant)	30 cm
Fonctions	Refroidissement, Ventilation, Déshumidification, Mode nuit, Minuterie, Wi-Fi, Télécommande, Verrouillage enfant, Dégivrage automatique
Filtre à air	Lavable et réutilisable
Roulettes	Oui
Évacuation des condensats	Vidange manuelle ou raccordement à un tuyau

FOIRE AUX QUESTIONS - PAC 2620 E TROTEC

Quelle est la surface minimale requise pour installer le PAC 2620 E ?

La surface minimale de la pièce doit être supérieure à 9 m² pour garantir une bonne circulation de l'air et éviter les risques liés au réfrigérant inflammable.

Pourquoi l'appareil ne refroidit-il pas correctement ?

Vérifiez que le mode Refroidissement est activé, que le tuyau d'évacuation n'est pas plié ou obstrué, que le filtre à air est propre, que les distances minimales sont respectées et que la température cible est inférieure à la température ambiante.

Que signifie le code d'erreur Ft sur l'affichage ?

Le code Ft indique que le bac de récupération des condensats est plein. Videz-le en retirant le bouchon en caoutchouc et en laissant l'eau s'écouler. Le code disparaîtra automatiquement.

Comment nettoyer le filtre à air ?

Retirez le filtre, nettoyez-le avec un chiffon doux légèrement humide ou à l'eau chaude avec un produit neutre, puis séchez-le complètement avant de le réinsérer. Ne faites jamais fonctionner l'appareil sans filtre.

Puis-je utiliser le PAC 2620 E sans tuyau d'évacuation ?

Non, le tuyau d'évacuation est indispensable pour expulser la chaleur vers l'extérieur. En mode Déshumidification ou Ventilation, il est recommandé de retirer le tuyau pour améliorer l'efficacité, mais pour le refroidissement, il doit être raccordé.

Comment configurer le Wi-Fi ?

Téléchargez l'application Trotec Assistent, mettez l'appareil en veille, appuyez sur la touche Timer pendant 5 secondes jusqu'à ce que la LED Wi-Fi clignote, puis suivez les instructions de l'application pour connecter l'appareil à votre réseau.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont installées correctement (polarité) et qu'elles sont chargées. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et l'appareil. Appuyez sur Power pour sortir du mode veille de la télécommande.

Faut-il vidanger les condensats régulièrement ?

Oui, en mode Refroidissement ou Déshumidification, l'eau s'accumule dans le bac. Si le code Ft apparaît, videz-le. Pour une utilisation prolongée, vous pouvez raccorder un tuyau d'évacuation permanent (diamètre 16 mm).

L'appareil est-il sûr en cas de fuite de réfrigérant ?

Le réfrigérant R290 (propane) est inflammable. L'appareil doit être installé dans une pièce de plus de 9 m² et à l'écart de toute source d'inflammation. En cas de fuite, aérez la pièce et ne faites pas fonctionner l'appareil.

Comment activer le verrouillage enfant ?

Maintenez la touche Locked enfoncée pendant environ 5 secondes. La LED de verrouillage s'allume et les touches du panneau de commande sont désactivées. Répétez l'opération pour déverrouiller.

MODE D'EMPLOI PAC 2620 E TROTEC

Informations sur l'utilisation de cette instruction .... 2

Sécurité.... 2

Informations sur l'appareil .... 6

Transport et stockage 7

Montage et mise en service 8

Utilisation.... 11

Défauts et pannes.... 16

Maintenance 18

Annexe technique.... 22

Élimination.... 26

Déclaration UE de conformité simplifiée 26

Informations sur l'utilisation de cette instruction

Symboles

Danger

Cette mention d'avertissement signale une situation à risque élevé qui, si elle n'est pas évitée, entraîne la mort ou des blessures sévères.

Danger

Ce symbole indique l'existence de risques pour la vie et la santé des personnes du fait de la présence de gaz extrêmement inflammable.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessité d'observer l'instruction.

Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous :

PAC 2020 E

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jouer avec l'appareil.

Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
  • N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
• Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
• N'utilisez jamais l'appareil si vous remarquez des détériorations sur la prise ou sur le câble de raccordement secteur.
  Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
  Les cordons secteurs défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
• Veillez à ce que l'entrée et la sortie d'air soient libres.

• N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Veuillez transporter l'appareil exclusivement en position verticale et après avoir vidé préalablement le bac de récupération des condensats ou le tuyau d'évacuation.
• Avant l'entreposage ou le transport, videz les condensats accumulés. Ne les buvez pas. Risques pour la santé !
  • Utilisez des piles du type AAA.
• Ne placez pas de batteries rechargeables dans la télécommande.
• N'essayez jamais de recharger des piles non prévues à cet effet.
• N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
• Placez les piles dans le compartiment à piles en respectant les polarités.
• Retirez les piles déchargées. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
• Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
• Ne court-circuitez jamais les bornes des batteries!
• N'avalez pas de pile ! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles !
• Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin !
• Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartiment à piles ouvert.
• Si le compartiment à piles ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.
• N'installez l'appareil que dans le respect de la réglementation nationale en matière d'installation.
• N'installez, n'utilisez et n'entreposez le PAC 2020 E que dans un local d'une surface supérieure à 7 m².
• N'installez, n'utilisez et n'entreposez le PAC 2620 E que dans un local d'une surface supérieure à 9 m ^2 .
• Entreposez l'appareil de manière à éviter tout dommage mécanique.
• Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Consignes de sécurité pour les travaux sur le circuit de réfrigérant :

• Toute personne devant travailler sur le circuit de réfrigération doit être en mesure de présenter un certificat, délivré par un organisme accrédité, attestant sa compétence dans la manipulation de gaz réfrigérants au moyen d'un procédé connu dans l'industrie.
• Les travaux de maintenance doivent être effectués en conformité avec les consignes du fabricant. Si les travaux de maintenance ou de réparation nécessitent l'aide de personnes supplémentaires, la personne formée à la manipulation des réfrigérants inflammables doit surveiller les travaux en permanence.
• N'entreposez pas l'appareil avec des sources d'inflammation dans des locaux dépourvus d'une bonne aération.
• N'utilisez aucun produit autre que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.
• Ne pas percer ni brûler.
• Notez bien que le gaz réfrigérant est inodore.
• Observez la réglementation nationale concernant les installations au gaz.
• Observez la quantité maximum de réfrigérant dans les caractéristiques techniques.
• Le R290 est un réfrigérant conforme aux directives environnementales européennes. Aucune partie du circuit frigorifique ne doit être perforée.

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour refroidir, ventiler et déshumidifier l'air ambiant à l'intérieur, tout en respectant les caractéristiques techniques.

Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

• N'installez pas l'appareil sur une surface mouillée ou inondée.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Ne plongez jamais l'appareil dans l'eau.
• N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.
• N'utilisez pas l'appareil à proximité immédiate de piscines, de baignoires ou de douches.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• disposer de connaissances fondées pour une manipulation en toute sécurité des appareils électriques.
• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Toute activité de maintenance nécessitant l'ouverture du carter est à effectuer par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Signaux de sécurité et étiquettes sur l'appareil

Remarque

N'enlevez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.

Les signaux de sécurité et étiquettes suivants sont apposés sur l'appareil :

PAC 2020 E

WARNING • WARNUNG • ATTENTION

Observez la notice d'instructions

Ce symbole rappelle la nécessité de lire et d'observer la notice d'instructions.

Observer les instructions de réparation

Tout travail d'élimination, de maintenance ou de réparation sur le circuit réfrigérant doit être effectué exclusivement en conformité avec les consignes du fabricant et par des personnes en possession d'un certificat de compétence. Les instructions de réparation correspondantes sont disponibles sur demande auprès du fabricant.

!!! ACHTUNG !!!

1. Avant la mise en service, laisser immobile en position verticale PENDANT AU MOINS 12 HEURES ! Cela protège le compresseur, prolonge sensiblement la durée de vie et évite ainsi une diminution des performances de refroidissement.
2. Le climatiseur doit toujours être posé sur le sol AVEC LES PLUS GRANDES PRÉCAUTIONS ! Sinon, des micro-fissures risquent de se former dans le socle ou le bac de récupération de l'eau de condensation, ce qui entraînerait que cette dernière coule sur le sol.

Toute utilisation incorrecte ou non conforme entraîne L'EXTINCTION DE LA GARANTIE !

Risques résiduels

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.
H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.
P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.
P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.
P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

Danger

Le matériel d'emballage représente un risque d'étouffement pour les enfants. Gardez les films et les pièces de l'emballage hors de portée des enfants. Il y a danger de mort par étouffement.

Avertissement relatif à la tension électrique

Risque d'électrocution !

Tout contact de l'appareil avec de l'eau risque de provoquer une électrocution !

N'utilisez pas cet appareil à proximité immédiate d'une baignoire, d'une douche ou d'une piscine !

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Remarque

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

Comportement en cas d'urgence

1. Arrêtez l'appareil.
2. Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

L'appareil est destiné au rafraîchissement des pièces. En outre, il filtre et humidifie l'air, ce qui crée ainsi un climat agréable.

L'appareil refroidit l'air ambiant en lui retirant la chaleur. La chaleur absorbée est évacuée vers l'extérieur par le tuyau d'évacuation, l'air refroidi est introduit dans la pièce d'installation par un ventilateur.

Le condensat produit s'écoule de l'évaporateur sur le condenseur brûlant, s'y évapore, puis est transporté à l'extérieur par le tuyau d'évacuation.

En mode Ventilation, l'appareil permet de faire circuler l'air dans la pièce sans le refroidir.

En mode Déshumidification, l'humidité est retirée de l'air ambiant.

L'appareil fonctionne de manière entièrement automatique et offre de nombreuses options supplémentaires. Par exemple, il est possible de temporiser ou d'éteindre l'appareil entièrement automatiquement au moyen de la fonction minuterie.

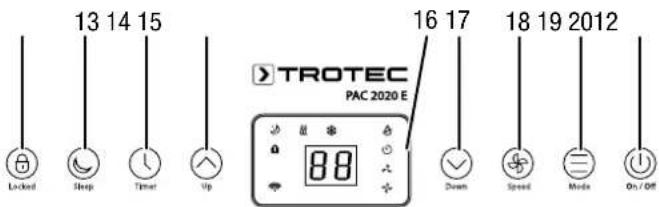

L'appareil se commande via le tableau de commande ou la télécommande infrarouge fournie.

L'appareil est conçu pour une utilisation universelle et flexible.

Grâce à ses dimensions compactes, il peut être transporté facilement et utilisé aisément à l'intérieur.

L'appareil est protégé contre la chute de gouttes d'eau (IPX1).

Représentation de l'appareil

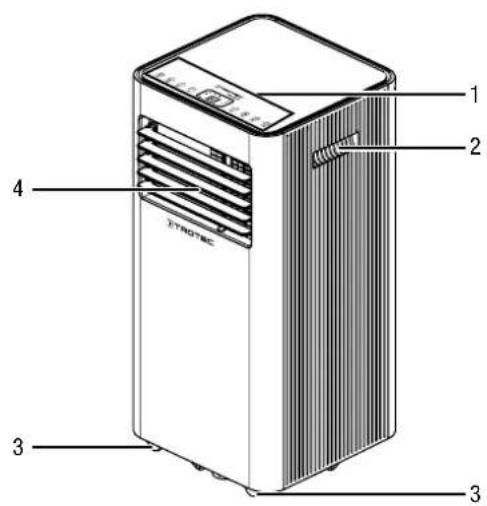

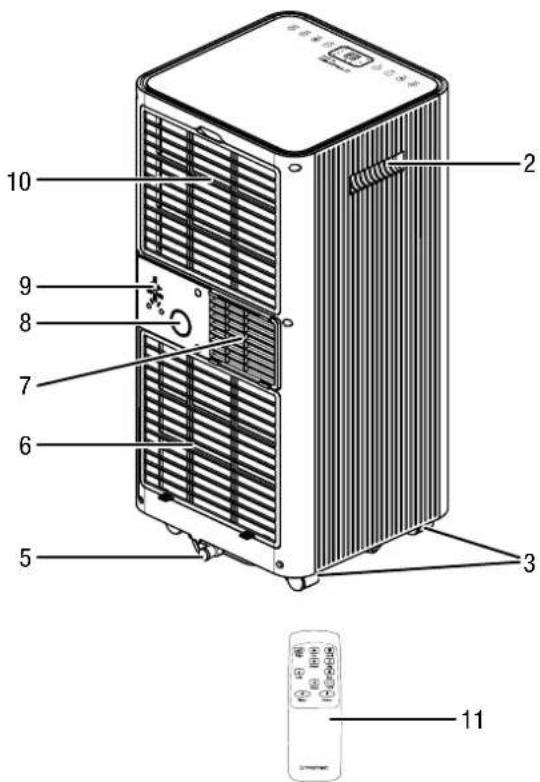

1 2 3 3 4 TYRTEC

10 2 9 8 7 6 5 3 11

No Désignation

1 Panneau de commande

2 Arceau

3 Roulettes

4 Sortie d'air avec volets de ventilation

5 Évacuation de l'eau de condensation avec bouchon en caoutchouc

6 Entrée d'air avec filtre à air

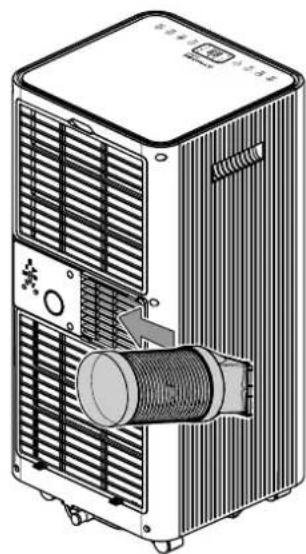

7 Raccord du tuyau d'évacuation d'air

8 Raccord de tuyau avec bouchon en caoutchouc

9 Support pour fiche

10 Entrée d'air avec filtre à air

11 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Observez que des consignes de transport supplémentaires peuvent s'appliquer aux appareils utilisant un réfrigérant inflammable. La disposition des équipements ou le nombre maximum de sous-ensembles pouvant être transportés ensemble ressort des consignes de transport applicables.

Pour faciliter le transport, l'appareil est pourvu de roulettes de transport.

Observez les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

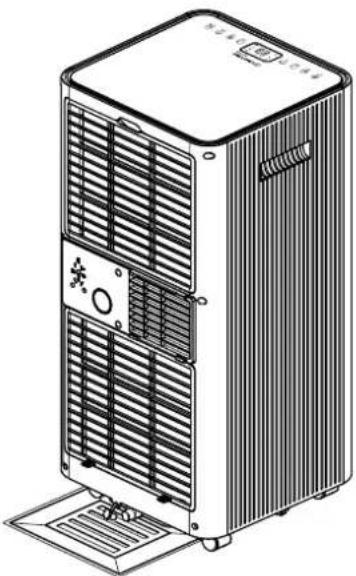

• Videz les condensats résiduels contenus dans l'appareil
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Déplacez l'appareil sur roulettes uniquement sur des surfaces solides et planes.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporté.
• Laissez reposer l'appareil pendant au moins 12 heures pour que le réfrigérant puisse s'accumuler dans le compresseur. Ne remettez pas l'appareil en marche avant 12 heures. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner.

Stockage

Respectez les consignes suivantes avant chaque entreposage :

• Videz les condensats résiduels contenus dans l'appareil
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• N'entreposez le PAC 2020 E que dans un local d'une surface supérieure à 7 m ^2 .
• N'entreposez le PAC 2620 E que dans un local d'une surface supérieure à 9 m ^2 .
• N'entreposez l'appareil que dans un local où ne se trouve aucune source d'inflammation (par exemple une flamme ouverte, un appareil à gaz allumé ou un chauffage électrique).
• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez aucun autre appareil ni aucun objet sur l'appareil, afin d'éviter de le détériorer.
• Retirez les piles de la télécommande.

Montage et mise en service

Contenu de la livraison

• 1 appareil
  • 1 tuyau d'évacuation
  • 1 adaptateur de tuyau
  • 1 raccord de tuyau
  • 1 calfeutrages de fenêtre
  • 1 télécommande (sans piles)
• 1 mode d'emploi

Déballage de l'appareil

Danger

Le matériel d'emballage représente un risque d'étouffement pour les enfants. Gardez les films et les pièces de l'emballage hors de portée des enfants. Il y a danger de mort par étouffement.

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Mise en service

À l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».

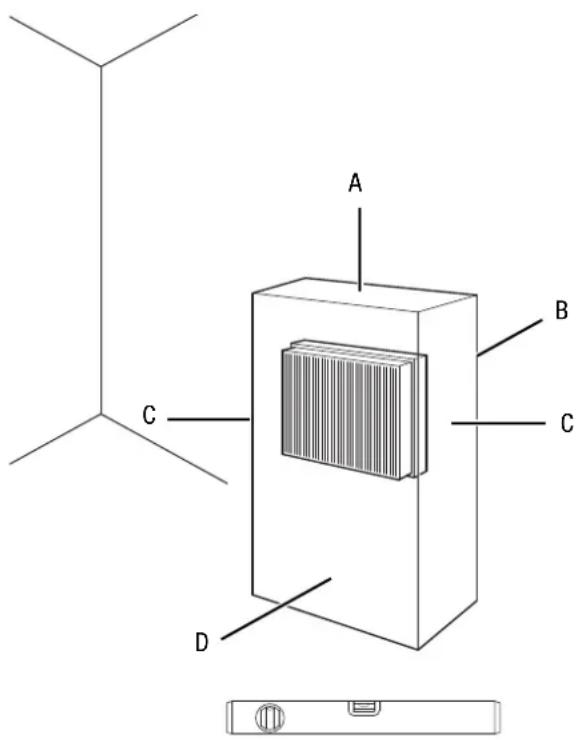

A B C C D

• Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• N'installez l'appareil que dans les locaux où des pertes éventuelles de gaz réfrigérant ne risquent pas de s'accumuler.
• L'appareil ne doit pas être entreposé dans une pièces où se trouve une source d'ignition permanente comme une flamme ouverte, un appareil à gaz en service ou un chauffage électrique.
• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le câble de raccordement secteur et tout autre câble électrique soient posés de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Veillez à ce que les rallonges de câbles soient entièrement déroulées ou enroulées.
• Veillez à ce que les sorties et les entrées d'air, ainsi que le raccordement du tuyau d'évacuation d'air soient libres.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Mise en place des piles dans la télécommande

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables.

Pour mettre les piles en place ou les remplacer, procédez de la manière suivante :

1. Appuyez sur la partie supérieure du dos de la télécommande et faites coulisser le couvercle du compartiment à piles pour l'enlever de la télécommande.
2. Placez deux piles dans le compartiment à piles en respectant les polarités.
3. Remettez le couvercle en place en le faisant coulisser sur la télécommande.

Mise en place des filtres à air

Remarque

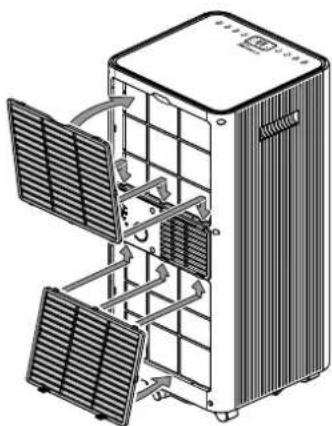

N'utilisez jamais l'appareil sans filtre à air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer.

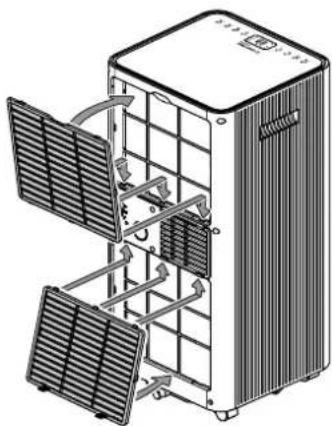

- Avant la mise en marche, assurez-vous que le filtre à air est bien en place.

Raccordement du tuyau d'évacuation d'air

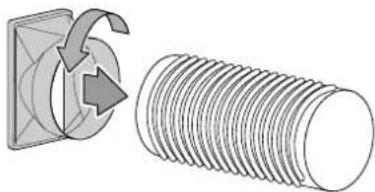

1. Raccordez l'adaptateur à une extrémité du tuyau d'évacuation d'air.

1. Poussez l'adaptateur de tuyau avec le tuyau d'évacuation sur le côté dans le raccord du tuyau d'air d'évacuation du climatiseur.

Évacuation de l'air de sortie

• L'air évacué de l'appareil contient la chaleur extraite de la pièce à refroidir. Pour cette raison, nous recommandons d'évacuer cet air vers l'extérieur.
• L'extrémité du tuyau d'évacuation peut être installée dans l'ouverture d'une fenêtre. Bloquez la fenêtre en position ouverte, si nécessaire avec des accessoires appropriés, de manière à ce que l'extrémité du tuyau d'évacuation ne puisse pas glisser.
• L'extrémité du tuyau d'évacuation peut être accrochée dans une fenêtre basculée.

Dans ce cas, l'utilisation d'un calfeutrage de fenêtre est recommandée. À cette fin, montez le raccord sur le tuyau d'évacuation d'air et reliez-le au calfeutrage.

• Le tuyau d'évacuation doit être installé en pente ascendante dans le sens de la circulation de l'air.
• Le tuyau raccordé ne doit pas contenir de source d'inflammation.

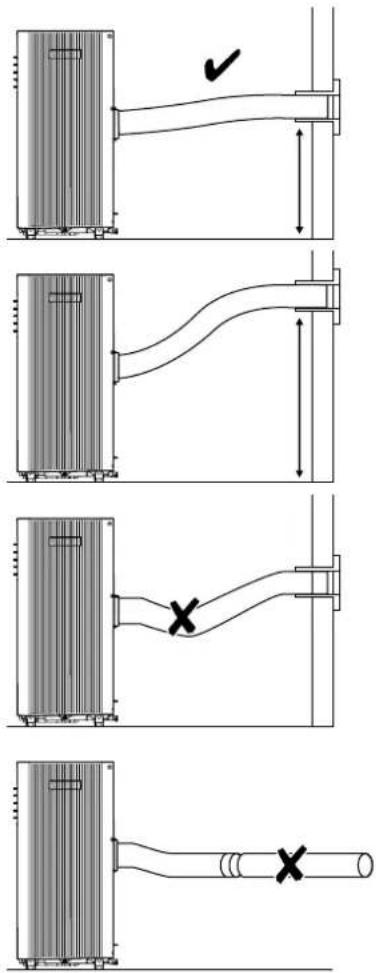

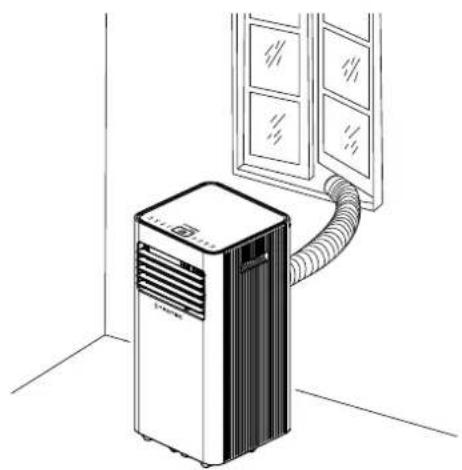

Exemple d'installation du tuyau d'évacuation :

Observez les indications suivantes pour la pose du tuyau d'évacuation :

• Évitez de plier le tuyau d'évacuation d'air. En cas de pliure, l'air humide expulsé s'accumule si bien que l'appareil surchauffe et s'arrête.
• Les dimensions du tuyau d'évacuation d'air sont spécialement adaptées à l'appareil. Ne le remplacez pas par un autre tuyau et n'utilisez pas de tuyau supplémentaire pour le rallonger. Cela pourrait provoquer un dysfonctionnement de l'appareil.

Ouverture des volets de ventilation

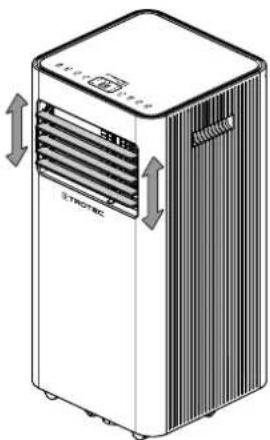

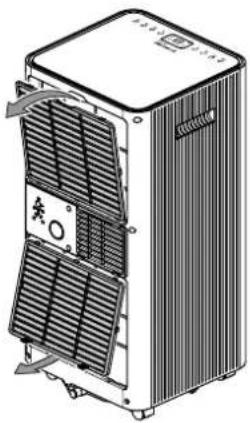

1. Avant de mettre l'appareil en marche, ouvrez les volets de ventilation de la sortie d'air.

Branchement du câble secteur

- Branchez la fiche secteur à une prise secteur conformément sécurisée.

Utilisation

- Évitez de laisser portes ou fenêtres ouvertes.

Éléments de commande

13 14 15 Locked Sleep Timer Up 16 17 TROTEC PAC 2020 E 88 Down Speed Mode On/Off

Écran

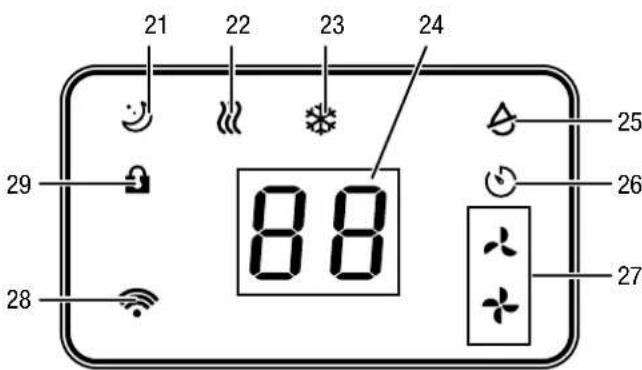

21 22 23 24 25 26 27 29 88 28

N° Désignation Signification
12 Touche Locked Activation/désactivation du verrouillage
13 Touche Sleep Activation ou désactivation du mode Nuit
14 Touche Timer Activation et désactivation de la fonction minuterie
15 Touche Up Augmentation de la température cible pour le refroidissement (de 16 °C à 32 °C) Augmentation du nombre d'heures de la fonction minuterie (de 1 h à 24 h)
16 Écran Affichage de différentes fonctions de l'appareil
17 Touche Down Diminution de la température cible pour le refroidissement (de 16 °C à 32 °C) Diminution du nombre d'heures de la fonction minuterie (de 1 h à 24 h)
18 Touche Speed Réglage du niveau de ventilation : Niveau 1 : ventilation faible Niveau 2 : ventilation forte
19 Touche Mode Sélection du mode de fonctionnement : Ventilation Déshumidification Refroidissement
20 Touche On/Off Pour mettre l'appareil en marche ou en mode Veille
21 LED Mode nuit S'allume lorsque le mode Nuit est activé
22 LED Ventilation S'allume lorsque le mode Ventilation est activé
23 LED Refroidissement S'allume lorsque le mode Refroidissement est activé
24 Affichage 7-segments Affichage de la température cible en mode de fonctionnement Refroidissement Affichage de la température ambiante actuelle Affichage du nombre d'heures pendant la programmation de la minuterie Affichage des codes défaut, voir le chapitre « Défauts et pannes » Affichage de la température ambiante en °C ou en °F
25 LED Déshumidification S'allume lorsque le mode Déshumidification est activé
26 LED Minuterie S'allume lorsque la minuterie est activée
27 Voyants LED Niveau de ventilation		✿ : ventilation faible✿ : ventilation forte
28 LED Wi-Fi S'allume		lorsque la WiFi est activée
29 LED Verrouillage des touches		S'allume lorsque les touches sont verrouillées

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie.

Mettez en place les piles adaptées dans la télécommande (voir chapitre annexe technique).

Info

La télécommande se met en mode veille après une période d'inactivité prolongée. Une pression sur la touche Power (20) de la télécommande permet de quitter le mode veille. L'appareil reprend automatiquement les réglages actuels de la télécommande.

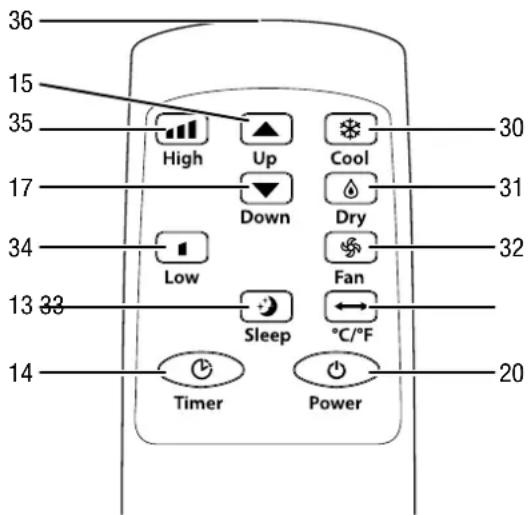

36 15 35 High Up Cool 30 17 Down Dry 31 34 Low Fan 32 13 33 Sleep °C/°F 14 Timer Power 20

N° Désignation Signification

13 Touche Sleep Activation ou désactivation du mode Nuit

14 Touche Timer Activation et désactivation de la fonction minuterie

15 Touche Up Augmentation de la température cible pour le refroidissement (de 16 °C à 32 °C) Augmentation du nombre d'heures de la fonction minuterie (de 1 h à 24 h)

17 Touche Down Diminution de la température cible pour le refroidissement (de 16 °C à 32 °C) Diminution du nombre d'heures de la fonction minuterie (de 1 h à 24 h)

N° Désignation Signification
20	Touche Power Pour m	mettre l’appareil en marche ou en mode veille
30	Touche Cool Activation	ou désactivation du mode Refroidissement
31	Touche Dry Activation	ou désactivation du mode Déshumidification
32	Touche Fan Activation	ou désactivation du mode Ventilation
33	Touche Unité de température	Affichage en °C ou en °F au choix
34	Touche Low Sélection	du niveau de ventilation faible
35	Touche High Sélection	du niveau de ventilation élevé
36	Émetteur / récepteur de la télécommande	Communication entre l’appareil et la télécommande

Mise en marche de l'appareil

1. Laissez l'appareil immobile pendant 24 heures s'il a été incliné à plus de 45° auparavant.
2. Après avoir installé l'appareil en suivant la description du chapitre « Mise en service », vous pouvez le mettre en marche.
3. Appuyez sur la touche On/Off (20).

⇒ L'appareil se met en marche automatiquement en mode Ventilation.

1. Sélectionnez le mode de fonctionnement désiré.

L'appareil s'éteint automatiquement lorsque le bac de récupération de l'eau de condensation est plein. La mention Ft apparaît dans l'affichage 7-segments (24).

Sélection des modes de fonctionnement

Refroidissement

En mode Refroidissement, la pièce est refroidie jusqu'à la température cible désirée.

1. Appuyez sur la touche Mode (19) jusqu'à ce que le voyant LED Refroidissement (23) s'allume.

→ Le mode Refroidissement est activé.

1. Sélectionnez la température-cible souhaitée au moyen des touches Up (15) et Down (17). La température peut être réglée entre 16 °C et 32 °C.

→ La température cible clignote sur l'affichage 7-segments (24).
⇒ Au bout de quelques instants, la température cible arrête de clignoter et est enregistrée.

1. Appuyez sur la touche Speed (18) pour régler le niveau de ventilation souhaité.

⇒ Le niveau de ventilation est affiché à l'écran (16).

1. Vous pouvez modifier à la main l'orientation des clapets de ventilation (4) de la sortie d'air afin de diriger le flux d'air.

Déshumidification

En mode Déshumidification, l'appareil réduit l'humidité relative de l'espace intérieur.

La température cible est préréglée à 22 °C et ne peut pas être modifiée. Le ventilateur tourne au régime le plus faible.

Info

Retirez le tuyau d'évacuation d'air pendant le mode Déshumidification, sinon la déshumidification est trop faible.

1. Appuyez sur la touche Mode (19) jusqu'à ce que le voyant LED Déshumidification (25) s'allume.

→ Le mode Déshumidification est activé.

Info

Si l'appareil est utilisé dans un environnement très humide, vous devez vider le condensat régulièrement (voir Vidange du condensat).

Raccordement du tuyau d'évacuation de l'eau de condensation

Il est possible de raccorder un tuyau d'évacuation de l'eau de condensation au raccord prévu si l'appareil est utilisé pendant une longue période ou si vous ne voulez pas vider régulièrement le bac de récupération.

√ L'appareil est arrêté.

1. Vérifiez la présence d'une évacuation d'eau à l'emplacement d'installation ou mettez en place un récipient adapté sous l'écoulement de l'eau de condensation.

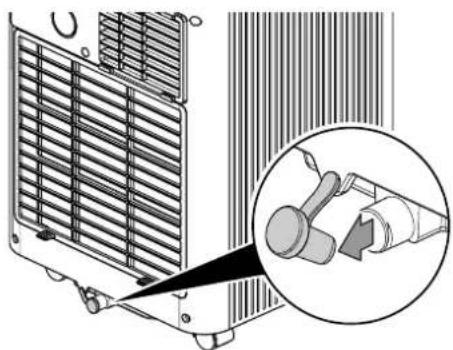

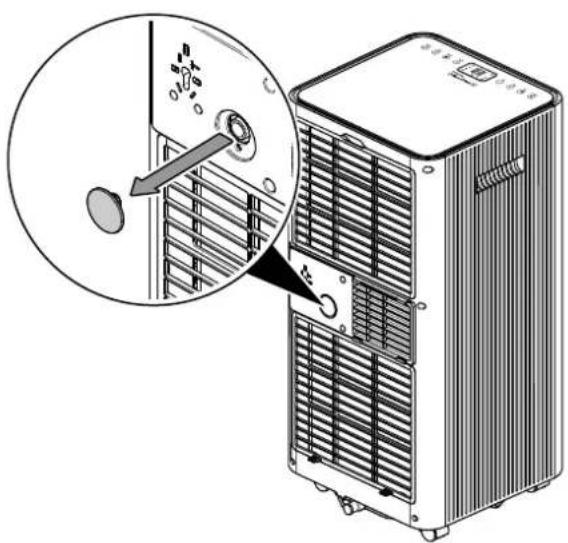

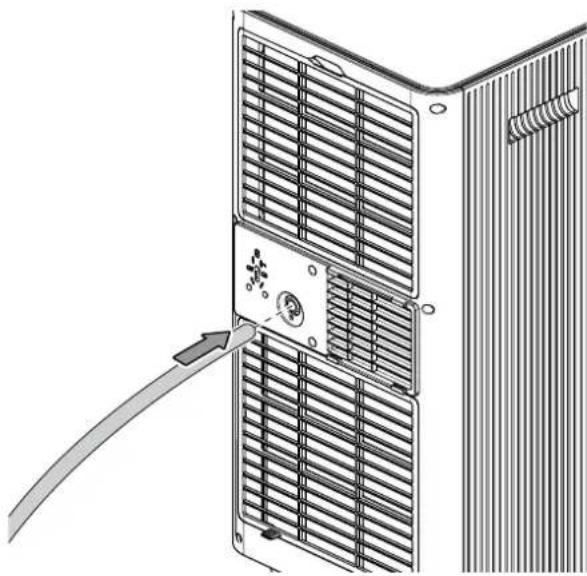

2. Retirez le bouchon en caoutchouc du raccord de tuyau.

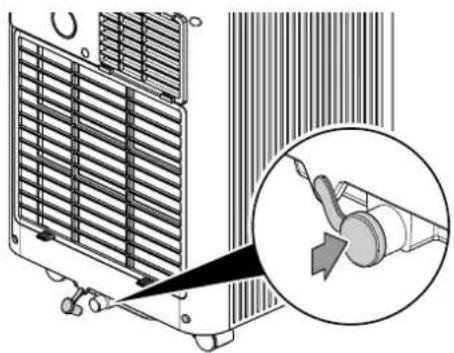

1. Conservez le bouchon de caoutchouc pour une utilisation ultérieure.

2. Raccordez un tuyau approprié ( = 16 mm) au raccord de tuyau.

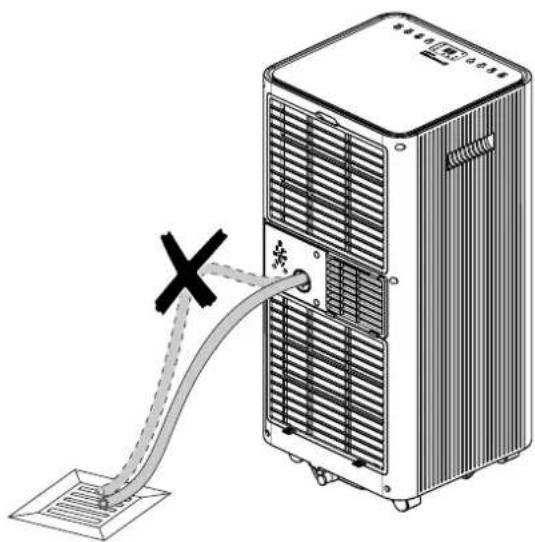

1. Posez l'autre extrémité du tuyau dans une évacuation adéquate (par ex. une canalisation ou un bac collecteur suffisamment grand). Le tuyau d'évacuation de l'eau de condensation ne doit être ni plié ni installé en pente ascendante car, dans ce cas, l'eau ne pourrait pas s'écouler.

En mode Ventilation, l'air ambiant circule et aucun refroidissement ni aucune déshumidification n'a lieu.

La température cible est préréglée à 22 °C et ne peut pas être modifiée.

Info

Retirez le tuyau d'évacuation d'air pendant le mode Ventilation.

1. Appuyez sur la touche Mode (19) jusqu'à ce que la LED Ventilation (22) s'allume.

→ Le mode Ventilation est activé.

1. Appuyez sur la touche Speed (18) pour régler le niveau de ventilation souhaité.

→ Le mode sélectionné et le niveau de ventilation s'affichent à l'écran (16).

Mode nuit

Le mode nuit peut être activé en mode Refroidissement.

En mode nuit, les réglages suivants sont définis :

• Au bout de 1 heure, la température pré-réglée augmente de 1 °C. Après 1 heure supplémentaire, la température préréglée augmente à nouveau de 1 °C.
• Le régime de ventilation se règle automatiquement au niveau la plus bas et ne peut pas être modifié manuellement.

Procédez de la façon suivante pour activer le mode nuit :

1. Sélectionnez le mode Refroidissement.
2. Appuyez sur la touche Sleep (13).

⇒ Les LEDs Refroidissement (23), Niveau de ventilation (27) et Mode nuit (21) s'allument.

→ La luminosité de l'écran diminue.

1. Pour désactiver le mode nuit, appuyez de nouveau sur la touche Sleep (13).

→ La LED mode nuit (21) s'éteint.
→ La luminosité de l'écran augmente.
→ Le mode refroidissement reste sélectionné.
→ Le cas échéant, le régime de ventilation repasse au niveau sélectionné précédemment.

Activation/désactivation du verrouillage

La fonction verrouillage vous permet d'empêcher toute utilisation indue du panneau de commande.

Pour verrouiller le panneau de commande, procédez de la manière suivante :

√ L'appareil est en marche.

1. Appuyez sur la touche Locked (12) pendant 5 secondes environ.

→ La LED Verrouillage (29) s'allume.
→ Le verrouillage est activé.
⇒ Aucune touche du panneau de commande ne peut plus être actionnée.

1. Appuyez de nouveau sur la touche Locked (12) pendant 5 secondes afin de désactiver la fonction.

→ La LED Verrouillage (29) s'éteint.
⇒ Les touches du panneau de commande peuvent de nouveau être utilisées.

Fonction minuterie

La minuterie met l'appareil en marche ou l'arrête après écoulement d'une durée définie.

Le nombre d'heures de la minuterie peut être compris entre 1 et 24 heures. Le réglage de la minuterie s'effectue par pas de 1 heure.

La fonction peut être activée dans chacun des modes de fonctionnement.

√ Mise en marche automatique : L'appareil se trouve en mode veille.
√ Arrêt automatique : L'appareil est en marche.

1. Appuyez sur la touche Timer (14) pour activer la minuterie.

→ Le nombre 00 clignote sur l'affichage 7-segments (24).

1. Appuyez plusieurs fois sur la touche Up (15) ou Down (17) pour définir le nombre d'heures souhaité jusqu'à la mise en marche / l'arrêt automatique.
2. Attendez quelques instants pour que le nombre d'heure défini s'enregistre.

→ La LED Timer (26) s'allume.
⇒ L'appareil se met en marche ou s'arrête au bout de la période définie.
→ La mise en marche / l'arrêt manuel de l'appareil désactive la mise en marche / l'arrêt automatique.

1. Pour supprimer le réglage, appuyez sur la touche Timer (14) et sélectionnez le nombre d'heures « 00 ».

→ Le voyant LED Timer (26) s'éteint.

Changement d'unité °C/°F

La température peut s'afficher en °C ou en °F sur l'affichage 7-segments (24).

Pour changer l'unité de température, procédez de la manière suivante :

1. Appuyez sur la touche °C/°F (33).

→ La température est alors indiquée dans l'autre unité.

Info

Vous pouvez également modifier l'unité de température en mode veille. Pour cela, appuyez sur la touche Mode (19) en mode veille.

Fonction mémoire

Après une coupure d'électricité en cours de fonctionnement, l'appareil se remet en marche de lui-même. Les réglages sélectionnés pour le mode de fonctionnement sont mémorisés. Par contre, une éventuelle programmation de la minuterie n'est pas mémorisée dans l'appareil.

Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.

Dégivrage automatique

À une température ambiante basse, l'évaporateur peut geler. L'appareil effectue alors un dégivrage automatique.

Le compresseur s'éteint et le ventilateur continue de fonctionner jusqu'à ce que le dégivrage soit fini. La durée du dégivrage peut varier.

N'éteignez pas l'appareil durant le processus de dégivrage automatique. Ne retirez pas la fiche d'alimentation de la prise secteur.

Fonctionnement par Wi-Fi

L'application Trotec Assistent

Tous les réglages peuvent être également effectués à travers l'application Trotec Assistent. Les réglages de la fonction Minuterie effectués par l'intermédiaire de l'application ne sont pas affichés en plus sur le panneau de commande.

Installez l'application Trotec Assistent sur le terminal que vous voulez utiliser en combinaison avec l'appareil.

Info

Certaines fonctions de l'application ont besoin d'accéder à votre position géographique et nécessitent une connexion Internet active.

L'application est disponible chez Google Play et dans l'App-Store Apple ainsi que par l'intermédiaire du lien suivant :

Pour établir une connexion Wi-Fi, procédez de la manière suivante :

√ L'appareil se trouve en mode veille.
1. Téléchargez l'application Trotec Assistent et lancez-la sur votre smartphone.
2. Sélectionnez Nouvel appareil en cliquant sur le signe « + » en haut à droite.
3. Sélectionnez Gros appareils ménagers et, en-dessous, Climatiseur (Wi-Fi).
4. Maintenez pressée pendant environ 5 secondes la touche Timer (14) sur le panneau de commande de l'appareil.

→ La LED Wi-Fi (28) clignote.
L'appareil se trouve en mode Quick-Connect.

1. Suivez les instructions de l'application sur votre smartphone.

⇒ Dès que la LED Wi-Fi (28) est allumée en permanence, la connexion est établie.

Info

En cas de coupure de la liaison Wi-Fi, il peut arriver que l'appareil ne se re-connecte pas automatiquement au réseau. Dans ce cas, établissez de nouveau la connexion au moyen de la touche Wi-Fi (18).

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Mettez l'appareil en mode Veille appuyant sur la touche On/Off (20).
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.
• Si nécessaire, videz le bac de récupération des condensats.
• Le cas échéant, retirez le flexible de vidange des condensats, ainsi que le liquide résiduel qui s'y trouve.
• Au besoin, nettoyez l'appareil conformément au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante :

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon secteur et de la fiche secteur. Si vous constatez un dommage, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
- Observez la température de fonctionnement admissible indiquée dans le chapitre « Annexe technique ».
- Le cas échéant, le réservoir de récupération des condensats est plein. Si nécessaire, videz le réservoir de récupération des condensats. L'affichage 7-segments ne doit pas afficher le code défaut Ft.
- Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par le fabricant.

L'appareil fonctionne sans refroidir ou les performances de refroidissement sont réduites :

• Vérifiez que le mode Refroidissement est activé.
• Vérifiez la position du tuyau d'évacuation. Si le tuyau d'évacuation est plié ou bouché, l'air ne peut pas être évacué. Assurez-vous que le chemin d'évacuation de l'air soit libre.
• Vérifiez la position des volets de ventilation. Les volets de ventilation doivent être ouverts autant que possible.
• Vérifiez la propreté du ou des filtre(s) à air. Si nécessaire, nettoyez ou remplacez le(s) filtre(s) à air.
• Vérifiez les distances minimum par rapport aux murs et aux autres objets. Le cas échéant, placez l'appareil plus loin dans la pièce.
• Vérifiez la fermeture de la fenêtre et/ou de la porte de la pièce. Le cas échéant, fermez-la. Toutefois, veuillez noter qu'une fenêtre doit rester ouverte pour le tuyau d'évacuation.
• Vérifiez le réglage de température de l'appareil. Diminuez la température définie au cas où elle est supérieure à la température de la pièce.

L'appareil est bruyant ou il vibre :

- Vérifiez si l'appareil est stable et bien installé en position verticale.

Le condensat fuit :

• Vérifiez si l'appareil présente des fuites.

Le compresseur ne se met pas en marche :

• Vérifiez si la protection anti-surchauffe du compresseur s'est déclenchée. Débranchez l'appareil et laissez-le refroidir pendant 10 minutes environ avant de le rebrancher sur le secteur.
• Vérifiez si la température ambiante correspond à la température cible (en mode Refroidissement). Le compresseur ne se met en marche que lorsque la température ambiante est supérieure à la température cible.
• Le compresseur peut éventuellement démarrer avec un retard de 3 minutes, car il est équipé d'une protection interne contre la remise en marche immédiate.

L'appareil devient très chaud, il est bruyant ou il perd de la puissance :

• Contrôlez l'encrassement éventuel des entrées d'air et du filtre à air. Nettoyez la saleté extérieure.
• Contrôlez l'extérieur de l'appareil pour détecter d'éventuels encrassements (voir chapitre « Maintenance »). Faites nettoyer l'intérieur de l'appareil encrassé par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

L'appareil ne réagit pas à la télécommande infrarouge :

• Vérifiez que la distance entre la télécommande et l'appareil n'est pas trop élevée et réduisez-la si nécessaire.
• Assurez-vous qu'aucun d'obstacle ne se trouve entre l'appareil et la télécommande, comme des meubles ou un mur. Veillez à ce qu'il existe un « contact visuel » entre l'appareil et la télécommande.
• Vérifiez l'état de charge des piles et remplacez-les si nécessaire.
• Si les piles viennent d'être remplacées, vérifiez que leur polarité soit correcte.
• Vérifiez si la télécommande se trouve encore en mode veille. Une pression sur la touche Power (20) de la télécommande permet de quitter le mode veille.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Faites réparer l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

Codes d'erreur

Les messages de défaut suivants peuvent apparaître sur l'affichage 7-segments (24) :

Code défaut	Cause Remède
E0 Défaut	communication circuit imprimé	Débranchez brièvement l'appareil.Si le défaut est encore présent après la remise en marche, contactez le service après-vente.
E1 Défaut du	capteur de température
E2 Défaut du	capteur de température bobine
Ft Bac de récupération de l'eau de condensation plein		Videz le bac de récupération de l'eau de condensation. Si la panne est encore présente, contactez le service après-vente.

Maintenance
Intervalles de maintenance

Intervalles de maintenance et d'entretien avant chaque mise en service	au besoin au moins toutes les 2 semaines	au moins toutes les 4 semaines	au moins tous les 6 mois	au moins une fois par an
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements et les corps étrangers, nettoyage le cas échéant	X		X
Nettoyage extérieur		X
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements		X
Contrôle du filtre à air pour détecter d'éventuels encrassements ou corps étrangers, nettoyage ou remplacement le cas échéant	X		X
Remplacement du filtre à air				X
Recherche de détériorations éventuelles	X
Contrôle des vis de fixation		X
Test fonctionnel
Vidange du bac de récupération de l'eau de condensation et du tuyau d'évacuation		X

Protocole de maintenance et d'entretien

Type d'appareil : ....

Numéro de série : ......

Intervalles de maintenance et d'entretien	1 2	3 4 5	6 7 8 9	10 11	12 13	14 15	16
Contrôle des bouches d'aspiration et de sortie pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant
Contrôle des bouches d'aspiration et de sortie d'air pour détecter les encrassements ou les corps étrangers, nettoyage le cas échéant
Nettoyage extérieur
Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements
Remplacement du filtre à air
Contrôle des vis de fixation
Test fonctionnel
Vidange du bac de récupération des condensats et du tuyau d'évacuation
Remarques

1. Date : ......Signature : ......	2. Date : ......Signature : ......	3. Date : ......Signature : ......	4. Date : ......Signature : ......
5. Date : ......Signature : ......	6. Date : ......Signature : ......	7. Date : ......Signature : ......	8. Date : ......Signature : ......
9. Date : ......Signature : ......	10. Date : ......Signature : ......	11. Date : ......Signature : ......	12. Date : ......Signature : ......
13. Date : ......Signature : ......	14. Date : ......Signature : ......	15. Date : ......Signature : ......	16. Date : ......Signature : ......

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez l'appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon.

Avertissement relatif à la tension électrique

Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant.

Circuit de réfrigérant

Danger

Réfrigérant naturel propane (R290) !

H220 : gaz extrêmement inflammable.

H280 : contient du gaz sous pression ; peut exploser sous l'effet de la chaleur.

P210 : tenir éloigné de toute source de chaleur, des surfaces chaudes, des étincelles, des flammes ainsi que de toute autre source d'inflammation. Ne pas fumer.

P377 : gaz effluent en feu : ne pas éteindre tant que la fuite ne peut pas être colmatée sans danger.

P410+P403 : conserver à l'abri du soleil dans un endroit bien aéré.

- Tout le circuit réfrigérant est un système hermétiquement clos qui ne nécessite pas d'entretien ; seules une entreprise spécialisée dans le génie frigorifique et climatique ou le fabricant sont autorisées à en effectuer la maintenance et la réparation.

Signaux de sécurité et étiquettes sur l'appareil

Contrôlez régulièrement les signaux de sécurité et les étiquettes se trouvant sur l'appareil. Renouvez les signaux de sécurité en cas d'illisibilité.

Nettoyage du boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez le filtre à air.
2. Éclairez l'intérieur de l'appareil à travers les ouvertures au moyen d'une lampe de poche.
3. Examinez l'intérieur de l'appareil pour détecter d'éventuels encrassements.

4. Si vous détectez une épaisse couche de poussière, faites nettoyer l'intérieur de l'appareil par une entreprise spécialisée dans le génie frigorifique et climatique ou par le fabricant.

5. Remettez le filtre à air en place.

Nettoyage du filtre à air

Il est nécessaire de nettoyer le filtre à air dès qu'il est sale. Cela se traduit, par exemple, par une capacité réduite (voir chapitre Défauts et pannes).

Avertissement

Veuillez vous assurer que le filtre à air ne soit ni usé ni endommagé. Les coins et les arêtes du filtre à air ne doivent être ni déformés ni arrondis. Avant de remettre le filtre à air en place, veuillez vous assurer que celui-ci est intact et sec !

1. Retirez le filtre à air de l'appareil.

1. Nettoyez le filtre avec un chiffon doux légèrement humide non pelucheux. Si le filtre à air est très encrassé, nettoyez-le avec de l'eau chaude mélangée à un produit de nettoyage neutre.
2. Laissez le filtre sécher complètement. N'insérez pas de filtre mouillé dans l'appareil !
3. Insérez à nouveau le filtre à air dans l'appareil.

Les modes Refroidissement et Déshumidification produisent de l'eau de condensation dont la plus grande partie est éliminée avec l'air évacué.

Le reste de l'eau de condensation est collecté dans le bac situé à l'intérieur de l'appareil. Vous devez vider régulièrement ce bac.

Lorsqu'une trop grande quantité d'eau de condensation s'est accumulée, l'appareil passe en mode veille et indique le code défaut Ft sur l'affichage 7-segments (24).

1. Vérifiez la présence d'une évacuation d'eau à l'emplacement d'installation ou mettez en place un récipient adapté sous l'écoulement de l'eau de condensation.

1. Retirez le bouchon en caoutchouc de l'évacuation des condensats.

1. Laissez le condensat s'écouler.

2. Replacez le bouchon en caoutchouc sur l'évacuation des condensats. Assurez-vous que le bouchon en caoutchouc soit maintenu fermement, sinon cela pourrait entraîner une fuite d'eau non contrôlée.

⇒ L'indication Ft disparaît de l'affichage 7-segments (24) dès que l'eau de condensation a été vidée.

Activités après la maintenance

Si vous souhaitez continuer à utiliser l'appareil :

- Laissez l'appareil immobile pendant au moins 24 heures s'il a été incliné à plus de 45° pendant la maintenance. C'est le temps nécessaire à l'huile de lubrification pour retourner dans le compresseur. Ne remettez pas l'appareil en marche avant 24 heures. Sinon, le compresseur risque d'être endommagé et l'appareil pourrait ne plus fonctionner.

Si vous n'utilisez pas l'appareil pendant une longue durée :

- Stockez l'appareil conformément aux indications figurant au chapitre « Transport et stockage ».

Annexe technique
Données techniques

Modèle PAC 2020 E PAC 2620 E
Puissance de refroidissement 2,0 kW 2,6 kW
Capacité de déshumidification 1,5 l/h 1,75 l/h
Température de fonctionnement 5 °C à 35 °C	35 °C à 35 °C
Plage de réglage de la température 16 °C à	32 °C 16 °C à 32 °C
Débit volumique max. 300 m	^3/h 330 m	^3/h
Fusible
Indice de protection IPX1 IPX1	10 A 10 A
Raccordement secteur	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz
Courant nominal	3,5 A	4,5 A
Puissance absorbée(mode Refroidissement)	780 W 1 003 W
Niveau sonore à 1 m de distance (niveau 1)	55 dB(A)	55 dB(A)
Réfrigérant	R290	R290
Quantité de réfrigérant	0,14 kg	0,18 kg
Facteur PRP 3	3
Équivalent CO2	0,00042 t	0,00054 t
Pression côté aspiration	0,7 MPa	0,7 MPa
Pression côté sortie	3,2 MPa	3,2 MPa
Pression max. admissible	3,2 MPa	3,2 MPa
Longueur de cordon	1,8 m	1,8 m
Dimensions (longueur x largeur x hauteur)	348 x 350 x 701 mm	348 x 350 x 701 mm
Distance minimum par rapport aux murs etaux objets :vers le haut (A) :vers l’arrière (B) :vers les côtés (C) :vers l’avant (D) :	30 cm30 cm30 cm30 cm	30 cm30 cm30 cm30 cm
Poids	21 kg	24 kg
Piles pour la télécommande	Type LR03 / AAA – 1,5 V (2 pièces)	Type LR03 / AAA – 1,5 V (2 pièces)

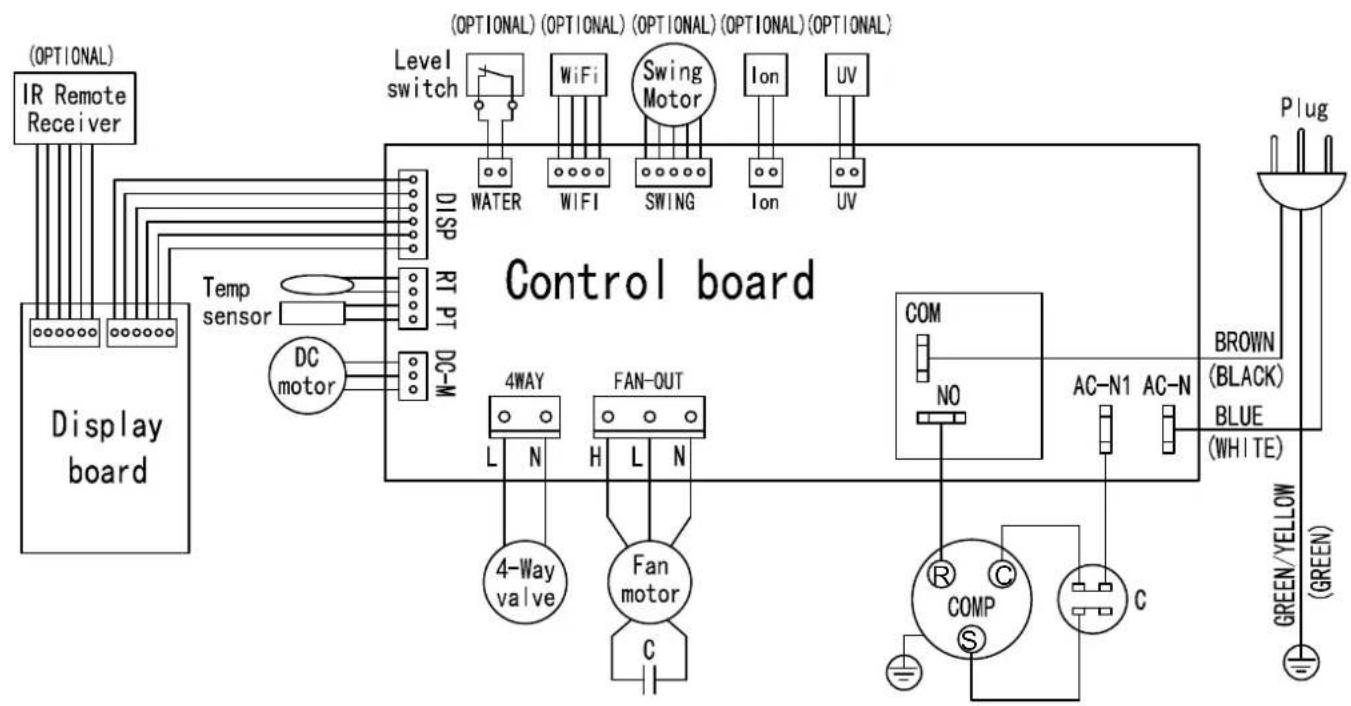

Schéma électrique


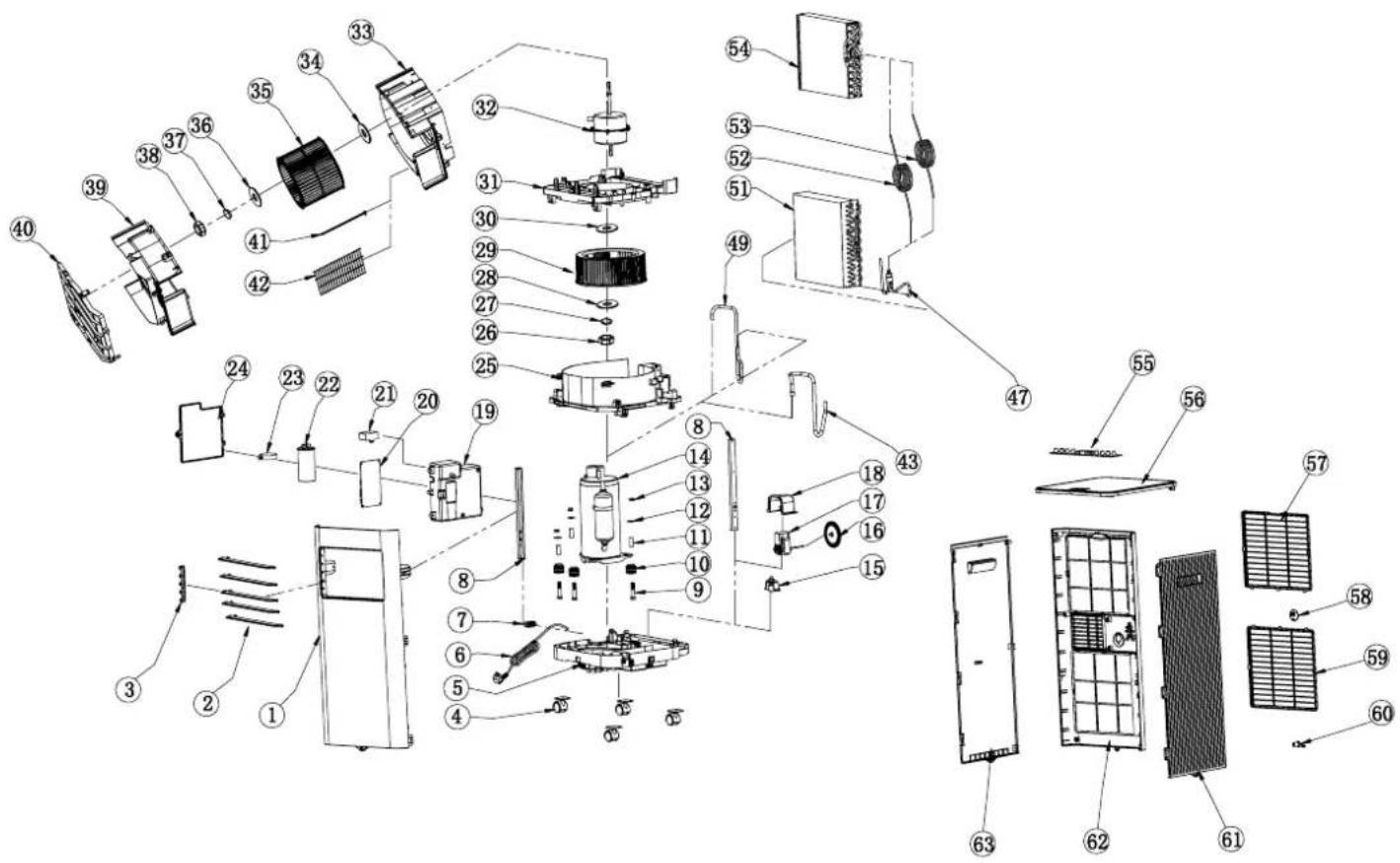

Nomenclature et liste des pièces de rechange

Remarque : Les numéros de repérage des pièces de rechange sont différents des numéros de repérage des composants utilisés dans le manuel d'utilisation.

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée signifie que cet appareil, conformément à la directive sur les appareils électriques ou électroniques usagés (2012/19/UE), ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants associés éventuels, les télécommandes par exemple.

Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Le pictogramme représentant une poubelle barrée signifie que les piles ou les batteries ne doivent pas être éliminées en fin de vie avec les ordures ménagères. Si l'appareil inclut des piles ou des batteries contenant du mercure, du cadmium ou du plomb, le symbole chimique correspondant (Hg, Cd ou Pb) est aposé en-dessous du pictogramme représentant une poubelle barrée. N'abandonnez pas, sur la voie publique, des piles ou des appareils électriques ou électroniques contenant des piles, afin d'éviter une pollution de l'environnement. Au sein de l'Union Européenne, les piles usagées et les batteries doivent être déposées à un point de collecte prévu à cet effet, conformément au RÈGLEMENT (UE) 2023/1542 DU PARLEMENT EUROPÉEN ET DU CONSEIL du 12 juillet 2023 relatif aux batteries et aux déchets de batteries. Sortez les piles / les batteries des appareils et éliminez-les séparément, conformément aux dispositions légales en vigueur.

Faites éliminer le réfrigérant propane contenu dans l'appareil de façon appropriée et conforme à la législation en vigueur par une entreprise homologuée en conséquence (N° 160504 du catalogue européen des déchets).

Valable uniquement en France

NOTICE À DÉPOSER DANS LE BAC DE TRI

Déclaration UE de conformité simplifiée

Trotec GmbH déclare par la présente que le type de système radio (PAC 2020 E – module Wifi / PAC 2620 E – module Wifi) conforme à la directive 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

PAC 2020 E : https://hub.trotec.com/?id=47565

PAC 2620 E : https://hub.trotec.com/?id=47566

Trotec GmbH

Grebener Str. 7

52525 Heinsberg

Germany

][phone]

[phone]

[e-mail]

www.trotec.com
