Merk	Trotec
Model	PAC 2600 S
Producttype	Mobiele monoblock airconditioning
Afmetingen (H x B x D)	70 x 45 x 40 cm
Gewicht	27 kg
Voeding	230 V ~ 50 Hz
Koelvermogen	2 600 W (9 000 BTU/h)
Stroomverbruik	900 W
Koelmiddel	R290 (0,18 kg)
Hoofdfuncties	Koeling, ontvochtiging, ventilatie, 24-uurs timer
Onderhoud en reiniging	Luchtfilter om de 2 weken reinigen; verwijderbaar waterreservoir
Veiligheid	Vorstbeveiliging, automatische uitschakeling bij vol reservoir, kinderveiligheid
Reserveonderdelen en repareerbaarheid	Luchtfilter, afstandsbediening, afvoerslang beschikbaar
Algemene informatie	Geluidsniveau: 62 dB(A); luchtdebiet: 300 m³/h; energieklasse A

Veelgestelde vragen - PAC 2600 S TROTEC

Hoe installeer ik de airconditioner PAC 2600 S?

Plaats het apparaat bij een raam of deur om de warme lucht via de meegeleverde slang af te voeren. Zorg ervoor dat de afvoerslang niet geknikt is en dat de uitlaat vrij is. Sluit het apparaat aan op een 230 V-stopcontact.

Hoe voer ik condenswater af?

De PAC 2600 S heeft een ingebouwd waterreservoir. Wanneer het vol is, gaat er een indicatielampje branden en stopt het apparaat. U kunt het reservoir handmatig legen of de optionele continu afvoerslang gebruiken.

Hoe vaak moet ik het luchtfilter reinigen?

Het wordt aanbevolen om het luchtfilter elke twee weken te reinigen tijdens gebruik. Verwijder het filter, was het met lauw zeepwater, droog het volledig voordat u het terugplaatst.

Is de airconditioner lawaaiig?

Het geluidsniveau is ongeveer 62 dB(A), wat overeenkomt met het geluid van een normaal gesprek. Om 's nachts het geluid te verminderen, gebruikt u de stille modus indien beschikbaar.

De afstandsbediening werkt niet, wat moet ik doen?

Controleer de batterijen van de afstandsbediening (vervang ze indien nodig) en zorg ervoor dat er geen obstakels het signaal tussen de afstandsbediening en de ontvanger op het apparaat blokkeren.

Hoe gebruik ik de ontvochtigingsmodus?

Druk op de knop Modus totdat het symbool van een waterdruppel is geselecteerd. Het apparaat werkt dan op een lagere snelheid om vocht te onttrekken. Maak het reservoir regelmatig leeg.

Hoe programmeer ik de timer?

Druk op de toets Timer om de uitgestelde uitschakeling in te stellen (1 tot 24 uur). U kunt ook een uitgestelde inschakeling instellen als het apparaat is uitgeschakeld.

Het apparaat stopt vanzelf, is dat normaal?

Ja, de PAC 2600 S heeft een automatische uitschakeling wanneer het waterreservoir vol is of wanneer de omgevingstemperatuur de ingestelde waarde bereikt. Controleer ook of de afvoerslang niet verstopt is.

Kan ik de airconditioner zonder afvoerslang gebruiken?

Nee, de afvoerslang is essentieel om de warme lucht naar buiten af te voeren. Zonder de slang zal het apparaat niet effectief koelen en kan het oververhit raken.

Waar vind ik reserveonderdelen voor de PAC 2600 S?

Reserveonderdelen (luchtfilter, afstandsbediening, afvoerslang) zijn verkrijgbaar bij de klantenservice van Trotec of bij erkende dealers. Raadpleeg de handleiding voor de referenties.

GEBRUIKSAANWIJZING PAC 2600 S TROTEC

1. Veiligheidsaanwijzingen. . . . . . . . . . . . . . . . D - 1
2. Vervoer en verpakking ..... D - 2
3. Productbeschrijving ..... D - 2
4. Beschrijving van de onderdelen ..... D - 3

Bediening.....D - 3

Afstandsbediening D - 4

Bescherming tegen overbelasting. . . . . . . D - 5

Onderhoud en onderhoudstips ..... D - 6

Storingen en diagnose ..... D - 7

1. Installatie D - 8

Installatietoebehoor ..... D - 8

Het apparaat opstellen ..... D - 9

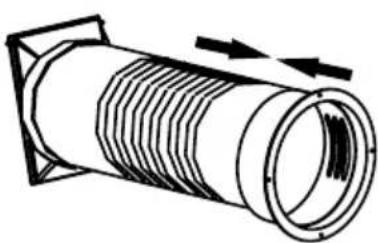

Afvoerslang en adapter monteren. . . . . . . D - 9

1. Technische specificaties ..... D - 9

Deze publicatie vervangt alle voorafgaande. Niets van deze publicatie mag op een of andere manier zonder onze schriftelijk toestemming gekopieerd of door gebruik van elektronische systemen verwerkt, verveelvoudigd of verspreid worden. Technische wijzigingen zijn voorbehouden. Alle rechten zijn voorbehouden. De productnamen en wijze van notatie mogen zonder de toestemming van de producent niet worden gebruikt. De gebruikte productnamen zijn gedeponeerd en moeten als zodanig beschouwd worden. Veranderingen van de constructie in het belang van voortschrijdende productverbetering, evenals vorm- en kleurveranderingen blijven voorbehouden. Leverantie kan van de afbeelding van het product afwijken. Het volgende document werd met de grootste zorgvuldigheid gemaakt. Wij aanvaarden geen verantwoordelijkheid voor fouten en uitlatingen. © TROTEC®

01. Veiligheidsaanwijzingen

Dit apparaat werd voor aflevering uitvoerig getest op materiaal, functionering en kwaliteit. Ondanks dat kunnen er gevaren ontstaan door het apparaat wanneer het niet door aangewezen personen ondeskundig of niet overeenkomstig toepasbaarheid wordt gebruikt.

Let u op de volgende aanwijzingen:

• Het apparaat is niet geschikt voor gebruik in de buitenlucht.
• Let er op, dat het apparaat niet in mogelijk explosief riskante ruimten wordt opgesteld en gebruikt.
• Let op een voldoende, veilige afstand t.o.v. ontvlambare voorwerpen.
• Houdt een minimale afstand van 1 m tot TV's en radio's, om elektromagnetische storingen te vermijden.
• Houdt er rekening mee, dat het apparaat niet in een atmosfeer van olie, zwavel en zout opgesteld en gebruikt mag worden.
• Stel het apparaat niet in de onmiddellijke omgeving op van jaloezieën, gordijnen enz. op. Minimale afstand 50 cm.
• Plaats het apparaat niet direct in het zonlicht, om verkleuringen van de behuizing te vermijden.
• Let er op, dat de aanzuig- en afvoeropeningen vrij van vreemde voorwerpen zijn.
• Plaats het apparaat uitsluitend op een vlakke ondergrond en waterpas.
• Gebruik het apparaat slechts verticaal staand.
• Steek geen voorwerpen in de aanzuig- en afvoeropeningen.
• Plaats geen zware of warme voorwerpen op het apparaat.
• Richt geen waterstraal op het apparaat.
• Gebruik het apparaat alleen binnen toegelaten grenzen. Houd de omgevingstemperaturen in de gaten.
• Het apparaat werkt efficiënter in bepaalde ruimten en op bepaalde plaatsen (zie technische gegevens).
• Sluit het apparaat alleen aan op een volgens de regels geïnstalleerde, van een zekering voorziene en geaarde contactdoos aan. 230V/50Hz, zekering 10A.
• Trek niet aan de netleiding en knik deze niet te veel. Beschadigingen aan de leiding zijn anders niet uit te sluiten.
• Pas een wachttijd van 5 minuten toe na elk apparaatransport alvorens het in gebruik te nemen. U voorkomt hiermee mogelijke schade.
• Schakel het apparaat uit met de aan/uit-schakelaar en niet door de stekker eruit te trekken.
• Vervoer het apparaat niet als het in bedrijf is.
• Leg het apparaat niet op zijn kant.
• Bescherm alle elektrische bedrading van het apparaat tegen beschadigingen, ook door dieren.
• Maak de opvangschotel voor condenswater leeg als u van plan bent het apparaat langere tijd niet te gebruiken. Dit zorgt voor een langere levensduur van het product.
• Trek de netstekker eruit voordat u schoonmaakwerk of toegestane onderhoudswerkzaamheden aan het apparaat gaat doen, respectievelijk het vullen met water.
• Gebruik geen chemisch oplossingsmiddel (bv. benzol of alcoholhoudende reiniger), omdat deze de behuizing aantasten en kunnen beschadigen.
• Wees er zeker van, dat de stroom is uitgeschakeld en het apparaat gescheiden is van het elektriciteitsnet voordat het raster van de luchtinlaat verwijderd is.
• Kies eventuele verlengingen van de netleidingen, afhankelijk van de aansluiting op het apparaat, lengte van de leiding en het toepassingsdoel.
• Leg geen leidingen onder vloerkleden.
• Gebruik het apparaat niet zonder luchtfilter.
• Open nooit de behuizing van het apparaat. Er bestaat gevaar van een elektrische schok.
• Werk aan de koeling en aan de elektrische uitrusting mag alleen door een hiervoor gekwalificeerd vakbedrijf verricht worden.
• Verwijder s.v.p. de batterij uit de houder, voordat het apparaat aan het einde van zijn levensduur is.
• Batterijen inleveren bij bestaande depots.
• Voer de batterijen veilig en milieuvriendelijk af.

⚠ Een andere bewerking dan in deze instructie genoemd, is ontoelbaar. Voor schade die voortkomt uit het veronachtzamen, aanvaarden wij geen enkele aansprakelijkheid en het recht van de garantie ontvalt.

02. Transport en Verpakking

Alle apparaten worden voortdurend op kwaliteit gecontroleerd en worden voor verzending zorgvuldig verpakt. Het apparaat wordt in een stabiele transportverpakking geleverd. Controleer bij aflevering. Bemerkt u eventuele schade of ontbrekende delen op de vrachtbrief, informeer dan de expediteur en opdrachtgever. Voor latere reclamering kan geen garantie worden gegeven.

Houd rekening bij een transport met de volgende aanbevelingen:

• Schakel voor het vervoer het apparaat via het bedieningspaneel uit en trek de netstekker eruit.
• Transporteer het apparaat verticaal.
• Voor eenvoudig en licht transport is het apparaat voorzien van transportrollen en twee handgrepen.
• In het interne reservoir van het apparaat wordt overtollig condenswater verzameld. Het is aan te bevelen dit water voor het transport via de afvoer aan de achterkant te verwijderen.

03. Beschrijving van het apparaat

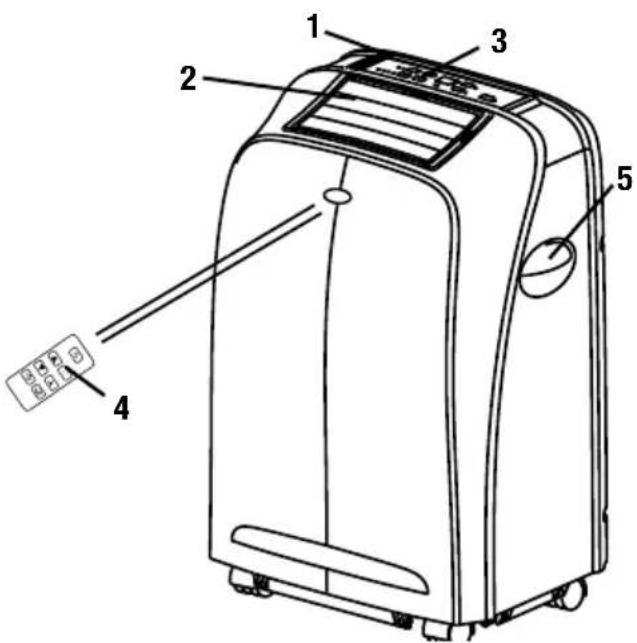

Beschrijving van de onderdelen

De voorzijde

1. Bedieningspaneel
2. Luchtuitlaat, koude lucht
3. Signaalontvanger
4. Afstandsbediening
5. Transporthandgreep achterkant

1. Afvoerslang, lucht
2. Inlaat lucht, verdamper
3. Secundaire drainage afvoer
4. Netaansluiting
5. Primaire drainage afvoer

Alle grafieken van deze gebruikershandleiding tonen het buitenaanzicht van een standaardmodel. Het is mogelijk dat het model van uw keuze zich wat de vorm betreft van het getoonde model onderscheidt.

04. Beschrijving van de onderdelen

Bedieningspaneel

Het volgende hoofdstuk gaat over hoe u het airco/ventilatie apparaat veilig in bedrijf kunt nemen.

2: Ventilatorsnelheid Modus knop 😊 : Lage ventilatorsnelheid * : Hoge ventilatorsnelheid + : Timer/Temperatuur verhogen — : Timer/Temperatuur verlagen ▲: Automaat : Koelen : Ontvochtigen 2: Ventilatormodus

Bediening van het bedieningspaneel

Automaat, Koelen, Ontvochtigen, Ventilatorsnelheid, Verwarming

1. Het apparaat inschakelen

a) Sluit het apparaat aan op een stroombron. U hoort een korte pieptoon. b) Druk op de ☐ knop. Het apparaat is ingeschakeld. Het LED-lampje toont de ruimtetemperatuur. Het apparaat draait op Automaat-Modus

1. Bedrijfsmodus kiezen

Druk op de ○ knop om een van de hieronder staande Modi te kiezen.

1. Temperatuur instellen

De temperatuur kan van 15 tot 31 graden Celsius per 1 graad Celsius afgesteld worden.

Druk op + of –, om de temperatuur 1 graad Celsius hoger of lager af te stellen. De LED-lamp toont de gewenste temperatuur 5 seconden lang, en geeft vervolgens de temperatuur van de omgeving aan.

1. Ventilatorsnelheid

Druk op de ♘ knop, om een ventilatorsnelheid te kiezen, zoals hieronder vermeld.

1. Stand-by-modus

Als u opnieuw op de ⏻ knop drukt, schakelt het apparaat op stand-by.

Beschrijving van de afzonderlijke modi

▲-modus

1. Als u de ▲-modus kiest, bewaakt de temperatuursensor de binnenruimte en kiest automatisch een bedrijfsmodus.
2. Als de binnentemperatuur ≥24°C bedraagt, schakelt het apparaat automatisch op bedrijfsmodus.
3. Als de binnentemperatuur <24°C bedraagt, schakelt het apparaat automatisch op ♗-bedrijfsmodus.

-modus

1. De bovenste ventilator draait op lage snelheid. De snelheid is niet in te stellen.
2. De compressor en de lagere ventilator worden na 8 minuten uitgeschakeld. De ventilator schakelt zich na 6 minuten weer in.
3. Voor de luchtbevochtiging schakelt het apparaat naar een constante temperatuur. Deze temperatuur is niet instelbaar.

-Modus

1. Als de binnentemperatuur hoger is dan de ingestelde temperatuur, schakelt de compressor in.
2. Als de binnentemperatuur lager is dan de ingestelde temperatuur, schakelt de compressor zich uit en de bovenste ventilator draait met de ingestelde snelheid.

2-Modus

1. De bovenste ventilator draait op de ingestelde snelheid. De compressor en de lagere ventilator zijn niet in bedrijf.
2. De temperatuur kan niet veranderd worden.

-Modus

1. Druk op de Timerknop om de uitschakelautomaat te activeren terwijl het apparaat draait.
2. Druk op de Timerknop om de inschakelautomaat te activeren terwijl het apparaat op stand-by staat.
3. De tijd voor de inschakel- resp. uitschakelautomaat kan van 1 tot 24 uur ingesteld worden. Druk op de Timet/Temperatuur plusknop of minusknop, om de in- resp. uitschakeltijd met een uur te verkorten of te verlengen.

-Modus

1. De Modus kan uitsluitend in de Modus geschakeld worden.
2. Als u op de knop in de Modus drukt, werkt het apparaat in de slaapmodus: De ventilator schakelt automatisch naar de laagste stand. Na 1 uur wordt de ingestelde temperatuur met 1 graad C. verhoogd en na 2 uren met 2 graden C. Na 6 uren schakelt het apparaat zich uit.

De elektronica heeft een geheugenfunctie, die de laatst gebruikte Modus opslaat, zodat u dezelfde Modus na het inschakelen van het apparaat niet opnieuw invoeren moet. (Deze functie werkt niet als het apparaat in de Modus loopt).

De Afstandsbediening

Met de afstandsbediening laat het apparaat zich op afstand bedienen.

1 ⏻ -Knop

Door drukken op deze knop schakelt u het apparaat in of uit.

2 -Knop

Drukt u op deze knop om een bedrijfsmodus te kiezen.

3 2-Knop

Gebruikt u deze knop om de ventilatorsnelheid te kiezen.

4 ▲ / ▼

Met de instelknop kan zowel de timer als ook de temperatuur ingesteld worden.

5 -Knop

Met drukken op deze knop kunt u de slaapmodus in- en uitschakelen.

6 -Knop

Drukken op deze knop activeert de in- en uitschakeltijd.

Batterijen vervangen

- Batterijen plaatsen.

1. Verwijder het deksel van de batterijhouder. Schuif daartoe het deksel naar achteren.
2. Plaats de nieuwe batterijen in de houder. Let op de juiste polariteit.
3. Sluit de houder weer. OPMERKINGEN:
4. De pluspool en de minpool van de batterijen moeten met de + en - polen van de afstandsbediening overeenkomen.
5. Gebruik geen nieuwe en gebruikte batterijen door elkaar.
6. Neem de batterijen uit de houder, als de afstandsbediening langere tijd niet gebruikt wordt.
7. Zorg ervoor dat u de oude batterijen veilig inlevert.

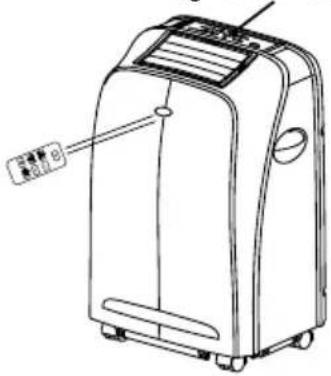

Bediening

Richt u, om het airco/ventilatieapparaat in bedrijf te stellen, de afstandsbediening op de signaalontvanger van het apparaat. Als het functioneert, kunt u de afstandsbediening tot 7 meter afstand van

het apparaat probleemloos bedienen.

signaalontvanger

Bescherming tegen overbelasting

Toestand waarin het apparaat verkeert

Het apparaat schakelt door de automatisch geactiveerde bescherming tegen overbelasting in de volgende gevallen uit:

Koeling: De ruimtetemperatuur is meer

dan 43 graden Celsius.

De ruimtetemperatuur is

minder dan 15 graden Celsius.

(59 graden F.)

Ontvochtigen: De ruimtetemperatuur is

minder dan 15 graden Celsius.

(59 graden F.)

Als het airco/ventilatieapparaat in de koel- en droogmodus langere tijd bij een geopend raam en bij een luchtvochtigheid van meer dan 80% loopt, kan zich condenswater vormen op de luchtuitlaat.

Functie van de bescherming van de overbelasting

De bescherming van de overbelasting wordt in de volgende gevallen actief:

1. Bij een nieuwe start, als het apparaat zich daarvoor had uitgeschakeld of de modus gedurende het in bedrijf zijn, veranderd werd. In deze gevallen moet u 3 minuten wachten.
2. Als u de netstekker er uittrekt, keert het apparaat na het inschakelen allereerst in de vorige originele modus terug. De timer moet opnieuw ingesteld worden.

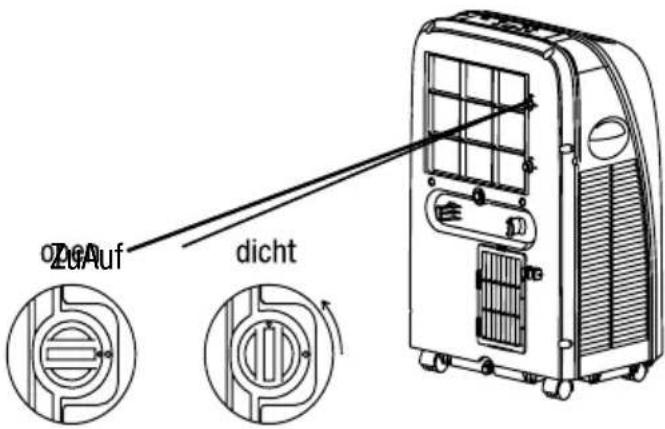

Condenswater

In het binnenste van de behuizing bevindt zich een kringloop, die het optredende condenswater gebruikt. Het condenswater wordt voor een deel in het apparaat weer gebruikt. Als de stand van het condenswater onder de markering ligt, functioneert de pomp niet meer. Als het water de onderste markering weer bereikt, wordt de drijverschakelaar 1 gebruikt en de pomp begint opnieuw te werken, om het water voor gebruik gereed te maken. Als het water verder stijgt en de bovenste markering bereikt, wordt de drijverschakelaar 2 gebruikt en de waterhoogteaanwijzer geeft aan, dat het reservoir vol is en het waterreservoir geleegd moet worden. Schakelt u het apparaat uit en trekt de netstekker eruit. Zet het apparaat ergens op een plaats waar het water ongehinderd kan weglopen. Trek de plug eruit en laat het water helemaal weglopen voordat de plug weer geplaatst kan worden. U moet er goed aan denken de plug weer te plaatsen, daar het anders tot waterschade kan leiden. U kunt ook een slang aan de waterafvoer aansluiten en het water in een opvangvat laten weglopen.

Verzorging en onderhoudstips

Onderhoud van het apparaat

1. Schakel het apparaat uit en trek vervolgens de netstekker eruit.
2. Reinig het apparaat met een zachte, droge doek. Bij erger vervuiling het apparaat schoon maken met lauw water niet warmer dan 40 graden C. (104 graden F.)

⚠ Gebruik nooit benzine of reinigingsmiddelen, om het apparaat schoon te maken!

Let erop dat apparaat nooit met water in aanraking komt, daar dit sluiting tengevolge kan hebben.

Filterreiniging

De luchtfilter moet na ca. 100 uren in bedrijf te zijn geweest gereinigd worden.

Reinig de luchtfilter als volgt:

1. Eerst het apparaat uitschakelen, dan de filter eruit halen.

1. Reinig de luchtfilter en zet hem weer op zijn plaats. U kunt in het geval van een sterke verontreiniging ook een zacht reinigingsmiddel met lauw water gebruiken. Laat de filter op een koele, schaduwrijke plaats drogen en zet hem hierna weer op zijn plaats.

⚠ De luchtfilter moet uiterlijk iedere 2 weken gereinigd worden, als hij in zeer stoffige ruimten gebruikt wordt.

Aanwijzingen voor het aangepast opbergen van het apparaat.

1. Verwijder, als u het apparaat langere tijd niet wilt gebruiken, de beide pluggen uit de primaire en secundaire waterafvoer (zie apparaatbeschrijving) opdat het water, dat zich eventueel nog in het apparaat bevindt, weg kan lopen.
2. Laat het apparaat op een zonnige plaats een halve dag lang alleen met de ventilator lopen, opdat het apparaat van binnen droogt. Zo voorkomt u, dat zich schimmel in het binnenste van het apparaat kan vormen.
3. Schakel het apparaat uit en trek de netstekker eruit. Neem de batterijen uit de afstandsbediening en berg het apparaat op een veilige, droge plaats.
4. Reinig de luchtfilter en plaats hem weer op juiste wijze.
5. Haal de afvoerslang (voor lucht) van het apparaat en sluit zorgvuldig het gat.

Beschrijving van fouten en diagnose

Niet alle fouten, die aan het apparaat optreden, moeten door een vakman hersteld worden. Controleer s.v.p. of het zich om een van de hieronder vermelde fouten resp. vermoedelijke fouten gaat en of deze door u zelf hersteld kan worden, voordat u zich met de klantenservice in verbinding stelt.

Foutenbeschrijving Foutendiagnose
Het apparaat doet het niet!	De bescherming van de overbelasting is geactiveerd of de zekering is doorgebrand.
	Wacht a.u.b. 3 minuten om vast te stellen, of in het bepaalde geval de bescherming van de overlast uitgezet werd.
	De batterijen van de afstandsbediening zijn leeg en moeten vervangen worden.
	De stekker is niet juist in de contact doos gestoken.
Het apparaat loopt maar korte tijd.	De ingestelde temperatuur ligt te dicht bij de reële.
	ruimtetemperatuur. Stel de gewenste temperatuur lager af.
	De luchtafvoer is verstopt. Verwijder de blokkering.

Het apparaat loopt, maar koelt niet.	Er staat een deur of raam open.
	Een ander apparaat, bv.Een sterke lamp of een verwarmingsapparaat geeft gelijktijdig warmte.
	Het luchtfilter is zwaar verontreinigd en moet gereinigd worden.
	De luchtinlaat of -uitlaat is verstopt. Verwijder de blokkering.
	De ingestelde temperatuur is te hoog.
Het loopt tijdens het transport water uit het apparaat.	Laat u het condensatiewa-ter van tevoren aflopen.
	Plaats het toestel op een vlakke ondergrond om lekkage van het apparaat te voorkomen en om wa- terschade te vermijden.
Het apparaat loopt niet en de melding “wateropvang- reservoir is vol” verschijnt.	Trek de gummiplug eruit en laat het condenswater weglopen.
	Als dit vaker optreedt,stel u dan met een ge-kwalificeerde monteur in verbinding.

Fouten zoeken en fouten opheffen

Fouten Oorzaak Oplossing
Het apparaat schakelt zich niet in	Het apparaat heeft geen stroom:1. Het apparaat is niet aangesloten.2. De stekker of de contactdoos zijn beschadigd.3. De zekering is doorgebrand.	1. Steek de stekker er in.2. Vervang de netkabel of stekkerdoos.3. Laat de zekering door een deskundige vernieuwen.
Het apparaat schakelt zich uit	1. De ingestelde uitschakelautomaat is geactiveerd.2. De ingestelde temperatuur is bereikt.	1. Schakel het apparaat weer in.2. Wacht tot het apparaat automatisch weer verder draait.
Het apparaat koelt niet in de koelmodus	1. De temperatuur in de ruimte is lager dan de ingestelde temperatuur.2. Het apparaat staat op Vriesbescherming – Modus.	1. Het apparaat koelt weer, als de ingestelde temperatuur lager is dan de ruimtetemperatuur.2. Het apparaat koelt weer, als Vriesbescherming – Modus afgelopen is.
LED toont foutmelding E2 aan	De sensor voor de ruimtetemperatuur is defect of beschadigd.	De sensor moet door een nieuwe sensor vervangen worden.
LED toont foutmelding E3 aan	De sensor voor de olieleiding van de verdamper is defect of beschadigd.	De sensor moet door een nieuwe sensor vervangen worden.
LED toont foutmelding E4 aan	Het reservoir voor de wateropvang is vol.	Laat het water weglopen.
LED toont foutmelding E5 aan	De sensor voor de olieleiding van de condensator is defect of beschadigd.	De sensor moet door een nieuwe sensor vervangen worden.

05. Installatie

Installatietoebehoor

1. Luchtslang voor de afvoer
2. Verbindingsstuk, luchtslang voor de afvoer
3. Vensterafvoeradapter
4. Afstandsbediening
5. Afsluitdeksel luchtuitlaat

Het apparaat afstellen

• Plaats uw apparaat naast een raam, een deur of een terrasdeur.
• Houd een minimale afstand van 60 cm tussen de luchtafvoer aan de achterkant van het apparaat en wanden, kasten en andere voorwerpen.
• Verbind de afvoerslang aan de luchtuitlaat aan de achterkant van het apparaat.
• Rol de slang uit om vast te stellen dat de afvoerslang lang genoeg is en tot aan het raam, de deur of het daartoe voorgeschreven gat in de muur reikt.
• Stel vast dat direct voor de luchtinlaat en de luchtuitlaat geen voorwerpen geplaatst zijn. De lucht moet vrij kunnen stromen.

Slang voor de luchtafvoer en adapter monteren.

De afvoerslang aan de luchtuitlaat monteren.

1. Haal de afvoerslang uit elkaar.

1. Schroef de afvoerslang op het verbindingsstuk.

1. Verbind de adapter voor het raam met de afvoerslang.

1. Verbind de afvoerslang met gemonteerd verbindingsstuk met de luchtuitlaat van het apparaat.

Ontvochtigingscapaciteit 1,1 l/h

Vermogen Netstroom/ 950 W/4,1 A stroomsterkte

Luchtstroomvolume (m3/h) 400 m³/h

Meet spanning/ AC220-240 V / 50 Hz Frequentie (V/Hz)

Geluidsdrukpegel (dB (A)) ≤54 dB (A)

Nettogewicht (kg) 24 kg

Afmetingen D x B x H 305 x 420 x 636 mm

Verpakking (mm) 490 x 370 x 770 mm

Koelmiddel R410a

Vloeroppervlakte (m2) \~30 m²

Zekering 3,15 A 250 V

Elektrische apparaten horen niet bij het huisvuil, maar moeten in de EU, volgens richtlijn 2002/96/EG van het Europese Parlement en de Raad van 27-01-2003 betreffende elektrische en elektronische apparaten, vakkundig worden opgeruimd. Zorg ervoor dat het apparaat aan het einde van zijn gebruik overeenkomstig de geldende wettelijke bepalingen wordt behandeld.
