GEBRUIKSAANWIJZING PAC 4600 TROTEC
Vóór het in bedrijf nemen / gebruik van dit apparaat deze installatiehandleiding zorgvuldig lezen!!
Deze handleiding maakt deel uit van het apparaat en dient steeds in directe nabijheid van de opstellocatie resp. bij het apparaat bewaard te worden.
Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid voor drukfouten en vergissingen!
Montage- en gebruikershandleiding (vertaling van het origineel)
Inhoudsopgave
1 Veiligheids- en gebruiksinstructies...... D-4
1.1 Algemene veiligheidsvoorschriften.... D-4
1.2 Markering van instructies...... D-4
1.3 Kwalificaties van het personeel...... D-4
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften...... D-4
1.5 Veiligheidsbewust werken...... D-5
1.6 Veiligheidsvoorschriften voor de exploitant...... D-5
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden...... D-5
1.8 Zelfstandige ombouw en veranderingen...... D-5
1.9 Toepasselijk gebruik D-6
1.10 Juridische opmerking...... D-6
1.11 Transport en verpakking D-6
1.12 Milieubescherming en recycling.... D-6
3 Structuur en functie...... D-8
4 Bediening.... D-9
5 Montage......D-11
6 Verbindingsleiding...... D-14

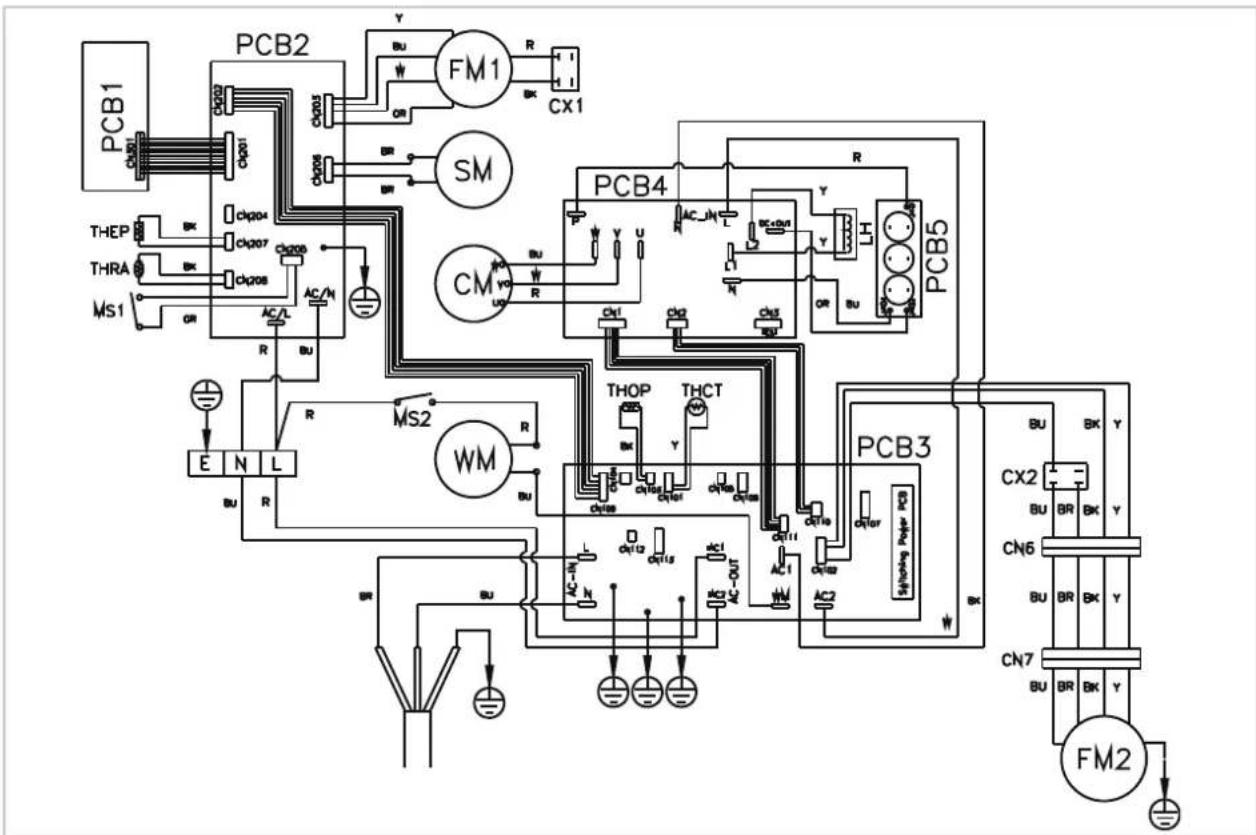

7 Elektrische aansluiting.... D-17
8 Verhelpen van storingen...... D-18
9 Verzorging en onderhoud...... D-19
10 Buiten gebruik stellen.... D-20
11 Apparaatafbeelding en reserveonderdeellijsten...... D-21

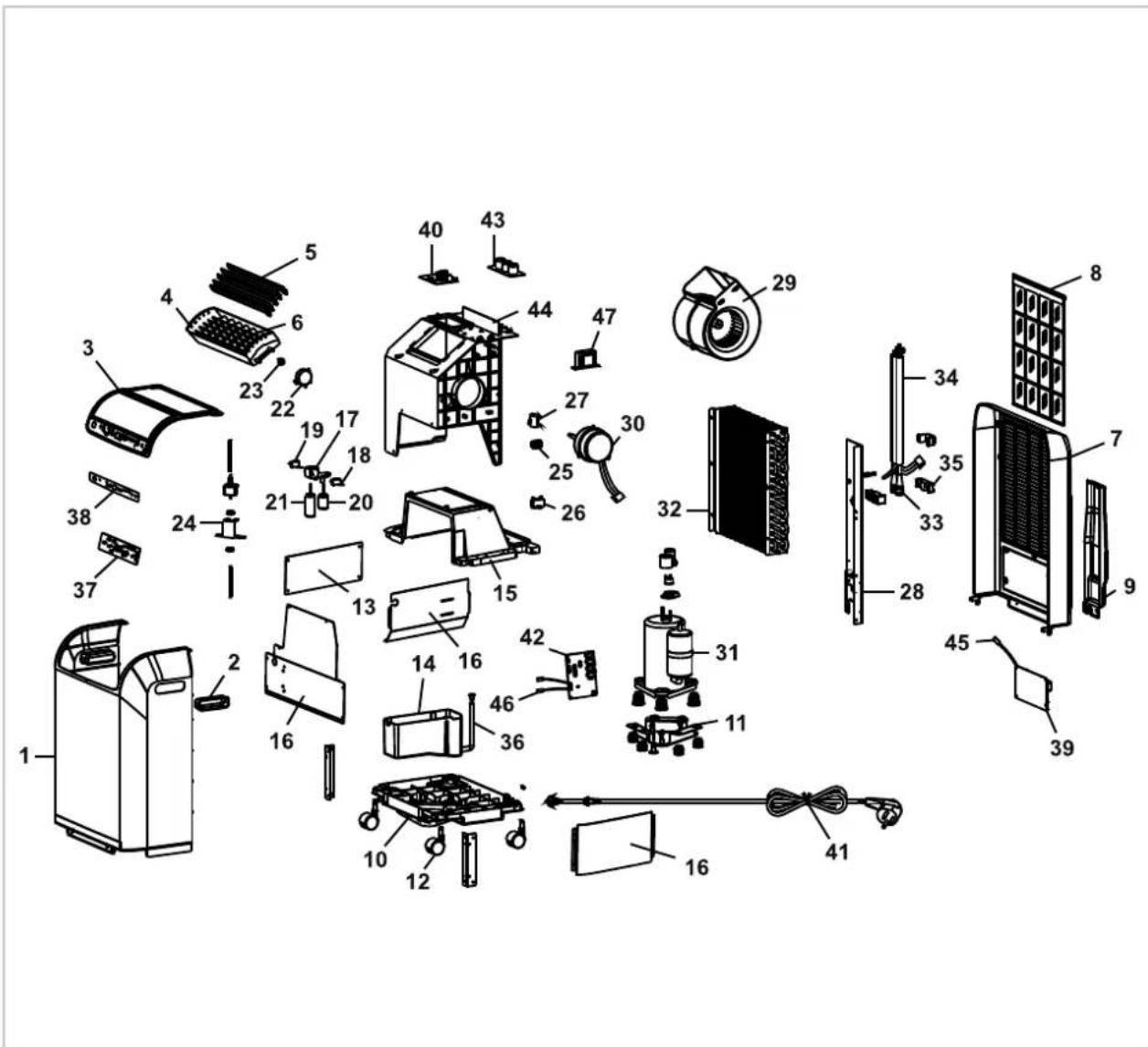

11.1 Apparaatafbeelding binnenunit...... D-21
11.2 Reserveonderdeellijst binnenunit...... D-22

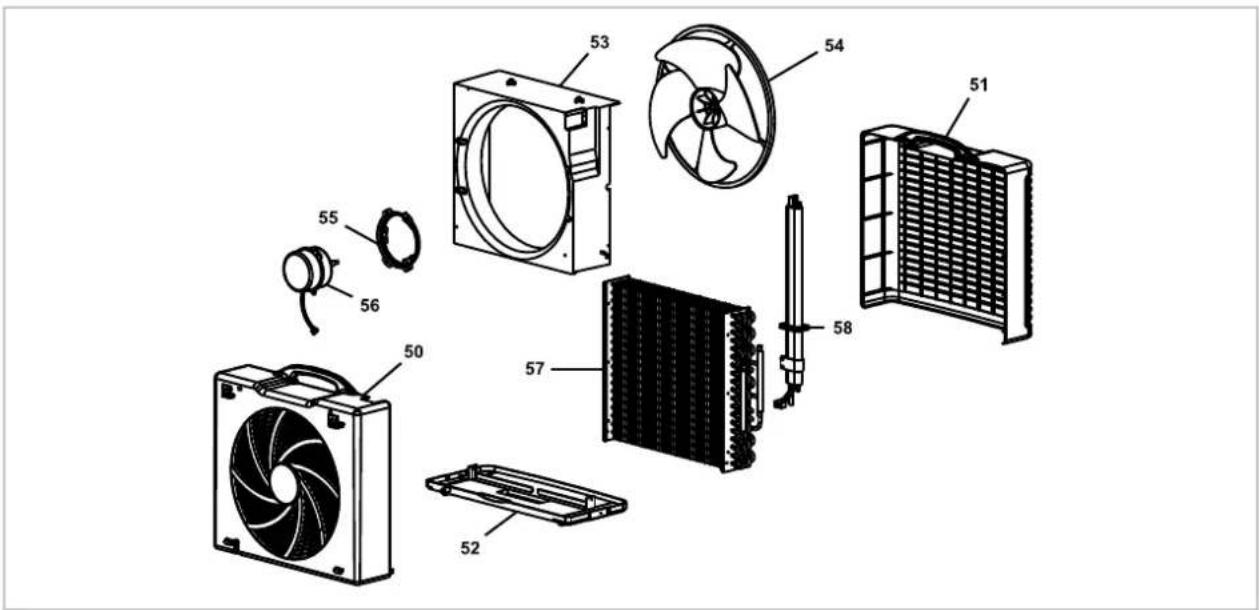

11.3 Apparaatafbeelding buitenunit...... D-23
11.4 Reserveonderdeellijst...... D-24
12 Index......D-25
PAC 4600
1 Veiligheids- en gebruiksinstructies
1.1 Algemene veiligheidsvoorschriften
Lees de handleiding voor het eerste gebruik van het apparaat zorgvuldig door. Deze bevat nuttige tips, instructies en waarschuwingen voor de veiligheid van personen en goederen. Het niet opvolgen van de gebruikshandleiding kan gevaar voor personen, het milieu, de installatie en tot het verlies van mogelijke aansprakelijkheid leiden.
Bewaar deze gebruikshandleiding en het koelmiddelgegevensblad in de buurt van het apparaat.
1.2 Markering van instructies
Deze paragraaf geeft een samenvatting van alle belangrijke veiligheidsaspecten voor een optimale persoonlijke bescherming en voor een veilig en storingvrij bedrijf.
De in deze handleiding gegeven instructies en veiligheidsvoorschriften dienen opgevolgd te worden, zodat ongelukken, persoonlijk letsel en beschadigingen worden vermeden. Direct aan de apparaten aangebrachte instructies dienen absoluut te worden opgevolgd en in goed leesbare toestand te worden gehouden.
Veiligheidsvoorschriften zijn in deze handleiding gemarkeerd door bepaalde symbolen. Verder beginnen de veiligheidsvoorschriften met bepaalde signaalwoorden die de aard van de risico's aan-geven.
GEVAAR!
Bij het aanraken van spanningvoerende delen bestaat direct levensgevaar door een stroomstoot. Beschadiging van de isolatie of van componenten kan levensgevaarlijk zijn.
GEVAAR!
Deze combinatie van symbool en signaalwoord wijst op een direct gevaarlijke situatie die de dood of zwaar letsel tot gevolg heeft, als deze situatie niet wordt gemeden.
WAARSCHUWING!
Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die de dood of zwaar letsel tot gevolg kan hebben, als deze situatie niet wordt gemeden.
VOORZICHTIG!
Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die gering of licht letsel tot gevolg kan hebben en die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.
AANWIJZING!
Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.
Met dit symbool wordt gewezen op nuttige tips, adviezen en informatie over hoe een efficiënt en storingsvrij bedrijf gewaarborgd kan worden.
1.3 Kwalificaties van het personeel
Het personeel voor de inbedrijfstelling, bediening, het onderhoud, de inspectie en de montage dient over de betreffende kwalificaties voor deze werkzaamheden te beschikken.
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften
Het niet opvolgen van de veiligheidsvoorschriften kan zowel gevaar voor personen opleveren als voor het milieu en voor apparatuur. Het niet-opvolgen van de veiligheidsvoorschriften kan leiden tot het verlies van iedere aanspraak op schadevergoeding.
In detail kan het niet-opvolgen van de voorschriften bijvoorbeeld de volgende risico's opleveren:
- Het uitvallen van belangrijke functies van de apparatuur.
Het feit dat voorgeschreven methods betreffende normaal en technisch onderhoud niet werken. - Het in gevaar brengen van personen door elektrische en mechanische effecten.
1.5 Veiligheidsbewust werken
De in deze montage- en gebruikshandleiding vermelde veiligheidsinstructies, de bestaande nationale voorschriften ter voorkoming van ongevallen evenals eventuele interne arbeids-, bedrijfs- en veiligheidsvoorschriften van het bedrijf moeten in acht worden genomen.
1.6 Veiligheidsvoorschriften voor de exploitant
De veiligheid van de apparaten en componenten is alleen gegarandeerd bij het bedoeld gebruik en in volledig gemonteerde toestand.
Het plaatsen, installeren en onderhouden van de apparaten en componenten mag alleen gebeuren door vakpersoneel.
Eventueel aanwezige aanraakbescherming (rooster) voor bewegende delen mag niet worden verwijderd bij een apparaat dat in bedrijf is.
De bediening van apparaten of componenten met zichtbare defecten of beschadigingen is verboden.
Het aanraken van bepaalde onderdelen of componenten van de apparaten kan brandwonden of letsel veroorzaken.
De apparaten of componenten mogen niet worden blootgesteld aan mechanische belasting, extreme vochtigheid of extreme temperaturen.
Ruimten waarin koudemiddel kan lekken voldoende te laden en te ventileren. Anders bestaat er gevaar voor verstikking.
Alle delen van de behuizing en openingen, bijv. luchtin- en uitgangen, moeten vrij zijn van vreemde voorwerpen, vloeistoffen of gassen.
De apparatuur dient tenminste eenmaal jaar- lijks door een deskundige gecontroleerd te worden. Visuele controles en reinigingswerkzaamheden mogen in spanningsloze toestand door de gebruiker uitgevoerd worden.
De lokale ruimte-airconditioner is vervaardigd voor de flexibele inzet in woon- en werk- ruimtes. Een gebruik gedurende het hele jaar wordt niet geadviseerd.
Laat het apparaat niet gedurende langere periodes zonder toezicht.
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden
Bij het installeren, het repareren, het onderhouden of het reinigen van de apparaten moeten geschikte maatregelen worden genomen om de van de apparaten uitgaande gevaren voor personen te voorkomen.
Het opstellen, aansluiten en gebruik van de apparaten en componenten moet volgens de gebruiks- en bedrijfsomstandigheden uit de gebruikshandleiding en de geldende lokale voorschriften gebeuren.
Men dient zich aan de regionale verordeningen en wetten te houden, zoals de wet op de waterhuishouding.
De elektrische voeding moet worden aangepast aan de eisen van de apparaten.
De apparaten mogen uitsluitend op die punten worden bevestigd die de fabrikant hiervoor heeft voorzien. De apparaten mogen uitsluitend aan constructies of wanden of op vloeren worden bevestigd of geplaatst die deze belasting kunnen dragen.
Apparaten voor mobiel gebruik moeten veilig en verticaal op een geschikte ondergrond opgesteld worden. Apparaten voor stationair bedrijf mogen alleen in vast geïnstalleerde toestand gebruikt worden.
De apparaten en componenten mogen niet worden gebruikt op plaatsen met verhoogd risico op beschadigingen. De minimale vrije ruimte moet worden aangehouden.
De apparaten en componenten moeten voldoende veiligheidsafstand hebben ten opzichte van ontvlambare, explosieve, brandbare, agressieve en vervuilde zones en atmosferen.
■ Veiligheidsinrichtingen moeten niet worden gewijzigd of omzeild.
1.8 Zelfstandige ombouw en veranderingen
Het ombouwen of wijzigen van de apparaten of componenten is niet toegestaan en kan storingen veroorzaken. De veiligheidsvoorzieningen mogen niet worden veranderd of overbrugd. De originele reserveonderdelen en door de fabrikant geautoriseerde accessoires zijn afgestemd op de vereiste veiligheid. Het toepassen van andere onderdelen kan leiden tot het vervallen van de aansprakelijkheid voor gevolgen daarvan.
1.9 Toepasselijk gebruik
De apparaten dienen al naar gelang de uitvoering en uitrusting uitsluitend te worden toegepast als airconditioning om het bedrijfsmedium lucht binnen een gesloten ruimte op te warmen of af te koelen.
Ander of verdergaand gebruik geldt als niet toepasselijk gebruik. Voor de hieruit voortvloeiende schade is de fabrikant / leverancier van de machine niet aansprakelijk. Het risico wordt uitsluitend door de gebruiker gedragen. Bij het toepasselijk gebruik hoort ook het inachtnemen van de bedienings- en installatie-instructies en het nakomen van de onderhoudsbepalingen.
De in de technische specificaties opgegeven grenswaarden mogen in geen geval worden overschreden.
1.10 Juridische opmerking
Deze publicatie vervangt alle voorgaande. Geen enkele deel van deze publicatie mag, in welke vorm dan ook, zonder onze schriftelijke toestemming worden gereproduceerd of met elektronische systemen worden verwerkt, vermenigvuldigd of verspreid. Technische wijzigingen voorbehouden. Alle rechten voorbehouden. Artikelnamen worden zonder waarborging van het vrije gebruik en volgens de schrijfwijze van de fabrikant gebruikt. De gebruikte artikelnamen zijn geregistreerd en moeten als zodanig worden beschouwd. De leveromvang kan afwijken van de productafbeeldingen. Dit document is met de nodige zorgvuldigheid opgesteld. We accepteren geen enkele aansprakelijkheid voor fouten of tekortkomingen.
© TROTEC®
1.11 Transport en verpakking
De apparaten worden in een stevige transportverpakking geleverd. Controleer het apparaat direct bij de levering en noteer eventuele schade of ontbrekende onderdelen op de pakbon en informeer de transporteur en uw leverancier. Bij klachten achteraf wordt geen garantie verleend.
WAARSCHUWING!
Plastic folie en tassen etc. zijn gevaarlijk speelgoed voor kinderen!
Daarom:
- Verpakkingsmateriaal kan niet worden onzorgvuldig.
- Verpakking mag niet toegankelijk zijn voor kinderen!
1.12 Milieubescherming en recycling
Afvoeren van de verpakking
Alle producten worden voor het transport zorgvuldig verpakt in milieuvriendelijke materialen. Lever een waardevolle bijdrage aan de vermindering van afval en het recyclen van grondstoffen en lever het verpakkingsmateriaal alleen in bij de daarvoor aangewezen inzamelplaatsen.
Afvoeren van de apparaten en componenten
Bij de productie van de apparaten en componenten worden uitsluitend recyclebare materialen gebruikt. Draag bij aan de bescherming van het milieu, door er voor te zorgen dat apparaten of componenten (bijv. batterijen) niet in het huisvuil komen maar alleen op milieuvriendelijke wijze volgens de plaatselijk geldende voorschriften, bijv. door een erkend afvalverwerkingsbedrijf en recycling of via een inzamelpunt worden verwerkt.
| Serie PAC 4600 | ||
| Werking | Lokale inverter ruimte-airconditioner in split-uitvoering | |
| Nominale koelcapaciteit1) | kW 4,30 (1,80 tot 4,60) | |
| Energie-efficiëntieklasse1) | B | |
| Energie-efficiëntielabel SEER1) | 4,6 | |
| Jaarlijks energieverbruik, QCE | kWh 346 | |
| Toepassingsbereik (ruimtevolume), ca. m3 120 | ||
| Instelbereik binnenunit °C/% r.v. +16 tot +30 / 35 tot 80 | ||
| Werkbereik buitenunit °C/% r.v. +21 tot +43 / 35 tot 80 | ||
| Koudemiddel | R 410A3) | |
| Werkdruk max. kPa 4200 | ||
| Geluidsdrukniveau per snelheid, binnenunit m3/h 380 / 520 / 600 | ||
| Luchtvolumestroom max. buitenunit m3/h 1000 | ||
| Geluidsdrukniveau per snelheid, binnentoestel2) | dB(A) 45 / 48 / 54 | |
| Geluidsvermogen max. binnen-/buitenunit dB(A) | 59 / 64 | |
| Voedingsbron | V/Hz | 230 / 1~/ 50 |
| Beschermingsgraad binnenunit / buitenunit | IP | 24 / X4 |
| Nominaal opgenomen elektrisch vermogen1) | kW | 1,31 |
| Nominaal opgenomen stroom1) | A | 5,60 |
| Elektrische aanloopstroom, LRA | A | 8,00 |
| Condenspomp, pompcapaciteit max. | mm WK | 1800 |
| Koudemiddel, basishoeveelheid | kg | 1,08 |
| Koudemiddelleiding, lengte | mm | 3000, bruikbaar 2300 |
| Afmetingen binnenunit H/B/D | mm | 695 / 470 / 335 |
| Afmetingen buitenunit H/B/D | mm | 490 / 510 / 230 |
| Gewicht binnenunit | kg | 35,0 |
| Gewicht buitenunit | kg | 14,0 |
| Seriekleur | Wit | |
| Serienummer | 1288... | |
| EDV-nr. | 1615490 | |
1) Luchtinlaattemp. TK 27°C / FK 19°C, buitentemp. TK 35 °C, FK 24 °C, max. luchtvolumestroom
2) Afstand 1 m vrije ruimte
3) Bevat broeikasgas volgens Kyoto-protocol (zie hiervoor ook de opm. in het hoofdstuk "Verbindingsleiding")
3 Structuur en functie
Beschrijving van het apparaat
Het apparaat is bijzonder geschikt voor een flexibel gebruik maar kan eveneens stationair opgesteld worden. Het mobiele klimaatregelapparaat beschikt over een binnenunit die bedoeld is om binnen op de grond opgesteld te worden, alsook over een buitendeel dat bedoeld is om in de vrije lucht op een muur of op de ondergrond gemonteerd te worden In beide bedrijfsmodus "koelen" wordt het door de compressor te leveren capaciteit exact aangepast aan de vraag en wordt de insteltemperatuur met minimale temperatuurschommelingen geregeld.
Door deze "inverter-techniek" wordt, ten opzichte van conventionele splitsystemen, energie bespaard en wordt het geproduceerde geluidsniveau teruggebracht tot een zeer beperkte waarde. Door middel van de zeer flexibele verbindingsleiding wordt de warmte afgevoerd naar het buitendeel. Het buitendeel geeft de opgenomen energie door middel van een bijkomende warmtewisselaar (condenser) af aan de omgevingslucht. Het bij de koe-lende werking geproduceerde condensaat wordt met behulp van een in de binnenunit voorziene condensaatpomp afgevoerd naar het buitendeel en verdampt daar op de warmtewisselaar. Het apparaat filtert en droogt de lucht en creëert op deze wijze een aangenaam binnenklimaat. Het apparaat werkt volledig automatisch en biedt dankzij de microprocessorregeling een breed scala aan bijkomende opties.
De bediening van het apparaat is eenvoudig uit te voeren met behulp van de meegeleverde infraroodafstandsbediening.


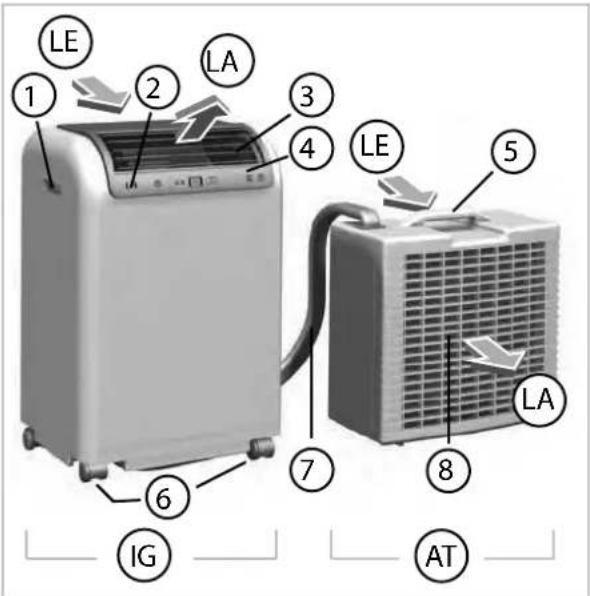

LE 1 2 LA 3 4 LE 5 6 7 8 LA IG ATAfb. 1: Vooraanzicht
IG: Binnenunit
AT: Buitenunit
LA: Luchtuitstroming
LE: Luchtaanvoer
1: Greep
2: Infrarood-ontvanger
3: Luchtgeleidende lamellen
4: Bedieningspaneel
5: Draaggreep
6: Transportrollen
7: Verbindingsleiding
8: Condensorventilator (rugzijde)

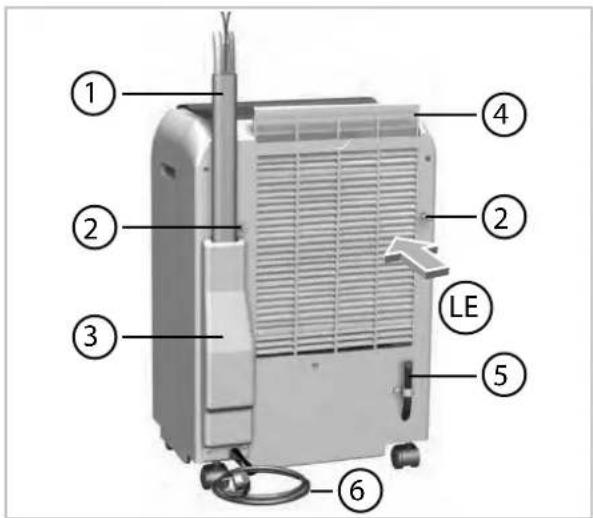

Afb. 2: Achteraanzicht (binnenunit)
LE: Luchtaanvoer
1: Verbindingsleiding
2: Ophanging voor het buitendeel
3: Afdekking
4: Luchtfilter
5: Condensafvoer
6: Snoer netspanning met stekker
4 Bediening
De bediening kan plaatsvinden via het op het apparaat voorziene bedieningspaneel of via de standaard voorziene infrarood-afstandsbediening. De functiebediening van de toetsen is onderling gelijk, terwijl de benamingen verschillen kunnen vertonen. Voor de ingebruikname van de infrarood-afstandsbediening dienen de batterijen correct worden aangebracht..


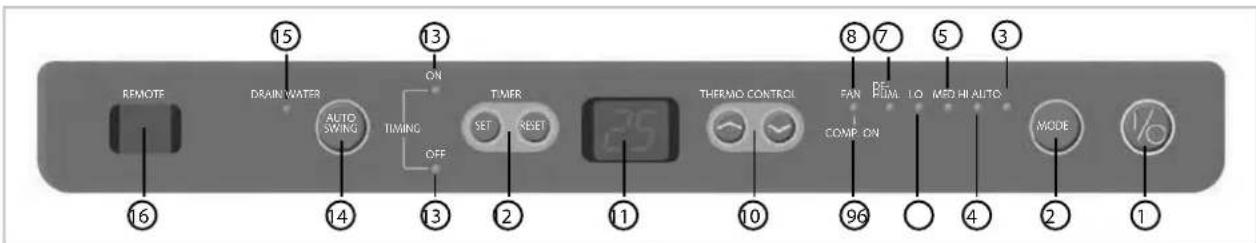

REMOTE 15 DRAIN WATER AUTO SWING ON TIMING OFF TIMER SET RESET 25 THERMO CONTROL FAN COMP. ON 96 4 MODE 10 8 7 5 3 MED HI ALTOAfb. 3: Bedieningspaneel
Legenda
① Toets „ON / OFF“ (Aan / Uit)
② Toets „MODE“ (Werkingsmodus – Ventilator-trap)
Door middel van de LED's wordt de ventilatortrap in de geselecteerde werkingsmodus koelen AUTO-HI-MED-LO of recirculeren-FAN aangeduid.
③ LED „AUTO“ (Ventilatorbedrijf)
Weergave van de automatische ventilatorbedrijf
④ LED „HI“ (Ventilatorbedrijf)
Weergave van hoge ventilatorbedrijf.
⑤ LED „MED“ (Ventilatorbedrijf)
Weergave van gemiddelde ventilatorbedrijf
⑥ LED „LO“ (Ventilatorbedrijf)
Weergave van lage ventilatorbedrijf
Weergave van ontvochtigende werking
⑧ LED „FAN“ (Recirculatiewerking)
Weergave van recirculatiewerking
⑨ LED „COMP. ON“ (Compressorwerking)
De regeling stuurt het koelvermogen door het in- of uitschakelen van de compressor. De compressor-werking wordt aangeduid door middel van de LED. Wanneer de LED knippert, wordt de compressor maximaal 3 minuten geactiveerd.
⑩ Toets „▼ ▲“ Temperatuurinstelling
De gewenste temperatuur kan door middel van de toetsen „▼ ▲“ in stappen van 1°C ingesteld worden tussen 16 en 30°C.
⑪ Display
De display geeft de ingestelde gewenste temperatuur of de resterende tijd van een geprogrammeerde timer aan.
⑫In- en uitschakeltimer
Met de timerfunctie kan, door het indrukken van de toets „SET“, het apparaat in uurintervals (toetsen „▼▲“) automatisch in- of uitgeschakeld worden. De inschakeltimer kan in uitgeschakelde, en de uitschakeltimer in de ingeschakelde toestand tot 24 uur op voorhand worden geprogrammeerd. Door het indrukken van de toets "RESET" kunnen beide timers gewist worden.
Weergave van de activering (LED ON) of deactiveren (LED OFF) van In- en uitschakeltimer
⑭ Toets „AUTO SWING“
Door het indrukken van de toets "AUTO SWING" kan de richting van de uittredende lucht door middel van bewegende lamellen vast of oscillerend ingesteld worden.
⑮ LED „DRAIN WATER“
Wanneer de pomp het geproduceerde condensaat niet kan afvoeren, wordt er een akoestisch alarm gegeven, in combinatie met een knipperende LED „DRAIN WATER“. Na het leegmaken van het reservoir via de condensaatafvoer, is het apparaat weer klaar voor gebruik.
⑯ Infrarood-ontvanger
Via de sensor ontvangt het apparaat de signalen van de infrarood-afstandsbediening..
⑰ Toets „FAN“ (afstandsbediening alleen)
Door het indrukken van de toets "FAN" kan de ventilatorsnelheid ingesteld worden.
PAC 4600


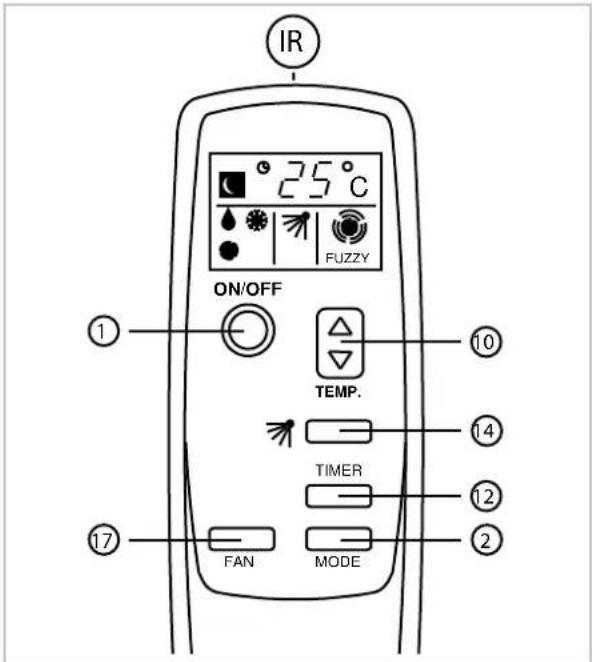

IR 75°C 25 FUZZY ON/OFF TEMP. 10 14 TIMER 12 FAN MODE 2 17Afb. 4: Infrarood-afstandsbediening
IR: Infrarood-zender
Koelwerking (
- Schakel het apparaat in met behulp van de toets "I / 0".
- Stel met behulp van de temperatuurselectie de gewenste temperatuur in.
- Selecteer met behulp van de toets "MODE" de gewenste ventilatorwerking AUTO, HI, MED of LO.
Recirculatiewerking (
- Schakel het apparaat in met behulp van de toets "I / 0".
- Stel met behulp van de toets "MODE" de werkingsmodus FAN in. (Afstandsbediening 📄)
In de recirculatiewerking kan de buitenunit in de te koelen ruimte aanwezig blijven. Hang de buitenunit echter niet aan de binnenunit.
Weergave ventilatorsnelheid:
= hoge toerental
● = gemiddelde toerental
● = lage toerental
= automatische toerental
Ontvochtigende werking DE-HUM. (
Stel de binnenunit en de buitenunit in de te drogen ruimte op.
- Let er op dat de binnenunit geen warme lucht van de buitenunit aanzuigt.
- Hang de buitenunit niet aan de binnenunit.
- Let er op dat: Het tijdens de drogende werking ontstane condensaat mag niet naar de buitenunit gepompt worden omdat het anders opnieuw zou afgegeven worden aan de lucht in de te drogen ruimte, of uit de buitenunit zou lopen.
- Verwijder de condensaataf- 2 Minimale afstand tot wand voerslang aan de rugzijde van de binnenunit uit de houder en verwijder de dop.
- Laat het condensaat onder invloed van de zwaartekracht in een reservoir of afvoer lopen.
! AANWIJZING!
Let er op dat het externe reservoir niet overloopt. Waterschade kan daar het gevolg van zijn.
- Schakel het apparaat in met behulp van de toets "I / 0".
- Stel met behulp van de temperatuurselectie de kleinste gewenste temperatuur in.
- Stel met behulp van de "MODE" toets de laagste ventilatietrap LO in.

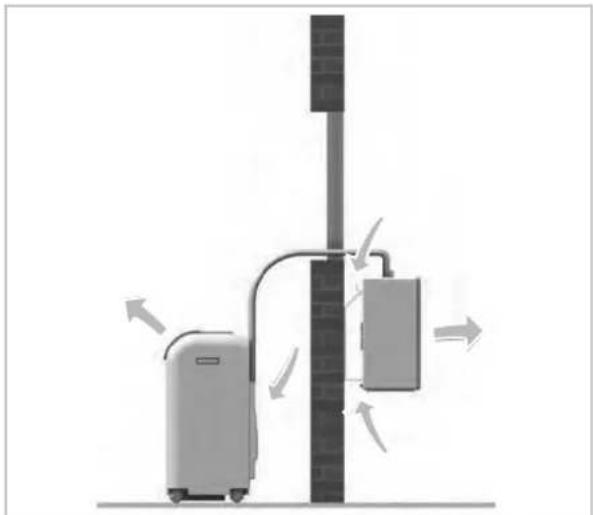

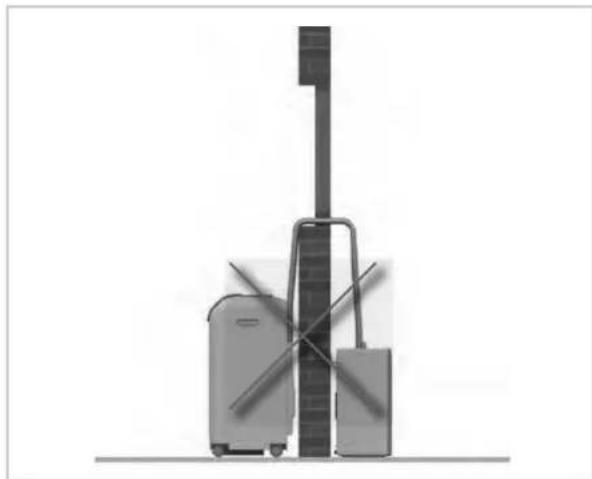

5 Montage
Montageaanwijzing
Het klaar voor gebruik geleverde apparaat is buitgerust met een 3,0 m lange verbindingsleiding, nuttige lengte 2,3 m, tussen binnenunit en buitenunit en dus klaar voor gebruik. Verschillende accessoires voor de montage van de buitenunit worden meegeleverd.
Binnenunit
De binnenunit wordt op de gewenste locatie geplaatst, met de luchtuitlaatzijde gericht naar de ruimte. Houd bij het opstellen rekening met de minimale vrije ruimte van min. 20 cm rondom het apparaat.
Verbindingsleiding
De verbindingsleiding kan door een open raam of een deurspleet naar buiten worden gelegd. De verbindingsleiding kan worden gescheiden van de binnenunit en biedt zo de extra mogelijkheid deze door een opening in de wand (∅ min. 60 mm) te leggen. Houd bij het leggen van de verbindingsleiding rekening met het volgende:
De verbindingsleiding mag nooit worden ingeklemd of dichtgeknikt.
Er mag geen trekkracht of andere mechanische kracht worden uitgeoefend op de verbindingsleiding.
De leidingisolatie en de beschermmantel mogen niet worden beschadigd.
Buitenunit
De buitenunit geeft de uit de ruimte getransporteerde warmte af aan de buitenlucht. Hiervoor kan de buitenunit op de vloer worden geplaatst of aan de buitenwand worden gehangen.
Opstellen op de vloer


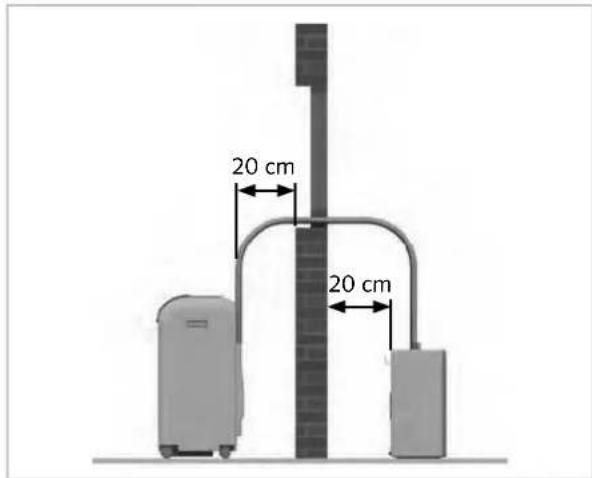

20 cm 20 cmAfb. 5: Minimale afstand ten opzichte van de wand

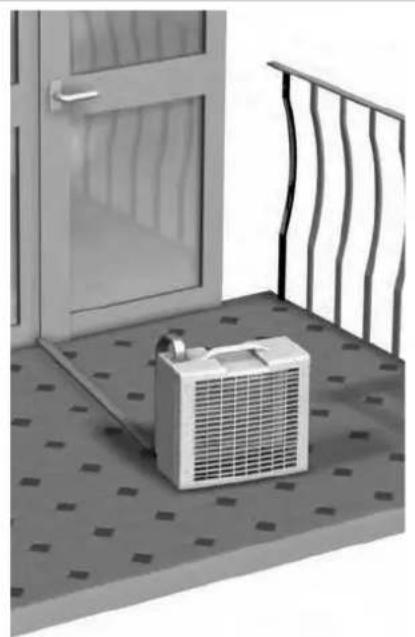

Om de buitenunit op een terras of een balkon te plaatsen, is het gebruik van bevestigingshulpmiddelen niet noodzakelijk. Het buitendeel moet waterpas en tegen direct zonlicht beschermd worden opgesteld. Een minimale afstand van 20 cm vanaf de luchtinlaatzijde naar de wand aanhouden. Een vrije luchtuitstroom moet gewaarborgd zijn (min. 50 cm afstand tot hindernissen). De verbindingsleiding wordt door een spleet in het raam (Afb. 5) of deur geleid (Afb. 7).
Afb. 6: Minimale afstand niet aangehouden
PAC 4600
Afb. 7: Montagespeling buitenunit
Montage tegen de buitenwand met wandhouder
- Bevestig de meegeleverde wandhouder tegen de wand.
Hang de buitenunit in de wandhouders en zet deze vast met de meegeleverde bouten M4 (Afb. 8 en Afb. 9).
De wandhouders kunnen met de meegeleverde bevestigingselementen (pluggen 6 mm en schroeven) worden bevestigd.
Mochten deze ongeschikt zijn voor de aard van de wand, moet de klant zorgen voor bevestigingselementen met voldoende houdkracht. Zorg bij de montage dat de toevoerleiding niet wordt belast en de isolatie niet wordt beschadigd. De minimale afstand aanhouden. De luchtuitlaat van binnen- en buitenunit mag niet worden geblokkeerd.
Afb. 8: Noodzakelijke luchtcirculatie


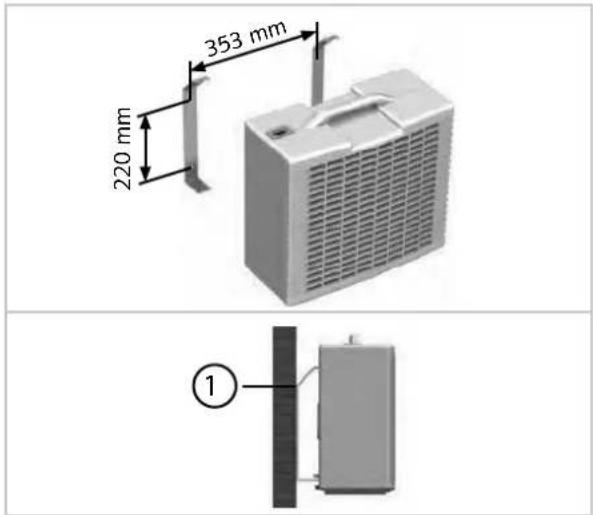

353 mm 220 mm ①Afb. 9: Afstanden montagehouder
1 Bevestigingsbout M4
Montagehoogte
De buitenunit (onderkant) mag max. 1,8 m boven de opstelhoogte van de binnenunit worden gemonteerd (Afb. 10). Wordt de buitenunit onder de opstelhoogte van de buitenunit gemonteerd, mag een hoogteverschil van 1,5 m niet worden overschreden.


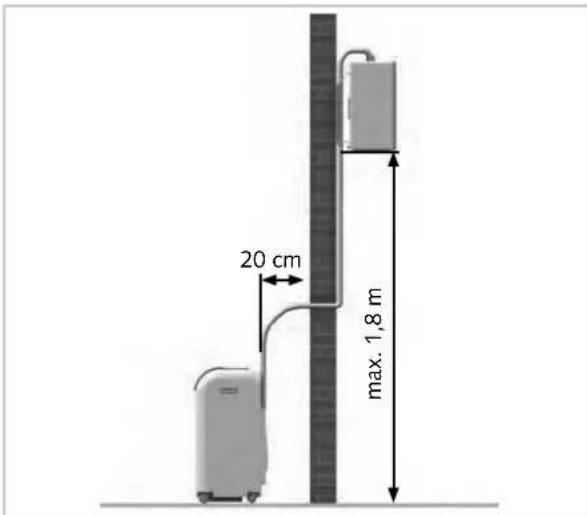

20 cm max. 1,8 mAfb. 10: Maximale montagehoogte
Bevestiging op de buitenwand met bevestigingsbanden
De bevestiging van de buitenunit met bevestigingsbanden is een andere mogelijkheid voor het bevestigen van de buitenunit aan een wand of balustrade.
- Hang de wandhouders aan de buitenunit en bevestig ze met de bouten (M4).
Hang één kant van de bevestigingsband met de karabijnhaak in de bevestigingsogen van de buitenunit.
Hang het andere uiteinde van de bevestigingsband aan de door de klant aan te brengen oogbouten in de wand of balustrade (Afb. 11). Zorg voor een stevige bevestiging.
AANWIJZING!
Afhankelijk van de weersomstandigheden kan uit de condensafvoer aan de achterkant van de buitenunit water stromen. Dit is normaal. Kies de montagelocatie van de buitenunit zodanig, dat door het weglopende water geen schade kan ontstaan of verbind de aansluiting met een afvoer.

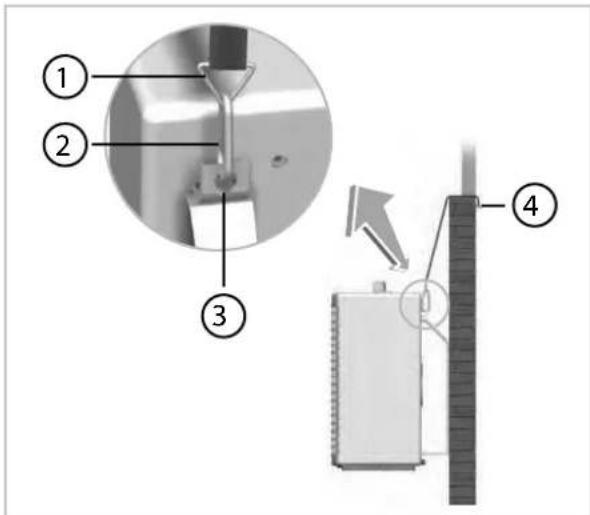

Afb. 11: Montage met bevestigingsbanden
1: Karabijnhaak
2: Bevestigingsoog
3: Bevestigingsbout M4
4: Oogbout
PAC 4600
6 Verbindingsleiding
De verbindingsleiding is via snelkoppelingen verbonden met de binnenunit. Deze maken het mogelijk de verbindingsleiding voor montagedoeleinden te scheiden van de binnenunit. zonder dat koude-middel verloren gaat.
GEVAAR!
Het apparaat moet gedurende de gehele procedure van het net gescheiden zijn! Het mag pas weer in bedrijf worden genomen als alle verbindingen weer zijn hersteld en gecontroleerd. De bevestigingen en alle afdekkingen moeten eerst weer zijn aangebracht.
GEVAAR!
Bij het verbinden of scheiden van de verbindingsleiding moet de betreffende beschermende uitrusting worden gedragen.
AANWIJZING!
Lekkage van koudemiddel draagt bij aan de klimaatverandering. Koudemiddelen met een geringer broeikaseffect dragen bij een lekkage minder bij aan de opwarming van de aarde dan degene met een hoger broeikaseffect. Dit apparaat bevat koudemiddel met een broeikaseffect van 1975. Hierdoor heeft een lekkage van 1 kg van dit koudemiddel een 1975 keer grotere invloed op de opwarming van de aarde dan 1 kg CO ^2 , over een periode van 100 jaar. Geen werkzaamheden aan het koudecircuit uitvoeren of het apparaat demonteren in onderdelen - altijd de hulp inroepen van vakpersoneel.
Instructies voor het scheiden van de verbindingsleiding:
De apparaten slechts kort voor de montage scheiden en de apparaten slechts zolang gescheiden houden als absoluut noodzakelijk is.
■ Voordat de leidingen weer worden verbonden, moet gewaarborgd worden dat geen vuil, vochtigheid of andere vreemde voorwerpen de werking van de snelkoppelingen benadelen.
Monteer altijd de bevestigingsklem na het verbinden van de leidingen.
- Het scheiden en verbinden van de leidingen mag alleen gebeuren door geautoriseerd vakpersoneel.
Het apparaat kan bij een correcte uitvoering van de werkzaamheden ca. 7 keer worden gescheiden en weer worden verbonden, zonder dat een noemenswaardige afname van de koelcapaciteit te verwachten is.
De volgende procedure moet hierbij worden aangehouden:
- Schakel het apparaat uit.
- Trek de netstekker uit het stopcontact.
- Verwijder de 2 schroeven van de afdekking aan de achterkant van het apparaat (Afb. 12).

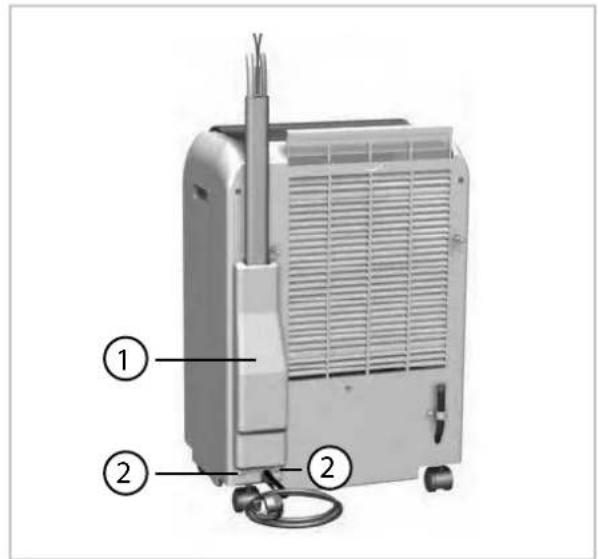

Afb. 12: Achteraanzicht binnenunit
1: Afdekking
2: Schroeven
-
Trek de afdekking van het apparaat.
-
Schroef de bevestigingsklem van de verbindingsleiding (Afb. 13).
-
Druk op de borglip aan de zijkant van de stekkerverbinding en trek de stekker uit de stekkerbus (Afb. 13).
-
Verwijder het bovengedeelte van de houder door het losdraaien van de beide schroeven (Afb. 13).
-
Trek de condensslang los (Afb. 13).

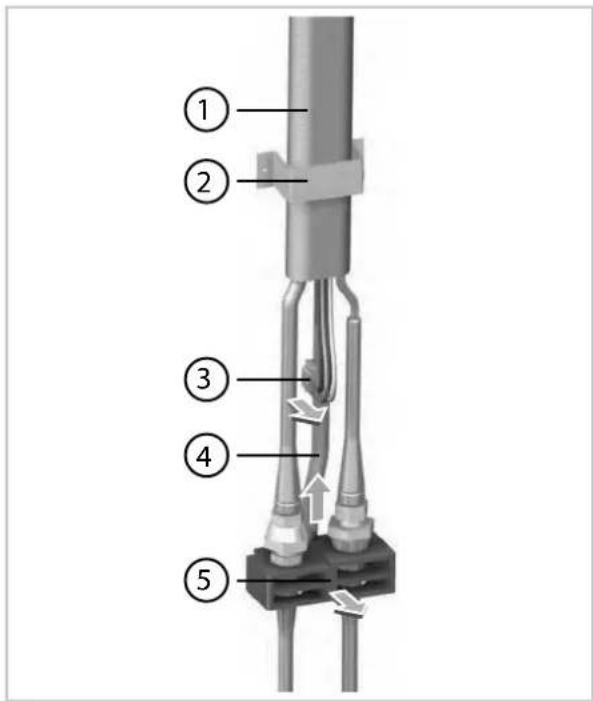

Afb. 13: Demontage van verbindingsleiding
1: Verbindingsleiding
2: Bevestigingsklem
3: Stekkerverbinding
4: Condensslang
5: Bevestigingsklem
- Schroef de linker wartelmoer los met de meegeleverde steeksleutel SW 24. Hierbij met een tweede steeksleutel SW 21 het onderste koppelingsdeel tegen houden (Afb. 14).
AANWIJZING!
Verdraai nooit het starre onderste gedeelte.
AANWIJZING!
Uit de condensslang kan eventueel nog restvloeistof komen.
- Losschroeven, tot de verbinding is gescheiden.
AANWIJZING!
Mocht koudemiddel zacht sissend weg-lekken, ga dan altijd verder met los-schroeven.
PAC 4600
- Schroef de rechter wartelmoer los met de meegeleverde steeksleutel SW 24. Hierbij met een tweede steeksleutel SW 21 het bovenste koppelingsdeel tegen houden (Afb. 15).
AANWIJZING!
Verdraai nooit het starre bovenste gedeelte.
- Losschroeven, tot de verbinding is gescheiden.
AANWIJZING!
Mocht koudemiddel zacht sissend weg- lekken, ga dan altijd verder met los- schroeven.

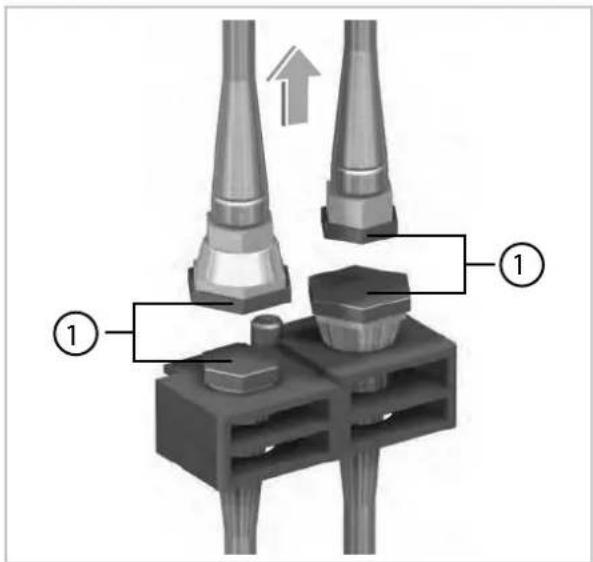

- Schroef de meegeleverde beschermkappen op de 4 koppelingshelften (Afb. 16).
- Zorg evt. voor een wanddoorvoer voor de verbindingsleiding van ∅ 60 mm.
- Na het opstellen, resp. de montage van de binnenunit en de buitenunit volgt het aan-sluiten van de verbindingsleiding aan de binnenunit in omgekeerde volgorde.
- Controleer na het aansluiten van de verbindingsleiding de snelkoppelingen op lekdichtheid.

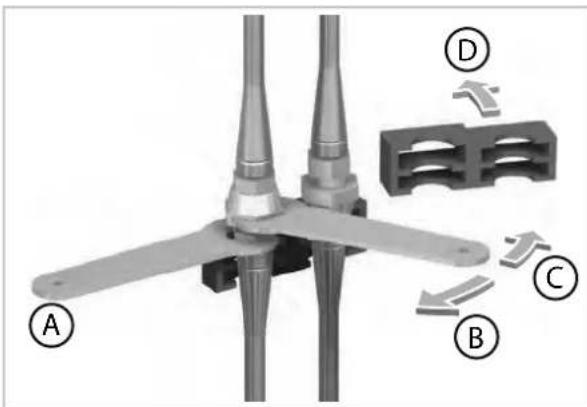

Afb. 14: Losschroeven van de linker wartelmoer
A: Tegenhouden
B: Vastdraaien
C: Losdraaien
D: Bevestigingsklemmen

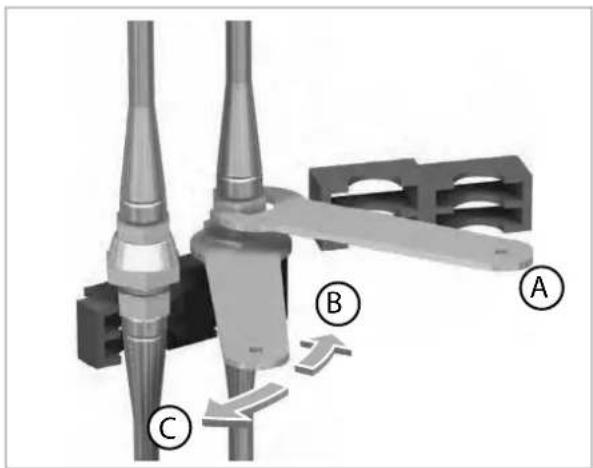

Afb. 15: Losschroeven van de rechter wartelmoer
A: Tegenhouden
B: Vastdraaien
C: Losdraaien
7 Elektrische aansluiting
Elektrisch aansluitschema
AC["XN"], AC["YN"], AC["ZN"], AC["KN"], AC["KK"], AC["KL"], AC["KL+YN"], AC["KL+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+<br> ZM[XN"], ZM["YN"], ZM["ZM"], ZM["KM"], ZM["KL"], ZM["KL+YN"], ZM["KL+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+YN+<br> ZM[XN"], ZM["YN"], ZM["ZM"], ZM["KM"], ZM["KL"], ZM["KL+YN"], ZM["KL+YN+YN+YN+YN+YN+YN+YN+<br> ZM[XN"], ZM["YN"], ZM["ZM"], ZM["KM"], ZM["KL"], ZM["KL+YN"], ZM["KL+YN+YN+YN+YN+YN+<br> ZM[XN"], ZM["YN"], ZM["ZM"], ZM["KM"], ZM["KL"], ZM["KL+YN"], ZM["KL+YN+YN+YN+YN+YN+<br> ZM[XN"], ZM["YN"], ZM["ZM"], ZM["KM"], ZM["KL"], ZM["Kl"], ZM["KL+YN"]
Afb. 17: Elektrisch aansluitschema
PCB1: Stuurprintplaat
PCB2: Hoofdprintplaat
SM: Swing-motor
FM1: Verdamperventilator
FM2: Condensorventilator
WM: Condenspomp
CM: Compressor
OLP: Compressoroververhittingsbeveiliging
CX1: Condensor verdamperventilator
CX2: Condensor condensorventilator
CX3: Condensor compressor
RT: Sensor circulatieluchttemperatuur
CT: Sensor vorstbeveiliging
MS1: Microschakelaar storing (reservoir vol)
MS2: Microschakelaar condenspomp
Kleurcode:
BK: Zwart
BR: Bruin
BU: Blauw
GR: Grijs
OR: Oranje
R: Rood
W: Wit
Y: Geel
8 Verhelpen van storingen
Het apparaat is volgens de modernste productiemethoden geproduceerd en meerdere keren op een probleemloze werking gecontroleerd. Ontstaan echter toch storingen, controleer dan het apparaat volgens de onderstaande lijst. Als alle controles zijn uitgevoerd en het apparaat nog steeds niet probleemloos werkt, neem dan contact op met een gespecialiseerd bedrijf in uw buurt.
Storing in de werking
| Foutbeschrijving Oorzaak Verhelpen | ||
| Het apparaat start niet op Stroomuitval Spanning controleren ev. wachten | ||
| op herinschakeling | ||
| Netzekering of besturingszeke-ring defect | Laten vervangen | |
| Netstekker niet in het stopcon-tact | Netstekker in het stopcontact steken | |
| Condensreservoir vol, indicatie "DRAIN WATER" knippert | Reservoir via de condensafvoerslang legen | |
| Timerbedrijf geactiveerd Eind van de timertijd afwachten of opnieuw op de toets "I / 0" drukken | ||
| Het apparaat werkt met een lagere luchtcapaciteit | Afvoerlucht- resp. uitlaatopen-ing vervuild resp. geblokkeerd door vreemde objecten | Openingen reinigen, vreemde voor-werpen verwijderen |
| Filter vervuild Filter reinigen volgens instructies | ||
| Buitenunit vervuild Lamellen reinigen aan de binnenkant van de buitenunit | ||
| Koellast van de ruimte te hoog Warmtebelasting verminderen | ||
| Er komt condens uit het apparaat Apparaat hangt scheef Rechtop zetten, letten op stabiele stand | ||
| Plug in condensafvoerslang ontbreekt | Slang weer lekdicht afsluiten | |
Storingsindicatie met code
| Foutcode Storing verhelpen / opmerking |
| 01 I/O PCBA communicatiefout |
| 02 Sensor luchtinlaat defect |
| 03 Sensor verdamper defect |
| 32 Sensor vloeistofleiding defect |
| 33 Sensor heetgas-compressor defect |
| 35 Compressortoerental niet correct |
| 36 Overtemperatuur compressor |
| 37 Vloeistofleiding warmtewisselaar te hoog |
| 38 AC lage stroom |
| 39 AC(A) te hoge stroom |
Foutcode Storing verhelpen / opmerking
40 AC(PCON) overstroom aangesproken
41 IPM printplaat communicatiefout
42 IPM printplaat algemene fout
43 IPM printplaat DC overstroom
44 PFC overstroom
45 Over-/onderspanning
46 IPM printplaat stroomfout
47 PFC overtemperatuur
9 Verzorging en onder- houd
Een regelmatige verzorging en het opvolgen van enkele basisvoorwaarden, waarborgen een storingsvrij gebruik en een lange levensduur van het apparaat.
Het apparaat moet na elke langere gebruiksduur, echter minimaal één keer per jaar, worden nagekeken en grondig worden gereinigd.
De gehele koude-installatie is een onderhoudsvrij, hermetisch gesloten systeem en mag alleen door hiervoor speciaal geautoriseerde vakbedrijven worden onderhouden, resp. gerepareerd.
GEVAAR!
Vóór alle werkzaamheden aan het apparaat moet de netvoeding worden uitgeschakeld en beveiligd tegen onbevoegd herinschakelen!
Afb. 18: Filter verwijderen
1 Filter
■ Reinig de apparaten met een vochtige doek. Gebruik geen waterstraal.
- Gebruik geen bijtende, schurende of oplosmiddelhoudende reinigingmiddelen.
- Gebruik ook bij extreme vervuiling alleen geschikte reinigingsmiddelen.
Leeg het condensreservoir en controleer voor en na een gebruiksseizoen of de diameter van de condensleiding is verminderd door verontreinigingen. In dat geval moet deze worden gereinigd.
AANWIJZING!
Controleer evt. de vervuilingsgraad van de warmtewisselaarlamellen.
- Het luchtfilter van de binnenunit regelmatig, indien nodig ook vaker.
PAC 4600
We adviseren een onderhoudscontract met een gespecialiseerd bedrijf.
Op deze manier is de bedrijfszekerheid van de installatie altijd gegarandeerd!
AANWIJZING!
Gebruik de binnenunit nooit zonder origineel filter. Zonder filter zouden de warmtewisselaar-lamellen van de binnenunit vervuilen en de capaciteit van het apparaat afnemen.
Luchtfilter van de binnenunit
Reinig het luchtfilter minimaal om de 2 weken. Verkort deze periode bij sterk verontreinigde lucht.
Reiniging van het filter van de binnenunit
Ga voor het reinigen als volgt te werk:
- Trek de netstekker uit het stopcontact.
- Trek het filter uit het apparaat (Afb. 18)
- Verwijder het stof van het filter. Bij lichte vervuiling kunt u eventueel een stofzuiger gebruiken.
- Reinig het filter bij sterke vervuiling voorzichtig in lauwwarm water.
- Laat het filter in de omgevingslucht drogen.
- Plaats het filter weer in het apparaat.
10 Buiten gebruik stellen
AANWIJZING!
Schakel het werkende apparaat nooit uit door het uit het stopcontact trekken van de netstekker.
Tijdelijk uit bedrijf nemen
Moet het apparaat gedurende langere tijd uit bedrijf worden genomen, bijv. gedurende de winter, moet als volgt te werk worden gegaan:
- Laat het apparaat ca. 2-3 uur werken in circulatiebedrijf. Hierdoor wordt restvocht uit het apparaat verwijderd.
- Neem het apparaat via de toets "I / 0" op het bedieningspaneel uit bedrijf. Trek dan pas de netstekker uit het stopcontact en het netsnoer opwikkelen op het apparaat.
- Leeg het interne condensreservoir via de condensafvoerslang aan de achterkant van de binnenunit.
- Voor opslag van de binnen- en buitenunit in een binnenruimte, controleren of er geen condenswater meer aanwezig is in de buiten-unit. Verwijder de plug uit de buiteneenheid voor het verwijderen van het condenswater.
- Reinig het filter en de kunststofoppervlakken.
- Hang de buitenunit aan de buitenunit.
- Bescherm het apparaat met kunststoffolie tegen stof.
- Het apparaat tegen zonlicht beschermd op een koele, droge locatie opslaan.
11 Apparaatafbeelding en reserveonderdeellijsten
11.1 Apparaatafbeelding binnenunit
Afb. 19: Explosietekening binnenunit
Wijzigingen in de afmetingen en de constructie door technische doorontwikkeling zijn ons voorbehouden.
11.2 Reserveonderdeellijst binnenunit
Voor het bestellen van reserveonderdelen graag direct contact opnemen met Trotec GmbH & Co.KG.
BELANGRIJK!
Voor het waarborgen van een correcte levering van de reserveonderdelen, altijd het apparaattype en het betreffende serienummer (zie typeplaatje) opgeven.
Bij de bestelling van reserveonderdelen naast het serienr. ook altijd het apparaatnr. en apparaattype (zie typeplaatje) opgeven!
Nr. Aanduiding PAC 4600
| 1 Voorwand | |
| 2 Greepholte | |
| 3 Afdekking, boven | |
| 4 Uitblaasrooster | |
| 5 Lamellen | |
| 6 Verstelhendel voor lamellen | |
| 7 Achterwand | |
| 8 Luchtfilter | |
| 9 Afdekking voor verbindingsleiding | |
| 10 Apparaatbodem | |
| 11 Bodemplaat, cpl. | |
| 12 Transportrol | |
| 13 Zij-afdekking, rechts / links | Op aanvraag na opgave van het serie-nummer |
| 14 Condensreservoir | |
| 15 Scheidingswand | |
| 16 Geluiddempingsplaten | |
| 17 Houder voor microschakelaar | |
| 18 Microschakelaar, (reservoir vol) | |
| 19 Microschakelaar, (pomp aan / uit) | |
| 20 Vlotter, (reservoir vol) | |
| 21 Vlotter, (pomp aan / uit) | |
| 22 Swing-motor voor lamellen | |
| 23 Koppeling voor swing-motor | |
| 24 Condenspomp cpl. | |
| 25 Elektrische klemmenstrook | |
| 26 Condensor, verdamperventilator | |
| 27 Condensator, condensorventilator | |
| 28 Frame, rechtsachter | |
| 29 Ventilator, cpl. | |
| Nr. Aanduiding PAC 4600 | |
| 30 Verdamperventilator | |
| 31 Compressor, cpl. | |
| 32 Verdamper | |
| 33 Koppeling, set (1x m / 1x v) | |
| 34 Verbindingsleiding, cpl. | |
| 35 Bevestigingsblok, cpl. | |
| 36 Condensafvoerslang | |
| 37 Toetsenbordprintlaat | Op aanvraag na opgave van het serie-nummer |
| 38 Folietoetsenbord | |
| 39 Stuurprintplaat | |
| 40 IPM beveiligingsprintplaat | |
| 41 Netsnoer met stekker | |
| 42 Hoofdprintplaat | |
| 43 Condensorprintplaat | |
| 44 Bekleding voor ventilator | |
| 45 Sensor circulatie | |
| 46 Sensor vorstbeveiliging |
11.3 Apparaatafbeelding buitenunit
Afb. 20: Explosietekening buitenunit
Wijzigingen in de afmetingen en de constructie door technische doorontwikkeling zijn ons voorbehouden.
11.4 Reserveonderdeellijst
| Nr. Aanduiding PAC 4600 | ||
| 50 Achterwand | ||
| 51 Voorwand | ||
| 52 Apparaatbodem | ||
| 53 Bekleding voor ventilator | Op aanvraag na opgave van het serie-nummer | |
| 54 Condensorventilator | ||
| 55 Bevestiging voor verdamperventilator | ||
| 56 Condensorventilator, motor | ||
| 57 Condensor | ||
| 58 Afdichting | ||
| Reserveonderdelen zonder afbeelding | ||
| Afstandsbediening | ||
| Condensor, compressor | Op aanvraag na opgave van het serie-nummer | |
| Bevestigingsset voor buitenunit, cpl. | ||
| Wandhouder | ||
Bij de bestelling van reserveonderdelen naast het serienr. ook altijd het apparaatnr. en apparaattype (zie typeplaatje) opgeven!
12 Index
A
Afvoeren van de apparaten en componenten.... D-6
Afvoeren van de verpakking D-6
B
Bediening
Bedieningspaneel...... D-9
Koelwerking...... D-10
Ontvochtigende werking...... D-10
Recirculatiewerking...... D-10
E
Explosietekening
Binnenunit...... D-21
Buitenunit...... D-23
F
Filter reinigen...... D-20
M
Milieubescherming...... D-6
Montage
Bevestiging op de buitenwand met bevestigingsbanden...... D-13
Binnenunit...... D-11
Buitenunit...... D-11
Montagehoogte...... D-12
Montage tegen de buitenwand met wand- houder...... D-12
Opstellen op de vloer...... D-11
Verbindingsleiding...... D-11, D-14
0
Onderhoud...... D-19
R
Recycling..... D-6
v
Veiligheid
Algemene...... D-4
Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... D-4
Kwalificaties van het personeel...... D-4
Markering van instructies...... D-4
Veiligheidsbewust werken...... D-5
Veiligheidsvoorschriften voor de exploitant..... D-5
Veiligheidsvoorschriften voor inspectie- werkzaamheden...... D-5
Veiligheidsvoorschriften voor montage...... D-5
Veiligheidsvoorschriften voor onderhouds..... D-5
Zelfstandige ombouw D-5
Zelfstandige vervaardiging van reserveonderdelen D-5
Verzorging en onderhoud...... D-19
