GEBRUIKSAANWIJZING TAC 5000 TROTEC

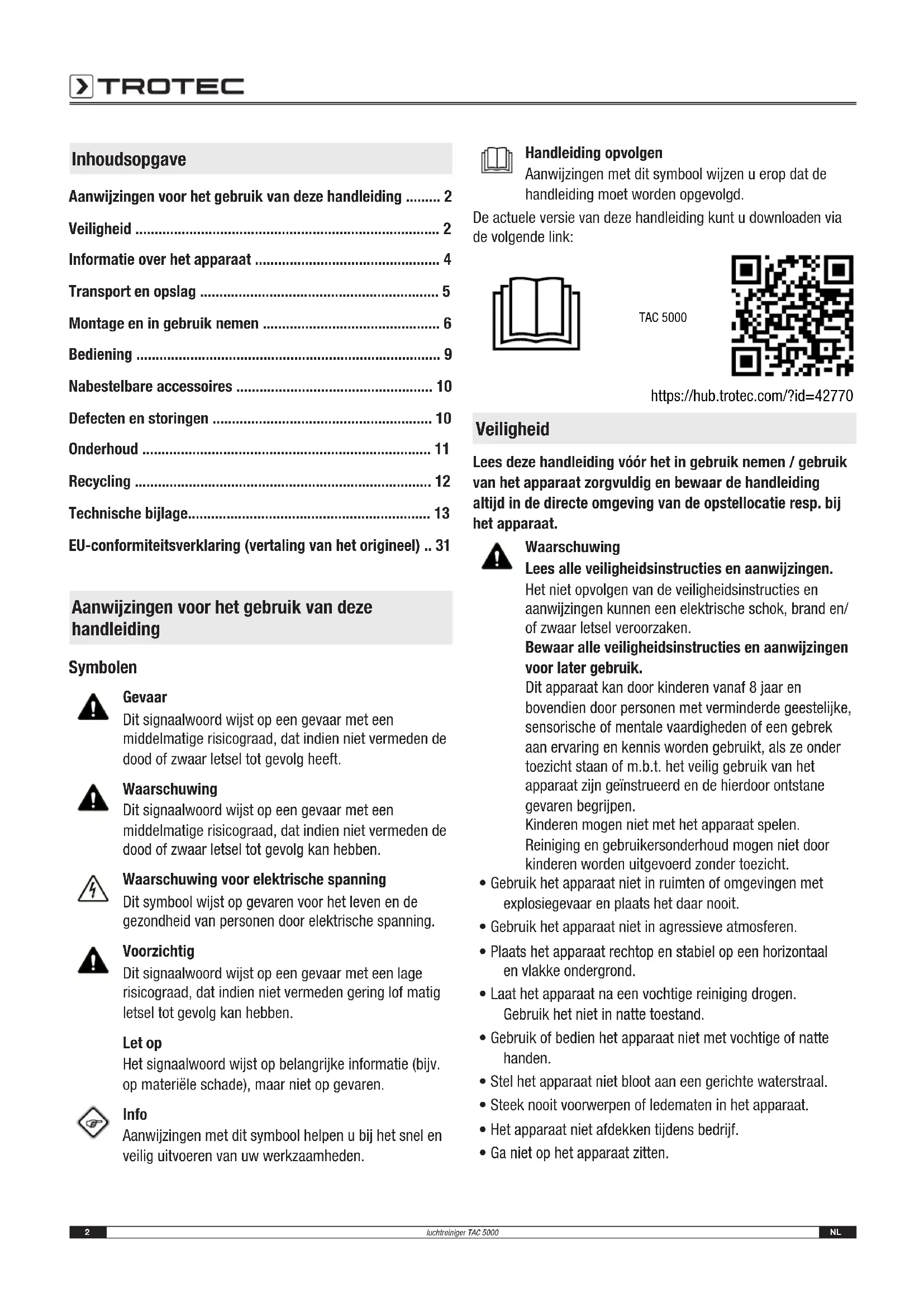

Aanwijzingen voor het gebruik van deze handleiding .... 2

Veiligheid 2

Informatie over het apparatus 4

Transport en opslag 5

Montage en gebruik nemen 6

Bediening 9

Nabestelbare accessoires 10

Defecten en storingen 10

Onderhoud 11

Recycling 12

Technische bijlage. 13

EU-conformiteitsverklaring (vertaling van het origineel) .. 31

Aanwijzingen voor het gebruik van deze handleiding

Symbolen

Gevaar

Dit signaalwoord wijst op een gevaar met een middelmatige risicograad, dat indien nicht vermeden de dood of zwaar letsel tot gezolg heeft.

Waarschuwing

Dit signaalwoord wijst op een gevaar met een middelmatige risicograad, dat indien nicht vermeden de dood of zwaar letsel tot gezolg kan hebben.

Waarschuwing voor elektrische spanning

Dit symbolism wijst op geziven voor het leven en de gezondheid van personen door elektrische spanning.

Voorzichtig

Dit signalwoord wijst op een gevaar met een lage risicograad, dat indien nicht vermeden gering lof matig letsel tot gevolg kan hebben.

Let op

Het signalwoord wijst op belongingsijke informatatie (bijv. op materièle schade), maar Niet op gezaren.

Info

Aanwijzingen met dit symbol helpen u bij het snel en veilig uitvoeren van uw werkzaamheden.

Handleiding opvolgen

Aanwijzingen met dit symbol wijzen u erop dat de handleiding moet worden opgevolgd.

De actuèle versie van deze handleiding kutn u downloaden via de volgende link:

Lees deze handleiding vór het in gebruik nemen / gebruik van het apparaat zorgvuldig en bewaar de handleiding algid in de directe omgeving van de opstellocatie resp. bij het apparaat.

Waarschuwing

Lees alle veiligheidsinstructies en aanwijzingen.

Het Niet opvolgen van de veiligheidsinstrumenties en aanwijzingen hunnen een elektrische schok,brand en/ of zwaar letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.

Dit apparaat kan door kinderen vanaf 8aar en bovendien door personen met verminderde geestelijkke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als ze onder toezicht staan of m.b.t. het veilig gebruik van het apparaat zich geinstruerd en de hierdoor ontstane bevaren begrijpen.

Kinderen mogen nicht met het apparaat spelen.

Reiniging en gebruikersonderhoudogensiet door kinderen wordenuitgevoerdzondertoezicht.

• Gebruik het apparaat Niet in ruimten of omgevingen met explosiegevaar en plaats het waar nooit.
• Gebruik het apparaat Niet in agressieve atmosferen.
• Plaats het apparaatrechtop en stabel op een horizontaal en vlakke ondergrond.
• Laat het apparaat na een vochtige reiniging drogen. Gebruik het Niet in natte toestand.
• Gebruik of bedien het apparaat Niet met vochtige of natte handen.
• Stel het apparaat Niet bloot aan een gerichte waterstraal.
• Steek nooit voorwerpen of ledematen in het apparaat.
• Het apparaat Niet afdekken tijdens bedrijf.

• Ga Niet op het apparaat zitten.

• Het apparaat is geen spellegood. Houd kinderen en dierenuit de buurt.

• Controller voor elk gebruik van het apparatus de accessoires en aansluitonderdelen hiervan op möglichke beschadigingen. Gebruik geen defecte apparaten of apparatusaatonderdelen.
• Zorg dat alle elektrische kabels bulten het apparaat+zijn beschermd gegen beschadligingen (bly, door dieren). Gebruik het apparaat nooit schade aan elektrische kabels of aan de netaansluit!
• De netaansluiting moet voldoen aan de gegevens in de technische bijlage.
• Steek de netstekker in een volgens de voorschriften gezekerd stopcontact.
• Bij het kiezen van verleungsnoeren de technische gegevens opvolgen. Het verleungsnoer volledig uitrolen. Voorkom elektrische overbelasting.
• Voor aanvang van onderhouds-, verzorgings- of reparatiewerkzaamheden aan het apparaat de stekker uit het stopcontact trekken.
• Schakel het apparaat uit en verwijder het netsnoer uit het stopcontact als u het apparaat Niet gebruikt.
• Gebruik het apparaat nooit als u schade aan de netstekker of het netsnoer constaeteert. Wordt het netsnoer van dit apparaat beschadigd, moet het door de fabrikant of de klantendienst hiervan of door een vergelijkbaar gekwalificeerde persoon worden verrangen, zodat gezaren worden voorkomen. Defecte netsnoeren vormen een ernstig gevaar voor de gezondheid!

Bedoeld gebruik

Gebruik het apparaat uitsluitend voor reiniging van atmosferische Licht van net geleidende en net brandbare stoffen, nevels, resp. zwevende stoffen, door het gebruik van de geschikte filterklassen en volgens de technische gevevens. Het apparaat is bedoeld voor de commercie sector.

Elk ander gebruk dan het bedoeld gebruk is, geldt als verkeerd gebruk.

Logisch voorspelbaar verkeerd gebruik

• Plaats het apparaat Niet op een natte resp. overstroomde ondergrond.
  Leg geen voorwerpen, zoals kledingstukken op het apparaat.
• Gebruik het apparaat Niet in de buitenlucht.
• Gebruik het apparaat Niet voor het aanzulgen van dampen, resp. vloeistoffen.
• Geen eigendahlige constructieve wijzigingen, evenals aan of ombouwwerkzaamheden aan het apparaat uitvoeren.

Persoonlijke kwalificaties

fundamentele kennis m.b.t. de veilige omgang met elektrische apparaten hebben.
- de handleiding, vooral het hoofdstuk veiligheid hebben gelezen en begrepen.

Elektromonteur

Opgeleide elektronomeurs要去en elektrische schema's lezen en begrijpen, elektrische machines in bedrift stellen, onderhouden en repareren, schakel- en besturingskosten

Restgevaren

Waarschuwing voor elektrische spanning

Werkzaamheden aan elektrische onderdelen mogen alleen door een geauthoriseerd gespecialiseerd bedrivij worden uitgevoerd!

Waarschuwing voor elektrische spanning

Voor alle werkzaamheden aan het apparaat de netstekker uit het stopcontact verwijderen! Raak de netstekker Niet aan met vochtige of natte handen.

De netstekker van het netsnoeruit het stopcontact trekken door de netstekker vast te pakken.

Voorzichtig

Letselgevaar door opwervelende voorwerpen!
Zorg voor het inschakenen van het apparaat dat er geen losse dingen (kledingstukken, haren...) in de buurt van de luchtinlaat en luchtuitlaat aanwezigহ!

Let op

Rekening honden met overspanningsbeveiliging. Het apparaat is uitgerust met een overspanningsbeveiliging. Houd er bij controles van de elektrische vergilgheid reckening mee dat de testspanning tot 250V 要去 worden gereduceerd.

Let op

Gebruik het apparaat nooit zonder geplaatst luchtfilter bij de luchtinlaat!

Zonder luchtfilter verruild het apparaat inwendig. Hierdoor kan de capacititeit worden verminderd en het apparaat worden beschadigd.

Let op

Gebruik voor het reinigen van het apparaat geen agressieve reinigingsmiddelen, schuur- of oplosmiddelen.

Gedrag bijoodgevallen

1. Schakel het apparaat UIT.
2. Het apparaat van het stroomnet scheiden, door de netstekker uit het stopcontact te trekken. Hierbij de stekker vastgrijpen en nicht de kabel.
3. Sluit een defect apparaat Niet opnieuw aan op de netaansluiting.

Informatie over het apparaat

Beschrijving van het apparatusat

Luchtreinigers worden gebruikt voor filtering van de ruimtelucht. Op bouwplaatsen of in saneringsomgevingen hunnen hoge stofconcentraties ontstaan, bijv. bij het grabuik van haakse slijpers of bij straal-, breek- en sloopwerkzaamheden, maar ook bij het aanmengen van droge mortels of tegelloijm.

De luchtreinigersuit de TAC-serie dienen - afhankelijk van het toegepaste filter - voor het verwijderen van asbest-, bouwpuin-, kwarts-, meel- en houtstof en ook schimmelsporen, evenals verfdeeltjes en mineraalvezels in de lucht, die bij de bovenstaande werkzaamheden konnen ontstaan.

Deze stoffen moeten zoveel möglichk in de buurt van de bron worden afgezogen, zodate belasting met schadelijke stoffen in de ademlucht tot een minimum worden beperkt. Afhankelijk van de toegepaste filterkwaliteit, is het gebruik van het apparatus voor het afschieren van kwartshoudende, minerale stoffen, houtstof, loodhoudende stoffen, kunstmatige mineraalvezels of tegen hoge temperaturen bestendige gezels togetstaan.

De luchtreiniger heeft een sensorondersteunde Flowmaticregeling voor automatisch handhaven van de voorgeselecteerde luchthoeveelheid.

Ook is het gebruik als onderdrukhandhavingsapparaat bij schimmel-, resp. asbestsanering möglichk. Bij andere gevaarlijke stoffen zijn er extra eisen: waarom de betreffende technische regels voor gevaarlijke stoffen (TRSG), resp. de landspecifieke voorschriften opvolgen.

Het apparatus is geschikt om:

• in een ruimte te zorgen voor onderdruk, bijv. in ruimten met een hoge belasting met schadelijke stoffen;
• in werkomgevingen de lucht te reinigen via circulatiebedrijf, bijv. bouwplaatsen binnen, werkplaatsen, etc.;
• in een ruimte te zorgen voor overdruk, bijv. cleanrooms;
• gefilterde verse lucht toe te voeren.

Het apparaat is als volgt opgebouwd:

• behuizing met stapelhulp
  regelbareventilatorvoorluchttransport
• filterbewaking voor de luchtvolumestroom

Het apparaat kan worden uitgerust met verschillende filters. Dit biedt de gebruiker de möglichkheid zowel de filterkwaliteit als de volgorde van de filterketen te configureren, afhankelijk van het toepassingsbereik. De filters要去en op basis van het toepassingsbereik worden gekozen.

Het apparatus is geschikt voor goedkeuring volgens TRGS 519, stofklasse H.

Info

De filters worden nicht meegeleverd!

Kies de filters op basis van uw toepassingsbereik UIT ons filterassortiment. Plaats voor de eerste inbedrijfstelling het door u gekozen filter.

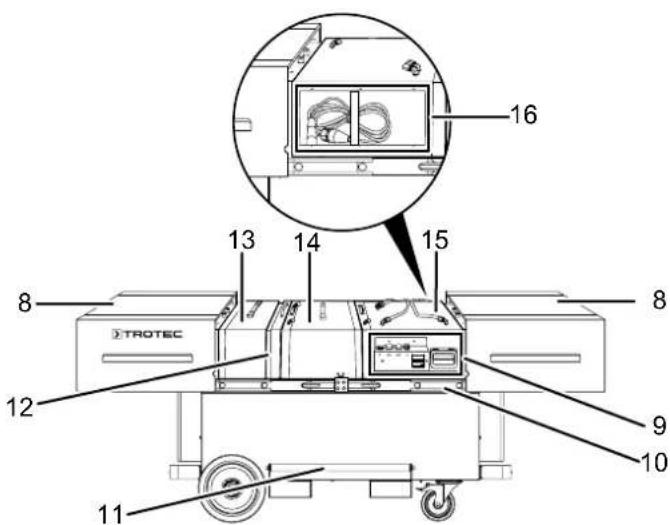

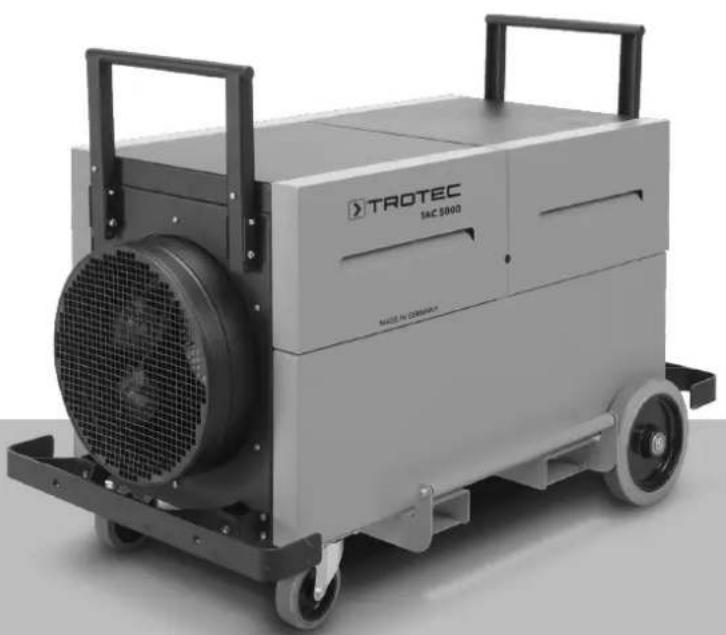

Overzicht van het apparaat

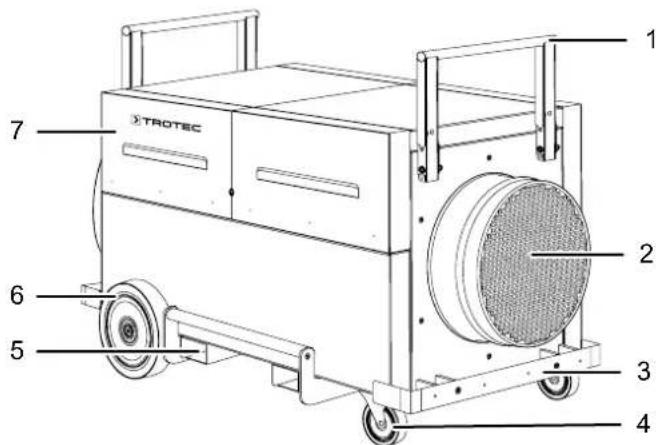

Nr. Aanduiding

1 Stapel-/schuifbeugel
2 Luchtaanzuigopening met slang-/pijpaansluiting
3 Stoutbescherming
4 Zweckwielen met parkeerrem (rubber, nicht afgevend)
5 Vorkhefttrucksleuf
6 Wiel (rubber, nicht afgevend)
7 Klapdeksel
8 Schuifdeksel
9 Bedieningspaneel
10 Telescooprail
11 Tilgreep
12 Spanframe
13 Voorfilter-box
14 Hopfdfilter-box
15 Ventilator-box
16 Kabelvak

Transport en opslag

Let op

Het apparaat kan beschadigd raken als het Niet correct wordt opgeslagen of getransporteerd.

De informatatie m.b.t. het transport en de opslag van het apparaat opvolgen.

Transport

Voor elk transport de volgende instructies opvolgen:

• Het apparatus isuitgeschakeld.
• Het apparatus is van het stroomnet gescheiden en de netstekker isuit het stopcontact getrokken.

Na elk transport de volgende instructies opvolgen:

• Het apparatus isrecht opgeesteld.

Opslag

Zorg voor de volgende opslagcondities als het apparaat Niet worden gezruikt:

• Het apparaat droog en gegen vocht enitte beschermd opslaan.
• Het apparaat rechtopstaand en op een locatie die beschermd is gegen stof en direct zonlicht opslaan.
• Bescherm het apparaat indien nodig met een hoes gegen binnendringen van stof.

Montage en in gebruik nemen

Leveromvang

• 1 x apparaat
• 1 x handleiding

Apparaat uitpakken

Waarschuwing

Er bestaat verstikkingsgevaar voor kinderen door verpakkingsmaterialaal! Verpakkingsfolie en verpakkingsonderdelenuit de buurt van kinderen houden. Er bestaat levensgevaar door verstikking.

1. Open de doos en het apparaat hieruit halen.
2. Verwijder de verpakking volledig van het apparaat.
3. Het netsnoer volledig afwikkelen. Controller of het netsnoer nicht is beschadigd en beschadig het Niet bij het afwikkelen.

Montage

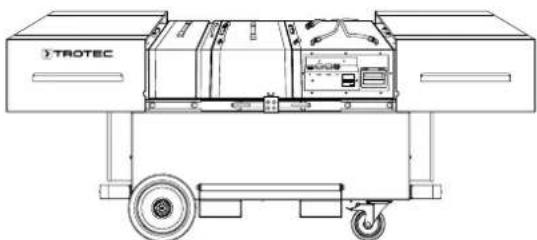

Schuifdeksels

Voor het openen van de schuifdeksels (8), als volgt te werk gaan:

1. De stapelbeugel (1) maar boven klappen en omklappen.
2. De schuifdeksels (8) met enige kracht maar buiten trekken en tot de aanslag uit elkaar schuiven.

Voor het sluiten van de schuifdeksels (8), als volgt te werk gaan:

1. De schuifdeksels (8) in elkaar schuiven, tot ze vergrendelen.
2. De stapelbeugels (1) rechttopplaatsen en vergrendelen.

Klapdeksels

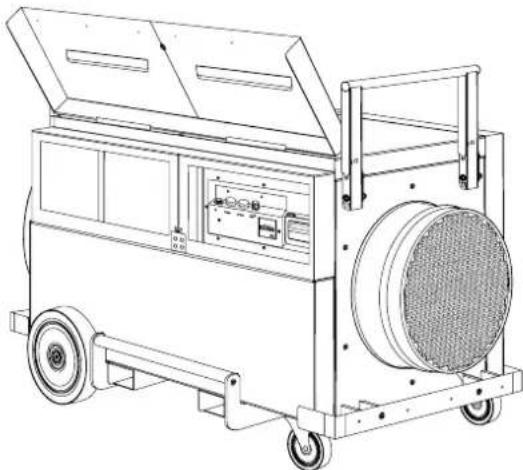

Voor het openen van de klapdeksels (7), deze maar boven zwenken, tot ze worden vastgehonden door de magneten.

Bij het sluiten van de klapdeksels, te werk gaan in omgeekerde volgorde.

Filters plaatsen

Info

De filters worden nicht meegeleverd! Kies de filters op basis van uw toepassingsbereik uit ons filterassortiment. Plaats voor de eerste inbedrijfstelling het door u gekozen filter.

Voor het in gebruik nemen要去 de filterketen van het apparaat op basis van het gewenste toepassingsbereik worden geconfigureerd. Hiervoor zich twee filterboxen beschikbaar.

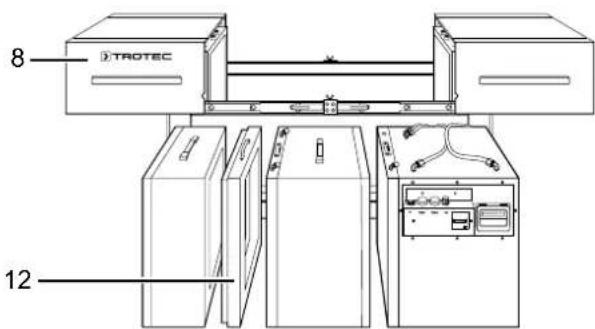

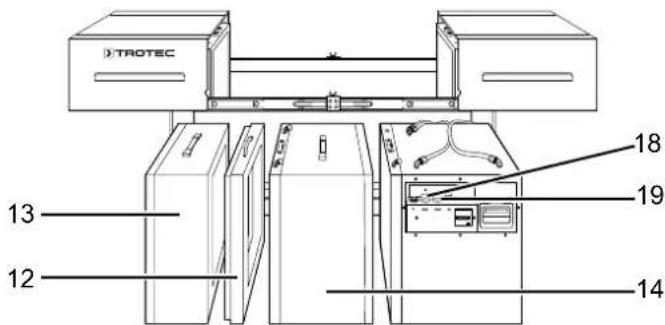

1. Open de schuifdeksels (8).
2. Het spanframe (12) maar boven eruit trekken.
3. Verwijder indien nodig meer boxen uit het apparaat.

Let op

Let bij de filtermontage op de correcte doorstroomrichting volgens de richting van de luchtstroom (luchtstromingsrichting: vanchyter maar voren)!

Zorg dat het hoofdfilter onder in de behuizing is vergrendeld. De vergrendeling bevindt zich onder het spanframe (12) en het voorfilter (13).

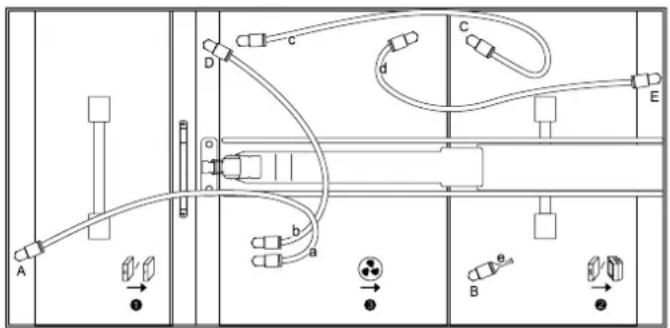

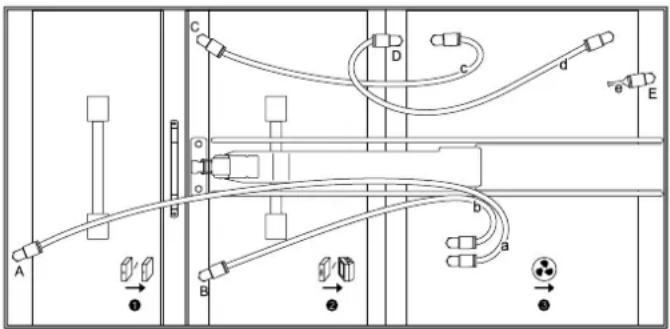

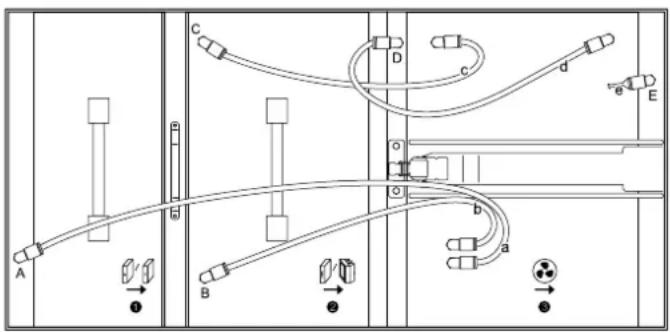

Configuratie

De TAC-serie heeft de Vario-Shift-functionie. Dit betekent dat de filtrerelementen voor alle toepassingen variabel en volgens de voorschriften nutzen worden geplaatst.

• Bouwplaats configuratie met afterschering van zwevende stoffen volgens DIN EN 60335-2-69 tot en met stofklasse H. Hier bij moet er rekening mee worden gehonden dat bij deze toepassenen hoofdzakelijk de filtering van stoffen die gevaarlijk zijn voor de gezondheid, deels zichs kankerverwekkende stofdeeltjes, op de Voorgrond staat. Om te zorgen dat bij de afzuiging van dergelijke stoffen ook bij lekkages geen ongefilterde luchtuit het apparaat kan weglekken,要去 de gehele filterketen met onderdruk worden gebruikt. Dit wil zeggen dat de ventilator na het hoofdfilter要去 worden geplaatst! Beiden要去en met de spanelementen aan de apparaatzijde worden opgespannen, zatat het filter voor zwevende stoffen gedurende de gehele bedrijfstijd Niet in contact kan komen met belaste lucht en het risico op lekkages geminaliseerd is!

• Cleanroom configuratie met afterschidding van zweveende stoffen volgens DIN EN 1822-1:1998 tot en met filterklasse H14 (bij een aanzienlijk verminderde luchthoeveelheid zijn ook filters met een hogere afterschiedingsgraad möglichk). Hierbij worden doorgaans lucktuit een belaste zoneaar een schone zone geleid, bijv. als verse luchttoevoer. Hierbij vereisen de geldende voorschriften doorgaans dat de gefilterde luckt met een schone en met overdruk gebruekte luchtleidingen/-kanalen in aanraking mag komen. Daarom要去 de ventilator voor het hoofdfilter worden geplaats! Ook hier要去 elementen zoals bij de bouwplaats configuratie worden opgespannen!

• Algemene configuratie voor de reiniging van de lucht van grof stof, resp. fijnstof volgens DIN EN 779 tot en met filterklasse F9. Deze toepassenen vereisen geen bijzondere positiOnering van de ventilator. Voor een eenvoudige hanteerbaarheid bij de filtervervanging, worden aanbevolen de ventilator als LAST element in te bouwen en op te spannen.

Let op

Bij de individuele configuraties is het belangrijk te zorgen dat de luchtslangen (aanduiding a, b, c, d) en de blindplug (23) op basis van deplaatsing van de boxen (voorfilter = 1 + hoofdfilter = 2 + ventilator = 3 ) op de meetpunten (aanduiding A, B, C, D, E) worden aangesloten. Anders zal de filterbewaking nicht werkken!

Voorbeeld:

In gebruk nemen

Houd bij het opstellen van het apparaat rekening met de minimale afstanden t.o.v. wanden en objcten, volgens het de hoofdstuk technische bijlage.

• Controller de toestand van het netsnoor, voordat het apparaat waar in gebruik worden genomen. Bij twijfel aan de probleemloze toestand hiervan, contact opnemen met de klantendienst.
• Plaats het apparaatrechtop en stabel op een horizontaal en vlakke ondergrond.
• Voorkom struikelgevaar bij het leggen van het netsnoer, resp. andere elektrische snoeren, vooral bij het opstellen van het apparaat middenin een ruimte. Gebruik snoerbruggen.
  Zorg dat verlengsnoeren volledig zich uit-, resp. afgerold.
• Het apparaat in de buurt van de bron van de luchtvervuiing positioneren.
• Houd bij het opstellen van het apparaat voldoende afstand t.o.v. warmtebronnen.
• Zorg dat gordijnen of andere objecten de luchtstroom nicht hinderen.
  Zorg dat de luchtinlaat en luchtuitlaat vrij+zijn.

Opstellen van het apparaat binnen een ruimte waar de lucht要去 worden gereinigd

• Zorg bij het opstellen van het apparaat voor een centrale positinering in de ruimte waarin de lucht要去 worden gereinigd. Alternatifiek Aunt u het apparaat in de buurt van de bron van de luchtvervuiing positereren.
• Voor gebruik controeren of de filters zoals gewenst in het apparaat�n geinstalleerd.
• Het apparaat werkt in circulatiebedrijf, d.w.z. de verruilde lucht komt via de luchtaanzuiogopening in de luchtreiniger en worden gereinigd uitgeblazen uit de luchtuitblaasopening.

Luchtreining binnen een afgeschot gedeelte via circulatiebedrijf:

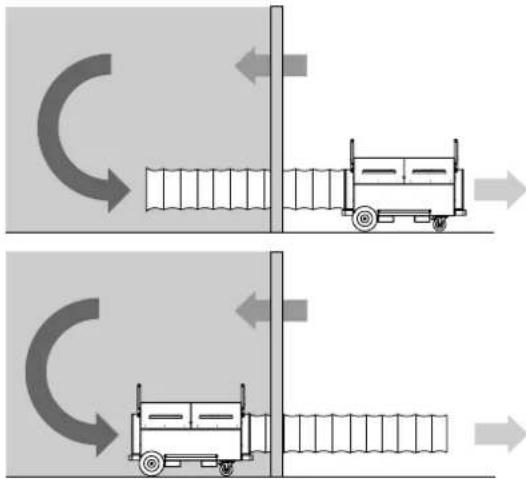

Opstellen van het apparaat buiten een ruimte waar de lucht要去 worden gereinigd

Het apparaat kan in circulatiebedrijf of ventilatiebedrijf worden aangesloten.

Bij circulatiebedrijf worden de te reinigen lucht via een slanguit de ruimte in de luchtaanzuiqopening van het apparaat geleid. De gereinigde lucht worden via een andere slang vanaf de luchtuitblaasopening waar nad de ruimte geleid.
Bij ventilatiebedrijf worden de te reinigen lucht via een slanguit de ruimte in de luchtaanzuiqopening van het apparaat geleid. Hierdoor worden een geringe onderduk in de ruimte gehandhaafd. Verse lucht van buiten stroomt waar binnen.

Opstellingsvarianten voor onderdrukhandhaving:

Bij het aansluiten van slangen moet op het volgende worden gelet:

• Pijpleidingen en slangen要去en zich ontworpen voor de beschikbare staatische druk van de ventilatoren. Ze要去en zoveel möglichrecht en uitgestrekt worden gelegd. Bij het apparaat kan een 7,6 m luchtslang zowel aan de luchtaanzuiqopening als aan de luchtuitblaasaansluiting worden aangesloten.
• Luchtaanzug- en luchtuitblaasopening zijn minimaal 1 muit elkaar geplaatst.

Netsnoer aansluiten

• De netstekker aansluiten op een volgens de voorschriften afgezekerd stopcontact.

Bediening

Bedieningseinlementen

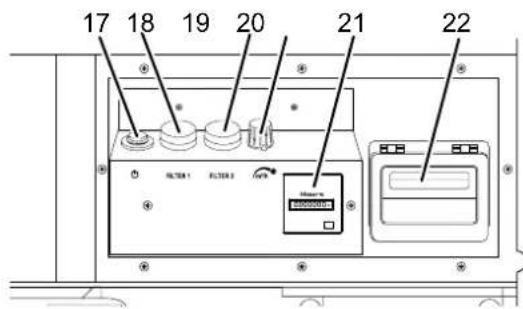

Nr. Aanduiding Betekenis
17 Toets Aan/uit Apparaat in- of		uitschakelen
18 Waarschuwingslampje Filter 1		Indicatie voor eenoodzakelijk verwangting van groffilter, resp. fijnfilter
19 Waarschuwingslampje Filter 2		Indicatie voor eenoodzakelijk verwangting van het filter voor zweveende stoffen, resp. het pocketfilter
20 Draairegelaar Luchthoeveelheid		Instellen van de gewenste luchthoeveelheid
21 Bedrijfsurenteller Weergave		van bedrijfsuren
22 Flowmatic met display Weergave van de luchthoeveelheid (volumestroom)

Apparaat inschakelen

1. Zorg dat de luchtaanzuioping en de luchtuitblaasopening Niet zich afgedekt.
2. Draai de draairegelaar Luchthoeveelheid (20) linksom maar het laagsteiveau.
3. Druk op de toets Aan/uit (17).

De toets Aan/uit (17) gaat branden.

Luchthoeveelheid instellen

Met de traploze draairegelaar Luchthoeveelheid (20) heeft u de mogelijkheid het toerental van de ventilator en zo de getransporteerde luchthoeveelheid van het apparatus te verstellen.

Buitengebruik stellen

Waarschuwing voor elektrische spanning

Raak de netstekker Niet aan met vochtige of natte handen.

• Schakel het apparaat UIT.
• Het apparaat van het stroomnet scheiden, door de netstekker uit het stopcontact te trekken. Hierbij de stekker vastgrijpen en nicht de kabel.

Nabestelbare accessoires

Waarschuwing

Gebruik alleen accessoires en hulpapparaten, die in de gebruiksaaanwijzing zijn opgegeven.

Het gebruik van andere dan in de handleiding aanbevolen werkgereedschappen of andere accessoires kan letselgevaar veroorzaken.

Aanduiding Artikelnummer
G4 Z-line-filter / ISO Coarse 75% 7.	160.000.448
F7 plisséfilter-cassette / ISO ePM10 75%	7.160.000.449
F7 pocketfilter / ISO ePM10 75% 7.	160.000.450
H13 filter voor zwevende stoffen met goedkeuring voor stofklasse H	7.160.000.451
G3 spuitnevelfilter / ISO Coarse 30%	7.160.000.452
Actief koolfilter 7.165.005.000
Luchttransportslang Tronect SP-T, lenge 7,6 m	6.100.001.212

Defecten en storingen

Het apparaat isijdens de productie meerere keren op een goede werkung getest. Mochten er desondanks storingen ontstaan, controller het apparaat dan op basis van de volgende lijst.

Het apparaat start nicht op:

• Controller de netaansluiting.
• Controller het netsnoor en de stekker op beschadigingen.
• Controller de afzekering van de gebouwinstallatie.
• Wacht 10 minutes, voordat u het apparaat opnieuw start. Mocht het apparaat Niet opstarten, maar dan een elektrische controle uitvoeren door gespecialiseerd bedrijf of door Trotec.

Het apparaat maakt herrie, resp. trilt:

• Controller of het apparaatrechtop en stabel staat.

Het apparaat wordt zeer heet, maakt herrie, resp. verliest capacititeit:

• Controller de luchtinlaat en het luchtfilter op verruilingen. Verwijder uitwendige verruilingen.

Het apparatus verspreid een onaangename geur:

• Er können rook, bijv. sterke tabaksrook, geuren en verontreinigungen in de lucht aanwezig়n. Ventileer der ruimte.

Werkt het apparaat na deze controles nog nicht probleemloos:

Neem contact op met de klantendienst van de fabrikant. Het apparaat indien nodig voor reparatie maar een geautoriseerd elektrotechnischvakbedrijf ofaar de fabrikant brengen.

Onderhoud

Werkzaamheden voor aanvang van het onderhoud

Waarschuwing voor elektrische spanning

Raak de netstekker nicht aan met vochtige of natte handen.

• Schakel het apparaat UIT.
• Het apparaat van het stroomnet scheiden, door de netstekkeruit het stopcontact te trekken. Hierbij de stekker vastgrijpen en Niet de kabel.

Waarschuwing voor elektrische spanning

Werkzaamheden waarvoort het openen van het apparaatoodzakelijk is,ogen uitsluitend door geautoriserdevakbedrijvenofdoordefabrikant wordenuitgevoerd.

Let op

Rekening houden met overspanningsbeveilig

Het apparaat is uitgerust met een overspanningsbeveiliging. Houd er bij controles van de elektrische verilgheid rekening mee dat de testspanning tot 250 V要去 worden gereduceerd.

Behuizing reinigen

Reinig de behuizing met een vochtige, zachte en pleasvrijde doek. Zorg dat er geen vocht in de behuizing kommt. Zorg dat elektrische onderdelen Niet in contact komen met vocht. Gebruik geen agressieve reinigingsmiddelen, zoals reinigungssprays, oplosmiddelen, alcoholhoudende reinigingsmiddelen of schuirmiddelen voor het bevochtigen van de doek.

Visuele controle van het inwendige van het apparatus op verruilingen

1. Verwijder de luchtfilters.
2. Schijn met een zaklamp in de openingsen van het apparaat.
3. Controller het inwendige van het apparaat op verruilingen.

4. Is een dikke stoflaag te zien, reinig dan het inwendige van het apparaat dan met een stofzuiger.

5. Plaats de luchtfilters weeR.

Filtervarging

De filters moeten worden verrangen, als het waarschuwingslampje filter 1 (18), resp. filter 2 (19)ijdens gebruik gaat branden en een akoestisch signaal klinkt.

1. De luchtslang A van het meetpunt trekken.
2. Het spanframe (12) maar boven eruit trekken.
3. De voorfilter-box (13) maar boven UIT het apparaat trekken en verwijder de filters UIT de box.
4. Indien nodig ook de klem en spanhendel op de filter-boxen losmaken.
5. De luchtslangen B en C van de meetpunten trekken.
6. Beweeg de hoofdfilter-box (14) iotaar de zijkant.
7. De hoofdfilter-box (14) maar boven uit het apparaat trekken en verwijder de filters uit de box.
8. Bij het inbouwen van de filterboxen in omgekeerde volgorde te werk gaan.

De telescooprails (10) van het deksel要去en na reiniging indien nodig waar worden ingevet.

Recycling

De verpakkingsmaterialen alkijd milieubewust en volgens de geldende lokale recyclingvoorschriften recyclen.

Het symbol van een doorgestreepte vuilnisbak geeft aan dat dit apparaat en deevt. bijbehorende componenten aan het einde van de levensduur volgens de richtlijn voor afgedankte elektrische en elektronische apparaten (2012/19/EU) en nationale wetgeving nichtogens worden afgevoerd met het huishoudelijk afval.

Voor kosteloze returnering় en inzamelpunten voor oude elektrische en elektronische apparaten beschikkaar bij u in de buurt. De adressen kurz u opvragen bij uw gemeente.

Voor veel EU-landen kut u zich via de website https://hub.trotec.com/?id=45090 informeren over andere returnmogelijkheden. Anders contact opnemen met een officiële, in uw land goedgekeurd recyclingbedrijf voor afgedankte apparaten.

Door het geschieren inzamelen van oude elektrische en elektronische apparaten worden recycling, materiaalhergebruik, resp. andere vormen van hergebruik van oude apparaten möglichke gemaakt. Ook worden zo negatieve gevolgen bij het recyclen van de möglichk in de apparaten opgenomen gevaarlijke stoffen voor het milieu en voor de menselijk gezondheid voorkomen.

Technische bijlage
Technische gegevens

Parameter Waarde
Model TAC 5000
Artikelnummer 1.580.000.125
Luchthoeveelheid max. 4500 m	3/uur
Aanbevolen luchthoeveelheid voor stofklasse H Ruimtegrootte Bij filteroppervlak H13	2500 m³/uur170 m³18 m²
Stofklasse(volgens EN 60335-2-69)	Stofklasse H (doorlaatgraad ≤ 0,005%) voor stoffen met werkplekgrenswaarden ≤ 0,1 mg/m³, kankerverwekkende gevaarlijke stoffen volgens GefStoffV § 11, TRGS 905, resp. 906, geschikt voor goedkeuring voor asbestsanering volgens TRGS 519
Motorvermogen 1270 W
Netaansluiting 1/N/PE ~ 230 V / 50-60 Hz
Nominale stroom 4,8 A
Aansluitkabel CEE 7/7, 2,5 m kabellengte	Rubberkabel (H05RR-F) lenght = 2,5 m
Luchttransportslangaansluiting aanzuig-/uitblaaszijde	400 mm
Geluidsniveau (afstand 1 m) 68 dB(A)
Afmetingen (length x bredte x hoogte)	1252 x 690 x 926 mm
Gewicht 113 kg

Aanbeveling voor toepassingspecifieke filtercombinations en betreffende geschiktheid voor ruimtegrootten

		Geschikt voor ruimten tot 1)
Toepassingsgebieten Filtercombinatie m		3	m2
Grof stof 2) (≤ 3 LW/μur6) G4 1200 480
Fijnstof 3) (≤ 3 LW/μur6)	G4 + F7 tot en met F9	600	240
Zwevenende stoffen 4) (≤ 3 LW/μur6)	G4 + H13	150	60
Hygiënezones 5) (≤ 3 LW/μur6)	G4 + H13	110	44

1) Bij een aangenomen ruimtehoogte van 3 m; 2) Typische grof-stoftoepassingen: Zagen, vijlen; 3) Typische fijnstoftoepassingen: Saneringswerkzaamheden met mineraal- of glaswelhoudende materialien; 4) Typische zwevend-stoftoepassingen: Sijjen, asbestresp. schimmelsanering, mineraalstof, etc., 5) H13 nageschakeld, 6) Luchtverversing per uu

Optionele uitrusting (op aanvraag)

Wielen met luchtbanden, zonder profiel

Bokrollen (inplaats van zwenkwielen)

Vorkhefftrucksleuven

Capaciteitsgrafiek

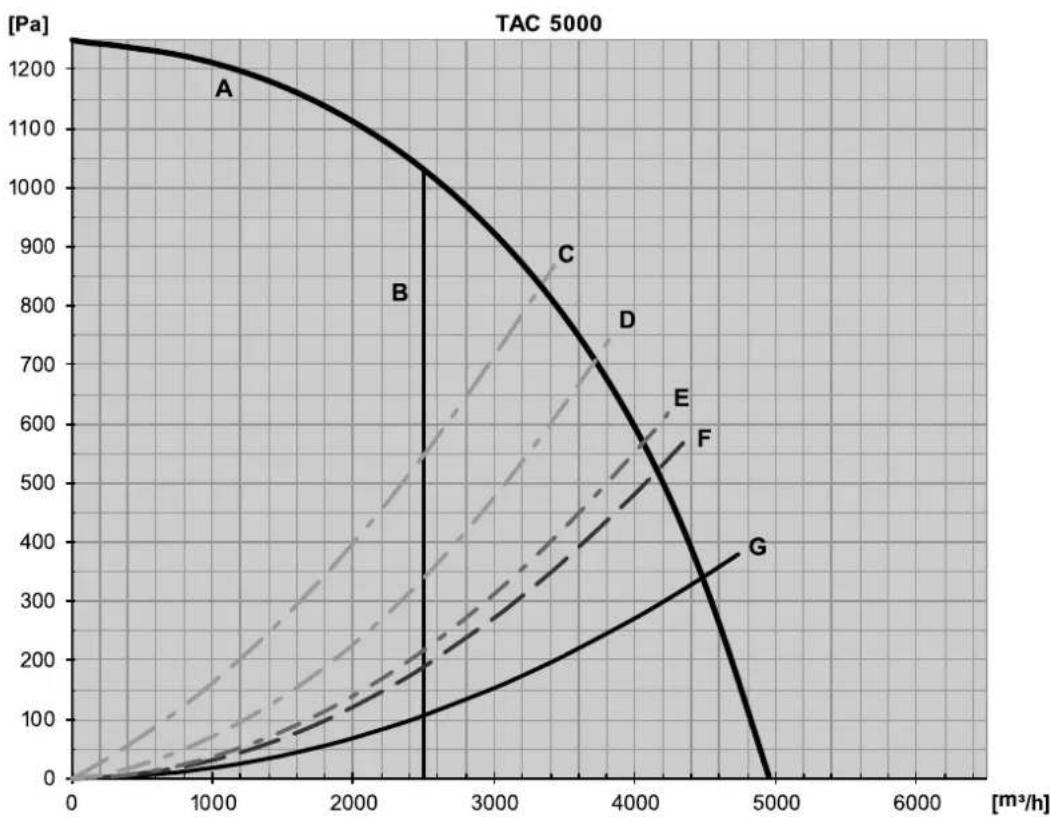

A Ventilator
B Aanbevolen	luchthoeveelheid voor stofklasse H
C Met filtercombinatie G4+H13 (goedkeuring voor stofklasse H) en luchttransportslang*
D Met filtercombinatie G4+F7 en luchttransportslang*
E Met filter G4 en luchttransportslang*
	Met spuitnevelfilter en luchttransportslang*
F Zonder filters, met luchttransportslang*
*Aangesloten op de drukzijde, standardlengte 7,6 m, gelegd met een 90°-bochtstuk. Bij gestrekt, bochtvrij leggen van de luchtlang়n tot maximaal 25% hogere luchthoeveelheden möglichk!

Totaaloverzicht Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Basisbehuzing ZAT0001045 9 Botsbescherming anschter ZAT0001055
2 Voorfilter ZAT0001167 10 Frame	ZAT0001140
3 HEPA ZAT0001004 11 Deksel ZAT0001062
4 Ventilator ZAT0001033 12 Veerspanelement P10000615
5 Spanelement ZAT0000975 13 Moer	P10000099
6 Spanarm P10003329	14 Bout	P10001594
7 Spanstang	P10003328 15 Moer	P10001121
8 Luchtuiatlaat	ZAT0001119

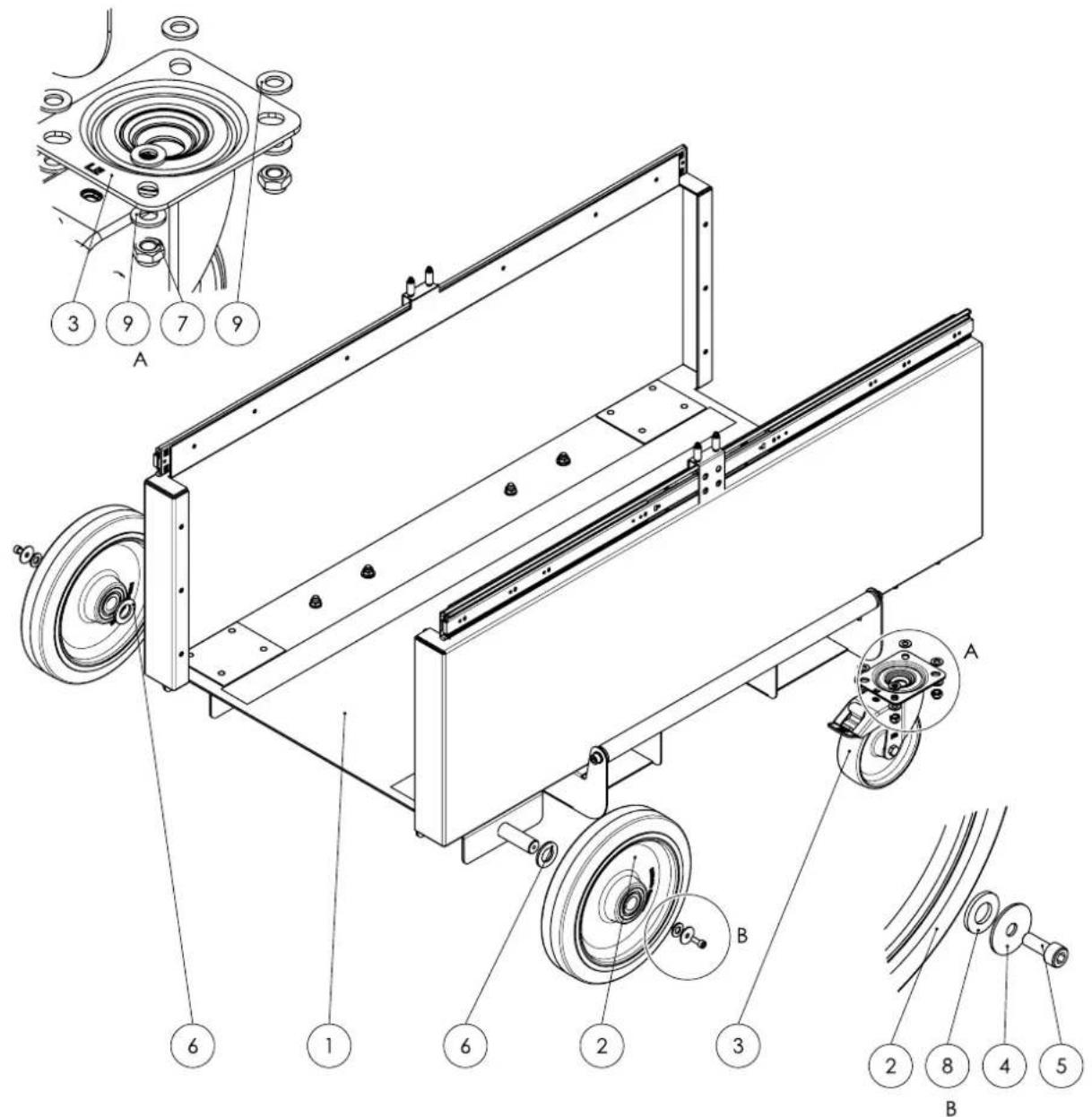

Basisbehuzing Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Bodemkuip ZAT0001110 6 Ring P10001612
2 Wiel P10001535 7 Moer P10000099
3 Wiel P10001534 8 Ring P100000306
4 Ring P10001119 9 Ring P10000016
5 Bout P10001252

Voorfilter Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer

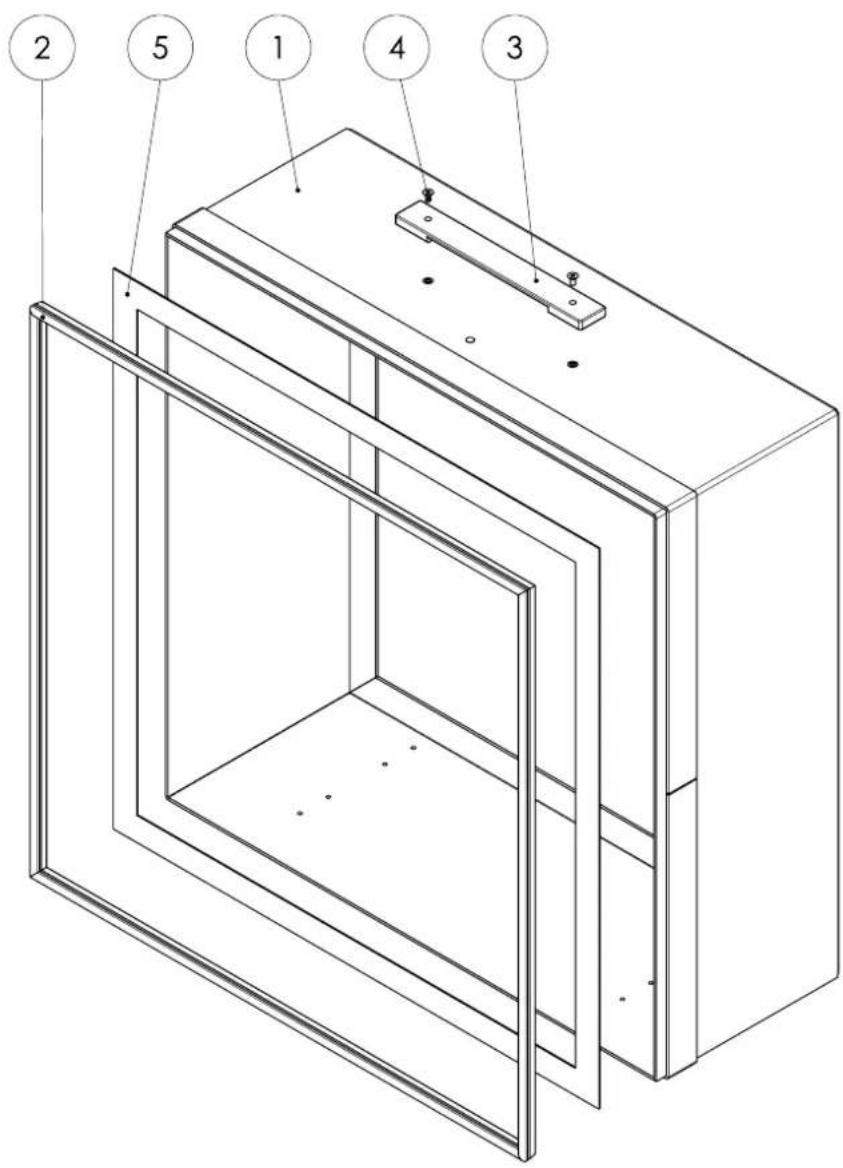

1 Behuizing voorfilter P10003310	4 Bout P10000849
2 Afdichting P10000290 5 Afdichtbband P10007992
3 Riem-grep P10001543

HEPA Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer

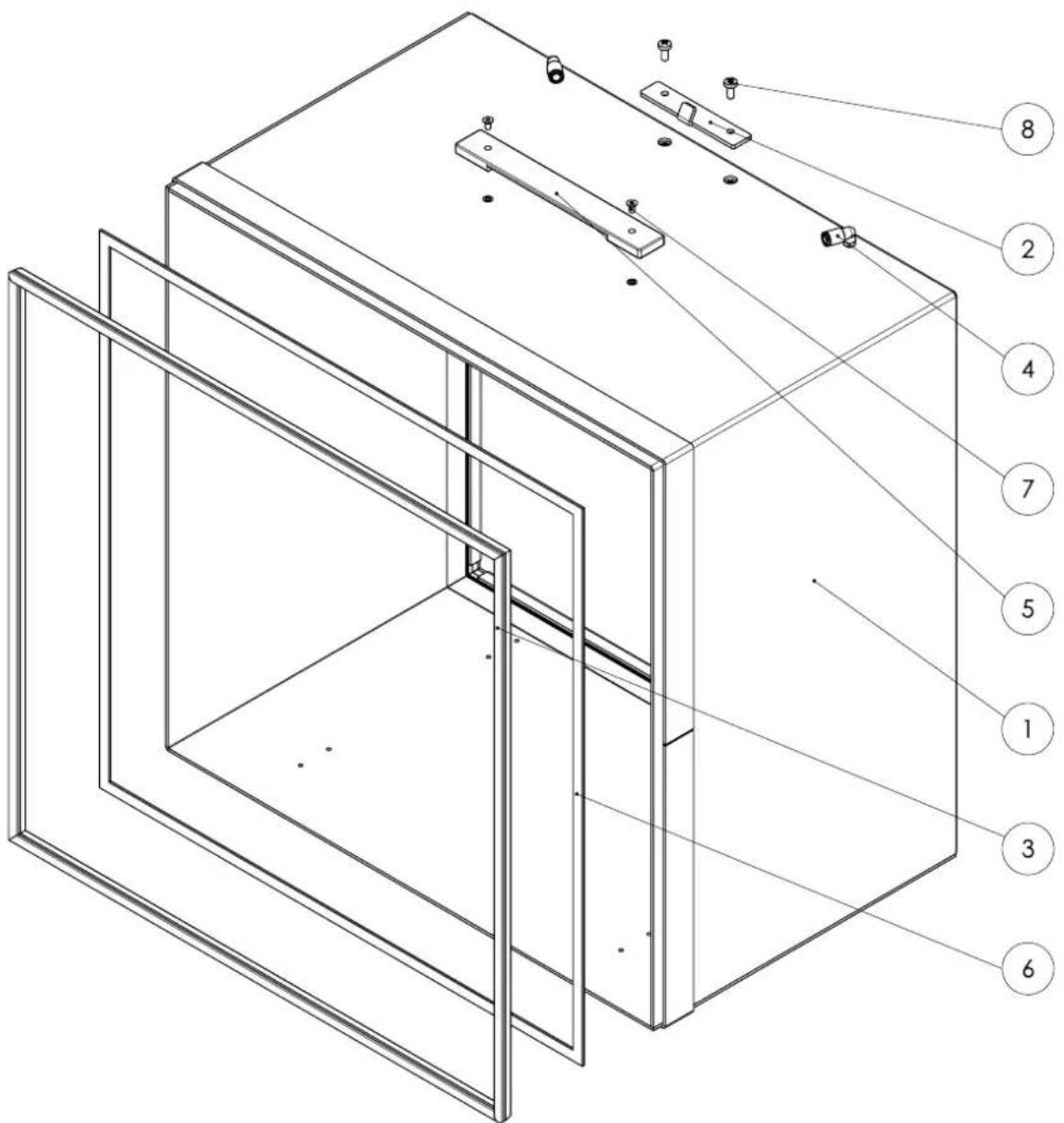

1 Frame HEPA SBG P10003303 5 Riem-grep P10001543
2 Inhaakplaat P10003309 6 Afdichtband P10000357
3 Afdichting P10000290 7 Bout P1000849
4 Haakse schroefkoppeling P10001306 8 Bout P10001196

Ventilator Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Behuizing ventilator P10003306	20 Ventilator P10000595
2 Elektrobox ZAT0001087 21 Beschermrooster P10006720
3 Kabelbox SBG P10008302 22 Afstandsbus P10001110
4 Frame ventilator P10003307 23 Doorvoer P10001417
5 Inhaakplaat P10003309 24 Ring	P10001134
6 Ingrijpbescherming P10008299 25 Bout		P10000782
7 Afdekking netfilter P10008300 26 Ring		P10001310
8 Netfilter P10001275 27 Ring		P10000490
9 Kabelwartel P10007561 28 Bout		P10000322
10 Moer P10003618 29 Bout		P10001461
11 Haakse-schotkoppeling P10001550 30 Bout		P10001196
12 Afdichting P10001855 31 Bout		P10001640
13 Haakse schroefkoppeling P10001306 32 Bout		P10008232
14 Verschikdrukbewaking P10001544 33 Bout		P10001129
15 Verschikdrukbewaking P10001545 34 Ring		P10000404
16 Afstandsbus P10001434	35 Moer	P10000006
17 Moer P10007562 36 Ring		P10000038
18 Afdichtband P10000357 37 Bout		P10001958
19 Afdichtband P10007992

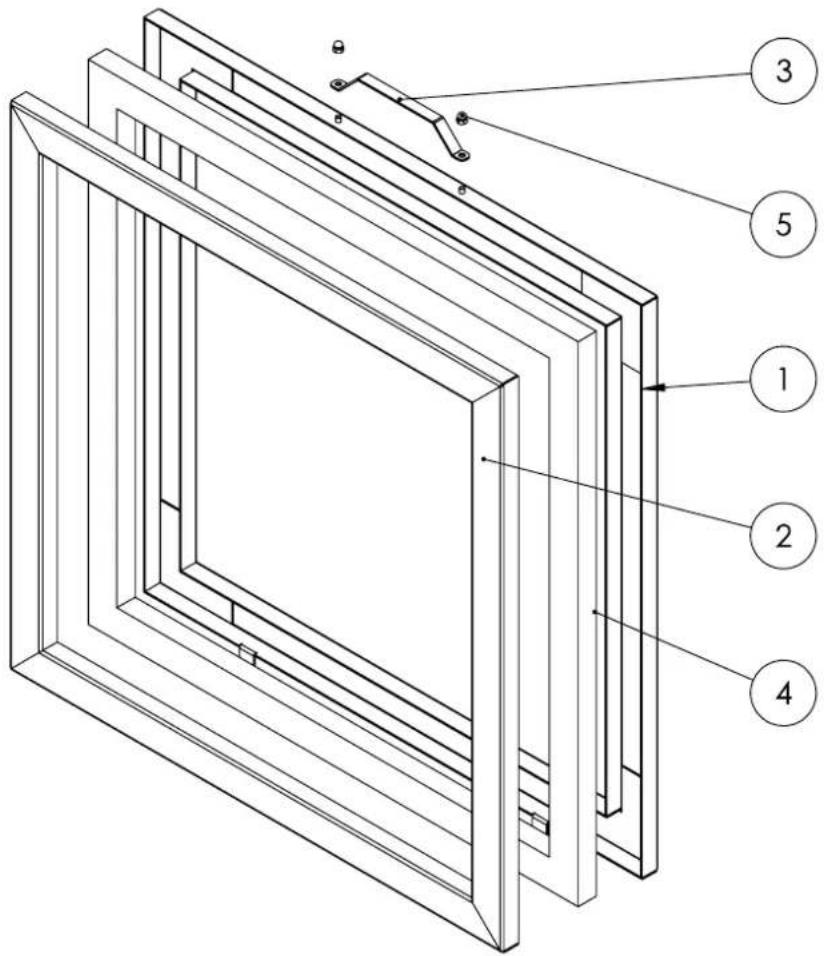

Spanelement Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Spanframe P10003301 4 Abdicht band P10001422
2 Spanframe P10003302 5 Moer P10000768
3 Greep P10002158

Deksel Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer

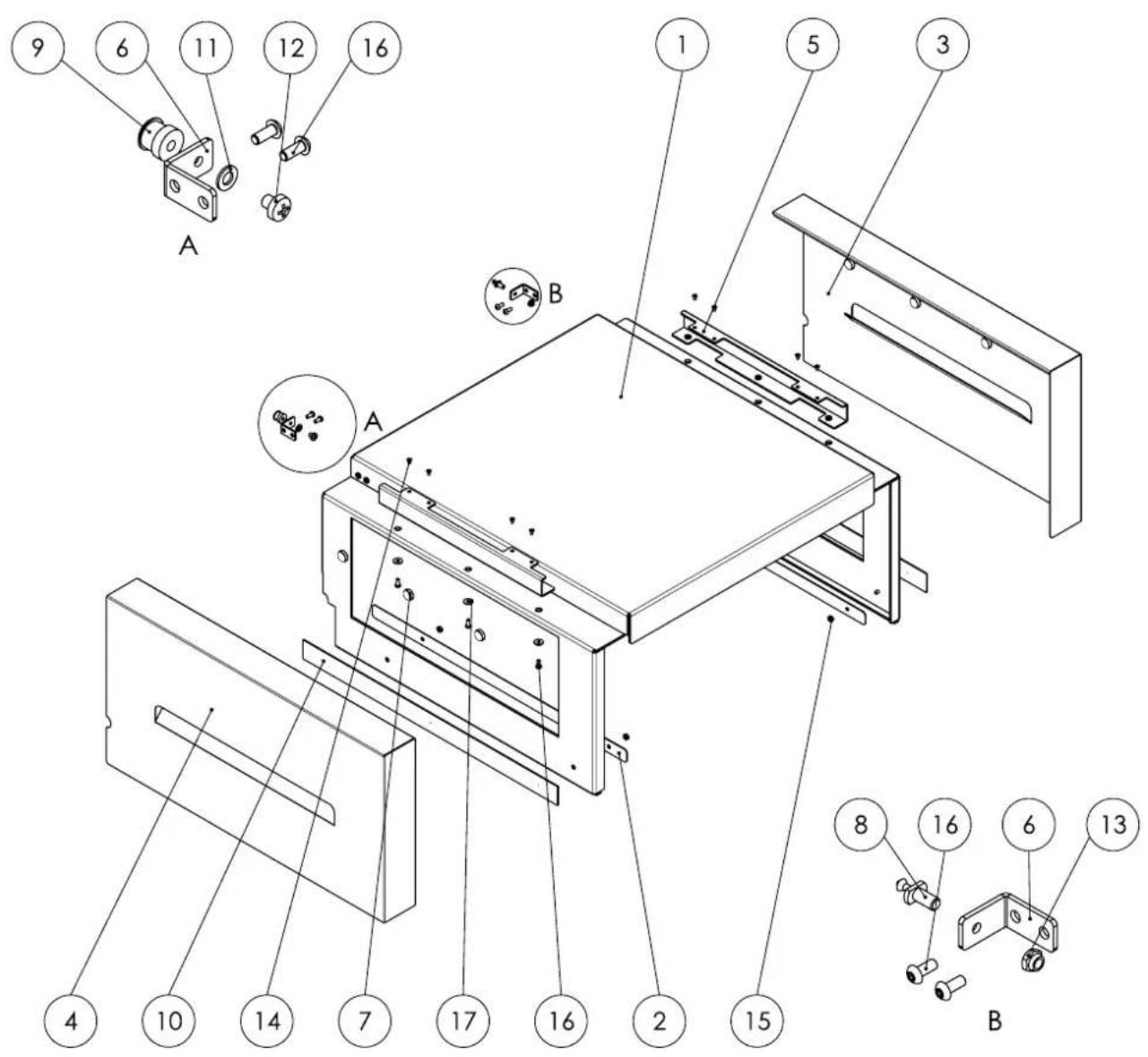

1 Deksel SBG P10003312 10 Magneto band P10001741
2 Versterkingsplaat P10006757 11 Ring P10000211
3 Zijdeel P10003313 12 Bout P10001179
4 Blindlaat SBG P10003314 13 Moer P10000210
5 Klaphoekprofiel P10003315 14 Bout P10000783
6 Hoek P10003316 15 Moer P10000208
7 Magneto P10001547 16 Bout P10000782
8 Sluittap P10001244 17 Ring P10000449
9 Afsluithuls P10001243

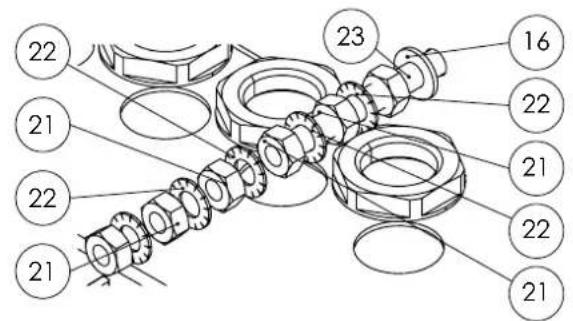

Elektrobox Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

A

Nr.	Aanduiding Artikelnummer	Nr.	Aanduiding Artikelnummer
1	Elektrobox P10006259 13	Kabelwartel	P10007561
2	Elek.-montageplaat P10003305	14	Druksensor P10006258
3	Afdichtplaat P10006260 15	Afdichtband	P10000357
4	Afstandsbus P10001555 16	Ring	P10001134
5	Bedrijfsurenteller P10001137	17	Ring P10001310
6	Afdichtband P10000357 18	Afstandsbus	P10000364
7	Signaallamp P10002353 19	Bout	P10000782
8	Moer	P10007562	20 Ring	P10000038
9	Dop	P10001249	21 Moer		P10000006
10	Potentiometer	P10001751	22 Ring	P10000404
11	Draaiknop	P10001250	23 Bout	P10001958
12	Schakelaar	P10001376

Luchtuitlaat Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Luchtuitlaat P10003318 8 Haakse schroefkoppeling P10001306
2 Frame houder P10003319 9 Ring P10001133
3 Bumpers houders P10003320 10 Bout P10001200
4 Bumpers houders P10003321 11 Moer P10000013
5 Sluitsstop P10001646 12 Ring P10000449
6 Afdichtband P10000357 13 Ring P10001310
7 Kraagbus P10000655 14 Bout P10001960

Frame Info

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Frame P10003317 5 Moer P10001188

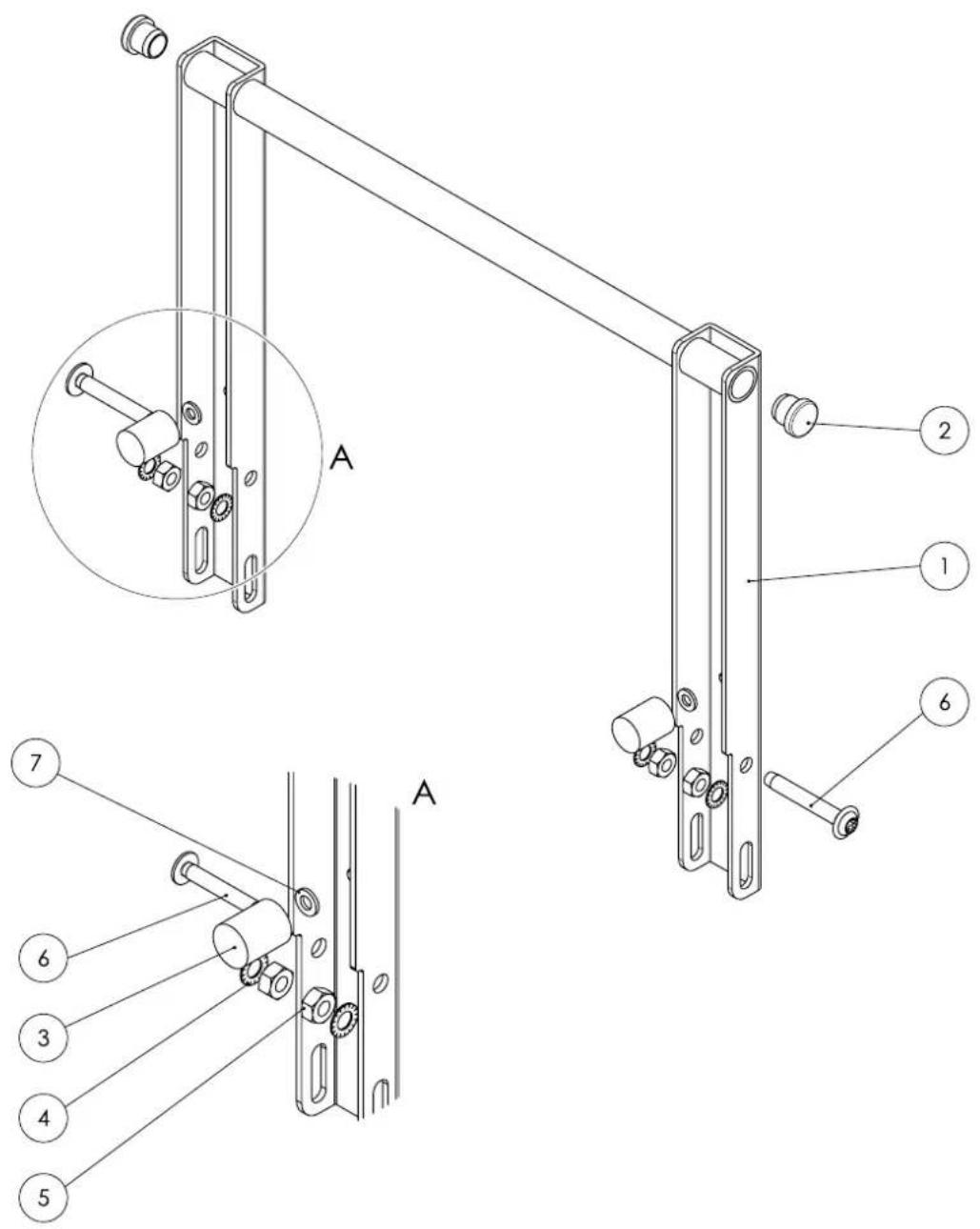

2 Lamellenplug P10002041 6 Bout	P10001594
3 Rubberbuffer P10001546 7 Ring	P10000019
4 Ring P10001111

De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruekte positienummers van de onderdelen.

Nr. Aanduiding Artikelnummer	Nr. Aanduiding Artikelnummer
1 Bumper SBG P10003311 3 Ring	P10001133
2 Bout P10001200

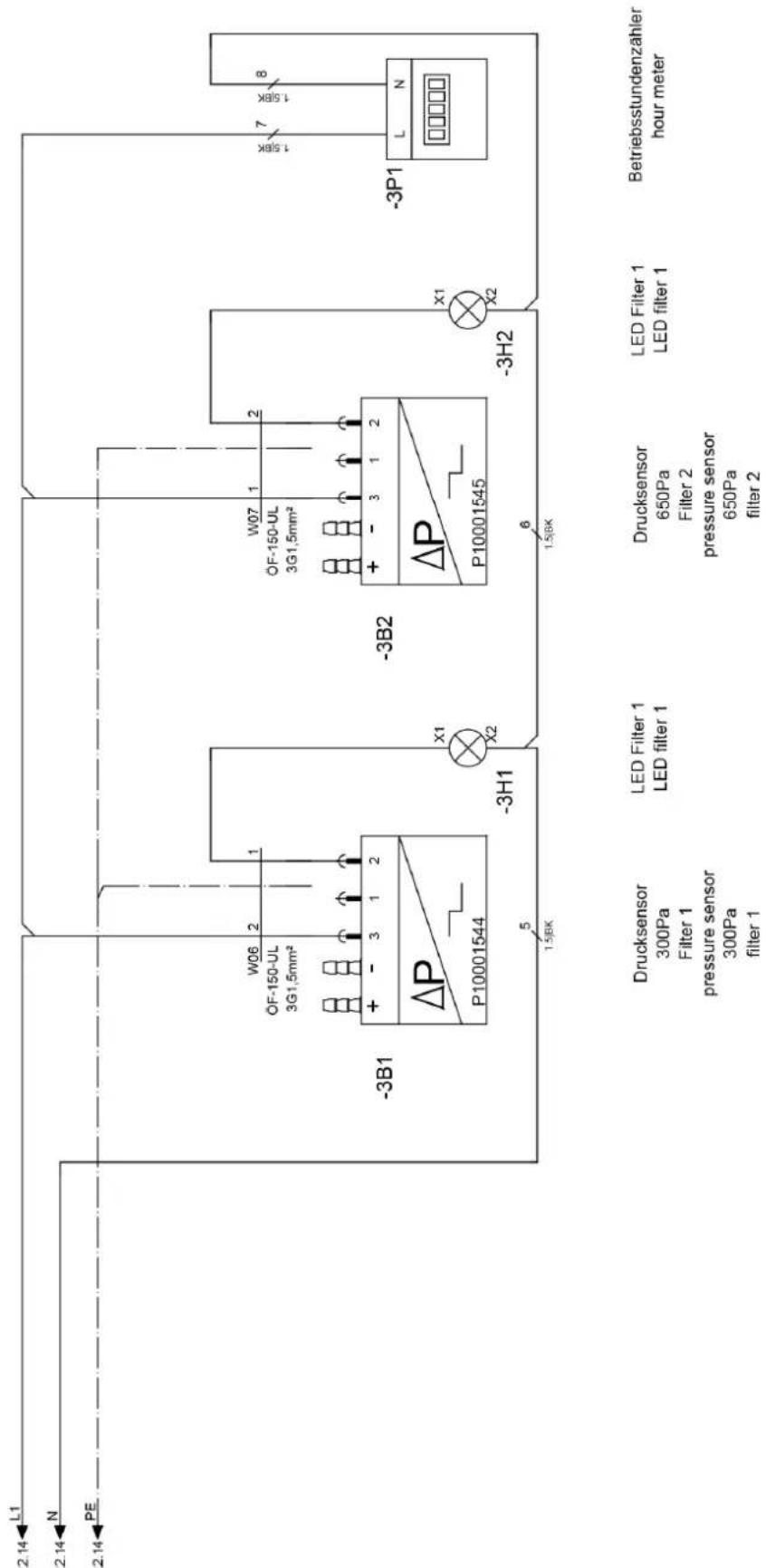

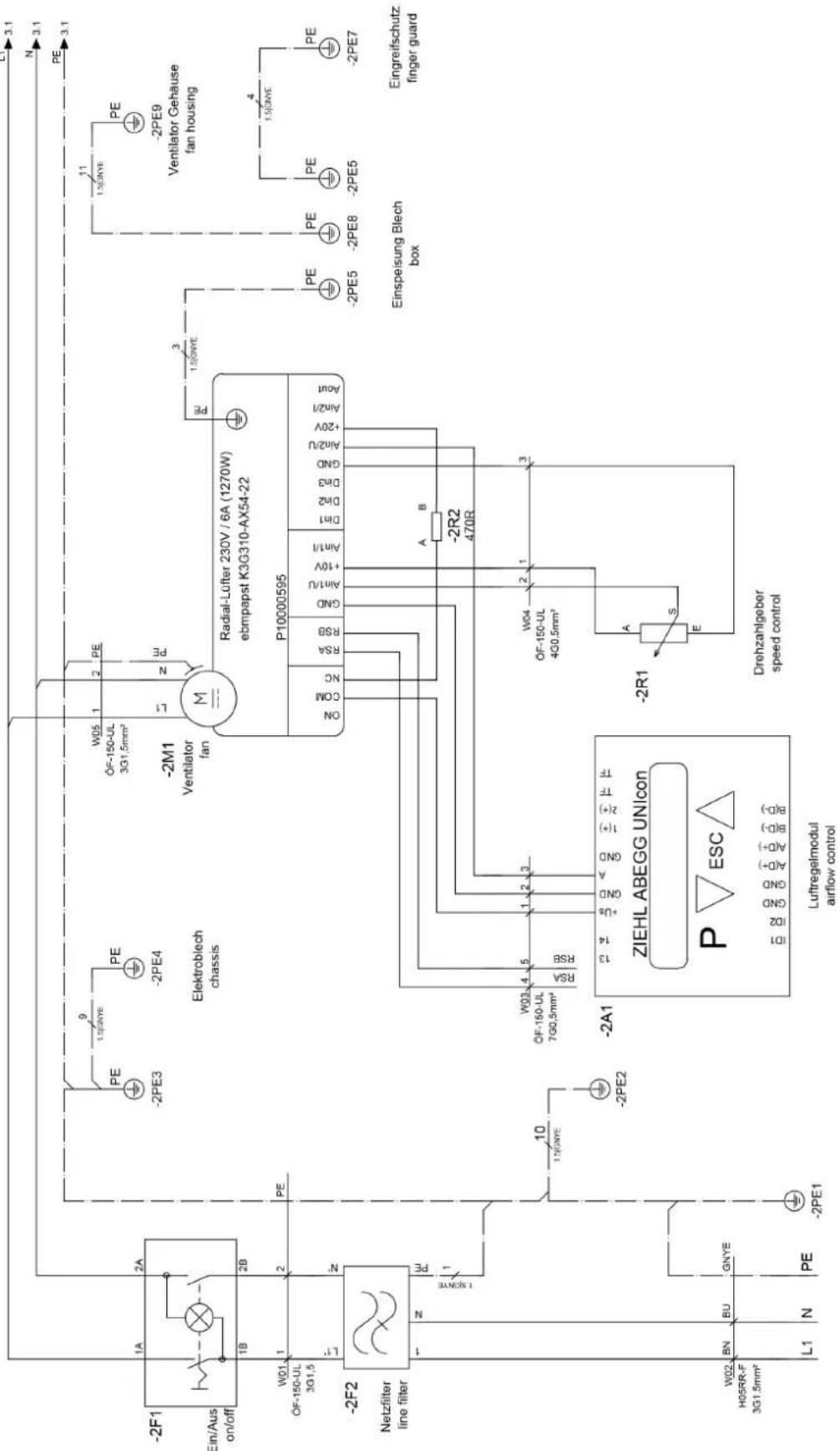

Elektrische schema's
230V AC 50/60Hz

EU-conformiteitsverklaring (vertaling van het origineel)

Vertaling van de originele conformiteitsverklaring in het kader van de EG-Machinerichtlijn 2006/42/EG, bijlage II deel 1 paragraaf A

Wij, Trotec GmbH verklaren onder eigene verantwoordelijkheid, dat het hierna aangeduide product is ontwikkeld, geconstrueerd en geproduced in overeenstemming met van toepassing zijnde bepalingen van de EG-Machinerichtlijn in de versie 2006/42/EG.

Productmodel / product: TAC 5000

Producttype: luchtreiniger

Bouwjaar vanaf: 2024

Het product voldoet bovendien aan alle van toepassing zijnde bepalingenuit de volgende richtlijnen/ verordeningen:

2011/65/EU
2014/30/EU

Toegepaste geharmoniseerde normen:

EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13857:2019
EN ISO 14118:2018
EN 55011:2016
EN 55011:2016/A1:2017
EN 55011:2016/A11:2020
EN 60204-1:2018
EN 60335-1:2012
EN 60335-1:2012/AC:2014
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-1:2012/A15:2021
EN 60335-2-65:2003
EN 60335-2-65:2003/A11:2012

Toegepaste nationale normen en technische specificaties:

EN 55011:2016/A2:2012
EN 60335-1:2012/A16:2023
EN 60335-2-65:2003/A1:2008
EN 60335-2-65:2003/A12:2022
EN 60335-2-65:2003/A2:2022
EN 60335-2-65:2003/C1:2004
EN 62233:2008

Samensteller en naam van gevolmachtigde voor de technische documentatie:

Trotec GmbH

Plaats en datum van opstelling:

Heinsberg, 17.11.2024

Joachim Ludwig, bedrijfsleider

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Germany

[phone]

[phone]

[e-mail]

www.trotec.com

TR

ORIJINAL KULLANIM
KILAVUZUNUN CEVIRISI
HAVA TEMIZLEME CIHAZI

icindekiler
