GEBRUIKSAANWIJZING TAC 1500 TROTEC

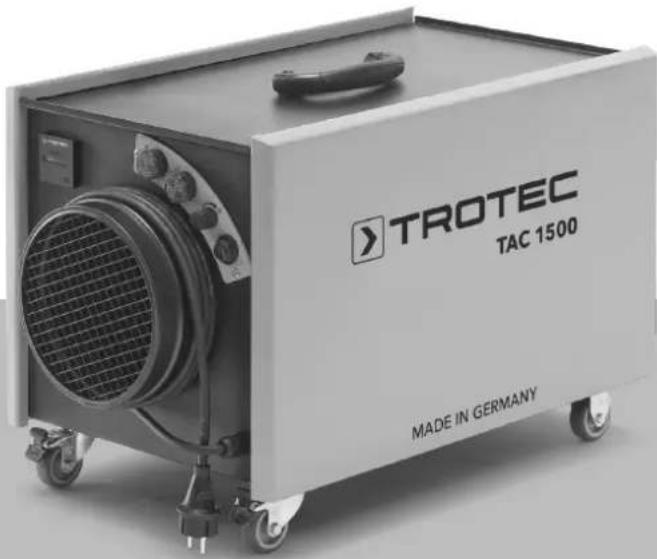

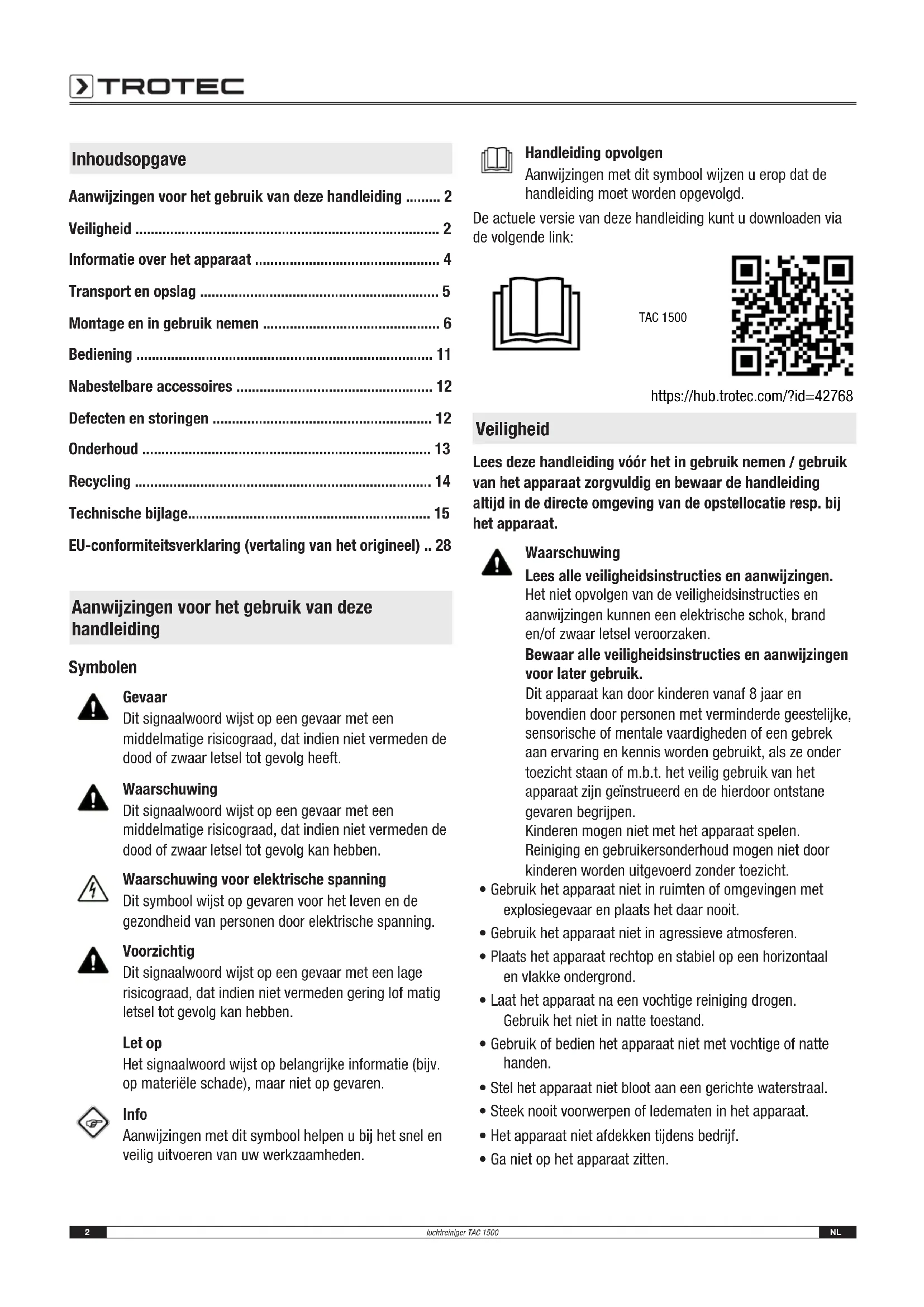

• OORSPRONKELIJKE GEBRUIKSAANWIJZING LUCHTREINIGER2 NL luchtreiniger TAC 1500 Inhoudsopgave Aanwijzingen voor het gebruik van deze handleiding p. 2
• Veiligheid p. 2
• Informatie over het apparaat p. 4
• Transport en opslag p. 5
• Montage en in gebruik nemen p. 6
• Bediening p. 11
• Nabestelbare accessoires p. 12
• Defecten en storingen p. 12
• Onderhoud p. 13
• Recycling p. 14
• Technische bijlage p. 15
• EU-conformiteitsverklaring (vertaling van het origineel) Aanwijzingen voor het gebruik van deze handleiding Symbolen Gevaar Dit signaalwoord wijst op een gevaar met een middelmatige risicograad, dat indien niet vermeden de dood of zwaar letsel tot gevolg heeft. Waarschuwing Dit signaalwoord wijst op een gevaar met een middelmatige risicograad, dat indien niet vermeden de dood of zwaar letsel tot gevolg kan hebben. Waarschuwing voor elektrische spanning Dit symbool wijst op gevaren voor het leven en de gezondheid van personen door elektrische spanning. Voorzichtig Dit signaalwoord wijst op een gevaar met een lage risicograad, dat indien niet vermeden gering lof matig letsel tot gevolg kan hebben. Let op Het signaalwoord wijst op belangrijke informatie (bijv. op materiële schade), maar niet op gevaren. Info Aanwijzingen met dit symbool helpen u bij het snel en veilig uitvoeren van uw werkzaamheden. Handleiding opvolgen Aanwijzingen met dit symbool wijzen u erop dat de handleiding moet worden opgevolgd. De actuele versie van deze handleiding kunt u downloaden via de volgende link: TAC 1500 https://hub.trotec.com/?id=42768 Veiligheid Lees deze handleiding vóór het in gebruik nemen / gebruik van het apparaat zorgvuldig en bewaar de handleiding altijd in de directe omgeving van de opstellocatie resp. bij het apparaat. Waarschuwing Lees alle veiligheidsinstructies en aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kunnen een elektrische schok, brand en/of zwaar letsel veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik. Dit apparaat kan door kinderen vanaf 8 jaar en bovendien door personen met verminderde geestelijke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als ze onder toezicht staan of m.b.t. het veilig gebruik van het apparaat zijn geïnstrueerd en de hierdoor ontstane gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht. p. 28

• Gebruik het apparaat niet in ruimten of omgevingen met explosiegevaar en plaats het daar nooit.

• Gebruik het apparaat niet in agressieve atmosferen.

• Plaats het apparaat rechtop en stabiel op een horizontaal en vlakke ondergrond.

• Laat het apparaat na een vochtige reiniging drogen. Gebruik het niet in natte toestand.

• Gebruik of bedien het apparaat niet met vochtige of natte handen.

• Stel het apparaat niet bloot aan een gerichte waterstraal.

• Steek nooit voorwerpen of ledematen in het apparaat.

• Het apparaat niet afdekken tijdens bedrijf.

• Ga niet op het apparaat zitten.NL 3 luchtreiniger TAC 1500

• Het apparaat is geen speelgoed. Houd kinderen en dieren uit de buurt.

• Controleer voor elk gebruik van het apparaat de accessoires en aansluitonderdelen hiervan op mogelijke beschadigingen. Gebruik geen defecte apparaten of apparaatonderdelen.

• Zorg dat alle elektrische kabels buiten het apparaat zijn beschermd tegen beschadigingen (bijv. door dieren). Gebruik het apparaat nooit bij schade aan elektrische kabels of aan de netaansluiting!

• De netaansluiting moet voldoen aan de gegevens in de technische bijlage.

• Steek de netstekker in een volgens de voorschriften gezekerd stopcontact.

• Bij het kiezen van verlengsnoeren de technische gegevens opvolgen. Het verlengsnoer volledig uitrollen. Voorkom elektrische overbelasting.

• Voor aanvang van onderhouds-, verzorgings- of reparatiewerkzaamheden aan het apparaat de stekker uit het stopcontact trekken.

• Schakel het apparaat uit en verwijder het netsnoer uit het stopcontact als u het apparaat niet gebruikt.

• Gebruik het apparaat nooit als u schade aan de netstekker of het netsnoer constateert. Wordt het netsnoer van dit apparaat beschadigd, moet het door de fabrikant of de klantendienst hiervan of door een vergelijkbaar gekwalificeerde persoon worden vervangen, zodat gevaren worden voorkomen. Defecte netsnoeren vormen een ernstig gevaar voor de gezondheid!

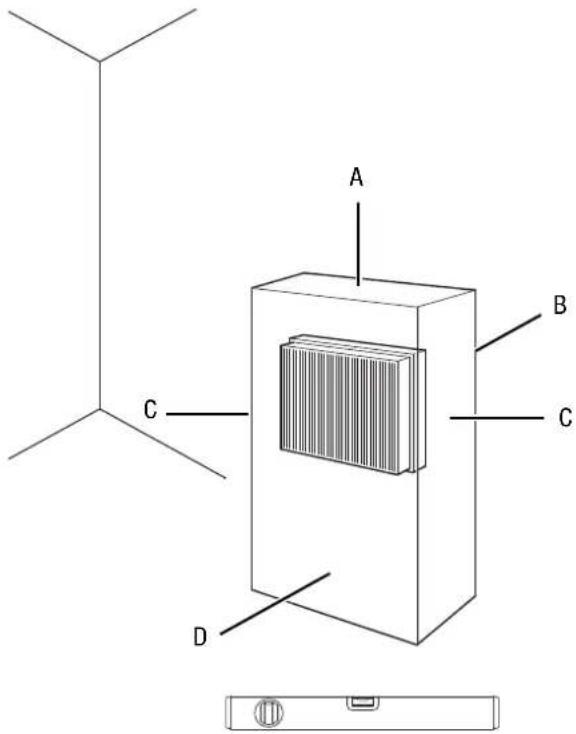

• Houd bij het opstellen van het apparaat rekening met de minimale afstanden t.o.v. wanden en objecten evenals met de opslag- en gebruiksomstandigheden, volgens de technische bijlage.

• Zorg dat de luchtinlaat en luchtuitlaat vrij zijn.

• Zorg dat de direct omgeving van de luchtinlaat en luchtuitlaat altijd vrij is van losse voorwerpen en vuil.

• Verwijder geen veiligheidssymbolen, stickers of etiketten van het apparaat. Houd alle veiligheidssymbolen, stickers en etiketten in een leesbare toestand.

• Zorg dat de aanzuigzijde altijd vrij is van vuil en losse voorwerpen.

• Vervangen filters vakkundig recyclen, vooral na het uitfilteren van stoffen die schadelijk zijn voor de gezondheid.

• Gebruik het apparaat nooit als aflegplaats of opstap. Bedoeld gebruik Gebruik het apparaat uitsluitend voor reiniging van atmosferische lucht van niet geleidende en niet brandbare stoffen, nevels, resp. zwevende stoffen, door het gebruik van de geschikte filterklassen en volgens de technische gegevens. Het apparaat is bedoeld voor de commerciële sector. Elk ander gebruik dan het bedoeld gebruik is, geldt als verkeerd gebruik. Logisch voorspelbaar verkeerd gebruik

• Plaats het apparaat niet op een natte resp. overstroomde ondergrond.

• Leg geen voorwerpen, zoals kledingstukken op het apparaat.

• Gebruik het apparaat niet in de buitenlucht.

• Gebruik het apparaat niet voor het aanzuigen van dampen, resp. vloeistoffen.

• Geen eigenhandige constructieve wijzigingen, evenals aan- of ombouwwerkzaamheden aan het apparaat uitvoeren. Persoonlijke kwalificaties Personen die dit apparaat gebruiken moeten:

• fundamentele kennis m.b.t. de veilige omgang met elektrische apparaten hebben.

• de handleiding, vooral het hoofdstuk veiligheid hebben gelezen en begrepen. Elektromonteur Opgeleide elektromonteurs moeten elektrische schema's lezen en begrijpen, elektrische machines in bedrijf stellen, onderhouden en repareren, schakel- en besturingskasten bedraden, de probleemloze werking van elektrische componenten waarborgen en mogelijke gevaren in de omgang met elektrische en elektronische systemen kunnen herkennen. Geïnstrueerde persoon Geïnstrueerde personen zijn degene die door de exploitant geïnstrueerd zijn voor de aan hun opgedragen taken en de mogelijke gevaren bij ondeskundig gedrag. Deze personen mogen het apparaat bedienen, transporteren en eenvoudige onderhoudswerkzaamheden (behuizing reinigen, ventilator reinigen) uitvoeren. Het apparaat moet door geïnstrueerd personeel worden bediend.4 NL luchtreiniger TAC 1500 Restgevaren Waarschuwing voor elektrische spanning Werkzaamheden aan elektrische onderdelen mogen alleen door een geautoriseerd gespecialiseerd bedrijf worden uitgevoerd! Waarschuwing voor elektrische spanning Voor alle werkzaamheden aan het apparaat de netstekker uit het stopcontact verwijderen! Raak de netstekker niet aan met vochtige of natte handen. De netstekker van het netsnoer uit het stopcontact trekken door de netstekker vast te pakken. Voorzichtig Letselgevaar door opwervelende voorwerpen! Zorg voor het inschakelen van het apparaat dat er geen losse dingen (kledingstukken, haren...) in de buurt van de luchtinlaat en luchtuitlaat aanwezig zijn! Let op Rekening houden met overspanningsbeveiliging. Het apparaat is uitgerust met een overspanningsbeveiliging. Houd er bij controles van de elektrische veiligheid rekening mee dat de testspanning tot 250V moet worden gereduceerd. Let op Gebruik het apparaat nooit zonder geplaatst luchtfilter bij de luchtinlaat! Zonder luchtfilter vervuild het apparaat inwendig. Hierdoor kan de capaciteit worden verminderd en het apparaat worden beschadigd. Let op Gebruik voor het reinigen van het apparaat geen agressieve reinigingsmiddelen, schuur- of oplosmiddelen. Gedrag bij noodgevallen

1. Schakel het apparaat uit.

2. Het apparaat van het stroomnet scheiden, door de

netstekker uit het stopcontact te trekken. Hierbij de stekker vastgrijpen en niet de kabel.

3. Sluit een defect apparaat niet opnieuw aan op de

netaansluiting. Informatie over het apparaat Beschrijving van het apparaat Luchtreinigers worden gebruikt voor filtering van de ruimtelucht. Op bouwplaatsen of in saneringsomgevingen kunnen hoge stofconcentraties ontstaan, bijv. bij het gebruik van haakse slijpers of bij straal-, breek- en sloopwerkzaamheden, maar ook bij het aanmengen van droge mortels of tegellijm. De luchtreinigers uit de TAC-serie dienen – afhankelijk van het toegepaste filter – voor het verwijderen van asbest-, bouwpuin-, kwarts-, meel- en houtstof en ook schimmelsporen, evenals verfdeeltjes en mineraalvezels in de lucht, die bij de bovenstaande werkzaamheden kunnen ontstaan. Deze stoffen moeten zoveel mogelijk in de buurt van de bron worden afgezogen, zodat de belasting met schadelijke stoffen in de ademlucht tot een minimum wordt beperkt. Afhankelijk van de toegepaste filterkwaliteit, is het gebruik van het apparaat voor het afscheiden van kwartshoudende, minerale stoffen, houtstof, loodhoudende stoffen, kunstmatige mineraalvezels of tegen hoge temperaturen bestendige vezels toegestaan. Ook is het gebruik als onderdrukhandhavingsapparaat bij schimmel-, resp. asbestsanering mogelijk. Bij andere gevaarlijke stoffen zijn er extra eisen: daarom de betreffende technische regels voor gevaarlijke stoffen (TRSG), resp. de landspecifieke voorschriften opvolgen. Het apparaat is geschikt om:

• in een ruimte te zorgen voor onderdruk, bijv. in ruimten met een hoge belasting met schadelijke stoffen;

• in werkomgevingen de lucht te reinigen via circulatiebedrijf, bijv. bouwplaatsen binnen, werkplaatsen, etc.;

• in een ruimte te zorgen voor overdruk, bijv. cleanrooms;

• gefilterde verse lucht toe te voeren. Het apparaat is als volgt opgebouwd:

• behuizing met stapelhulp

• regelbare ventilator voor luchttransport

• filterbewaking voor de luchtvolumestroom Het apparaat kan worden uitgerust met verschillende filters. Dit biedt de gebruiker de mogelijkheid zowel de filterkwaliteit als de volgorde van de filterketen te configureren, afhankelijk van het toepassingsbereik. De filters moeten op basis van het toepassingsbereik worden gekozen. Het apparaat is geschikt voor goedkeuring volgens TRGS519, stofklasseH. Info De filters worden niet meegeleverd! Kies de filters op basis van uw toepassingsbereik uit ons filterassortiment. Plaats voor de eerste inbedrijfstelling het door u gekozen filter.NL 5 luchtreiniger TAC 1500 Overzicht van het apparaat

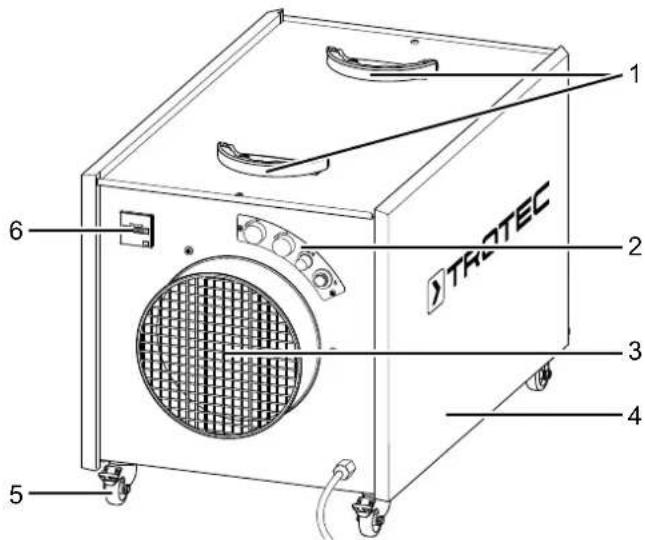

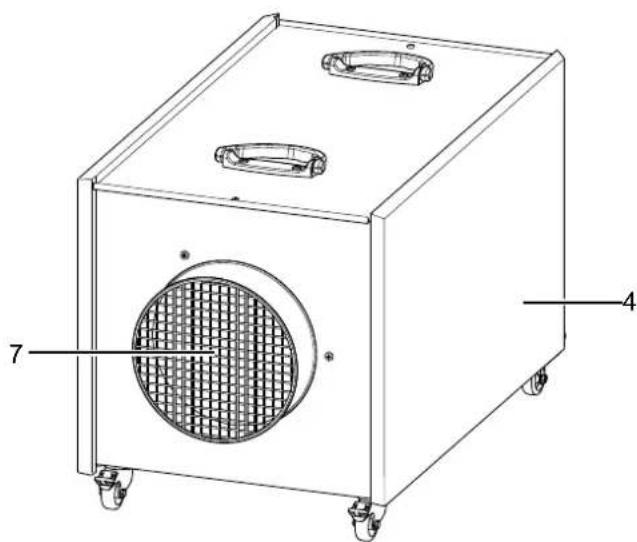

Nr. Aanduiding 1 Transportgrepen 2 Bedieningspaneel 3 Lucht-uitblaasopening 4 Zijpaneel (revisiepaneel) 5 Transportrol 6 Bedrijfsurenteller 7 Lucht-aanzuigopening Transport en opslag Let op Het apparaat kan beschadigd raken als het niet correct wordt opgeslagen of getransporteerd. De informatie m.b.t. het transport en de opslag van het apparaat opvolgen. Transport Vóór elk transport de volgende instructies opvolgen:

• Het apparaat is uitgeschakeld.

• Het apparaat is van het stroomnet gescheiden en de netstekker is uit het stopcontact getrokken. Na elk transport de volgende instructies opvolgen:

• Het apparaat is rechtop en veilig opgesteld. Opslag Zorg voor de volgende opslagcondities als het apparaat niet wordt gebruikt:

• Het apparaat droog en tegen vocht en hitte beschermd opslaan.

• Het apparaat rechtopstaand en op een locatie die beschermd is tegen stof en direct zonlicht opslaan.

• Bescherm het apparaat indien nodig met een hoes tegen binnendringen van stof.6 NL luchtreiniger TAC 1500 Montage en in gebruik nemen Leveromvang

• 1xhandleiding Apparaat uitpakken Waarschuwing Er bestaat verstikkingsgevaar voor kinderen door verpakkingsmateriaal! Verpakkingsfolie en verpakkingsonderdelen uit de buurt van kinderen houden. Er bestaat levensgevaar door verstikking.

1. Open de doos en het apparaat hieruit halen.

2. Verwijder de verpakking volledig van het apparaat.

3. Het netsnoer volledig afwikkelen. Controleer of het

netsnoer niet is beschadigd en beschadig het niet bij het afwikkelen. Montage Filters plaatsen Info De filters worden niet meegeleverd! Kies de filters op basis van uw toepassingsbereik uit ons filterassortiment. Plaats voor de eerste inbedrijfstelling het door u gekozen filter. Voor het in gebruik nemen moet de filterketen van het apparaat op basis van het gewenste toepassingsbereik worden geconfigureerd. Hiervoor zijn twee filterboxen beschikbaar. De filterboxen bevinden zich achter de revisiepanelen(4) aan de zijkant.

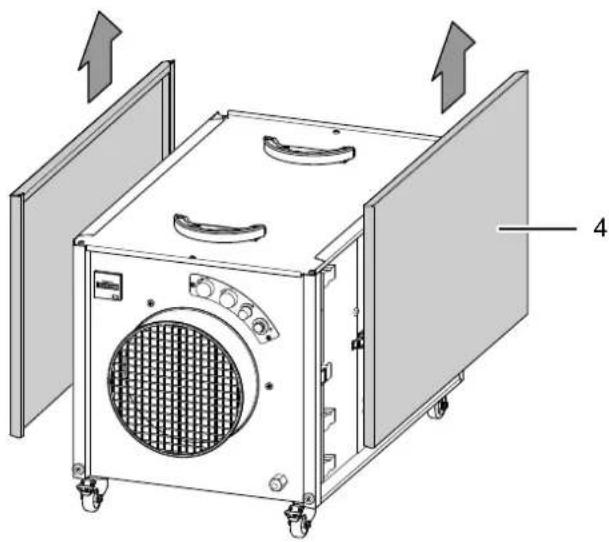

1. Voor het plaatsen van de filters de beide zijpanelen(4) naar

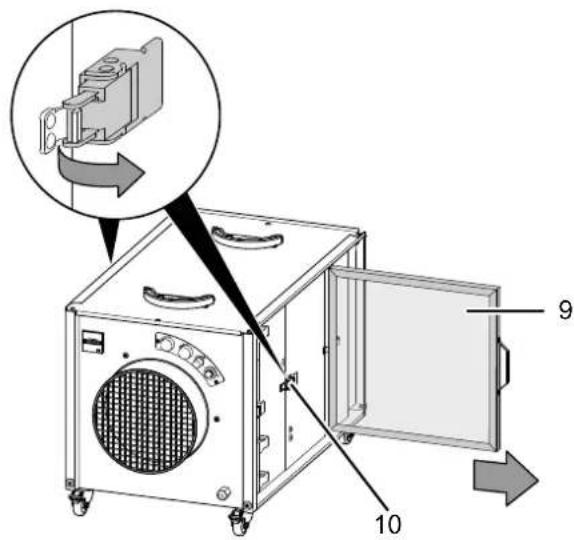

2. De spansluitingen(10) aan beide zijden van het apparaat

3. Eerst het spanframe(9) eruit trekken.

4. Verwijder indien nodig meer boxen uit het apparaat.

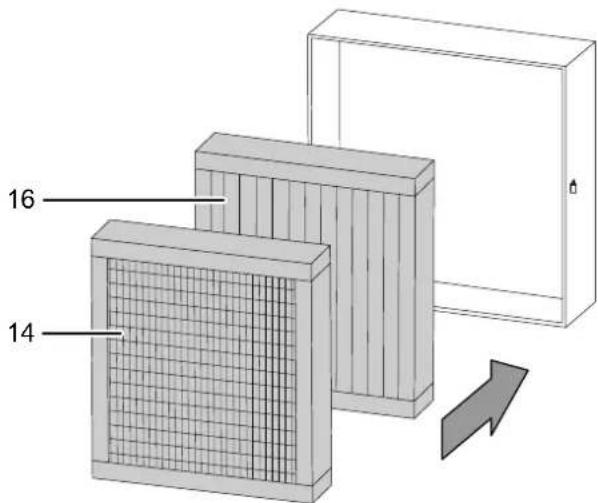

Let op Let bij de filtermontage op de correcte doorstroomrichting volgens de richting van de luchtstroom (luchtstromingsrichting: van achter naar voren)! BOX 1: VOORFILTERBOX De voorfilterbox kan worden uitgerust met een groffilter G en/of een fijnfilter F. Het wordt aanbevolen minimaal een groffilter voor de voorreiniging te gebruiken, zodat de gebruiksduur van het nageschakelde filter wordt gemaximaliseerd.

• Groffilter G: Z-Line G4(14)

• Fijnfilter F: Plissé M5 tot en met F9(16) Het groffilter moet zo worden ingebouwd dat het zich als eerste in de luchtstroom bevindt.

16NL 7 luchtreiniger TAC 1500 BOX 2: FILTERBOX In de filterbox wordt één van de volgende hoofdfiltertypen geplaatst. Versie I: Filter voor zwevende stoffen: E10 tot en met H14, resp. stofklasse M tot en met H(15) Het filter voor zwevende stoffen wordt met het wisselframe als volgt in de filterbox geplaatst:

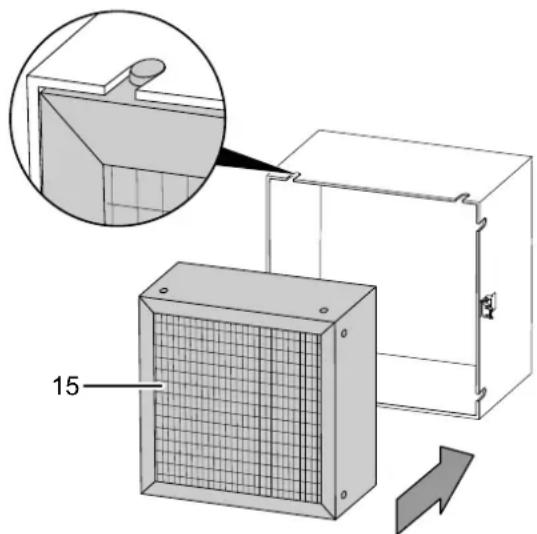

1. Het wisselframe uit de geleidingssleuven trekken.

2. Het wisselframe op de luchtuitlaatzijde van het filter voor

zwevende stoffen plaatsen.

3. Het filter voor zwevende stoffen met het wisselframe in

filterbox2 schuiven. Zorg dat het wisselframe weer in de geleidingssleuven past. Indien nodig het filter voor zwevende stoffen met het wisselframe op een tafel leggen en de filterbox 2 van bovenaf op het wisselframe plaatsen.

Versie II - alternatief: Pocketfilter: M5 tot en met F9 Bij gebruik van een pocketfilter, kan het fijnfilter in de voorfilterbox 1 vervallen. Het pocketfilter wordt eenvoudig zonder verdere montage in de filterbox geplaatst. Het wisselframe hoeft hiervoor niet te worden verwijderd. Let op Waarschuwt het apparaat dat het voorfilter (box1) of het hoofdfilter (box2) is verbruikt, is nog altijd een luchtdebiet van 500 m³/uur (TAC 1500), resp. 1000 m³/uur (TAC 3500) gewaarborgd. De van toepassing zijnde BG-richtlijnen adviseren in dit geval het vervangen van het filter voor een effectieve filtering van schadelijke stoffen. Filtertypen (worden niet meegeleverd) De voorziene luchtfilters zijn speciaal afgestemd op deze apparaten en hebben, m.b.t. de geometrische afmetingen, het grootst mogelijke filteroppervlak. Hierdoor wordt het hoogst mogelijke debiet en de langste gebruiksduur voor een veilig bedrijf gewaarborgd.

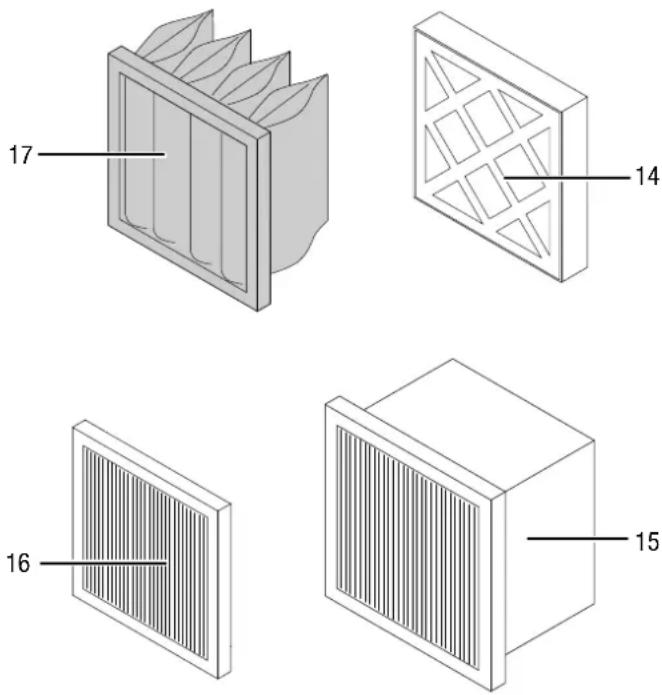

Nr. Aanduiding 14 Z-Line G4 15 Filter voor zwevende stoffen E10 tot en met H14 / stofklasse M + H 16 Plissé-filter M5 tot en met F9 17 Pocketfilter M5 tot en met F9 De Vario-Shift-functie biedt de gebruiker de mogelijkheid de filterkwaliteit en filterketen aan te passen aan de toepassing en deze te selecteren op basis van de geldende normen en richtlijnen. De filterketen en configuratie zijn afhankelijk van de deeltjesgrootte van de schadelijke stoffen, de filterafscheidingsgraad en het toepassingsbereik. De filtertechniek wordt bewaakt door sensoren. Voor een correcte bewaking van de filterfunctie, worden sensorslangen aangesloten op de beide filterboxen.8 NL luchtreiniger TAC 1500 Configuratie A Algemene configuratie voor luchtfiltering van grof stof en fijnstof of voor afscheiding van zwevende stoffen volgens EN60335-2-69 tot en met stofklasseH. Hierbij ligt de nadruk op filtering van voor de gezondheid schadelijke stofdeeltjes en zwevende stoffen. De filterketen moet met onderdruk worden gebruikt, d.w.z. met een ventilator als eindtrap: de ventilator moet na het hoofdfilter FILTERBOX 2 worden geplaatst. Configuratie B Hierbij wordt doorgaans lucht uit een belaste zone naar een schone zone geleid, bijv. als gefilterde verse luchttoevoer. Zwevende stoffen volgens EN1822-1:1998 tot en met filterklasse H14 kunnen worden gefilterd, hogere afscheidingsgraden zijn bij geringe luchthoeveelheid mogelijk. De filterketen wordt met overdruk gebruikt, d.w.z. met een fijnfilter als eindtrap: De ventilator moet voor het hoofdfilter FILTERBOX 2 worden geplaatst. De TAC-serie heeft de Vario-Shift-functie. Dit betekent dat de filterelementen voor alle toepassingen variabel en volgens de voorschriften kunnen worden geplaatst. Zijaanzicht elektrozijde:

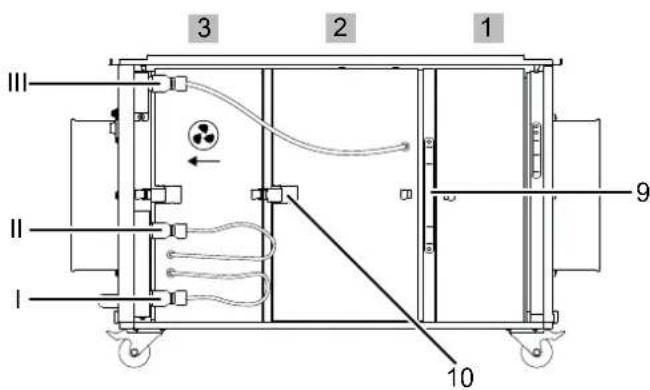

FILTER-BOX: Filters voor zwevende stoffen of pocketfilter

Aansluiting voor filterbox

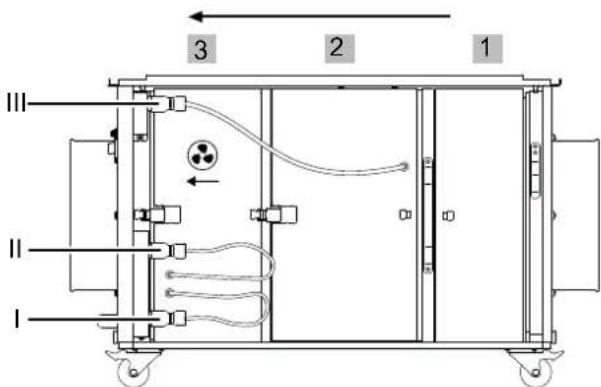

II Aansluiting voor ventilator-besturing III Aansluiting voor ventilator-box

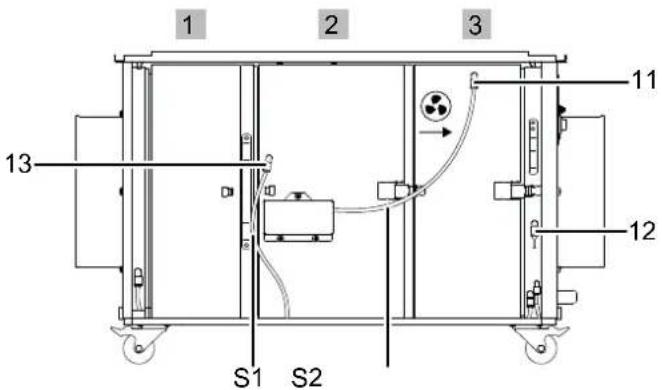

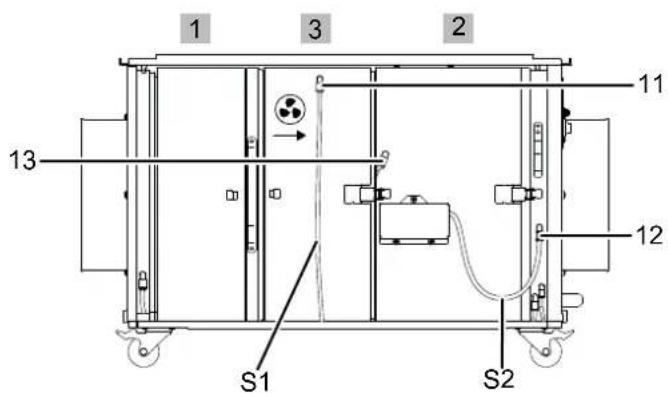

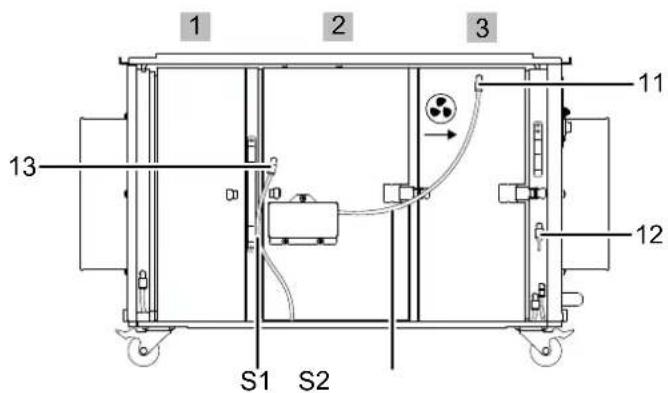

9 Spanframe 10 Spansluiting Zijaanzicht sensorslangzijde:

Meetpunt voor ventilator-box

12 Meetpunt voor frame (hier met blindplug)

Meetpunt voor filter-box

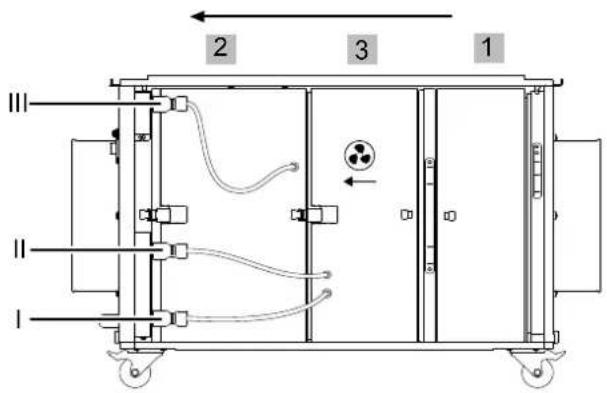

Filter-boxen plaatsen en aansluiten Pocket- en Z-Line-filters moeten voor een optimaal rendement verticaal worden ingebouwd.

1. Plaats VOORFILTER-BOX 1 met het geplaatste filter op de

eerste positie achter de luchtaanzuigopening.

2. Plaats FILTER-BOX 2 en VENTILATOR-BOX 3 op basis van

de gewenste configuratie.

3. Het spanframe invoegen achter de VOORFILTER-BOX 1.

4. Sluit alle spansluitingen, zowel aan de elektrozijde als aan

de sensorslangzijde.

5. Verbind de kabelaansluitingen aan de elektrozijde met de

bijbehorende stekkers: Stekker Kabel Aansluiten KABEL 1 zwart grijs III KABEL 2 wit zwart II KABEL 3 zwart zwart I Configuratie A:

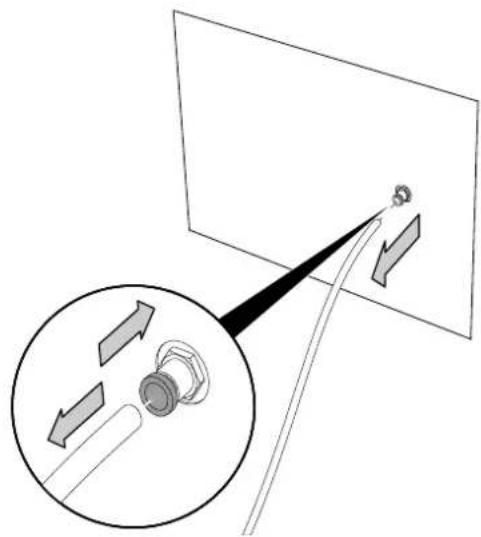

Let op Druk de sensorslang stevig in de bijbehorende sensorstekkerbussen, tot de slang wordt vergrendeld. De blindplug moet afhankelijk van de configuratie worden omgezet – de sensorstekkeraansluitingen mogen voor een correcte werking niet open blijven. Voor het verwijderen van slang of blindplug drukken op de buitenste ring van het meetpunt en tegelijk aan de slang resp. de blindplug trekken.10 NL luchtreiniger TAC 1500 In gebruik nemen Houd bij het opstellen van het apparaat rekening met de minimale afstanden t.o.v. wanden en objecten, volgens het de hoofdstuk technische bijlage.

• Controleer de toestand van het netsnoer, voordat het apparaat weer in gebruik wordt genomen. Bij twijfel aan de probleemloze toestand hiervan, contact opnemen met de klantendienst.

• Plaats het apparaat rechtop en stabiel op een horizontaal en vlakke ondergrond.

• Voorkom struikelgevaar bij het leggen van het netsnoer, resp. andere elektrische snoeren, vooral bij het opstellen van het apparaat middenin een ruimte. Gebruik snoerbruggen.

• Zorg dat verlengsnoeren volledig zijn uit-, resp. afgerold.

• Het apparaat in de buurt van de bron van de luchtvervuiling positioneren.

• Houd bij het opstellen van het apparaat voldoende afstand t.o.v. warmtebronnen.

• Zorg dat gordijnen of andere objecten de luchtstroom niet hinderen.

• Zorg dat de luchtinlaat en luchtuitlaat vrij zijn. Opstellen van het apparaat binnen een ruimte waar de lucht moet worden gereinigd

• Zorg bij het opstellen van het apparaat voor een centrale positionering in de ruimte waarin de lucht moet worden gereinigd. Alternatief kunt u het apparaat in de buurt van de bron van de luchtvervuiling positioneren.

• Voor gebruik controleren of de filters zoals gewenst in het apparaat zijn geïnstalleerd.

• Controleer ook of de druksensorslangen correct zijn aangesloten. Waarschuwt het apparaat tijdens gebruik dat een filter is verbruikt, moet u het betreffende filter vervangen. Waarschuwt het apparaat, hoewel er net een nieuw filter is geplaatst, controleer dan of werkelijk alle sensorslangen stevig zijn aangesloten.

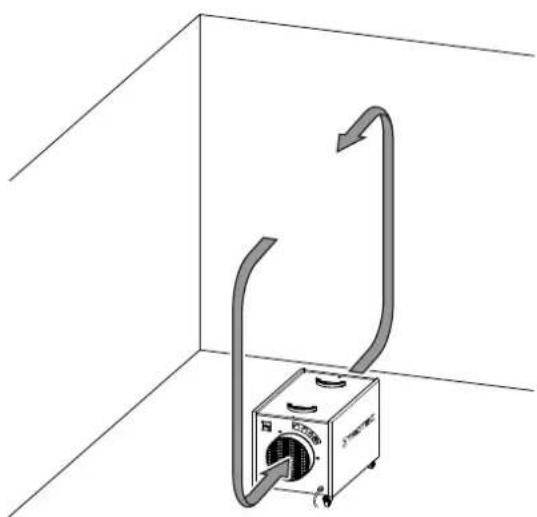

• Het apparaat werkt in circulatiebedrijf, d.w.z. de vervuilde lucht komt via de luchtaanzuigopening in de luchtreiniger en wordt gereinigd uitgeblazen uit de luchtuitblaasopening. Luchtreiniging binnen een afgeschot gedeelte via circulatiebedrijf:NL 11 luchtreiniger TAC 1500 Opstellen van het apparaat buiten een ruimte waar de lucht moet worden gereinigd Het apparaat kan in circulatiebedrijf of ventilatiebedrijf worden aangesloten.

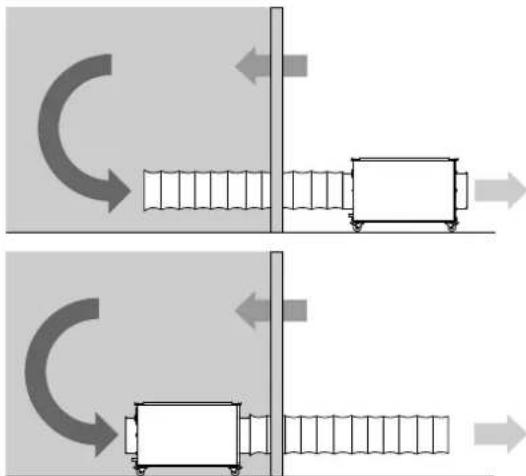

• Bij circulatiebedrijf wordt de te reinigen lucht via een slang uit de ruimte in de luchtaanzuigopening van het apparaat geleid. De gereinigde lucht wordt via een andere slang vanaf de luchtuitblaasopening weer naar de ruimte geleid.

• Bij ventilatiebedrijf wordt de te reinigen lucht via een slang uit de ruimte in de luchtaanzuigopening van het apparaat geleid. Hierdoor wordt een geringe onderdruk in de ruimte gehandhaafd. Verse lucht van buiten stroomt naar binnen. Opstellingsvarianten voor onderdrukhandhaving: Bij het aansluiten van slangen moet op het volgende worden gelet:

• Pijpleidingen en slangen moeten zijn ontworpen voor de beschikbare statische druk van de ventilatoren. Ze moeten zoveel mogelijk recht en uitgestrekt worden gelegd. Bij het apparaat kan een 7,6m luchtslang zowel aan de luchtaanzuigopening als aan de luchtuitblaasaansluiting worden aangesloten.

• Luchtaanzuig- en luchtuitblaasopening zijn minimaal 1 m uit elkaar geplaatst. Netsnoer aansluiten

• De netstekker aansluiten op een volgens de voorschriften afgezekerd stopcontact. Bediening Bedieningselementen

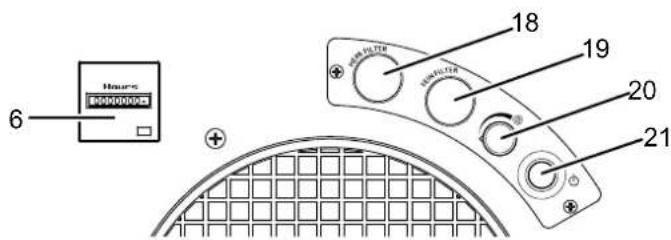

Nr. Aanduiding Betekenis 6 Bedrijfsurenteller Weergave van bedrijfsuren 18 Visuele en akoestische wisselindicatie FILTERBOX2 Indicatie voor een noodzakelijk vervanging van het filter voor zwevende stoffen, resp. het pocketfilter 19 Visuele en akoestische wisselindicatie VOORFILTERBOX1 Indicatie voor een noodzakelijk vervanging van groffilter, resp. fijnfilter 20 Draairegelaar Luchthoeveelheid Instellen van de gewenste luchthoeveelheid 21 Toets aan/uit Apparaat in- of uitschakelen Apparaat inschakelen

1. Zorg dat de luchtinlaat en luchtuitlaat niet bedekt zijn.

2. De draairegelaar Luchthoeveelheid(20) linksom naar de

laagste luchthoeveelheid draaien.

3. Druk op de toets Aan/uit(21).

ð De toets Aan/uit(21) gaat branden. Luchthoeveelheid instellen Met de traploze luchtdebietregeling heeft u de mogelijkheid het toerental van de ventilator en zo ook het luchtdebiet van het apparaat te verstellen. Met de filtervolgorde G4, F7 en H13 om te kunnen voldoen aan stofklasse H, bereikt het apparaat met aangesloten afvoerluchtslang (7,6m, gelegd met 2 bochten van 90°) een luchtdebiet van 600m³/uur. Waarschuwt de wisselindicatie(18), resp. (19), dat binnenkort het vervangen van filters noodzakelijk is, is nog altijd minimaal luchtdebiet van 500m³/uur gewaarborgd: Vervang de betreffende filters op korte termijn.

1. Voor het verhogen van de luchthoeveelheid, de

draairegelaar Luchthoeveelheid(20) rechtsom draaien.

2. Voor het verlagen van de luchthoeveelheid, de

draairegelaar Luchthoeveelheid(20) linksom draaien.12 NL luchtreiniger TAC 1500 Buiten gebruik stellen Waarschuwing voor elektrische spanning Raak de netstekker niet aan met vochtige of natte handen.

• Schakel het apparaat uit.

• Het apparaat van het stroomnet scheiden, door de netstekker uit het stopcontact te trekken. Hierbij de stekker vastgrijpen en niet de kabel. Nabestelbare accessoires Waarschuwing Gebruik alleen accessoires en hulpapparaten, die in de gebruiksaanwijzing zijn opgegeven. Het gebruik van andere dan in de handleiding aanbevolen werkgereedschappen of andere accessoires kan letselgevaar veroorzaken. Aanduiding Artikelnummer G4 Z-line-filter / ISO Coarse 75% 7.160.000.404 F7 plisséfilter-cassette / ISO ePM10 75%

F7 pocketfilter ISO ePM10 75% 7.160.000.414 H13 filter voor zwevende stoffen met goedkeuring voor stofklasse H

Actief koolfilter 7.165.001.500 Luchttransportslang Tronect SP-T, lengte 7,6 m

Defecten en storingen Het apparaat is tijdens de productie meerdere keren op een goede werking getest. Mochten er desondanks storingen ontstaan, controleer het apparaat dan op basis van de volgende lijst. Het apparaat start niet op:

• Controleer de netaansluiting.

• Controleer het netsnoer en de stekker op beschadigingen.

• Controleer de afzekering van de gebouwinstallatie.

• Wacht 10 minuten, voordat u het apparaat opnieuw start. Mocht het apparaat niet opstarten, laat dan een elektrische controle uitvoeren door gespecialiseerd bedrijf of door Trotec. Het apparaat maakt herrie, resp. trilt:

• Controleer of het apparaat rechtop en stabiel staat. Het apparaat wordt zeer heet, maakt herrie, resp. verliest capaciteit:

• Controleer de luchtinlaat en het luchtfilter op vervuilingen. Verwijder uitwendige vervuilingen. Het apparaat verspreid een onaangename geur:

• Er kunnen rook, bijv. sterke tabaksrook, geuren en verontreinigingen in de lucht aanwezig zijn. Ventileer de ruimte. Werkt het apparaat na deze controles nog niet probleemloos: Neem contact op met de klantendienst van de fabrikant. Het apparaat indien nodig voor reparatie naar een geautoriseerd elektrotechnisch vakbedrijf of naar de fabrikant brengen.NL 13 luchtreiniger TAC 1500 Onderhoud Werkzaamheden voor aanvang van het onderhoud Waarschuwing voor elektrische spanning Raak de netstekker niet aan met vochtige of natte handen.

• Schakel het apparaat uit.

• Het apparaat van het stroomnet scheiden, door de netstekker uit het stopcontact te trekken. Hierbij de stekker vastgrijpen en niet de kabel. Waarschuwing voor elektrische spanning Werkzaamheden waarvoor het openen van het apparaat noodzakelijk is, mogen uitsluitend door geautoriseerde vakbedrijven of door de fabrikant worden uitgevoerd. Let op Rekening houden met overspanningsbeveiliging. Het apparaat is uitgerust met een overspanningsbeveiliging. Houd er bij controles van de elektrische veiligheid rekening mee dat de testspanning tot 250V moet worden gereduceerd. Behuizing reinigen Reinig de behuizing met een vochtige, zachte en pluisvrije doek. Zorg dat er geen vocht in de behuizing komt. Zorg dat elektrische onderdelen niet in contact komen met vocht. Gebruik geen agressieve reinigingsmiddelen, zoals reinigingssprays, oplosmiddelen, alcoholhoudende reinigingsmiddelen of schuurmiddelen voor het bevochtigen van de doek. Visuele controle van het inwendige van het apparaat op vervuilingen

1. Verwijder de luchtfilters.

2. Schijn met een zaklamp in de openingen van het apparaat.

3. Controleer het inwendige van het apparaat op vervuilingen.

4. Is een dikke stoflaag te zien, reinig dan het inwendige van

het apparaat dan met een stofzuiger.

5. Plaats de luchtfilters weer.

Apparaat inwendig reinigen

1. Verwijder eerst de filters en het filterframe, zoals in het

hoofdstuk montage en in gebruik nemen is beschreven.

2. Reinig het inwendige van het apparaat en het filterframe

met een bevochtigde, zachte en pluisvrije doek. Zorg dat geen vochtigheid in de behuizing komt. Zorg dat elektrische onderdelen niet in contact komen met vochtigheid. Gebruik geen agressieve reinigingsmiddelen, zoals reinigingssprays, oplosmiddelen, alcoholhoudende reinigingsmiddelen of schuurmiddelen voor het bevochtigen van de doek.

3. Plaats filters en filterframe weer in het apparaat.

Filter vervangen De filters moeten worden vervangen, als de wisselindicatie FILTER-BOX2(18), resp. VOORFILTER-BOX1(19) tijdens gebruik gaat branden en een akoestisch signaal klinkt. Moet het filter worden vervangen, ga dan te werk zoals in het hoofdstuk montage en in gebruik nemen, bij filter plaatsen is beschreven.14 NL luchtreiniger TAC 1500 Recycling De verpakkingsmaterialen altijd milieubewust en volgens de geldende lokale recyclingvoorschriften recyclen. Het symbool van een doorgestreepte vuilnisbak geeft aan dat dit apparaat en de evt. bijbehorende componenten aan het einde van de levensduur volgens de richtlijn voor afgedankte elektrische en elektronische apparaten (2012/19/EU) en nationale wetgeving niet mogen worden afgevoerd met het huishoudelijk afval. Voor kosteloze retournering zijn er inzamelpunten voor oude elektrische en elektronische apparaten beschikbaar bij u in de buurt. De adressen kunt u opvragen bij uw gemeente. Voor veel EU-landen kunt u zich via de website https://hub.trotec.com/?id=45090 informeren over andere retourmogelijkheden. Anders contact opnemen met een officiële, in uw land goedgekeurd recyclingbedrijf voor afgedankte apparaten. Door het gescheiden inzamelen van oude elektrische en elektronische apparaten worden recycling, materiaalhergebruik, resp. andere vormen van hergebruik van oude apparaten mogelijke gemaakt. Ook worden zo negatieve gevolgen bij het recyclen van de mogelijk in de apparaten opgenomen gevaarlijke stoffen voor het milieu en voor de menselijke gezondheid voorkomen.NL 15 luchtreiniger TAC 1500 Technische bijlage Technische gegevens Parameter Waarde Model TAC 1500 Artikelnummer 1.580.000.105 Aanbevolen luchthoeveelheid voor stofklasse H 500 m

/uur Stofklasse (volgens EN 60335-2-69) Stofklasse H (doorlaatgraad ≤ 0,005%) voor stoffen met werkplekgrenswaarden ≤ 0,1 mg/m

kankerverwekkende gevaarlijke stoffen volgens GefStoffV § 11, TRGS 905, resp. 906, geschikt voor goedkeuring voor asbestsanering volgens TRGS 519 Motorvermogen 175 W Netaansluiting 1/N/PE ~230V/50-60Hz Nominale stroom 1,3A Aansluitkabel CEE 7/7, 3 m kabellengte Rubberkabel (H05RR-F3G1) lengte = 3,5 m Luchttransportslangaansluiting aanzuig-/uitblaaszijde 200 mm Geluidsniveau (afstand 1 m) 61dB(A) Afmetingen (lengte x breedte x hoogte) 705 x 362 x 377mm Gewicht 20 kg Aanbeveling voor toepassingsspecifieke filtercombinaties en betreffende geschiktheid voor ruimtegrootten Geschikt voor ruimten tot

Toepassingsgebieden Filtercombinatie m

) G4 220 75 Fijnstof

) G4 + F7 tot en met F9 110 37 Zwevende stoffen

) G4 + H13 50 17 Hygiënezones

Bij een aangenomen ruimtehoogte van 3 m;

Typische grof-stoftoepassingen: Zagen, vijlen;

Typische fijnstoftoepassingen: Saneringswerkzaamheden met mineraal- of glaswolhoudende materialen;

Typische zwevend-stoftoepassingen: Slijpen, asbest- resp. schimmelsanering, mineraalstof, etc.,

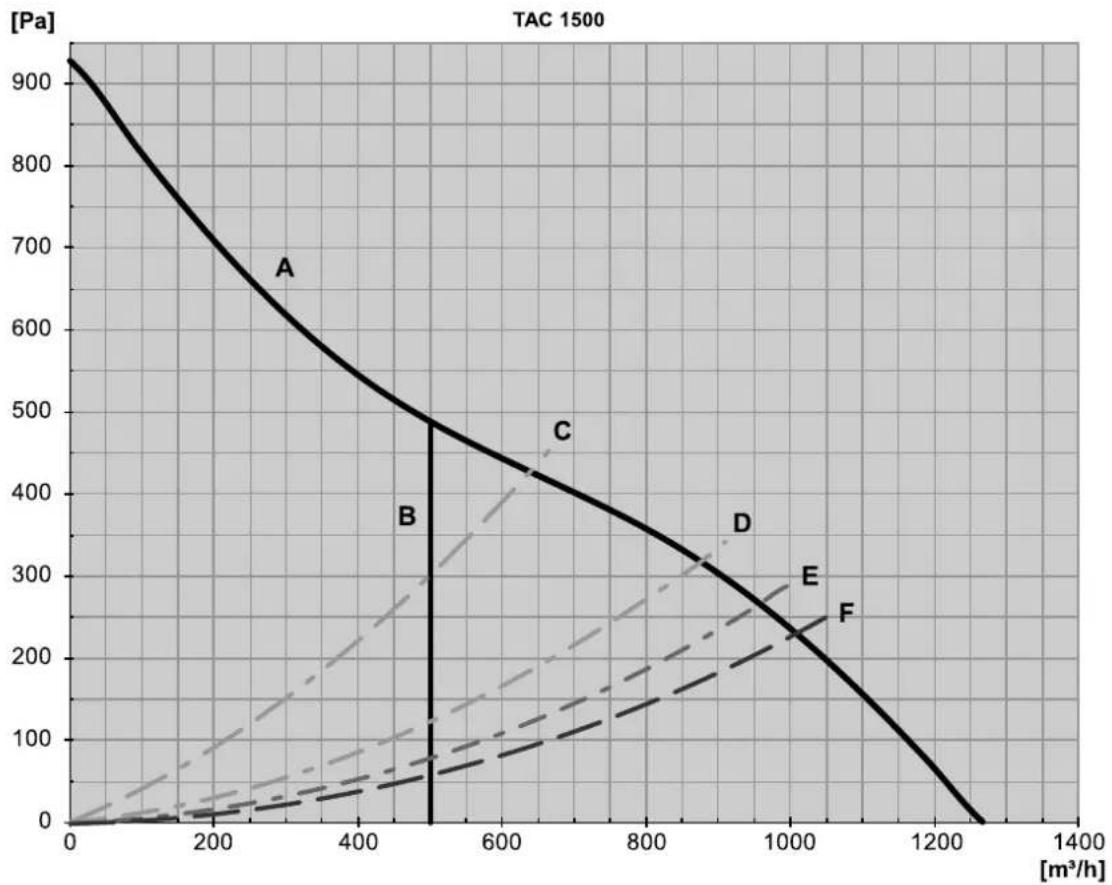

Luchtverversing per uur Optionele uitrusting (op aanvraag) Wielen met luchtbanden, zonder profiel Bokrollen (in plaats van zwenkwielen) Vorkheftrucksleuven16 NL luchtreiniger TAC 1500 Capaciteitsgrafieken A Ventilator B Aanbevolen luchthoeveelheid voor stofklasse H C Met filtercombinatie G4+H13 (goedkeuring voor stofklasse H) en luchttransportslang* D Met filtercombinatie G4+F7 en luchttransportslang* E Met filter G4 en luchttransportslang* Met spuitnevelfilter en luchttransportslang* F Zonder filters, met luchttransportslang*

• Aangesloten op de drukzijde, standaardlengte 7,6 m, gelegd met een 90°-bochtstuk. Bij gestrekt, bochtvrij leggen van de luchtslang zijn tot maximaal 25% hogere luchthoeveelheden mogelijk!NL 17 luchtreiniger TAC 1500 Totaaloverzicht Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen.

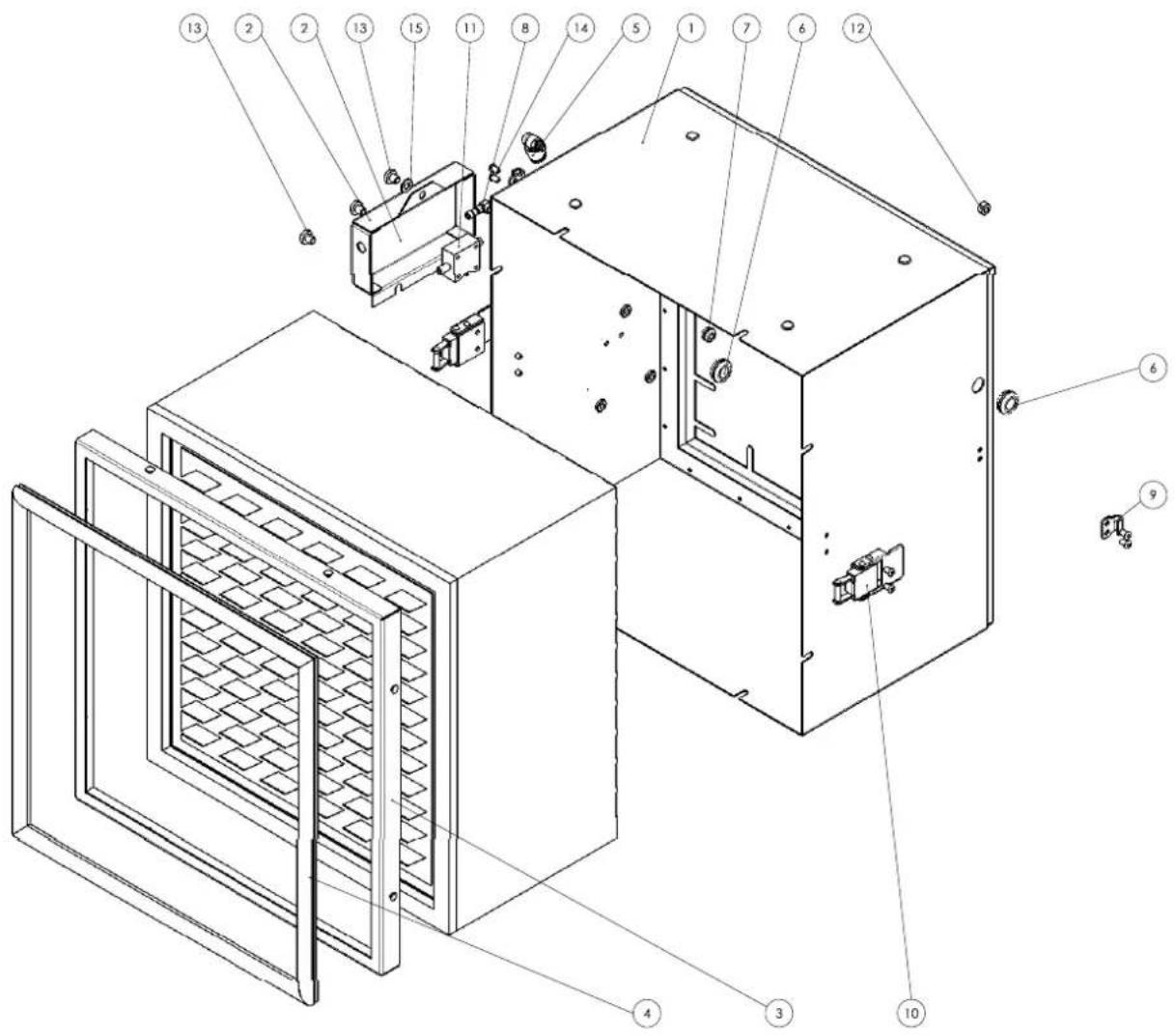

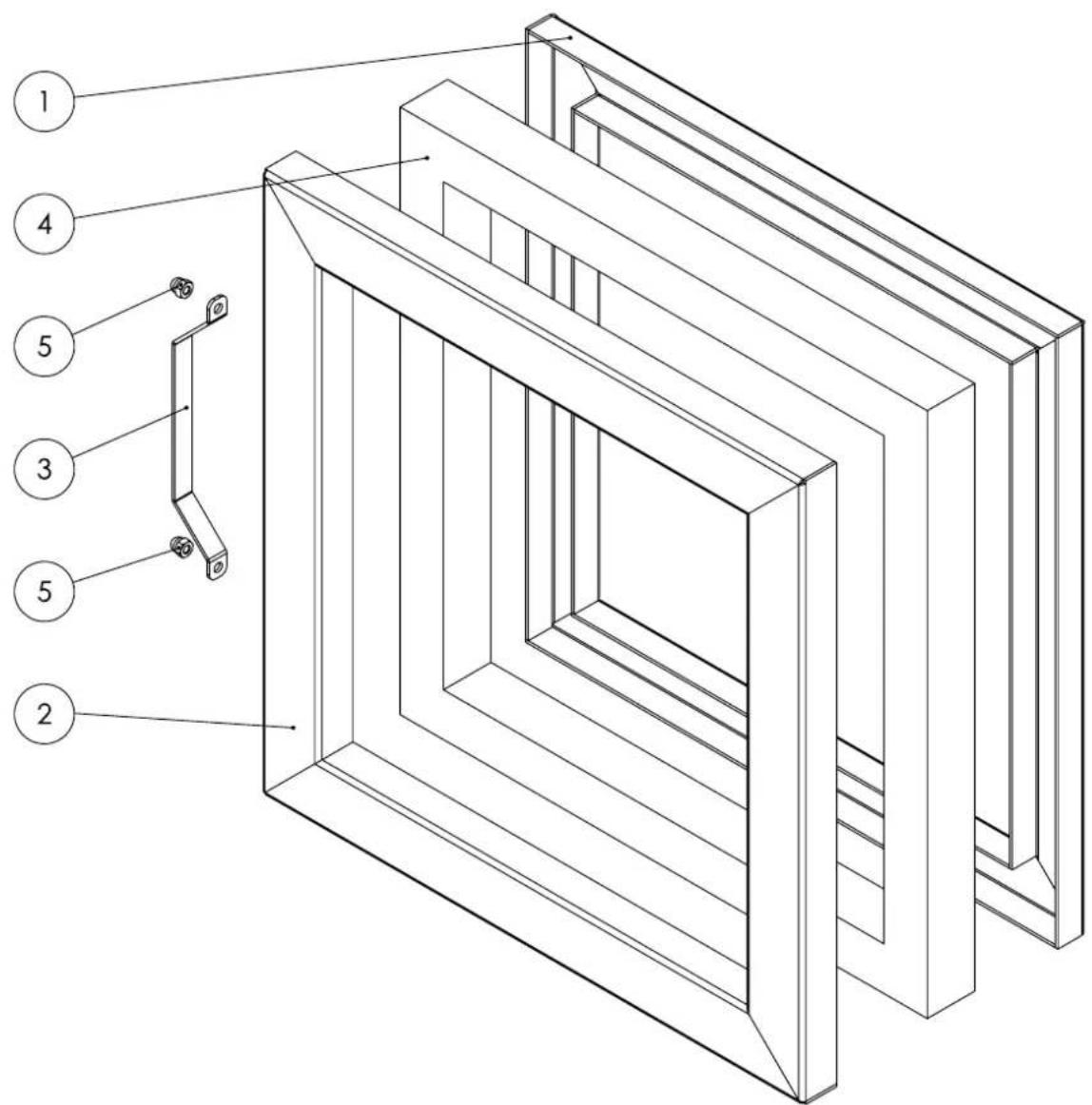

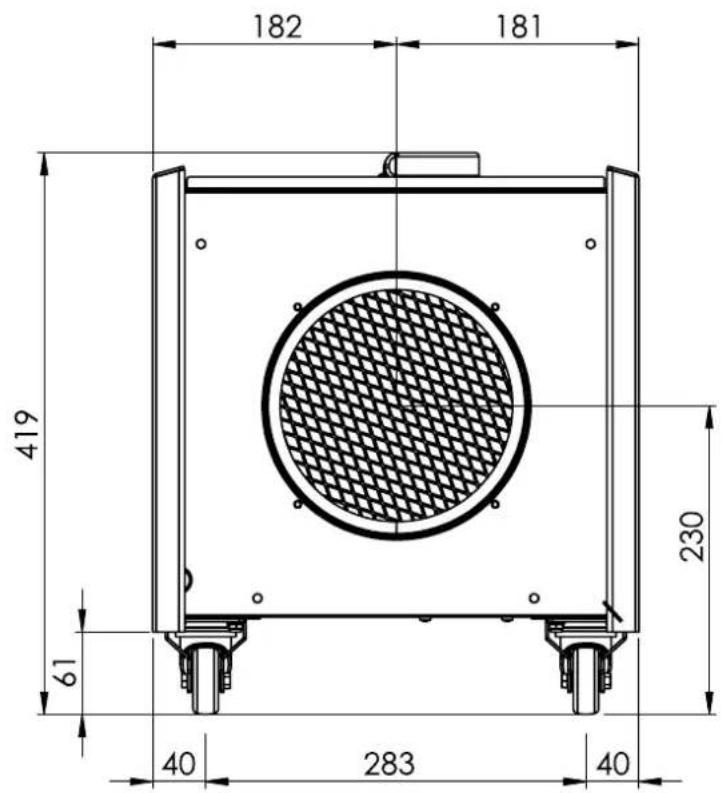

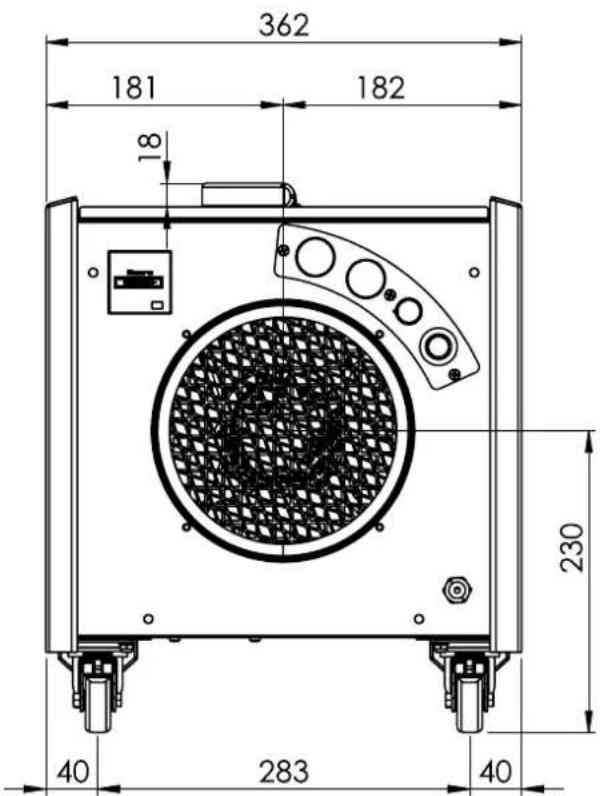

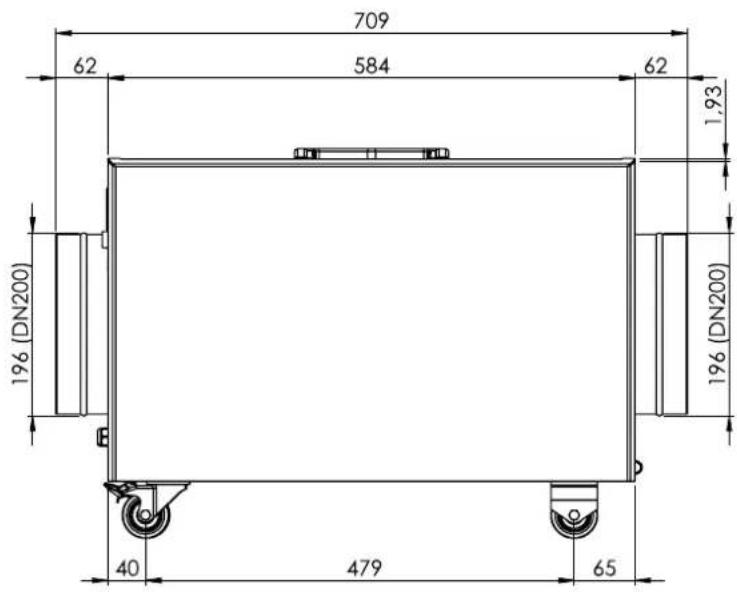

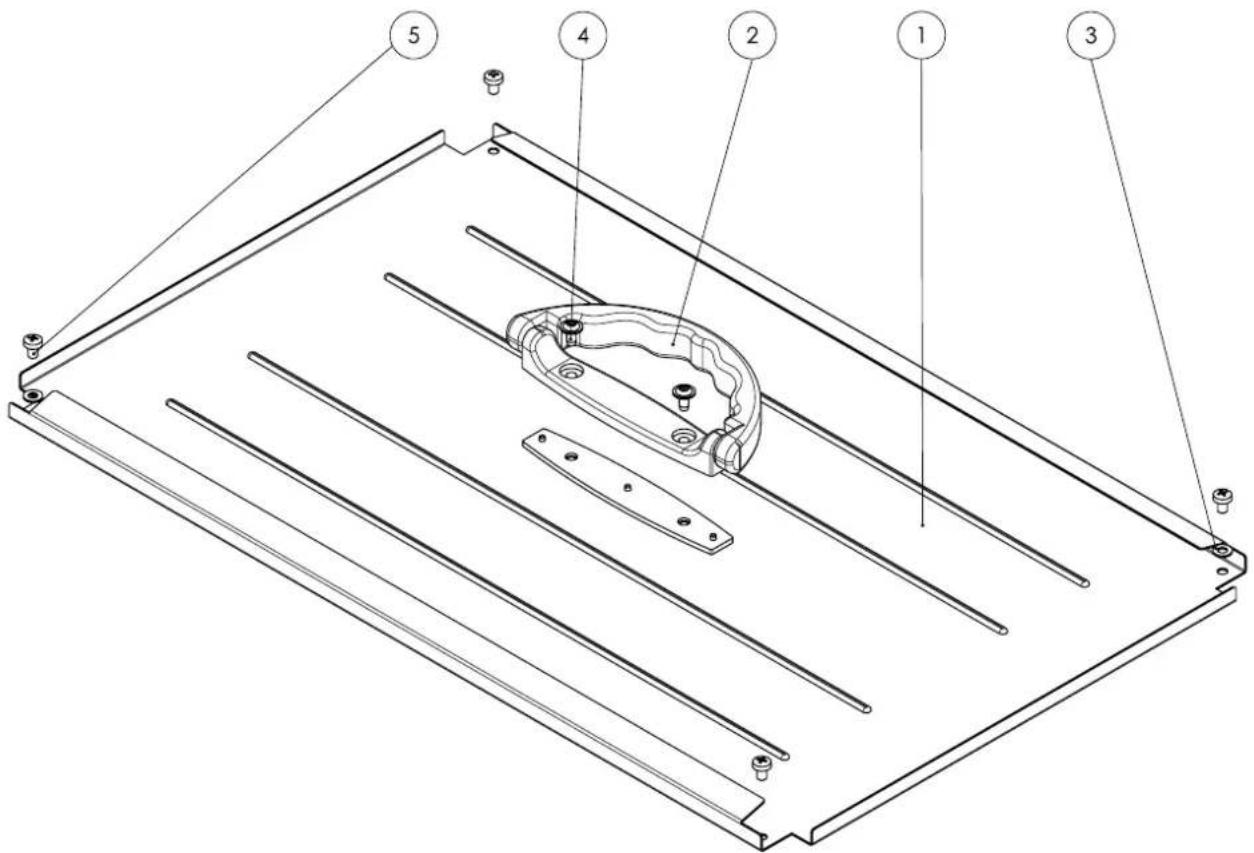

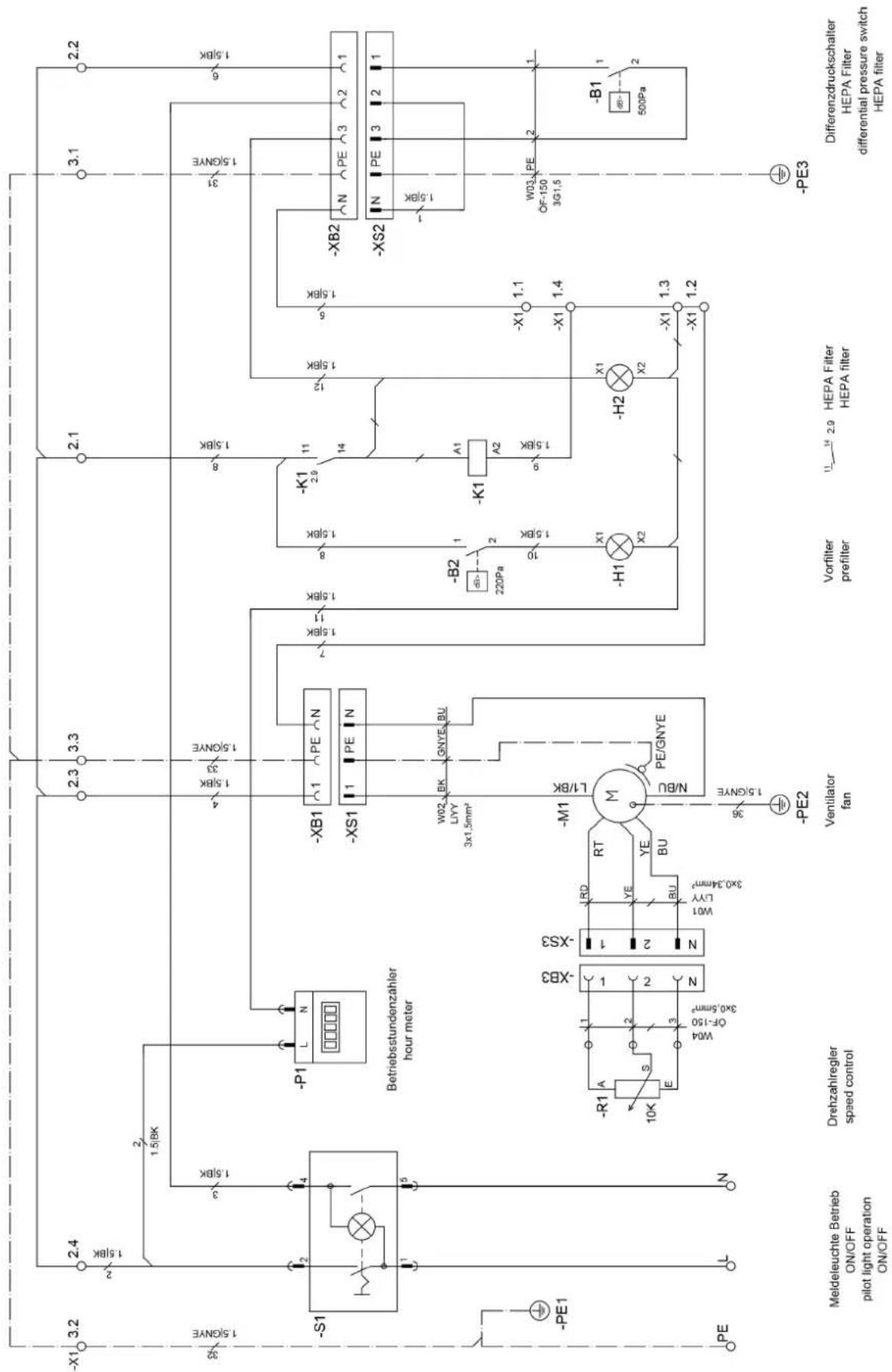

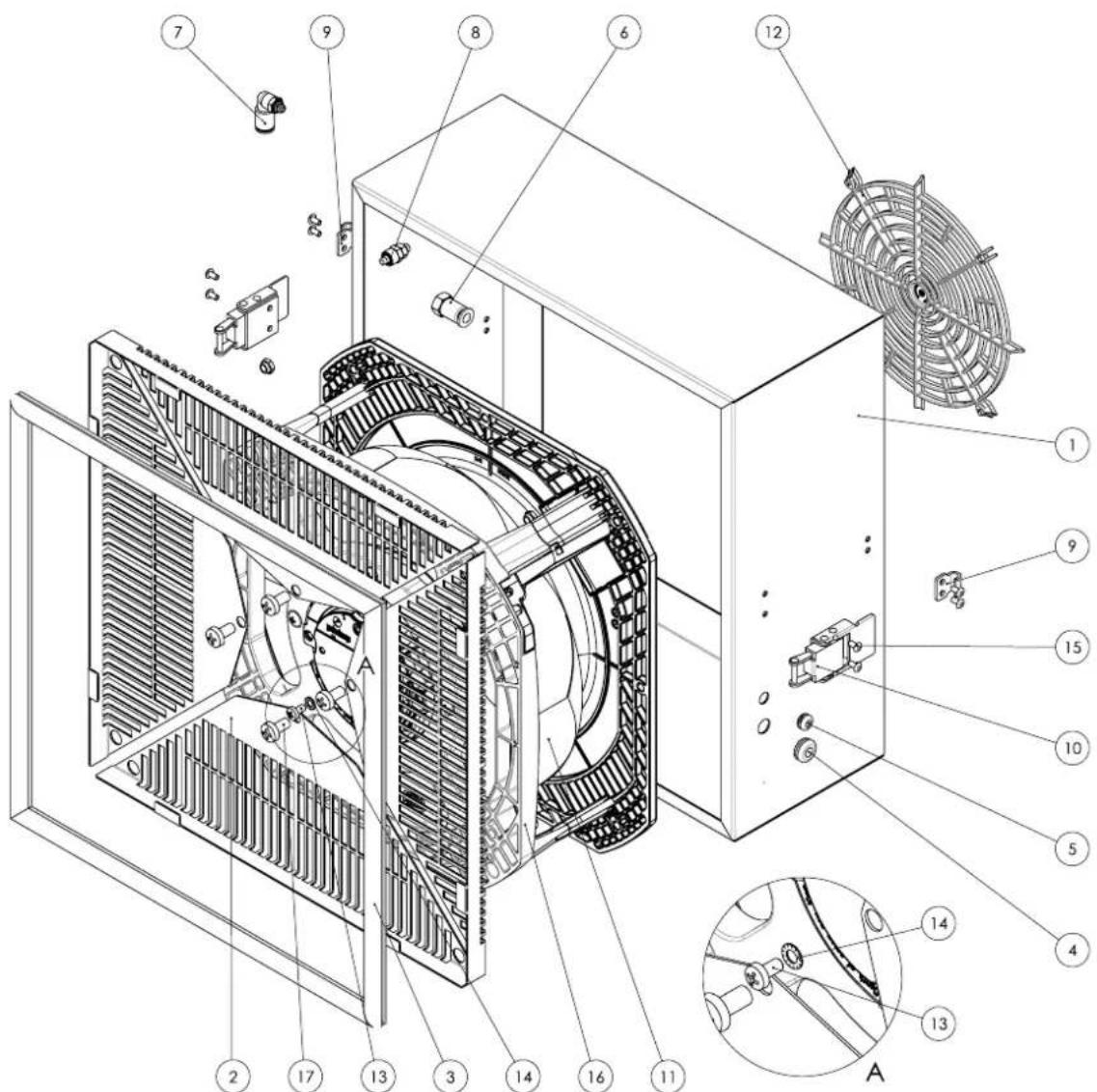

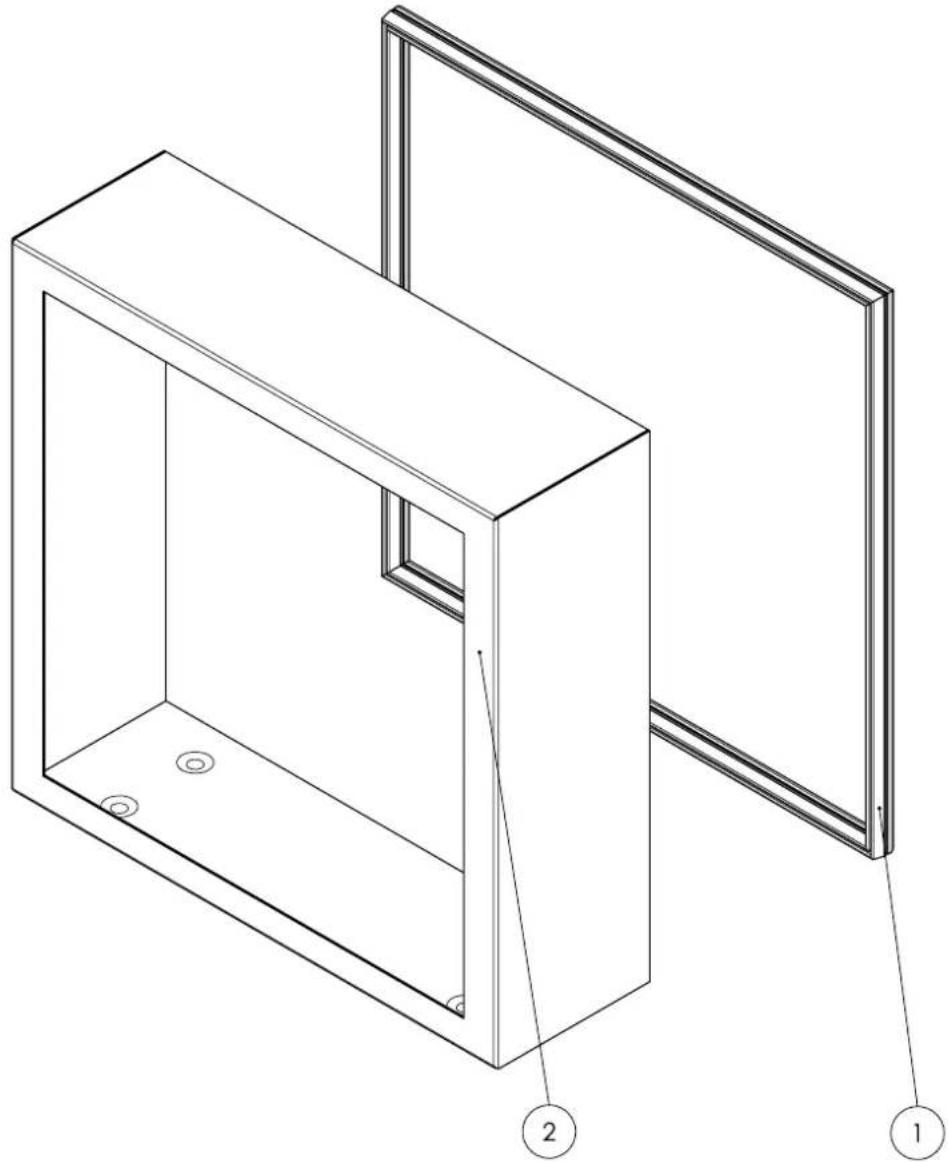

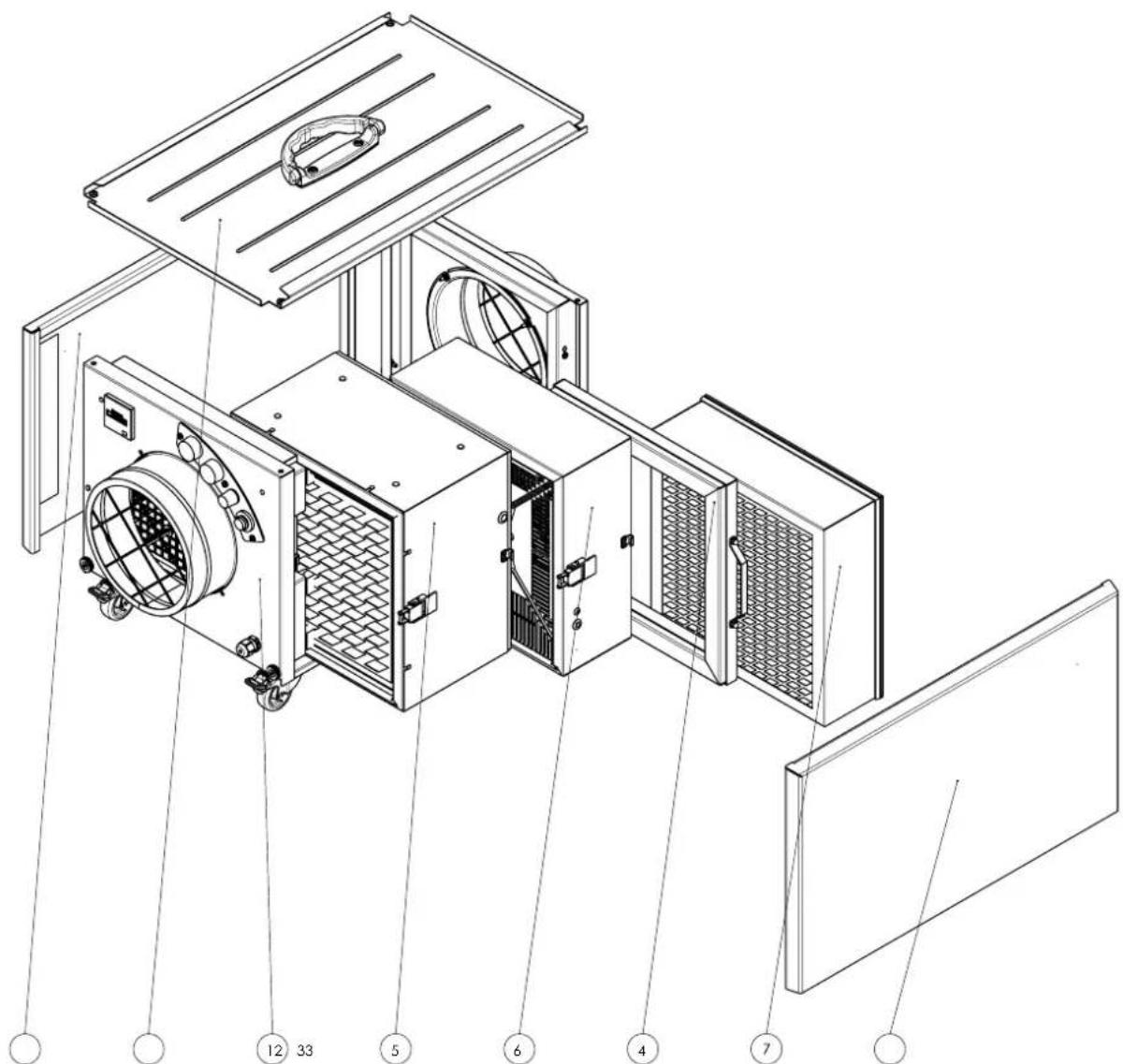

Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Basisbehuizing ZAT0003224 5 HEPA ZAT0003307 2 Deksel ZAT0003243 6 Ventilator ZAT0003329 3 Panelen P10002145 7 Papierfilter ZAT0003337 4 Spanelement ZAT000328918 NL luchtreiniger TAC 1500 Afmetingen Info De afmetingen zijn opgegeven in de eenheid millimeter.NL 19 luchtreiniger TAC 150020 NL luchtreiniger TAC 1500 Basisbehuizing Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen.NL 21 luchtreiniger TAC 1500 Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Basisbehuizing SBG P10002152 30 Sluitstop P10000651 2 Geleidebus P10001409 31 Montageplaat P10000646 3 Bedieningselement P10008202 32 Stekker P10000644 4 Montagehouder P10002155 33 Stekkerbus P10000645 5 Montagehouder P10002156 34 Bedrijfsurenteller P10001137 6 Aanraakbescherming P10002159 35 Moer P10003618 7 Kraagbus P10000653 36 Kabelwartel P10007561 8 Afdichtband P10000357 37 Eindsteun P10001031 9 Afstandsbus P10001596 38 Verschildrukschakelaar P10001733 10 Hoekstuk P10000562 39 Ring P10001310 11 Doorvoertule P10001418 40 Bout P10000322 12 Relais P10000042 41 Moer P10000013 13 Montageclip P10000043 42 Ring P10000019 14 Bokrol P10003601 43 Ring P10000449 15 Zwenkwiel P10003600 44 Moer P10000500 16 Sluitstop P10001646 45 Moer P10000006 17 Montageplaat P10000649 46 Afstandsbus P10000364 18 Stekkerbus P10000648 47 O-ring P10001421 19 Stekker P10000647 48 Bout P10001179 20 Haakse schroefkoppeling P10001306 49 Bout P10001010 21 Doorgaande klem P10001026 50 Klinknagel P10001108 22 Doorgaande klem P10001028 51 Ring P10001134 23 Sluitplaat P10001029 52 Ring P10000038 24 Signaallamp P10002353 53 Ring P10001112 25 Draaiknop P10001250 54 Moer P10000208 26 Dop P10001249 55 Bout P10000443 27 Potentiometer P10001751 56 Bout P10000336 28 Schakelaar P10001376 57 Bout P10003856 29 Sluithaak P1000061622 NL luchtreiniger TAC 1500 Deksel Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen. Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Deksel SBG P10002153 4 Bout P10000568 2 Greep P10001246 5 Bout P10001265 3 Ring P10001134NL 23 luchtreiniger TAC 1500 Spanelement Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen. Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Spanframe P10002146 4 Afdichting P10001422 2 Spanframe P10002147 5 Moer P1000768 3 Greep P1000215824 NL luchtreiniger TAC 1500 HEPA-filter Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen. Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Behuizing frame HEPA P10002148 9 Sluithaak P10000616 2 Voedingsbox P10002149 10 Veerspanelement P10000615 3 Frame HEPA P10002157 11 Verschildrukschakelaar P10001733 4 Afdichting P10001855 12 Moer P10000006 5 Haakse schroefkoppeling P10001306 13 Bout P10001179 6 Doorvoertule P10002306 14 Klinknagel P10001108 7 Doorvoertule P10001418 15 Ring P10001134 8 Hoekstuk P10000562NL 25 luchtreiniger TAC 1500 Ventilator Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen. Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Frame ventilator P10002150 10 Veerspanelement P10000615 2 Ingrijpbescherming P10008203 11 Ventilator P10000535 3 Afdichting P10001855 12 Beschermrooster P10007573 4 Doorvoer P10001417 13 Bout P10000322 5 Doorvoertule P10001418 14 Ring P10001112 6 Rechte opzetkoppeling P10001307 15 Klinknagel P10001108 7 Haakse schroefkoppeling P10001306 16 Moer P10000210 8 Wartel P10000563 17 Bout P10007260 9 Sluithaak P1000061626 NL luchtreiniger TAC 1500 Papierfilter Info De positienummers in de reserveonderdelen verschillen van de in de handleiding gebruikte positienummers van de onderdelen. Nr. Aanduiding Artikelnummer Nr. Aanduiding Artikelnummer 1 Afdichting P10000290 2 Frame papierfilter P10002151NL 27 luchtreiniger TAC 1500 Elektrisch schema28 NL luchtreiniger TAC 1500 EU-conformiteitsverklaring (vertaling van het origineel) Vertaling van de originele conformiteitsverklaring in het kader van de EG-Machinerichtlijn 2006/42/EG, bijlageIIdeel1 paragraafA Wij, Trotec GmbH verklaren onder eigen verantwoordelijkheid, dat het hierna aangeduide product is ontwikkeld, geconstrueerd en geproduceerd in overeenstemming met van toepassing zijnde bepalingen van de EG-Machinerichtlijn in de versie 2006/42/EG. Productmodel / product: TAC 1500 Producttype: luchtreiniger Bouwjaar vanaf:

Het product voldoet bovendien aan alle van toepassing zijnde bepalingen uit de volgende richtlijnen/ verordeningen:

• 2014/30/EU Toegepaste geharmoniseerde normen:

• EN 62233:2008 Samensteller en naam van gevolmachtigde voor de technische documentatie: Trotec GmbH Grebbener Straße 7, D-52525 Heinsberg Telefoon: +492452962-400 E-mail: info@trotec.de Plaats en datum van opstelling: Heinsberg, 17.11.2024 Joachim Ludwig, bedrijfsleiderTrotec GmbH Grebbener Str. 7 52525 Heinsberg Germany
