MODE D'EMPLOI TAC 1500 TROTEC

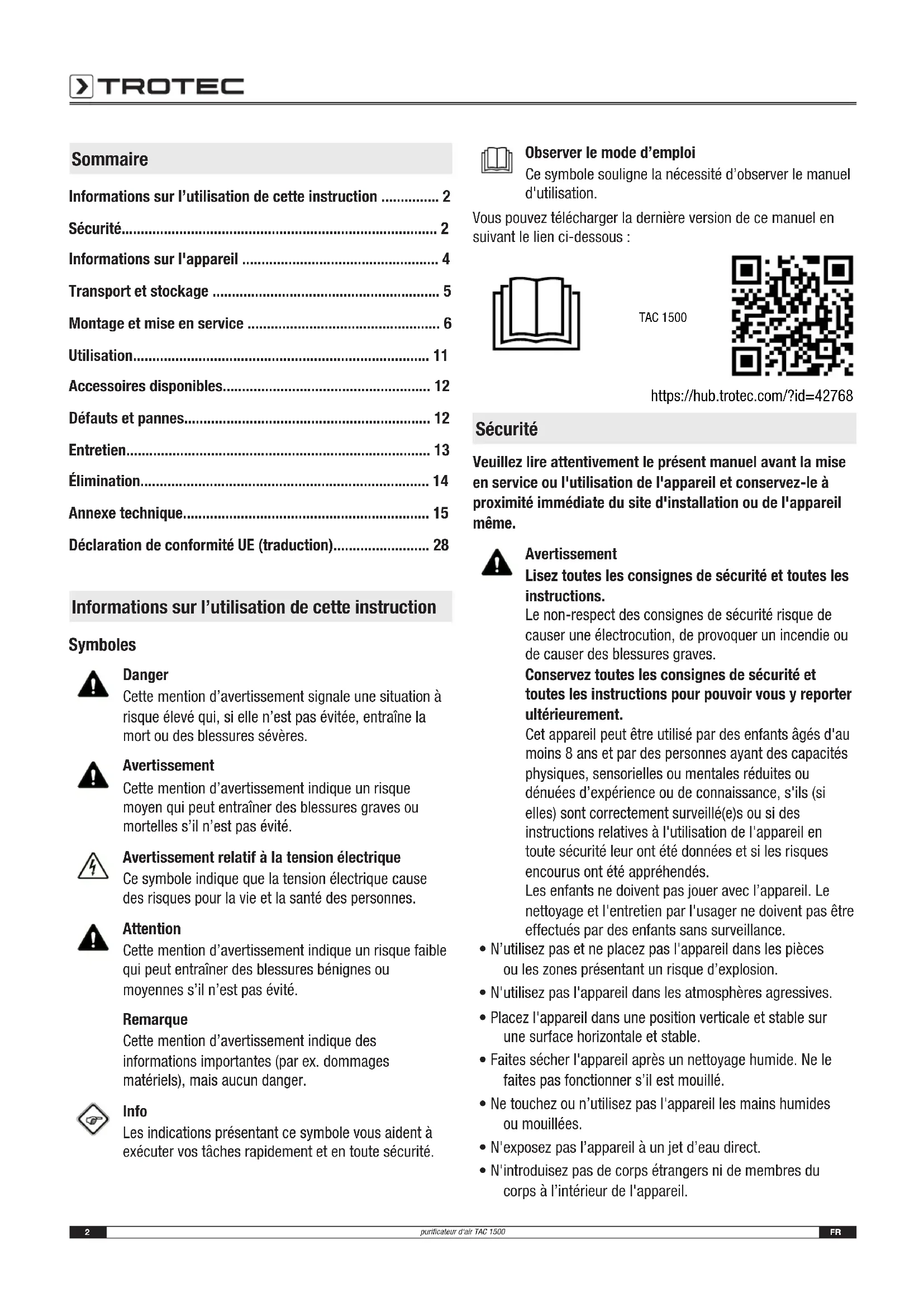

• purificateur d'air TAC 1500 Sommaire Informations sur l’utilisation de cette instruction p. 2
• Sécurité p. 2
• Informations sur l'appareil p. 4
• Transport et stockage p. 5
• Montage et mise en service p. 6
• Utilisation p. 11
• Accessoires disponibles p. 12
• Défauts et pannes p. 12
• Entretien p. 13
• Élimination p. 14
• Annexe technique p. 15
• Déclaration de conformité UE (traduction) Informations sur l’utilisation de cette instruction Symboles Danger Cette mention d’avertissement signale une situation à risque élevé qui, si elle n’est pas évitée, entraîne la mort ou des blessures sévères. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole souligne la nécessité d’observer le manuel d'utilisation. Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous: TAC 1500 https://hub.trotec.com/?id=42768 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. p. 28

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.FR 3 purificateur d'air TAC 1500

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• N'utilisez jamais l'appareil si vous remarquez des détériorations sur la prise ou sur le câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les cordons secteurs défectueux représentent un sérieux danger pour la santé.

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Assurez-vous qu’aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Éliminez correctement les filtres usagés, en particulier après la filtration de substances nocives pour la santé.

• N'utilisez pas l'appareil comme étagère ou marche. Utilisation conforme Utilisez l'appareil exclusivement pour purifier l'air atmosphérique et le libérer des poussières, du brouillard et des particules en suspension non conducteurs et ininflammables en utilisant la catégorie de filtres appropriée et en respectant les caractéristiques techniques. L'appareil est destiné à être utilisé dans les locaux commerciaux. Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme. Utilisation non conforme raisonnablement prévisible

• N’installez pas l'appareil sur une surface mouillée ou inondée.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• N'utilisez pas l'appareil pour l'aspiration de vapeurs ni de liquides.

• N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil. Qualification du personnel Toute personne utilisant le présent appareil doit:

• disposer de connaissances fondées pour une manipulation en toute sécurité des appareils électriques.

• avoir lu et compris l’instructions, notamment le chapitre «Sécurité». Électricien Les électriciens qualifiés doivent lire et comprendre les schémas électriques, mettre les machines électriques en marche, entretenir et réparer les machines, raccorder les armoires électriques et de commande, garantir la capacité fonctionnelle des composants électriques et reconnaître les risques éventuels lors de la manipulation de systèmes électriques et électroniques. Personne formée Les personnes instruites ont été informées par l’exploitant des tâches qui leur sont assignées et des risques éventuels en cas de comportement inapproprié. Ces personnes sont en droit d'utiliser l'appareil, de le transporter ainsi que d'effectuer de légers travaux de maintenance (nettoyage du carter et du ventilateur). L'appareil doit être suivi par du personnel instruit.4 FR purificateur d'air TAC 1500 Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Attention Risque de blessures provoquées par la projection de pièces! Avant d'allumer l'appareil, assurez-vous qu'aucun objet (vêtements, cheveux) susceptible de s’envoler ne se trouve à proximité de l'entrée et de la sortie d'air. Remarque Tenez compte de la protection contre les surtensions. L’appareil est équipé d’une protection contre les surtensions. Notez qu’en cas de contrôle de la sécurité électrique, la tension de test doit être réduite à 250V. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. Débranchez l’appareil du secteur en tirant la prise du

raccordement secteur. Tirez sur la prise et non pas sur le cordon.

3. Ne rebranchez jamais un appareil endommagé.

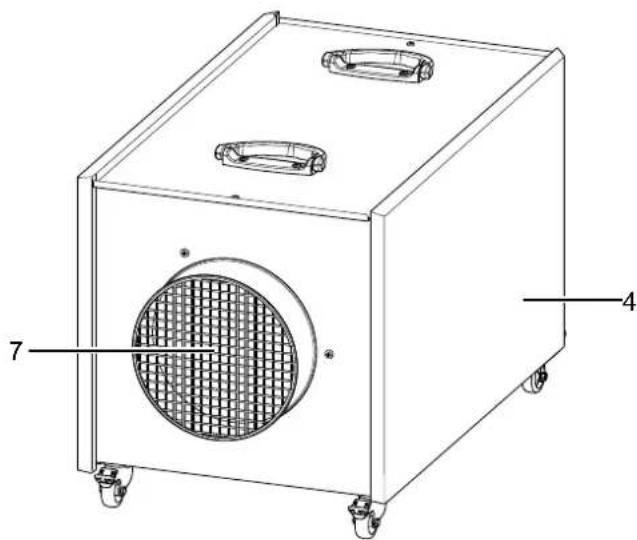

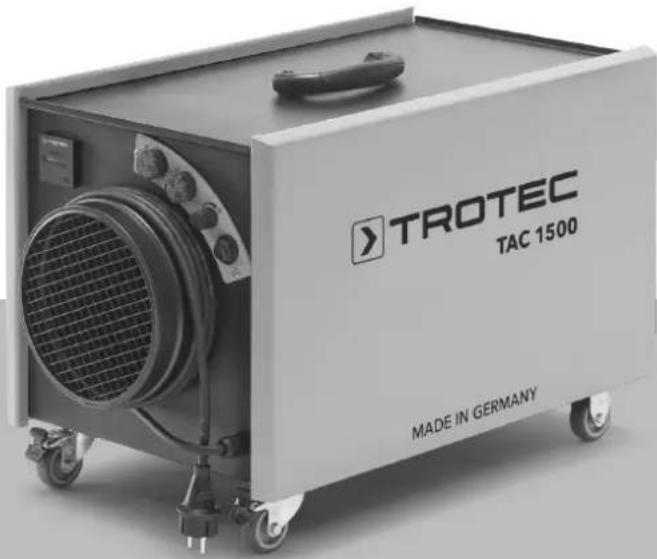

Informations sur l'appareil Description de l’appareil Les purificateurs d'air sont utilisés pour filtrer l'air ambiant. Une concentration élevée de poussière peut être produite sur les chantiers de construction ou de réhabilitation, par exemple lors de l’utilisation de meuleuses d’angles ou pendant les travaux de projection, de burinage et de démolition, ainsi que pendant le mélange de mortiers secs, d’enduits et de colles à carrelage. Les purificateurs d'air de la série TAC sont conçus, en fonction du filtre mis en œuvre, pour l'élimination des poussière d'amiante, de gravats, de quartz, de farine et de bois, ainsi que des spores de moisissures, des particules de peinture et des fibres minérales dans l'air qui peuvent apparaître pendant les travaux cités ci-dessus. Ces poussières doivent être aspirées au plus près de leur lieu de production, afin de réduire à un minimum la pollution de l'air respirable. Selon la qualité du filtre employé, l'appareil peut être utilisé pour filtrer les poussières minérales contenant du quartz, la poussière de bois, les poussières contenant du plomb, les fibres minérales artificielles ou les fibres à haute température. L'utilisation comme appareil de maintien en dépression lors de l’élimination des moisissures et le désamiantage est également possible. Des exigences supplémentaires s'appliquent pour les autres substances dangereuses; veuillez donc respecter les règles techniques pour les substances dangereuses (TRGS) correspondantes ou les réglementations nationales. L’appareil est capable:

• de générer une dépression dans un local, par exemple dans les pièces très polluées;

• de nettoyer l'air dans les zones de travail avec un air recyclé, par exemple les chantiers intérieurs, les ateliers, etc.;

• de générer une surpression dans un local, par exemple dans les salles blanches;

• d’alimenter un local en air frais filtré. La structure de l'appareil comprend:

• le boîtier avec système de superposition

• un ventilateur régulé pour le transport de l'air

• la surveillance des filtres pour le débit d’air L'appareil peut être équipé de différents filtres. L'utilisateur a ainsi la possibilité de configurer, en fonction de son domaine d’utilisation, aussi bien la qualité des filtres que la disposition de la chaîne de filtrage. Les filtres doivent être choisis en fonction du domaine d'utilisation. Il est possible d'homologuer l'appareil pour le désamiantage conformément à TRGS519, classe de poussière H.FR 5 purificateur d'air TAC 1500 Info Les filtres ne sont pas inclus dans la fourniture. Choisissez les filtres dans notre gamme de filtres en fonction de votre domaine d'utilisation. Avant la première mise en service, mettez en place les filtres que vous avez choisis. Représentation de l’appareil

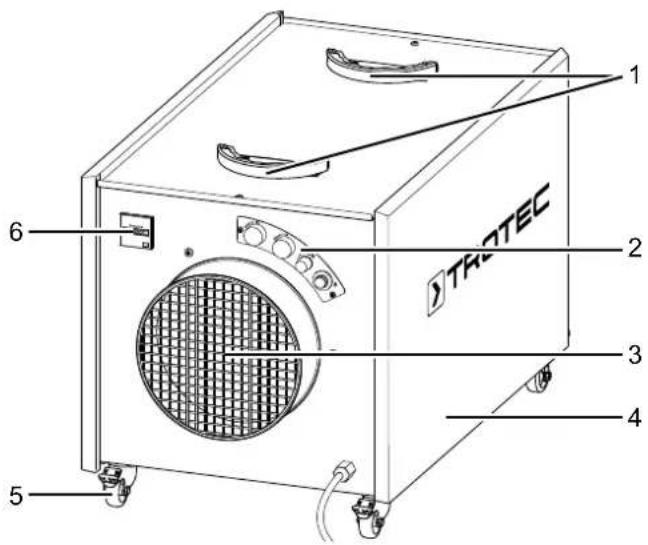

N° Désignation 1 Poignées de roulage 2 Panneau de commande 3 Bouche de sortie d’air 4 Panneau latéral (panneau de révision) 5 Roulette de transport 6 Compteur d’heures de service 7 Bouche d'entrée d’air Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Observez les consignes suivantes avant chaque transport:

• L'appareil est éteint.

• L’appareil a été mis hors tension et la prise débranchée du secteur. Observez les consignes suivantes après chaque transport:

• L'appareil a été placé debout et de manière stable. Stockage Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• Stockez l'appareil au sec et protégé du gel et de la chaleur.

• Entreposez l'appareil en position verticale, à l’abri de la poussière et de l’exposition directe au soleil.

• Le cas échéant, protégez l’appareil de la poussière par une housse.6 FR purificateur d'air TAC 1500 Montage et mise en service Contenu de la livraison

• 1 mode d'emploi Déballage de l’appareil Avertissement Le matériel d’emballage représente un risque d’étouffement pour les enfants. Gardez les films et les pièces de l’emballage hors de portée des enfants. Il y a danger de mort par étouffement.

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Montage Mise en place des filtres Info Les filtres ne sont pas inclus dans la fourniture. Choisissez les filtres dans notre gamme de filtres en fonction de votre domaine d'utilisation. Avant la première mise en service, mettez en place les filtres que vous avez choisis. Il est nécessaire de configurer la chaîne de filtrage de l'appareil en fonction du domaine d'utilisation avant la mise en marche. Deux boîtiers de filtrage sont disponibles à cette fin. Les boîtiers de filtres se trouvent derrière les panneaux de révision latéraux(4).

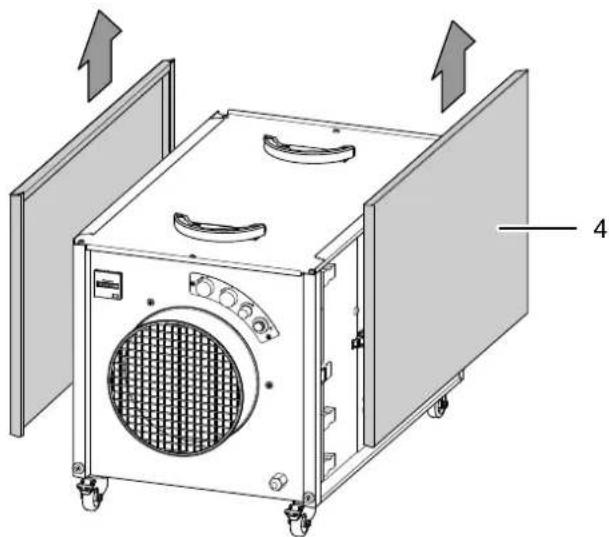

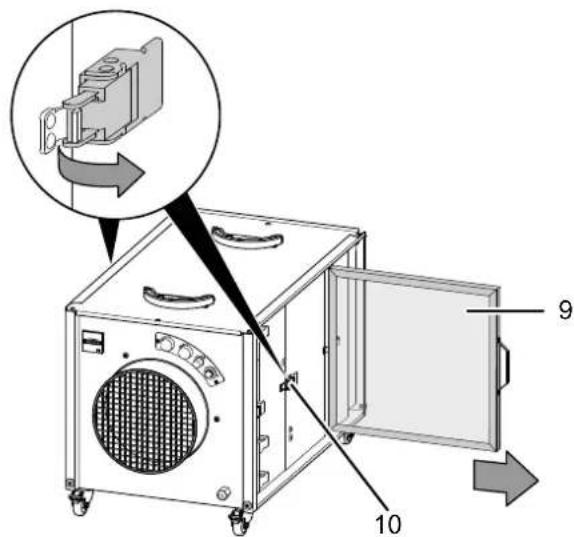

1. Pour mettre les filtres en place, retirez les deux panneaux

latéraux(4) en les poussant vers le haut.

2. Ouvrez les fermetures à levier (10) des deux côtés de

3. Retirez d'abord le cadre de serrage (9).

4. Au besoin, retirez d’autres boîtiers de l’appareil.

Remarque Lors de toute installation de filtre, veillez à ce qu’il soit dans le bon sens par rapport à la direction du déplacement de l'air (direction du flux d’air: de l'arrière vers l'avant). BOÎTIER 1: BOÎTIER DE PRÉFILTRAGE Le boîtier de préfiltrage peut être garni avec un filtre grossier G et/ou un filtre fin F. Il est recommandé d'utiliser au moins un filtre grossier pour le pré-nettoyage, afin de maximiser la durée d'utilisation du filtre suivant.

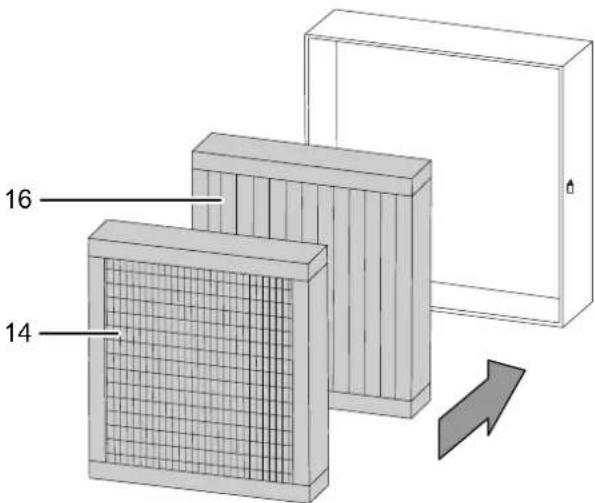

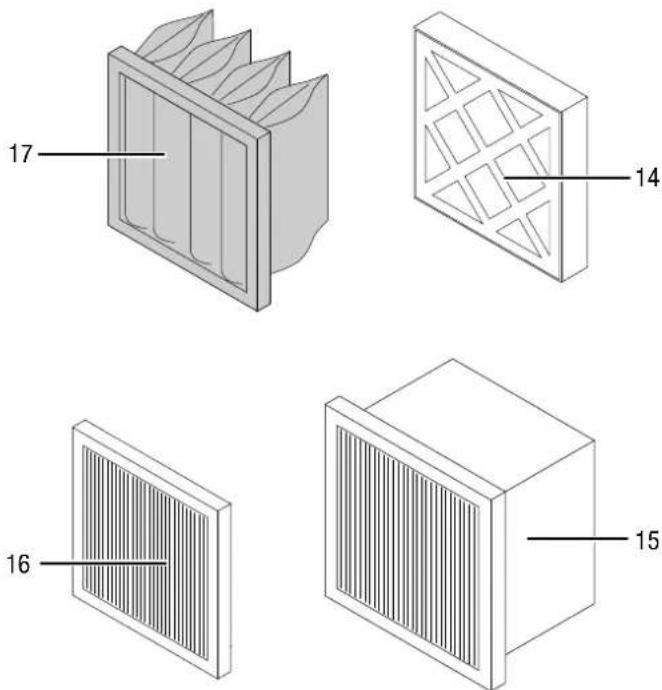

• Filtre grossier G: ligne Z G4(14)

• Filtre fin F: filtre plissé de M5 à F9(16) Le filtre grossier doit être monté de manière à se trouver en premier dans le flux d'air.

16FR 7 purificateur d'air TAC 1500

BOÎTIER 2: BOÎTIER DE FILTRAGE

Dans le boîtier de filtrage, un des types suivants de filtre principal est inséré. Version I: Filtre à particules en suspension: E10 à H14 / classe de poussière M à H(15) L'insertion du filtre à particules en suspension dans le boîtier de filtres avec cadre amovible s'effectue de la manière suivante :

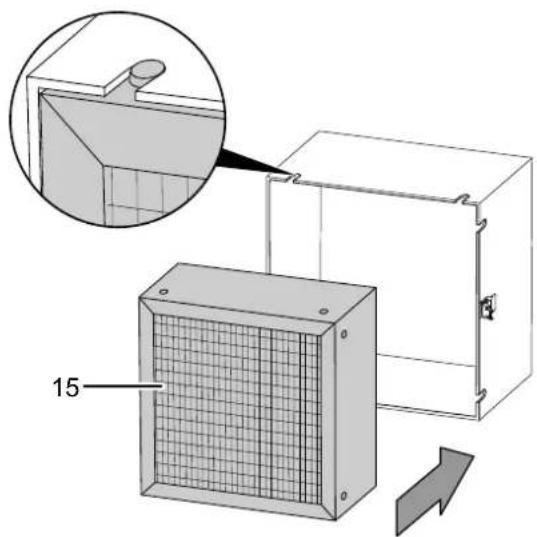

1. Retirez le cadre amovible des rainures de guidage.

2. Insérez le cadre amovible du côté de la sortie d'air du filtre

à particules en suspension

3. Poussez le filtre à particules en suspension avec le cadre

amovible dans le boîtier de filtrage2 Assurez-vous que le cadre amovible se trouve de nouveau dans la rainure de guidage. Le cas échéant, placez le filtre à particules en suspension avec le cadre amovible sur une table et insérez le boîtier de filtrage2 dans le cadre amovible par le dessus.

Version II – alternative: Filtre à poche: M5 à F9 En cas d'utilisation du filtre à poche, le filtre fin peut être supprimé du boîtier de préfiltrage1. Le filtre à poche est simplement inséré dans le boîtier de filtrage sans montage supplémentaire. Le cadre amovible n’a pas besoin d’être retiré. Remarque Lorsque l'appareil indique que le préfiltre (boîtier1) ou que le filtre principal (boîtier2) est usagé, un débit d'air de 500m³/h (TAC1500) ou 1000 m³/h (TAC3500) est encore garanti. Dans ce cas, les directives BG prévues recommandent un remplacement du filtre pour un filtrage efficace des polluants. Types de filtres (non compris dans la fourniture) Les filtres à air prévus sont spécialement adaptés à cet appareil et disposent de la plus grande surface de filtrage possible par rapport à leurs dimensions géométriques. Ainsi, le débit d'air le plus élevé et la durée de vie la plus longue sont garantis pour un fonctionnement sûr.

N° Désignation 14 Ligne Z G4 15 Filtre à particules en suspension E10 à H14 / classe de poussière M + H 16 Filtre plissé de M5 à F9 17 Filtre à poches de M5 à F9 La fonction Vario-Shift offre à l'utilisateur la possibilité de sélectionner la qualité et la chaîne de filtrage adaptées à chaque application et aux normes et règlements en vigueur. La chaîne de filtrage et la configuration dépendent de la taille des particules polluantes, du niveau de séparation du filtre et du secteur d'utilisation. Le filtrage est contrôlé par des capteurs. Pour la surveillance correcte de la fonction de filtrage, des tuyaux capteurs sont raccordés aux deux boîtiers de filtres.8 FR purificateur d'air TAC 1500 Configuration A Configuration générale pour le filtrage des poussières fines et grossières ou pour la séparation des particules en suspension conformément à EN60335-2-69 jusqu'à la classe de poussière H. La priorité est donnée à la filtration des particules de poussière et en suspension nocives et dangereuses pour la santé. La chaîne de filtrage doit fonctionner en sous-pression, donc avec un ventilateur terminal: le ventilateur doit être placé après le filtre principal BOÎTIER DE FILTRAGE2. Configuration B Ici, l'air est généralement conduit d'un secteur contaminé à un secteur propre, par exemple une alimentation filtrée d'air frais. Il est possible de filtrer les particules en suspension conformément à EN 1822-1:1998 jusqu'à la catégorie de filtrage H14 et d'obtenir un niveau de séparation plus élevée par un débit d'air réduit. La chaîne de filtrage fonctionne en surpression, c'est-à-dire avec le filtre fin en bout de chaîne. Le ventilateur doit être placé avant le filtre principal BOÎTIER DE FILTRAGE 2. La série TAC est équipée de la fonction Vario-Shift. Cela signifie que les éléments de filtrage peuvent être disposés de manière variable dans le respect des règles de l’art pour chaque application. Vue latérale côté électrique:

BOÎTIER DE FILTRAGE: filtre à particules en suspension ou filtre à poche

Raccordement pour boîtier de filtrage

II Raccordement pour commande de ventilateur III Raccordement pour boîtier de ventilateur

9 Cadre de serrage 10 Fermeture à levier Vue latérale côté tuyau capteur

S1 S2 N° Désignation S1 Tuyau capteur S1 S2 Tuyau capteur S2

Point de mesure pour boîtier de ventilateur

12 Point de mesure pour cadre (ici avec bouchon)

Point de mesure pour boîtier de filtrage

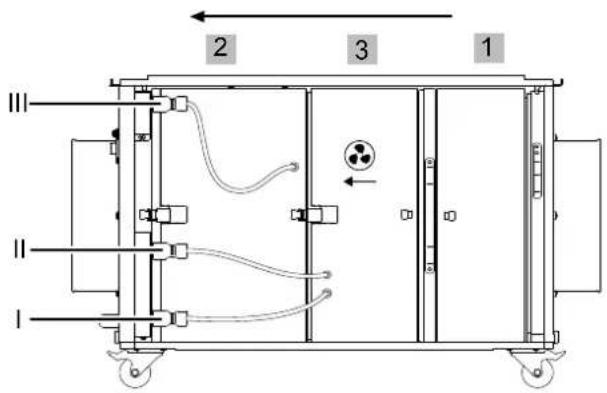

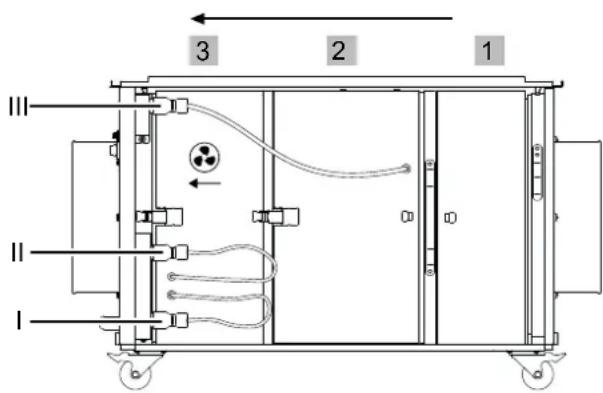

Disposition et raccordement des boîtiers de filtrage Les filtres à poches et les filtres en ligne Z doivent être montés verticalement pour obtenir une efficacité maximale.

1. Placez en première position le BOÎTIER DE PRÉFILTRAGE 1

avec le filtre inséré derrière la bouche d'entrée d'air.

2. Placez le BOÎTIER DE FILTRAGE2 et le BOÎTIER DE

VENTILATEUR3 selon la configuration désirée.

3. Insérez le cadre de serrage derrière le BOÎTIER DE

4. Fermez toutes les fermetures à levier placées du côté

électrique et du côté tuyau capteur.

5. Côté électrique, branchez les connecteurs de

raccordement dans les prises correspondantes: Connecteur Câble Prise CÂBLE 1 noir gris III CÂBLE 2 blanc noir II CÂBLE 3 noir noir I Configuration A:

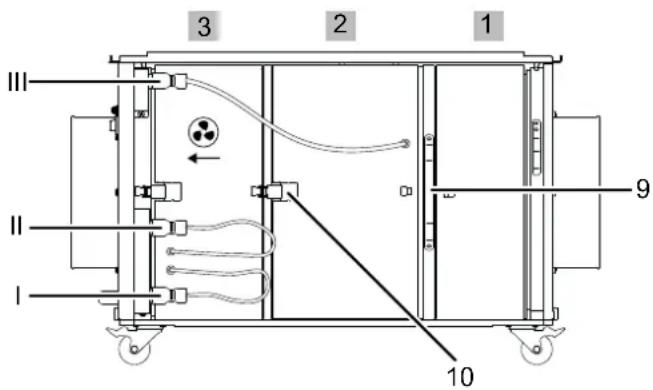

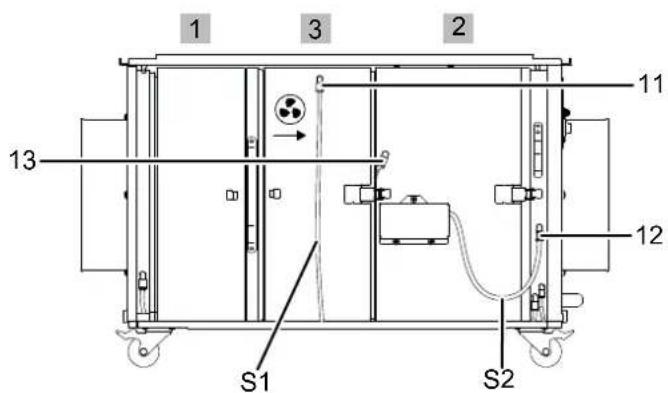

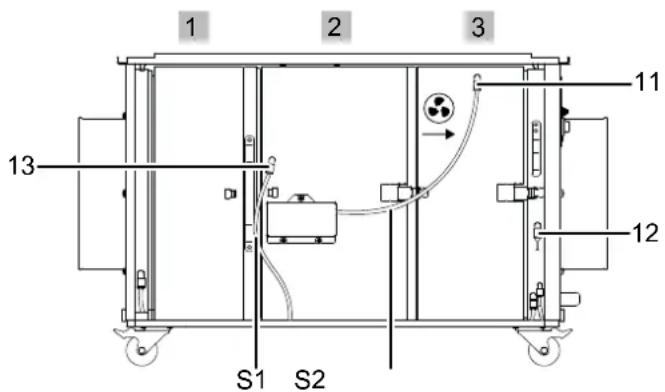

IIIFR 9 purificateur d'air TAC 1500 Configuration B:

III Connectez ensuite les deux tuyaux capteurs selon la configuration désirée du côté tuyau capteur : Configuration A (11): Tuyau capteur S2 => Boîtier de ventilateur3 (12): Bouchon B => Cadre (13): Tuyau capteur S1 => Boîtier de filtrage2

S1 S2 Configuration B (11): Tuyau capteur S1 => Boîtier de ventilateur3 (12): Tuyau capteur S2 => Cadre (13): Bouchon B=> Boîtier de filtrage2

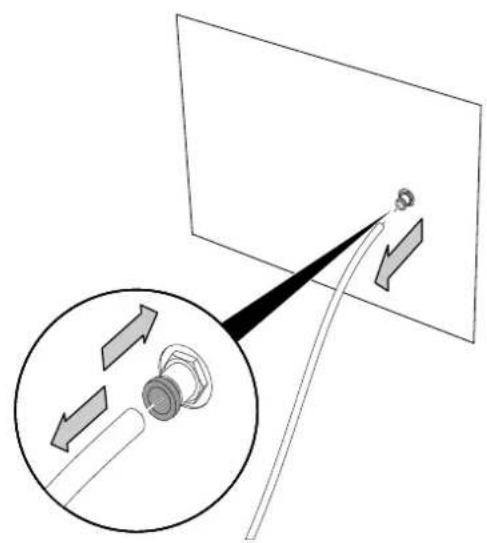

Remarque Fixez les tuyaux capteurs fermement dans la prise correspondante de capteur, jusqu'à ce que le tuyau s'enclenche. Il est nécessaire de déplacer le bouchon en fonction de la configuration – les prises de capteurs ne doivent pas rester ouvertes pour permettre un fonctionnement correct. Pressez sur l'anneau extérieur du point de mesure et tirez simultanément sur le tuyau ou le bouchon borgne afin de pouvoir le retirer.10 FR purificateur d'air TAC 1500 Mise en service Lors de l’installation de l’appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre «Annexe technique».

• Avant la remise en marche de l’appareil, vérifiez l’état du cordon secteur. Si vous n’êtes pas sûr de son parfait état, contactez le SAV.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.

• Placez l'appareil à proximité de la source de pollution de l'air.

• Tenez l'appareil loin de toute source de chaleur.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air.

• Veillez à ce que l’entrée et la sortie d’air soient libres. Installation de l'appareil à l'intérieur du local dans lequel l'air doit être purifié

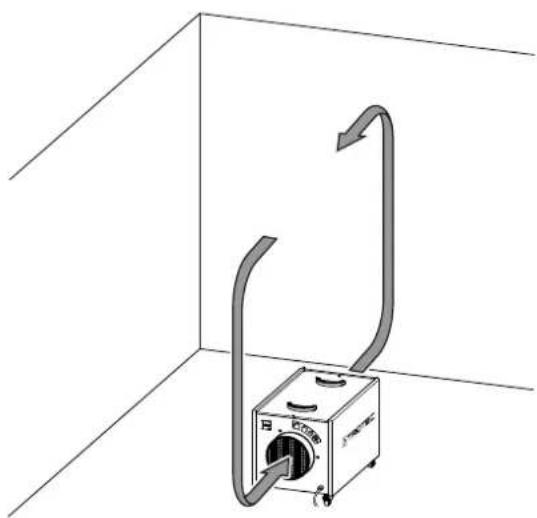

• Veillez à placer l'appareil au centre du local dans lequel l'air doit être purifié. Il est également possible de placer l'appareil à proximité de la source de pollution de l'air.

• Avant l'utilisation, assurez-vous que les filtres requis soient installés dans l'appareil.

• Vérifiez également le raccordement correct des tuyaux capteurs de pression. Si l'appareil vous indique qu’un filtre est usagé pendant le fonctionnement, il est nécessaire de le remplacer. Si l'appareil lance un avertissement alors qu’un nouveau filtre vient d'être installé, vérifiez la connexion de tous les tuyaux capteur.

• L'appareil fonctionne en mode recyclage, c'est-à-dire que l'air pollué pénètre dans le purificateur d’air par la bouche d'entrée d'air, l'air est purifié puis soufflé par la bouche de sortie d'air. Purification de l’air par recyclage dans les zones fermées :FR 11 purificateur d'air TAC 1500 Installation de l'appareil à l'extérieur du local dans lequel l'air doit être purifié L'appareil peut être installé en mode recyclage ou en mode aération.

• En mode recyclage, l’air à purifier est extrait de la pièce par l’intermédiaire d’un tuyau et amené à la bouche d’entrée d’air de l'appareil. L'air purifié passe de la sortie d'air dans un autre tuyau pour être reconduit dans la pièce.

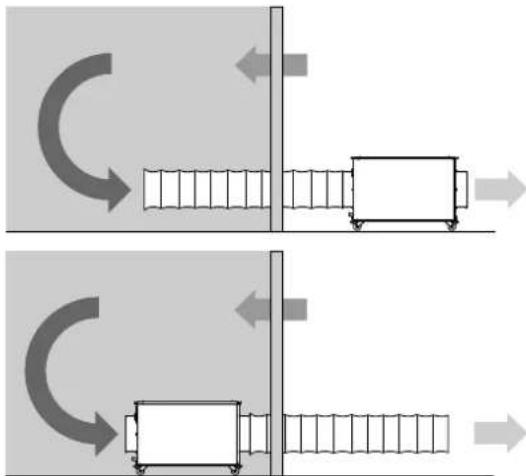

• En mode aération, l’air à purifier est extrait de la pièce par l’intermédiaire d’un tuyau et amené à la bouche d’entrée d’air de l'appareil. Le local est donc soumis à une légère dépression. De l'air frais propre pénètre de l'extérieur. Variantes d'installation pour maintenir la dépression : Les points suivants doivent être pris en compte lors du raccordement de tuyaux:

• Les conduites et les tuyaux utilisés doivent être dimensionnés pour la pression statique disponible du ventilateur. Ils doivent être posés aussi droits et tendus que possible. L’appareil offre la possibilité de raccorder 7,6m de tuyau d'air à la bouche d’entrée d'air et 7,6m de tuyau d'air à la bouche de sortie d'air.

• Les ouvertures d'entrée et de sortie d'air doivent être placées à au moins 1m de distance l’une de l’autre. Branchement du câble secteur

• Branchez la fiche secteur sur une prise secteur conformément sécurisée. Utilisation Éléments de commande

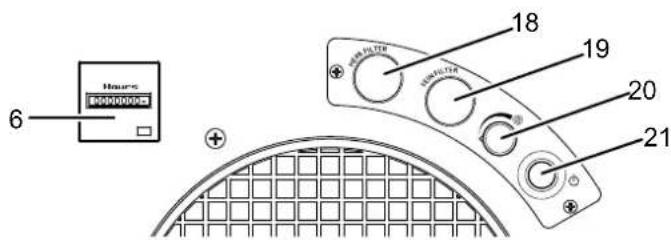

N° Désignation Signification 6 Compteur d’heures de service Affichage des heures de fonctionnement 18 Signal optique et sonore de remplacement

BOÎTIER DE FILTRAGE2

Signale la nécessité de remplacer le filtre à particules en suspension ou le filtre à poche 19 Signal optique et sonore de remplacement

PRÉFILTRAGE1 Signale la nécessité de remplacer le filtre grossier ou le filtre fin 20 Bouton de réglage Débit d'air Réglage du débit d’air désiré 21 Touche marche/arrêt Mise en marche ou arrêt de l’appareil Mise en marche de l’appareil

1. Assurez-vous que l'entrée et la sortie d'air soient

2. Tournez le bouton de réglage Débit d'air(20) dans le sens

contraire des aiguilles d’une montre jusqu’au débit minimum.

3. Appuyez sur la touche Marche/arrêt(21).

ð La touche Marche/Arrêt(21) s'allume.12 FR purificateur d'air TAC 1500 Réglage du débit d'air La régulation en continu du débit d'air vous permet de modifier le régime de rotation du ventilateur et ainsi le débit d'air de l’appareil. Avec la disposition de filtres G4, F7 et H13 conformément à l'exigence de la classe de poussière H, l'appareil (avec un tuyau d'évacuation de 7,6m, posé avec 2 coudes à un angle de 90°) atteint un débit d'air de600m³/h. Lorsque le signal de remplacement filtre(18) ou(19) signale la nécessité proche d’un remplacement de filtre, un débit d'air de 500m³/h au moins est encore assuré: Remplacez rapidement le filtre correspondant.

1. Pour augmenter le débit d'air, tournez le bouton Débit

d'air(20) dans le sens des aiguilles d'une montre.

2. Pour diminuer le débit d'air, tournez le bouton Débit

d'air(20) dans le sens contraire des aiguilles d'une montre. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez l’appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon. Accessoires disponibles Avertissement Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L’utilisation d’autres outils et d’autres accessoires que ceux qui sont recommandés dans le manuel d’utilisation peut entraîner un risque de blessure. Désignation Numéro d'article Filtre G4 en Z / ISO Coarse 75% 7.160.000.404 Cassette filtre plissé F7 / ISO ePM10 75%

Filtre à poche F7 ISO ePM10 75% 7.160.000.414 Filtres pour particules en suspension H13 avec homologation pour catégorie de poussière H

Filtre à brouillard de peinture G3 / ISO Coarse 30%

Filtre au charbon actif 7.165.001.500 Tuyau d’air Tronect SP-T, longueur 7,6m

Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon secteur et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale. L'appareil devient très chaud, il est bruyant ou il perd de la puissance:

• Contrôlez l’encrassement éventuel des entrées d'air et du filtre à air. Nettoyez la saleté extérieure. L'appareil diffuse une odeur désagréable:

• De la fumée, par exemple une forte fumée de tabac, ou des odeurs, voire des impuretés peuvent être présentes dans l'air. Aérez la pièce. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le SAV du fabricant. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par le fabricant.FR 13 purificateur d'air TAC 1500 Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez l’appareil du secteur en tirant la prise du raccordement secteur. Tirez sur la prise et non pas sur le cordon. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par le fabricant. Remarque Tenez compte de la protection contre les surtensions. L’appareil est équipé d’une protection contre les surtensions. Notez qu’en cas de contrôle de la sécurité électrique, la tension de test doit être réduite à 250V. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez les filtres à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière,

nettoyez l'intérieur de l'appareil avec de l'air comprimé ou de l'eau.

5. Remettez les filtres à air en place.

Nettoyage de l’intérieur de l’appareil

1. Tout d’abord, extrayez les filtres et le cadre comme il est

décrit au chapitre «Montage et mise en service».

2. Nettoyez l'intérieur de l’appareil et le cadre avec un chiffon

doux sans peluche que vous aurez humidifié. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité n’entre en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon.

3. Replacez les filtres et le cadre dans l’appareil.

Remplacement des filtres Les filtres doivent être remplacés lorsque le voyant de remplacement BOÎTIER DE FILTRAGE2(18) ou BOÎTIER DE PRÉFILTRAGE1(19) s’allume pendant le fonctionnement et qu’un signal sonore retentit. Lorsqu'un filtre doit être remplacé, procédez de la façon décrite au paragraphe «Montage et mise en service».14 FR purificateur d'air TAC 1500 Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. Le pictogramme représentant une poubelle barrée signifie que cet appareil, conformément à la directive sur les appareils électriques ou électroniques usagés (2012/19/UE), ne doit pas être éliminé en fin de vie avec les ordures ménagères. Il en va de même pour les composants associés éventuels. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Valable uniquement en FranceFR 15 purificateur d'air TAC 1500 Annexe technique Caractéristiques techniques Paramètre Valeur Modèle TAC 1500 Numéro d'article 1.580.000.105 Débit d’air recommandé pour catégorie de poussière H 500m

Catégorie de poussière (selon DIN 60335-2-69) Catégorie de poussière H (niveau de transmission ≤ 0,005%) pour matières avec valeurs limites d’exposition professionnelle ≤0,1 mg/m

substances dangereuses cancérigènes selon les règles techniques pour les substances dangereuses GefStoffV § 11, TRGS 905 ou 906, admises pour le désamiantage selon TRGS 519 Puissance du moteur 175 W Raccordement secteur 1/N/PE ~230V/50-60Hz Courant nominal 1,3A Cordon secteur CEE 7/7, longueur 3 m Câble caoutchouc (H05RR-F3G1) longueur 3,5m Raccordements tuyaux d’air aspiration/évacuation 200mm Niveau sonore (à une distance de 1m) 61 dB(A) Dimensions (longueur x largeur x hauteur) 705 x 362 x 377mm Poids 20kg Recommandation des combinaisons de filtres spécifiques à l’utilisation et compatibilité avec la taille du local correspondant adéquat pour les locaux jusqu'à

Domaines d'application Combinaison de filtres m

) G4 + F7 à F9 110 37 Particules en suspension

Pour une hauteur de plafond de 3m;

Utilisations typiques avec poussière grossière: sciage, limage;

Utilisations typiques avec poussières fines: travaux d'assainissement avec matériaux minéraux ou contenant de la laine de verre;

Utilisations typiques avec particules en suspension: meulage, désamiantage et élimination de moisissures, poussières minérales, etc.;

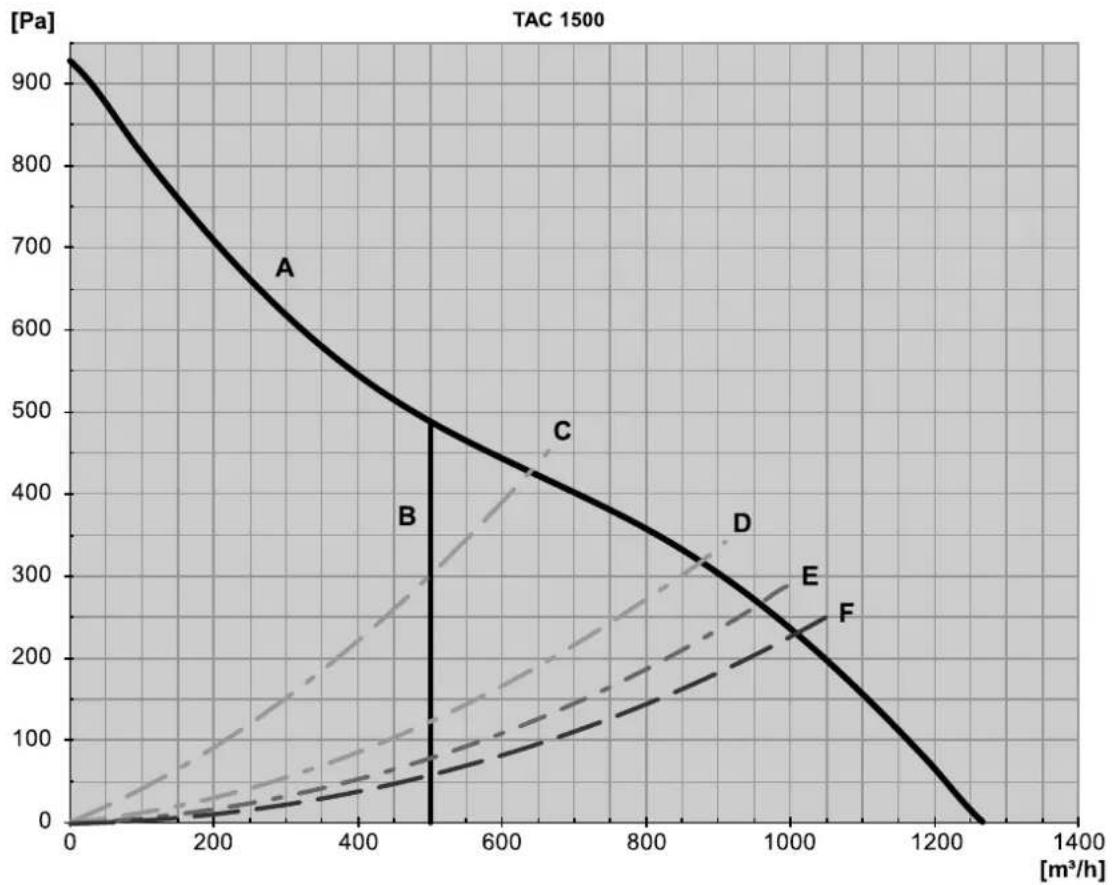

renouvellement de l'air par heure Équipements en option (sur demande) Roulettes conductrices avec pneumatiques ne laissant aucune trace Roulettes fixes (au lieu de roulettes conductrices) Entrées pour fourches de charriot élévateur16 FR purificateur d'air TAC 1500 Courbes de performances A Ventilateur B débit d’air recommandé pour catégorie de poussière H C avec combinaison de filtresG4 + H13 (homologation pour catégorie de poussière H) et tuyau d’air* D avec combinaison de filtresG4 + F7 et tuyau d’air* E avec filtreG4 et tuyau d’air* avec filtre pour brouillard de peinture et tuyau d’air* F sans filtre, avec tuyau d’air* *Raccordé côté pression, longueur standard 7,6m, posé avec un coude à 90°. Lorsque le tuyau d’air est tendu et sans coude, il est possible d’atteindre un débit d’air supérieur de 25%!FR 17 purificateur d'air TAC 1500 Vue d’ensemble Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions.

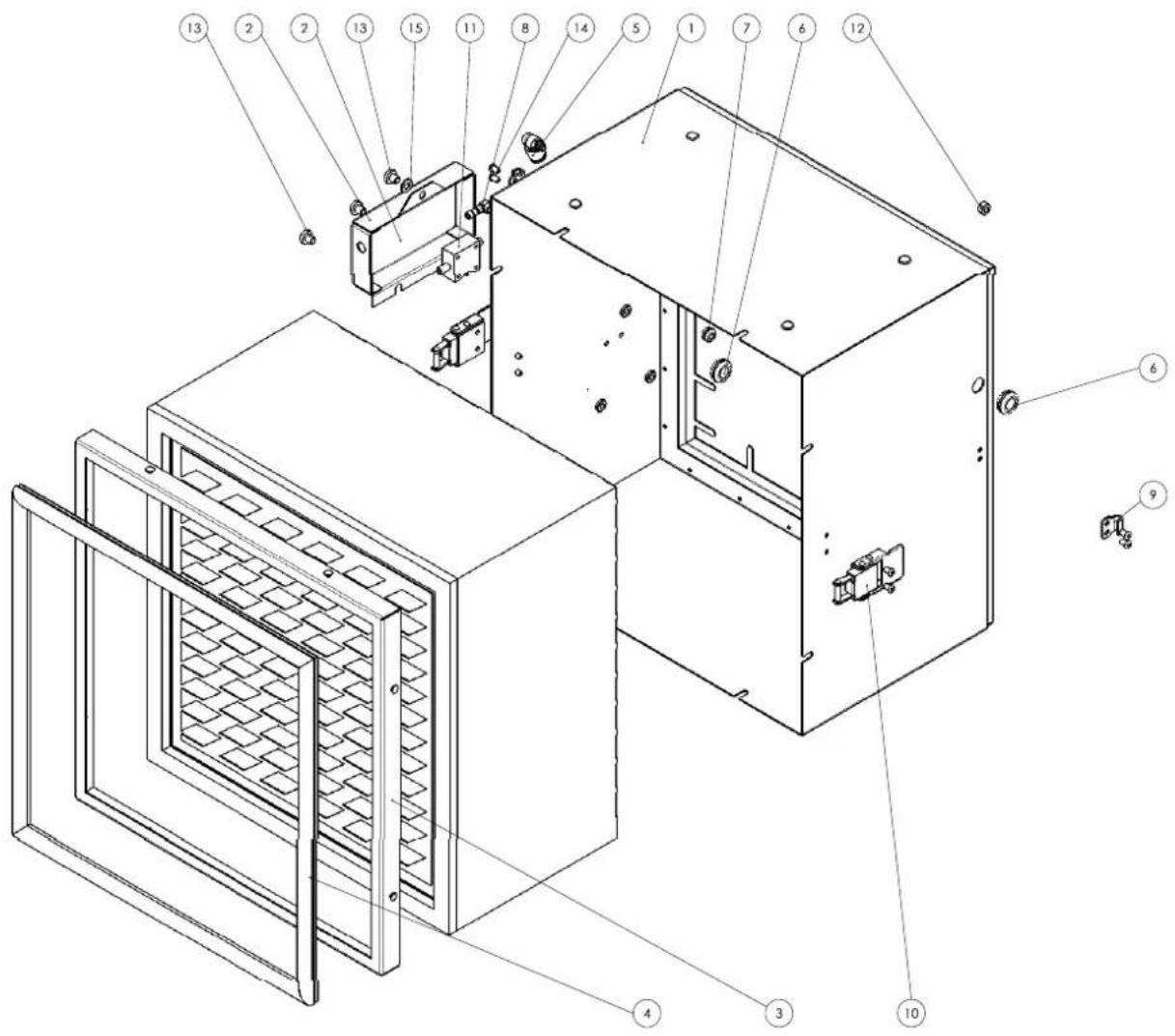

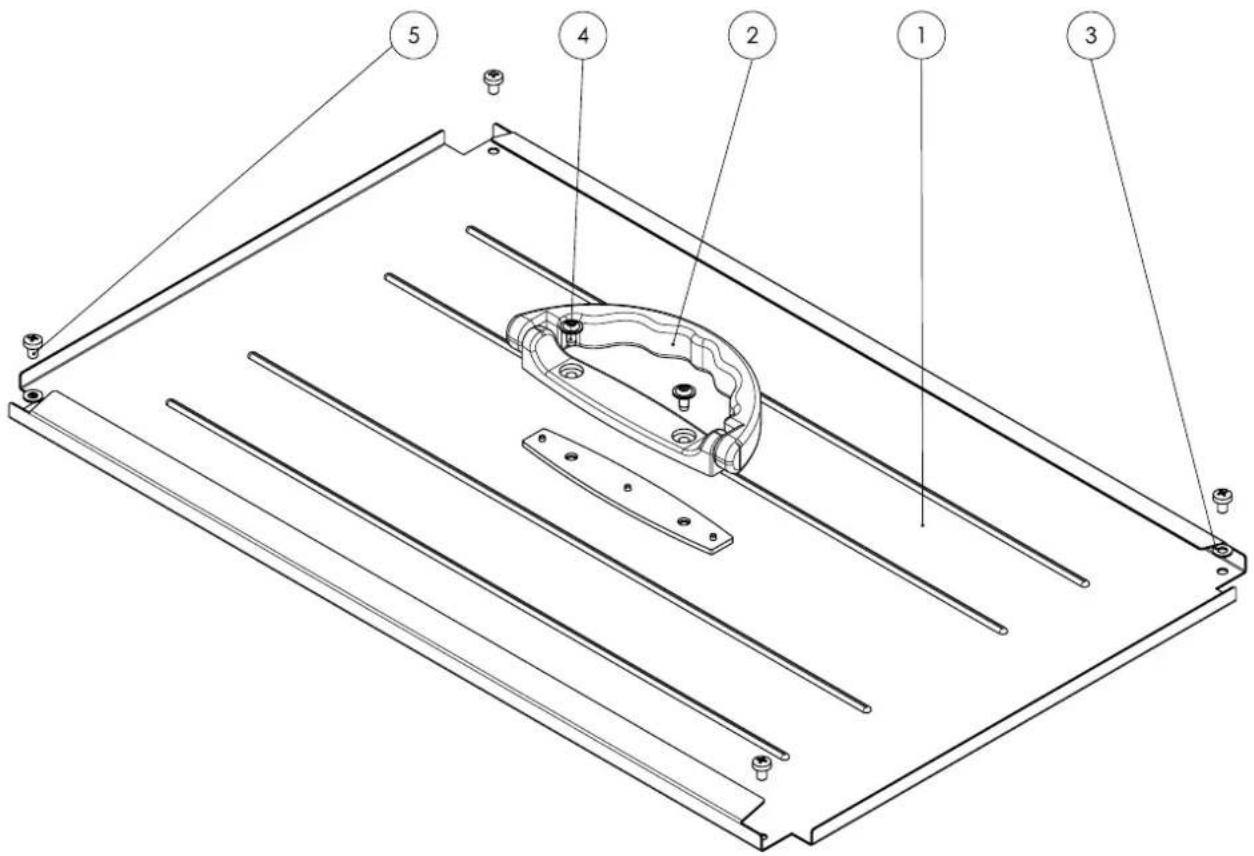

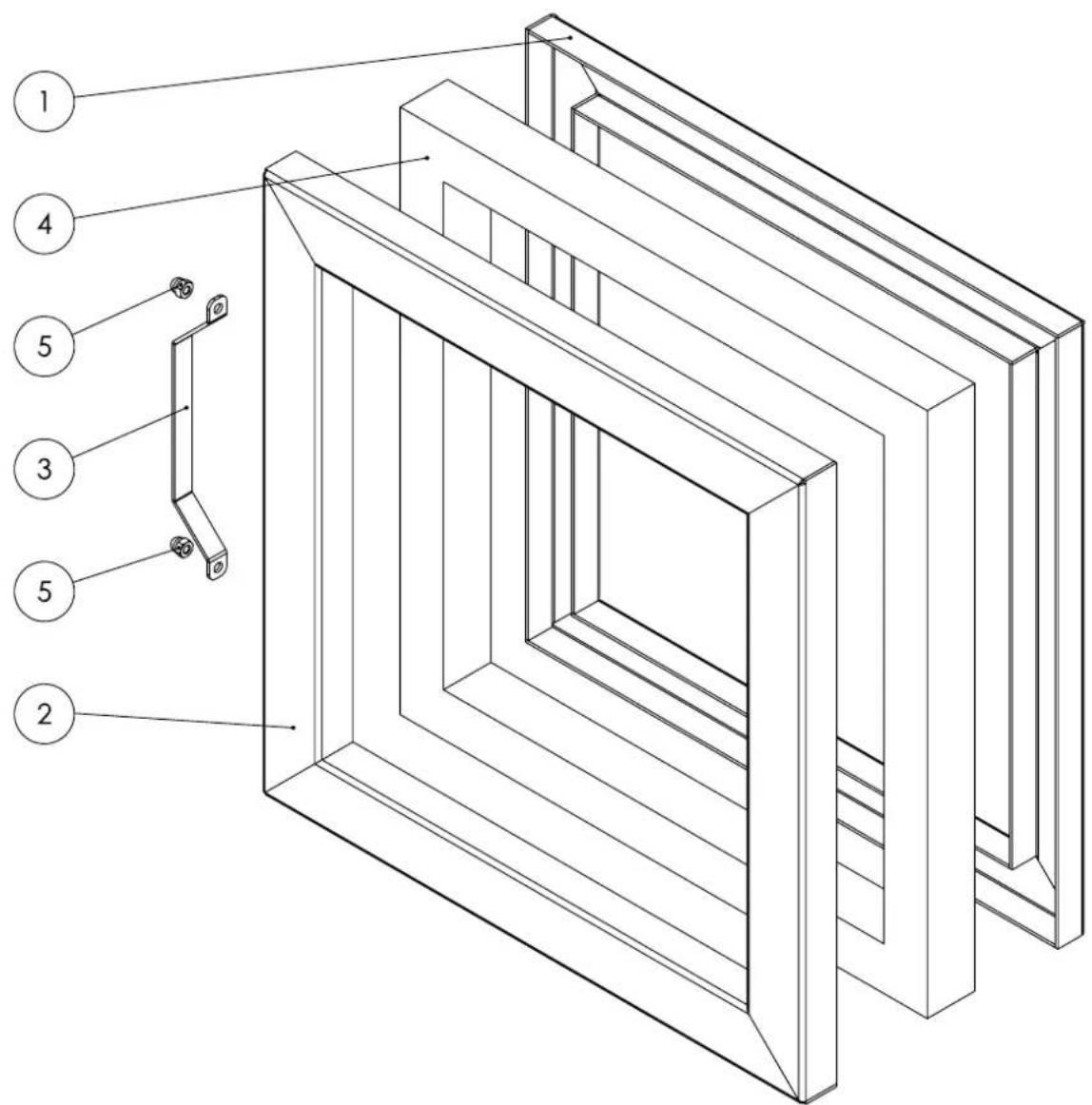

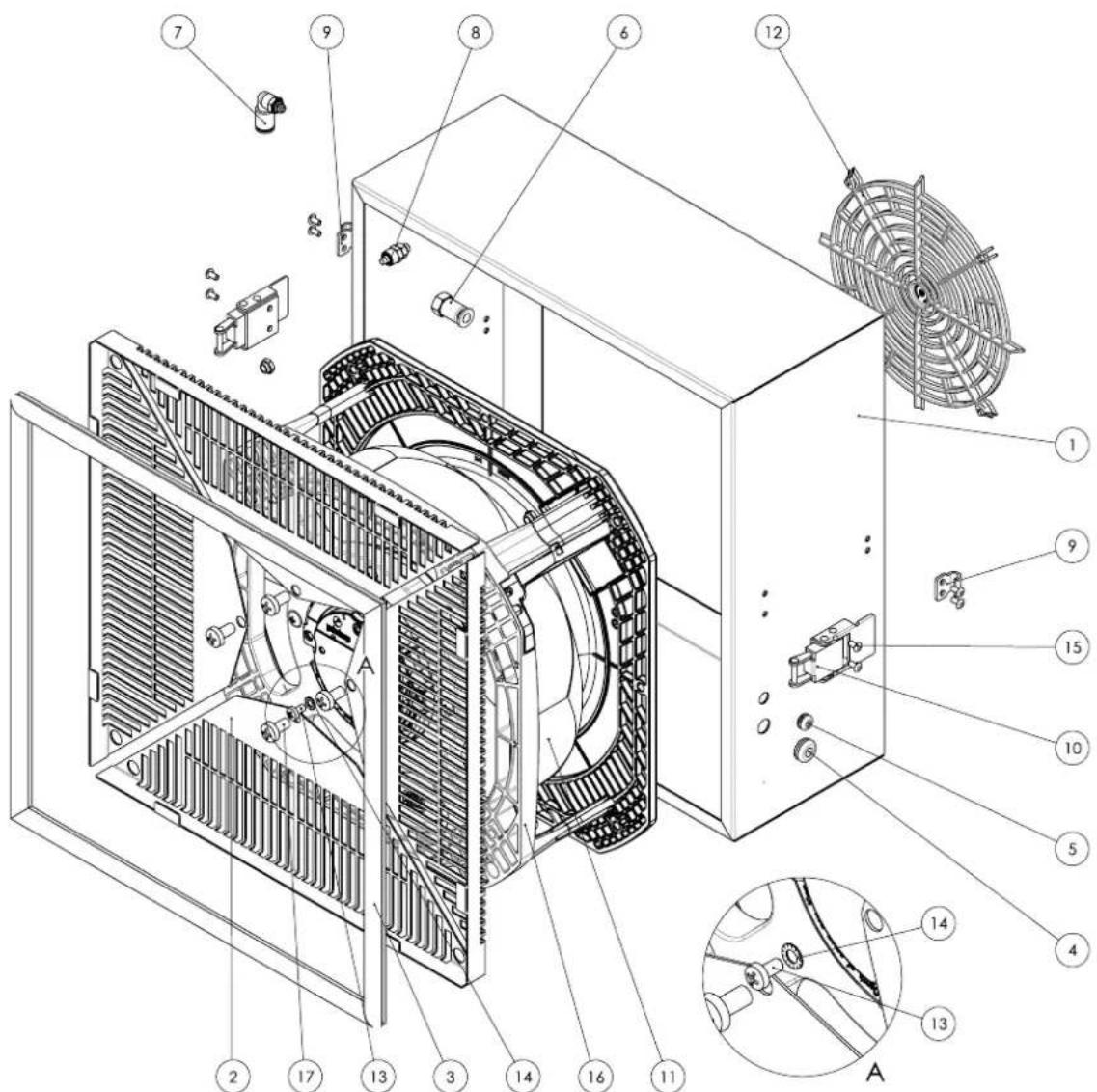

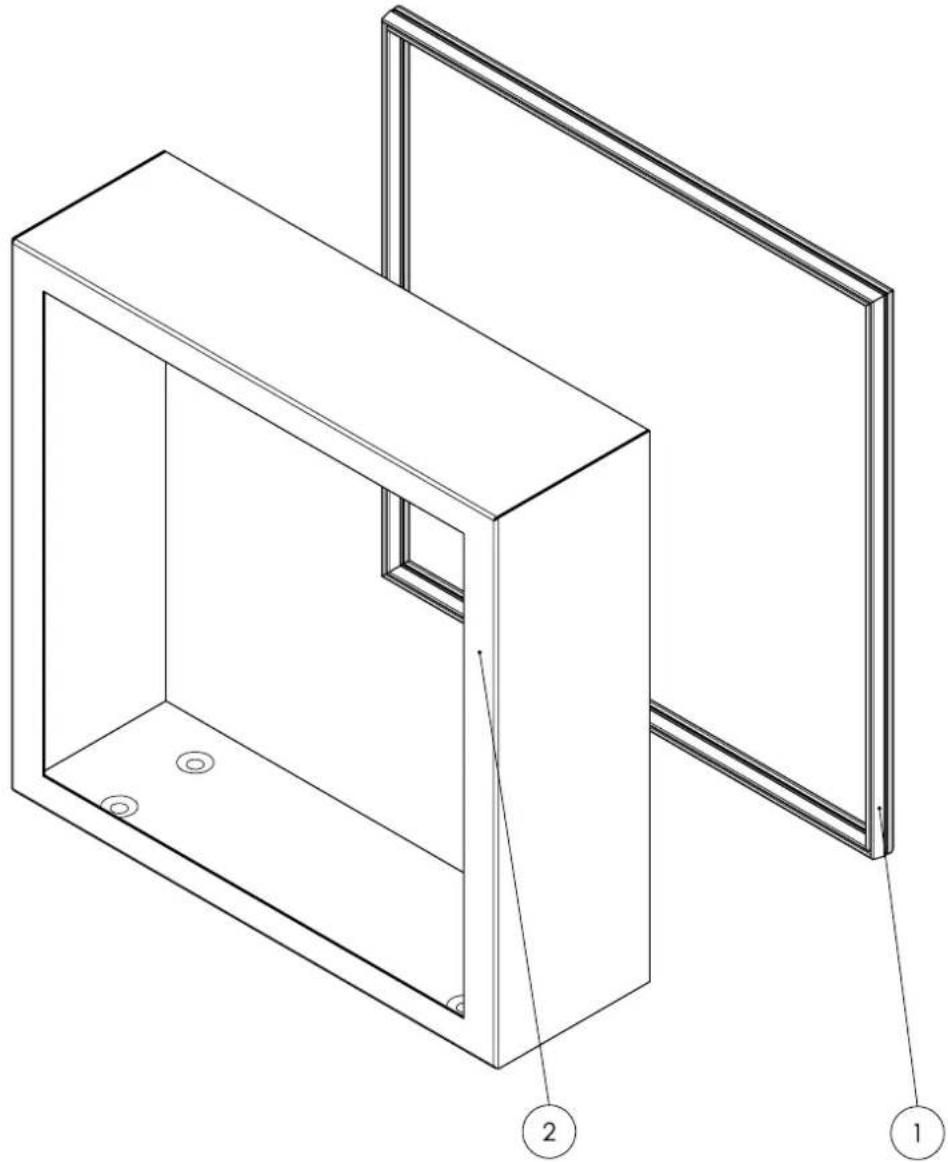

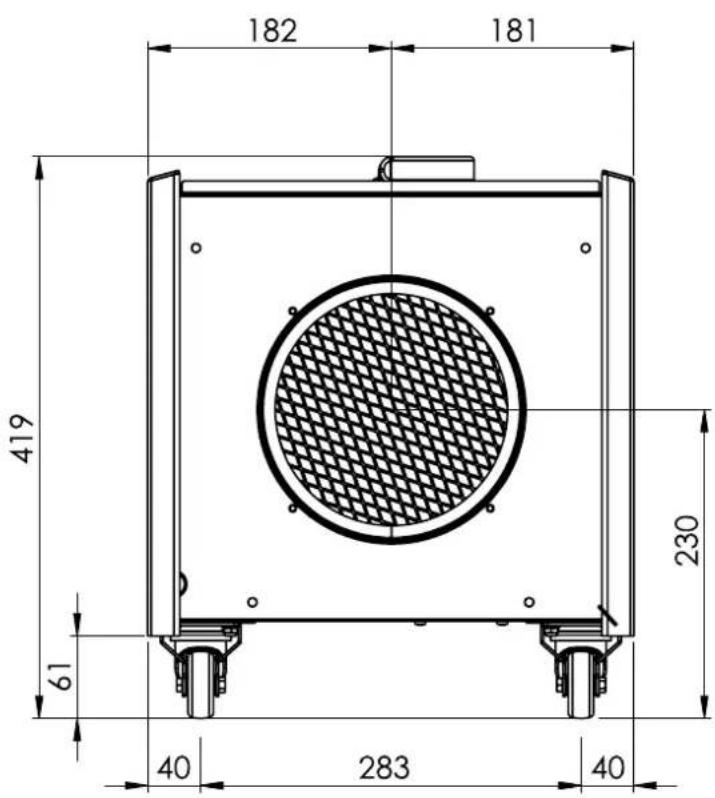

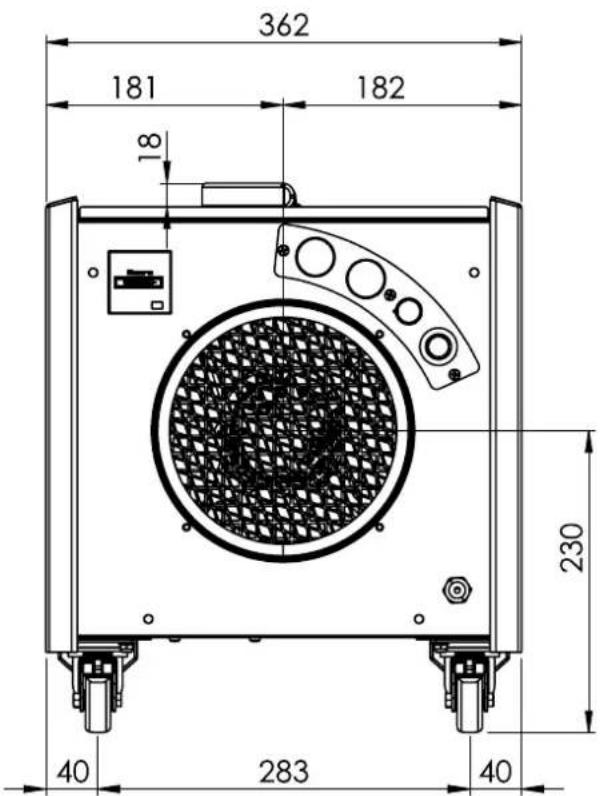

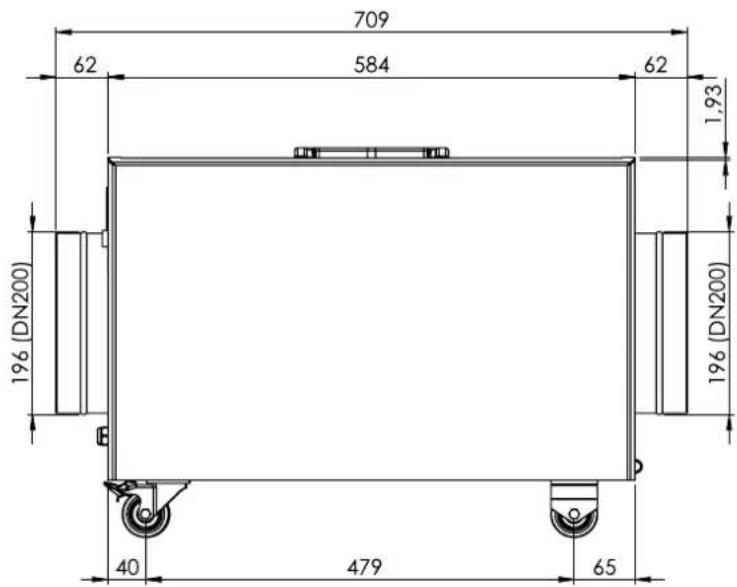

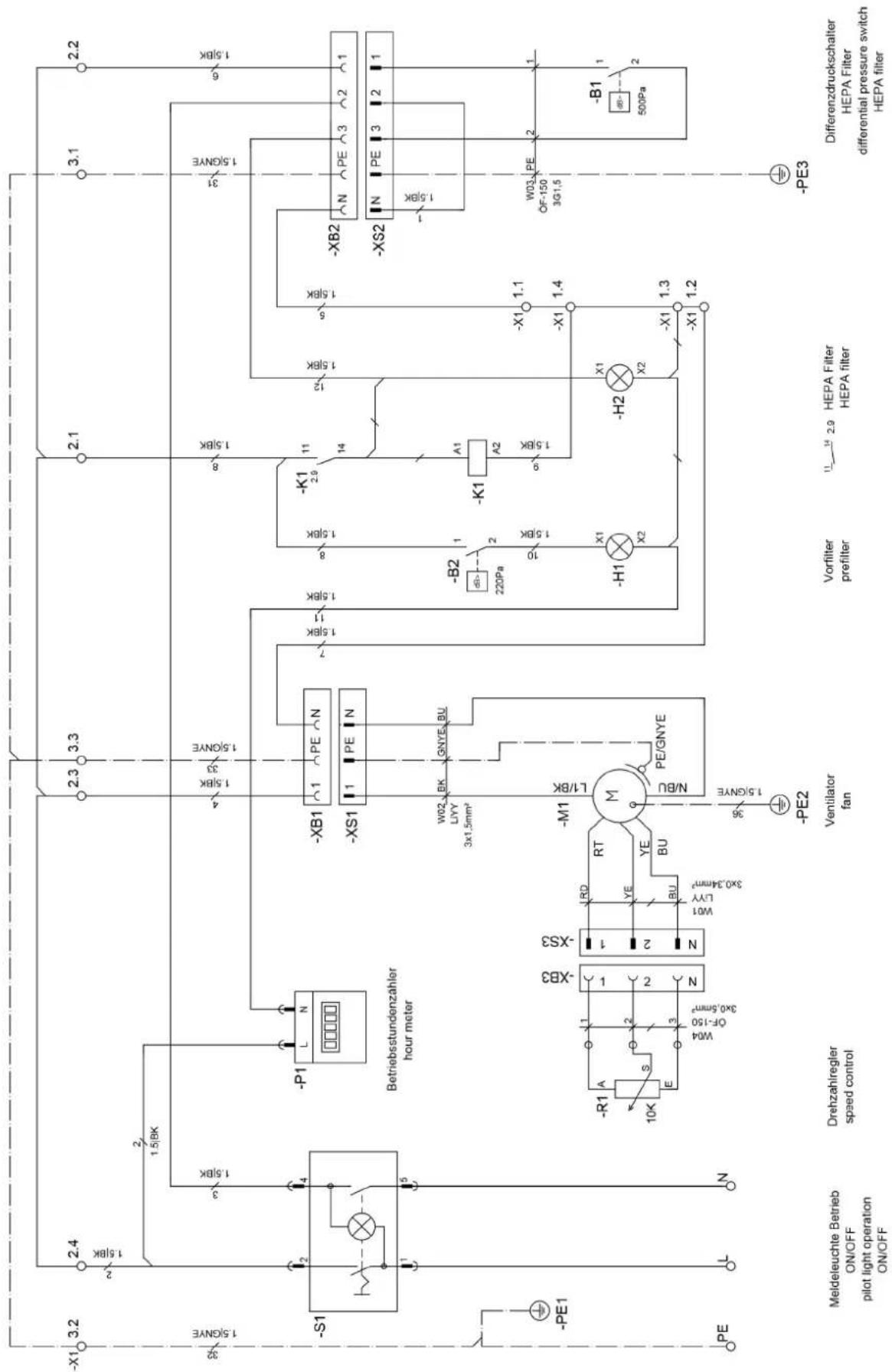

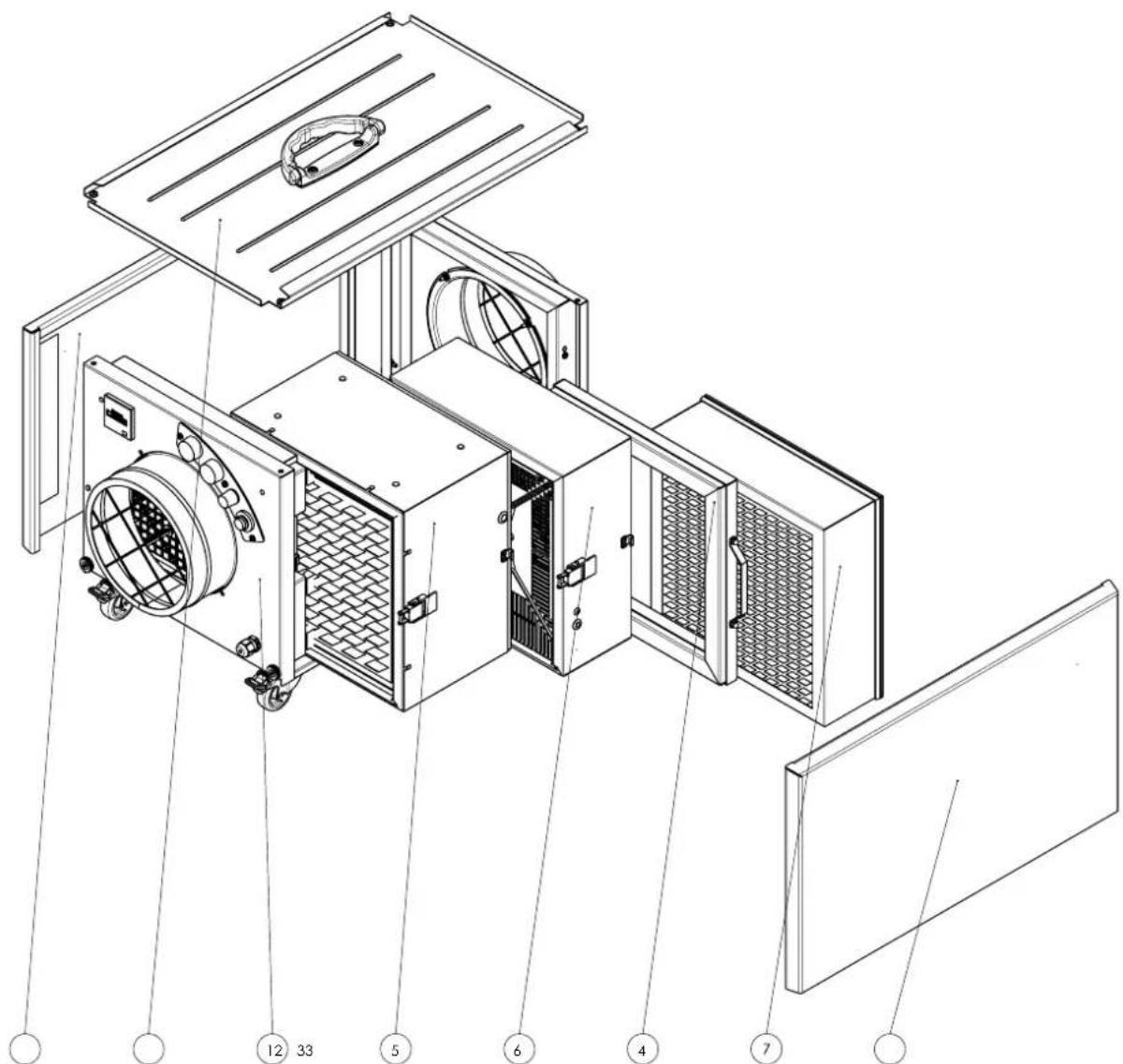

N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Boîtier de base ZAT0003224 5 HEPA ZAT0003307 2 Couvercle ZAT0003243 6 Ventilateur ZAT0003329 3 Panneaux P10002145 7 Filtre papier ZAT0003337 4 Élément de serrage ZAT000328918 FR purificateur d'air TAC 1500 Dimensions Info Les dimensions sont indiquées en millimètres.FR 19 purificateur d'air TAC 150020 FR purificateur d'air TAC 1500 Boîtier de base Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions.FR 21 purificateur d'air TAC 1500 N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Boîtier de base SBG P10002152 30 Bouchon P10000651 2 Douille de guidage P10001409 31 Plaque de montage P10000646 3 Élément de commande P10008202 32 Connecteur P10000644 4 Support de montage P10002155 33 Douille P10000645 5 Support de montage P10002156 34 Compteur d’heures de service P10001137 6 Protection P10002159 35 Écrou P10003618 7 Collier P10000653 36 Serre-câble P10007561 8 Bande d'étanchéité P10000357 37 Support terminal P10001031 9 Douille d’écartement P10001596 38 Pressostat différentiel P10001733 10 Équerre P10000562 39 Rondelle P10001310 11 Manchon passe-câble P10001418 40 Vis P10000322 12 Relais P10000042 41 Écrou P10000013 13 Clip de montage P10000043 42 Rondelle P10000019 14 Roue fixe P10003601 43 Rondelle P10000449 15 Roulette directionnelle P10003600 44 Écrou P10000500 16 Bouchon P10001646 45 Écrou P10000006 17 Plaque de montage P10000649 46 Douille d’écartement P10000364 18 Douille P10000648 47 Joint torique P10001421 19 Connecteur P10000647 48 Vis P10001179 20 Raccord vissé coudé P10001306 49 Vis P10001010 21 Borne de connexion directe P10001026 50 Rivet P10001108 22 Borne de connexion directe P10001028 51 Rondelle P10001134 23 Plaque terminale P10001029 52 Rondelle P10000038 24 Voyant P10002353 53 Rondelle P10001112 25 Bouton rotatif P10001250 54 Écrou P10000208 26 Capuchon P10001249 55 Vis P10000443 27 Potentiomètre P10001751 56 Vis P10000336 28 Interrupteur P10001376 57 Vis P10003856 29 Crochet de fermeture P1000061622 FR purificateur d'air TAC 1500 Capot Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions. N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Capot SBG P10002153 4 Vis P10000568 2 Poignée P10001246 5 Vis P10001265 3 Rondelle P10001134FR 23 purificateur d'air TAC 1500 Élément de serrage Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions. N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Cadre de serrage P10002146 4 Joint P10001422 2 Cadre de serrage P10002147 5 Écrou P1000768 3 Poignée P1000215824 FR purificateur d'air TAC 1500 Filtre HEPA Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions. N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Boîtier cadre HEPA P10002148 9 Crochet de fermeture P10000616 2 Boîte d’alimentation P10002149 10 Élément de tension à ressort P10000615 3 Cadre HEPA P10002157 11 Pressostat différentiel P10001733 4 Joint P10001855 12 Écrou P10000006 5 Raccord vissé coudé P10001306 13 Vis P10001179 6 Manchon passe-câble P10002306 14 Rivet P10001108 7 Manchon passe-câble P10001418 15 Rondelle P10001134 8 Équerre P10000562FR 25 purificateur d'air TAC 1500 Ventilateur Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions. N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Cadre ventilateur P10002150 10 Élément de tension à ressort P10000615 2 Protection P10008203 11 Ventilateur P10000535 3 Joint P10001855 12 Grille de protection P10007573 4 Passage P10001417 13 Vis P10000322 5 Manchon passe-câble P10001418 14 Rondelle P10001112 6 Connecteur enfichable droit P10001307 15 Rivet P10001108 7 Raccord vissé coudé P10001306 16 Écrou P10000210 8 Raccord vissé P10000563 17 Vis P10007260 9 Crochet de fermeture P1000061626 FR purificateur d'air TAC 1500 Filtre papier Info Les numéros de repérage des pièces détachées sont différents des numéros de repérage des composants utilisés dans l'instructions. N° Désignation Numéro d'article N° Désignation Numéro d'article 1 Joint P10000290 2 Cadre filtre papier P10002151FR 27 purificateur d'air TAC 1500 Schéma électrique28 FR purificateur d'air TAC 1500 Déclaration de conformité UE (traduction) Traduction de la déclaration de conformité originale conformément à la directiveCEMachines 2006/42/CE, annexeII, partie1, sectionA Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux dispositions pertinentes de la directive CE Machines, version 2006/42/CE. Modèle / produit: TAC 1500 Type: purificateur d'air À partir de l’année modèle:

De plus, le produit correspond à toutes les dispositions pertinentes des directives/règlements suivants:

• 2014/30/UE Normes harmonisées appliquées:

• EN 60335-2-65:2003/A11:2012 Normes et spécifications techniques nationales appliquées:
