TAC 3500 - Purificateur d'air TROTEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Débit d'air max : 350 m³/h, Surface recommandée : jusqu'à 120 m², Filtration : HEPA H13, Charbon actif, Niveau sonore : 30-65 dB(A)
Utilisation	Idéal pour les espaces de vie, bureaux, et lieux publics, Fonctionnement continu ou programmable, Indicateur de changement de filtre
Maintenance et réparation	Filtres remplaçables, Nettoyage régulier des grilles d'entrée et de sortie, Vérification périodique du fonctionnement
Sécurité	Protection contre la surchauffe, Système de sécurité pour enfants, Conformité aux normes CE
Informations générales	Dimensions : 60 x 40 x 25 cm, Poids : 8 kg, Garantie : 2 ans, Consommation électrique : 60 W

FOIRE AUX QUESTIONS - TAC 3500 TROTEC

Comment installer le purificateur d'air TROTEC TAC 3500?

Placez le purificateur dans une pièce bien ventilée, loin des murs et des meubles pour garantir un bon flux d'air. Branchez l'appareil sur une prise électrique.

Quels types de filtres utilise le TROTEC TAC 3500?

Le TROTEC TAC 3500 utilise un filtre HEPA et un filtre à charbon actif pour capturer les particules fines et les odeurs.

À quelle fréquence dois-je remplacer le filtre du purificateur?

Il est recommandé de vérifier le filtre tous les 6 mois et de le remplacer au moins une fois par an, selon l'utilisation.

Le purificateur d'air est-il bruyant?

Le TROTEC TAC 3500 fonctionne à différents niveaux de bruit. En mode silencieux, il est conçu pour être relativement inaudible.

Peut-on utiliser le purificateur d'air en continu?

Oui, le TROTEC TAC 3500 peut être utilisé en continu pour assurer une qualité d'air optimale.

Le purificateur est-il efficace contre les allergènes?

Oui, le filtre HEPA est conçu pour capturer jusqu'à 99,97% des particules de 0,3 micron, y compris les allergènes courants comme les pollens et les acariens.

Comment savoir si le filtre doit être remplacé?

Un témoin lumineux sur l'appareil s'allumera lorsque le filtre doit être remplacé. Vous pouvez également vérifier l'état du filtre visuellement.

Quelle est la superficie maximale couverte par le TROTEC TAC 3500?

Le purificateur d'air TAC 3500 est conçu pour des espaces allant jusqu'à 100 m², selon le niveau de pollution de l'air.

Comment nettoyer le purificateur d'air?

Nettoyez l'extérieur de l'appareil avec un chiffon humide. Ne pas immerger l'appareil dans l'eau et ne pas utiliser de produits chimiques agressifs.

Le purificateur d'air consomme-t-il beaucoup d'énergie?

Le TROTEC TAC 3500 est conçu pour être économe en énergie, avec une consommation électrique faible, même lorsqu'il fonctionne à pleine capacité.

MODE D'EMPLOI TAC 3500 TROTEC

• purificateur d'air TAC 1500 / TAC 3500 Sommaire Informations sur l’utilisation de cette instruction p. 2
• Sécurité p. 2
• Informations sur l'appareil p. 4
• Transport et stockage p. 5
• Montage et mise en service p. 6
• Utilisation p. 11
• Accessoires disponibles p. 12
• Défauts et pannes p. 12
• Entretien p. 13
• Annexe technique p. 14
• Élimination p. 16
• Déclaration de conformité Informations sur l’utilisation de cette instruction Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Ce symbole souligne la nécessité d’observer le manuel d'utilisation. Vous pouvez télécharger la dernière version de ce manuel en suivant le lien ci-dessous: TAC 1500 https://hub.trotec.com/?id=42768 TAC 3500 https://hub.trotec.com/?id=42769 Sécurité Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même. Avertissement Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d’une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l’utilisation. Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance. p. 16

• N’utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d’explosion.

• N'utilisez pas l'appareil dans les atmosphères agressives.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s’il est mouillé.FR 3 purificateur d'air TAC 1500 / TAC 3500

• Ne touchez ou n’utilisez pas l'appareil les mains humides ou mouillées.

• N'exposez pas l’appareil à un jet d’eau direct.

• N'introduisez pas de corps étrangers ni de membres du corps à l’intérieur de l'appareil.

• Ne couvrez pas l’appareil pendant le fonctionnement.

• Ne vous asseyez pas sur l'appareil.

• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l’appareil si celui-ci ou une des pièces qui le composent présente un défaut.

• Protégez tous les câbles électriques en dehors de l’appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre «Annexe technique».

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art.

• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.

• Avant l’entretien, la maintenance ou les réparations, débranchez le câble électrique de l’appareil en le saisissant par la fiche.

• Éteignez l’appareil et retirez le câble électrique de la prise lorsque l’appareil n’est pas en service.

• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d’éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

• Lors de l’installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l’Annexe technique.

• Veillez à ce que l’entrée et la sortie d’air soient libres.

• Assurez-vous qu’aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Ne retirez aucun signe de sécurité, autocollant ou étiquette de l'appareil. Tous les signes de sécurité, les autocollants et les étiquettes doivent être conservés de manière à rester lisibles.

• Assurez-vous que le côté aspiration soit toujours exempt de saleté et de corps étrangers.

• Éliminez correctement les filtres usagés, en particulier après la filtration de substances nocives pour la santé.

• N'utilisez pas l'appareil comme étagère ou marche. Utilisation conforme Utilisez l'appareil exclusivement pour purifier l'air atmosphérique et le libérer de poussières, de brouillard et de particules en suspension non conducteurs et ininflammables en utilisant la catégorie de filtres appropriée et en respectant les caractéristiques techniques. L'appareil est destiné à être utilisé dans des locaux commerciaux. Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme. Utilisation non conforme raisonnablement prévisible

• N’installez pas l'appareil sur une surface mouillée ou inondée.

• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.

• Veuillez ne pas utiliser l'appareil à l’extérieur.

• N'utilisez pas l'appareil pour l'aspiration de vapeurs ni de liquides.

• N'effectuez pas de modification structurelle, transformation ni ajout arbitraire sur l'appareil. Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme. Qualification du personnel Toute personne utilisant le présent appareil doit:

• être consciente des risques pouvant être liés à l’exploitation des purificateurs d’air électriques.

• avoir lu et compris l’instructions, notamment le chapitre «Sécurité». Électricien Les électriciens qualifiés doivent lire et comprendre les schémas électriques, mettre les machines électriques en marche, entretenir et réparer les machines, raccorder les armoires électriques et de commande, garantir la capacité fonctionnelle des composants électriques et reconnaître les risques éventuels lors de la manipulation de systèmes électriques et électroniques. Personnes instruites L'exploitant doit informer les personnes instruites des tâches qui leur sont assignées et des risques éventuels en cas de comportement inapproprié. Ces personnes sont en droit d'utiliser l'appareil, de le transporter ainsi que d'effectuer de légers travaux de maintenance (nettoyage du carter et du ventilateur). L'appareil doit être suivi par du personnel instruit.4 FR purificateur d'air TAC 1500 / TAC 3500 Risques résiduels Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur avant tout type d’intervention sur l’appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur. Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Attention Risque de blessures provoquées par la projection de pièces! Avant d'allumer l'appareil, assurez-vous qu'aucun objet (vêtements, cheveux) susceptible de s’envoler ne se trouve à proximité de l'entrée et de la sortie d'air. Remarque Tenez compte de la protection contre les surtensions. L’appareil est équipé d’une protection contre les surtensions. Notez qu’en cas de contrôle de la sécurité électrique, la tension de test doit être réduite à 250V. Remarque N'utilisez jamais l'appareil sans filtre à air monté sur l’entrée d'air. Sans filtre à air, l'intérieur de l'appareil se salit énormément, ce qui peut réduire ses performances et le détériorer. Remarque N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil. Comportement en cas d’urgence

1. Arrêtez l’appareil.

2. Coupez l’alimentation électrique de l’appareil: Débranchez

le cordon secteur de la prise électrique en tirant sur la fiche secteur.

3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil Description de l’appareil Les purificateurs d'air sont utilisés pour filtrer l'air ambiant. Une concentration élevée de poussière peut être produite sur les chantiers de construction ou de réhabilitation, par exemple lors de l’utilisation de meuleuses d’angles ou pendant les travaux de projection, de burinage ou de démolition, ainsi que pendant le mélange de mortiers secs, d’enduits et de colles à carrelage. Les purificateurs d'air de la série TAC sont conçus, en fonction du filtre mis en œuvre, pour l'élimination des poussière d'amiante, de gravats, de quartz, de farine et de bois, ainsi que des spores de moisissures, des particules de peinture et des fibres minérales dans l'air qui peuvent apparaître pendant les travaux cités ci-dessus. Ces poussières doivent être aspirées au plus près de leur lieu de production, afin de réduire à un minimum la pollution de l'air respirable. Selon la qualité du filtre employé, l'appareil peut être utilisé pour filtrer les poussières minérales contenant du quartz, la poussière de bois, les poussières contenant du plomb, les fibres minérales artificielles ou les fibres à haute température. L'utilisation comme appareil de maintien en dépression lors de l’élimination des moisissures et le désamiantage est également possible. Des exigences supplémentaires s'appliquent pour les autres substances dangereuses; veuillez donc respecter les règles techniques pour les substances dangereuses (TRGS) correspondantes ou les réglementations nationales. L’appareil est capable:

• de générer une dépression dans un local, par exemple dans les pièces très polluées;

• de nettoyer l'air dans les zones de travail avec un air recyclé, par exemple les chantiers intérieurs, les ateliers, etc.;

• de générer une surpression dans un local, par exemple dans les salles blanches;

• d’alimenter un local en air frais filtré. La structure de l'appareil comprend:

• le boîtier avec système de superposition

• un ventilateur régulé pour le transport de l'air

• la surveillance des filtres pour le débit d’airFR 5 purificateur d'air TAC 1500 / TAC 3500 L'appareil peut être équipé de différents filtres. L'utilisateur a ainsi la possibilité de configurer, en fonction de son domaine d’utilisation, aussi bien la qualité des filtres que la disposition de la chaîne de filtrage. Les filtres doivent être choisis en fonction du domaine d'utilisation. Il est possible d'homologuer l'appareil pour le désamiantage conformément à TRGS519, classe de poussière H. Info Les filtres ne sont pas inclus dans la fourniture. Choisissez les filtres dans notre gamme de filtres en fonction de votre domaine d'utilisation. Avant la première mise en service, mettez en place les filtres que vous avez choisis. Représentation de l’appareil

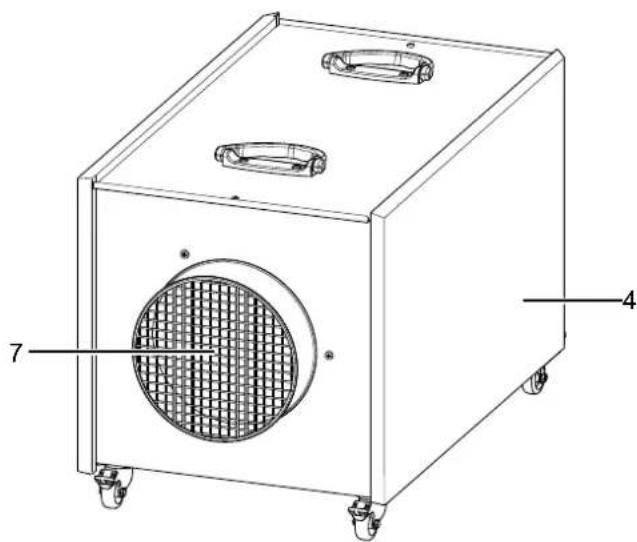

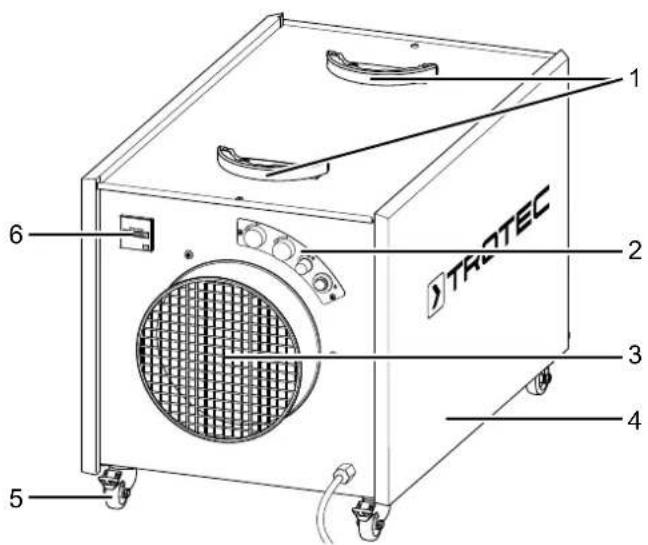

N° Désignation 1 Poignées de roulage 2 Panneau de commande 3 Bouche de sortie d’air 4 Panneau latéral (panneau de révision) 5 Roulette de transport 6 Compteur d’heures de service 7 Bouche d'entrée d’air Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Veuillez observer les consignes suivantes avant chaque transport:

• Éteignez l’appareil.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Veuillez ne pas utiliser le cordon électrique pour tirer l’appareil. Veuillez observer les consignes suivantes après chaque transport:

• Installez l’appareil à la verticale après l’avoir transporté. Stockage Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• Stockez l'appareil au sec et protégé du gel et de la chaleur.

• Entreposez l'appareil en position verticale, à l’abri de la poussière et de l’exposition directe au soleil.

• Le cas échéant, protégez l’appareil de la poussière par une housse.6 FR purificateur d'air TAC 1500 / TAC 3500 Montage et mise en service Contenu de la livraison

• 1 mode d'emploi Déballage de l’appareil

1. Ouvrez le carton et sortez l'appareil.

2. Retirez entièrement l’emballage de l’appareil.

3. Déroulez complètement le câble électrique. Assurez-vous

que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant. Montage Mise en place des filtres Info Les filtres ne sont pas inclus dans la fourniture. Choisissez les filtres dans notre gamme de filtres en fonction de votre domaine d'utilisation. Avant la première mise en service, mettez en place les filtres que vous avez choisis. Il est nécessaire de configurer la chaîne de filtrage de l'appareil en fonction du domaine d'utilisation avant la mise en marche. Deux boîtiers de filtrage sont disponibles à cette fin. Les boîtiers de filtres se trouvent derrière les panneaux de révision latéraux(4).

1. Pour mettre les filtres en place, retirez les deux panneaux

latéraux(4) en les poussant vers le haut.

2. Ouvrez les fermetures à levier (10) des deux côtés de

3. Retirez d'abord le cadre de serrage (9).

4. Au besoin, retirez d’autres boîtiers de l’appareil.

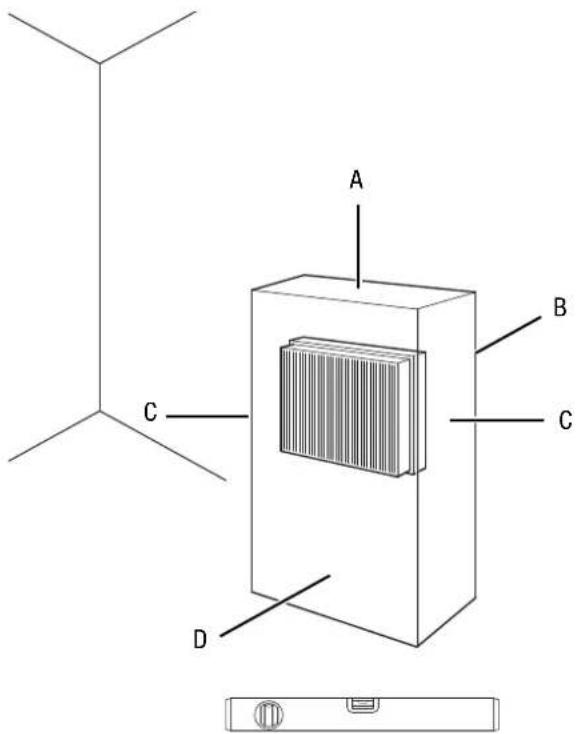

Remarque Lors de toute installation de filtre, veillez à ce qu’il soit dans le bon sens par rapport à la direction du déplacement de l'air (direction du flux d’air: de l'arrière vers l'avant). BOÎTIER 1: BOÎTIER DE PRÉFILTRAGE Le boîtier de préfiltrage peut être garni avec un filtre grossier G et/ou un filtre fin F. Il est recommandé d'utiliser au moins un filtre grossier pour le pré-nettoyage, afin de maximiser la durée d'utilisation du filtre suivant.

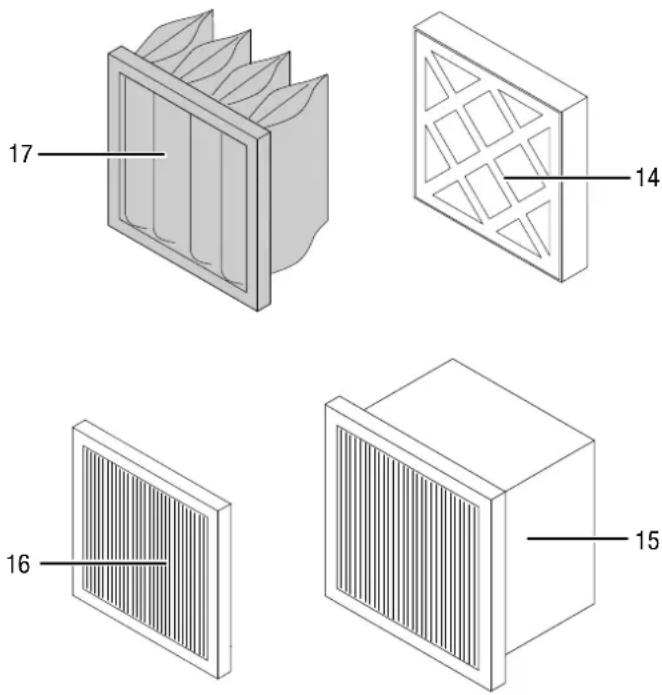

• Filtre grossier G: ligne Z G4(14)

• Filtre fin F: filtre plissé de M5 à F9(16) Le filtre grossier doit être monté de manière à se trouver en premier dans le flux d'air.

16FR 7 purificateur d'air TAC 1500 / TAC 3500

BOÎTIER 2: BOÎTIER DE FILTRAGE

Dans le boîtier de filtrage, un des types suivants de filtre principal est inséré. Version I: Filtre à particules en suspension: E10 à H14 / classe de poussière M à H(15) L'insertion du filtre à particules en suspension dans le boîtier de filtres avec cadre amovible s'effectue de la manière suivante :

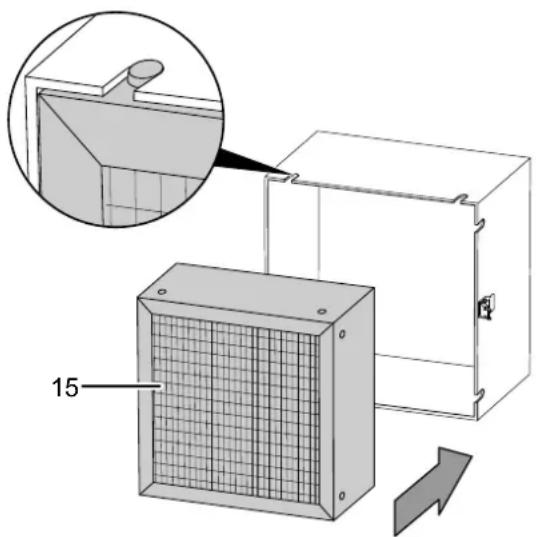

1. Retirez le cadre amovible des rainures de guidage.

2. Insérez le cadre amovible du côté de la sortie d'air du filtre

à particules en suspension

3. Poussez le filtre à particules en suspension avec le cadre

amovible dans le boîtier de filtrage2 Assurez-vous que le cadre amovible se trouve de nouveau dans la rainure de guidage. Le cas échéant, placez le filtre à particules en suspension avec le cadre amovible sur une table et insérez le boîtier de filtrage2 dans le cadre amovible par le dessus.

Version II – alternative: Filtre à poche: M5 à F9 En cas d'utilisation du filtre à poche, le filtre fin peut être supprimé du boîtier de préfiltrage1. Le filtre à poche est simplement inséré dans le boîtier de filtrage sans montage supplémentaire. Le cadre amovible n’a pas besoin d’être retiré. Remarque Lorsque l'appareil indique que le préfiltre (boîtier1) ou que le filtre principal (boîtier2) est usagé, un débit d'air de 500m³/h (TAC1500) ou 1000 m³/h (TAC3500) est encore garanti. Dans ce cas, les directives BG prévues recommandent un remplacement du filtre pour un filtrage efficace des polluants. Types de filtres (non compris dans la fourniture) Les filtres à air prévus sont spécialement adaptés à cet appareil et disposent de la plus grande surface de filtrage possible par rapport à leurs dimensions géométriques. Ainsi, le débit d'air le plus élevé et la durée de vie la plus longue sont garantis pour un fonctionnement sûr.

N° Désignation 14 Ligne Z G4 15 Filtre à particules en suspension E10 à H14 / classe de poussière M + H 16 Filtre plissé de M5 à F9 17 Filtre à poches de M5 à F9 La fonction Vario-Shift offre à l'utilisateur la possibilité de sélectionner la qualité et la chaîne de filtrage adaptées à chaque application et aux normes et règlements en vigueur. La chaîne de filtrage et la configuration dépendent de la taille des particules polluantes, du niveau de séparation du filtre et du secteur d'utilisation. Le filtrage est contrôlé par des capteurs. Pour la surveillance correcte de la fonction de filtrage, des tuyaux capteurs sont raccordés aux deux boîtiers de filtres. Configuration A Configuration générale pour le filtrage des poussières fines et grossières ou pour la séparation des particules en suspension conformément à EN60335-2-69 jusqu'à la classe de poussière H. La priorité est donnée à la filtration des particules de poussière et en suspension nocives et dangereuses pour la santé. La chaîne de filtrage doit fonctionner en sous-pression, donc avec un ventilateur terminal: le ventilateur doit être placé après le filtre principal BOÎTIER DE FILTRAGE2.8 FR purificateur d'air TAC 1500 / TAC 3500 Configuration B Ici, l'air est généralement conduit d'un secteur contaminé à un secteur propre, par exemple une alimentation filtrée d'air frais. Il est possible de filtrer les particules en suspension conformément à EN 1822-1:1998 jusqu'à la catégorie de filtrage H14 et d'obtenir un niveau de séparation plus élevée par un débit d'air réduit. La chaîne de filtrage fonctionne en surpression, c'est-à-dire avec le filtre fin en bout de chaîne. Le ventilateur doit être placé avant le filtre principal BOÎTIER DE FILTRAGE 2. La série TAC est équipée de la fonction Vario-Shift. Cela signifie que les éléments de filtrage peuvent être disposés de manière variable dans le respect des règles de l’art pour chaque application. Vue latérale côté électrique:

BOÎTIER DE FILTRAGE: filtre à particules en suspension ou filtre à poche

Raccordement pour boîtier de filtrage

II Raccordement pour commande de ventilateur III Raccordement pour boîtier de ventilateur

9 Cadre de serrage 10 Fermeture à levier Vue latérale côté tuyau capteur

S1 S2 N° Désignation S1 Tuyau capteur S1 S2 Tuyau capteur S2

Point de mesure pour boîtier de ventilateur

12 Point de mesure pour cadre (ici avec bouchon)

Point de mesure pour boîtier de filtrage

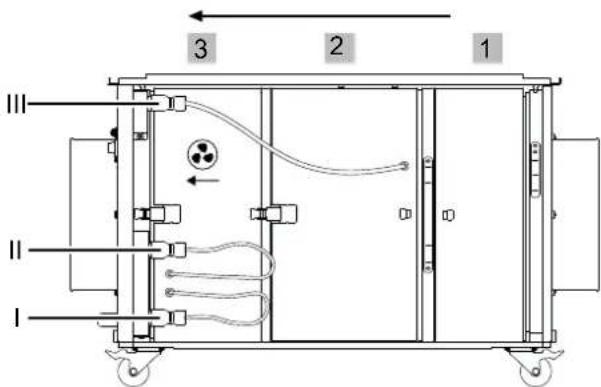

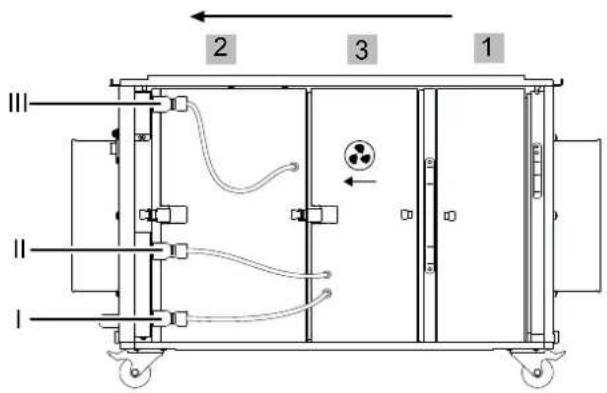

Disposition et raccordement des boîtiers de filtrage Les filtres à poches et les filtres en ligne Z doivent être montés verticalement pour obtenir une efficacité maximale.

1. Placez en première position le BOÎTIER DE PRÉFILTRAGE 1

avec le filtre inséré derrière la bouche d'entrée d'air.

2. Placez le BOÎTIER DE FILTRAGE2 et le BOÎTIER DE

VENTILATEUR3 selon la configuration désirée.

3. Insérez le cadre de serrage derrière le BOÎTIER DE

4. Fermez toutes les fermetures à levier placées du côté

électrique et du côté tuyau capteur.

5. Côté électrique, branchez les connecteurs de

raccordement dans les prises correspondantes: Connecteur Câble Prise CÂBLE 1 noir gris III CÂBLE 2 blanc noir II CÂBLE 3 noir noir I Configuration A:

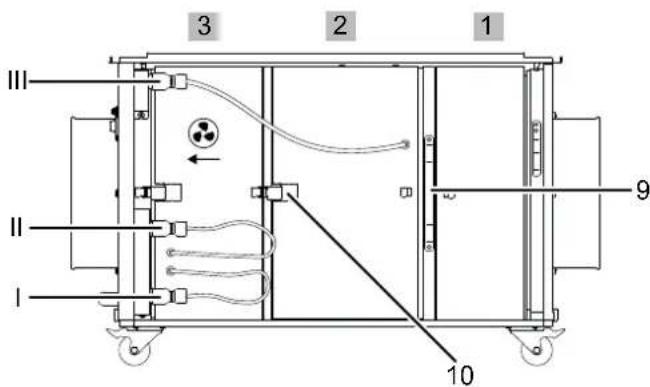

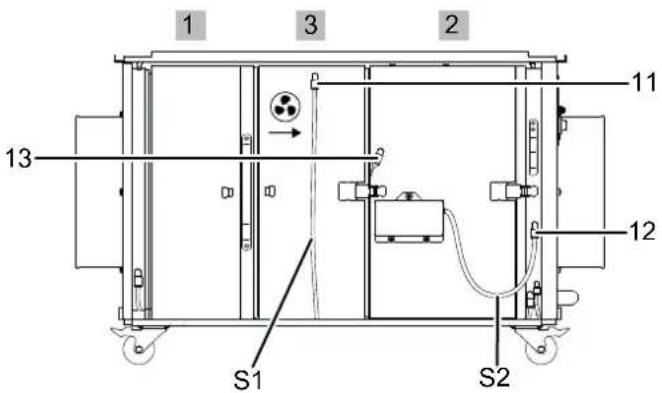

IIIFR 9 purificateur d'air TAC 1500 / TAC 3500 Configuration B:

III Connectez ensuite les deux tuyaux capteurs selon la configuration désirée du côté tuyau capteur : Configuration A (11): Tuyau capteur S2 => Boîtier de ventilateur3 (12): Bouchon B => Cadre (13): Tuyau capteur S1 => Boîtier de filtrage2

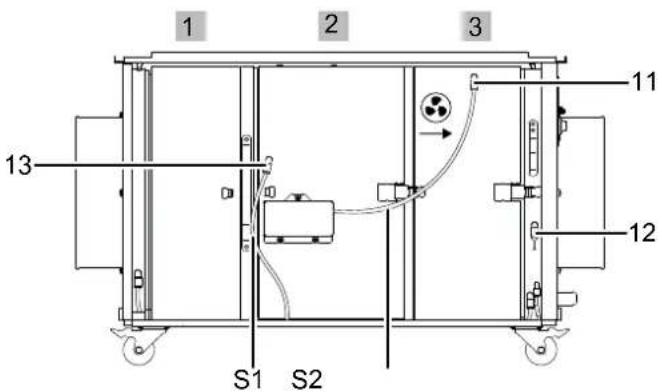

S1 S2 Configuration B (11): Tuyau capteur S1 => Boîtier de ventilateur3 (12): Tuyau capteur S2 => Cadre (13): Bouchon B=> Boîtier de filtrage2

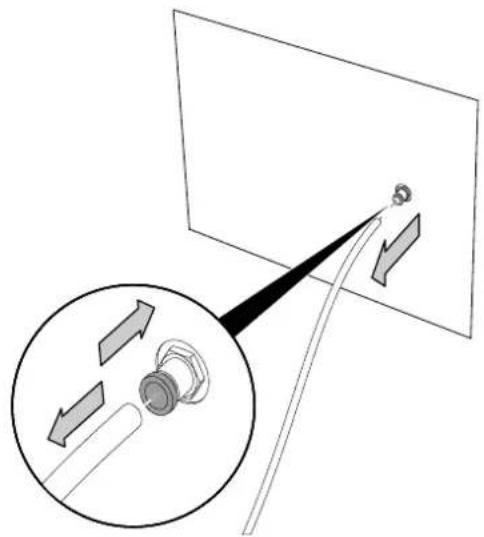

Remarque Fixez les tuyaux capteurs fermement dans la prise correspondante de capteur, jusqu'à ce que le tuyau s'enclenche. Il est nécessaire de déplacer le bouchon en fonction de la configuration – les prises de capteurs ne doivent pas rester ouvertes pour permettre un fonctionnement correct. Pressez sur l'anneau extérieur du point de mesure et tirez simultanément sur le tuyau ou le bouchon borgne afin de pouvoir le retirer.10 FR purificateur d'air TAC 1500 / TAC 3500 Mise en service Lors de l’installation de l’appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre «Annexe technique».

• Avant la remise en marche de l’appareil, vérifiez l’état du cordon secteur. Si vous n’êtes pas sûr de son parfait état, contactez le SAV.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.

• En particulier lorsque l’appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Veuillez faire en sorte que les rallonges de câbles soient entièrement déroulées.

• Placez l'appareil à proximité de la source de pollution de l'air.

• Tenez l'appareil loin de toute source de chaleur.

• Veillez à ce qu’aucun rideau ni aucun autre objet ne bloque le flux d’air.

• Veillez à ce que l’entrée et la sortie d’air soient libres. Installation de l'appareil à l'intérieur du local dans lequel l'air doit être purifié

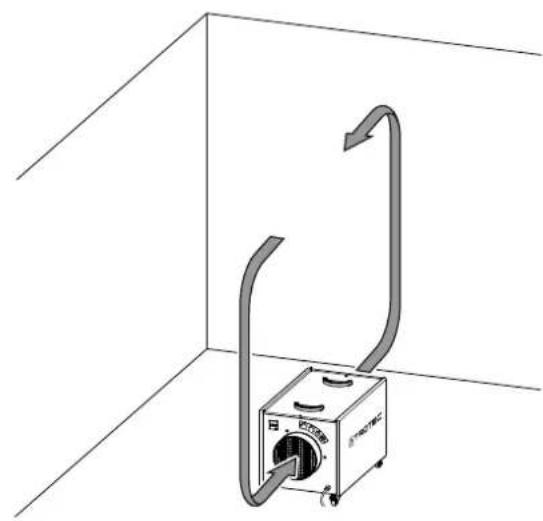

• Veillez à placer l'appareil au centre du local dans lequel l'air doit être purifié. Il est également possible de placer l'appareil à proximité de la source de pollution de l'air.

• Avant l'utilisation, assurez-vous que les filtres requis soient installés dans l'appareil.

• Vérifiez également le raccordement correct des tuyaux capteurs de pression. Si l'appareil vous indique qu’un filtre est usagé pendant le fonctionnement, il est nécessaire de le remplacer. Si l'appareil lance un avertissement alors qu’un nouveau filtre vient d'être installé, vérifiez la connexion de tous les tuyaux capteur.

• L'appareil fonctionne en mode recyclage, c'est-à-dire que l'air pollué pénètre dans le purificateur d’air par la bouche d'entrée d'air, l'air est purifié puis soufflé par la bouche de sortie d'air. Purification de l’air par recyclage dans les zones fermées :FR 11 purificateur d'air TAC 1500 / TAC 3500 Installation de l'appareil à l'extérieur du local dans lequel l'air doit être purifié L'appareil peut être installé en mode recyclage ou en mode aération.

• En mode recyclage, l’air à purifier est extrait de la pièce par l’intermédiaire d’un tuyau et amené à la bouche d’entrée d’air de l'appareil. L'air purifié passe de la sortie d'air dans un autre tuyau pour être reconduit dans la pièce.

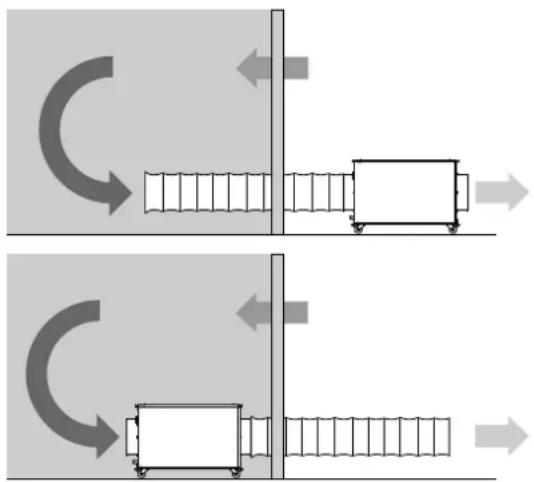

• En mode aération, l’air à purifier est extrait de la pièce par l’intermédiaire d’un tuyau et amené à la bouche d’entrée d’air de l'appareil. Le local est donc soumis à une légère dépression. De l'air frais propre pénètre de l'extérieur. Variantes d'installation pour maintenir la dépression : Les points suivants doivent être pris en compte lors du raccordement de tuyaux:

• Les conduites et les tuyaux utilisés doivent être dimensionnés pour la pression statique disponible du ventilateur. Ils doivent être posés aussi droits et tendus que possible. L’appareil offre la possibilité de raccorder 7,6m de tuyau d'air à la bouche d’entrée d'air et 7,6m de tuyau d'air à la bouche de sortie d'air.

• Les ouvertures d'entrée et de sortie d'air doivent être placées à au moins 1m de distance l’une de l’autre. Branchement du câble secteur

• Raccordez la fiche de l’appareil à une prise de courant protégée selon les règles de l’art. Utilisation Éléments de commande

N° Désignation Signification 6 Compteur d’heures de service Affichage des heures de fonctionnement 18 Signal optique et acoustique de remplacement

BOÎTIER DE FILTRAGE2

Alerte de nécessité de remplacement du filtre à particules en suspension ou du filtre à poche 19 Signal optique et acoustique de remplacement BOÎTIER

Alerte de nécessité de remplacement du filtre grossier ou du filtre fin 20 Bouton de réglage Débit d'air Réglage du débit d’air désiré 21 Touche marche/arrêt Mise en marche ou arrêt de l’appareil Mise en marche de l’appareil Lorsque vous avez installé l’appareil conformément au chapitre «Mise en service», vous pouvez le mettre en marche.

1. Assurez-vous que l'entrée et la sortie d'air soient

2. Tournez le bouton de réglage Débit d'air(20) dans le sens

contraire des aiguilles d’une montre jusqu’au débit minimum.

3. Appuyez sur la touche Marche/arrêt(21).

ð La touche Marche/Arrêt(21) s'allume. Réglage du débit d'air La régulation en continu du débit d'air vous permet de modifier le régime de rotation du ventilateur et ainsi le débit d'air de l’appareil. Avec la disposition de filtres G4, F7 et H13 conformément à l'exigence de la classe de poussière H, l'appareil (avec un tuyau d'évacuation de 7,6m, posé avec 2 coudes à un angle de 90°) atteint un débit d'air de:

• TAC 3500: 1150 m³/h12 FR purificateur d'air TAC 1500 / TAC 3500 Lorsque le signal de remplacement filtre(18) ou(19) signale la nécessité proche d’un remplacement de filtre, le débit d'air suivant au moins est encore assuré:

1. Pour augmenter le débit d'air, tournez le bouton Débit

d'air(20) dans le sens des aiguilles d'une montre.

2. Pour diminuer le débit d'air, tournez le bouton Débit

d'air(20) dans le sens contraire des aiguilles d'une montre. Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Accessoires disponibles Avertissement Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L’utilisation d’autres outils et d’autres accessoires que ceux qui sont recommandés dans le manuel d’utilisation peut entraîner un risque de blessure. Désignation Numéro d’article TAC 1500 Numéro d’article TAC 3500 Filtre ligne Z G4 7.160.000.404 7.160.000.428 Cassette filtre plissé

Filtre à poches F7 7.160.000.414 7.160.000.430 Filtres pour particules en suspension H13 avec homologation pour catégorie de poussière H

Filtres pour brouillard de peinture

Gaine Tronect SP-T, longueur 7,6m

Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: L’appareil ne se met pas en marche:

• Vérifiez le raccordement au secteur.

• Vérifiez le bon état du cordon et de la fiche secteur.

• Vérifiez le fusible ou le disjoncteur secteur.

• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec. L'appareil est bruyant ou il vibre:

• Vérifiez si l’appareil est stable et bien installé en position verticale. L'appareil devient très chaud, il est bruyant ou il perd de la puissance:

• Vérifiez si les entrées d'air et le filtre à air sont encrassés. Nettoyez la saleté extérieure. L'appareil diffuse une odeur désagréable:

• De la fumée, par exemple une forte fumée de tabac, ou des odeurs, voire des impuretés peuvent être présentes dans l'air. Aérez la pièce. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.FR 13 purificateur d'air TAC 1500 / TAC 3500 Entretien Avant toute opération de maintenance Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l’appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Remarque Tenez compte de la protection contre les surtensions. L’appareil est équipé d’une protection contre les surtensions. Notez qu’en cas de contrôle de la sécurité électrique, la tension de test doit être réduite à 250V. Nettoyer le boîtier Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon. Contrôle visuel de l'intérieur de l'appareil pour détecter des encrassements

1. Retirez les filtres à air.

2. Munissez-vous d'une lampe de poche pour éclairer

l'intérieur de l'appareil à travers les ouvertures.

3. Examinez l’intérieur de l’appareil pour détecter d’éventuels

4. Si vous détectez une épaisse couche de poussière,

nettoyez l'intérieur de l'appareil avec de l'air comprimé ou de l'eau.

5. Remettez les filtres à air en place.

Nettoyage de l’intérieur de l’appareil

1. Tout d’abord, extrayez les filtres et le cadre comme il est

décrit au chapitre «Montage et mise en service».

2. Nettoyez l'intérieur de l’appareil et le cadre avec un chiffon

doux sans peluche que vous aurez humidifié. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité n’entre en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs, pour humidifier le chiffon.

3. Replacez les filtres et le cadre dans l’appareil.

Remplacement des filtres Les filtres doivent être remplacés lorsque le voyant de remplacement BOÎTIER DE FILTRAGE2(18) ou BOÎTIER DE PRÉFILTRAGE1(19) s’allume pendant le fonctionnement et qu’un signal sonore retentit. Lorsqu'un filtre doit être remplacé, procédez de la façon décrite au paragraphe «Montage et mise en service».14 FR purificateur d'air TAC 1500 / TAC 3500 Annexe technique Caractéristiques techniques Paramètre Valeur Modèle TAC1500 TAC3500 Numéro d'article 1.580.000.105 1.580.000.117 Débit d’air recommandé pour catégorie de poussière H 500m

Catégorie de poussière (selon DIN 60335-2-69) Catégorie de poussière H (niveau de transmission ≤ 0,005%) pour matières avec valeurs limites d’exposition professionnelle ≤0,1 mg/m

substances dangereuses cancérigènes selon les règles techniques pour les substances dangereuses GefStoffV § 11, TRGS 905 ou 906, admises pour le désamiantage selon TRGS 519 Puissance du moteur 175 W 450 W Raccordement secteur 1/N/PE ~230V/50-60Hz 1/N/PE ~230V/50-60Hz Courant nominal 1,3A 2,8A Cordon secteur CEE 7/7, longueur 3 m Câble caoutchouc (H05RR-F3G1) longueur 3,5m Raccordements tuyaux d’air aspiration/évacuation 200mm 250mm Niveau sonore (à une distance de 1m) 61dB(A) 65dB(A) Dimensions (longueur x largeur x hauteur) 705 x 362 x 377 mm 885 x 460 x 532 mm Poids 20kg 36kg Recommandation des combinaisons de filtres spécifiques à l’utilisation et compatibilité avec la taille du local correspondant TAC1500 TAC3500 adéquat pour les locaux jusqu'à

Domaines d'application Combinaison de filtres

) G4 + F7 à F9 110 37 270 90 Particules en suspension

Par une hauteur de local hypothétique de 3m;

Utilisation typique de poussière grossière: sciage, limage;

Utilisations typiques avec poussières fines: travaux d'assainissement avec des matériaux minéraux ou contenant de la laine de verre;

Utilisations typiques avec particules en suspension: meulage, désamiantage et élimination de moisissures, poussières minérales, etc.;

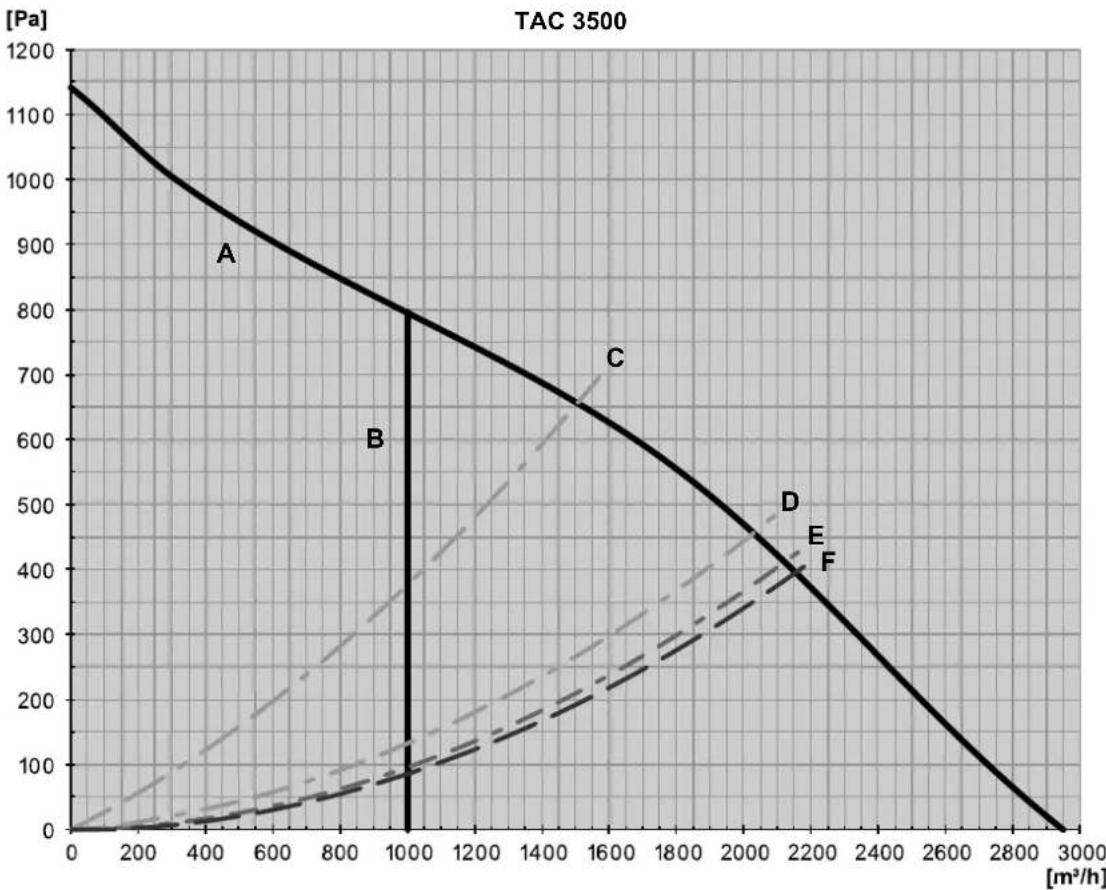

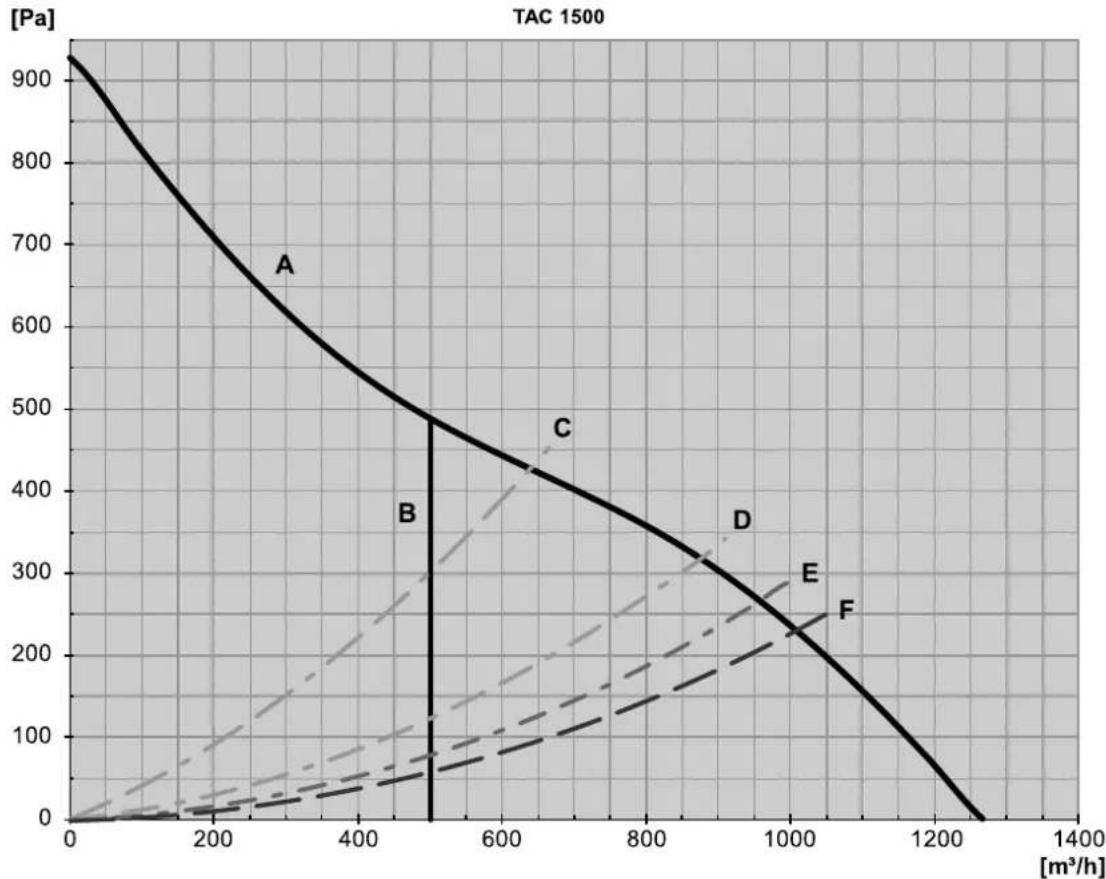

renouvellement de l'air par heure Équipement en option TAC1500 TAC3500 Roulettes conductrices avec pneumatiques ne laissant aucune trace sur demande sur demande Roulettes fixes (au lieu de roulettes conductrices) sur demande sur demande Entrées pour fourches de charriot élévateur sur demande sur demandeFR 15 purificateur d'air TAC 1500 / TAC 3500 Courbes de performances

TAC 350016 FR purificateur d'air TAC 1500 / TAC 3500 A Ventilateur B débit d’air recommandé pour catégorie de poussière H C avec combinaison de filtresG4 + H13 (homologation pour catégorie de poussière H) et tuyau de transport d’air* D avec combinaison de filtresG4 + F7 et tuyau de transport d’air* E avec filtreG4 et tuyau de transport d’air* avec filtre pour brouillard de peinture et tuyau de transport d’air* S sans filtre, avec tuyau de transport d’air* *Raccordé côté pression, longueur standard 7,6m, posé avec un coude à 90°. Lorsque le tuyau d’air est tendu et sans coude, il est possible d’atteindre un débit d’air supérieur de 25%! Élimination Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables. Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Déclaration de conformité Traduction de la déclaration de conformité originale conformément à la directiveCEMachines 2006/42/CE, annexeII, partie1, sectionA Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE. Modèle / produit: TAC 1500 TAC 3500 Type: purificateur d'air À partir de l’année modèle:

• 2014/30/UE Normes harmonisées appliquées:

• EN 61000-6-3:2007/A1:2011/AC:2012 Normes et spécifications techniques nationales appliquées:
