KÄYTTÖOHJE TAC 5000 TROTEC

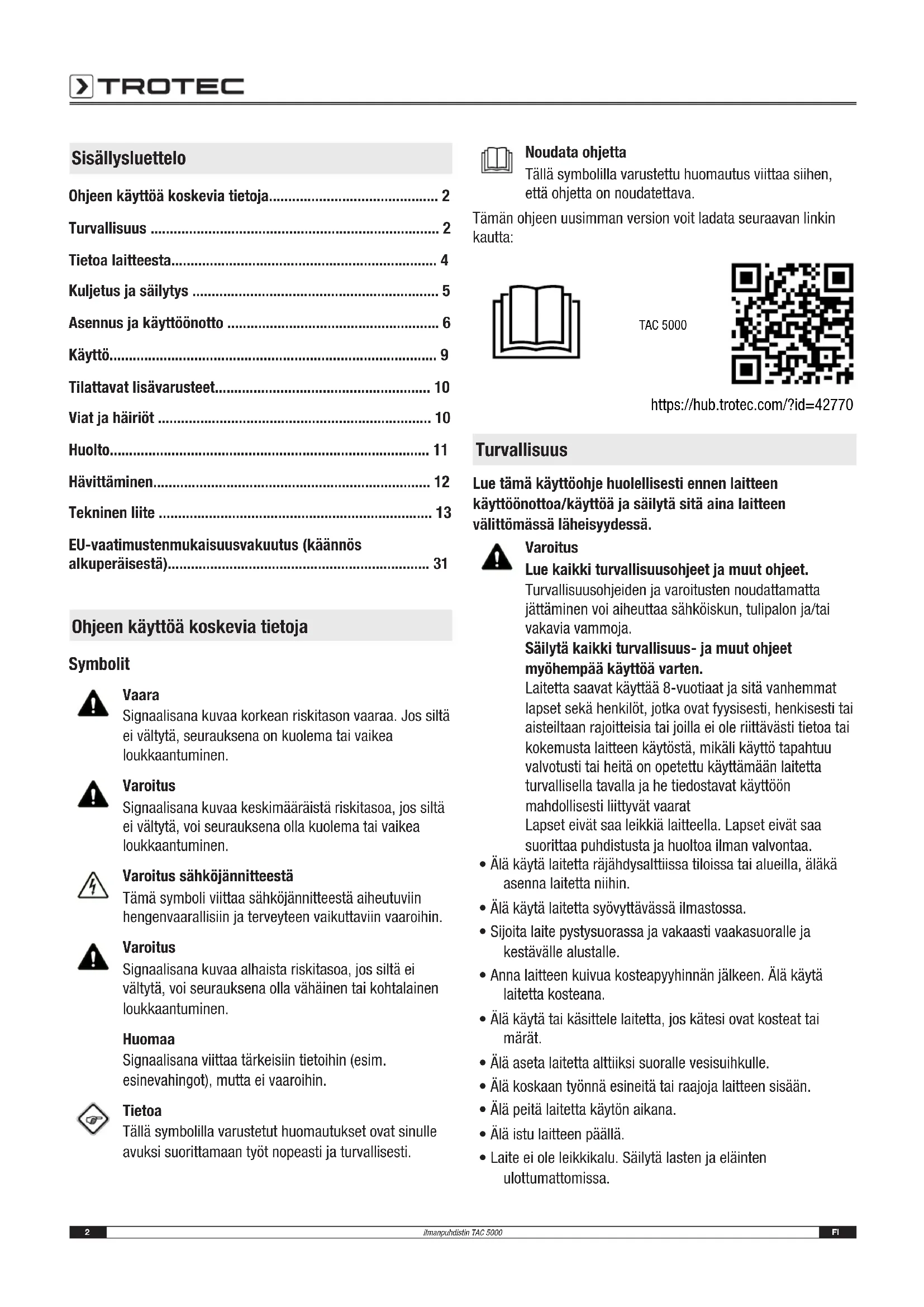

• ILMANPUHDISTIN2 FI ilmanpuhdistin TAC 5000 Sisällysluettelo Ohjeen käyttöä koskevia tietoja p. 2
• Turvallisuus p. 2
• Tietoa laitteesta p. 4
• Kuljetus ja säilytys p. 5
• Asennus ja käyttöönotto p. 6
• Käyttö p. 9
• Tilattavat lisävarusteet p. 10
• Viat ja häiriöt p. 10
• Huolto p. 11
• Hävittäminen p. 12
• Tekninen liite p. 13
• EU-vaatimustenmukaisuusvakuutus (käännös alkuperäisestä) Ohjeen käyttöä koskevia tietoja Symbolit Vaara Signaalisana kuvaa korkean riskitason vaaraa. Jos siltä ei vältytä, seurauksena on kuolema tai vaikea loukkaantuminen. Varoitus Signaalisana kuvaa keskimääräistä riskitasoa, jos siltä ei vältytä, voi seurauksena olla kuolema tai vaikea loukkaantuminen. Varoitus sähköjännitteestä Tämä symboli viittaa sähköjännitteestä aiheutuviin hengenvaarallisiin ja terveyteen vaikuttaviin vaaroihin. Varoitus Signaalisana kuvaa alhaista riskitasoa, jos siltä ei vältytä, voi seurauksena olla vähäinen tai kohtalainen loukkaantuminen. Huomaa Signaalisana viittaa tärkeisiin tietoihin (esim. esinevahingot), mutta ei vaaroihin. Tietoa Tällä symbolilla varustetut huomautukset ovat sinulle avuksi suorittamaan työt nopeasti ja turvallisesti. Noudata ohjetta Tällä symbolilla varustettu huomautus viittaa siihen, että ohjetta on noudatettava. Tämän ohjeen uusimman version voit ladata seuraavan linkin kautta: TAC 5000 https://hub.trotec.com/?id=42770 Turvallisuus Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa/käyttöä ja säilytä sitä aina laitteen välittömässä läheisyydessä. Varoitus Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja varoitusten noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttöä varten. Laitetta saavat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, jotka ovat fyysisesti, henkisesti tai aisteiltaan rajoitteisia tai joilla ei ole riittävästi tietoa tai kokemusta laitteen käytöstä, mikäli käyttö tapahtuu valvotusti tai heitä on opetettu käyttämään laitetta turvallisella tavalla ja he tiedostavat käyttöön mahdollisesti liittyvät vaarat Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. p. 31

• Älä käytä laitetta räjähdysalttiissa tiloissa tai alueilla, äläkä asenna laitetta niihin.

• Älä käytä laitetta syövyttävässä ilmastossa.

• Sijoita laite pystysuorassa ja vakaasti vaakasuoralle ja kestävälle alustalle.

• Anna laitteen kuivua kosteapyyhinnän jälkeen. Älä käytä laitetta kosteana.

• Älä käytä tai käsittele laitetta, jos kätesi ovat kosteat tai märät.

• Älä aseta laitetta alttiiksi suoralle vesisuihkulle.

• Älä koskaan työnnä esineitä tai raajoja laitteen sisään.

• Älä peitä laitetta käytön aikana.

• Älä istu laitteen päällä.

• Laite ei ole leikkikalu. Säilytä lasten ja eläinten ulottumattomissa.FI 3 ilmanpuhdistin TAC 5000

• Tarkista laite, varusteet ja liitännät jokaisen käytön jälkeen mahdollisten vaurioiden varalta. Älä käytä laitetta tai laiteosia, jos ne ovat vaurioituneet.

• Varmista, että laitteen ulkopuolella olevat sähköjohdot on suojattu vaurioitumiselta (esim. eläimiltä). Älä käytä laitetta koskaan, jos johdot tai verkkoliitäntä ovat vaurioituneet!

• Sähköliitännän on vastattava Tekninen liite -luvussa annettuja tietoja.

• Liitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan.

• Valitse jatkojohdon pituus teknisten tietojen mukaisesti. Rullaa jatkojohto kokonaan auki. Vältä sähköistä ylikuormitusta.

• Irrota laitteen virtajohto pistorasiasta hoito-, huolto- tai korjaustöiden ajaksi tarttumalla pistokkeeseen.

• Katkaise laitteen virta ja irrota virtajohto pistorasiasta, kun laitetta ei käytetä.

• Älä koskaan käytä laitetta, jos pistoke tai virtajohto on vaurioitunut. Jos laitteen virtajohto vaurioituu, valmistajan tai sen huoltopalvelun tai vastaavan pätevän henkilön on vaihdettava se vaaratilanteiden välttämiseksi. Vialliset virtajohdot aiheuttavat vakavan loukkaantumisvaaran!

• Sijoita laite Tekninen liite -luvussa ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin sekä varastointi- ja käyttöolosuhteet.

• Varmista, että ilman tulo- ja poistoaukot eivät peity.

• Varmista, että ilman sisäänmenon ja ulostulon välittömässä läheisyydessä ei ole irtonaisia esineitä eikä likaa.

• Älä irrota laitteen turvamerkintöjä, tarroja tai etikettejä. Pidä kaikki turvamerkinnät, tarrat ja etiketit luettavassa kunnossa.

• Varmista, että ilman tuloaukoissa ei ole likaa ja irtohiukkasia.

• Hävitä vaihdetut suodattimet asianmukaisesti, erityisesti terveydelle vaarallisten aineiden suodatuksen jälkeen.

• Älä koskaan käytä laitetta hyllytasona tai astinpintana. Määräystenmukainen käyttö Käytä laitetta ainoastaan ilmassa olevien sähköä johtamattomien ja palamattomien pölyjen, huurujen tai hiukkasten puhdistukseen käyttämällä soveltuvia suodatinluokkia ja teknisiä tietoja noudattaen. Laite on tarkoitettu kaupalliseen käyttöön. Muu kuin käyttötarkoituksen mukainen käyttö katsotaan väärinkäytöksi. Kohtuudella ennakoitavissa oleva väärinkäyttö

• Älä sijoita laitetta kostealle tai märälle alustalle.

• Älä aseta esineitä, esim. vaatteita, kuivumaan laitteen päälle.

• Älä käytä laitetta ulkotiloissa.

• Älä käytä laitetta höyryjen tai nesteiden imuun.

• Älä tee laitteeseen omavaltaisia muutoksia. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on:

• heillä on oltava perustavat tiedot sähkölaitteiden turvallisesta käsittelystä.

• luettava ja ymmärrettävä ohje, erityisesti Turvallisuus-luku. Sähköalan ammattihenkilö Alan koulutuksen saaneiden sähköalan ammattihenkilöiden on pystyttävä lukemaan ja ymmärtämään sähkökytkentäkaavioita, ottamaan käyttöön, huoltamaan ja pitämään kunnossa sähkökoneita, johdottamaan kytkentä- ja ohjauskaappeja, takaamaan sähköisten komponenttien toimintakelpoisuus ja tunnistamaan sähköisten ja elektronisten järjestelmien käyttöön liittyvät mahdolliset vaarat. Tehtävään perehdytetyt henkilöt Tehtävään perehdytetyt henkilöt ovat saaneet käyttäjäyritykseltä koulutuksen heille osoitettuihin tehtäviin ja tietoa mahdollisista vaaroista, joita epäasiallinen menettely voi aiheuttaa. Nämä henkilöt saavat käyttää ja kuljettaa laitetta sekä suorittaa yksinkertaisia huoltotoimia (kotelon ja puhaltimen puhdistaminen). Laitetta saavat käyttää vain perehdytetyt henkilöt.4 FI ilmanpuhdistin TAC 5000 Muut vaarat Varoitus sähköjännitteestä Sähköosien huoltotöitä saavat suorittaa vain niihin valtuutetut asiantuntijat! Varoitus sähköjännitteestä Irrota verkkopistoke pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä! Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Varoitus Lentelevät osat aiheuttavat loukkaantumisvaaran! Varmista ennen laitteen käynnistämistä, että ilmantulo- tai poistoaukkojen läheisyydessä ei ole irrallisia esineitä (vaatteita, hiuksia jne.)! Huomaa Huomioi ylijännitesuoja. Laitteessa on ylijännitesuoja. Huomioi sähköturvallisuutta tarkastettaessa, että koestusjännite on alennettava 250volttiin. Huomaa Älä käytä laitetta ilman ilmantuloaukkoon asetettua ilmansuodatinta! Ilman ilmansuodatinta laitteen sisäpuoli likaantuu voimakkaasti. Se voi heikentää tehoa ja vahingoittaa laitetta. Huomaa Älä käytä laitteen puhdistukseen syövyttäviä puhdistusaineita tai hankaus- ja liuotusaineita. Toiminta hätätapauksessa

2. Irrota laite sähköverkosta vetämällä verkkopistoke

pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta.

3. Älä liitä viallista laitetta sähköverkkoon.

Tietoa laitteesta Laitteen kuvaus Ilmanpuhdistimia käytetään huoneilman suodattamiseen. Rakennustyömailla ja saneerauksissa ilmaan voi vapautua paljon pölyä, esimerkiksi käytettäessä kulmahiomakoneita tai suoritettaessa puhallus-, piikkaus- ja purkutöitä sekä sekoitettaessa kuivalaastia tai laattaliimaa. TAC-sarjan ilmanpuhdistimia käytetään – asetetun suodattimen mukaan – asbesti-, rakennusjäte-, kvartsi-, jauho- ja puupölyn samoin kuin homesieni-itiöiden sekä maalihiukkasten ja mineraalikuitujen poistamiseen ilmasta. Kaikkia näitä voi esiintyä yllä mainittujen töiden yhteydessä. Pölyt on imettävä mahdollisimman lähellä niiden muodostumispaikkaa, jotta haitallisten aineiden määrä hengitysilmassa voidaan minimoida. Käytetyn suodatinlaadun mukaan laitetta voi käyttää suodattamaan hartsipitoista mineraalipölyä, puupölyä, lyijypitoista pölyä, synteettisiä mineraalikuituja tai korkean lämpötilan kuituja. Ilmanpuhdistimessa on anturipohjainen Flowmatic-ohjaus esivalitun ilmamäärän automaattiseen pitoon. Laitetta voi käyttää myös homesieni- tai asbestisaneerauksissa alipaineen ylläpitoon. Muille vaarallisille aineille on lisävaatimuksia; ota huomioon vastaava vaarallisia aineita koskeva tekninen määräys (TRGS) tai maakohtaiset määräykset. Laite soveltuu seuraaviin käyttötarkoituksiin:

• alipaineen tuottaminen tilaan, esim. voimakkaasti saastuneissa tiloissa

• työalueiden ilmanpuhdistus kiertoilmalla, esim. rakennustyömaat sisätiloissa, työpajat jne.

• ylipaineen tuottaminen tilaan, esim. puhdastilat

• suodatetun raikasilman syöttö. Laitteen rakenne:

• kotelo ja pinoamistuki

• säädettävä puhallin ilman siirtoon

• suodattimen valvonta ilman tilavuusvirtaa varten Laitteessa voi käyttää erilaisia suodattimia. Se tarjoaa käyttäjälle mahdollisuuden sekä suodattimen ominaisuuksien että suodatinketjun järjestyksen konfigurointiin käyttötarkoituksen mukaan. Suodattimet on valittava käyttötarkoituksen mukaan. Laite on hyväksytty asbestisaneeraukseen TRGS519:n pölyluokanH mukaisesti. Tietoa Suodattimet eivät kuulu toimituspakkaukseen! Valitse käyttötarkoitukseesi sopivat suodattimet suodatinvalikoimastamme. Aseta ennen käyttöönottoa valitsemasi suodattimet paikoilleen.FI 5 ilmanpuhdistin TAC 5000 Laitteen osat

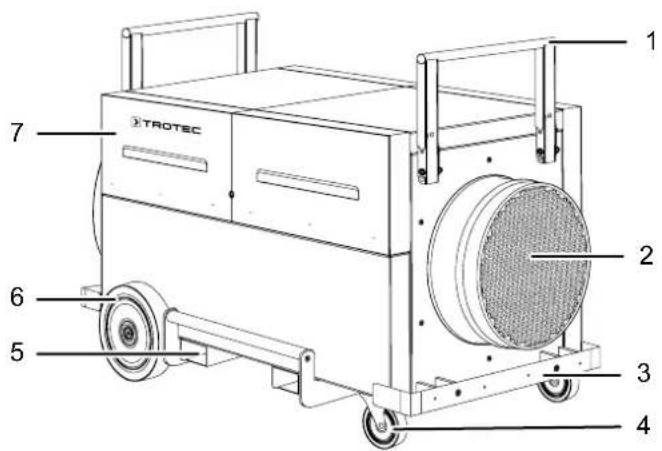

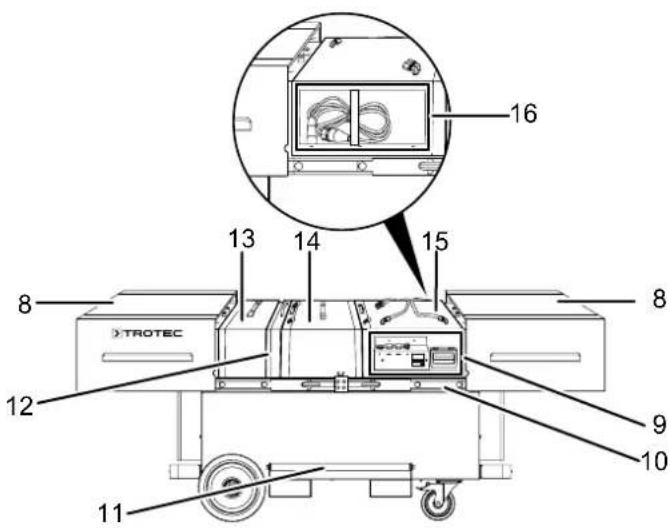

Nro Nimike 1 Työntö-/pinoamiskahva 2 Ilman imuaukkoa ja letku-/putkiliitäntä 3 Iskusuoja 4 Ohjattava jarrullinen pyörä (värjäämätöntä kumia) 5 Trukkitasku 6 Pyörä (värjäämätöntä kumia) 7 Taittokansi 8 Liukukansi 9 Ohjauspaneeli 10 Teleskooppikisko 11 Nostokahva 12 Kiristyskehikko 13 Esisuodatinlaatikko 14 Pääsuodatinlaatikko 15 Puhallinlaatikko 16 Kaapelilokero Kuljetus ja säilytys Huomaa Laite voi vahingoittua, jos säilytät tai kuljetat sitä asiaankuulumattomasti. Tutustu laitteen kuljetusta ja säilytystä koskeviin tietoihin. Kuljetus Ota huomioon seuraavat ohjeet ennen jokaista kuljetusta:

• Laite on kytketty pois päältä.

• Laite on irrotettu sähköverkosta ja verkkopistoke on irrotettu pistorasiasta. Ota huomioon seuraavat ohjeet jokaisen kuljetuksen jälkeen:

• Laite on sijoitettu tukevasti pystyasentoon. Säilytys Kun laitetta ei käytetä, huomioi seuraavat säilytysolosuhteet:

• Säilytä laitetta kuivassa paikassa jäätymiseltä ja kuumuudelta suojattuna.

• Säilytä laitetta pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa.

• Suojaa laite tarvittaessa pölyltä muovipeitteellä.6 FI ilmanpuhdistin TAC 5000 Asennus ja käyttöönotto Pakkauksen sisältö

• 1 x ohje Laitteen purkaminen pakkauksesta Varoitus Pakkausmateriaali aiheuttaa tukehtumisvaaran lapsille! Pidä pakkauskalvot ja pakkauksen osat poissa lasten ulottuvilta. On olemassa tukehtumisesta johtuva hengenvaara.

1. Avaa laatikko ja ota laite.

2. Poista laite kokonaan pakkauksesta.

3. Kelaa virtajohto kokonaan auki. Varmista, ettei virtajohto

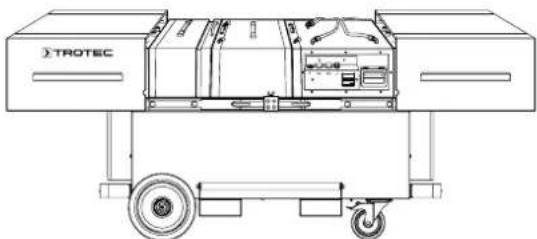

ole vaurioitunut, äläkä vaurioita sitä auki kelatessasi. Asennus Liukukannet Avaa liukukannet(8) seuraavasti:

1. Vedä pinoamiskaaret(1) ylös ja taita ne.

2. Vedä liukukannet(8) nykäisten ulospäin ja työnnä ne

erilleen vasteeseen saakka. Sulje liukukannet(8) seuraavasti:

1. Työnnä liukukannet(8) yhteen, kunnes ne loksahtavat

2. Aseta pinoamiskaaret(1) pystyasentoon ja lukitse ne.

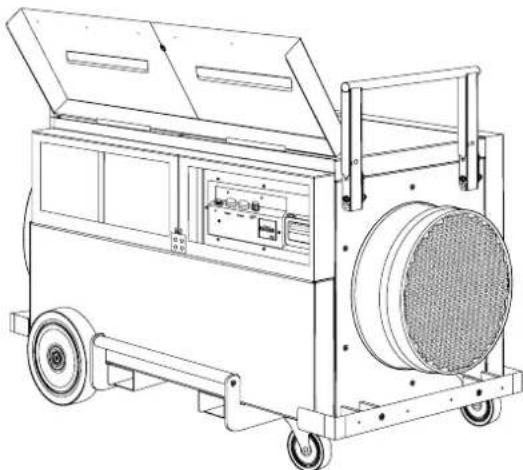

Taittokannet Avaa taittokannet(7) kääntämällä niitä ylöspäin, kunnes magneetit pitävät ne paikallaan. Sulje taittokannet päinvastaisessa järjestyksessä. Suodattimen asettaminen paikalleen Tietoa Suodattimet eivät kuulu toimituspakkaukseen! Valitse käyttötarkoitukseesi sopivat suodattimet suodatinvalikoimastamme. Aseta ennen käyttöönottoa valitsemasi suodattimet paikoilleen. Ennen käyttöönottoa laitteen suodatinketju on konfiguroitava halutun käyttöalueen mukaisesti. Sitä varten käytettävissä on kaksi suodatinlaatikkoa.

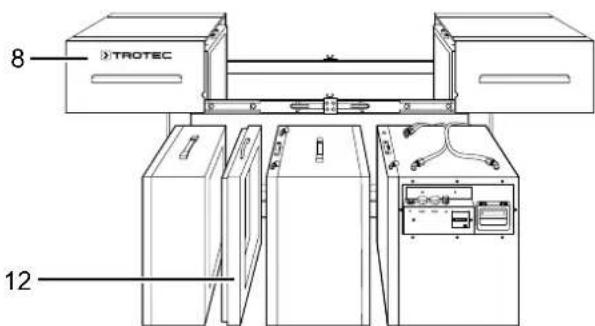

1. Avaa liukukannet(8).

2. Vedä kiinnityskehys(12) yläkautta ulos.

3. Ota laitteesta lisää laatikoita tarpeen mukaan.

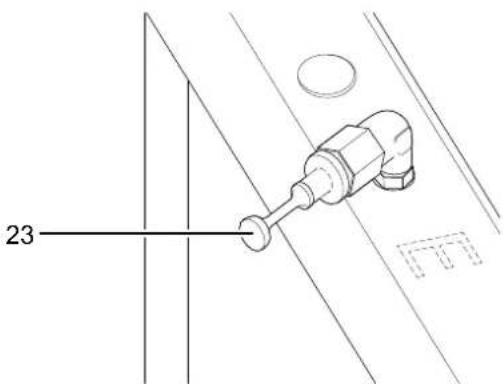

Huomaa Huomaa aina suodattimia asentaessasi oikea, ilmavirran suunnan mukainen virtaussuunta (ilmavirran suunta: takaa eteen)! Varmista, että pääsuodatin on lukittu alhaalta koteloon. Lukitus sijaitsee kiinnityskehyksen(12) ja esisuodattimen(13) alla.

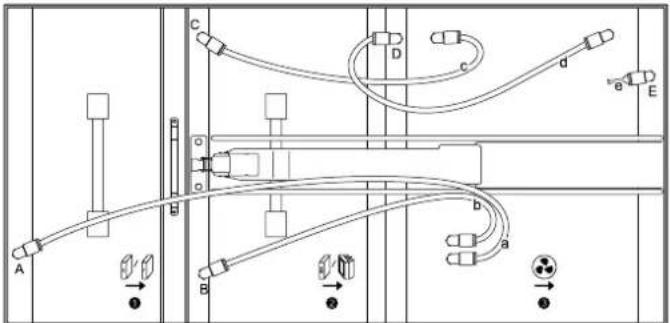

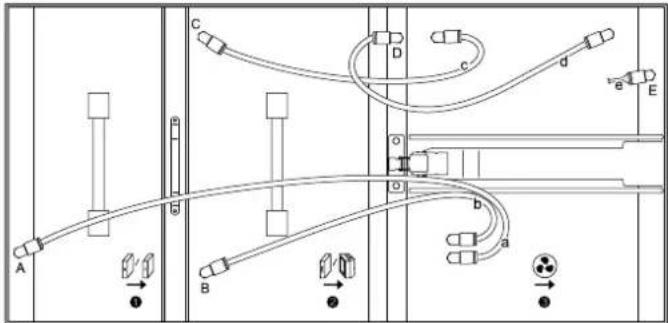

8FI 7 ilmanpuhdistin TAC 5000 Konfiguraatio TAC-sarjassa on Vario-Shift-toiminto. Se tarkoittaa sitä, että suodatinelementit voi järjestää eri tavoin ja määräysten mukaisesti käyttötilanteen mukaan.

• Rakennustyömaakonfiguraatio: hiukkasten suodattaminen standardin DINEN60335-2-69 mukaisesti pölyluokkaanH saakka; tässä on korostettava, että näissä sovelluksissa suodatetaan pääasiassa terveydelle vaarallisia, joskus jopa syöpää aiheuttavia pölyhiukkasia. Jotta tämänkaltaisia pölyjä imettäessä suodattamatonta ilmaa ei pääse ulos laitteesta vuotojenkaan yhteydessä, koko suodatinketjun on oltava alipaineinen. Tämä tarkoittaa sitä, että puhallin on sijoitettava pääsuodattimen jälkeen! Kumpikin osa on kiinnitettävä laitteessa olevilla kiinnityselementeillä, jotta hiukkassuodatin ei missään vaiheessa käytön aikana joudu kosketuksiin saastuneen ilman kanssa poistopuolella ja vuotoriskit voidaan minimoida! VentilatorFilterbox 1 Filterbox 2

• Puhdastilakonfiguraatio: hiukkasten suodattaminen standardin DINEN1822-1:1998 mukaisesti suodatinluokkaanH14 saakka (kun ilmamäärää vähennetään huomattavasti, myös erotusasteeltaan suuremmat suodattimet ovat mahdollisia); ilma ohjataan yleensä saastuneelta alueelta puhtaalle alueelle, esim. raittiin ilman syöttönä. Voimassa olevissa määräyksissä vaaditaan yleensä, että suodatettu ilma saa joutua kosketuksiin vain puhtaan ja ylipaineisen ilmajohdon/- kanavan kanssa. Tämä tarkoittaa sitä, että puhallin on sijoitettava ennen pääsuodatinta! Myös tässä tapauksessa elementit on kiinnitettävä samalla tavoin kuin rakennustyömaakonfiguraatiossa! Filterbox 2 Filterbox 1 Ventilator

• Yleinen konfiguraatio ilman puhdistukseen karkeasta pölystä tai hienopölystä standardin DINEN779 mukaisesti suodatinluokkaanF9 saakka; näissä sovelluksissa puhaltimen paikkaa ei ole erityisesti määritelty. Jotta suodattimen vaihto olisi helpompaa, on suositeltavaa asentaa ja kiinnittää puhallin viimeiseksi osaksi. VentilatorFilterbox 1 Filterbox 2 Huomaa Yksittäisissä konfiguraatioissa on tärkeää varmistaa, että ilmaletkut (merkintä a, b, c, d) ja peitetulppa(23) liitetään mittauskohtiin (merkintä A, B, C, D, E) laatikoiden mukaisessa järjestyksessä (esisuodatin=1+pääsuodatin=2+puhallin=3). Muutoin suodattimen valvonta ei toimi! Esimerkki: 238 FI ilmanpuhdistin TAC 5000 Käyttöönotto Sijoita laite Tekninen liite -luvussa ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin.

• Ennen kuin otat laitteen uudelleen käyttöön, tarkista virtajohdon kunto. Jos olet epävarma johdon kunnosta, soita asiakaspalveluun.

• Sijoita laite pystysuorassa ja vakaasti vaakasuoralle ja kestävälle alustalle.

• Vältä kompastumisvaaraa asettaessasi virtajohtoa tai muita sähköjohtoja, etenkin jos asetat laitteen keskelle huonetta. Käytä kaapelisiltoja.

• Varmista, että jatkojohdot on kelattu kokonaan auki.

• Aseta laite ilman saastumislähteen läheisyyteen.

• Pidä laitteen sijoittamisessa riittävän suuri etäisyys lämpölähteisiin.

• Varmista, että verhot tai muut esineet eivät estä ilmavirtausta.

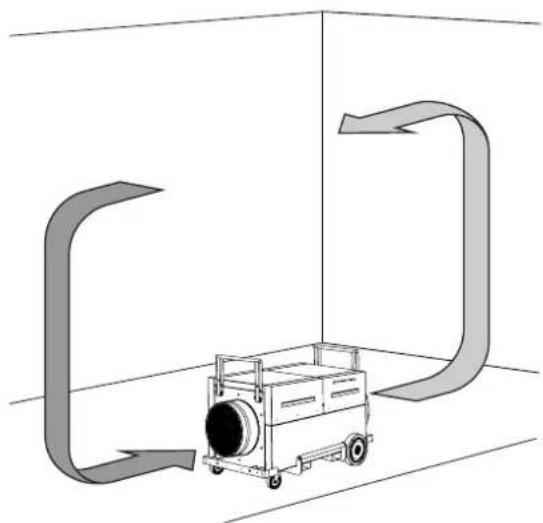

• Varmista, että ilman tulo- ja poistoaukot eivät peity. Laitteen sijoittaminen tilaan, jonka ilmaa aiotaan puhdistaa

• Aseta laite keskelle tilaa, jonka ilmaa aiotaan puhdistaa. Vaihtoehtoisesti voit asettaa laitteen ilman saastumislähteen läheisyyteen.

• Ennen käyttöä on varmistettava, että suodattimet on asennettu laitteeseen oikein.

• Laite toimii kiertoilmakäytöllä eli likainen ilma siirtyy ilman imuaukon kautta ilmanpuhdistimeen, ja se puhalletaan puhdistettuna ilman poistoaukosta. Eristetyn tilan ilmanpuhdistus kiertoilmalla:FI 9 ilmanpuhdistin TAC 5000 Laitteen sijoittaminen sellaisen tilan ulkopuolelle, jonka ilmaa aiotaan puhdistaa Laite voidaan liittää kiertoilma- tai läpivirtauskäyttöön.

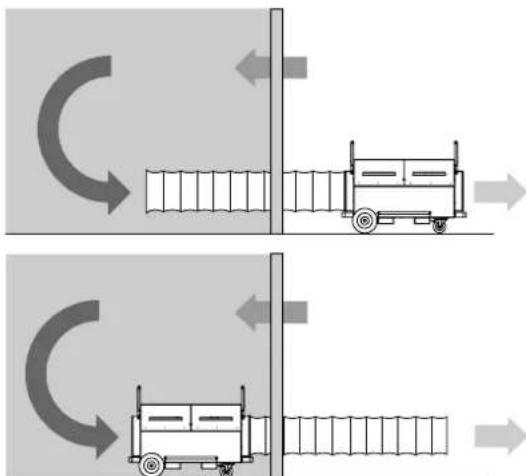

• Kiertoilmakäytössä puhdistettava ilma johdetaan tilasta laitteessa olevaan ilman imuaukkoon letkulla. Puhdistettu ilma johdetaan toisella letkulla ilman poistoaukosta takaisin tilaan.

• Läpivirtauskäytössä puhdistettava ilma johdetaan tilasta laitteessa olevaan ilman imuaukkoon letkulla. Näin tilassa säilyy vähäinen alipaine. Puhdasta ilmaa virtaa ulkoa tilalle. Sijoitusvaihtoehdot alipaineen säilyttämiseksi: Letkuja liitettäessä on huomioitava seuraavaa:

• Putkijohtojen ja letkujen on sovelluttava puhaltimien käytettävissä olevalle staattiselle paineelle. Ne on asennettava mahdollisimman suoraan ja ilman mutkia. Laitteeseen voi liittää 7,6metrin ilmaletkun ilman imuaukkoon ja ilman poistoaukkoon.

• Ilman imu- ja poistoaukot on sijoitettava vähintään metrin päähän toisistaan. Virtajohdon liittäminen

• Kytke verkkopistoke asianmukaisesti suojattuun pistorasiaan. Käyttö Hallintaelementit

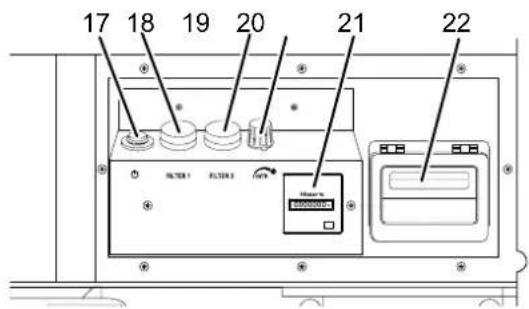

Nro Nimike Selitys 17 Virtapainike Laitteen käynnistäminen ja sammuttaminen 18 Suodatin1-varoitusvalo Osoittaa, että karkea- tai hienosuodatin on vaihdettava 19 Suodatin2-varoitusvalo Osoittaa, että hiukkas- tai taskusuodatin on vaihdettava 20 Ilmamäärä-vääntökytkin Halutun ilmamäärän säätäminen 21 Käyttötuntilaskuri Käyttötuntien näyttö 22 Flowmatic ja näyttö Ilmamäärän näyttö (tilavuusvirta) Laitteen kytkeminen päälle

1. Varmista, ettei ilman imu- ja poistoaukkoja ole peitetty.

2. Kierrä Ilmamäärä-vääntökytkin(20) vastapäivään

ð Virtapainike(17) syttyy. Ilmamäärän säätäminen Portaattomalla Ilmamäärä-vääntökytkimellä(20) voit säätää puhaltimen kierroslukua ja samalla laitteen siirtämää ilmamäärää. Käytöstä poistaminen Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät.

• Irrota laite sähköverkosta vetämällä verkkopistoke pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta.10 FI ilmanpuhdistin TAC 5000 Tilattavat lisävarusteet Varoitus Käytä ainoastaan näissä ohjeissa mainittuja lisävarusteita ja -laitteita. Muiden kuin ohjeissa suositeltujen työvälineiden tai muiden lisävarusteiden käyttö voi aiheuttaa loukkaantumisvaaran. Nimike Tuotenumero G4 Z-Line -suodatin / ISO Coarse 75%

F7-taskusuodatin / ISO ePM10 75%

H13-hiukkassuodatin, hyväksyntä pölyluokalle H

G3-maalisumusuodatin / ISO Coarse 30%

Aktiivihiilisuodatin 7165005000 Ilmansiirtoletku Tronect SP-T, pituus 7,6 m

Viat ja häiriöt Laitteen toiminta on tarkastettu monta kertaa valmistuksen aikana. Jos toiminnassa tästä huolimatta ilmenee häiriöitä, tarkista laite seuraavan luettelon mukaan. Laite ei käynnisty:

• Tarkista verkkoliitäntä.

• Tarkista virtajohto ja verkkopistoke vaurioiden varalta.

• Tarkista käyttöpaikan sulake.

• Odota 10 minuuttia ennen kuin käynnistät laitteen uudelleen. Jos laite ei käynnisty, toimita se sähköisten osien tarkistukseen asiantuntijalle tai yritykselle Trotec. Laite on äänekäs tai tärisee:

• Tarkista, onko laite asetettu suoraan ja tukevasti. Laite kuumenee voimakkaasti, pitää kovaa ääntä tai menettää tehoaan:

• Tarkista, ovatko ilman tuloaukko ja ilmansuodatin likaantuneet. Poista lika ulkopuolelta. Laitteesta lähtee epämiellyttäviä haju:

• Ilmassa on ehkä savua, esim. voimakasta tupakansavua, hajuja ja epäpuhtauksia. Tuuleta tila. Laite ei toimi moitteettomasti tarkastusten jälkeen: Ota yhteyttä valmistajan asiakaspalveluun. Toimita laite tarvittaessa korjattavaksi valtuutettuun sähköalan ammattiliikkeeseen tai valmistajalle.FI 11 ilmanpuhdistin TAC 5000 Huolto Toimenpiteet ennen huoltoa Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät.

• Irrota laite sähköverkosta vetämällä verkkopistoke pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta. Varoitus sähköjännitteestä Laitteen avaamisen vaativia toimenpiteitä saavat suorittaa vain valtuutetut ammattiliikkeet ja valmistaja. Huomaa Huomioi ylijännitesuoja. Laitteessa on ylijännitesuoja. Huomioi sähköturvallisuutta tarkastettaessa, että koestusjännite on alennettava 250volttiin. Kotelon puhdistus Puhdista kotelo kostutetulla, pehmeällä ja nukkaamattomalla liinalla. Varmista, että laitteen sisään ei pääse kosteutta. Varmista, että sähköosat eivät pääse kostumaan. Älä käytä liinan kostuttamiseen voimakkaita puhdistusaineita, kuten puhdistussuihkeita, liuotteita, alkoholipitoisia puhdistusaineita tai hankausaineita. Laitteen sisäosien likaisuuden silmämääräinen tarkistus

1. Irrota ilmansuodattimet.

2. Valaise laitteen aukkoja taskulampulla.

3. Tarkista laitteen sisäosien likaisuus.

4. Jos laitteen sisäosissa on runsaasti pölyä, puhdista ne

5. Aseta ilmansuodatin takaisin paikoilleen.

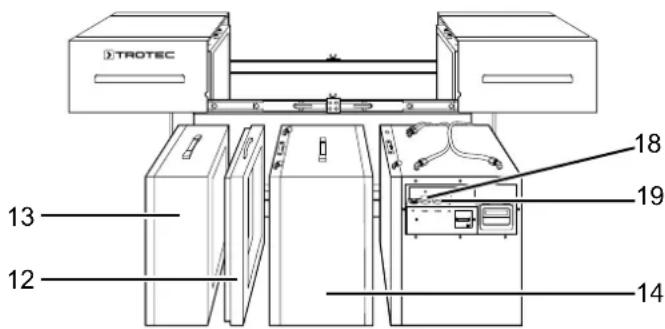

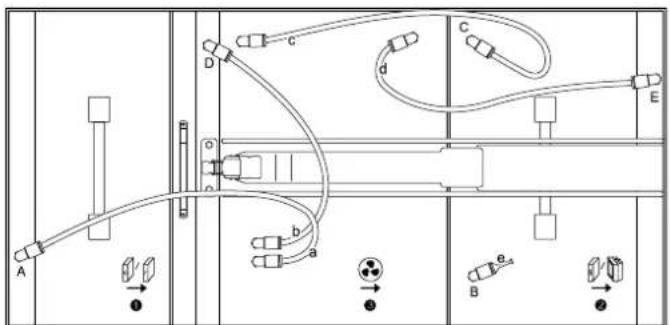

Suodattimen vaihto Suodattimet on vaihdettava, kun suodattimen1(18) tai suodattimen2 varoitusvalo(19) syttyy käytön aikana ja kuuluu akustinen merkkiääni.

1. Vedä ilmaletku A irti mittauskohdasta.

2. Vedä kiristyskehikko(12) yläkautta ulos.

3. Vedä esisuodatinlaatikko(13) yläkautta laitteesta ja ota

suodattimet laatikosta.

4. Avaa tarvittaessa myös suodatinlaatikkojen suljin ja

vapauta kiristysvipu.

5. Vedä ilmaletkut B ja C irti mittauskohdista.

6. Siirrä pääsuodatinlaatikkoa(14) hieman sivuttain.

7. Vedä pääsuodatinlaatikko(14) yläkautta laitteesta ja ota

suodattimet laatikosta.

8. Asenna suodatinlaatikot päinvastaisessa järjestyksessä.

Teleskooppikiskojen rasvaaminen Kansien teleskooppikiskot(10) on rasvattava puhdistuksen jälkeen tai tarvittaessa.12 FI ilmanpuhdistin TAC 5000 Hävittäminen Hävitä pakkausmateriaalit aina ympäristöä säästävällä tavalla ja voimassa olevien paikallisten määräysten mukaisesti. Yliviivatun roskatynnyrin symboli tarkoittaa, ettei tätä laitetta eikä sen mahdollisia komponentteja saa sähkö- ja elektroniikkalaiteromusta annetun direktiivin (2012/19/EU) ja kansallisten lakien mukaan hävittää kotitalousjätteen mukana niiden käyttöiän lopussa. Lähellä sijaitseviin keräyspisteisiin voi maksutta palauttaa vanhoja sähkö- ja elektroniikkalaitteita. Osoitteet saat oman asuinpaikkakuntasi jäteneuvonnasta. Löydät lisätietoa monia EU-maita koskevista muista palautusmahdollisuuksista myös verkkosivuiltamme https://hub.trotec.com/?id=45090. Käänny muussa tapauksessa virallisen, omassa asuinmaassasi hyväksytyn käytettyjen laitteiden kierrätysliikkeen puoleen. Sähkö- ja elektroniikkaromun erillisen keräyksen tarkoituksena on mahdollistaa vanhojen laitteiden kierrätys ja kaikenlainen uusiokäyttö sekä estää laitteiden mahdollisesti sisältämien vaarallisten aineiden haitalliset vaikutukset ympäristölle ja ihmisten terveydelle hävittämisen yhteydessä.FI 13 ilmanpuhdistin TAC 5000 Tekninen liite Tekniset tiedot Parametri Arvo Malli TAC 5000 Tuotenumero 1580000125 Ilmamäärä, maks. 4500m

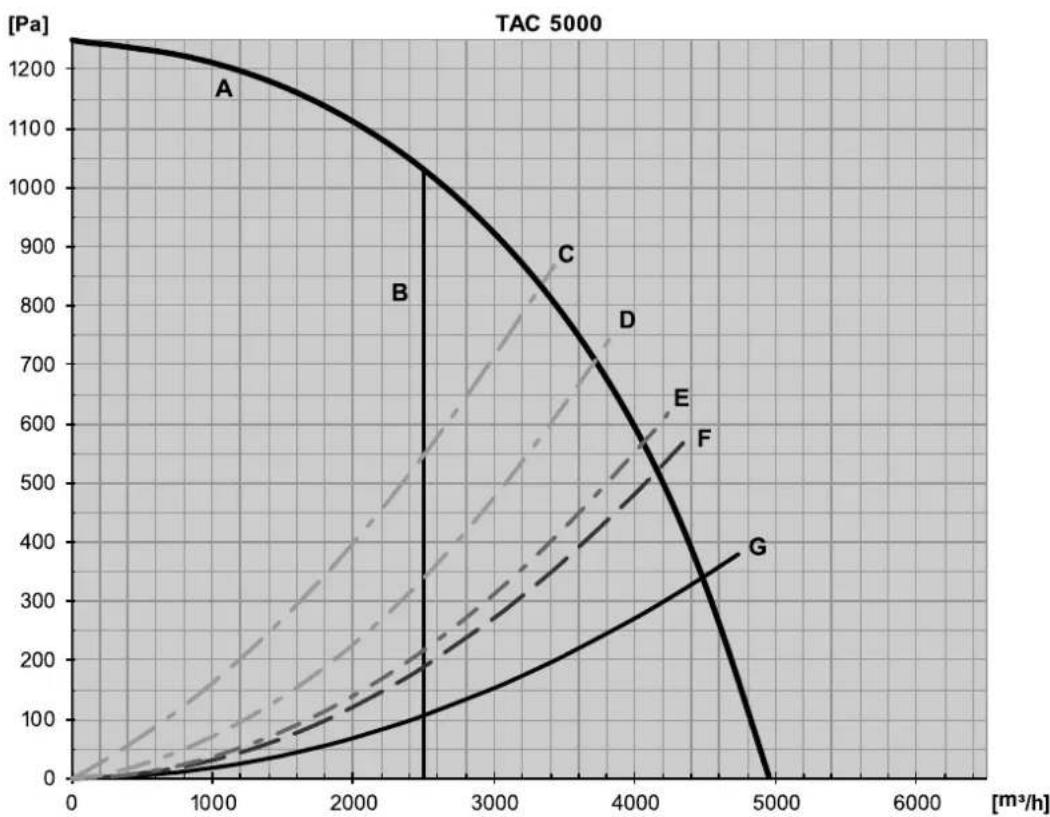

Suositeltu ilmamäärä pölyluokalle H Tilakoko Kun suodatuspinta-ala H13 2500m

Pölyluokka (standardin DIN EN 60335-2-69 mukaan) Pölyluokka H (erotuskyky ≤ 0,005%) aineille, joiden työperäisen altistuksen raja-arvo on ≤0,1mg/m

syöpää aiheuttaville vaarallisille aineille vaarallisia aineita koskevan asetuksen GefStoffV § 11 ja TRGS 905:n / 906:n mukaan, hyväksytty asbestisaneeraukseen TRGS 519:n mukaan Moottorin teho 1270 W Verkkoliitäntä 1/N/PE ~230V/50–60Hz Nimellisvirta 4,8A Liitäntäjohto CEE 7/7, johdon pituus 2,5 m kumijohto (H05RR-F), pituus = 2,5m Ilmansiirtoletkun liitin imu-/poistopuolella 400mm Äänitaso (etäisyys 1 m) 68 dB(A) Mitat (pituus x leveys x korkeus) 1252x 690x 926mm Paino 113 kg Käyttötarkoitukseen suositellut suodatinyhdistelmät ja vastaava tilakoko Soveltuvat tilat enintään

Käyttöalueet Suodatinyhdistelmä m

Huonetilan oletettu korkeus 3m;

Tyypilliset karkean pölyn sovellukset: sahaus, viilaus;

Tyypilliset hienopölysovellukset: saneeraustyöt mineraali- tai lasivillapitoisilla materiaaleilla;

Tyypilliset hiukkassovellukset: hionta, asbesti- tai homesienisaneeraus, mineraalipölyt jne.;

H13 kytketty jälkeen;

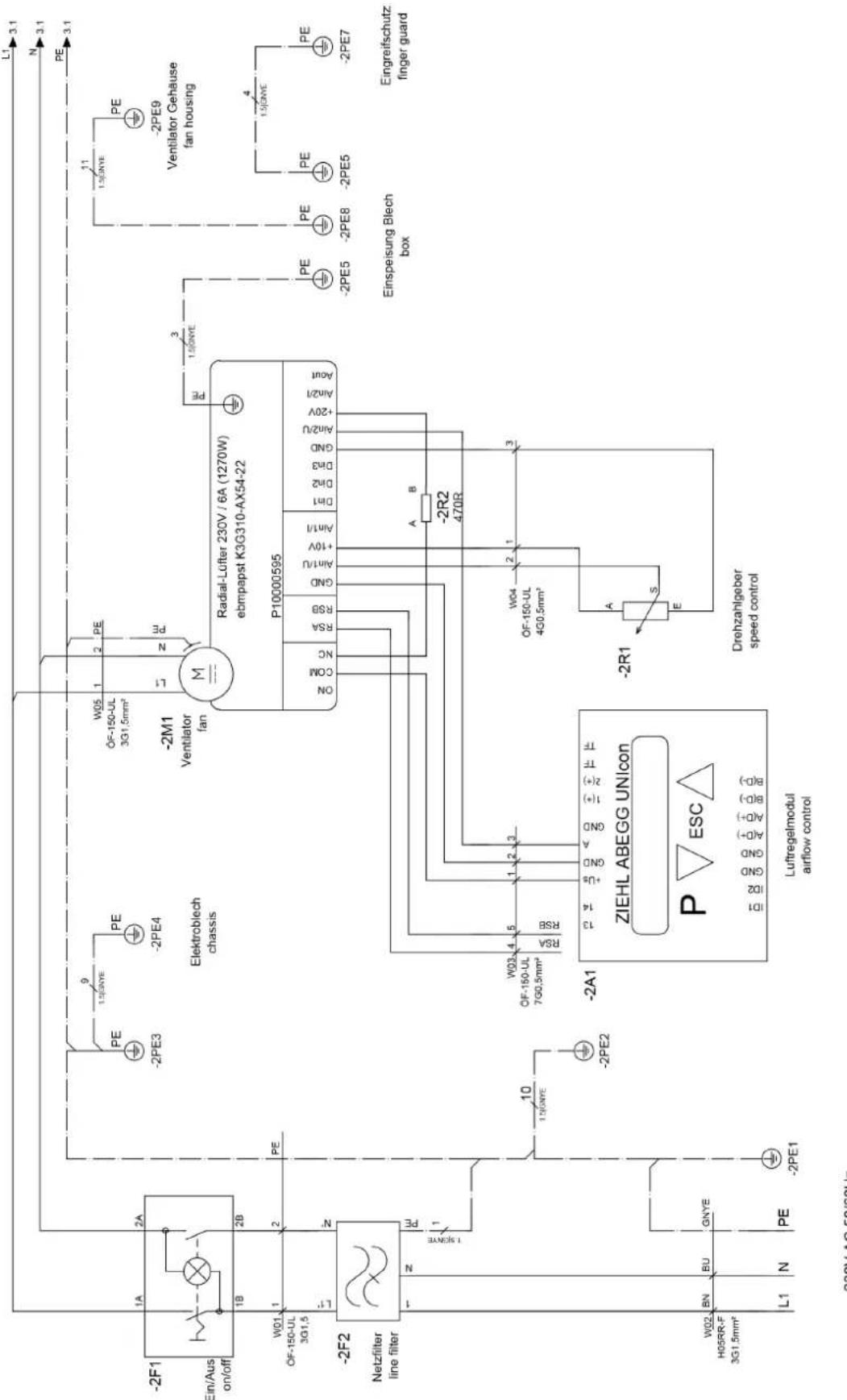

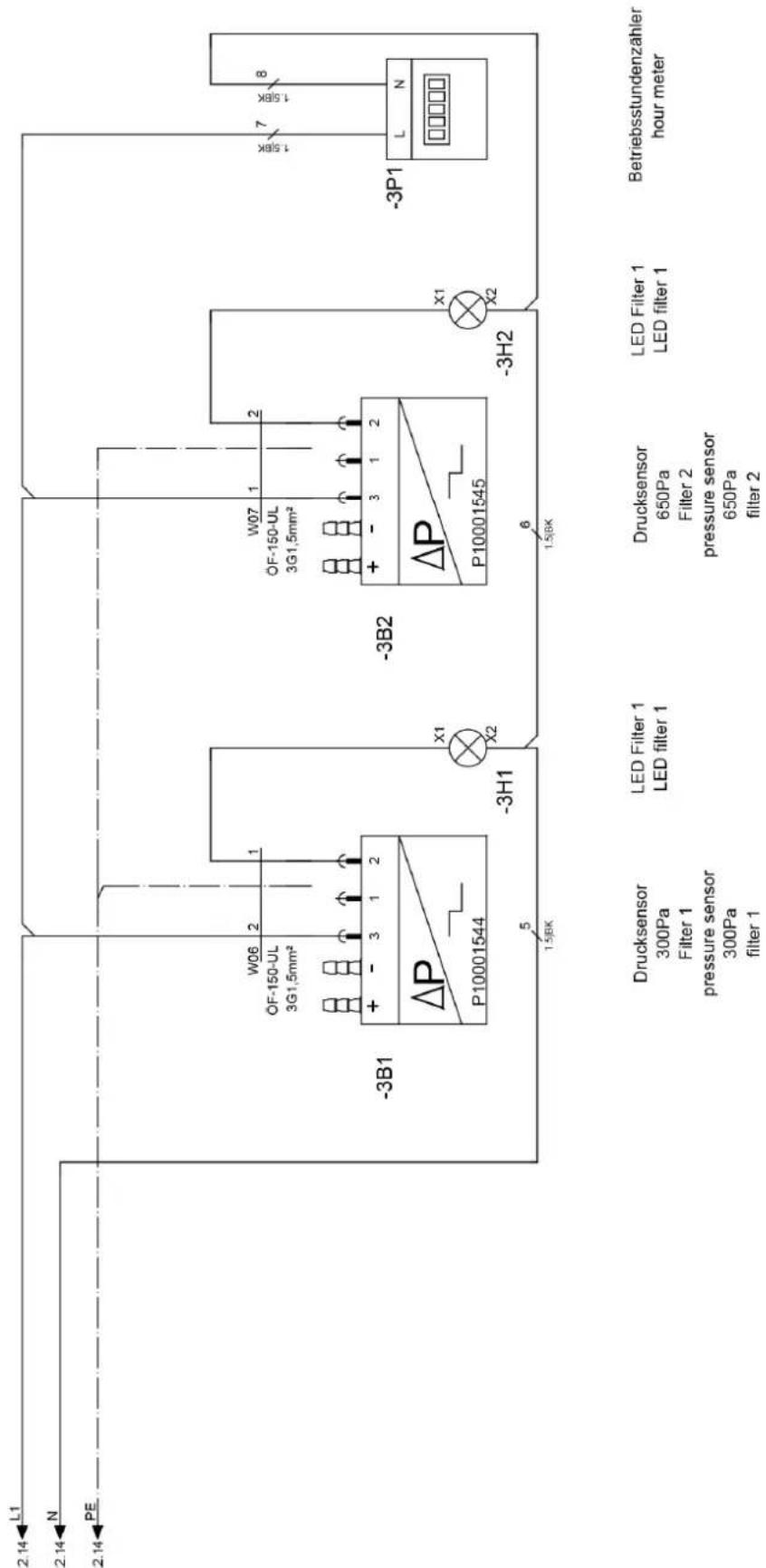

ilmanvaihtoa tunnissa Vaihtoehtoiset varusteet (pyynnöstä) Ohjattavat pyörät, joissa ilmarenkaat, eivät jätä jälkiä Kiintopyörät (ohjattavien pyörien sijaan) Trukkitaskut haarukkatrukille14 FI ilmanpuhdistin TAC 5000 Tehokäyrä A Puhallin B Suositeltu ilmamäärä pölyluokalle H C Mukana suodatinyhdistelmä G4 + H13 (hyväksyntä pölyluokalle H) ja ilmansiirtoletku* D Mukana suodatinyhdistelmä G4 + F7 ja ilmansiirtoletku* E Mukana suodatin G4 ja ilmansiirtoletku* Mukana maalisumusuodatin ja ilmansiirtoletku* F Ilman suodatinta, mukana ilmansiirtoletku* *Liitetään painepuolelle, vakiopituus 7,6 m, asennettu 90°:n kulmaan. Ilmaletkun asentaminen suoraan ilman mutkia mahdollistaa jopa 25% suuremmat ilmamäärät!FI 15 ilmanpuhdistin TAC 5000 Kokonaisnäkymä Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista.

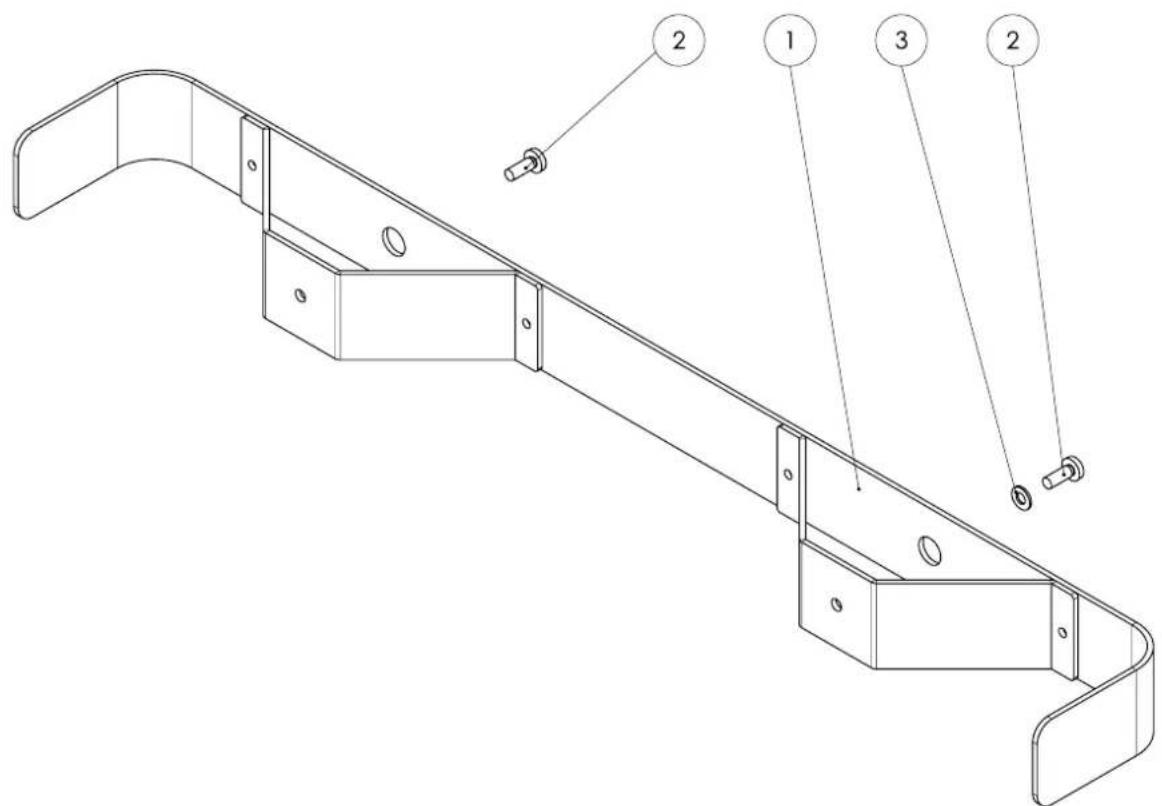

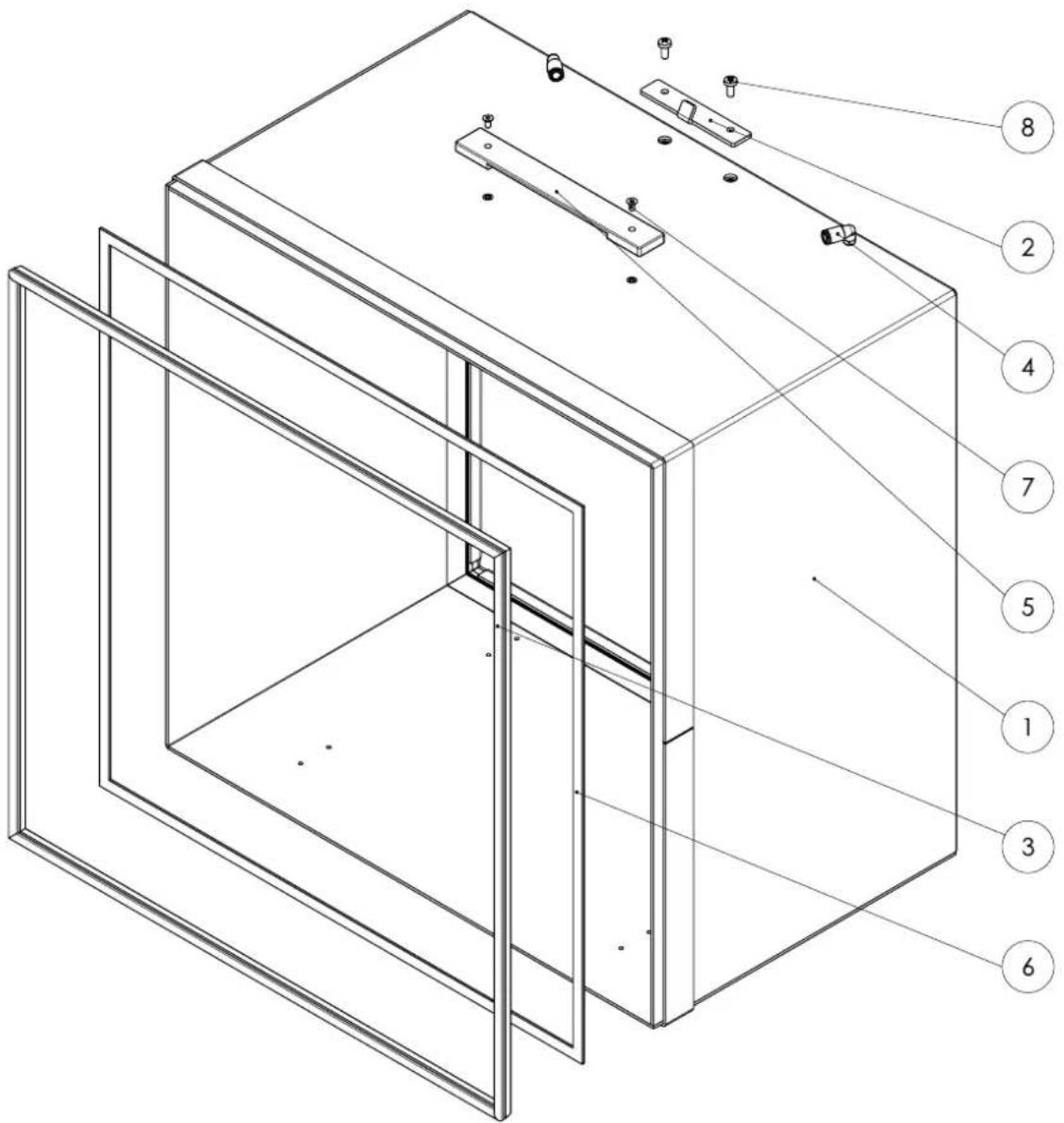

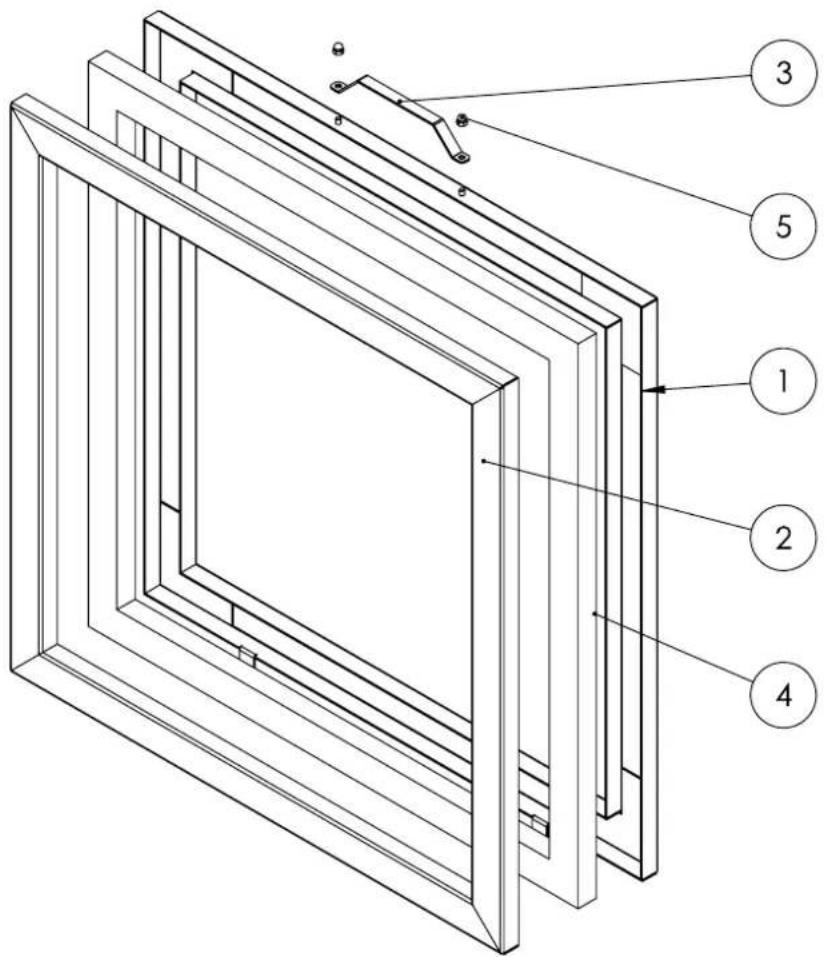

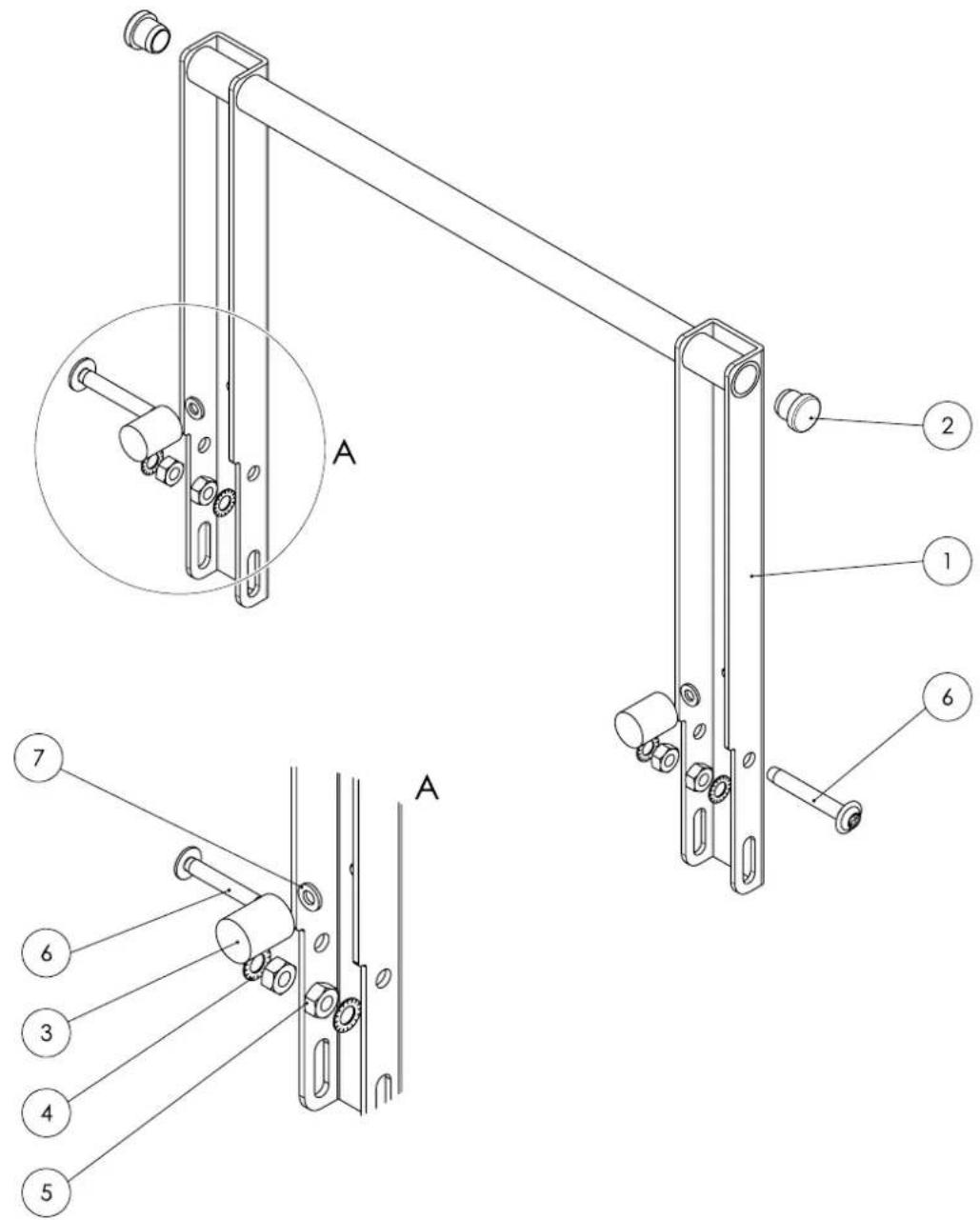

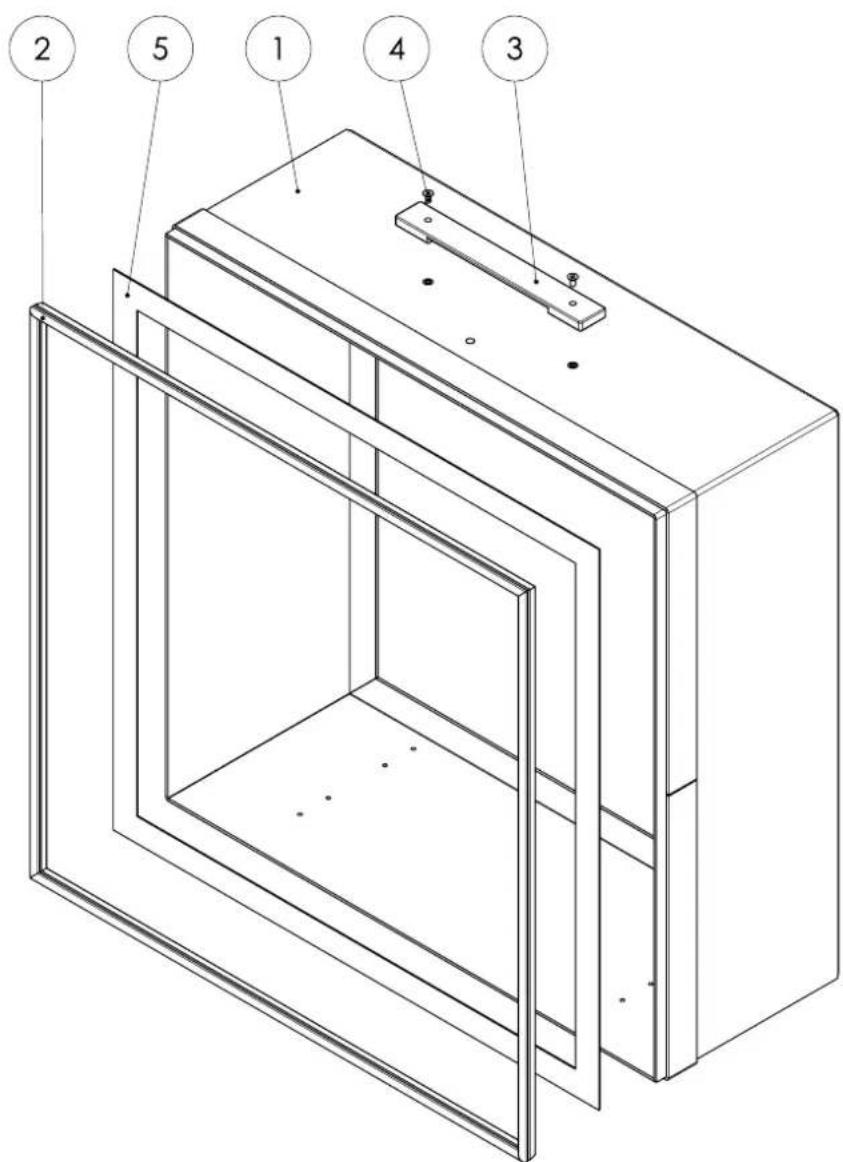

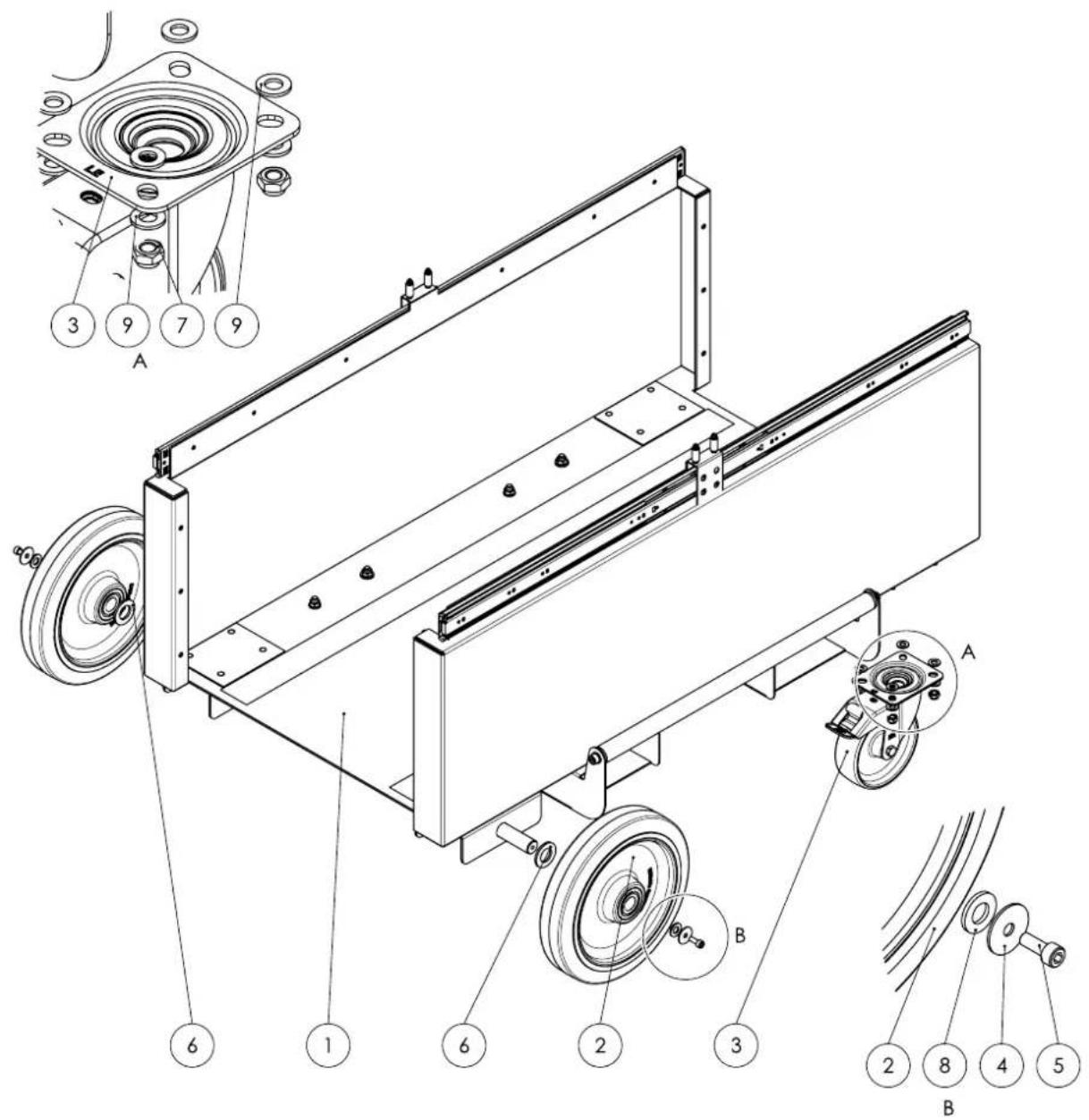

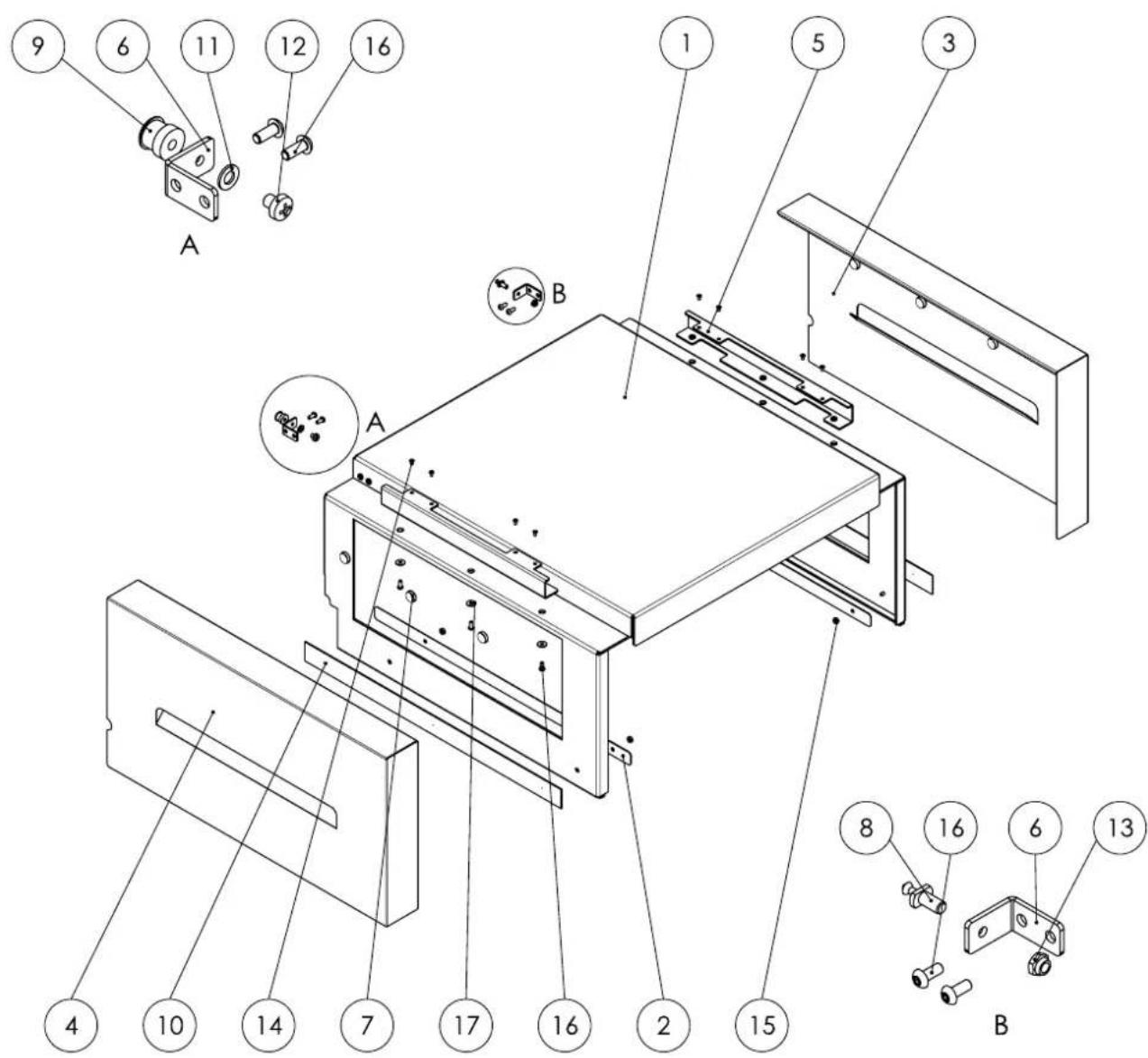

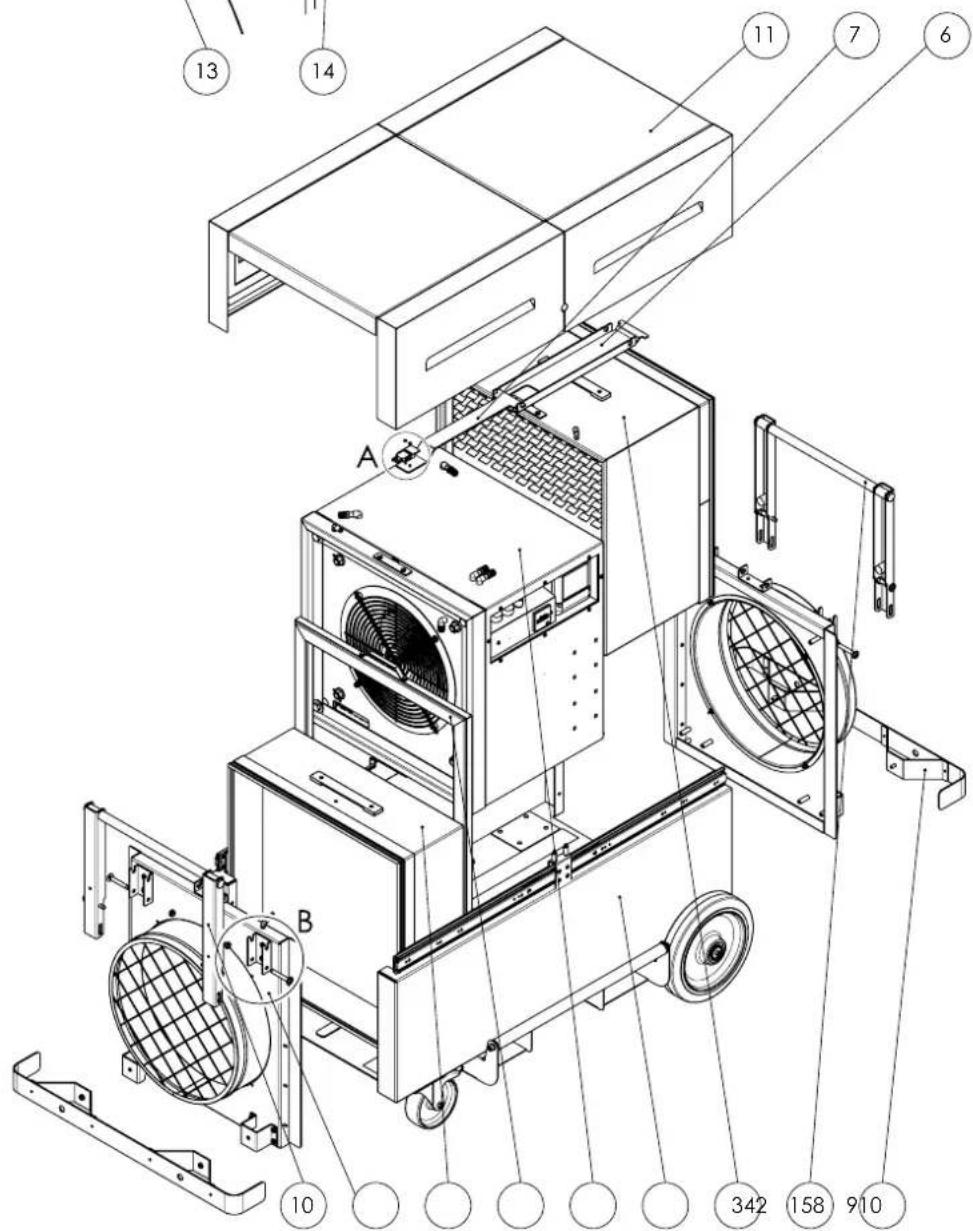

141316 FI ilmanpuhdistin TAC 5000 Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Peruskotelo ZAT0001045 9 Törmäyssuoja takana ZAT0001055 2 Esisuodatin ZAT0001167 10 Runko ZAT0001140 3 HEPA ZAT0001004 11 Kansi ZAT0001062 4 Puhallin ZAT0001033 12 Jousikiristyselementti P10000615 5 Kiinnityselementti ZAT0000975 13 Mutteri P10000099 6 Kiinnitysvarsi P10003329 14 Ruuvi P10001594 7 Kiristystanko P10003328 15 Mutteri P10001121 8 Ilman ulostulo ZAT0001119FI 17 ilmanpuhdistin TAC 5000 Peruskotelo Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Pohjakaukalo ZAT0001110 6 Aluslevy P10001612 2 Pyörä P10001535 7 Mutteri P10000099 3 Pyörä P10001534 8 Aluslevy P10000306 4 Aluslevy P10001119 9 Aluslevy P10000016 5 Ruuvi P1000125218 FI ilmanpuhdistin TAC 5000 Esisuodatin Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Esisuodattimen kotelo P10003310 4 Ruuvi P10000849 2 Tiiviste P10000290 5 Tiivistenauha P10007992 3 Remmikahva P10001543FI 19 ilmanpuhdistin TAC 5000 HEPA Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 HEPA-kehys SBG P10003303 5 Remmikahva P10001543 2 Kiinnityslevy P10003309 6 Tiivistenauha P10000357 3 Tiiviste P10000290 7 Ruuvi P10000849 4 Kulmaliitin P10001306 8 Ruuvi P1000119620 FI ilmanpuhdistin TAC 5000 Puhallin Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista.

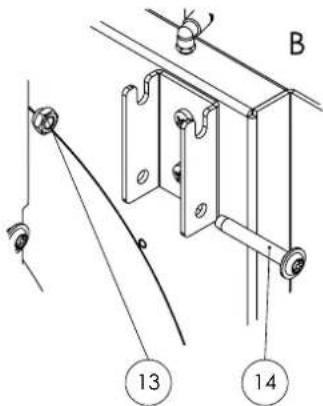

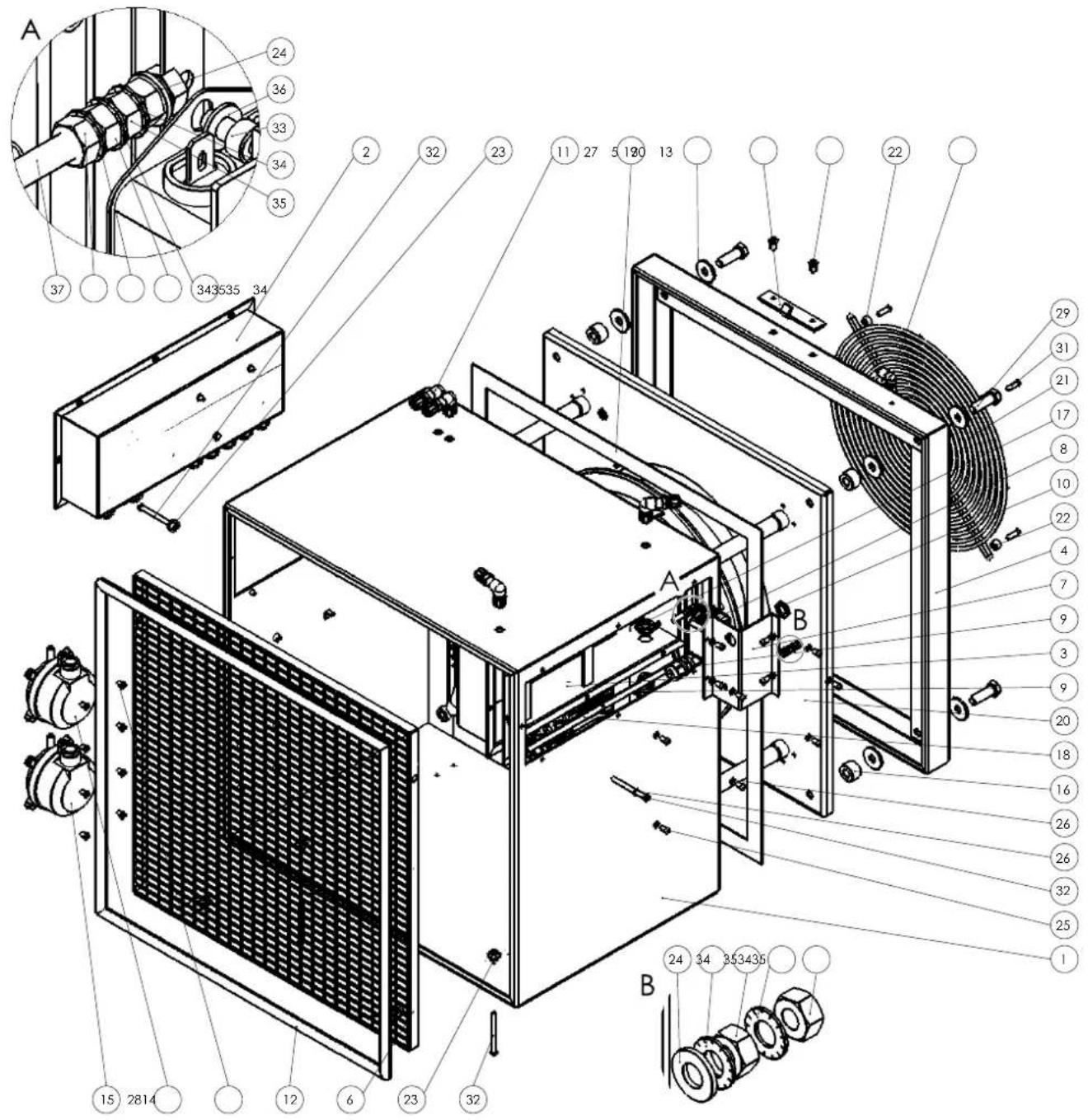

24 34 353435FI 21 ilmanpuhdistin TAC 5000 Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Puhallinkotelo P10003306 20 Puhallin P10000595 2 Sähkökotelo ZAT0001087 21 Suojaritilä P10006720 3 Kaapelikotelo SBG P10008302 22 Väliholkki P10001110 4 Puhaltimen kehys P10003307 23 Läpivienti P10001417 5 Kiinnityslevy P10003309 24 Aluslevy P10001134 6 Kosketussuoja P10008299 25 Ruuvi P10000782 7 Verkkosuodattimen suojus P10008300 26 Aluslevy P10001310 8 Verkkosuodatin P10001275 27 Aluslevy P10000490 9 Kaapeliholkki P10007561 28 Ruuvi P10000322 10 Mutteri P10003618 29 Ruuvi P10001461 11 Kulmalaipioliitin P10001550 30 Ruuvi P10001196 12 Tiiviste P10001855 31 Ruuvi P10001640 13 Kulmaliitin P10001306 32 Ruuvi P10008232 14 Paine-erokytkin P10001544 33 Ruuvi P10001129 15 Paine-erokytkin P10001545 34 Aluslevy P10000404 16 Väliholkki P10001434 35 Mutteri P10000006 17 Mutteri P10007562 36 Aluslevy P10000038 18 Tiivistenauha P10000357 37 Ruuvi P10001958 19 Tiivistenauha P1000799222 FI ilmanpuhdistin TAC 5000 Kiinnityselementti Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Kiinnityskehys P10003301 4 Tiivistenauha P10001422 2 Kiinnityskehys P10003302 5 Mutteri P10000768 3 Kahva P10002158FI 23 ilmanpuhdistin TAC 5000 Kansi Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Kansi SBG P10003312 10 Magneettinauha P10001741 2 Vahvikelevy P10006757 11 Aluslevy P10000211 3 Sivuosa P10003313 12 Ruuvi P10001179 4 Suojus SBG P10003314 13 Mutteri P10000210 5 Kääntökulma P10003315 14 Ruuvi P10000783 6 Kulma P10003316 15 Mutteri P10000208 7 Magneetti P10001547 16 Ruuvi P10000782 8 Sulkutappi P10001244 17 Aluslevy P10000449 9 Sulkuholkki P1000124324 FI ilmanpuhdistin TAC 5000 Sähkökotelo Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista.

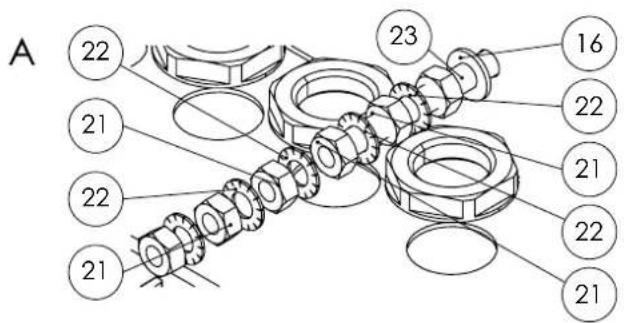

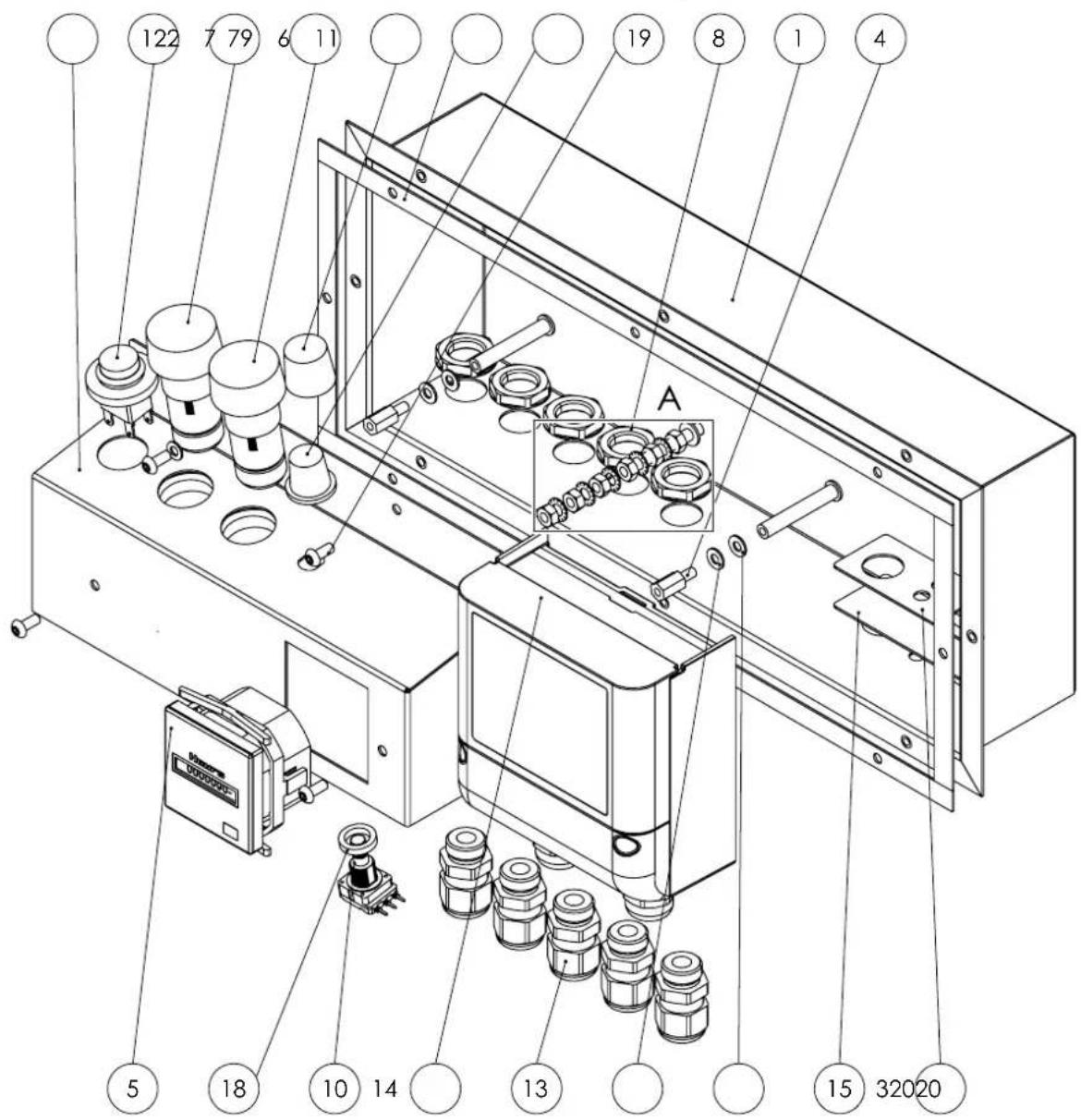

23FI 25 ilmanpuhdistin TAC 5000 Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Sähkökotelo P10006259 13 Kaapeliholkki P10007561 2 Sähköasennuslevy P10003305 14 Paineanturi P10006258 3 Tiivistelevy P10006260 15 Tiivistenauha P10000357 4 Väliholkki P10001555 16 Aluslevy P10001134 5 Käyttötuntilaskuri P10001137 17 Aluslevy P10001310 6 Tiivistenauha P10000357 18 Väliholkki P10000364 7 Merkkivalo P10002353 19 Ruuvi P10000782 8 Mutteri P10007562 20 Aluslevy P10000038 9 Suojus P10001249 21 Mutteri P10000006 10 Potentiometri P10001751 22 Aluslevy P10000404 11 Kiertonuppi P10001250 23 Ruuvi P10001958 12 Kytkin P1000137626 FI ilmanpuhdistin TAC 5000 Ilman ulostulo Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Ilman ulostulo P10003318 8 Kulmaliitin P10001306 2 Runkopidike P10003319 9 Aluslevy P10001133 3 Puskuritangon pidike P10003320 10 Ruuvi P10001200 4 Puskuritangon pidike P10003321 11 Mutteri P10000013 5 Sulkutulppa P10001646 12 Aluslevy P10000449 6 Tiivistenauha P10000357 13 Aluslevy P10001310 7 Putkimuhvi P10000655 14 Ruuvi P10001960FI 27 ilmanpuhdistin TAC 5000 Runko Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Runko P10003317 5 Mutteri P10001188 2 Lamellitulppa P10002041 6 Ruuvi P10001594 3 Kumisuojus P10001546 7 Aluslevy P10000019 4 Aluslevy P1000111128 FI ilmanpuhdistin TAC 5000 Törmäyssuoja Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Puskuritanko SBG P10003311 3 Aluslevy P10001133 2 Ruuvi P10001200FI 29 ilmanpuhdistin TAC 5000 Kytkentäkaaviot30 FI ilmanpuhdistin TAC 5000FI 31 ilmanpuhdistin TAC 5000 EU-vaatimustenmukaisuusvakuutus (käännös alkuperäisestä) Käännös alkuperäisestä vaatimustenmukaisuusvakuutuksesta konedirektiivin 2006/42/EY liitteenII 1osanAjakson mukaisesti Trotec GmbH vakuuttaa yksinomaisella vastuulla, että jäljempänä yksilöity tuote on kehitetty, suunniteltu ja valmistettu EY-konedirektiivin 2006/42/EY kaikkien asianmukaisten vaatimusten mukaisesti. Tuotemalli/tuote: TAC 5000 Tuotetyyppi: ilmanpuhdistin Valmistusvuosi alkaen:

Tuote täyttää lisäksi seuraavien direktiivien/asetusten kaikki asianmukaiset vaatimukset:

• 2014/30/EU Sovelletut yhdenmukaistetut standardit:

• EN 60335-2-65:2003/A11:2012 Sovelletut kansalliset standardit ja tekniset eritelmät:

• EN 62233:2008 Valmistaja ja teknisen tiedoston kokoamiseen valtuutettu henkilö: Trotec GmbH Grebbener Straße 7, D-52525 Heinsberg Puhelin: +49 2452 962 400 S-posti: info@trotec.de Laatimispaikka ja -päivämäärä: Heinsberg 17.11.2024 Joachim Ludwig, toimitusjohtajaTrotec GmbH Grebbener Str. 7 52525 Heinsberg Germany
