KÄYTTÖOHJE TAC 3000 TROTEC

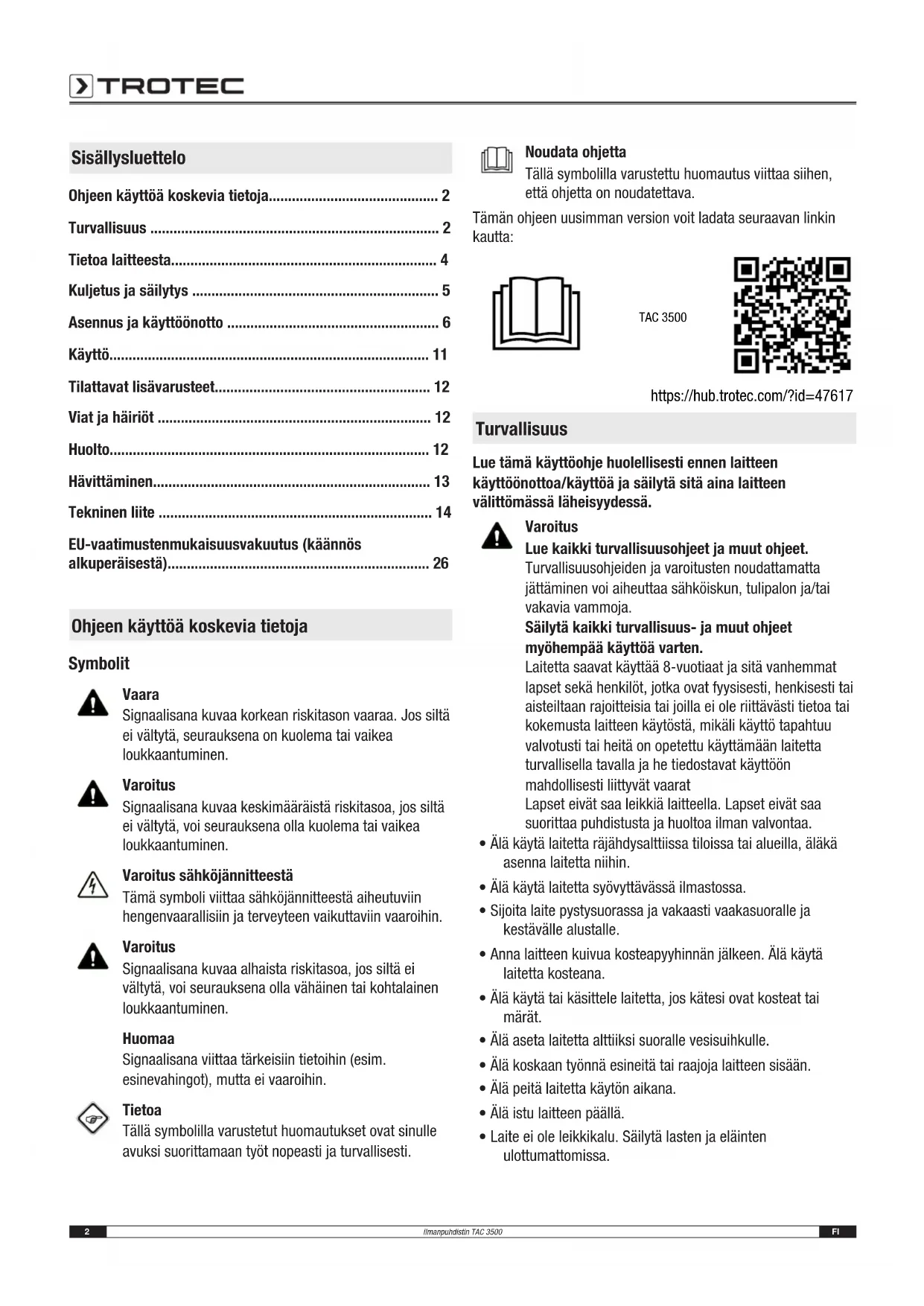

• ILMANPUHDISTIN2 FI ilmanpuhdistin TAC 3500 Sisällysluettelo Ohjeen käyttöä koskevia tietoja p. 2
• Turvallisuus p. 2
• Tietoa laitteesta p. 4
• Kuljetus ja säilytys p. 5
• Asennus ja käyttöönotto p. 6
• Käyttö p. 11
• Tilattavat lisävarusteet p. 12
• Viat ja häiriöt p. 12
• Huolto p. 12
• Hävittäminen p. 13
• Tekninen liite p. 14
• EU-vaatimustenmukaisuusvakuutus (käännös alkuperäisestä) Ohjeen käyttöä koskevia tietoja Symbolit Vaara Signaalisana kuvaa korkean riskitason vaaraa. Jos siltä ei vältytä, seurauksena on kuolema tai vaikea loukkaantuminen. Varoitus Signaalisana kuvaa keskimääräistä riskitasoa, jos siltä ei vältytä, voi seurauksena olla kuolema tai vaikea loukkaantuminen. Varoitus sähköjännitteestä Tämä symboli viittaa sähköjännitteestä aiheutuviin hengenvaarallisiin ja terveyteen vaikuttaviin vaaroihin. Varoitus Signaalisana kuvaa alhaista riskitasoa, jos siltä ei vältytä, voi seurauksena olla vähäinen tai kohtalainen loukkaantuminen. Huomaa Signaalisana viittaa tärkeisiin tietoihin (esim. esinevahingot), mutta ei vaaroihin. Tietoa Tällä symbolilla varustetut huomautukset ovat sinulle avuksi suorittamaan työt nopeasti ja turvallisesti. Noudata ohjetta Tällä symbolilla varustettu huomautus viittaa siihen, että ohjetta on noudatettava. Tämän ohjeen uusimman version voit ladata seuraavan linkin kautta: TAC 3500 https://hub.trotec.com/?id=47617 Turvallisuus Lue tämä käyttöohje huolellisesti ennen laitteen käyttöönottoa/käyttöä ja säilytä sitä aina laitteen välittömässä läheisyydessä. Varoitus Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja varoitusten noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttöä varten. Laitetta saavat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, jotka ovat fyysisesti, henkisesti tai aisteiltaan rajoitteisia tai joilla ei ole riittävästi tietoa tai kokemusta laitteen käytöstä, mikäli käyttö tapahtuu valvotusti tai heitä on opetettu käyttämään laitetta turvallisella tavalla ja he tiedostavat käyttöön mahdollisesti liittyvät vaarat Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja huoltoa ilman valvontaa. p. 26

• Älä käytä laitetta räjähdysalttiissa tiloissa tai alueilla, äläkä asenna laitetta niihin.

• Älä käytä laitetta syövyttävässä ilmastossa.

• Sijoita laite pystysuorassa ja vakaasti vaakasuoralle ja kestävälle alustalle.

• Anna laitteen kuivua kosteapyyhinnän jälkeen. Älä käytä laitetta kosteana.

• Älä käytä tai käsittele laitetta, jos kätesi ovat kosteat tai märät.

• Älä aseta laitetta alttiiksi suoralle vesisuihkulle.

• Älä koskaan työnnä esineitä tai raajoja laitteen sisään.

• Älä peitä laitetta käytön aikana.

• Älä istu laitteen päällä.

• Laite ei ole leikkikalu. Säilytä lasten ja eläinten ulottumattomissa.FI 3 ilmanpuhdistin TAC 3500

• Tarkista laite, varusteet ja liitännät jokaisen käytön jälkeen mahdollisten vaurioiden varalta. Älä käytä laitetta tai laiteosia, jos ne ovat vaurioituneet.

• Varmista, että laitteen ulkopuolella olevat sähköjohdot on suojattu vaurioitumiselta (esim. eläimiltä). Älä käytä laitetta koskaan, jos johdot tai verkkoliitäntä ovat vaurioituneet!

• Sähköliitännän on vastattava Tekninen liite -luvussa annettuja tietoja.

• Liitä verkkopistoke määräysten mukaisesti suojattuun pistorasiaan.

• Valitse jatkojohdon pituus teknisten tietojen mukaisesti. Rullaa jatkojohto kokonaan auki. Vältä sähköistä ylikuormitusta.

• Irrota laitteen virtajohto pistorasiasta hoito-, huolto- tai korjaustöiden ajaksi tarttumalla pistokkeeseen.

• Katkaise laitteen virta ja irrota virtajohto pistorasiasta, kun laitetta ei käytetä.

• Älä koskaan käytä laitetta, jos pistoke tai virtajohto on vaurioitunut. Jos laitteen virtajohto vaurioituu, valmistajan tai sen huoltopalvelun tai vastaavan pätevän henkilön on vaihdettava se vaaratilanteiden välttämiseksi. Vialliset virtajohdot aiheuttavat vakavan loukkaantumisvaaran!

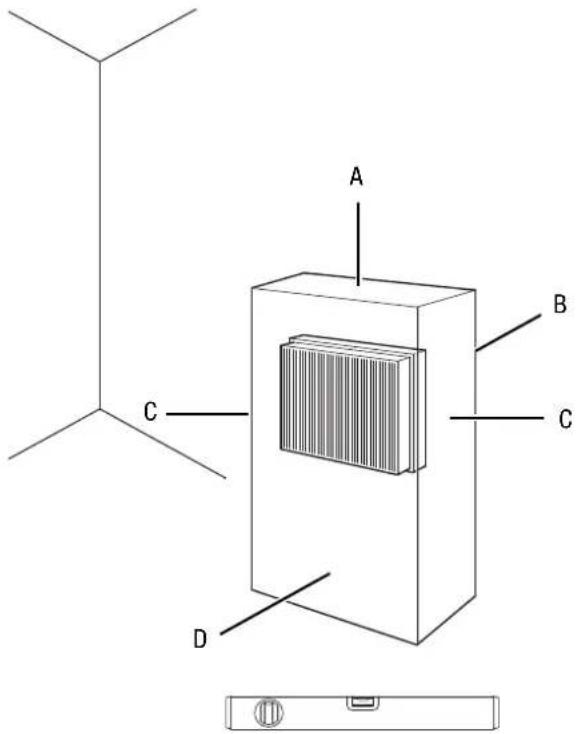

• Sijoita laite Tekninen liite -luvussa ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin sekä varastointi- ja käyttöolosuhteet.

• Varmista, että ilman tulo- ja poistoaukot eivät peity.

• Varmista, että ilman sisäänmenon ja ulostulon välittömässä läheisyydessä ei ole irtonaisia esineitä eikä likaa.

• Älä irrota laitteen turvamerkintöjä, tarroja tai etikettejä. Pidä kaikki turvamerkinnät, tarrat ja etiketit luettavassa kunnossa.

• Varmista, että ilman tuloaukoissa ei ole likaa ja irtohiukkasia.

• Hävitä vaihdetut suodattimet asianmukaisesti, erityisesti terveydelle vaarallisten aineiden suodatuksen jälkeen.

• Älä koskaan käytä laitetta hyllytasona tai astinpintana. Määräystenmukainen käyttö Käytä laitetta ainoastaan ilmassa olevien sähköä johtamattomien ja palamattomien pölyjen, huurujen tai hiukkasten puhdistukseen käyttämällä soveltuvia suodatinluokkia ja teknisiä tietoja noudattaen. Laite on tarkoitettu kaupalliseen käyttöön. Muu kuin käyttötarkoituksen mukainen käyttö katsotaan väärinkäytöksi. Kohtuudella ennakoitavissa oleva väärinkäyttö

• Älä sijoita laitetta kostealle tai märälle alustalle.

• Älä aseta esineitä, esim. vaatteita, kuivumaan laitteen päälle.

• Älä käytä laitetta ulkotiloissa.

• Älä käytä laitetta höyryjen tai nesteiden imuun.

• Älä tee laitteeseen omavaltaisia muutoksia. Henkilöstön pätevyys Laitetta käyttävien henkilöiden on:

• heillä on oltava perustavat tiedot sähkölaitteiden turvallisesta käsittelystä.

• luettava ja ymmärrettävä ohje, erityisesti Turvallisuus-luku. Sähköalan ammattihenkilö Alan koulutuksen saaneiden sähköalan ammattihenkilöiden on pystyttävä lukemaan ja ymmärtämään sähkökytkentäkaavioita, ottamaan käyttöön, huoltamaan ja pitämään kunnossa sähkökoneita, johdottamaan kytkentä- ja ohjauskaappeja, takaamaan sähköisten komponenttien toimintakelpoisuus ja tunnistamaan sähköisten ja elektronisten järjestelmien käyttöön liittyvät mahdolliset vaarat. Tehtävään perehdytetyt henkilöt Tehtävään perehdytetyt henkilöt ovat saaneet käyttäjäyritykseltä koulutuksen heille osoitettuihin tehtäviin ja tietoa mahdollisista vaaroista, joita epäasiallinen menettely voi aiheuttaa. Nämä henkilöt saavat käyttää ja kuljettaa laitetta sekä suorittaa yksinkertaisia huoltotoimia (kotelon ja puhaltimen puhdistaminen). Laitetta saavat käyttää vain perehdytetyt henkilöt.4 FI ilmanpuhdistin TAC 3500 Muut vaarat Varoitus sähköjännitteestä Sähköosien huoltotöitä saavat suorittaa vain niihin valtuutetut asiantuntijat! Varoitus sähköjännitteestä Irrota verkkopistoke pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä! Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät. Vedä virtajohto pistorasiasta tarttumalla verkkopistokkeeseen. Varoitus Lentelevät osat aiheuttavat loukkaantumisvaaran! Varmista ennen laitteen käynnistämistä, että ilmantulo- tai poistoaukkojen läheisyydessä ei ole irrallisia esineitä (vaatteita, hiuksia jne.)! Huomaa Huomioi ylijännitesuoja. Laitteessa on ylijännitesuoja. Huomioi sähköturvallisuutta tarkastettaessa, että koestusjännite on alennettava 250volttiin. Huomaa Älä käytä laitetta ilman ilmantuloaukkoon asetettua ilmansuodatinta! Ilman ilmansuodatinta laitteen sisäpuoli likaantuu voimakkaasti. Se voi heikentää tehoa ja vahingoittaa laitetta. Huomaa Älä käytä laitteen puhdistukseen syövyttäviä puhdistusaineita tai hankaus- ja liuotusaineita. Toiminta hätätapauksessa

2. Irrota laite sähköverkosta vetämällä verkkopistoke

pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta.

3. Älä liitä viallista laitetta sähköverkkoon.

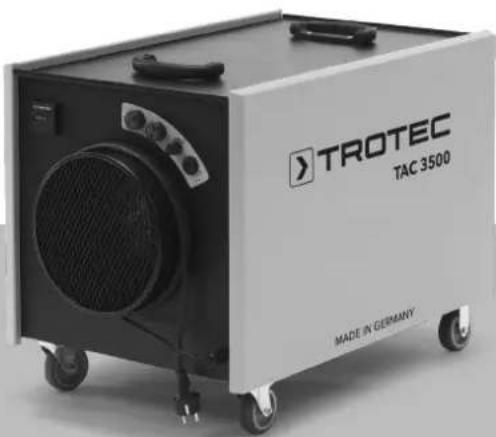

Tietoa laitteesta Laitteen kuvaus Ilmanpuhdistimia käytetään huoneilman suodattamiseen. Rakennustyömailla ja saneerauksissa ilmaan voi vapautua paljon pölyä, esimerkiksi käytettäessä kulmahiomakoneita tai suoritettaessa puhallus-, piikkaus- ja purkutöitä sekä sekoitettaessa kuivalaastia tai laattaliimaa. TAC-sarjan ilmanpuhdistimia käytetään – asetetun suodattimen mukaan – asbesti-, rakennusjäte-, kvartsi-, jauho- ja puupölyn samoin kuin homesieni-itiöiden sekä maalihiukkasten ja mineraalikuitujen poistamiseen ilmasta. Kaikkia näitä voi esiintyä yllä mainittujen töiden yhteydessä. Pölyt on imettävä mahdollisimman lähellä niiden muodostumispaikkaa, jotta haitallisten aineiden määrä hengitysilmassa voidaan minimoida. Käytetyn suodatinlaadun mukaan laitetta voi käyttää suodattamaan hartsipitoista mineraalipölyä, puupölyä, lyijypitoista pölyä, synteettisiä mineraalikuituja tai korkean lämpötilan kuituja. Laitetta voi käyttää myös homesieni- tai asbestisaneerauksissa alipaineen ylläpitoon. Muille vaarallisille aineille on lisävaatimuksia; ota huomioon vastaava vaarallisia aineita koskeva tekninen määräys (TRGS) tai maakohtaiset määräykset. Laite soveltuu seuraaviin käyttötarkoituksiin:

• alipaineen tuottaminen tilaan, esim. voimakkaasti saastuneissa tiloissa

• työalueiden ilmanpuhdistus kiertoilmalla, esim. rakennustyömaat sisätiloissa, työpajat jne.

• ylipaineen tuottaminen tilaan, esim. puhdastilat

• suodatetun raikasilman syöttö. Laitteen rakenne:

• kotelo ja pinoamistuki

• säädettävä puhallin ilman siirtoon

• suodattimen valvonta ilman tilavuusvirtaa varten Laitteessa voi käyttää erilaisia suodattimia. Se tarjoaa käyttäjälle mahdollisuuden sekä suodattimen ominaisuuksien että suodatinketjun järjestyksen konfigurointiin käyttötarkoituksen mukaan. Suodattimet on valittava käyttötarkoituksen mukaan. Laite on hyväksytty asbestisaneeraukseen TRGS519:n pölyluokanH mukaisesti. Tietoa Suodattimet eivät kuulu toimituspakkaukseen! Valitse käyttötarkoitukseesi sopivat suodattimet suodatinvalikoimastamme. Aseta ennen käyttöönottoa valitsemasi suodattimet paikoilleen.FI 5 ilmanpuhdistin TAC 3500 Laitteen osat

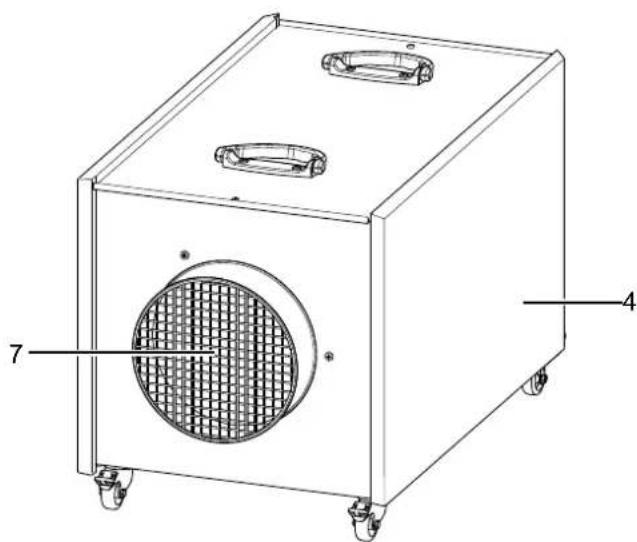

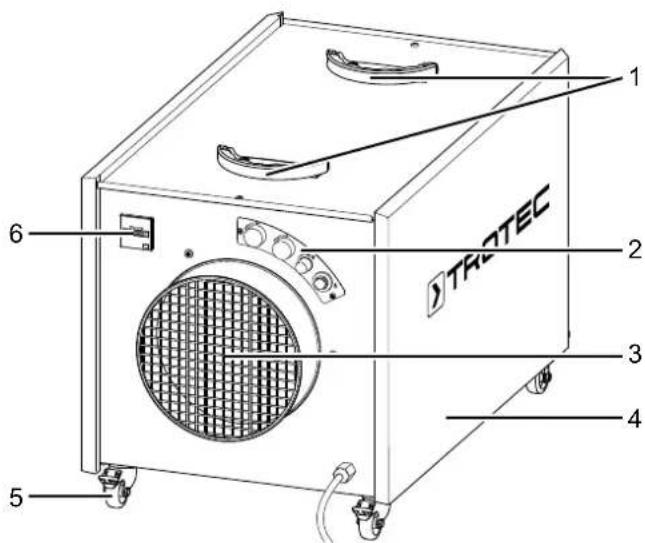

Nro Nimike 1 Kuljetuskahvat 2 Ohjauspaneeli 3 Ilman poistoaukko 4 Sivupaneeli (tarkastuspaneeli) 5 Kuljetuspyörä 6 Käyttötuntilaskuri 7 Ilman imuaukko Kuljetus ja säilytys Huomaa Laite voi vahingoittua, jos säilytät tai kuljetat sitä asiaankuulumattomasti. Tutustu laitteen kuljetusta ja säilytystä koskeviin tietoihin. Kuljetus Ota huomioon seuraavat ohjeet ennen jokaista kuljetusta:

• Laite on kytketty pois päältä.

• Laite on irrotettu sähköverkosta ja verkkopistoke on irrotettu pistorasiasta. Ota huomioon seuraavat ohjeet jokaisen kuljetuksen jälkeen:

• Laite on sijoitettu tukevasti pystyasentoon. Säilytys Kun laitetta ei käytetä, huomioi seuraavat säilytysolosuhteet:

• Säilytä laitetta kuivassa paikassa jäätymiseltä ja kuumuudelta suojattuna.

• Säilytä laitetta pystysuorassa asennossa pölyltä ja suoralta auringonvalolta suojatussa paikassa.

• Suojaa laite tarvittaessa pölyltä muovipeitteellä.6 FI ilmanpuhdistin TAC 3500 Asennus ja käyttöönotto Pakkauksen sisältö

• 1 x ohje Laitteen purkaminen pakkauksesta Varoitus Pakkausmateriaali aiheuttaa tukehtumisvaaran lapsille! Pidä pakkauskalvot ja pakkauksen osat poissa lasten ulottuvilta. On olemassa tukehtumisesta johtuva hengenvaara.

1. Avaa laatikko ja ota laite.

2. Poista laite kokonaan pakkauksesta.

3. Kelaa virtajohto kokonaan auki. Varmista, ettei virtajohto

ole vaurioitunut, äläkä vaurioita sitä auki kelatessasi. Asennus Suodattimen asettaminen paikalleen Tietoa Suodattimet eivät kuulu toimituspakkaukseen! Valitse käyttötarkoitukseesi sopivat suodattimet suodatinvalikoimastamme. Aseta ennen käyttöönottoa valitsemasi suodattimet paikoilleen. Ennen käyttöönottoa laitteen suodatinketju on konfiguroitava halutun käyttöalueen mukaisesti. Sitä varten käytettävissä on kaksi suodatinlaatikkoa. Suodatinlaatikot sijaitsevat sivulla olevien tarkastuspaneelien(4) takana.

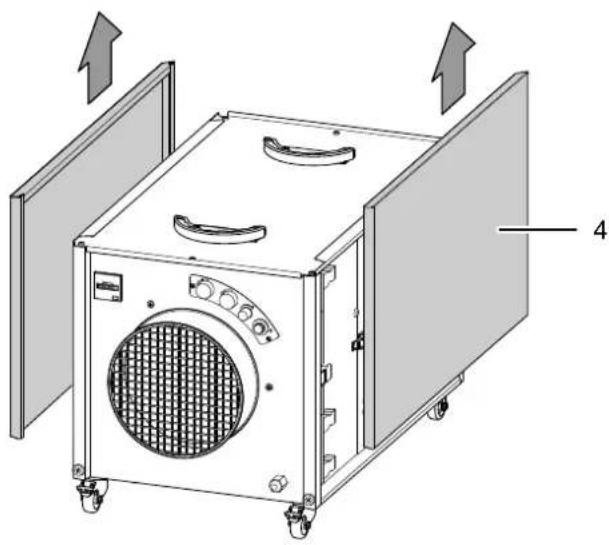

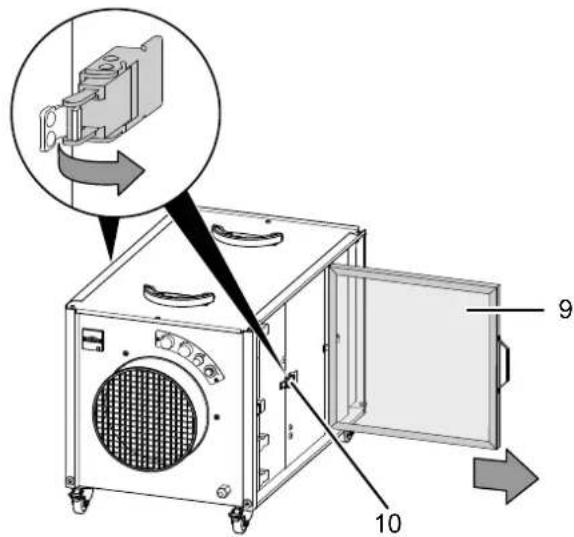

1. Irrota molemmat sivupaneelit(4) yläkautta suodattimien

2. Avaa salvat(10) laitteen kummaltakin puolelta.

3. Vedä ensin kiinnityskehys(9) ulos.

4. Ota laitteesta lisää laatikoita tarpeen mukaan.

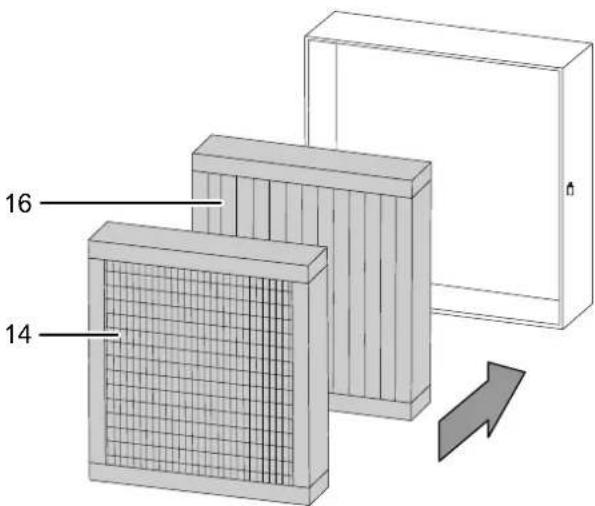

Huomaa Huomaa aina suodattimia asentaessasi oikea, ilmavirran suunnan mukainen virtaussuunta (ilmavirran suunta: takaa eteen)! LAATIKKO 1: ESISUODATINLAATIKKO Esisuodatinlaatikkoon voidaan asentaa karkeasuodatin G ja/tai hienosuodatin F. On suositeltavaa käyttää esipuhdistukseen vähintään yhtä karkeasuodatinta, jotta seuraavan suodattimen käyttöikä olisi mahdollisimman pitkä.

• Karkeasuodatin G: Z-Line G4(14)

• Hienosuodatin F: Laskossuodatin M5–F9(16) Karkeasuodatin on asennettava siten, että se on ensimmäisenä ilmavirrassa.

16FI 7 ilmanpuhdistin TAC 3500 LAATIKKO 2: SUODATINLAATIKKO SUODATINLAATIKKOON asetetaan yksi seuraavista pääsuodatintyypeistä. Versio I: Hiukkassuodatin: E10–H14 tai pölyluokka M–H(15) Hiukkassuodatin asetetaan suodatinlaatikkoon yhdessä vaihtokehyksen kanssa seuraavalla tavalla:

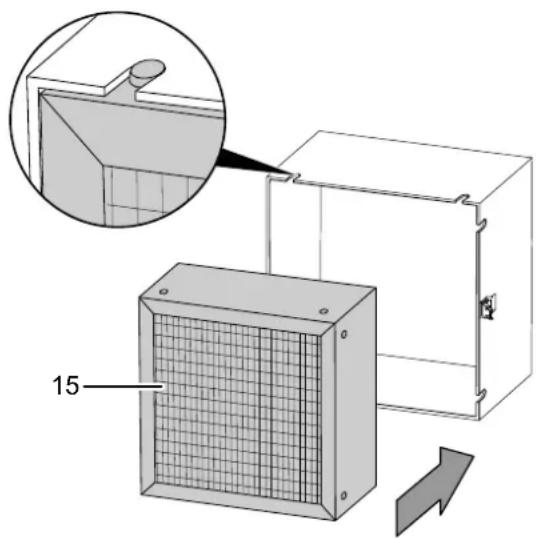

1. Vedä vaihtokehys ohjausurista.

2. Aseta vaihtokehys hiukkassuodattimen ilman

3. Työnnä hiukkassuodatin yhdessä vaihtokehyksen kanssa

suodatinlaatikkoon 2. Varmista, että vaihtokehys sopii takaisin ohjausuriin. Aseta hiukkassuodatin tarvittaessa pöydälle yhdessä vaihtokehyksen kanssa, ja työnnä suodatinlaatikko 2 vaihtokehykseen yläkautta.

Versio II - vaihtoehto: Taskusuodatin: M5–F9 Jos käytetään taskusuodatinta, voidaan esisuodatinlaatikon 1 hienosuodatin jättää pois. Taskusuodatin asetetaan suodatinlaatikkoon ilman lisäasennusta. Vaihtokehystä ei tarvitse poistaa sitä varten. Huomaa Jos laite varoittaa, että esisuodatin (laatikko1) tai pääsuodatin (laatikko2) on kulunut loppuun, ilman virtausnopeus on edelleen 500 m³/h (TAC 1500) tai 1000 m³/h (TAC 3500). Suunnitteilla olevissa työsuojelua koskevissa BG-määräyksissä (Saksa) suositellaan tällöin suodattimen vaihtoa epäpuhtauksien tehokkaan suodatuksen varmistamiseksi. Suodatintyypit (eivät sisälly pakkaukseen) Seuraavat ilmansuodattimet on mukautettu erityisesti näille laitteille, ja niissä on geometristen mittojen mukainen, mahdollisimman suuri suodatinpinta. Näin varmistetaan suurin mahdollinen ilmavirta, pitkä käyttöikä ja käytön turvallisuus.

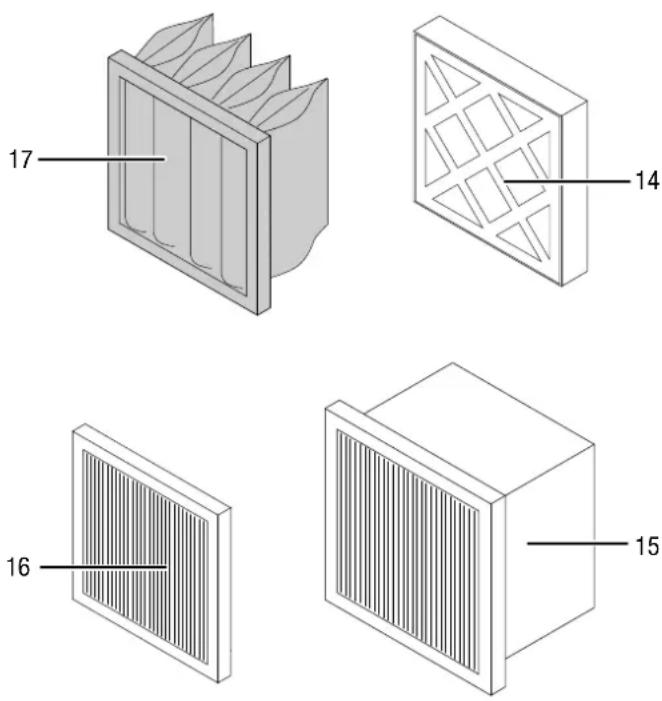

Nro Nimike 14 Z-Line G4 15 Hiukkassuodatin E10–H14 / pölyluokka M + H 16 Laskossuodatin M5–F9 17 Taskusuodatin M5–F9 Vario-Shift-toiminto tarjoaa käyttäjälle mahdollisuuden valita suodattimen laatu ja suodatinketju käyttötilanteen ja voimassa olevien standardien ja direktiivien mukaisesti. Suodatinketju ja konfiguraatio riippuvat haitallisten hiukkasten koosta, suodatusasteesta ja käyttötarkoituksesta. Suodatintekniikkaa valvovat anturit. Suodattimen toiminnan oikean valvonnan varmistamiseksi molempiin suodatinlaatikoihin kytketään anturiletkujohdot.8 FI ilmanpuhdistin TAC 3500 Konfiguraatio A Yleinen konfiguraatio karkea- ja hienopölyn suodattamiseksi tai hiukkasten erottamiseksi standardin EN60335-2-69 mukaisesti pölyluokkaan H saakka. Etusijalla on terveydelle haitallisten ja terveyttä vaarantavien pöly- ja muiden hiukkasten suodattaminen. Suodatinketjun on oltava alipaineinen eli sen loppuosassa on oltava puhallin: puhallin on sijoitettava SUODATINLAATIKKO 2 -pääsuodattimen jälkeen. Konfiguraatio B Tässä tapauksessa ilma johdetaan yleensä likaiselta alueelta puhtaalle alueelle, esimerkiksi suodatettuna raitisilmana. Suodattaa voidaan standardin EN 1822-1:1998 mukaisia hiukkasia suodatinluokkaan H14 saakka, korkeammat erotusasteet ovat mahdollisia pienemmällä ilmamäärällä). Suodatinketju toimii ylipaineella, eli sen loppuosassa on hienosuodatin: Puhallin on sijoitettava ennen SUODATINLAATIKKO 2 -pääsuodatinta. TAC-sarjassa on Vario-Shift-toiminto. Se tarkoittaa sitä, että suodatinelementit voi järjestää eri tavoin ja määräysten mukaisesti käyttötilanteen mukaan. Sähköpuolen sivunäkymä:

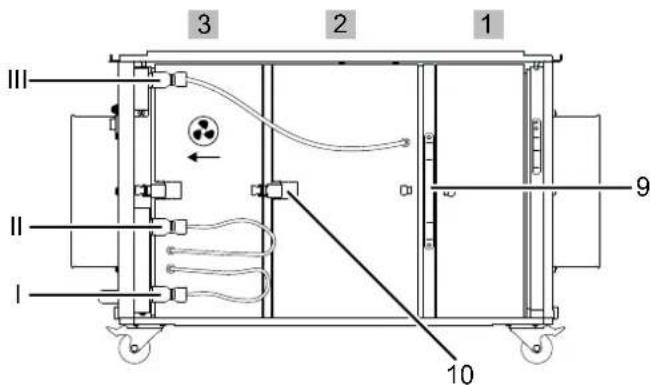

Liitäntä suodatinlaatikolle

II Liitäntä puhaltimen ohjaukselle III Liitäntä puhallinlaatikolle

9 Kiinnityskehys 10 Salpa Anturiletkun puolen sivunäkymä:

Mittauskohta puhallinlaatikolle

12 Mittauskohta kehykselle (tässä peitetulpan kanssa)

Mittauskohta suodatinlaatikolle

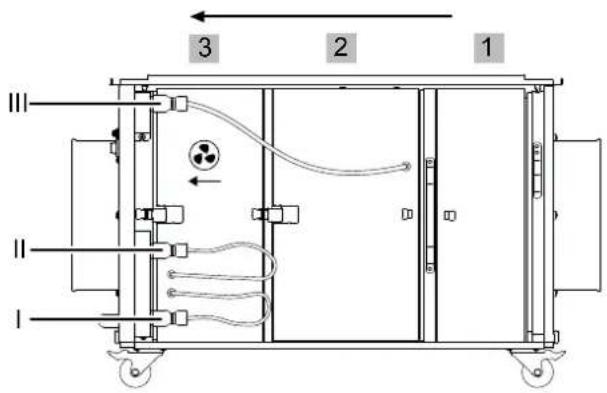

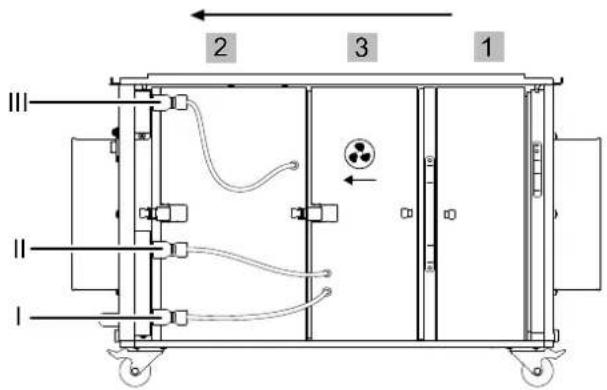

Suodatinlaatikoiden järjestäminen ja liittäminen Tasku- ja Z-Line -suodattimet on asennettava pystysuoraan, jotta niiden hyötysuhde on optimaalinen.

1. Aseta suodattimen sisältävä ESISUODATINLAATIKKO 1

ensimmäiseen kohtaan ilman imuaukon taakse.

2. Aseta SUODATINLAATIKKO 2 ja PUHALLINLAATIKKO 3

paikoilleen halutun konfiguraation mukaisesti.

3. Sijoita kiinnityskehys ESISUODATINLAATIKON 1 taakse.

4. Sulje kaikki salvat, sekä sähköpuolelta että anturiletkun

5. Liitä sähköpuolen kaapeliliitännät vastaaviin pistokkeisiin:

Pistoke Kaapeli Liitäntä KAAPELI 1 Musta Harmaa III KAAPELI 2 Valkoinen Musta II KAAPELI 3 Musta Musta IFI 9 ilmanpuhdistin TAC 3500 Konfiguraatio A:

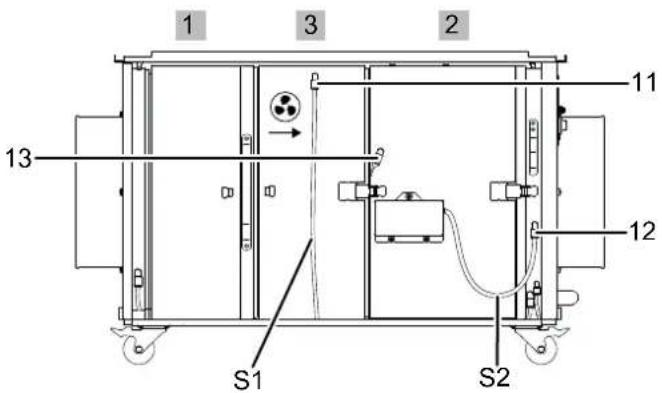

III Konfiguraatio B:

III Liitä sen jälkeen molemmat anturiletkut anturiletkun puolella valitun konfiguraation mukaisesti: Konfiguraatio A (11): anturiletku S2=> puhallinlaatikko3 (12): peitetulppa B => kehys (13): anturiletku S1=> suodatinlaatikko2

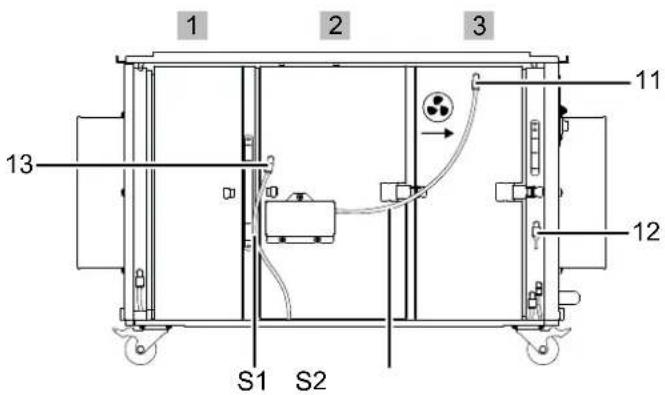

S1 S2 Konfiguraatio B (11): anturiletku S1=> puhallinlaatikko3 (12): anturiletku S2 => kehys (13): peitetulppa B => suodatinlaatikko2

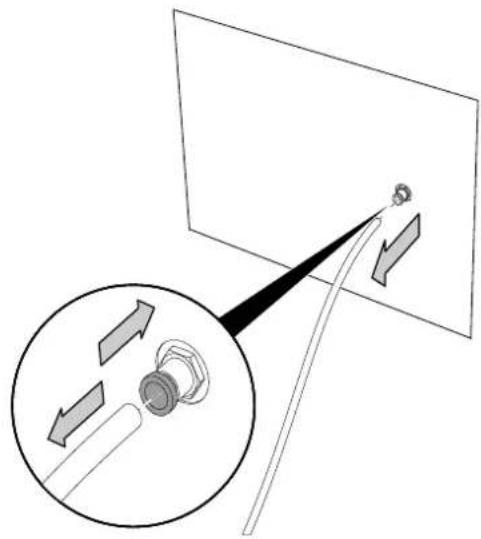

Huomaa Paina anturiletkut tiukasti vastaavaan anturiliitäntään, niin että letku lukittuu paikalleen. Peitetulpan paikkaa on vaihdettava konfiguraation mukaan – jotta anturiliitännät toimivat oikein, ne eivät saa jäädä avoimiksi. Irrota letku tai peitetulppa painamalla mittauskohdan ulkorengasta ja vetämällä samalla letkua tai peitetulppaa.10 FI ilmanpuhdistin TAC 3500 Käyttöönotto Sijoita laite Tekninen liite -luvussa ilmoitettujen sijoitusvaatimusten mukaisesti ottaen huomioon minimietäisyydet seiniin ja esineisiin.

• Ennen kuin otat laitteen uudelleen käyttöön, tarkista virtajohdon kunto. Jos olet epävarma johdon kunnosta, soita asiakaspalveluun.

• Sijoita laite pystysuorassa ja vakaasti vaakasuoralle ja kestävälle alustalle.

• Vältä kompastumisvaaraa asettaessasi virtajohtoa tai muita sähköjohtoja, etenkin jos asetat laitteen keskelle huonetta. Käytä kaapelisiltoja.

• Varmista, että jatkojohdot on kelattu kokonaan auki.

• Aseta laite ilman saastumislähteen läheisyyteen.

• Pidä laitteen sijoittamisessa riittävän suuri etäisyys lämpölähteisiin.

• Varmista, että verhot tai muut esineet eivät estä ilmavirtausta.

• Varmista, että ilman tulo- ja poistoaukot eivät peity. Laitteen sijoittaminen tilaan, jonka ilmaa aiotaan puhdistaa

• Aseta laite keskelle tilaa, jonka ilmaa aiotaan puhdistaa. Vaihtoehtoisesti voit asettaa laitteen ilman saastumislähteen läheisyyteen.

• Ennen käyttöä on varmistettava, että suodattimet on asennettu laitteeseen oikein.

• Tarkista myös, onko paineanturiletkut liitetty oikein. Jos laite varoittaa käytön aikana, että suodatin on kulunut loppuun, on kyseinen suodatin vaihdettava. Jos laite varoittaa, vaikka uusi suodatin on juuri asennettu, tarkista, että kaikki anturiletkut on kiinnitetty kunnolla.

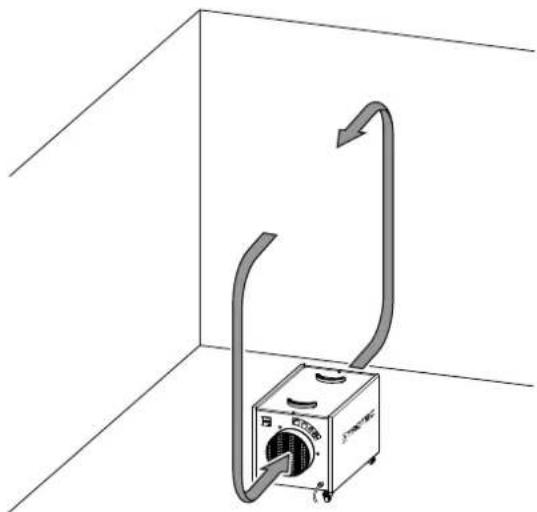

• Laite toimii kiertoilmakäytöllä eli likainen ilma siirtyy ilman imuaukon kautta ilmanpuhdistimeen, ja se puhalletaan puhdistettuna ilman poistoaukosta. Eristetyn tilan ilmanpuhdistus kiertoilmalla:FI 11 ilmanpuhdistin TAC 3500 Laitteen sijoittaminen sellaisen tilan ulkopuolelle, jonka ilmaa aiotaan puhdistaa Laite voidaan liittää kiertoilma- tai läpivirtauskäyttöön.

• Kiertoilmakäytössä puhdistettava ilma johdetaan tilasta laitteessa olevaan ilman imuaukkoon letkulla. Puhdistettu ilma johdetaan toisella letkulla ilman poistoaukosta takaisin tilaan.

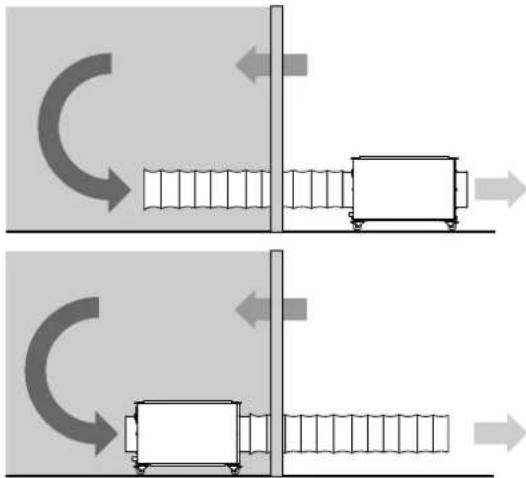

• Läpivirtauskäytössä puhdistettava ilma johdetaan tilasta laitteessa olevaan ilman imuaukkoon letkulla. Näin tilassa säilyy vähäinen alipaine. Puhdasta ilmaa virtaa ulkoa tilalle. Sijoitusvaihtoehdot alipaineen säilyttämiseksi: Letkuja liitettäessä on huomioitava seuraavaa:

• Putkijohtojen ja letkujen on sovelluttava puhaltimien käytettävissä olevalle staattiselle paineelle. Ne on asennettava mahdollisimman suoraan ja ilman mutkia. Laitteeseen voi liittää 7,6metrin ilmaletkun ilman imuaukkoon ja ilman poistoaukkoon.

• Ilman imu- ja poistoaukot on sijoitettava vähintään metrin päähän toisistaan. Virtajohdon liittäminen

• Kytke verkkopistoke asianmukaisesti suojattuun pistorasiaan. Käyttö Hallintaelementit

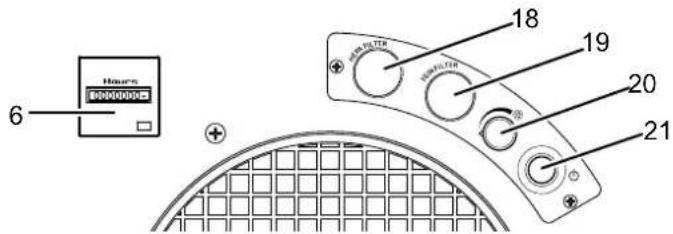

Nro Nimike Selitys 6 Käyttötuntilaskuri Käyttötuntien näyttö 18 Optinen ja akustinen vaihdonilmaisin SUODATINLAATIKKO2 Osoittaa, että hiukkas- tai taskusuodatin on vaihdettava 19 Optinen ja akustinen vaihdonilmaisin ESISUODATINLAATIKKO1 Osoittaa, että karkea- tai hienosuodatin on vaihdettava 20 Ilmamäärä-vääntökytkin Halutun ilmamäärän säätäminen 21 Virtapainike Laitteen käynnistäminen ja sammuttaminen Laitteen kytkeminen päälle

1. Varmista, että ilman tulo- ja poistoaukot eivät peity.

2. Kierrä Ilmamäärä-vääntökytkin(20) vastapäivään alimpaan

ð Virtapainike(21) syttyy. Ilmamäärän säätäminen Portaattomalla ilmamäärän säädöllä voit muuttaa puhaltimen kierroslukua ja samalla laitteen ilmavirtausta. Suodatinjärjestyksellä G4, F7 ja H13, joka täyttää pölyluokan H vaatimukset, laite saavuttaa ilmanvirtauksen 1150m³/h poistoilmaletkun (7,6m, asennettu kahdella 90°:n kulmalla) ollessa liitettynä. Jos vaihdonilmaisin(18) tai (19) varoittaa, että suodatin on pian vaihdettava, ilmanvirtaus on edelleen vähintään 1000m³/h. Vaihda vastaavat suodattimet mahdollisimman pian.

1. Voit suurentaa ilmamäärää kiertämällä Ilmamäärä-

vääntökytkintä(20) myötäpäivään.

2. Voit pienentää ilmamäärää kiertämällä Ilmamäärä-

vääntökytkintä(20) vastapäivään. Käytöstä poistaminen Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät.

• Irrota laite sähköverkosta vetämällä verkkopistoke pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta.12 FI ilmanpuhdistin TAC 3500 Tilattavat lisävarusteet Varoitus Käytä ainoastaan näissä ohjeissa mainittuja lisävarusteita ja -laitteita. Muiden kuin ohjeissa suositeltujen työvälineiden tai muiden lisävarusteiden käyttö voi aiheuttaa loukkaantumisvaaran. Nimike Tuotenumero G4 Z-Line -suodatin / ISO Coarse 75%

F7-taskusuodatin / ISO ePM10 75% 7160000430 H13-hiukkassuodatin, hyväksyntä pölyluokalle H

G3-maalisumusuodatin / ISO Coarse 30%

Aktiivihiilisuodatin 7160000434 Ilmansiirtoletku Tronect SP-T, pituus 7,6 m

Viat ja häiriöt Laitteen toiminta on tarkastettu monta kertaa valmistuksen aikana. Jos toiminnassa tästä huolimatta ilmenee häiriöitä, tarkista laite seuraavan luettelon mukaan. Laite ei käynnisty:

• Tarkista verkkoliitäntä.

• Tarkista virtajohto ja verkkopistoke vaurioiden varalta.

• Tarkista käyttöpaikan sulake.

• Odota 10 minuuttia ennen kuin käynnistät laitteen uudelleen. Jos laite ei käynnisty, toimita se sähköisten osien tarkistukseen asiantuntijalle tai yritykselle Trotec. Laite on äänekäs tai tärisee:

• Tarkista, onko laite asetettu suoraan ja tukevasti. Laite kuumenee voimakkaasti, pitää kovaa ääntä tai menettää tehoaan:

• Tarkista, ovatko ilman tuloaukko ja ilmansuodatin likaantuneet. Poista lika ulkopuolelta. Laitteesta lähtee epämiellyttäviä haju:

• Ilmassa on ehkä savua, esim. voimakasta tupakansavua, hajuja ja epäpuhtauksia. Tuuleta tila. Laite ei toimi moitteettomasti tarkastusten jälkeen: Ota yhteyttä valmistajan asiakaspalveluun. Toimita laite tarvittaessa korjattavaksi valtuutettuun sähköalan ammattiliikkeeseen tai valmistajalle. Huolto Toimenpiteet ennen huoltoa Varoitus sähköjännitteestä Älä koske verkkopistokkeeseen, jos kätesi ovat kosteat tai märät.

• Irrota laite sähköverkosta vetämällä verkkopistoke pistorasiasta. Pidä kiinni pistokkeesta, älä johdosta. Varoitus sähköjännitteestä Laitteen avaamisen vaativia toimenpiteitä saavat suorittaa vain valtuutetut ammattiliikkeet ja valmistaja. Huomaa Huomioi ylijännitesuoja. Laitteessa on ylijännitesuoja. Huomioi sähköturvallisuutta tarkastettaessa, että koestusjännite on alennettava 250volttiin. Kotelon puhdistus Puhdista kotelo kostutetulla, pehmeällä ja nukkaamattomalla liinalla. Varmista, että laitteen sisään ei pääse kosteutta. Varmista, että sähköosat eivät pääse kostumaan. Älä käytä liinan kostuttamiseen voimakkaita puhdistusaineita, kuten puhdistussuihkeita, liuotteita, alkoholipitoisia puhdistusaineita tai hankausaineita.FI 13 ilmanpuhdistin TAC 3500 Laitteen sisäosien likaisuuden silmämääräinen tarkistus

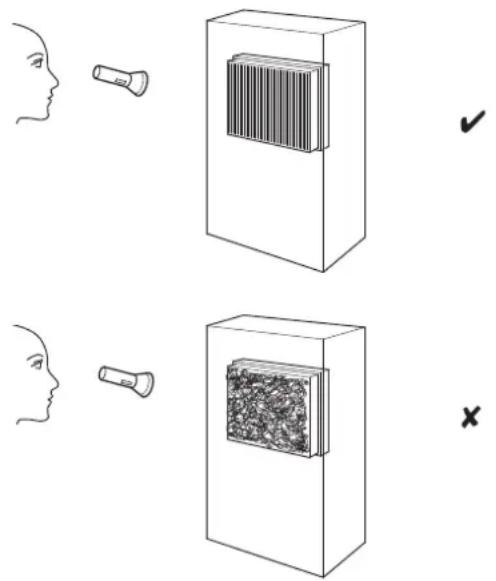

1. Irrota ilmansuodattimet.

2. Valaise laitteen aukkoja taskulampulla.

3. Tarkista laitteen sisäosien likaisuus.

4. Jos laitteen sisäosissa on runsaasti pölyä, puhdista ne

5. Aseta ilmansuodatin takaisin paikoilleen.

Laitteen sisäpuolen puhdistaminen

1. Irrota ensin suodattimet ja suodatinkehys Asennus ja

käyttöönotto -luvussa kuvatulla tavalla.

2. Puhdista laitteen sisäpuoli ja suodatinkehys kostealla,

pehmeällä ja nukkaamattomalla liinalla. Varmista, että laitteen sisään ei pääse kosteutta. Varmista, että sähköosat eivät pääse kostumaan. Älä käytä liinan kostuttamiseen voimakkaita puhdistusaineita, kuten puhdistussuihkeita, liuotteita, alkoholipitoisia puhdistusaineita tai hankausaineita.

3. Laita suodatin ja suodatinkehys takaisin laitteeseen.

Suodattimen vaihto Suodattimet on vaihdettava, kun vaihdonilmaisin SUODATINLAATIKKO2(18) tai ESISUODATINLAATIKKO1(19) syttyy käytön aikana ja kuuluu akustinen merkkiääni. Kun suodatin on vaihdettava, toimi Asennus ja käyttöönotto -luvun Suodattimen asettaminen paikalleen -kohdassa kuvatulla tavalla. Hävittäminen Hävitä pakkausmateriaalit aina ympäristöä säästävällä tavalla ja voimassa olevien paikallisten määräysten mukaisesti. Yliviivatun roskatynnyrin symboli tarkoittaa, ettei tätä laitetta eikä sen mahdollisia komponentteja saa sähkö- ja elektroniikkalaiteromusta annetun direktiivin (2012/19/EU) ja kansallisten lakien mukaan hävittää kotitalousjätteen mukana niiden käyttöiän lopussa. Lähellä sijaitseviin keräyspisteisiin voi maksutta palauttaa vanhoja sähkö- ja elektroniikkalaitteita. Osoitteet saat oman asuinpaikkakuntasi jäteneuvonnasta. Löydät lisätietoa monia EU-maita koskevista muista palautusmahdollisuuksista myös verkkosivuiltamme https://hub.trotec.com/?id=45090. Käänny muussa tapauksessa virallisen, omassa asuinmaassasi hyväksytyn käytettyjen laitteiden kierrätysliikkeen puoleen. Sähkö- ja elektroniikkaromun erillisen keräyksen tarkoituksena on mahdollistaa vanhojen laitteiden kierrätys ja kaikenlainen uusiokäyttö sekä estää laitteiden mahdollisesti sisältämien vaarallisten aineiden haitalliset vaikutukset ympäristölle ja ihmisten terveydelle hävittämisen yhteydessä.14 FI ilmanpuhdistin TAC 3500 Tekninen liite Tekniset tiedot Parametri Arvo Malli TAC 3500 Tuotenumero 1580000117 Suositeltu ilmamäärä pölyluokalle H 1000m

Pölyluokka (standardin DIN EN 60335-2-69 mukaan) Pölyluokka H (erotuskyky ≤ 0,005%) aineille, joiden työperäisen altistuksen raja-arvo on ≤ 0,1mg/m

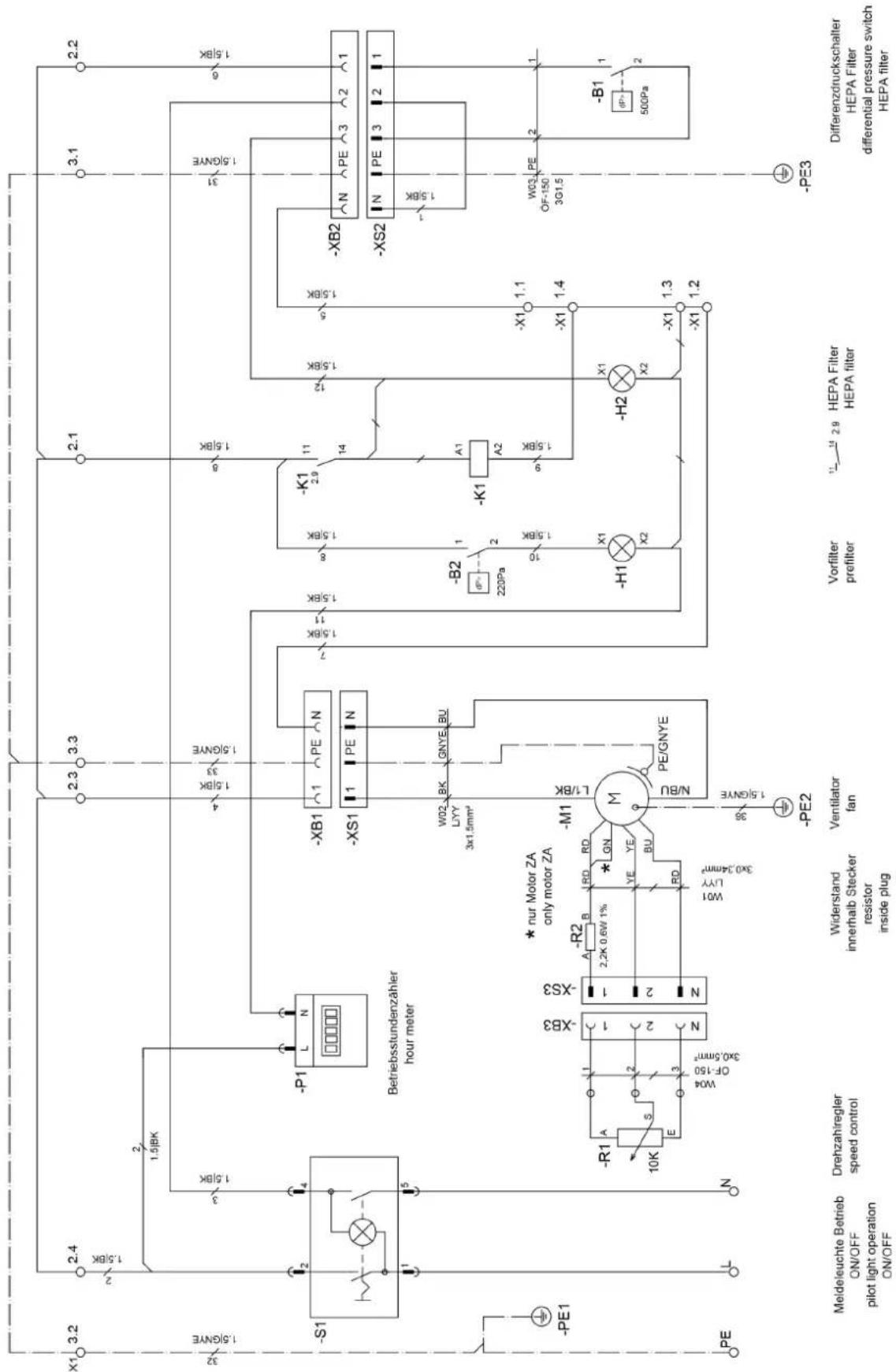

syöpää aiheuttaville vaarallisille aineille vaarallisia aineita koskevan asetuksen GefStoffV § 11 ja TRGS 905:n / 906:n mukaan, hyväksytty asbestisaneeraukseen TRGS 519:n mukaan Moottorin teho 450 W Verkkoliitäntä 1/N/PE ~230V/50–60Hz Nimellisvirta 2,8A Liitäntäjohto CEE 7/7, johdon pituus 3 m kumijohto (H05RR-F3G1), pituus = 3,5m Ilmansiirtoletkun liitin imu-/poistopuolella 250mm Äänitaso (etäisyys 1 m) 65 dB(A) Mitat (pituus x leveys x korkeus) 885x 460x 532mm Paino 36 kg Käyttötarkoitukseen suositellut suodatinyhdistelmät ja vastaava tilakoko Soveltuvat tilat enintään

Käyttöalueet Suodatinyhdistelmä m

Huonetilan oletettu korkeus 3m;

Tyypilliset karkean pölyn sovellukset: sahaus, viilaus;

Tyypilliset hienopölysovellukset: saneeraustyöt mineraali- tai lasivillapitoisilla materiaaleilla;

Tyypilliset hiukkassovellukset: hionta, asbesti- tai homesienisaneeraus, mineraalipölyt jne.;

H13 kytketty jälkeen;

ilmanvaihtoa tunnissa Vaihtoehtoiset varusteet (pyynnöstä) Ohjattavat pyörät, joissa ilmarenkaat, eivät jätä jälkiä Kiintopyörät (ohjattavien pyörien sijaan) Trukkitaskut haarukkatrukilleFI 15 ilmanpuhdistin TAC 3500 Tehokäyrä

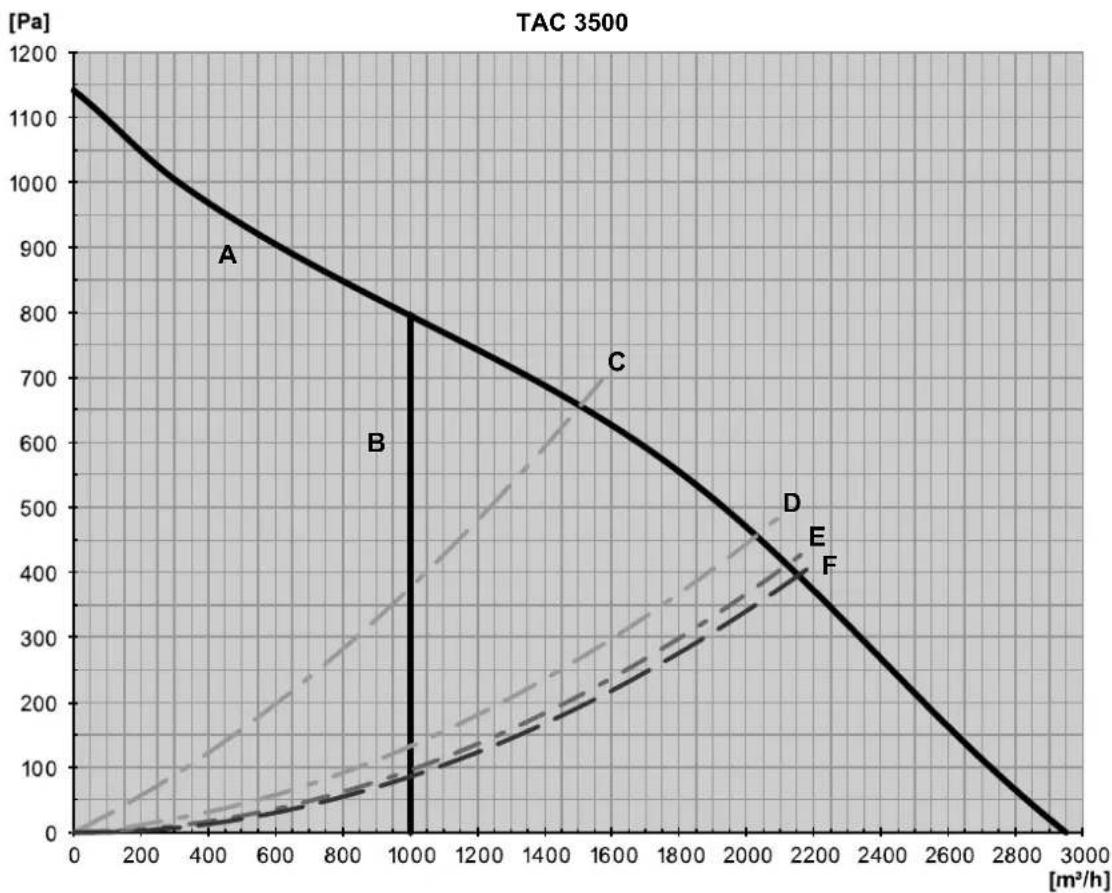

TAC 3500 A Puhallin B Suositeltu ilmamäärä pölyluokalle H C Mukana suodatinyhdistelmä G4 + H13 (hyväksyntä pölyluokalle H) ja ilmansiirtoletku* D Mukana suodatinyhdistelmä G4 + F7 ja ilmansiirtoletku* E Mukana suodatin G4 ja ilmansiirtoletku* Mukana maalisumusuodatin ja ilmansiirtoletku* F Ilman suodatinta, mukana ilmansiirtoletku* *Liitetään painepuolelle, vakiopituus 7,6 m, asennettu 90°:n kulmaan. Ilmaletkun asentaminen suoraan ilman mutkia mahdollistaa jopa 25% suuremmat ilmamäärät!16 FI ilmanpuhdistin TAC 3500 Kokonaisnäkymä Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista.

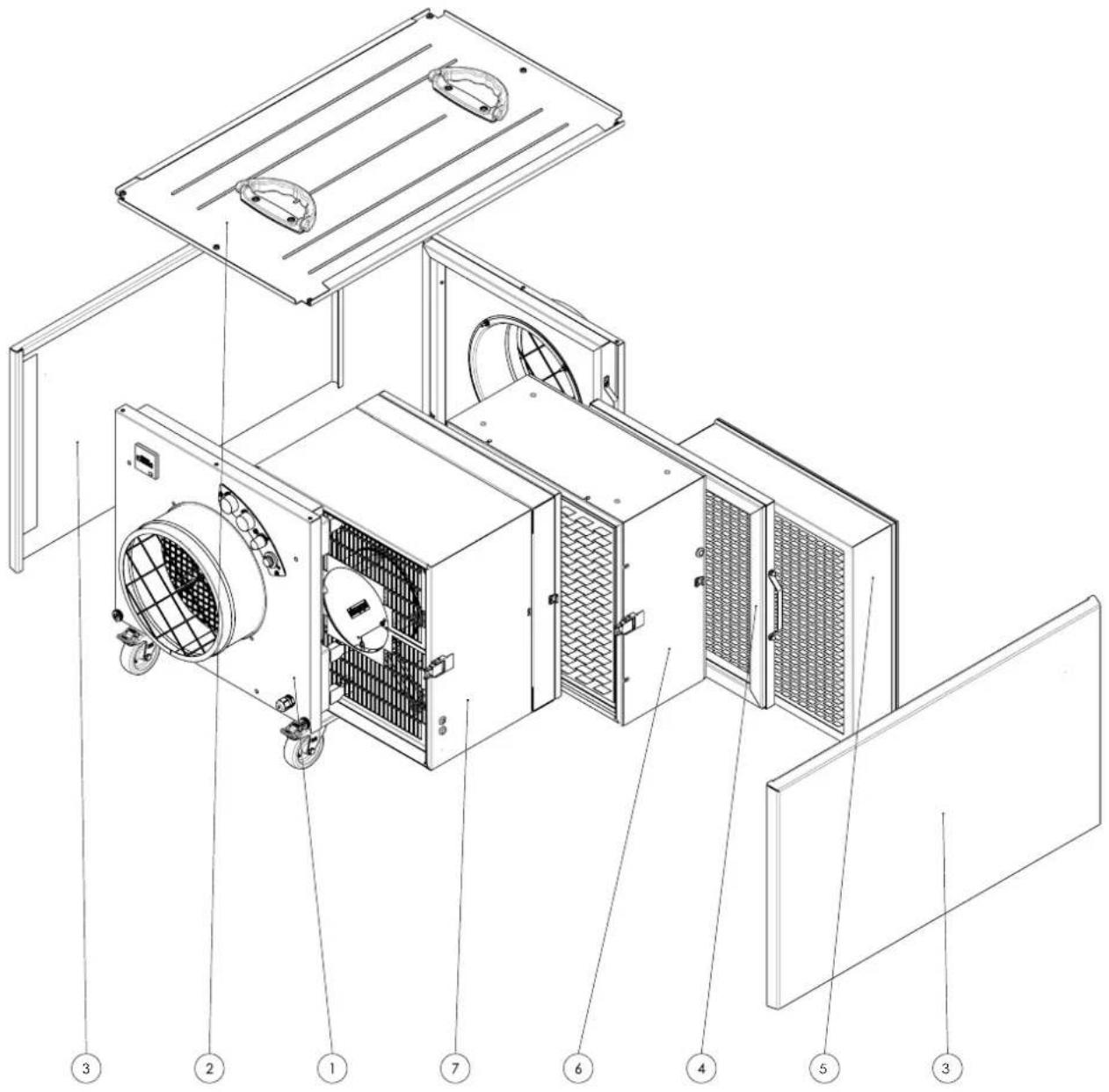

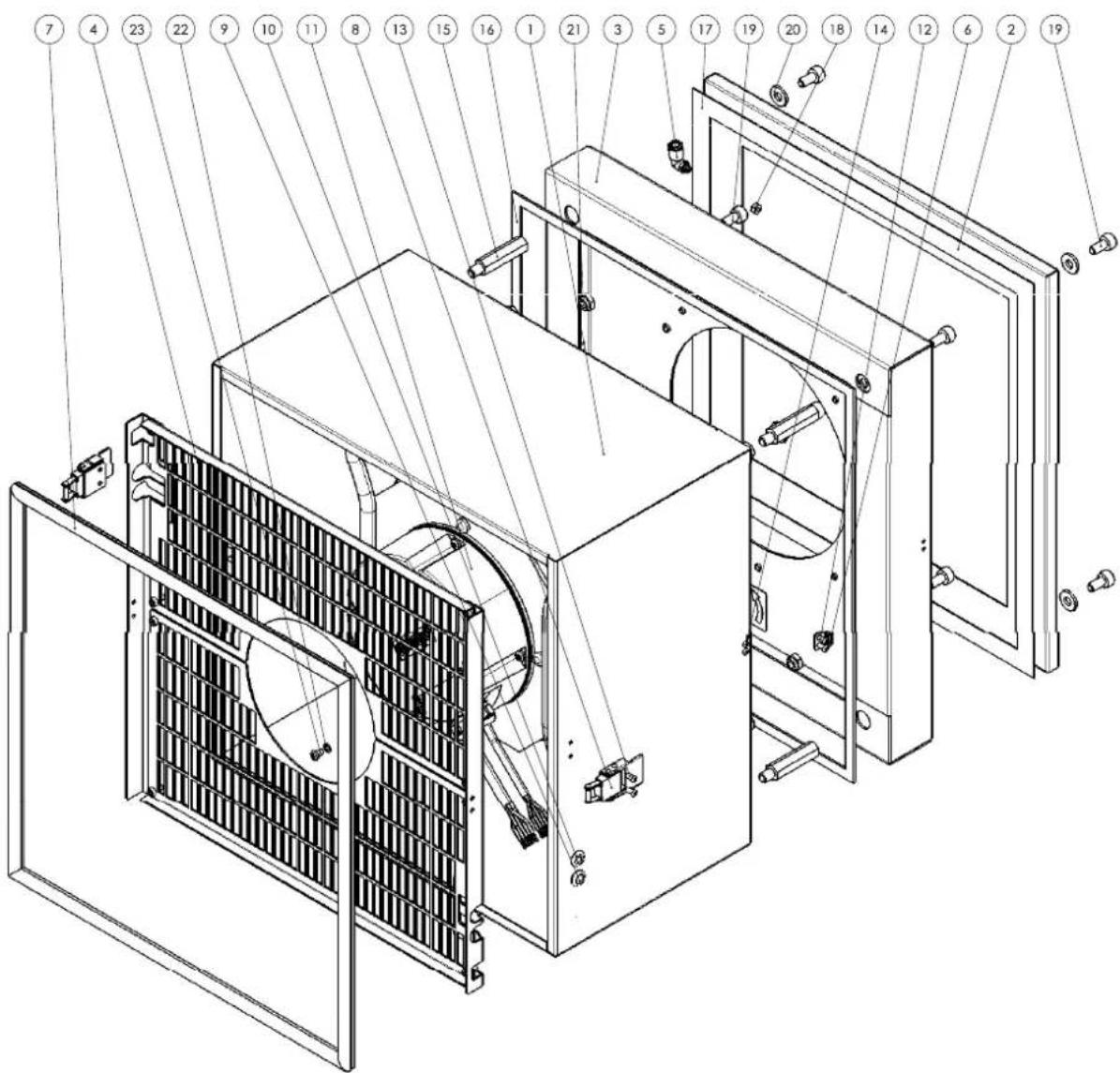

Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Peruskotelo ZAT0004855 5 Paperisuodatin ZAT0003486 2 Kansi ZAT0004859 6 HEPA ZAT0003493 3 Paneelit P10008268 7 Puhallinkotelo B1555 4 Kiinnityselementti ZAT0003483FI 17 ilmanpuhdistin TAC 3500 Mitat Tietoa Mitat on ilmoitettu millimetreinä.

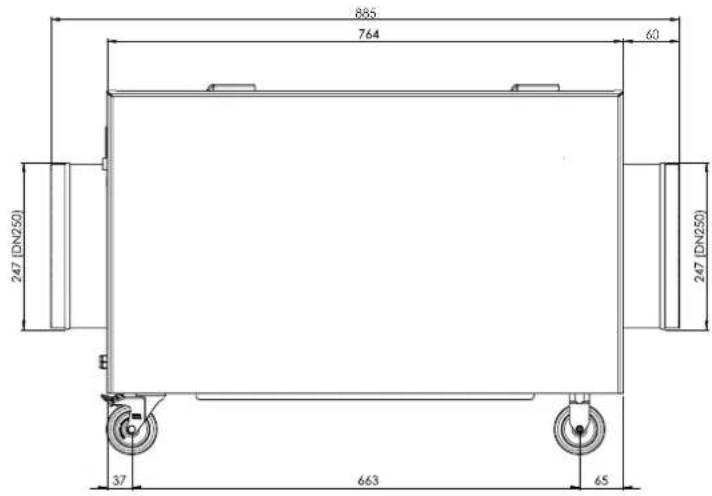

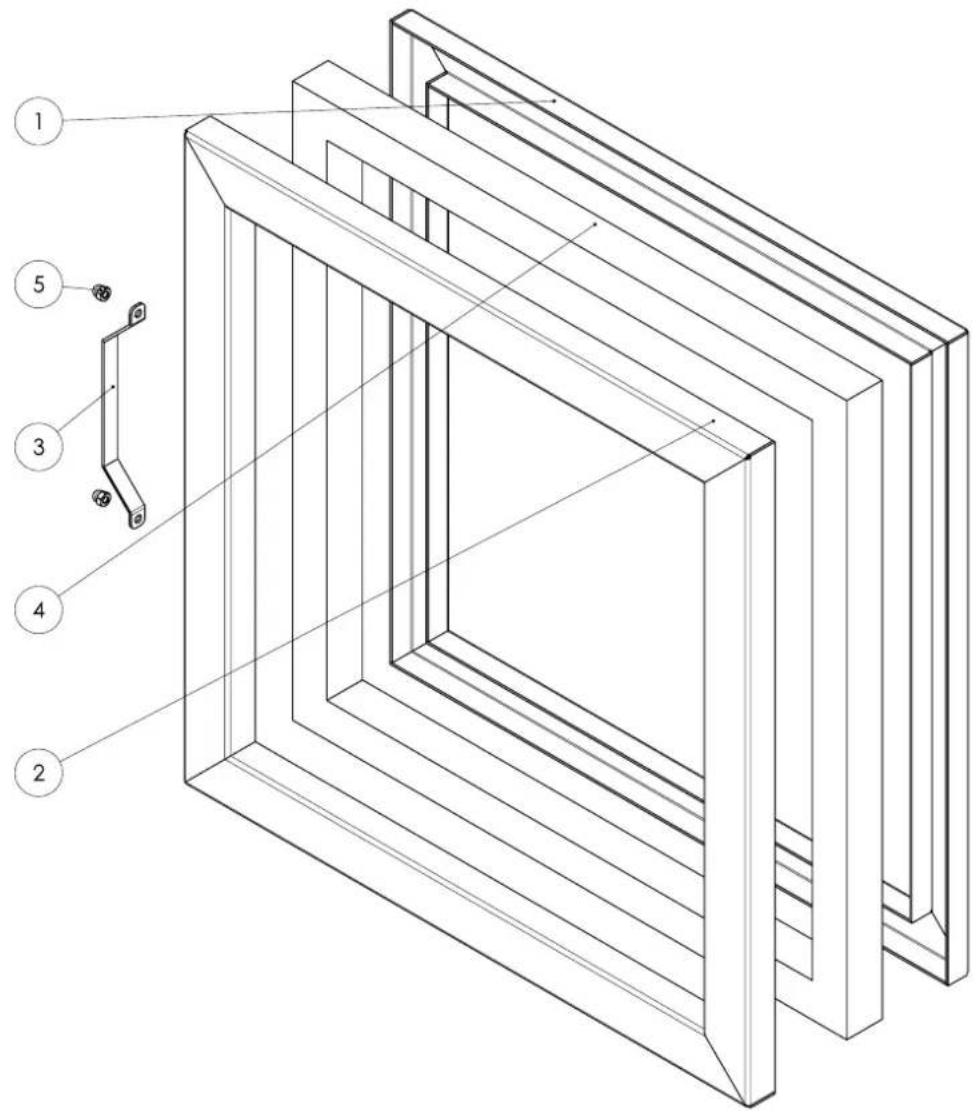

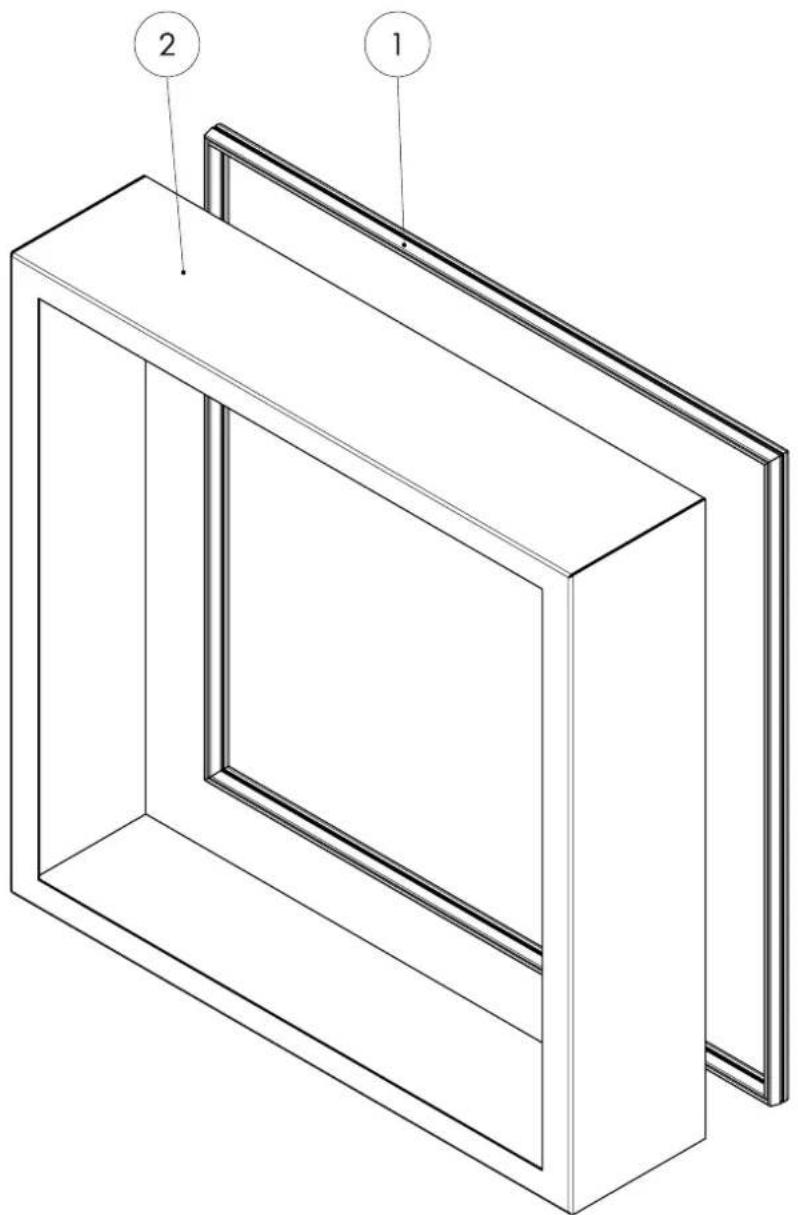

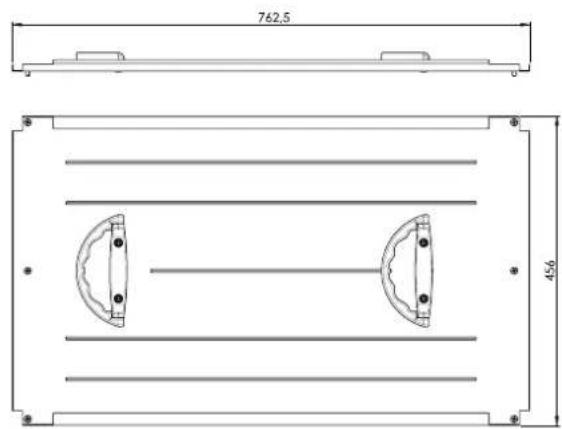

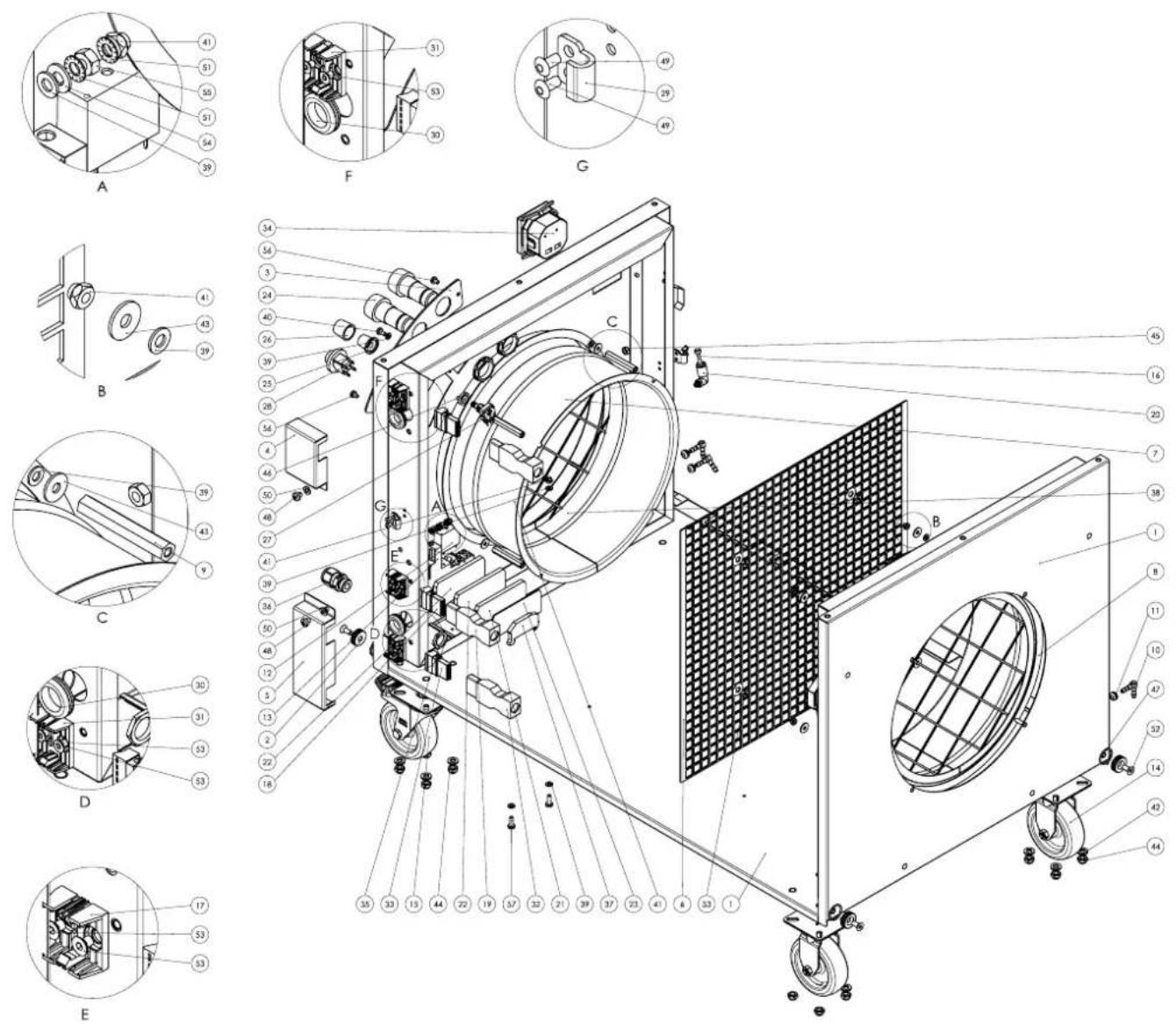

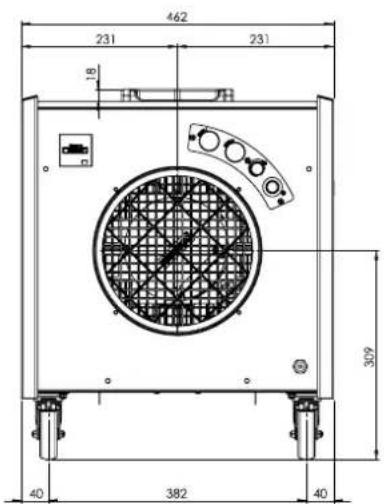

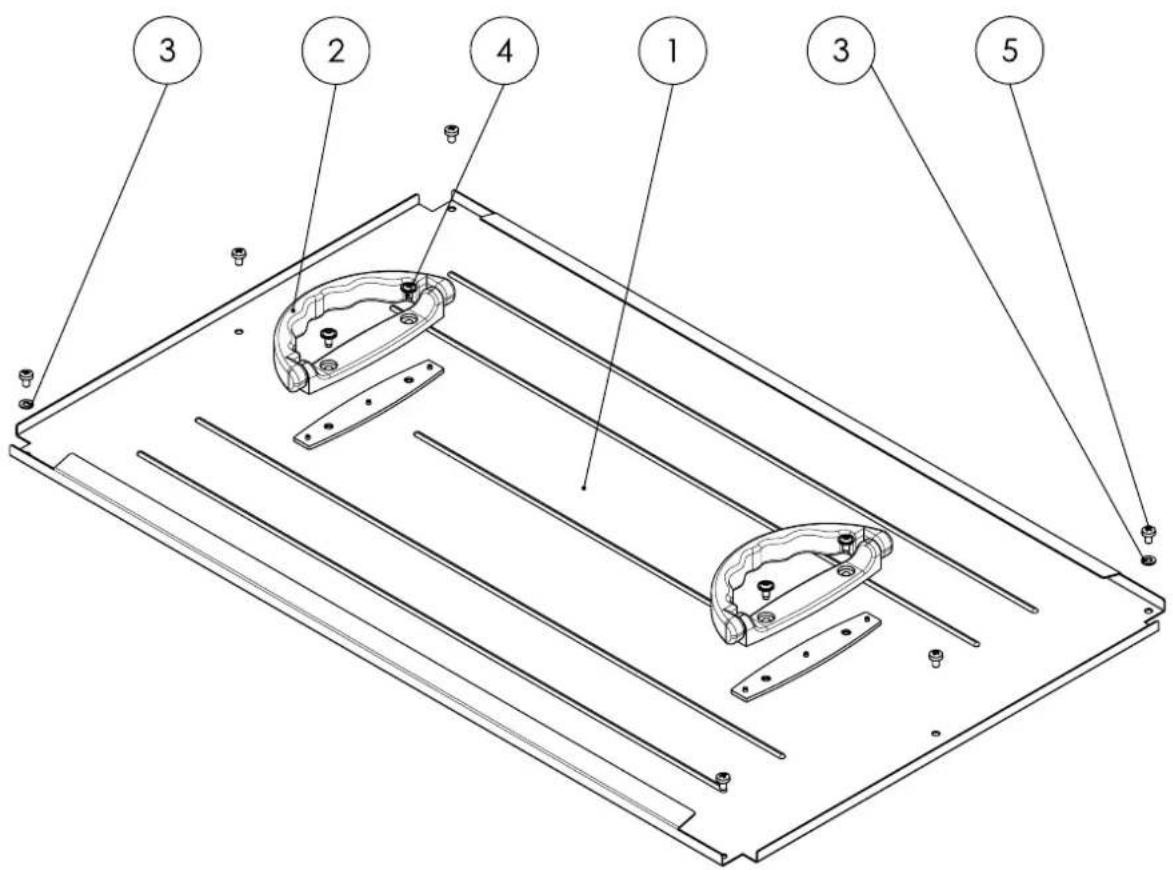

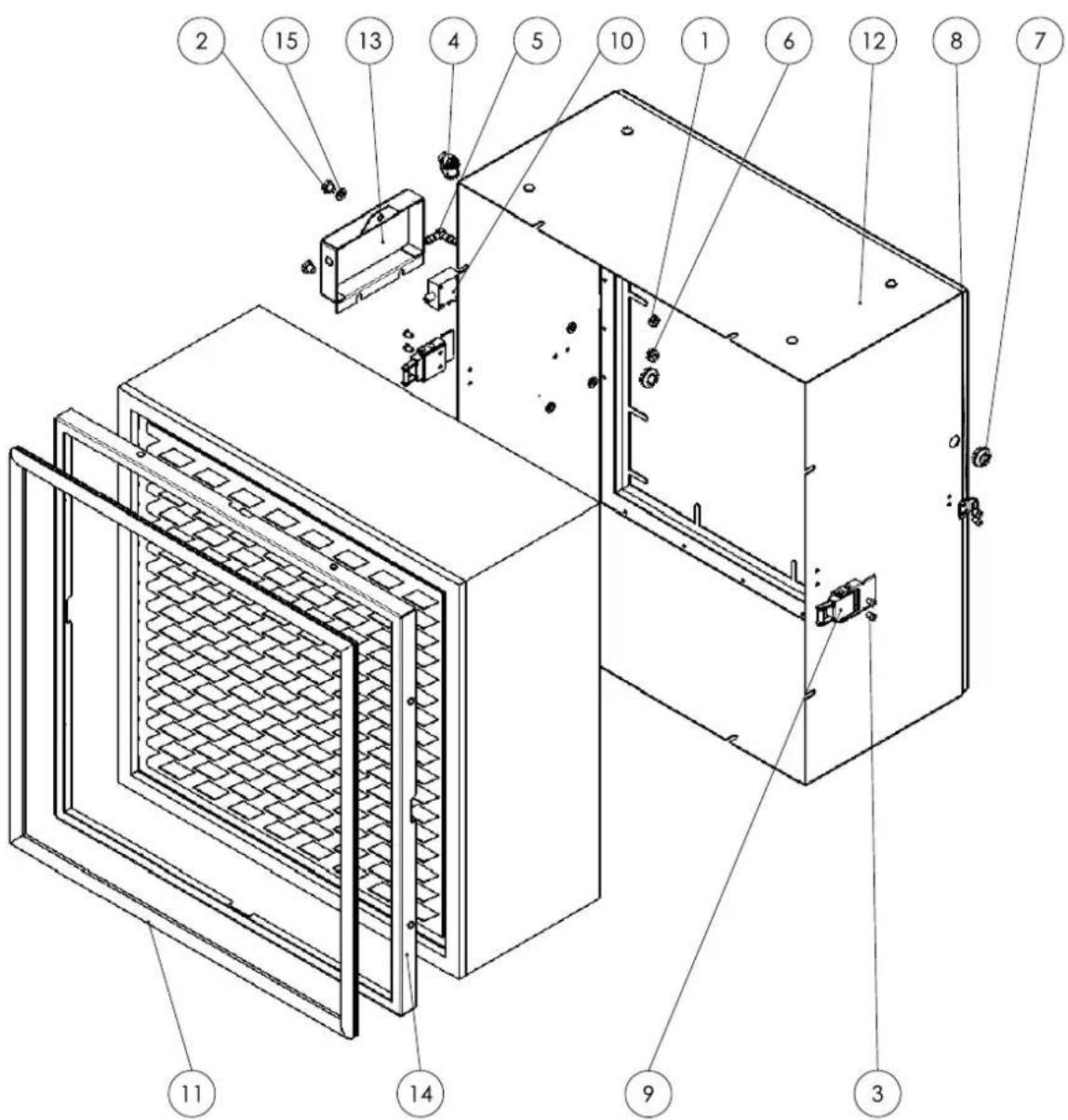

88518 FI ilmanpuhdistin TAC 3500 Peruskotelo Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista.FI 19 ilmanpuhdistin TAC 3500 Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Peruskotelo SBG P10008269 30 Sulkutulppa P10000651 2 Ohjausholkki P10001409 31 Asennuslevy P10000646 3 Hallintaelementti P10008202 32 Pistoke P10000644 4 Asennuspidike P10002156 33 Liitin P10000645 5 Asennuspidike P10002155 34 Käyttötuntilaskuri P10001137 6 Kosketussuoja P10002218 35 Mutteri P10003618 7 Putkimuhvi P10000654 36 Kaapeliholkki P10007561 8 Tiivistenauha P10000357 37 Päätytuki P10001031 9 Väliholkki P10001596 38 Paine-erokytkin P10001733 10 Kulmakappale P10000562 39 Aluslevy P10001310 11 Läpivientikappale P10001418 40 Ruuvi P10000322 12 Rele P10000042 41 Mutteri P10000013 13 Asennusklipsi P10000043 42 Aluslevy P10000019 14 Kiintopyörä P10001531 43 Aluslevy P10000449 15 Kääntöpyörä P10001530 44 Mutteri P10000500 16 Sulkutulppa P10001646 45 Mutteri P10000006 17 Asennuslevy P10000649 46 Aluslevy P10000364 18 Liitin P10000648 47 O-rengas P10001421 19 Pistoke P10000647 48 Ruuvi P10001179 20 Kulmaliitin P10001306 49 Niitti P10001108 21 Läpivientiliitin P10001026 50 Aluslevy P10001134 22 Läpivientiliitin P10001028 51 Aluslevy P10001112 23 Päätylevy P10001029 52 Ruuvi P10000336 24 Merkkivalo P10002353 53 Ruuvi P10003856 25 Kiertonuppi P10001250 54 Aluslevy P10000038 26 Suojus P10001249 55 Mutteri P10000208 27 Potentiometri P10001751 56 Ruuvi P10001010 28 Kytkin P10001376 57 Ruuvi P10000443 29 Sulkuhaka P1000061620 FI ilmanpuhdistin TAC 3500 Kansi Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Kansi SBG P10008270 4 Ruuvi P10000568 2 Kahva P10001246 5 Ruuvi P10001265 3 Aluslevy P10001134FI 21 ilmanpuhdistin TAC 3500 Kiinnityselementti Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Kiinnityskehys P10002210 4 Tiiviste P10001422 2 Kiinnityskehys SBG P10002217 5 Mutteri P1000768 3 Kahva P1000215822 FI ilmanpuhdistin TAC 3500 HEPA-suodatin Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Mutteri P10000006 9 Jousikiristyselementti P10000615 2 Ruuvi P10001179 10 Paine-erokytkin P10001733 3 Niitti P10001108 11 Tiiviste P10001855 4 Kulmaliitin P10001306 12 HEPA-kehys SBG P10002212 5 Kulmakappale P10000562 13 Huoltokotelo P10002149 6 Läpivientikappale P10001418 14 HEPA-kehys P10002214 7 Läpivientikappale P10002306 15 Aluslevy P10001134 8 Sulkuhaka P10000616FI 23 ilmanpuhdistin TAC 3500 Puhallinkotelo Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Puhallinkehys SBG P10002211 13 Sokkoniitti P10007233 2 Puhaltimen sisääntulo P10002216 14 Niitti P10001108 3 Välikehys P10008258 15 Väliholkki P10008216 4 Kosketussuoja B1554 16 Tiivistenauha P10000357 5 Kulmaliitin P10001306 17 Tiivistenauha P10007745 6 Sulkuhaka P10000616 18 Mutteri P10000006 7 Tiiviste P10001855 19 Ruuvi P10000424 8 Jousikiristyselementti P10000615 20 Aluslevy P10004279 9 Läpivienti P 1000 1679 21 Mutteri P10000099 10 Läpivienti P10001417 22 Aluslevy P10001112 11 Puhallin P10002324 23 Ruuvi P1000032 12 Sokkoniitti P1000196624 FI ilmanpuhdistin TAC 3500 Paperisuodatin Tietoa Varaosien positionumerot poikkeavat ohjeessa käytetyistä rakenneosien positionumeroista. Nro Nimike Tuotenumero Nro Nimike Tuotenumero 1 Tiiviste P10000290 2 Esisuodattimen kehys P10002213FI 25 ilmanpuhdistin TAC 3500 Kytkentäkaavio26 FI ilmanpuhdistin TAC 3500 EU-vaatimustenmukaisuusvakuutus (käännös alkuperäisestä) Käännös alkuperäisestä vaatimustenmukaisuusvakuutuksesta konedirektiivin 2006/42/EY liitteenII 1osanAjakson mukaisesti Trotec GmbH vakuuttaa yksinomaisella vastuulla, että jäljempänä yksilöity tuote on kehitetty, suunniteltu ja valmistettu EY-konedirektiivin 2006/42/EY kaikkien asianmukaisten vaatimusten mukaisesti. Tuotemalli/tuote: TAC 3500 Tuotetyyppi: ilmanpuhdistin Valmistusvuosi alkaen:

Tuote täyttää lisäksi seuraavien direktiivien/asetusten kaikki asianmukaiset vaatimukset:

• 2014/30/EU Sovelletut yhdenmukaistetut standardit:

• EN 60335-2-65:2003/A11:2012 Sovelletut kansalliset standardit ja tekniset eritelmät:

• EN 62233:2008 Valmistaja ja teknisen tiedoston kokoamiseen valtuutettu henkilö: Trotec GmbH Grebbener Straße 7, D-52525 Heinsberg Puhelin: +49 2452 962 400 S-posti: info@trotec.de Laatimispaikka ja -päivämäärä: Heinsberg 17.11.2024 Joachim Ludwig, toimitusjohtajaTrotec GmbH Grebbener Str. 7 52525 Heinsberg Germany
