BL30 - Digitaalinen lämpömittari TROTEC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lämpötilan ja kosteuden tiedonkerääjä
Merkki	Trotec
Malli	BL30
Virtalähde	1 yleinen paristo (esim. CR2032) tai USB (suora virtalähtö)
Pariston kestoikä	Vähintään 3 kuukautta
Liitäntä	USB tiedonsiirtoon tietokoneelle
Muisti	32 700 mittaustulosta
Mittaussykli	1 sekunnista 24 tuntiin, konfiguroitava
Lämpötila-alue	-40 - +70 °C (-40 - +158 °F)
Lämpötilan tarkkuus	± 1,0 °C -10 – +40 °C; ± 2,0 °C muutoin
Kosteusalue	0–100 % RH
Kosteuden tarkkuus	± 3,0 % RH 40–60 % RH; ± 3,5 % RH 20–40 % ja 60–80 %; ± 5,0 % RH muutoin
Resoluutio	0,1 % RH, 0,1 °C
Näyttö	LCD-näyttö, jossa lämpötila, kosteus, MAX/MIN-arvot, päivämäärä ja kellonaika
Päätoiminnot	Jatkuva tallennus, LED-hälytys (raja-arvojen ylitys), graafinen analyysiohjelmisto
Yhteensopiva ohjelmisto	Windows 2000/XP/Vista/7
Huolto ja puhdistus	Puhdista kuivalla liinalla; säilytä aina pystyasennossa kondensaation välttämiseksi
Turvallisuus	Älä hävitä kotitalousjätteen mukana; noudata WEEE-direktiiviä
Varaosat ja korjattavuus	Ei määriteltyjä varaosia; ota yhteyttä asiakaspalveluun vian sattuessa
Yleistä tietoa	Suunniteltu lämpötilan ja ilmankosteuden pitkäaikaiseen seurantaan

Usein kysytyt kysymykset - BL30 TROTEC

Kuinka asennan BL30:n mukana tulevan ohjelmiston?

Aseta CD asemaan, asennusvalikko tulee automaattisesti näkyviin. Noudata ohjeita. Yhdistä tallennin USB:n kautta asentaaksesi ajurin. Ohjelmisto toimii Windows 2000/XP/Vista/7 -käyttöjärjestelmissä.

Mitä tehdä, jos näytössä lukee '-LO-'?

Tämä viesti tarkoittaa, että lämpötila-/kosteusanturia ei ole liitetty oikein. Avaa laitteen takaosa ja tarkista anturin liitäntä. Jos se on kunnolla kiinni, viesti katoaa. Jos ei, ota yhteyttä Trotecin asiakaspalveluun.

Kuinka lämpötila- ja kosteushälytykset asetetaan?

Käytä PC-ohjelmistoa. Napsauta asetuskuvaketta. Valitse 'Hälytysasetukset' (Alarm Setup) -kentässä lämpötilan ja kosteuden ylä- (HIGH) ja alaraja-arvot (LOW). Voit myös valita yksikön (°C/°F) ja poistaa LEDit käytöstä.

Mikä on muistikapasiteetti ja mitä tapahtuu, kun se täyttyy?

Laite voi tallentaa enintään 32 700 arvoa. Kun muisti on täynnä, näytölle tulee teksti 'FULL'. Asetuksista riippuen uudet tiedot joko korvaavat vanhat (kiertotila) tai tallennus pysähtyy. Voit valita tämän käyttäytymisen ohjelmistossa.

Kuinka siirrän tiedot tietokoneelle?

Yhdistä tallennin tietokoneeseen USB-kaapelilla. Avaa ohjelmisto, napsauta latauskuvaketta. Avautuvassa ikkunassa napsauta 'Lataa' (Download). Tiedot kopioidaan ja näytetään kaaviona tai luettelona.

Mitä paristoa käyttää ja miten se vaihdetaan?

Käytä yleistä paristoa (esim. CR2032) hyvälaatuista. Avaa paristolokero (yleensä takana), vaihda vanha paristo noudattaen napaisuutta. Kestoikä on vähintään 3 kuukautta.

Voinko käyttää laitetta suoraan USB-liitännässä ilman paristoa?

Kyllä, tallennin voi saada virtansa suoraan USB-portista. Tällöin paristoa ei tarvita ja sen käyttöikä säilyy.

Kuinka laite nollataan uutta mittausta varten?

Tiedonsiirron jälkeen käytä ohjelmiston 'Re-Set' (tai 'Reset') -toimintoa. Tämä poistaa vanhat tiedot ja valmistelee laitteen uutta tallennusta varten. Voit myös määrittää automaattisen tai manuaalisen käynnistyksen.

Mitkä ovat mahdollisia syitä epätarkkaan mittaukseen?

Äkillinen lämpötilan tai kosteuden muutos voi aiheuttaa kondensaatiota antureissa, mikä vääristää mittauksia. Anna laitteen sopeutua 15–30 minuuttia. Tarkista myös, että anturi on kunnolla kiinni ja laite säilytetty pystyasennossa.

Kuinka tulkita LEDejä (punainen ja keltainen)?

Punainen LED vilkkuu kerran minuutissa, kun lämpötilan raja-arvot (korkea tai matala) ylittyvät. Keltainen LED ilmaisee kosteuden raja-arvojen ylitystä. Voit määrittää vilkkumistiheyden (10, 20 tai 30 sekuntia) tai poistaa LEDit kokonaan käytöstä pariston säästämiseksi.

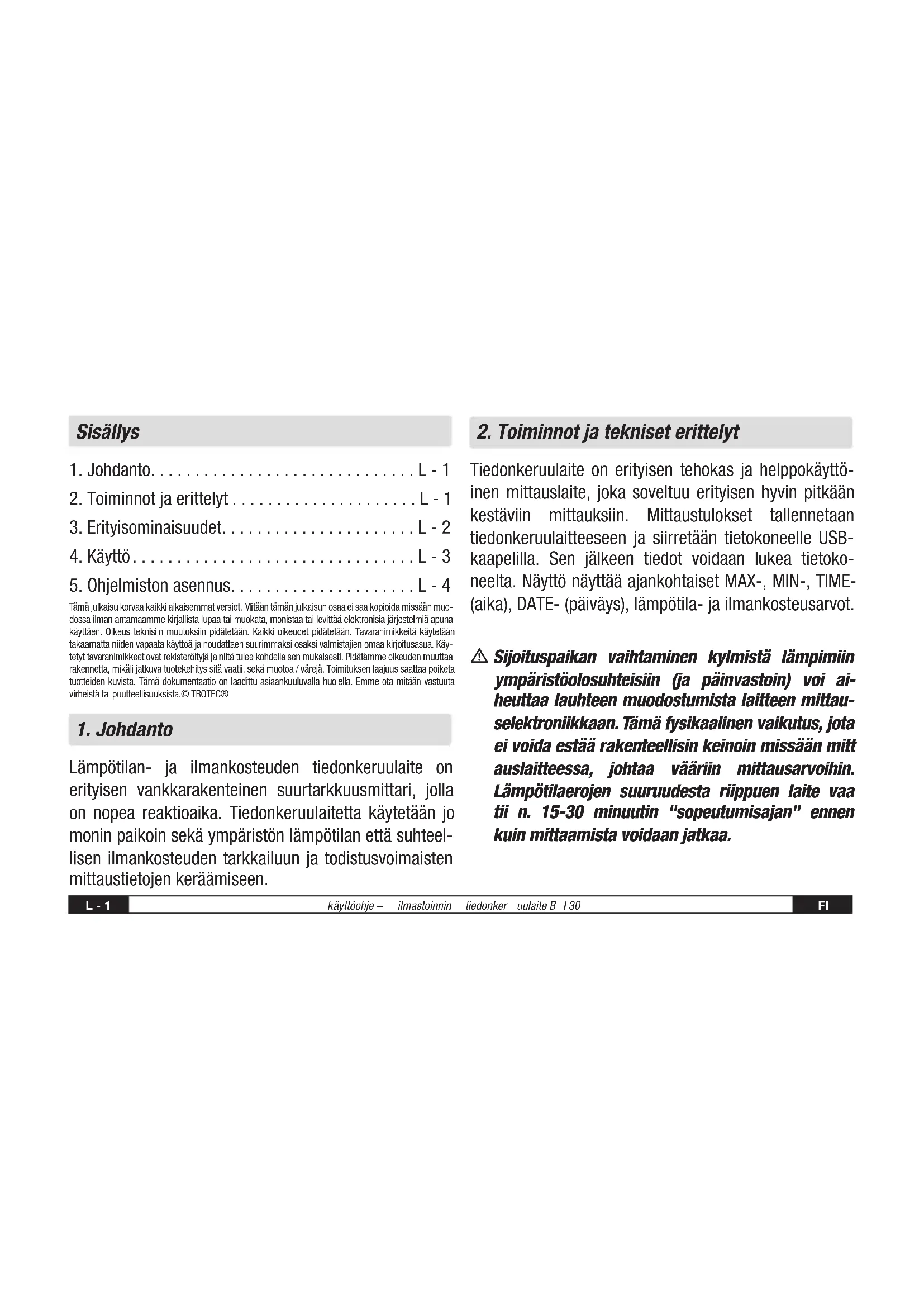

KÄYTTÖOHJE BL30 TROTEC

1. Johdanto.....L - 1
2. Toiminnot ja erittelyt . . . . . . . . . . . . . . . . . . . . . . . L - 1
3. Erityisominaisuudet. L - 2
4. Käyttö....L - 3
5. Ohjelmiston asennus.....L - 4

Tämä julkaisu korvaa kaikki aikaisemmat versiot. Mitään tämän julkaisun osaa ei saa kopioida missään muodossa ilman antamaamme kirjallista lupaa tai muokata, monistaa tai levittää elektronisia järjestelmiä apuna käyttäen. Oikeus teknisiin muutoksiin pidätetään. Kaikki oikeudet pidätetään. Tavaranimikkeitä käytetään takaamatta niiden vapaata käyttöä ja noudattaan suurimmaksi osaksi valmistajien omaa kirjoitusasua. Käytetyt tavaranimikkeet ovat rekisteröityjä ja niitä tulee kohdella sen mukaisesti. Pidätämme oikeuden muuttaa rakennetta, mikäli jatkuvau tuolekehitys sitä vaatii, sekä muotoa /värejä. Toimituksen laajuus saattaa poiketa tuotteiden kuvista. Tämä dokumentaatio on laadittu asiaankuuluvalla huolella. Emme ota mitään vastuuta virheistä tai puutteellisuuksista. © TROTEC®

1. Johdanto

Lämpötilan- ja ilmankosteuden tiedonkeruulaite on erityisen vankkarakenteinen suurtarkkuusmittari, jolla on nopea reaktioaika. Tiedonkeruulaitetta käytetään jo monin paikoin sekä ympäristön lämpötilan että suhteellisen ilmankosteuden tarkkailuun ja todistusvoimaisten mittaustietojen keräämiseen.

2. Toiminnot ja tekniset erittelyt

Tiedonkeruulaite on erityisen tehokas ja helppokäyttöinen mittauslaite, joka soveltuu erityisen hyvin pitkään kestäviin mittauksiin. Mittaustulokset tallennetaan tiedonkeruulaitteeseen ja siirretään tietokoneelle USB-kaapelilla. Sen jälkeen tiedot voidaan lukea tietokoneelta. Näyttö näyttää ajankohtaiset MAX-, MIN-, TIME-(aika), DATE- (päiväys), lämpötila- ja ilmankosteusarvot.

⚠ Sijoituspaikan vaihtaminen kylmistä lämpimiin ympäristöolosuhteisiin (ja päinvastoin) voi aiheuttaa lauhteen muodostumista laitteen mittauselektroniikkaan. Tämä fysikaalinen vaikutus, jota ei voida estää rakenteellisin keinoin missään mitt auslaitteessa, johtaa vääriin mittausarvoihin. Lämpötilaerojen suuruudesta riippuen laite vaa tii n. 15-30 minuutin "sopeutumisajan" ennen kuin mittaamista voidaan jatkaa.

⚠ Huolehdi siitä, että tiedonkeruulaitetta käytetään/säilytetään aina pystyssä. Tämä pätee myös mit tausten jälkeen, jotka on suoritettu alhaisissa lämpötiloissa tai ympäristössä, jossa ilman-kosteus on suuri. Sīten on tarkoitus välttää, että mahdollisesti muodostunutta kondensoitunutta vettä kerääntyy laitteeseen, ja saada se poistu maan laitteen alaosasta. Odota, kunnes mahdollinen kosteus, jota voi

3. Erityisominaisuudet

1. Muistitilaa 32 700 mittaustiedolle
2. Suuri, helppolukuinen LCD-näyttö
3. Vapaavalintainen mittausjakso 1 sekunnista 24 tuntiin
4. USB-liitäntä tietojen tietokoneelle siirtoa varten
5. Hälytys käyttäjän määrittämien raja-arvojen ylittyes sä/alittuessa
6. Sisältää analysointiohjelmiston mittaustietojen graafista esitystä varten.

Ilman-kosteus	Mittausalue	0 - 100 %
	Tarkkuus(0-20 ja 80-100 %)	± 5,0%
	Tarkkuus(20-40 ja 60-80 %)	± 3,5%
	Tarkkuus(40-60 %)	± 3,0 %
Lämpötila	Mittausalue	40 – 70 °C (-40 – 158 °F)
	Tarkkuus(-40 – -10 ja +40 – +70 °C)	± 2,0°C
Lämpötila	Mittausalue	-40 – 70 °C(-40 – 158 °F)
	Tarkkuus(-10 – +40 °C)	± 1,0°C

Lämpötila Mittausalue 0 – 100 %
Tarkkuus(-10 – +14 ja +104– +158 °F)	± 3,6°F
Tarkkuus(+14 – +104 °F)	± 1,8°F

Erottelutarkkuus: 0,1 % s.k., 0,1 °C

Muistitila: 32 700 mittausarvoa

Mittausjakso: .... 1 sekunnista 24 tuntiin

Analysointiohjelmisto: 2000/ XP/ Vista

4. Käyttö

1. Pariston symboli ilmaisee pariston varaustilan. Kun paristo on tyhjä, näyttöön tulee „tyhjä paristo“ -symboli. Vaihda uusi paristo. Tavallisen pariston kesto on ainakin 3 kuukautta. Käytä ainoastaan samantyyppisiä ja korkealaatuisia paristo

ja, sillä muuten ei taata laitteen kunnollista toimintaa. Emme vastaa vahingoista, jotka ovat aiheutuneet vääränlaisten tai heikompilaatuisten paristo jen käytöstä.

1. Time osoittaa senhetkisen kellonajan
2. Date osoittaa senhetkisen päivämäärän
3. Ajan ja päivämäärän näyttö vaihtuu automaattisesti 10 sekunnin välein
4. MAX: Näyttää suurimman mitatun arvon sekä mittauksen päivämäärän ja kellonajan.
5. MIN: Näyttää pienimmän mitatun arvon sekä mittauksen päivämäärän ja kellonajan.
6. REC: Tämä ilmoitus tulee näkyviin mittauksen ollessa käynnissä
7. FULL: Tämä ilmoitus tulee näkyviin, kun muisti on täynnä. Tietoja ei voida enää tallentaa.

1. %SK: Mitattu ilmankosteus (RH=s.k.) näkyy pro senttilukuna.
2. °C: lämpötila celsiusasteina
3. °F: lämpötila fahrenheitasteina
4. Saat mittauksen aikana tallennetut maksimi- ja minimiarvot näyttöön painamalla MAX/MIN-paini ketta. Jos ei paineta mitään muuta painiketta, laite palaa 40 sekunnin kuluttua takaisin mittaustilaan.

5. Jos kerätyt mittaustiedot siirretään tietokoneelle, näyttöön tulee ilmoitus „PC“. Tiedonsiirron päätyt tyä tiedonkeruulaite palaa mittaustoimintoon. Näyt- töön tulee senhetkinen mitattu arvo, ja tallennus päättyy. Suorita „Reset“ (nollaus), toisin sanoen valmistele tiedonkeruulaite tietokoneohjelmiston avulla uutta mittausta varten uuden tallennusjakson aloittamiseksi. Mittausarvot voidaan periaatteessa lukea vain näytöstä. Kaikki asetukset tiedonkeruu laitteeseen tehdään ainoastaan tietokoneell asennetulla ohjelmistolla.

6. Hälytystoiminto: Asetettujen raja-arvojen ylittyessä tai alittuessa LED:it vilkuvat kerran minuutissa. Punainen LED osoittaa itse valittujen lämpötilan raja-arvojen ylittymisen/alittumisen. Keltainen LED viittaa siihen, että käyttäjän suhteelliselle ilman kosteudelle määrittämät raja-arvot on ylitetty/alitettu.

7. Ilmoitus „-LO-“ ilmoittaa, että lämpötilan ja ilman-kosteuden anturia ei ole liitetty oikein. Tässä tapauksessa voit menetellä seuraavasti: Avaa laitteen takasivu ja liitä anturi oikein. Kun anturi on liitetty oikein, ilmoitus häviää, ja laite on jälleen käyttövalmis. Mikäli tämä toimenpide ei auta, ota yhteyttä asiakaspalveluumme.

5. Ohjelmiston asennus

1. Aseta ensin mukana toimitettu CD CD-ROM-asema an. Pian sen jälkeen näkyviin tulee ponnahdusvalik ko. Asenna ohjelmisto tietokoneellesi valikossa an- nettujen ohjeiden mukaan.

2. Vaikka ohjelmiston asennus olisi onnistunut, jätä CD asemaan. Liitä tiedonkeruulaite mukana toi-mitetulla USB-johdolla tietokoneeseen. Avautuu USB-ajurin ikkuna. Noudata ohjeita ja valitse polku USB-ajurille (CD-asema). Asennus alkaa hetken kuluttua.

Ohjelmiston käyttökohteet:

Tiedonkeruulaitteen USB-ohjelmistolla voit siirtää kootut mittaustiedot tietokoneellesi. Ohjelma tukee Exceliä tai muita vastaavia taulukkolaskentaohjelmia. Tiedot voidaan esittää myös graafisessa muodossa. Tärkeimmät toiminnot ovat nähtävissä pääikkunassa.

Järjestelmävaatimukset:

Windows 2000 /Windows XP/Vista, Windows 7

Laitteiston minimivaatimukset:

PC tai Notebook Pentium 90MHz tai suurempi; 32 MB RAM; vähintään 7 MB muistia kiintolevyllä HT tietojenkeruulaitteen USB-ohjelmiston asentamista varten. Suositeltava näytön resoluutio on 1 024 x 768, High Color (16 bittiä).

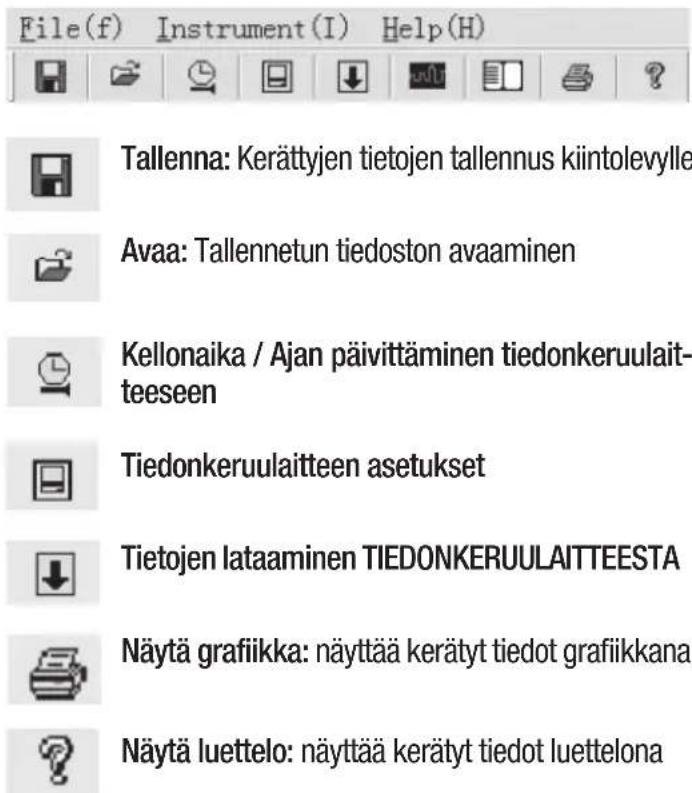

Päävalikko

Tulosta: tulostaa grafiikan tai luettelon

Ohje

Kellonajan ja päivämäärän asettaminen uudelleen

Aseta kellonaika ja päivämäärä uudelleen napsauttamalla kuvaketta . Näyttöön tulee uusi kenttä. Syötä oikea kellonaika ja päivämäärä. Napsauta sen jälkeen „OK“.

Tiedonkeruulaitteen asetukset

- Napsauta valikosta kuvaketta 📄 . Näyttöön tulee asetusikkuna (katso jäljempänä). Aseta yksittäiset valikon koh dat toimimalla jäljempänä kuvatulla tavalla.

• Kentällä „Näytteenottotaajuuden asetus / Samprate Setup“ voit asettaa mittausten näytteenottotaajuuden TIE DONKERUULAITETTA varten. Syötä vasemmanpuoleiseen ruutuun haluttu luku ja oikeanpuoleiseen ajan yksikkö.
• Napsauttamalla kolmea kentässä „LED Flash Cycle Setup“ annettua aikaväliä (10s/20s/30s=sekunteja) määrität, millä aikaväleillä LED:it vilkkuvat. (Jos napsautat „Eivaloa / No Light“, LED:it EIVÄT vilku käyttäjän määrittä mien raja-arvojen ylittyessä/alittuessa. Tämä toimintatila säästää paristoja ja takaa pidemmän käyttöiän.
• Napsauta „Manual“ tai „Automatic“ määrittääksesi, siirtykö tiedonkeruulaite automaattisesti tallennustilaan, kun suljet asetusikkunan („Automatic“) vai myöhemmin painamalla manuaalisesti („Manual“) jompaakumpaa painiketta.
• Kentällä „Alarm Setup“ voit konfiguroida ylemmän (HIGH=ylä-) ja alemman (LOW=ala-) raja-arvon lämpötilalle ja ilmankosteuudelle. Tässä kentässä voit samoin valita lämpötilan yksiköt (°C/ F°) ja deaktivoida LED:it.

- Valitsemalla „Päällekirjoitus /Circulating Record“ tai „Ei päällekirjoitusta/No Circulating“ voit päättää, kirjoitetaanko tallennettujen tietojen päälle (Circulating Record), kun muisti on täynnä, vai eikö tiedonkeruulaite tallenna enää siinä tapauksessa lisää tietoja (No circulating) ja tallennus loppuu. Tallenna asetukset painamalla SETUP-painiketta. Palauta tehdasasetukset painamalla „Vakio-/DEFAULT“-painiketta. Keskeytä asetus painamalla „Peruuta/Cancel-painiketta.

⚠ Jos alkuasetusten jälkeen uudet asetukset tallennetaan „Setup“-toiminnolla, kaikki aikaisemmin tallennetut mittausarvot poistetaan auto-maattisesti! Tällaisen tietojen häviämisen estä-miseksi napsauta vielä asetuksen aikana „Cancel“-painiketta peruuttaaksesi asetustoimenpiteen. Näin tallennetut tiedot voidaan siirtää-vielä ensin toisellle tietovälineelle (esim. tietokoneelle). Käyttökohteen keston tai voimakkuuden vuoksi (esim. ilmaston ääriolosuhteet) voi tapah-tua niin, että paristojen virta ei riitä aiottuun mit taukseen. Suosittelemme sen vuoksi ehdottomas

ti, että ennen tällaista intensiivistä mittausta tarkistetaan paristojen varaus ja vaihdetaan ne tarvittaessa, erityisesti, jos on kyse erityisen tärkeistä tiedoista tai kriittisistä mittausarvoista.

Tietojen siirtäminen tiedonkeruulaitteesta tietokoneelle

A. Liitä tiedonkeruulaite sen USB-liitännän kautta tietokone-en USB-porttiin.
B.Avaa tiedonsiirtolaitteen ohjelmisto, mikäli ohjelma ei ole jo käynnissä.
C. Napsauta Download-kuvaketta
D. Näyttöön tulee seuraavanlainen ikkuna. Siirrä mittausar vot tietokoneelle napsauttamalla „Download“.

„Lataa“

„Peruuta“

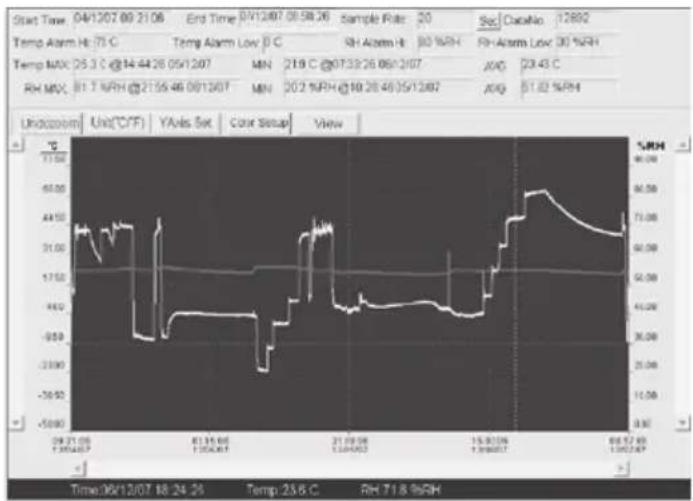

Onnistuneen tiedonsiirron jälkeen tulee näkyviin ikkuna, jos- sa on seuraava graafinen esitys:

Graafisen esityksen yläpuolella oleva kenttä sisältää tietoja kellonajasta, näytteenottotiheydestä, tietojen lukumäärästä, hälytysasetuksista ja maksimi-, minimi- ja keskiarvosta).

Lähennä:

1. Napsauta hiiren vasemmanpuoleista painiketta ja pidä se alas painettuna. Vedä hiirellä suorakulmio sen alueen ympärille, jonka haluat suurentaa.
2. Vapauta hiiren painike.
3. Selaa/vieritä tietoja vaakasuoralla vierityspalkilla

(scroll bar). Selaa lämpötilatietoja vasemmanpuoleisen pystysuoran vierityspalkin avulla. Selaa ilmankosteustietoja oikeanpuoleisen pystysu oran vierityspalkin avulla.

Loitonna näkymä ja palaa takaisin alkuperäiseen kuvakokoon napsauttamalla Undozoom.

Pääset lämpötila- ja ilmankosteusakselin (Y-akseli) asetukseen napsauttamalla YAxis Set.

Väriasetukset

Määritä asetukset taustavärille, rasterivärille ja lämpötilan ja ilmankostuden väreille napsauttamalla Color Setup.

Grafiikkaikkunan sovittaminen

Sovita grafiikkaikkuna yksilöllisesti napsauttamalla View .

Näillä asetuksilla käyttäjä voi määrittää, mitä tietoja hän haluaa nähdä dataurana tai mitkä koordinaattiviivat lisätään X/Y-akseleille tai poistetaan niiltä.

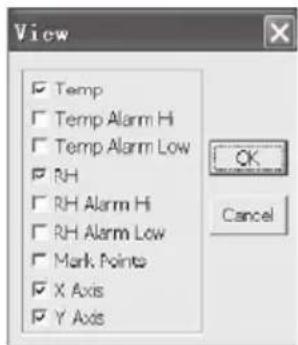

Pisteiden merkitseminen:

Aseta pisteet urille määrittääksesi ajankohtaiset datapisteet ja katkaistaksesi uran luonnollisen jatkuvuuden.

Siirry ikkunaan, jossa on luettelo, napsauttamalla ☐.

No.	Time	[%RH] Humidity	[C] Temperature	[F] Temperature
1	16/10/07 15:25:13	53.5	25.5 C	77.9 F
2	16/10/07 15:25:14	53.3	25.5 C	77.9 F
3	16/10/07 15:25:15	52.9	25.5 C	77.9 F
4	16/10/07 15:25:16	52.6	25.5 C	77.9 F
5	16/10/07 15:25:17	52.4	25.5 C	77.9 F
6	16/10/07 15:25:18	52.2	25.5 C	77.9 F
7	16/10/07 15:25:19	52.1	25.5 C	77.9 F
8	16/10/07 15:25:20	52.0	25.5 C	77.9 F
9	16/10/07 15:25:21	51.9	25.5 C	77.9 F
10	16/10/07 15:25:22	51.8	25.5 C	77.9 F

Tiedoston tallentaminen ja avaaminen

1. Napsauta kuvaketta 📄 avataksesi dialogi-ikkunan „file save“ (tallenna tiedosto).

2. Nimeä tiedosto ja tallenna se tiedos topäätteen vakio-luettelolla. Tiedosto tallennetaan „record“-päätteellä, ja se avataan jälleen HT

tiedonkeruulaitteen ohjelmistolla. Tiedosto voidaan avata myös „xls“-tiedostona taulukko-laskentaohjelmalla tai muulla tekstinkäsittelyohjelmalla.

Napsauta kuvaketta avataksesi jo olemassa olevan, aikaisemmin tallennetun tiedoston, jota haluat katsoa grafiikkaikkunassa.

Grafiikan ja luettelon tulostaminen

Napsauta kuvaketta ■ katsoaksesi tietoja grafiikkana. Tu-losta grafiikka napsauttamalla sitten kuvaketta 📋.

Napsauta kuvaketta ☐ katsoaksesi tietoja luettelona. Tu-losta luettelo napsauttamalla sitten kuvaketta ☎ .

Sähkölaitteita ei saa heittää talousjätteisiin, vaan ne täytyy Euroopan Unionin alueella – EUROOPAN PARLAMENTIN JA NEUVOSTON direktiivin 2002/96/EY, päivätty 27. tammikuuta 2003, koskien sähköisiä ja elektronisia käytettyjä laitteita,

mukaisesti – toimittaa asianmukaiseen hävitykseen. Loppuun käytetty laite on poistettava käytöstä voimassaolevien lainmääräysten mukaisesti.
