BEDIENUNGSANLEITUNG BL30 TROTEC

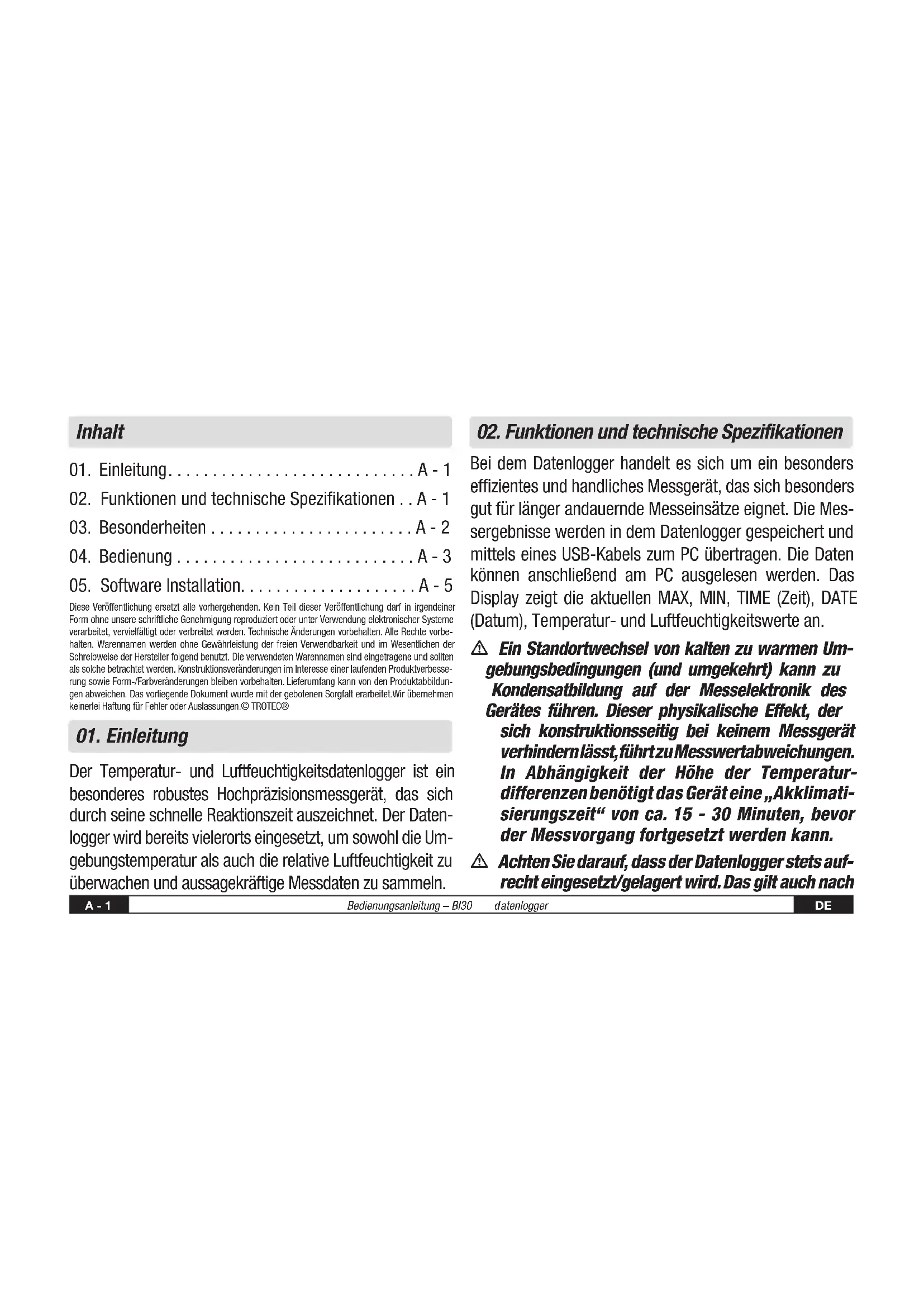

02. Funktionen und technische Spezifikationen ..A - 1

Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbe- halten. Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Warennamen sind eingetragene und sollten als solche betrachtet werden. Konstruktionsveränderungen im Interesse einer laufenden Produktverbesse- rung sowie Form-/Farbveränderungen bleiben vorbehalten. Lieferumfang kann von den Produktabbildun- gen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet.Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen.© TROTEC®

Der Temperatur- und Luftfeuchtigkeitsdatenlogger ist ein besonderes robustes Hochpräzisionsmessgerät, das sich durch seine schnelle Reaktionszeit auszeichnet. Der Daten- logger wird bereits vielerorts eingesetzt, um sowohl die Um- gebungstemperatur als auch die relative Luftfeuchtigkeit zu überwachen und aussagekräftige Messdaten zu sammeln.

02. Funktionen und technische Spezifikationen

Bei dem Datenlogger handelt es sich um ein besonders effizientes und handliches Messgerät, das sich besonders gut für länger andauernde Messeinsätze eignet. Die Mes- sergebnisse werden in dem Datenlogger gespeichert und mittels eines USB-Kabels zum PC übertragen. Die Daten können anschließend am PC ausgelesen werden. Das Display zeigt die aktuellen MAX, MIN, TIME (Zeit), DATE (Datum), Temperatur- und Luftfeuchtigkeitswerte an. m Ein Standortwechsel von kalten zu warmen Um- gebungsbedingungen (und umgekehrt) kann zu Kondensatbildung auf der Messelektronik des Gerätes führen. Dieser physikalische Effekt, der sich konstruktionsseitig bei keinem Messgerät verhindern lässt,führt zu Messwertabweichungen. In Abhängigkeit der Höhe der Temperatur- differenzenbenötigt das Gerät eine „Akklimati- sierungszeit“ von ca. 15 - 30 Minuten, bevor der Messvorgang fortgesetzt werden kann. m Achten Sie darauf, dass der Datenlogger stets auf- recht eingesetzt/gelagert wird. Das gilt auch nach TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 1 08.09.2014 10:19:01DE Bedienungsanleitung – Bl30 da tenlogger A - 2 Messungen, die bei niedrigen Temperaturen oder in Umgebungen mit hoher Luftfeuchtigkeit durch- geführt wurden. Dadurch soll vermieden wer- den, dass ggf. entstandenes Kondenswasser sich nicht im Gerät sammelt, sondern am unte- ren Teil des Gerätes entweichen kann. Warten Sie, bis etwaige Feuchtigkeit, die sich aufgrund physikalischer Prozesse im Inneren des Gerätes bilden kann, völlig verdunstet ist, bevor die gesammelten Daten zur Auswertung ausgele- sen werden. Um die Batterien zu schonen, kann der Datenlogger auch direkt per USB mit dem PC verbunden werden. Während dieser Verbin- dung bezieht er seine Energie direkt vom PC.

1. Speicherplatz für 32.700 Messdaten

2. Großes, gut ablesbares LCD-Display

3. Frei wählbarer Messzyklus von 1 Sek. bis 24 Std

4. USB-Schnittstelle für Datenübertragung zum PC

5. Alarm bei Über-/Unterschreitung von benutzerdefi-

6. Einschließlich Analysesoftware zwecks grafischer

• Darstellung der Messdaten. Spezifikationen Luftfeuchtig- keit Messbereich 0 bis 100% Genauigkeit (0 bis 20 und 80 bis 100%) ± 5,0% Genauigkeit (20 bis 40 und 60 bis 80%) ± 3,5% Genauigkeit (40 bis 60%) ± 3,0 % Temperatur Messbereich -40 bis +70°C (-40 bis +158°F) Genauigkeit (-40 bis-10 und +40 bis +70°C) ± 2,0°C TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 2 08.09.2014 10:19:01A - 3 Bedienungsanleitung – Bl30 da tenlogger DE Temperatur Messbereich Genauigkeit (-10 bis +40°C) -40 bis +70°C (-40 bis +158°F) ± 1,0°C Temperatur Messbereich 0 bis 100% Genauigkeit (-10 bis +14 und +104 bis +158°F) ± 3,6°F Genauigkeit (+14 bis +104°F) ± 1,8°F Auflösung p. 0
• ,1%r.F., 0,1 °C Speicherplatz p. 3270
• 0 Messwerte Messzyklus p. 1
• Sek. bis 24 Std Analysesoftware /XP/ Vista p. 2000

01. Das Batteriensymbol zeigt die Ladekapazität

der Batterie an. Wenn die Batterie leer ist, erscheint das „leere Batterie“ Symbol. Setzen Sie eine neue Batterie ein. Die Lebensdauer einer handelsüblichen Batterie beträgt mindestens 3 Monate. Verwenden Sie ausschleißlich Batterien gleichen Typs und hochwertiger Qualität, da eine ordnungsgemäße Funktion des Gerätes sonst nicht gewährleistet ist. Für Schäden jeder Art, deren Ursache in der Ver- wendung falscher oder minderwertiger Batterien liegt, wird keine Haftung übernommen.

02. Time zeigt die aktuelle Zeit an

03. Date zeigt das aktuelle Datum an

4. Die Anzeige von Zeit und

Datum wechselt alle 10 Sekunden automatisch. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 3 08.09.2014 10:19:06DE Bedienungsanleitung – Bl30 da tenlogger A - 4

5. MAX: Zeigt den höchsten gemessenen Wert inkl. zu-

gehörigem Datum und Uhrzeit an.

06. MIN: Zeigt den niedrigsten gemessenen Wert inkl.

zugehörigem Datum und Uhrzeit an.

07. REC: Diese Meldung erscheint während der Dauer

08. FULL: Diese Meldung erscheint, wenn der Datenspei-

cher voll ist. Es können keine weiteren Daten ge- speichert werden.

09. %RH: Die gemessene Luftfeuchtigkeit (RH=r.F.) wird

als Prozentsatz angezeigt.

12. Drücken Sie die MAX/MIN Taste, um die wäh-

rend der Aufnahmedauer gespeicherten Maxi- mal- bzw. Minimalwerte angezeigt zu bekommen. Wenn keine weitere Taste gedrückt wird, kehrt das Gerät nach 40 Sekunden zum Messmodus zurück.

13. Wenn die gesammelten Messdaten zum PC über-

tragen werden, erscheint die Meldung „-PC-“ im Display. Nach abgeschlossener Datenübertragung kehrt der Datenlogger zur Messfunktion zurück. Der aktuell gemessene Wert wird angezeigt und die Auf- nahme gestoppt. Führen Sie einen „Re-Set“durch, das heißt bereiten Sie den Datenlogger über die PC- Software auf eine neue Messung vor, um eine neue Aufnahmesequenz starten zu können. Die Mess- werte können grundsätzlich nur vom Display abge- lesen werden. Sämtliche Einstellungen im Daten- logger werden ausschließlich über die im PC instal- lierte Software durchgeführt.

14. Alarmfunktion: Bei Über- bzw. Unterschreitung der

eingestellten Grenzwerte blinken die LEDs einmal pro Minute. Die rote LED zeigt eine Über-/Unter- schreitung der selbst selektierten Temperaturgrenz- werte an. Die gelbe LED weist daraufhin, dass die vom Benutzer definierten Grenzwerte für die relative Luftfeuchtigkeit über-/unterschritten wurden. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 4 08.09.2014 10:19:07A - 5 Bedienungsanleitung – Bl30 datenlogger DE

15. Die Meldung „-LO-” zeigt an, dass der Sensor für

die Temperatur und Luftfeuchtigkeit nicht richtig angeschlossen ist. In diesem Fall können Sie folgen- dermaßen vorgehen: Öffnen Sie die Rückseite des Gerätes und schließen Sie den Sensor richtig an. Sobald der Sensor richtig angeschlossen ist, erlischt die Meldung und das Gerät ist wieder betriebsbereit. Sollte diese Maßnahme nicht zum Erfolg führen, neh- men Sie bitte Kontakt zu unserem Kundenservice auf.

05. Software Installation

1. Legen Sie zuerst die mitgelieferte CD in das CD-ROM

Laufwerk. Kurz darauf erscheint ein Pop-Up Menü. Folgen Sie den im Menü enthaltenden Anweisungen, um die Software auf Ihrem PC zu installieren.

2. Lassen Sie die CD auch nach erfolgter Installation der

Software im Laufwerk. Verbinden Sie den Datenlogger mittels des mitgelieferten USB-Kabels mit Ihrem PC. Ein Fenster für den USB-Treiber wird geöffnet. Folgen Sie den Anweisungen und wählen Sie den Pfad für den USB-Treiber (CD-Laufwerk). Die Installation er- folgt in Kürze. Software Anwendungen: Mit der USB-Software des Datenloggers können Sie die gesammelten Messdaten auf Ihren PC übertragen. Das Programm unterstützt Excel oder ähnliche Tabellenkal- kulationsprogramme. Die Daten lassen sich auch in gra- fischer Form darstellen. Die wichtigsten Funktionen sind alle im übergeordneten Hauptfenster zu sehen. Systemanforderungen: Windows 2000 /Windows XP/Vista, Windows 7 Minimum Hardwareanforderungen: PC oder Notebook mit Pentium 90MHz-Prozessor oder höher; 32 MB RAM; Mindestens 7 MB Speicherplatz auf der Fest- platte für die Installation der HT Datenlogger USB-Software. Die empfohlene Displayauflösung beträgt 1024X768 mit High Color(16 Bit). TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 5 08.09.2014 10:19:07DE Bedienungsanleitung – Bl30 da tenlogger A - 6 Hauptmenü Speichern: Zum Speichern der gesammelten Daten auf die Festplatte Öffnen: Zum Öffnen einer gespeicherten Datei Aktuelle Zeit/Zeit im Datenlogger aktualiseren Datenlogger Setup Datendownload vom DATENLOGGER Grafik anzeigen: zeigt Ihnen die gesammelten Daten als Grafik an List zeigen: zeigt Ihnen die gesammelten Da- ten als Liste an Drucken: druckt die Grafik oder Liste aus Hilfe Zeit und Datum neu einstellen Klicken Sie auf das Icon, um die Zeit und das Datum neu ein- zustellen. Es erscheint ein neues Feld. Geben Sie die richtige Zeit und das richtige Datum ein. Kli- cken Sie anschließend auf „OK“. Datenlogger Setup

• KlickenSieaufdas Icon im Menü. Das Setup-Fenster erscheint (siehe un- ten). Gehen Sie wie unten beschrieben vor, um die einzelnen Menüpunkte einzustellen. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 6 08.09.2014 10:19:08A - 7 Bedienungsanleitung – Bl30 datenlogger DE

• Sie können mit dem Feld „Abtastrate/Samprate Setup“ die Abtastrate der Messungen für den DA- TENLOGGER einstellen. Geben Sie im linken Käst- chen die gewünschte Zahl ein und im rechten Käst- chen die Zeiteinheit.

• DurchdasAnklickenderdreiindemFeld„LEDFlashCyc- le Setup“ angeführten Zeitintervalle (10s/20s/30s=Sekun- den), bestimmen Sie in welchen Zeitabständen die LEDs blinken. (Wenn Sie auf „Ohne/No Light“ klicken, blin- ken die LEDs bei Über-/Unterschreitung der benutzer- definierten Grenzwerte NICHT. Dieser Modus schont die Batterien und gewährleistet eine längere Lebensdauer.

• KlickenSieauf„Manual“oder„Automatic“,umfestzu- legen, ob der Datenlogger automatisch in den Aufnah- memodus übergeht, wenn Sie das Setup-Fenster schließen („Automatic“) oder erst zu einem späteren Zeitpunkt („Manual“) per manuellem Drücken eines der beiden Knöpfe.

Mit dem Feld „Alarm Setup“ können Sie die oberen (HIGH=hoch) und unteren (LOW=niedrig) Grenzwerte für die Temperatur und die Luftfeuchtigkeit konfigurieren In diesem Feld können Sie ebenfalls die Temperaturein- heiten (°C/ F°) bestimmen und die LEDs deaktivieren.

• Sie können durch Anklicken von “Überschreiten/Circulat- ing Record“ oder “Nicht Überschreiten/No Circulating“ entscheiden, ob die gespeicherten Daten überschrieben werden (Circulating Record), wenn der Speicher voll ist oder ob der Datenlogger keine weiteren Daten in dem Fall speichert (No circulating) und die Aufnahme stoppt. Klicken Sie auf die SETUP-Taste, um die Einstel- lungen zu speichern. Klicken Sie auf die “Standart/ DEFAULT-Taste”, um den Datenlogger auf Werksein- stellung zurückzusetzen. Klicken Sie auf die “Abbre- chen/Cancel-Taste”, um das Setup abzubrechen. m Werden nach Durchführung eines Setups die neuen Einstellungen durch „Setup“ gespei- chert, werden alle zuvor gespeicherten Mess- werte automatisch gelöscht! Um einem sol- chen Datenverlust vorzubeugen, klicken Sie noch während des Setups auf die Taste „Cancel“, um den Setup-Vorgang vorzeitig TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 7 08.09.2014 10:19:08DE Bedienungsanleitung – Bl30 da tenlogger A - 8 abzubrechen. So lassen sich die gespei- cherten Daten noch vorher auf ein anderes Me- dium (z.B. PC) übertragen. Es kann aufgrund der Dauer oder Intensität (z.B grenzwertige klimatische Bedingungen) einer Anwendung dazukommen, dass die Lebensdauer der Batterien für die vorgese- hene Messung nicht ausreicht. Wir empfeh- len daher dringend, dass Sie vor der Durch- führung einer solchen intensiven Messung die Ladekapazität der Batterien überprüfen und diese gegebenenfalls auswechseln, insbeson- dere dann, wenn es sich um spezielle Daten oder kritische Messwerte handelt. Datenübertragung der Daten vom Datenlogger zum PC A. Verbinden Sie den Datenlogger mittels der USB- Schnittstelle Ihres Datenloggers mit dem USB-Port Ihres PCs B. Öffnen Sie das Datenlogger Softwareprogramm, falls das Programm nicht bereits läuft C. Klicken Sie auf das Download-Icon D. Folgendes Fenster erscheint. Klicken Sie auf „Down- load“, um die Messwerte auf den PC zu übertragen „Herunterladen“ „Abbrechen“ Nach erfolgreicher Übertragung der Daten erscheint ein Fenster mit folgender grafischen Darstellung: TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 8 08.09.2014 10:19:09A - 9 Bedienungsanleitung – Bl30 datenlogger DE Das Feld oberhalb der grafischen Darstellung ent- hält Informationen über die Zeit, Abtastrate, Anzahl der Daten, Alarmeinstellungen und den Maximum- Minimum- und Durchschnittswert). Reinzoomen:

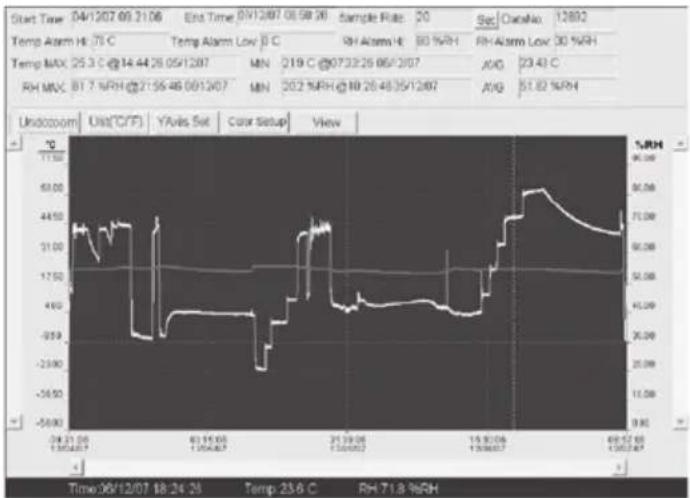

1. Klicken Sie auf die linke Maustaste und halten Sie die

Maustaste gedrückt. Ziehen Sie mit der Maus ein Rechteck um den Ausschnitt, den Sie vergrößern wollen.

2. Lassen Sie die Maustaste wieder los.

3. Benutzen Sie den waagerechten Scrollbalken (Scroll-

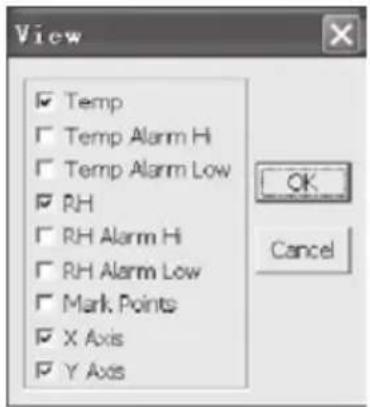

bar), um durch die Daten zu blättern/scrollen. Benut- zen Sie den linken senkrechten Scrollbalken, um durch die Temperaturdaten zu scrollen. Benutzen Sie den rechten senkrech- ten Scrollbalken, um durch die Luftfeuchtig- keitsdaten zu scrollen. Rauszoomen Klicken Sie auf die , um wieder rauszuzoomen und zur ursprünglichen Bildgröße zurückzukehren. Klicken Sie auf , um zum Setup für die Tempera- tur- und Luftfeuchtigkeits-Achse (Y-Achse) zu gelangen. Farbeinstellungen Klicken Sie auf , um das Setup für die Hinter- grundfarbe, die Rasterfarbe und die Farben für die Tem- peratur und Luftfeuchtigkeit zu bestimmen. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 9 08.09.2014 10:19:10DE Bedienungsanleitung – Bl30 da tenlogger A - 10 Grafikfenster anpassen Klicken Sie auf , um das Grafikfenster individuell anzupassen. Mit diesen Einstellungen kann der Benutzer be- stimmen, welche Daten er als Datenspur sehen möchte oder welche Gitt- erlinien zu den X/Y-Ach- sen hinzugefügt oder ent- fernt werden. Punkte markieren: Setzen Sie Punkte auf die Spuren, um aktuelle Daten- punkte zu bestimmen und die natürliche Kontinuität der Spur zu unterbrechen. Listenansicht Klicken Sie auf das , um zum Fenster mit der Liste zu gelangen. Datei speichern und öffnen

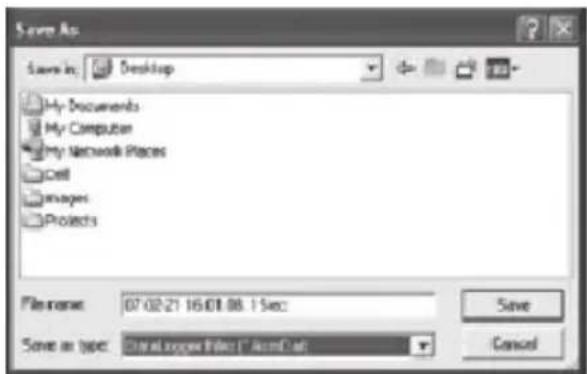

1. Klicken Sie auf das Icon, um das Dialogfenster

„file save“ (Datei speichern) zu öffnen. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 10 08.09.2014 10:19:10A - 11 Bedienungsanleitung – Bl30 datenlogger DE

2. Geben Sie der Datei einen Namen und speichern Sie sie

mit der Standardliste der Dateierweiterung. Die Datei wird mit der “record” Erweiterung gespeichert und wird mit dem HT Datenlogger Softwareprogramm wieder ge- öffnet. Die Datei kann ebenfalls als „.xls“-Datei mit einem Tabellenkalkulationsprogramm oder einem anderen Text- verarbeitungsprogramm geöffnet werden. Klicken Sie auf das Icon, um eine bereits exis- tierende zuvor gespeicherte Datei zu öffnen, die Sie im Datengrafikfenster besichtigen möchten. Grafik und Liste ausdrucken Klicken Sie auf das Icon, um die Daten als Grafik darzustellen. Klicken Sie anschließend auf das Icon, um die Grafik auszudrucken. Klicken Sie auf das Icon, um die Daten als Liste dar- zustellen. Klicken Sie anschließend auf das Icon, um die Grafik auszudrucken. Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europä- ischen Union – gemäß Richtlinie 2002/96/

EG DES EUROPÄISCHEN PARLAMENTS UND

DES RATES vom 27. Januar 2003 über Elek- tro- und Elektronik-Altgeräte – einer fachgerechten Ent- sorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend der geltenden gesetzlichen Bestimmungen. TRO-TR-BA-BL30-HS-002-INT - Kopie.indd 11 08.09.2014 10:19:11EN opera ting instr uctions - clima te da t a logger B l 30 B - 1 Contents 1.Introduction ............................B - 1
