BRUKSANVISNING BL30 TROTEC

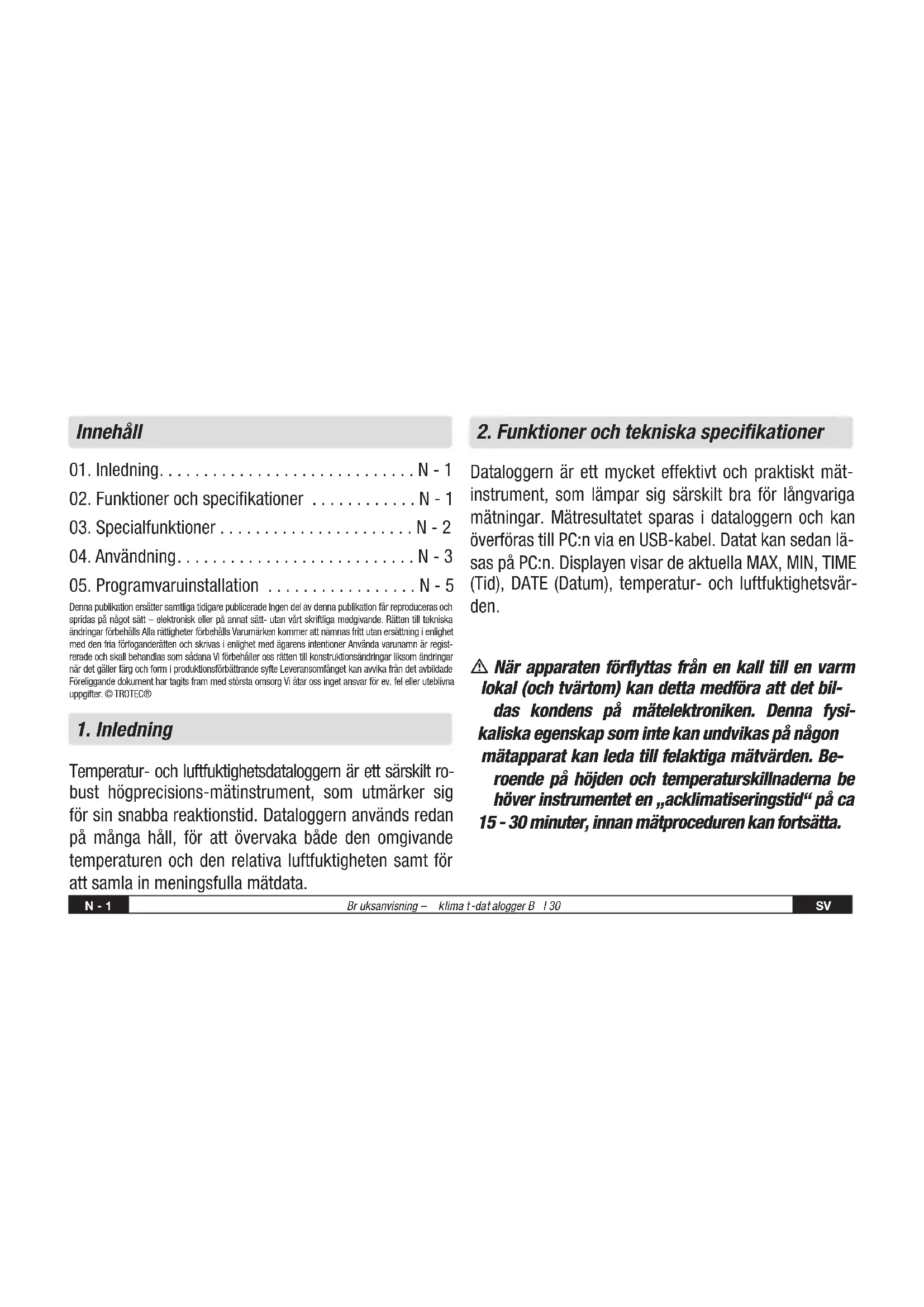

1. Inledning.....N - 1
2. Funktioner och specifikationer ..... N - 1
3. Specialfunktioner ..... N - 2
4. Användning.... N - 3
5. Programvaruinstallation ..... N - 5

Denna publikation ersätter samtliga tidigare publicerade Ingen del av denna publikation får reproduceras och spridas på något sätt – elektronisk eller på annat sätt- utan vårt skriftliga medgivande. Rätten till tekniska ändringar förbehålls Alla rättigheter förbehålls Varumärken kommer att nämnas fritt utan ersättning i enlighet med den fria förfoganderätten och skrivas i enlighet med ägarens intentioner Använda varunamn är registrerade och skall behandlas som sådana Vi förbehåller oss rätten till konstruktionsändringar liksom ändringar när det gäller färg och form i produktionsförbättrande syfte Leveransomfånget kan avvika från det avbildade Föreliggande dokument har tagits fram med största omsorg Vi åtar oss inget ansvar för ev. fel eller uteblivna uppgifter. © TROTEC®

1. Inledning

Temperatur- och luftfuktighetsdataloggern är ett särskilt robust högprecisions-mätinstrument, som utmärker sig för sin snabba reaktionstid. Dataloggern används redan på många håll, för att övervaka både den omgivande temperaturen och den relativa luftfuktigheten samt för att samla in meningsfulla mätdata.

2. Funktioner och tekniska specifikationer

Dataloggern är ett mycket effektivt och praktiskt mätinstrument, som lämpar sig särskilt bra för långvariga mätningar. Mätresultatet sparas i dataloggern och kan överföras till PC:n via en USB-kabel. Datat kan sedan läsas på PC:n. Displayen visar de aktuella MAX, MIN, TIME (Tid), DATE (Datum), temperatur- och luftfuktighetsvården.

⚠ När apparaten förflyttas från en kall till en varm lokal (och tvärtom) kan detta medföra att det bildas kondens på mätelektroniken. Denna fysikaliska egenskap som inte kan undvikas på någon mätapparat kan leda till felaktiga mätvärden. Berøende på höjden och temperaturskillnaderna be höver instrumentet en „acklimatiseringstid“ på ca 15 - 30 minuter, innan mätproceduren kan fortsätta.

⚠ Se till att datalogger alltid används/förvaras upprätt. Detta gäller även efter mätningar, som genomförts i låga temperaturer eller i miljöer med hög luftfuktighet. På så sätt undviker man åtminstone, att det kondensvatten som bildats inte samlas i apparaten, utan att det kan försvinna genom apparatens undre del. Vänta tills den fukt som bildats inuti apparaten på grund av fysikaliska processer har avdunstat helt, innan det ihopsamlade datat kan utvärderas. För att spara batteri, kan dataloggern kopplas direkt till PC:n via USB. Under denna omkopplingstid får den ström direkt från PC:n.

1. Minnesutrymme för 32.700 mätdata
2. Stor, lättläst LCD-display
3. Fritt valbara mätcykler från 1 sek. till 24 tim

4. USB-gränssnitt för dataöverföring till PC:n

5. Larm vid över-/underskridande av användardefinierade gränsvärden

6. Inklusive analysprogramvara som grafiskt presenterar mätdatat.

Luftfuktighet	Mätområde	0 till 100%
	Noggrannhet(0 till 20 och 80 till 100%)	± 5,0%
	Noggrannhet(20 till 40 och 60 till 80%)	± 3,5%
	Noggrannhet(40 till 60%)	± 3,0 %
Temperatur Mätområde 40 till 70 °C
	(-40 till 158 °F)
Noggrannhet(-40 till -10 och +40 till +70 °C)	± 2,0°C
Temperatur Mätområde	-40 till 70 °C(-40 till 158 °F)
Noggrannhet(-10 till +40 °C)	± 1,0°C
Temperatur Mätområde 0 till 100%
Noggrannhet(-10 till +14 och +104 till +158 °F)	± 3,6°F
Noggrannhet(+14 till +104 °F)	± 1,8°F

Upplösning: 0,1 % RF, 0,1°C

Lagringsutrymme: 32700 mätvärden

Mätcykler:....1 sekund till 24 timmar

Analysprogramvara: 2000/ XP/ Vista

4. Användning

1. Batterisymbolen visar batteriets laddnings kapacitet. Om batteriet är tomt, visas symbolen „tomt batteri“. Sätt i ett nytt batteri. Livslängden för ett kommersiellt batteri är minst 3 månader. Använd uteslutande batterier av samma typ och höga kvalitet, eftersom en korrekt funktion på apparaten annars inte kan garanteras. För skador av alla typer, vars orsak är användandet av felaktiga eller dåliga batterier, tar vi inget ansvar för.
2. Time visar den aktuella tiden

3. Date visar det aktuella datumet

4. Visning av tid och datum växlar automatiskt var 10: e sekund

5. MAX: Visar det högst uppmätta värdet inkl. tillhörande datum och tid.
6. MIN: Visar det lägst uppmätta värdet inkl. tillhörande datum och tid.
7. REC: Detta meddelande visas under mätprocessen
8. FULL: Detta meddelande visas, om dataminnet är fullt. Ingen mer data kan sparas.
9. %RH: Den uppmätta luftfuktigheten (RH=RF) visas i procent.
10. °C: Temperatur i grader Celsius
11. °F: Temperatur i grader Fahrenheit
12. Tryck på MAX/MIN knappen, för att visa det maxi mi- el. minmivärdet som sparats under registerin gen. Om inga fler knappar trycks, växlar apparaten efter 40 sekunder tillbaka till mätläget.

07 TIME MAX DATE MIN REC FULL 12A V 12E 3R 1 2 °C °F

1. Om det ihopsamladet mätdatat överförs till PC:n, visas meddelandet „-PC-“ på displayen. När data- överföringen avslutats, skiftar dataloggern tillbaka till mätfunktionen. Det aktuella uppmätta värdet visas och registreringen stoppas. Gör en „Re-Set“, dvs. förbered dataloggern för en ny mätning via PC-programvaran, för att kunna starta en ny registreringssekvens. Mätvärdet kan i princip endast avläsas från displayen. Samtliga inställningar i dataloggern kan endast utföras med hjälp av den programvara som installerats i PC:n.

2. Larmfunktion: Vid över- eller underskridande av det inställda gränsvärdet blinkar lyssdioderna en gång per minut. Den röda lysdioden visar ett över-/underskridande av det självvalda temperaturgränsvärdet. Den gula lysdioden påpekar, att det användar definierade gränsvärdet för relativ luftfuktighet har att över-/underskridits.

3. Meddelandet „-LO-” visar, att sensorn för temperatur och luftfuktighet inte är korrekt ansluten. I sådant fall kan du göra följande: Öppna apparatens baksida och anslut sensorn ordentligt. Så snart sensorn är korrekt ansluten försvinner meddelandet och apparaten är åter klar att användas. Om du inte lyckas med detta, vänligen ta kontakt med vår kundtjänst.

1. Stoppa först i den medföljande CD:n i CD-ROM-enheten. Kort därefter visas en Pop-Up-meny. Följ anvisningarna i menyn, för att installera programvaran på din PC.
2. Låt CD:n ligga var i CD-enheten även efter en lyckad installation av programvaran. Anslut dataloggern via den medföljande USB-kabeln till din PC. Ett fönster för USB-drivrutinen öppnas. Följ anvisningarna och välj sökväg för USB-drivrutinen (CD-enheten). Installationen görs inom kort.

Användning av programvaran:

Med USB-programvaran för dataloggern kan du överföra det ihopsamlade mätdatat till din PC. Programmet stödjer Excel eller liknande tabellkalkylprogram. Datat kan också presenteras i grafisk form. De viktigaste funktionerna visas i de överliggande huvudfönstret.

Systemkrav:

Windows 2000 /Windows XP/Vista, Windows 7

Minimi hårdvarukrav:

PC eller Notebook med Pentium 90MHz-processor eller högre; 32 MB RAM; Minst 7 MB minnesutrymme på hårddisken för installation av HT dataloggers USB-programvara. Rekommenderad displayupplösning är 1024X768 med High Color(16 bit).

Huvudmeny

File(f)	Instrument(I)	Help(H)
	Spara: För att spara det ihopsamlade datat på hårddisken
	Öppna: För att öppna en sparad fil
	Uppdatera aktuell tid/tid i dataloggern
	Installation av dataloggern
	Nerladdning av data från DATALOGGERN
	Visa grafik: visar ihopsamlad data som grafik
	Visa lista: visar ihopsamlad data som en lista

Skriv ut: skriver ut grafiken eller listan

Hjälp

Ställa in tid och datum på nytt

Klicka på 📞 ikonen, för att ställa in tid och datum på nytt. Ett nytt fält visas. Ange korrekt tid och datum. Klicka därefter på „OK“.

- Klicka på 📄 ikonen i menyn. Installationsfönstret visas (se nedan). Gör så som beskrivs nedan, för att ställa in menyalternativen.

Connect Grid Connect Grid 80 250 Second LED Flash Cycle Setup X 300 X 300 Y 300 Y 600 Light Alarms Setup Temp/Alarm Line Temp/Alarm H4 30 100 Cancus RIM/Alarm Line RIM/Alarm H4 50 200 SP LED Flash Fix H4 And Low Alarm Customize Process Customize Default Skip Cancel

• Med fältet „Samplingsfrekvens/ Samprate Setup“ kan du ställa in samplingsfrekvensen för DATENLOG GERNS meddelanden. Ange önskat tal i vänster ruta och tidsenhet i höger ruta.
• Genom att klicka på de tre tidsintervallen (10s/20s/30s=sekunder) i fältet „LED Flash Cycle Setup“, bestämmer du med vilka tidsavständ lysdioderna ska blinka. (Om du klickar på „Utan/No Light“, blinkar lysdioderna INTE vid över-/underskridande av det användardefinierade gränsvärdet. Detta läge sparar batterierna och garanterar en längre livslängd.
• Klicka på „Manual“ eller „Automatic“, för att fastställa, om dataloggern automatiskt går över till regis-treringsläget, när du stänger Setup-fönstret („Auto-matic“) eller vid en senare tidpunkt („Manual“) ge-nom att trycka på en av knapparna.
• Med hjälp av fältet „Alarm Setup“ kan du konfigurera det övre (HIGH=högt) och det lägre (LOW=lågt) gränsvärdet för temperaturen och luftfuktigheten. I detta fält kan du också ställa in temperaturenheter (°C/ F°) och avaktivera lysdioderna.

- Genom att klicka på "Överskrida /Circulating Record" eller "Inte överskrida/No Circulating" kan du bestämma, om det sparade datat skall överskrivas (Circulating Record), om minnet är fullt eller om dataloggern inte sparar någon mer data (No circulating) och registreringen avbryts. Klicka på SETUP-knappen, för att spara inställningarna. Klicka på "Standard/DEFAULT-knappen", för att återställa dataloggern till fabriksinställningarna. Klicka på "Avbryt/Cancelknappen", för att avbryta Setupen.

⚠ När du genomför en Setup av nya inställningar, sparas dessa via „Setup“, alla tidigare sparade mätvärden tas därmed automatiskt bort! För att förhindra en sådan dataförlust, klickar du på knappen „Cancel“, medan installationen pågår, för att avbryta Setup-processen i förtid. På så vis kan det sparade datat först överföras till ett annat medium (t.ex. en PC). På grund av tidsåtgången eller, intensiteten (t.ex gränsvärdiga klimatförhållanden) kan situationen uppstå, att livslängden på

batterierna inte räcker för den avsedda mätningen. Vi rekommenderar att du direkt kontrollerar laddningskapaciteten i battererna innan du genomför en sådan intensiv mätning och om det behövs byter batteri, särskilt om de handlar om speciella data eller kritiska mätvärden.

Dataöverföring från dataloggern till PC:n

A. Anslut dataloggern via USB-gränssnittet till PC:ns USB-port
B. Öppna dataloggerns program, om programmet inte redan körs
C. Klicka på ikonen Download
D. Följande fönster visas. Klicka på „Download“, för att föra över mätvärdet till PC:n

„Ladda ner“ Connected Download Cancel „Avbryta“

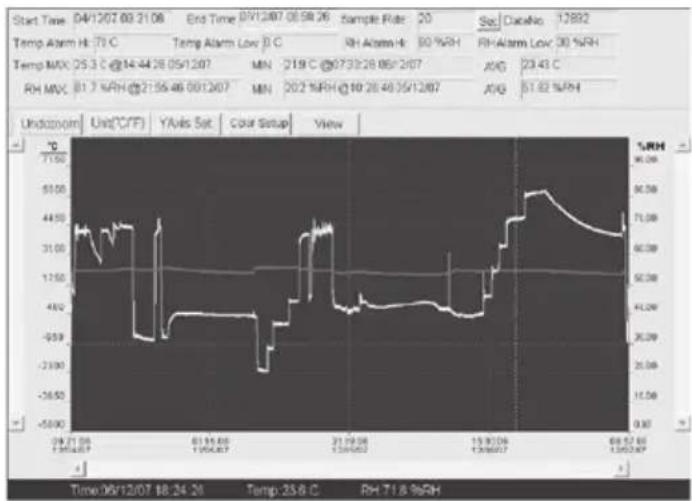

Efter en lyckad överföring av data visas ett fönster med följande grafiska presentation:

Fältet ovanför grafiken innehåller information om tid, samplingsfrekvens, antal data, larminställningar och maximi- minimi- och genomsnittsvärdet).

Zooma in igen:

1. Klicka på den vänstra musknappen och håll musknappen nertryckt. Dra en rektangel med hjälp av musen över det område som du vill förstora.
2. Släpp musknappen igen.
3. Använd den horisontella rull-listen (Scrollbar), för att bläddra/skrolla bland datat. Använd den vänstra vertikala rull-listen, för att skrolla genom temperaturdata. Använd den högra vertikala nom luftfuktighetsdata.

Klicka på Undozoom, för att zooma ut igen och växla tillbaka till den ursprungliga bildstorleken.

Klicka på YAxis Set, för att gå till inställningar av temperatur- och luftfuktighetsaxeln (Y-axeln).

Färginställningar

Klicka på Color Setup, för att ställa in bakgrundsfärg, rutnätsfärg och färger för temperatur och luftfuktighet.

Anpassa grafikfönster

Klicka på View, för att anpassa grafikfönstret individuellt. Med dessa inställningar kan användaren bestämma vilken data man kan se som dataspår eller vilka rutnätslinjer som skall läggas till i X/Y-axlarna respektive tas bort.

Placera punkterna i spåren, för att bestämma de aktuella datapunkterna och avbryta den naturliga spårkontinuiteten.

Listvy

Klicka på 📄, för att gå till fönstret med listan.

No.	Time	(%RH) Humidity	(C) Temperature	(F) Temperature
1	15/10/07 15:25:13	53.5	25.5 C	77.9 F
2	15/10/07 15:25:14	53.3	25.5 C	77.9 F
3	15/10/07 15:25:15	52.9	25.5 C	77.9 F
4	15/10/07 15:25:16	52.6	25.5 C	77.9 F
5	15/10/07 15:25:17	52.4	25.5 C	77.9 F
6	15/10/07 15:25:18	52.2	25.5 C	77.9 F
7	15/10/07 15:25:18	52.1	25.5 C	77.9 F
8	15/10/07 15:25:20	52.0	25.5 C	77.9 F
9	15/10/07 15:25:21	51.9	25.5 C	77.9 F
10	15/10/07 15:25:22	51.8	25.5 C	77.9 F

Spara och öppna fil

1. Klicka på ikonen

, för att öppna dialogrutan „file save“ (Spara fil).

C:\Users\...\Desktop My Documents My Computer My Network Places Cell Images Projectets File name: 07.02.01.164KB.88.1 Sec. System on list: The all applications files (e.g., files.txt) Save Cancel

1. Ge filen ett namn och spara den med standardlistan för filtillägg. Filen sparas med filtillägget "record" och kan öppnas igen med HT dataloggerns programvara. Filen kan också öppnas som en „xls“-fil med ett tabellkalkyl program eller med ett annat textbearbetningsprogram.

Klicka på ikonen 📋, för att öppna en befintlig, tidigare sparad fil, som du vill titta på i datagrafikfönstret.

Skriva ut grafik och lista

Klicka på ikonen ■, för att visa data som grafik. Klicka sedan på ikonen ➕, för att skriva ut grafiken.

Klicka på ikonen ☐, för att visa data som en lista. Klicka sedan på ikonen ☎, för att skriva ut grafiken.

Elektroniska apparater får ej slängas i hushållssoporna utan skall enligt EU:s riktlinjer 2002/96/EG –DET EUROPEISKA PARLAMENTET OCH RÅDET från 27 januari 2003 angående fackmannamässig skrotning av elektriska apparater, och förbrukat material. Vänligen skrota apparaten nat ut enligt de lagliga föreskrifterna.
