BRUKSANVISNING BI15 TROTEC

1. Tryk på tasten „WOOD“ (7).

1. Tryk på tasten „METAL“ (5).

Merknader angående brukerveiledningen ..... L - 01

Sikkerhet.... L - 02

Merknader angående brukerveiledningen

Symboler

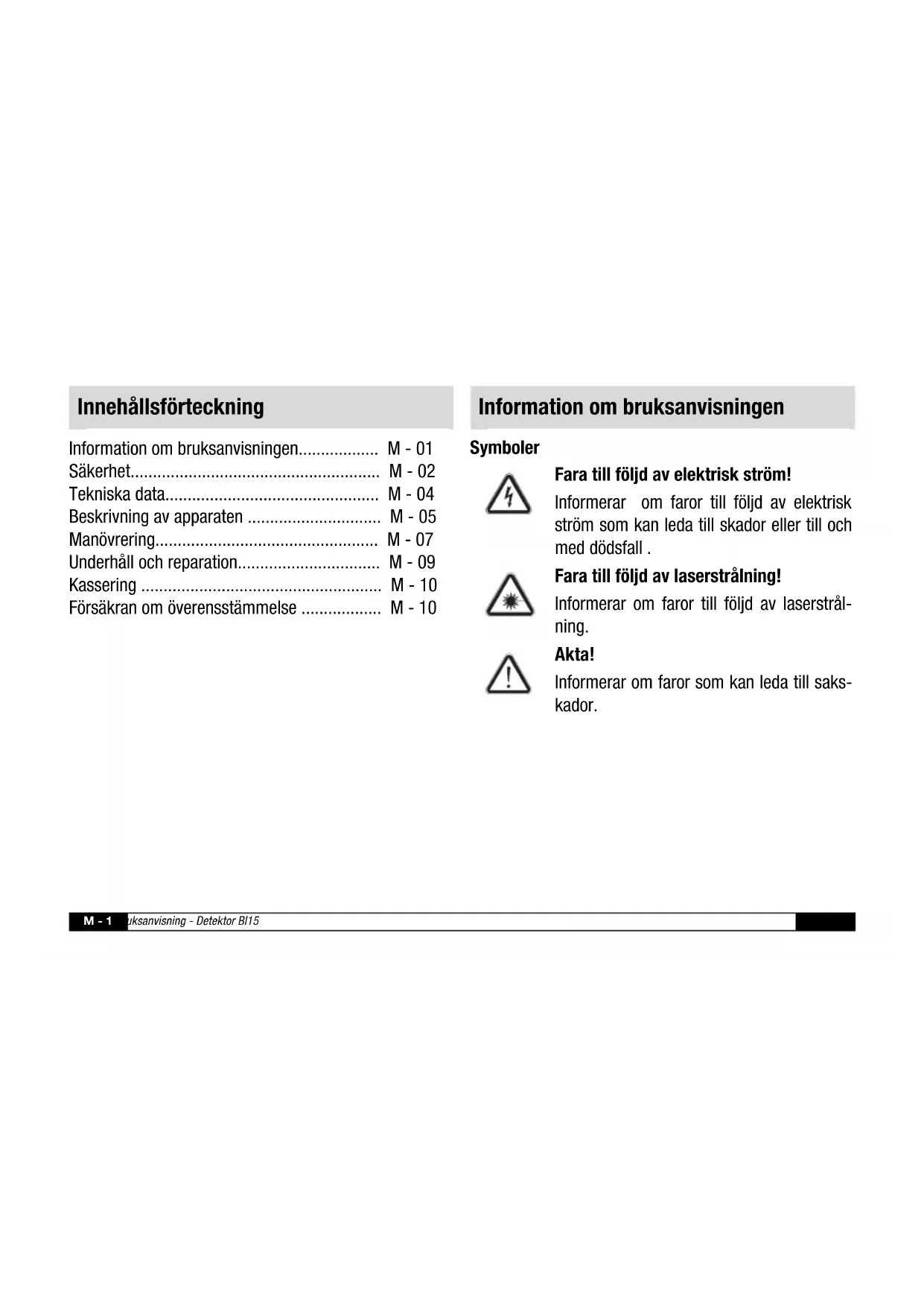

Innehållsförteckning

Information om bruksanvisningen...... M - 01

Säkerhet...... M - 02

Tekniska data.... M - 04

Beskrivning av apparaten M - 05

Manövrering.... M - 07

Underhåll och reparation...... M - 09

Kassering M - 10

Försäkran om överensstämmelse M - 10

Information om bruksanvisningen

Symboler

Fara till följd av elektrisk ström!

Informerar om faror till följd av elektrisk ström som kan leda till skador eller till och med dödsfall.

Fara till följd av laserstrålning!

Informerar om faror till följd av laserstrålning.

Akta!

Informerar om faror som kan leda till saks-kador.

Rättsligt meddelande

Denna publikation ersätter samtliga tidigare versioner. Ingen del av denna publikation får på något sätt reproduceras eller med elektroniska system bearbetas, mångfaldigas eller spridas, utan skriftligt medgivande av Trotec. Rätten till tekniska ändringar förbehålls. Med ensamrätt. Varumärken kommer att nämnas fritt utan ersättning i enlighet med den fria förfoganderätten och skrivas i enlighet med ägarens intentioner. Alla varumärken är registrerade. Vi förbehåller oss rätten till konstruktionsändringar liksom ändringar när det gäller färg och form i produktionsförbättrande syfte. Leveransomfånget kan avvika från det avbildade. Föreliggande dokument har tagits fram med största omsorg. Trotec tar inte något ansvar för eventuella fel eller utlämnanden. © Trotec

Säkerhet

Ändamålsenlig användning

Apparaten är endast avsedd för att hitta trä, metall och växelströmsförande ledningar inom det område som anges i tekniska data. Personer, som använder apparaten, måste ha läst och förstått bruksanvisningen, speciellt kapitlet "Säkerhet".

Ändamålsenlig användning

Apparaten får inte användas i områden med risk för explosion, vid väta eller vid hög luftfuktighet.

För skador som uppkommer till följd av icke ändamålsenlig användning påtar sig TROTEC ^® inget ansvar. I detta fall kan inga garantianspråk ställas.

Akta!

• Använd inga skarpa rengöringsmedel, skurmedel eller lösningsmedel för att rengöra apparaten.
• Utsätt inte apparaten för direkt solljus, höga temperaturer eller fukt! Då kan apparatens isolering eller elektronik skadas.
• Använd inte apparaten om batteriet eller huset är öppna.
• Låt inte förpackningsmaterialet ligga framme på ett oaktsamt sätt. Det kan utgöra en farlig leksak för barn.
• Apparaten är inte en leksak och får inte hamna i barns händer.

Fara till följd av laserstrålning!

- Titta inte in i laserstrålen. Rikta inte apparaten mot människor.

Fara!

- Kablar och anslutningar kan ha olika konstruktion, avskärmning och isolering, vilket kan påverka detektionen av växelström.

Personer som använder denna apparat måste:

• vara medvetna om de faror som kan uppstå vid arbeten med strömförande delar;
• vidta åtgärder för att skydda mot direkt kontakt med strömförande delar;
• ha läst och förstått bruksanvisningen, särskilt kapitlet Säkerhet.

Tekniska data

Modell BI15

Vikt 180 g

Mått (L x B x H) 180 x 67 x 38 mm

Lasereffekt < 1 mW (630–670 nm)

Laserklass II

Laserexakthet 12,7 mm vid 6,1 m

Laserns maximala räckvidd upp till 6,1 m

Laserns rotation 180° i 45° steg

Drifttemperatur -7 °C (19,4 °F) till +49 °C (120,2 °F)

Lagertemperatur -29 °C (20,2 °F) till +66 °C (150,8 °F)

Maximalt detektionsdjup djup trä upp till 19 mm (3/4")

Maximalt detektionsdjup metall + strömförande kabel upp till 38 mm (1 1/2")

Strömförsörjning 9 V-blockbatteri

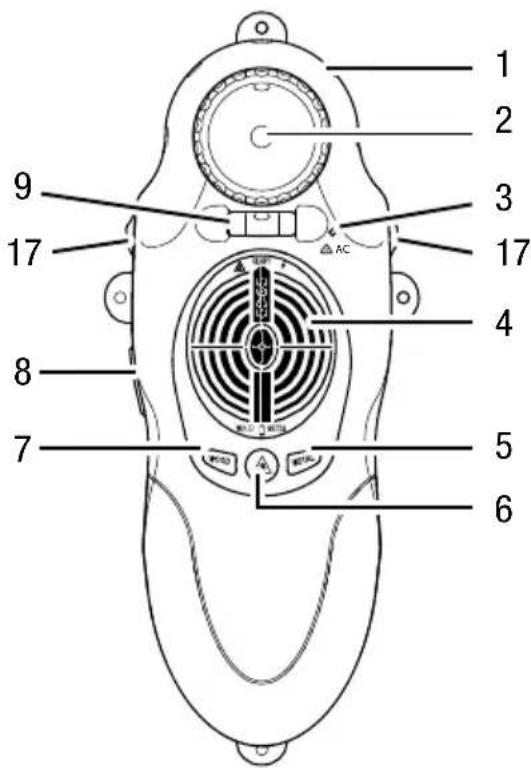

Beskrivning av apparaten

Med detektorn BI15 kan kablar, träreglar eller metallbalkar detekteras i väggar och golv upp till ett djup av 19 mm. Reglarnas och balkarnas exakta läge visas genom att kanten visas i displayen. Laserpekaren som går att vrida i 180° visar ytterligare balkars placering. Två vattenpass är inbyggda i apparaten vilket gör den ännu tillförlitligare. Med inställningsrattarna kan apparaten även riktas in på ett ojämnt underlag.

1. Laserpekare 2. Dosvattenpass
2. LED 4. Display
   (Växelspänning detekterad)
3. Knapp "METAL" 6. Knapp "LASER"
4. Knapp "WOOD" 8. Knapp "On"
5. Libell 17. Inställningsrattar

1 2 3 4 5 6 7 8 9 17 AC

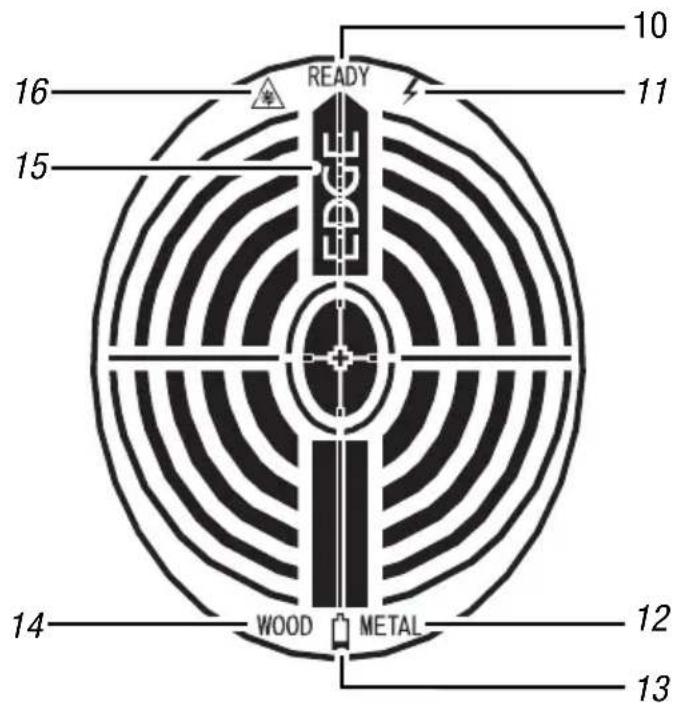

Display 10. Apparaten är aktiv

READY EDGE WOOD METAL 10 11 16 15 14 12 13

För att detektionen ska fungera, måste apparaten först kalibreras på den yta som ska kontrolleras.

Tjockt material samt även fuktiga eller nyligen målade väggar kan påverka kalibreringen.

1. Sätt apparaten på den yta som ska kontrolleras, på ett ställe där det inte finns någon trä eller metall.

2. Håll ner knappen "On" (8) under kalibreringen och den efterföljande mätningen.

3. Alla symboler visas i displayen under en sekund.

4. Symbolen "WOOD" (14) respektive "METAL" (12) blinkar, beroende på vilket material som är förinställt.
5. Efter 3 sekunder hörs ett pip och symbolen "READY" (10) visas.

Kalibreringen är klar.

Trädetektion

1. För apparaten i en rak linje över ytan.

– När apparaten detekterar trä visas linjer i displayen. Med kortare avstånd till trä förflyttas linjerna in mot mitten av displayen (se bild på sidan M - 6).
- När en kant detekteras, visas symbolen "EDGE" (15) och ett pip hörs.

Metalldetektion

1. Tryck på knappen "METAL" (5).

- I displayen visas symbolerna "READY" (10) och "METAL" (12).

1. För apparaten i en rak linje över ytan.

– När metall detekteras, visas linjer i displayen. Med kortare avständ till metall förflyttas linjerna in mot mitten av displayen (se bild på sidan M - 6).

- När en kant detekteras, visas symbolen "EDGE" (15) och ett pip hörs.

Växelströmsdetektion

Växelströmsdetektionen är alltid aktiv. Om en växelströmsförande ledning detekteras, lyser LED (3) och ett pip hörs.

Laserpekare

Tryck in knappen "Laser" (6), för att aktivera eller inaktivera lasern.

Vrid på dosvattenpasset (2), för att vrida laserpekaren i 45°steg.

Avstängning

Apparaten stängs av när knappen "On" (8) släpps.

Underhåll och reparation

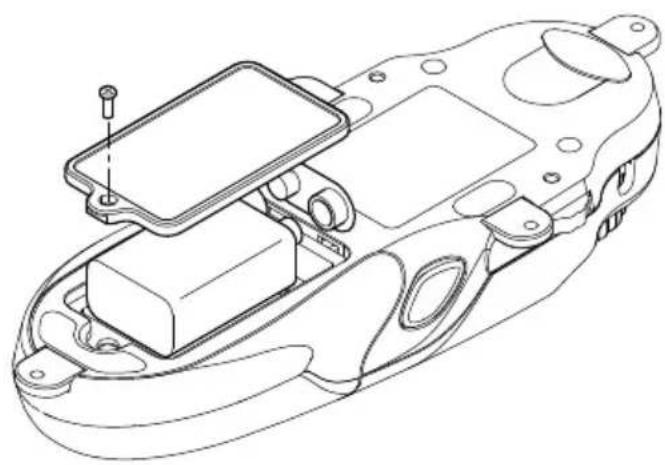

Batteribyte

Akta!

Försäkra dig om att ytan på apparaten är torr och att apparaten är avstängd.

Rengör apparaten med en fuktig, mjuk och luddfri trasa. Se till att det inte tränger in fukt i huset. Använd inga sprayer, lösningsmedel, alkoholhaltiga rengöringsmedel eller skurmedel, utan endast rent vatten för att fukta trasan.

Reparation

Gör inga ändringar på apparaten och montera inte in reservdelar. Kontakta tillverkaren för reparation eller kontroll av apparaten.

Kassering

Elektroniskaapparater får ej kastas i hus- hållsavfall, utan måste i enlighet med EUROPAPARLAMENTETS OCH RÅDETS direktiv 2002/96/EG av den 27 januari 2003 om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter omhändertas på ett fackmässigt sätt. Vi ber dig därför att lämna in uttjäntaapparater för omhändertagande i enlighet med gällande lagar.

Försäkran om överensstämmelse

i enlighet med EG-direktiv 2006/95/EG, bilaga III avsnitt B och EG-direktiv 2004/108/EG om elektromagnetisk kompatibilitet. Härmed förklarar vi att detektorn BI15 har utvecklats, konstruerats och tillverkats i enlighet med nämnda EG-direktiv.

Tillverkare:

Trotec GmbH & Co. KG Telefon: [phone]

Glebbener Straße 7 Fax: [phone]

D-52525 Heinsberg E-post: [e-mail]

Heinsberg, den 05.04.2012
