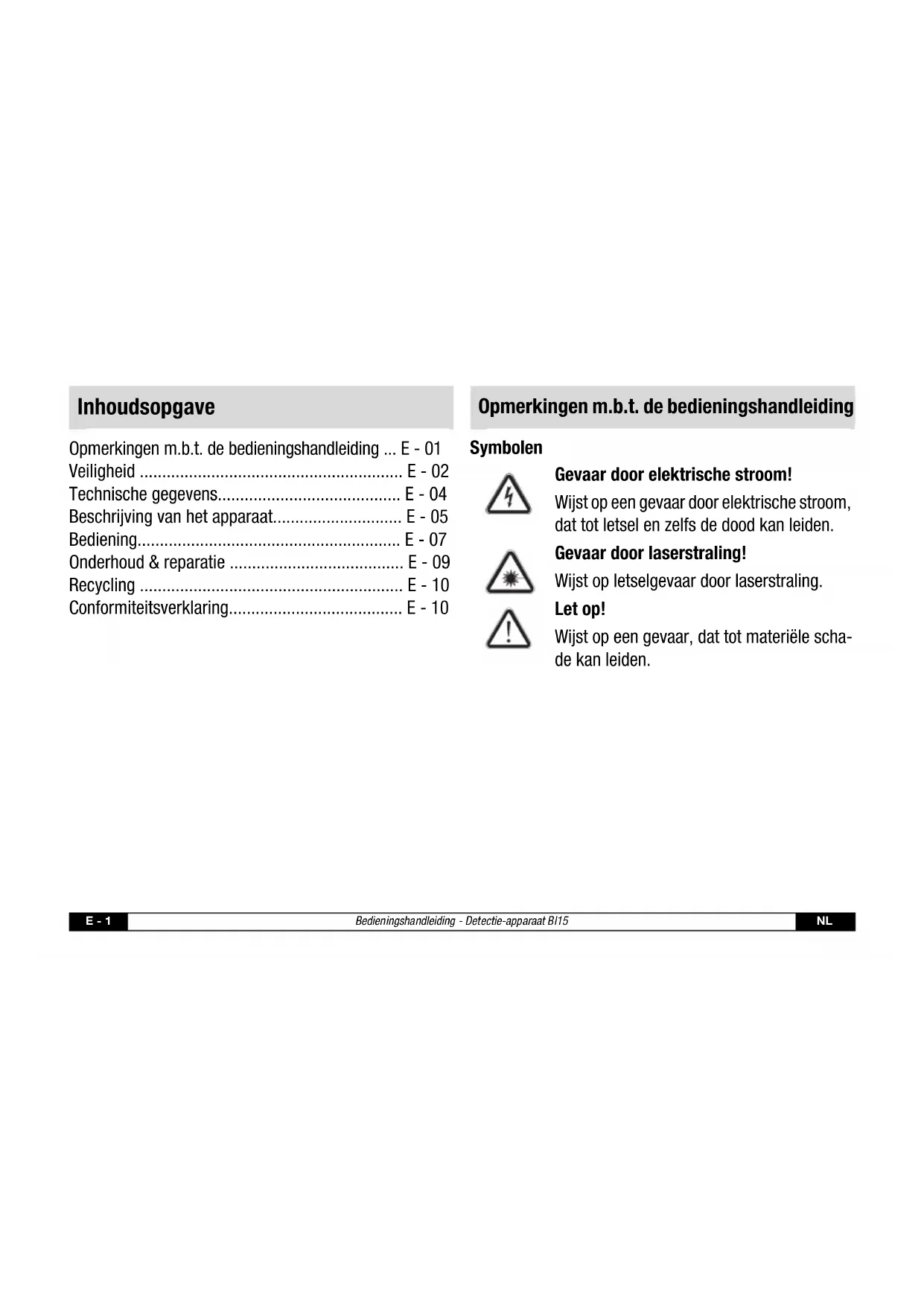

GEBRUIKSAANWIJZING BI15 TROTEC

Opmerkingen m.b.t. de bedieningshandleiding ... E - 01
Veiligheid E - 02
Technische gegevens.... E - 04
Beschrijving van het apparaat.... E - 05
Bediening.... E - 07
Onderhoud & reparatie E - 09
Recycling E - 10
Conformiteitsverklaring.... E - 10

Opmerkingen m.b.t. de bedieningshandleiding

Symbolen

Gevaar door elektrische stroom!

Wijst op een gevaar door elektrische stroom, dat tot letsel en zelfs de dood kan leiden.

Gevaar door laserstraling!

Wijst op letselgevaar door laserstraling.

Let op!

Wijst op een gevaar, dat tot materiële schade kan leiden.

Juridische opmerking

Deze publicatie vervangt alle voorgaande versies. Geen enkele deel van deze publicatie mag, in welke vorm dan ook, zonder schriftelijke toestemming van Trotec worden gereproduceerd of met elektronische systemen worden verwerkt, vermenigvuldigd of verspreid. Technische wijzigingen voorbehouden. Alle rechten voorbehouden. Artikelnamen worden zonder waarborging van het vrije gebruik en volgens de schrijfwijze van de fabrikant gebruikt. Alle artikelnamen zijn geregistreerd. Constructiewijzigingen in het kader van een doorlopende productverbetering, evenals vorm- en kleurveranderingen, blijven voorbehouden. De leveromvang kan afwijken van de productafbeeldingen. Dit document is met de nodige zorgvuldigheid opgesteld. Trotec accepteert geen enkele aansprakelijkheid voor mogelijke fouten of tekortkomingen. © Trotec

Veiligheid

Bedoeld gebruik

Het apparaat is uitsluitend bedoeld voor het detecteren van hout, metaal en wisselstroomgeleidende leidingen, binnen het in de technische gegevens opgenomen bereik. Personen die het apparaat gebruiken, moeten de bedieningshandleiding, vooral het hoofdstuk "Veiligheid", hebben gelezen en begrepen.

Niet bedoeld gebruik

Het apparaat mag niet worden gebruikt in omgevingen waar explosiegevaar heerst, bij nattigheid of hoge luchtvochtigheid.

Voor schade die het gevolg is van onbedoeld gebruik, accepteert Trotec geen aansprakelijkheid. In dat geval vervalt alle aanspraak op garantie.

Let op!

• Gebruik voor het reinigen van het apparaat geen agressieve reinigingsmiddelen, schuur- of oplosmiddelen.
• Stel het apparaat niet bloot aan direct zonlicht, hoge temperaturen of vocht! Anders kunnen de isolatie of de elektronica van het apparaat wordt beschadigd.
• Gebruik het apparaat niet als het batterijvak of de behuizing open is.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Voor kinderen kan dit gevaarlijk speelgoed zijn.
• Het apparaat is geen speelgoed en hoort niet in kinderhanden.

Gevaar door laserstraling!

- Kijk niet in de laserstraal. Richt het apparaat niet op mensen.

Gevaar!

- Kabels en aansluitingen kunnen voor wat betreft de constructie. afscherming en isolatie verschillen en daarom de wisselstroomdetectie beïnvloeden.

Persoonlijke kwalificaties

• zich bewust zijn van de gevaren die bij het werken aan stroomvoerende onderdelen ontstaan;
• maatregelen nemen ter beschermen tegen directe aanraking van de stroomvoerende onderdelen;
• de bedieningshandleiding, vooral het hoofdstuk "Veiligheid" hebben gelezen en begrepen.

Technische gegevens

Model BI15

Gewicht 180 g

Afmetingen (h x b d) 180 x 67 x 38 mm

Lasernauwkeurigheid 12,7 mm bij 6,1 m

Maximale reikwijdte van de laser maximaal 6,1 m

Rotatie van de laser 180° in 45° stappen

Bedrijfstemperatuur -7 °C (19,4 °F) tot +49 °C (120,2 °F)

Opslagtemperatuur -29 °C (20,2 °F) tot +66 °C (150,8 °F)

Relatieve luchtvochtigheid 33-55 %

Max. detectiediepte hout: maximaal 19 mm (3/4")

Max. detectiediepte metaal + stroomgeleidende kabels:

Voeding

maximaal 38 mm (1 1/2")

9 V-blokbatterij

Beschrijving van het apparaat

Beschrijving van de werking

Bij het detectie-apparaat Bl15 kunnen kabels, houten balken of metalen schoren tot een diepte van 19 mm in wanden of vloeren worden gelocaliseerd. De exacte positie van balken en schoren kan via de uitlezing van de randen op het display worden bepaald. De 180° zwenkbare laserpointer toont het verdere verloop van de balk. Voor een nauwkeurige uitlijning zijn twee waterpassen in het apparaat geïntegreerd. Met de instelbare rollen kan het apparaat ook op een oneffen ondergrond nauwkeurig waterpas worden gezet.

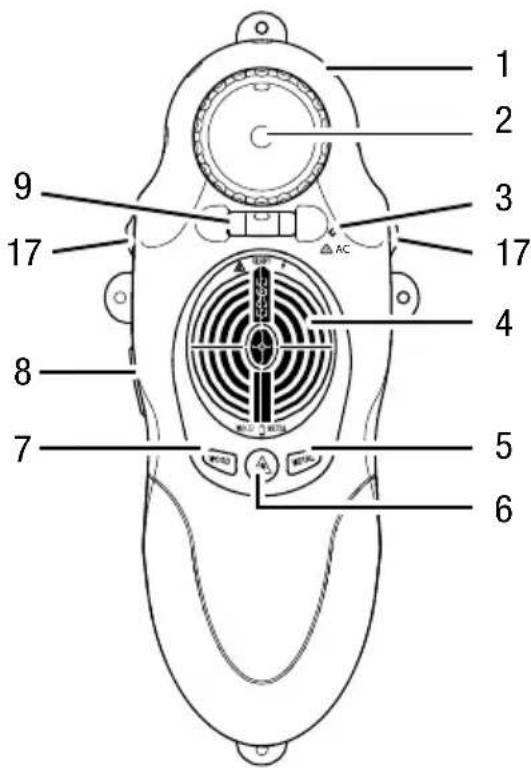

1. Laserpointer 2. Libel
2. LED (Wisselspanning gedetecteerd) 4. Display
3. Knop "METAL" 6. Knop "Laser"
4. Knop "WOOD" 8. Knop "On"
5. Libel 17. Instelbare

rollen

1 2 3 4 5 6 7 8 9 17 AC

1. Wisselstroomdetectie
2. Metaaldetectie
3. Batterij-indicatie
4. Houtdetectie
5. Rand bereikt
6. Laserpointer aan

Bediening

Kalibreren

Om ervoor te zorgen dat de detectie werkt, moet het apparaat eerst op het te controleren oppervlak worden gekalibreerd.

Dicht materiaal, zoals vochtige of net geschilderde wanden, kunnen de kalibratie beïnvloeden.

1. Plaats het apparaat op het te controleren oppervlak op een plaats waar geen metaal of hout loopt.

2. Houd de knop "On" (8) ingedrukt tijdens het kalibre- ren en de aansluitende meting.

3. Op het display verschijnen even alle symbolen.

4. Het symbool "WOOD" (14), resp. "METAL" (12) knippert, afhankelijk welke is ingesteld.
5. Na 3 seconden klinkt een toonsignaal en het symbool "READY" (10) wordt weergegeven. Het kalibreren is afgerond.

Houtdetectie

1. Druk op de knop "WOOD" (7).

- Op het display worden de symbolen "READY" (10) en "WOOD" (14) weergegeven.

1. Verschuif het apparaat in een rechte lijn over het oppervlak.

2. Wordt hout gedetecteerd, verschijnen lijnen op het display. Bij een geringe afstand t.o.v. het hout bewegen de lijnen naar het midden van het display (zie afbeelding op pagina E - 6).

3. Wordt een rand gedetecteerd, verschijnt het symbool "EDGE" (15) en klinkt een toonsignaal.

Metaaldetectie

1. Druk op de knop "METAL" (5).

- Op het display worden de symbolen "READY" (10) en "METAL" (12) weergegeven.

1. Verschuif het apparaat in een rechte lijn over het oppervlak.

- Wordt metaal gedetecteerd, verschijnen lijnen op het display. Bij een geringe afstand t.o.v. het metaal bewegen de lijnen naar het midden van het display (zie afbeelding op pagina E - 6).

- Wordt een rand gedetecteerd, verschijnt het symbool "EDGE" (15) en klinkt een toonsignaal.

Wisselstroomdetectie

De wisselstroomdetectie is altijd ingeschakeld. Wordt een wisselstroomgeleidende leiding herkend, brandt de LED (3) en klinkt een toonsignaal.

Laserpointer

Druk op de knop "Laser" (6) om de laser in of uit te schakelen.

Draai de libel (2), om de laserpointer in 45° stappen te draaien.

Uitschakelen

Het apparaat schakelt uit, zodra de toets "On" (8) losla- ten.

Onderhoud & reparatie

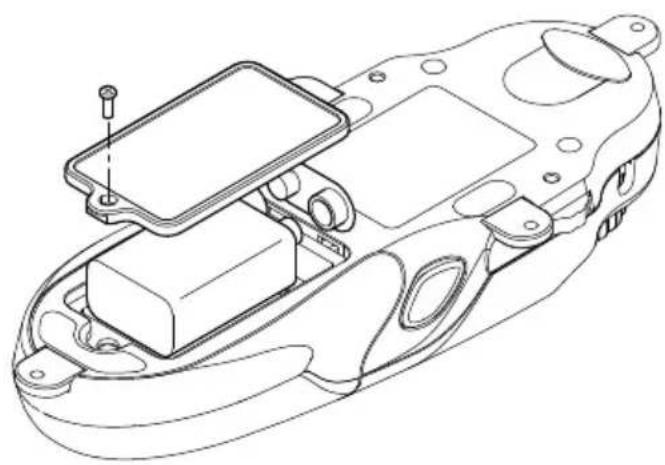

Batterij vervangen

Let op!

Zorg dat het oppervlak van het apparaat droog en het apparaat uitgeschakeld is.

Reinig het apparaat met een vochtige, zachte en pluisvrije doek. Zorg dat er geen vocht in de behuizing komt. Gebruik geen sprays, oplosmiddelen, alcoholhoudende reinigingsmiddelen of schuurmiddelen, maar uitsluitend water voor het bevochtigen van de doek.

Reparatie

Wijzig het apparaat niet en bouw geen reserveonderdelen in. Neem voor reparaties en controles van het apparaat contact op met de fabrikant.

Recycling

Elektrische apparaten horen niet in het huisvuil, maar moeten in de Europese Unie – volgens Richtlijn 2002/96/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 27 januari 2003 betreffende afgedankte elektrische en elektronische apparatuur (AEEA) – vakkundig worden gerecycled. Dit apparaat graag aan het eind van de levensduur recyclen volgens de geldende wettelijke bepalingen.

Conformiteitsverklaring

In het kader van de EG-Laagspanningsrichtlijn 2006/95/EG, bijlage III, paragraaf B en de EG-richtlijn 2004/108/EG m.b.t. de elektromagnetische compatibilitieit (EMC). Hiermee verklaren we, dat het detectie-apparaat BP10 in overeenstemming met de genoemde EG-richtlijnen is ontwikkeld, geconstrueerd en geproduceerd.

Fabrikant:

Trotec GmbH & Co. KG Telefoon: [phone] Grebbener Straße 7 Fax: [phone] D-52525 Heinsberg E-Mail: [e-mail]

Heinsberg, 5-4-2012

Bedrijfsleider: Detlef von der Lieck
