BX11 - Energimätare TROTEC - Gratis bruksanvisning och manual

Produkttyp	Energimätare
Märke	Trotec
Modell	BX11
Mått (ungefär)	12 x 6 x 8 cm
Vikt (ungefär)	200 g
Nätspänning	230 V AC, 50/60 Hz, max. 16 A
Reservström	3 batterier AAA R03/1,5 V
Maximal mätbar effekt	3 680 W
Mätområde	2 W - 3 680 W
Maximal registrering	999,9 kWh
Maximal registreringstid	9 999 timmar
Display	Aktuell förbrukning, spänning, ström, frekvens, kostnader, tid, dag
Huvudfunktioner	Två programmerbara tariff, överbelastningslarm, återställning, tidsvisning
Överspänningskategori	CAT II (2500 V)
Skyddsklass	IP20
Drifttemperatur	+5 °C till +40 °C
Relativ fuktighet	80 % max. vid 31 °C, linjärt ner till 50 % vid 40 °C
Underhåll och rengöring	Mjuk, torr och luddfri trasa. Använd inte rengöringsmedel och sänk inte ner.
Säkerhet	Endast för inomhusbruk, respektera maxlast (16 A), öppna inte höljet, använd jordat uttag.
Allmän information	Ej godkänd för officiell fakturering. Lämplig för inomhusbruk upp till 2000 m höjd.

Vanliga frågor - BX11 TROTEC

Hur ställer man in tid och veckodag på BX11?

Tryck på SET-knappen i 3 sekunder för att gå in i systemmenyn. Använd ▲ för att ändra det blinkande värdet (MON till SÖN för dagar). Tryck på SET för att bekräfta timmen och upprepa för minuterna.

Vad gör jag om skärmen visar 'Low Bat'?

Byt ut de tre AAA-batterierna (R03/1,5V) i det avsedda facket. Koppla först bort enheten från nätet för att undvika risk för elektriska stötar.

Hur byter jag mellan visningslägen?

Tryck på ▲-knappen för att växla mellan de tre lägena: 1) tid/förbrukning/frekvens, 2) spänning/ström/registreringstid, 3) total förbrukning/totala kostnader.

Hur återställer jag förbrukningsdata?

Håll ▼-knappen intryckt i mer än 3 sekunder. Skärmen blinkar tre gånger för att bekräfta radering av data (tid och dag raderas inte).

Kan jag använda BX11 utomhus?

Nej, enheten är endast avsedd för inomhusbruk i torra utrymmen. Utomhusanvändning är strängt förbjuden.

Hur konfigurerar jag en speciell eltaxa?

I systemmenyn, efter att du ställt in tiden, tryck på ▲ för att komma till taxorna. Använd SET för att ange starttid (Tin) och sluttid (Tout), samt kostnaden i eurocent. Taxa 1 är normal, taxa 2 är speciell.

Vad gör jag om enheten inte startar?

Kontrollera att batterier är installerade och korrekt polariserade. Se till att enheten är ansluten till ett fungerande vägguttag. Om svagt batteri-symbolen visas, byt ut batterierna.

Vilken är den maximala effekten som BX11 kan mäta?

Den maximala effekten är 3 680 W (16 A). Överskrid inte denna gräns för att undvika skador på enheten.

Hur rengör jag energimätaren?

Använd en mjuk, torr och luddfri trasa. Använd aldrig rengöringsmedel, slipmedel eller vatten. Sänk inte ner enheten.

Var kan jag kassera enheten vid slutet av dess livslängd?

Enligt WEEE-direktivet (2002/96/EG), kasta inte enheten i hushållsavfallet. Lämna den på en lämplig insamlingsplats för elektroniskt avfall.

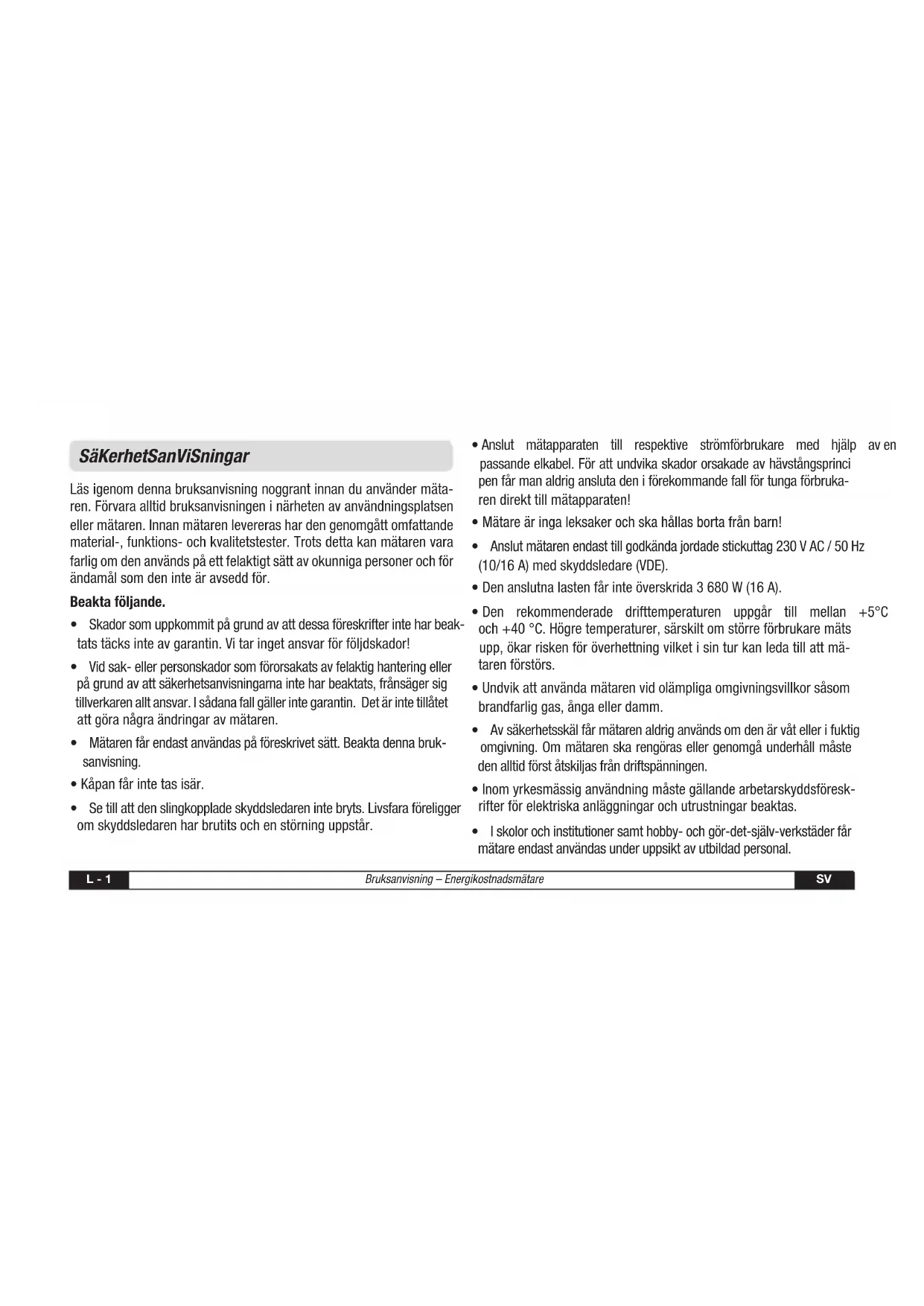

BRUKSANVISNING BX11 TROTEC

Läs igenom denna bruksanvisning noggrant innan du använder mäta- ren. Förvara alltid bruksanvisningen i närheten av användningsplatsen eller mätaren. Innan mätaren levereras har den genomgått omfattande material-, funktions- och kvalitetstester. Trots detta kan mätaren vara farlig om den används på ett felaktigt sätt av okunniga personer och för ändamål som den inte är avsedd för.

Beakta följande.

• Skador som uppkommit på grund av att dessa föreskrifter inte har beaktats täcks inte av garantin. Vi tar inget ansvar för följdskador!
• Vid sak- eller personskador som förorsakats av felaktig hantering eller på grund av att säkerhetsanvisningarna inte har beaktats, frånsäger sig tillverkaren allt ansvar. I sådana fall gäller inte garantin. Det är inte tillåtet att göra några ändringar av mätaren.
• Mätaren får endast användas på föreskrivet sätt. Beakta denna bruksanvisning.
• Kåpan får inte tas isär.

• Se till att den slingkopplade skyddsledaren inte bryts. Livsfara föreligger om skyddsledaren har brutits och en störning uppstår.

• Anslut mätapparaten till respektive strömförbrukare med hjälp av en passande elkabel. För att undvika skador orsakade av hävstångsprinci pen får man aldrig ansluta den i förekommande fall för tunga förbruka- ren direkt till mätapparaten!

• Mätare är inga leksaker och ska hållas borta från barn!
• Anslut mätaren endast till godkända jordade stickuttag 230 V AC / 50 Hz (10/16 A) med skyddsledare (VDE).
• Den anslutna lasten får inte överskrida 3 680 W (16 A).
• Den rekommenderade drifttemperaturen uppgår till mellan +5°C och +40 °C. Högre temperaturer, särskilt om större förbrukare mäts upp, ökar risken för överhettning vilket i sin tur kan leda till att mätaren förstörs.
• Undvik att använda mätaren vid olämpliga omgivningsvillkor såsom brandfarlig gas, ånga eller damm.
• Av säkerhetsskäl får mätaren aldrig används om den är våt eller i fuktig omgivning. Om mätaren ska rengöras eller genomgå underhåll måste den alltid först åtskiljas från driftspänningen.
• Inom yrkesmässig användning måste gällande arbetarskyddsföreskrifter för elektriska anläggningar och utrustningar beaktas.

• I skolor och institutioner samt hobby- och gör-det-själv-verkstäder får mätare endast användas under uppsikt av utbildad personal.

• Låt inte emballaget ligga framme eftersom det kan utgöra en fara för barn som vill leka med det.

• Om du antar att det inte längre är säkert att använda mätaren, måste den tas ur drift och spärras mot oavsiktlig användning. Man kan utgå ifrån att det inte längre är säkert att använda mätaren om den inte längre fungerar, efter längre tids förvaring på en olämplig plats eller om den uppvisar synliga transportskador.
• Skjut inte in några nälar, metalldelar eller andra föremål i mätaren.

ändamÅlSenlig anVändning

Mätintervallet för energikostnadsmätaren sträcker sig från 2 till max. 3 680 W. Om dessa gränser över- eller underskrids är ingen exakt mätning längre möjlig. Dessutom kommer mätaren att överbelastas och löper då risk att förstöras.

BX11 har konstruerats för övervakning och mätning av elektriska förbrukare. Fastan mätaren är mycket exakt, är den inte offi ciellt godkänd för att redovisa för strömkostnaderna mellan energibolaget och konsumenten.

• BX11 är endast godkänd för drift vid 230 V AC.

• Endast förbrukare vars spänningsförsörjning uppgår till 230 V AC / 50/60 Hz får anslutas.

• Den maximala effekten för varje ansluten förbrukare får inte övers krida 3 680 W (3 000 W typ-E, max. ström 16 A).

• Energikostnadsmätaren får endast användas i slutna rum och torr omgivning. Det är förbjudet att använda mätaren utomhus!
• Beakta alltid gällande data för ansluten elektrisk last som anges på typskylten.
• Av säkerhetsskäl får BX11 endast stickas direkt in i ett lämpligt vägg uttag. Använd inga förlängningskablar för att ansluta den till elnätet!
• All annan användning än den föreskrivna kan leda till att denna produkt skadas. Dessutom finns det risk för olika faror, t ex kortslutning, brand eller elektriska slag. Ingen del av produkten får byggas om eller på annat sätt modifieras. Säkerhetsanvisningarna måste tvunget beaktas.

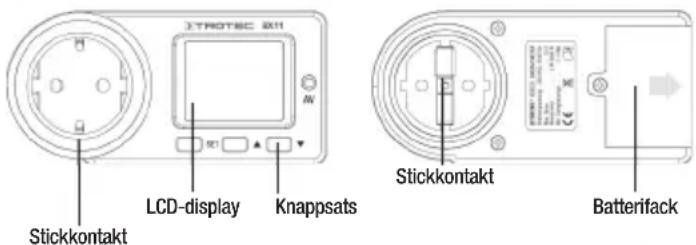

ÖVerSiKt ÖVer mätaren

TROTSC 811 N SET LCD-display Knappsats Stickkontakt Stickkontakt Batterifack

ANVÄNDA MÄTAREN

Blnnan du ansluter energikostnadsmätaren till en förbrukare, måste du sätta in 3 st batterier av typ AAA R03/1,5 V i mätaren. Lossa på skruven i locket till batterifacket och ta sedan av locket. Se till att skruven dras åt ordentligt efter att du satt i batterierna!

Se till att batterierna sätts i på rätt håll. Displayen är aktiv och kan därefter konfigureras. Tänk på att dessa inställningar går förlorade om mätaren saknar batterier eller om batterierna är förbrukade, och om mätaren samtidigt kopplas loss från elnätet. När batteriet läggs i/byts ut får apparaten inte på något sätt vara ansluten till elnätet, eftersom det då finns risk för elektrisk stöt!

Föroreningsgrad

Följande föroreningsgrader gäller enligt IEC 664:

- Föroreningsgrad 1

Inga eller endast torra, icke-ledande föroreningar förekommer. Föroreningarna har ingen påverkan.

- Föroreningsgrad 2

Endast icke-ledande föroreningar föreligger. Vid vissa tillfällen måste man dock räkna med tillfällig ledningsförmåga förorsakad av daggbildning.

- Föroreningsgrad 3

Strömförande föroreningar eller torr, icke-ledande föroreningar som blir ledande vid daggbildning förekommer.

- Föroreningsgrad 4

Föroreningarna förorsakar konstant ledningsförmåga på grund av elektriskt ledande damm, regn eller snö.

Funktioner

• Indikering av
• tid (24 tim) och veckodag
• aktuell strömförbrukning (W) och strömfrekvens
• spänning, strömstyrka och total mätningstid
• total energiförbrukning (kWh) och resulterande kostnader
• Två programmerbara eltaxor
• Överbelastningslarm och reset-funktion

Nätanslutning/inställningar

Efter att du satt in batterierna i mätaren bör symbolen för låg batterispänning inte längre visas på displayen. Batterierna är därmed tillräckligt starka för att driva LCD-displayen och ställa in tiden och el-taxorna. När energimätaren ansluts till en extern spänningskälla börjar kondensatorerna att laddas upp. Mätaren drivs då med växelspänning i stället för med batterier. Byt genast ut batterierna om symbolen „Low Bat” visas på displayen. Se nedanstående beskrivning för att ställa in tid och eltaxor.

A. Ställa in tid och veckodag

1. Håll knappen "SET" intryckt i tre sekunder för att öppna systemmenyn. Tryck på knappen en gång till för att ställa in veckodagen.
2. Tryck på knappen "▲" för att värdet som just visas på displayen ska ändras från MON till SON.
3. Tryck sedan på knappen "SET" för att ställa in tiden.
4. Tryck på knappen "▲" för att ändra på värdet som just blinkar på displayen. Om knappen hålls intryckt kommer värdet som visas att höjas.
5. Tryck på knappen "SET" en gång till för att spara på inställningen. Upprepa detta om du vill ändra på aktuella data.
6. Efter att du ställt in tiden, tryck på knappen "▲" en gång till för att ange specialtaxor.

B. Ställa in eltaxor och tider

1. Tryck på knappen "SET" för att komma till „Tin" (time in) där du kan ange starttiden för eltaxan.
2. Tryck på knappen "▲" för att ändra på värdet som just blinkar på displayen. Om knappen hålls intryckt kommer värdet som visas att höjas.

3. Tryck på knappen "SET" för att gå till nästa position.

4. Efter att du angett starttiden (Tin), tryck på knappen "SET" för att ange sluttiden för specialtaxan (Tout = time out).

5. Tryck på knappen "SET" en gång till för att spara på inställningen. Upprepa detta om du vill göra en ändring.
6. Efter att du ställt in tiderna för eltaxan, tryck på knappen "▲" en gång, till för att ange kostnadstaxor.

C. Ställa in kostnadstaxor

1. Du kan ange kostnaderna för såväl en standardtaxa som för en specialtaxa (enheten som visas är i eurocent, t ex 10 cent). Tarif 1 står för elkostnaderna med normaltaxa och Tarif 2 för elkostnaderna med specialtaxa.
2. Tryck på knappen "SET" för att gå till menyn för taxa.
3. Tryck på knappen "▲" för att ändra på värdet som just blinkar på displayen. Om knappen hålls intryckt kommer värdet som visas att höjas.
4. Tryck på knappen "SET" för att gå till nästa position.
   D. Mätaren går tillbaka till utgångsläget om du inte trycker på någon knapp inom 5 sekunder, eller om du trycker på knappen "▼".
   E. Håll knappen "▼" intryckt längre än 3 sekunder för att radera alla data (tiden och veckodagen finns fortfarande kvar). Displayen blin kar tre gånger för att påminna dig om detta.

DISPLAY

Enstaka värden kan visas på displayen på tre olika sätt. Tryck på knappen "▲" för att skifta mellan de olika visningssätten.

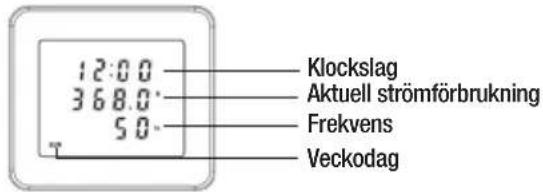

1. Visning av tid (24 timmar), veckodag, strömbelastning och frekvens.

12:00 368.0 50 Klockslag Aktuell strömförbrukning Frekvens Veckodag

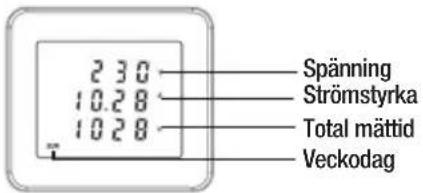

1. Visning av aktuell uppmätt spänning, strömstyrka och total mätningstid.

2 3 0 10.2 8 10.2 8 Spänning Strömstyrka Total mättid Veckodag

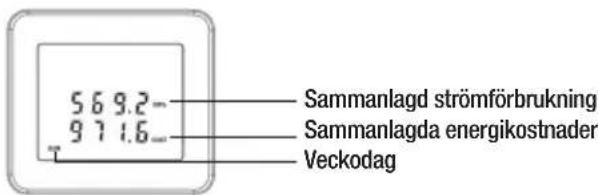

1. Visning av total energiförbrukning och resulterande energikostnader.

5 6 9.2- 9 7 1.6... Sammanlagd strömförbrukning Sammanlagda energikostnader Veckodag

UNDERHÅLL

• Kontrollera regelbundet om energikostnadsmätaren har skadats.
• Mätaren behöver inget underhåll, bortsett från en rengöring då och då. Använd endast en mjuk, torr och luddfri duk för att rengöra mätaren och displayen. Använd aldrig några rengöringsmedel.
  • Doppa aldrig ned mätaren i vatten.
• Underhåll får endast utföras av utbildad och instruerad personal. Mätaren får aldrig öppnas eller ändras på något sätt. Garantin upphör att mätaren om ändå öppnas.

⚠ Mätaren erbjuder inget tillräckligt skydd om den används till andra syften än dem som den är avsedd för.

TEKNISKA DATA

Driftspänning 230 V, AC, 50/60 Hz

Maximal effekt 3 680 W / 16 A

Mätområde. 2 W - 3 680 W

Överspänningskategori....CAT II (2500 V)

Maximal mätning 999,9 kWh

Maximal mätningstid 9.999 timmar

Lägsta energi som kan visas.... 0,1 kWh

Lägsta kostnad som kan visas 0,1 euro

Batteri 3 x AAA R03/1,5 V

Arbetstemperatur ....+5 °C till +40 °C

Driftvillkor....80% rel. luftfuktighet under 31 °C

från 31 °C till 40 °C linjärt avtagande till 50 %

Kapslingsklass IP20

Föroreningsklass. II (se sid. 3)

Endast avsedd för innerutrymmen max. 2 000 m ö h. När energikostnaderna ska mätas upp får endast en separat energimätare användas. Koppla aldrig samman två eller flera energimätare.

Elektroniska apparater får ej kastas i hushållssoporna utan ska skrotas på föreskrivet sätt enligt EU-direktivet 2002/96/EG FRÅN DET EUROPEISKA PARLAMENTET OCH RÅDET från 27 januari 2003 gällande förbrukade elektriska och elektroniska apparater. Beakta gällande föreskrif-

ter när du ska skrota denna mätare.
