BRUKSANVISNING BX11 TROTEC

BenytteS i henhold til BeStemmelSerne

De følgende forureningsgrader specificeres i henhold til IEC 664:

- Forureningsgrad 1

fra 31 °C til 40 °C lineært faldende til 50 %

Beskyttelsesklasse IP20

Forureningsklasse. II (jfr. side - 3)

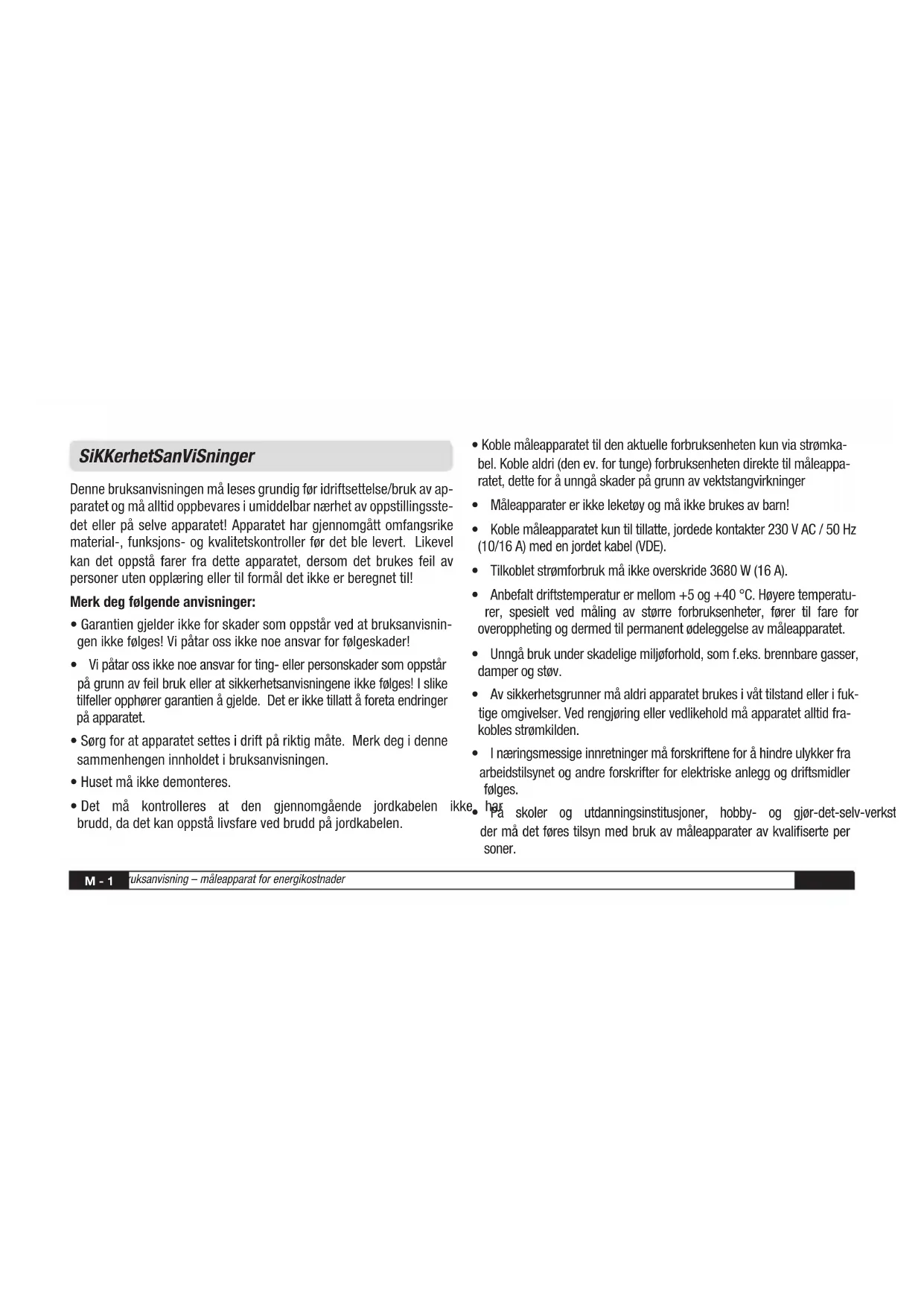

Denne bruksanvisningen må leses grundig før idriftsettelse/bruk av apparatet og må alltid oppbevares i umiddelbar nærhet av oppstillingsstedet eller på selve apparatet! Apparatet har gjennomgått omfangsrike material-, funksjons- og kvalitetskontroller før det ble levert. Likevel kan det oppstå farer fra dette apparatet, dersom det brukes feil av personer uten opplæring eller til formål det ikke er beregnet til!

• Garantien gjelder ikke for skader som oppstår ved at bruksanvisningen ikke følges! Vi påtar oss ikke noe ansvar for følgeskader!
• Vi påtar oss ikke noe ansvar for ting- eller personskader som oppstår på grunn av feil bruk eller at sikkerhetsanvisningene ikke følges! I slike tilfeller opphører garantien å gjelde. Det er ikke tillatt å foreta endringer på apparatet.
• Sørg for at apparatet settes i drift på riktig måte. Merk deg i denne sammenhengen innholdet i bruksanvisningen.
• Huset må ikke demonteres.

• Det må kontrolleres at den gjennomgående jordkabelen ikke, brudd, da det kan oppstå livsfare ved brudd på jordkabelen.

• Koble måleapparatet til den aktuelle forbruksenheten kun via strømkabel. Koble aldri (den ev. for tunge) forbruksenheten direkte til måleapparatet, dette for å unngå skader på grunn av vektstangvirkninger

• Måleapparater er ikke leketøy og må ikke brukes av barn!
• Koble måleapparatet kun til tillatte, jordede kontakter 230 V AC / 50 Hz (10/16 A) med en jordet kabel (VDE).
• Tilkoblet strømforbruk må ikke overskride 3680 W (16 A).
• Anbefalt driftstemperatur er mellom +5 og +40 °C. Høyere temperaturer, spesielt ved måling av større forbruksenheter, fører til fare for overoppheting og dermed til permanent ødeleggelse av måleapparatet.
• Unngå bruk under skadelige miljøforhold, som f.eks. brennbare gasser, damper og støv.
• Av sikkerhetsgrunner må aldri apparatet brukes i våt tilstand eller i fuktige omgivelser. Ved rengjøring eller vedlikehold må apparatet alltid frakobles strømkilden.
• I næringsmessige innretninger må forskriftene for å hindre ulykker fra arbeidstilsynet og andre forskrifter for elektriske anlegg og driftsmidler følges.
• har

• på skoler og utdanningsinstitusjoner, hobby- og gjør-det-selv-verksl der må det føres tilsyn med bruk av måleapparater av kvalifiserte per soner.

• La ikke emballasjematerialer ligge rundt, da slike kan representere farlig leketøy for barn.

• Hvis man må anta at det ikke lenger er mulig å bruke apparatet uten fare, må apparatet tas ut av drift og sikres mot tilfeldig bruk. Man må anta at sikker, ufarlig bruk ikke lenger foreligger hvis apparatet ikke len ger fungerer og har synlige skader etter lengre tids lagring under uguns-tige forhold og etter krevende transportbelastninger.
• Stikk ikke nåler, metallgjenstander eller annet inn i apparatet.

Beregnet BruKSomrÅde

Måleområdet til apparatet som måler energikostnader strekker seg fra 2 til maks. 3 680 W. Hvis disse grenseverdiene blir over- eller underskredet, kan man ikke lenger foreta pålitelige målinger. Apparatet kan dessuten bli overbelastet og dermed bli ødelagt.

BX11 er utviklet for overvåking og måling av elektrisk strømforbruk på ulike enheter. Selv om måleapparatet er meget nøyaktig, er det ikke offi sielt godkjent til avregning av strømkostnader mellom strømleverandører og forbrukere.

• BX11 er bare tillatt til bruk på 230 V AC.

• Det må bare kobles til forbruksenheter med strømforsyning på 230 V AC 50/60 Hz.

• Den maksimale effekten på tilkoblede forbruksenheter må ikke overskride 3 680 Watt (3 000 Watt type-E -maks. strømstyrke 16 A).

• Drift av måleapparatet for energikostnader er kun tillatt i lukkede rom og i tørre omgivelser. Bruk utendørs er strengt forbudt!
• Overhold alltid opplysningene på typeskiltet om tilkoblet last.
• Av sikkerhetsmessige årsaker må BX11 kun stikkes direkte inn i respektive veggstikkontakter og man må ikke bruke skjøteledning for å knytte det til strømnettet!
• Annen bruk enn den som beskrives over, fører til at produktet blir skadet. Dessuten er det forbundet med farer, som f.eks. kortslutning, brann, elektrisk støt osv. Det er ikke tillatt å foreta endringer eller ombygginger på noen del av produktet! Sikkerhetsanvisningene må alltid overholdes!

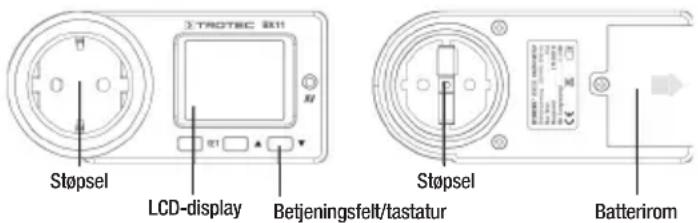

preSentaSJon aV apparatet

STÖPSEL LCD-display Betjeningsfelt/tastatur Stöpsel Batterirom

OPPSTART

Før du kobler måleapparatet for energikostnader til en forbruksenhet, må du sette inn tre batterier av typen AAA R03/1,5V i apparatet. Løsne først skruen på lokket til batterirommet før det åpnes og fest alltid batterilokket igjen med skruen etter at batteriene er satt inn!

⚠ Sørg for at batteriene legges inn med riktige poler. Displayet er nå aktivert og apparatet kan konfigureres. Merk deg at disse inns- tillingene går tapt hvis batteriene tas ut eller blir utladet, straks apparatet kobles fra strømnettet. Apparatet får ikke være knyttet til strømnettet ved innlegging/ bytting av batterier, da det kan medføre fare for strømslag

Forurensningsgrad

Følgende forurensningsgrader spesifiseres ifølge IEC 664:

- Forurensningsgrad 1

• Klokkeslett (24 t) og ukedag
• Aktuelt strømforbruk (W) og strømfrekvens
• Spenning, strømstyrke og total registreringstid
• Totalt energiforbruk (kWh) og resulterende kostnader
  • To programmerbare strømtariffer
  • Overbelastningsalarm og tilbakestillingsfunksjon

Nettilkobling/innstillinger

Etter at batteriene er satt inn i apparatet, skal ikke symbolet vises i displayet for lite batterispenning. Batteriene er dermed sterke nok for å drive LCD-displayet og for å vise klokkeslett og strømtariff. Straks energimåleren blir koblet til en ekstern strømkilde blir kondensatorene ladet. Apparatet drives da av vekselstrømmen istedenfor batteriene. Skift batterier straks symbolet «Low Bat» vises i displayet. Nedenfor beskrives hvordan klokkeslett og strømtariffer stilles inn.

A. Klokkeslett og ukedag

1. Trykk på "SET"-knappen og hold den inne i 3 sekunder for å komme til systemmenyen. Trykk på knappen på nytt for å stille inn ukedagen.
2. Trykk på «▲» - knappen for å endre verdien som blinker i displayet for å endre til riktig ukedag fra MON til SON.
3. Trykk deretter på "SET"- knappen for å stille inn klokkeslettet.
4. Trykk på «▲»- knappen for å endre verdien som blinker i displayet. Tallet som vises øker när knappen holdes inne.
5. Trykk på "SET"- knappen på nytt for å lagre innstillingen. Gjenta prosessen hvis du vil endre noen av dataene
6. Etter at du har stilt inn klokkeslettet, kan du trykke på «▲»- knappen på nytt for å registrere spesialtariffer.

B. Innstilling av strømtariffer og tidspunkter

1. Trykk på «SET»- knappen for å komme til "Tin" (time in), slik at du kan angi starttiden på strømtariffen.
2. Trykk på «▲»- knappen for å endre verdien som blinker i displayet. Tallet som vises øker när knappen holdes inne.
3. Trykk på «SET»- knappen for å komme til neste posisjon.

4. Etter at du har stilt inn starttiden Tin), kan du trykke på «SET»- knappen for å angi slutten på spesialtariffen (Tout = time out).

5. Trykk på "SET"-knappen på nytt for å lagre innstillingen. Gjenta prosessen hvis du vil endre noen av dataene.

6. Etter at du har stilt inn tidspunktene for spesialtariffen, kan du trykke på «▲»- knappen igjen for å angi kostnadstariffene.
7. Du kan angi både kostnadene for en standardtariff og en spesialtariff (den viste enheten er i eurocent, f.eks. 10 cent). Tariff 1 angir energikostnadene i normaltariffen og tariff 2 energikostnadene i spesialtariffen.
8. Trykk på «SET»-knappen for å komme til tariffmenyen.
9. Trykk på «▲»-knappen for å endre verdien som blinker i displayet. Tallet som vises øker när knappen holdes inne.
10. Trykk på "SET"-knappen for å komme til neste posisjon.
    D. Apparatet går tilbake til utgangspunktet hvis du i løpet av 5 sekunder ikke trykker på noen knapper eller trykker på «▼»-knappen.
    E. Hold «▼»-knappen inne lenger enn 3 sekunder for å slette samtlige data (klokkeslett og ukedag opprettholdes). Displayet blinker tre ganger etter hverandre for å minne deg på prosessen.

C. Innstilling av kostnadstariffene

DISPLAYVISNING

Det finnes tre ulike visningstyper for å presentere de enkelte verdiene på displayet. Trykk på «▲»-knappen for å komme fra én visning til en annen.

1. Visning av klokkeslett (24 timer), ukedag, strømbelastning og frekvens.

12:00 368.0- 50- Klokkeslett aktuelt strømforbruk Frekvens Ukedag

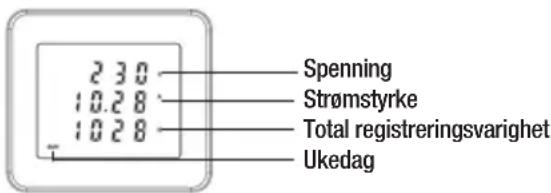

1. Visning av nettopp målt spenning, strømstyrke og samlet registreringstid.

2 3 0 10.2 8 10.2 8 Spenning Strømstyrke Total registreringsvarighet Ukedag

1. Visning av det totale energiforbruket og de dermed resulterende energikostnadene.

569.2- 971.6- Totalt energiforbruk Totale energikostnader Ukedag

• Undersøk regelmessig om det foreligger skader på energimåleapparatet.
• Apparatet er vedlikeholdsfritt når man ser bort fra rengjøring av og til. Bruk eventuelt bare en myk, tørr lofri klut for å rengjøre apparatet og displayet. Bruk aldri noen rengjøringsmidler.
  • Dypp aldri apparatet ned i vann.
• Vedlikeholdsarbeider må kun utføres av sakkyndige personer som har fått opplæring. Apparatet må ikke åpnes eller endres på noen måte. Hvis apparatet allikevel blir åpnet, opphører garantien å gjelde.

⚠ Apparatet gir ikke tilstrekkelig beskyttelse hvis det blir brukt til andre formål enn det er beregnet til.

TEKNISKE DATA

Driftsspenning 230 V, AC, 50/60 Hz

Maksimal effekt 3 680 W / 16 A

Måleområde 2 W - 3680 W

Maksimal registrering....999,9 kWh

Maksimal registreringsvarighet....9.999 timer

Minimal energivisning....0,1 kWh

Minimal kostnadsvisning.... 0,1 euro

Batteri 3 x AAA R03/1,5V

Arbeidstemperatur .... +5 °C bis +40 °C

Driftsbetingelser....80% rel. luftfuktighet under 31 °C

fra 31 °C til 40 °C synkende til 50 % lineært

Verneklasse IP20

Forurensningsklasse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II (se side - 3)

⚠ Kun til innendørs bruk opptil 2 000 meter over havet. Ved måling av energikostnadene må det kun benyttes én energimåler. Stikk aldri to eller flere energimålere inn i hverandre.

Elektroniske apparater må ikke kastes i husholdningsavfallet, men må i EU-området avfallsbehandles på en faglig forsvarlig måte, i samsvar med retningslinje 2002/96/EU fra EUROPAPARLAMENTET OG RÅDET av 27. januar 2003 om avfallsbehandling av elektriske og elektroniske

apparater. Sørg derfor for en avfallsbehandling av dette apparatet ved slutten av levetiden som er i samsvar med gjeldende lovbestemmelser.
