KULLANIM KILAVUZU TAC 3000 TROTEC

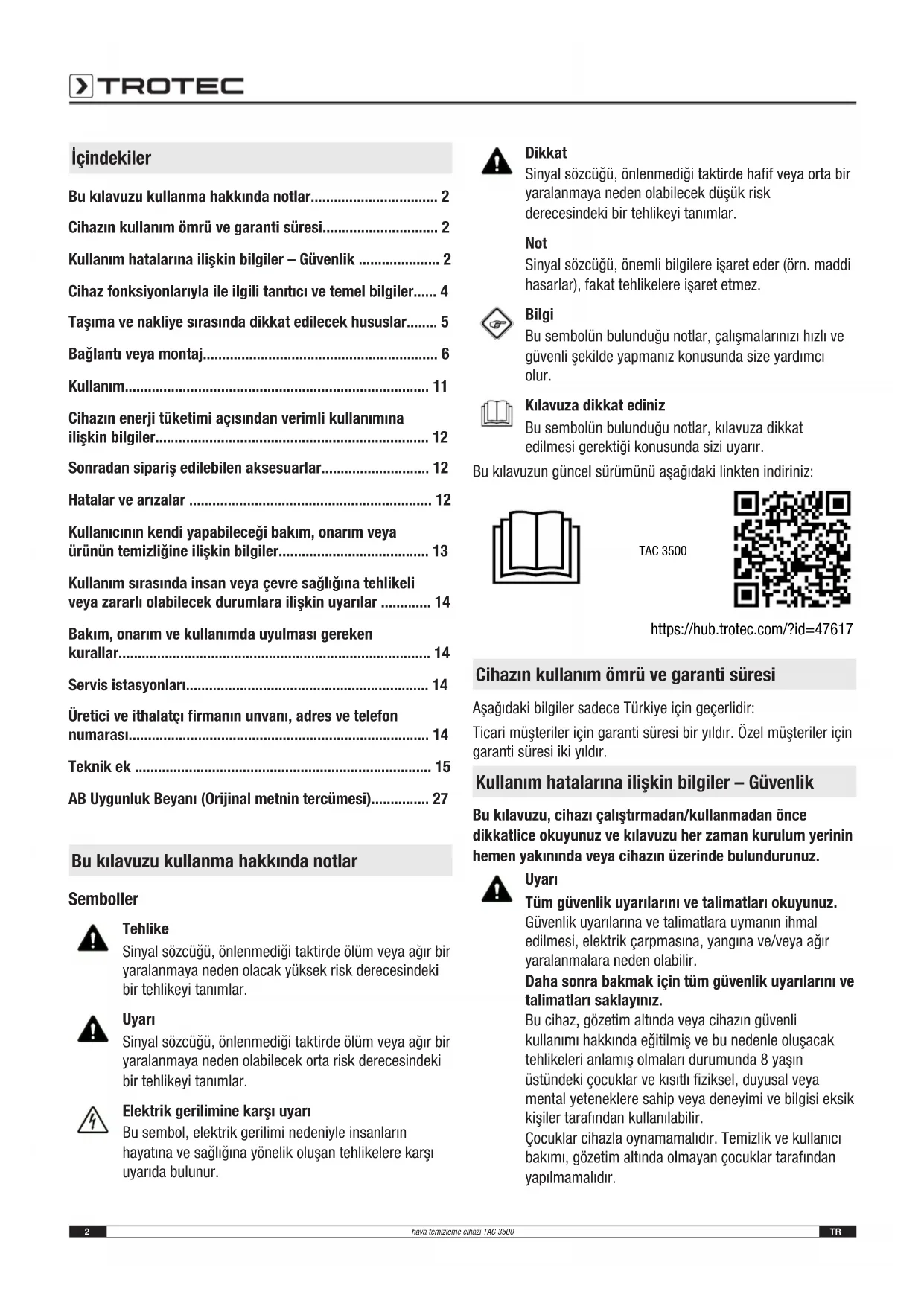

Bu kılavuzu kullanma hakkında notlar.... 2

Cihazın kullanım ömrü ve garanti süresi.... 2

Kullanım hatalarına ilişkin bilgiler – Güvenlik ...... 2

Cihaz fonksiyonlarıyla ile ilgili tanıtıcı ve temel bilgiler..... 4

Taşıma ve nakliye sırasında dikkat edilecek hususlar...... 5

Bağlantı veya montaj....6

Kullanım....11

Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler....12

Sonradan sipariş edilebilen aksesuarlar.... 12

Hatalar ve arızalar 12

Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler.... 13

Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar ...... 14

Bakım, onarım ve kullanımda uyulması gereken kurallar....14

Servis istasyonları....14

Üretici ve ithalatçı firmanın unvanı, adres ve telefon numarası....14

Teknik ek 15

AB Uygunluk Beyanı (Orijinal metnin tercümesi)...... 27

Bu kılavuzu kullanma hakkında notlar

Semboller

Tehlike

Sinyal sözcüğü, önlenmediği taktirde ölüm veya ağır bir yaralanmaya neden olacak yüksek risk derecesindeki bir tehlikeyi tanımlar.

Uyari

Sinyal sözcüğü, önlenmediği taktirde ölüm veya ağır bir yaralanmaya neden olabilecek orta risk derecesindeki bir tehlikeyi tanımlar.

Elektrik gerilimine karşı uyarı

Bu sembol, elektrik gerilimi nedeniyle insanların hayatına ve sağlığına yönelik oluşan tehlikelere karşı uyarında bulunur.

Dikkat

Sinyal sözcüğü, önlenmediği taktirde hafif veya orta bir yaralanmaya neden olabilecek düşük risk derecesindeki bir tehlikeyi tanımlar.

Not

Sinyal sözcüğü, önemli bilgilere işaret eder (örn. maddi hasarlar), fakat tehlikelere işaret etmez.

Bilgi

Bu sembolün bulunduğu notlar, çalışmalarınızı hızlı ve güvenli şekilde yapmanız konusunda size yardımcı olur.

Kılavuza dikkat ediniz

Bu sembolün bulunduğu notlar, kılavuza dikkat edilmesi gerektiği konusunda sizi uyarır.

Bu kılavuzun güncel sürümünü aşağıdaki linkten indiriniz:

TAC 3500

Cihazın kullanım ömrü ve garanti süresi

Aşağıdaki bilgiler sadece Türkiye için geçerlidir:

Ticari müşteriler için garanti süresi bir yıldır. Özel müşteriler için garanti süresi iki yıldır.

Kullanım hatalarına ilişkin bilgiler – Güvenlik

Bu kılavuzu, cihazı çalıştırmadan/kullanmadan önce dikkatlice okuyunuz ve kılavuzu her zaman kurulum yerinin hemen yakınında veya cihazın üzerinde bulundurunuz.

Uyari

Tüm güvenlik uyarılarını ve talimatları okuyunuz.

Güvenlik uyarlarına ve talimatlara uymanın ihmal edilmesi, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir.

Daha sonra bakmak için tüm güvenlik uyarılarını ve talimatları saklayınız.

Bu cihaz, gözetim altında veya cihazın güvenli kullanımı hakkında eğitilmiş ve bu nedenle oluşacak tehlikeleri anomalies olmaları durumunda 8 yaşın üstündeki çocuklar ve kısıtlı fiziksel, duyusal veya mental yeteneklere sahip veya deneyimi ve bilgisi eksik kişiler tarafından kullanılabilir.

Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

- Cihazı patlama tehlikesi altındaki mekânlarda veya bölgelerde çalıştırmayınız ve bu tür yerlere yerleştirmeyiniz.

- Cihazı, agresif atmosferlerde çalıştırmayınız.

- Cihazı dik konumda ve durma güvenliği sağlanmış şekilde yatay ve sağlam bir yüzeye yerleştiriniz.

- Nemli temizlikten sonra cihazı kurutunuz. Cihazı ıslak durumda çalıştırmayınız.

- Cihazı elleriniz nemli veya ıslakken çalıştırmayınız veya kullanmayınız.

- Cihazı doğrudan su püskürmesine maruz bırakmayınız.

- Cihazın içine asla herhangi bir nesne veya uzuvlarını zı sokmayınız.

- Çalışma sırasında cihazın üzerini örtmeyiniz.

- Cihazın üzerine oturmayınız.

- Cihaz bir oyuncak değildir. Çocukları ve hayvanları uzak tutunuz.

- Cihazın her kullanımından önce cihazın aksesuarlarını ve bağlantı parçalarını olası hasarlar açısından kontrol ediniz. Arızalı cihazları ve cihaz parçalarını kullanmayınız.

- Cihazın dışında bulunan tüm elektrik kablolarının hasar görmeye karşı (örn. hayvanlar nedeniyle) korunduğundan emin olunuz. Elektrik kabloları veya şebeke bağlantısında hasar varken cihazı kesinlikle kullanmayınız!

- Şebeke bağlantısı, Teknik Ek bölümündeki bilgilere uygun olmalıdır.

- Elektrik fişini düzgün bir şekilde topraklanmış prize takınız.

- Elektrik kablosu için kullanılacak uzatmaları teknik bilgileri dikkate alarak seçiniz. Uzatma kablosunu tamamen açınız. Aşırı elektrik yükü oluşmasına izin vermeyiniz.

- Cihazdaki bakım, temizlik veya onarım çalışmalarından önce, elektrik fişinin tutarak elektrik kablosunu prizden çekiniz.

- Cihazı kullanmadığınız zamanlarda, cihazı kapatınız ve elektrik kablosunu prizden çıkartınız.

- Elektrik fişinde veya elektrik kablosunda hasar tespit ettiyseniz cihazı kesinlikle kullanmayınız. Elektrik kablosu zarar görmüşse, tehlikeleri önlemek için, üretici veya müşteri hizmetleri ya da benzer nitelikte bir kişi tarafından değiştirilmelidir. Arızalı elektrik kabloları insan sağlığı için ciddi tehlike oluşturur!

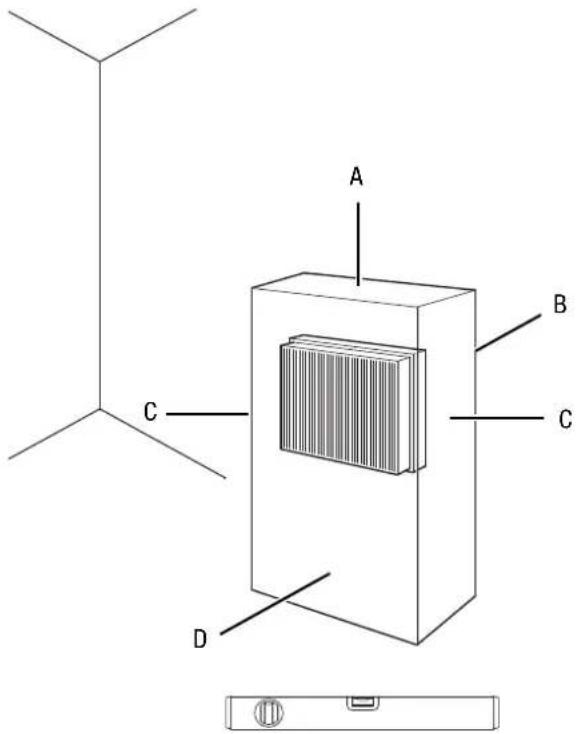

- Cihazın kurulumu sırasında, Teknik ek bölümü uyarınca duvarlarla ve nesnelerle arasında bırakılacak minimum mesafeye ve depolama ve çalışma koşullarına dikkat ediniz.

- Hava girişi ve hava çıkışının açık olduğundan emin olunuz.

- Hava girişi ve hava çıkışının yakın çevresinde gevşek nesneler ve kir bulunmamasını sağlayınız.

- Cihazın üzerindeki güvenlik işaretlerini, çıkartmaları ve etiketleri çıkarmayınız. Tüm güvenlik işaretleri, çıkartmaları ve etiketlerin okunur durumda olmasını sağlayınız.

- Emme tarafından hiçbir zaman kir ve gevşek nesnelerin bulunmadığından emin olunuz.

- Özellikle sağlığa zararlı maddeleri filtreledikten sonra, değiştirilen filtreyi tekniğe uygun şekilde tasfiye ediniz.

- Cihazı kesinlikle saklama yeri veya basamak olarak kullanmayınız.

Usulüne uygun kullanım

Cihazı sadece iletken ve yanıcı olmayan tozların, sislerin veya yüzer maddelerin bulunduğu atmosferik havayı uygun filtre sınıflarını kullanarak ve teknik bilgilere uyarak temizlemek için kullanınız.

Cihaz, ticari alanlarda kullanım için tasarlanmıştır.

Usulüne uygun kullanımın dışındaki bir kullanım, hatalı kullanım olarak kabul edilir.

Makul şekilde öngörülebilen hatalı kullanım

- Cihazı ıslak ya da suyla kaplı bir zemin üzerine yerleştirmeyiniz.

- Cihazın üzerine örn. ıslak elbiseler gibi nesneler koymayınız.

- Cihazı açık havada kullanmayınız.

- Cihazı, tozları veya sıvıları emmek için kullanmayınız.

- Cihazda kendi başınıza yapısal değişiklikler ve ekleme veya tadilat işlemleri yapmayınız.

Personelin niteliği

Bu cihazı kullanan kişiler:

- Elektrikli cihazların güvenli kullanımı hakkında temel bilgiye sahip olmak.

- Başta Kullanım hatalarına ilişkin bilgiler – Güvenlik bölümü olmak üzere kılavuzu anlamı olmalıdır.

Elektrik teknisyeni

Eğitimli elektrik teknisyenleri, elektrik devre şemalarını okuyabilmeli ve anlayabilmeli, elektrikli makineleri devreye alabilmeli, bakım ve periyodik bakım yapabilmeli, şalt dolapları ve kumanda dolaplarının kablo bağlantılarını yapabilmeli, elektrikli bileşenlerin çalışır duruma kalmasını sağlayabilmeli ve elektrikli ve elektronik sistemlerdeki çalışmalar sırasında ortaya çıkabilecek tehlikeleri algılayabilmelidir.

Eğitimli kişi

Eğitimli kişiler, kendilerine verilen görevler ve hatalı davranma durumunda ortaya çıkabilecek tehlikeler hakkında işletmeci tarafından eğitilmiştir. Bu kişiler; cihazı kullanabilir, taşıyabilir ve basit bakım çalışmaları (dış gövdeyi temizleme, fanı temizleme) yapabilir.

Cihaz, eğitimli personel tarafından kullanılmalıdır.

Kalan tehlikeler

Elektrik gerilimine karşı uyarı

Elektrikli parçalar üzerindeki çalışmalar sadece yetkili bir uzman şirket tarafından gerçekleştirilmelidir!

Elektrik gerilimine karşı uyarı

Cihaz üzerinde gerçekleştirilecek tüm çalışmalardan önce elektrik fişini prizden çıkartınız! Elektrik fişine nemli ya da ıslak elle dokunmayınız. Elektrik fişinden tutarak elektrik kablosunu elektrik prizinden çekiniz.

Dikkat

Savrulan parçalar nedeniyle yaralanma tehlikesi! Cihazı açmadan önce, hava girişi ve hava çıkışının yakınında gevşek parçalar (giysi parçaları, saç...) bulunmadığından emin olunuz!

Not

Aşırı gerilim korumasını dikkate alınız. Cihaz, bir aşırı gerilim korumasıyla donatılmıştır. Elektriksel güvenlik kontrollerinde, test geriliminin 250 V'a düşürülmesi gerektiğinine dikkat ediniz.

Not

Cihazı, hava filtresi hava girişine takılmamış durumdayken çalıştırmayınız! Hava filtresi olmadan cihazın içi aşırı derecede kirlenir. Bunun sonucunda performans azalabilir ve cihaz zarar görebilir.

Not

Cihazı temizlemek için sert temizlik maddeleri, aşındırıcı veya çözücü maddeler kullanmayınız.

Acil durumda yapılması gerekenler

1. Cihazı kapatınız.
2. Elektrik fişini prizden çekerek cihazı elektrik şebekesinden ayırınız. Bu sırada fişin ve kabloyu tutmayınız.
3. Arızalı bir cihazı tekrar elektrik şebekesine bağlamayınız.

Cihaz fonksiyonlarıyla ile ilgili tanıtıcı ve temel bilgiler

Cihaz açıklaması

Hava temizleme cihazları, oda havasının filtrelenmesi için kullanılır. Şantiyelerde veya restorasyon bölgelerinde, örn. açılı taşlama makinelerinin kullanımında veya kumlama, kırma ve yıkma çalışmalarının yanında kuru harç veya fayans yapıştırıcıları karıştırılırken de yüksek toz konsantrasyonları ortaya çıkabilir.

TAC serisi hava temizleme cihazları, kullanılan filtreye bağlı olarak havadaki, yukarıda belirtilen çalışmalarda ortaya çıkabilecek asbest, inşaat enkazı, kuvars, un ve ahşap tozlarını, hatta küf mantarı sporları ile boya partikülleri ve mineral lifleri temizlemek için kullanılır.

Bu tozlar, solunum havasındaki zararlı madde yükünü bir minimum değere indirmek amacıyla, oluşukları yerin mümkün olduğunca yakınında emilmelidir. Kullanılan filtre kalitesine bağlı olarak; kuvars içeren, mineral tozlar, ahşap tozu, kurşun içeren tozlar, suni mineral lifler veya yüksek sıcaklık liflerinin ayrılmasına yönelik bir cihazın kullanılmasına izin verilir.

Küf mantarı ve asbest restorasyonu konusunda vakum cihazı olarak kullanım da mümkündür. Diğer tehlikeli maddelerde ek gereklilikler söz konusudur; bu nedenle tehlikeli maddelerle ilgili teknik kurallara (TRGS) ve ülkeye özel yönetmeliklere dikkat ediniz.

Cihaz aşağıdaki işlemler için uygundur:

• Bir odada, örneğin yüksek oranda zararlı madde içeren odalarda vakum oluşturmak;
• Hava sirkülasyon modu kullanılan çalışma alanlarında, örn. iç şantiye alanlarında, atölyelerde havayı temizlemek;
• Bir odada, örn. steril odalarda aşırı basınç oluşturmak;
• Filtrelenmiş taze hava ile beslemek.

Cihaz aşağıdaki yapıya sahiptir:

• İstifleme yarımcısına sahip dış gövde
• Hava taşıma için ayarlanabilir fan
• Hacimsel hava akışı için filtre denetleme sistemi

Cihaz, farklı filtrelerle donatılabilir. Kullanıcıya, uygulama alanına göre filtre kalitelerini ve filtre zincirinin düzenini yapılandırma olanağı sağlar. Filtreler, kullanım alanına göre seçilmelidir.

Cihaz, TRGS 519, H Toz sınıfı uyarınca asbest giderme için onaylanabilir.

Bilgi

Filtreler, teslimat kapsamına dahil değildir! Filtreleri, kullanım alanınıza uygun şekilde filtre yelpazemizden seçiniz. İlk bağlantı veya montaj öncesinde seçtiğiniz filtreleri yerleştiriniz.

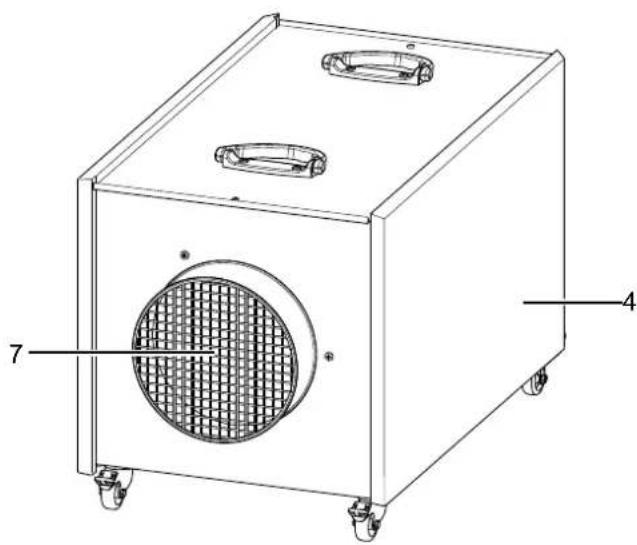

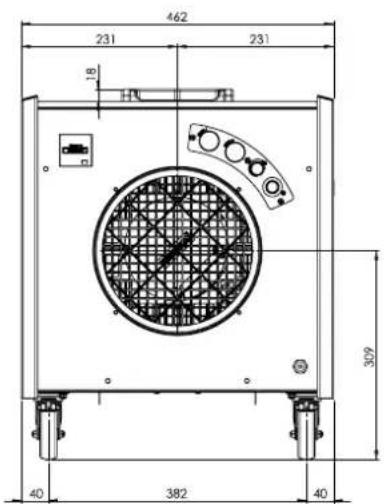

Cihazın görünümü

1 2 3 4 5 6 TROTEC

7 4

No. Tanım

1 Taşıma kulpları

2 Çalışma paneli

3 Hava üfleme deliği

4 Yan panel (revizyon paneli)

5 Taşıma tekerleği

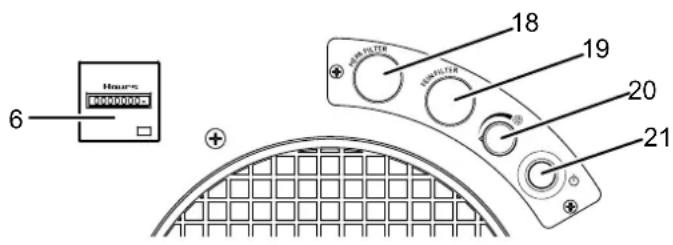

6 Çalışma saati sayacı

7 Hava emme deliği

Taşıma ve nakliye sırasında dikkat edilecek hususlar

Not

Düzgün olmayan bir şekilde depolar veya taşırsanız cihaz hasar görebilir.

Cihazın taşınması ve depolanmasıyla ilgili bilgilere dikkat ediniz.

Taşıma

Her taşıma işleminden önce şu uyarılara dikkat ediniz:

• Cihaz kapatılmıştır.
• Cihaz elektrik şebekesinden ayrılmış ve elektrik fışı çekilmiştir.

Her taşıma işleminden sonra şu uyarılara dikkat ediniz:

- Cihaz, dik olarak ve güvenli bir şekilde yerleştirildi.

Depolama

Cihazı kullanmadığınız zamanlarda aşağıdaki depolama koşullarına uyunuz:

• Cihazı kuru, donmaya ve ısıya karşı korunmuş şekilde depolayınız.
• Cihazı dik pozisyında ve tozdan ve doğrudan güneş ışığından korunan bir yerde depolayınız.
• Gerekirse, içeri giren toza karşı cihazı bir kılıfla koruyunuz.

Bağlantı veya montaj

Teslimat kapsamı

- 1 x cihaz

• 1 x kilavuz

Cihazın ambalajından çıkartılması

Uyari

Ambalaj malzemesi nedeniyle çocuklar için boğulma tehlikesi bulunmaktadır! Ambalaj folyolarını ve parçalarını çocuklardan uzak tutunuz. Boğulma nedeniyle ölüm tehlikesi bulunmaktadır.

1. Kartonu açınız ve cihazı çıkartınız.
2. Ambalajı cihazdan komple çıkartınız.
3. Elektrik kablosunu komple açınız. Elektrik kablosunun zarar görmemiş olmasına dikkat ediniz ve açarken kabloya zarar vermeyiniz.

Montaj

Filtrenin yerleştirilmesi

Bilgi

Filtreler, teslimat kapsamına dahil değildir! Filtreleri, kullanım alanınıza uygun şekilde filtre yelpazemizden seçiniz. İlk bağlantı veya montaj öncesinde seçtiğiniz filtreleri yerleştiriniz.

Bağlantı veya montajdan önce, cihazın filtre zinciri, istenen kullanım alanına uygun olarak yapılandırılmalıdır. Bunun için iki filtre kutusu mevcuttur.

Filtre kutuları, yan revizyon panellerinin (4) arkasında yer alır.

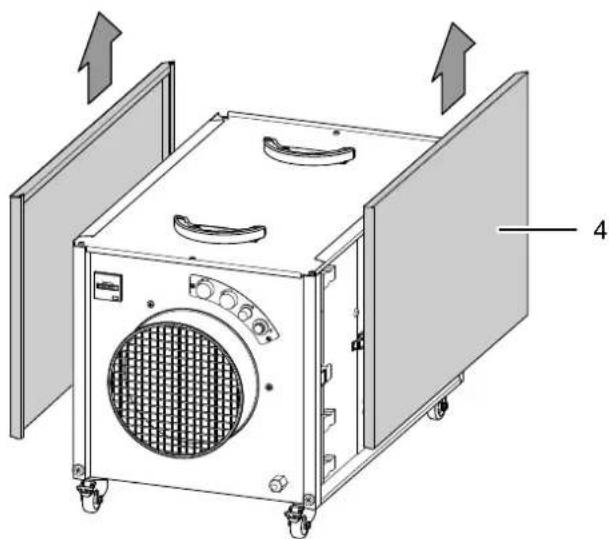

1. Filtreleri takmak için iki yan paneli (4) yukarıya doğru çıkartınız.

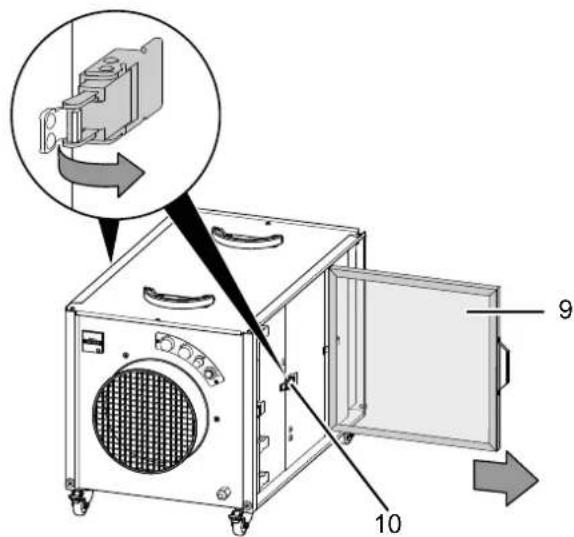

1. Cihazın iki tarafındani gergi kilitlerini (10) açınız.

2. Önce bağlama çerçevesini (9) dışarı çekiniz.

1. Gerekirse cihazdan başka kutuları da çıkartınız.

Not

Tüm filtre montajı işlemlerinde hava akımının yönüne (hava akış yönü arkadan öne doğru) uygun olarak akış yönünün doğru olmasına dikkat ediniz!

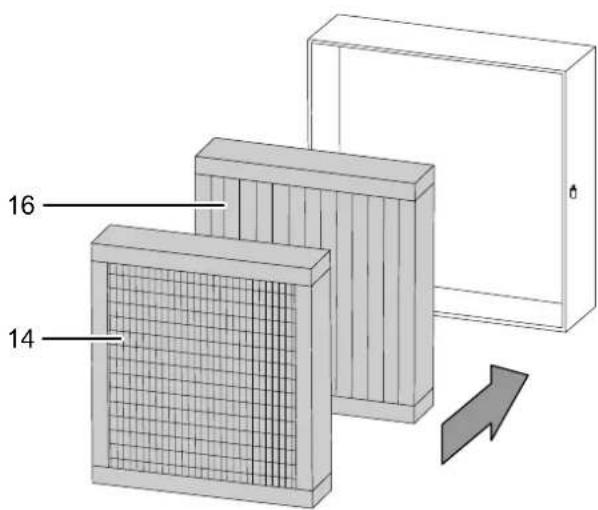

KUTU 1: ÖN FILTRE KUTUSU

Ön filtre kutusu bir kaba filtre G ve/veya bir mikro filtre F ile donatılabilir.

Sonraki filtrenin kullanım ömrünü en üst seviyeye çıkartmak için ön temizlik amacıyla en az bir kaba filtrenin yerleştirilmesi önerilir.

• Kaba filtre G: Z-Line G4 (14)
• Mikro filtre F: Akordeon filtre M5 ila F9 (16)

Kaba filtre, hava akımında birinci olacak şekilde takılmalıdır.

16 14

KUTU 2: FILTRE KUTUSU

FİLTRE KUTUSUNA aşağıdaki ana filtre tiplerinden biri yerleştirilir.

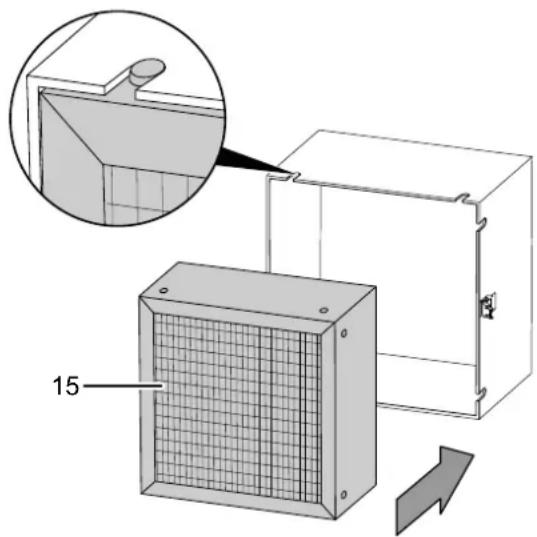

Versiyon I:

Asılı madde filtresi: E10 ila H14 veya toz sınıfı M ila H (15) Asılı madde filtresi, değiştirme çerçevesiyle birlikte filtre kutusuna aşağıdaki gibi yerleştirilir:

1. Değiştirme çerçevesini kılavuz kanalından dışarıya çekiniz.
2. Değiştirme çerçevesini, asılı madde filtresinin hava çıkış tarafına takınız.
3. Asılı madde filtresini değiştirme çerçevesiyle birlikte filtre kutusu 2'nin içine itiniz. Değiştirme çerçevesinin kılavuz kanallara oturmasına dikkat ediniz. Gerekirse, asılı madde filtresini değiştirme çerçevesiyle birlikte bir masanın üzerine yerleştiriniz ve filtre kutusu 2'yi yukarıdan değiştirme çerçevesine takınız.

15

Versiyon II - alternatif:

Torbalı filtre: M5 ila F9

Torbalı filtre kullanılırken ön filtre kutusu 1'deki mikro filtre gereksiz hale gelebilir.

Torbalı filtre başka bir montaj işlemi olmadan filtre kutusuna yerleştirilir. Bunun için değiştirme çerçevesinin çıkartılması gerekmez.

Not

Cihaz ön filtrenin (Kutu 1) veya ana filtrenin (Kutu 2) kullanım süresinin tamamlandığı konusunda uyarında bulunursa, hâlâ 500 m³/saat (TAC 1500) veya 1000 m³/saat'lik (TAC 3500) bir hava debisi sağlanır. Planlanan BG yönetmeliklerinde, etkin bir zararlı madde filtrelemesi sağlamak için bu durumda filtrenin değiştirilmesi önerilir.

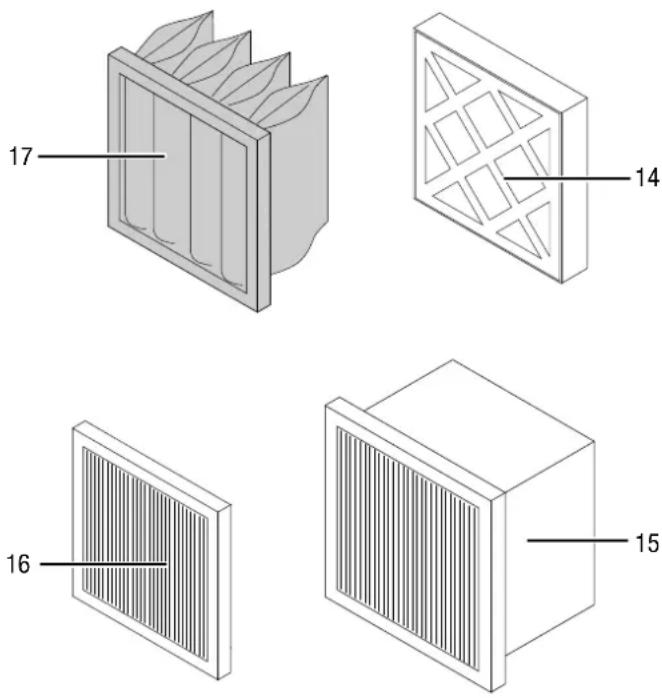

Filtre türleri (teslimat kapsamına dahil değildir)

Öngörülen hava filtreleri özel olarak bu cihazlara uyarlanmıştır ve geometrik boyutlara göre mümkün olan en büyük filtre yüzeyine sahiptir. Bu sayede, maksimum ölçüde hava debisi ve güvenli bir işletim için en uzun kullanım süresi sağlanır.

No. Tanim

14 Z-Line G4

15 Asili madde filtresi E10 ila H14 / Toz sınıfı M + H

16 Akordeon filtre M5 ila F9

17 Torbalı filtre M5 ila F9

Vario-Shift fonksiyonu, kullanıcıya filtre kalitesi ve filtre zincirini uygulama durumuna ve geçerli norm ve yönetmeliklere uygun olarak seçme olanağı sunar.

Filtre zinciri ve konfigürasyon; zararlı madde partikül boyutuna, filtre ayırma derecelerine ve kullanım alanına bağlıdır. Filtre sistemi, sensörler aracılığıyla denetlenir. Filtre fonksiyonunun doğru şekilde denetlenmesi için her iki filtre kutusuna da sensör hortum hatları bağlanır.

Konfigürasyon A

EN 60335-2-69 ila Toz sınıfı H uyarınca kaba ve ince tozların hava filtrelemesine veya asılı maddelerin ayrılmasına yönelik genel konfigürasyon. Burada, sağlığı tehdit eden ve sağlığa zararlı toz ve asılı maddelerin filtrelenmesi ön plandadır. Filtre zinciri vakum altında, yani nihai fanla çalıştırılmalıdır: Fan, FILTRE KUTUSU 2 ana filtresinin arkasına yerleştirilmelidir.

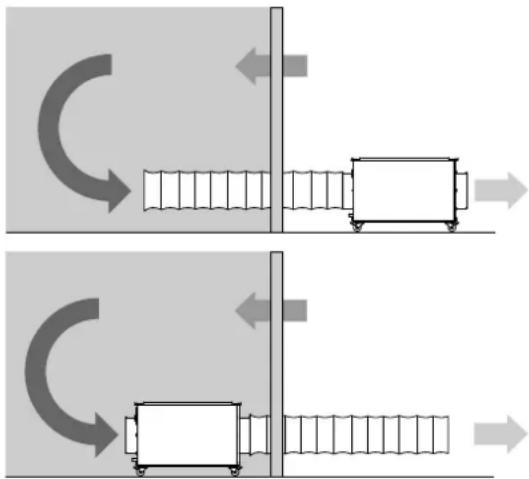

Konfigürasyon B

Burada normalde hava, kirli bir bölgeden temiz bir bölgeye, örn. filtrelenmiş temiz hava beslemesi olarak sevk edilir. EN 1822-1:1998 uyarınca H14 filtre sınıfına kadar asılı maddeler sevk edilebilir, daha yüksek ayrıştırma dereceleri azaltılmış hava miktarında mümkündür. Filtre zinciri, aşırı basınçta, yani nihai mikro filtre ile çalıştırılır: Fan, FILTRE KUTUSU 2 ana filtresinin önüne yerleştirilmelidir.

TAC serisi Vario-Shift fonksiyonuna sahiptir. Bu, filtre elemanlarının tüm uygulama durumları için değişken ve yönetmeliklere uygun şekilde yerleştirilebileceği anlamına gelir. Elektrik tarafı yandan görünümü:

No. Tanım
1	ÖN FİLTRE KUTUSU: KABA FİLTRE G ve/veya MİKRO FİLTRE F
2	FİLTRE KUTUSU: Asılı madde filtresi veya torbalı filtre
3	FAN KUTUSU
I	Filtre kutusu 2 bağlantısı
II Fan	kumanda bağlantısı
III	Fan kutusu 3 bağlantısı
9 Sıkma çerçevesi
10 Gergi kilidi

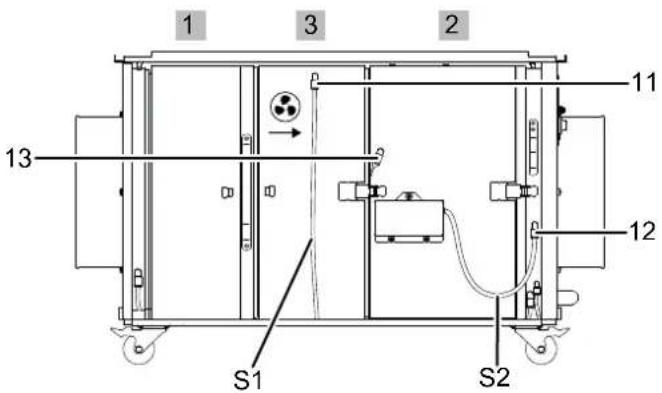

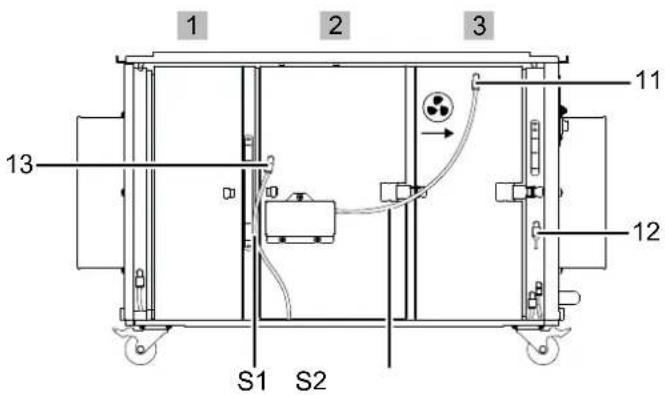

Sensör hortumu tarafı yandan görünümü:

1 2 3 11 12 13 S1 S2

No. Tanım
S1 Sensör hortumu S1
S2 Sensör hortumu S2
11	Fan kutusu 3 ölçüm yeri
12 Çerçeve ölçüm yeri (burada kör tapa ile)
13	Filtre kutusu 2 ölçüm yeri

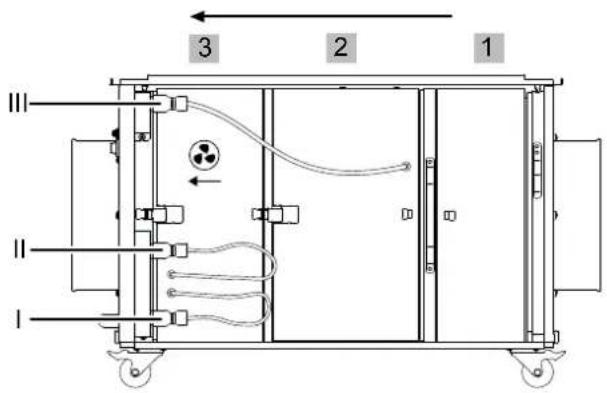

Filtre kutularının yerleştirilmesi ve bağlanması

Torbalı filtreler ve Z-Line filtreler optimum bir verimlilik sağlamak için dikey olarak takılmalıdır.

1. ÖN FILTRE KUTUSU 1'i filtre takılı durumdayken hava emme deliğinin arkasında birinci pozisyona yerleştiriniz.
2. FILTRE KUTUSU 2 ve FAN KUTUSU 3'ü istenen konfigürasyona uygun şekilde yerleştiriniz.
3. Bağlama çerçevesini ÖN FİLTRE KUTUSU 1'in arkasına ekleyiniz.
4. Hem elektrik tarafından, hem de sensör hortumu tarafından tüm gergi kilitlerini kapatınız.
5. Elektrik tarafından kablo bağlantılarını ilgili fislerle bağlayınız:

	Fiş Kablo Bağlantı
KABEL 1	siyah gri III
KABEL 2	beyaz siyah II
KABEL 3	siyah siyah I

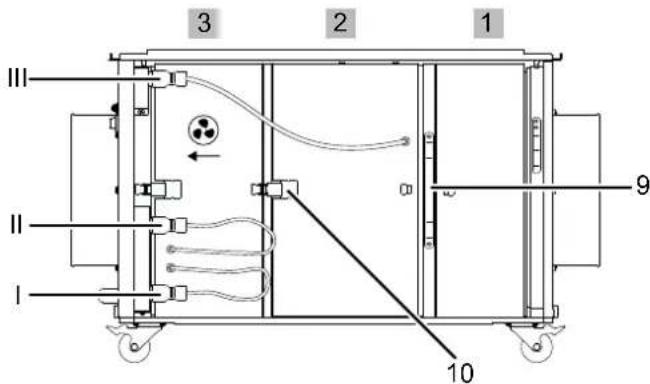

Konfigürasyon A:

3 2 1 Ⅲ Ⅱ Ⅰ

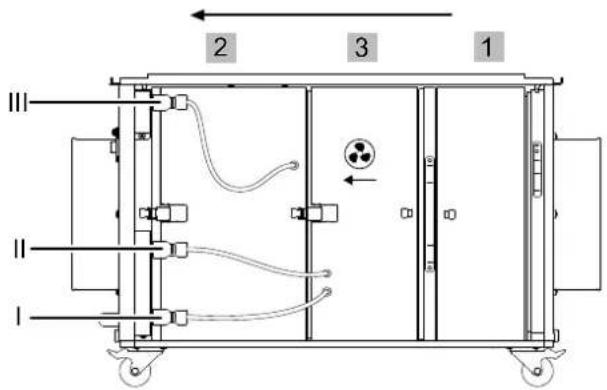

Konfigürasyon B:

2 3 1 Ⅲ Ⅱ Ⅰ

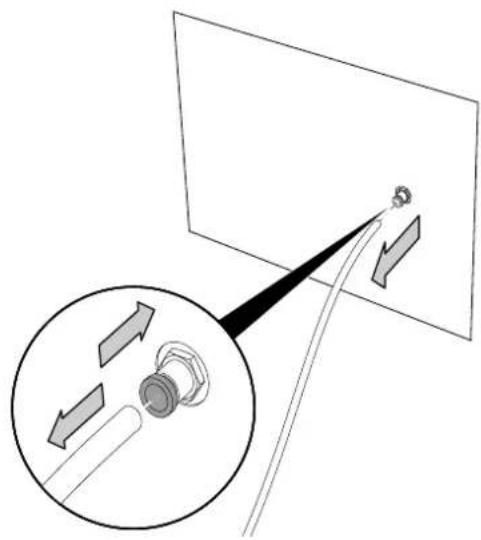

Ardından, sensör hortumu tarafından iki sensör hortumunu seçilen konfigürasyona bağlı olarak bağlayınız:

Konfigürasyon A

(11): Sensör hortumu S2 => Fan kutusu 3
(12): Kör tapa B => Çerçeve
(13): Sensör hortumuS1 => Filtre kutusu 2

1 2 3 11 13 S1 S2 12

Konfigürasyon B

(11): Sensör hortumu S1 => Fan kutusu 3
(12): Sensör hortumu S2 => Çerçeve
(13): Kör tapa B => Filtre kutusu 2

1 3 2 11 13 S1 S2 12

Not

Sensör hortumlarını, hortum güvenli bir şekilde oturana kadar ilgili sensör yuvasına sıkıca bastırınız.

Kör tapanın yeri, konfigürasyona bağlı olarak değiştirilmelidir – sensör yuvaları, düzgün bir şekilde çalışma için açık kalmamalıdır.

Hortumu veya kör tapayı çıkartmak için ölçüm yerinin dış halkasına bastırınız ve aynı anda hortumu veya kör tapayı çekiniz.

Bağlantı veya montaj

Cihazın kurulumu sırasında, Teknik Ek bölümü uyarınca duvarlarla ve nesnelerle arasında bırakılacak minimum mesafelere dikkat ediniz.

A B C C D

- Cihazı tekrar çalıştırmadan önce elektrik kablosunun durumunu kontrol ediniz. Cihazın kusursuz durumda olduğundan şüphe duyarsanız müşteri hizmetlerini arayınız.

- Cihazı dik konumda ve durma güvenliği sağlanmış şekilde yatay ve sağlam bir yüzeye yerleştiriniz.

- Özellikle cihazı odanın ortasına yerleştirirseniz, elektrik kablosunu veya diğer kabloları döşerken kablolara takılıp düşme tehlikesini engelleyiniz. Kablo köprülerinden kaçınınız.

- Kablo uzatmalarının tamamen açılmış ve çözülmüş durumda olduğundan emin olunuz.

- Cihazı, hava kirliliği kaynağının yakınına kurunuz.

- Cihazı monte ederken ısı kaynaklarına yeterli mesafe bırakınız.

- Perde veya başka nesnelerin hava akımını engellememesine dikkat ediniz.

- Hava girişi ve hava çıkışının açık olduğundan emin olunuz.

Cihazı, havanın temizlenmesi gereken odanın içine kurunuz

- Cihazı kurarken, cihazı havanın temizlenmesi gereken odadaki merkezi bir pozisyona yerleştirmeye dikkat ediniz. Alternatif olarak, cihazı, hava kirliliği kaynağının yakınına yerleştirebilirsiniz.

- Çalışmadan önce, filtrelerin cihaza istenilen şekilde takılmış olduğundan emin olmanız gerekir.

- Basınç sensörü hortumlarının doğru bağlanıp bağlanmadığını kontrol ediniz. Cihaz çalışma sırasında bir filtrenin kullanım süresinin tamamlandığı konusunda uyarında bulunursa, ilgili filtreyi değiştirmeniz gerekir. Yeni bir filtre takılmış olmasına rağmen cihaz uyarında bulunuyorsa, tüm sensör hortumlarının gerçekten sıkıca takılıp takılmadığını kontrol ediniz.

- Cihaz, sirkülasyon havası modunda çalışır; yani kirlenmiş hava, hava emme deliğinden hava temizleme cihazının içine girer ve temizlenmiş şekilde hava çıkış deliğinden dışarı üflenir.

Ayrılan bölgede sirkülasyon moduyla hava temizleme:

Cihazı, havanın temizlenmesi gereken odanın dışına kurunuz

Cihaz, sirkülasyon havası veya geçiş havası modunda bağlanabilir.

• Temizlenecek hava, sirkülasyon modunda bir hortum üzerinden odadan cihazın hava emme deliğine sevk edilir. Temizlenen hava, başka bir hortum üzerinden hava üfleme deliğinden tekrar odaya aktarılır.
• Temizlenecek hava, geçiş havası modunda bir hortum üzerinden odadan cihazın hava emme deliğine sevk edilir. Bu sayede, oda hafif bir vakum altında tutulur. Temiz taze hava dışarıdan akar.

Vakum tutmaya yönelik kurulum seçenekleri:

Hortumlar bağlanırken aşağıdaki dilere dikkat edilmelidir:

• Boru hatları ve hortumlar, fanların mevcut statik sıkıştırması için tasarlanmış olmalıdır. Borular mümkün olduğunca düz ve uzatılmış şekilde döşenmelidir. Cihazda hava emme deliğine ve hava üfleme deliğine her biri 7,6 m'lik birer hava hortumu bağlanabilir.
• Hava emme ve hava üfleme deliği birbirinden en az 1 m uzakta olacak şekilde yerleştirilmelidir.

Elektrik kablosunun bağlanması

- Elektrik fişini kurallara uygun şekilde, sigortalı bir prize takınız.

Kullanım

Kumanda elemanları

6 800000000 18 19 20 21

No. Tanım Anlamı
6 Çalışma saati sayacı Çalışma	saati göstergesi
18 optik ve akustik değişim göstergesiFİLTRE KUTUSU 2	Gerekli asılı madde filtresideğişimi veya torbalı filtredeğişimi göstergesi
19 optik ve akustik değişim göstergesi ÖN FİLTRE KUTUSU 1	Gerekli kaba filtre değişimiveya mikro filtre değişimigöstergesi
20 Hava miktarı ayardüğmesi	İstenen hava miktarınınayarlanması
21 Açma/Kapatma tuşu Cihazı açma veya kapatma

Cihazın açılması

1. Hava girişi ve hava çıkışının üzerinin örtülmediğinden emin olunuz.
2. Hava miktarı ayar düğmesini (20) saatin tersi yönünde çevirerek en düşük hava miktarına getiriniz.
3. Açma/Kapatma tuşuna (21) basıniz.

⇒ Açma/Kapatma tuşu (21) yanar.

Hava miktarının ayarlanması

Kademesiz hava akışı ayar ünitesi ile fanın devrini ve dolayısıyla cihazın hava debisini ayarlayabilirsiniz.

Bağlı atık hava hortumlu (7,6 m, 90° açılı 2 kavisle döşenir) cihaz, H toz sınıfının gerekliliklerini karşılamaya yönelik G4, F7 ve H13 filtre düzeniyle 1150 m³/saat'lik bir hava debisine ulaşır.

Değişim göstergesi (18) veya (19, yakında bir filtre değişiminin gerekli olduğu konusunda uyarında bulunursa, hâlâ en az 1000 m³/saat'lik bir hava debisi sağlanmaya devam eder.

İlgili filtreleri kısa süre içinde değiştiriniz.

1. Hava miktarını arttırmak için Hava miktarı ayar düğmesini (20) saat yönünde çeviriniz.
2. Hava miktarını azaltmak için Hava miktarı ayar düğmesini (20) saatin tersi yönünde çeviriniz.

Devre dışı bırakma

Elektrik gerilimine karşı uyarı

Elektrik fişine nemli ya da ıslak elle dokunmayınız.

• Cihazı kapatınız.
• Elektrik fişini prizden çekerek cihazı elektrik şebekesinden ayırınız. Bu sırada fişin ve kabloyu tutmayınız.

Cihazın enerji tüketimi açısından verimli kullanımına ilişkin bilgiler

Gereksiz enerji tüketimini önlemek için, cihazın sadece gerçek kullanım süresi boyunca açık kalmasına dikkat ediniz. Mevcutsa, cihazın kapatma otomatiğinden faydalanınız.

Sonradan sipariş edilebilen aksesuarlar

Uyari

Sadece bu kılavuzda belirtilen aksesuarları ve ek cihazları kullanınız.

Kılavuzda önerilenlerin dışındaki takımlar veya diğer aksesuarların kullanılması, yaralanma tehlikesi anlamına gelebilir.

Tanım Ürün numarası
G4 Z-Line filtre / ISO Coarse % 75 7.1	60.000.428
F7 akordeon filtre kaseti /ISO ePM10 % 75	7.160.000.429
F7 torbalı filtre / ISO ePM10 %75 7.16	60.000.430
H toz sınıfı için onaylı H13 asılımadde filtresi	7.160.000.431
G3 Boya sisi filtresi / ISO Coarse% 30	7.160.000.432
Aktif karbon filtre 7.160.000.434
Tronect SP-T hava taşıma hortumu,uzunluk 7,6 m	6.100.001.205

Hatalar ve arızalar

Kusursuz işlevselliği temin etmek için, cihaz üretim esnasında defalarca kontrol edilmiştir. Buna rağmen arızalar ortaya çıkarsa cihazı aşağıdaki listeye göre kontrol ediniz.

Cihaz çalışmaya başlamıyor:

• Elektrik bağlantısını kontrol ediniz.
• Elektrik kablosunun ve elektrik fişinin hasarlı olup olmadığını kontrol ediniz.
• Yapı tarafından şebeke sigortasını kontrol ediniz.

- Cihazı yeniden başlatmadan önce 10 dakika bekleyiniz. Cihaz çalışmaya başlamazsa, uzman bir şirket veya Trotec tarafından bir elektriksel kontrol gerçekleştirilmesini sağlayınız.

Cihaz gürültü çıkarıyor, titriyor:

- Cihazın dikey konumda ve durma güvenliği sağlanmış şekilde kurulup kurulmadığını kontrol ediniz.

Cihaz çok sıcak, gürültü çıkarıyor veya kapasitesi düştü:

- Hava girişinin ve hava filtresinin kirlenip kirlenmediğini kontrol ediniz. Dışarıdaki kirleri temizleyiniz.

Cihazdan rahatsız edici bir koku geliyor:

- Duruma bağlı olarak havada örn. güçlü tütün dumanı gibi duman, koku ve kirlenme var. Odayı havalandırınız.

Cihaz kontrollerden sonra sorunsuz bir şekilde çalışmıyor: Üreticinin müşteri hizmetlerine başvurunuz. Gerekirse cihazı onarım için bir yetkili elektrik servisine veya üreticiye veriniz.

Kullanıcının kendi yapabileceği bakım, onarım veya ürünün temizliğine ilişkin bilgiler

Bakıma başlanmadan önce yapılacak işlemler

Elektrik gerilimine karşı uyarı

Elektrik fişine nemli ya da ıslak elle dokunmayınız.

• Cihazı kapatınız.
• Elektrik fişini prizden çekerek cihazı elektrik şebekesinden ayırınız. Bu sırada fişin ve kabloyu tutmayınız.

Elektrik gerilimine karşı uyarı

Cihazın açılmasını gerektiren çalışmalar, sadece yetkili uzman şirketler veya üretici tarafından gerçekleştirilmelidir.

Not

Aşırı gerilim korumasını dikkate alınız. Cihaz, bir aşırı gerilim korumasıyla donatılmıştır. Elektriksel güvenlik kontrollerinde, test geriliminin 250 V'a düşürülmesi gerektiğine dikkat ediniz.

Dış gövdenin temizlenmesi

Dış gövdeyi nemli, yumuşak, hav bırakmayan bir bezle temizleyiniz. Dış gövdenin içine nem girmemesine dikkat ediniz. Elektrikli parçaların nemle temas etmemesine dikkat ediniz. Bezi nemlendirmek için örn. temizleme spreyi, çözücü madde, alkol içeren temizleyiciler veya aşındırıcı maddeler gibi agresif temizlik maddeleri kullanmayınız.

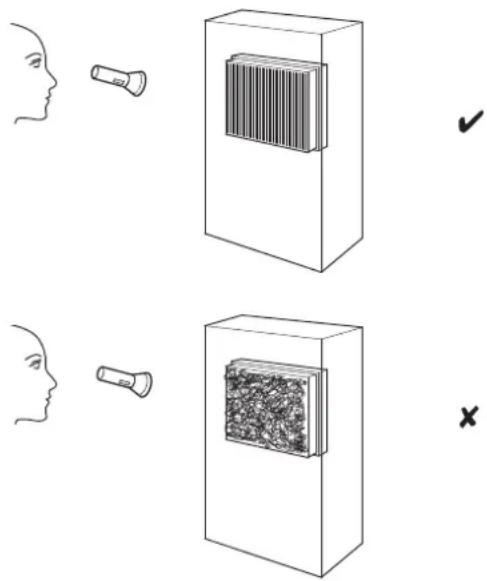

Cihazın iç kısmının kirlenip kirlenmediğini görsel olarak kontrol ediniz

1. Hava filtresini çıkartınız.
2. Bir el feneriyle cihazın açıklıklarını aydınlatınız.
3. Cihazın iç kısmının kirlenip kirlenmediğini kontrol ediniz.
4. Yoğun bir toz katmanı görürseniz, cihazın içini basınçlı bir elektrik süpürgesiyle temizleyiniz.
5. Hava filtresini yerine takınız.

Cihazın içinin temizlenmesi

1. Önce, filtreleri ve filtre çerçevesini, Bağlantı veya montaj bölümünde açıklandığı gibi çıkartınız.
2. Cihazın iç kısmını ve filtre çerçevesini nemlendirilmiş, yumuşak, tüy bırakmayan bir bezle temizleyiniz. Dış gövdenin içine nem girmemesine dikkat ediniz. Elektrikli parçaların nemle temas etmemesine dikkat ediniz. Bezi nemlendirmek için örn. temizleme spreyi, çözücü madde, alkol içeren temizleyiciler veya aşındırıcı maddeler gibi agresif temizlik maddeleri kullanmayınız.
3. Filtreleri ve filtre çerçevesini cihaza yerleştiriniz.

Filtrelerin değiştirilmesi

Çalışma sırasında FILTRE KUTUSU 2 (18) veya ÖN FILTRE KUTUSU 1 (19) değişim göstergesi yanıyorsa ve sesli bir sinyal duyuluyorsa filtreler değiştirilmelidir.

Bir filtrenin değiştirilmesi gerekiyorsa, Bağlantı veya montaj bölümündeki Filtrenin yerleştirilmesi başlığında açıklanan yöntemi izleyiniz.

Kullanım sırasında insan veya çevre sağlığına tehlikeli veya zararlı olabilecek durumlara ilişkin uyarılar

Elektronik cihazlar evsel atık değildir ve Türkiye'de, elektrikli ve elektronik cihazlar hakkındaki Elektrikli ve Elektronik Teçhizat Atıkları Direktifi'ne (EETA) göre uzman bir tasfiye merkezine gönderilmelidir. Kullandıktan sonra lütfen bu cihazı geçerli yasal düzenlemelere uygun şekilde tasfiye ediniz.

Bakım, onarım ve kullanımda uyulması gereken kurallar

Uyarı

Dış gövdenin açılmasını gerektiren periyodik bakım çalışmaları ve onarımlarda Trotec müşteri servisine başvurunuz. Kurallara aykırı şekilde açılan cihazlar her türlü garanti kapsamı dışındadır ve garanti talepleri geçersiz olur.

Servis istasyonları

Aşağıdaki bilgiler sadece Türkiye için geçerlidir:

Trotec Endüstri Ürünleri Tic.Ltd.Sti.

Oruçreis Mh., Giyimkent Cd.,

1. Sok. No.61, Giyimkent Sitesi

34235 Esenler/Istanbul

Telefon: [phone]

Üretici ve ithalatçı firmanın unvanı, adres ve telefon numarası

İthalatçı (sadece Türkiye için geçerlidir):

Trotec Endüstri Ürünleri Tic.Ltd.Sti.

Oruçreis Mh., Giyimkent Cd.,

1. Sok. No.61, Giyimkent Sitesi

34235 Esenler/Istanbul

Telefon: [phone]

Teknik ek
Teknik bilgiler

Parametre Değer
Model TAC 3500
Ürün numarası 1.580.000.117
H toz sınıfı için önerilen hava miktarı	1000 m^3/saat
Toz sınıfı(DIN 60335-2-69 uyarınca)	H toz sınıfı (geçirgenlik ≤ % 0,005 ) çalışma alanı sınır değerleri ≤ 0,1 mg/m^3 olan maddeler için,Tehlikeli Madde Düzenlemesi Madde 11, TRGS 905 ve 906 uyarınca kanserojen tehlikeli maddeler,TRGS 519 uyarınca asbest giderme için onaylanabilir
Motor gücü 450 W
Şebeke bağlantısı 1/N/PE ~ 230 V / 50 - 60 Hz
Nominal akım 2,8 A
Bağlantı kablosu CEE 7/7, 3 m kablo uzunluğuKauçuk boru (H05RR-F3G1) uzunluk = 3,5 m
Emme/üfleme tarafından hava taşıma hortum bağlantısı	250 mm
Ses seviyesi (1 m mesafe) 65 dB(A)
Boyutlar(Uzunluk x Genişlik x Yükseklik)	885 x 460 x 532 mm
Ağırlık 36 kg

Uygulamaya özel filtre kombinasyonları ve ilgili oda boyutu uygunluğuna yönelik öneri

		uygun odalar maks.1)
Kullanım alanları Filtre kombinasyonu m		3	m2
Kaba toz2)(≤ 3 LW/saat6) G4 500	170
İnce toz3)(≤ 3 LW/saat6) G4+F7	ila F9 270 90
Asılı maddeler4)(≤ 3 LW/saat6)	G4+H13	100 34
Hijyenik bölgeler5)(≤ 3 LW/ saat6)	G4+H13	70	23

^1) 3 m'lik varsayılan bir oda yüksekliğinde; ^2) Tipik kaba toz uygulamaları: Testereyle kesme, eğeleme; ^3) Tipik ince toz uygulamaları: Mineral veya cam yünü içeren malzemelerle temizleme çalışmaları; ^4) Tipik asılı madde uygulamaları: Taşlama, asbest veya mantar sporlarından arındırma, mineral tozları, vb.; ^5) H13 arkaya bağlanır; ^6) Saatteki hava değişimi

opsiyonel donanım (talep üzerine)

Pnömatik lastikli kılavuz tekerlekler, iz bırakmaz

Sehpa tekerlekleri (kılavuz tekerlekler yerine)

Forklift için çatal gözleri

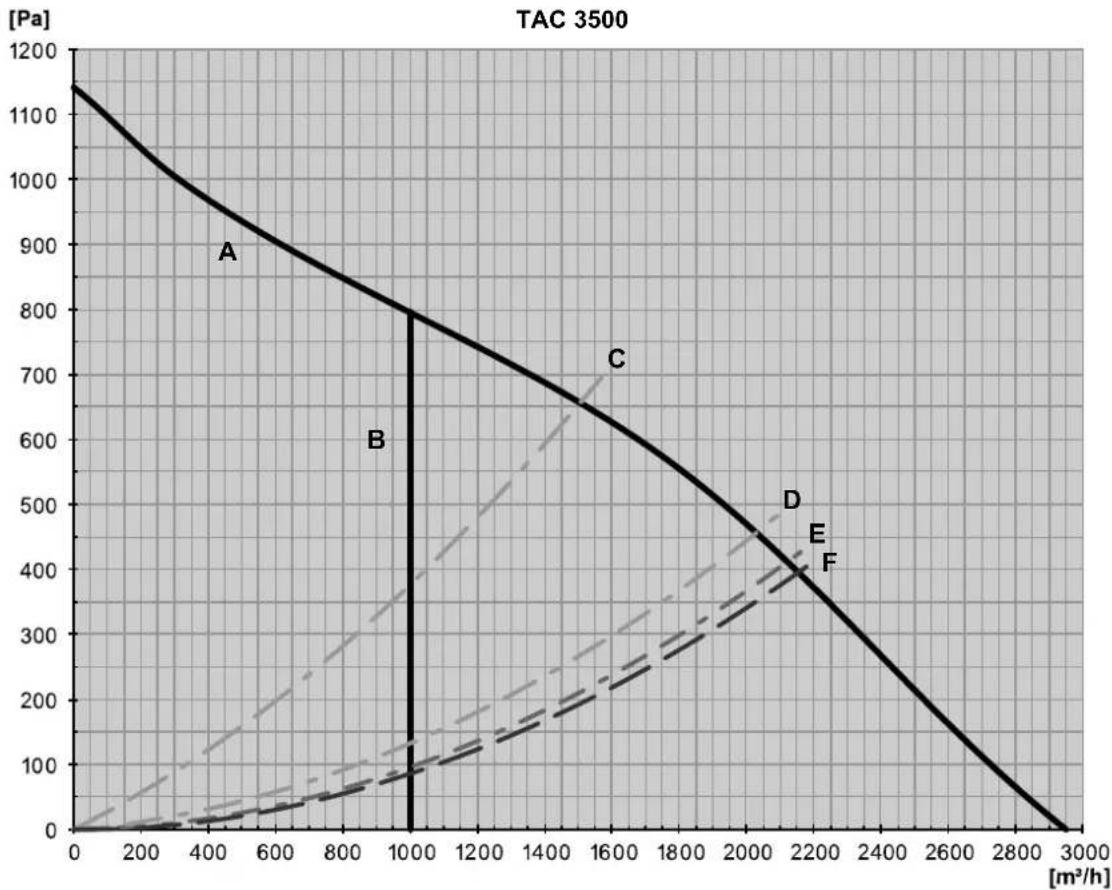

Performans diyagramı

A Fan
B H toz sınıfı için önerilen hava debisi
C G4+H13 filtre kombinasyonlu (H toz sınıfı için onay) ve hava taşıma hortumlu*
D G4+F7 filtre kombinasyonlu ve hava taşıma hortumlu*
E G4 filtreli ve hava taşıma hortumlu*
F filtre hariç, hava taşıma hortumlu*
*Basınç tarafına bağlı, standart uzunluk 7,6 m, 90°'lik tek kavisle döşenir. Hava hortumu gerdirilerek kavissiz olarak döşendiğinde % 25 daha fazla hava debisi elde edilebilir!

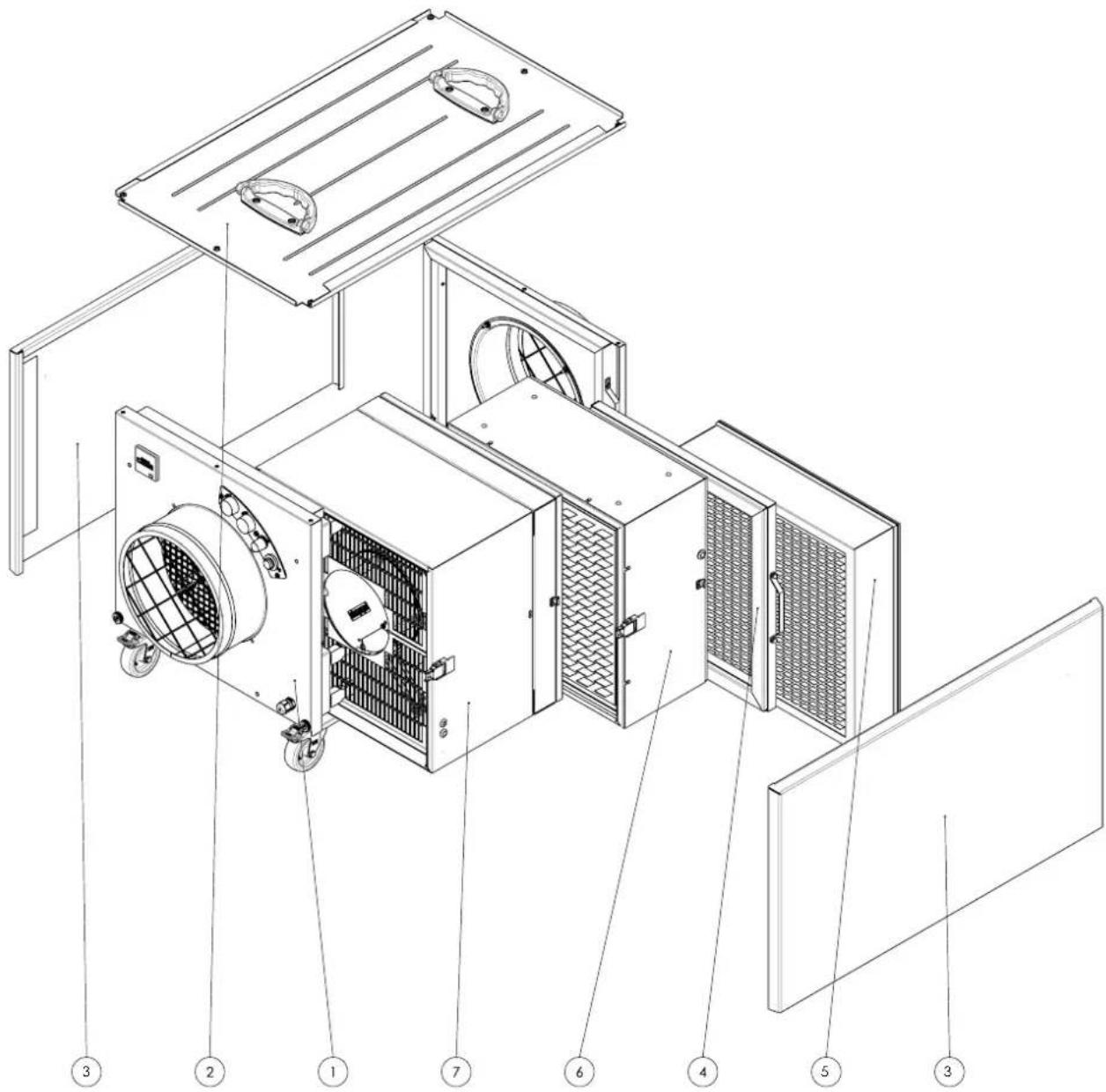

Genel görünüm Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No. Tanım Ürün numarası No. Tanım Ürün numarası
1 Ana gövde ZAT0004855 5 Kâğıt filtre ZAT0003486
2 Kapak ZAT0004859 6 HEPA ZAT0003493
3 Paneller P10008268 7 Gövde Fan SBG B1555
4 Sıkma elemanı ZAT0003483

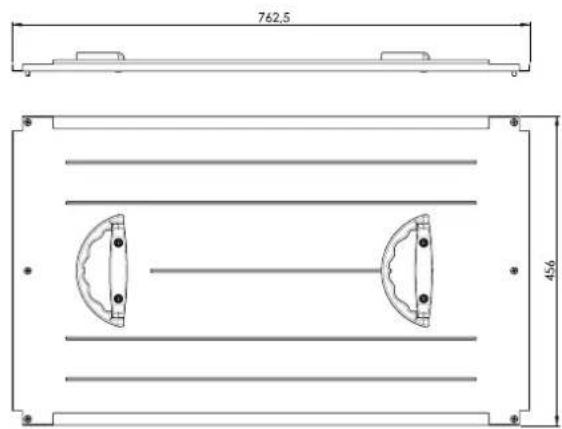

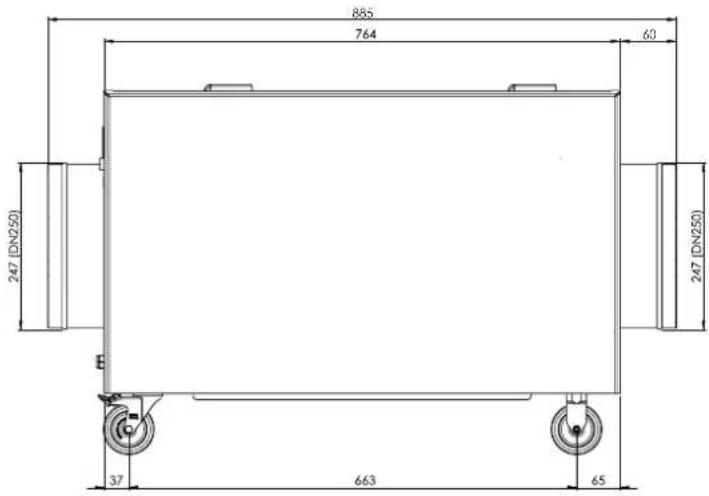

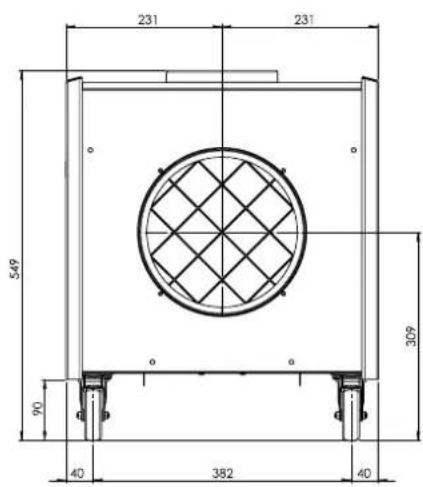

Boyutlar Bilgi

Ölçüler, milimetre birimi cinsinden belirtilmiştir.

231 231 549 90 40 382 40 309

885 764 60 247 (DN250) 247 (DN250) 37 663 65

462 231 231 18 309 40 382 40

762,5 466

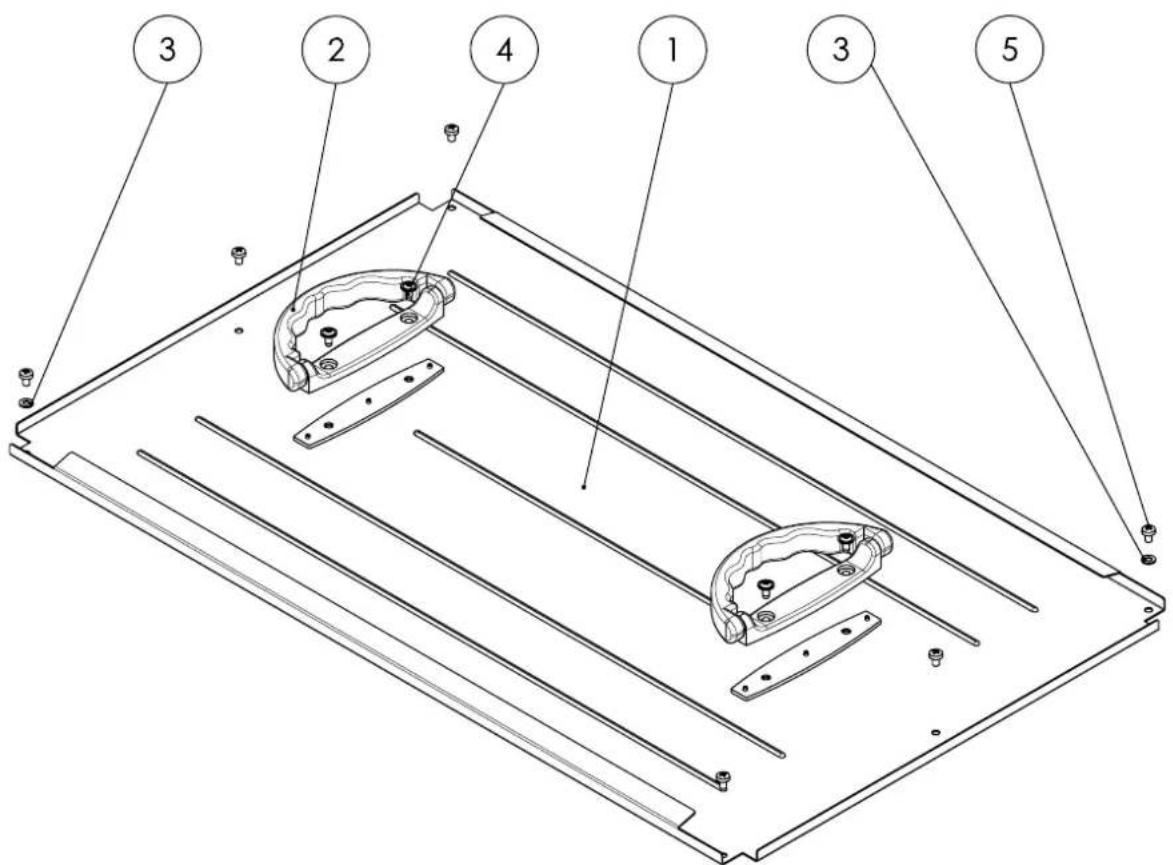

Ana gövde Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No.	Tanım Ürün numarası No.	Tanım Ürün numarası
1	Kapak SBG P10008270 4 Civata	P10000568
2	Kulp P10001246 5 Civata P1000	1265
3	Pul P10001134

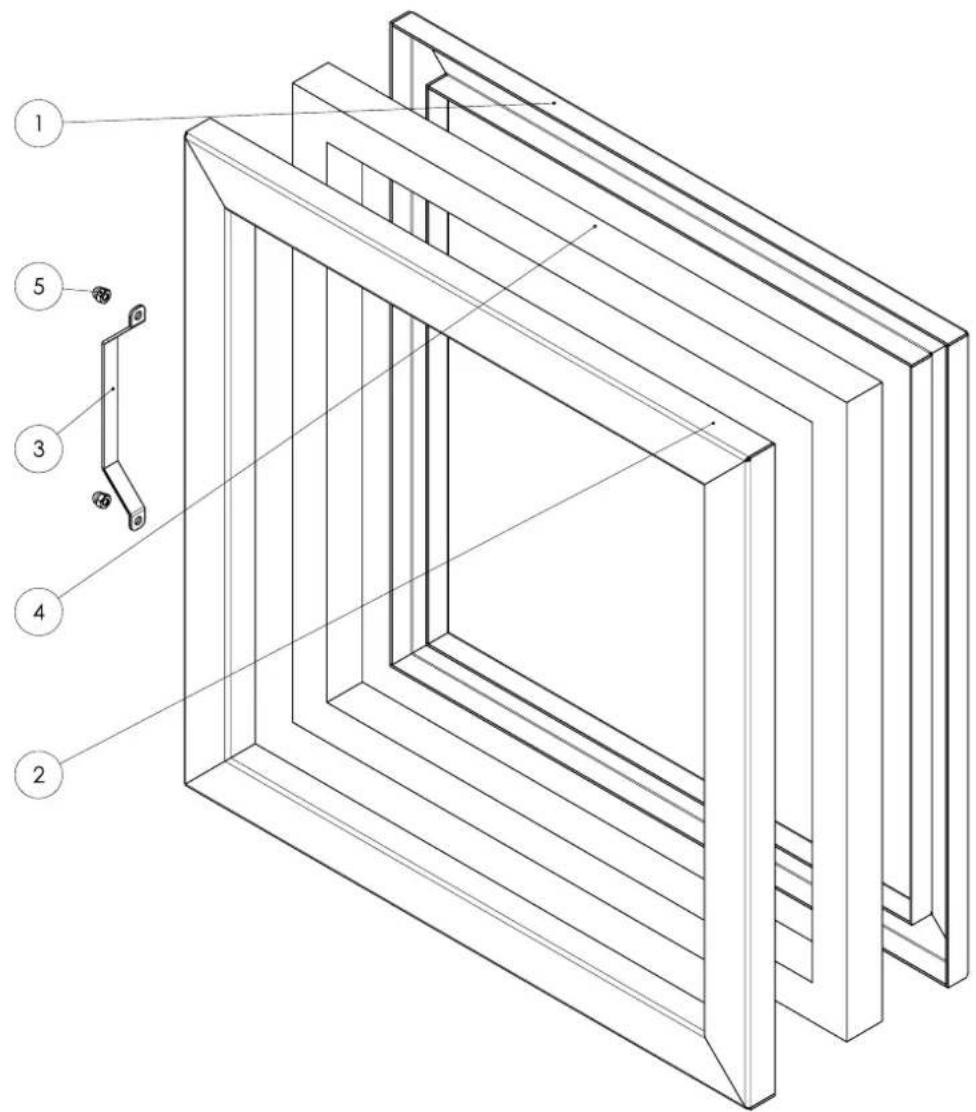

Sıkma elemanı Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No.	Tanım Ürün numarası No.	Tanım Ürün numarası
1	Sıkma çerçevesi P10002210 4	Conta P10001422
2	Bağlama çerçevesi SBG P10002217 5	Somun P1000768
3	Kulp P10002158

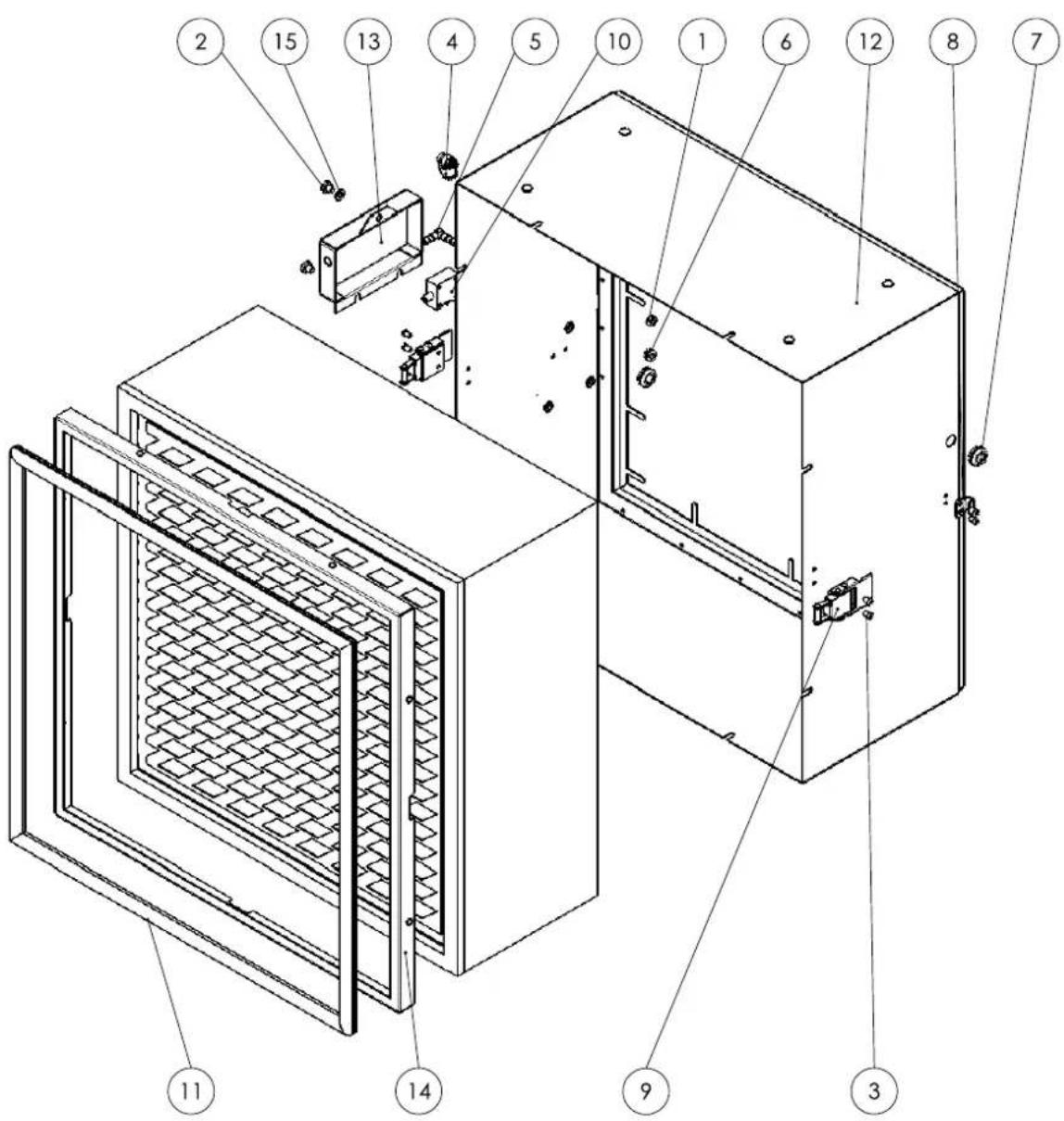

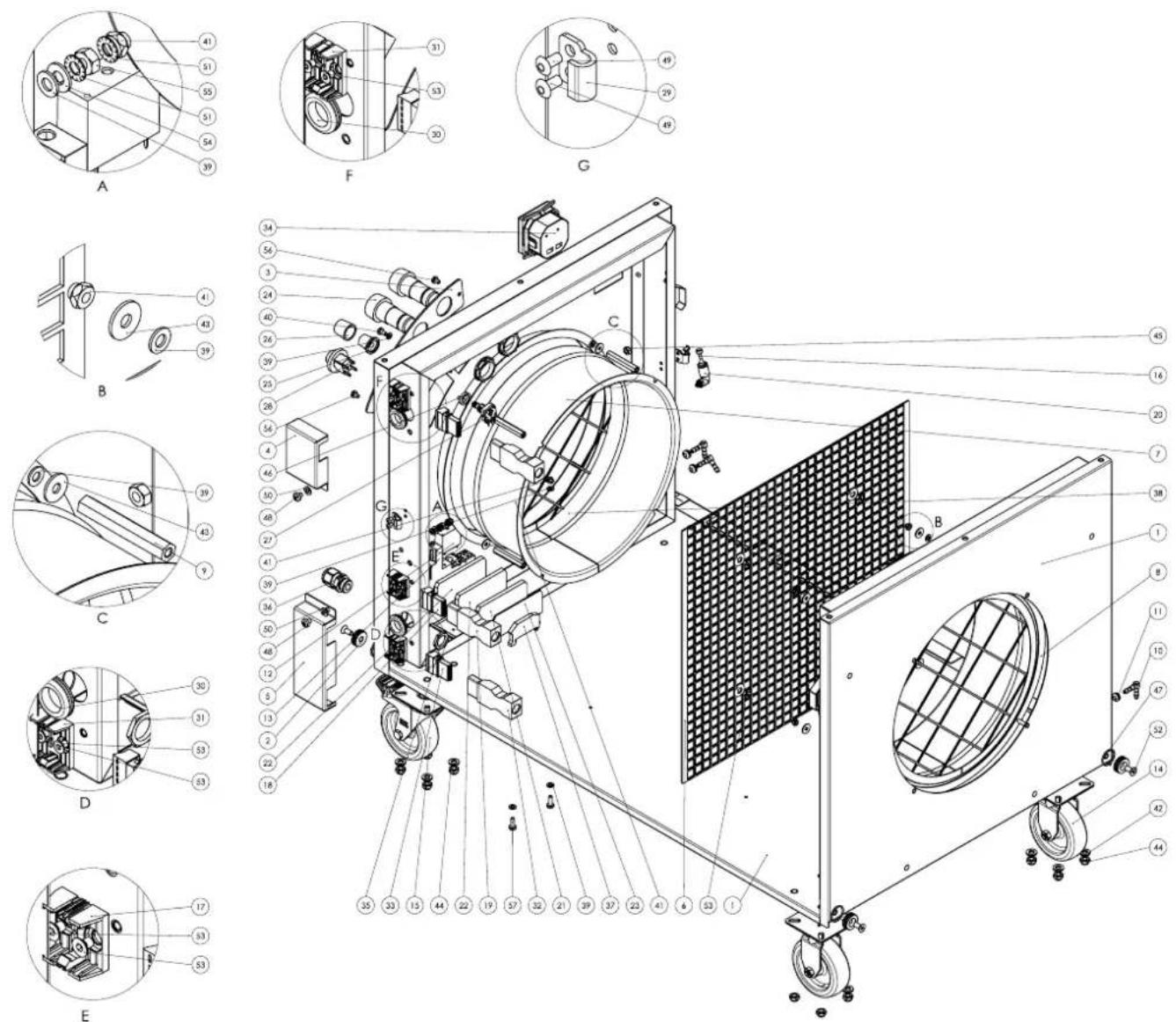

HEPA filtre Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No.	Tanım Ürün numarası No.	Tanım Ürün numarası
1	Somun P10000006 9 Yaylı gergi	elemanı P10000615
2	Civata P10001179 10 Fark basıncı şalteri P10001733
3	Perçın P10001108 11 Conta P10001855
4	Açılı vidalı bağlantı P10001306 12 Çerçeve HEPA SBG P10002212
5	Açılı parça P10000562 13 Besleme kutusu P10002149
6	Lastik rondela P10001418 14 Çerçeve HEPA		P10002214
7	Lastik rondela P10002306 15 Pul		P10001134
8	Kapatma kancası P10000616

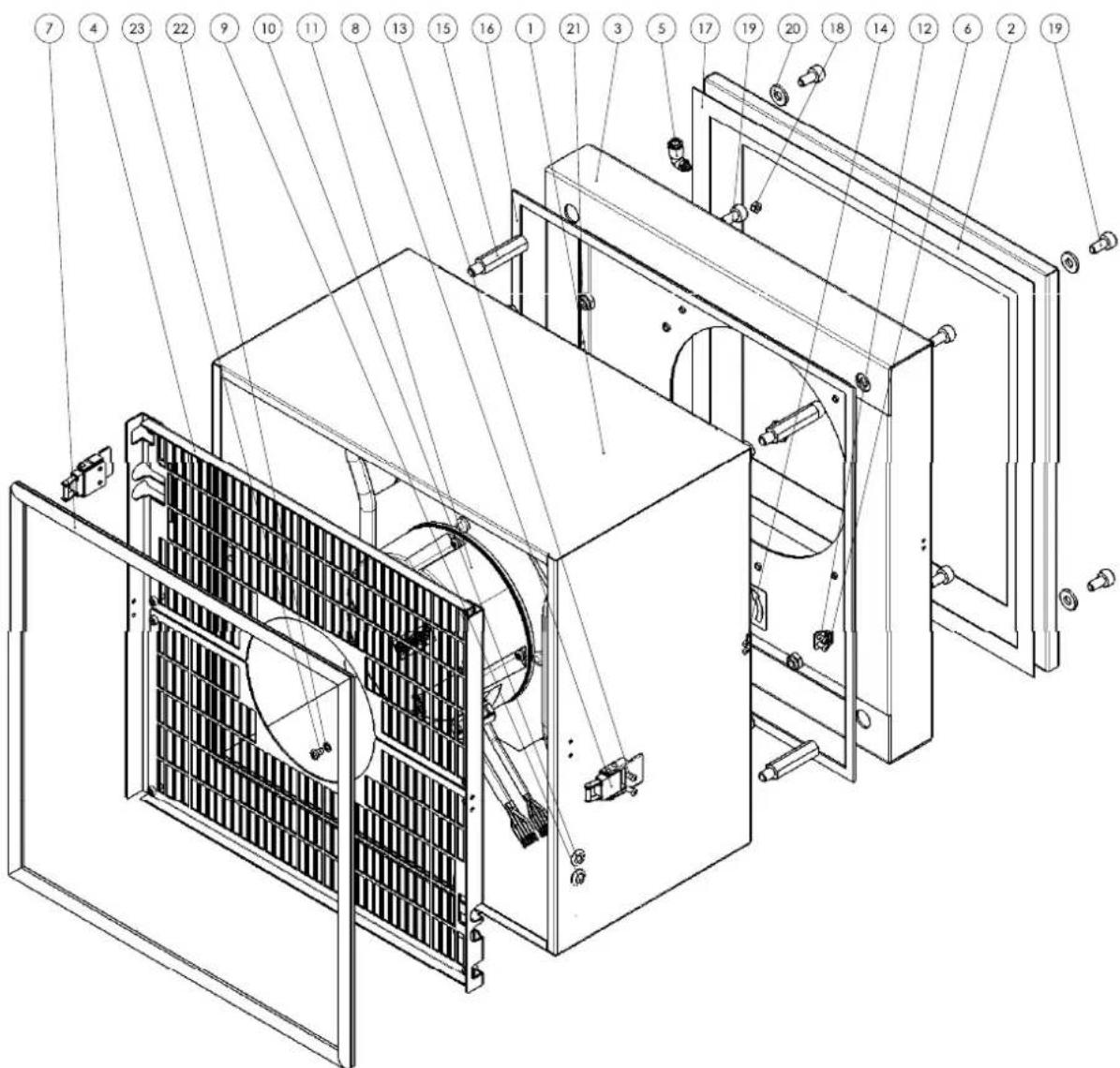

Gövde Fan SBG Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No.	Tanım Ürün numarası No.	Tanım Ürün numarası
1	Çerçeve Fan SBG P10002211 13	Kör perçin P10007233
2	Giriş Fan P10002216 14 Perçin P10001108
3	Ara çerçeve P10008258 15 Mesafe kovanı P10008216
4	Müdahale koruyucusu B1554 16	Şerit conta P10000357
5	Açılı vidalı bağlantı P10001306 17 Şerit conta P10007745
6	Kapatma kancası P10000616 18	Somun	P10000006
7	Conta P10001855 19 Civata		P10000424
8	Yaylı gergi elemanı P10000615 20 Pul		P10004279
9	Geçiş parçası	P 1000 1679	21	Somun	P10000099
10	Geçiş parçası P10001417 22 Pul		P10001112
11	Fan P10002324 23 Civata		P1000032
12	Kör perçin P10001966

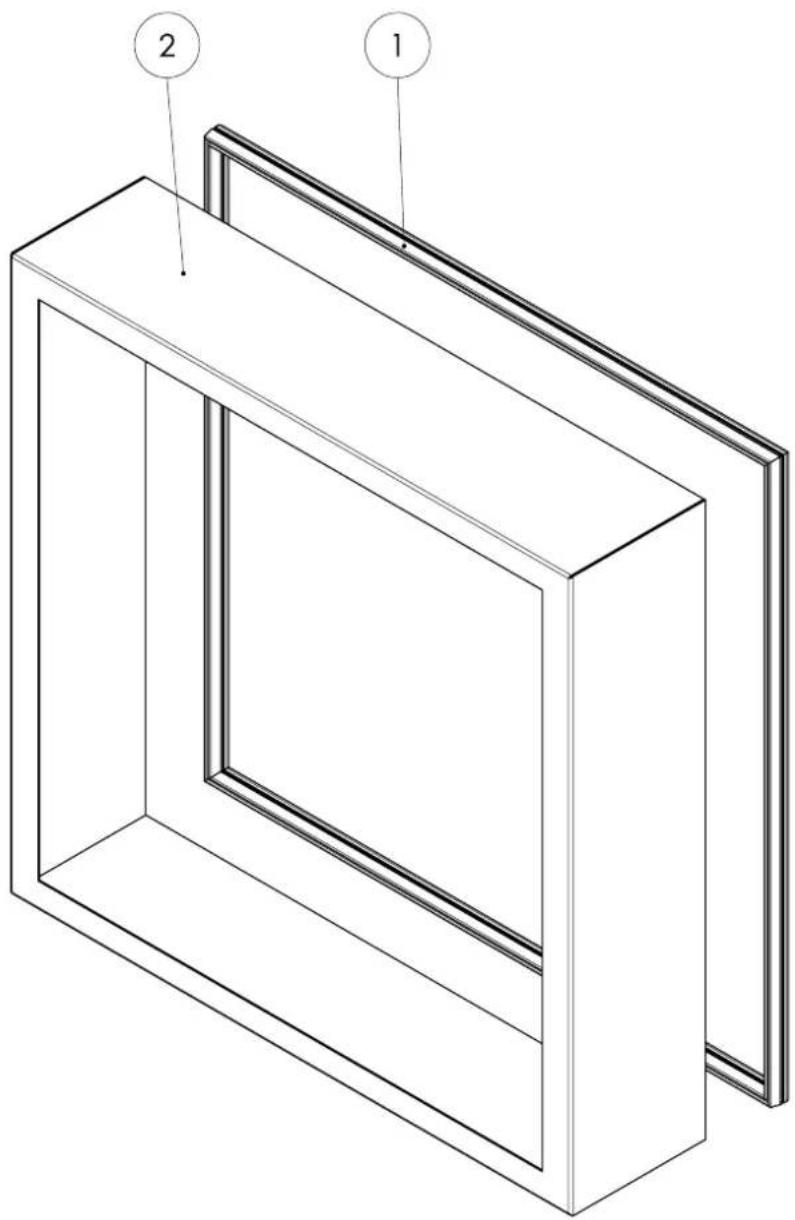

Kâğıt filtre Bilgi

Yedek parçaların pozisyon numaraları, kılavuzda parçalar için kullanılan pozisyon numaralarından farklıdır.

No.	Tanım Ürün numarası No.	Tanım Ürün numarası
1	Conta P10000290 2 Ön filtre çerçevesi P10002213

Devre şeması

X1 3.2 2.4 1.5/BK 2 1.5/BK 3 1.5/BNYE -PE1 S1 -PE1 L N P1 L N Betriebsstundenzähler hour meter -XB1 1 PE N -XS1 1 PE N W02 BK GNYE BU 3x1.5mm² *-NB3 *-RS3 *-R2 B RD GN 2.2K 0.6W 1% YE YE BU WD1 LYYY 3x0.34mm² N/RU PE/GNYE -M1 M -PE2 -PE1 -M1/BK -PE2 -PE1 -M1/BK -PE2 -Vorfilter prefilter -Vorfilter prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter -Vorfilter Prefilter

AB Uygunluk Beyanı (Orijinal metnin tercümesi)

2006/42/EG sayılı Makine Yönetmeliği, Ek II Bölüm 1 Alt bölüm A kapsamında orijinal uygunluk beyanının tercümesi

İşbu beyanla, Trotec GmbH olarak biz, aşağıda tanımlanan ürünün 2006/42/EG sayılı AT Makine Yönetmeliği'nin ilgili tüm düzenlemelerine uygun olarak geliştirildiğini, tasarlandığını ve üretildiğini kendi sorumluluğumuz altında beyan ederiz.

Ürün modeli / ürün: TAC 3500

Ürün tipi: hava temizleme cihazı

İlk üretim yılı: 2024

Ürün ayrıca, aşağıdaki direktiflerin/yönetmeliklerin ilgili tüm düzenlemelerine de uygundur:

• 2011/65/AB

• 2014/30/EU

Uygulanan uyumlulaştırılmış normlar:

• EN ISO 12100:2010

• EN ISO 13849-1:2015

• EN ISO 13857:2019

• EN ISO 14118:2018

• EN 55011:2016

• EN 55011:2016/A1:2017

• EN 55011:2016/A11:2020

• EN 60204-1:2018

• EN 60335-1:2012

• EN 60335-1:2012/AC:2014

• EN 60335-1:2012/A11:2014

• EN 60335-1:2012/A13:2017

• EN 60335-1:2012/A15:2021

• EN 60335-2-65:2003

• EN 60335-2-65:2003/A11:2012

Uygulanan ulusal normlar ve teknik spesifikasyonlar:

• EN 55011:2016/A2:2012
• EN 60335-1:2012/A16:2023
• EN 60335-2-65:2003/A1:2008
• EN 60335-2-65:2003/A12:2022
• EN 60335-2-65:2003/A2:2022
• EN 60335-2-65:2003/C1:2004
• EN 62233:2008

Üretici ve teknik belge yetkilisinin adı:

Trotec GmbH

Glebbener Straße 7, D-52525 Heinsberg

Telefon: [phone]

E-posta: [e-mail]

Düzenleme yeri ve tarihi:

Heinsberg, 17.11.2024

Joachim Ludwig, Genel Müdür

Trotec GmbH

Grebener Str. 7

52525 Heinsberg

Germany

][phone]

[phone]

[e-mail]

www.trotec.com
