MANUALE UTENTE TAC 5000 TROTEC

Grebbener StraBe 7, D-52525 Heinsberg

Phone: [phone]

E-mail: [e-mail]

Grebbener StraBe 7, D-52525 Heinsberg

Telefon: [phone]

E-mail: [e-mail]

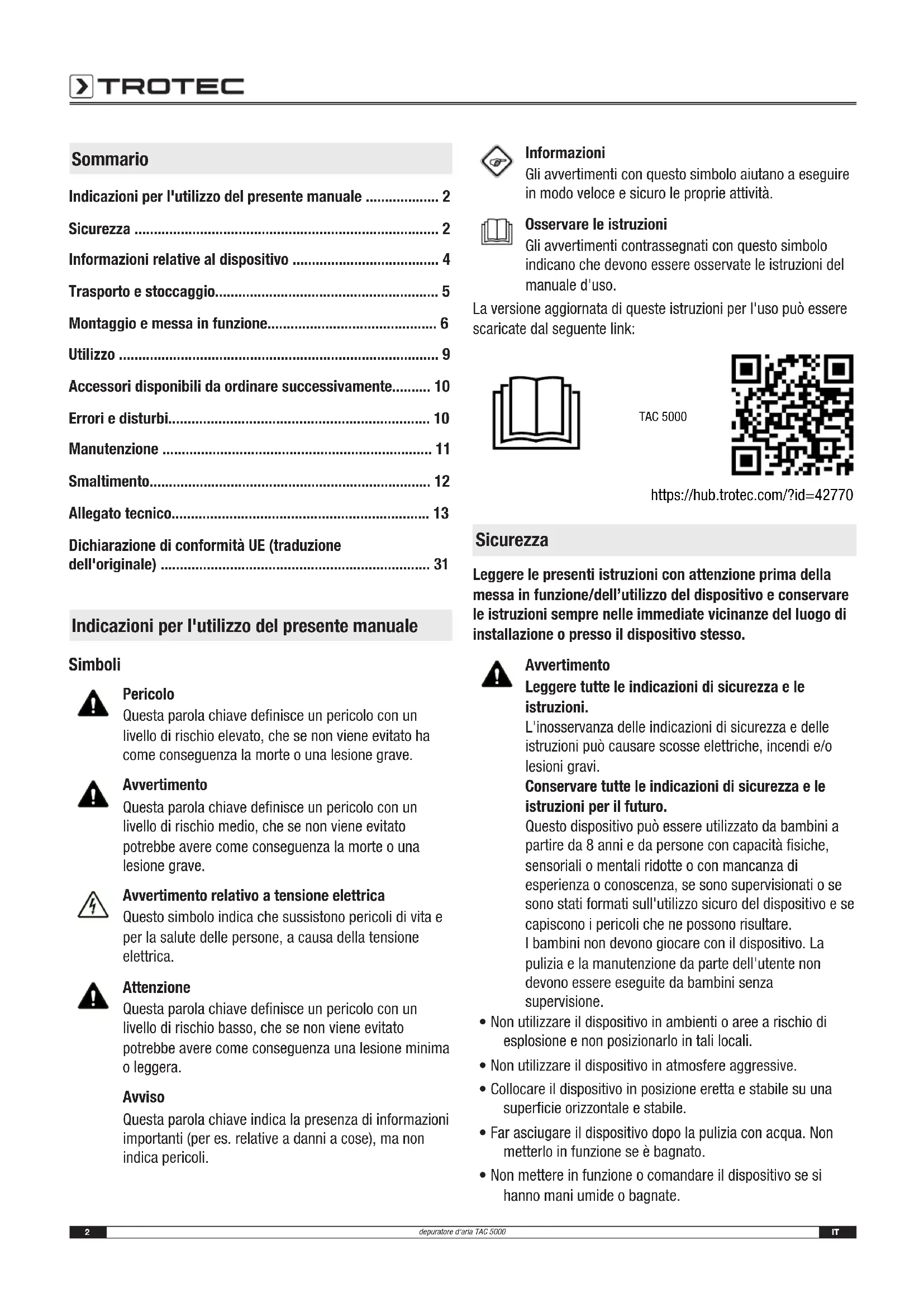

Indicazioni per l'utilizzo del presente manuale 2

Sicurezza 2

Informazioni relative al dispositivo 4

Trasporto e stoccaggio 5

Montaggio e messa in funzione 6

Utilizzo 9

Accessoridisponibili da ordinare successivement. 10

Erroredisturbi. 10

Manutenzione 11

Smaltimento 12

Dichiarazione di conformità UE (traduzione dell'originale) 31

Indicazioni per l'utilizzo del presente manuale

Simboli

Pericolo

Questa parola chiave definitisce un pericolo con un livello di rischio elevato, che se non viene evitato ha come conseguenza la morte o una lesione grave.

Aventimento

Questa parola chiave definitisce un pericolo con un livello di rischio medio, che se non viene evitato potrebbe avere come consegenza la morte o una lesione grave.

Aventimento relativo a tensione elettrica

Questo significato indica che sussistono pericoli di vita e per la salute delle persone, a causa della tension elettrica.

Attenzione

Questa parola chiave definitisce un pericolo con un livello di rischio basso, che se non viene evitato potrebbe averve come consegenza una lesione minima o leggera.

Avviso

Questa parola chiave indica la presenza di informazioni importanti (per es. relative a danni a cose), ma non indica pericoli.

Informazioni

Gli avvertimenti con questo significato aiutano a eseguire in modo veloce e sicuro le proprie attività.

Osservare le istruzioni

Gli avvertimenti contrassegnati con questo symbolo indicano che devono essere osservate le istruzioni del manuale d'uso.

La versione aggiornata di queste istruzioni per l'uso cui è sere scaricate dal seguente link:

TAC 5000

Leggere le presenti istruzioni conattenzione prima della messa in funzione/dell'utilizzo del dispositivo e conservare le istruzioni sempre nelle immeditate vicinanze del luogo di installationo presso il dispositivo stesso.

Aventimento

Leggere tutte leindicazioni di sicurezza e leistruzioni.

L'inosservanza delle indicazioni di sicurezza e delle istruzioni cui causare scosse elettriche, incendi e/ o lesioni gravi.

Conservare tutte leindicazioni di sicurezza e le instruzioni per il futuro.

Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persona con disponţa fisiche, sensoriali o mentali ridotte o con mancanza di esperienza o conoscenza, se sono supervisionati o se sono stati formati sull'utilizzo sicuro del dispositivo e se capisce o pericoli che ne possono risultare.

I bambini non devono giocare con il dispositivo. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambinienza supervisione.

• Non utilizzato il disposativo in ambienti o aree a rischio di esplsozione e non posizionarlo in tali locali.
• Non utilizzato il dispositorio in atmossere aggressive.
• Collocare il disposativo in posizione eretta e stabile su una superficie orizzontale e stabile.
• Far asciugare il dispositivo dopo la pulizia con acqua. Non metterlo in funzione se è bagnato.

• Non mettere in funzione o comandare il dispositivo se si hanno mani umide o bagnate.

• Non esporre il dispositivo al getto diretto di acqua.

• Non inflare mai oggetti o elementi nel dispositivo.
• Non coprir il dispositivo durante il suo funzionamento.
• Non sedersi sul dispositivo.
• Il dispositorio non è un giocattolo. Tenere lontani bambini e animali.
• Controllare il dispositivo prima di ogni utilizzato, e verificare che gli accessori e gli allacci non siano danneggiati. Non utilizzare dispositivi o parti di dispositivi danneggiati.
• Assicurarsi che tutti i cavi elettrici che si trovano all'esterno del dispositivo siano protetti da possibili danneggiamenti (per es. causati da animali). Non utilizzato mai il dispositivo se sono presenti danni ai cavi elettrici o all'alimentazione elettrica!
• L'alimentazione elettrica deve essere conforme alleindicazioni riportate nell'Allegato Tecnico.
• Inserire la spina elettrica in una presa di corrente assicurata correttamente.
• Scegliere le prolunghi del cavo elettrico rispetto il significazioni dei dati tecnici. Srotolare completamente il cavo della prolunga. Evitare il sovraccarico elettrico.
• Scollegare il cavo elettrico alla presa di corrente prima di iniziare i lavori di manutenzione e di riparazione sul disposativo, extraendo la spina elettrica alla presa.
• Specnere il disposativo e rimuovere il cavo elettrico alla presa di corrente, quando il disposativo non viene utilizzato.
  Non utilizzato mai il dispositorio se vengono constatati danni alle spine elettriche o ai cavi elettrici. Se il cavo elettrico di quello dispositorio viene danneggiata, è necessario farlo sostuire dal produttore o dal suo servizio clienti o da una persona qualificata in equal modo, per prevenir possibili pericoli. I cavi elettrici difettosi rappresentano un serio pericolo per la salute!
• Durante l'installazione osservare le distance minime del dispositivo delle pareti e dagli oggetti e le condizioni di stoccaggio e di funzionamento, in conformità dell'Allegato Tecnico.
• Assicurarsi che l'entrata e l'uscita dell'aria siano libero.
• Assicurarsi che nelle immediate vicinanze dell'entrata e dell'uscita dell'aria non vi siano mai oggetti liberi e sedimenti di sporco.
• Non rimuovere alcuna indicazione sulla sicurezza, adesivo o etichetta dal dispositivo. Mantenere leindicazioni sulla sicurezza, gli adesivi o le etichette in buone condizioni, affinché si possano leggere bene.

• Assicurarsi che sul lato di aspirazione non ci sa mai della sporcizia e che non ci siano oggetti sciolti.

• Smaltire correttamente i filtri sostituiti, in particolare dopo il filtraggio di sostanze nocive per la salute.

• Non utilizzato mai il disposativo come portaoggetti o come pedana.

Uso conforme alla destinazione

Utilizzare il dispositivo esclusivamente per pulire l'aria atmospherica da polveri, spruzzi e particelle sospese non conducibili e non infiammabili utilizzato le classi dei filtri adatte e rispettoando i dati tecnici.

Il dispositivo è progettato per l'utilizzo in ambiti commerciali.

Unutilizzatodiverso da quello conforme alla destinazione, rappresenta un uso improprio.

Uso improprio ragionevolmente prevedibile

• Non installare il dispositivo su una pavimentazione bagnata o allagata.
  Non posare alcun oggetto, come ad es. abiti, sul dispositivo.
  Nonutilizzare il dispositivo all'aperto.
• Non utilizzato il disposativo per aspirare vapori o liquidi.
• Non eseguire alcuna modifica strutturale o fare installazioni o trasformazioni sul/del dispositivo.

Qualifica del personale

Il personale addetto all'utilizzo di quello dispositivo deve:

• di conoscenze di base su come utilizzato in modo sicuro i dispositivi elettrici.
• aver fatto e compreso il manuale d'uso, in particolare il capitolo sulla sicurezza.

Elettricista specializzato

Gli elettrici di qualificati devono essere in grado di leggere e capire gli schemi dei circuiti elettrici, mettere in funzione le machine elettriche ed eseguirne la manutenzione e la riparazione, cablare interrottori e quadri elettrici, garantire la funzionalità dei componenti elettrici e riconoscere possibili pericoli nell'utilizzo di sistemi elettrici ed elettronici.

Persona istruita

Le persone istruite sono state formate dall'operaore sui compiti a loro assegnati e sui possibili pericoli derivanti da un comportamento scorretto. Queste persone possono utilizzato e trasportare il dispositivo,或者其他 eseguire delle sempliciti attività di manutenzione (pulizia dell'alloggiamento, pulizia del soffiante).

Del dispositivo si deve occupare solo personale estruito.

Pericoli residui

Aventimento relativo a tensione elettrica

I lavori sulle parti elettriche devono essere eseguiti escludivamente da imprese specializzate autorizzate!

Aventimento relativo a tensione elettrica

Prima di qualsiasi lavoro sul dispositorio, rimuovere la spina elettrica alla presa di corrente!

Non toccare la spina elettrica con mani umide o bagnate!

Scollegare il cavo elettrico alla presa di corrente, extraendo la spina elettrica alla presa.

Attenzione

Pericolo di leSION dovuto a parti svolazzanti! Prima di accendere il dispositivo, assicurarsi che parti di vestiti o capelli non si trovino nelle vicinanze dell'entrata e dell'uscita dell'aria!

Avviso

Tenere presente la protezione da sovratensioni. Il dispositorio è dotato di una protezione da sovratensioni. Tenere conto che durante i controllingi della sicurezza elettrica la tensione di prova deve essere ridotta a 250 V.

Avviso

Non utilizzato mai il dispositorioswana il filtro dell'aria insertito all'entrata dell'aria!

Senza il filtrlo dell'aria, l'interno del dispositivo si sporca molto. Questo più ridurne la potenza e danneggiare il dispositivo.

Avviso

Per pulire il disposativo non utilizzato detergenti corrosivi, abrasivi o solventi.

Comportamento in caso di emergenza

1. Spegnere il dispositivo.
2. Staccare il dispositivo alla corrente, estrando la spina elettrica alla spina. Nel farlo, prendere la spina e non il cavo.
3. Non allacciare nuovamente all'alimentazione elettrica un dispositivo difettoso.

Informazioni relative al disposizio

Descrizione del dispositivo

I depuratori d'aria vengono utilizzati per filtrare l'aria ambientale. Nei cantieri o nelle zone di ristrutturazione, possoverificarsi elevate concentrazioni di polvere, per es. durante I'impiego di frese ad angolo o durante i lavori a getto, lo scalpello o i lavori di smantellamento, comeanche durante la preparazione della miscela di malta asciutta o delle colle per piastrelle.

I depuratori d'aria della serie TAC servono - a seconda del filtro insertito - per eliminare la polvere di amianto, calcinacci, quarzo, farina e legno,或者其他 spore di muffa e particelle di colore e fibre minerali presenti nell'aria, che possono presentarsi durante i lavori sopra citati.

Queste polveri devono essere aspirate il più vicino possibile al luogo di origine, per ridurre al minimo il carico inquinante dell'aria da respirare. A seconda della qualità del filtering impiegato, è consentito l'utilizzo del dispositivo per la separazione di polveri minerali quarzifere, polvere di legno, polveri piombifere, fibre minerali artificiali o fibre ad alta temperature.

Il depuratore d'aria dispone di un commando Flowmatic supportato da sensori per il mantenimento automatico della portata d'aria preselezionata.

E possibileanche l'impiego di un dispositivo estrattore a depressione nella bonifica di muffa e amianto. In caso di alte sostenze pericolose, necessitano altre esigenze; per esta ragione, osservare le correspondenti regole tecniche per le sostenze pericolose (TRGS) o le disposizioni locali.

Il dispositivo è adatto a:

• produit depressione in un ambiente, ad es. in ambienti fortemente carichi di inquinanti;
• depurare l'aria nelle aree di lavoro con ricircolo dell'aria, ad es. cantieri interni, officine, ecc.;
• produrre depressione in un ambiente, ad es. nelle camere bianche;
• alimentare aria fresca filtrata.

Il dispositivo presente la seguente struttura:

• Involucro con supporto per impilamento
• ventilazione regolabile per il trasporto dell'aria
• Monitoraggio dei filtri per la portata d'aria

Il disposizione può essere dotato di diversi filtri. Questo offre la possibilità all'utente di configurare sia le qualità dei filtri sua disposizione della catena di filtrazione a seconda dell'area di utilizzo. I filtri devono essere scelti a seconda dell'area di utilizzo.

Il dispositorio è omologato per la bonifica dell'amianto in conformità al TRGS 519, classe di polvere H.

Informazioni

I filtri non sono compresi nella fornitura!

Selezionare i filtri dal nostro assortimenti di filtri, a seconda dell'area di utilizzo. Inserire i filtri da voi selezionati, prima della messa in funzione iniziale.

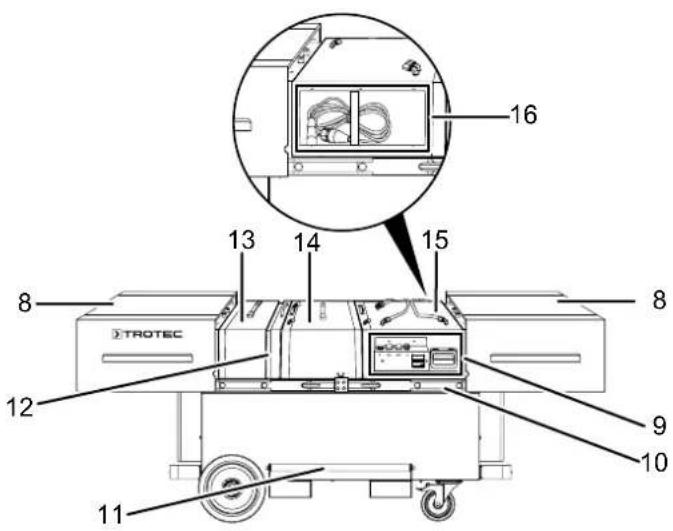

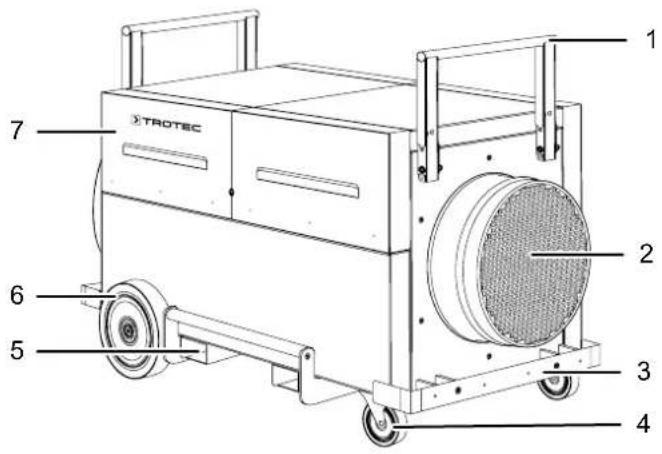

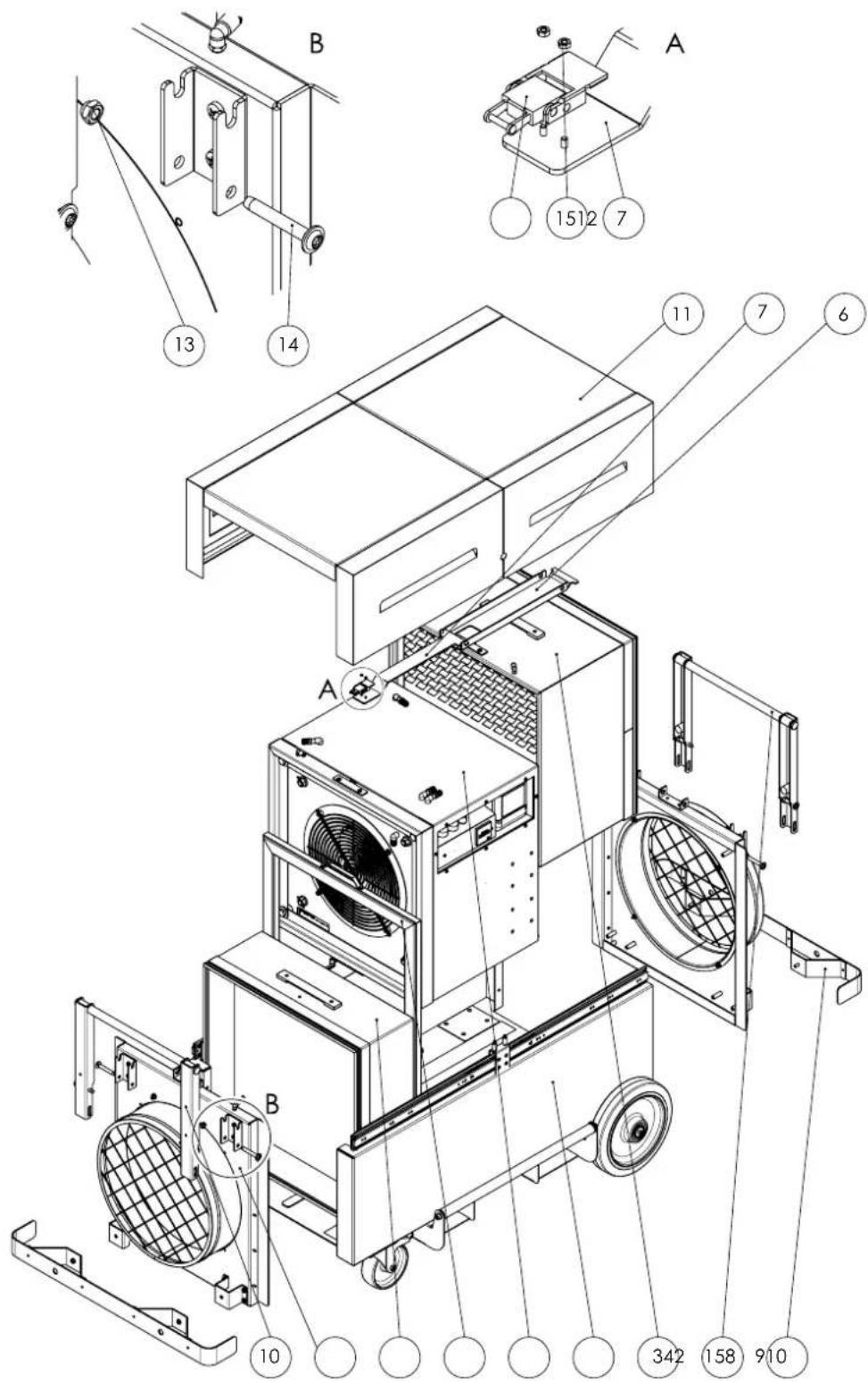

Rappresentazione del dispositorio

N. Definizione

1 Maniglia di spinta/impilaggio

2 Apertura di aspirazione dell'aria con attacco del tubo (flessibile)

3 Protezione contro gli urti

4 Ruote sterzanti con freno (gommate, non coloranti)

5 Vano di inforcamento

6 Ruota (gommata, non colorante)

7 Coperchio ribaltabile

8 Coperchio a scorrimento

9 Quadro di controllo

10 Guida telescopia

11 Maniglia di sollevamento

12 Telaio di fissaggio

13 Scatola prefiltri

14 Scatola fatto principale

15 Scatola ventilatore

16 Scomparto cavi

Trasporto e stoccaggio

Avviso

Se il dispositorio viene immagazzinato o trasportato in modo non conforme, il dispositorio può essere danneggiato.

Fare attenzione alle informazioni relative al trasporto e allo stoccaggio del dispositivo.

Trasporto

Osservare le seguenti indicazioni prima di agli trasporto:

Il dispositivo è spento.
- Il dispositorio è separato dall'alimentazione e la spina di alimentazione è stata staccata.

Osservare le seguenti indicazioni dopo agli trasporto:

• Il dispositorio è stato installato in posizione eretta e stabile.

Stoccaggio

In caso di non utilizzato del disposativo, osservare le seguenti condizioni di stoccaggio:

• Immagazzinare il dispositivo asciutto e protetto contro gelo e calore.
• Stoccare il dispositivo in posizione eretta e in unippo protetto alla polvere e dall'irraggiamento diretto del sole.
• Proteggere il dispositorio eventualmente con un involucro alla polvere che può penetrarvi.

Montaggio e messa in funzione

Dotazione

• 1 x dispositivo
• 1 x istruzioni

Disimballaggio del disposativo

Aventimento

Pericolo di soffocamento per bambini a causa del materiale di imballaggio! Tenere la pellicola e i componenti dell'imballaggio fuori alla portata dei bambini. Pericolo di soffocamento.

1. Aprire il cartone ed estrarre il dispositivo.
2. Rimuovere completeness l'imballaggio del dispositorio.
3. Srotolare completeness il cavo elettrico. Fare attenzione che il cavo elettrico non sia danneggiato e non danneggiarlo durante lo srotolamento.

Montaggio

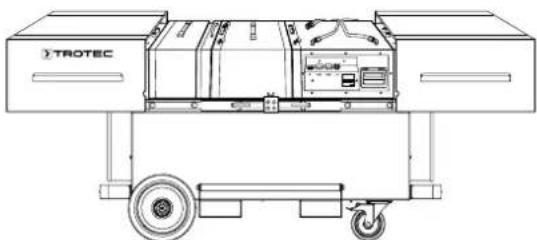

Coperchio a scorrimento

Per aprire il coperchio a scorrimento (8) procedere nel seguente modo:

1. Tirare la staffa di impilamento (1) verso l'alto e ribaltarla.
2. Tirare i coperchi a scorrimento (8) strattonandoli verso l'esterno e spingerli fino alla battuta.

Per chiudere il coperchio a scorrimento (8) procedere nel seguente modo:

1. Far scorrere i coperchi a scorrimento (8) finché non scattano in posizione.
2. Alzare le staffe di impolvimento (1) e bloccarle.

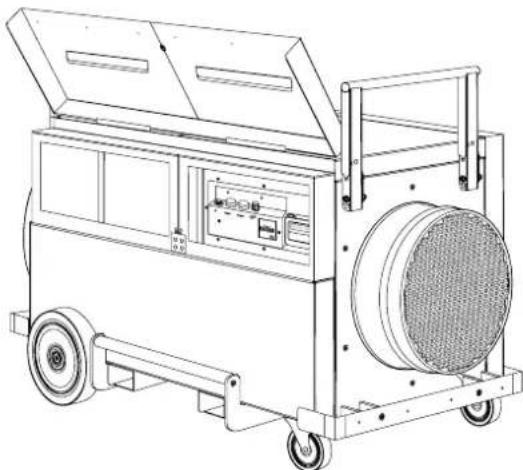

Coperchi ribaltabili

Per aprire i coperchi ribaltabili (7), ruotarli verso l'alto finché non vengono bloccati dai magneti.

Per chiudere i coperchi incernierati, procedere in ordine inverso.

Inserimento del filtro

Informazioni

I filtri non sono compresi nella fornitura!
Selezionare i filtri dal nostro assortimenti di filtri, a seconda dell'area di utilizzo. Inserire i filtri da voi selezionati, prima della messa in funzione iniziale.

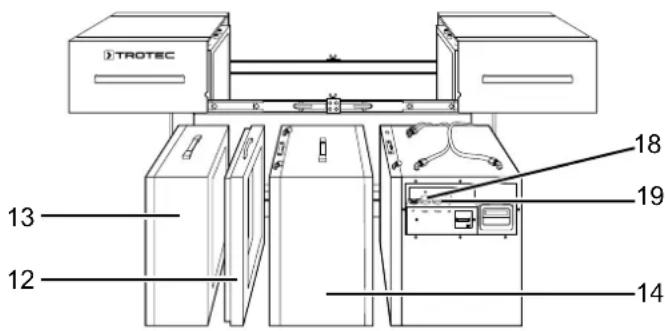

Prima della messa in funzione, è necessario configurare la catena di filtrazione del dispositivo in conformità con l'area di utilizzo desiderata. Si hanno a disposizione due scatole filtri.

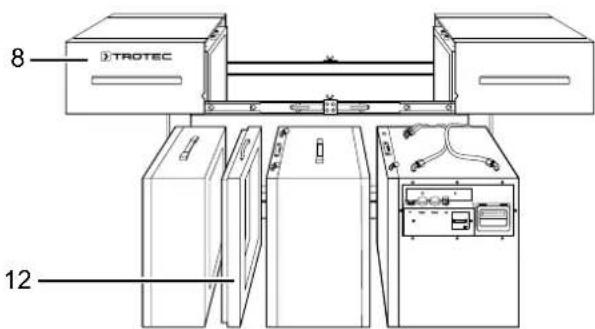

1. Aprire i coperchi a scorrimento (8).
2. Estrarre il telaio di fissaggio (12) tirandolo versusl'alto.
3. A seconda delle esigenze, rimuovere ulteriori scatole dal dispositivo.

Avviso

Durante il montaggio dei filtri, rispetto la corretta direzione del flusso correspondente alla direzione del flusso dell'aria (direzione del flusso dell'aria: da dietro in avanti)!

Ricordarsi che il filtro principale sotto all'involucro è provvisto di chiusura. La chiusura si trova sotto al telaio di fissaggio (12) e il prefiltro (13).

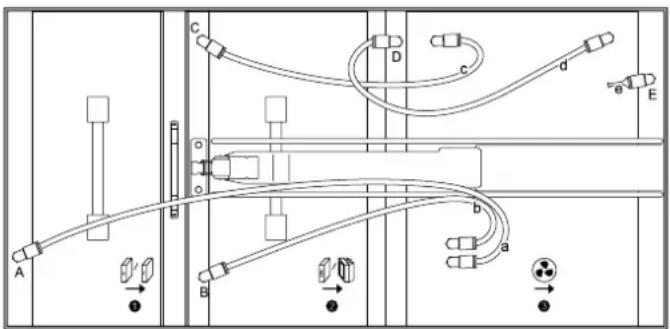

Configuration (Configurazione)

La série TAC dispone della funzione Vario-Shift. Questo significa che gli elementi di filtrazione sono essere disposti in modo variable per tutte le applicazioni, conformmente alle disposizioni.

• Configurazione per cantieri con separazione delle particelle sospese in conformità alla norma DIN EN 60335-2-69 fino alla classe di polvere H; va sottolineato che in queste applicazioni la priorità consiste nella filtrazione di particelle di polvere potenzialmente nocive alla salute, a volte persino cancerogene. Affinché durante l'aspirazione di suddette polverianche in caso di perdite non possa fuoriscire aria non filtrata dal dispositorio, l'intera catena di filtrazione deve operare in depression. Questo significiva che il ventilatore devessecco disposto后再 il filtroproincipale.Entrambi devono essere fissati con gli elementi di fissaggio sul lato del dispositorio in modo tale che i filtrro per particelle sospese non entrino in contatto sul lato di uscita con aria contaminata e in modo tale da minimizzare il rischio di perdite.

• Configurazione per camere bianche con separazione delle particelle sospese in conformità alla norma DIN EN 1822-1:1998 fino alla classe di filtrazione H14 (in presenza di portate d'aria sensibilmente ridotte si cui ricorrereanche a filtri con grade di separazione più elevati); qui l'aria viene generalmente condotta da un'area contaminata a un'area pura, ad es. sotto forma di immissione di aria fresca. Le norme vigenti esigono generalmente che l'aria filtrata possa entrare in contatto soltanto con una condotta o con un canale di aria puliti e sottoposti a sovrappressione. Per questo il ventilatore devessecco disporto prima del filtrato principale.Anche qui è necessario fissare gli elementi come da configurazione per cantieri.

• Configurazione generale per la depurazione dell'aria da polveri grossolane e fini in conformità alla norma DIN EN 779 fino alla classe di filtrazione F9; queste applicazioni non richiedono posizionamenti particolari del ventilatore. A causa dellaabilità di sostituzione del filtrò si consiglia di montare e fissare il ventilatore per ultimo.

Avviso

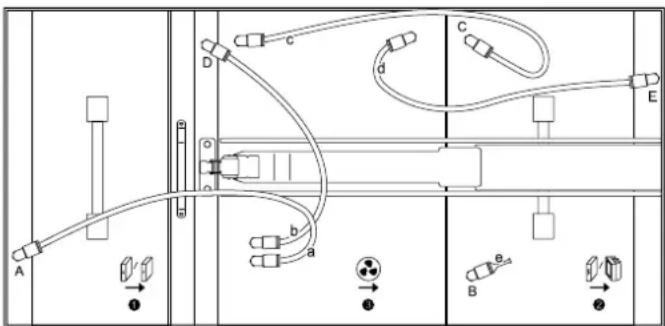

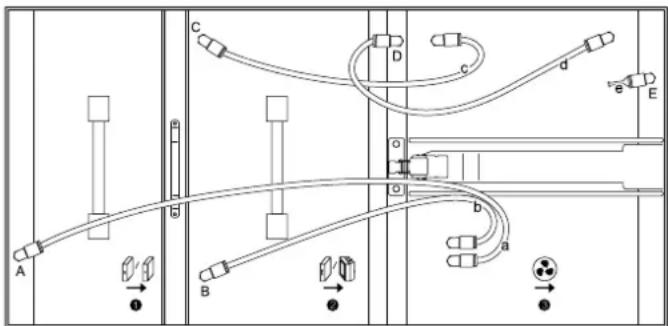

Nelle singole configurazioni è importantefare
attenzione a che i tubi flessibili dell'aria (contrassegnati

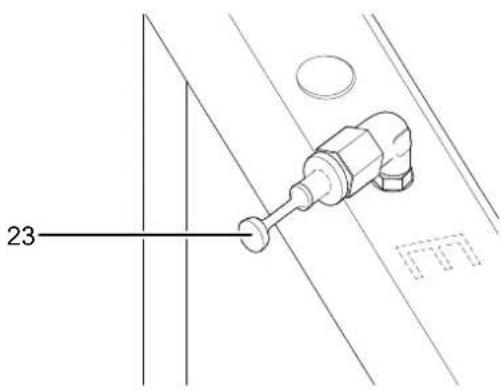

con a, b, c, d) e il tappo connettore (23) siano collegati
ai punti di misurazione (contrassegnati con A,B,C,D,
E) comeindicato nella disposizione delle scatole
(prefiltro = 1 +filtro principale = 2+ ventilatore = 3 -
Altrimenti il monitoraggio dei filtr non funzionera!

Esemblio:

Messa in funzione

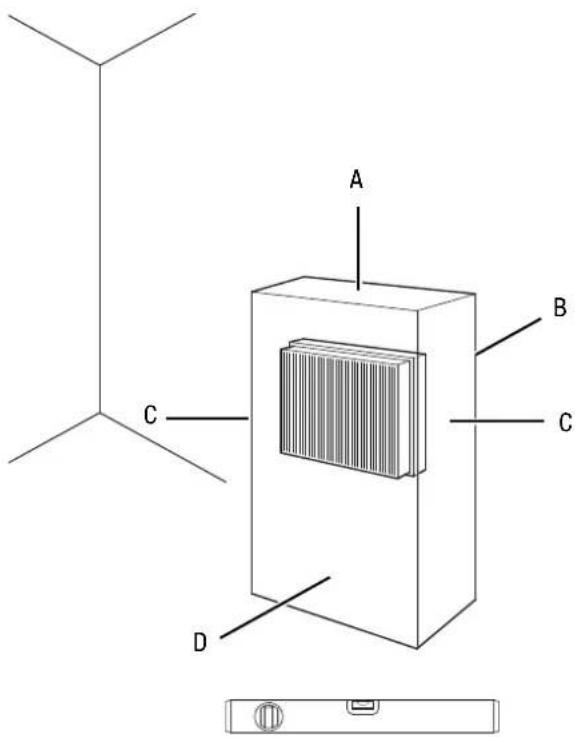

Durante l'installazione osservare le distance minime del dispositivo delle pareti e dagli oggetti, in conformità con il capitolo Allegato tecico.

• Prima di rimettere in funzione il disposativo, controllare le condizioni del cavo elettrico. In caso di dubbi in merito al corretto funzionamento, chiamare il servizio di assistenza.
• Collocare il disposativo in posizione eretta e stabile su una superficie orizzontale e stabile.
• Evitare di posare il cavo elettrico o gli altri cavi elettrici in punti in cui si potrebbe inciampare, in particolare quando il dispositivo viene posizionato al centro del locale. Utilizzare ponti passacavi.
• Assicurarsi che le prolonghe dei cavi siano completeness rrotolate.

• Posizionare il disposittivo nelle vicinanze della fonte di inquinamento dell'aria.

• Nell'installare il dispositorio,mantere una distanza sufficiente delle fonti di calore.

• Fare attenzione che non vi siano tende o altri oggetti che possano ostacolare il flusso dell'aria.
  Assicurarsi che I'entrata e I'uscita dell'aria siano libero.

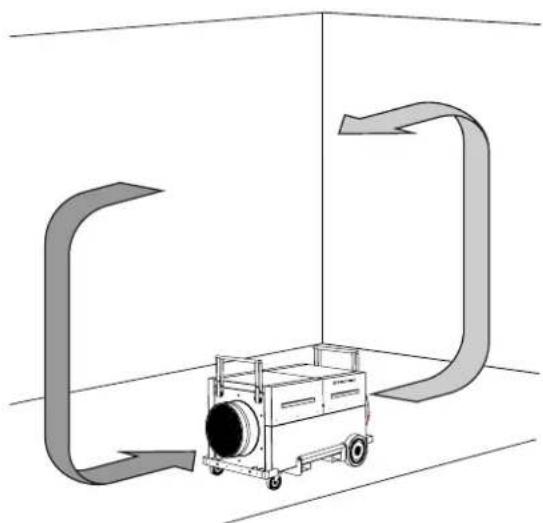

Posizionamento del dispositivo all'interno di un ambiente in cui deve essere depurata l'aria

• Durante l'installazione del dispositivo, fare attenzione che venga posizionato in un punto centrale nell'ambiente in cui l'aria deve essere depurata. In alternatively, è possibile posizionare il dispositivo nelle vicinanze della fonte di inquinamento dell'aria.
• Prima della messa in funzione, assicurarsi che i filtri siano stati installati nel dispositorio come desiderato.
• Il dispositivo lavora in modalità di circolazione dell'aria, vale a dire che l'aria sporca giunge tramite l'apertura di aspirazione dell'aria nel depuratore e viene espulsa tramite l'apertura di scarico dell'aria.

Depurazione dell'aria nell'area compartmentata tramite modalità di circolazione dell'aria:

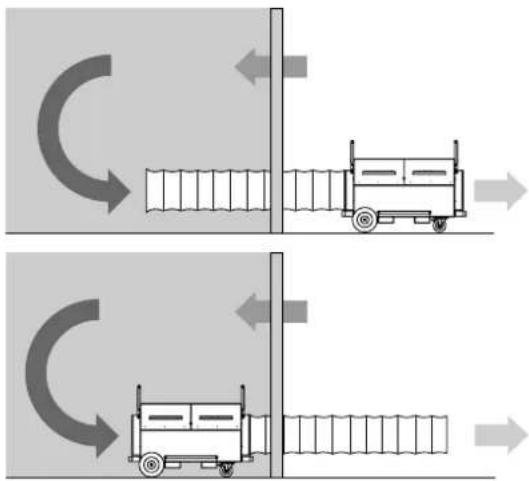

Posizionamento del dispositivo all'esterno di un ambiente in cui delve essere depurata l'aria

Il disposativo può essere collegato a un funzionamento ad aria riciclata o ad areazione.

• Nella modalità di circolazione dell'aria, l'aria da depurare viene condotta fuori dall'ambiente tramite un tubo flessibile, nell'apertura di aspirazione dell'aria del dispositivo. L'aria depurata viene rtrasportata nell'ambiente tramite un ulteriore tubo flessibile dall'apertura di scarico dell'aria.
• Nella modalità di aerazione, l'aria da depurare viene condotta fuori dall'ambiente tramite un tubo flessibile nell'apertura di aspirazione dell'aria del dispositivo. Così, l'ambiente viene tenuto in una leggera depressione. L'aria fresca pulita viene apportata dall'esterno.

Varianti di posizionamento per il mantenimento della depressione:

In caso di allaccio di tubi flessibili, è necessario fare attenzione a seguenti punti:

• Le tubature e i tubi flessibili devono essere progettati per la pressione statica disponibile dei ventilatori. Devono essere posati possibilmente in linea retta e completeness estesi. Sul dispositorio sono essere collegati 7,6 m di tubo flessibile per l'aria all'apertura di aspirazione e altrettanti all'apertura di scarico dell'aria.
• L'apertura di aspirazione e l'apertura di scarico dell'aria devono essere posizionati almeno a una distance di 1 m l'une dall'altra.

Collegamento del cavo elettrico

• Collegare la spina elettrica a una presa di corrente assicurata correttamente.

Utilizzo

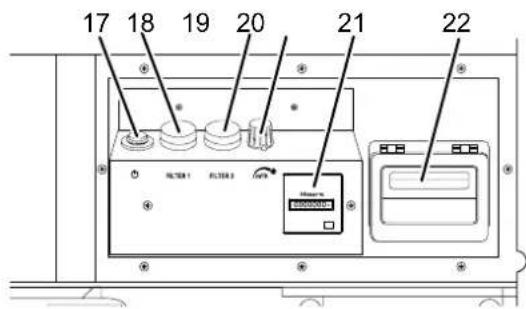

Elementi di lavoro

N. Definizione Descrizione
17 Tasto On/Off Accensione o spongnimento del dispositorico
18 Spia luminosa Filtro 1 Indicatore per la sostituzione del filtrlo fine o grossolano necessario
19 Spia luminosa Filtro 2 Indicatore per la sostituzione del filtrlo a tasche o del filtrlo per particelle sospese)
20 Manopola Portata d'aria Impostazione della portata d'aria desiderata
21 Contatore delle ore di funzionamento	Indicatore delle ore di funzionamento
22 Flowmatic con display Indicatore della portata d'aria (flusso volumetrico)

Accensione del disposativo

1. Assicurarsi che l'apertura di aspirazione e l'apertura di scarico dell'aria non siano otturate.

2. Ruotare la manopola Portata d'aria (20) in senso antiorario versus la posizione più Bassa.

3. Premere il tasto On/Off (17).

Il tasting O n / O f f(17) si illumina.

Impostazione della portata d'aria

Con la manopola Portata d'aria (20) regolabile in continuo si ha la possibilità di regolare il numero di giri del ventilatore e quando la portata d'aria richiesta del dispositorio.

Messa fuori servizio

Aventimento relativo a tensione elettrica

Non toccare la spina elettrica con mani umide o bagnate!

• Spagnere il dispositivo.
• Staccare il dispositivo alla corrente, estrando la spina elettrica alla spina. Nel farlo, prendere la spina e non il cavo.

Accessoridi disponibili da ordinare successivamente

Aventimento

Utilizzare solo accessori e dispositivi aggiantivi che sono indicati nelle presenti istruzioni.

L'utilizzo di utensili o altri accessori diversi da quelli consigliati nelle istruzioni cui lo comportare un pericolò di lesioni.

Definizione Codice articolo
G4 Z-Line-Filter / ISO Coarse 75 %	7.160.000.448
Cassetta filtrlo pieghettato F7 / ISO ePM10 75%	7.160.000.449
Filtro a tasche F7 ISO ePM10 75%	7.160.000.450
H13 Filtrto per particelle sospese con omologazione per classe di polvere H	7.160.000.451
Filtro per nebbia di pittura G3 / ISO Coarse 30 %	7.160.000.452
Filtro a carbone attivo 7.165.005.000
Tubo flessibile per il trasporto dell'aria Tronect SP-T, lunghezza 7,6 m	6.100.001.212

Erroredisturbi

Il funzionamento perfetto del dispositivo è stato controllato più volte durante la sua produzione. Nel caso in cui dovessero, ciononostante, insorgere dei disturbi nel funzionamento, controllare il dispositivo secondo la segunte lista.

Il dispositivo non si avvia:

• Controllare l'alimentazione elettrica.
• Controllare che il cavo elettrico e la spina elettrica non siano danneggiati.
• Controllare il fusibile di protezione principale.
• Attendere 10 minuti prima di riavviare il disposativo. Se il disposativo non dovesse avviarsi, far eseguire un controllo elettrico da un'impresa specializzata o da Trotec.

Il dispositivo è rumoroso o vibra:

• Controllare se il disposativo è stato posizionato in modo eretto e stabile.

Il dispositorio si riscalda molto, è rumoroso o perde potenza:

• Controllare che l'entrata dell'aria e il filtrlo dell'aria non siano sporchi. Rimuoverve la sporcizia esterna.

Il dispositivo emana un odore sgradevole:

• Nell'aria più esserci del fumo, ad esempio fumo di tabacco intenso, odori e impurità. Ventilare l'ambiente.

Il dispositorio èncora non funziona perfettamente dopo quosti controli:

Contattare il servizio clienti del produttore. Portare eventually il dispositivo presso un'azienda di impianti elettrici autorizzata o presso il produttore per farlo riparare.

Manutenzione

Attività da svolgere prima dell'inizio della manutenzione

Aventimento relativo a tensione elettrica

Non toccare la spina elettrica con mani umide o bagnate!

• Spegnere il dispositivo.
• Staccare il dispositorio nella corrente, estraendo la spina elettrica nella spina. Nel farlo, prendere la spina e non il cavo.

Aventimento relativo a tensione elettrica

I lavori che richiedono l'apertura del dispositivo devono essere eseguite escludivamente da imprese specializzate autorizzate o dal produttore.

Avviso

Tenere presente la protezione da sovratensioni. Il dispositorio è dotato di una protezione da sovratensioni. Tenere conto che durante i controllingi della sicurezza elettrica la tensione di prova deve essere ridotta a 250 V.

Pulizia dell'involucro

Pulire l'involucro con un panno umido, morbido e alla pelucchi. Fare attenzione che non penetruti umidità all'interno dell'alloggiamento. Fare attenzione che l'umidità non entri in contatto con gli elementi costruttivi elettrici. Per inumidire il panno, non utilizzato detergenti aggressivi, come ad es. spray detergenti, solventi, detergenti a base di alcool o abrasivi.

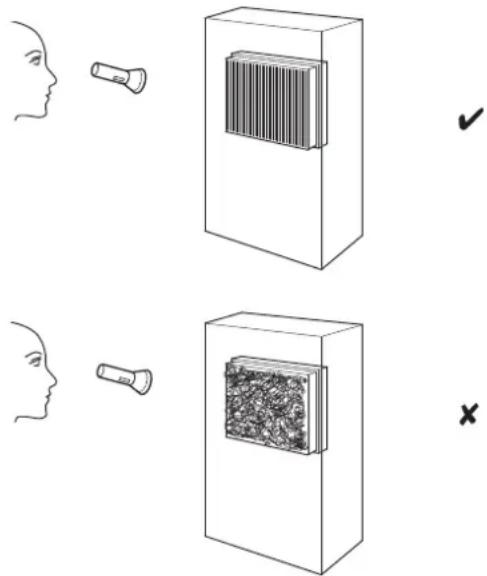

Controllo visivo di eventuale presenza di sporcizia all'interno del dispositivo

1. Rimuovere i filtri dell'aria.
2. Con una torcia, fare luce nelle aperture del dispositorio.
3. Controllare che non ci sia dello sporco all'interno del dispositivo.

4. Se si rileva uno spesso strato di polvere, pulire l'internalo del dispositorio con un aspirapolvere.

5. Reinsere i filtri dell'aria.

Sostituzione del filtro

I filtri devono essere sostituiti quando la spia luminosa Filtro 1 (18) o Filtro 2 (19) si illumina durante il funzionamento ed emette un segnale acustico.

1. Estrarre il tubo dell'aria A dal punto di misurazione.
2. Estrarre il telaio di fissaggio (12) tirandolo verso l'alto.
3. Estratte la scatola del prefilto (13) dal disposietivo tirandola.
   verso l'alto e rimuovere il filtrato alla scatola.
4. Allentare se necessarioanche la fibbiae la leva di serraggio sulle scatole dei filtri.
5. Rimuoveri t ubi dell'aria B e C dai punti di misurazione.
6. Spostare la scatola del filtro principale (14) leggermente sul lato.
7. Estratte la scatola del filtro principale (14) dal disposittivo tirandola versus l'alto e rimuovere il filtro alla scatola.
8. Nel montaggio delle scatole dei filtri procedere nell'ordine inverso.

Ingrassaggio delle guide telescopiche

Le guide telescopiche (10) dei coperchi devono essere ingrassate a seguito delle operazioni di pulizia e a seconda del bisogno.

Smaltimento

Smaltire il materiale da imballaggio sempre in modo compatibile con l'ambiente e in conformità con le disposizioni locali vigenti in materia di smaltimento.

Il simbolo del contentatore dei rifiuti barrato indica che al termine della loro vita utile quello dispositivo e tutti i componenti che ne fanno parte non devono essere smaltiti con i rifiuti domestici, ma in conformità alla direttiva sui vecchi dispositivi elettrici ed elettronici (2012/19/UE) e alla legislazione nazionale.

Nelle vicinanze di ognuno sono a disposizione i punti di raccolta per i vecchi dispositivi elettrici ed elettronici. Gli indirizzi possono essere reperiti alla propria amministrazione comunale o municipale. Per molti paesi dell'UE è POSSIBLE informarsi su ulteriori possibilità di restituzioneanche sul site web https://hub.trotec.com/?id=45090. Altrimenti, rivolgersi a un rappresentate di dispositivi usati riconosciuto, APPROVATO per il proprio paese.

Grazie alla raccolta differenziata dei vecchi dispositivi elettrici ed elettronici si intende rendere possibile il riutilizzo, l'utilizzazione del materiale o altre forme di utilizzazione dei vecchi dispositivi,或者其他 a prevenir l'impatto negativo sull'ambiente e sulla salute umana,attraverso lo smaltimento delle sostanze pericolose eventually contenate nei dispositivi.

Allegato tecnico
Dati tecnici

Parametri Valore
Modello TAC 5000
Codice articolo 1.580.000.125
Portata d'aria max. 4500 m	3/h
Portata d'aria consigliata per la classe di polvere H	2500 m³/h
Dimensioni dell'ambiente con superficiechio H13	170 m³
	18 m²
Classe di polvere (in conformità alla norma DIN 60335-2-69)	Classe di polvere H (trasmittanza ≤ 0,005%) per sostanse con valori limite per il postingo di lavoro ≤ 0,1 mg/³, sostanse pericolose cancerogene in conformità alla GefStoffV § 11, TRGS 905 o 906, autorizzato per la bonifica dell'amianto in conformità alla TRGS 519
Potenza motore 1270 W
Alimentazione elettrica 1/N/PE ~ 230 V / 50	60 Hz
Potenza nominale 4,8 A
Cavo elettrico CEE 7/7, lunghezza del cavo 2	5 m conduttura di gomma (H05RR-F) lunghezza = 2,5 m
Attacco del tubo flessibile di trasporto dell'aria lato aspirazione/scarico	400 mm
Livello sonoro (distanza 1 m) 68 dB(A)
Misure (lunghezza x larghezza x altezza)	1252 x 690 x 926 mm
Peso 113 kg

Si raccomanda per le combinazioni filtri specifiche per l'impiego e l'adeguamento corrispondente alla grandezza degli ambienti

		ambienti adatti fino a 1)
Aree d'impiego Combinazione filtrato m		3	m2
Polvere grossolana 2) (≤ 3 LW/h6) G4 1200 480
Polvere fine 3) (≤ 3 LW/h6) G4+F7 fino a F9	600	240
Particelle sospese 4) (≤ 3 LW/h6)	G4+H13	150	60
Aree igieniche 5) (≤ 3 LW/h6)	G4+H13	110	44

1) Con una presunta altezza della stanza di 3 m; 2) Tipiche applicazioni di polvere grossa: segatura, limatura; 3) Tipiche applicazioni di polvere grossa: Lavori di ristrutturazione con materiali a contentuto di minerali o di lana di vetro; 4) Tipiche applicazioni di particelle sospese: rettifica, bonifica dell'amianto o della muffa, polveri minerali, ecc.; 5) H13 inserto a vale; 6) Ricambio di aria all'ora

Dotazione opzionale (su richiesta)

Ruote guida con pneumatici, anti-segno

Rulli di sostegno (invece di ruote guida)

Tasche di entrata per il carrello elevatore

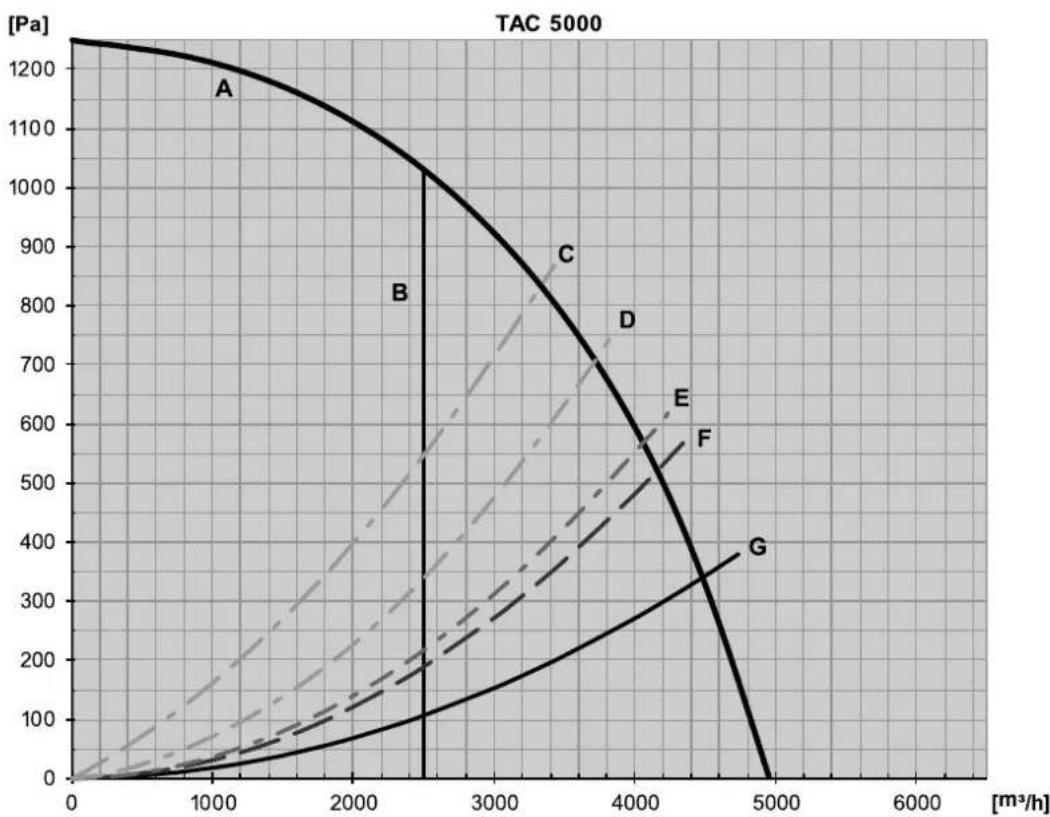

Diagramma di potenza

A Ventilatore
B portata d'aria	a consigliata per la classe di polvere H
C	con combinazione filtri G4+H13 (omologazione per la classe di polvere H) e tubo flessibile per il trasporto dell'aria*
D con combinazione filtri G4+F7 e tubo flessibile per il trasporto dell'aria*
E con filtrlo G4	e tubo flessibile per il trasporto dell'aria*
	con filtrlo per nebbia di pittura e tubo flessibile per il trasporto dell'aria*
Fenza filtr,	con tubo flessibile per il trasporto dell'aria*
*Allacciato sul lato di pressione, lunghezza standard 7,6 m, posato con un arco a 90°. In caso di posa dritta eenza curve del tubo d'aria è necessario una portata d'aria aumento di fino al 25%!

Visione d'insieme Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Alloggiamento base ZAT0001045	9 Protezione sperone		posteriore	ZAT0001055
2 Prefilterto ZAT0001167 10 Sopporto	zAT0001140
3 HEPA ZAT0001004 11 Coperchio	ZAT0001062
4 Ventilatore ZAT0001033 12 Elemento di serraggio			della molla	P10000615
5 Elemento di fissaggio ZAT0000975 13 Dado P10000099
6 Braccio di bloccaggio P10003329	14 Vite	P10001594
7 Asta di tensione P10003328 15 Dado P10001121
8 Scarico dell'aria ZAT0001119

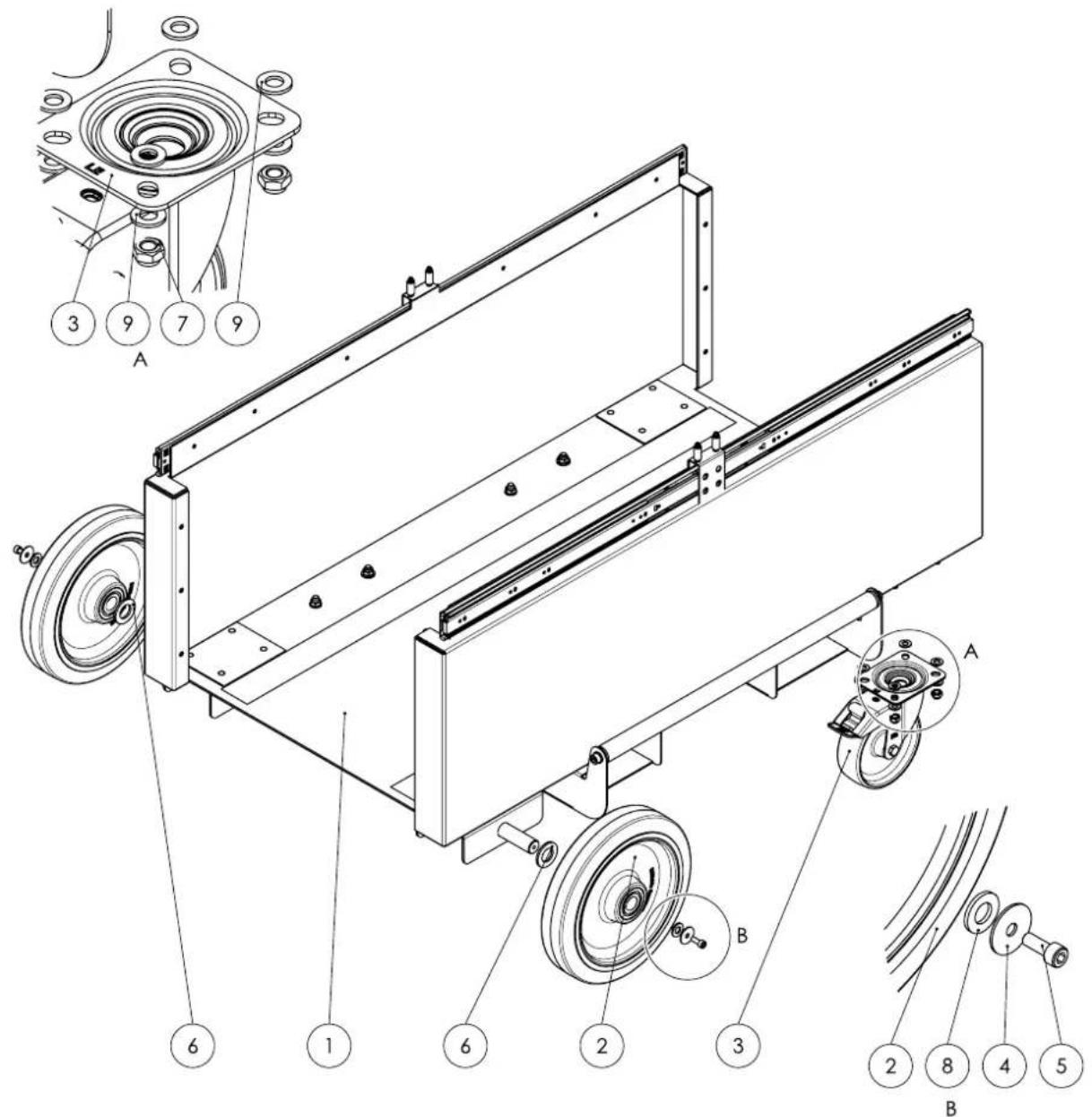

Alloggiamento base Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Base a vaschetta ZAT0001110 6	Disco P10001612
2 Ruota P10001535 7 Dado P10000099
3 Ruota P10001534 8 disco P100000306
4 Disco P10001119 9 disco P100000016
5 Vite P10001252

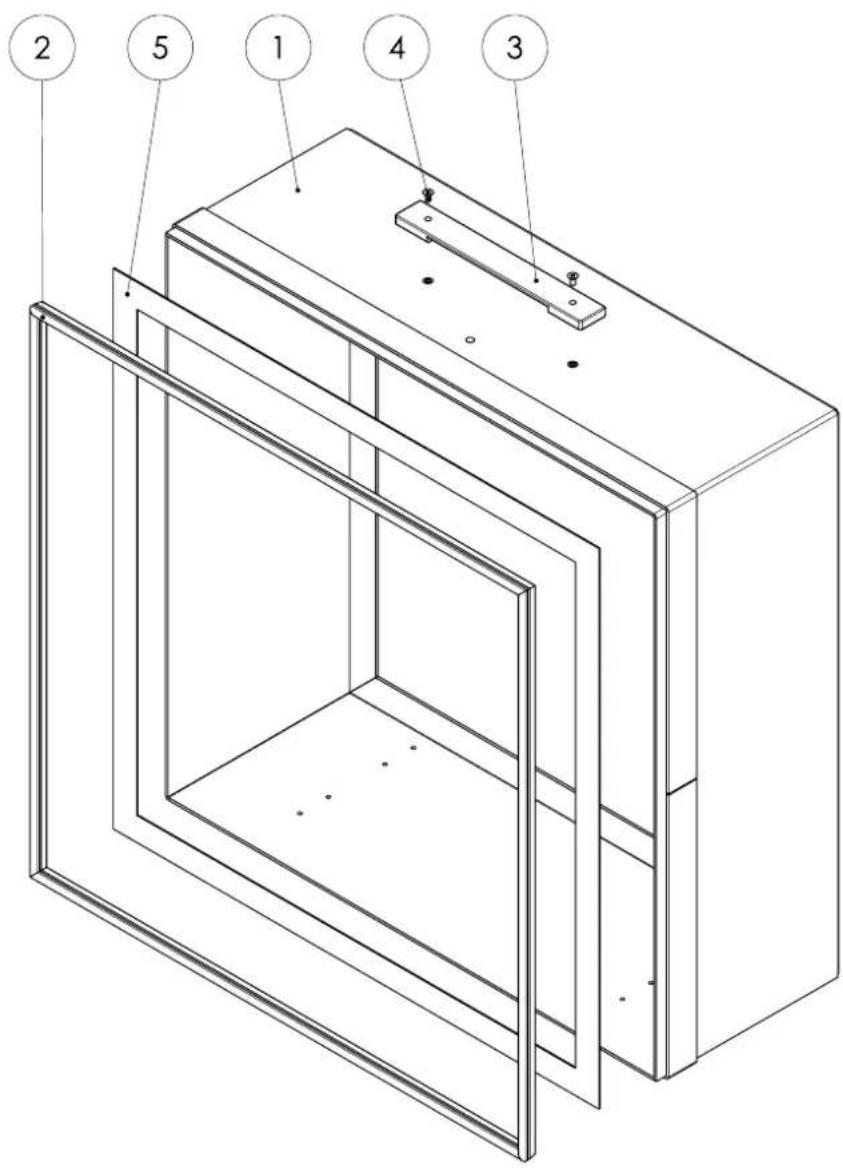

Prefiltero Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Alloggiamento prefiltrato P100033	10 4 Vite P10000849
2 Guarinzioni P10000290 5 Guarnizione adesiva P10007992
3 Impugnatura cinghia P10001543

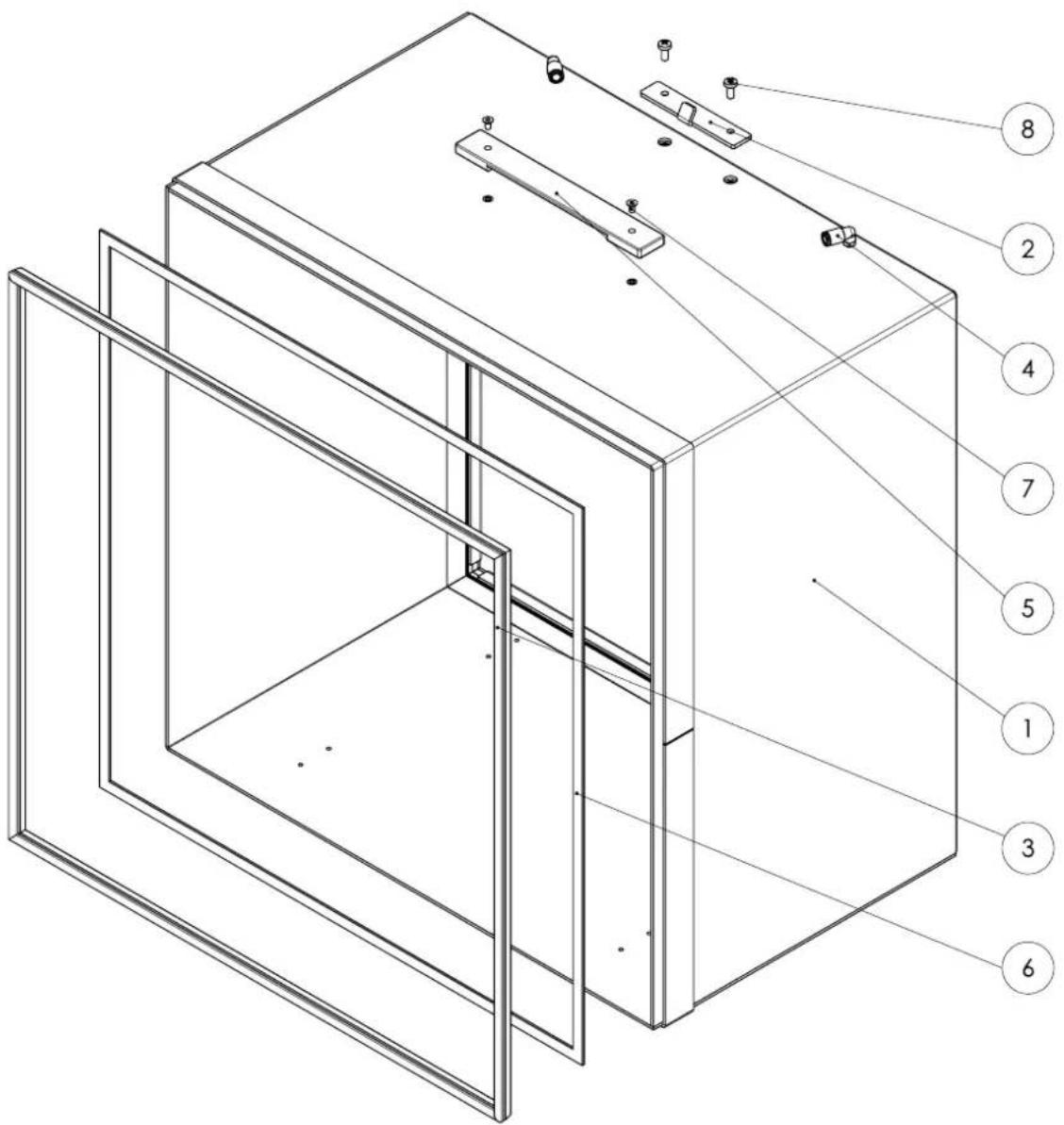

HEPA Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Telao HEPA SBG P10003303 5 Impugnatura cinghia P10001 543
2 Piastra di aggancio P10003309 6 Guarnizione adesiva P10000357
3 Guarznizioni P10000290 7 Vite P10000849
4 Collegamento a vite angolare	P10001306 8 Vite P10001 96

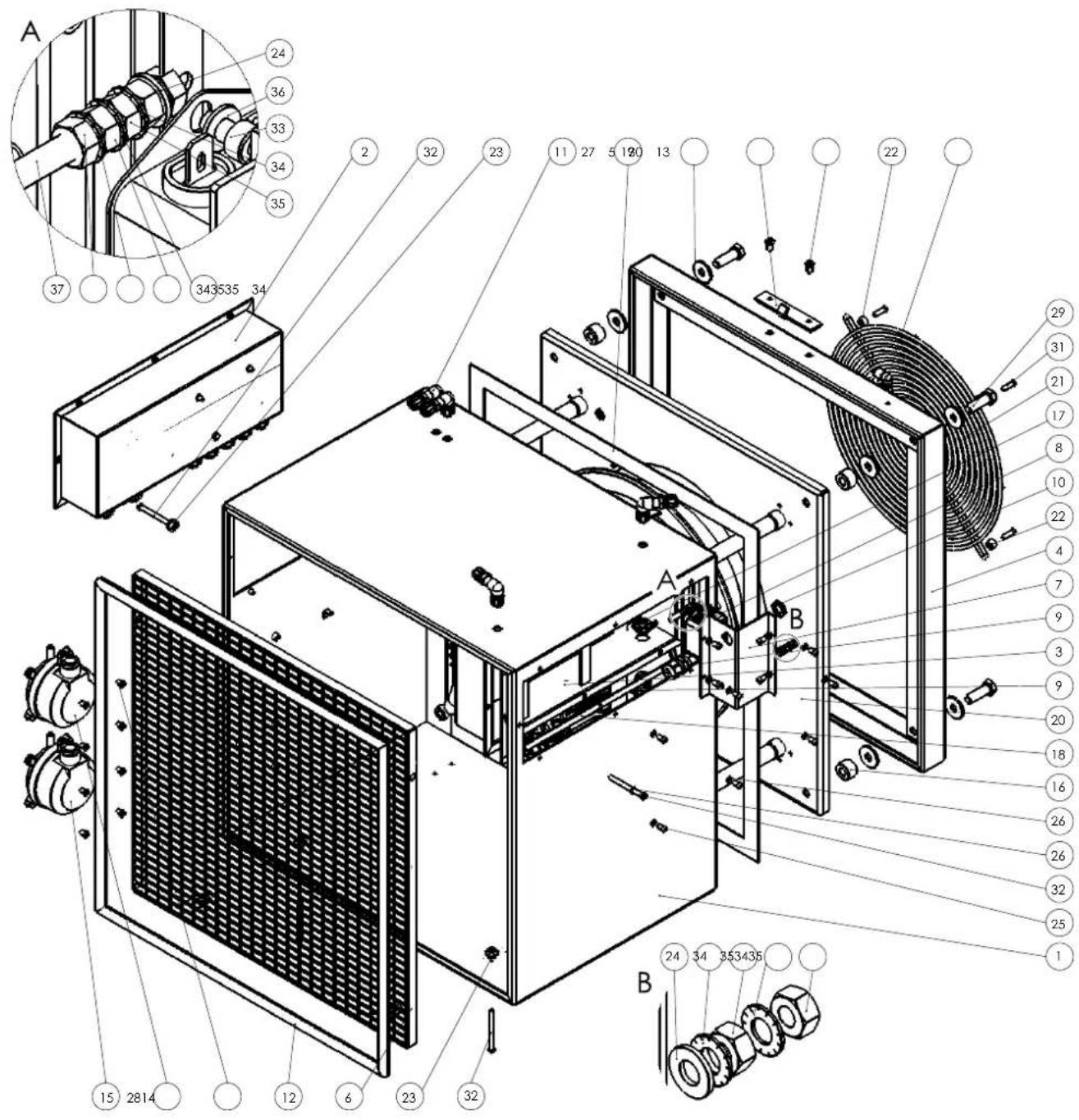

Ventilatore Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Alloggiamento ventilatore P1000	3306 20 Ventilatore P10000	595
2 Scatola elettrica ZAT0001087 21	Griglia di protezione P1000	6720
3 Scatola per cavi SBG P10008302	22 Distanziale P10001110
4 Telaio ventilatore P10003307 23	Passaggio P10001417
5 Piastra di aggancio P10003309	24 disco	P10001134
6 Protezione da manomissione	P10008299 25 Vite		P10000782
7 Copertura filtrodi rete	P10008300 26 disco		P10001310
8 Filtrodi rete P10001275 27 Disko	P10000490
9 Avvitamento cavi	P10007561 28 Vite		P10000322
10 Dado	P10003618 29 Vite		P10001461
11 Collegamento a paratia angolare	P10001550 30 Vite		P10001196
12 Guarnizioni	P10001855 31 Vite		P10001640
13 Collegamento a vite angolare	P10001306 32 Vite		P10008232
14 Contollo pressione differenziale	P10001544 33 Vite		P10001129
15 Contollo pressione differenziale	P10001545 34 Disko		P10000404
16 Distanziale P10001434 35 Dado	P1000006
17 Dado	P10007562 36 Disko		P10000038
18 Guarnizione adesiva	P10000357 37 Vite		P10001958
19 Guarnizione adesiva	P10007992

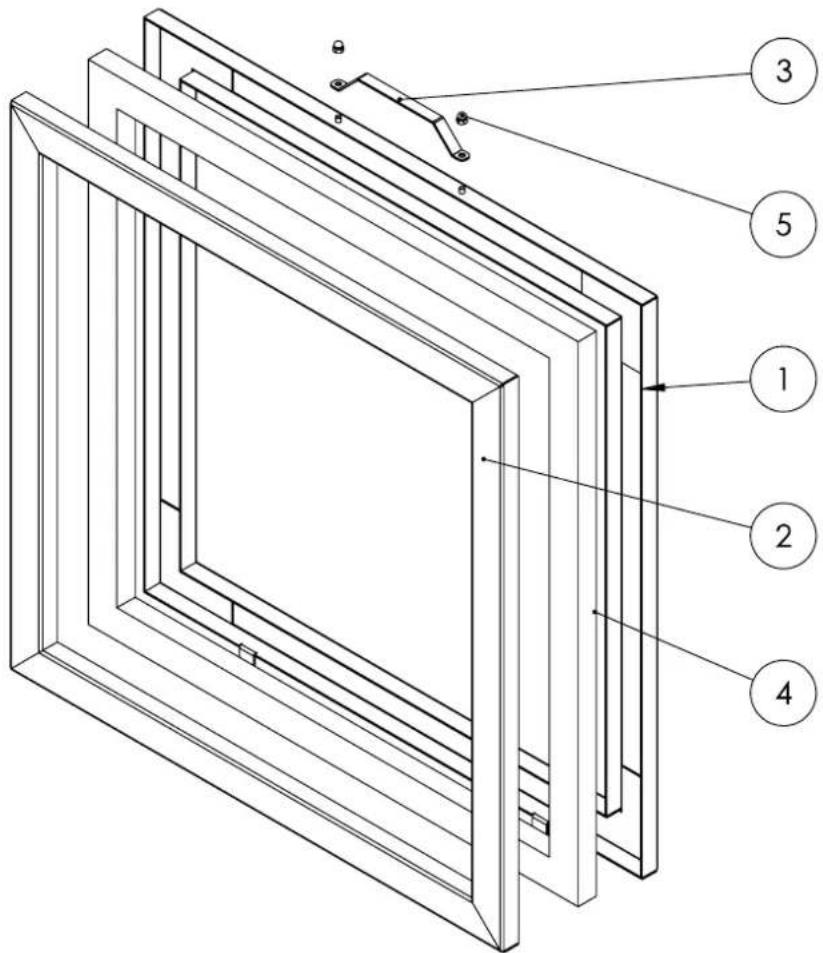

Elemento di fissaggio Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Telaio di fissaggio P10003301 4	Guarnizione adesiva P10001422
2 Telaio di fissaggio P10003302 5	Dado P10000768
3 Manglia P10002158

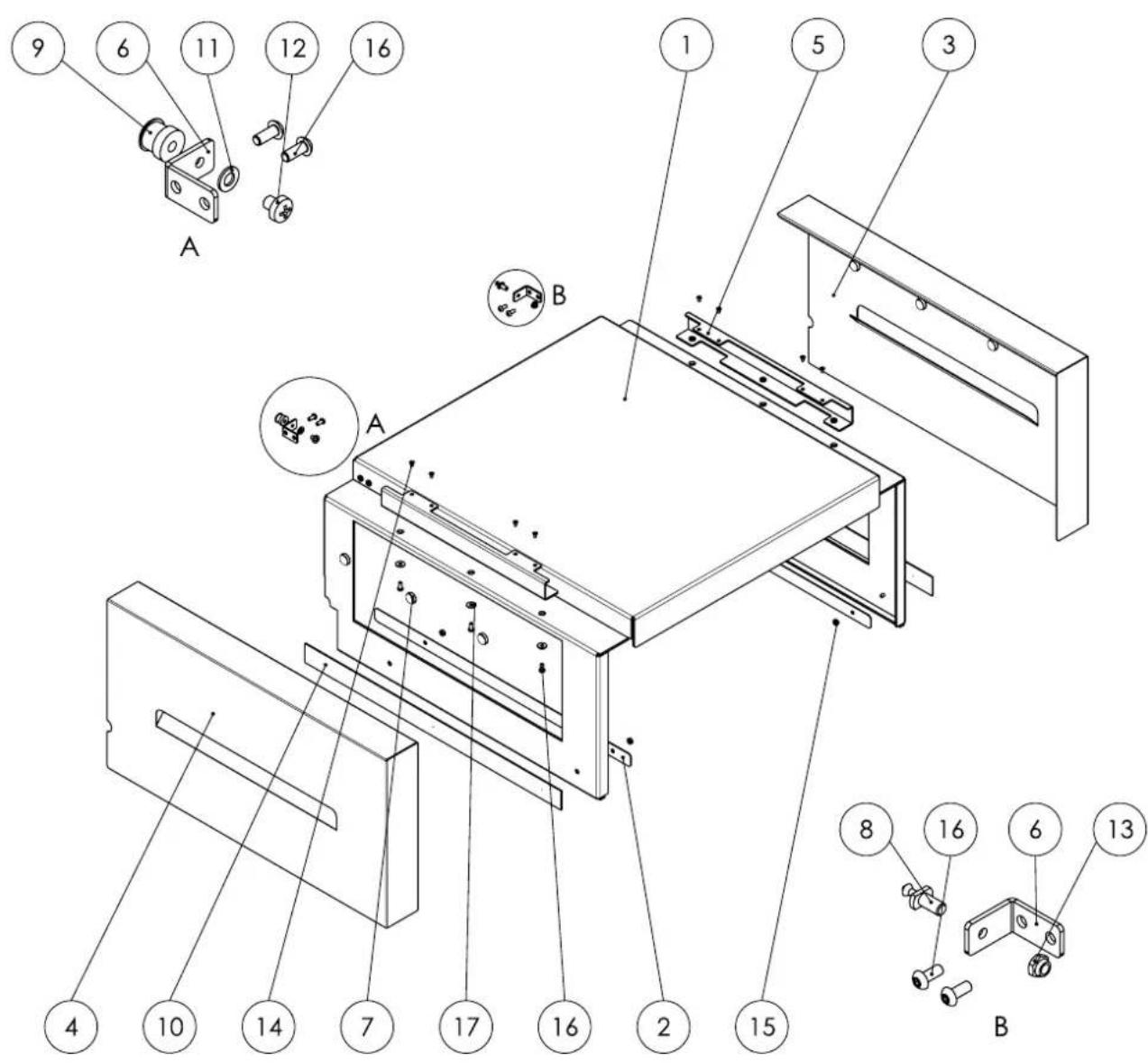

Coperchio Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Coperchio SBG P10003312 10 Nastro magnetico P10001741
2 Piastra di rinsforzo P10006757 11 disco P10000211
3 Laterale P10003313 12 Vite P10001179
4 Visiera SBG P10003314 13 Dado P10000210
5 Angolo di piegatura P10003315 14 Vite P10000783
6 Angolo P10003316 15 Dado P10000208
7 Magnete P10001547 16 Vite P10000782
8 Perno di chiusura P10001244 17 disco P10000449
9 Boccola di chiusura P10001243

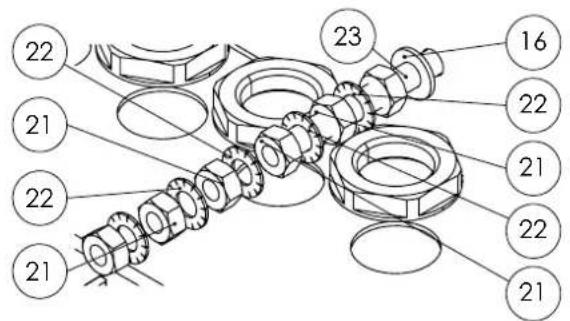

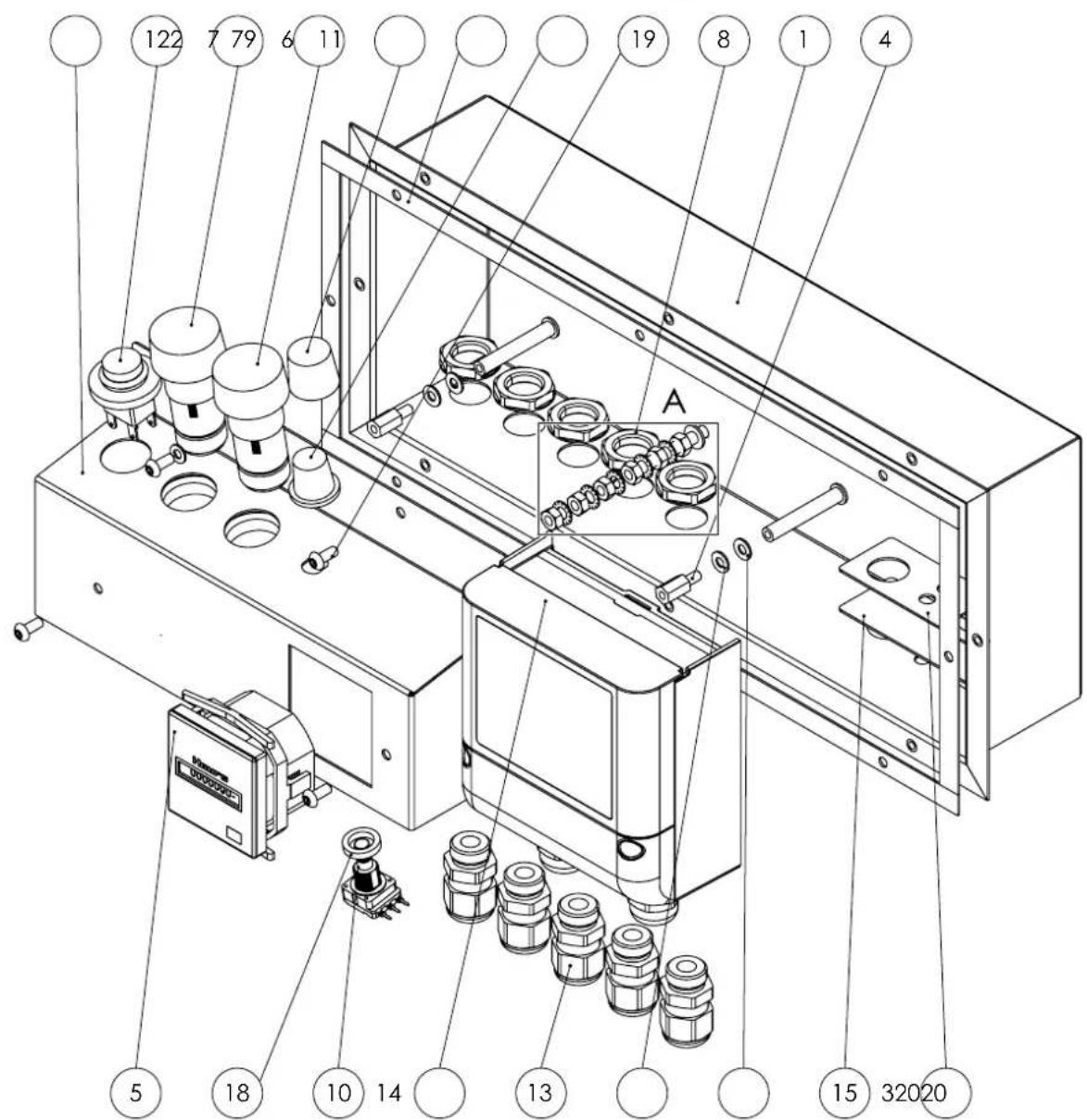

Scatola elettrica Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

A

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Scatola elettrica P10006259 13	Avvitamento cavi P10007561
2 Piasta di montaggio elettrica	P10003305 14 Sensore rotazione	P10006258
3 Foglio di tenuta P10006260 15	Guarnizione adesiva P10000357
4 Distanziale P10001555 16 Disco	P10001134
5 Contatore delle ore di funzionamento	P10001137 17 Disco P10001310
6 Guarnizione adesiva P10000357	18 Distanziale P10000364
7 Segnale luminoso P10002353 19	Vite P10000782
8 Dado P10007562 20 Disco P10000038
9 Tappo P10001249 21 Dado P10000006
10 Potenziometro P10001751 22 Disco P10000404
11 Manopola P10001250 23 Vite P10001958
12 Interruttore P10001376

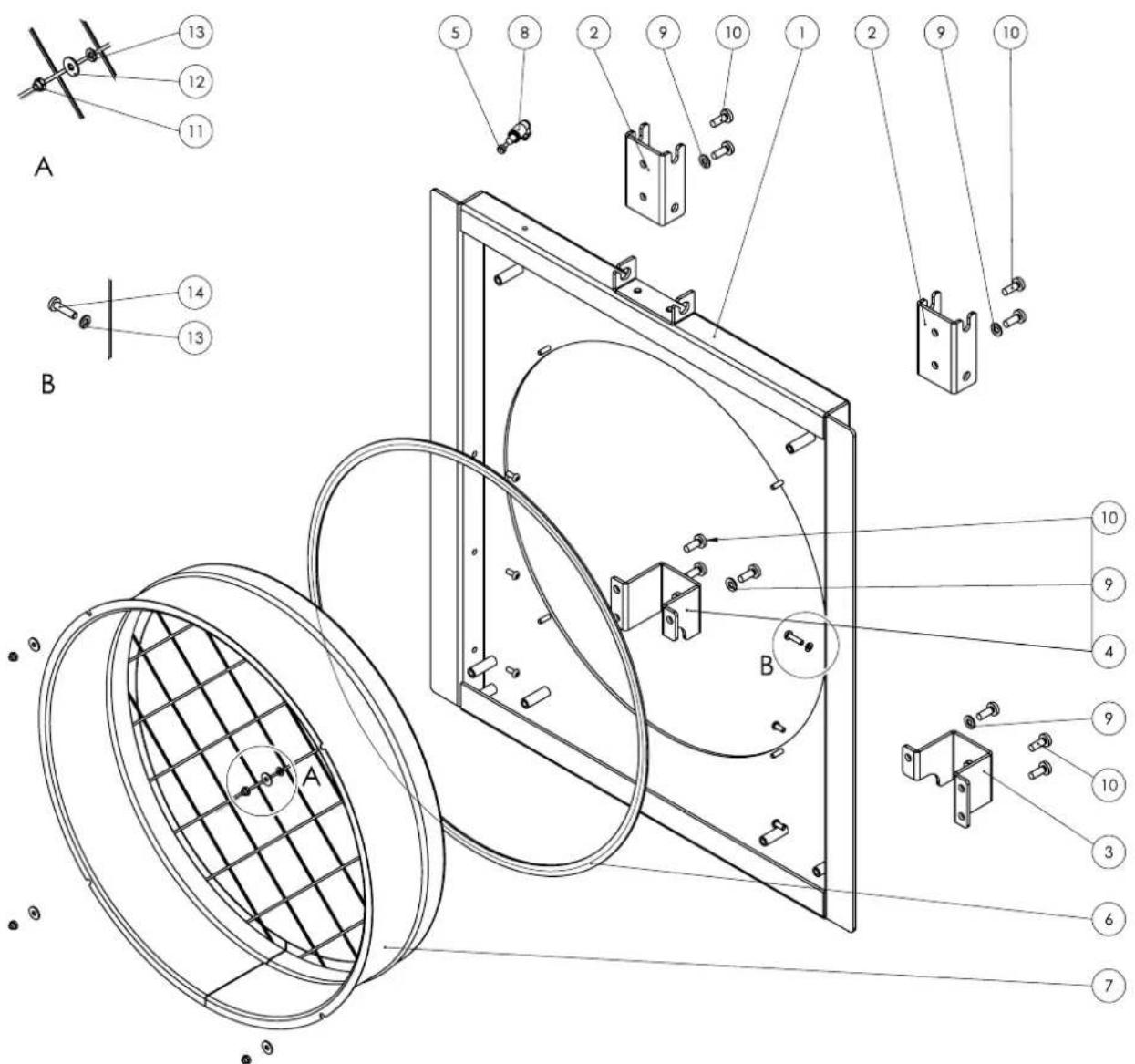

Scarico dell'aria Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Scarico dell'aria P10003318 8 Collegamento a vite			angolare	P10001306
2 Supporto intelaiatura P10003319 9 disco P10001133
3 Supporto paraurti P10003320 10 Vite P10001200
4 Supporto paraurti P10003321 11 Dado P10000013
5 Tappi di chiusura P10001646 12 Disco P10000449
6 Guannizione adesiva P10000357 13 disco P10001310
7 Collare P10000655 14 Vite P10001960

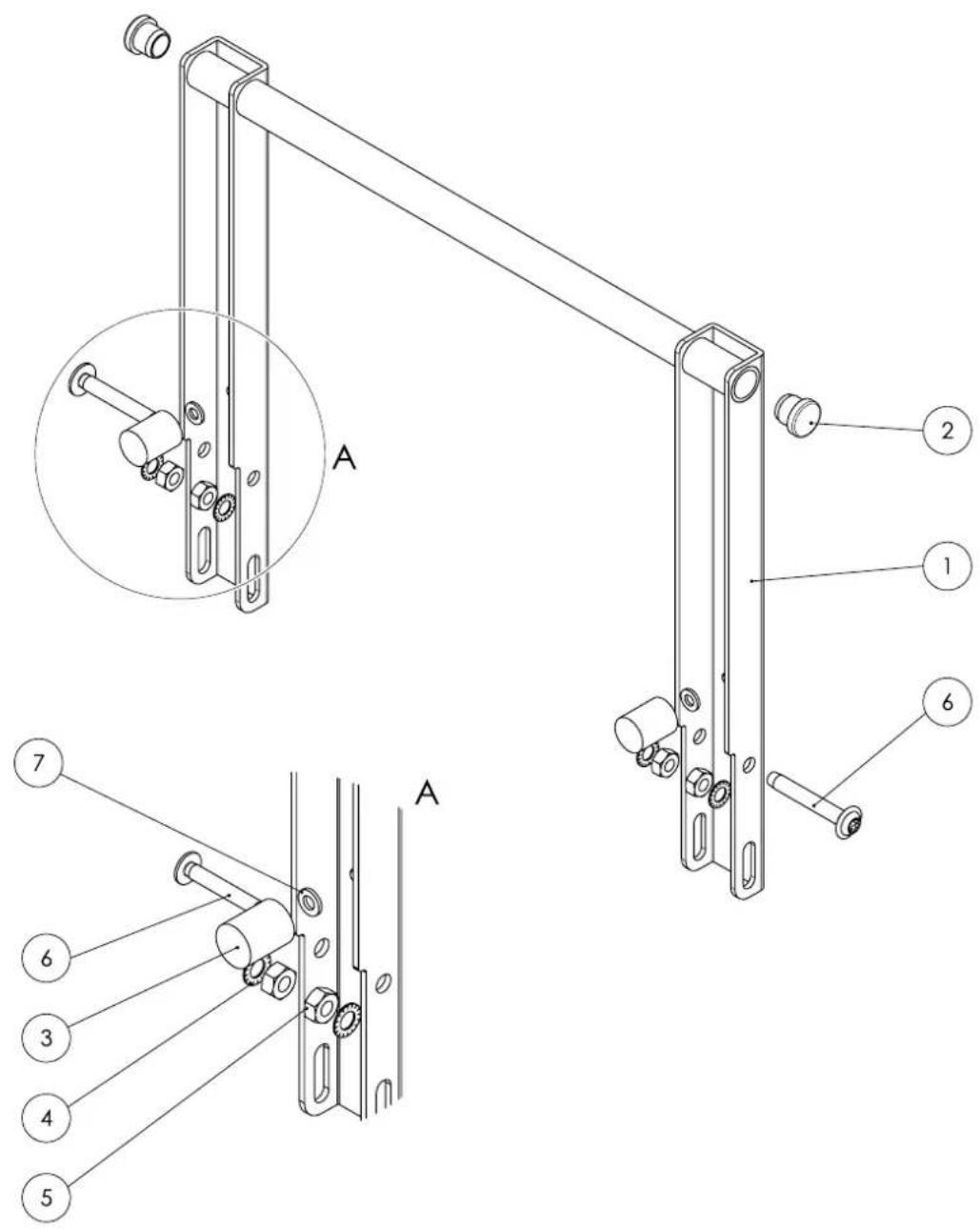

Supporto Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Supporto P10003317 5 Dado P1	0001188
2 Tappi lamelle P10002041 6 Vite	P10001594
3 Gommino di battuta P10001546	7 disco P10000019
4 Disco P10001111

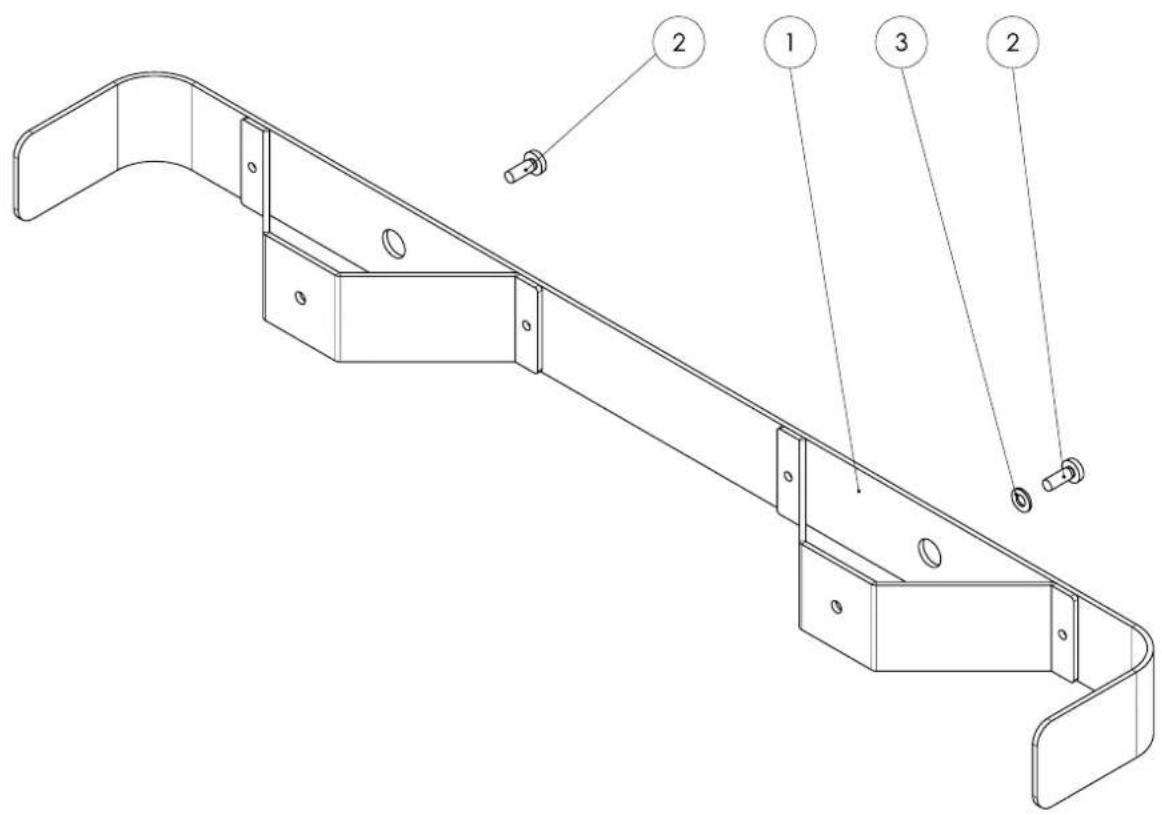

Protezione sperone Informazioni

I codici articolo dei componenti si differenziano dai numeri di posizione degli elementi costruttivi utilizzati nelle istruzioni per l'uso.

N. Definizione Codice articolo N.	Definizione Codice articolo
1 Para urti SBG P10003311 3 disco	P10001133
2 Vite P10001200

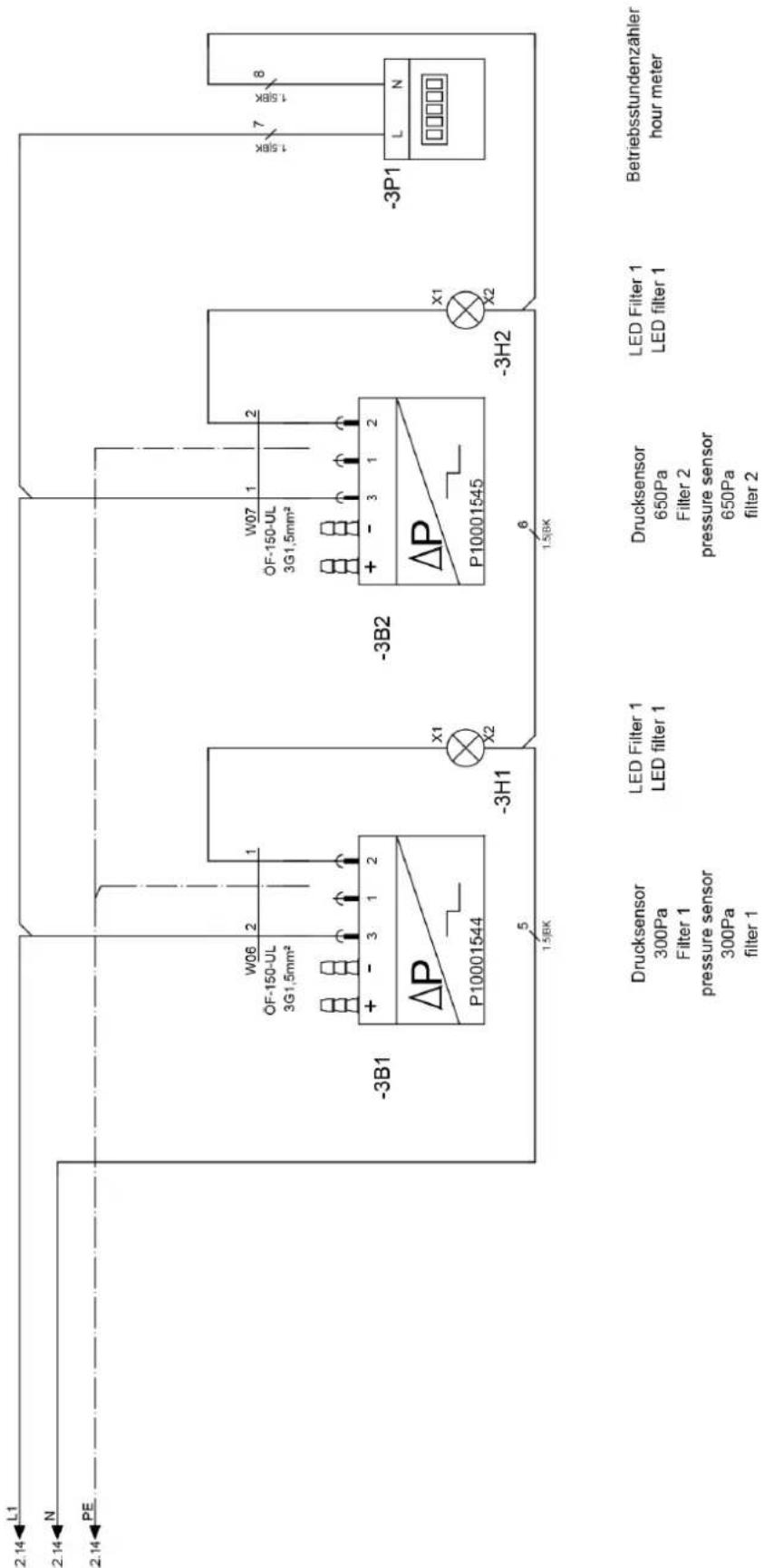

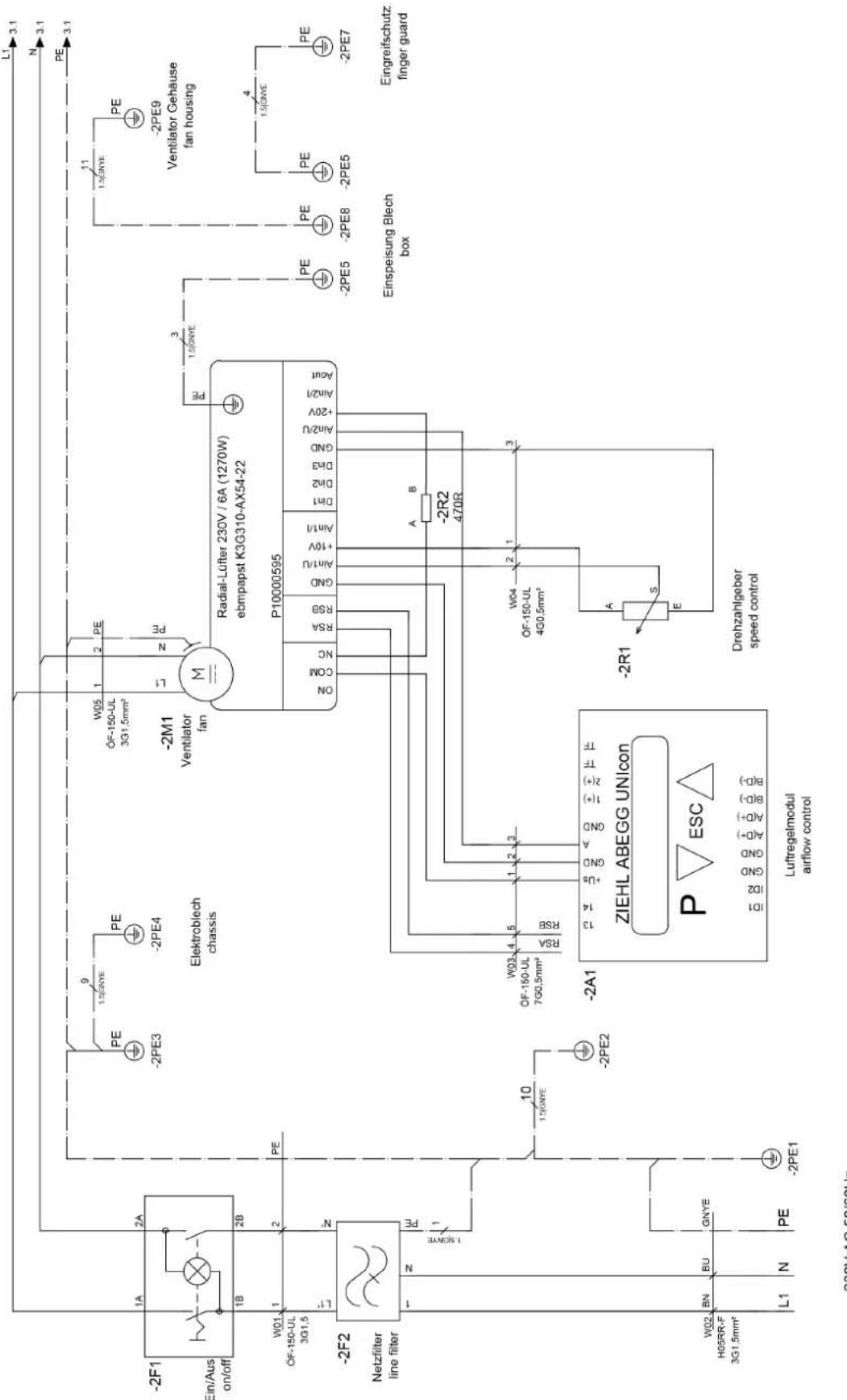

Schemielettrici

Dichiarazione di conformità UE (traduzione dell'originale)

Traduzione della dichiarazione di conformità originale ai sensi della direttiva machine CE 2006/42/CE, Allegato Il Parte 1 Sezione A

Noi, Trotec GmbH, dichiariamo sotto propria responsabilità che il prodotto di seguito denominato è stato sviluppato, costruito e prodotto in conformità a tutte le dispositions in materia della direttiva macchine CE nella versione 2006/42/CE.

Modello/Prodotto: TAC 5000

Tipodi prodotto: depuratore d'aria

Anno di costruzione da: 2025

Il prodotto è inoltre conforme a tutte le disposizioni in materia delle seguenti direttive / dei seguenti regolamenti:

2011/65/UE
2014/30/UE

Norme armonizzate applicate:

EN ISO 12100:2010
EN ISO 13849-1:2015
EN ISO 13857:2019
EN ISO 14118:2018
EN 55011:2016
EN 55011:2016/A1:2017
EN 55011:2016/A11:2020
EN 60204-1:2018
EN 60335-1:2012
EN 60335-1:2012/AC:2014
EN 60335-1:2012/A11:2014
EN 60335-1:2012/A13:2017
EN 60335-1:2012/A15:2021
EN 60335-2-65:2003
EN 60335-2-65:2003/A11:2012

Norme nazionali applicate e specifiche tecniche:

EN 55011:2016/A2:2012
EN 60335-1:2012/A16:2023
EN 60335-2-65:2003/A1:2008
EN 60335-2-65:2003/A12:2022
EN 60335-2-65:2003/A2:2022
EN 60335-2-65:2003/C1:2004
EN 62233:2008

Produttore e nome del rappresentante autorizzato della documentazione tecnica:

Trotec GmbH

Grebbener StraBe 7, D-52525 Heinsberg, Germania

Telefono: [phone]

E-mail: [e-mail]

Luogo e data di emissione:

Heinsberg, il 17.11.2024

Joachim Ludwig, Aministratore

Trotec GmbH

Grebbener Str. 7

52525 Heinsberg

Germany

[phone]

[phone]

[e-mail]

www.trotec.com

NL

VERTALING VAN DE

OORSPRONKELIJKE

GEBRUUKSAANWIJZING

LUCHTREINIGER

Inhoudsopgave

Grebbener StraBe 7, D-52525 Heinsberg

Telefoon: [phone]

E-mail: [e-mail]
