MANUAL DE USUARIO TTK 30 S TROTEC

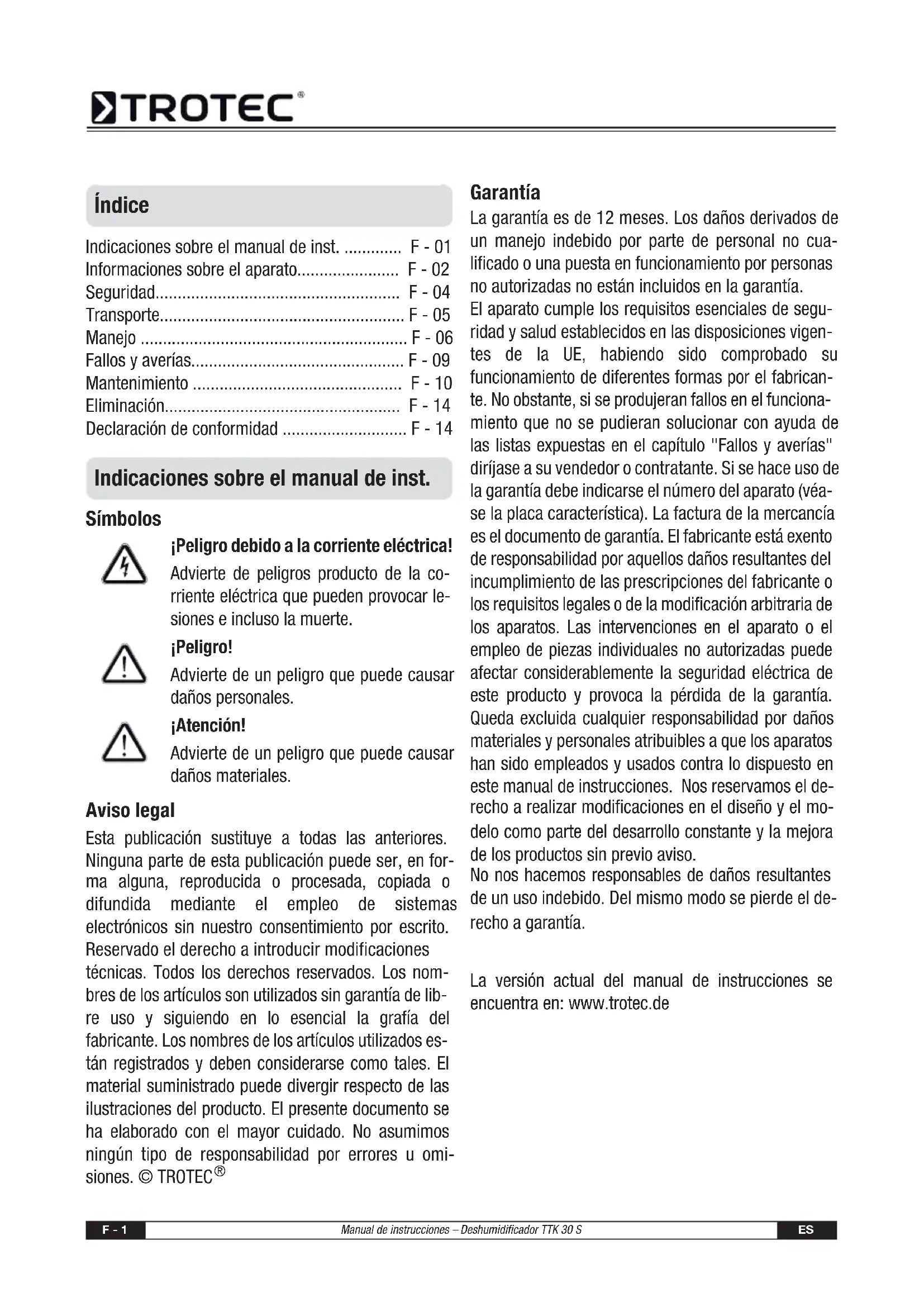

IEC 62233:2005 Fabrikant: Trotec GmbH & Co. KG Telefoon:+49 2452 962-400 Grebbener Straße 7 Fax: +49 2452 962-200 D-52525 Heinsberg E-mail: info@trotec.de Heinsberg, 19-04-2012 Bedrijfsleider: Detlef von der Lieck Recycling ConformiteitsverklaringF - 1 Manual de instrucciones – Deshumidificador TTK 30 S ES Indicaciones sobre el manual de inst. ............. F - 01 Informaciones sobre el aparato....................... F - 02 Seguridad....................................................... F - 04 Transporte....................................................... F - 05 Manejo ............................................................ F - 06 Fallos y averías................................................ F - 09 Mantenimiento ............................................... F - 10 Eliminación..................................................... F - 14 Declaración de conformidad ............................ F - 14 Símbolos ¡Peligro debido a la corriente eléctrica! Advierte de peligros producto de la co- rriente eléctrica que pueden provocar le- siones e incluso la muerte. ¡Peligro! Advierte de un peligro que puede causar daños personales. ¡Atención! Advierte de un peligro que puede causar daños materiales. Aviso legal Esta publicación sustituye a todas las anteriores. Ninguna parte de esta publicación puede ser, en for- ma alguna, reproducida o procesada, copiada o difundida mediante el empleo de sistemas electrónicos sin nuestro consentimiento por escrito. Reservado el derecho a introducir modificaciones técnicas. Todos los derechos reservados. Los nom- bres de los artículos son utilizados sin garantía de lib- re uso y siguiendo en lo esencial la grafía del fabricante. Los nombres de los artículos utilizados es- tán registrados y deben considerarse como tales. El material suministrado puede divergir respecto de las ilustraciones del producto. El presente documento se ha elaborado con el mayor cuidado. No asumimos ningún tipo de responsabilidad por errores u omi- siones. © TROTEC

Garantía La garantía es de 12 meses. Los daños derivados de un manejo indebido por parte de personal no cua- lificado o una puesta en funcionamiento por personas no autorizadas no están incluidos en la garantía. El aparato cumple los requisitos esenciales de segu- ridad y salud establecidos en las disposiciones vigen- tes de la UE, habiendo sido comprobado su funcionamiento de diferentes formas por el fabrican- te. No obstante, si se produjeran fallos en el funciona- miento que no se pudieran solucionar con ayuda de las listas expuestas en el capítulo "Fallos y averías" diríjase a su vendedor o contratante. Si se hace uso de la garantía debe indicarse el número del aparato (véa- se la placa característica). La factura de la mercancía es el documento de garantía. El fabricante está exento de responsabilidad por aquellos daños resultantes del incumplimiento de las prescripciones del fabricante o los requisitos legales o de la modificación arbitraria de los aparatos. Las intervenciones en el aparato o el empleo de piezas individuales no autorizadas puede afectar considerablemente la seguridad eléctrica de este producto y provoca la pérdida de la garantía. Queda excluida cualquier responsabilidad por daños materiales y personales atribuibles a que los aparatos han sido empleados y usados contra lo dispuesto en este manual de instrucciones. Nos reservamos el de- recho a realizar modificaciones en el diseño y el mo- delo como parte del desarrollo constante y la mejora de los productos sin previo aviso. No nos hacemos responsables de daños resultantes de un uso indebido. Del mismo modo se pierde el de- recho a garantía. La versión actual del manual de instrucciones se encuentra en: www.trotec.de Índice Indicaciones sobre el manual de inst.ES Manual de instrucciones – Deshumidificador TTK 30 S F - 2 Descripción del aparato El aparato se encarga de la deshumidificación au- tomática del aire de locales por medio del principio de condensación. El ventilador aspira el aire ambiental húmedo por la entrada de aire (7) mediante el filtro de aire (5), el eva- porador y el condensador que se encuentra detrás suyo. En el evaporador frío se enfría el aire ambiental hasta por debajo del punto de rocío. El vapor de agua contenido en el aire cae en forma de agua condensada o escarcha sobre las lamas del evapo- rador. El aire deshumedecido y frío se calienta nue- vamente en el condensador y se vuelve a expulsar con una temperatura de aprox. 5 °C por encima de la tem- peratura ambiental. El aire tratado de esta forma y seco se vuelve a mezclar con el aire ambiental. Debido a la circulación constante del aire ambiental a través del aparato se reduce la humedad del aire en el lugar donde esté colocado. En dependencia de la tem- peratura del aire y la humedad relativa del aire el agua condensada gotea constantemente, o solo durante las fases de descongelación periódicas, en la bandeja de agua condensada y, a través del tubo de desagüe, en el depósito de agua condensada que se encuentra debajo (3). El depósito de agua condensada (3) está dotado de un flotador para medir el nivel de carga. El aparato está equipado con un cuadro de mando (4) para el manejo y el control del funcionamiento. Cuando se alcanza el nivel máximo en el depósito de agua condensada (3) la lámpara de control del depó- sito de agua condensada se enciende en rojo ("FULL") en el cuadro de mando (4). El aparato se desconecta. La lámpara de control del depósito de agua condensada se apaga solo al volver a colocar el depó- sito de agua condensada vacío (3). El aparato no es apropiado para mantener la humedad relativa del aire muy baja (por debajo del 50 %). Sirve de ayuda adicional para secar ropa mojada en locales habitables o de trabajo. Producto de la radiación tér- mica que se desarrolla durante el trabajo la tem- peratura del local puede aumentar en aprox. 1 a 4 °C. Representación del aparato Informaciones sobre el aparato Nº Elemento de mando 1 Manija 2 Salida de aire 3 Depósito de agua condensada 4 Cuandro de mando 5 Filtro de aire 6 Cable de alimentación 7 Entrada de aire

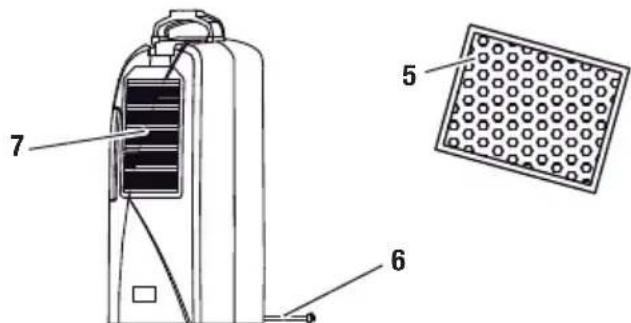

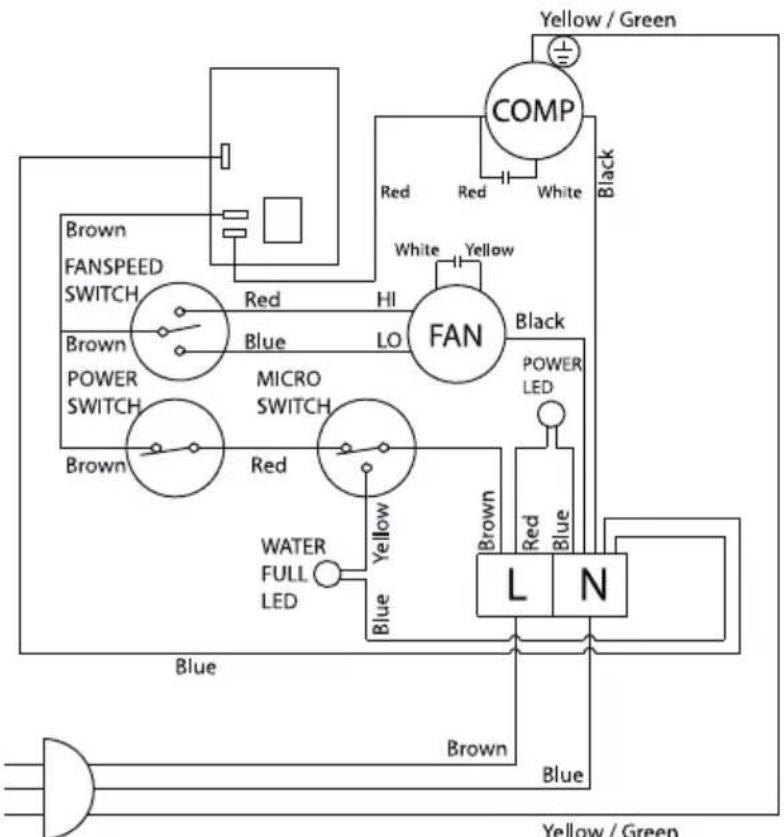

5F - 3 Manual de instrucciones – Deshumidificador TTK 30 S ES Datos técnicos Esquema de conexiones Parámetro Valor Modelo TTK 30 S Potencia deshumidificador, máx. 12 l / 24 h Temperatura de trabajo 5-35 °C Humedad relativa del aire zona de trabajo 49-100 % Potencia aire, máx. 100 m³/h Conexión eléctrica 230 V / 50 Hz Consumo de potencia, máx. 210 W Protección por parte cliente 10 A Depósito de agua condensada 1,6 l Refrigerante R134a Cantidad de refrigerante 120 g Peso 9,1 kg Medidas (AxPxA) 510 x 310 x 160 mm Separación mínima respecto a paredes u objetos A: Arriba: 30 cm B: Atrás: 20 cm C: Lado: 20 cm D: Delante: 10 cm Nivel de intensidad sonora LpA (1 m; conforme a DIN 45635-01-KL3) 40 dB(A)ES Manual de instrucciones – Deshumidificador TTK 30 S F - 4 ¡Lea detenidamente este manual de instrucciones antes de poner en funcionamiento o usar este aparato y manténgalo a su alcance en el lugar de montaje o cerca del aparato!

• No ponga el equipo en marcha en atmósferas po- tencialmente explosivas.

• No ponga el aparato en marcha en atmósferas que contengas aceite, azufre, cloro o sales.

• Coloque el aparato vertical y firme.

• No permita que caiga agua directamente sobre el aparato.

• Asegúrese de que la entrada y la salida de aire es- tán libres.

• Asegúrese de que el lado de aspiración siempre esté libre de suciedad y objetos sueltos.

• No introduzca nunca objetos dentro del aparato.

• No tape el aparato ni lo transporte mientras está en marcha.

• Asegúrese de que todos los cables eléctricos que se encuentran fuera del aparato estén protegidos contra daños (p.ej. por animales).

• Seleccione las extensiones del cable de conexión considerando la potencia del aparato, la longitud del cable y el uso previsto. Evite una sobrecarga eléctrica.

• Transporte el aparato exclusivamente en posición vertical y con el depósito de agua condensada vacío.

• Tire el agua condensada que se acumule. No la beba. ¡Se corre el peligro de sufrir una infección! El aparato no es apropiado para secar locales y super- ficies tras daños causados por el agua debido a la ro- tura de una tubería o inundaciones. Uso adecuado Use el aparato TTK 30 S exclusivamente para secar y deshumidificar el aire ambiental respetando los datos técnicos. Al uso adecuado pertenecen:

• el secado y la deshumidificación de: – locales habitables, dormitorios, duchas o sótanos – lavaderos, casas de fin de semana, caravanas y botes

• el secado permanente de: – almacenes, archivos y laboratorios – baños, aseos y vestuarios etc. Uso indebido No coloque el aparato sobre una superficie mojada o inundada. No use el equipo al aire libre. No coloque encima del aparato objetos, como p.ej. ropa mojada, para que se sequen. Queda prohibido realizar cambios estructurales, ampliaciones o reformas al aparato. Cualificación del personal Las personas que usen este aparato deben:

• ser conscientes de los peligros resultantes del trabajo con equipos eléctricos en un entorno húmedo.

• tomar medidas con el fin de evitar el contacto di- recto con las piezas conductoras de la electricidad.

• haber leído y comprendido el manual de instrucciones y en especial el capítulo "Segu- ridad". Aquellos trabajos de mantenimiento que requieran abrir la carcasa pueden ser realizados sólo por empresas especializadas en técnicas de refrigeración y climatización o por TROTEC

Peligros residuales ¡Peligro debido a la corriente eléctrica! ¡Los trabajos en componentes eléctricos pueden ser realizados por una empresa especializada autorizada! ¡Peligro debido a la corriente eléctrica! ¡Antes de realizar cualquier trabajo en el aparato quite la clavija de alimentación de la toma de corriente! SeguridadF - 5 Manual de instrucciones – Deshumidificador TTK 30 S ES ¡Atención! ¡Para evitar que el aparato se dañe no lo ponga nunca en marcha sin el filtro de ai- re! ¡Peligro! ¡Este equipo puede suponer un peligro si es empleado indebidamente por perso- nas no instruidas o con fines diferentes al previsto! ¡Tenga en cuenta la cua- lificación del personal! Comportamiento en casos de emergencia

1. En casos de emergencia desconecte el aparato

2. No vuelva a conectar a la electricidad un aparato

que esté roto. El equipo está dotado de ruedas de transporte y una manija para que pueda ser transportado fácilmente. Tenga en cuenta las siguientes indicaciones antes de cada transporte:

1. Desconecte el aparato por el interruptor de

alimentación (véase el capítulo "Elementos de mando").

2. Desenchufe la clavija de alimentación de la toma

de corriente. ¡No utilice el cable de alimentación como cuerda carga!

3. Vacíe el depósito de agua condensada. Preste

atención al agua condensada que siga goteando. Tenga en cuenta las siguientes indicaciones después de cada transporte:

1. Coloque el equipo en posición vertical después de

2. ¡Conecte el equipo después de transcurrida una

hora! Almacenamiento Si no utiliza el aparato almacénelo de la siguiente manera:

• en posición vertical en lugar protegido del polvo y la irradiación solar directa,

• protegido son una funda plástica si fuera necesario.

• La temperatura de almacenamiento se encuentra dentro de la gama de temperaturas de trabajo indicada en el capítulo "Datos técnicos". TransporteES Manual de instrucciones – Deshumidificador TTK 30 S F - 6

• Una vez conectado, el aparato funciona totalmente automático hasta que el flotador del depósito de agua condensada lo desconecte.

• Para que el sensor instalado pueda calcular co- rrectamente la humedad del aire el ventilador marcha constantemente hasta que se desconecte el aparato.

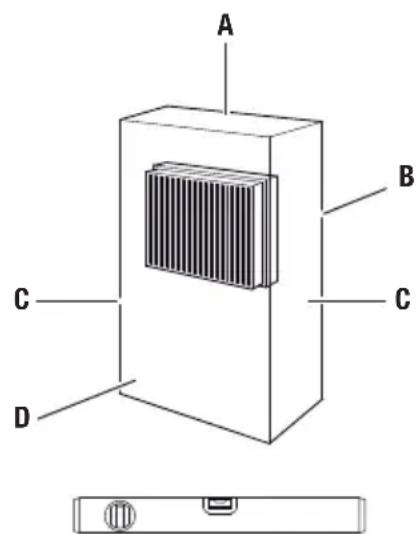

• Evite puertas y ventanas abiertas. Montaje Al colocar el aparato considere la separación mínima respecto a las paredes y objetos conforme al capítulo "Datos técnicos".

• Coloque el aparato firme y horizontal.

• Coloque el aparato en el centro de la habitación si fuera posible y separado de fuentes de calor.

• Al colocar el aparato, especialmente en zonas húmedas como lavaderos, baños o similares, el cliente deberá proteger el aparato mediante un in- terruptor diferencial (RCD = Residual Current pro- tective Device) conforme con las normas.

• Asegúrese de que las extensiones de cables estén totalmente desenrolladas y extendidas. Indicaciones sobre la potencia de deshumidificación La potencia de deshumidificación depende de:

• las características del espacio

• la temperatura ambiental

• la humedad relativa del aire Mientras mayor sea la temperatura ambiental y la humedad relativa del aire mayor será la potencia de deshumidificación. Para el uso en espacios habitables es suficiente una humedad relativa del aire del 50 al 60 % apro- ximadamente. En almacenes y archivos la humedad del aire no debería superar el 50 % aproximadamen- te. Manejo

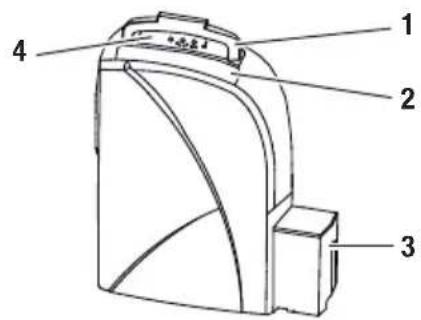

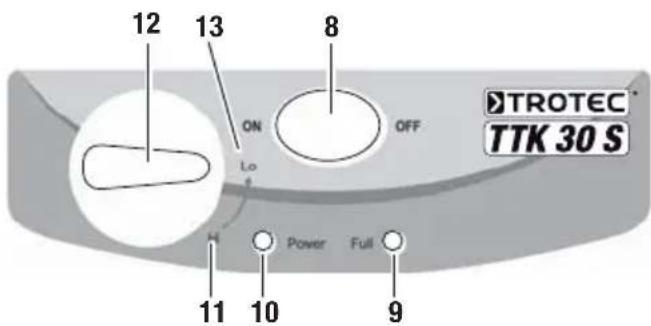

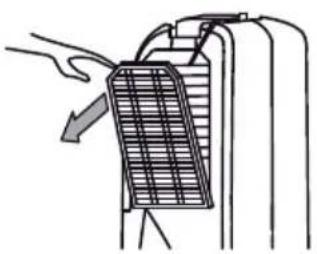

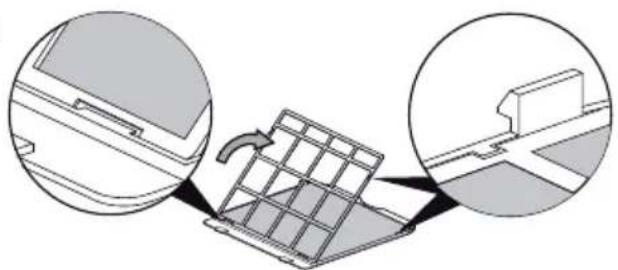

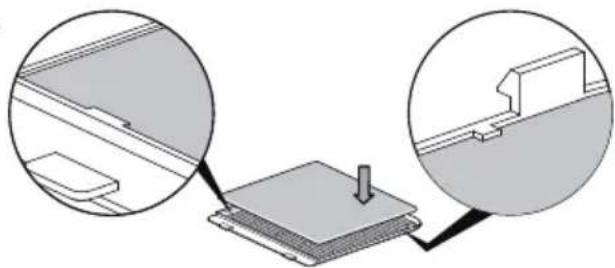

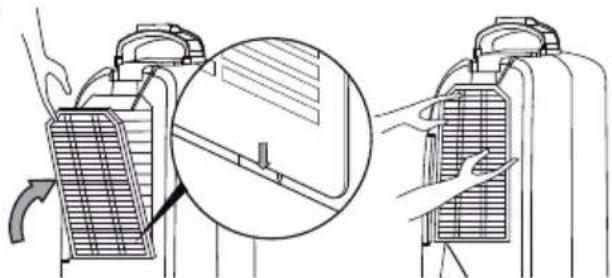

DF - 7 Manual de instrucciones – Deshumidificador TTK 30 S ES Elementos de mando Puesta en funcionamiento Colocar el filtro de aire Nº Elemento de mando 8 Interruptor de alimentación: I ("ON") = Conectar el aparato 0 ("OFF") = Desconectar el aparato 9 Lámpara de control del depósito de agua condensada (amarilla) 10 Lámpara de control del funcionamiento (roja) 11 Posición "Hi" = ventilación rápida 12 Selector para escoger la potencia ("Hi" o "Lo") 13 Posición "Lo= ventilación lenta

C.ES Manual de instrucciones – Deshumidificador TTK 30 S F - 8 Conexión del aparato

1. Cerciórese de que el depósito de agua

condensada esté vacío y en su debido lugar. ¡De otra manera el aparato no funciona!

2. Inserte la clavija de alimentación en una toma de

corriente debidamente protegida.

3. Abra la tapa de la salida de aire (2).

4. Conecte el equipo por el interruptor de

5. Compruebe que la lámpara de control del funcio-

namiento (10) esté roja.

6. Compruebe que la lámpara de control del depósi-

to de agua condensada (9) esté apagada.

7. Al usar el aparato por primera vez coloque el se-

lector (12) en "Hi" (11).

8. Deje el aparato aproximadamente una hora en

marcha en la posición "Hi" (11).

9. Para mantener la humedad ambiental actual co-

loque el selector (12) en "Lo" (13). Descongelación automática Cuando la temperatura del local está por debajo de 15 °C el evaporador se congela durante la des- humidificación. Por esa razón el aparato realiza una congelación automática aproximadamente cada 30 minutos (duración: aprox. 5 minutos).

• La descongelación automática se interrumpe inmediatamente si usted se acciona el interruptor de alimentación (8) o el selector (12).

• No desconecte el aparato durante la descongelación automática. No quite la clavija de alimentación de la toma de corriente. Vaciado del depósito de agua condensada Puesta fuera de servicio

1. Desconecte el aparato por el interruptor de

alimentación (véase el capítulo "Elementos de mando").

2. No toque la clavija de alimentación con las manos

3. Desenchufe la clavija de alimentación de la toma

4. Vacíe el depósito de agua condensada y límpielo

con un paño limpio. Preste atención al agua condensada que siga goteando.

5. Limpie el aparato y especialmente el filtro de aire

conforme al capítulo "Mantenimiento".

6. Almacene el aparato conforme al capítulo

C.F - 9 Manual de instrucciones – Deshumidificador TTK 30 S ES El fabricante ha comprobado en repetidas ocasiones el funcionamiento impecable del aparato. No obstan- te, si se produjera un fallo de funcionamiento compruebe el aparato siguiendo la siguiente lista: El aparato no arranca:

• Compruebe la conexión a la red eléctrica. (230 V/1~/50 Hz).

• Compruebe que la clavija de alimentación no esté dañada.

• Encargue la comprobación eléctrica a una em- presa especializada en técnicas de refrigeración y climatización o a TROTEC

El aparato marcha pero no hay formación de agua condensada:

• Compruebe que el depósito de agua condensada está colocado correctamente. Compruebe el nivel del depósito de agua condensada y vacíelo si fuera necesario. La lámpara de control del depósito de agua condensada no puede estar encendida.

• Compruebe que el flotador del depósito de agua condensada no esté sucio. Limpie el flotador y el depósito de agua condensada si fuera necesario. El flotador debe poder moverse.

• Compruebe la temperatura ambiental. La gama de trabajo del aparato está entre 5 y 35 °C.

• Asegúrese de que la humedad relativa del aire cumple es acorde a los datos técnicos (min. 49 %).

• Compruebe el modo de operación seleccionado. La humedad del aire en el lugar de colocación debe ser superior a la gama seleccionada. Coloque el selector (12) en el sentido de las agujas del reloj en "Hi" si fuera necesario.

• Compruebe que el filtro de aire no esté sucio. Limpie y cambie el filtro de aire cuando sea necesario (véase el capítulo "Mantenimiento").

• Compruebe la suciedad del condensador por fuera (véase el capítulo "Mantenimiento"). Encargue la limpieza de un condensador sucio a una empresa especializada en técnicas de refrigeración y clima- tización o a TROTEC

El aparato hace ruido o vibra o el agua condesada se derrama:

• Compruebe que el aparato esté derecho y sobre una superficie plana. El equipo se calienta mucho, hace ruido o pierde potencia:

• Compruebe que las entradas de aire y el filtro de aire no estén sucios. Quite la suciedad exterior.

• Compruebe la suciedad en el interior del aparato, en especial del ventilador, la carcasa del ven- tilador y el evaporador y el condensador por fuera (véase el capítulo "Mantenimiento"). Encargue la limpieza del interior de un aparato sucio a una em- presa especializada en técnicas de refrigeración y climatización o a TROTEC

El equipo se para durante la deshumidificación:

• Compruebe si la temperatura ambiental es supe- rior o inferior a la temperatura de trabajo indicada (véase el capítulo "Datos técnicos"). La ropa no se seca:

• Oriente la corriente de aire hacia la ropa.

• Compruebe la temperatura ambiental. Encárguese de que la temperatura ambiental sea suficien- temente alta. ¿Después de la revisión su aparato no funciona perfectamente? Mande el aparato a una empresa especializada en técnicas de refrigeración y climatización o a TROTEC

para su reparación. Fallos y averíasES Manual de instrucciones – Deshumidificador TTK 30 S F - 10 Intervalos de mantenimiento Protocolo de mantenimiento y conservación Tipo de aparato: ........................................Número del aparato: ........................................ Mantenimiento Intervalo de mantenimiento y conservación antes de cada puesta en marcha cuando sea necesario al menos cada 2 semanas al menos cada 4 semanas al menos cada 6 meses al menos una vez al año Vaciar el depósito de agua condensada X Comprobar la suciedad de los agujeros de aspiración y soplado y limpiarlos si fuera necesario

Limpieza exterior X X Comprobación visual de la suciedad en el interior del aparato

Comprobar si hay suciedad o cuerpos extraños en la rejilla de aspiración y el filtro de aire y limpiarlos si fuera necesario

Cambiar el filtro de aire X Comprobar si hay daños X Revisar los tornillos de fijación X X Marcha de prueba X Intervalo de mantenimiento y conservación12345678910111213141516 Comprobar la suciedad de los agujeros de aspiración y soplado y limpiarlos si fuera necesario Limpieza exterior Comprobación visual de la suciedad en el interior del aparato Comprobar si hay suciedad o cuerpos ext- raños en la rejilla de aspiración y el filtro de aire y limpiarlos si fuera necesario Cambiar el filtro de aire Comprobar si hay daños Revisar los tornillos de fijación Marcha de prueba Comentarios:

Frima:.....................................F - 11 Manual de instrucciones – Deshumidificador TTK 30 S ES Trabajos previos al mantenimiento

1. No toque la clavija de alimentación con las manos

2. ¡Desenchufe la clavija de alimentación antes de

realizar cualquier trabajo!

3. No quite el flotador del depósito de agua

condensada. Aquellos trabajos de mantenimiento que requieran abrir la carcasa pueden ser realizados sólo por empresas especializadas en técnicas de refri- geración y climatización o por TROTEC

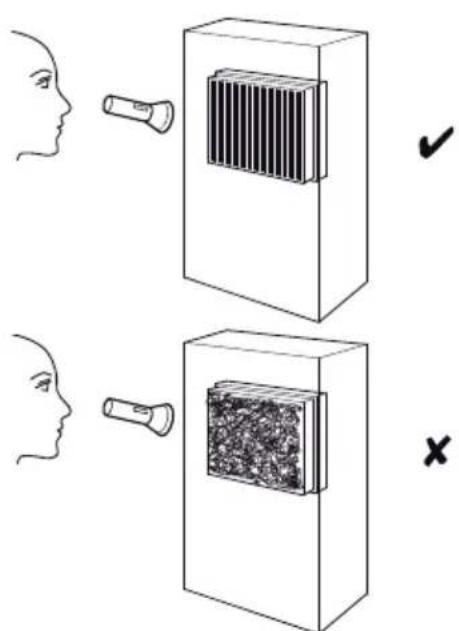

Comprobación visual de la suciedad en el interior del aparato

1. Quite el filtro de aire (véase el capítulo "Limpieza

de las entradas de aire y del filtro de aire").

2. Alumbre con una linterna el interior de los agu-

3. Compruebe la suciedad en el interior del aparato.

4. Si detecta una capa gruesa de polvo encargue la

limpieza del interior del aparato sucio a una em- presa especializada en técnicas de refrigeración y climatización o a TROTEC

Limpieza de la carcasa y el depósito de agua condensada

1. Use para la limpieza un paño sin pelusas y suave.

2. Humedezca el paño con agua fresca. No utilice

sprays, diluyentes, detergentes que contengan alcohol o limpiadores abrasivos para humedecer el paño.ES Manual de instrucciones – Deshumidificador TTK 30 S F - 12 Limpieza de las entradas de aire y del filtro de aire ¡Atención! Compruebe que el filtro de aire no esté desgastado ni dañado. Las esquinas y bordes del filtro de aire no pueden estar deformados ni redondeados. ¡Cerciórese antes de volver a colocar el filtro de aire que éste no presente daños y esté seco! ¡Tenga en cuenta el capítulo "Intervalos de mantenimiento" para cambiar el filtro de aire a tiempo!

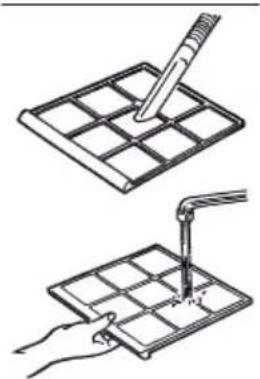

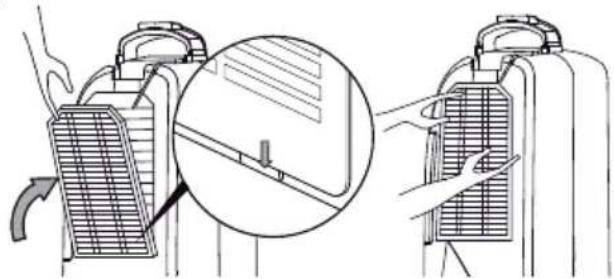

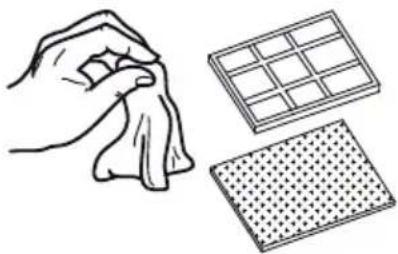

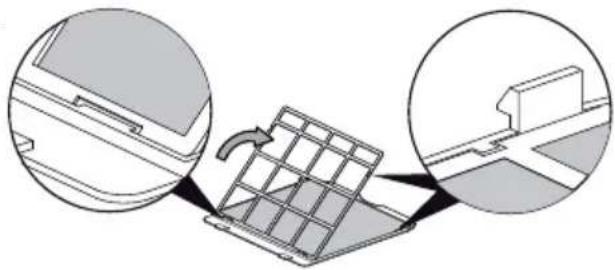

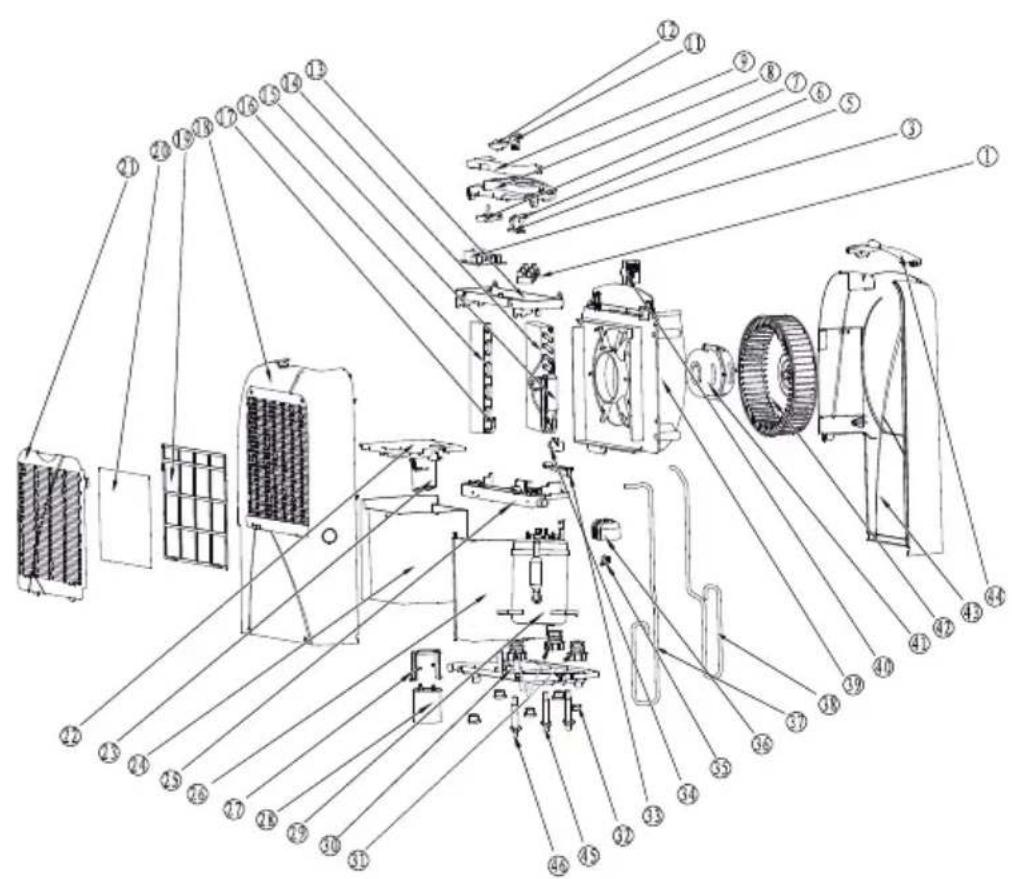

F.F - 13 Manual de instrucciones – Deshumidificador TTK 30 S ES Sumario y lista de piezas de recambio ¡Advertencia! Los números de referencia de las piezas de recambio son diferentes a los números de referencia empleados en el manual de instrucciones para los componentes. Nº Pieza de recambio 1 terminal board 3defrost PCB 5 indicator light board 6 indicator light cap 7 switch for selecting level 8 control panel 9 carry handle 11 mains switch 12 button for selecting level 13 electrical box 14 condenser 15 dry filter 16 evaporator 17 inlet pipe for evaporator 18 left part of case 19 filter cover 20 dust filter 21 air inlet grid 22 water tank cover 23 float 24 condensation tank 25 condensation tray Nº Pieza de recambio 26 frame 27 compressor condensor clip 28 compressor condensor 29 compressor 30 base of case 31 rubber cushion for compressor 32 power cord cover 33 microswitch 34 switch block 35 compressor protector 36 junction box cover for compressor 37 suction pipe 38 drainage pipe 39 wind duct 40 electric capacitor 41 fan motor 42 fan 43 right part of case 44 air outlet 45 bolt fixture 46 feet cushionES Manual de instrucciones – Deshumidificador TTK 30 S F - 14 Los aparatos electrónicos no pueden ser tirados en la basura doméstica sino que deben ser eliminados debidamente conforme a la Directiva 2002/96/CE DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 27 de enero de 2003 sobre residuos de aparatos eléctricos y electrónicos. Se ruega eliminar este aparato una vez concluida su vida útil conforme a las disposiciones legales vigentes. El equipo funciona con un refrigerante que no es contaminante ni afecta la capa de ozono (véase el capítulo "Datos técnicos"). Elimine debidamente la mezcla de refrigerante y aceite que se encuentra en el aparato conforme a las leyes nacionales. en el sentido de la Directiva CE de baja tensión 2006/95/CE, Anexo III Sección B y de la Directiva CE 2004/108/CE sobre compatibilidad electromagné- tica. Por la presente declaramos que el deshumidificador TTK 30 S ha sido desarrollado, proyectado y fabricado de conformidad con las Directivas CE indicadas. Normas armonizadas aplicadas:

fonte de corrente eléctrica.

capítulo "Elementos de comando").

capítulo "Elementos de comando").
