MANUAL DE UTILIZADOR TTK 30 S TROTEC

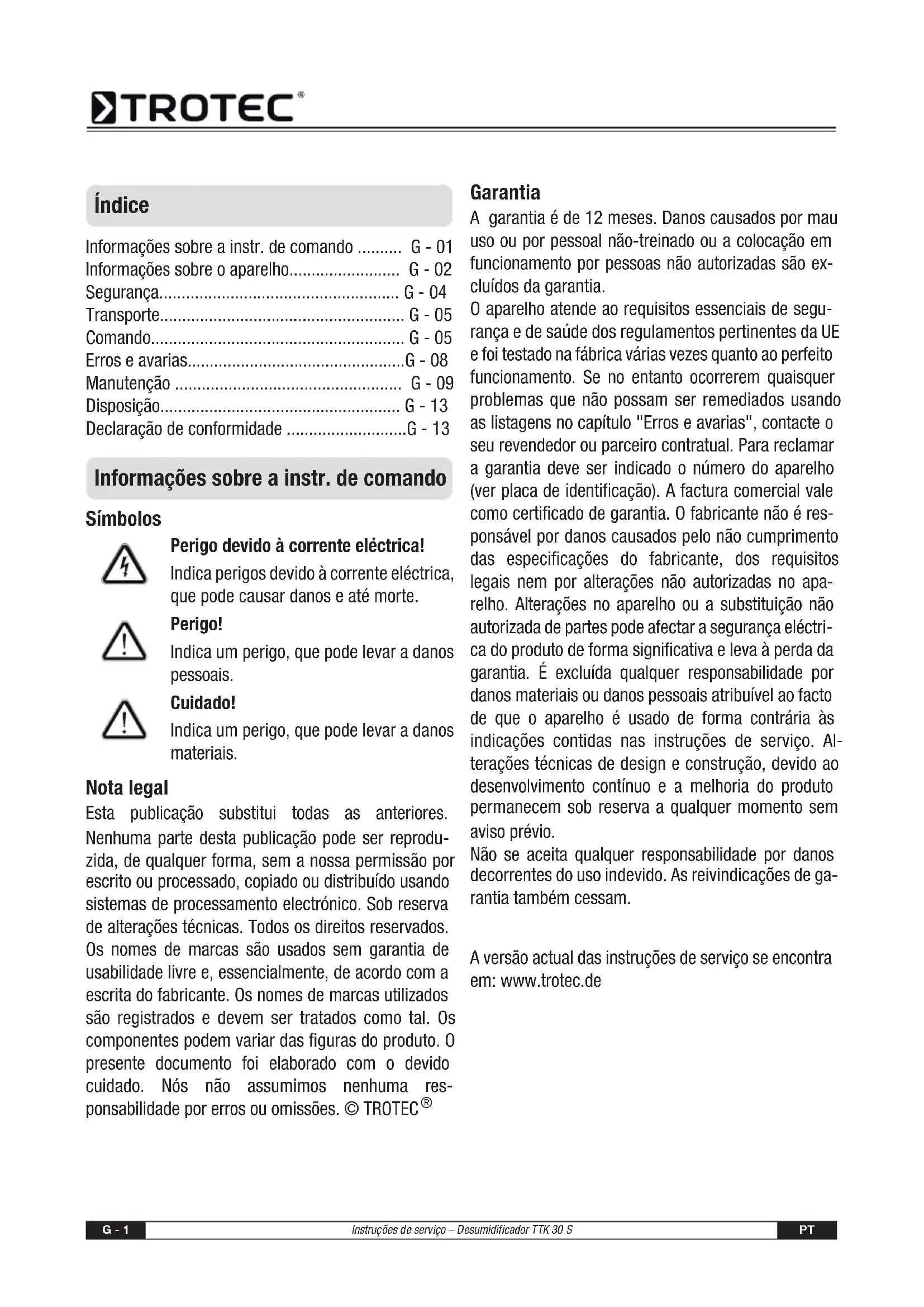

IEC 62233:2005 Fabricante: Trotec GmbH & Co. KG Teléfono:+49 2452 962-400 Grebbener Straße 7 Fax: +49 2452 962-200 D-52525 Heinsberg E-Mail: info@trotec.de Heinsberg, a 19.04.2012 Gerente: Detlef von der Lieck Eliminación Declaración de conformidadG - 1 Instruções de serviço – Desumidificador TTK 30 S PT Informações sobre a instr. de comando .......... G - 01 Informações sobre o aparelho......................... G - 02 Segurança...................................................... G - 04 Transporte....................................................... G - 05 Comando......................................................... G - 05 Erros e avarias.................................................G - 08 Manutenção ................................................... G - 09 Disposição...................................................... G - 13 Declaração de conformidade ...........................G - 13 Símbolos Perigo devido à corrente eléctrica! Indica perigos devido à corrente eléctrica, que pode causar danos e até morte. Perigo! Indica um perigo, que pode levar a danos pessoais. Cuidado! Indica um perigo, que pode levar a danos materiais. Nota legal Esta publicação substitui todas as anteriores. Nenhuma parte desta publicação pode ser reprodu- zida, de qualquer forma, sem a nossa permissão por escrito ou processado, copiado ou distribuído usando sistemas de processamento electrónico. Sob reserva de alterações técnicas. Todos os direitos reservados. Os nomes de marcas são usados sem garantia de usabilidade livre e, essencialmente, de acordo com a escrita do fabricante. Os nomes de marcas utilizados são registrados e devem ser tratados como tal. Os componentes podem variar das figuras do produto. O presente documento foi elaborado com o devido cuidado. Nós não assumimos nenhuma res- ponsabilidade por erros ou omissões. © TROTEC

Garantia A garantia é de 12 meses. Danos causados por mau uso ou por pessoal não-treinado ou a colocação em funcionamento por pessoas não autorizadas são ex- cluídos da garantia. O aparelho atende ao requisitos essenciais de segu- rança e de saúde dos regulamentos pertinentes da UE e foi testado na fábrica várias vezes quanto ao perfeito funcionamento. Se no entanto ocorrerem quaisquer problemas que não possam ser remediados usando as listagens no capítulo "Erros e avarias", contacte o seu revendedor ou parceiro contratual. Para reclamar a garantia deve ser indicado o número do aparelho (ver placa de identificação). A factura comercial vale como certificado de garantia. O fabricante não é res- ponsável por danos causados pelo não cumprimento das especificações do fabricante, dos requisitos legais nem por alterações não autorizadas no apa- relho. Alterações no aparelho ou a substituição não autorizada de partes pode afectar a segurança eléctri- ca do produto de forma significativa e leva à perda da garantia. É excluída qualquer responsabilidade por danos materiais ou danos pessoais atribuível ao facto de que o aparelho é usado de forma contrária às indicações contidas nas instruções de serviço. Al- terações técnicas de design e construção, devido ao desenvolvimento contínuo e a melhoria do produto permanecem sob reserva a qualquer momento sem aviso prévio. Não se aceita qualquer responsabilidade por danos decorrentes do uso indevido. As reivindicações de ga- rantia também cessam. A versão actual das instruções de serviço se encontra em: www.trotec.de Índice Informações sobre a instr. de comandoPT Instruções de serviço – Desumidificador TTK 30 S G - 2 Descrição do aparelho Usando o princípio da condensação o aparelho as- segura uma desumidificação automática de recintos. O ventilador aspira o ar húmido na entrada de ar (7) através do filtro de ar (5), do vaporizador e do condensador que se encontra atrás. No vaporizador frio, o ar é arrefecido abaixo do ponto de orvalho. O vapor de água contido no ar é depositado como a condensação ou geada, sobre as aletas do vaporiz- ador. No condensador, o ar desumidificado e ar- refecido é reaquecido a uma temperatura de aprox. 5 °C acima da temperatura ambiente e soprado para fora de novo. O ar assim preparado e mais seco é no- vamente misturado com o ar ambiente. Devido à constante circulação de ar ambiente através do apa- relho, se reduz a humidade do ar no local de in- stalação. Dependendo da temperatura do ar e da humidade relativa do ar, a água condensada pinga constantemente, ou apenas durante as fases de descongelação periódicas, na bandeja de condensado e através do bocal de descarga integrado no tanque de condensado (3). O tanque de condensado (3) está equipado para medir o nível com um flutuador. O aparelho é fornecido para o comando e o controle de função com um painel de controle (4). Quando o ní- vel máximo de água do tanque de condensado (3) é atingido, a luz de controlo do tanque de condensado pisca ("FULL") no painel de controlo (4) de cor ver- melha. O aparelho se desliga. A luz indicadora do tanque de condensado só se apaga depois que o tanque de condensado esvaziado tiver sido reco- locado (3). O aparelho não é apropriado, para manter a humidade relativa do ar muito baixa (abaixo de 50%). Ele serve como uma ajuda adicional para secar roupa molhada ou roupas em salas residenciais ou de trabalho. De- vido ao calor desenvolvido durante o funcionamento, a temperatura ambiente pode subir cerca de 1 a 4 °C. Apresentação do aparelho Informações sobre o aparelho N° Elemento de comando 1 Alça de transporte 2 Saída de ar 3 Tanque do condensado 4 Painel de comando 5 Filtro de ar 6 Cabo de rede 7 Entrada de ar

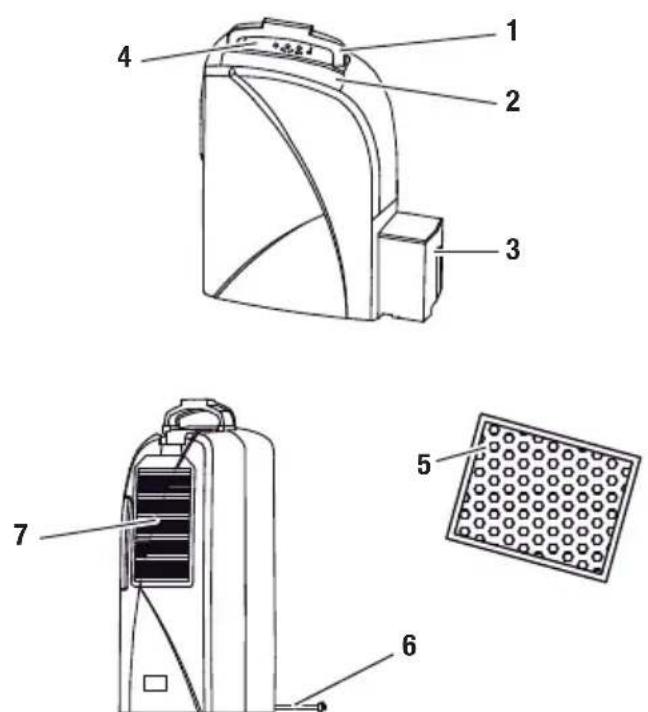

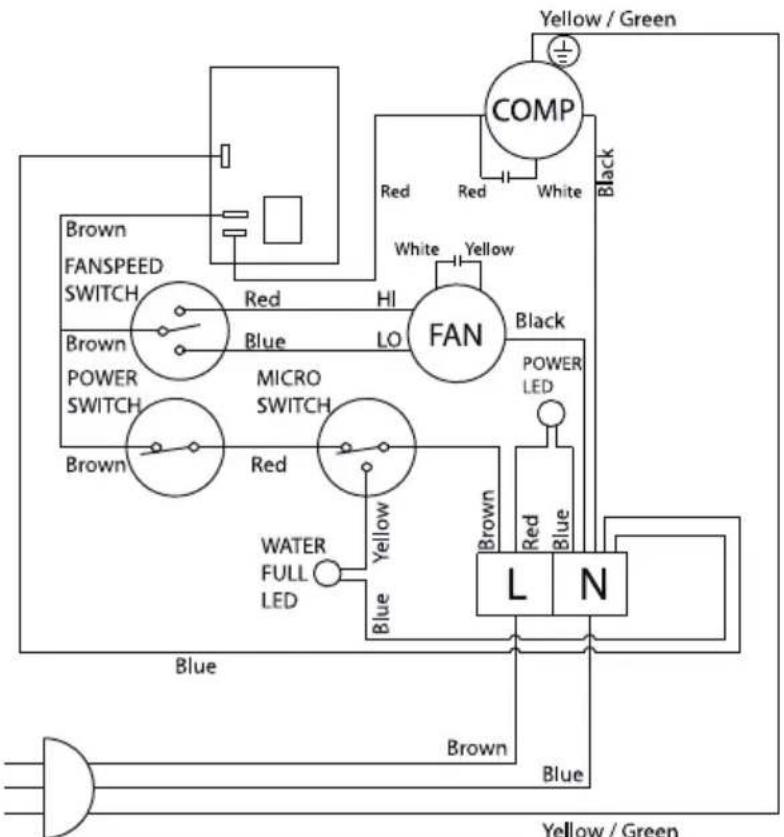

5G - 3 Instruções de serviço – Desumidificador TTK 30 S PT Dados técnicos Esquema de conexões Parâmetro Valor Modelo TTK 30 S Máx. potência de desumidificação 12 l / 24 h Temperatura operacional 5-35 °C Área de trabalho, humidade relativa do ar 49-100 % Máx. potência de ar 100 m³/h Conexão eléctrica 230 V / 50 Hz Máx. consumo de potência 210 W Segurança a cargo do proprietário 10 A Tanque do condensado 1,6 l Refrigerante R134a Quantidade de refrigerante 120 g Peso 9,1 kg Dimensões (AxPxL) 510 x 310 x 160 mm Distância mínima de paredes / objectos A: Em cima: 30 cm B: Atrás: 20 cm C: Do lado: 20 cm D: Na frente: 10 cm Nível de pressão acústica LpA (1 m; conforme DIN 45635-01-KL3) 40 dB(A)PT Instruções de serviço – Desumidificador TTK 30 S G - 4 Leia atentamente estas instruções de serviço antes de usar / operar o aparelho e mantê-las sempre nas imediações do local de instalação ou perto do aparelho!

• Não utilize o aparelho em ambientes explosivos.

• Não opere o aparelho em atmosfera que contenha óleo, enxofre, cloro ou sal.

• Coloque o aparelho verticalmente sobre uma base estável e nivelada.

• Não exponha o aparelho a jacto de água directo.

• Certifique-se de que a entrada e a saída de ar estejam livres.

• Certifique-se de que o lado de sucção esteja sempre livre de sujeira e de objectos soltos.

• Nunca insira objectos dentro do aparelho.

• Durante a operação, não cubra o aparelho cobri-lo nem o transporte.

• Certifique-se que todos os cabos eléctricos localizados fora do aparelho estejam protegidos contra danos (por exemplo, por animais).

• Seleccione extensões para o cabo de conexão, tendo em conta a potência da conexão do apa- relho, o comprimento do cabo e a finalidade da utilização. Evite sobrecarga eléctrica.

• Transportar o aparelho apenas na posição vertical e com tanque de condensado vazio.

• Eliminar o condensado coletado. Não beba o condensado. Há perigo de infecções! O aparelho não é apropriado para a secagem de quar- tos e áreas com danos causados por água devido a uma ruptura de tubo ou inundação. Uso pretendido Utilize o aparelho TTK 30 S apenas para a secagem e desumidificação do ar e em conformidade com as especificações técnicas. Ao uso pretendido pertencem:

• a secagem e a desumidificação de: – Salas de estar, dormitórios, salas de banho ou porões – lavandarias, casas de veraneio, caravanas, barcos

• a secagem constante de: – Armazéns, arquivos, laboratórios, – salas de banho, lavandarias e camarins, etc. Uso inadequado Não coloque o aparelho no chão molhado ou in- undado. Não use o aparelho ao ar livre. Não coloque objectos, como por ex. roupas molhadas, para secar sobre o aparelho. Modificações não autorizadas, adições e conversões são proibidas no aparelho. Qualificação pessoal As pessoas que utilizam este aparelho devem:

• estar cientes dos perigos que surgem quando se trabalha com equipamentos eléctricos em ambientes húmidos.

• Tomar medidas de protecção contra contactos di- rectos com partes energizadas.

• Ter lido e compreendido as instruções de serviço, especialmente o capítulo "Segurança". As actividades de manutenção que requerem a abertura da carcaça só devem ser realizadas por empresas especializadas em técnica de refrigeração e condicionamento ou pela TROTEC

Perigos residuais Perigo devido à corrente eléctrica! Trabalhos em componentes eléctricos só devem ser realizados por um especialista autorizado! Perigo devido à corrente eléctrica! Remover a ficha da tomada antes de qualquer trabalho no aparelho! SegurançaG - 5 Instruções de serviço – Desumidificador TTK 30 S PT Cuidado! Para evitar danos no aparelho, não opere nunca o aparelho sem o filtro de ar! Perigo! Este aparelho pode ser perigoso se for usado de forma incorrecta ou por pes- soas não treinadas e não para a sua finalidade! Observe as qualificações pes- soais! Comportamento em caso de emergência

1. Em um caso de emergência, separe o aparelho da

fonte de corrente eléctrica.

2. Não conecte um aparelho defeituoso novamente

à conexão de rede. O aparelho é fornecido com roletes de transporte e uma alça para a facilitar o transporte. Observe as seguintes indicações antes de cada transporte:

1. Deslige o aparelho com o interruptor de rede (ver

capítulo "Elementos de comando").

2. Puxar a ficha de rede da tomada. Não use o cabo

condensado a gotejar. Observe as seguintes indicações depois de cada transporte:

1. Colocar o aparelho na vertical após o transporte.

2. Só ligue o aparelho depois de uma hora!

Armazenamento Quando não estiver em uso, guarde o aparelho como se segue:

• na posição vertical em local protegido contra pó e luz directa do sol,

• possivelmente, com uma cobertura de plástico para proteger contra a entrada de poeira.

• A temperatura de armazenamento corresponde à faixa de temperatura indicada para a temperatura de funcionamento nos "Dados técnicos" .

• Depois de ser ligado, o aparelho trabalha de forma completamente automática, até o desligamento pela bóia do reservatório de água condensada cheio.

• Para que o sensor de humidade de ar possa ave- riguar de forma correcta, o ventilador funciona continuamente até o aparelho ser desligado.

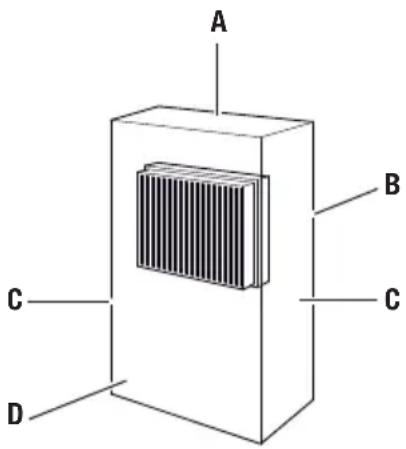

• Evitar portas e janelas abertas. Instalação Ao instalar o aparelho, observe as distâncias mínimas entre as paredes e os objectos listados no capítulo "Dados técnicos".

• Coloque o aparelho sobre uma base estável e ni- velada.

• Coloque o aparelho, o quanto possível, no meio da sala e mantenha-o distante de fontes de calor. Transporte Comando

DPT Instruções de serviço – Desumidificador TTK 30 S G - 6

• Ao instalar o aparelho, especialmente em áreas molhadas, como lavanderias, casas de banho e locais similares, é necessário proteger o aparelho usando um dispositivo de corrente residual (RCD = Residual Current protective Device) conforme as diretrizes.

• Certifique-se que os cabos de extensão estejam completamente desenrolados. Informação sobre a capacidade de desumidificação A capacidade de desumidificação depende:

• das propriedades locais

• da temperatura ambiente

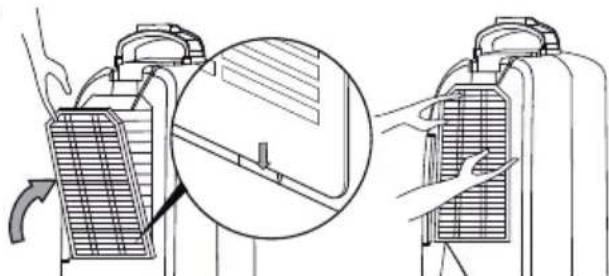

• da humidade relativa do ar Quanto maior a temperatura ambiente e a humidade relativa do ar, tanto maior a capacidade de de- sumidificação. Para utilização em recintos domésticos é suficiente uma humidade relativa do ar de aprox. 50 a 60 %. Em armazéns e arquivos, a humidade do ar não deveria exceder um valor de aprox. 50%. Elementos de comando Colocação em funcionamento Colocar o filtro de ar N° Elemento de comando 8 Interruptor de rede: I ("ON") = Ligar o aparelho 0 ("OFF") = Desligar o aparelho 9 Luz de controle do tanque de condensado (amarela) 10 Luz de controle de funcionamento (vermelha) 11 Posição "Hi" = Ventilação rápida 12 Selector de potência ("Hi" ou "Lo") 13 Posição "Lo" = Ventilação lenta

C.G - 7 Instruções de serviço – Desumidificador TTK 30 S PT Ligar o aparelho

1. Assegure-se de que o tanque de condensado

esteja vazio e correctamente colocado. Caso con- trário, o aparelho não funciona!

2. Conecte o cabo de alimentação a uma tomada de

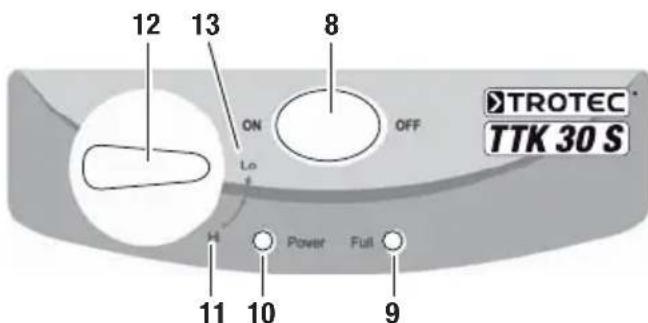

funcionamento (10) está iluminada em vermelho.

7. Ao usar o aparelho pela primeira vez deverá co-

locar o selector (12) em "Hi" (11).

8. Deixar o aparelho funcionar durante aprox. uma

hora na posição "Hi" (11).

9. Para manter a humidade do ar ambiente actual é

necessário colocar o selector (12) em "Lo" (13). Descongelamento automático Se a temperatura ambiente é inferior a 15 °C, o vapo- rizador congela durante desumidificação. O aparelho, portanto, executa um descongelamento automático a cada 30 minutos (duração: cerca de 5 minutos).

• O descongelamento automático é interrompido as- sim que o interruptor de rede (8) ou o selector (12) forem accionados.

• Não desligue o aparelho durante o descongelamento automático. Não puxe a ficha de rede da tomada de rede. Esvaziar o tanque de condensado Retirada de serviço

1. Deslige o aparelho com o interruptor de rede (veja

capítulo "Elementos de comando").

2. Não toque na ficha de rede com as mãos húmidas

4. Esvazie o reservatório de água condensada e se-

que-o com um pano limpo. Observe o condensado a gotejar.

5. Limpe o aparelho e, especialmente, o filtro de ar

de acordo com o capítulo "Manutenção".

C.PT Instruções de serviço – Desumidificador TTK 30 S G - 8 O aparelho foi testado várias vezes durante a pro- dução quanto ao funcionamento perfeito. No entanto, se algum problema ocorrer, verifique se o aparelho de acordo com a lista a seguir. O aparelho não começa a funcionar:

• Controlar a conexão de rede (230 V/1~/50 Hz).

• Verificar se a ficha de rede apresenta danos.

• Permita que o sistema eléctrico seja controlado por um especialista em refrigeração e sistemas de ar condicionado ou pela TROTEC

O aparelho funciona mas não há condensação:

• Verificar se o tanque de condensado está cor- rectamente posicionado. Verificar o nível do tanque de condensado, e esvaziar se necessário. A luz de controle do tanque de condensado não deve acender.

• Verificar se o flutuador no tanque de condensado está sujo. Se necessário, limpe o flutuador e o tanque de condensado. O flutuador deve poder se movimentar.

• Controlar a temperatura ambiente. A faixa de trabalho do aparelho se encontra entre 5 e 35 °C.

• Certifique-se que a humidade relativa do ar cor- responda às especificações técnicas (min. 49 %).

• Verifique o nível de funcionamento ajustado. A humidade do ar no local de instalação deve estar acima da faixa ajustada. Se necessário coloque o selector (12) em "Hi", girando no sentido horário.

• Verificar se o filtro de ar está sujo. Se necessário, limpe ou substitua o filtro de ar (ver capítulo "Ma- nutenção").

• Controle o lado de fora do condensador para ve- rificar se há sujidades (ver o capítulo "Manuten- ção"). Um condensador sujo deve ser limpo por um especialista em refrigeração e sistemas de ar condicionado ou pela TROTEC

O aparelho faz barulho ou vibra, escapa condensado:

• Verifique se o aparelho está nivelado e sobre uma superfície plana. O aparelho se torna muito quente, faz muito barulho ou perde potência:

• Verificar se as aberturas de ar estão sujas. Remo- ver todas as sujidades externas.

• Controlar o interior do aparelho e, em particular o ventilador, a carcaça do ventilador, o vaporizador e o condensador pelo lado de fora para verificar se há sujidades (ver "Manutenção"). Um interior do aparelho sujo deve ser limpo por um especialista em refrigeração e sistemas de ar condicionado ou pela TROTEC

O aparelho pára durante a desumidificação:

• Verifique se a temperatura ambiente está acima ou abaixo da temperatura de funcionamento especificada (veja o capítulo "Dados técnicos"). A roupa não seca:

• Direccionar a corrente de ar para a roupa.

• Controlar a temperatura ambiente. Assegurar uma temperatura ambiente suficientemente alta. O seu aparelho não funciona perfeitamente após os controles? Leve o aparelho a um especialista em refrigeração e sistemas de ar condicionado ou à TROTEC

Erros e avariasG - 9 Instruções de serviço – Desumidificador TTK 30 S PT Intervalos de manutenção Protocolo de manutenção e de tratamento Tipo de aparelho: ........................................N° do aparelho: ........................................ Manutenção Intervalo de manutenção e de tratamento antes de cada colocação em funcionamento quando necessário no mínimo a cada 2 semanas no mínimo a cada 4 semanas no mínimo a cada 6 semanas no mínimo anualmente Esvaziar o tanque do condensado X Controlar as aberturas de aspiração e de sopro quanto a sujidades e detritos e limpar se neces- sário

Limpeza do exterior X X Controle visual do interior do aparelho quanto a sujidades

Controlar as grades de aspiração e os filtros de ar quanto a sujidades e detritos e limpar ou substituir se necessário

Substituir o filtro de ar X Controlar quanto a danos X Controlar os parafusos de fixação X X Funcionamento de ensaio X Intervalo de manutenção e de tratamento12345678910111213141516 Controlar as aberturas de aspiração e de sopro quanto a sujidades e detritos e limpar se necessário Limpeza do exterior Controle visual do interior do aparelho quanto a sujidades Controlar as grades de aspiração e os filtros de ar quanto a sujidades e detritos e limpar ou substituir se necessário Substituir o filtro de ar Controlar quanto a danos Controlar os parafusos de fixação Funcionamento de ensaio Observações: 1 Data: ................................... Assinatura: ............................. 2 Data: ................................... Assinatura: ............................. 3 Data: ................................... Assinatura: ............................. 4 Data: ................................... Assinatura:............................. 5 Data: ................................... Assinatura: ............................. 6 Data: ................................... Assinatura: ............................. 7 Data: ................................... Assinatura: ............................. 8 Data: ................................... Assinatura:............................. 9 Data: ................................... Assinatura: ............................. 10 Data: ................................. Assinatura: ............................. 11 Data: ................................. Assinatura: ............................. 12 Data: ................................. Assinatura:............................. 13 Data: ................................. Assinatura: ............................. 14 Data: ................................. Assinatura: ............................. 15 Data: ................................. Assinatura: ............................. 16 Data: ................................. Assinatura:.............................PT Instruções de serviço – Desumidificador TTK 30 S G - 10 Actividades antes do início da manutenção

1. Não toque na ficha de rede com as mãos húmidas

3. Não remova o flutuador do tanque de

condensado. As actividades de manutenção que re- querem a abertura da carcaça só de- vem ser realizadas por empresas especializadas em técnica de refri- geração e condicionamento ou pela TROTEC

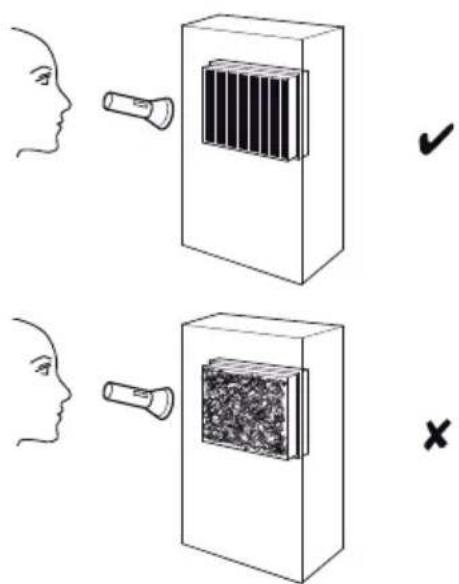

Controle visual do interior do aparelho quanto a sujidades

1. Retire o filtro de ar (ver capítulo "Limpar as en-

tradas de ar e o filtro de ar").

2. Iluminar as aberturas do aparelho com uma lan-

3. Controlar o interior do aparelho quanto a su-

4. Se verificar uma densa camada de pó, o aparelho

sujo deverá ser limpo por um especialista em ref- rigeração e sistemas de ar condicionado ou pela TROTEC

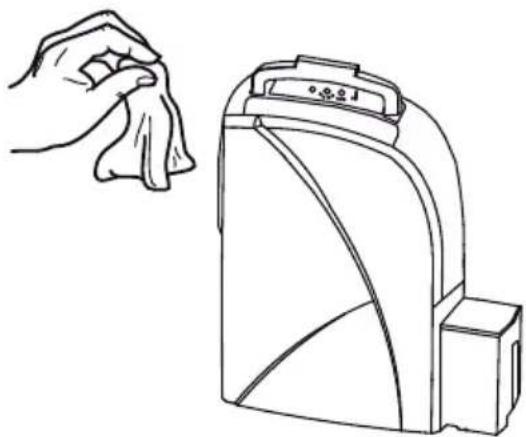

Limpeza da carcaça e do tanque de condensado

1. Para limpeza, utilize um pano macio que não solte

2. Humedeça o pano com água limpa. Não utilize

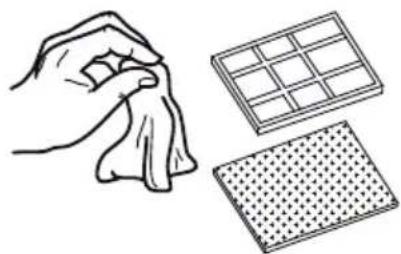

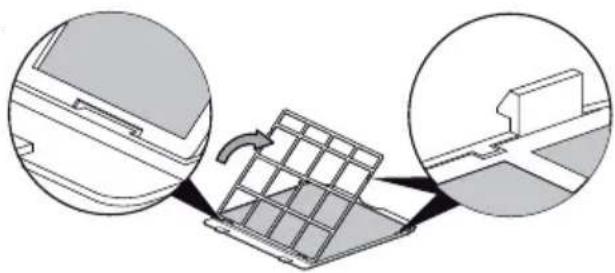

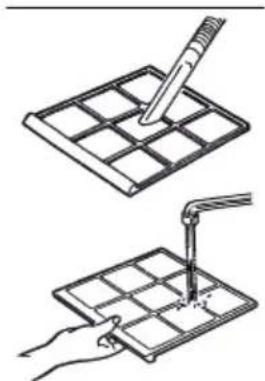

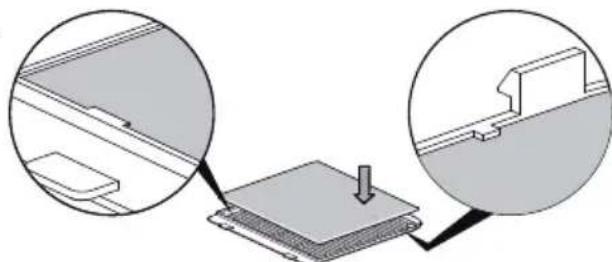

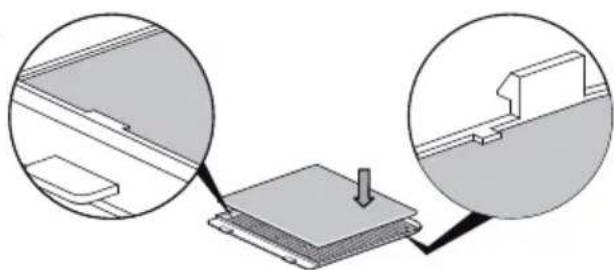

aerossóis, solventes, álcool ou outros produtos abrasivos para humedecer o pano.G - 11 Instruções de serviço – Desumidificador TTK 30 S PT Limpeza das entradas de ar e do filtro de ar Cuidado! Certifique-se de que o filtro de ar não esteja gasto nem danificado. Os cantos e as bordas do filtro de ar não devem ser deformados e não devem estar ar- redondados. Certifique-se antes de substituir o filtro de ar, de que este não esteja danificado e esteja seco! Por favor, observe o capítulo "Intervalos de Manutenção" para substituir o filtro de ar a tempo!

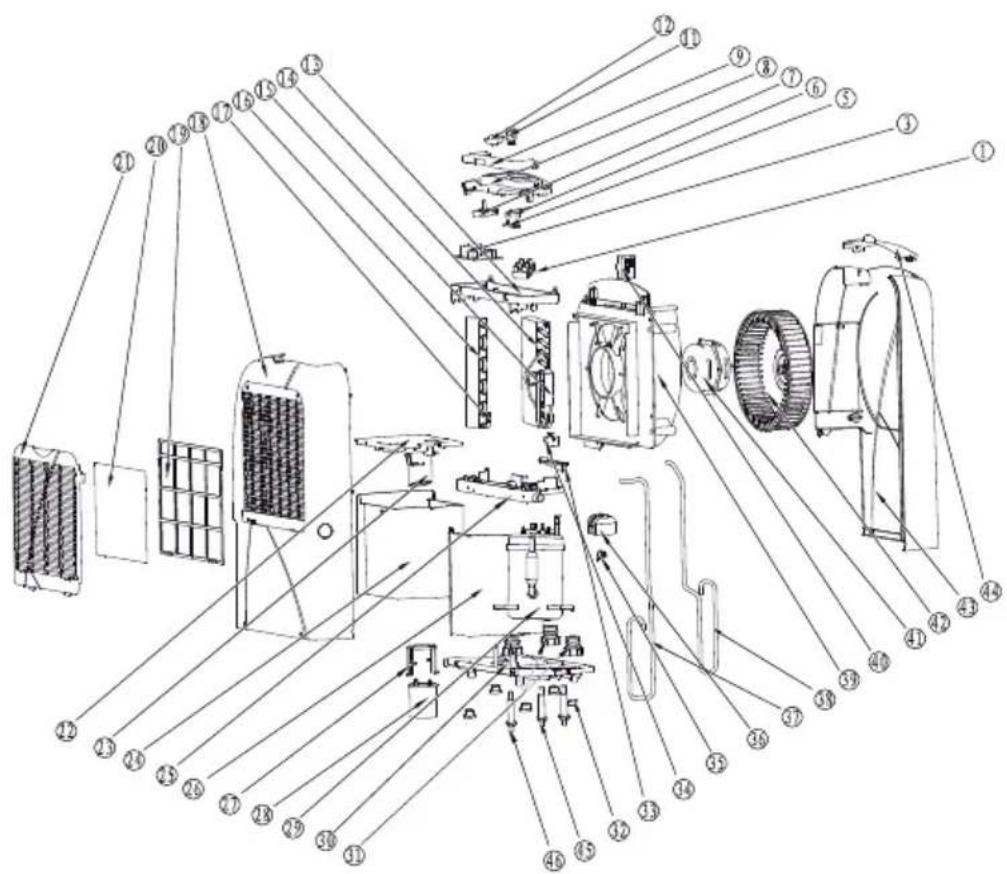

F.PT Instruções de serviço – Desumidificador TTK 30 S G - 12 Vista geral das peças sobressalentes e lista de peças sobressalentes Nota! Os números de posição das peças sobressalentes são dife- rentes dos números de posição dos componentes usados nas instruções de serviço. N° Peça sobressalente 1 terminal board 3defrost PCB 5 indicator light board 6 indicator light cap 7 switch for selecting level 8 control panel 9 carry handle 11 mains switch 12 button for selecting level 13 electrical box 14 condenser 15 dry filter 16 evaporator 17 inlet pipe for evaporator 18 left part of case 19 filter cover 20 dust filter 21 air inlet grid 22 water tank cover 23 float 24 condensation tank 25 condensation tray N° Peça sobressalente 26 frame 27 compressor condensor clip 28 compressor condensor 29 compressor 30 base of case 31 rubber cushion for compressor 32 power cord cover 33 microswitch 34 switch block 35 compressor protector 36 junction box cover for compressor 37 suction pipe 38 drainage pipe 39 wind duct 40 electric capacitor 41 fan motor 42 fan 43 right part of case 44 air outlet 45 bolt fixture 46 feet cushionG - 13 Instruções de serviço – Desumidificador TTK 30 S PT Na União Europeia, os parelhos electrónicos não devem ser deitados no lixo doméstico, mas devem ser des- cartados de forma correcta - em confor- midade com a Directiva 2002/96/CE DO PARLAMENTO E DO CONSELHO EUROPEU de 27 de Janeiro de 2003 sobre resíduos de equipamentos elé- ctricos e electrónicos Elimine este aparelho no final da sua vida útil, em conformidade com os requisitos regulamentares aplicáveis. O aparelho é operado com um refrigerante ecológico e neutro em relação à camada de ozônio (ver capítulo "Dados técnicos"). Elimine o refrigerante / a mistura de óleo mistura, que se encontra no aparelho, de acordo com a legislação nacional aplicável. De acordo com a directiva CE de Baixa Tensão 2006/95/CE, Anexo III, parte B e a directiva CE 2004/108/CE relativa à compatibilidade electromagnética. Declaramos que o desumidificador TTK 30 S foi de- senvolvido, construído e produzido em conformidade com as directivas CE mencionadas acima. Normas harmonizadas aplicadas:
