HDA14 - Hava temizleyici SCHEPPACH - Ücretsiz kullanım kılavuzu

Marka	Scheppach
Model	HDA14
Ürün Türü	Asma Hava Temizleyici
Elektrik Beslemesi	220-240 V ~ 50 Hz
Motor Gücü	110 W
Hava Akışı (maks)	740 m³/h
Hava Akışı (orta)	675 m³/h
Hava Akışı (min)	600 m³/h
Filtrasyon - Dış Ön Filtre	5 μm
Filtrasyon - İç Filtre	1 μm
Dahili Zamanlayıcı	1, 2 veya 4 saat
Ses Seviyesi	50 / 55 / 60 dB (hıza bağlı)
Ağırlık	8 kg
Montaj	Tavana Asma (zincir ve kancalar dahil)
Uzaktan Kumanda	Evet (AAA piller dahil değil)
Kullanım Amacı	Sadece ahşap tozu filtrasyonu (ev kullanımı)
Bakım ve Temizlik	Nemli bir bez ve siyah sabunla temizleyin; çözücü kullanmayın. Filtreleri düzenli olarak üfleyin.
Güvenlik	Hava giriş/çıkışlarını tıkamayın; ısı kaynaklarının yakınında kullanmayın; bakım öncesinde fişi çekin.
Aşınan Parçalar	Filtreler (dış ön filtre ve iç filtre)
Garanti	Satın alınan ülkeye göre yasal garanti

Sık sorulan sorular - HDA14 SCHEPPACH

HDA14 hava temizleyici tavana nasıl monte edilir?

Kanca vidalarını gövdenin üst deliklerine vidalayın, montaj kancalarını tavana sabitleyin ve ardından cihazı verilen zincirlerle asın. Cihazın yerden en az 2,13 m yüksekte olduğundan emin olun.

Filtreler nasıl temizlenir?

Cihazın fişini çekin. Ön kapağı, ardından dış ön filtreyi ve iç filtreyi çıkarın. Ön filtre basınçlı hava ile üflenebilir. İç filtre temiz su ile yıkanabilir ve yeniden takmadan önce tamamen kurumalıdır.

Filtreler ne zaman değiştirilmelidir?

Filtreler gözle görülür şekilde kirlendiğinde veya düzenli temizliğe rağmen hava akışı azaldığında değiştirin. Yalnızca orijinal Scheppach filtreleri kullanın.

Hava akışı çok düşükse ne yapmalıyım?

Önce filtrelerin tıkalı olmadığını kontrol edin: ön filtreyi ve iç filtreyi temizleyin veya değiştirin. Ayrıca hava girişlerinin engellenmediğinden ve cihazın duvarlardan en az 50 cm uzakta olduğundan emin olun.

Motor çalışmıyor, neden?

Güç kablosunu ve sigortayı kontrol edin. Her şey normalse motor veya anahtar arızalı olabilir: uzman bir elektrikçiye başvurun.

Cihazı boya buharları veya kimyasal dumanlar için kullanabilir miyim?

Hayır, cihaz yalnızca ahşap tozu için tasarlanmıştır. Yağ kalıntıları, kimyasal buharlar veya tütsü bulunan ortamlarda kullanmayın, çünkü bu cihaza zarar verebilir ve yangın riski oluşturabilir.

Uzaktan kumandanın menzili nedir?

Kılavuz kesin menzili belirtmez, ancak uzaktan kumanda AAA piller kullanır ve aynı odada makul bir mesafede çalışır. Kumandayı kontrol paneline doğrultun.

Zamanlayıcı nasıl ayarlanır?

Uzaktan kumanda veya kontrol panelindeki TIME tuşuna basın: bir kez 1 saat, iki kez 2 saat, üç kez 4 saat için. İlgili göstergeler (1H, 2H, 4H) yanar.

Cihazı yere koyabilir miyim yoksa asmalı mıyım?

Cihaz, verilen zincirlerle tavana asılmak üzere tasarlanmıştır. Yere konulmamalıdır çünkü hava giriş/çıkış açıklıkları tıkanabilir ve güvenlik garanti edilmez.

Cihazın elektrik tüketimi nedir?

Motor gücü 110 W'tır ve tam hızda çalışırken yaklaşık 0,11 kWh tüketimine karşılık gelir.

KULLANIM KILAVUZU HDA14 SCHEPPACH

Cihaz üzerindeki sembollerin açıklaması

Bu kilavuzda kullananan semboller ile olasi riskler konusunda dikkatinizi cekmek amaclarmaktadir. Güvenlik sembolleri ve bu sembolleri tamamlayan açiklamalar eksiksiz略有anlaşilmaldir. Uyarilar, risklerin giderilmesi icin yeteri degildir ve kazalardan korunmaya yönelik alınması gerekenDOGru tedbirlerin yerineGPCmez.

İkaz - Yaralanma riskinin azaltıması icin kullanım kılıvuzu okuyun.
CEE	Ürün Avrupa'da geleçeri:yönetmeliklere uygundur.
ΔDikkat!	Bu kullanım talimatindo güvenligıniz ile ilgili noktaları bu,isaret ile vurguladık.
ΔΔΔ	Ürün Sırban'taki geleçeri:yönetmeliklere uygundur.

Icindekiler: Sayfa:

1. Giris 233
2. Cihaz tanimi (Res. 1) 233
3. Teslimat kapsami 233
4. Amacina uygun kullanim 233
5. Genel guvenlik açiklamaları 234
6. Teknik veriler 235
7. Ambalajdan cikarma 236
8. Yapi 236
9. Islettime alma 236
10. Elektrik baglantisi 237
11. Temizlik 237
12. Depolama 237
13. Bakim 237
14. Imha ve yeniden degerlendirme 238

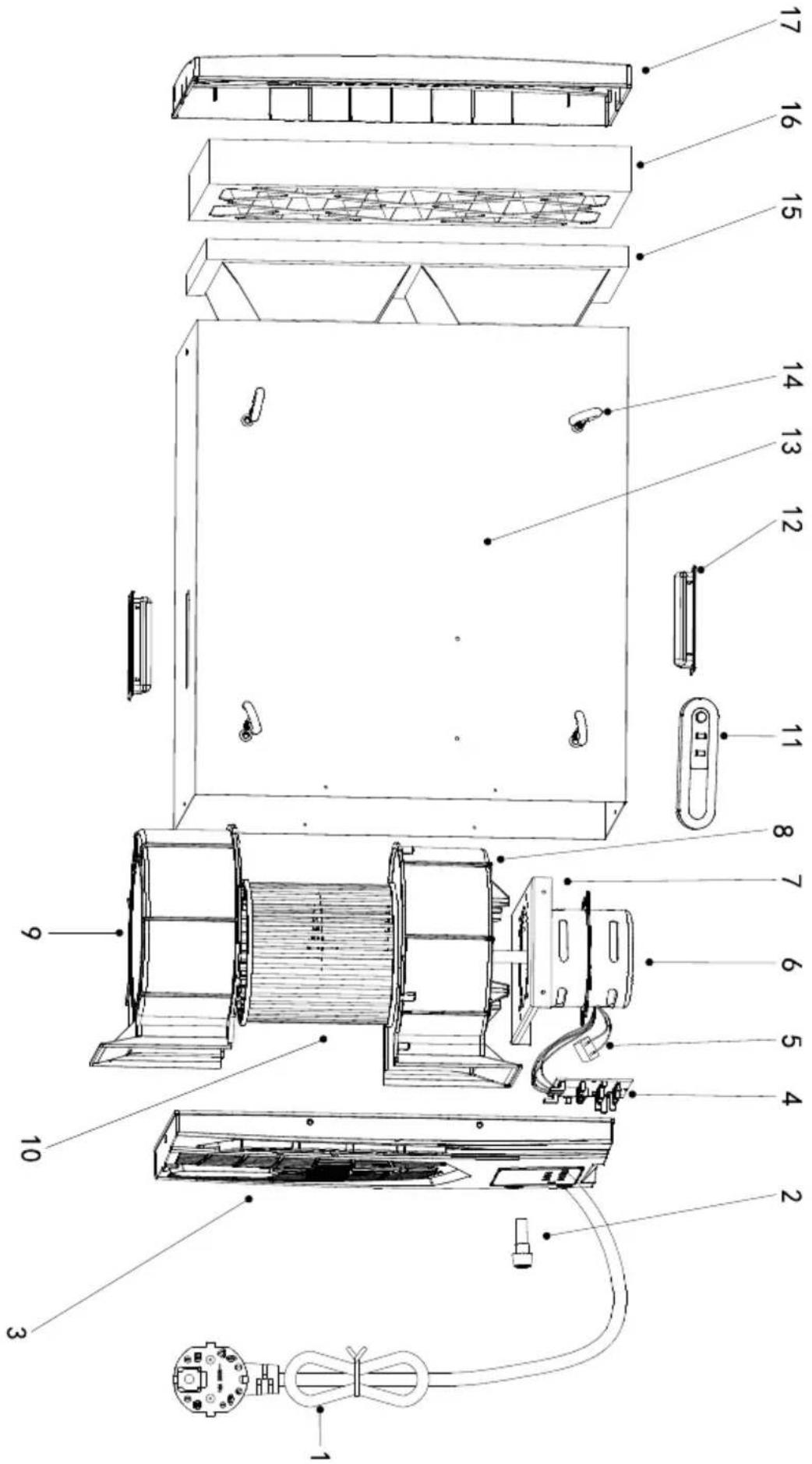

15. Ariza giderme 239
16. Uygunluk beyani 244

1. Giris

Uretici:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

lthalatci:

Ankara Civata Hirdavat Baglanti Elemanlari Ithalat Ihracat Sanayi ve Ticaret A.S.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Turkiye

Sayin Musterimiz

Bu yenichazi iyigunlderkullanmanizi dileriz.

Bilgi:

Bu cihazin ureticisi, gecerli urun sorumluk yasasi uyarincacihaz uzerinde veya cihazin kullanimina bagl olarak asagidaki nedenlerden oturu olusan hasarlar icin sorumluk kabul etmemektedir:

• Usulüne aykiri kullanim
  Kullanma kilavuzunun dikkate alinmaması
• Üçuncu sahilar ve yetkisiz kılış terafindan yapılan onarilmalar
  Montaj ve要考虑 sirasinda original olmayan yedek parcalarin kullanilmasi
• Amacina aykiri kullanim
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarindaki kosullarin dikkate alinmaması nedeniyle elektrikli donanimlarin arizalanması

Dikkate almaniz gerekenler:

Montaj ve isletime alma oncesinde kullanim kilavuzunu tamamen okuyun.

Bu kullanim kilavuzu, cihazi yakindan tanimanizi ve amacina uygun sekilde kolayca kullanmanizi saglaya-caktur.

Kullanim kilavuzu, cihaz ile guvenli,ogrue ve ekonomik calismalar yapmanin yan sira tehlikelerin onlenmesi, onarim masraflarindan tasarruf edilmesi, ariza surelerinin kisaltilmasi ve cihazin uzun omurlu kullanilmasinayonelik onemli bilgiler icermektedir.

Bu kullanim kilavuzunun guvenlik uyarilarina ek olarak, ülkenizde cihazin kullanimi ile ilgili yonetmelikleri demutlaka dikkate alin.

Kullanim kilavuzunu kirden ve nemden korumak amaciyla bir plastik torba icindeogrudan cihazin yaninda saklayin.

Bu kilavuz, calisma faaliyetine baslamadan once her kullanici kisi tarafindan dikkatle okunmali ve calisma faaliyetleri sirasinda dikkate alinmalidir.

Cihaz ile cihazin kullanimi konusunda,egitim almiş ve kullanim ile baglantili olasi tehliker konusunda bilg.ilendirilmis kisel er calisabilir.

Belirlen asgari ya sinirina uyulmalidir.

Bu kullanim kilavuzu ile birlikte verilen guvenlik talimatlari, ulkenizde geleerli yonetmelikler ve yapisal olarak esdeger makinerin isletimi icin geleerli genel teknik kurallar dikkate alnmaldir.

Bu kilavuzun ve güvenlik bilgilerinin dikkate alinmaması nedeniyle ortaya çikan kazalar ya da hasarlar yüzinc hicbir sorumluluk kabul edilmez.

2. Cihaz tanimi (Res. 1)

1. Kontrol alani
2. Arka kapak
3. Kancali civata
4. Somun
5. Uzaktan kumanda
6. Dis filtered
7. ic litre

3. Teslimat kapsami

• Heavy duty hava filtresi
• Dis filtré
• Ic filtrre
  Uzaktan kumanda
  Kancali civata 4x
• Somun 4x
  Tavan montaji kancali civata 4x
  Zincir 4x
  Kullanim kilavuzu

4. Amacina uygun kullanim

Hava滤resini sadece ahsap tozu icin kullanin. Sivilar, metal talas, metal tozu, civatalar, cam, plastik veyataş gibi malzemeler, makinenin herhangi bir parcasiyatemas ettiklerinde kivilcimlara ve/veya hasara neden olabilir.

Makine sadece ongoruldugu amaç în kullanilmalidir. Bunun disindaki her kullanim amacina uygunsuz kullanim olarak geleerlidir. Bunun sonucu ortaya Çikan hertün hasardan ya da yaralanmalarda kullanici/operatör sorumludur, ureticidehyil.

Amacina uygun kullanima, güvenlik uyarilarinin, montaj kilavuzunun ve kullanim kilavuzundaki isletim uyarilarin dindkate alinmasi da dahildir.

Makinenin kullaniminda ve bakiminda gorev alan kisi-ler, makine hakinda bilgi sahibi olmal ve olasi tehlikeler ile ilgili egitim almi olmaldir.

Bunun disinda gecerli kaza onleme talimatlarina tamamen uyulmalidir.

Is sagligi ve guvenligi ile ilgili gecerli genel kurllar dadikkate alinmalidir.

Makinede yapilan degisiklikler ve bu nedenle ortayaçikaran hasarlar üreticinin sorumluluğunda degildir.

Makine, sadece üreticinin original parçaları ve original aksesuarları ile kullanilabilir.

Ureticinin guvenlik, calisma ve bakim talimatlarna yada teknik verilerde belirtilen olculere uyulmaldir.

Lütfen cihazlarimizin ticari, zanaatkar ya da endustri-yel kullanim icin tasarlanmadigi dinkkate alin. Cihaz ticari, zanaatkar ya da endustri isletmelerinde ya da es deger eylemlerde kullanilirsa garanti hizmeti ustlenmiyoruz.

5. Genel güvenlik aciklamaları

UYARI Bu elektrikli alet üzerinde bulunan tum güvenlik uyarilarini, talimatlari, resimleri ve teknik verileri okuyun.

DIKKAT!

Elektrik carpmasi ve/veya yangin tehlikesini onlemek icin cihazin icine su, diger sivilar veya yanici temizlik maddeleri girmemesine dikkat edin.

Elektrik carpmasi ve/veya yangin tehlikesini onlemek icin cihazu, diger sivila veya (yanici) temizlik maddeleriyle temizlemeyin.

Cihazin etrafina bocek ilaci veya parfum gibi yanici maddeler puskurtmeyin.

Cihazi güç kaynagina baglamadan once, cihaz üzerindeki voltaj bilgilerinin yerel sebeke voltajina uygun olup olmadigiin kontrol edin.

Sebeke kablosu anizalysa, tehlikeleri onlemek icin sadece yetkili bir atolye veya benzer niteliklere sahip bir kisi tarafindan degistirilmelidir.

Elektrik fisi, elektrik kablosu veya cihazin kendisi anizi veya hasarliysa cihazi kullanmayin.

Sebeke kablosuna veya cihaza asla islak elle dokunmayin.

Bu cihaz, 8 yas ve uzeri cocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmis veya deneyim ve bilgi eksikligi olan kisiler tarafindan, cihazin guvenli bir sekilde kullanilmasona iliskin gozetim veya talimat verildigi ve ilgili tehlikeleri anladiklar takdirde kullanilabilir.

Cocuklar cihazla oynamamaldir. Temizlik ve bakimi, gozetim olmadan cocuklar tarafindan yapilmamaldir. Hava giris ve cikislarinin uzerinin ortulmemesine dikkat edin. O yuzden hava giris ve cikislarinin uzerine herhangi bir nesne koymayin.

Hava cikisindan cihazin icine yabanci cisimler duşmedigiinden emin olun.

DIKKAT!

Cihaz, uygun havalandirma, duzenli supürme veya bir toz emme makinesinin kullaniminin yerineGPCmez.

Cihazi calistirmak icin kullanilan priz匐 sekilde böglanmamisa, cihazin fişi isinacaktir. Cihaz icin匐rsekilde böglanmis bir priz kullandiginizdan emin olun.

Cihazi her zaman kuru, sabit, diz ve yatay bir yüzeyde kullanin.

Cihazin arkasinda ve yaninda en az 50 cm boşluk olmasina.dkkat edin.

Cihazin üzerine herhangi bir nesne koymayin.

Cihazin üzerine oturmayin veya üzerinecikmayin. Cihazin üzerine oturur veya üzerinecikarsaniz yaralanabilirsiniz.

Yogusmanin cihazin uzerine damlamasin onlemek icin cihaziogrudan bir klimanin alta yerlestirmeyin.

Cihazi calistirmadan once, tum filtrerinogrupsakilmis olup olmadigi nikontrol edin.

Sadece bu cihaz icin ozel olarak uygun olan ureticinin original filtrlerini kullanin. Baska filtrke kullanmayin.

Filtrenin yanması-SAgIgA geri donusu olmayan zararlar verebilir ve/veya diger insanlarin hatatini tehlikeye atabilir. Filtreyi yakit olarak veya benzer amaclarla kulanmayin.

Cihaza (özellikle hava giriş veçıkışa) sert nesnelerle vurmaktan kacıın.

Cihazi her zaman cihazin yanlarindaki tutamaklarin yardimiyla kaldirin veya hareket ettinr.

Yaralanmaları veya cihazın hasar görmesini onlemek icin parmaklarinizin veya baska nesnelerin hava Çişi-ina veya girisine girmemesine dokkat edin.

Cihazi bocek koruması—in tutsüler kullandiktan sonraveya havanın yag kalintilar,yanan tutsuçubuklari vya kimiyasal buharlarla kirlendişi yerlerde kullanmayin.

Cihazi gazla calisan cihazlarin, isiticilarin veya aik ateslerin yakininda kullanmayin.

Kullanimdan sonra ve temizlik, bakim calismalar veya filtrleri degistirmeden once cihazin guc kaynagyla baglantisini her zaman kesin.

Cihazin iciinde yogusmaya neden olabileceginden, cihazi buyuk sicaklik dalgalanmari alan odalarda kulanmayin.

Elektronik paraziti onlemek icin, cihazi radyo dalgalari kullanan diger elektrikli cihazlardan (orn. televizyonlar, radyolar ve radyo kontrollu saatler) en az 2 metre uza-ga yerleştin.

Cihaz, normal calisma kosullarinda sadece ev ici kulla-nim icin tasarlanmistir.

Cihazi nemli ortamlarda veya banyo, tuvalet veya mutfak gibi yuksek ortam sicutigiina sahip odalarda kulanmayin.

Cihaz karbon monoksit (CO) veya radon (Rn) gidermez. Yanma sureçleri ve tehlikeli kimiyasallar iceren kazalar durumunda bir güvenlik cihazi olarak kullani-lamaz.

Cihazi hareket ettirmeniz gerekirse, once guc kayna-giyla baglantisin kisin.

Cihazi guc kablosundan cekerek hareket ettirmeyin.

Filtreleri degistirdikten sonra ellerinizi yikayin.

Akülerin kullanimi,—gin Güvenlik uyarilari

1. Bataryalarin her zaman batarya uzerinde belirtildigi gibi dokru kutuplarla (+ve-)yerlestirildiginden emin olun.
2. Akulere kisa devre yaptirmayin.
3. Sarj edilemeyen akuleri sarj etmeyin.
4. Bataryalari derin deasar olmasina izin vermeyin!
5. Eski ve yenile farkli tip veya ureticinin akulerini karişik bicimde kullanmayin! Bir setin akulerini ayni zamanda degistirin.
6. Kullanımş aküleri derhal cihazdan çiçarin ve dokru bicomde imha edin! Aküleri evsel Güpe atmayın. Bozuk veya bitmis aküler 2006/66/EC direktifi uyarınca geridönusümekaktarlmalidir. Aküleri ve/veya cihazi mevcut toplama kurumlarna iade edin. Imha etme imkanları hakkinda belediye veyasehir yonetiminde bilgi alabilirsiniz.
7. Aküleri lsitmayin!
8. Dogrudan akülerde kaynak veya lehim islemleri yapmayin!
9. Pilleri parcalina ayirmayin!
10. Aküleri deforme etmeyin!
11. Aküleri ateşatmayin!

12. Aküleri Çocukların ulasamayacagi yerlerde saklayin.

13. Cocuklarin denetimsiz olarak akuleri degistirmesi ne izin vermeyin!

14. Aküleri ates, oçak veya böşka isi kaynaklarin yaninda saklamayin. Bataryayıogrudan Günes—isınlarina maruz birakmayin ve sicut havada araç icinde kullanmayin veya depolamayin.
15. Kullanilmayan pilleri original ambalajlarinda saklayin ve metal nesnelerden uzak tutun. Ambalaji acilmis pilleri karistirmayin veya birbirine karistirmayin! Bu bataryada kisa devreye ve boylece hasar, yanarak yaralanmalar ve hatta yangin tehlikesine neden olabilir.
16. Acil durumlar hariç, cihaz uzun sureyle kullanilmayacaksa, aküleri cihazdan Çiakin!
17. Disari sizi ti yapmis akulere ASLA uygun koruma olmadan dokunmayin. Disari sizan akücilte temas etmesi durumunda cilt derhal su altinda yikanmalir. Mutlaka goz ve agzin sivile temas etmemesini saglayin. Temas etmesi durumnda lutfen en kisa zamanda bir hekime basyurun.
18. Akü kontaklarini ve cihazın icindekikıntakları da, aküleri yerlestirmeden once temizleyin.

Uyari! Bu elektrikli alet, calismasi sirasinda elektromanyetik alan olusturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tibbi implantleri olumsuz etkileyebilir. Ciddi ve olumcül yaralanma tehlikesini azaltmak amaciyla, tibbi implant taşiyan kisilerin, elektrikli alet kullanmadan once doktora veya tibbi implant ureticisine danşmalarini oneriyoruz.

6. Teknik veriler

Motor / Tahrik 220 - 240 V~ / 50 Hz

Motor güüçü 110 W
Filtre performansi
Düsseldorf 5 μm
İç滤etre 1 μm
Hacimsel hava akımlı
Hüz yüzsek 740 m3/saat
Hüz orta	675 m3/saat
Hüz Düşülk	600 m3/saat
Otomatik kapatmasüreleri	60 / 120 / 240 min
Ağırkı	Yakl. 8 kg
Ses veiyesi	50 / 55 / 60 dB

Teknik degişiklik yapma hakki saklidir!

Gürültü ve titresim

Uyari: Gurultu, saglginizi son derece olumsuz etkileyebilir. Makine gurultusu 85 dB (A)'yi asarsa, lufen uygun bir koruyucu kulaklik kullanin.

7. Ambalajdan cikarma

• Ambalaji acin ve makineyi dikkatlice disari cikarin.
• Ambalaj malzemesini, ambalaj ve taşima emniyetlerini Çiçarin (varsa).
• Teslimat kapsaminin eksiksiz oldugunu kontrol edin.
• Makine ve aksesuar parçalarinda taşima hasari bulunmadigün kontrl edin. Şikayet olması durumnda derhal tedarkı bilgilendirilmelidir. Daha sonra yapan Şikayetler kabul edilmemektedir.
• Ambalaji, mumkunse garanti suresinin sonuna kadar saklayin.
• Kullanimdan once kullanim kilavuzunu okuyarak cihaz hakkinda bilgi edinin.
• Akesesar, asinma ve yedek parçalarinda sadece original parçalar kullanin. Yedek parçalarini bayinizden temin edbilirsiniz.
• Siparislerinizde her zaman urun numarasini ile cihazin tip ve yapim yiliniz belirtin.

Dikkat!

Makine ve ambalaj malzemesi,*cocuklar icin uygun degildir! Cocuklar; plastik torbalar, folyolar ve kucuk parçalar ile oynamamalidir! Yutma ve bogulmatehlikesi sos konusudur!

8. Yapi

DIIKKAT!

Isletime almadan once cihazi mutlaka komple monte edin!

Kanca civatalarin montaji (Res. 2 - 3)

• Tasima emniyeti civatalarini dokun (Res. 2).
• Somunlari (4) kanca civatalarin (3) tam uzunlu-guna kadar cevirin.
• Kanca civatalarini (3) disli deliklere vidalayin ve somunlari (4) muhafazanin ust kismina dokru kilitleyin (Res. 2).
• Tavanda delikler acin ve birlikte verilen dört tavan sabitleme kanca civatasini tavana monte edin.
• Simdi birlikte verilen zincirler yardimiyla cihazi montaj kancalarina asin. (Res. 3)

BILGI: Cihazi zeminden en az 2,13 m yükseklige sabitleyin.

Heavy duty hava filtresinin kurulumu

Cihazin hava sirkulasyonu yoluyla dizgün calismasini saglamak icin, hava girisinin her iki tarafta duvardan en az 50 cm ve hava cikisinin en az 10 cm uzakta oldugundan emin olun.

Radyo veya televizyon gibi diger elektrikli cihazlardan en az 1 metre uzakta tutun.

Elektrik fisini radyo, televizyon veya diger elektriklicihazlarla ayni prize takmayin. Bu, ekranda titremeye veya parazit gurultusune neden olabilir.

• Ayni yerde uzun sure calistirmak duvarlari lekeleyebilir.
  Optimum hava sirkulasyonu ve(Maximum performans saglamak icin hava giris ve cikislarinin kapal olmadigindan emin olun.

9. Isletime alma

Dikkat!

Isletime almadan once cihazi mutlaka komple monte edin!

Açma/kapatma (Res. 4 - 5)

• Cihazi açmak veya kapatmak icin uzaktan kuman-da (5) veya kumanda alanı (1) üzerindeki "ON/OFF" tusuna basin.

Zamanlayici fonksiyonu (Res. 4 - 5)

Uzaktan kumanda (5) veya kumanda paneli (1) uzerindeki "TIME" tus üç farkli zaman ayarini kumanda eder:

Cihazin bir saat sonra otomatik olarak kapanmasi icin "TIME" tusuna bir kez basin. (Kumanda panelinde 1H isigi yanar).
Cihazin iki saat sonra otomatik olarak kapanmasi icin "TIME" tuşuna iki kez basin.(Kumanda panelinde 2H iligi yanar).
Cihazin dört saat sonra otomatik olarak kapanması icin "TIME" tusuna üç kez basin. (Kumanda panelinde 4H ilşigi yanar.)

Hiz fonksiyonu (Sekil 4 - 5)

Uzaktan kumanda (5) veya kumanda paneli (1) uzerindeki "SPEED" tusu uç farkli hava hizini kumanda eder.

Cihazin en yüksek hava hizina ayarlanması icin "SPEED" tuşuna bir kez basin. (Kumanda panelinde HI isigi yanar.)
Cihazin orta hava hizina ayarlanmasi icin "SPEED" tusuna iki kez basin.(Kumanda panelinde MID tusu yanar.)
Cihazi yavoş hava hizina ayarlamak icin hiz tusuna üç kez basin.(Kumanda panelinde LOW isigi yanar.)

Uzaktan kumandaya pil takma ve degistirme

Uzaktan kumandanin altindaki pil bolmesi kapagini, tirnagi geri cekerek ve aynianda kapagik kalirarak cikarin.
- Pilleri (AAA tipi) yerleştin (teslimat kapsamina dahil degildir). Bu sirada kutuplarin.Doğru olmasina dokkat edin.
- Pil bolmesi kapaçını tekrar yerine takın.

10. Elektrik böglantı

Takili elektro motor istletime hazir bir sekilde baglidir.
Baglanti ilgili VDE ve DIN kurllarina uygundur.

Müsteri tarafindan yapilan sebeke baglantisi ya da kullanilan uzatma hatti bu talimatlara uygun olmalidir.

Hasarli elektrik baglanti kablosu

Elektrikli böglanti kabolarinda siklikla izolasyon hasar-. lari olusur.

Bunun olası nedenleri:

• Baglanti kablolarinin pencere veya kapilardan geçmesi nedeniyle olusan baskilar.
• Baglanti kablosunun.Doğru doşenmemesi veya sabitlenmemesi nedeniyle bukulmesi.
• Baglanti kablosuna basilmasi nedeniyle olusan ke-silmeler.
• Duvar prizinden zorlacekme nedeniyle olusan izolasyon hasarlari.
• Izolasyonun eskimesine baglì catlaklar.

Bu gibi hasarli elektrik böglanti kablolari kullanilmamalidir ve izolasyon hasarlari nedeniyle olum tehlikesi sz konusudur.

Elektrik böglanti kablolarinda duzenli olarak hasar kontrlü yapin. Kontrol sirasinda böglanti kablosunun sebekeye böglı olmamasina dokkat edin.

Elektrik böglanti kabolari geleerli VDE ve DIN yonetmeliklerine uygun olmaldir. Sadece ayin isarete sahip böglanti kabolari kullanin.

Baglanti kablosunda tip kodu baskisinin bulunmasi zorunludur.

Yol verme akimi yuksek makinerde (3000 watt ve üzeri), tek fazl alternatif akimli motorlar icin C 16A veya K 16A sigorta kullanilmasinı tavsiye ediyoruz!

Baglanti turu Y

Bu urun sebeke böglanti hatti hasar görürse, tehlikelerin önlenmesi icin üretici ya da muşteri hizmeti veya benzeri kalifiye bir kisi tarafindan degistirilmelidir.

11. Temizlik

Tehlike!

Tüm temizlik calismalarindan once elektrik fisini Çekin.

• Koruma tertibatlarini, hava deliklerini ve motor gobdesini tozdan ve kirden mumkun oldugu kadar temiz tutun. Cihazi temiz bir bezle silin ya da duşuk basın durumunda basınlci hava ile üfleyin.
  Cihazi her kullanim sonrasinda dokrudan temizlenmesini oneriyoruz.
  Cihazduzeni olarak nemli bezle ve biraz yaqlama sabunu ile temizleyin. Temizlik ya da gozelti maddesi kullanmayin; bunlar cihazin plastik parcalarina zarar verebilir. Cihazin icerisine su girmemesine dikkat edin. Suyun elektro cihaza girmesi, elektrik carpma riskini yikseltir.

12. Depolama

Cihazi ve aksesuararini karanlik, kuru ve buzlanmayan ve cocuklarin erisemeyecegi bir yerde muhafaza edin. Optimum depolama sicakligi 5 ila 30^ arasindadir. Takimi orijinal ambalajinda saklayin. Toz ve islakiga karsi korumak icin takimin uzerini kapatin. Kullanim kilavuzunu takimin yaninda saklayin.

13. Bakim

Filtre degisimi (Res 6-7)

Dikkat! Filtre degisimi sadece elektrik fişi cekiliyken degistirilebilir.

• Cekerek arka kapaşi (2) cikarin.
• Dis filtré (6) ve ic filtré (7) simdi cikarilabilir.
• Dis filtré (6) uflenebilir.
• lç filtré (7) üflenebilir (bunu sadece açık havada yapin!) veya yikanabilir. Tekrar takmadan once filtrelerin tamamen kurumu olması gerekir.
• Dis filtrin (6) uzerinde hava akis yonunu gosten bir ok mevcuttur. Filtrenin doitru yonde yerlestirildiginden emin olun (Res. 7).

Servis bilgileri

Urunun asagidaki parcalarin kullanima veya dogal surece bagli olarak asinmaya tabi oldugu veya asagidaki parcalarin surf malzemeleri olarak gerekli oldugu dikkate alinaldir.

Asinma parcalari*: Filtre

• Teslimat kapsaminda bulunmasi zorunludehyildir!

Baglantilar ve onarimalr

Elektrik donanimindaki baglanti ve onarim calismalari
sadece bir elektrik uzmani tarafindan yapilabilir.

Sorularizin olmasi durumunda sunmaniz gereken bilgiler:

• Motorun akim turu
• Makine tip etiketinin verileri
• Motor tip etiketinin verileri

Yedek parçalar ve aksesuarleri servis merkezimidzen temin edebilirsiniz. Bunun icin dapat sayfasindaki QR kodunu tarayın.

14. Imha ve yeniden degerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri donus-turulebilir ozelliktedir. Lufen ambalajlar cevreye uygun bir sekilde tasfiye edin.

Elektrkli ve elektronik cihaz yasasin (ElektroG) iliskin bilgiler

Elektrikli ve elektronik eskicihazlar evsel atiklara ait degildir,ayr olarak toplanmali veya tasfiye edilmelidir!

• Eski cihazda takil olmayan eskibatarya veya aküler, verilmeden once tahrip edilmeden Çikarilmalidir! Bunlar batarya yasasinagore tasfiye edilir.
• Elektrik ve elektronik cihaz sahipleri veya kullanıçları, bunlari kullandık tan sonra yasal olarak iade etmekle yukumludır.
• Eski cihazdaki kisisel verilerinin tasfiye icin silinmesinden son kullanici sorumludur!
• Uzerinde carpi olan cöp kutusu sembolü, elektrkli ve elektronik cihazlarin ev cöpüne atilmayacına isaret eder.

• Elektrikli ve elektronik eski cihazlar aşaqidaki yerle re ücretşiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (orn. belediye santiyeleri).

• Saticilarin bunlari gönüllü olarak geri almak veya sunmakla yükümlü olması kosuluyla, elektronik cihazlara yönelik satı noktaları (sabit ve cevrim ici).
  -Cihaz basina,kenar uzunluqu maksimum 25 santimetre波兰 yaklasik uceski elektronik ciha zi, oncesinde yeni bir cihaz satin almadan veya bolgenizdeki baska bir yetkili toplama yerine go-turmeden ureticiye ucretsiz olarak teslim edebilirsiniz.

• Üreticinin ve saticiin diger ek iade alma kosulla-rini ilgili musteri hizmetlerinden ögrenebilirsiniz.

• Üretici tarafindan özel bir eve)yeni bir elektronik ci-hazin teslim edilmesi durumunda,son kullanicanin talebi uzerine eski elektronik cihazin ücretsis olarak teslim alinmasini saglayabilir. Bu konu ile ilgili üreticinin musteri hizmetleri ile iletisimeGPCIN.

• Bu beyanlar sadece Avrupa Birligi ükelerinde kurulu olan ve satilan ve 2012/19/AB Avrupa Yonetmeligiine tabi olan cihazlar icinGPCERlidir. Avrupa Birligi disindaki ükelerde, elektronik ve elektrikli eski cihazlarin tasfiye islemi icin farkli duzenlemelerGPCERl olabilir.

Batarya yasasi ile ilgili bilgiler (BattG)

Kullanilmis piller ve sargar edilebilar piller eysel atiklara dahil edilmemeli, ayir olarak toplanmali ve bertaraf edilmelidir!

• Bataryalarin veya akulerin elektrikli cihazlardan guvenli bir sekilde cikanlmasi ve bunlarn tipi veya kimyasal sistemi ile ilgili bilgiler icin kullanim ve montaj kulavuzundaki diger bilgileri dikkate alin.

• Batarya ve akü sahipleri veya kullanıçları, bunlari kullandık tan sonra yasal olarak iade etmekle yükumludır. iade, normal ev miktar alanin teslimat ile sinirildır.

• Eski bataryalar cevreye ve sagliga zarar verebilecek zararl maddeler ve agir metaller icerebilir. Eski bataryalarin degerlendirilmesi ve iceriigindeki kaynaklarin kullanimi bu iki onemli varligin korunmasina yardimci olur.

• Uzerinde carpi olan cop kutusu sembolü, batarya-larin ve akülerin ev copune atilmayacagina isaret eder.

• Cöp kutusu sembolünün-altinda ek olarak Hg, Cd veya Pb isaretleri yer aliyorsa, bu asaqidakileri ifade eder:

-Hg:Batarya % 0,0005^ ten fazla civa icerir
- Cd: Batarya %0,002'den fazla kadmiyum icerin

• Pb: Batarya %0,004'ten fazla kurşun icerir
• Aküler ve bataryalar aşaqidaki yerlere ücretsiz olarak teslim edilebilir:
• Kamusal tasiye veya toplama yerleri (orn. belediye santiyeleri)
• Batarya ve akü satıns noktaları
• Eski cihaz bataryaları icin iade noktaları ve ortak iade sistemi
• Üreticinin iade noktası (ortak iade/systemine üye degilse)
• Bu beyanlar sadece Avrupa Birligi ükelerinde kurulu olan ve satilan ve 2006/66/AT Avrupa Yonetmeliğine tabi olan aküler ve bataryalar icinGPCERlidir. Avrupa Birligi disindaki ükelerde, akü ve bataryalarin tasifiye islemi icin farkli duzenlemelerGPCERl olabilir.

15. Ariza giderme

Aşaqidaki tabloda hata belirtileri yer almaktadir ve makine.Doğru calismadigi takdirde{nasil gezum ureteçeginiz anlatilmaktadir. Bu tablo ile sorunu tespit edip gideremediginiz takdirde yetkili servise basvurun.

Ariza Olasi sebep Yarıdağ
Motor/calısmaya\ başlamıyor.	Şebeke kablosu veya sitorta arınalık. Şebeke kablosunu ve sitortayl kontrl edin.
	Motor ya da şalter arınalık. Uzman bir elektrikçi ile ileşiime.Since.
Hava akimi çok zayınf.	Dışı:filtre Türkıncı. Filtreyi üfleyin veyadehyişirin.
	İç:filtre Türkıncı. Filtreyi üfleyin veyadehyişirin.

Bu uygunluk beyanin dinzenlenmesinden yalnizca uretici sorumludur.

Isbu uygunluk beyanin dinzlenlendiigi burada adi gecen urun, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sinirlandirilmasina iliskin 2011/65/AT sayil direktifini yerine getirmektedir.

Apaçik kusurlarimallarin alinmasindan 8 gun icinde bildirlimesi gerekir, aksi takdirde alici bu kusurlari icin tum talepler kaybeder. Biz ucretsiz, yararsiz olmaldir malzeme veya isclik ust utste saptanabilir bu sure icinde her bir parca takmadan boyle bir sekilde teslim tarihinden itibaren zimni garanti suresine uygun tedavi ile makinerderbeir garanti veriyoruz. Biz tedarikgiler karst garanti talepleri hakki olarak Kendimizi uremek degil bu parca icin, biz, sadece teminat olun. Aliciya yeniparcalirn yerlestirlimesi icin maliyetleri.Donusum ve azaltma iddialarvi deiger tazminat talepleri dahil degildir.
