SC 3 Upright EasyFix - Buhar temizleyici Kärcher - Ücretsiz kullanım kılavuzu

Ürün Tipi	Buharlı Temizleyici Süpürge
Marka	Kärcher
Model	SC 3 Upright EasyFix
Kullanım	Sert zeminlerin temizliği (fayans, taş, PVC, laminat, mühürlü parke) ve halı tazeleme
Isıtma Gücü	1600 W
Gerilim / Frekans	220-240 V ~ 50-60 Hz
Koruma Sınıfı	I
Koruma Türü	IPX4
Isınma Süresi	30 saniye
Sürekli Buhar Akışı	40 g/dk
Su Tankı Kapasitesi	0,5 L
Ağırlık (aksesuarsız)	3,1 kg
Boyutlar (U x G x Y)	314 x 207 x 1185 mm
Buhar Modları	3: Ahşap (düşük), Halı (orta), Fayans/Taş (yüksek)
Kireç Çözücü Kartuş	Entegre, değiştirilebilir – doygunluk göstergesi
Dahil Aksesuarlar	Zemin başlığı, mikrofiber bez (1 adet), halı kaydırağı
Opsiyonel Aksesuarlar	Aşındırıcı bez, ek mikrofiber bez
Bez Bakımı	Makinede 60 °C'ye kadar yıkama, yumuşatıcı kullanmayın
Güvenlik	Emniyet vanası, termik sigorta, kaymaz tutamak, kartuş doygun olduğunda pompanın otomatik durması
Su Sertliği Ayarı	Evet (RESET tuşu ile) – 4 seviye (I-IV)
Garanti	Ülke koşullarına göre – Kärcher teknik servisi ile iletişime geçin

Sık sorulan sorular - SC 3 Upright EasyFix Kärcher

Su tankı nasıl doldurulur?

Tankı kapağını açarak doğrudan cihaz üzerinde doldurabilir veya yukarı doğru çekerek çıkarabilirsiniz. Maksimum 0,5 L'ye kadar içme suyu ile doldurun. Kireç çözücü kartuşun yerinde kalmasına dikkat edin.

SC 3 Upright EasyFix ile hangi zemin türlerini temizleyebilirim?

Isıya ve neme dayanıklı sert zeminler için uygundur: fayans, taş, PVC, laminat, mühürlü parke. Mühürlü ahşap zeminler için 'Ahşap' modunu kullanın. Mantar veya mühürlü olmayan yüzeylerde kullanmayın.

Buhar modu nasıl seçilir?

3 mod arasından seçim yapmak için tutamaktaki buhar modu ayar tuşuna basın: Ahşap (düşük akış), Halı (orta akış), Fayans/Taş (yüksek akış). Başlangıç için yüksek mod önerilir.

Deterjan kullanmalı mıyım?

Hayır, cihaz sadece su ile çalışır. Asla deterjan, parfüm veya başka katkı maddeleri eklemeyin, çünkü cihaza zarar verebilirler.

Buhar zayıf veya yoksa ne yapmalı?

Kireç çözücü kartuşun tanka doğru şekilde yerleştirildiğini kontrol edin. Kırmızı 'Kartuş Değiştirme' ışığı yanıp sönüyor veya sabit yanıyorsa kartuşu değiştirin. Değiştirdikten sonra RESET tuşuna 4 saniye basılı tutun, ardından buhar tetiğine basarak 30 saniye boyunca temizleyin.

Mikrofiber bezler nasıl bakım yapılır?

Maksimum 60 °C'de makinede yıkayın. Emme kapasitelerini korumak için yumuşatıcı kullanmayın. Kurutma makinesinde kurutulması önerilmez.

Kireç çözücü kartuş değiştirilmeli mi?

Evet, kartuşun sınırlı bir ömrü vardır. Kırmızı ışık bitiminden 2 saat önce yanıp sönmeye başlar, ardından 1 saat kala daha hızlı yanıp söner. Sabit yandığında pompa durur: kartuşu değiştirin ve RESET tuşu ile sıfırlayın.

Bu cihazla halı temizleyebilir miyim?

Evet, verilen halı kaydırağını zemin başlığına takın (altına mikrofiber bez koyarak). 'Halı' buhar modunu kullanın ve aynı noktada 5 saniyeden fazla kalmayın. Önceden halının dayanıklılığını kontrol edin.

Cihaz su sertliğine göre nasıl ayarlanır?

Cihazı kapatın, fişe takın, ardından cihazı açarken RESET tuşuna basılı tutun. Işık mevcut seviyeye göre (1 ila 4 kez) yanıp söner. Seviyeyi değiştirmek için RESET'e birkaç kez basın, ardından onaylamak için 3 saniye basılı tutun.

Arıza veya işlev bozukluğu durumunda ne yapmalı?

Öncelikle kılavuzun 'Sorun Giderme' bölümüne bakın. Sık nedenler: kireç çözücü kartuşun bitmesi, tankın yanlış doldurulması veya termik sigortanın atması. Sorun devam ederse yetkili Kärcher servisi ile iletişime geçin.

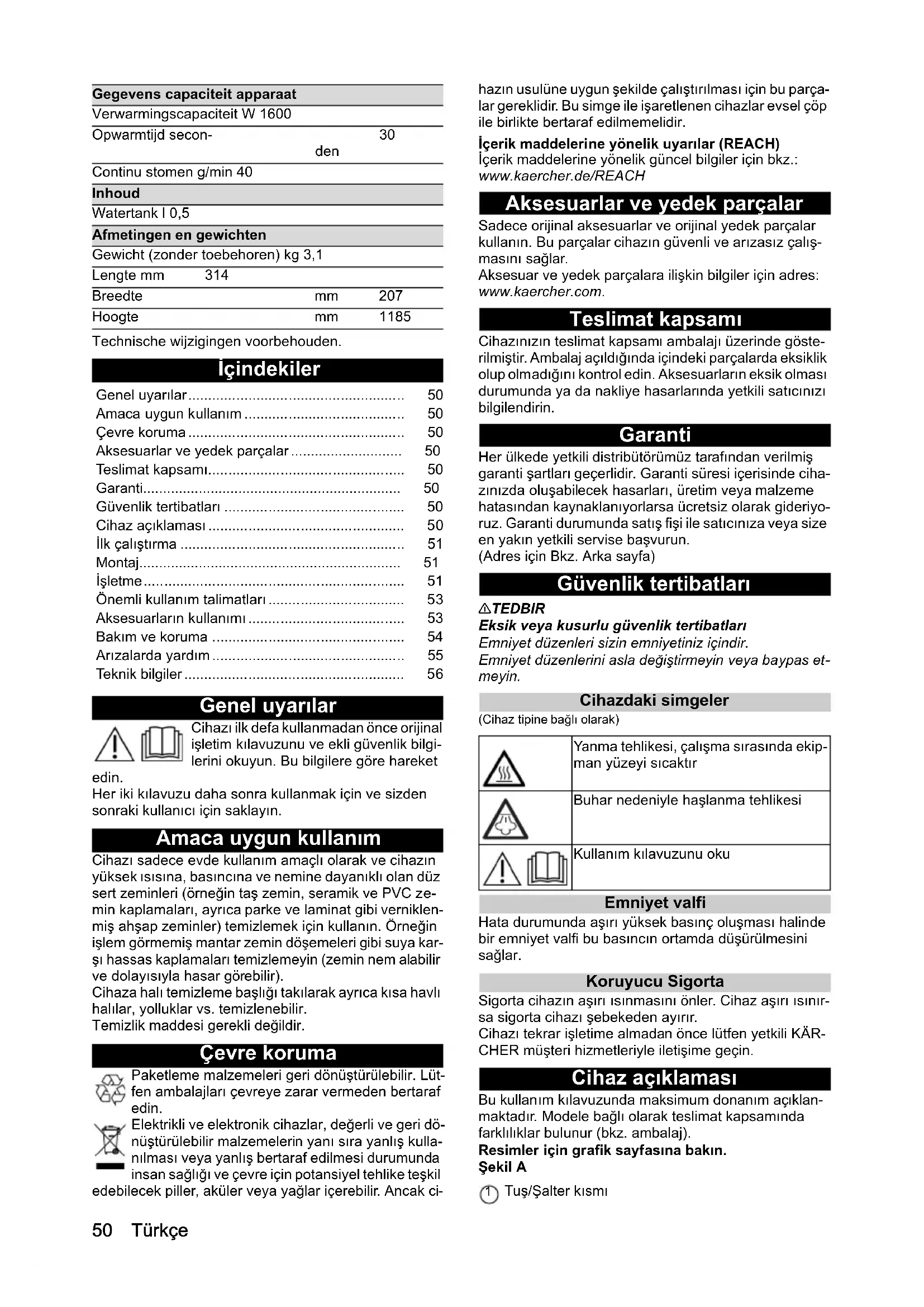

KULLANIM KILAVUZU SC 3 Upright EasyFix Kärcher

Amaca uygun kullanım 50

Çevre koruma 50

Aksesuar ve yedek parçalar 50

Teslimat kapsamı 50

Garanti 50

Güvenlik tertibatları 50

Cihaz açıklaması 50

İlk çalıştırma 51

Montaj 51

İşletme 51

Önemli kullanım talimatları 53

Aksesuarın kullanımı 53

Bakım ve koruma 54

Arızalarda yardım 55

Teknik bilgiler 56

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Amaca uygun kullanım

Cihazı sadece evde kullanım amaçlı olarak ve cihazın yüksek ısısına, basıncına ve nemine dayanıklı olan sert zeminleri (örneğin taş zemin, seramik ve PVC zemin kaplamaları, ayrıca parke ve laminat gibi verniklenmiş ahşap zeminler) temizlemek için kullanın. Örneğin işlem görmemiş mantar zemin döşemeleri gibi suya karşı hassas kaplamaları temizlemeyin (zemin nem alabilir ve dolayısıyla hasar görebilir).

Cihaza halı temizleme başlığı takılarak ayrıca kısa havlı halılar, yolluklar vs. temizlenebilir.

Temizlik maddesi gerekli değildir.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak ci

hazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöple birlikte bertaraf edilmemelidir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilen garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satışı ile satıcınıza veya size en yakın yetkili servise başvurun.

(Adres için bkz. Arka sayfa)

Güvenlik tertibatları

TEDBİR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Cihazdaki simgeler

(Cihaz tipine bağlı olarak)

	Yanma tehlikesi, calisma sirasinda ekip- man:yüzeyi sıçaktır
	Buhar nedeniyle haslanma tehlikesi
	Kullanım kılıvuzunu oku

Emniyet valfi

Hata durumunda aşırı yüksek basınç oluşması halinde bir emniyet valfi bu basıncı ortamda dengeler.

Koruyucu Sigorta

Sigorta cihazın aşırı ısınmasını önler. Cihaz aşırı ısınırsa sigorta cihazı şebekeden ayırır.

Cihazı tekrar işletime almadan önce lütfen yetkili KÄRCHER müşteri hizmetleriyle iletişime geçin.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele bağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj).

Resimler için grafik sayfasına bakın.

Şekil A

Tuş/Şalter kısmı

② Şalter-Kapalı ③ Şalter-Açık ④ Kontrol lambası (kırmızı) - Kireç giderme kartuşu değişimi. ⑤ RESET tuşu

• Su sertliğinin ayarlanması
• Kartuş değişiminden sonra onaylama (6) LED işletim göstergesi Ritmik şekilde kırmızı yanıp sönme - şebeke gerilimi mevcut ve cihaz ısınıyor Yeşil - cihaz çalışmaya hazır ⑦ Buhar kademeleri için gösterge Buhar kademesi ayarı için tuş Buhar kademesi 1 - Ahşap ⑩ Buhar kademesi 2 - Halı ① Buhar kademesi 3 - Seramik / Taş ⑫ Tutamak ⑬ Tutamak duvar kayma emniyeti ⑭ Buhar kolu ⑮ Sabitlemeli kablo kancası ⑯ Kireç giderme kartuşu ⑰ Su doldurma ağzı ⑱ Depo kapaklı ve taşıma saplı su deposu ⑲ Şebeke fişli şebeke bağlantı hattı ⑳ Yer süpürme başlığı için kilit açma tuşu ㉑ Yer süpürme başlığı ㉒ Cırt cırt bağlantısı ㉓ Mikrofiber yer bezi (1 adet) ㉔** Mikrofiber yer bezi (2 adet) ㉕** Ovucu yer bezi (1 adet) ㉖ Halı temizleme başlığı ** İsteğe bağlı

İlk çalıştırma

DİKKAT

Kireçlenme nedeniyle cihazda zarar

Kireç giderme kartuşu ancak cihazı ilk kullanımdan önce yerel su sertliğine göre ayarladığınız takdirde optimum şekilde çalışır.

Cihazı yerel su sertliğine ayarlayın.

Cihazı farklı su sertliğine sahip bir bölgede (ör. taşınma sonrasında) kullanmadan önce güncel su sertliğine ayarlayın.

1. Kireç giderme kartuşunu su deposunun içine yerleştirin ve sıkı oturuncaya kadar bastırın.

Şekil F

1. Su sertliğini ayarlayın, bkz. Bölüm "Su sertliğinin ayarlanması".

Not

Kireç giderme kartuşu çıkarılıp yerleştirildikten sonra ilk buhar uygulama işleminde çıkan buhar zayıf veya düzensiz olabilir ve su damlaları çıkabilir. Cihaz, kireç giderme kartuşunun suyla dolacağı kısa bir alıştırma süresine ihtiyaç duyar. Çıkan buhar miktarı, yaklaşık 30 saniye sonra maksimum buhar miktarına ulaşıncaya kadar sürekli artar.

derme kartuşunun suyla dolacağı kısa bir alıştırma süresine ihtiyaç duyar. Çıkan buhar miktarı, yaklaşık 30 saniye sonra maksimum buhar miktarına ulaşıncaya kadar sürekli artar.

Not

Burada, buhar kademesi 3'ün (seramik/taş) seçildiğine dikkat edin, aksi halde çalışma süresi daha uzundur.

Montaj

Tutamağın monte edilmesi

1. Ana cihazı sıkı tutun.
2. Tutamağı, duyulur şekilde yerine oturacak şekilde sonuna kadar ana cihaza yerleştirin. Tutamak sıkıca cihazın içine oturmalıdır.

Şekil B

Yer temizleme başlığının monte edilmesi

1. Cihazı tutamaktan sıkı tutun.
2. Ana cihazın alt bölümünü, duyulur şekilde yerine oturuncaya kadar yer temizleme başlığına takın. Şekil C

İşletme

Elektrik kablosunun açılması

△UYARI

Akım çarpma tehlikesi

Elektrik kablosu komple açılmadığı takdirde cihazın ulaşabileceği mesafeyi yanlış hesaplama ve dolayısıyla elektrik kablosunun aşırı esnemesi ve hasar görmesi tehlikesi mevcuttur.

Elektrik kablosunu daima tam olarak açın.

Not

Kablonun çıkarılması için alt kablo tutucusu 360° çevrilebilir. Üst kablo kancasının çevrilmesi mümkün değildir.

1. Alt kablo tutucusunu yukarı doğru çevirin.
2. Elektrik kablosunu kancadan komple çıkarın.
3. Temizlik yaparken kablonun üzerinden geçilmemesi için kabloyu üst veya alt kablo kancasının sabitlemesine tutturun.

Şekil J

Su doldurma

Su deposu her zaman doldurulabilir.

DİKKAT

Kapatılmamış depo kapağı veya tam sıkı şekilde oturmayan su deposu nedeniyle maddi hasar oluşabilir.

Eğer depo kapağı tam olarak kapatılmazsa veya su deposu doğru şekilde cihazın içine yerleştirilmezse, dışarıya sıvı akabilir ve zemin kaplamasında hasar oluşturabilir.

Su deposu doluyken depo kapağının doğru şekilde kapatılmış olmasına ve su deposunun cihaza sıkıca oturmasına dikkat edin.

DİKKAT

Cihazda hasarlar

Uygun olmayan su nedeniyle memeler tıkanabilir. Kurutma makinesinden yoğuşma suyu doldurmayın. Toplanmış yağmur suyu doldurmayın.

Temizleme maddesi veya başka ilaveler (örn. kokular) doldurmayın.

Not

Su deposuna su doldurulurken, kireç önleyici kartuş, su deposunun içinde olmalıdır.

Su deposunun doğrudan cihazda takılıyken doldurulması

1. Cihazı sıkı tutun.
2. Depo kapağını yüz ve su deposuna doğrudan cihazda takılıyken maks. 0,5 litre çeşme suyu doldurun.

Şekil G

1. Depo kapağını kapatın.

Su deposunun doldurulmak üzere sökülmesi

1. Cihazı sıkı tutun.
2. Alt kablo kancasını yukarıya doğru çevirin.
3. Su deposunu sapından tutarak dikey olarak yukarı doğru çekin.
4. Depo kapağını açın ve maks. 0,5 litre çeşme suyu doldurun.

Şekil H

1. Depo kapağını kapatın.
2. Su deposunu yerleştirin ve yerine oturuncaya kadar aşağı doğru bastırın.

Cihazın çalıştırılması

DİKKAT

Devrilme Sonucu Cihaz Hasari ve Maddi Hasar

Çalışmaya ara verildiğinde veya depolama sırasında yetersiz emniyet tedbirleri nedeniyle cihaz düşebilir ve hasar görebilir. Bu esnada ayrıca dışarı sıvı akışı olabilir ve zemin kaplamasına zarar verebilir.

Cihazı zemin başlığı ile birlikte sağlam bir zemine veya tutamaktaki duvar kayma emniyeti duvara temas edecek şekilde dik konumda sağlam bir duvara dayayın.

DİKKAT

Yanlış ayarlanmış su sertliği nedeniyle cihazda zararlar

Kireç giderme kartuşu ancak cihazı yerel su sertliğine uyarladığınızda optimum işlev görür. Yanlış ayarlanan su sertliğinde cihaz kireçlenebilir.

Cihazı ilk işletmeden önce yerel su sertliğine uyarlayın, bakınız Bölüm Su sertliğinin ayarlanması.

Not

Kireç giderme kartuşu çıkarılıp yerleştirildikten sonra ilk buhar uygulama işleminde çıkan buhar zayıf veya düzensiz olabilir ve su damlaları çıkabilir. Cihaz, kireç giderme kartuşunun suyla dolacağı kısa bir alıştırma süresine ihtiyaç duyar. Çıkan buhar miktarı, yaklaşık 30 saniye sonra maksimum buhar miktarına ulaşılıncaya kadar sürekli artar.

Not

Burada, buhar kademesi 3'ün (seramik / taş) seçildiğine dikkat edin, aksi halde çalışma süresi daha uzundur.

1. Cihazı sağlam bir zemin üzerine yerleştirin.

Şekil I

1. Şebeke fişini bir prize takın.

Şekil K

1. Açık şalterine basın.

Şekil L

1. LED işletim göstergesi ritmik şekilde kırmızı yanıp söner.

Şekil M

1. LED işletim göstergesi yanar. 30 saniye sonra sabit olarak yeşil yanar.

Şekil N

Cihaz kullanıma hazırdır.

Buhar miktarının ayarlanması

Buhar miktarının ayarı, temizlenecek yüzeye göre belirlenir.

• Tutamakta bulunan yön oklu tuşa istenen buhar kademesi seçilinceye kadar basılmalıdır.

Şekil P

3 farklı buhar kademesi seçeneği mevcuttur:

Seramik / Taş - en:yüksek buhar kadesi

Hali - erva huar kadesemi

Ahçap - en:düşük buhar kadesemi

Not

Cihaz açıldıktan sonra daima en yüksek buhar kademesi (seramik / taş) seçilidir.

• Buhar miktarını ayarladıktan sonra buhar koluna basın.

Şekil O

Su ilave etme

Not

Su seviyesi, kısmen şeffaf olan temiz su deposundan görülebilir.

Su ilave ederken kireç giderme kartuşu cihazda sabitlenmiş olarak kalır.

Depo kapağını açın ve su deposuna, doğrudan cihazda takılıyken maks. 0,5 litre çeşme suyu doldurun.

Şekil G

ya da

• Su deposunu çıkarın, depo kapağını açın ve maks. 0,5 litre çeşme suyu doldurun, su ilave etme bölümüne bakınız.

Şekil H

İşletmeyi iptal etme

DİKKAT

Yoğuşma suyu/nem nedeniyle maddi hasar

Çalışmaya uzun süre ara verildiğinde herhangi bir maddi hasar oluşmaması için cihazın muhafaza edilmesi başlıklı bölüme bakınız.

Enerji tasarrufu için cihazın 20 dakikadan uzun işletme aralarında kapatılmasını öneririz.

1. Kapalı şalterine basın.

Şekil S

Cihazın kapatılması

1. Kapalı şalterine basın.

Şekil S

Cihaz kapalıdır.

1. Şebeke fişini prizden çıkarın.

Şekil T

DİKKAT

Su bozukluğu nedeniyle cihazda zarar

Cihaz 2 aydan uzun bir süre işletmeye alınmadığında depodaki su bozulabilir.

İşletime uzun süre ara vermeden önce su deposunu boşaltın.

1. Su deposunu boşaltın.

Şekil U

Cihazın muhafaza edilmesi

DİKKAT

Yoğuşma suyu/nem nedeniyle maddi hasar

Temizlik yapıldıktan sonra yer bezi veya yer temizleme başlığı / cihaz içinde bulunan nem zemin kaplamasına zarar verebilir.

Temizlik çalışmalarından sonra yer bezini / halı temizleme başlığını çıkarın ve yer süpürme başlığını / cihazı kurutun.

Cihazı hassas zeminlerin üzerinde bırakmayın veya depolamayın.

1. Yer bezini veya yer bezi ve halı temizleme başlığını çıkarın, yer süpürme başlığı ve halı temizleme başlığı bölümüne bakınız.

Şekil D

Şekil E

1. Yer süpürme başlığında / cihazda bulunan nemi giderin.
2. Elektrik kablosunu alt ve üst kablo kancasına dolayın.

Şekil V

1. Cihazı dikey konumda sağlam bir zemin üzerinde veya duvara muhafaza edin.

Şekil I

1. Cihazı kuru ve donma tehlikesi bulunmayan bir konumda saklayın.

Önemli kullanım talimatları

Taban Yüzeyini Temizleyiniz

Cihazı kullanmadan önce zemini süpürmenizi veya havalandırmanızı öneririz. Böylece ıslak temizleme işleminden önce toprak, kir ve kum parçacıklarından arındırılmıştır.

Temiz kaplanmış veya verniklenmiş yüzeyleri temizleyin

DİKKAT

Hasar gören yüzeyler

Buhar, balmumunu, mobilya cilasını, plastik kaplamaları veya boyayı ve ayrıca kenarlarda bulunan kenarlıkları çözebilir.

Buharı yapışkan kenarlara maruz bırakmayın, zira kenarlık gevşeyebilir.

Cihazı, mühürlü olmayan ahşap veya parke zeminleri temizlemek için kullanmayın.

Cihazı boyalı veya plastik kaplanmış yüzeyleri, örneğin mutfak mobilyaları, kapılar veya parke temizlemek için kullanmayın.

Yer süpürme başlığı, örneğin taş zemin, seramik ve PVC zeminler gibi yıkanabilir zemin kaplamalarının temizlenmesi, ayrıca parke ve laminat gibi verniklenmiş ahşap zeminlerin temizlenmesi için uygundur.

DİKKAT

Buhar kaynaklı hasarlar

Isı ve buhar etkisi hasarlara neden olabilir.

Kullanım öncesi, ısı direncini ve buharın etkisini gözle görülmeyen bir yerde az miktarda buhar ile kontrol edin.

Verniklenmiş ahşap zeminlere önceden ayarlanmış ahşap kademesi ile buhar uygulayın ve aynı yerde uzun süre kalmayın.

Not

Temizlenecek yüzey üzerindeki temizlik maddesi kalıntıları veya bakım emülsiyonları, buharlı temizleme sıra

sında çizgilere neden olabilmekle birlikte bunlar birkaç uygulamadan sonra kaybolmaktadır.

TEDBİR

Ayakta yanıklar

Buhar uygulama işlemi sırasında yer süpürme başlığı / yer bezi ısınır.

Yer bezi çektirilirken sıcak su damlayabilir.

Yer süpürme başlığını / yer bezini sadece uygun ayakkabılarla kullanın ve çıkarın.

1. Yer bezini yer süpürme başlığına sabitleyin.

a Yer bezini, cırt cırt bantlar ile yukarı doğru olacak şekilde yere koyun. b Yer süpürme başlığını hafif baskı uygulayarak yer bezi üzerine koyun.

Şekil D

Yer bezi, cırt sabitleme sayesinde yer süpürme başlığına kendiliğinden yapışır.

Mikrofiber yer bezi

Mikrofiber yer bezi, örneğin taş zemin, seramik ve PVC zeminlerin, ayrıca parke ve laminat gibi verniklenmiş ahşap zeminlerin temizlenmesi için uygundur. Mikrofiber yer bezi ayrıca, halı süpürme başlığı ile birlikte halıların temizlenmesi için de uygundur.

Ovucu yer bezi

Ovucu yer bezi, seramik veya taş gibi hassas olmayan zeminlerin temizlenmesi için uygundur.

DİKKAT

Zemin kaplamalarında hasar

Ovucu yer bezi hassas zemin kaplamalarına veya yüzeylere HASAR VEREBİLİR.

Ovucu yer bezini ahşap yüzeyleri temizlemek için kullanmayın.

Ovucu yer bezi halı temizleme başlığı ile kullanılmamalıdır.

Yer bezinin sökülmesi

1. Yer bezinin ayak plakası üzerine bir ayak yerleştirin ve yer süpürme başlığını yukarı doğru kaldırın. Şekil D

Not

Zemin bezinin cırt bandı başlangıçta çok güçlüdür ve yer süpürme başlığından çıkarılması muhtemelen zor olacaktır. Zemin bezi birkaç kez kullanıldıktan ve yıkandıktan sonra yer süpürme başlığından kolayca çıkarılır ve optimum yapışma seviyesine ulaşmış olur.

Yer süpürme başlığının ana cihazdan çıkarılması

DİKKAT

Cihazın dengesizliğinden dolayı maddi hasar

Yer süpürme başlığının çıkarılması sayesinde cihazın dengesi bozulabilir ve böylece cihazın düşmesi sonucunda cihaz ve zemin kaplaması zarar görebilir.

Yer süpürme başlığını monte ettikten sonra artık ana cihazdan çıkarmayın.

Yer süpürme başlığını sadece servis işlemleri için servise göndermek amacıyla çıkarın.

1. Kapalı şalterine basın. Şekil S
2. Şebeke fişini prizden çıkarın. Şekil T
3. Su deposunu boşaltın. Şekil U
4. Cihazı tutamaktan sıkı tutun.
5. Yer süpürme başlığının kilit açma tuşuna basın.
6. Yer süpürme başlığı cihazdan ayrılır ve alınabilir. Şekil W
7. Cihazı yatık konumda güvenli şekilde depolayın.

Halı temizleme başlığı

Halı temizleme başlığı ile halılar temizlenebilir.

DİKKAT

Halı temizleme başlığı ve halıda hasarlar

Halı temizleme başlığında kirlenmelerin yanı sıra ısı ve tam istatma halıda hasarlara yol açabilir.

Halı temizleme başlığını sadece yer süpürme başlığına mikrofiber bez takarak kullanın.

Hali temizleme başlığını kullandığınızda sadece ilgili buhar kademesi ile temizlik yapın (tutamaktaki gösterge, zemin kaplaması sembolü hali - orta buhar kademesi).

Uygulama öncesinde ısı direnci ve buhar tesirini halının üzerinde görünmeyen bir noktada; çok küçük bir buhar miktarı ile test edin.

Hali üreticisinin temizlik talimatlarını dikkate alın.

Hali temizleme başlığını kullanmadan önce halının süpürülmüş ve lekelerin çıkarılmış olmasına dikkat edin.

Uygulama öncesinde ve çalıştırma molaları sonrasında cihazdaki olası su birikmelerini (yoğuşma suyu) buhar vakumlama yoluyla bir su giderine (zemin bezi olmadan / aksesuar ile) boşaltın.

Güçlü bir nemlenme ve ısı etkisi nedeniyle hasar riskini önlemek için buharı sürekli aynı noktaya (maksimum 5 saniye) tutmayın.

Hali temizleme başlığını yüksek havlı halılarda kullanmayın.

Hali temizleme başlığını yer süpürme başlığına sabitleyin.

1. Zemin bezini yer süpürme başlığına sabitleyin, bakınız Bölüm Yer süpürme başlığı. Şekil D
2. Yer süpürme başlığını hafifçe bastırarak hali temizleme başlığının içinde kilitleyin. Şekil E
3. Halı temizliğine başlayın.

Hali temizleme başlığının yer süpürme başlığından çıkarılması

TEDBİR

Ayakta yanıklar

Hali temizleme başlığı buharlaştırma sırasında ısınabilir.

Hali temizleme başlığını çıplak ayakla veya ıslak terlikle çalıştırmayın ve çıkarmayın.

Hali temizleme başlığını sadece uygun ayakkabılarla çalıştırın ve çıkarın.

1. Halı temizleme başlığının kulağını ayakkabının ucuyla aşağı doğru bastırın.
2. Yer süpürme başlığını yukarı doğru kaldırın. Şekil E

Bakım ve koruma Su deposunun boşaltılması

DİKKAT

Su bozukluğu nedeniyle cihazda zarar

Cihaz 2 aydan uzun bir süre işletmeye alınmadığında depodaki su bozulabilir.

İşletme aralarından önce su deposunu boşaltın.

1. Kapalı şalterine basın.

Cihaz kapalıdır.

1. Şebeke fişini prizden çekin.
2. Depo kapağını çıkarın.
3. Su deposunu boşaltın. Bu işlem sırasında kartuş su deposunda bırakılabilir. Şekil U

Kireç giderme kartuşunun değiştirilmesi

DİKKAT

Cihazda zararlar ve kısaltılmış kullanım ömrü

Kireç giderme kartuşunun değiştirme aralıklarına (kontrol ışığı göstergesi) uyulmaması cihazda zararlara yol açabilir ve cihazın kullanım ömrünü kısaltır.

Değiştirme aralıklarına (kontrol ışığı göstergesi) uyun.

Not

Değiştirme aralıkları yerel su sertliğine bağlıdır. Sert suyu olan bölgeler (ör. III/IV) yumuşak suyu olan bölgelere (ör. I/II) göre daha kısa değiştirme aralıklarına sahiptir.

Çalışma süresinin sonunda kontrol ışığı göstergesi

Kireç giderme kartuşunun değiştirilmesi gerektiği "Kireç giderme kartuşu kontrol ışığı" üzerinden aşağıdaki şekilde görüntülenir:

• Çalışma süresinin dolmasından 2 saat önce kontrol ışığı yanıp söner.

Şekil R

• Çalışma süresinin dolmasından 1 saat önce kontrol ışığı daha hızlı yanıp söner.
• Kireç giderme kartuşunun çalışma süresi dolmuşsa, kontrol lambası da aynı cihazdaki LED şerit gibi sürekli kırmızı yanar. Tutamaktaki zemin kaplaması sembolleri yanmaz. Pompa, cihazda herhangi bir hasar oluşmaması için kendiliğinden kapanır (su buharı gelmez).

Kireç giderme kartuşunun yerleştirilmesi

DİKKAT

Cihazda zarar

Tüketilmiş kireç giderme kartuşunun tekrar yerleştirilmesi halinde cihaz zarar görebilir.

Kartuşların karıştırılmasını önlemek için itinalı çalışın.

Takma uyarısı

Kireç giderme kartuşu çıkarılıp yerleştirildikten sonra 1. buhar uygulama işleminde çıkan buhar zayıf veya düzensiz olabilir ve su damlaları çıkabilir. Cihaz, kireç giderme kartuşunun suyla dolacağı kısa bir alıştırma süresine ihtiyaç duyar. Çıkan buhar miktarı, yaklaşık

30 saniye sonra maksimum buhar miktarına ulaşılıncaya kadar sürekli artar.

Not

Su deposunun çıkarılması sayesinde kireç giderme kartuşu çok daha rahat çıkarılabilir ve tekrar yerleştirilebilir.

1. Kapalı şalterine basın.

Cihaz kapalıdır.

1. Depo kapağını çıkarın.
2. Kireç giderme kartuşunu çıkarın.
3. Yeni kireç giderme kartuşunu yerleştirin ve sıkı oturuncaya kadar bastırın.
4. Açık şalterine basın. Cihaz açıktır.
5. RESET tuşunu 4 saniye basılı tutun. "Kireç giderme kartuş değişimi" kontrol ışığı söner ve kireç giderme kartuşunun çalışma süresi yeniden başlar.

Şekil Q

1. Cihazın ısınmasını bekleyin.
2. Kireç giderme kartuşunun havasını boşaltmak için buhar kolunu yaklaşık 30 saniye basılı tutun.

Su sertliğinin ayarlanması

DİKKAT

Kireçlenme nedeniyle cihazda zarar

Kireç giderme kartuşu yerleştirilmediğinde ve yanlış ayarlanan su sertliğinde cihaz kireçlenebilir.

Her zaman kireç giderme kartuşu ile çalışın.

Cihazı yerel su sertliğine ayarlayın.

Cihazı farklı su sertliğine sahip bir bölgede (ör. taşınma sonrasında) kullanmadan önce güncel su sertliğine ayarlayın.

Not

Şebeke suyu sağlayıcısı veya belediyeler musluk suyunun sertliği hakkında bilgi sağlamaktadır.

Su sertliği RESET tuşu üzerinden ayarlanır. Su sertlik ayarı, yeni bir ayar (ör. taşınma sonrasında) yapılana kadar kayıtlı kalır. Cihaz fabrikada en yüksek su sertliğine (kademe IV) ayarlanmıştır. Cihaz ayarlı su sertliğini sinyal darbeleriyle gösterir.

Su sertliği seviyeleri ve sinyal darbeleri

Sertlik ala- ni		°dH mm	ol/l Sinya	empülsü sayıslı	Sinyal empülsü araları
I yu	mu- şak	0-7 0-1,3	1x 4 saniye
II orta	7-14	1,3-2,5	2x
III sert		14-21 2,5	3,8	3x
IV çok sert		>21 >3,8	4x

Not

Kireç giderme kartuşunun kireç karşıtı etkisi depoya su doldurulduktan ve cihaz işletmeye alındıktan sonra etkinleşir. Sudaki kireç, kireç giderme kartuşundaki granül tarafından tutulur. Ek bir kireç giderme gerekli değildir.

Not

Kartuştaki granül suyla temastan sonra rengini değiştirebilir; bunun sebebi sudaki mineral madde oranıdır. Bu renklenme sakıncasız olup cihazı, temizlik çalışmalarını ve kireç giderme kartuşunun çalışma şeklini olumsuz etkilemez.

Not

Ayarlama işlemi sırasında 15 saniyeden fazla ara vermeyin, aksi halde cihaz otomatik olarak son seçilen su sertliğine veya ilk çalıştırmada en yüksek su sertliğine göre ayarlanır.

1. Şebeke fişini takın.
2. Cihazın kapalı olduğundan emin olun.
3. RESET tuşunu basılı tutun ve cihazı çalıştırın.

Şekil Q

Yakl. 2 saniye sonra kontrol ışığı yanıp söner ve empüslerin sayısı üzerinden su sertliği ayarını bildirir.

1. RESET tuşunu bırakın. Cihaz, fabrika ayarı uyarınca IV. su sertliği seviyesindedir ve bu nedenle kontrol lambası 4 kez arka arkaya yanıp söner.
2. RESET tuşuna çok kez basarak çeşitli su sertliği seviyeleri arasından istenen su sertliği seçilebilir.
3. İstenen su sertliği seviyesine gelindiğinde RESET tuşu 3 saniye boyunca basılı tutulur ve böylece seçilen su sertliği seviyesi hafızaya kaydedilir. Kaydetme işleminin onayı olarak su sertliği seviyesi kontrol lambası yanar.

Aksesuarın Bakımı

(Aksesuar - teslimat kapsamına bağlı olarak)

Not

Mikrofiber bezler kurutucu içerisinde kurutulmaya uygun değildir.

Not

Bezlerin yıkanması ile ilgili olarak yıkama etiketi üzerindeki talimatlara dikkat edin. Bezlerin kirleri iyi alabilmesi için yumuşatıcı kullanılmamalıdır.

1. Yer bezlerini çamaşır makinesinde maksimum 60°C sıcaklıkta yıkayın.

Tutamağın çıkarılması

DİKKAT

Cihazda hasar

Tutamağın parçaları sürekli olarak çıkarılmadan dolayı hasar görebilir.

Cihaz monte edildikten sonra tutamak ana cihazdan sökülmemelidir.

Tutamak ana cihazdan sadece cihazı servise göndermek amacıyla sökülebilir.

Arızalarda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

△UYARI

Elektrik çarpması ve yanma tehlikesi

Cihaz elektrik şebekesine bağlı olduğu veya henüz soğumadığı sürece, sorun giderme gerçekleştirmek tehlikelidir.

Elektrik şebekesi fişini çekin.

Cihazı soğumaya bırakın.

Depoda yeterli su olmasına rağmen buhar yok / az buhar var

Kireç giderme kartuşu yerleştirilmemiş veya yanlış yerleştirilmiş.

• Kireç giderme kartuşunu yerleştirin ve / veya kireç giderme kartuşunun depo içinde sıkıca oturup oturmadığını kontrol edin; gerekirse bir kez daha bastırarak oturmasını sağlayın.

Kireç giderme kartuşu su doldurma işlemi sırasında çıkarılmıştır ve / veya yeni bir kireç giderme kartuşu yerleştirilmemiştir

Doldurma işlemi sırasında kireç giderme kartuşunu daima su deposu içinde bırakın. - Buhar kolunu sürekli basılı tutun.

Yaklaşık 30 saniye sonra tam buhar gücü elde edilir.

Kırmızı "Kireç giderme kartuşu değişimi" kontrol lambası yanıp sönüyor, bunun dışında cihaz kusursuz çalışıyor

Kireç giderme kartuşunun çalışma süresi yakında sona erecek.

• Yeni kireç giderme kartuşunu yerleştirin; bakınız Bölüm Kireç giderme kartuşunun değiştirilmesi.

Depoda yeterli su olmasına rağmen buhar yok, ayrıca kontrol lambası aynı cihazdaki LED işletim göstergesi gibi sürekli kırmızı yanıyor, tutamaktaki zemin kaplaması sembolleri yanmıyor

Kireç giderme kartuşunun çalışma süresi sona erdi

• Yeni kireç giderme kartuşunu yerleştirin, bkz. Bölüm Kireç giderme kartuşunun değiştirilmesi. Eğer zaten yeni bir kireç giderme kartuşu yerleştirilmişse ve arıza hâlâ devam ediyorsa, muhtemelen kireç giderme kartuşu değişiminden sonra RESET tuşuna basılmamıştır. Kireç giderme kartuşunu yerleştirdikten sonra RESET tuşunu 4 saniye basılı tutun, bkz. Bölüm Kireç giderme kartuşunun değiştirilmesi.

Teknik bilgiler

Elektrik böglantışı
Gerilim	V	220-240
Fazsimarı
Frekans Hz 50-60
Korumatürprü IPX4
Korumasınkı		I
Cihazperformansverileri
Isitmapharmansı	W	1600
Isitmasyresi Saniye 30
Sürekli buharlama	g/min	40
Dolum miktarı
Su deposu	I	0,5
Boyutlar ve ağırkıclar
Ağırkık(aksesuarlar hariç)	kg	3,1
Uzunlukmm 314
Genmişlik	mm	207
Yükbsekkı	mm	1185

Teknik değişiklik hakkı saklıdır.

__SUPPIMER__

26

13/14

4

J1

Joo 15j Joo Ugul 16uolll 17

12all 1al/uc a> jgl//aofojzui

2,1 , 3,1 , 4,1 , 5,1

100 100

(1)

Igol all j 9 sll allj aogb 5.1

pL>Uw

F_aD liq. 得

.2

J
