KULLANIM KILAVUZU HD 515 C Kärcher

Πληρεξούσιος τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2019/05/01 İçindekiler Genel uyarılar Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi- lerini okuyun. Bu bilgilere göre hareket edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın. Amaca uygun kullanım Bu yüksek basınç temizleyicisini sadece aşağıdaki ça- lışmalar için kullanın: Alçak basınç huzmesi ve temizleme maddesi ile te- mizlik (ör. makineler, araçlar, yapılar, aletler) Yüksek basınç huzmesi ile temizleme maddesi olma- dan temizlik (ör. ön cepheler, teraslar, bahçe aletleri) Sert kirlenmeler için özel donanım olarak bir rotor me- mesi öneriyoruz. "Plus" varyasyonunda rotor memesi teslimat kapsamın- dadır. Su beslemesi için sınır değerler DIKKAT Kirlenmiş su Erken aşınma veya cihaz içinde tortulaşmalar Cihazı sadece temiz suyla veya sınır değerleri aşmayan geri dönüşüm suyuyla besleyin. Su beslemesi için aşağıdaki sınır değerler geçerlidir: pH değeri: 6,5-9,5 Elektriksel iletkenlik: Temiz suyun iletkenliği + 1200 µS/cm, maksimum iletkenlik 2000 µS/cm Çökeltilebilir maddeler (numune hacmi 1 l, çökelme süresi 30 dakika): < 0,5 mg/l Filtrelenebilir maddeler: < 50 mg/l, aşındırıcı madde değil Hidrokarbonlar: < 20 mg/l Klorür: < 300 mg/l Sülfat: < 240 mg/l Kalsiyum: < 200 mg/l Toplam sertlik: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) Demir: < 0,5 mg/l Manganez: < 0,05 mg/l Bakır: < 2 mg/l Aktif klor: < 0,3 mg/l Kötü kokular içermez Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser Genel uyarılar p. 100
• Amaca uygun kullanım p. 100

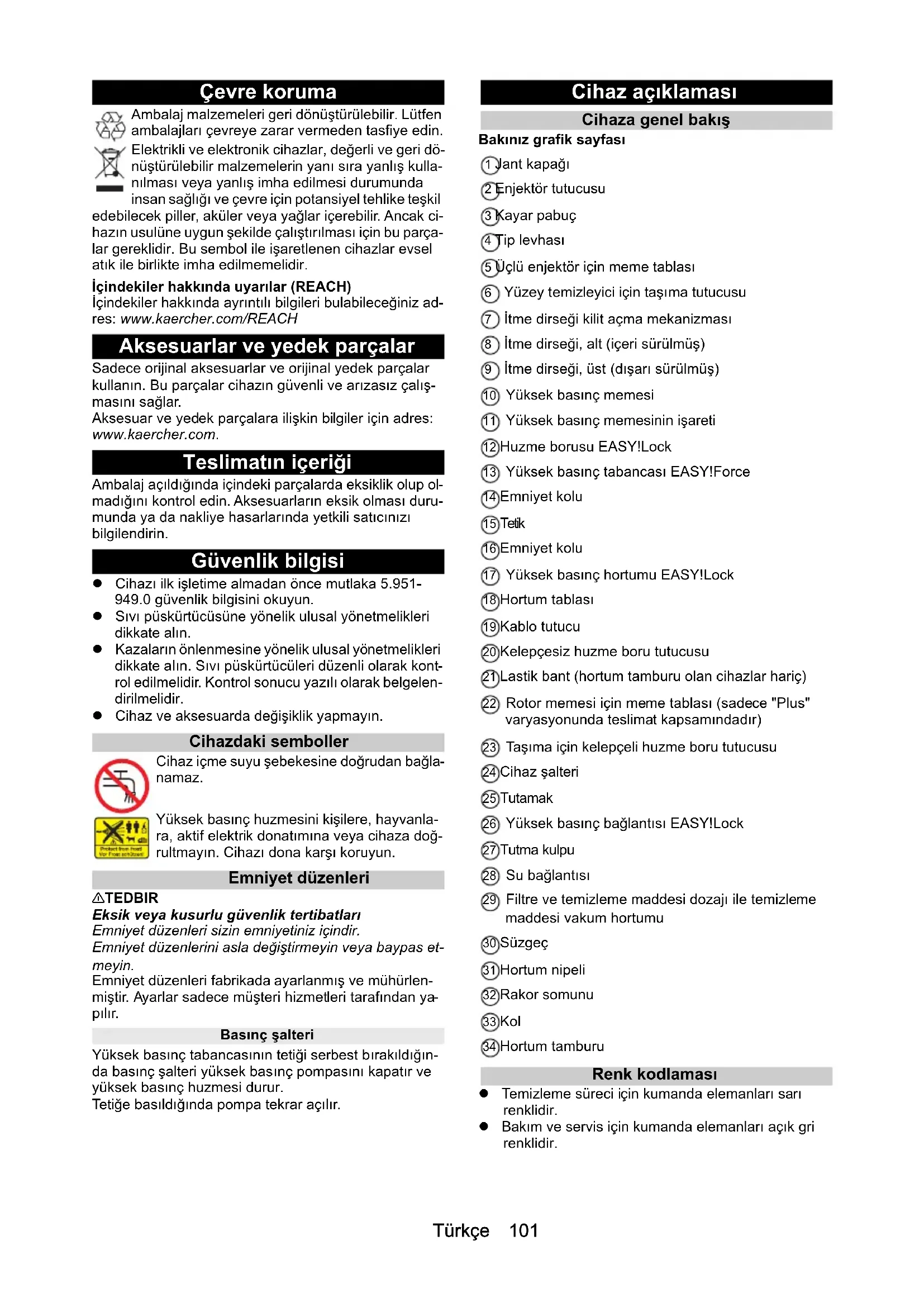

• Çevre koruma p. 101
• Aksesuarlar ve yedek parçalar p. 101
• Teslimatın içeriği p. 101
• Güvenlik bilgisi p. 101
• Cihaz açıklaması p. 101
• Montaj p. 102
• Elektrik bağlantısı p. 102
• Su bağlantısı p. 102
• Kullanım p. 102
• Taşıma p. 103
• Yataklama p. 104
• Bakım ve periyodik bakım p. 104
• Arızalarda yardım p. 104
• Garanti p. 105
• Teknik bilgiler p. 105
• AB Uygunluk Beyanı Türkçe 101 Çevre koruma Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dö- nüştürülebilir malzemelerin yanı sıra yanlış kulla- nılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak ci- hazın usulüne uygun şekilde çalıştırılması için bu parça- lar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz ad- res: www.kaercher.com/REACH Aksesuarlar ve yedek parçalar Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com. Teslimatın içeriği Ambalaj açıldığında içindeki parçalarda eksiklik olup ol- madığını kontrol edin. Aksesuarların eksik olması duru- munda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin. Güvenlik bilgisi Cihazı ilk işletime almadan önce mutlaka 5.951- p. 107

949.0 güvenlik bilgisini okuyun.

Sıvı püskürtücüsüne yönelik ulusal yönetmelikleri dikkate alın. Kazaların önlenmesine yönelik ulusal yönetmelikleri dikkate alın. Sıvı püskürtücüleri düzenli olarak kont- rol edilmelidir. Kontrol sonucu yazılı olarak belgelen- dirilmelidir. Cihaz ve aksesuarda değişiklik yapmayın. Cihazdaki semboller Cihaz içme suyu şebekesine doğrudan bağla- namaz. Yüksek basınç huzmesini kişilere, hayvanla- ra, aktif elektrik donatımına veya cihaza doğ- rultmayın. Cihazı dona karşı koruyun. Emniyet düzenleri 몇 TEDBIR Eksik veya kusurlu güvenlik tertibatları Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas et- meyin. Emniyet düzenleri fabrikada ayarlanmış ve mühürlen- miştir. Ayarlar sadece müşteri hizmetleri tarafından ya- pılır. Basınç şalteri Yüksek basınç tabancasının tetiği serbest bırakıldığı n- da basınç şalteri yüksek basınç pompasını kapatır ve yüksek basınç huzmesi durur. Tetiğe basıldığında pompa tekrar açılır. Cihaz açıklaması Cihaza genel bakış Bakınız grafik sayfası 1 Jant kapağı 2 Enjektör tutucusu 3 Kayar pabuç 4 Tip levhası 5 Üçlü enjektör için meme tablası 6 Yüzey temizleyici için taşıma tutucusu 7 İtme dirseği kilit açma mekanizması 8 İtme dirseği, alt (içeri sürülmüş) 9 İtme dirseği, üst (dışarı sürülmüş) 10 Yüksek basınç memesi 11 Yüksek basınç memesinin işareti 12 Huzme borusu EASY!Lock 13 Yüksek basınç tabancası EASY!Force 14 Emniyet kolu 15 Tetik 16 Emniyet kolu 17 Yüksek basınç hortumu EASY!Lock 18 Hortum tablası 19 Kablo tutucu 20 Kelepçesiz huzme boru tutucusu 21 Lastik bant (hortum tamburu olan cihazlar hariç) 22 Rotor memesi için meme tablası (sadece "Plus" varyasyonunda teslimat kapsamındadır) 23 Taşıma için kelepçeli huzme boru tutucusu 24 Cihaz şalteri 25 Tutamak 26 Yüksek basınç bağlantısı EASY!Lock 27 Tutma kulpu 28 Su bağlantısı 29 Filtre ve temizleme maddesi dozajı ile temizleme maddesi vakum hortumu 30 Süzgeç 31 Hortum nipeli 32 Rakor somunu 33 Kol 34 Hortum tamburu Renk kodlaması Temizleme süreci için kumanda elemanları sarı renklidir. Bakım ve servis için kumanda elemanları açık gri renklidir.102 Türkçe Montaj Jant kapağının sabitlenmesi Jant kapağını sabitleyin. Aksesuar montajı Not EASY!Lock sistemi bileşenleri bir hızlı dişli yardımıyla sadece bir tur ile hızlı ve güvenli bir şekilde birleştirir.

1. Yüksek basınç memesini işareti yukarı bakacak şe-

kilde huzme borusuna takın.

2. Yüksek basınç memesini elinizle sıkın (Easy!Lock).

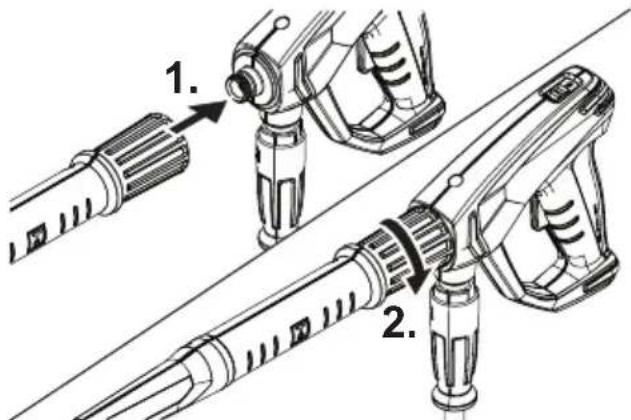

3. Huzme borusunu yüksek basınç tabancasına bağla-

yın ve elinizle sıkın (EASY!Lock).

4. İtme dirseğinin kilidini açın.

5. İtme dirseğini on konumda dışarı çekin.

Hortum tamburu olmayan cihazlarda:

6. Yüksek basınç hortumunu cihazın yüksek basınç ta-

bancası ve yüksek basınç bağlantısına bağlayın ve elinizle sıkın (EASY!Lock). Hortum tamburu olan cihazlarda:

7. Yüksek basınç hortumunu düz bir şekilde yere ko-

8. Kolu hortum tamburu miline takın ve kilitleyin.

9. Kolu saat yönünde döndürün ve bu sırada yüksek

basınç hortumunu eşit konumlarda hortum tamburu- na sarın.

10. Yüksek basınç hortumunu yüksek basınç tabanca-

sına bağlayın ve elinizle sıkın (EASY!Lock). Elektrik bağlantısı TEHLIKE Şebekeden ayırma yapılmadı Elektrik çarpması nedeniyle yaralanma tehlikesi Cihazı bir fişle elektrik şebekesine bağlayın. Elektrik şe- bekesi ile ayrılamaz bir bağlantı kurulması yasaktır. Fiş, şebeke ayırma için kullanılır.

1. Şebeke kablosunu çözün ve yere koyun.

2. Şebeke fişini prize takın.

Su bağlantısı Bir su hattına bağlantı 몇 UYARI Kirlenmiş suyun içme suyu şebekesine geri akışı Sağlık tehlikesi Su beslemesinin yönetmeliğini dikkate alın. Geçerli yönetmelikler uyarınca cihaz sistem ayırıcısı ol- madan içme suyu şebekesinde işletilemez. KÄRCHER sistem ayırıcısı veya EN 12729 Tip BA uyarınca alterna- tif bir sistem ayırıcısı kullanın. Bir sistem ayırıcısından geçen su içilemez olarak sınıflandırılamaz. Sistem ayı- rıcısını daima su beslemesine bağlayın, doğrudan ciha- zın su bağlantısına asla ba ğlamayın.

1. Su beslemesini giriş basıncı, giriş sıcaklığı ve giriş

miktarı açısından kontrol edin (bakınız Bölüm Tek- nik bilgiler).

2. Cihazın sistem ayırıcısı ve su bağlantısını bir su gi-

riş hortumuyla birleştirin (su giriş hortumu talepleri için bakınız Bölüm Teknik bilgiler).

3. Su girişini açın.

Suyu hazneden boşaltma

1. Filtreyle vakum hortumunu su bağlantısına vidalayın (si-

pariş numarası için bakınız Bölüm Teknik bilgiler).

2. Cihazın havasının boşaltılması (bakınız Bölüm Ci-

hazın havasını boşaltın). Cihazın havasını boşaltın

1. Yüksek basınç memesini huzme borusundan sökün.

2. Su, baloncuksuz bir şekilde dışarı çıkana kadar ci-

3. Havalandırma problemlerinde cihazı 10 saniye çalıştı-

rın, ardından kapatın. İşlemi birkaç kez tekrarlayın.

5. Yüksek basınç memesini huzme borusuna vidalayın.

Kullanım TEHLIKE Yüksek basınçlı su huzmesi Yaralanma tehlikesi Tetiği ve emniyet kolunu asla çalıştırılan konumda sabit- lemeyin. Yüksek basınç tabancasını, emniyet kolu hasarlıysa kullanmayın. Cihaz üzerindeki tüm çalışmalardan önce yüksek ba- sınç tabancasının emniyet kolunu öne doğru itin. Yüksek basınç tabancasını ve huzme borusunu iki elle tutun. 몇 UYARI Arızalı cihaz ve aksesuarlar, arızalı besleme hatları ve bağlantılar Yaralanma tehlikesi Cihaz sadece kusursuz durumdayken çalıştırılabilir. Yüksek basınç tabancasını açma / kapatma

1. Emniyet kolunu ve tetiği çalıştırın.

Yüksek basınç tabancası açılır.

2. Emniyet kolunu ve tetiği serbest bırakın.

Yüksek basınç tabancası kapatılır. Yüksek basınçla işletme Cihaz dikey veya yatay işletilebilir. Not Cihaz basınç şalteri ile donatılmıştır. Motor sadece yük- sek basınç tabancası açıksa çalışır.

1. Hortum tamburu olan cihazlarda: Yüksek basınç

hortumunu hortum tamburundan tamamen çıkarın.

2. Cihaz şalterini "I/ON" konumuna alın.

3. Yüksek basınç tabancasının emniyet kolunu arkaya

doğru itin. Yüksek basınç tabancası kilidi açılmıştır.

4. Yüksek basınç tabancasını açın.

Huzme türünün seçilmesi

1. Yüksek basınç tabancasını kapatın.

2. İstenen simge, işaret ile uyumlu olana kadar meme-

nin gövdesini döndürün.

Özellikle inatçı kirler için yüksek basınçlı yuvarlak huzme (0°)Türkçe 103 Temizleme maddeleriyle işletme TEHLIKE Cihazda kalan yüksek basınç Yaralanma tehlikesi Enjektör değişiminden önce cihazı kapatın. Cihaz basınçsız olana kadar yüksek basınç tabancasını çalıştırın. 몇 UYARI Temizleme maddelerinin yanlış kullanımı Sağlık tehlikesi Temizleme maddesi üzerindeki güvenlik bilgisine dikkat edin. DIKKAT Uygun olmayan temizleme maddeleri Cihaz ve temizlenecek objelerin hasar görmesi Sadece KÄRCHER tarafından izin verilen temizleme maddelerini kullanın. Temizleme maddelerindeki dozaj tavsiyelerini ve uyarı- ları dikkate alın. Çevre koruması için temizleme maddelerini tasarruflu kullanın. Not KÄRCHER temizleme maddeleri sorunsuz çalışmayı garanti eder. Lütfen danışmanlık hizmeti alın veya kata- loğumuzu ya da temizleme maddesi bilgi broşürlerini ta- lep edin.

1. Temizleme maddesi vakum hortumunu çıkarın.

2. Temizleme maddesi çözeltisinin emiş miktarı

nı te- mizleme maddesi filtresinde ayarlayın.

3. Temizleme maddesi vakum hortumunu temizleme

maddeli bir haznenin içine asın.

4. Memeyi "CHEM" konumuna ayarlayın.

5. Yüksek basınç temizleyicisini işletime alın.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir

şekilde püskürtün ve etki etmesini bekleyin (kurut- mayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

Temizleme maddeleriyle işletme sonrasında

1. Emiş miktarını temizleme maddesi filtresinde tekrar

maksimum miktara ayarlayın.

2. Filtreyi temiz suya daldırın.

3. Cihazı başlatın ve bir dakika boyunca berrak durula-

ma yapın. İşletmeyi iptal etme

1. Yüksek basınç tabancasını kapatın.

2. Emniyet kolunu tamamen öne doğru itin.

Yüksek basınç tabancası kilitlenmiştir. İşletime devam etme

1. Emniyet kolunu tamamen arkaya doğru itin.

Yüksek basınç tabancası kilidi açılmıştır.

2. Yüksek basınç tabancasını açın.

Cihaz açılır. İşletmenin sonlandırılması

1. Su girişini kapatın.

2. Yüksek basınç tabancasını açın.

3. Cihaz şalterini "I/ON" konumuna getirin ve cihazı 5-

10 saniye çalıştırın.

4. Yüksek basınç tabancasını kapatın.

5. Cihaz şalterini "0/OFF" konumuna alın.

6. Şebeke fişini sadece kuru ellerle prizden çekin.

7. Su girişini çıkarın.

8. Cihaz basınçsız olana kadar yüksek basınç taban-

9. Emniyet kolunu tamamen öne doğru itin.

Yüksek basınç tabancası kilitlenmiştir. Taşıma 몇 TEDBIR Ağırlığın dikkate alınmaması Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin. DIKKAT Uygun olmayan taşıma Zarar görme tehlikesi Yüksek basınç tabancası nın tetiğini zararlara karşı ko- ruyun. Cihazı araç içinde taşıma: Cihazı ilgili geçerli direk- tifler uyarınca kayma ve devrilmeye karşı emniyete alın. Cihazın uzun mesafelerde taşınması: Cihazı itme dirseğinden arkanızdan çekin. Cihazı merdivenler üzerinden taşıma: Cihazı basa- mak basamak yukarı çekin. Kayar pabuç gövdeyi hasarlara karşı korur. Cihaz ı taşıma: Cihazı tutamaklarından tutarak taşı- yın. Yüzey temizleyici için taşıma tutucusu

1. Yüzey temizleyicinin bağlantı ağzını yüksek basınç

temizleyicisinin taşıma tutucusuna takın.

2. Rakor somununu yakl. 1 tur vidalayın.

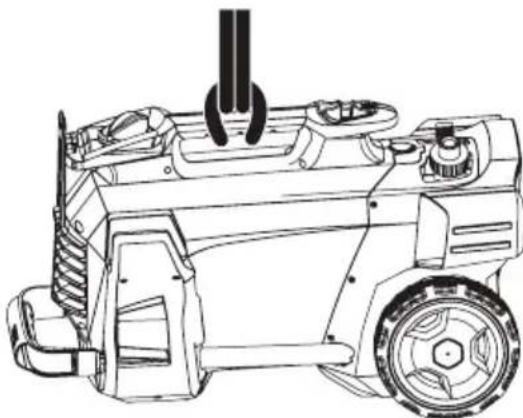

Vinçle taşıma TEHLIKE Uygun olmayan vinçle taşıma Düşen cihaz veya düşen cisimler nedeniyle yaralanma tehlikesi Yerel kaza önleme yönetmeliklerini ve güvenlik bilgileri- ni dikkate alın. Cihaz vinçle sadece vinç kullanımı hakkında bilgilendi- rilmiş kişiler tarafından taşınabilir. Her vinçle taşımadan önce kaldırma araçlarında hasar kontrolü yapın. Her vinçle taşımadan önce tutamakta hasar kontrolü ya- pın. Cihazı sadece tutamaktan kaldırın. Bağlama zincirleri kullanmayın. Kaldırma tertibatını yükün istem dışı çı kmasına karşı emniyete alın. Vinçle taşımadan önce yüksek basınç tabancasıyla huzme borusunu, memeleri, yüzey temizleyiciyi ve diğer sabit olmayan cisimleri çıkarın. Kald ırma işlemi sırasında cihazın üzerinde cisimleri ta- şımayın. Asılı yükün altında durmayın. Vincin tehlike bölgesinde kimsenin bulunmamasına dik- kat edin. Cihazı gözetimsiz olarak vinçte asılı bırakmayın.

1. Kaldırma tertibatını cihazın tutamağına sabitleyin.

Temizleme maddeleriyle işletme veya dü- şük basınçla temizleme için alçak basınçlı düz kumlama (CHEM) Büyük yüzeyli kirler için yüksek basınçlı düz kumlama (25°)104 Türkçe Yataklama 몇 TEDBIR Ağırlığın dikkate alınmaması Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma ve yataklama sırasında cihazın ağırlığına dikkat edin. Cihazı sadece iç mekanlarda yataklayın. Cihazın saklanması

1. Yüksek basınç tabancasıyla huzme borusunu en-

jektör tutucusuna koyun ve huzme boru tutucusun- da kilitleyin.

2. Şebeke kablosunu çözün ve kablo tutucu üzerinden

4. Yüksek basınç hortumunu hortum tamburuna sarın

ve kolun tutamağını katlayın. Hortum tamburu olmayan cihazlarda:

5. Yüksek basınç hortumunu saklayın:

a Yüksek basınç hortumunu sarın. b Yüksek basınç hortumunu hortum tablası üzerin- den sarkıtın. c Yüksek basınç hortumunu lastik bantla emniyete alın.

6. İtme dirseği kilit açma mekanizmasına basın ve itme

dirseğini içeri itin. Antifriz DIKKAT Don Donan su nedeniyle cihazın tahrip edilmesi Cihazdaki suyu tamamen boşaltın. Cihazı don olmayan bir yerde muhafaza edin. Don olmayan bir yataklama mümkün değilse:

1. Suyu tahliye edin.

2. Piyasada bulunan antifrizi cihaza pompalayın.

Not Glikol bazlı motorlu araçlar için piyasada bulunan antif- rizi kullanın. Antifriz üreticisinin kullanım yönetmelikleri- ni dikkate alın.

3. Cihazı, pompa ve hatlar boş olana kadar maksimum

1 dakika boyunca çalıştırın. Bakım ve periyodik bakım TEHLIKE İstenmeden çalışmaya başlayan cihaz Yaralanma tehlikesi, elektrik çarpması Bütün işlerden önce cihazı kapatın ve şebeke fişini çekin. Not Atık yağ sadece öngörülen toplama yerlerinde imha edi- lebilir. Lütfen atık yağları buraya teslim edin. Çevreyi atık yağla kirletmek suçtur. Emniyet muayenesi / bakım sözleşmesi Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabi- lirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın. Bakım zaman aralıkları Her işletimden önce Şebeke kablosunda hasar kontrolü yapın. Hasarlı kabloları yetkili müşteri hizmetleri veya elektrik uzmanı tarafından derhal değiştirin. Yüksek basınç hortumunda hasar kontrolü yapın. Hasarlı yüksek basınç hortumunu hemen değiştirin. Cihazda sızdırmazlığı kontrol edin. Dakikada 3 damla suya izin verilir. Aşırı sızıntıda müşteri hizmetleri ile iletişime geçin. Haftalık Su bağlantısındaki süzgeci temizleyin (bakınız Bö- lüm Su bağlantısındaki süzgeci temizleyin). Temizleme maddeleri vakum hortumundaki filtreyi temizleyin. Her 500 işletimde bir, asgari yıllık Cihaz ın bakımını müşteri hizmetlerine yaptırın. Bakım çalışmaları Su bağlantısındaki süzgeci temizleyin

1. Rakor somununu çözün.

2. Hortum nipelini çıkarın.

4. Süzgecin dışını temizleyin ve yıkayın.

Not Hortum durdurucusunun altı köşesini cihazda bağlantı için hizalayın.

6. Hortum durdurucusunu takın ve rakor somunuyla

iyice sıkın. Arızalarda yardım TEHLIKE İstenmeden çalışmaya başlayan cihaz, akım ileten parçalarla temas Yaralanma tehlikesi, elektrik çarpması Cihazdaki çalışmalardan önce cihazı kapatın. Şebeke fişini çekin. Elektrikli parçalardaki tüm kontrol ve çalışmaları uzman personele yaptırın. Bu bölümde yer almayan arızalarda yetkili müşteri hiz- metlerine başvurun. Cihaz çalışmıyor

1. Şebeke kablosunda hasar kontrolü yapın.

2. Şebeke gerilimini kontrol edin.

3. Cihaz aşırı ısınmışsa:

a Cihaz şalterini "0/OFF" konumuna alın. b Cihazı en az 15 dakika soğumaya bırakın. c Cihaz şalterini "I/ON" konumuna alın.

4. Elektrik arızalarında müşteri hizmetlerine başvurun.

Cihaz bas ınca ulaşmıyor

1. Memeyi yüksek basınca ayarlayın.

2. Cihazın havasının boşaltılması (bakınız Bölüm Ci-

hazın havasını boşaltın).

3. Su bağlantısındaki süzgeci temizleyin (bakınız Bö-

lüm Su bağlantısındaki süzgeci temizleyin).

4. Su giriş miktarını kontrol edin (gerekli miktar için ba-

kınız Bölüm Teknik bilgiler).

5. Memeyi temizleyin, gerekirse değiştirin.

6. Gerektiğinde müşteri hizmetlerine başvurun.Türkçe 105

Pompa sızdırıyor. Dakikada 3 damla su çıkışına izin verilir. Aşırı sızdırmada cihazı müşteri hizmetleri tarafından kontrol ettirin. Pompa vuruyor

1. Su hattında sızdırmazlığı kontrol edin.

2. Temizleme maddesi emiş hattının sızdırmazlığını

3. Emiş miktarını temizleme maddesi filtresinde mini-

mum miktara ayarlayın.

4. Cihazın havasının boşaltılması (bakınız Bölüm Ci-

hazın havasını boşaltın).

ğinde müşteri hizmetlerine başvurun. Temizleme maddesi karışımı çok düşük

1. Memeyi "CHEM" üzerine ayarlayın.

2. Emiş miktarını temizleme maddesi filtresinde yük-

3. Filtreli temizleme maddesi vakum hortumunu kont-

rol edin / temizleyin.

4. Gerektiğinde müşteri hizmetlerine başvurun.

Garanti Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üre- tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa) Teknik bilgiler HD 5/11

Cihaz performans verileri Standart enjektörün enjektör boyutu 038 035 035 038 038 036 036 Çalışma basıncı MPa11121211,511,51212 Çalışma basıncı (maks.) MPa 17,1 17,5 17,5 17,1 17,1 18 18 Pompalama miktarı, su l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Pompalama miktarı, temizleme mad- desi l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Yüksek basınç tabancasının geri tep- me kuvveti N 21,3 21,3 21,3 21,3 21,3 21,3 21,3 Boyutlar ve ağırlıklar Tipik işletim ağırlığı (CX) kg 24,2 (-) 23,7 (26) 23,7 (26) 23,7 (26) 24,2 (26,4) 25,2 (-) 25,2 (-) Uzunluk mm 380 380 380 380 380 380 380 Genişlik (CX) mm 360 (-) 360 (370)

(370) 360 (-) 360 (-) Yükseklik mm 930 930 930 930 930 930 930 EN 60335-2-79 uyarınca tespit edilen değerler El-kol titreşim değeri m/s

dB(A)3333333 Ses gücü seviyesi L

Cihaz performans verileri Standart enjektörün enjektör boyutu 034 032 027 030 038 038 038 Çalışma basıncı MPa13151716,5131313 Çalışma basıncı (maks.) MPa17,5202020191919 Pompalama miktarı, su l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Pompalama miktarı, temizleme mad- desi l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Yüksek basınç tabancasının geri tep- me kuvveti N 22,2 23,8 25,4 25,4 26,6 26,6 26,6 Boyutlar ve ağırlıklar Tipik işletim ağırlığı (CX) kg 23,7 (26) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (-) 25,2 (27,5) Uzunluk mm 380 380 380 380 380 380 380 Genişlik (CX) mm 360 (370)

(370) 360 (-) 360 (370) Yükseklik mm 930 930 930 930 930 930 930 EN 60335-2-79 uyarınca tespit edilen değerler El-kol titreşim değeri m/s

dB(A)3333333 Ses gücü seviyesi L

Ülke varyasyonu Ülke KAP SA Elektrik bağlantısı Gerilim V 220 220 Faz ~ 1 1 Frekans Hz 60 60 Bağlantı gücü kW 2,9 2,8 Koruma türü IPX5 IPX5 Şebeke emniyeti (gecikmeli) A 15 13 Uzatma kablosu 30 m mm

2,5 2,5Türkçe 107 Teknik d eğişiklik hakkı saklıdır. AB Uygunluk Beyanı İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta- sarımı yapı tarzı ve tarafımızdan piyasaya sürülen mo- deliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik duru- munda, bu açıklama geçerliliğini kaybeder. Ürün: Yüksek basınç temizleyicisi Tip: 1.520-xxx İlgili AB direktifleri 2006/42/AT (+2009/127/AT) 2014/30/AB 2000/14/AT Uygulanan uyumlaştırılmış normlar EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Uygulanan uygunluk değerlendirme yöntemi 2000/14/AT: Ek V Ses gücü seviyesi dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

Ölçülen: 86 Garanti edilen: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Ölçülen: 89 Garanti edilen: 92 HD 5/15 CX Ölçülen: 87 Garanti edilen: 90 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2019/05/01 Su bağlantısı Giriş basıncı (maks.) MPa 1 1 Giriş sıcaklığı (maks.) °C 60 60 Giriş miktarı (min.) l/min 13 13 Emme yüksekliği (maks.) m 0,5 0,5 Su giriş hortumu asgari uzunluk m 7,5 7,5 Su giriş hortumu asgari çap in 1/2 1/2 Filtreli vakum hortumu sipariş numa- rası 2.643-

Cihaz performans verileri Standart enjektörün enjektör boyutu 042 043 Çalışma basıncı MPa 13 12,5 Çalışma basıncı (maks.) MPa 18 18 Pompalama miktarı, su l/min 10,0 10,0 Pompalama miktarı, temizleme mad- desi l/h 0-25 0-25 Yüksek basınç tabancasının geri tep- me kuvveti N 26,6 26,6 Boyutlar ve ağırlıklar Tipik işletim ağırlığı (CX) kg 25,2 (-) 25,2 (-) Uzunluk mm 380 380 Genişlik (CX) mm 360 (-) 360 (-) Yükseklik mm 930 930 EN 60335-2-79 uyarınca tespit edilen değerler El-kol titreşim değeri m/s

0,9 0,9 Ses basınç seviyesi L

dB(A) 3 3 Ses gücü seviyesi L
